SKYAIR ADVANCE - FUA-A - Système de climatisation DAIKIN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Split systeme de climatisation reversible (pompe a chaleur)
Marque	DAIKIN
Modele	SKYAIR ADVANCE FUA-A
Classes d'unite interieure	50/60 et 71
Refrigerant	R410A, GWP 1975
Alimentation electrique	Monophase, 220-240 V, 50/60 Hz (circuit dedie)
Modes de fonctionnement	Auto, Refroidissement, Chauffage, Dehumidification (Sechage), Ventilateur
Fonctions speciales	Puissant, Absence du domicile, Œil intelligent (detecteur de presence), Faible niveau de bruit exterieur, Minuterie marche/arret, Diffusion d'air 3D
Telecommande	Sans fil, portee 7 m, piles AAA LR03 (alcalines)
Filtres	Filtre a air lavable (nettoyage toutes les 2 semaines), Filtre purificateur photocatalytique apatite-titane (nettoyage tous les 6 mois, remplacement tous les 3 ans)
Entretien	Nettoyage panneau avant avec chiffon doux et eau, ne pas utiliser d'eau chaude >40°C ni de solvants
Securite	Mise a la terre obligatoire, disjoncteur differentiel recommande, ne pas utiliser en presence de gaz inflammables
Plages de fonctionnement	Refroidissement: ext -10 a 46°C, int 18-32°C, hum. max 80%; Chauffage: ext -15 a 18°C, int 10-30°C
Consommation veille	15-35 W en veille
Pieces detachees	Filtre purificateur photocatalytique (ref. KAF952B42)
Reparabilite	Diagnostic via telecommande (codes d'erreur), revision periodique recommandee par un professionnel
Informations generales	Notice disponible en PDF sur notice-facile.com; manuel de 30 pages; index des sujets: securite, pieces, fonctionnement, entretien, depannage

FOIRE AUX QUESTIONS - SKYAIR ADVANCE - FUA-A DAIKIN

Que faire si le climatiseur ne demarre pas immediatement apres avoir ete arrete ?

Apres un arret, il faut attendre environ 3 minutes avant de pouvoir redemarrer. Ce delai protege le compresseur.

Comment nettoyer les filtres a air ?

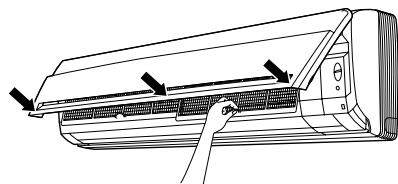

Ouvrez le panneau avant, retirez les filtres a air, lavez-les a l'eau ou aspirer. Secouez l'exces d'eau et sechez a l'ombre. Il est conseille de les nettoyer toutes les 2 semaines.

Pourquoi de l'eau coule-t-elle de l'unite exterieure ?

En mode refroidissement ou sechage, l'humidite se condense et s'ecoule par le tuyau de descente. En mode chauffage, le givre fond et produit de l'eau ou de la vapeur lors du deverglacage. C'est normal.

Que signifie le code erreur U0 sur la telecommande ?

Le code U0 signifie un manque de refrigerant (gaz). Appelez un professionnel pour verifier et recharger le circuit.

Comment utiliser la minuterie de mise en marche ?

Reglez d'abord l'horloge. Appuyez sur la touche 'MISE EN MARCHE PAR MINUTERIE', reglez l'heure souhaitee avec les touches ▲/▼, puis appuyez a nouveau sur la meme touche pour confirmer. Le temoin jaune s'allume.

Le ventilateur exterieur continue de tourner apres l'arret, est-ce normal ?

Oui, c'est normal. Le ventilateur peut continuer pendant environ 60 secondes pour proteger le systeme, meme si l'unite interieure est arretee.

Comment activer le mode Œil intelligent ?

Appuyez sur la touche 'DETECTEUR' de la telecommande. L'icone apparait. Le capteur infrarouge detecte les mouvements et reduit la consommation si la piece est vide pendant 20 minutes.

Que faire si le climatiseur degage une odeur de brule ?

Arretez immediatement l'appareil avec l'interrupteur, coupez l'alimentation et contactez votre revendeur. Ne pas continuer a utiliser car risque d'incendie ou d'electrocution.

Comment remplacer les piles de la telecommande ?

Faites glisser le couvercle avant de la telecommande, installez 2 piles AAA LR03 (alcalines) en respectant la polarite, puis refermez le couvercle. Remplacez les deux piles en meme temps.

Pourquoi le chauffage met-il du temps a souffler de l'air chaud ?

Le systeme prechauffe l'echangeur pendant 1 a 4 minutes avant de diffuser de l'air chaud. Ceci est normal pour eviter de souffler de l'air froid.

MODE D'EMPLOI SKYAIR ADVANCE - FUA-A DAIKIN

À LIRE avant d'utiliser l'appareil

Mesures de sécurité 2

Noms des pièces 4

Préparation avant utilisation. 7

Fonctionnement

Mode AUTO · SECHAGE

REFROIDISSEMENT · CHAUFFAGE ·

VENTILATEUR 10

Réglage du sens du flux d'air 12

Fonctionnement PUISSANT 14

Fonctionnement À FAIBLE NIVEAU DE

BRUIT DE L'UNITE EXTERIEURE 15

Fonctionnement ABSENCE DU DOMICILE. 16

Fonctionnement OEIL INTELLIGENT 18

Fonctionnement de la MINUTERIE 20

Entretien

Soin et nettoyage 22

GUIDE de dépannage

Guide de démarrage 25

Mesures de sécurité

• Ce manuel doit être à portée de la main de l'opérateur.
• Lisez attentivement ce manuel avant de mettre l'unité en marche.
• Pour des raisons de sécurité, l'opérateur doit lire attentivement les précautions suivantes.
• Les précautions contenues dans ce manuel sont classées sous AVERTISSEMENT et ATTENTION. Veillez à respecter toutes les précautions ci-dessus : elles sont toutes essentielles à la sécurité.

Avertissement

Si vous ne respectez pas scrupuleusement ces instructions, l'unité peut provoquer des dommages matériels, corporels, voire la mort.

Attention

Si vous ne respectez pas scrupuleusement ces instructions, l'unité peut provoquer des dommages matériels ou corporels mineurs.

Veillez à respecter ces instructions.

Veillez à mettre le climatisseur à terre.

Ne mouillez jamais le climatiseur (télécommande comprise).

Ne touchez jamais le climatiseur (télécommande comprise) avec les mains mouillées.

Avertissement

• Afin d'éviter un incendie, une explosion ou des blessures, n'utilisez pas l'unité en présence de gaz nocifs, inflammables ou corrosifs, à proximité de l'unité. L'exposition prolongée au flux d'air est nuisible à la santé.
• N'insérez pas vos doigts, de tiges ou d'autres objets dans la sortie ou l'entrée d'air. Le ventilateur tournant à grande vitesse, vous pourriez vous blesser.
• Ne tentez pas de réparer, déplacer, modifier ou réinstaller le climatiseur vous-même. Un travail incorrect provoquera une électrocution, un incendie, etc.

Pour les réparations et la réinstallation, demandez conseils et informations à votre revendeur Daikin.

• Le réfrigérant utilisé dans le climatiseur est sûr. Bien que des fuites soient peu probables, si, pour quelqu reason, le réfrigérant semble fuir dans la pièce, assurez-vous qu'il n'entre pas en contact avec la flamme d'un appareil de chauffage au gaz, au mazout ou d'une cuisinière à gaz.
• Si le climatiseur ne refroidit ni ne chauffe correctement, il est possible que le réfrigérant fuie; dans ce cas, appelez votre revendeur. Lors des réparations accompagnant l'ajout de réfrigérant, vérifiez le contenu des réparations avec notre équipe d'entretien.
• Ne tentez pas d'installer le climatiseur vous-même. Un travail incorrect se soldera par une fuite d'eau, une électrocution ou un incendie. Pour l'installation, consultez votre revendeur ou un technicien qualifié.
• Pour éviter toute électrocutiion, brûture ou blessure, si vous neez une anomalie telle qu'une odeur de brûlé, arrêtez le fonctionnement du climatiseur et mettez l'interrupteur sur Arrêt. Appelez ensuite votre revendeur, qui vous donnera des instructions.
• Selon l'environnement, il peut être nécessaire d'installer un disjoncteur de mise à la terre.

L'absence d'un disjoncteur de mise à la terre peut provoquer une électrocution ou un incendie.

• Le climatiseur doit être mis à la terre. Une mise à la terre incomplète peut provoquer une électrocution. Ne raccordez pas la ligne de terre aux tuyaux de gaz, aux tuyaux d'eau, à un paratonnerre ou à la ligne de terre du téléphone.

Attention

• Pour éviter toute altération de la qualité, n'utilise pas l'unité pour refroidir instruments de précision, aliments, plantes, animaux ou œuvres d'art.
• N'exposez jamais directement les petits enfants, les plantes ou les animaux au flux d'air.
• Ne placez aucun appareil produisant des flammes dans la trajectoire du flux d'air diffusé par l'unité ni sous l'unité intérieure. La chaleur pourrait déformer l'unité ou la combustion pourrait être incomplète.

• Ne bloquez ni les entrées ni les sorties d'air. Tout obstacle au flux d'air peut provoquer une baisse de performances ou des problèmes.
• Ne vous mettez ni à bout ni assis sur l'unité extérieure. Pour éviter de vous blesser, ne posez aucun objet sur l'unité et n'enlevez pas le carter de protection du ventilateur.
• Ne placez aucun objet craignant l'humidité sous l'unité intérieure ou extérieure. Dans certains cas, l'humidité de l'air peut former de la condensation et dégouliner.
• Après certain temps d'utilisation, vérifiez si le support et la fixation de l'unité ne sont pas endommagés.
• Ne touchez pas l'entrée d'air ni les ailettes en aluminium de l'unité extérieure. Vous pourriez vous blesser. L'appareil n'est pas conçu pour être utilisé par des jeunes enfants ou des personnes infirmes non surveillées.
• Les jeunes enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Pour éviter tout manque d'oxygène, aérez suffisamment la pièce si un appareil pourvu d'un brûleur est utilisé avec le climatiseur.
• Avant le nettoyage, veillez à arrêter le fonctionnement du climatiseur, mettez l'interrupteur sur Arrêt ou débranchez le cordon d'alimentation.
• Ne raccordez pas le climatisation à une alimentation autre que celle qui est spécifiée. Ceci peut provoquer une panne ou un incendie.
• Placez le tuyau d'évacuation de manière à ce que l'écoulement soit régulier. L'écoulement incomplet peut mouiller la construction, le mobilier, etc.
• Ne placez pas d'objets à proximité directe de l'unité extérieure et ne laissez pas les feuilles ou d'autres débris s'accumuler au centre de l'unité.

Les feuilles constituent un foyer pour les petits animaux qui peuvent ensuite pénétrer dans l'unité. Une fois entrés, ces animaux peuvent provoquer des dysfonctionnements, de la fumée ou un incendie lorsqu'ils entrent en contact avec des pièces électriques.

• N'utilisez pas le climatiseur avec les mains mouillées.

• Ne lavez pas l'unité intérieure avec trop d'eau, n'utilisez qu'un chiffon légèrement humide.
• Ne posez pas de récipients contenant de l'eau ni d'autres objets sur l'unité. L'eau pourrait pénétrer dans l'unité, déterminer les isolants électriques et provoquer une électrocution.

Lieu d'installation.

Pour installer le climatiseur dans les types d'environnement suivants, consultez votre revendeur.

• Environnements huileux, avec de la vapeur ou de la suite.
• Environnements salins tels que les zones côtières.
• Environnement avec du gaz sulfuré comme près d'une source thermale.
• Environnement où de la neige peut bloquer l'appareil extérieur.

Le tuyau d'évacuation de l'appareil extérieur doit être placé dans une position offrant une bonne évacuation.

Tenez compte des nuisances sonores causées à votre voisinage.

Pour l'installation, choisissez un emplacement comme décrit ci-dessous.

• Un emplacement suffisamment solide pour supporter le poids de l'appareil et qui n'amplifie pas les bruits ou les vibrations lors du fonctionnement.
• Un emplacement à partir duquel la sortie d'air de l'appareil extérieur ou le bruit produit ne dérangera pas le voisinage.

Travail électrique.

• Pour l'alimentation électrique, utilisez un circuit d'alimentation séparé, réservé au climatiseur.

Déplacement du système.

• Le déplacement du climatiseur requiert connaissances et compétences spécifiques. Veuillez consulter votre revendeur si vous devez le déplacer pour déménagement ou réorganisation.

Unité intérieure

Classe 50/60

Classe 71

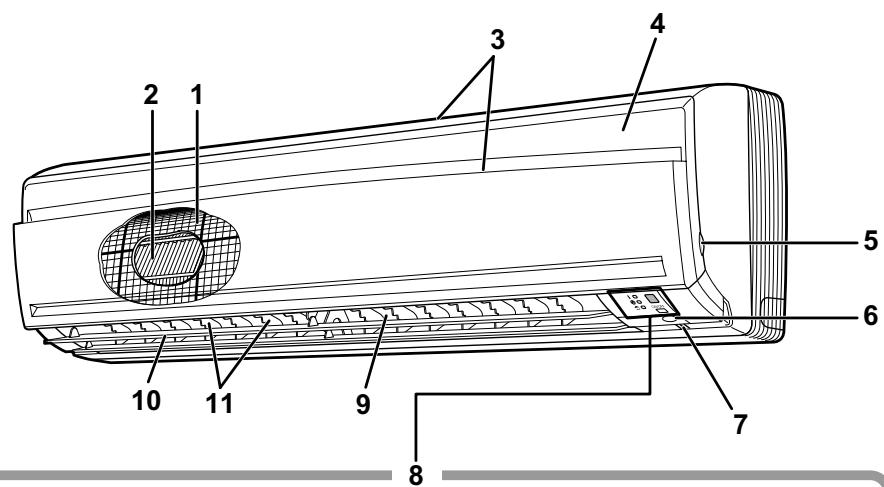

Unité intérieure

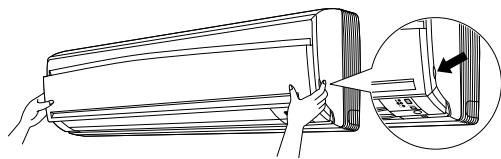

1. Filtre à air
2. Filtre purificateur diair photocatalytique à liapatite et au titane
3. Prise d'air

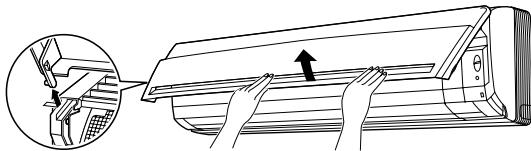

4. Panneau avant
5. Languette du panneau avant
6. Détecteur OEIL INTELLIGENT:
7. Il détecte les mouvements des personnes et passe
8. Capteur de température de la pièce:
9. Il capte la température de l'air autour de l'unité.
10. Affichage
11. Diffuseur d'air
12. Volets (lames horizontales) : (page 12.)
13. Déflecteurs (lames verticales):
14. Les déflecteurs sont situés à l'intérieur de la sortie d'air (page 12).

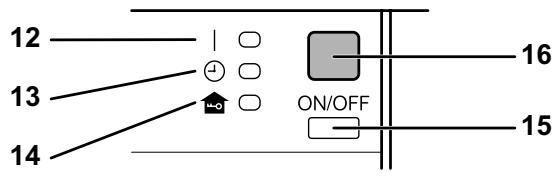

15. Voyant de fonctionnement (vert)
16. Voyant de la MINUTERIE (jaune) : (page 20.)
17. Témoin Avant devoir (rouge):
18. Il s'allume lors du fonctionnement ABSENCE DU DOMICILE (page 16.)
19. Interrupteur MARCHE/ARRET de l'unité intérieure:
20. Appuyez une fois sur cette touche pour mettre l'unité en marche. Appuyez à nouveau pour l'arrêter.
21. Le mode de fonctionnement se rapporte au tableau suivant.

Mode	Réglage de la température	Débit d'air
AUTO	25°C	AUTO

• Cette touche est utile si vous ne disposez pas de la télécommande.
• Récepteur de signaux:
• Il reçoit les signaux de la télécommande.
• lorsque l'unité reçoit un signal, un bip court se fait entendre.
• Mise en marche............ bip-bip
• Modification des paramètres.... bip
• Arrêt. bip long

Unité extérieure

1. Prise d'air: (Arrière et latérale)
2. Diffuseur d'air
3. Tube du réfrigérant et câble reliant les unités

L'aspect de l'unité extérieure peut différer de certains modèles.

1. Tuyau de descente
2. Borne de terre :

Il est situé à l'intérieur de ce couvercle.

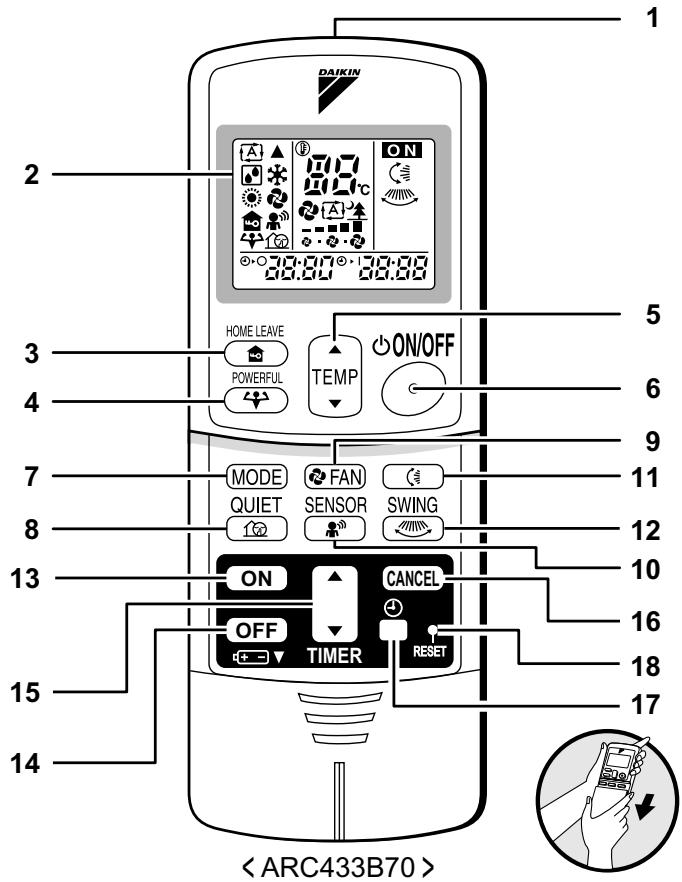

1. Émetteur de signaux:
2. Il envoie des signaux à l'unité interne.
3. Affichage:
4. Il affiche les paramètres actuels. (Sur cette illustration, tous les affichages de chaque section sont allumés aux fins de l'exploitation.)

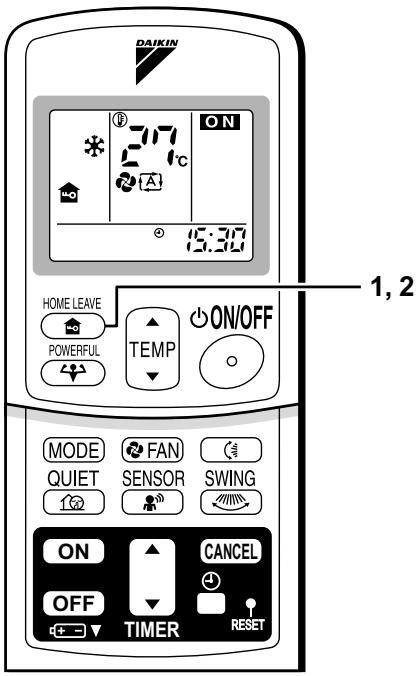

5. Touche ABSENCE DU DOMICILE: fonctionnement lors de l'ABSENCE DU DOMICILE (page 16.)

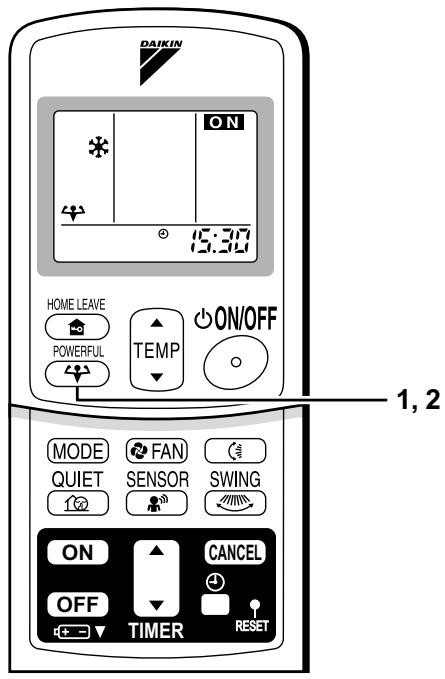

6. Touche PUISSANT: fonctionnement PUISSANT (page 14.)
7. Touches de réglage de la TEMPERATURE: Elles permettent de modifier le réglage de la température.
8. Touche MARCHE/ARRET:
9. Appuyez une fois sur cette touche pour mettre le climatiseur en marche. Appuyez à nouveau sur cette touche pour l’arrêter.

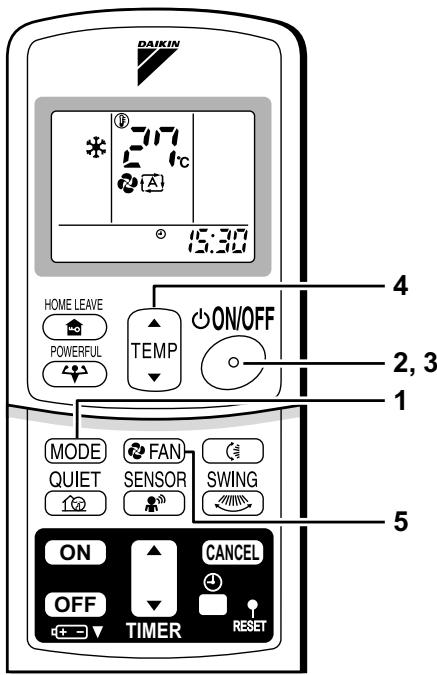

10. Sélecteur de MODE:
11. Elle sélectionne le mode de fonctionnement. (AUTO/SECHAGE/REFROIDISSEMENT/CHAUFFAGE/VENTILATEUR) (page 10.)

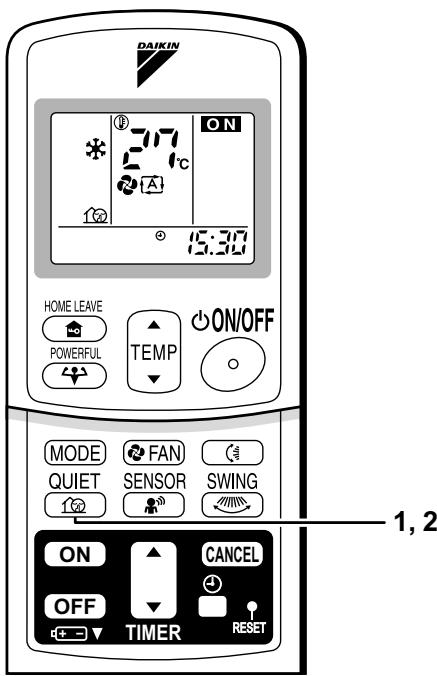

12. Touche FAIBLE NIVEAU DE BRUIT: fonctionnement À FAIBLE NIVEAU DE BRUIT DE L'UNITE EXTERIEURE (page 15.)
13. Touche de réglage du VENTILATEUR:
14. Elle sélectionne le réglage du début d'air.

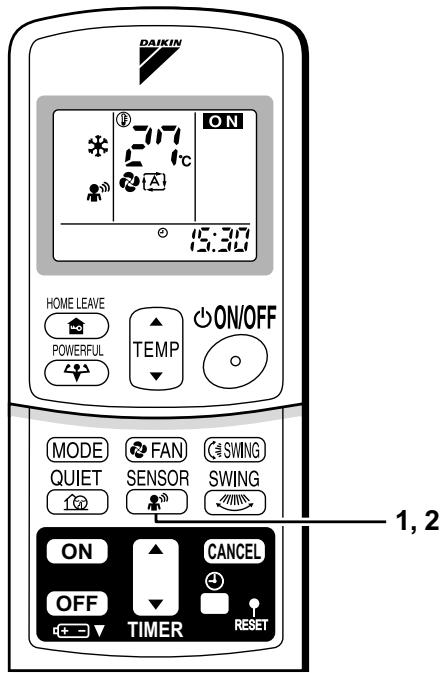

15. Touche DETECTEUR: fonctionnement de l'OEIL INTELLIGENT (page 18.)

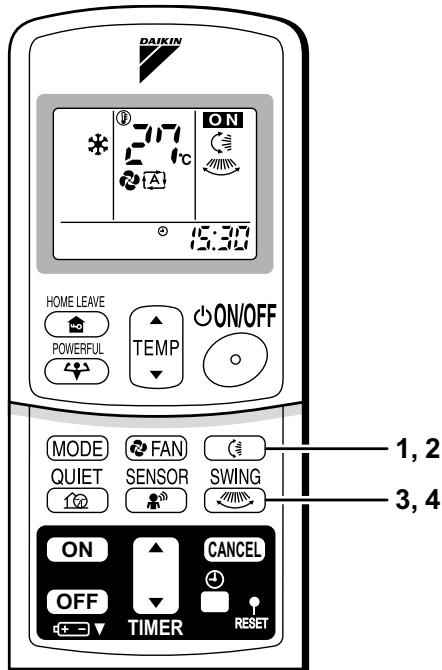

16. Touche OSCILLATION: (page 12.) Volet (lame horizontale)
17. Touche OSCILLATION: (page 12.)
18. Déflecteur (lame verticale)

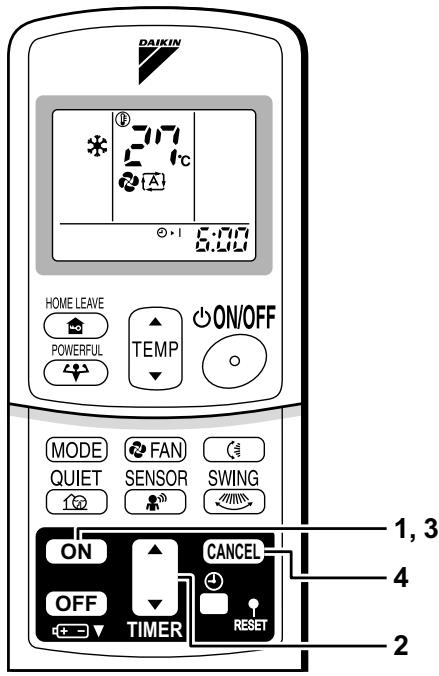

19. Touche MISE EN MARCHE PAR MINUTERIE : (page 21.)

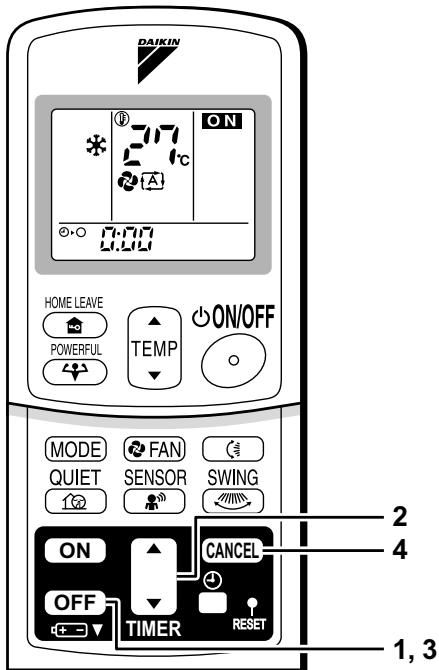

20. Touche ARRET PAR MINUTERIE: (page 20.)
21. Touche de réglage de la MINUTERIE:
22. Elle permet de modifier l'heure.

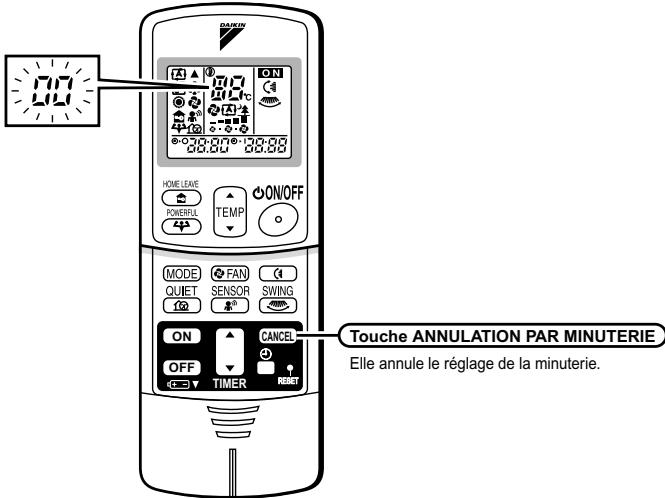

23. Touche ANNULATION PAR MINUTERIE:
24. Elle annule le réglage de la minuterie.
25. Touche HORLOGE: (page 9.)
26. Touche REMISE À ZÉRO:

Redémarrez l'unité en cas de gel. Utilisez un objet fin pour pousser.

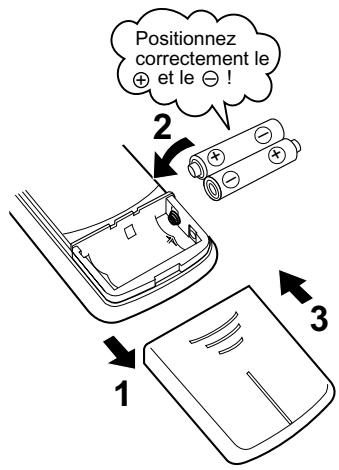

Installation des piles

1. Faites glisser le couvercle avant pour l'enlever.
2. Installez 2 piles sèches AAA. LR03 (alcalines).
3. Remettez le couvercle en place.

Attention

• Lorsque vous remplacez les piles, utilisez des piles du même type et remplacez les deux piles usées en même temps.
• Si vous prévoyez de ne pas utiliser le système pendant un certain temps, retirez les piles.
• Les piles duront environ un an. Si l'affichage de la télécommande commence cependant à s'affaiblir et que la performance de réception se dégrade dans l'année, remplacez les deux piles par deux piles AAA. LR03 (alcalines) de la nouvelle taille.
• Les piles jointes sont fournies pour l'emploi initial du système. Suivant la date de fabrication du climatiseur, la période d'utilisation des piles pourrait être courte.

Utilisation de la télécommande

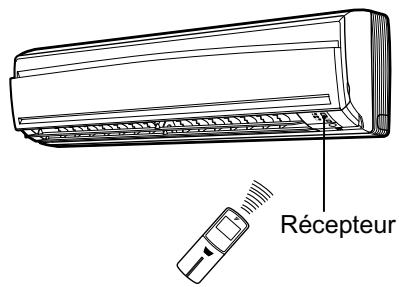

• Pour utiliser la télécommande, dirigez l'émetteur sur l'appareil intérieur. S'il y a un obstacle entre l'appareil et la télécommande, tel que des rideaux, l'appareil ne fonctionne pas.
• Ne faites pas tomber la télécommande. Ne la mouillez pas.
• La distance maximale de fonctionnement de la télécommande est de 7m.

Pour fixer le support de la télécommande sur un mur

1. Choisissez un emplacement à partir duquel les signaux de la télécommande peuvent atteindre l'appareil.
2. Fixez le support sur un mur, un pilier ou dans un endroit semblable à l'aide des vis que vous devrez vous procurer.
3. Placez la télécommande dans son support.

- Pour retirer, tirez vers le haut.

Attention

• N'exposez jamais la télécommande aux rayons directs du soleil.
• De la poussière sur l'émetteur ou le récepteur de signal réduira leur sensibilité. Essuyez la poussière avec un chiffon doux.
• Le signal de la télécommande peut ne pas fonctionner si une lampe fluorescente à démarrage électronique (comme une lampe à inverseur) se trouve dans la pièce. Consultez votre revendeur si c'est le cas.
• Si le signal de la télécommande commande aussi un autre appareil, éloignez cet appareil ou consultez votre revendeur.

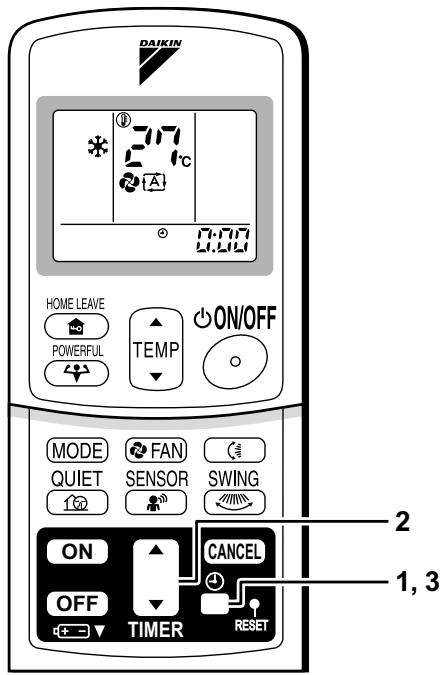

1. Appuyez sur la touche "horloge".

s'affiche.

① clignote.

2. Appuyez sur la touche de "réglage de la minuterie" pour permettre l'horloge à l'heure.

Maintenez la touche "▲" ou "▼" enfoncée pour augmenter ou diminuer rapidement l'affichage de l'heure.

3. Appuyez sur la touche "horloge".

: clignote.

Mettez l'interrupteur sur MARCHE

• Le fait de mettre l'interrupteur sur MARCHE ouvre le volet, puis le referme. (Cette procédure est normale.)

Conseils pour économiser l'énergie

Veillez à ne pas trop refroidir (chauffer) la pièce. Le fait de prendre le réglage de la température à un niveau modéré permet d'économiser de l'énergie. Couvrez les fenêtres d'un store ou d'un rideau. Le fait de bloquer la lumière du soleil et l'air provenant de l'extérieur augmente l'effet de refroidissement (de chauffage). - Les filtres à air encrassés provoquent des anomalies de fonctionnement et consomment de l'énergie. Nettoyez-les tous les quinze jours environ.

• Le climatiseur consomme toujours 15 - 35 watts d'électricité même lorsqu'il n'est pas utilisé.
• Si vous pensez ne pas utiliser le climatiseur pendant longtemps, au printemps ou à l'automne par exemple, mettez l'interrupteur sur ARRET.
• Utilisez le climatiseur dans les conditions suivantes.

Mode	Conditions d'utilisation	Si l'utilisation continue en dehors de cette plage:
REFROIDISSEMENT	Température externe: -10 à 46°CTempérature interne: de 18 à 32°CHumidité interne: 80% max.	• Un dispositif de sécurité pourrait arrerter le fonctionnement. • De la condensation pourrait se former sur l'unité interne et dégouliner.
CHAUF-FAGE	Température externe: -15 à 18°CTempérature interne: de 10 à 30°C	• Un dispositif de sécurité pourrait arrerter le fonctionnement.
SECHAGE	Température externe: -10 à 46°CTempérature interne: de 18 à 32°CHumidité interne: 80% max.	• Un dispositif de sécurité pourrait arrerter le fonctionnement. • De la condensation pourrait se former sur l'unité interne et dégouliner.

• Un dispositif de sécurité pourrait désactiver le système en cas de fonctionnement en dehors de cette plage d'humidité et de température.

Mode auto·sechage·refroidissement·chauffage·ventilateur

Le climatiseur fonctionne dans le mode de votre choix.

Dès la fois suivante, le climatiseur fonctionnera dans le même mode.

1. Appuyez sur le "sélecteur de mode" et choisissez un mode de fonctionnement.

• Chaque fois que vous appuyez sur la touche, le paramètre du mode avance en série.

: SECHAGE : REFROIDISSEMENT CHAUFFAGE VENTILATEUR

2. Appuyez sur la touche "MARCHE/ARRET".

• Le témoin de FONCTIONNEMENT s'allume.

3. Appuyez à nouveau sur la touche "MARCHE/ARRET".

• Le témoin de FONCTIONNEMENT s'éteint.

4. Appuyez sur la touche de "réglage de la temperature".

Mode SECHAGE ou VENTILATEUR	Mode AUTO ou REFROIDISSEMENT ou CHAUFFAGE
Le réglage de la température ne peut pas être modifié.	Appuyez sur “ ▲ ” pour augmenter la température et sur “ ▼ ” pour la diminuer.
	Réglez sur la température de votreCHOix.

Pour changer le réglage du début d'air

1. Appuyez sur la touche de "réglage de la VENTILATION".

Mode SECHAGE	Mode AUTO ou CHAUFFAGE ou REFROIDISSEMENT ou VENTILTEUR
Le réglage du début d'air ne peut être modifié.	Cinq niveaux de réglage du début d'air sont disponibles, de “¯” à “■” plus “fA” “▲”.

• Fonctionnement silencieux de l'unité intérieure

Lorsque le flux d'air est réglé sur " ", le bruit de l'unité intérieure s'atténue.

Utilisez cette fonction pour atténuer le bruit.

La capacité de l'unité peut être réduite si l'écoulement d'air est trop faible.

Remarque sur le chauffage

• Le climatiseur chauffe la pièce en aspirant de l'air chaud de l'extérieur vers l'intérieur. La capacité de chauffage diminue lorsque la température extérieure baisse. Si l'effet de chauffage n'est pas suffisant, il est recommandé d'associer un autre appareil de chauffage au climatiseur.
• Le système de la pompe à chaleur chauffe la pièce en faisant circuler l'air chaud dans toute la pièce. Après la mise en route du chauffage, il faut un certain temps pour que la pièce se réchauffe.
• Sous le mode chauffage, du givre pourrait se former sur l'unité externe et réduire la capacité de chauffage. Dans ce cas, le système passe au dégivrage pour éliminer le givre.
• Lors du dégivrage, l'air chaud ne sort pas de l'unité interne.

Remarque sur le refroidissement

• Ce climatiseur refroidit la pièce en soufflant l'air chaud de la pièce à l'extérieur; par conséquent, si la température extérieure est élevée, les performances de l'appareil diminuent.

Remarque sur la DESHUMIDIFICATION

• La puce de l'ordinateur débarrassée la pièce de l'humidité tout en maintenant le plus possible la température. Elle contrôle automatiquement la température et la puissance de ventilation ; le réglage manuel de ces fonctions n'est donc pas disponible.

Remarque sur le mode AUTO

• En fonctionnement AUTOMATIQUE, le système sélectionne une température et un mode de fonctionnement approprié (FROID ou CHAUD) suivant la température de la pièce lors de la mise en marche.
• Le système reselectionne automatiquement le réglage à intervalles réguliers pour amener la température de la pièce au niveau réglé par l'utilisateur.
• Si vous n'aimez pas le fonctionnement AUTOMATIQUE, vous pouvez sélectionner manuellement le mode de fonctionnement et le réglage de votre choix.

Remarque sur le réglage du débit d'air

• L'effet de chauffage (refroidissement) est proportionnel au débit d'air.

Réglage du sens du flux d'air

Pour plus de confort, vous pouvez régler le sens du flux d'air.

1. Appuyez sur la touche "oscillation

• “1/2” apparaît dans l'afficheur à cristaux liquides et les volets commenceront à osciller.

2. Lorsque le volet se trouve dans la position désirée, appuyez à nouveau sur la touche "oscillation".

Le volet s'arrêtera d'osciller. - “” disparait de l'afficheur LCD.

3. Appuyez sur la touche "oscillation".

• “ ” apparaît sur l'afficheur LCD.

4. Lorsque les déflecteurs se trouvent dans la position désirée, appuyez à nouveau sur la touche "oscillation".

• Les déflecteurs s'arrêtent d'osciller.
• “ ” disparait de l'afficheur LCD.

Pour activer la diffusion d'air en 3D

1. Appuyez sur la touche "OSCILLATION" et sur la touche "OSCILLATION" : l'affichage de " (") et " (") apparaît et le volet et les déflecteurs oscillent tour à tour.

Pour annuler la diffusion d'air en 3D

1. Appuyez soit sur la touche "OSCILLATION" soit sur la touche "OSCILLATION".

Remarques sur l'angle des déflecteurs

• Réglez toujours l'angle des défecteurs à l'aide d'une télécommande. Un ventilateur tourne à grande vitesse à l'intérieur de la sortie d'air.

Remarques sur l'angle des volets

• Lorsque vous sélectionnez "Touche OSCILLATION", la plage d'oscillation des volets dépend du mode de fonctionnement (voir la figure).

Diffusion d'air tridimensionnelle (3D)

• La diffusion d'air tridimensionnelle fait circuler l'air froid, qui tend à se concentrer près du sol, et l'air chaud, qui tend à se concentrer près du plafond, dans toute la pièce, évitant ainsi le développement de zones chaudes et froides.

• Réglez toujours l'angle du volet avec la télécommande. Si vous tentez de forcer le volet à la main alors qu'il pivote, le mécanisme pourrait se casser.
• Faites attention lorsque vous réglez les déflecteurs. Un ventilateur tourne à grande vitesse à l'intérieur de la sortie d'air.

En mode REFROIDISSEMENT ou SECHAGE

En mode CHAUFFAGE ou VENTILATEUR

Fonctionnement puissant

Le fonctionnement PUISSANT pousse au maximum l'effet de refroidissement (chauffage), quel que soit le mode de fonctionnement. Vous pouvez atteindre la puissance maximale.

1. Appuyez sur la touche "puissant".

• Le fonctionnement PUISSANT dure 20 minutes. Le système fonctionne alors à nouveau automatiquement avec les paramètres utilisés avant que le fonctionnement PUISSANT ne soit activé.
• Certaines fonctions ne sont pas disponibles lors de l'utilisation du fonctionnement PUISSANT.
• “ ” apparaît sur l'afficheur LCD.

2. Appuyez à nouveau sur la touche “puissant”.

• “PUISSANT” disparaît de l'afficheur LCD.

- En mode FROID ou CHAUD

• Le mode PUISSANT ne peut pas être utilisé en même temps que les modes A FAIBLE NIVEAU DE BRUIT. La fonction dont n'importe quelle touche est pressée en dernier est prioritaire.
• Le mode PUISSANT ne peut être sélectionné que si l'unité est en marche. Appuyer sur la touche d'arrêt de fonctionnement annule les paramètres et le "..." disparaît de l'afficheur à cristaux liquides.

Pour pousser le refroidissement (chauffage) au maximum, la puissance de l'unité extérieure doit être augmentée et le débit d'air réglé sur le maximum.

Le réglage de la température et du débit d'air ne peut être modifié.

Sous le fonctionnement sechage

Le réglage de la température est diminué de 2,5°C et le débit d'air légèrement augmente.

- Sous le fonctionnement ventilateur

Le débit d'air est réglé sur le maximum.

Fonctionnement à FAIBLE niveau de BRUIT de l'unité extérieure

Le fonctionnement À FAIBLE NIVEAU DE BRUIT DE L'UNITE EXTERIEURE attenue le niveau sonore de l'unité extérieur en changeant la fréquence et la vitesse de ventilation de l'unité extérieur.

Démarrage du fonctionnement à FAIBLE niveau de BRUIT de l'unite exterieure

1. Appuyez sur la touche "FAIBLE NIVEAU DE BRUIT".
2. “ ” apparaît sur l'afficheur LCD.

Pour annuler le fonctionnement à FAIBLE niveau de BRUIT de l'unite exterieure

1. Appuyez à nouveau sur la touche "FAIBLE NIVEAU DE BRUIT".
2. “@” disparaît de l'afficheur LCD.

Remarque

Remarque sur le fonctionnement À FAIBLE NIVEAU DE BRUIT DE L'UNITE EXTERIEURE

• Cette fonction est disponible dans les modes REFROIDISSEMENT, CHAUFFAGE, AUTOMATIQUE. (Elle n'est pas disponible dans les modes VENTILATION et DESHUMIDIFICATION.)
• Le fonctionnement PUISSANT et le fonctionnement À FAIBLE NIVEAU DE BRUIT DE L'UNITE EXTERIEURE ne peuvent pas être utilisés en même temps. La fonction dont n'importe quelle touche est pressée en dernier est prioritaire.
• Si vous arrêtez le fonctionnement à l'aide de la télécommande ou de l'interrupteur MARCHE/ ARRET de l'unité principale lors de l'utilisation du fonctionnement À FAIBLE NIVEAU DE BRUIT DE L'UNITE EXTERIEURE, “ 123” restera sur l'afficheur de la télécommande.

Fonctionnement absence du domicile

Le fonctionnement ABSENCE DU DOMICILE est une fonction qui vous permet d'enregistrer vos paramètres de température et de débit d'air préférés.

Démarrage du fonctionnement absence du domicile

1. Appuyez sur la touche "ABSENCE DU DOMICILE".
2. " 🏻 " apparaît sur l'afficheur LCD.
3. Le témoin ABSENCE DU DOMICILE s'allume.

Annulation du fonctionnement absence du domicile

1. Appuyez à nouveau sur la touche "ABSENCE DU DOMICILE".
2. " 🏽" apparaît sur l'afficheur LCD.
3. Le témoin ABSENCE DU DOMICILE s’éteint.

Avant d'utiliser la fonction absence du domicile

Réglage de la température et du débit d'air pour le fonctionnement ABSENCE DU DOMICILE. Lorsque vous utilisez le fonctionnement ABSENCE DU DOMICILE pour la première fois, veuillez régler la température et le débit d'air pour le fonctionnement ABSENCE DU DOMICILE. Enregistrez votre température et votre débit d'air préférés.

	Réglage initial		Plage sélectionnable
	température	débit d'air	température	débit d'air
Refroidissement	25°C	“\(\underline{\mathbf{A}}\)”	18-32°C	5 niveaux, “\(\underline{\mathbf{A}}\)” et “\(\underline{\mathbf{A}}\)”
Chauffage	25°C	“\(\underline{\mathbf{A}}\)”	10-30°C	5 niveaux, “\(\underline{\mathbf{A}}\)” et “\(\underline{\mathbf{A}}\)”

1. Appuyez sur la touche "ABSENCE DU DOMICILE". Veillez à ce que "♂" s'affiche sur la télécommande.
2. Réglez la température de votre choix à l'aide de “▲” ou “▼”.
3. Réglez le débit d'air de votre choix à l'aide de la touche de réglage de "VENTILATION". Le fonctionnement ABSENCE DU DOMICILE utilisera ces paramètres la prochaine fois que vous serviriez de l'unité. Pour modifier les informations enregistrées, repésez les étapes 1 - 3.

Qu'est-ce que le fonctionnement absence du domicile?

Y a-t-il une température et un débit d'air plus confortable, une température et un débit d'air que vous utilisez plus volontiers ? Le fonctionnement ABSENCE DU DOMICILE est une fonction qui vous permet d'enregistrer votre température et votre débit d'air favoris. Vous pouvez lancer tout mode de fonctionnement favori en appuyant tout simplement sur la touche ABSENCE DU DOMICILE de la télécommande. Cette fonction est utile dans les situations suivantes.

1. Comme mode économique d'énergie.

Réglez la température de 2 - 3°C de plus (refroidissement) ou de moins (chauffage) que la normale. Régler la puissance de ventilation au minimum permet d'utiliser l'unité dans le mode économie d'énergie. Également utile lorsque vous n'êtes pas chez vous ou quand vous dormez.

• Tous les jours, avant de sortir de chez vous...

Lorsque you sortez, appuyez sur la touche "fonctionnement ABSENCE DU DOMICILE" et le climatiseur se réglera sur la température programmée pour le fonctionnement ABSENCE DU DOMICILE

Lorsque vous rentrez chez vous, vous serez accueilli par une pièce confortablement climatisée.

Appuyez à nouveau sur la touche "fonctionnement ABSENCE DU DOMICILE" et le climatiseur se réglera sur la température programmée pour le fonctionnement normal.

• Avant d'aller au lit...

Réglez l'unité sur la fonction ABSENCE DU DOMICILE avant de quitter le jour pour aller au lit.

L'unité maintiendra la température de la pièce à un niveau confortable pendant que vous dormez.

Lorsqu'au matin, vous entrez dans le séjour, la température sera idéale. La déactivation de la fonction ABSENCE DU DOMICILE ramènera la pièce à la température programmée pour le fonctionnement normal. Même les hivers les plus rigoureux ne poseront plus aucun problème!

2. Comme mode favori.

Une fois que vous avez enregistré les paramètres de température et de débit d'air que vous utilisez plus volontiers, vous pouvez les rappeler en appuyant sur la touche ABSENCE DU DOMICILE. Il n'est pas nécessaire d'effectuer des opérations compliquées avec la télécommande.

Remarque

• Une fois la température et le débit d'air régés pour le fonctionnement ABSENCE DU DOMICILE, ces paramètres seront utilisés à chaque ultérieur emploi du fonctionnement ABSENCE DU DOMICILE. Pour modifier ces paramètres, veuillez vous reporter au point ci-dessus "Avant d'utiliser le fonctionnement ABSENCE DU DOMICILE".
• Le fonctionnement ABSENCE DU DOMICILE n'est disponible que dans les modes REFROIDISSEMENT et CHAUFFAGE. Il ne peut être utilisé dans les modes AUTOMATIQUE, DESHUMIDIFICATION et VENTILATION.
• Le fonctionnement ABSENCE DU DOMICILE est exécuté suivant le mode de fonctionnement (FROID ou CHAUD) qui précède l'utilisation du fonctionnement ABSENCE DU DOMICILE.
• Le fonctionnement ABSENCE DU DOMICILE et le fonctionnement PUISSANT ne peuvent être utilisés en même temps. La dernière touche sur laquelle vous avez appuyé est prioritaire.
• Le mode de fonctionnement ne peut être modifié lors de l'utilisation du fonctionnement ABSENCE DU DOMICILE.
• Lorsque vous arrêtez le fonctionnement ABSENCE DU DOMICILE à l'aide de la télécommande ou de l'interrupteur MARCHE/ARRET de l'unité intérieure, “ 🅶 ” reste à l'affichage de la télécommande.

Fonctionnement OEIL intelligent

"OEIL INTELLIGENT" est le capteur infrarouge qui détecte les mouvements humains.

Démarrage du fonctionnement OEIL intelligent

1. Appuyez sur la touche "DETECTEUR".
2. " 🏻" apparait sur l'afficheur LCD.

Annulation du fonctionnement OEIL INTELLIGENT

1. Appuyez à nouveau sur la touche "DETECEUR".
2. " 🏻" apparait sur l'afficheur LCD.

Pièce occupée

• Fonctionnement normal

Pierre vide

• 20 min plus tard, le fonctionnement en économie d'énergie démarre.

Retour d'un occupant dans la pièce

• Reprise du fonctionnement normal

Fonctionnement en économie d'énergie

• Modifie la température définie de -2°C pour le chauffage / +2°C pour le refroidissement / +1°C pour la déshumidification.
• Il diminue légèrement le débit d'air en mode ventilation. (En mode VENTILATION seulement)

Remarques sur le "OEIL intelligent

• Sa plage d'application est la suivante.

• Le détecteur peut ne pas repérer les objets mobiles situés au-delà de 7m. (Vérifiez la plage d'utilisation.)
• La sensibilité du capteur varie en fonction de l'emplacement de l'unité interne, de la vitesse des passants, des écarts de température, etc.
• Le capteur prend également les animaux, la lumière du soleil, le mouvement des rideaux et la lumière renvoyée par les miroirs pour des passants.
• Le fonctionnement OEIL INTELLIGENT ne continue pas durant le fonctionnement puissant.
• Le mode de réglage nocturne (page 20.) ne continue pas durant l'utilisation du fonctionnement Oeil INTELLIGENT.

Attention

• Ne placez pas de gros objets près du capteur. Maintenez également les appareils de chauffage et les humidificateurs hors de la zone de détection du capteur. Ce capteur peut détecter des objets qu'il ne devrait pas détecter, mais également ne pas détecter ceux qu'il devrait détecter.
• Ne heurtez ni ne poussez violemment le OEIL INTELLIGENT. Il pourrait s'abimer et mal fonctionner.

Fonctionnement de la minuterie

Les fonctions de la minuterie sont utiles pour allumer ou éteindre automatiquement le climatiseur de nuit ou le matin. Vous pouvez également utiliser ARRET PAR MINUTERIE et MISE EN MARCHE PAR MINUTERIE en association.

Utilisation du fonctionnement ARRET par minuterie

• Vérifiez que l'heure soit juste. Autrement, réglez l'horloge sur l'heure actuelle. (page 9.)
• Appuyez sur la touche "ARRET PAR MINUTERIE".

s'affiche.

● clignote.

1. Appuyez sur la touche de "réglage de la MINUTERIE" jusqu'à obtention de l'heure désirée.
2. Le réglage de l'heure augmente ou diminue de 10 minutes chaque fois que vous appuyez sur la touche. Le réglage change rapidement si vous maintenez la touche enforcée.
3. Appuyez à nouveau sur la touche "ARRET PAR MINUTERIE".
4. Le témoin de la MINUTERIE s'allume.

Annulation du fonctionnement ARRET par minuterie

1. Appuyez sur la touche "ANNULATION".

Le témoin de la MINUTERIE s'éteint.

Remarque

• Lorsque la MINUTERIE est réglée, l'heure actuelle ne s'affiche pas.
• Lorsque vous reglez MARCHE, ARRET PAR MINUTERIE, le réglage de l'heure est mémorisé. (La mémoire est annulée lorsque les piles de la télécommande sont substituées.)
• Lors de l'utilisation de l'unité via la minuterie MARCHE/ARRET, le temps réel de fonctionnement peut dépendre de l'heure entrée par l'utilisateur (maximum 10 minutes environ).

Lorsque l'ARRET PAR MINUTERIE est réglé, le climatiseur ajuste automatiquement le réglage de la température (+0,5°C pour le REFROIDISSEMENT, -2,0°C pour le CHAUFFAGE) afin d'éviter tout refroidissement (chauffage) excessif et de vous procurer un sommeil/agréable.

Utilisation du fonctionnement mise en MARCHE par minuterie

• Vérifiez que l'heure soit juste. Autrement, réglez l'horloge sur l'heure actuelle. (page 9.)
• Appuyez sur la touche "MISE EN MARCHE PAR MINUTERIE".

600 s'affiche.

· clignote.

1. Appuyez sur la touche de "réglage de la MINUTERIE" jusqu'à obtention de l'heure désirée.
2. Le réglage de l'heure augmente ou diminu enez la touche enfoncée.
3. Appuyez à nouveau sur la touche "MISE EN MARCHE PAR MINUTERIE".
4. Le témoin de la MINUTERIE s'allume.

Annulation du fonctionnement "mise en MARCHE par minuterie

1. Appuyez sur la touche "ANNULATION".
2. Le témoin de la MINUTERIE s'éteint.

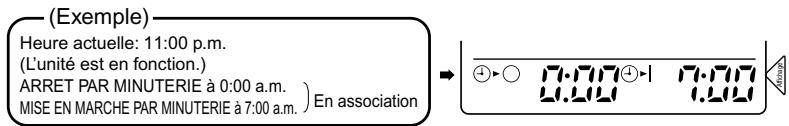

Combaison mise en MARCHE par minuterie/arret par minuterie

• Un exemple de réglage pour associer les deux minuteries est indiqué ci-dessous.

Attention

Réglez à nouveau la minuterie dans les cas suivants.

• À pros avoir substitué des piles de la télécommande.

Unité interieure, unité extérieure et télécommande

1. Dépoussiérez-les avec un chiffon doux et sec.

1. Ouverture du panneau avant.

Tenez le panneau par les languettes latérales et soulevez-le jusqu'à ce qu'il s'encliquette.

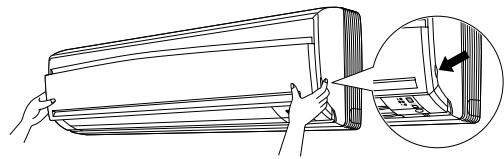

2. Démontage du panneau avant.

• Ouvrez encore le panneau avant tout en le faisant coulisser vers la gauche ou la droite et en le tirant vers vous. Cela permettra de désassembler un de ses pivots. De la même manière, désassemblez alors l'autre pivot.

3. Nettoyage du panneau avant.

• Dépoussiérez-la avec un chiffon doux imbibé d'eau.
• Seul un détergent neutre peut être utilisé.
• Si vous lavez le panneau à l'eau, essuyez-le avec un chiffon, puis faites-le sécher à l'ombre après l'avoir lavé.

4. Fixation du panneau avant.

• Alignez les pivots gauche et droite du panneau avant sur leurs logements, puis enfoirez-les complètement.
• Fermez doucement le panneau avant. (Appuyez des deux côtés et au centre du panneau.)

Attention

• Ne touchez pas les parties métalliques de l'unité intérieure. Autrement, vous pourriez vous blesser.
• Lorsque vous démontez ou montez le panneau avant, servez-vous d'un tabouret solide et stable et veillez à ne pas tomber. Lorsque vous démontez ou montez le panneau avant, empoignez-le fermement pour éviter qu'il ne tombe.
• Pour le nettoyage, n'utilise pas d'eau chaude de plus de 40°C, ni essence, ni diluant, ni huiles volatiles, ni cirages, ni brosses à récurer, ni objets durs.
• Après le nettoyage, assurez-vous que le panneau avant est bien fixé.

Filtres

1. Ouverture du panneau avant. (page 22.)
2. Retirez les filtres à air.
3. Soulevez un peu la languette située au centre de chaque filtre à air, puis abaissez-la.
4. Retirez le filtre purificateur d'air photocatalytique à l'apatite et au titane.
5. Poussez le haut du filtre purificateur d'air contre les languettes (3 en haut). Puis soulevez légèrement le bas du filtre et poussez-le contre les languettes (3 en bas).

languettes (3 en haut)

languettes (3 en bas)

1. Nettoyez ou remplacez chaque catégorie. Voir figure.
2. Remettez le filtré à air et le Filtré purificateur d'air photocatalytique à l'apatite et au titane en place et fermez le panneau avant.
3. Appuyez des deux côtés et au centre du panneau avant.

Filtre à air

1. Lavez les filtres à air à l'eau ou aspirez-les.
2. Si la poussière ne part pas facilement, lavez-les avec un détergent neutre dilué dans l'eau tiède, puis faites-les sécher à l'ombre.
3. Il est recommandé de nettoyer les filtres à air tous les 15 jours.

Filtre purificateur d'air photocatalytique à l'apatite et au titane

Laver le filtre purificateur d'air photocatalytique à l'apatite et au titane une fois tous les 6 mois permet de le rénover. Il est recommandé de le remplacer tous les 3 ans.

Entretien

1. Éliminez la poussière avec un aspirateur et lavez-le légèrement à l'eau.
2. S'il est très sale, plongez-le pendant 10 à 15 minutes dans un mélange d'eau et d'agent nettoyant neutre.
3. À après l'avoir lavé, secouez-le pour éliminer l'eau résiduelle et faites-le sécher à l'air.
4. Le matériel étant à base de polyester, ne le tordez pas pour en extraire l'eau.

Remplacement

1. Retirez les languettes situées sur le cadre du filtre et remplacez le filtre par un neuf.
2. Jetez les valeurs à air avec les déchets non incinérables.

Remarque

• Fonctionnement avec les filtres sales :

L'air ne peut être désodorisé.

l'air ne peut être purifié.

(3) le chauffage ou le refroidissement sont faibles.

une odeur peut se dégager.

• Pour commander un filtre purificateur d'air photocatalytique à l'apatite et au titane, contactez le magasin où vous avez acheté le climatiseur.
• Jetez les valeurs à air avec les déchets non incinérables.

Article	N° de la pièce
Filtre purificateur d'air photocatalytique à l'apatite et au titane (sans cadre) 1 peux	KAF952B42

Vérification

Vérifiez que la base, le support et les raccords de l'unité externe ne soient ni pourris ni corrodés.

Vérifiez que rien ne bloque les prises d'air et les diffuseurs d'air de l'unité interne et de l'unité externe.

Vérifiez que la vidange s'effectue régulièrement du tuyau de descente lors du REFROIDISSEMENT ou du SECHAGE. • Si vous ne VOYZ pas d'eau de vidange, l'eau pourrait sourir par l'unité interne. Arrêtez le fonctionnement et consultez votre revendeur si c'est le cas.

Avant une longue période d'inactivité

1. Par beau temps, utilisez la fonction "VENTILATION seule" pendant plusieurs heures pour faire secher l'intérieur.
2. Appuyez sur la touche "MODE" et sélectionnez la "VENTILATION".
3. Appuyez sur la touche "MARCHE/ARRET" et mettez l'appareil en marche.
4. Après l'arrêt, coupez l'interrupteur du climatiseur de la pièce.
5. Nettoyez les filtres à air et remettez-les en place.
6. Retirez les piles de la télécommande.

Les cas suivants ne sont pas des mauvais fonctionnements.

Les cas suivants ne sont pas dus à un mauvais fonctionnement du climatiseur mais ont d'autres raisons.

Vous pouvez continuer à utiliser le climatiseur.

Cas	Explication
L'appareil ne démarre pas immédiatement. • Quand vous appuyez sur la touche MARCHE/ARRET juste après avoir arrêté le climatiseur. • Quand le mode a été changé.	• C'est pour protégger le climatiseur. Vous doivent attendre environ 3 minutes.
De l'air chaud ne sort pas immédiatement après le démarrage du mode de chauffage.	• Le climatiseur est en train de s'échauffer. Vous doivent attendre en 1 et 4 minutes. (Le système est conçu pour commencer à décharger de l'air uniquement après qu'il a atteint une certaine température.)
Le chauffage s'accroTE soudaINEMENT et un bruit d'écoulement est entendu.	• Le système est en train de faire partir le gel de l'appareil extérieur. Vous doivent attendre entre 4 et 12 minutes.
Un son est émis.	■ Son ressemblant à un écoulement d'eau • Ce son est produit par l'écoulement du réfrigérant dans le climatiseur. • Ceci est un son de pompage de l'eau dans le climatiseur, qui est émis lorsque l'eau est pompée hors du climatiseur lors du fonctionnement refroidissement ou séchage. • Le réfrigérant s'écoule dans le climatiseur, même si le climatiseur ne fonctionne pas pendant que les unités interieures se trouvant dans d'autres salles fonctionnement. ■ Soufflement • Ce son est produit lorsque l'écoulement du réfrigérant dans le climatiseur est commuté. ■ Tintement • Ce son est produit lorsque la taille du climatiseur se dilate ou rétrécit légèrement en raison des variations de température. ■ Sifflement • Ce son est émis lorsque le réfrigérant s'écoule pendant le fonctionnement dégivrage.
L'appareil extérieur émet de l'eau ou de la vapeur.	■ En mode CHAUD • Le gel de l'appareil extérieur se transforme en eau ou en vapeur quand le climatiseur est en mode de dégèle. ■ En mode FROID ou SEC • L'humidité de l'air se condense en eau sur la surface froide de la tuyauterie de l'appareil extérieur et coule.
Du brouillard sort de l'unité interieure.	■ Cela se produit quand l'air de la piece refroidie en humidité par le flux d'air froid pendant le mode de refroidissement. ■ L'air ambient est refroidi par l'échangeur de chaleur et se transforme en brouillard durant le dégivrage.
L'appareil extérieur émet des odeurs.	■ Cela se produit quand les odeurs de la piece, des meubles ou des cigarettes sont absorbées par l'appareil et déchargees avec le flux d'air. (Si cela se produit, nous vous recommendons de faire nettoyer l'appareil interieure par un techniquien. Consultez le revendeur où vous avez achété le climatiseur.)

Les cas suivants ne sont pas des mauvais fonctionnements.

Les cas suivants ne sont pas dus à un mauvais fonctionnement du climatiseur mais ont d'autres raisons.

Vous pouvez continuer à utiliser le climatiseur.

Cas	Explication
Le ventilateur de l'appareil extérieur tourne alors que l'appareil supérieur ne fonctionne pas.	■Après que l'appareil s'est arrêté: •Le ventilateur de l'appareil supérieur continue de tourner pen-dant encore environ 60 secondes pour protégger le système. ■Quand le climatiseur ne fonctionne pas: •Quand la température extérieure est très élevée, le ventilateur de l'appareil supérieur tourne pour protégger le système.
L'appareil s'arrête soudaine-ment de fonctionner. (Le tímein FONCTIONNEMENT est allumé.)	■Pour la protection du système, le climatiseur peut s'arrêter de fonctionner à cause d'une large fluctuation de tension. Il reprend automatiquement le fonctionnement après environ 3 minutes.

Vérifiez à nouveau.

Veuillez vérifier à nouveau les choses suivantes avant d'appeler un réparateur.

Cas	Vérifications
Le climatiseur ne fonctionne pas.(Le tímein FONCTIONNEMENT est éteint.)	• L'interrupteur est-il sur la position ARRET ou un fusible a t-il sauté? • Y a t-il une coupure de courant? • Les piles sont-elles installées dans la télécommande? • Le réglage de la minuterie est-il correct?
Le refroidissement (chauffage) est faible.	• Les filtres à air sont-ils propres? • Y a t-il celui chose qui bloque les bouches d'entrée ou de sortie d'air de l'appareil interieur ou extérieur? • Le réglage de la températe est-il correct? • Les fenêtres et les portes sont-elles fermées? • Le taux et la direction du flux d'air sont-ils régés correctement?
Le fonctionnement s'accêté sou-dainement.(Le tímein de FONCTIONNEMENT clignote.)	• Les filtres à air sont-ils propres? • Y a t-il celui chose qui bloque les bouches d'entrée ou de sortie d'air de l'appareil interieur ou extérieur? Nettoyez les filtres à air ou retirez l'obstacle et mettez l'interrupteur sur la position ARRET. Remettez-le ensuite sur la position MARCHE et essayez à nouveau d'utiliser le climati-seur avec la télécommande. Si le tímein continue de cli-gnoter,appelez le revendeur où vous avez acheté le climatiseur.
Un fonctionnement anormal se produit pendant le fonctionnement.	• Le climatiseur peut ne pas fonctionner correctement à cause d'éclairs ou d'ondes radio. Mettez l'interrupteur sur la position ARRET, remettez-le ensuite sur la position MARCHE et essayez à nouveau d'utiliser le climatiseur avec la télécom-mande.

Avertissement

Quand quelque chose d'anormal (comme une odeur de brûlé) se produit, arrêtez d'utiliser l'appareil et mettez l'interrupteur sur la position ARRET.

Continuer d'utiliser l'appareil dans une condition anormale peut causer des dommages, une électrocution ou un incendie.

Consultez le revendeur où vous avez acheté le climatiseur.

N'essayez pas de réparer ou de modifier le climatiseur par vous-même.

Un travail incorrect peut entraîner une électrocution ou un incendie.

Consultez le revendeur où vous avez acheté le climatiseur.

Si l'un des symptômes suivants se produit, appelez votre revendeur immédiatement.

Le cordon d'alimentation est anormalement chaud ou endommagé. ■ Un son anormal est entendu pendant le fonctionnement. L'interrupteur de sécurité, un fusible ou le disjoncteur différentiel arrête le fonctionnement fréquemment. ■ Un commutateur ou une touche ne fonctionne pas correctement la plupart du temps. Il y a une odeur de brûlé. De l'eau fuit par l'appareil intérieur.

Mettez

l'interrupteur sur la position ARRET et appelez votre vendeur.

Après une coupure de courant

Le climatiseur recommence à fonctionner automatiquement après environ 3 minutes. Vous devez juste attendre un peu.

Éclairs

Si la foudre risque de tomber dans le voisinage, arrêtez d'utiliser l'appareil et mettez l'interrupteur sur la position ARRET.

Instructions d'élimination

Votre produit et les piles fournies avec le contrôleur sont marqués du symbole suivant. Ce symbole signifie que les appareils électriques et électroniques et les piles doivent être éliminés séparément des ordures ménagères non triées.

En ce qui concerne les piles, un symbole chimique peut être imprimé sous le symbole. Ce symbole chimique signifie que la pile contient un métal lourd au-delà d'une certaine concentration. Symboles chimiques possibles:

Pb: plomb (>0,004%)

Ne pas essayer de démonter vous-même l'appareil: le démontage du produit ainsi que le traitement du réfrigérant, de l'huile et d'autres composants doivent être effectués par un installateur qualifié, en accord avec les réglementations locales et nationales en vigueur.

Les unités et piles jetables doivent être apportées à des installations spécialisées dans le réemploi, le recyclage ou le retraitement. Au travers d'une mise au rebut correcte, vous contribuez à éviter les conséquences potentiellément néfastes sur l'environnement et la santé.

Veuillez contacter votre installateur ou les autorités locales pour plus d'informations.

Nous recommandons une révision périodique.

Dans certaines conditions de fonctionnement, l'intérieur du climatiseur peut être encrassé après plusieurs saisons de fonctionnement, entrainant de mauvaises performances. Nous recommendons de faire réviser périodiquement le climatiseur par un spécialiste en plus des nettoyages réguliers de l'utiliser. Pour la révision par un spécialiste, consultez le revendeur où vous avez acheté le climatiseur. Le coût de la révision doit être pris en charge par l'utiliser.

Information importante relative au réfrigérant utilisé.

Ce produit contient des gaz à effet de serre fluorés encadrés par le protocole de Kyoto.

Type de réfrigérant: R410A

Valeur GWP(1):1975

(1) GWP = potentiel de réchauffement global

Des inspections périodiques de fuites de réfrigérant peuvent être exigées en fonction de la législation française ou locale. Veuillez contacter votre distributeur local pour plus d'informations.

Diagnostic des PANNES par la télécommande

Dans la série ARC433, les zones d'affichage de la température de l'unité principale indiquent les codes correspondants.

1. Lorsque la touche d'annulation de la minuterie reste enfoncée pendant 5 secondes, l'indication "B" clignote dans la zone d'affichage de la température.

1. Appuyez plusieurs fois sur la touche d'annulation de la minuterie jusqu'à émission d'un bip continu.

L'affichage du code change comme indiqué ci-dessous et un long bip se fait entendre.

	CODE	SIGNIFICATION
SYSTÉME	00	NORMAL
	U0	MANQUE DE REFRIGERANT
	U2	CHUTE DE TENSION OU CIRCUIT PRINCIPAL EN SURTENSION
	U4	PROBLEME DE TRANSMISSION (ENTRE L'UNITE INTERIEURE ET L'UNITE EXTERIEURE)
UNITÉ INTERIEURE	A1	CARTE A CIRCUITS IMPRIMES DE L'UNITE INTERIEURE DEFECTUEUSE
	A5	CONTROLE HAUTE PRESSION OU PROTECTION CONTRE LE GEL
	A6	PANNE AU MOTEUR DE VENTILATEUR
	C4	DETECTEUR DE TEMPERATURE DE L'ECHANGESUR DE CHALEUR DEFECTUEUX
	C9	INCORRECTION DE SENSOR DE TEMPERATURE À L'APPEL D'AIR
UNITÉ EXTERIEURE	EA	ERREUR DE COMMUTATION REFROIDISSEMENT/CHAUFFAGE
	E5	DEMARRAGE OL
	E6	MISE EN ROUTE DU COMPRESSEUR DEFECTUEUSE
	E7	MOTEUR DU VENTILATEUR CC DEFECTUEUX
	E8	ARRET DE FONCTIONNEMENT FOR DETECTION DE SURINTENSITE DE COURANT D'ENTREE
	F3	CONTROLE DES TUYAUX D'EVACUATION HAUTE TEMPERATURE
	H6	ARRET DE FONCTIONNEMENT FOR POSITION DEFECTUEUSE DU DETECTEUR
	H8	ANOMALIE CT
	H9	INCORRECTION DE SENSOR DE TEMPERATURE À L'APPEL D'AIR
	J3	INCORRECTION DE SENSOR DE TEMPERATURE AU TUYAU DE D'CHARGE
	J6	DETECTEUR DE TEMPERATURE DE L'ECHANGESUR DE CHALEUR DEFECTUEUX
	L4	HAUTE TEMPERATURE À L'EGOUT DE CHALEUR DE CIRCUIT D'INVERSEUR
	L5	COURANT DE SORTIE EXCESSIF
	P4	INCORRECTION DE SENSOR DE TEMPERATURE À L'EGOUT DE CHALEUR DE CIR-Cuit D'INVERSEUR

Remarque

1. Un bip court et deux bips longs consécutifs indiquent des codes non correspondants.
2. Pour annuler l'affichage du code, maintenez la touche d'annulation enfoncée pendant 5 secondes. L'affichage du code s'annulera aussi tout seul si vous n'appuyez pas sur la touche pendant 1 minute.

Head office:

Umeda Center Bldg., 2-4-12, Nakazaki-Nishi,

Kita-ku, Osaka, 530-8323 Japan

Tokyo office:
