THR9900HD - Récepteur satellite TRIAX - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Récepteur satellite
Marque	TRIAX
Modèle	THR9900HD
Dimensions (L × P × H)	210 × 136 × 42 mm
Poids	0,59 kg
Alimentation	Adaptateur externe 100-240 V AC, 50/60 Hz ; sortie DC 12 V, 1,5 A
Consommation électrique	Max. 18 W, typique 10 W ; veille max. 1,0 W
Type de tuner	DVB-S/DVB-S2
Résolution vidéo	SD : 720 × 576p ; HD : 1920 × 1080p, 1920 × 1080i, 1280 × 720p
Connecteurs	Entrée SAT, sortie SAT, HDMI, Péritel, RCA (audio L/R, vidéo), S/PDIF, USB 2.0, entrée extension IR
Fonctions principales	Réception satellite, décodage HD, enregistrement sur USB, Timeshift, EPG, contrôle parental, télétexte, sous-titres, DiSEqC 1.0/1.1, compatible TNTSAT et Canal Ready
Format audio	Stéréo, Mono ; échantillonnage 32, 44,1, 48 kHz
Portée de la télécommande	Jusqu'à 7 m, angle de 60°
Garantie	24 mois (terminal et carte TNTSAT)
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et propre humidifié d'eau savonneuse. Ne pas utiliser d'alcool ni de détergent ammoniaqué.
Sécurité	Ne pas ouvrir le capot (risque d'électrocution et annulation de garantie). Assurer une ventilation suffisante. Ne pas exposer à l'eau ou à une forte humidité.
Pièces détachées et réparabilité	Contacter le revendeur TRIAX pour toute intervention. Aucune information sur la disponibilité de pièces détachées.
Informations générales	Fabriqué sous licence Dolby Laboratories. Compatible HDMI, HDCP. Conforme aux directives 2004/108/EC, 73/23/EC, RoHS 2002/95/EC.

FOIRE AUX QUESTIONS - THR9900HD TRIAX

Comment installer la carte TNTSAT ?

Insérez la carte à puce dans la fente située en façade, avec la puce orientée vers le haut (contacts dorés vers le haut). Les droits s'activent automatiquement à la première insertion pour une durée de 48 mois.

Que faire si la télécommande ne fonctionne pas ?

Vérifiez que les piles (type AAA) sont correctement insérées et non usées. Dirigez la télécommande vers le récepteur à moins de 7 mètres avec un angle de 60° maximum.

Comment effectuer une première mise en marche ?

Branchez le récepteur, insérez la carte TNTSAT, puis allumez. Suivez l'assistant d'installation : sélectionnez la langue, réglez les préférences, le contrôle parental, le code PIN, puis orientez la parabole sur Astra 19.2°E et lancez la recherche de chaînes.

Comment enregistrer un programme ?

Connectez une clé USB ou un disque dur externe formaté en FAT32. Appuyez sur la touche ● pour démarrer un enregistrement instantané. Pour programmer un enregistrement, allez dans le menu Avancé > Programmateur.

Comment mettre à jour le logiciel ?

Assurez-vous que le fichier de mise à jour est copié à la racine d'une clé USB. Branchez-la, allez dans Avancé > Mise à jour et appuyez sur la touche ROUGE. Ne pas éteindre ni débrancher pendant la mise à jour.

Comment régler le contrôle parental ?

Allez dans Configuration Systèmes > Contrôle parental. Vous pouvez verrouiller le menu, modifier le code PIN (pas 0000) et définir un niveau de maturité (10, 12, 16 ou 18 ans) pour restreindre certains programmes.

Quelle est la durée de validité de la carte TNTSAT ?

La carte TNTSAT est valide 4 ans. Pour les conditions de renouvellement, consultez le site www.tntsat.tv. Le terminal et la carte sont garantis 24 mois.

Comment brancher le récepteur à la TV ?

Utilisez un câble HDMI pour la HD, ou un câble péritel/RCA pour la SD. Branchez la sortie correspondante du récepteur à l'entrée de la TV. Pour l'audio numérique, utilisez la sortie S/PDIF vers un amplificateur.

Que faire si je n'ai pas d'image ou de son ?

Vérifiez les branchements audio/vidéo, que la TV est allumée et que le son n'est pas coupé (touche Ⓞ). Assurez-vous que le câble d'antenne est bien connecté et que la parabole est orientée correctement sur Astra 19.2°E. Vérifiez les paramètres du tuner dans le menu Installation.

Comment utiliser la fonction Direct différé (Timeshift) ?

Connectez un périphérique USB. Pendant la visualisation, appuyez sur la touche II pour mettre le programme en pause. Appuyez à nouveau sur II pour reprendre la lecture là où vous l'avez laissée.

MODE D'EMPLOI THR9900HD TRIAX

Le terminal TRIAX THR 9900 est garanti 24 mois à partir de la date d'achat chez votre distributeur, en application de nos consignes de sécurité notifiées en page 2 du manuel.

Vous trouverez dans cet emballage une carte d'accès Viaccess nécessaire à la réception des émissions.

Les droits d'accès de la carte TNTSAT s'activent automatiquement à la première insertion de la carte dans le terminal, pour une durée de 48 mois. Il est recommandé de réaliser cette activation avant la date limite d'initialisation de la carte.

La carte d'accès TNTSAT, tout comme le terminal TRIAX THR 9900, sont garantis 24 mois à partir de la date d'achat chez votre distributeur, en application de nos consignes de sécurité notifiées en page 2 du manuel.

La durée de validité de la carte TNTSAT est de 4 ans. Voir conditions de renouvellement au terme de ces 4 ans sur le site www.tnntsat.tv

Utilisation d'un décodeur et d'une carte TNTSAT exclusivement limitée au Territoire Français Métropolitain et Monaco, au profit de personnes physiques, pour un usage privé et personnel.

Fig. 1

Fig. 2

Fig. 5

Fig. 4

Fig. 6

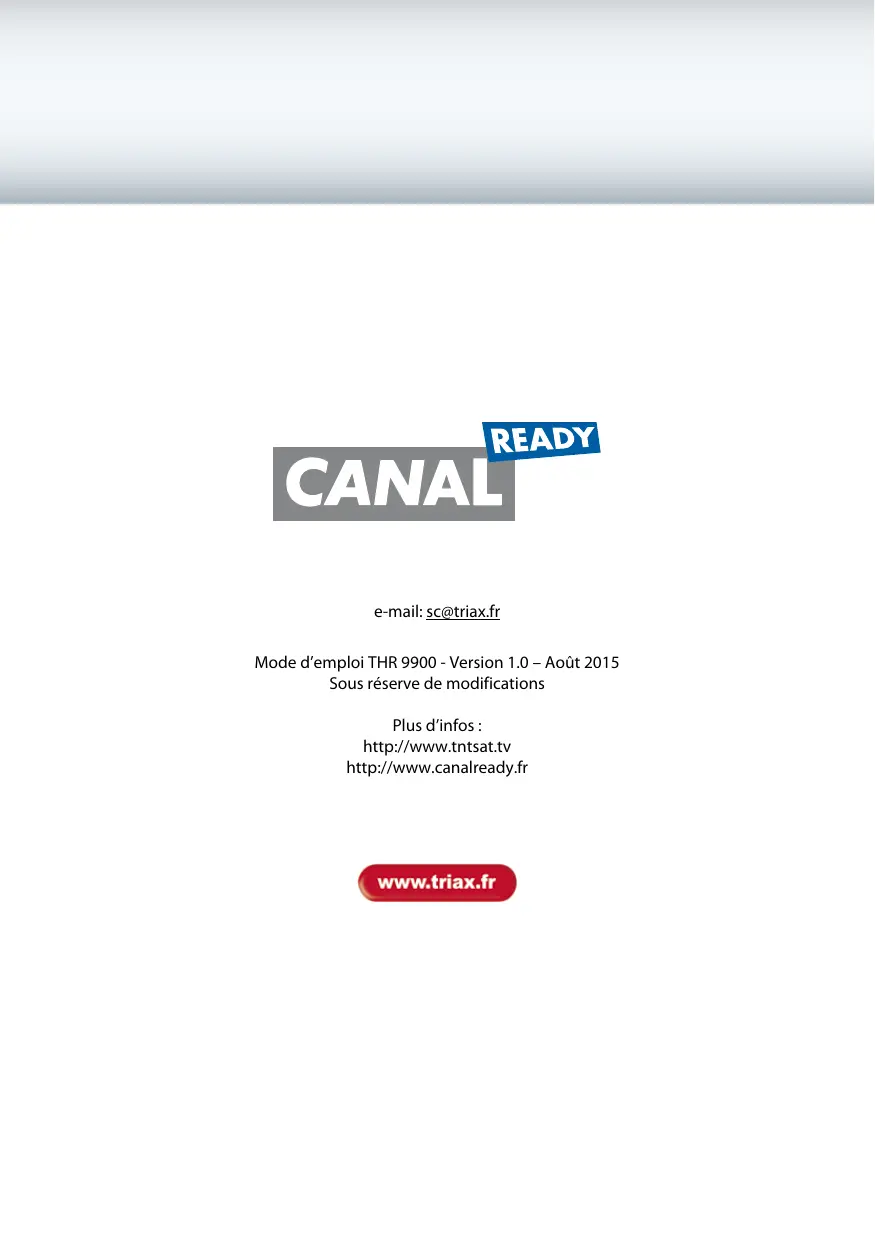

e-mail: [e-mail]

Mode d'emploi THR 9900 - Version 1.0 - Août 2015

Sous réserve de modifications

Plus d'infos :

http://www.tntsat.tv

http://www.canalready.fr

www. triax. fr

1.0 Introduction

1.1 Consignes de sécurité 1.2 Stockage 1.3 Installation de l'appareil 1.4 Accessoires 1.5 Utilisation d'un périphérique USB

2.0 Votre terminal

2.1 Façade 2.2 Face arrière 2.3 Télécommande 2.4 Installation des piles 2.5 Utilisation de la télécommande

3.0 Branchements

3.1 Branchement TV 3.2 Branchement à l'amplificateur audio numérique 3.3 Raccordement de la parabole au terminal 3.4 Connecter et utiliser une extension IR

4.0 Première mise en MARCHE

4.1 Sélection Langue 4.2 Prérérences 4.3 Contrôle parental 4.4 Réglage code PIN 4.5 Réglatge de l'antenne 4.6 Processus d'installation 8 4.7 Sélection chaîne régionale 8

5.0 MENU principal

5.1 Installation 5.2 Configuration Systèmes 5.3 Organisation Chaînes 12 5.4 Avancé 5.5 Carte à Puce 14

6.0 MISE À JOUR AUTOMATIQUE DE LA LISTE DES CHÂINES 15 7.0 MISE À JOUR LOGICIEL AUTOMATIQUE 15

8.0 REGARDER LA TV ET ÉCOUTER LA RADIO 16

8.1 Guide des Programmes (EPG) 16 8.2 Regarder un programme protégé par le contrôle parental 16 8.3 Bannières de zapping et d'information 16 8.4 Liste des chaînes 17 8.5 Sélection de la liste favoris 17 8.6 Sélection satellite 17 8.7 Sélection de la langue son 17 8.8 Fonction télétexte 17 8.9 Fonction sous-titres 18

9.0 ENREGISTREMENT 18

9.1 Enregistrement instantané 18 9.2 Enregistrement « Direct différé » 18

10.0 DÉPANNAGE 18 11.0 SPECIFICATIONS 19

1.1 Consignes de sécurité

NE PAS INSTALLER VOTRE TERMINAL:

• Dans une armoire exiguë ou insuffisamment ventilée, directement sur ou sous un autre appareil, ou bien encore sur une surface qui pourrait obstruer les ouïes d'aération.

NE PAS EXPOSER LE TERMINAL ET SES ACCESSOIRES:

■ Aux rayons solaires directs, à la chaleur d’un appareil de chauffage, à la pluie ou à une forte humidité, à des importantes vibrations ou à des chocs qui pourraient l’endommager de façon irrémédiable, ni à des objets magnétiques comme des haut-parleurs, des transformateurs, etc. - Ne pas utiliser de cordon d'alimentation endommagé ; vous pourriez provoquer un incendie ou vous électrocuter. Ne pas toucher le cordon d'alimentation avec des mains mouillées sous peine d’électrocution. - Ne jamais ouvrir le capot. L’intérieur de l’appareil abrite des tensions qui peuvent désigner des risques d’électrocution. La garantie est annulée si l’appareil est ouvert. Si l’appareil est inutilisé pendant une longue période, le débrancher du secteur. - Ne pas nettoyer l’appareil avec de l’alcool ni du détergent ammoniaqué. Le cas échéant, nettoyer l’appareil avec un chiffon doux et propre humidifié d’eau savonneuse après l’avoir débranché du secteur. Veillez à ce que rien ne pénétre dans les ouïes de ventilation pour ne pas provoquer d’incendie ou d’électrocution. - Ne rien poser sur le dessus de l’appareil pour ne pas obstruer les ouïes d’aération et provoquer de surchauffe des composants.

Consignes de sécurité

• Ne pas ouvrir le couvercle de l'appareil sous peine de s'exposer à des chocs électriques et d'annuler la garantie. Ne confier l'entretien et la maintenance de l'appareil qu'à du personnel qualifié. Lorsque vous effectuez le branchement des câbles, veillez à ce que l'appareil soit débranché. Attendre quelques secondes après l'arrêt du terminal pour le déplacer ou débrancher un équipement. N'utiliser que des câbles et des rallonges qui soient compatibles avec la puissance absorbée de l'appareil. Vérifier que l'alimentation secteur corresponde à la tension indiquée sur la plaque signalétique située à l'arrière de l'appareil.

Si l'appareil ne fonctionne pas correctement alors que vous avez respecté strictement toutes les instructions de la présente notice, contactez votre revendeur.

1.2 Stockage

Votre appareil et ses accessoires sont conditionnés et livrés dans un emballage conçu pour les protéger contre les chocs électriques et l'humidité. Lorsque vous déballez l'appareil, vérifiez qu'il est complet et conservez l'emballage à l'écart des enfants. Pour transporter l'appareil ou le retourner dans le cadre de la garantie, remettez-le dans son emballage d'origine avec ses accessoires. Le non-respect de ces instructions aura pour effet d'annuler la garantie.

1.3 Installation de l'appareil

Nous vous conseillons de faire installer votre appareil par un professionnel. Si vous voulez néanmoins l'installer vous-même, procédez comme suit:

Munissez-vous de la notice d'utilisation de votre téléviseur et de votre antenne. Vérifiez que le câble HDMI ou PERITEL et les éléments extérieurs sont en bon état et que les connexions HDMI ou PERITEL sont correctement boulonnées.

Cette notice vous explique en détail comment installer et utiliser votre terminal. Les symboles utilisés sont les suivants:

ATTENTION: Signale une mise en garde.

CONSEILS: Signale une information importante ou utile.

MENU Fait référence à une touche de la télécommande ou du terminal (caractères gras)

Aller à Fait référence à une rubrique du menu affiché (caractères italiques)

1.4 Accessoires

Notice d'utilisation - Télécommande 2x piles (type AAA) Carte service TNTSAT

Remarque:

Les piles ne doivent pas être rechargées, démontées, court-circuitées ni mélangées à des piles d'un autre type.

1.5 Utilisation d'un périphérique USB

Il est recommandé d'utiliser un périphérique USB 2.0. Si votre périphérique n'est pas compatible avec les spécifications USB 2.0. Le bon fonctionnement de la lecture et l'enregistrement n'est pas garanti. Pour assurer un fonctionnement performant de votre périphérique USB, SVP formatez votre périphérique en FAT32 à l'aide du terminal. Les autres systèmes de fichiers ne sont pas supportés par le terminal. Si vous utilisez un disque dur externe (HDD), l'alimentation nécessaire au bon fonctionnement de votre disque dur n'est peut-être pas supportée par le terminal (5V / 500mA). Dans ce cas il faut connecter une alimentation adaptée à votre terminal. TRIAX ne peut pas garantir un bon fonctionnement avec tous les types de périphériques de stockage USB. Il est conseillé de ne pas sauvegarder d'informations importantes sur le périphérique de stockage USB utilisé avec le terminal. Nous vous conseillons de toujours sauvegarder les données sur un autre périphérique de stockage. TRIAX ne peut être tenu responsable pour toutes pertes d'information ou conséquences de ces pertes d'information.

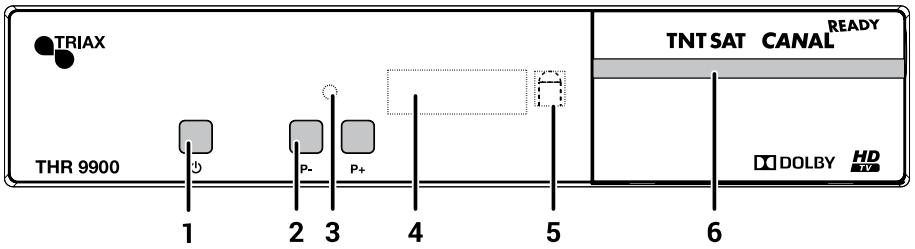

2.1 Façade

Fig. 1

1. Touche marche/arrêt

Mise en voille

1. P-/P+ Accéder à la chaîne précédente/suivante
2. Voyant ROUGE indique que le terminal est en voie
3. Afficheur à 4 caractères

En mode VEILLE, affichage de l'heure

En mode MARCHE, numéro du canal sélectionné

1. Récepteur IR Récepteur IR télécommande
2. Fente pour carte à puce

Insérer la carte TNTSAT avec la puce orientée vers le haut pour pouvoir accéder aux chaînes cryptées.

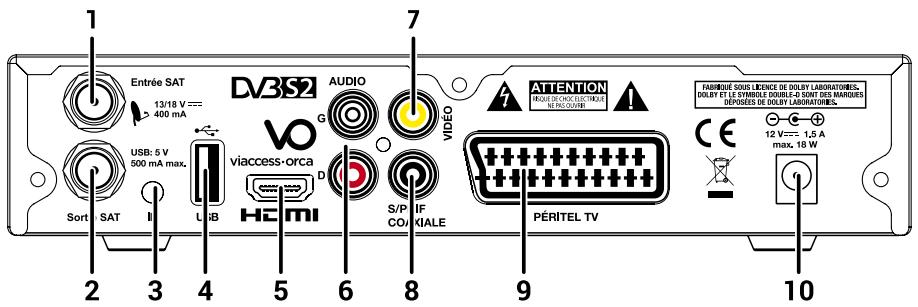

2.2 Face arrière

Fig. 2

1. Entrée SAT Permet de raccorder le câble coaxial provenant de l'antenne parabolique. 2. Sortie SAT Permet de connecter un autre terminal numérique.
2. Entrée extension infrarouge

Permet de connecter l'extension infrarouge

1. Port USB Permet de connecter un périphérique de stockage USB
2. Connecteur HDMI

Cette connexion permet de diffuser le signal vidéo en résolution HD vers votre TV equipped'une entrée HDMI. Cette connexion délivre le signal audio et vidéo sur un seul câble.

1. Connecteurs audio (gauche (G) et droit (D)) RCA

Permet de relier votre terminal à votre téléviseur ou à un amplificateur audio analogique par un câble RCA. La fiche rouge correspond au canal audio droit, et la fiche blanche au canal gauche.

1. Connecteur vidéo RCA

Permet de relier votre terminal à votre téléviseur par un câble RCA, les images seront en Définition Standard (SD).

8. Sortie audio numérique S/PDIF

Sortie coaxiale permettant de raccorder votre terminal à l'entrée de votre amplificateur audio numérique.

1. Péritel TV Permet de relier votre terminal à votre téléviseur avec un câble péritel, les images seront en Définition Standard (SD).
2. Câble d'alimentation

Votre terminal fonctionne avec une alimentation de 100 - 240 V AC (auto-réglable), 50/60 Hz +/-5%. Vérifiez que votre alimentation secteur réponde à ces caractéristiques avant de brancher votre terminal dans la prise murale.

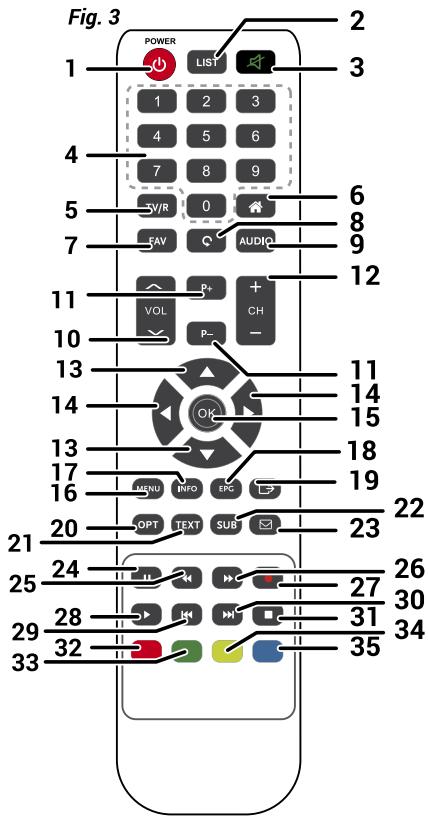

2.3 Télécommande

Fig. 3

1.	Mise en marche/arrêt du terminal
2.	LIST	Affiche la liste des satellites installés
3.	«	Coupe la sortie audio du terminal
4.	0~9	Contrôle des touches et changement de chaîne direct
5.	TV/R	Bascule entre les modes TV et RADIO
6.	«	Sans fonction
7.	FAV	Affiche la liste des groupes de canaux
8.	C	Revient au canal précédent
9.	AUDIO	Affiche la liste des langues audio disponibles pour le canal regardé
10.	VOL+/VOL-	Augmente/diminue le niveau du volume du terminal
11.	P+/P-	Permet de passer à la chaîne suivante / précédent
12.	CH+/CH-	Change le programme pour le programme précédent/suivant en l'absence de menu
13.	▲▼	Change le programme pour le programme précédent/suivant
14.	▲▼	Augmente/diminue le niveau sonore en l'absence de menu. Modifie les valeurs de réglage pour la rubrique de menu sélectionnée
15.	OK	Valide la rubrique de menu en surbrillance. En l'absence de menu, affiche la liste courante des canaux
16.	MENU	Affiche le menu principal
17.	INFO	Affiche les informations sur le canal en cours
18.	EPG	Affiche le guide des programmes sans menu
19.	→	Permet de quitter le menu ou sous-menu et annule la fonction en cours, le cas échéant
20.	OPT	Ouvre les réglages du format TV, ratio aspect et résolution
21.	TEXT	Affiche la page de télétexte, le cas échéant
22.	SUB	Affiche la liste des langues de sous-titrage disponibles pour le canal en cours. Affiche la liste des langues de télétexte disponibles pour le canal en cours
23.	☑	Donne accès aux messages de l'opérateur
24.	II	Démarre enregistrement «Pause live TV»
25.	«	Retour rapide lors de la lecture
26.	»	Avance rapide lors de la lecture
27.	●	Enregistre le programme de télévision sur le périphérique de stockage connecté
28.	»	Démarrer la lecture du fichier sélectionné dans le media player
29.	«	Retour à la piste précédent pendant la lecture
30.	»	Passer à la piste suivante lors de la lecture
31.	■	Stop la lecture du fichier sélectionné dans le media player
32.	ROUGE	Pour fonction télétexte et fonction spécifique dans le menu
33.	VERTE	Pour fonction télétexte et fonction spécifique dans le menu
34.	JAUNE	Pour fonction télétexte et fonction spécifique dans le menu
35.	BLEUE	Pour fonction télétexte et fonction spécifique dans le menu

2.4 Installation des piles

Fig. 4

Enlever le couvercle du compartiment de la télécommande et y insérer 2 piles AAA. Le schéma à l'intérieur du compartiment de la télécommande indique la manière correcte de placer les piles.

1. Enlever le couvercle. Positionner les piles. Fermer le couvercle.

Remarque:

Les piles ne doivent pas être rechargées, court-circuitées, mélangées ou utilisées avec d'autres types de piles. Pensez à recycler les piles usagées conformément à la législation en vigueur.

2.5 Utilisation de la télécommande

Fig. 5

Diriger la télécommande en direction du terminal numérique. La télécommande a un rayon d'action pouvant aller jusqu'à 7 m du terminal avec un angle de 60 degrés au plus.

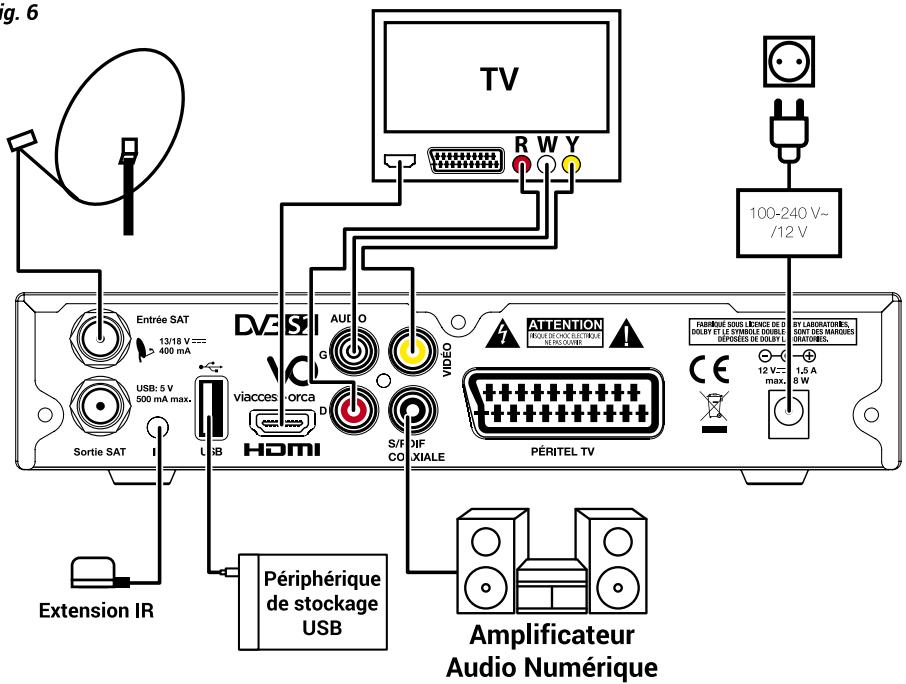

3.1 Branchement TV

Branchement par câble HDMI

Fig. 6

Connectez la sortie HDMI du terminal à l'entrée HDMI de la TV avec un câble HDMI. Vous bénéficierez ainsi d'images en Haute Définition.

Branchement avec un câble péritel ou RCA

Fig. 6

Raccorder le connecteur TV péritel situé à l'arrière du terminal au connecteur péritel (entrée péritel) de votre téléviseur. Les images délivrées seront en Définition Standard.

3.2 Branchement à l'amplificateur audio numérique

Fig. 6

Raccorder le connecteur S/PDIF situé à l'arrière du terminal à l'entrée correspondante de votre amplificateur.

3.3 Raccordement de la parabole au terminal

Fig. 6

Votre parabole doit être dirigée sur le satellite Astra à 19.2 Est. Demandez à votre revendeur d'orienter votre parabole sur ce satellite. Brancher un câble coaxial entre votre convertisseur LNB et le connecteur SAT Entrée de votre terminal.

Si vous raccordez votre terminal à un réseau de distribution local existant, vérifiez sur chaque entrée DiSEqC le satellite Astra 19.2°E est connecté. Si vous connectez le terminal sur votre

signal de réception existant, vérifiez sur quel connecteur DiSEqC votre entrée ASTRA 19.2 est connectée.

3.4 Connecter et utiliser une extension IR

Fig. 6

Une extension IR vous permet de placer le terminal hors de vue (dans un meuble) tout en pouvant le contrôler. Branchez le connecteur de l'extension IR à l'arrière du terminal. Placez le capteur IR de manière à ce qu'il puisse recevoir le signal de la télécommande. Une fois l'emplacement du capteur IR choisi. Retirez le film protecteur de l'adhésif à l'arrière du capteur, et collez-le en l'appuyant légèrement sur la surface où vous désirez le placer.

4.0 Première mise en MARCHE

Vérifiez que le terminal est correctement branché au téléviseur et à la parabole et que le signal est de bonne qualité. En cas de doute, consultez votre revendeur local, qui vérifiera votre installation et le signal satellite. Vérifiez que la prise du terminal est bien branchée dans la prise murale. Insérer la carte à puce TNTSAT puce vers le haut (contact doré vers le haut).

Mettre le terminal en marche. L'assistant d'installation apparait à l'écran s'il s'agit de la première mise en marche. Nous vous conseillons de suivre les étapes pas à pas. Cela vous facilitera la configuration du système et l'installation des canaux.

4.1 Sélection langue

Sélectionnez la langue OSD à l'aide des touches ▲▼ et appuyez sur OK pour désélectionner la langue de votre choix.

4.2 Préférences

Dans ce menu vous pouvez régler le format de sortie SD, la résolution de sortie HD, la norme péritel, le ratio aspect, la norme SPDIF, la norme HDMI, la langue audio et la langue sous-titre. S'il vous plaît consultez les notices des autres équipements connectés au terminal afin de sélectionner les réglages correspondants. Sélectionnez vos préférences à l'aide des touches et appuyez sur OK pour confirmer et continuer l'installation.

4.3 Contrôle parental

Ce menu vous permet de régler vos préférences de contrôle parental.

Verrouillage menu

Si activé, le code PIN sera demandé pour accéder au menu principal.

Niveau de maturité

Sélectionner la tranche d'âge correspondante aux programmes que vous ne souhaitez pas rendre accessibles aux enfants du même âge ou d'un âge inférieur.

4.4 Réglage code PIN

Il faut définir le code PIN et le confirmer. À l'aide des touches numérotées, entrez le code souhaité et confirmez-le. Il faut mémoriser ce code PIN, il vous sera demandé pour accéder à certains menus et certains programmes dont le niveau de moralité dépassent celui préréglé dans le terminal. Le code PIN "0000" n'est pas valide.

Remarque:

Si vous utilisez une carte CANAL+ CANAL READY, lorsque vous insérez la carte CANAL READY pour la 1ère fois, il faut entrer le Code PIN du terminal (criée lors de la 1ère installation) et ensuite le code de la carte CANAL READY. Les codes PIN de la carte et du terminal seront alors automatiquement synchronisés avec le code PIN de la carte CANAL+ CANAL READY.

4.5 Réglage de l'antenne

Votre parabole doit être dirigée sur le satellite Astra à 19.2° Est. Si un commutateur DiSEqC est monté entre le convertisseur de fréquences et le terminal, sélectionner l'entrée correspondante. Le cas échéant, régler progressivement la position de la parabole jusqu'à ce que les barres indiquant la puissance et la qualité du signal deviennent vertes.

Essayez d'obtenir une puissance et une qualité de signal optimales. Lorsque le signal ne peut plus être amélioré, fixez la parabole en position et appuyez sur la touche OK de la télécommande pour lancer la recherche de canaux.

Remarque:

Des barres indicatrices de puissance/qualité de signal de couleur rouge indiquent que votre parabole est dirigée sur le mauvais satellite.

4.6 Processus d'installation

Cet écran montre la progression de l'installation des canaux. Lors de la première installation, le terminal cherche les chaînes correspondantes au bouquet de la carte à puce insérée.

4.7 Sélection chaîne régionale

Une fois les chaînes de l'offre de service TNTSAT trouvées et enregistrées, il vous sera demandé de sélectionner le décrochement régional de chaînes nationales (en clair quel France 3 régional vous souhaitez voir lors des décrochages régionaux).

Le terminal affichera une liste de chaînes régionales (France 3) associées aux chaînes nationales.

À l'aide des touches ▲▼, sélectionnez la chaîne souhaitée et appuyez sur OK. Lorsque vous regarderez une chaîne nationale et qu'un décrochement régional sera diffusé, le terminal affichera automatiquement le contenu du décrochement régional préalablement sélectionné.

Vous pouvez modifier votre choix de chaine régionale dans le menu Organisation chaine - Editor Chaines régionales.

5.0 MENU principal

Appuyez sur la touche MENU, le Menu Principal s'affichera.

Tous les réglages et fonctions du terminal peuvent être opérés à partir du menu. Le menu principal est constitué de 6 sous-menus : Installation, Configuration Systèmes, Organisation Chaînes, Avancé, Carte à Puce.

5.1 Installation

Le menu installation contient les sous-menus suivants :

Réglages Satellite Permet de configurer votre parabole.

Éditeur Satellite Permet de modifier la liste des satellites.

Installation Manuelle Permet d'installer des chaînes à partir d'un satellite et d'un transpondeur préselectionnés.

Installation rapide Permet d'installer automatiquement l'offre des chaînes disponibles sur le satellite ASTRA 19.2°E dont l'offre de service TNTSAT.

5.1.1 Réglages satellite

Ce menu est destiné à configurer les paramètres de l'antenne.

Antenne No Avec une LNB type SINGLE utilise 1, pour un contrôle personnalisé sélectionnez Sortie DiSEqC si possible.

Type LNB Sélectionnez le type de convertisseur à l'aide des touches. Si vous choisissez le type Personnalisé, vous devez entrer dans la rubrique Fréquences LNB la fréquence de l'oscillateur local. Pour une utilisation avec une LNB standard, sélectionnez Universel.

Bass ssez dans la fenêtre qui apparait la valeur souhaitée à l'aide des touches numériques.

Haut ssez dans la fenêtre qui apparait la valeur souhaitée à l'aide des touches numériques.

Puissance LNB Ce réglage est disponible si le type de convertisseur sélectionné est Universal. Sélectionnez la valeur désirée à l'aide des touches

, ou sur Off pour désactiver le signal de commande.

LNB 22K Ce réglage est disponible si le type de convertisseur sélectionné est autre que Universal. Sélectionnez la valeur désirée à l'aide des touches. 22kHz ou sur Off pour désactiver le signal de commande.

Type de Switch Pour sélectionner le type de commutateur présent sur votre réseau câble. Sélectionnez Aucun, s'il n'y a pas de commutateur sur votre installation.

Entrée Switch Indiquez le numéro de l'entrée à laquelle est connecté le convertisseur.

Une fois vos réglages effectués, appuyez sur la touche ROUGE pour sauvegarder.

Ce menu permet de modifier la liste des satellites. À l'aide des touches , sélectionnez un satellite.

Editeur satellite (ROUGE) Permet d'éditer le nom et la position orbite du satellite sélectionné.

Ajouter satellite (VERT) Permet d'ajouter un nouveau satellite à la liste.

Supprimer satellite (JAUNE)

Permet de supprimer le satellite sélectionné.

Pour opérer la liste des transpondeurs du satellite sélectionné, appuyer sur la touche pour déplacer le focus sur la liste des transpondeurs.

Dans la liste des transpondeurs:

Editor Tp (ROUGE) Permet d'éditer les paramètres du transpondeur sélectionné.

Ajouter Tp (VERT) Permet d'ajouter un nouveau transpondeur.

Supprimer Tp (JAUNE) Pour supprimer le transpondeur sélectionné.

Sauvegarder (BLEU) Pour sauvegarder les modifications

5.1.3 Installation manuelle

Ce menu permet d'installer des chaînes à partir d'un satellite dans plusieurs modes.

Satellite Indique le nom du satellite.

Antenne No Indique le N° de la parabole utilisée. Vous pouvez changer les Réglages LNB. La description détaillée des réglages LNB est décrite en 5.1.1.

Transpondeur Déplacez le focus sur ce menu et appuyez sur OK, la liste des transpondeurs s'affichera à la droite de l'écran. Vous pouvez sélectionner un transpondeur afin de vérifier la force et la qualité du signal reçu. La liste des transpondeurs comporte des transpondeurs prédéfinis.

Mode Scan Sélectionnez Toutes les chaînes pour permettre au terminal de scanner et de sauvegarder toutes les chaînes "cryptées" pour installer seulement les chaînes cryptées et "FTA" pour installer seulement les chaînes en clair.

Type de service Sélectionnez Tous ou Radio seules ou TV seules

Une fois les réglages effectués, vous pouvez commencer la recherche des chaînes.

Appuyez sur la touche ROUGE pour installer les chaînes à partir de tous les transpondeurs du satellite.

Si le transpondeur que vous souhaitez scanner n'est pas sur la liste, appuyez sur la touche JAUNE pour installer les paramètres du transpondeur et appuyez sur la touche VERTE pour scanner le transpondeur ajusté.

5.1.4 Installation rapide

Choisissez ce menu et appuyez sur OK pour mettre à jour automatiquement la liste des chaînes de l'offre de service TNTSAT.

5.2 Configuration systèmes

Ce menu permet de configurer les paramètres Sorties, Langues, Contrôle parental, Réglages de l'heure et Information système

5.2.1 Réglages sorties

Dans ce menu vous pouvez régler le format de sortie SD, la résolution de sortie HD, la norme péritel, le format d'image (ratio Aspect), la norme S/PDIF, la norme HDMI. S'il vous plaît consultez les notices des autres équipements connectés au terminal afin de sélectionner les réglages correspondants. Vous pouvez également régler la durée d'affichage de la bannière d'information et le niveau de transparence du menu OSD.

Sélectionnez vos préférences à l'aide des touches « » et appuyez sur OK pour confirmer et continuer l'installation.

Une fois vos réglages effectués, appuyez sur la touche ROUGE ou VERTE pour sauvegarder les réglages.

5.2.2 Langue

Dans ce menu vous pouvez sélectionner la langue du menu OSD, de l'audio et des sous-titres. Déplacez le curseur à l'aide des touches ▲▼ ▲▶ pour changer les valeurs. Appuyez sur la touche ROUGE ou VERTE pour sauvegarder les réglages.

Mettez la langue des sous-titres sur Off si vous ne souhaitez pas de sous-titres

Appuyez sur la touche ROUGE ou VERTE pour sauvegarder les réglages.

5.2.3 Contrôle parental

Ce menu permet d'activer ou désactiver le verrouillage menu, de modifier le code PIN et de définir le niveau de maturité.

Le code PIN vous sera demandé pour accéder au Menu.

Verrouillage menu Si activé, le terminal vous demandera un code PIN pour accéder au menu principal. Activez cette fonction pour empêcher d'autres personnes de modifier vos réglages.

Si vous souhaitez changer le code PIN, entrez le code PIN courant dans le champ Code PIN actuel, ensuite entrez le nouveau code PIN dans le champ Nouveau code PIN et confirmez le nouveau code PIN dans le champ Confirmer code PIN

Niveau de maturité Certaines émissions ne sont pas destinées aux enfants. Choisissez un groupe d'âges dans la liste proposée (10; 12; 16; 18 ans) afin que le contrôle parental empêche vos enfants de regarder des programmes qui ne correspondent pas à leur tranche d'âge. Si le contenu du programme est destiné à une catégorie d'âge supérieure à celle qui est autorisée dans le terminal, il faudra entrer le code PIN avant de pouvoir afficher l'audio et la vidéo

5.2.4 Réglages de l'heure

GMT Si réglé sur On, l'heure se réglera automatiquement au démarrage. Si GMT est sur Désactivé, après arrêt de l'alimentation électrique, toutes les données dates et heures seront perdues. Il faut à nouveau les régler.

Fuseaux horaires Vous devez sélectionner votre fuseau horaire si vous ne désirez pas le mode Auto

Heure d’été Vous devez régler heures d’été sur On si disponible.

Date locale Réglez ce champ Si GMT est réglé sur Off

Heure locale Réglez ce champ Si GMT est réglé sur Off

Mise en vue automatique Vous aide à réduire votre consommation d'énergie.

Cette option mettra le terminal en veille si aucune commande n'est effectuée pendant un temps préalablement réglé, les réglages possibles sont OFF/1/2/3/4/5/6 heures.

Appuyez sur la touche ROUGE ou VERTE pour sauvegarder les réglages.

5.2.5 Information système

Ce menu indique les versions hardware et software du terminal.

5.3 Organisation chaînes

À l'écran Menu Principal, Sélectionnez ▲▼ pour Sélectionner le Organisation chaînes et appuyez sur OK ou ▷ pour accéder au menu, qui se compose des sous-menus Editor les chaînes, Manager de favors, Trier les chaînes et Editor chaîne régionales.

5.3.1 Éditeur chaîne

Ce menu permet de renommer, supprimer et verrouiller des chaînes

Renommer	Vous pouvez éoperator le nom des chaînes qui n'appartiennent pas à l'offre de service TNTSAT. Appuyer sur la touche JAUNE (renOMmer). Un clavier virtuel s'affichera à l'écran. Sélectionnez les lettres à l'aide des touches fléchéées. Pour effacer un caractère, sélectionnez le symbole « et appuyez sur OK. Une fois terminée appuyez sur la touche BLEUE pour sauvegarder le nouveau nom.
Verrouillage	Cette fonction permet de bloquer l'accès à certains canaux. Appuyez sur la touche VERTE pour verrouiller/déverrouiller les canaux de votrechoix. Les canaux verrouillés sont repérés par un symbole Cadenas. Pour pouvoir regarder une chaîne verrouillée, vous devrez saisir cettecode PIN. La chaîne sera verrouillée dans toutes les listedes.
Supprimer	Vous ne pouvez pas supprimer les chaînes apparanten à l'offre de service TNTSAT. Appuyez sur la touche ROUGE pour sélectionner le canal à supprimer. Pour déslectionner un canal, sélectionnez le et ré-appuyez surla touche JAUNE. Le ou les canaux ne seront définitivement supprimés que lorsque vous aurez appuyé sur la touche BLEUE (sauvegarder).

Attention:

Après sauvegarde, le ou les canaux seront supprimés de toutes les listes. Pour annuler l'opération de suppression, vous pouvez appuyer sur la touche l

5.3.2 Manager de favoris

Ce menu permet d'organiser vos listes de programmes favoris. Vous ne pouvez pas modifier la liste des chaînes de l'offre de service TNTSAT.

Vous pouvez créer vos propres listes de favoris. Sélectionnez un groupe FAV1, FAV2, FAV3, FAV4, FAV5, FAV6, FAV7 et appuyez sur la touche pour déplacer le focus sur la liste de chaînes. Dans la liste de chaînes sélectionnée, la chaîne que vous souhaitez ajouter à la liste de favoris et appuyez sur OK pour la marquer. Un petit cœur apparait à côté de la chaîne. Répétez l'opération pour toutes les chaînes que vous souhaitez ajouter à la liste de favoris.

Appuyez sur la touche JAUNE ou VERTE pour sauvegarder les modifications.

Pour déplacer/trier les chaînes dans une liste, merci de vous référer au point 5.3.3

5.3.3 Trier les chaînes

Ce menu permet de classer les chaînes à un emplacement spécifique dans les listes de favoris uniquement. Cette fonction concerne uniquement les canaux qui ne font pas partie de l'offre de service TNTSAT, il est interdit par l'opérateur à l'utilisateur de modifier l'ordre des chaînes de l'offre de service TNTSAT.

Changer la position d'une seule chaîne

À l'aide des touches ▲▼ ▲▶, sélectionnez la chaîne que vous souhaitez déplacer. Appuyez sur la touche VERTE. La chaîne à déplacer sera alors marquée par un petit rectangle bleu. Vous pouvez alors désigner le nouvel emplacement du canal à l'aide des touches ▲▼ ▲▶. Appuyez sur OK pour confirmer la nouvelle position de la chaîne. Pour enregistrer le nouvel ordre des canaux, appuyez sur la touche JAUNE (enregistrer) ou BLEUE (sauvegarder et sortir).

Vous pouvez trier les chaînes de vos listes de chaînes favorites et donc modifier le N° des chaînes dans la liste lorsqu'vous êtes dans le menu trier les chaînes, appuyez sur la touche FAV, sélectionnez la liste que vous souhaitez et réordonnez et appliquez la procédure indiquée précédemment.

5.3.4 Editor chaîne régionale

Ce menu permet de changer de chaîne régionale préférée. Sélectionnez la chaîne régionale de votre choix sur la liste affichée et appuyez sur OK pour confirmer votre sélection.

5.4 Avancé

Ce menu est composé de Programmateur, Explorateur fichiers, Mise à jour et Réglages Usine.

5.4.1 Programmateur

Vous pouvez programmer votre terminal pour effectuer des actions telles que des enregistrements. Appuyez sur la touche ROUGE pour créer une programmation d'enregistrement.

Les réglages suivants sont disponibles.

Cycle Utiliser les touches pour choisir entre Une fois, Quotidien, Hebdomadaire.

Hebdomadaire Disponible si le cycle est hebdomadaire. Sélectionnez le jour de la période de votre besoin.

Type de programme Vous pouvez choisir entre lecture, enregistrement, mise en veille, démarrage.

Date de départ Vous pouvez régler la date. Appuyer sur OK pour afficher le calendrier.

Heure de départ Utilisez les touches NUMEROTÉES pour entrer l'heure de départ souhaitée.

Durée Utilisez les touches NUMEROTÉES pour rentrer la durée souhaitée.

Chaîne Appuyer sur la touche OK pour afficher la liste des chaînes en cours et sélectionner avec les touches de navigation. Vous pouvez sélectionner TV ou radio à l'aide de la touche TV/R.

Rappel Choisissez combien de secondes vous serez averti avant le programme

Appuyez sur la touche ROUGE pour sauvegarder les modifications.

5.4.2 Explorateur de fichier

Lecture des fichiers préalablement enregistrés

Tous les programmes enregistrés seront dans le dossier DVR de votre périphérique de stockage USB. Ouvrez ce dossier comme décrit ci-dessus et sélectionnez l'enregistrement de votre choix. Appuyez sur OK pour commencer la lecture. Pendant la lecture, les fonctions disponibles sont:

Avance et retour rapide.

Ou Revenir à l'explorateur de fichier.

5.4.3 Mise à jour

Ce menu permet de mettre à jour le logiciel du terminal, sauvegarder et restaurer les données de réglages des chaînes du terminal. Appuyez 2 fois sur OK

Vous avez le choix entre : ROUGE Mise à jour logiciel, VERTE Sauvegarder base de données, JAUNE Restaurer base de données.

Mise à jour Logiciel Assurez-vous que le fichier de mise à jour est bien copié sur le dossier racine du périphérique USB et que ce dernier soit bien connecté au terminal. Appuyez sur la touche ROUGE pour lancer la mise à jour. Après la mise à jour le terminal s'éteindra et redémarrera. L'avancée de la mise à jour s'affichera sur la façade du terminal.

ATTENTION: Ne JAMAIS éteindre le terminal ou déconnecter le périphérique USB pendant la mise à jour.

Sauvegarde base de données

Appuyez sur la touche VERTE pour sauvegarder les données des chaînes et des réglages du terminal sur le périphérique USB. Un fichier "dbase.bin" sera créé sur le dossier racine du périphérique USB.

Restaurer base de données Appuyez sur la touche JAUNE pour restaurer les données préalablement sauvegardées sur le fichier "dbase. bin" créé sur le dossier racine du périphérique USB.

Cette sauvegarde des données permet la copie de liste de chaînes entre terminaux. Il suffit de préparer une liste sur un terminal dit « maître » puis à l'aide de la procédure décrite ci-dessus de programmer d'autres terminaux dits « esclaves ». Ceci permet un gain de temps très appréciable s'il fallait régler plusieurs terminaux avec la même liste de chaînes.

5.4.4 Réglages usines

Cette action effacera tous les réglages et toutes les chaînes installées. Le terminal redémarrera sur le menu installation. Appuyez sur OK, le code PIN vous sera demandé avant le « réglage usine »

5.5 Carte à puce

Quand la carte est en place, vous pouze acceder à ce menu pour obtenir les informations sur l'activation des droits de la carte, GERER les échéances et le code PIN.

Niveau de maturité	Certains contenus de programme ne sont pas prévus pour des enfants. Choisissez un âge entre 0 et 15. Le niveau de moralité correspond à l'âge de l'enfant en diminuant de 3 ans. Par exemple vous avez un enfant de 6 ans, dans ce cas vous doivent avoir choisisir 3 comme niveau de moralité. Si vous enfant a 10 ans, choisissez 7 comme niveau de moralité.
Boîte de message	Dans ce menu vous pouze dire les messages qui sont envoyés par l'opérateur.
Changer code PIN	Permet de modifier le code Pin de la carte. Il faut saisir le code existant (ancien), puis enter et confirmer le nouveau.
Consultation	Dans ce menu, vous pouze vérifier l'adresse unique de votre carte à puce et vérifier le statut de vos droits.
Identification du terminal	L'information de ce menu pourrait être nécessaire quand vous appelez le centre d'accel. Vous pouze obtenir, l'adresse unique de votre carte, la version du système inclus par Viaccess, le nombre de série de votre terminal, la version de logiciel et la version de chargeur installée dans votre terminal ainsi que la version du matériel.

Remarque:

Si vous utilisez une carte CANAL+ CANAL READY, lorsque vous insérez la carte CANAL READY pour la 1ère fois, il faut d’abord entrer le Code PIN du terminal (criée lors de la 1ère installation) et ensuite le code de la carte CANAL READY. Les codes PIN de la carte et du terminal seront alors automatiquement synchronisés avec le code PIN de la carte CANAL+ CANAL READY.

6.0 Mise à jour automatique de la LISTE des chaînes

La liste de chaînes de la TNT disponibles par satellite avec TNTSAT sera mise à jour automatiquement par le terminal chaque fois que le diffuseur modifie la liste, ajoute de nouvelles chaînes, supprime des chaînes ou modifie des noms de chaînes. Le terminal mettra aussi la liste de chaînes à jour si une nouvelle liste est proposée par l'offre de service TNTSAT. La mise à jour prendra quelques instants, s'il vous plaît patientez, pendant le processus un message correspondant sera affiché à l'écran.

7.0 Mise à jour logiciel automatique

Chaque fois que vous terminez l'allumage, il vérifie la disponibilité d'une mise à jour du logiciel. Si un nouveau logiciel est disponible, il vous sera demandé de procéder à la mise à jour. Confirmez la mise à jour. Afin de lancer la mise à jour, le processus est indiqué sur l'afficheur avant du terminal. Une fois la mise à jour terminée, votre terminal redémarrera automatiquement. Dans certains cas, le diffuseur peut décider d'imposer la mise à jour. Le cas échéant, la mise à jour s'effectuera sans votre confirmation.

Remarque:

Vous ne pouvez pas refuser une mise à jour plus de 2 fois. Si vous refusez la mise à jour 2 fois, lors de la mise en marche suivante le terminal commencera la mise à jour automatique.

Attention:

Ne pas déconnecter votre terminal de l'alimentation électrique et du signal d'antenne pendant la mise à jour logiciel.

8.1 Guide des programmes (EPG)

L'EPG affiche le programme des émissions pour la chaîne en cours. La disponibilité de l'EPG dépend de l'organisme de diffusion. Le guide peut donc ne pas être disponible pour toutes les chaînes.

En mode visualisation, appuyez sur le bouton EPG, le menu EPG apparaitra.

Choisissez la chaîne dans la liste à l'aide des touches ▲▼. Pour naviguer entre la liste des chaînes et la liste des programmes, utilisez les touches ≦▶. Surlignez le programme de votre choix pour faire apparaitre la description courte du programme à l'aide des touches ≦▶ ▲▼.

L'écran se divisera en 3 parties principales. Sur le côté gauche, vous trouverez la liste des chaînes. Sur le côté droit, vous trouverez la liste des programmes et en partie inférieure, un texte qui fournit une description courte, ainsi que l'heure de début et de fin du programme.

Sélectionnez le jour suivant précédent du programme à l'aide des touches ROUGE/VERTE.

La touche JAUNE permet d'afficher davantage d'informations sur l'émission.

Vous sous-poucerez programmer un enregistrement ou une action pour le programme sélectionné directement en appuyant sur la touche BLEUE.

Dans les détails du programme:

Faites défiler les informations à l'aide des touches ▲ ▼.

Pour revenir à la liste des programmes, appuyez sur 3.

8.2 Regarder un programme protégé par le contrôle parental

Il vous sera demandé d’entrer le code PIN pour regarder les programmes avec un niveau de contrôle parental supérieur à celui réglé dans le terminal. Vous avez 3 tentatives pour entrer le code valide. Si vous n’entrez pas le code valide après 3 tentatives, le terminal ne vous permettra pas d’effectuer une nouvelle tentative avant 15 minutes.

8.3 Bannières de zapping et d'information

La bannière de zapping s'affiche automatiquement chaque fois que vous changez de chaîne en mode normal. Elle renseigne sur le nom du satellite, la date et l'heure, le numéro de canal et le nom de l'émission en cours, le programme et sa date d'échéance. La durée d'affichage de la bannière de zapping peut être modifiée dans le menu de réglages système Réglage de l'affichage à l'écran.

Pour afficher la bannière d'information, appuyez sur la touche INFO.

La bannière de zapping renseigne aussi sur la prochaine émission et son programme, l'existence du sous-titrage et du télétexte sur la chaîne en cours, le mode son, l'existence du son numérique.

La bannière d'information peut basculer entre mode étendu et signal par appui sur la touche ROUGE (étendu) et VERTE (signal). En mode étendu, un bref résumé (s'il existe) du programme en cours peut être affiché.

En mode signal, les informations qui s'affichent sont d'ordre technique : paramètres du répéteur, PID audio et vidéo du canal en cours, puissance et qualité du signal.

8.4 Listes des chaînes

Pour afficher à l'écran la liste des canaux en cours, appuyez sur OK en mode visualisation. Sélectionnez le canal à l'aide des touches ▲▼◁▷ et appuyez sur OK pour passer en mode visualisation plein écran.

Commutez entre TV et radio à l'aide de la touche TV/R.

Vous pouvez aussi ajouter des chaînes à vos groupes de favoris directement à partir de cette liste en appuyant sur la touche VERTE.

8.5 Sélection de la liste favoris

Sélectionnez une liste de favoris en appuyant sur la touche FAV de la télécommande à l'aide des touches ▲▼ et appuyez sur OK pour confirmer la sélection.

Ajouter aux FAV à l'aide des touches VERTE et JAUNE vous permet directement d'ajouter ou supprimer une chaîne favorite à partir des listes FAV1 à FAV7. Un symbole en forme de cœur apparaît à côté du nom des chaînes ajoutées. Vous pouvez sortir des listes favoris à l'aide de la touche LIST en sélectionnant Tous réseaux

8.6 Sélection satellite

Si vous avez installé des chaînes provenant de plus d'un satellite, utilisez la touche LIST de la télécommande. La liste des satellites s'affichera. Sélectionnez un satellite à l'aide des touches ▲▼ et appuyez sur OK pour confirmer.

8.7 Sélection de la langue son

Appuyez sur la touche AUDIO de la télécommande. À l'aide des touches , sélectionnez dans la liste la langue souhaitée pour le son. À l'aide des touches , sélectionnez la voie pour le son : gauche, droite ou stéréo. Choisissez la langue audio à l'aide des touches . Vous pouvez sélectionner plusieurs langues audio si diffusées.

Appuyez sur OK pour confirmer.

8.8 Fonction télétexte

En mode visualisation des chaînes, appuyez sur la touche TEXT. Si le télétexte est disponible en plusieurs langues, sélectionnez la langue de votre choix dans la liste. Utilisez les touches NUMÉROTÉES pour naviguer entre les pages. Appuyez sur pour retourner au visionnage des chaînes.

8.9 Fonction sous-titres

En mode visualisation des chaînes, appuyez sur la touche SUB. La liste des langues de sous-titrage disponibles s'affiche à l'écran.

À côté du nom de la langue, apparaitra l'information additionnelle montrée comme DVB-N; DVB-HH.

DVB-N Signifie des sous-titres pour les personnes ayant une audition normale

DVB-M Signifie des sous-titres pour les personnes malentendantes ou ayant une audition faible

OFF Arrêt des sous-titres

Sélectionnez la langue à l’aide des touches et confirmez par OK. Pour désactiver le sous-titrage, CHOISSEZ DÉSACTIVÉ dans la liste de langues.

9.1 Enregistrement instantané

Votre terminal permet d'effectuer des enregistrements instantanés du programme que vous regardez. Appuyez simplement sur ● pour démarrer l'enregistrement. Pour entrer la durée souhaitée de l'enregistrement, appuyez sur ● une nouvelle fois et utilisez les touches 0~9 pour rentrer la durée d'enregistrement souhaitée. Pendant l'enregistrement, une bannière indiquant le temps d'enregistrement écoulé sera affichée en haut à droite de l'écran. Pour arrêter l'enregistrement, appuyez sur la touche ■.

9.2 Enregistrement « direct différent

Votre terminal permet d'effectuer des enregistrements « Direct différé ou Timeshift ». Pour démarrer la fonction Direct différé, appuyez sur la touche II. La vidéo sera en pause et le son sera coupé. Pour reprendre le programme là où vous l'avez laissé, appuyez de nouveau sur II.

REMARQUE:

S'il vous plaît connectez un périphérique de stockage USB avec suffisamment de mémoire libre. Pour enregistrer un programme HD un périphérique de stockage « haute vitesse » est nécessaire.

10.0 Dépannage

Un dysfonctionnement du terminal peut avoir de multiples causes. Vérifiez l'appareil comme indiqué ci-dessous. S'il ne fonctionne toujours pas correctement après contrôle, contactez votre revendeur. Ne pas ouvrir le capot du terminal, cela peut être dangereux.

Symptôme	Cause	Recours
Les LED de la façon ne s'allument pas.	Le cordon d'alimentation n'est pas branché.	Vérifiez que le cordon d'alimentation est bien branché dans la prise murale.
Pas d'image ou de son.	Mauvais branchement de la sortie audio/vidéo du terminal au téléviseur.	Branchez correctement la sortie A/V du terminal au téléviseur.
	Son coupé.	Appuyez sur la touche Ⓞ.
	TV hors tension.	Allumez le téléviseur.
Pas d'image.	Le terminal ne recoit pas de signal.	Vérifiez le cable d'antenne; remplacez ou resserrez sa connexion au terminal.
	Valeurs incorrectes pour certains paramètres du tuner.	Dans le menu installation, régler correctement les valeurs des paramètres du tuner.
	Mauvaise orientation de la parabole.	Vérifiez la puissance du signal et orientez correctement la parabole.
La télécommande ne fonctionne pas.	Il n'y a pas de piles dans la télécommande ou les piles sont à plat.	Vérifiez que les piles soient correctement insérées dans la télécommande. Vérifiez les piles; si elles sont à plat, les replacer. Les recycler SVP.

Démodulateur

Modulation:

QPSK, 8PSK

Débit de symboles d'entrée:

2~45 Ms/s

Signaux SCPC & MCPC des satellites à bande Ku

Syntoniseur

Front:

DVB-S/DVB-S2

Gamme des fréquences d'entrée :

950-2150MHz

Impedance RF:

75 Ohms +/- 5%

Niveau de signal:

-65 ~ -25 dBm

Impédance du signal d'entrée:

75 Ohms ± 5%

Puissance LNB polarisation:

13/18 V, 400 mA, protégé contre les surcharges

Versions DiSEqC :

1.0, 1.1

Vidéo

Débit d'entrée:

60 Mbit/s max.

Résolution vidéo :

SD 720 x 576p; HD: 1920 x 1080p, 1920 x 1080i, 1280 x 720p

Format d'image (conversion):

Lettre Box, Pan & Scan

Audio

Vitesse d'échantillonnage:

32,44.1,48 kHz

Modes audio:

Stereo, Mono

Mémoires et système

Processeur:

STIH237 @ 650 MHz

Memoire flash:

4 MB SPI + 128 MB

Mémoire système:

256 MB

Connecteurs

Entree SAT

Sortie SAT

USB interface

USB 2.0 Grande vitesse

Connecteur type A

Charge maximale : 5V / 500mA (max.)

Caractéristiques générales

Alimentation :

Gamme des tensions d'entrée:

Tension en sortie:

Puissance consommée:

Consommation en veille:

Température de fonctionnement:

Température de stockage:

Gamme d'humidité de fonctionnement:

Taille (L × D × H) en mm:

Poids:

Adaptateur externe

100 - 240 V AC 50/60 Hz.

DC 12V,1,5A

18 W max., typique 10 W

max. 1,0 W

0 +40^

-10~+50°C

10~85% RH, non condensé

210 × 136 × 42

0,59 kg

Le terminal est conforme à la norme EN 60065.

Le produit est conforme aux exigences de base et aux autres dispositions et directives applicables 2004/108/EC et 73/23/EC, RoHS 2002/95/EC

Sujet à modification. En conséquence de la recherche et du développement continu, les spécificités techniques, le design et l'apparence du produit peuvent changer. Fabriqué sous licence de Dolby Laboratories. Dolby est une marque enregistrée du laboratoire Dolby, HDMI, le logo HDMI et « High-Definition Multimedia Interface » sont des marques ou des marques enregistrées appartenant à HDMI Licensing LLC aux États-Unis et dans les autres pays. ASTRA est une marque déposée de SES ASTRA, TNTSAT et CANAL READY sont des marques de GROUPE CANAL+, Viaccess est une marque de Viaccess, tous les autres produits ou marques sont des marques déposées de leurs propriétaires respectifs.

TOUTE UTILISATION DE CE PRODUIT, AUTRE QUE PERSONNELLE CONFORME À LA NORME MPEG-2 POUR CODER DES INFORMATIONS VIDEO SUR SUPPORT EST STRICTEMENT INTERDITE SANS UNE LICENCE CONFORME AUX BREVETS APPLICABLES DANS LE PORTEFEUILLE DE BREVETS MPEG-2 QUI EST DISONIBLE AUPRES DE MPEG LA, LLC, 6312 S. Fiddlers Green Circle, Suite 400E, Greenwood Village, Colorado 80111 USA

CE PRODUIT EST SOUS LICENCE DU PORTEFEUILLE DE BREVETS AVC POUR L'UTILISATION PERSONNELLE ET NON COMMERCIALE ET DES FINS (i) D'ENCODER DE LA VIDEO EN CONFORMITE AVEC LA NORME AVC ("AVC video") ET / OU (ii) DECODER DES VIDEOS AVC ENCODEES PAR UN CONSOMMATEUR ENGAGE DANS UNE ACTIVITE PERSONNELLE ET NON COMMERCIALE ET / OU OBTENUE PAR UN FOURSINSEUR DE VIDEO AutorISE A FOURNIR DES VIDEOs AVC. AUCUNE LICENCE EST ACCORDEE OU IMPLICITE POUR TOUTE AUTRE UTILISATION. DES INFORMATIONS SUPPLEMENTaires PEUVENT ETRE OBTENUES AUPRES DE MPEG LA, LLC HTTP://www. mPEGLA. COM

Ce produit contient un ou plusieurs programmes protégés par les lois internationales et américaines sur les droits d'auteur des œuvres non publiées. Elles sont confidentielles et la propriété de Dolby Laboratories. Leur reproduction ou divulgation, en tout ou en partie, ou la production d'œuvres dérivées sans la permission expresse de Dolby Laboratories est interdite. Droit d'auteur 2003-2009 par Dolby Laboratories. Tous droits réservés.

En cas de problème sur votre produit, veillez contacter votre revendeur TRIAX auprès duquel vous l'avez acheté.

www. triax. fr

triax.com/support
