MODE D'EMPLOI AVALON HOYT
2-3. Installation de la Mémoire Systeme
La carte mère fournit 2 emplacements DDR DIMM de 184-broches pour les extensions mémoire. La taille mémoire minimum requise est de 64MB et le maximum est de 2GB SDRAM. Pour creer une aire mémoire, certaines régles doivent être respectées. Les régles suivantes permettent des configurations optimes.
Pour creer un espace mémoire, certaines régles doivent être suivies. L'ensemble de régles suivant permet une configuration optimum.
L'espace mémoire est de 64 ou 72 bits (avec ou sans parité).
- Les modules peuvent être placés dans n'importe quel ordre.
Supporte les modules DDR DIMM de simple ou double densité.
Table 2-1. Configurations mémoire validates
| Banque | Modules mémoire | Mémoire totale |
| Bank 0,1 (DIMM1) | 64,128,256,512MB,1GB | 64MB ~ 1GB |
| Bank 2,3 (DIMM2) | 64,128,256,512MB,1GB | 64MB ~ 1GB |
| Mémoire système totale | 64MB ~ 2GB | |
Attention
L'électricité statique risque d'endommager les composants électroniques de l'ordinateur ou des plateaux optionnels. Avant de commencerces procédures, veuillez vous assurer de vous décharger de toute électricité statique en touchant rapidement un objet metallique mis à terre.
- Eteignez Your ordinateur et debranchez le cordon d'alimentation CA.
- Localisez le socle DDR DIMM.
- Pressez les deux languettes d'éjection du socle DDR DIMM vers l'extérieur.
- Insérez le module de mémoire dans le socle DIMM. Veuillez notes comment le module va sur le socle. Cela assure que le module DIMM ne peut s'enforcer dans son socle que d'une seule façon.
- Pressez fermement le module d'emémoire dans le socle DDR DIMM jusqu'à ce que les deux languettes d'éjection aillent en place.

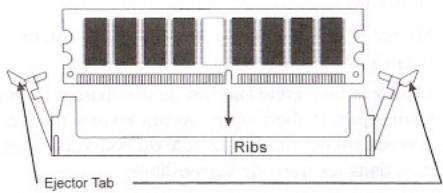

Figure 2-4. Installation du module de mémoire
2-4. Connecteurs et Contacts
A l'intérieur d'un ordinateur, il y a plusieurs cables et connecteurs qui doivent être connectés. Ces derniers sont généralement connectés un par un aux connecteurs localisés sur la carte mère. Vous doivent faire attention au sens de connexion que chaque cable peut avoir et notez soignement la position de la première broche.
Nous allons vous montré ici tous les connecteurs et contacts et comment les connecter. Veuillez dire cette section entiere avant d'essayer de finir l'installation de tout votre matériel dans le boitier. Un diagramme complet est à votre disposition à la section 1-3 pour vous permettre de localiser facilement tous les connecteurs que nous allons mentionner ici.
Tous ces connecteurs et contacts presentes dans cette section dependront de votre configuration système.
Vou n'aurez pas à mettre en place certains d'entre eux selon vos péripériques.
Avertissement
Veuillez toujours éteindre votre ordinaire etsterol le cordon d'alimentation de toute alimentation avant d'ajouter ou d'enlever un composant de cette système. Ne pas faire cela peut endommager voire carte mère ou/et vos périhériques. Ne rebranchez le cordon d'alimentation qu'une fois avoir tout vérifier soignement.

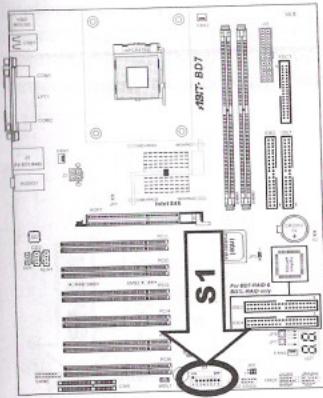

(1). S1: Contact DIP
Ces commutateurs vous permettent d'ajuster manuellement la vitesse du FSB.


S1
Tableau 2-1. Configuration de S1
| SW. | Position | Configurations | Default |
| 1 | MARCHE | Utiliser la fréquence par défaut du CPU | MARCHE |
| ARRET | Utiliser S1: “2” Configurations des fréquences | ||
| 2 | MARCHE | Sélection de Fréquence CPU sur 100MHz | ARRET |
| ARRET | Sélection de Fréquence CPU sur 133MHz | ||
| 3 | (Réservé) | ARRET | |
| 4 | (Réservé) | ARRET | |
| 5 | (Réservé) | ARRET | |
| 6 | (Réservé) | ARRET | |
| 7 | MARCHE | Utiliser CNR LAN | ARRET |
| ARRET | Utiliser On-board LAN | ||
| 8 | MARCHE | Déactivier SoftMenu | ARRET |
| ARRET | Activier SoftMenu | ||
