MODE D'EMPLOI SYSTEME COMPLET TRIGGER ORAY

QUALITE Savoir-faire depuis 1947

La société ORAY, basée au Sud-Ouest de la région parisienne, à Dourdan, a pour vocation :

la conception, la fabrication et la commercialisation

d'écrans de projection et d'accessoires audiovisuels.

Soucieuse d'offrir le meilleur rapport qualité-prix sur l'ensemble de ses gammes, un soin particulier est accordé au choix des matériaux, à la qualité d'assemblage et au design innovant du produit.

Recherche ueille technologique

Par sa recherche permanente de nouveaux produits et le souhait de s'adapter au plus près des évolutions des techniques de projection, l'entreprise dirigée par Eric Cantarel et son équipe d'une cinquantaine de salariés est la numéro 1 en France de l'écran de projection et compte parmi les leaders mondiaux.

Active sur tous les fronts, du cinéma à l'enseignement, du palais des congrès au home cinema, de l'entreprise au simulator, toutes les projections ou rétro projections sont maîtrisées et intégrées dans une des gammes les plus complètes au monde. Présente dans une cinquantaine de pays, Oray est capable d'accompagner ses distributeurs dans les projets les plus ambitieux.

Environnement développement durable éco-socio conception

La société Oray a toujours été soucieuse d'inscrire ses activités dans un cadre de responsabilité vis-à-vis de ses parties prenantes, sociétal et environnemental.

Ces engagements l'ont amenée à mettre en œuvre de nombreuses actions en vue d'améliorer sa performance globale :

performance Économique performance Sociale performance Environnementale.

C'est pourquoi nos nouveaux écrans ont fait l'objet d'une ÉCO-SOCIO-CONCEPTION.

Bilan carbone, amélioration de l'isolation par thermographie infra-rouge, système de management des processus environnementaux, la Société Oray s'inscrit dans le cadre d'un modèle économique tourné vers l'avenir.

Écrans

P5 ORION HC

P6 ORION PRO

P7 ORION TENSIONNE

P8 HCM3

P9 SQUARE

P10 PANTOSCREEN

P12 GFO

P13 NO LIMIT

P14 POLICHINELLE

P16 SUPER GEAR

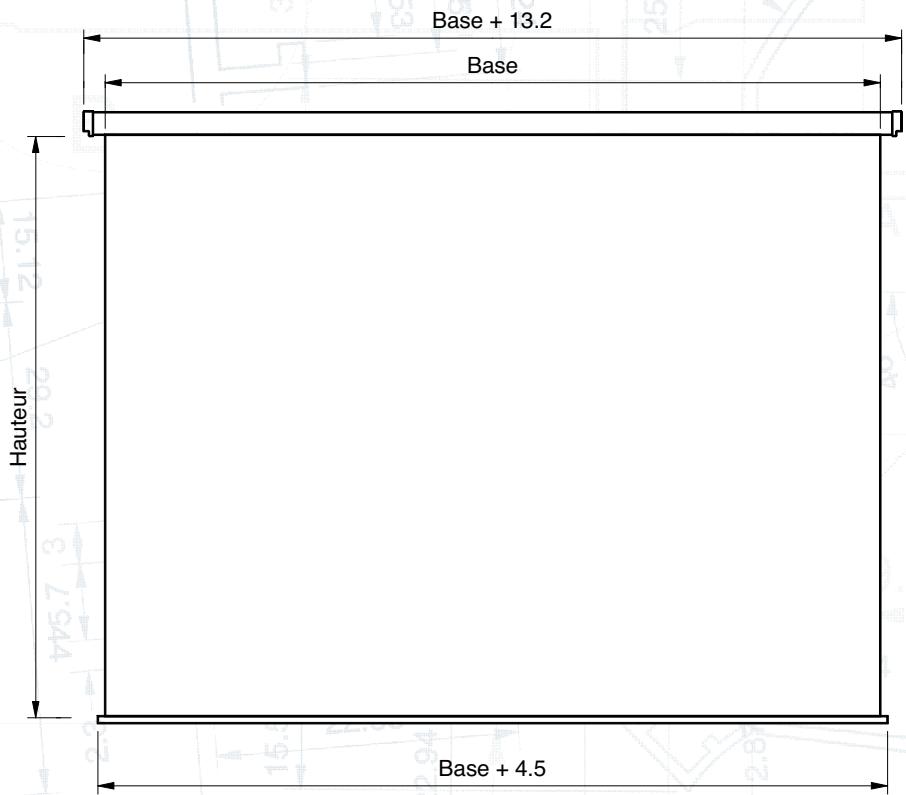

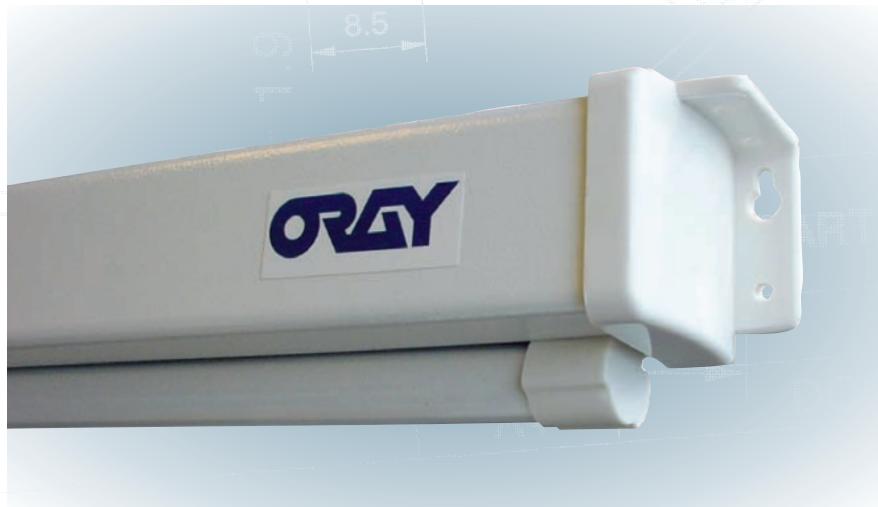

P17 ORAY 2000

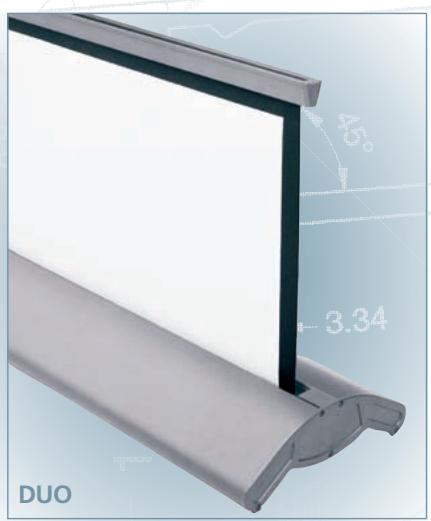

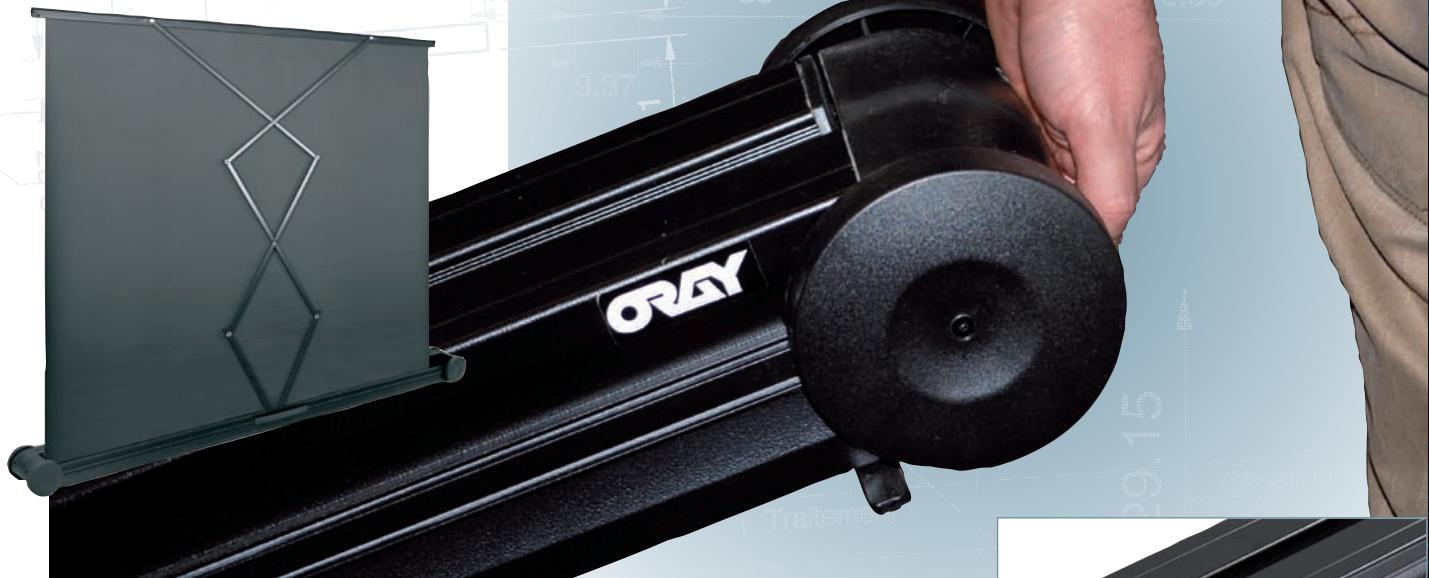

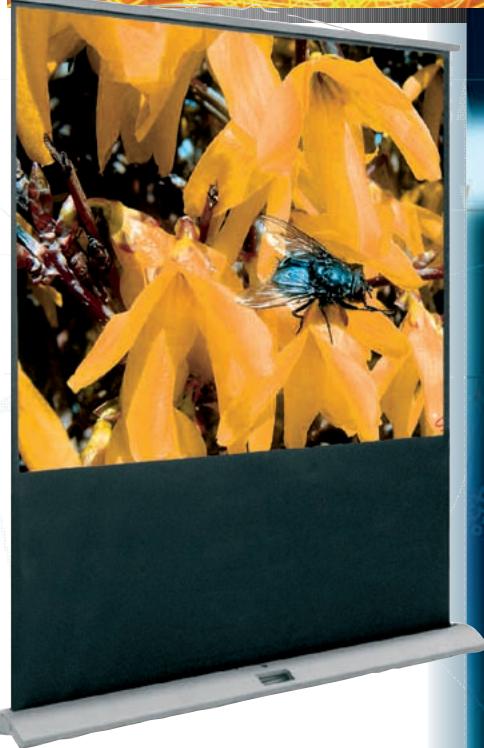

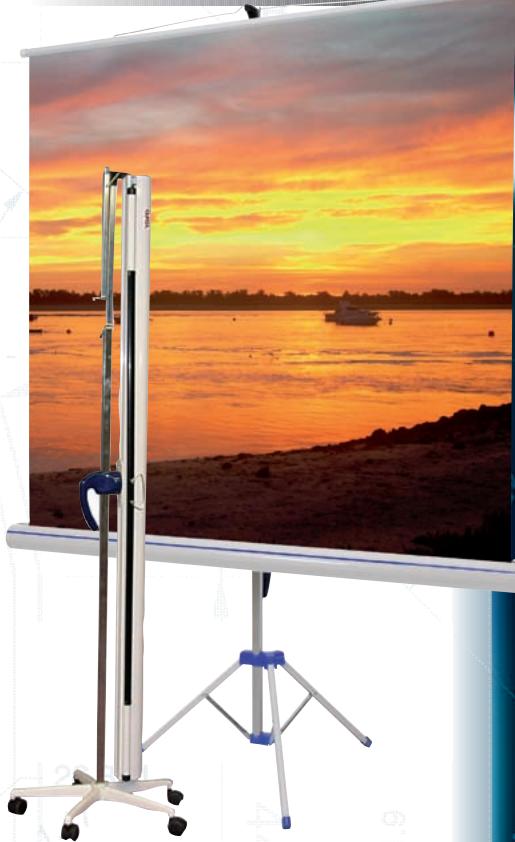

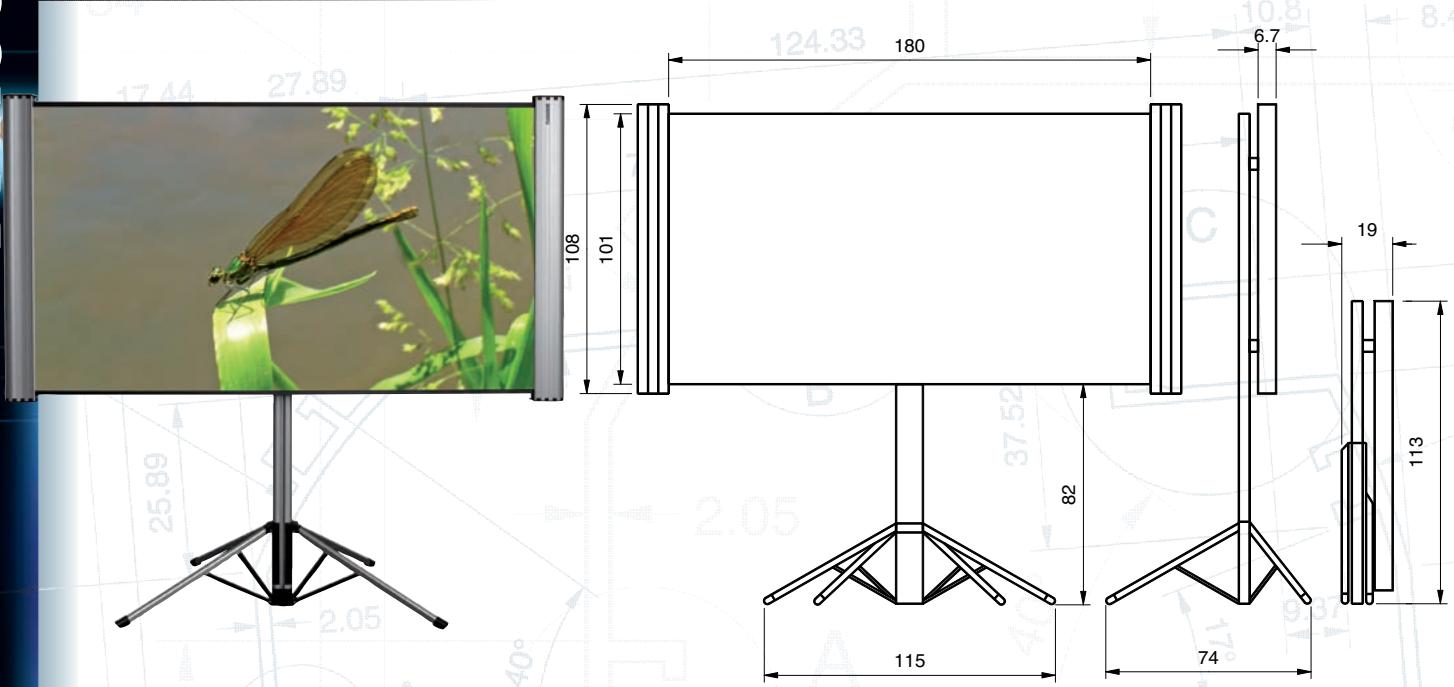

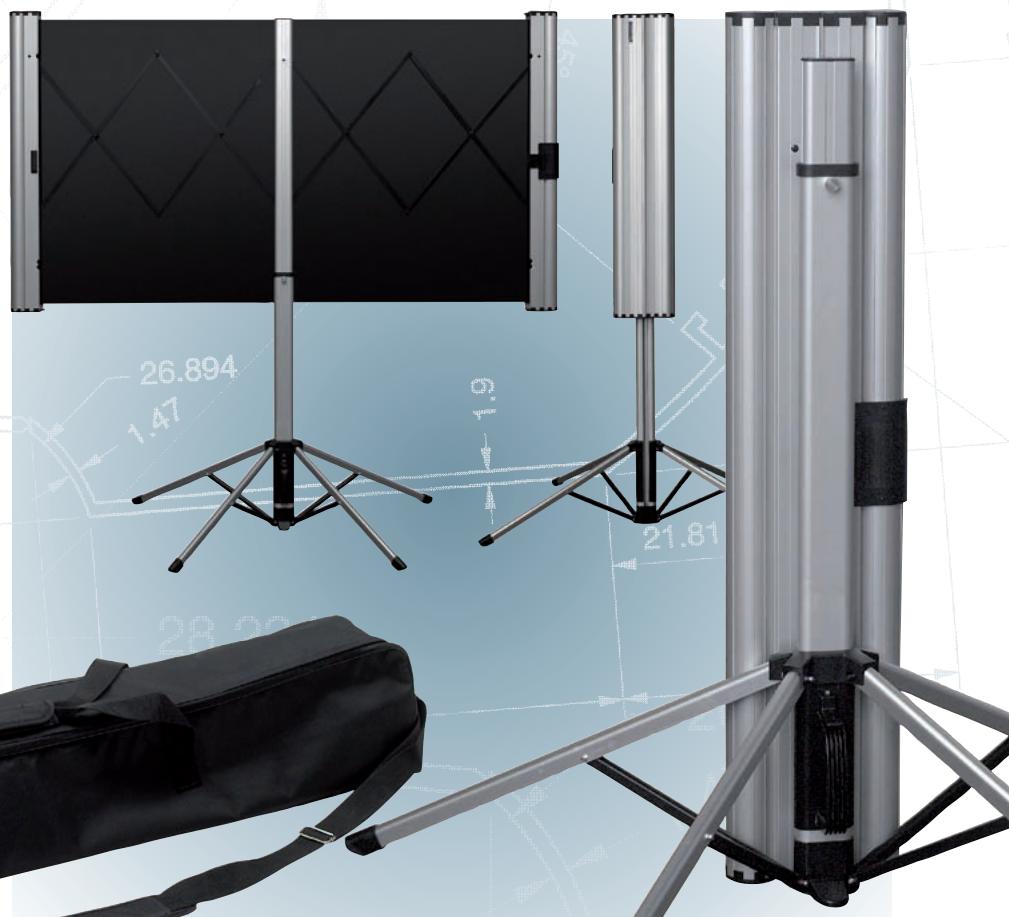

Portables et trépied

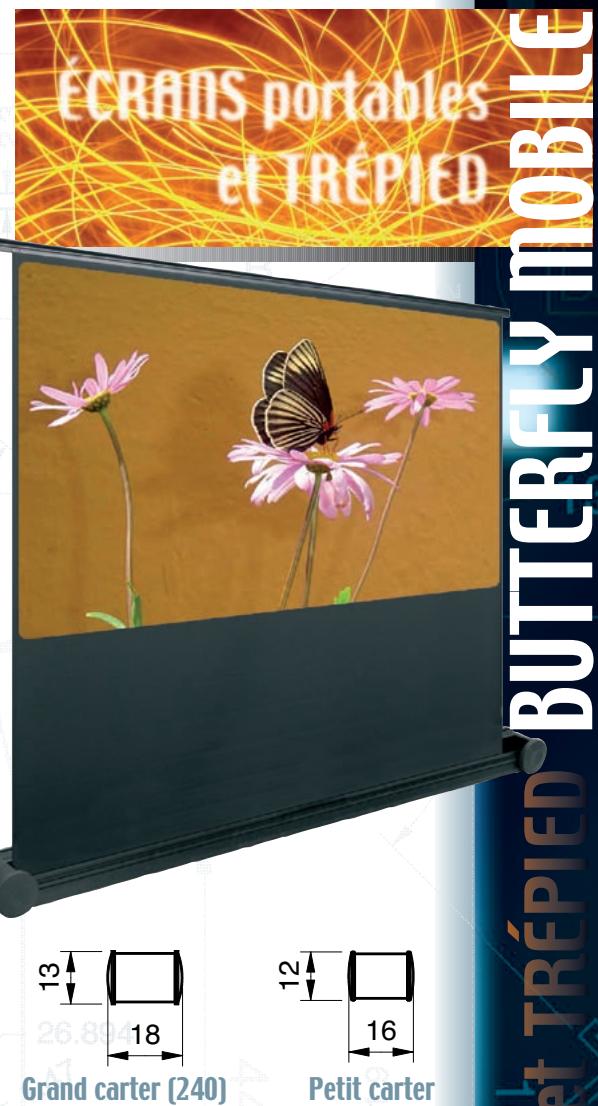

P19 BUTTERFLY MOBILE

P20 DRAGON FLY

P21 FLY

P22 EASYFIXX

P23 STYL0

P24 BYBON

P24 SCREEN

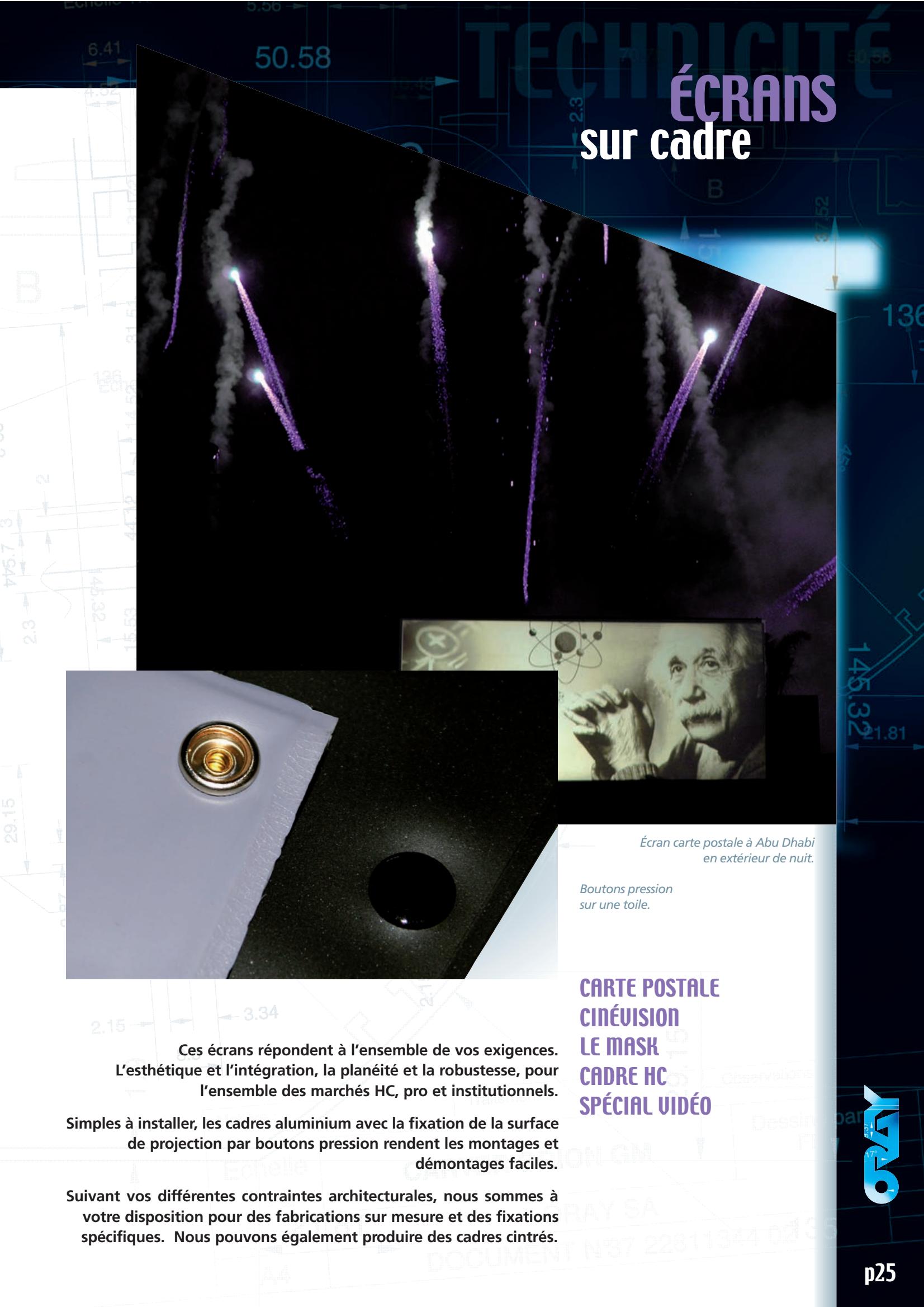

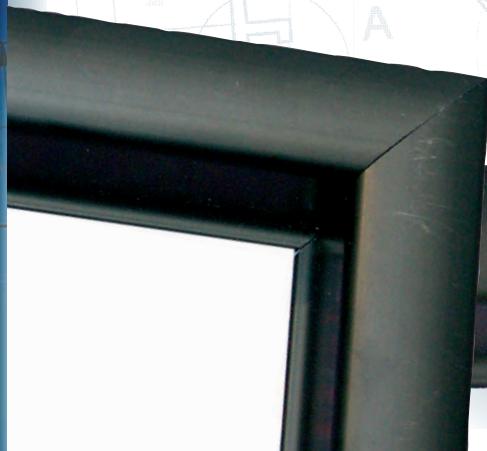

Sur cadre

P26 CINÉVISION

P28 LE MASK

P29 CADRE HC

P30 SPECIALVIDEO

Valises

P32 UNLISE ULTIMATE

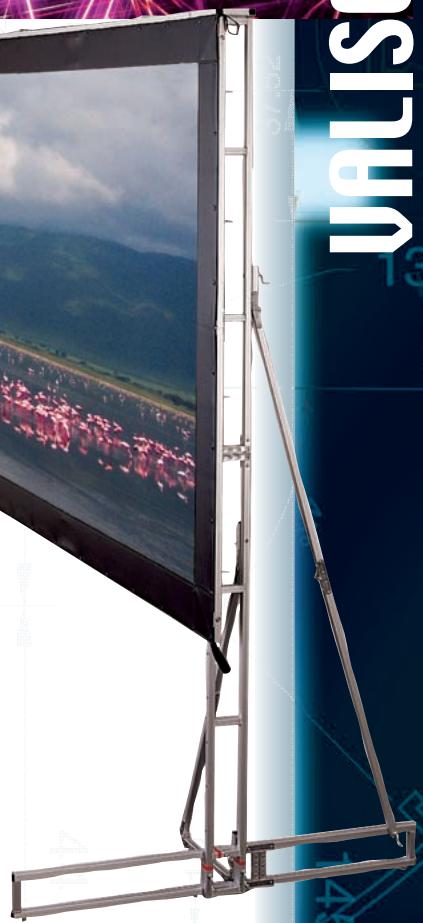

P34 VALISE DCR

Déprojection

P35 PROJECTION FRONTALE

P36 RETROPROJECTION

Gamma DNP

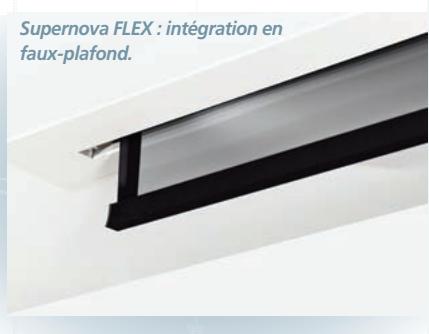

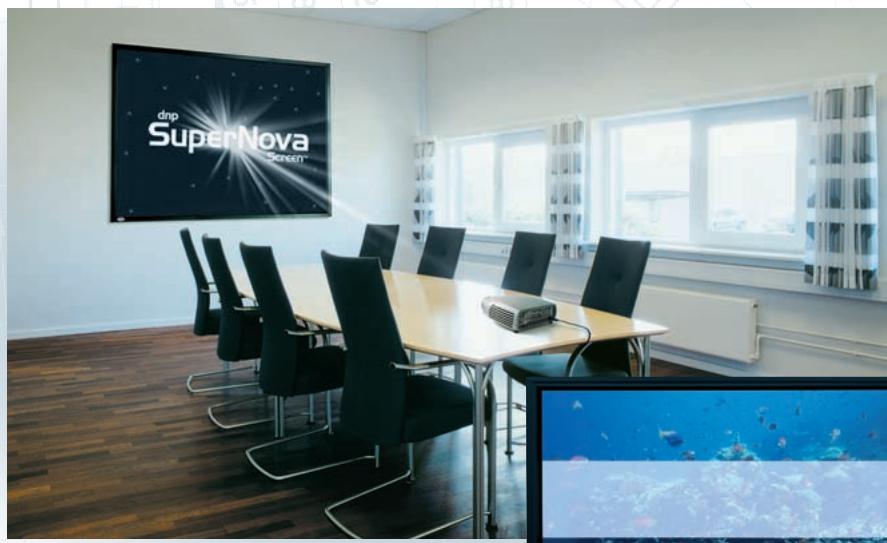

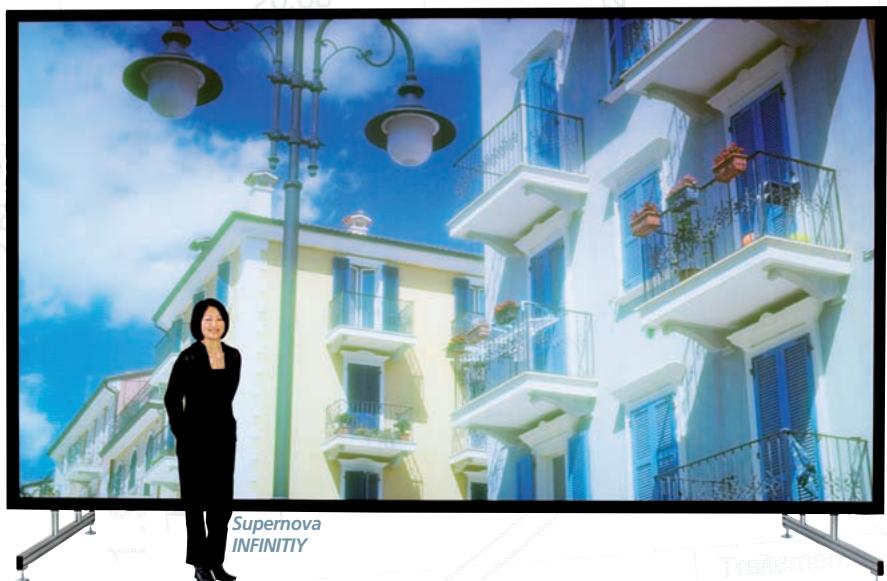

P37 SUPERNOVA

P38 NEW WIDE ANGLE

P38 GIANT WIDE ANGLE

P39 ALPHA SREEN

P39 SIGMA SREEN

P40 ATTENTION SCREEN CONTRAST

P40 ACCESSOIRES COMPLÉMENTAIRES

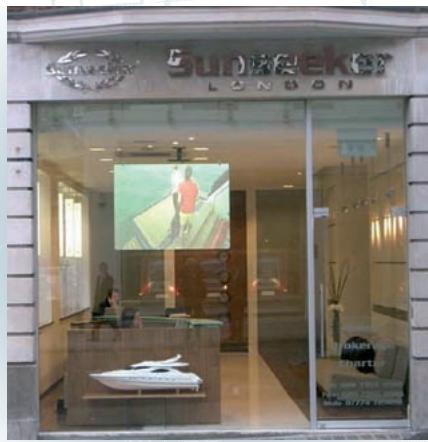

Image dynamique

P41 TRANSPARENT

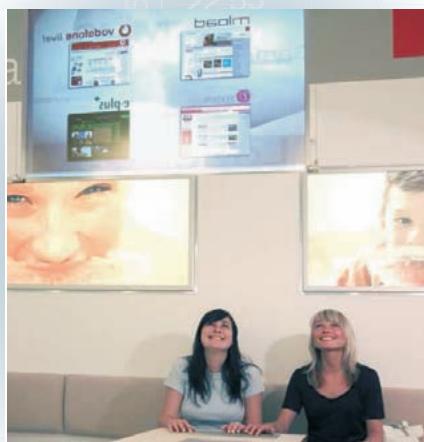

P41 AUTRE ECRAN 360°

P41 TRANSLUCIDE SL RETRO DIFFUSANT

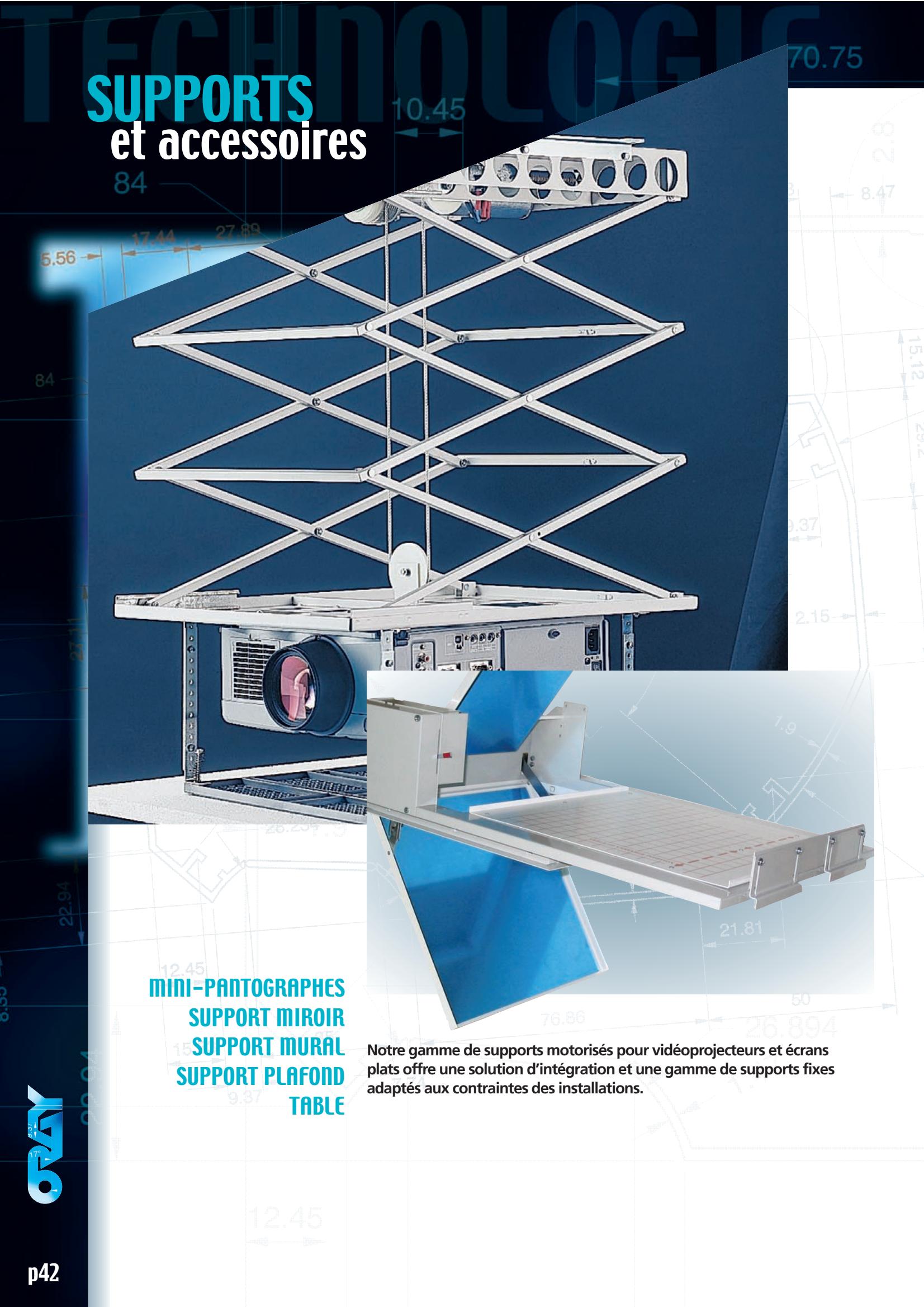

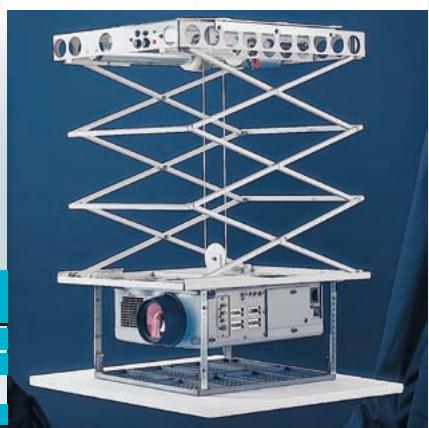

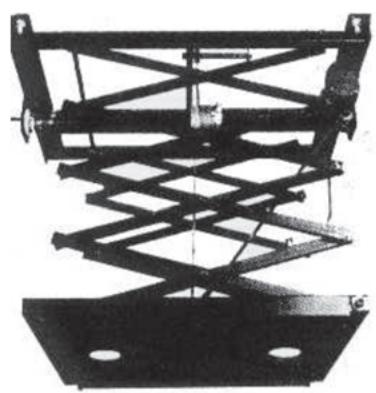

P43 MINI-PANTOGRAPSES

P43 SUPPORT MIROIR

P44 SUPPORTS PLAFonds

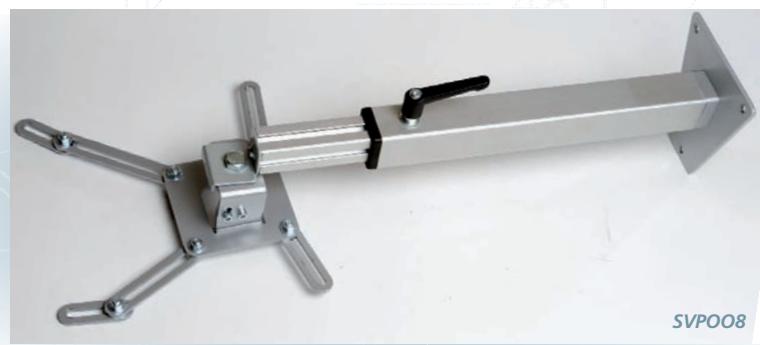

P44 SUPPORTS MURAUX

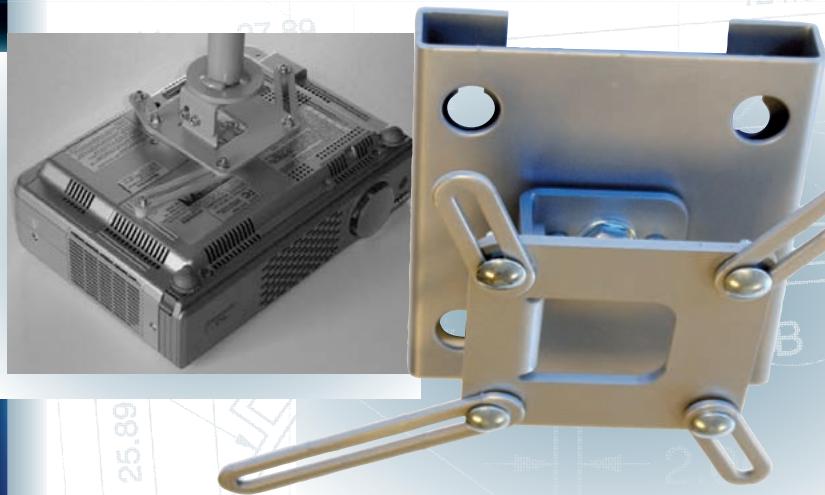

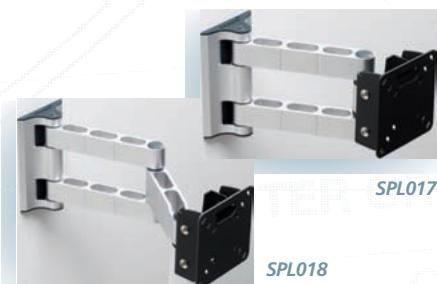

P45 SUPPORTS STANDARD UESA

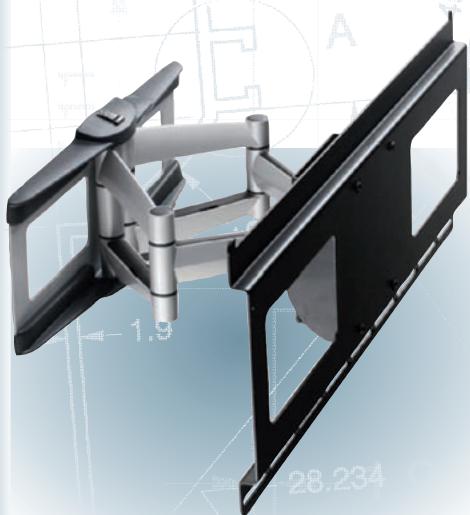

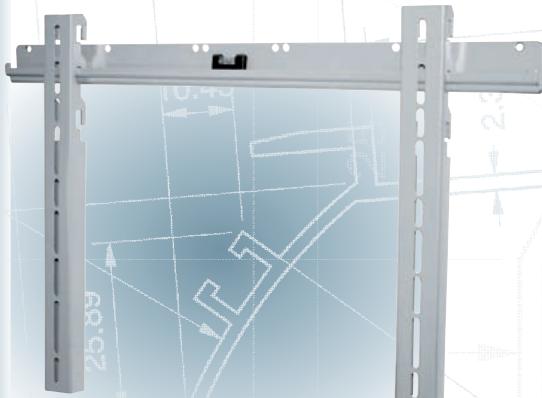

P46 SUPPORTS UNIVERSELS

P46 TABLE UNIVERSELLE

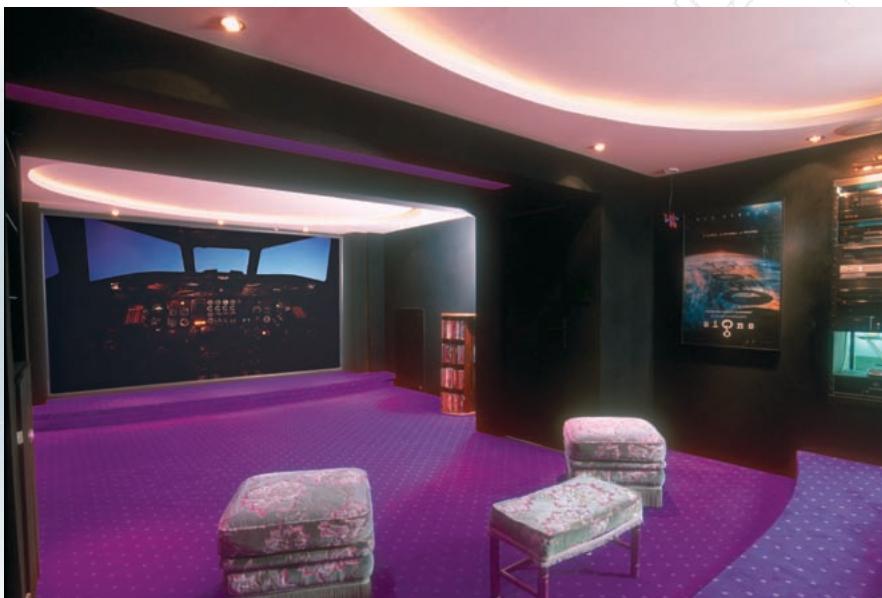

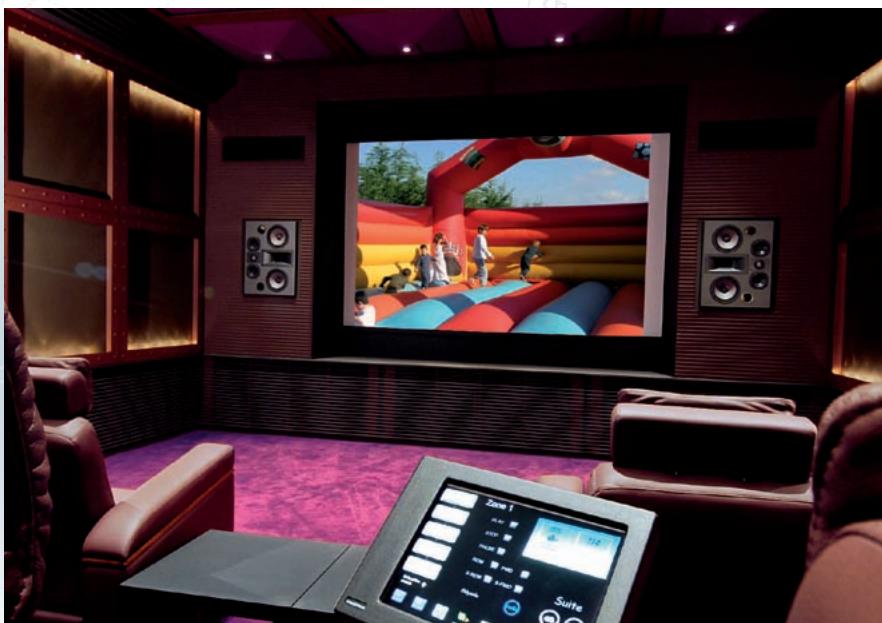

Home cinéma

P48 ZOOM et TRAUELLING

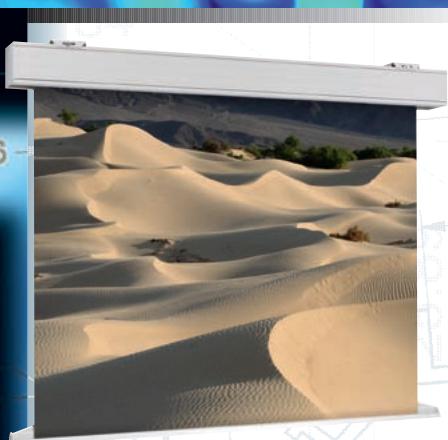

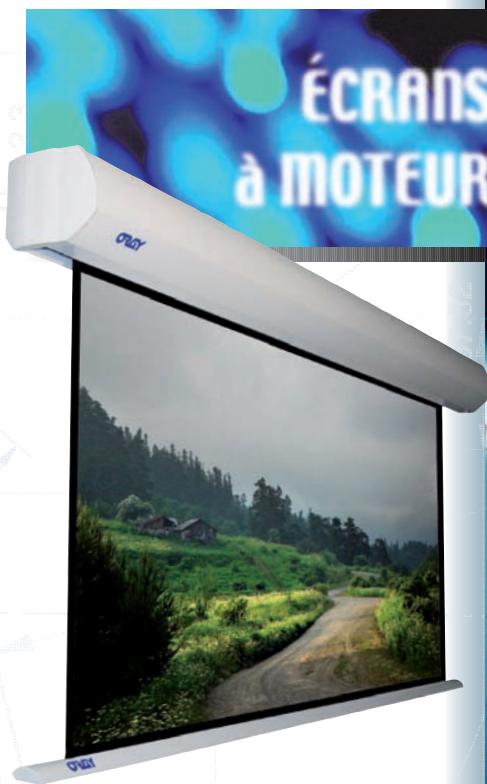

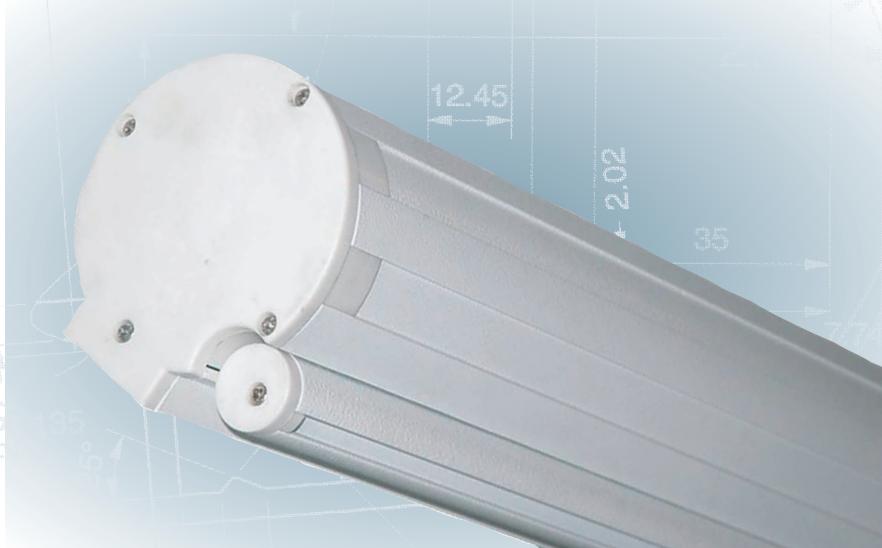

Écran à moteur haut de gamme, assurant à son utilisateur fiabilité, esthétisme et intégration sans concession.

Ce produit a également été pensé pour une installation facile et ce, quelles que soient les contraintes : système Speed Solo.

• Entièrement caréné, il ne laisse apparaitre aucune vis, y compris les fixations de l'écran. Fixation murale ou plafond et cadrage noir.
• Barre de tension en aluminium venant fermer l'ensemble du carter en position relevée. Carter aluminium laqué blanc. Autres coloris sur demande.

ORION HC	Format image Hauteur x Base (cm)	Blanc Mat Occultant Récurrence	Microperf'Oray Récurrence	Poids Brut en Kg	Poids Net en Kg
Formats 4:3	Cadrage noir sur tous les formats
Petit Carter	129 x 172	ORI02B1135180	ORI02N3135180	18	16
Petit Carter	144 x 192	ORI02B1150200	ORI02N3150200	20	18
Petit Carter	174 x 232	ORI02B1180240	ORI02N3180240	23	21
Petit Carter	196 x 262	ORI02B1202270	ORI02N3202270	28	26
Petit Carter	219 x 292	ORI02B1225300	ORI02N3225300	32	30
Grand Carter	294 x 392	ORI02B1300400	ORI02N3300400	53	51
Grand Carter	369 x 492	ORI02B1375500	ORI02N3375500	69	67

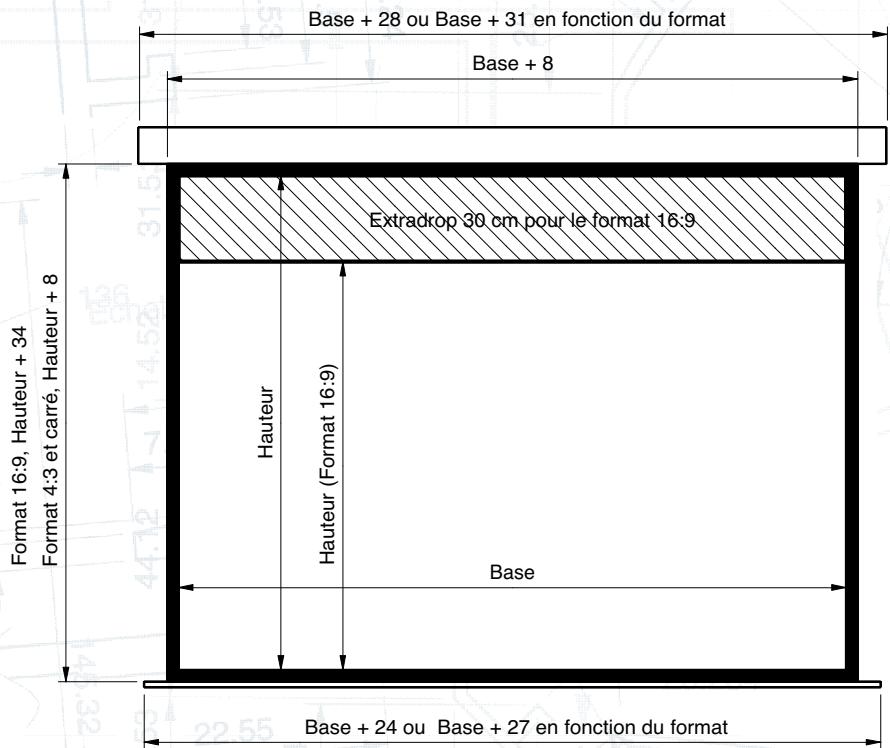

Formats 16:9	Cadrage noir sur tous les formats et extra-drop de 30 cm en partie haute de l'écran pour les formats 16:9
Petit Carter	108 x 192	ORI02B1112200	ORI02N3112200	19	17
Petit Carter	130 x 232	ORI02B1135240	ORI02N3135240	22	20
Petit Carter	147 x 262	ORI02B1151270	ORI02N3151270	28	26
Petit Carter	164 x 292	ORI02B1169300	ORI02N3169300	27	25
Grand Carter	220 x 392	ORI02B1225400	ORI02N3225400	53	52
Grand Carter	277 x 492	ORI02B1281500	ORI02N3281500	67	65

Options et accessoirespour l'ensemble de la GAMME ORION

TELECOMMANDES Radio Standard

Radio Trigger

Infrarouge

Radio Domotis

Radio Somfy

PATTES D'ÉCARTEMENT

Contrôlà distance

Systèmes de télécommandes

Type	Référence
Radio Std	OPTCOMMANDRAD
Domotis	OPTCOMMANDRAD2
Somfy	OPTCOMMANDRAD4
Trigger	OPTCOMVPRAD
Infrarouge	OPTCOMIR2POS

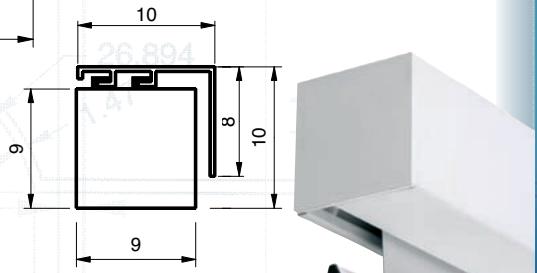

PATTES d'écartement : l'unité

Référence	Dimension
OPTECAR10GOR	10 cm
OPTECAR20GOR	20 cm
OPTECAR30GOR	30 cm
OPTECAR40GOR	40 cm

AUTRES SURFACES DE PROJECTION Disponibles sur devis.

Carter de couleur "RAL" : sur devis.

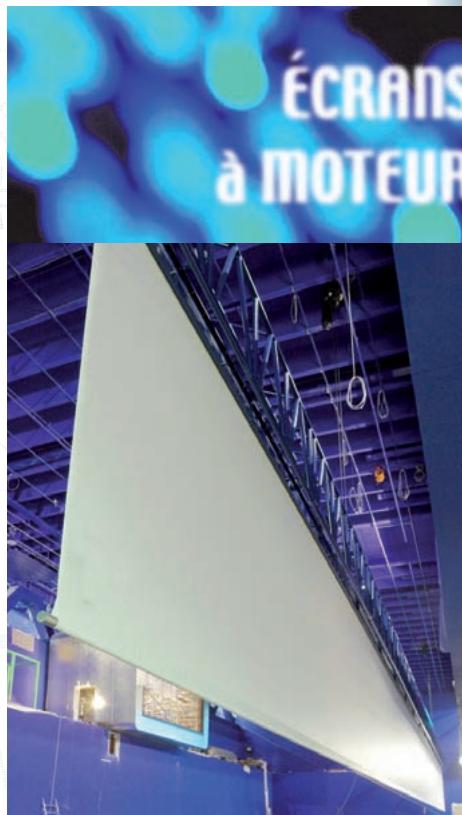

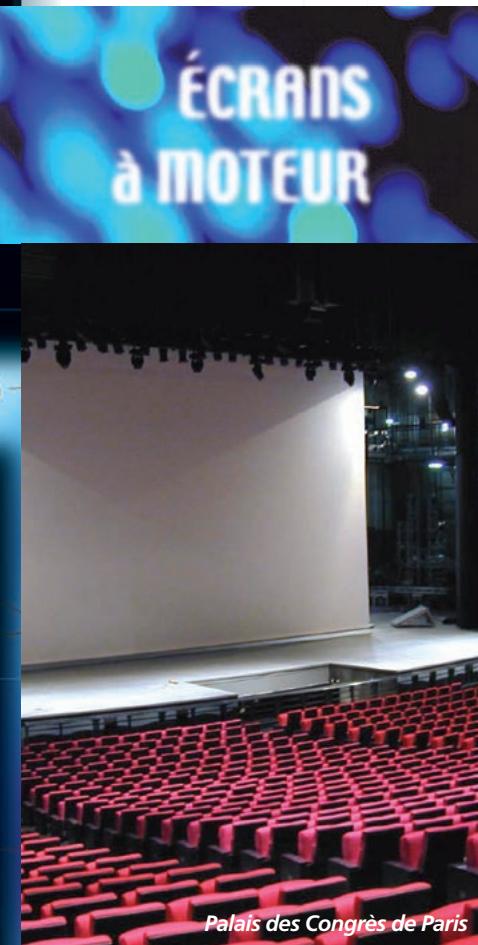

ÉCRANS

a MOTEUR

Carter aluminium laqué blanc. Fixation murale ou plafond. Surface de projection classée non feu M1.

Cet écran haut de gamme, vous offre en plus de sa fiabilité un format d'image plein écran.

ORION PRO	Format image Hauteur x Base (cm)	Blanc Mat Référence	Blanc Mat Occultant Référence	Poids Brut en Kg	Poids Net en Kg
Formats CARRÉS
Petit Carter	180 x 180	ORI01B1180180	ORI01B3180180	18	16
Petit Carter	200 x 200	ORI01B1200200	ORI01B3200200	20	18
Petit Carter	240 x 240	ORI01B1240240	ORI01B3240240	24	22
Petit Carter	270 X 270	ORI01B1270270	ORI01B3270270	29	27
Petit Carter	300 x 300	ORI01B1300300	ORI01B3300300	34	32
Grand Carter	400 x 400	ORI01B1400400	ORI01B3400400	58	56
Formats 4:3
Petit Carter	135 x 180	ORI01B1135180	ORI01B3135180	18	16
Petit Carter	150 x 200	ORI01B1150200	ORI01B3150200	20	18
Petit Carter	180 x 240	ORI01B1180240	ORI01B3180240	23	21
Petit Carter	202 X 270	ORI01B1202270	ORI01B3202270	28	26
Petit Carter	225 x 300	ORI01B1225300	ORI01B3225300	32	30
Grand Carter	300 x 400	ORI01B1300400	ORI01B3300400	53	51
Grand Carter	375 x 500	ORI01B1375500	ORI01B3375500	69	67

Options et accessoires :

Contrôle à distance et pattes d'écartement, se reporter à la page 5. Autres surfaces de projection et carter de couleur "Ral" sur devis.

Les “plus” de la gamme ORION

SÉCURITÉ COUPURE MOTEUR à la fermeture

CARTER SANS VIS APPARENTES

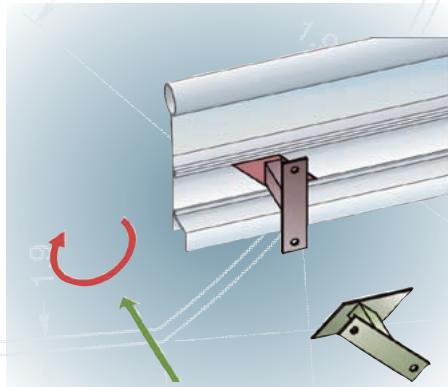

Système SPEED SOLO

Installation plus simple, plus rapide et par une seule personne.

Notre nouveau système de fixation Speed Solo vous fait gagner du temps à l'installation.

1 Installer les deux pattes de fixation au mur ou au plafond. 2 Insérer l'écran dans les pattes. 3 Sécuriser l'installation. Les pattes sont coulissantes le long du carter.

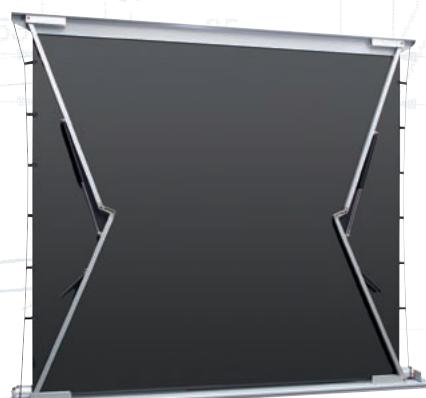

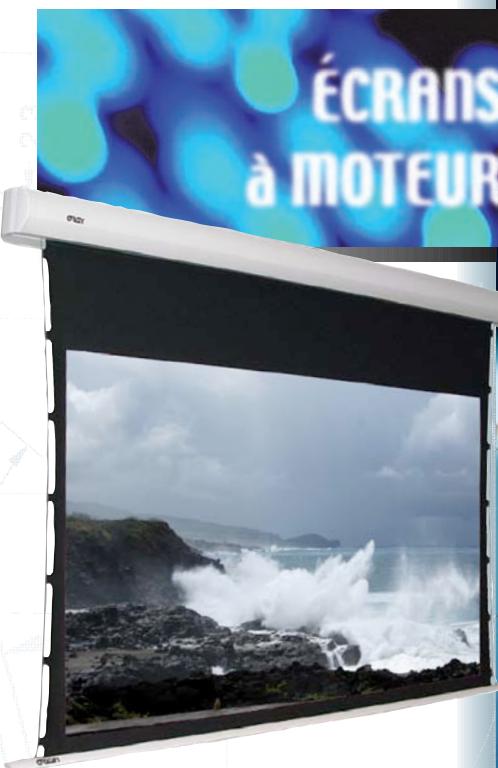

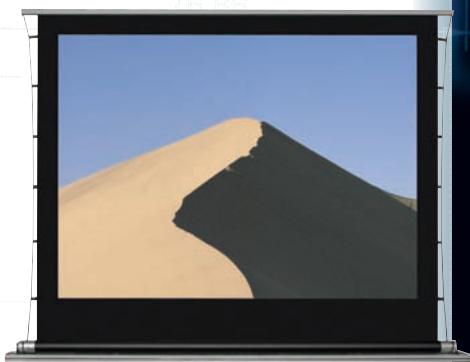

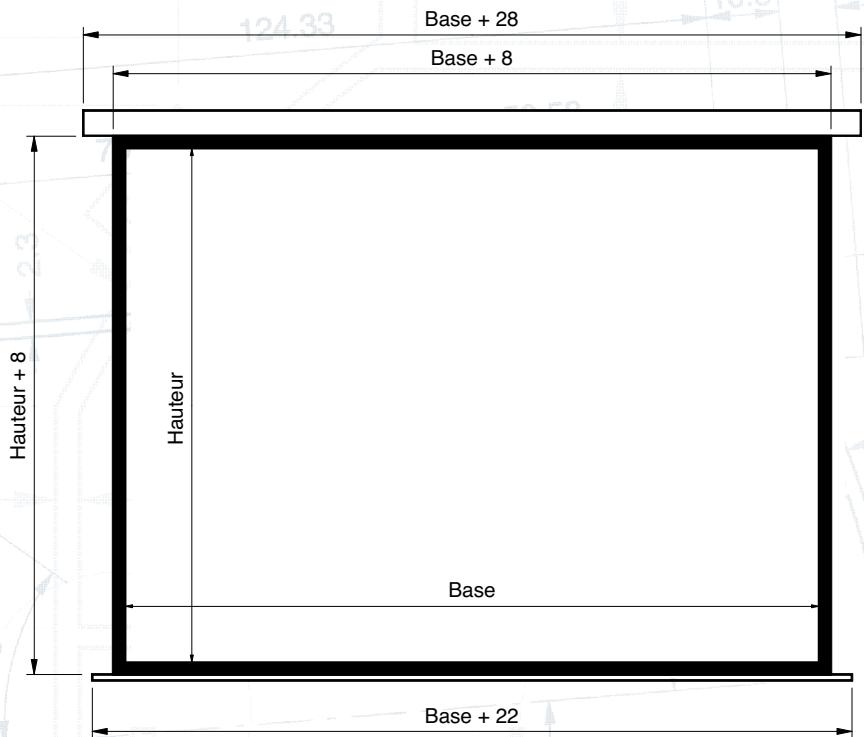

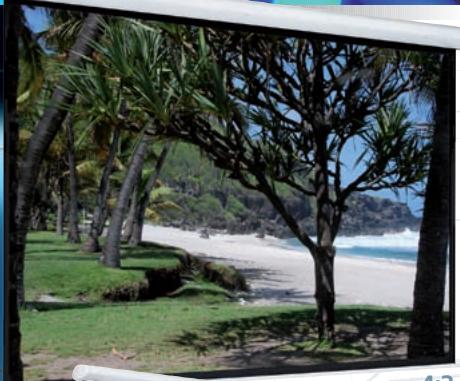

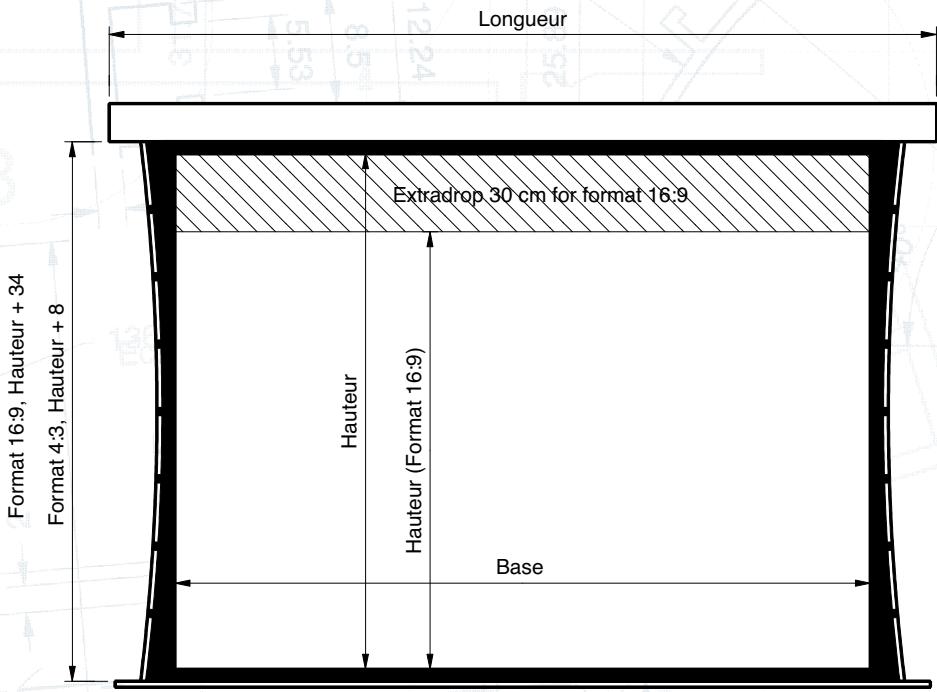

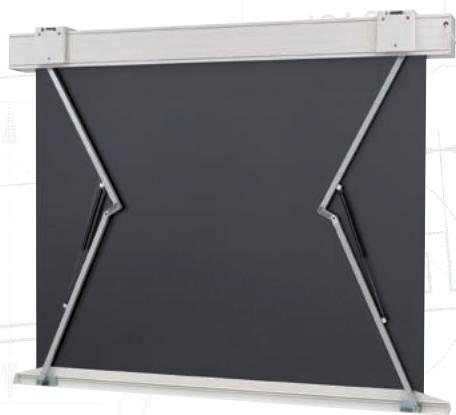

ORION Tensionné

Écran motorisé avec une surface de projection tensionnée.

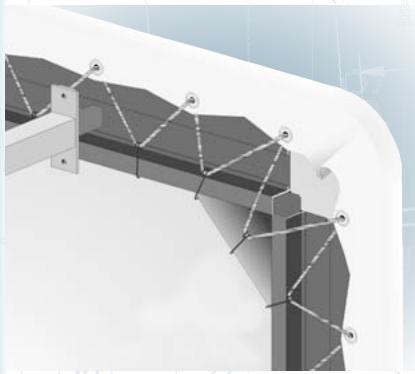

Les 2 câbles latéraux permettent à la surface de projection de rester parfaitement plane et quel que soit l'environnement de l'écran.

Sortie du câble d'alimentation à gauche sur l'arrière du carter.

	ORION Tensionné	Format image Hauteur x Base (cm)	Longueur totale étr Cran (cm)	Blanc Mat Occultant Référence	Microperf'Oray Référence	Poids Brut en Kg	Poids Net en Kg
4:3	Formats 4:3	Cadrage noir sur tous les formats
	Petit Carter	129 x 172	211	ORI03B1135180	ORI03N3135180	19	17
	Petit Carter	144 x 192	232	ORI03B1150200	ORI03N3150200	21	19
	Petit Carter	174 x 232	276	ORI03B1180240	ORI03N3180240	25	22
	Petit Carter	196 x 262	312	ORI03B1202270	ORI03N3202270	32	29
	Petit Carter	219 x 292	346	ORI03B1225300	ORI03N3225300	35	33
	Grand Carter	294 x 392	461	ORI03B1300400	ORI03N3300400	80	70
	Grand Carter	369 x 492	579	ORI03B1375500	ORI03N3375500	94	83
16:9	Formats 16:9	Cadrage noir sur tous les formats et extra-drop de 30 cm en partie haute de l'écran pour les formats 16:9
	Petit Carter	108 X 192	231	ORI03B1112200	ORI03N3112200	20	18
	Petit Carter	130 X 232	274	ORI03B1135240	ORI03N3135240	23	21
	Petit Carter	147 X 262	310	ORI03B1151270	ORI03N3151270	27	24
	Petit Carter	164 X 292	342	ORI03B1169300	ORI03N3169300	29	27
	Grand Carter	220 X 392	452	ORI03B1225400	ORI03N3225400	77	67
	Grand Carter	277 X 492	563	ORI03B1281500	ORI03N3281500	94	83

OPTIONS ET ACCESSOIRES: Contrôle à distance et pattes d'écartement, se reporter à la page 5. Autres surfaces de projection et carter de couleur "Ral" sur devis.

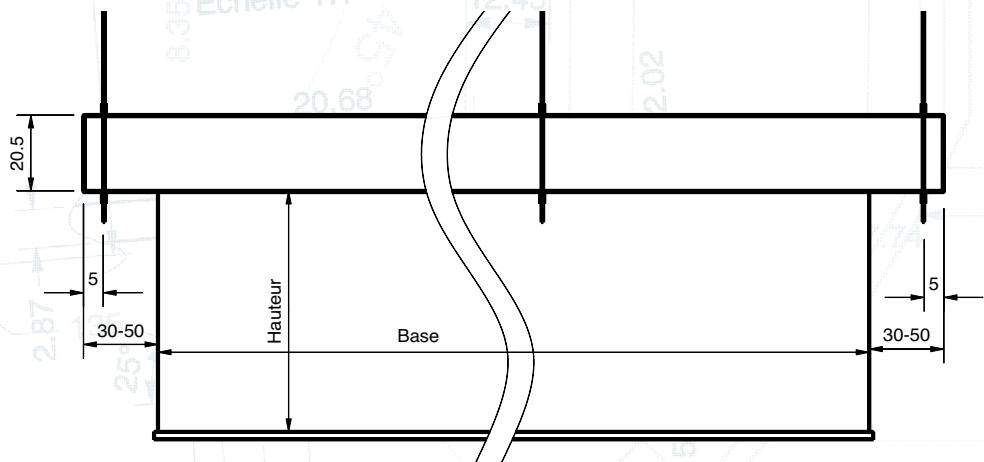

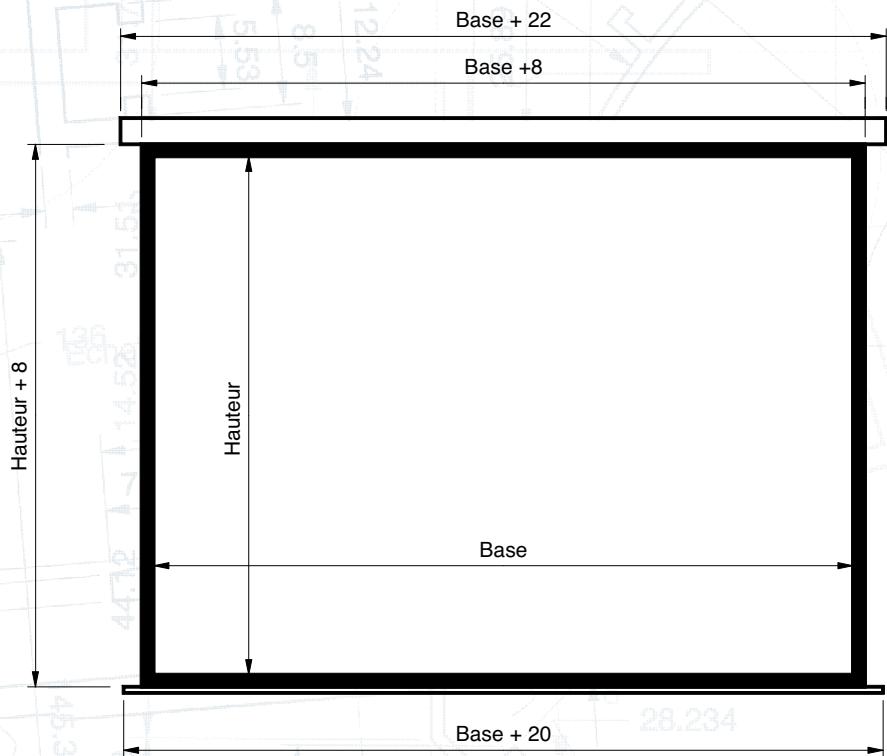

MONTAGE ORION GRAND CARTER

Fixation plafond

Fixation murale

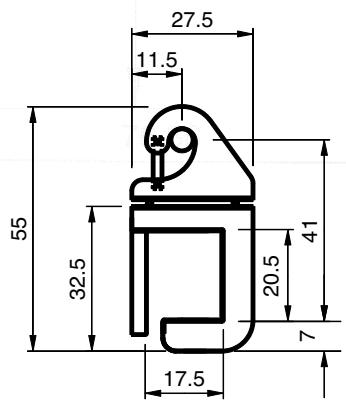

Profil

MONTAGE ORION PETIT CARTER

Fixation plafond

Fixation murale Profil

4:3 16:9

Carter en profilé d'aluminium laqué blanc et cadrage noir de la surface de projection.

Surface de projection occultante.

Fixation mixte mur/plafond.

Disponible en 2 modes :

• HCM3S avec commande filaire (voir les options pour ce modèle).
• HCM3R avec télécommande radio.

Télécommande radio de l'écran

HCM3R

Un joli design pour cet écran à l'installation plus simple et plus rapide grâce au système Speed Solo.

Format image Hauteur x Base (cm)	Blanc Mat avec télécommande radio	Blanc Mat avec télécommande filaire	Poids Brut en Kg	Poids Net en Kg
Formats 4:3	HCM3R	HCM3S
129 x 172	HCM3RB1135180	HCM3SB1135180	16	13
144 x 192	HCM3RB1150200	HCM3SB1150200	17	14
174 x 232	HCM3RB1180240	HCM3SB1180240	21	18
Formats 16:9	Les formats 16:9 sont réalisés avec une cordure noire haute de 30cm.
97 x 172	HCM3RB1101180	HCM3SB1101180	16	13
108 X 192	HCM3RB1112200	HCM3SB1112200	17	14
130 X 232	HCM3RB1135240	HCM3SB1135240	21	18

Options et accessoires

Radio Trigger

TELECOMMANDES Radio Standard

Infrarouge

Contrôlà distance

Systèmes de télécommandes

Type

Référence

Radio Standard

OPTCOMMANDRAD

Trigger

OPTCOMVPRAD

Infrarouge

OPTCOMIR2POS

Systéme SPEED SOLO

Installation plus simple, plus rapide et par une seule personne.

1 Installer les deux pattes de fixation au mur ou au plafond. 2 Insérer l'écran dans les pattes. 3 Sécuriser l'installation.

Les pattes coulissant le long du carter.

PATTES d'écartement

Pattes d'écartement 40 cm permettent une prise de distance plus importante par rapport au mur. La paire :

Référence

Dimension

OPTECAR40HCM3

40cm

Écran très fonctionnel, ultra compact et simple à intégrer avec son petit carter en acier laqué blanc de section carrée 80 × 80 mm.

Le coffre d'intégration de l'écran Square permet les installations à l'intérieur de faux plafonds en deux temps : tout d'abord la pose du coffre, ensuite, une fois l'ensemble hors poussière, la pose de l'écran en quelques minutes.

Square HC

	Format image Hauteur x Base (cm)	Blanc Mat Occultant Référence	Poids Brut en Kg	Poids Net en Kg
4:3	Formats 4:3	Cadrage noir sur tous les formats
	129 x 172	SQU02B1135180	19	16
	144 x 192	SQU02B1150200	20	17
	174 x 232	SQU02B1180240	23	20
	196 x 262	SQU02B1202270	31	27
	219 x 292	SQU02B1225300	32	28
16:9	Formats 16:9	Cadrage noir sur tous les formats
	97 X 172	SQU02B1101180	19	16
	108 X 192	SQU02B1112200	20	17
	130 X 232	SQU02B1135240	23	20
	147 X 262	SQU02B1151270	31	27
	164 X 292	SQU02B1169300	32	28

La barre de lest triangulaire s'intègre parfaitement au carter lorsqu'le écran est enroulé.

Aucune visserie n'est apparente une fois l'écran installé.

Les pattes permettant la fixation murale ou plafond sont livrées avec l'écran.

Cadrage noir seulement pour le HC.

Square PRO

Format image Hauteur x Base (cm)	Blanc Mat Rétérence	Poids Brut en Kg	Poids Net en Kg
Formats CARRÉS
150 x 150	SQU01B1150150	16	14
180 x 180	SQU01B1180180	19	16
200 x 200	SQU01B1200200	20	17
240 x 240	SQU01B1240240	23	20
270 X 270	SQU01B1270270	31	27
300 x 300	SQU01B1300300	32	28
Formats 4:3
135 x 180	SQU01B1135180	19	16
150 x 200	SQU01B1150200	20	17
180 x 240	SQU01B1180240	23	20
202 X 270	SQU01B1202270	31	27
225 x 300	SQU01B1225300	32	28

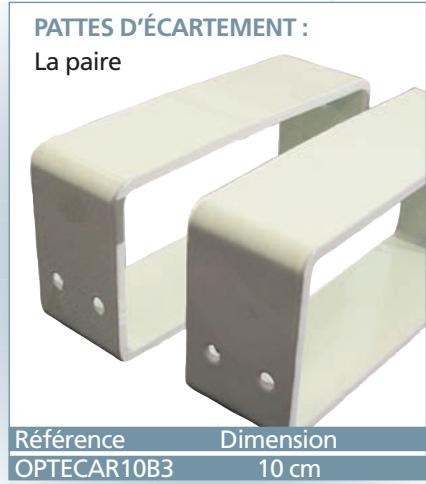

PATTES D'ÉCARTEMENT

10 cm - La paire :

OPTECAR10BSQ 10cm

Systèmes de télécommandes

Contrôle à distance

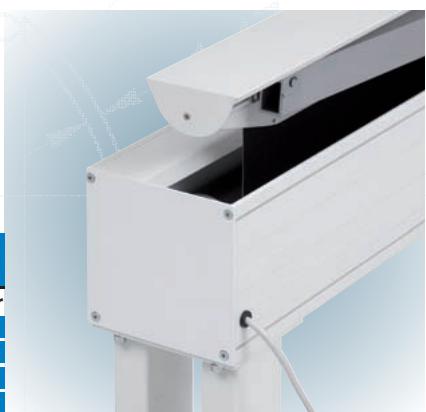

COFFRE D'INTEGRATION

SYSTEME SPEED SOLO

Référence	Longueur (cm)
SQU02180	180
SQU02200	200
SQU02240	240
SQU02270	270
SQU02300	300

Installation plus simple, plus rapide et par une seule personne.

1 Installer les deux pattes de fonction des pattes fixation au mur ou au plafond. 2 Insérer écran dans les 3 Sécuriser l'installation Les pattes coulissant le long du carter.

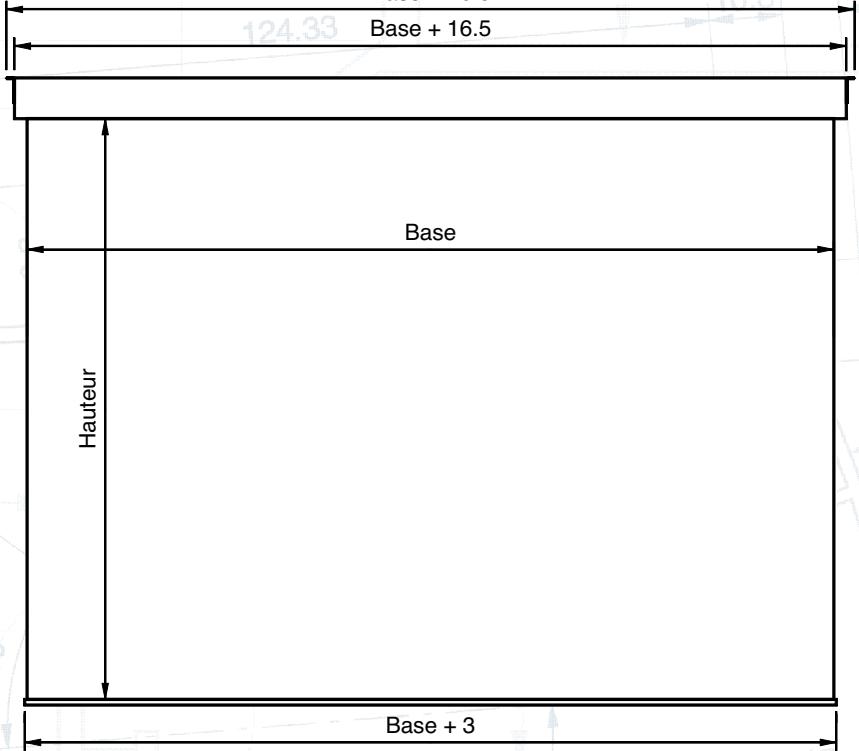

Sous-face pour faux plafond

Permet une intégration simple et esthétique

de l'écran lors de son encastrement dans un plafond suspendu.

La sous-face est livrée prête à être fixée sur le carter de l'écran

Référence	Longueur (cm)
SQU03150	150
SQU03180	180
SQU03200	200
SQU03240	240
SQU03270	270
SQU03300	300

ÉCRANS à MOTEUR

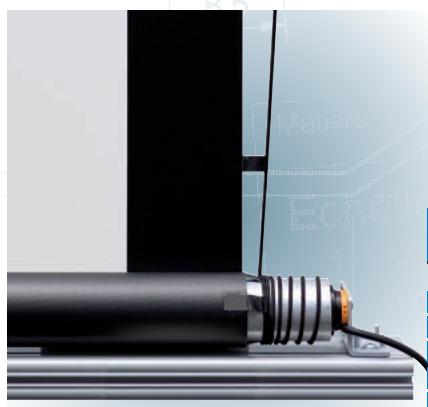

Cette gamme de décans à moteur a un système de tension à l'arrière invisible en projection.

PLAFOND

Écran sous carter aluminium blanc fixation murale ou plafond avec système pantographe.

Surface de projection blanche mate occultante.

Pattes de fixation avec système coulissant ce qui permet une installation de l'écran adaptée à l'environnement.

Le cadre noir et l'extra drop sont en option sur ce modèle.

Format image Hauteur x Base (cm)	Blanc mat occultant Référence	Poids Brut en Kg	Poids Net en Kg
PANTOSCREEN PLAFOND	Demandes d'options (telécommande, coloris...etc), nous consulter
112 x 200	PAN06B1112200	35	25
135 x 240	PAN06B1135240	50	36
150 x 200	PAN06B1150200	37	33
180 x 240	PAN06B1180240	52	48
200 x 230	PAN06B1200230	54	50
220 x 250	PAN06B1220250	66	60
270 x 300	PAN06B1270300	97	89

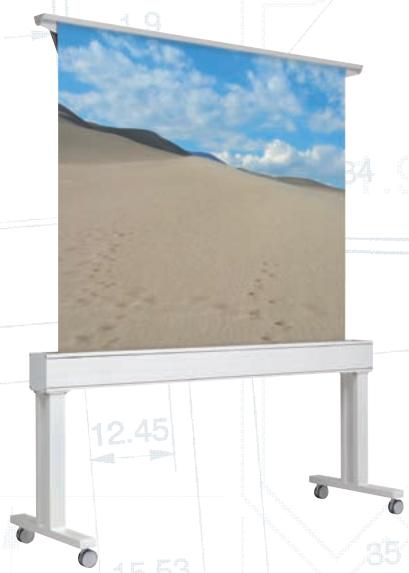

Écran sous carter aluminium blanc se déroulant du bas vers le haut, avec une structure de support équipée de 4 roulettes et d'un coupe-circuit évitant la mise en route de l'écran lorsqu'il est fermé.

Le cadre noir et l'extra drop sont en option sur ce modèle.

Format image Hauteur x Base (cm)	Blanc mat occultant Référence	Poids Brut en Kg	Poids Net en Kg

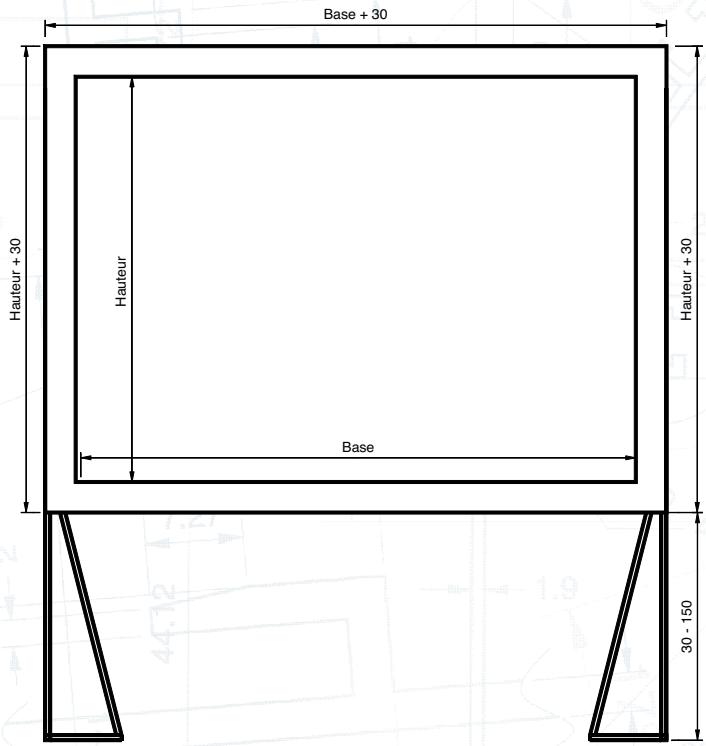

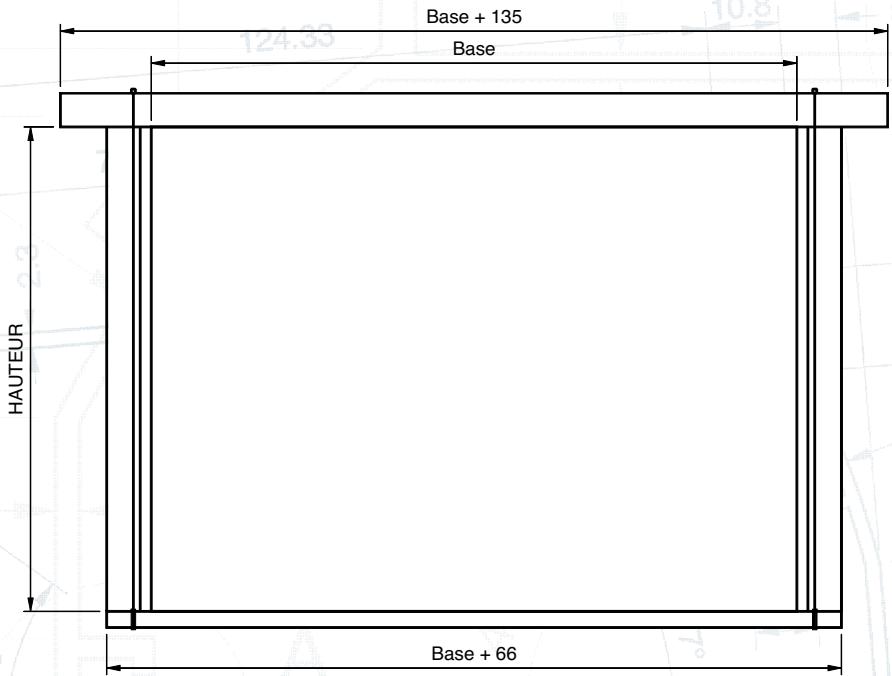

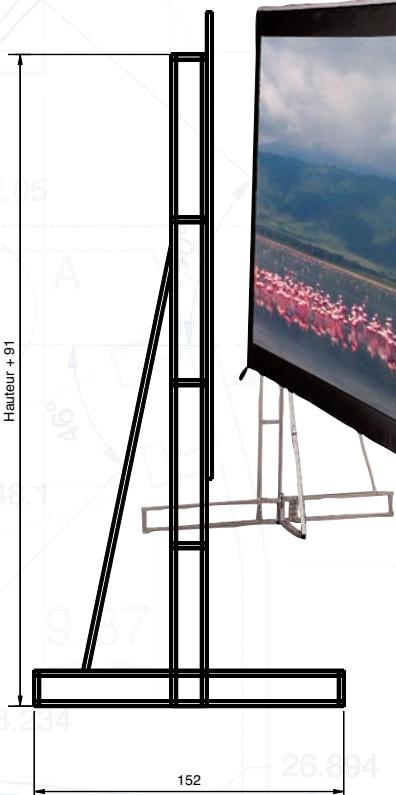

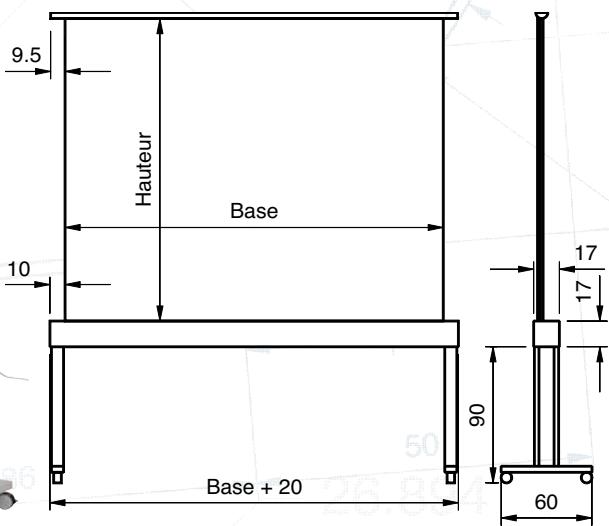

PANTOSCREEN SUR PIEDS		Demandes d'options (telécommande, coloris...etc), nous consulter
200 X 250	PAN02B1200250	110	100
250 X 280	PAN02B1250280	150	140
300 X 330	PAN02B1300300	210	198
300 X 400	PAN02B1300400	252	240

Cette gamme d'écrans à moteur a un système de tension à l'arrière invisible en projection.

SANS CARTER

Livrés en standard avec une toile blanche mat occultante.

Cet écran est en particulier la réponse à une intégration dans un site classé, où rien ne peut être fixé au mur ou au plafond.

Le cadre noir et l'extra drop sont en option sur ce modèle.

Format image Hauteur x Base (cm)	Blanc mat occultant Référence	Poids Brut en Kg	Poids Net en Kg
PANTOSCREEN SANS CARTER	Demandes d'options (telécommande, coloris...etc), nous consulter
125 x 150	PAN04B1125150	13	10
150 x 175	PAN04B1150175	16	13
180 x 205	PAN04B1180205	24	21
200 x 225	PAN04B1200225	30	27
200 x 240	PAN04B1200240	35	32

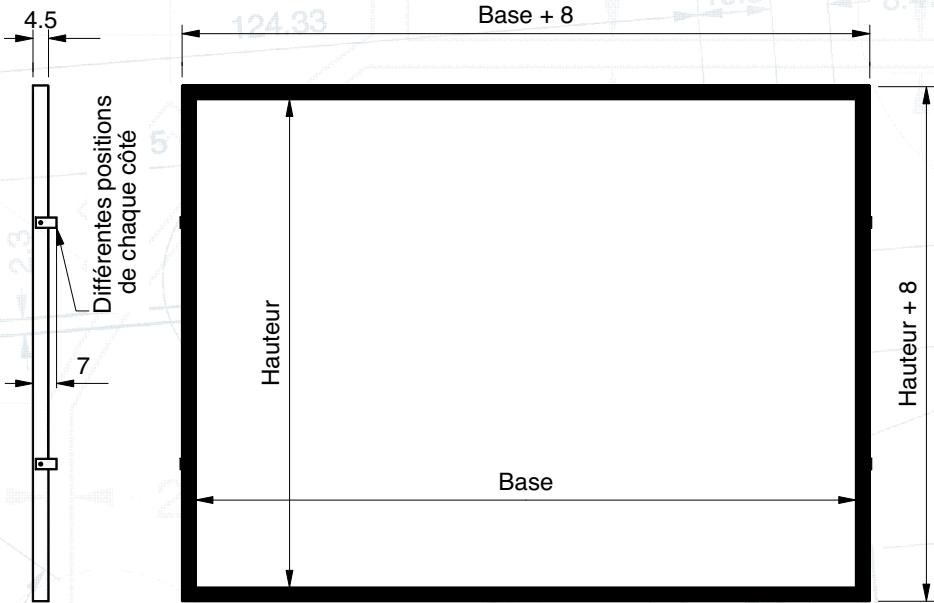

TENSIONné

Écran motorisé encasirable avec carter aluminium blanc.

Surface de projection blanche mate occultante tensionnée avec cadre noir et bande noire en partie basse de série sur ce modèle.

Les 2 câbles latéraux permettent à la surface de projection de rester parfaitement plane, répondant aux exigences des vidéoprojecteurs à courte focale.

Hauteur x Base (cm)	Format image Hauteur x Base (cm)	Blanc mat occultant Rétérence	Poids Brut en Kg	Poids Net en Kg
PANTOSCREEN TENSIONné		Demandes d'options (telécommande, coloris...etc), nous consulter
125 x 150	107 x 142	PAN05B1125150	13	10
150 x 175	125 x 167	PAN05B1150175	16	13
180 x 205	148 x 197	PAN05B1180205	24	21
200 x 225	163 x 217	PAN05B1200225	30	27
200 x 240	174 x 232	PAN05B1200240	35	32

La famille des écrans GFO constitue le complément naturel des écrans Orion pour l'équipement des salles de conférences et séminaires de grande capacité.

Base + 26.5

Format image

Hauteur x Base (cm)

Blanc mat occultant

Référence

Poids Brut

en Kg

Poids Net

en Kg

300 x 600	GFO01B1300600	116	92
300 x 700	GFO01B1300700	134	103
400 x 500	GFO01B1400500	130	104
400 x 600	GFO01B1400600	155	122
400 x 700	GFO01B1400700	178	141
450 x 600	GFO01B1450600	174	137
500 x 500	GFO01B1500500	163	130
500 x 600	GFO01B1500600	195	156
500 x 700	GFO01B1500700	224	176

Le GFO est un écran facile à installer et très compact.

En effet, son format hors tout n'excède pas 16,5 cm du format image.

Carter en aluminium laqué blanc.

Écran équipé du système breveté anti-flèche du tube d'enroulement.

Puissance du moteur: 410 w

Diamètre du tube d'enroulement: 15 cm

Diamètre de la barre de charge : 3,4 cm

Fixation standard

Fixation plafond

Fixation murale

Options et accessoires

OPTION :

Fixation sur perche la paire

Référence : PATPERGFO

FIXATION STANDARD PLAFOND

FIXATION STANDARD MURALE

Contrôle à distance : Systèmes de télécommandes

Type Référence

Domotis OPTCOMMANDRAD2

Somfy OPTCOMMANDRAD4

Infrarouge OPTCOMIR2POS

CARTER DE COULEUR "RAL" : sur devis.

Radio Domotis

TELECOMMANDES

Radio Somfy

Infrarouge

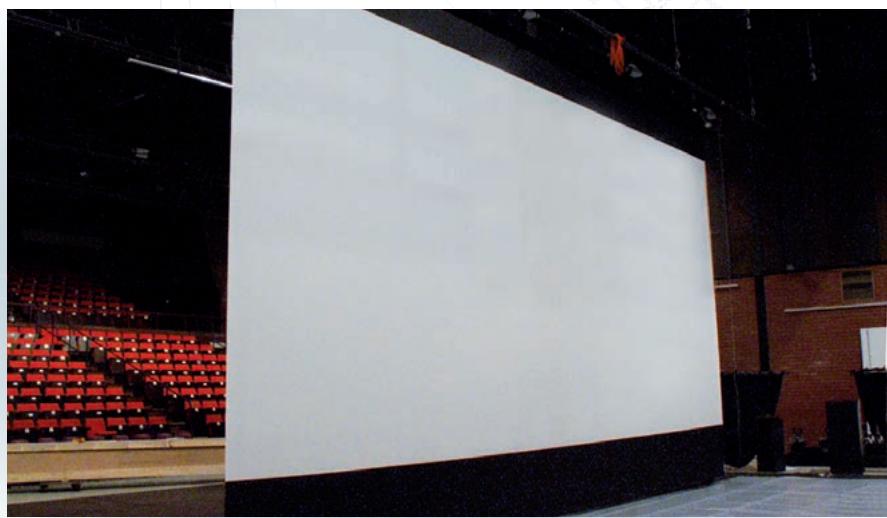

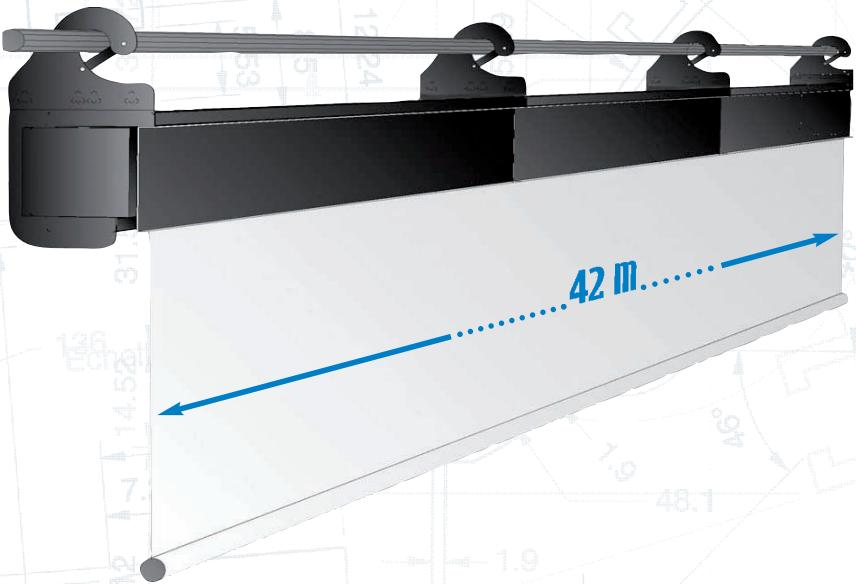

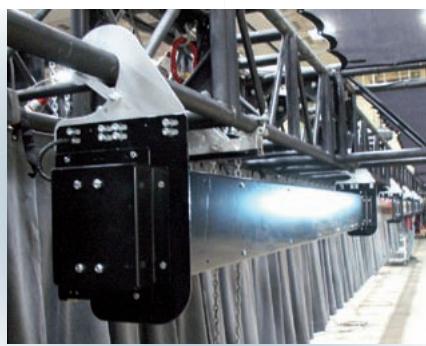

Écran enroulable modulaire de très grandes dimensions.

Un concept innovateur qui révolutionne la technique des grands enroulables.

L'écran est équipé d'une double motorisation 220V tubulaire intégrée équipée de 2 fins de course réglables.

• couple: 2 × 55 Nm.
• vitesse de rotation : 17 tr/min.
• vitesse de montée de la toile: +/- 10 cm/sec.
• dimensions du carter : L = 170 mm; H = 207 mm (hors flasques, hors fixations).

Toutes les toiles sont compatibles avec le système.

Fixations standard : crochets de suspension pour fixation sous une poutre de 50mm.

Autres modes de fixation disponibles en option.

Commande : inverseur 3 positions ou commande à distance radio.

La couleur standard du caisson est noir RAL 9005.

Le carter en aluminium se compose de différents modules assemblés par des flasques extérieurs.

Ce système permet la réalisation de très grands enroulables tout en garantissant la planéité de la toile.

Fiable, léger et facilement transportable. Il peut être entièrement assemblé en nos ateliers jusqu'à 13m, au-delà il est assemblé sur site par des techniciens qualifiés.

Hauteur maximale de la surface de projection : 10 metres.

CARTER DE COULEUR "RAL": sur devis.

Ils sont produits à la demande pour tous formats image de 7 mètres de base à 20 mètres et au-delà.

Les matériels utilisés garantissent légèreté et fiabilité de l'ensemble.

Carter en aluminium.

Tube d'enroulement en aluminium

ou fibre de

carbone pour

les plus grandes tailles.

ACCESSIONS

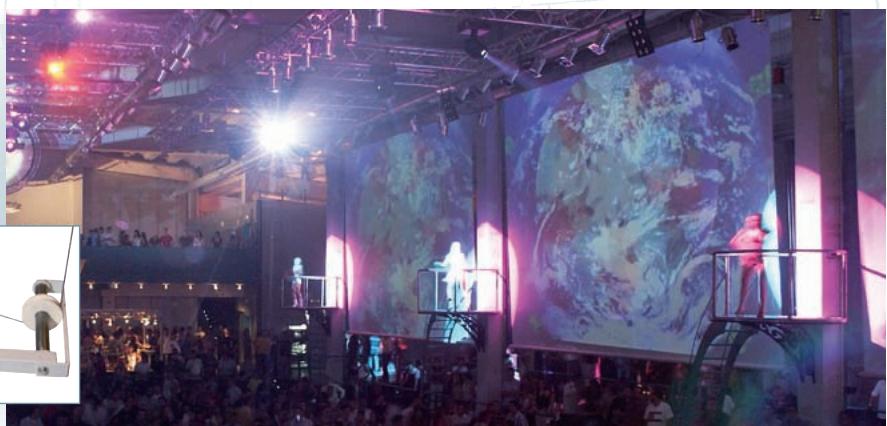

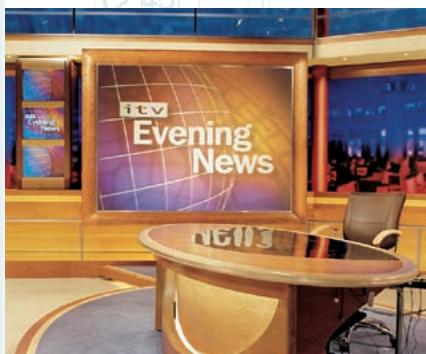

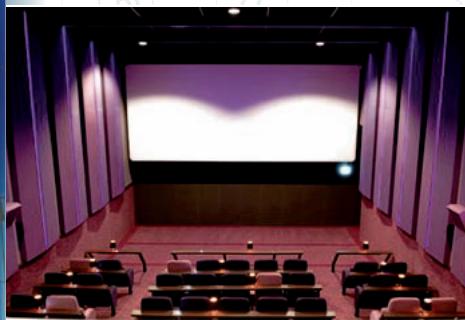

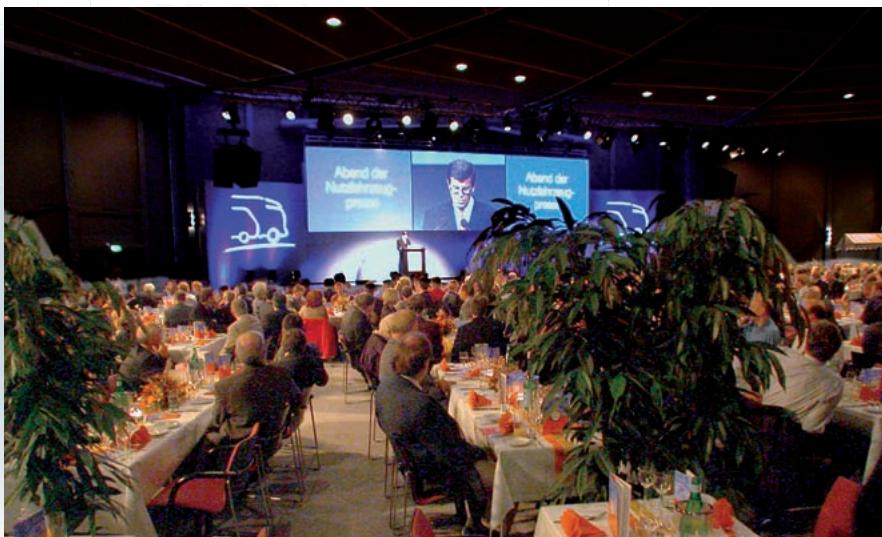

Cette famille d'écrans entre dans la catégorie des équipements des grands auditoriums, des centres de congrès et des salles de spectacles.

FIXATION PLAFOND

FIXATION MURALE

CONTROLE À DISTANCE INCLUS

Émetteur et récepteur Somfy

FIXATIONS STANDARD

Fixation plafond - Sur perche diamètre 49 mm Fixation murale

Offre de prix sur devis

Après réception de vos spécifications :

Tel: [phone]

Fax: [phone]

Mail: [e-mail]

Informations requises pour effectuer une cotation :

• Type de surface de projection
• Format image Mode de fixation
• Tous les détails liés à l'installation pouvant nécessiter une modification du produit standard.

Ecran Super GEAR HC

SUPER GEAR

ORAY 2000

Vous trouverez avec ces écrans une solution économique de qualité pour toutes vos projections jusqu'à 2m40 de base.

Vous aurez la possibilité de les fixer au mur ou au plafond.

Sont également disponibles des fixations permettant

de décaler votre écran du mur.

Notre nouvel écran manuel haut de gamme, le Super Gear, est équipé

du mode de fixation Speed Solo.

Son système de fixation Speed Solo permet une installation directe au mur et au plafond facilitée grâce aux pattes de fixation dans lesquelles l'écran coulisse pour se bloquer avec une simple clé. 10

Format image Hauteur x Base (cm)	Blanc Mat Récurrence	Poids Brut en Kg	Poids Net en Kg
Formats CARRÉS
150 x 150	MPP08B1150150	7	5
180 x 180	MPP08B1180180	9	7
200 x 200	MPP08B1200200	10	8
240 x 240	MPP08B1240240	12	10
Formats 4:3
150 x 200	MPP08B1150200	10	8
180 x 240	MPP08B1180240	12	10

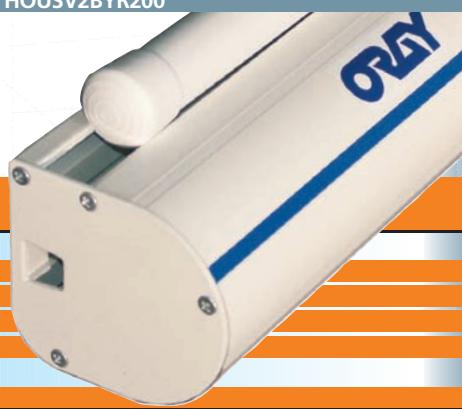

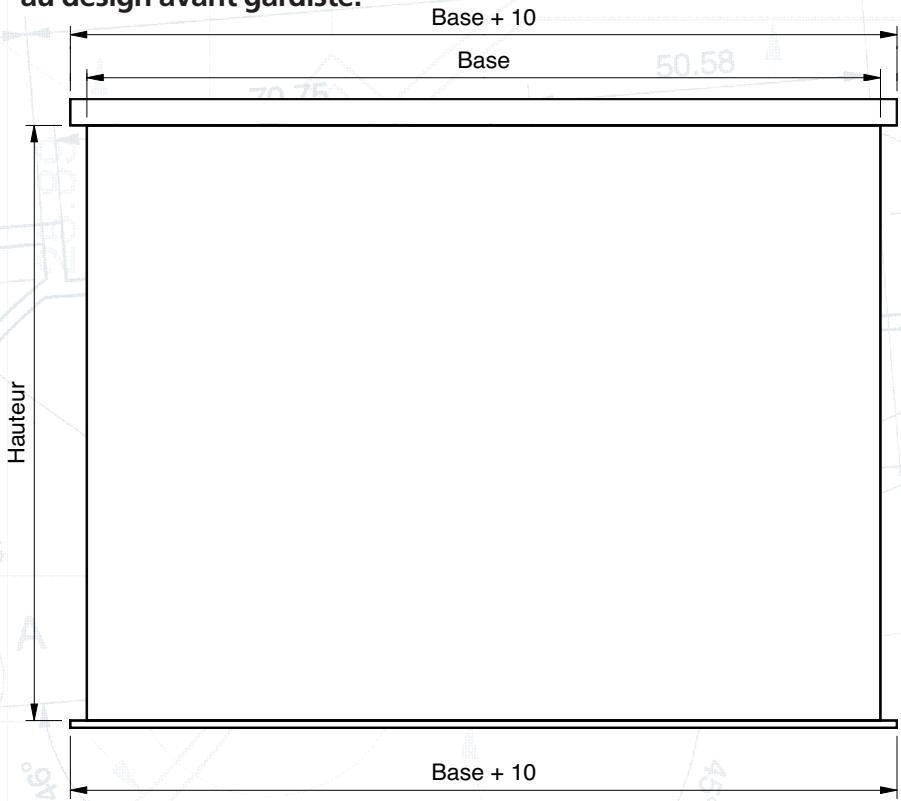

Le SUPER GEAR possède un carter en aluminium anodisé incolore au design avant-gardiste.

Surface de projection blanche mat non feu M1 pour la gamme PRO.

Nouveau dispositif d'arrêt à toute hauteur SRS (Slow Return System), contrôle la remontée progressive de la barre de lest.

Carter aluminium anodisé pour l'écran PRO et laqué blanc pour l'écran HC.

Pour la série HC, une surface de projection occultante avec cadrage noir pour les formats 4:3, auquel s'ajoute un extra drop de 30 cm pour les formats 16:9.

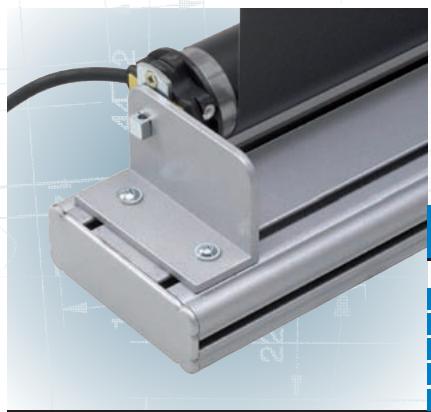

Systeme SPEED SOLO

Installation plus simple, plus rapide et par une seule personne.

Notre nouveau système de fixation Speed Solo vous fait gagner du temps à l'installation.

1 Installer les deux pattes de fixation au mur ou au plafond. 2 Insérer l'écran dans les pattes. 3 Sécuriser l'installation.

Les pattes sont coulissantes le long du carter.

Format image Hauteur x Base (cm)	Blanc Mat Occultant Référence	Poids Brut en Kg	Poids Net en Kg
Formats 4:3	Cadrage noir sur tous les formats
129 x 172	MPP09B1135180	9	7
144 x 192	MPP09B1150200	10	8
174 x 232	MPP09B1180240	12	10
Formats 16:9	Cadrage noir sur tous les formats
97 X 172	MPP09B1101180	9	7
108 X 192	MPP09B1112200	10	8
130 X 232	MPP09B1135240	12	10

SUPER GEAR PRO Carter aluminium anodisé

SUPER GEAR HC Carter aluminium laqué blanc

ORAY 2000

Écrans manuels à ressort silencieux.

ORAY 2000 PRO

Écran sous carter en tôle acier laquée blanc. Surface de projection blanc mat non feu M1

ORAY 2000 HC

Ecran sous carter en tôle acier laquée blanche. Surface de projection blanche mate occultante avec cordures noires.

ORAY 2000 HC

	Format image Hauteur x Base (cm)	Blanc Mat Occultant Référence	Poids Brut en Kg	Poids Net en Kg
4:3	Formats 4:3	Cadrage noir sur tous les formats
	129 x 172	MPP02B1135180	9	8
	144 x 192	MPP02B1150200	10	9
16:9	Formats 16:9	Cadrage noir sur tous les formats
	97 X 172	MPP02B1101180	9	8
	108 X 192	MPP02B1112200	10	9
	130 X 232	MPP02B1135240	13	12

ORAY 2000 PRO

Format image Hauteur x Base (cm)	Blanc Mat Référence	Poids Brut en Kg	Poids Net en Kg
Formats CARRÉS
150 x 150	MPP03B1150150	8	7
180 x 180	MPP03B1180180	9	8
200 x 200	MPP03B1200200	10	9
Formats 4:3
135 x 180	MPP03B1135180	9	8
150 x 200	MPP03B1150200	10	9

Fixation murale ou plafond: fixations mixtes murales et plafond intégrées aux extrémités de l'écran. Dispositif d'arrêt toute hauteur (tous les 10cm environ).

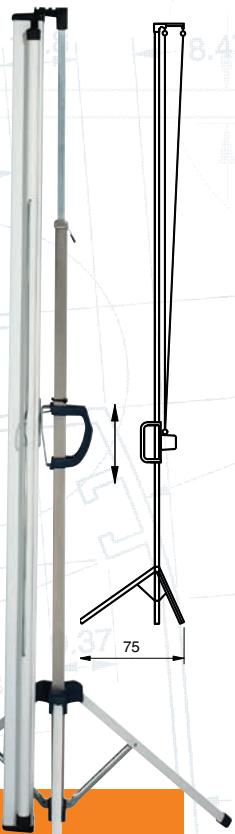

Écrans portables et trépied

Pied de l'écran Dragonfly

FLY

STYLE

Nous vous présentons ici une gamme tant esthétique qu'originale s'adaptant à vos contraintes de déplacement. Simples à mettre en œuvre, ces écrans sont disponibles en format 4:3 ou 16:9.

Toujours plus compact, le Butterfly mobile est certainement l'écran le plus rapidement ouvert du marché. Idéal pour la location ou l'usage.

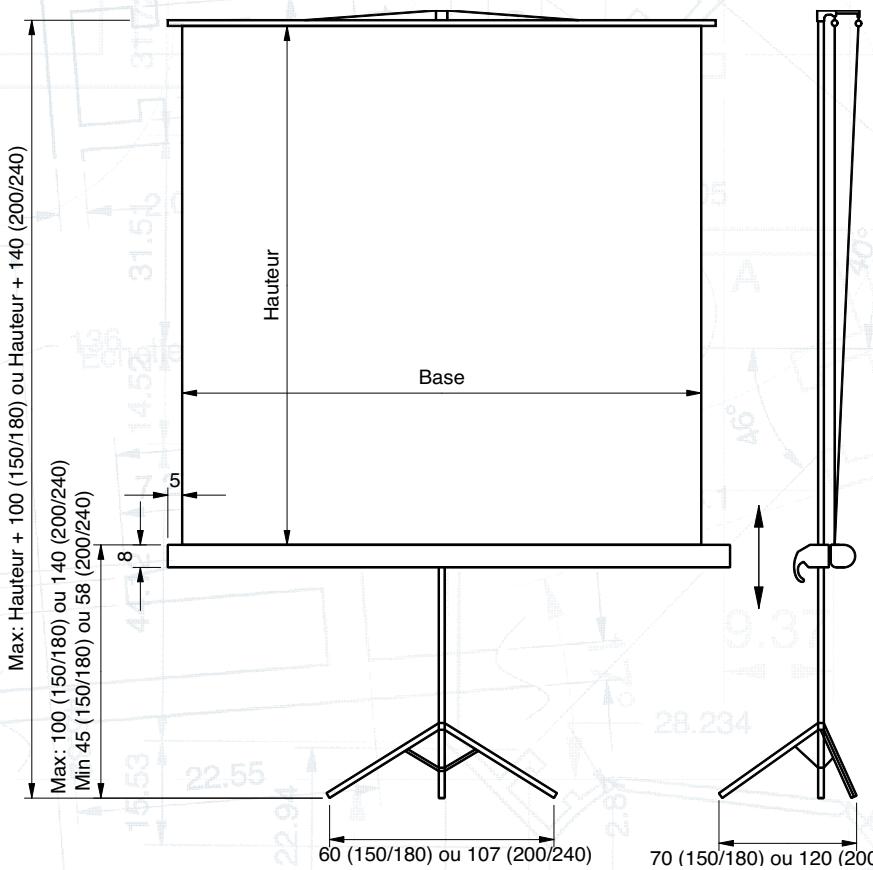

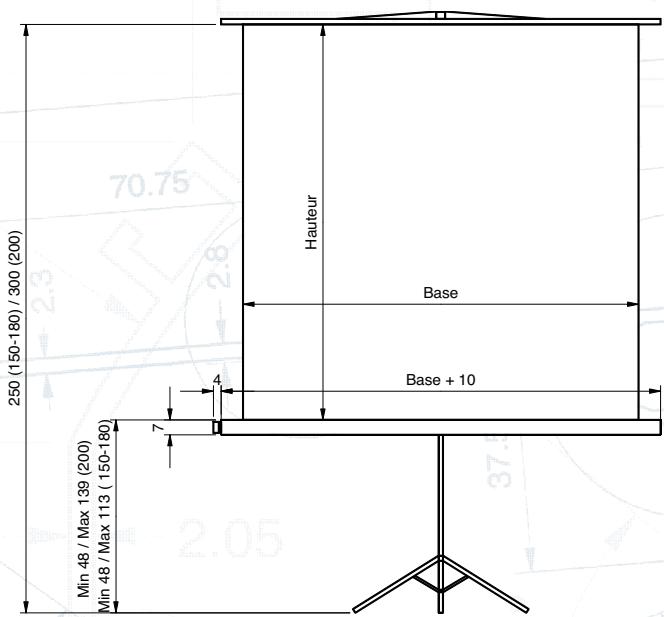

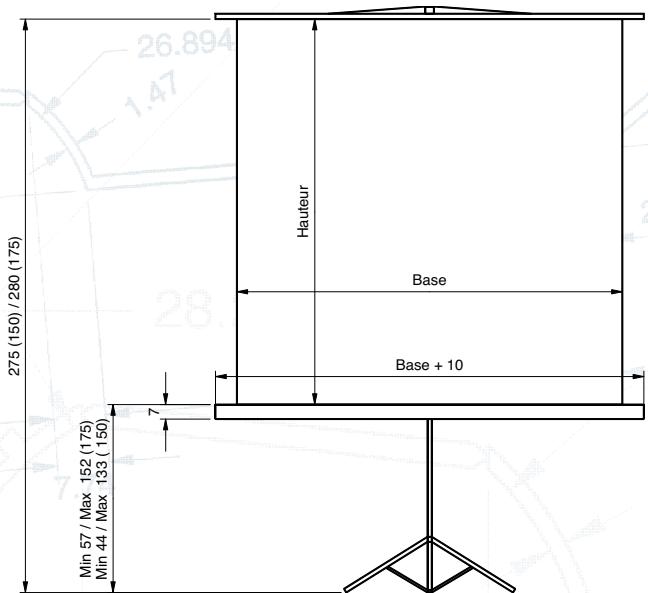

Les trépieds restent les produits phares du marché institutionnel et grand public.

Du Style, trépied le plus robuste du marché, au Screen plus destiné au marché grand public, cette gamme s'adapte à vos besoins de mobilité et à vos exigences d'endurance.

Toujours plus mobile, toujours plus rapide à l'ouverture. Jusqu'à 2m40 de base. Base +4

• À chaque extrémité du carter de l'écran, une poignée et 2 larges roues permettent un déplacement aisé
• Entièrement en aluminium, son carter design protège efficacement l'écran pendant le transport.
• Il suffit de lever la barre supérieure de l'écran pour l'ouvrir instantanément, grâce au mécanisme à pantographé.

Format image Hauteur x Base (cm)	Blanc Mat Occultant Référence	Poids Brut en Kg	Poids Net en Kg
Formats 4:3
87 x 116	BUT02B1090120	13	12
117 x 156	BUT02B1120160	18	15
132 x 176	BUT02B1135180	19	16
147 x 196	BUT02B1150200	20	17
177 x 236	BUT02B1180240	24	22
Format carré
196 X 196	BUT02B1200200	20	17

Le plus grand écran à ouverture horizontale du marché.

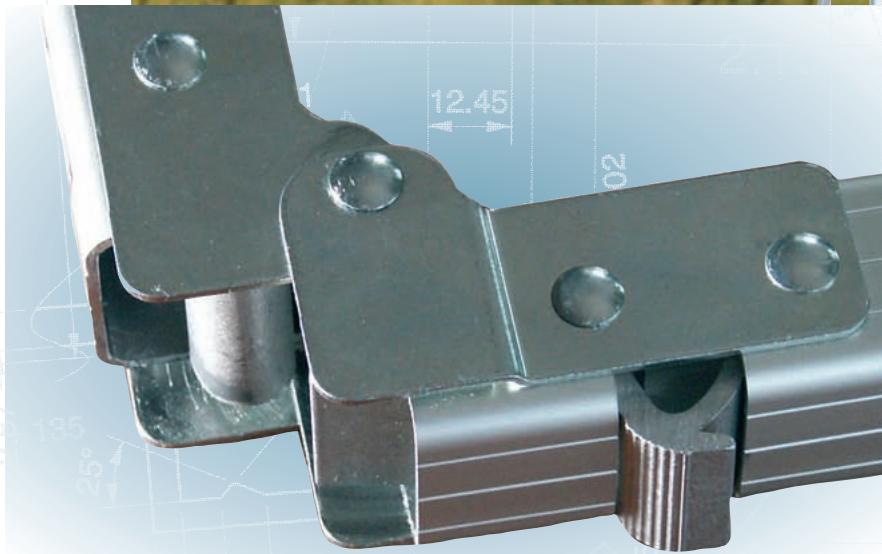

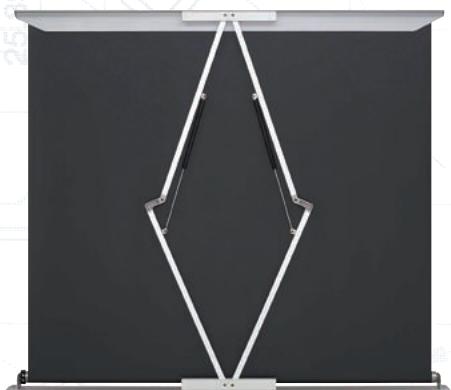

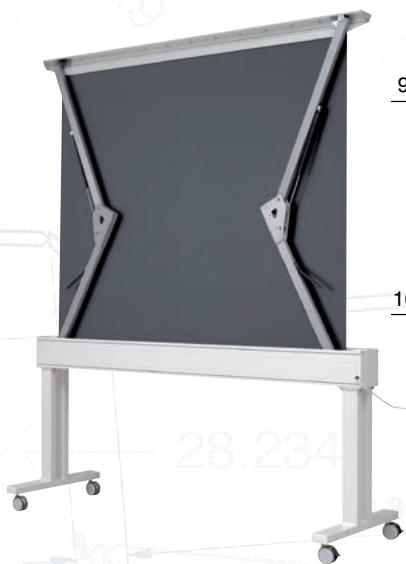

Écran nouvelle génération et multi-formats grâce à son système pantographe et son ouverture horizontale. 48.1

• Facilitation transportable avec une housse tissu renforcée.
• Une fois posé, ses 4 pieds le rendent très stable. L'innovation du déroulement horizontal permet d'avoir un écran de grande taille repliable sur la hauteur, ce qui réduit son encombrement.

OPTION : Fixation murale

Cette génération d'écrans mobiles est simple, compacte et robuste.

• La hauteur d'ouverture est ajustable par la perche télescopique et la parallaxe est corrigeable par la potence inclinable.

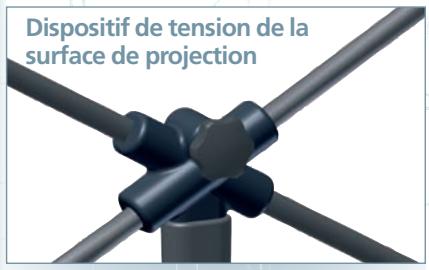

• Un tendeur spécifique étudié garantit une bonne planéité.
• La surface de projection opaque possède un cadrage noir.
• Gain de l'écran blanc mat 1,2.

2 Modeles sont disponibles:

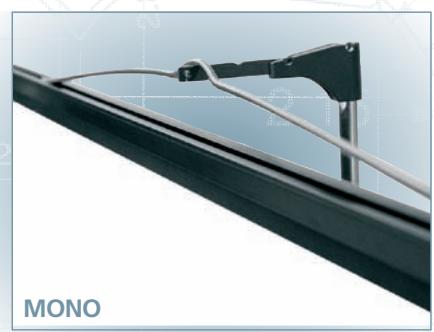

• Le Fly mono avec une toile recto simple au format 4:3 et un carter en aluminium anodisé noir.
• Le Fly duo avec une toile recto verso aux formats 4:3 et 16:9 avec un carter aluminium anodisé.

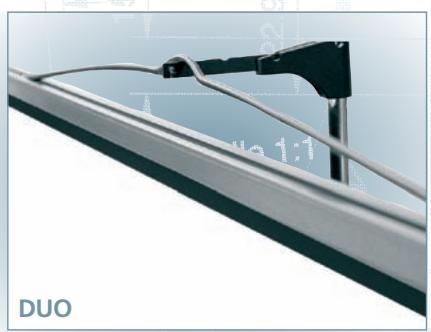

FLY DUO Toile recto verso - Carter aluminium anodisé.

Format image Hauteur x Base (cm)		Blanc Mat Occultant Récurrence	Poids Brut (Kg)	Poids Net (Kg)
Format 4:3	Format 16:9
117 x 156	88 x 156	FLY02B1120160	14	11
132 x 176	99 x 176	FLY02B1135180	15	12
147 x 196	110 x 196	FLY02B1150200	16	13

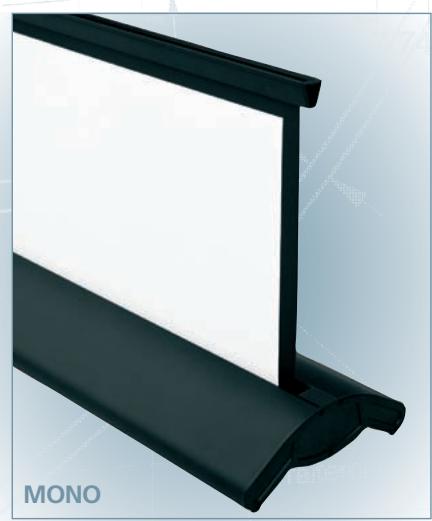

FLY MONO Toile recto simple - Carter en aluminium anodisé noir.

Format image Hauteur x Base (cm)	Blanc Mat Occultant Référence	Poids Brut en Kg	Poids Net en Kg
Format 4:3
87 X 116	FLY01B1090120	12	11
117 X 156	FLY01B1120160	14	12
132 X 176	FLY01B1135180	15	13
147 X 196	FLY01B1150200	16	13

Écrans portables et trépied

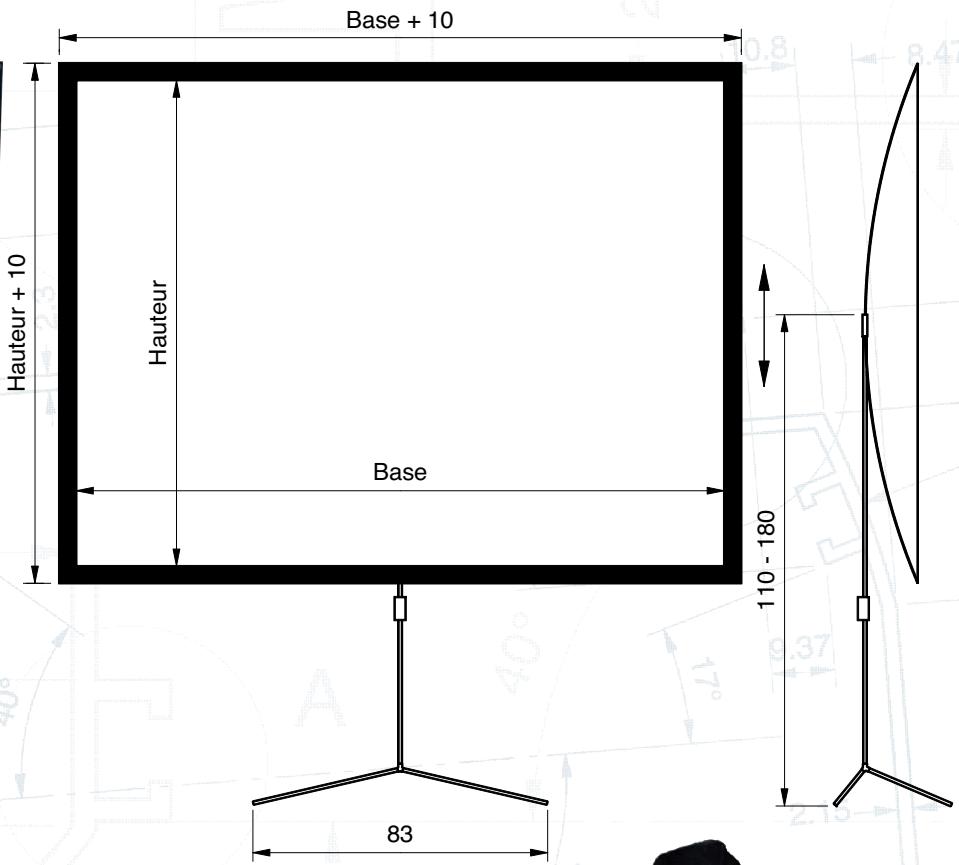

Compact et léger, le seul véritable écran "ULTRA-PORTABLE" du marché.

Installé en quelques minutes :

• Avec moins de 4,5kg et sa housse de transport, l'écran Easyfixx est particulièrement indiqué pour les projections nomades.
• Une mise en place simple et très rapide.
• Ajustable en hauteur, l'écran Easyfix ne fait aucune concession à la qualité de votre projection.

Format image

Hauteur x Base (cm)

Blanc Mat Occultant

Référence

Poids Brut

en Kg

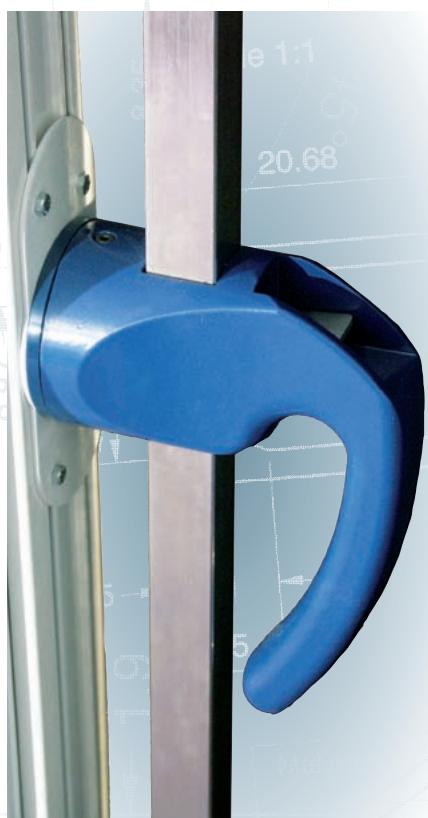

Poignée

de réglage

de la hauteur

Format 4:3

113x150

128x170

143x190

143x130 173x230

ISY01B1120160

ISY01B1135180

ISY01B1150200

ISY01B1180240

5 6 6 6

Format 16:9

84x150 96x170 107x190 129 x 230

13/14 13/14 m = 311 13/14

m = 32 m 1; · ( - ) = 0 · ( - ) = 0 · ( - ) = 0 · ( - ) = 0 · ( - ) = 0 · ( - ) = 0

Design très contemporain, grande robustesse et facilité de mise en œuvre font de la gamme Style le compromis idéal pour toute prestation ne nécessitant pas une installation fixe.

• Carter en profilé d'aluminium laqué blanc résistant parfaitement à la torsion.
• Chaque écran est livré avec une potence inclinable pour correction de la parallaxe. Toile classée non feu M1.
• Poignée ultra robuste en Zamak.

PIED ETOILE

Remplacement sans supplément du trépied par un pied étoile.

Muni de 5 roulettes dont 2 avec freins.

Hauteur x base (cm)	Blanc mat référence	Poids brut	Poids net
150 x 150	PIE06B1150150	17	13
180 x 180	PIE06B1180180	19	17
200 x 200	PIE06B1200200	26	22

Référence HOUSV2BYR150, HOUSV2BYR180, HOUSV2BYR200

Format image

Hauteur x Base (cm)

Blanc Mat Occultant

Référence

Poids Brut

en Kq

Poids Net

en Kq

Format carre

150 x 150	TRE06B1150150	12	10
180 x 180	TRE06B1180180	15	13
200 x 200	TRE06B1200200	21	19
240 x 240	TRE06B1240240	23	21

Format 4:3

180x240 TRE06B1180240 23 20

Conçus pour les usages intensifs, les écrans BYRON sont particulièrement bien adaptés pour les salles de classe de petite et moyenne dimension.

• Carter en tôle laquée blanche et surface de projection classée non feu M1.
• Chaque écran est livré avec une potentielle inclinable pour correction de la parallax.
• Système de tension latérale de la surface de projection.

Format image Hauteur x Base (cm)	Blanc Mat Occultant Rémonce	Poids Brut en Kg	Poids Net en Kg	Ouverture Px L x H Mini / H Maxi (cm)	Fermeture Px H x L (cm)
Format carré
150 x 150	TRE01B1150150	10	8	75x160x226 / 253	14x20x173
180 x 180	TRE01B1180180	14	12	80x190x287 / 319	14x20x199
200 x 200	TRE01B1200200	16	14	80x218x259 / 322	15x20x219

De par leurs dimensions réduites et leur simplicité d'emploi, ces écrans sont particulièrement destinés au grand public.

Carter en tôle laquée noir. - Surface blanche mat.

	Format image Hauteur x Base (cm)	Blanc Mat Occultant Rétérence	Poids Brut en Kg	Poids Net en Kg
Format carré
125 x 125	TRE03B1125125	5	4
150 x 150	TRE03B1150150	6	5
175 x 175	TRE03B1175175	7	6

CINÉVISION :

Lacage de la toile sur oeillets à l'arrière du cadre. Coins ronds ou carrés.

Le nouvel écran carte postale.

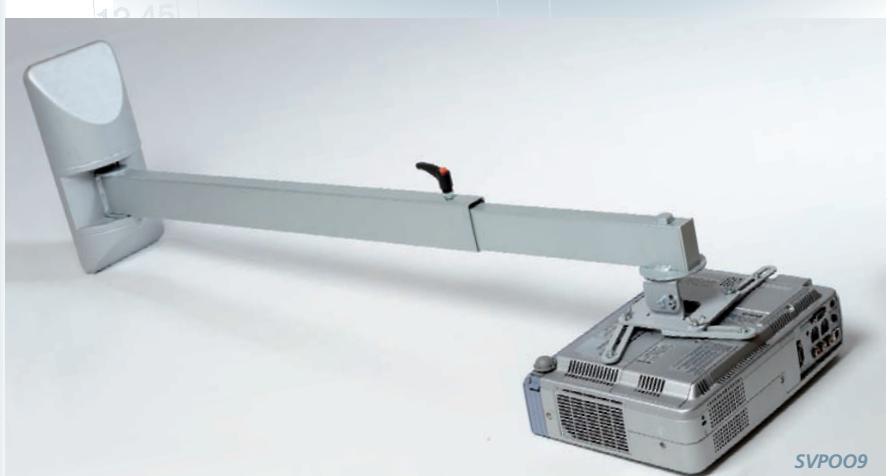

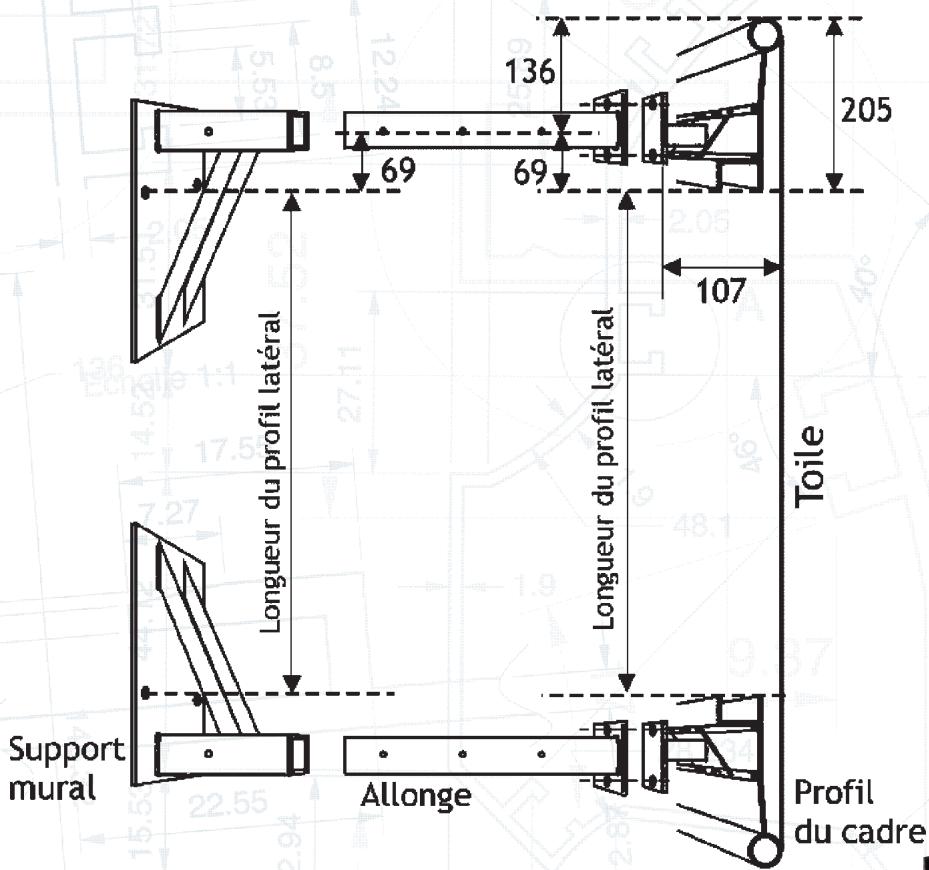

FIXATION MURALE

La fixation standard est murale, avec distance au mur ajustable.

D'autres systèmes de fixation sont disponibles (suspension au plafond, montage sur pieds,...)

Suspension rapide du cadre à ses supports, et verrouillage par rotation à 45 degrés de la pièce de jonction.

FIXATION SUSPENDUE

Le nouvel écran carte postale.

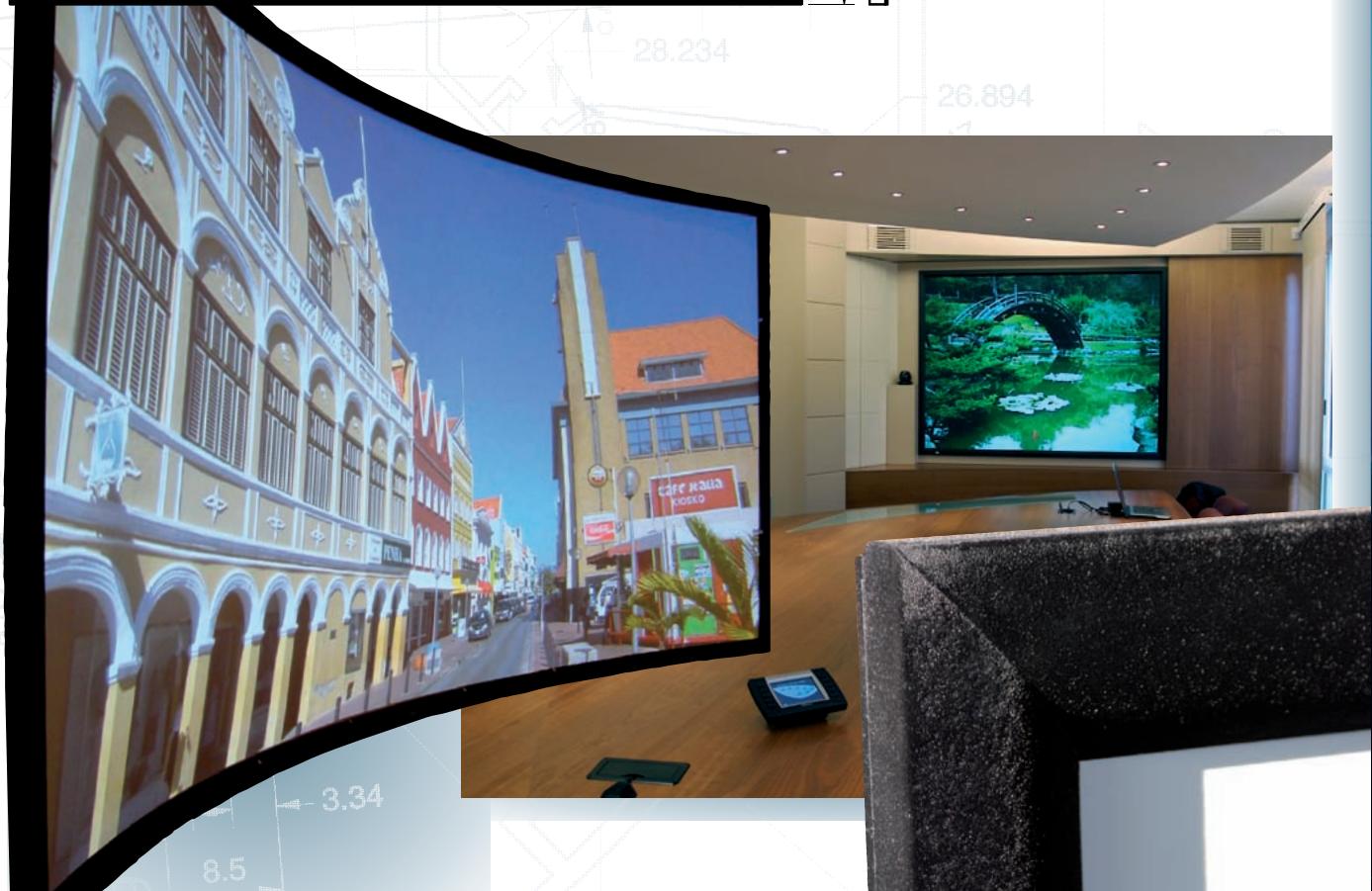

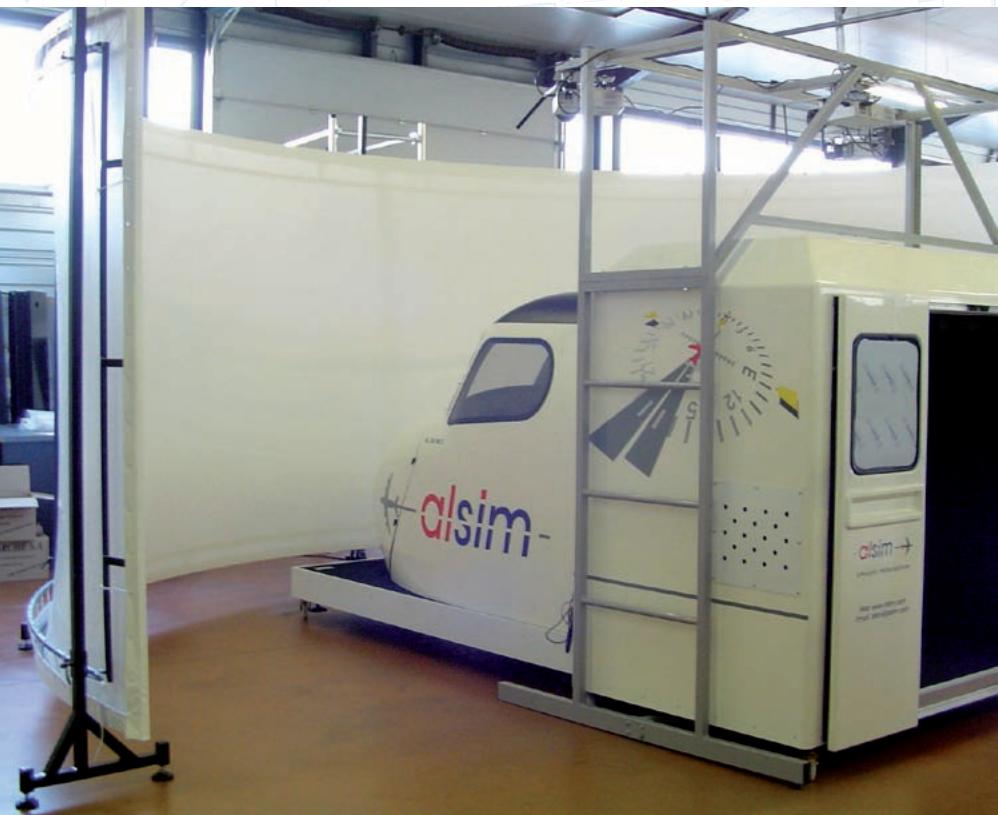

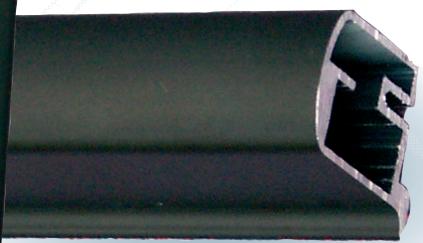

Cadre acier réservé pour des applications spéciales ou les forts cintrages :

• Simulateurs
• formes asymétriques,
• etc...

Fixation sur pied, support mural ou suspendu, - Préfabriqué sur mesure et livré en kit, - Disponible en toutes dimensions, - Aisément cintrable sur site grâce au profil du cadre spécifique étudié, - Nombreux accessoires standard disponibles, - Adaptations complémentaires sur demande à notre bureau d'études, - Montable et démontable à souhait, - Coins carrés ou arrondis au besoin.

CACHE en velours NOIR

sur le pourtour de l'image

Offre de prix sur devis

après réception de vos spécifications :

Tel: [phone]

Fax : [phone]

Mail: [e-mail]

Informations requises pour effectuer une cotation :

Type de surface de projection - Format image Mode de fixation - Tous les détails liés à l'installation pouvant nécessiter une modification du produit standard.

CERNS

SUR CADRE

Il accepte notamment les formats : 4:3, 16:9 et 1:2,35.

Les boutons-pression de la toile lui confèrent une très grande planéité.

2 types de toiles sont disponibles en standard :

• Blanc Mat
• Microperf'Oray®

3 modèles différents de l'écran le Mask sont possibles :

• avec deux volets horizontaux,
• avec deux volets verticaux,
• avec deux volets horizontaux et deux volets verticaux.

LE MASK

AVEC DEUX VOLETS HORIZONTAUX

La base de l'image est constante et permet 3 formats : 4:3, 16:9 et 1:2,35

LE MASK

AVEC DEUX VOLETS VERTICAUX

La hauteur de l'image est constante et permet 3 formats:4:3,16:9 et 1:2,35

LE MASK

AVEC DEUX VOLETS HORIZONTAUX ET DEUX VOLETS VERTICAUX

La hauteur et la base mobile permettent 3 formats : 4:3, 16:9 et 1:2,35

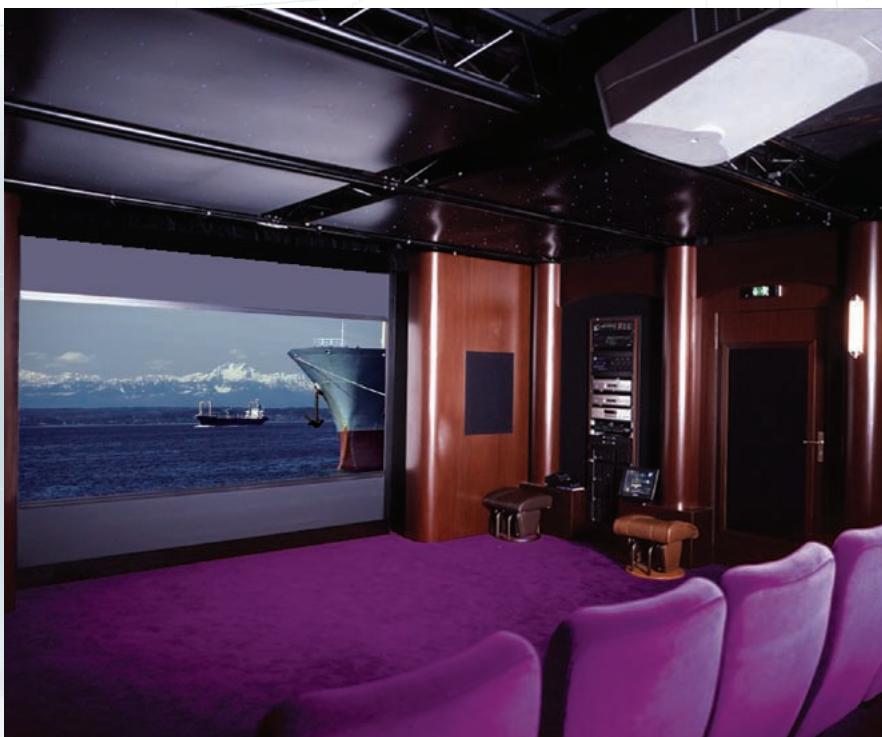

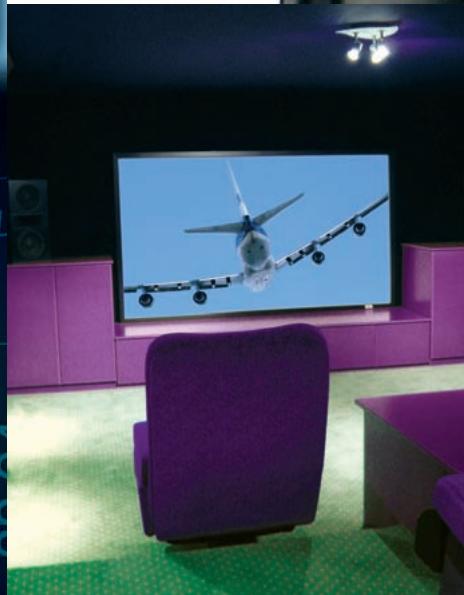

Pour une installation Home cinéma sans concession !

Le Mask est un écran sur cadre avec un système de vantages qui vous permet de vous adapter au format de diffusion de votre film.

Format image

Hauteur x Base (cm)

Blanc Mat

Référence

MicroperfOray

Référence

Format 4:3

150x200

180x240

225×300

240×320

Format 1:2,35

MAS01B1150200

MAS01B1180240

MAS01B1225300

MAS01B1240320

Format 1:2,35

102 × 240

127x300

136x320

149x350

170×400

MAS01B1102240

MAS01B1127300

MAS01B1136320

MAS01B1149350

MAS01B1170400

Format 16:9

A quatre volets : deux horizontalement et deux verticaux

112 × 200

135 × 240

169x300

180x320

197x350

225 × 400

MAS01B1225400

MAS01N3150200

MAS01N3180240

MAS01N3225300

MAS01N3240320

MAS01N3102240

MAS01N3127300

MAS01N3136320

MAS01N3149350

MAS01N3170400

aux et deux verticaux

MAS01N3112200

MAS01N3135240

MAS01N3169300

MAS01N3180320

MAS01N3197350

MAS01N3225400

SUR CADRE

Chic et élegance : un revêtement de velours noir habille cet écran sur cadre aluminium.

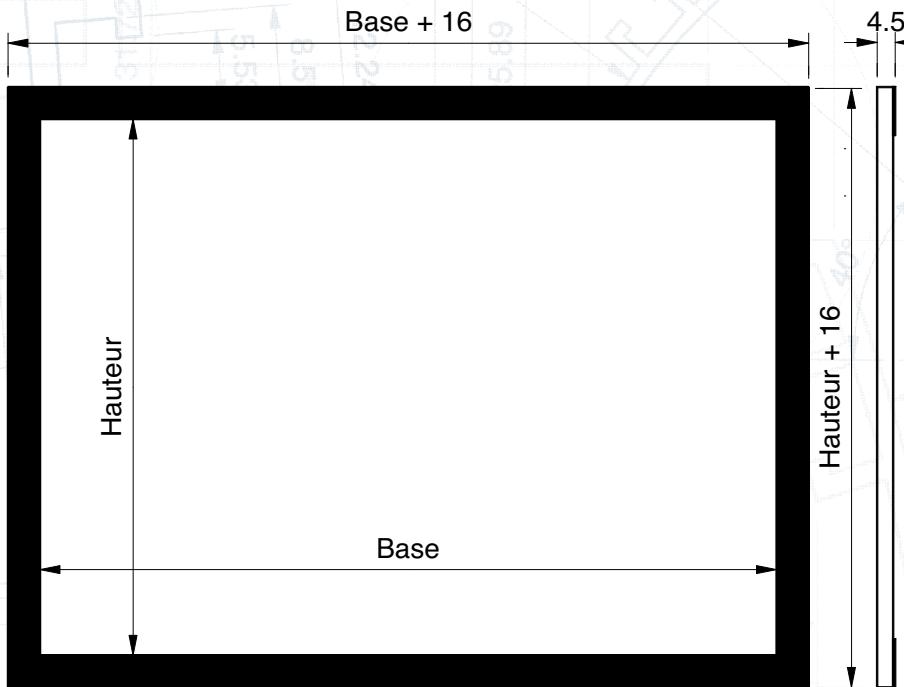

Base + 16

Fixation de la surface de projection par boutons pression complètement invisible sur l'arrière du cadre.

Installation simple et s'adaptant à toutes les configurations.

Encombrement hors tout : Format Image + 16 cm

Format image

Hauteur x Base (cm)

Format 4:3

112x150 CHC01B1112150

135x180 CHC01B1135180

150x200 CHC01B1150200

180 x 240 CHC01B1180240

202 x 270 CHC01B1202270

225×300 CHC01B1225300

Format 16:9

101x180 CHC01B1101180

112x200 CHC01B1112200

135×240 CHC01B1135240

152 x 270 CHC01B1152270

169×300 CHC01B1169300

Microperf'Oray®

Référence

CHC01N3112150

CHC01N3135180

CHC01N3150200

CHC01N3180240

CHC01N3202270

CHC01N3225300

CHC01N3101180

CHC01N3112200

CHC01N3135240

CHC01N3152270

CHC01N3169300

Black Contrast

Référence

CHC01BC112150

CHC01BC135180

CHC01BC150200

CHC01BC180240

CHC01BC202270

CHC01BC225300

CHC01BC101180

CHC01BC112200

CHC01BC135240

CHC01BC152270

CHC01BC169300

Poids Poids

brut/kg

net /kg

13 10 15 12 18 14 23 18 26 21 30 23

15 12

17 13

21 16

23 18

26 20

Plus rigide, plus design, il évite l'objet projetée sur l'image. Plus facile à monter... sans outillage!

L'écran Spécial Video est à la fois : Rigide design et facile à monter, - Évite l'objet projetée du cadre sur l'image.

L'ensemble se monte et se démonte en quelques minutes sans outillage. Le cadre s'emboîte et se verrouille par clipsage.

La toile se fixe sur l'arrière du cadre par boutons pression.

Le Spécial Video peut aussi bien être fixé au plafond, au mur ou sur des piedments fournis en option.

La finition du cadre et des pattes de fixation est anodisée noire.

Encombrement hors tout : Format image + 9 cm, pattes comprises.

Référence Caractéristique

SPVPIED la paire

Format image Blanc Mat Hauteur x Base (cm) Référence

MicroperfOray

Référence

Black Contrast®

Référence

Translucide

Référence

Poids Poids

brut/kg net/kg

Format 4:3

135×180 SPV01B1135180

150 x 200 SPV01B1150200

180 x 240 SPV01B1180240

225×300 SPV01B1225300

240 x 320 SPV01B1240320

300x400 SPV01B1300400

SPV01N3135180

SPV01N3150200

SPV01N3180240

SPV01N3225300

SPV01N3240320

SPV01N3300400

SPV01BC135180

SPV01BC150200

SPV01BC180240

SPV01BC225300

SPV01BC240320

SPV01BC300400

SPV01T1135180

SPV01T1150200

SPV01T1180240

SPV01T1225300

SPV01T1240320

SPV01TT300400

15 11

17 12

20 14

25 17

27 19

31 22

Valises

Écran valise Ultimate

Une gamme indispensable dans le cadre de vos déplacements.

En effet, les produits sont légers et ne seront pas une contrainte lors de leurs divers transports. Leur montage est rapide de par les boutons pressions et les charnières clipsables fournis, ce qui ne nécessite aucun outil. Leur légèreté n'influe en aucun cas sur leur résistance. Vous avez la possibilité de les fixer sur pieds ou au mur.

Ces écrans sont parfaits pour la location et l'événementiel.

Verrou écran valise Ultimate.

Qualise ultimate

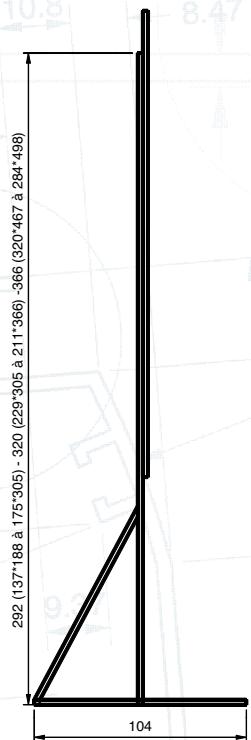

C'est l'écran idéal pour les installations temporaires.

Livre avec une valeur de transport en ABS très légère et résistante équipée de roulettes.

508-111.

VALISE Ultimate:

son cadre vous garantit un montage facile grâce à ses charnières clipsables.

Surface de projection tendue avec boutons pressions.

3 versions dispensables :

• Blanc Mat Translucide
• Duo (incluant les 2 types de surfaces).

*Livre avec pieds renforcés

Taille écran Hauteur x Base (cm)		Blanc Mat Référence	Translucide Référence	DUO Blanc mat et Translucide	Poids net	Poids brut	Nombre del'alises (cm)
ULTIMATE 4:3 ECRAN COMPLET
137 x 188	123 x 174	VUL01B1123174	VUL01T1123174	VUL01D1123174	29	21	1 valise de 30 x 40 x 132
157 x 211	144 x 197	VUL01B1144197	VUL01T1144197	VUL01D1144197	31	23
183 x 244	169 x 230	VUL01B1169230	VUL01T1169230	VUL01D1169230	32	24
229 x 305	215 x 291	VUL01B1215291	VUL01T1215291	VUL01D1215291	36	27
274 x 366	260 x 352	VUL01B1260352	VUL01T1260352	VUL01D1260352	38	28
320 x 427 *	306 x 413	VUL01B1306413	VUL01T1306413	VUL01D1306413	40	30	1 valise de 30 x 40 x 147
366 x 488 *	352 x 474	VUL01B1352474	VUL01T1352474	VUL01D1352474	43	33
ULTIMATE 4:3 TOILE SEULE
137 x 188	123 x 174	VUL02B1123174	VUL02T1123174		3,5	2,5
157 x 211	144 x 197	VUL02B1144197	VUL02T1144197		4	3
183 x 244	169 x 230	VUL02B1169230	VUL02T1169230		4,5	3,5
229 x 305	215 x 291	VUL02B1215291	VUL02T1215291		5	4
274 x 366	260 x 352	VUL02B1260352	VUL02T1260352		6	5
320 x 427	306 x 413	VUL02B1306413	VUL02T1306413		9	8
366 x 488	352 x 474	VUL02B1352474	VUL02T1352474		11	10
ULTIMATE 16:9		ECRAN COMPLET
142 x 244	128 x 230	VUL01B1128230	VUL01T1128230	VUL01D1128230	32	24	1 valise de 30 x 40 x 132
157 x 274	144 x 260	VUL01B1144260	VUL01T1144260	VUL01D1144260	33	25
175 x 305	161 x 291	VUL01B1161291	VUL01T1161291	VUL01D1161291	35	26
211 x 366	197 x 352	VUL01B1197352	VUL01T1197352	VUL01D1197352	36	27
284 x 493 *	271 x 484	VUL01B1271484	VUL01T1271484	VUL01D1271484	38	29	30 x 40 x 147
ULTIMATE 16:9		TOILE SEULE
142 x 244	128 x 230	VUL02B1128230	VUL02T1128230		4	3
157 x 274	144 x 260	VUL02B1144260	VUL02T1144260		4,5	3,5
175 x 305	161 x 291	VUL02B1161291	VUL02T1161291		5	4
211 x 366	197 x 352	VUL02B1197352	VUL02T1197352		5,6	4,5
284 x 493	271 x 484	VUL02B1271484	VUL02T1271484		7	6

VALISE DCR

Structure encore plus rigide pour de plus grandes dimensions.

VALISE DCR :

double cadre renforcé, une structure encore plus rigide pour de plus grandes dimensions.

Livrée avec 2 ou 3 valises de transport en ABS résistantes équipées de roulettes.

Taille écran Hauteur x Base (cm)	Format Image	Blanc Mat Rêférence	Translucide Rêférence	DUO Blanc mat et Translucide	Poids net	Nombre de valises 33 x 52 x 214 cm
Valise DCR 4:3 ECRAN COMPLET
396 x 518	366 x 488	VDC01B1366488	VDC01T1366488	VDC01D1366488	120	2 valises
488 x 640	457 x 610	VDC01B1457610	VDC01T1457610	VDC01D1457610	125
579 x 762	549 x 732	VDC01B1549732	VDC01T1549732	VDC01D1549732	140	3 Valises
Valise DCR 4:3 TOILE SEULE
396 x 518	366 x 488	VDC02B1366488	VDC02T1366488		8
488 x 640	457 x 610	VDC02B1457610	VDC02T1457610		13
579 x 762	549 x 732	VDC02B1579732	VDC02T1579732		18
Valise DCR 16:9		ECRAN COMPLET
480 x 830	450 x 800	VDC01B1450800	VDC01T1450800	VDC01D1450800	140	3 Valises
Valise DCR 16:9		TOILE SEULE
480 x 830	450 x 800	VDC02B1450800	VDC02T1450800		18

Surfaces de projections

Supernova CORE

Surface Transonore

BLANC MAT BLACK CONTRAST SPÉCIAL NACRÉ METALLISE 3D TRANSONORE MICROPERF'ORAY TRANSLUCIDES HC, HG, HD, DF GAMME DNP PAGE DYNAMIQUE

Forte d'une expérience de plus de 60 ans, la société Oray développe ses propres surfaces de projection.

Le service Recherche et Développement maintient une veille constante des technologies de projection afin de garantir les qualités optiques et mécaniques nécessaires à l'évolution du matériel de projection.

Écrans couplés ou rigides, chacune de ces surfaces a été sélectionnée sans concession afin de garantir le meilleur de votre projecteur. Vous trouverez une large gamme de surfaces pour la projection frontale ou rétro destinée à l'ensemble des marchés de la projection : cinéma, home cinéma, PLV, affichage dynamique, présentation diapo, simulation, vidéo,...

Projection frontale

Surfaces de projection en PVC recyclable.

SURFACES

de PROJECTION

Surface diffusante offrant le plus large cône de réflexion.

Très polyvalente, elle offre un excellent résultat avec tous types de projecteurs pour des projections en semi-obscurité.

Sa matité garantit une répartition parfaitement homogène de la luminosité sur l'ensemble de la surface de l'écran.

Disponible en plusieurs versions suivant le type d'écran.

Référence	Classement au feu	Poids kg/m2	Largeur Laize maxi
TOI01B1100100	M1	0,48	2m40

La surface Black Contrast est une marque déposée ORAY, spécialement développée pour le marché de la projection home cinema.

Elle permet avec des projecteurs offrant une forte luminosité mais un niveau de contraste moyen, de garantir une image en vidéo proche de l'image cinéma. L'ensemble de la colorimétrie est respecté en garantissant des nuances dans les couleurssons impossibles à discerner avec une surface standard.

Beaucoup moins sensible aux lumières parasites que le blanc mat, elle est le partenaire idéal des installations home cinéma.

Référence	Classement au feu	Poids kg/m2	Largeur Laize maxi
TOI01BC100100	M2	0,48	2m40

Spécial nacré

Deux fois plus lumineuse que le blanc mat, mais avec un cône de réflexion plus étroit d'environ, cette surface permet les projections en lumière ambiance.

Référence	Classement au feu	Poids kg/m2
TOI01N1100100	M2	0,48

Surface à haut gain destinée à la projection plein jour ou la projection 3D. Afin d'obtenir un résultat optimal, cette surface doit être parfaitement tendue. On privilégiera donc son utilisation avec des écrans sur cadre.

Référence	Classement au feu	Poids kg/m2
TOI01M1100100	M2	0,48

Surface utilisée pour la projection cinéma, le diamètre des perforations est de 1 mm et on compte un peu plus de 4 trous au cm².

La surface est perforée à 3,3%.

Suivant la taille de l'écran et la puissance du projecteur, la perte de surface réfléchissante sera compensée par le gain d'un traitement Spécial Nacre.

Référence	Classement au feu	Poids kg/m2	Largeur Laize maxi
TOI01B2100100	M1	0,45	1m50

La taille de la perforation du transonore n'est pas compatible avec l'exigence de qualité du home cinema tant pour l'image que le son.

La perforation est plus petite, 0.5 mm de diamètre et plus nombreuse, 30 trous par cm², soit 6% de la surface de l'écran.

Parfaitement lisse, cette surface de projection offre une netteté et une colorimétrie bien supérieures à tous les écrans du marché confectionnés avec des matières tissées.

Référence	Classement au feu	Poids kg/m2	Largeur Laize maxi
TOI01N3100100	M1	0,42	2m40

Rétroprojection

Surfaces de projection en PVC recyclable.

Souple ou rigide, la surface translucide permet la projection à partir d'un projecteur situé à l'arrière de l'écran.

La surface côté spectateur est étudiée pour une meilleure diffusion de l'image. Cette surface de projection est surtout utilisée pour les écrans sur cadre comme le Spécial Video ou l'écran Valise.

Translucide HC

Feuille, translucide grise à haut contraste, aucun effet de "point chaud", destiné plus particulièrement à de la vente.

• Gain 0.78

Référence	Classement au feu	Poids kg/m2	Largeur Laize maxi
TO101T5100100	M1	0,40	2m40

Translucide HG

Feuille translucide grise à haut gain, privilégiant la luminosité pour de la projection data avec des projecteurs de moyen puissance ou sur de très grands écrans.

Gain 3.0

Référence	Classement au feu	Poids kg/m2	Largeur Laize maxi
TO101T1100100	M2	0,40	2m40

Feuille translucide grise haute définition alliant le compromis entre la luminosité et le contraste.

C'est la surface polyvalente par excellence acceptant des ambiances relativement éclairées.

• Gain 2.2

Référence	Classement au feu	Poids kg/m2	Largeur Laize maxi
TO101T2100100		0,40	3m0

Feuille translucide blanche, garantissant une très bonne restitution de la colorimétrie, sensible à la lumière ambiantes, cette surface permet la restitution d'image sur ses deux faces. Elle est notamment utilisée pour exploiter une image des deux côtés de l'écran.

• Gain en projection : 0.65
• Gain en rétroprojection : 0.7

Référence	Classement au feu	Poids kg/m2	Largeur Laize maxi
TO101T4100100	M2	0,35	2m35

Gamme d'op

Projection frontale dans des environnements à haute luminosité.

La surface SUPERNOVA revolutionne la projection.

• Dotée d'un filtre haut contraste, cette surface refléchit l'image projetée tout en absorbant la lumière ambiantes.
• Cet écran optique offre un contraste jusqu'à 10 fois supérieur et des images 2 fois plus lumineuses que des écrans à projection frontale standard.
• Cette technologie permet d'absorber la lumière ambianteparasite (fenêtres, éclairages,...) et optimise la projection dans les sites éclairés.

SUPERNOVA se décline en différentes versions :

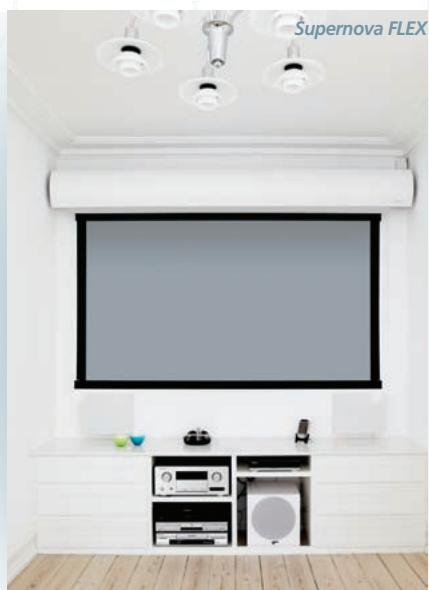

Écran motorisé au design élégant et au système d'enroulement unique.

Solution intégrable en faux plafond. Avec télécommande infrarouge.

Écran sur cadre aluminium noir ou silver en version rigide prêt à être installé.

Écran sur cadre velours à monter avec une surface douce.

Système modulaire à monter sur une structure aluminium pour réaliser des murs d'images, au-delà de 120".

Offre de prix sur devis

après réception de vos spécifications :

Tel: [phone]

Fax : [phone]

Mail: [e-mail]

Informations requises pour effectuer

une cotation - Motorisé ou fixe - Dimensions souhaitées

Format image Hauteur x Base (cm)	Référence	Poids Brut en Kg	Référence	Poids Brut en Kg	Référence	Poids Brut en Kg
Formats 4:3	Supernova CORE		Supernova ONE		Supernova FLEX
72" 110 x 146	5 072 2 000 00	11	5 072 1 000 00	11,8	5 072 5 000 00	18,8
84" 130 x 170	5 084 2 000 00	13,6	5 084 1 000 00	14,9	5 084 5 000 00	20,9
100" 152 x 203	5 100 2 000 00	15,7	5 100 1 000 00	19,4	5 100 5 000 00	23,7
Formats 16:9	Supernova CORE		Supernova ONE		Supernova FLEX
72" 90 x 160	5 072 2 000 10	11,7	5 072 1 000 10	11,0	5 072 5 000 10	19,8
84" 105 x 186	5 084 2 000 10	13,1	5 084 1 000 10	13,8	5 084 5 000 10	22,1
92" 115 x 204	5 092 2 000 10	14,2	5 092 1 000 10	15,9	5 092 5 000 10	23,6
100" 125 x 221	5 100 2 000 10	15,2	5 100 1 000 10	18	5 100 5 000 10	25,1
120" 150 x 266	5 120 2 000 10	17,5	5 120 1 000 10	24

New Wide Angle (Haute contrast) le produit polyvalent

Applications: Lieux publics, salles de conférences, home cinéma.

Gain: 3,5 - Directivité: angle horizontal - Technologies: Fresnel et lenticulaire vertical. - Teinte gris foncé pour un meilleur contraste. - Peu sensible aux lumières parasites.

Diagonelur format 4/3	Focaleécran	Format imageHauteur x Base (cm)
84" NWA	1900	130 x 170
	2300	130 x 170
100" NWA	1850	150 x 200
	2300	150 x 200
	2700	150 x 200
120" NWA	1850	180 x 240
	2300	180 x 240
	2700	180 x 240
	3200	180 x 240
120" NWA	3200	200 x 260

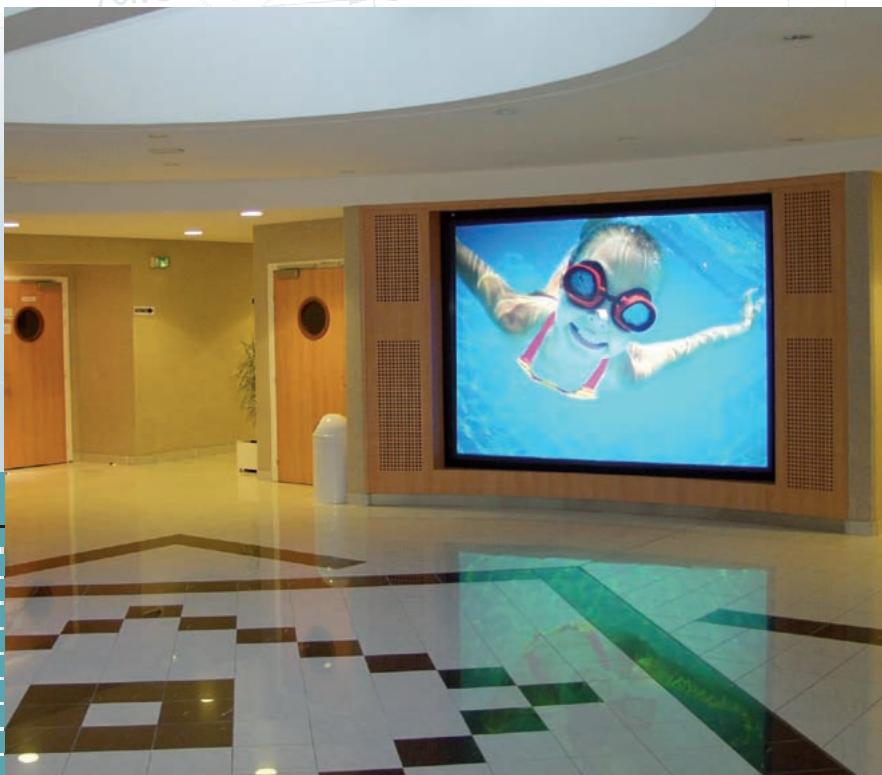

Centre aquatique de Neuilly sur Seine

Giant wide angle - Les grandes images

• Gain : 3
• Directivité : Gain de 1,5 pour un angle de en horizontal et en vertical
• Technologies : Fresnel et lenticulaire vertical
• Format maxi 300 × 400

Diagonale sur format 4/3	Focale écran	Format image Hauteur x Base (cm)
140" GWA	3500	210 x 280
150" GWA	3500	230 x 300
160" GWA	3500	240 x 325
180" GWA	4800	270 x 370
200" GWA	4800	300 x 400

Alpha screen - La rétroprojection informatique haute résolution

Applications : Salles de conférence, visioconférence, points de vente, salles graphiques

Gain : 2,3 - Directivité : Gain de 1,5 à angles horizontal et vertical identiques - Technologies : Fresnel avec micro filtre optique

Disponible en format portrait

Diagonale sur format 4/3	Focale écran	Format image Hauteur x Base (cm)
84" Alp	1400	130 x 170
	1900	130 x 170
	2300	130 x 170
100" Alp	1850	150 x 200
	2300	150 x 200
	2700	150 x 200
120" Alp	1850	180 x 240
	2300	180 x 240
	2700	180 x 240

Sigma screen - L'écran pour la vidéo

Applications : Home Cinéma, salles de conférence, grande polyvalence, image haut contraste.

• Gain : 1,5
• Directivité : Gain de 0,75 pour un angle de en horizontal et en vertical
• Technologies : Fresnel et structure lenticulaire, surface mate, spécial projecteurs grands angles.

Diagonale sur format 4/3	Focale écran	Format image Hauteur x Base (cm)
84" Sig	1400	130 x 170
	1900	130 x 170
	2300	130 x 170
100" Sig	1850	150 x 200
	2300	150 x 200
	2700	150 x 200
120" Sig	1850	180 x 240
	2300	180 x 240
	2700	180 x 240

L'image suspendue

Applications : PLV, produit sans effet de transparence mais avec un haut contraste.

• Gain:2
• Transparency : Aucune
• Directivité : Gain de 1,6 pour un angle de en horizontal et en vertical
• Technologies : Structure lenticulaire et projecteur positionné à par rapport à l'écran.

Diagonale Format image sur format 4/3 Hauteur x Base (cm)

40"	60 x 80	4 040 1 000 00
60"	90 x 120	4 060 1 000 00
80"	120 x 160	4 080 1 000 00
100"	150 x 200	4 100 1 000 00
120"	180 x 240	4 120 1 000 00

CADRE pour écrans,

miroirs optiques avec ou sans cadre, supports miroirs...

La mise en œuvre cdef en main

Structure à 1 ou 2 miroirs, Structure à plusieurs écrans, Offre de prix sur devis.

Tableau comparatif des écrans DNP

1) Gain 1 = 1 étoile Gain 3,5 = 6 étoiles 2) Meilleure note d'absorption des nuisances externes (bruits, lumière,...) 3) Espace requis pour l'installation (la rétroprojection requiert plus d'espace) 4) Coût global installé (miroir, pose,...)

Image dynamique

Cet écran permet de projeter une image créative et lumineuse.

La dalle est personnalisable à votre marque et/ou peut adopter la forme de votre logo.

Lorsqu'elle est inutilisée, elle disparaît complètement grâce à sa transparence, ce qui libère l'espace visuel.

• Epaisseur : 5 mm
• Taille maxi: 200x300 cm
• Support : acrylique

D'autres formats, supports et épaississeurs sont disponibles (verre sécurité, verre A/R).

Nous consulter.

Diagonale sur format 4/3	Format image Hauteur x Base (cm)	Référence
50"	76,2 x 101,7	TRS0150V
100"	149 x 198,7	TRS01100V

Écran 360°

Sa composition multicouches lui confère une directivité très large et visible des deux côtés sans perte de qualité. Avec un vidéo projecteur et deux images, vous pouvez maximiser leur effet.

• Epaisseur : 4 mm
• Taille maxi: 149x300 cm
• Support : acrylique

D'autres formats sont disponibles. Nous consulter.

Diagonale sur format 4/3	Format image Hauteur x Base (cm)	Référence
50"	76,2 x 101,7	TRS0250V
100"	149 x 198,7	TRS02100V

Translucide SL rétro diffusant

La surface Translucide SL est un écran de rétroprojection en acrylique.

Sa faible épaisseur lui permet d'être utilisé en cadre suspendu ou encastré.

• Epaisseur : 3 mm
• Taille maxi : 200x300 cm
• Support : verre acrylique
• Colors : Blanc
• Gain : 2,5

Mini-pantographes 30

Moteur 220V monophasé équipé de 3 fins de course.

Livre avec inverseur montée / descente / arrêt et réglage des fins de course.

Charge maximum: 30kg

Options :

• Système ajustable pour accroche faux plafond,
• Télécommandes : HF ou IR

Référence	Longueur de course	Poids brut	Poids net
SVP0501	1m	26 kg	21kg
SVP0502	2m	27 kg	22 kg
SVP0503	3m	28 kg	23 kg
SVP0504	4m	30 kg	25 kg
Options
SVP0PTPAT01		Système Accroche
OPTCOMMANDRAD3P		Radio
OPTCOMIR3POS		Infra rouge

Mini-pantographes 20

Moteur 220V monophasé équipé de 2 fins de course.

Livre avec inverseur montée / descente / arrêt.

Système ajustable pour accroche faux plafond fourni.

Charge maximum: 20kg

Option :

• Télécommande HF

Référence	Longueur de course	Poids brut	Poids net
SVP0601	1m	26 kg	21 kg
SVP0602	2m	27 kg	22 kg
Option Télécommande
OPTCOMMANDRAD2		Radio

Mini-pantographes 15

Moteur 220V monophasé équipé de 2 fins de course.

Livre avec inverseur montée / descente / arrêt.

Système ajustable pour accroche faux plafond fourni.

Charge maximum: 15 kg

Option :

• Télécommande HF

Référence	Longueur de course	Poids brut	Poids net
SVP0701	1m	26 kg	21 kg
Option Télécommande
OPTCOMMANDRAD2		Radio

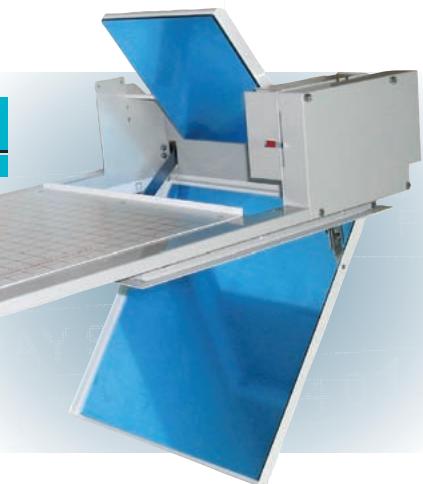

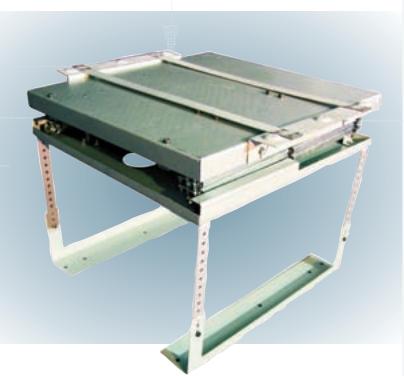

Support MIROIR

Puissance moteur : 10W

Charge maximum : 15 kg

Option :

• cadre d'encastrement pour faux plafond en plâtre, bois...

Référence	Poids brut	Poids net
SVPM001	10 kg	8 kg
Option Cadre d'encastrement
SVPM0PT01

SUPPORTS

et ACCESSOIRES

Supports pour vidéoprojecteurs

Supports plafonds fixes

Support MURAL et plafond

• Possibilité d'aligner l'axe de fixation sur l'axe de projection.
• Réglages indépendants de rotation, d'inclinaison, d'horizontalité.
• Charge maxi 20 kg.
• Disponible en: silver, anthracite ou blanc

Fixation plafond

Kit 1: fixation universelle attache courte.

Fixation directe sous plafond.

Kit 2: fixation universelle, attache réglable de 7 à 90 cm.

• Tubes 30 et 35 mm avec possibilité de recoupe
• Platine plafond avec réglages indépendants.

Kit 3: fixation universelle attache réglable 7 à 150 cm.

Kit 4: idem Kit 2+passage de câbles.

• tubes diam. 45 et 50 mm.

Kit 5 : idem Kit 3 + passage de câbles.

Fixation MURALE

Silver, anthracite ou blanc

Elle se monte au plafond en position inversée.

Trous de fixation diamètre 11 mm

Supports muraux pour vidéoprojecteurs à courte focale

Ces supports sont destinés à être fixés au-dessus de l'écran ou du tableau interactif.

Les longueurs disponibles permettent de s'adapter à tous les videoprojecteurs courte focale du marché.

SVP008

• Régulable de 30 à 60 cm Structure en aluminium

SVP009

• Régulable 60 à 120 cm Structure en acier

Supports pour crêpes platS

Supports pour écrans à fixation au standard UESA

Supports FIXES au plus près du MUR

CHARACTERISTIQUES:

Pour VESA 75 et 100

• Visserie de fixation de l'écran fournie
• Charge maximale 15kg
• Epaisseur 2mm

Référence	Description	Charge maximale	Poids brut	Poids net
SPL019	pour VESA 75 et 100	15kg	1,3 kg	0,420 kg

Supports FIXES au plus près du MUR antivol

Système de sécurité antivol breveté avec clé spécifique fournie

Réf SPL006:

compatible VESA 100

Réf SPL010:

compatible VESA 75,100 et 200× 100

• Faible épaisseur : 20 mm Plaque VESA 75 sur demande
• Visserie de fixation de l'écran fournie
• Système de sécurité anti-décrochement Passage des câbles dans le support en parties haute et basse
• Réalisation ultra résistante en acier de force épaisseur 20.63
• Coloris : silver

Référence	Description	Coloris	Poids brut	Poids net
SPL006	compatible VESA 100	silver	1,3 kg	0,420 kg
SPL010	compatible VESA 75,100 et 200 x 100	silver	1,3 kg	0,420 kg

Supports orientables pour écrans au standard VESA

Livre avec plaque VESA 50, VESA 75, VESA 100 et adaptateur VESA 200x100 - Extra-plat contre le mur en position repliée Fixation murale 4 points sécurisée - Livre complet avec visserie. - Inclinaison +5° / -20°

Référence	Description	Coloris	Charge max
SPL016	Support mural pour écran plat LCD 1 axe	silver	15 kg
SPL017	Support mural pour écran plat LCD 2 axes	silver	15 kg
SPL018	Support mural pour écran plat LCD 3 axes	silver	15 kg

SPL016

SUPPORTS

et ACCESSOIRES

Support universel pour écrans de grande taille

Référence

Description

Coloris

Charge max

SPI011A

Support mural fixe pour plasma largeur 740

silver

3,5 kg 70 kg

SPLO11B

Support mural fixe pour plasma, largeur 850

silver

3,5 kg

70kg

Référence

Description

Coloris

Charge max

SPL012

• Réglage de la hauteur en 3 positions
• Compatible avec la plus large gamme d'écrans plasma et LCD (30'' à 60'') moins de 70 kg
• Extra plat pour un écran plaqué au plus près du mur (50 mm)
• Réglage de l'horizontalité du support, niveau à bulle fourni
• Assortiment complet de visserie pour la fixation de l'écran
• Système anti-décrochement par 2 goupilles

Inclinable et orientable

• Orientation et inclinaison manuelle de l'écran.
• Idéal pour un écran de taille variant de 32 pouces à 42 pouces
• Système anti-décrochement LIVOO avec une platine VESA 50-75-100-200 et une fixation universelle allant jusqu'à 600x400 Gabarit de perçage fourni
• Pince clip pour gérer la position des différents câbles
• Ouverture dans la platine murale permettant le passage direct des câbles dans le mur.
• Distance mur écran mini/maxi: 120mm / 390 mm

Table universelle

Ce modèle roulant est composé d'un plateau télescopique 39x39, réglable de 62 à 105 cm pour positionner l'appareil à la hauteur voulue.

• Plateau en mélamine, finition gris.
• Le pied est monté sur 4 roulettes pivotantes en plastique, dont 2 avec freins.
• Charge maximum: 25kg L'ensemble est livré à monter sous emballage carton.

Depuis plusieurs années maintenant, Oray, fort de son expérience dans le marché du home cinema et des salles de conférence haut de gamme, a développé une gamme complète de fauteuils.

Leur niveau de confort, le choix des finitions et la qualité de fabrication seront la haute couture de votre installation.

Installateur: www.votrecinema.fr

Porte-gobelet en bois massif

ZOOM TRAUELLING CLUB UELOURS ROUGE

Le fauteuil Home Cinéma Zoom est le fruit de l'alliance de 2 savoir-faire : ORAY par son expérience dans les accessoires Home Cinéma et VARIATION par la qualité et le confort incontestable de ses fauteuils.

Pas un détail n'a été laissé au hasard : son ergonomie, sa facilité de mise en place, son design ou son rapport qualité/prix.

Sa grande modularité permet de

composer des installations sur mesure : - les utilisateurs choisiront une composition de fauteuils indépendants, ou de canapés en rang, - séparés ou non par des accoudoirs.

Un très large choix de coloris de cuirs pleine fleur et de tissus répond à la décoration de votre installation (voir page 50). Échantillons sur demande.

• Un dossier inclinable jusqu'à
• Fauteuil monocorps avec double motorisation permettant une gestion indépendante du dossier et du repose-jambes.
• Pilotage des deux mouvements par télécommande. Tête réglable en hauteur pour s'adapter à toutes les tailles et en deux parties pour un meilleur maintien des cervicales
• Mousses de qualité Bultex
• Accoudoirs pouvant composer de vastes espaces de rangement.
• Produits certifiés NF et garantis 2 ans. Votre fauteuil répondra au doigt et à l'œil pour s'adapter au moins à votre morphologie.

Référence

Désignation

Le modele ZOOM

au design contemporain

Le modèle TRAVELLING

aux formes douces

Prix € HT

Fauteuil ZOOM

FAUT003T2

Fauteuil avec tissu haut de gamme

sur devis : [e-mail] [phone]

FAUT003C2

Fauteuil avec cuir haut de gamme

sur déviss : [e-mail] [phone]

Fauteuil TRAVELLING

FAUT004T2

Fauteuil avec tissu haut de gamme

sur devis : [e-mail] [phone]

FAUT004C2

Fauteuil avec cuir haut de gamme

sur devis : [e-mail] [phone]

Il est possible d'avoir un accoudoir entre chaque assise, à chaque extrémité de votre banquette ou d'un seul côté. - Des portes gobelets en bois massif sont insérés dans l'accoudoir sur demande.

COMPATIBILITÉ D-BOX

Le véritable fauteuil de cinéma

Référence Désignation

Fauteuil Club Velours rouge

FAUT002R Fauteuil club velours rouge

Fauteuil CLUB velours ROUGE

Le véritable fauteuil de cinéma :

Assise fixe, - Dossier et assise larges pour un meilleur confort, - Porte-gobelet intégré.

Lisérés BOIS

Les lisérés bois sont disponibles en cinq teintes et permettent de finir harmonieusement votre fauteuil et d'être coordonnés avec votre salle.

Votre fauteuil répondra à vos exigences esthétiques grâce à un large choix de tissus.

2 qualités de cuirs pleine fleur sont disponibles : Tradition ou Prestige, ainsi qu'une large palette de coloris.

Échantillons sur demande.

1. GENERALITES

Les conditions générales codifient les usages commerciaux de la profession en vigueur pour la vente de mobilier professionnel.

Les présentes conditions générales s'appliquent aux relations contractuelles entre la société fournisseur ORAY, ci-après désignée « le Fabricant » et la société cliente, ci-après dénommée « l'Acheteur »

Elles sont conformes aux dispositions du Code de commerce issues de la loi NRE du 15 mai 2001 et de la loi "Dutrel" du 2 août 2005. Conformément à l'article L441-6 du code de commerce, les conditions générales de vente constituent le socle de la negotiated commerciale. Le Fabricant ne peut y renoncer par avance.

Toute dérogation aux générales conditions générales doit faire l'objet d'une acceptation écrite du Fabricant la visant expressément. Sauf accord contraire exprès, une dérogation aux générales conditions générales ne vaut que pour le contrat pour lequel elle a été demandée et acceptée. On entend par « écrit » au sens des générales conditions générales, tout document établi sur support papier, électronique ou par télécopie. Le fait que le Fabricant ne se prévale pas à un moment donné de l'une quelconque des clauses des conditions générales ne peut être interprétable comme valant renonciation à s'en prévaloir ultérieurement.

De même, la nullité de l'une quelconque des clauses des présentes conditions n'affectera pas la validité des autres clauses. Le Fabricant sera en droit d'établir, le cas échéant, des conditions générales de vente différenciées par catégorie d'acheteurs.

L'Acheteur est respectera les accords de distribution exclusive ou sélective conclus avec des partenaires locaux.

Le Fabricant se réserve le droit de modifier les conditions générales sous réserve de la notification à l'Acheur dans le début de deux mois précédant leur application effective.

Les relations contractuelles entre le Fabricant et l'Acheteur seront régies par les documents suivants:

• les documents du Fabricant complétant les présentes conditions générales,
• les conditions particulières acceptées par les deux parties,
• la commande acceptée par le Fabricant
• le bon de livraison
• la facture.

Les prix, renseignements et caractéristiques figurant sur les catalogues, circulaires, prospectus, fiches techniques ou autres documents, sont données à titre indicatif sur ces documents et ne sauraient en aucun cas être considérés comme des offres fermes. Le Fabricant se réserve, par ailleurs, le droit à tout moment et sans préavis, de réaliser sur tout produit les modifications ou améliorations qu'il juge nécessaires, sans que l'Acheteur puisse le prévaloir d'un préjudice quelconque.

3.1 - Commande

La commande n'est validée que sous réserve d'acceptation par le Fabricant.

Toute commande acceptée par le Fabricant sera réputée entraîner acceptation par l'Acheuteur de l'offre du Fabricant. L'Acheuteur est également réputée être valablement engagé par les actes accomplis par les membres de son personnel.

Toute commande de matériels hors standard sera encouragée d'un acompte de 50%

3.2 - Annulation ou modification de commande. La commande représentée l'acceptation de l'offre par l'Acheteur et, conformément au droit commun, elle est intangible. L'Acheteur ne peut la laisser ou l'annuler, quel qu'en soit le motif.

Tout versement à la commande est un acompte, définitivement acquis au Fabricant.

Les modifications et adjonctions à la commande, notamment concernant les départs de livraisons, les quantités, ou les produits, sont soumises à l'accord express des Fabricant, qui fera savoir à l'Acheteur quelles en sont les conditions et les conséquences sur les conditions commerciales.

3.3 - Ouverture et maintien de compte, situation financière.

Le Fabricant se réserve la faculté de subordonner l'ouverture et le maintien de compte à l'obtention, auprès de l'Acheteur, de documents comptables.

financiers et juridiques et, le cas échéant, de garanties. Le Fabricant se réserve le droit d'exiger le paiement total ou partiel au moment de la passation de commande si la situation financière de l'Acheteur le justifie.

4. PBIX

Les prix s'entendent hors taxes, hors frais de port et au tarif en vigueur au jour de la passation de commande ou au jour de la date de livraison si celle-ci est demandée pour une date ultérieure au changement de tarif.

La modification de tarif sera communiquée à l'Acheteur dans un délai de 2 mois précédant sa mise en application. Sauf accord préalable sur un prix déterminé, toute livraison de produits catalogues est facturée au prix mentionné sur l'accusé de réception de commande. Le Fabricant se réserve la faculté d'instaurer un montant minimum de facturation pour les commandes de faible importance, en raison de frais administratifs de traitement des commandes.

4.2 - Franco de port.

Pour les commandes supérieures à 230 euros net hors taxes livrables en France Métropolitaine sauf pour les écarts d'un format supérieur ou égal à 4 m de base et les produits de la gamme DNP. Les livraisons se feront par messagerie sous 72h. Pour une livraison expresse, une majoration de 50 euros sera facturée.

4.3 - Remises, rabais et ristournes.

Les tarifs, conditions et barèmes de remises et ristournes sont communiqués par le Fabricant à l'Acheteur sur simple demande.

Les remises, rabais, ristournes n'auront d'effet qu'après leur signature et ne pourraient être appliqués de manière rétroactive.

Les rémunérations qui pourraient être accordées le cas échéant à l'Acheteur ne sont pas régies par les conditions générales de vente. Elles feront l'objet d'un accord séparé, préalable, et correspondront à des services commerciaux ou prestations effectivement rendus et proportionnées.

Les rétournées conditionnelles différées ne sont acquises que dans la mesure où l'Acheuteur aura rempli l'ensemble de ses obligations contractuelles, et notamment le respect des conditions de règlement.

4.4 - Imprévision

En cas de survenance d'un événement extérieur à sa volonté promettant l'équilibre du contrat, le Fabricant pourrait réviser ses prix selon des modalités prédéterminées par les parties (notamment en cas de variation du cours des matières premières, modification des droits de douanes, modification du cours des changes, évolution des législations).

5. Transports, emballage, FRAIS, assurances

Les écans voyagent aux risques et périls de l'Accheteur. Il appartient à l'Accheteur de vérifier les expéditions à l'arrivée et d'exercer, s'il y a lieu, ses recours contre les transporteurs, même si l'expédition a été faite franco. Conformément à l'article L133-3 du code de commerce, il appartient à l'Accheteur de formuler ses réserves au transporteur dans les 3 jours de la réception des marchandises, par lettre recommandée avec accusé de réception.

Pour être admises, les réclamations sur la composition, la quantité des produits livrés, leur non-conformité avec le bordereau d'expédition ou l'état des produits doivent être notifiées comme réserves sur le bordereau d'expédition à l'arrivée de la marchandise, contresigné par le chauffeur et notifiées au Fabricant simultanément, sans préjudice des dispositions de l'article L133-3 du code de commerce. Tout revendeur devra impérativement faire état de des dispositions auprès de son propre client.

La mention « sous réserve de déballage » n'a aucune valeur vis-à-vis le transporteur et ne pourrait être admise comme réserve. Dans le cas où l'Acheteur a engagé le transport et en assume le coût, l'Acheteur prendra à sa charge toutes les conséquences pécuniaires d'une action directe du transporteur à l'encontre du Fabricant.

6 Livraison

6.1 - Conditions de livraison.

Les conditions de livraison et de logistique pourront faire l'objet d'un accord particulier entre le Fabricant et l'Acheteur.

6.2 - Délais.

Les délais de livraison sont toujours donnés à titre indicatif. Ils courent à partir de la plus tardive des dates suivantes : l'acceptation de la commande, la réception des informations nécessaires à la bonne exécution du contrat, ou de la réception de l'acompte que l'Acheteur s'était engagé à remettre. Si la commande indique un début de livraison, les parties devront prendre en considération les contraintes logistiques et/ou administratives émanant de l'Acheteur et des prestataires.

Ces délais pourraient être remis en cause dans le cas de survenance de circonstances indépendantes de la volonté du Fabricant, ou de cas de force majeure.

7. Retours

Un retour, à savoir la reprise de marchandises et la constatation d'un avoir au profit de l'Acheteur, ne peut être effectué que sur un accord expresse, préalable et écrit du Fabricant.

Le fait pour le Fabricant de ne pas avoir consenti au retour pour tel produit, ne confère pas à l'Acquéreur le droit d'obtenir un retour pour d'autres produits, même identiques. Dans le cas où le Fabricant a consenti au retour, celui-ci devra notamment répondre aux conditions cumulatives suivantes:

• le retard n'est admis que pour les produits figurant au catalogue du Fabricant en vigueur lors de la demande de retard
• l'Acheteur devra restituer le produit en port payé, à ses frais et risques
• le retard est à faire au lieu indiqué par le Fabricant
• le produit devra être retourné en parfait état, protégé ou emballé dans son emballage d'origine
• le return donne lieu à l'établissement d'un avoir correspondant au prix des produits concernés, après vérification de l'é uleurs) demandées par le Client, ces dispositions ne sont pas applicables.

Dans le cadre d'un retour pour réparation en SAV et renvoi à l'acheteur, les mêmes accords et conditions s'appliquent à l'exception de l'établissement de l'avoir et, le cas échéant, l'acceptation du devis de réparation.

8. Conditions de paiement

8.1 - Délais et retards de paiement.

Les paiements sont faits au domicile fixé par le Fabricant et selon les modalités convenues entre les parties. Les paiements ont lieu au 30e jour suivant la date de livraison. Les acomptes seront toujours payés au comptant.

Les paiements ne peuvent être retardés sous aucun prétexte que ce soit, y compris en cas de litige.

Tout retard donne lieu à l'application, au profit du Fabricant, d'un intérêt de pénalités de retard égal au taux de refinancement le plus récent de la Banque Centrale Européenne majoré de sept points.

Seul l'encaissement effectif sur le compte du Fabricant est considéré comme un paiement. En conséquence, l'Archeteur devra prendre toutes les dispositions nécessaires pour s'assurer de l'encaissement effectif à la date de règlement convenue entre les parties.

Conformément à l'article L442-61 18° du code de commerce, l'Archeteur s'interdit de pratiquer une juste conque déduction, pour qu'elle motive que ce soit, sur les factures qui sont dues au Fabricant, sans l'accord expresse et préalable de ce dernier.

8.2 - Escompte.

Les paiements anticipés sont effectifs sans escompte sauf accord particulier. En aucun cas l'Acheteur ne pourra s'octroyer un escompte de sa propre initiative.

A défaut, pour le Fabricant de lui avoir accordé un escompte, l'Acheteur ne sera pas autorisé à compenser, sous quelque forme que ce soit, une réduction des délais de règlement ou un paiement anticipé par rapport à la date de règlement indiquée sur les factures.

9. CLAUSE De reserve de propriete

Le Fabricant conserve la propriété des produits livrés jusqu'au paiement effectif de l'intégralité du prix en principal et accessoires; Le défaut de paiement de l'une quelconque des échéances pourrait entraîner la revendication de ces produits.

Ces dispositions ne font pas obstacle, à compter de la livraison, au transfert à l'Acheteur de risques de perte ou de détérioration des produits ainsi que des dommages qu'ils pourraient occasionner.

10. Rupture et modification des relations en cas

• de vente, cession, mise en nantissement ou apport en société de son fonds de commerce ou de ses produits par l'Acheteur, changement dans la détention de la majorité de son capital, fusion, scission ou apport partiel d'actif - dont l'Acheteur devra informer le Fabricant - de tout manquement de l'A lai de 7 jours qui est d'utilisation dans la profession, comme en cas d'insolvabilité.
• en cas de dégradation de la situation financière de l'Archeteur constatée par un établissement financier et attestée par un retard de paiement ou quand la situation financière diffère sensiblement des données initialement mises à disposition,

le Fabricant sera en droit sans mise en demeure :

• de considérer que toutes les sommes dues deviennent immédiatement exécutoires
• de suspendre toute livraison
• démettre fin aux contrats en cours ou même de cesser toute relation commerciale avec l'Actheur et avec les sociétés qui lui sont liées.

11. Conditions d'installation

Dans le cas où le Fabricant doit effectuer l'installation du produit sur le site du Client, celui-ci devra fournir toutes les informations utiles à la pose et au montage de ces produits. Dans le cadre de son devoir de coopération, le Client devra impérativement indiquer au Fabricant toutes les contraintes relatives notamment à la fixation et au support des produits à installer.

A défaut, la responsabilité du Fabricant ne pourrait être engagée. Dans tous les cas, l'acheteur est responsable de l'exercice des travaux préparatoires à la mise en place du matériel ORAY sur le site.

Le Fabricant n'assure pas la pose de l'électricité sur les chantiers.

Seis installateurs sont uniquement habilités à raccorder les moteurs électriques de ses salariés aux installations électriques prévues par l'acheteur.

De même façon, le Fabricant ne prend pas à sa charge la dépose et la remise en place de faux plafonds quand l'installation le nécessite.

12. Garanties et responsabilite

12.1 - Défauts ouvrant droit à la garantie

Sans préjudice de l'application, le cas échéant, de la garantie légale des vices cachés résultat de l'article 1641 du Code Civil, le Fabricant s'engage à remédier à tout défaut de fonctionnement provenant d'un défaut dans la conception, ou la réalisation des produits, et dans la limite des dispositions ci-après.

La garantie du Fabricant consiste à remplacer ou rembourser les produits défectueux, au choix du Fabricant, à l'exclusion de toute indemnité, de dommages-intérêts et frais de déplacement et rapatriement des produits.

12.2 - Restrictions de garantie

La garantie ne s'applique pas :

• aux éléments qui, par la nature de leurs matériaux ou de leur fonction, subsistent une usure,
• en cas de déteriorations ou d'accidents qui proviendraient
• d'une installation ou d'une utilisation par l'Acheteur ou un tiers non conforme aux règles de l'art
• du non respect des notices d'utilisation ou de maintenance.
• de défauts de surveillance, de stockage ou d'entretien,
• d'une modification ou intervention de l'Acheteur sur le produit d'origine.

Elle ne s'applique pas en cas de non paiement de l'Acheteur, et il ne peut s'en prévaloir pour en suspendre ou différer ses paiements.

12.3 - Durée et point de départ de la garantie.

La garantie contractuelle ne s'applique qu'aux défauts qui se seront manifestés pendant une période de 2 ans à compter de la date de la facture faite à l'utilisateur ou à compter de la date de la mise en service si celle-ci est antérieure.

La réparation et les remplacements effectués dans le cadre de la garantie ne font pas courir une nouvelle durée de garantie et ne prolongent pas la garantie initiale.

12.4. Obligations de l'Acheteur

L'Acheteur communiquera à ses propres clients les conditions de la présente garantie.

Pour que la garantie puisse s'appliquer, l'Acheteur veillera à ce que le Fabricant soit informé, sans retard et par écrit, des défauts imputés au produit et fournir toutes justifications quant à la réalité de ces-ci. Il veillera également à ce que le Fabricant bénéfice de toute facilité pour procéder à la constatation de ces défauts et pour y porter remède le cas échéant. Il doit en outre s'abstenir, sauf accord exprès du Fabricant, d'effectuer lui-même ou de faire effectuer par un tiers la réparation ou le remplacement des pièces défectueuses.

12.5 - Responsabilité

La responsabilité du Fabricant est strictement limitée à son obligation de garantie ainsi définie.

Elle est limitée, toute cause confondue à l'exception des dommages corporels et de la faute lourde, au montant des sommes perçues au titre du contrat.

Il ne sera tenu à aucune indemnisation, y compris pour dommages immatériels ou indirects tels que notamment manque à gagner, perte d'utilisation, perte de revenu, réclamation de tiers, etc.

13. Contestations - LOI applicable

A défaut d'accord amiable, il est de convention expressé que tout litige relatif au contrat sera de la compétence exclusive du tribunal de commerce.
