Type de produit	Écran de projection électrique motorisé
Marque	DA-LITE
Modèle	TENSIONED HORIZON ELECTROL
Surface de projection	Da-Mat, Da-Mat contrast élevé, Cinema Vision, Cinema Vision contrast élevé, Perléscent, Audio Vision, Audio Vision contrast élevé, Cinema Perf contrast élevé, Da-Tex (arrière), Dual Vision
Formats d'image	4:3, 16:9, 1.85:1, 2.35:1
Moteurs	Deux moteurs électriques (écran et masquage), avec disjoncteur thermique et frein électrique
Alimentation	120 V, 60 Hz, 2,4 A (option 220 V, 50 Hz)
Diamètre du tube enrouleur	3-3/16 pouces (≈ 8 cm)
Matériau de l'écran	Vinyle sans couture, ignifuge et résistant aux moisissures
Système de tension	Câble à guide d'onglet pour tension latérale uniforme, barre lestée pour tension verticale
Masquage	Motorisé, permet de convertir l'écran en différents formats vidéo
Carter	Bois avec apprêt noir
Dimensions (hors tout)	Variables selon taille commandée (tolérance ±1/4 pouce)
Poids	Variable selon taille (ex. 30-80 kg)
Télécommande	Sans fil (RF ou IR) en option, ou filaire avec interrupteur à 6 boutons
Homologation	UL et cUL
Entretien et nettoyage	Nettoyer avec un chiffon doux non abrasif et de l'eau savonneuse douce
Pièces détachées et réparabilité	Disponibles sur demande auprès de Da-Lite ou des revendeurs agréés
Informations générales	Surface sans couture, dos noir standard (sauf Da-Tex et Dual Vision), options personnalisées disponibles

FOIRE AUX QUESTIONS - TENSIONED HORIZON ELECTROL DA-LITE

Comment installer l'écran TENSIONED HORIZON ELECTROL ?

L'installation doit être réalisée par un professionnel qualifié. L'écran peut être fixé au mur ou au plafond à l'aide de supports adaptés. Des schémas dimensionnels et instructions détaillées sont disponibles sur demande auprès de Da-Lite.

Quelles sont les surfaces de projection disponibles ?

Les surfaces disponibles incluent Da-Mat, Da-Mat contrast élevé, Cinema Vision, Cinema Vision contrast élevé, Perléscent, Audio Vision, Audio Vision contrast élevé, Cinema Perf contrast élevé, Da-Tex (arrière) et Dual Vision.

Comment nettoyer l'écran ?

Utilisez un chiffon doux non abrasif légèrement humide avec de l'eau savonneuse douce. Ne pas utiliser de produits chimiques agressifs. Séchez avec un chiffon propre pour éviter les traces.

L'écran est-il ignifuge ?

Oui, le matériau en vinyle de l'écran est ignifuge et résistant aux moisissures, conformément aux normes de sécurité.

Quels types de télécommandes sont disponibles ?

En option, vous pouvez choisir une télécommande sans fil à radiofréquence (RF) ou infrarouge (IR), ou un interrupteur filaire à six boutons.

Comment changer le format d'image ?

Utilisez la télécommande ou l'interrupteur pour actionner le masquage motorisé. L'écran supporte les formats 4:3, 16:9, 1.85:1 et 2.35:1.

Que faire si l'écran ne descend pas ?

Vérifiez l'alimentation électrique, la télécommande (piles) et les interrupteurs de fin de course. Si le problème persiste, contactez le service après-vente.

Puis-je obtenir des pièces de rechange ?

Oui, les pièces détachées sont disponibles sur demande auprès de Da-Lite ou des revendeurs agréés. Contactez-les avec le modèle exact.

L'écran est-il compatible avec un projecteur 3D ?

Oui, selon la surface de projection choisie. Les surfaces Cinema Vision et Perléscent sont particulièrement adaptées à la projection 3D.

Quelle est la garantie de l'écran ?

La garantie standard n'est pas précisée dans le manuel. Veuillez consulter votre revendeur ou le site de Da-Lite pour connaître les conditions de garantie applicables.

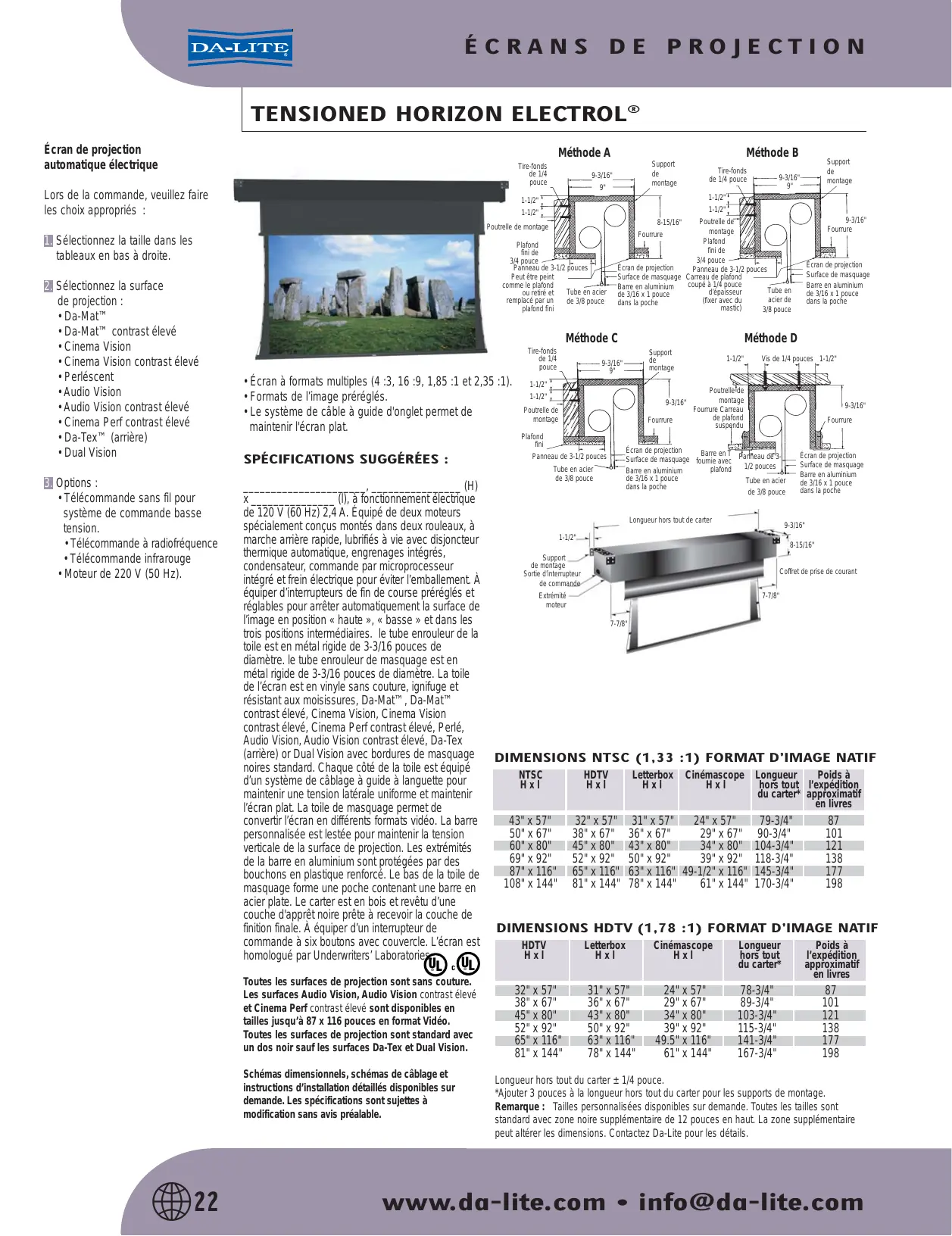

MODE D'EMPLOI TENSIONED HORIZON ELECTROL DA-LITE

Écran de projection automatique électrique

Lors de la commande, veuillez faire les choix appropriés :

1. Sélectionnez la taille dans les tableaux en bas à droite.

2. Sélectionnez la surface

de projection :

• Da-Mat™
• Da-Mat™ contrast élevé
• Cinema Vision
  • Cinema Vision contrast élevé
• Perléscent
• Audio Vision
  • Audio Vision contrast élevé
  • Cinema Perf contrast élevé
• Da-Tex™ (arrière)

• Dual Vision

• Options :

• Télécommande sans fil pour système de commande basse tension.
  • Télécommande à radiofréquence
  • Télécommande infrarouge
  • Moteur de 220 V (50 Hz).

• Écran à formats multiples (4 :3, 16 :9, 1,85 :1 et 2,35 :1).
• Formats de l'image préréglés.
• Le système de câble à guide d'onglet permet de maintenir l'écran plat.

SPÉCIFICATIONS SUGGÉRÉES :

(H)

x ____ (I), à fonctionnement électrique de 120 V (60 Hz) 2,4 A. Équipé de deux moteurs spécialement conçus montés dans deux rouleaux, à marche arrière rapide, lubrifiés à vie avec disjoncteur thermique automatique, engrenages intégrés, condensateur, commande par microprocesseur intégré et frein électrique pour éviter l'emballement. À équiper d'interrupteurs de fin de course préréglés et réglables pour arrêter automatiquement la surface de l'image en position « haute », « basse » et dans les trois positions intermédiaires. Le tube enrouleur de la toile est en métal rigide de 3-3/16 pouces de diamètre. Le tube enrouleur de masquage est en métal rigide de 3-3/16 pouces de diamètre. La toile de l'écran est en vinyle sans couture, ignifuge et résistant aux moisissures, Da-Mat™, Da-Mat™ contrast élevé, Cinema Vision, Cinema Vision contrast élevé, Cinema Perf contrast élevé, Perlé, Audio Vision, Audio Vision contrast élevé, Da-Tex (arrière) or Dual Vision avec bordures de masquage noires standard. Chaque côté de la toile est équipé d'un système de câblage à guide à languette pour maintenir une tension latérale uniforme et maintenir l'écran plat. La toile de masquage permet de convertir l'écran en différents formats vidéo. La barre personnalisée est lestée pour maintenir la tension verticale de la surface de projection. Les extrémités de la barre en aluminium sont protégées par des bouchons en plastique renforcé. Le bas de la toile de masquage forme une poche contenant une barre en acier plate. Le carter est en bois et revêtu d'une couche d'apprêt noire prête à recevoir la couche de finition finale. À équiper d'un interrupteur de commande à six boutons avec couvercle. L'écran est homologué par Underwriters' Laboratories

c UL

Toutes les surfaces de projection sont sans couture. Les surfaces Audio Vision, Audio Vision contrast élevé et Cinema Perf contrast élevé sont disponibles en tailles jusqu'à 87 x 116 pouces en format Vidéo. Toutes les surfaces de projection sont standard avec un dos noir sauf les surfaces Da-Tex et Dual Vision.

Schémas dimensionnels, schémas de câblage et instructions d'installation détaillés disponibles sur demande. Les spécifications sont sujettes à modification sans avis préalable.

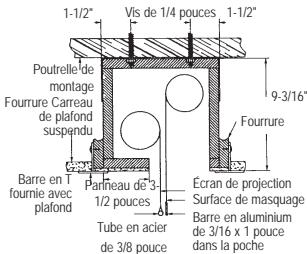

Méthode A

Méthode B

Méthode C

Méthode D

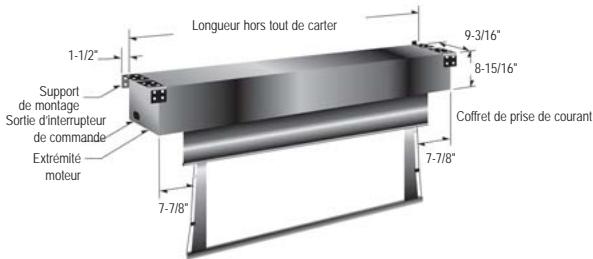

Longueur hors tout du carter ± 1/4 pouce.

*Ajouter 3 pouces à la longueur hors tout du carter pour les supports de montage.

Remarque : Tailles personnalisées disponibles sur demande. Toutes les tailles sont standard avec zone noire supplémentaire de 12 pouces en haut. La zone supplémentaire peut altérer les dimensions. Contactez Da-Lite pour les détails.
