| Type de produit | Écran de projection électrique avec système de masquage motorisé double |
| Marque | DA-LITE |
| Modèle | TENSIONED DUAL MASKING ELECTROL |
| Alimentation | 120 V (60 Hz) 2,4 A ou 220 V (50 Hz) |
| Moteur | Deux moteurs spécialement conçus, marche arrière rapide à trois fils, lubrifiés à vie, frein électrique anti-emballement |
| Commandes | Interrupteur à trois positions et interrupteur à deux positions; options: télécommande sans fil, infrarouge, radiofréquence |
| Dimensions du carter (format Letterbox) | De 116-1/4" à 190-3/4" de long (hors supports) |
| Poids à l'expédition (format Letterbox) | De 117 à 180 livres selon taille |
| Dimensions du carter (format HDTV) | De 103-1/4" à 184-3/4" de long (hors supports) |
| Poids à l'expédition (format HDTV) | De 117 à 186 livres selon taille |
| Surface de projection | Da-Mat™, Da-Mat™ contraste élevé, Cinema Vision, Cinema Vision contraste élevé, Perlescent, Audio Vision, Audio Vision contraste élevé, Da-Tex™ (arrière), Dual Vision, Cinema Perf contraste élevé |
| Toile de projection | Vinyle ignifuge, résistant aux moisissures, sans couture, avec dos noir (sauf Da-Tex et Dual Vision) |
| Système de tension | Câble à guide d'onglet sur chaque côté pour tension latérale uniforme et surface plate |
| Masquage motorisé | Toiles de masquage latérales pour conversion au format vidéo (Letterbox ou HDTV) |
| Barre de lest | Barre en aluminium lestée en bas de la toile pour tension verticale; embouts en plastique renforcé |
| Châssis | Bois avec couche d'apprêt noir prête pour finition |
| Options de commande | Système basse tension à moteur double trois boutons; télécommandes sans fil, IR ou RF |
| Homologations | Underwriters' Laboratories (UL) |
| Entretien et nettoyage | Nettoyer la toile avec un chiffon doux et sec; ne pas utiliser de produits abrasifs |
| Pièces détachées et réparabilité | Contacter Da-Lite pour pièces de rechange; réparation par technicien qualifié recommandée |
| Informations générales | Spécifications sujettes à modification sans préavis; tailles personnalisées disponibles sur demande |
FOIRE AUX QUESTIONS - TENSIONED DUAL MASKING ELECTROL DA-LITE
Questions des utilisateurs sur TENSIONED DUAL MASKING ELECTROL DA-LITE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Écran de projection au format PDF gratuitement ! Retrouvez votre notice TENSIONED DUAL MASKING ELECTROL - DA-LITE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil TENSIONED DUAL MASKING ELECTROL de la marque DA-LITE.

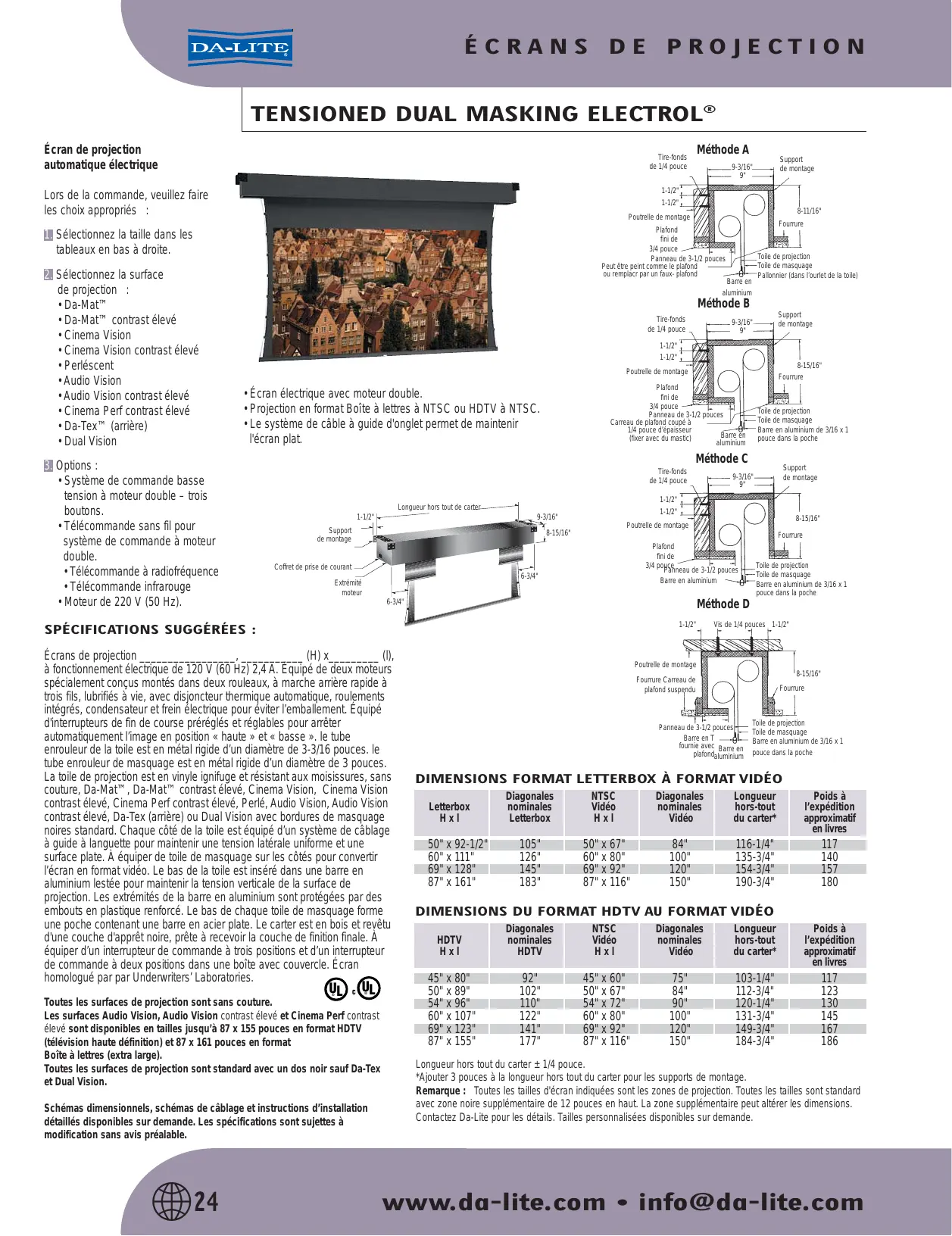

MODE D'EMPLOI TENSIONED DUAL MASKING ELECTROL DA-LITE

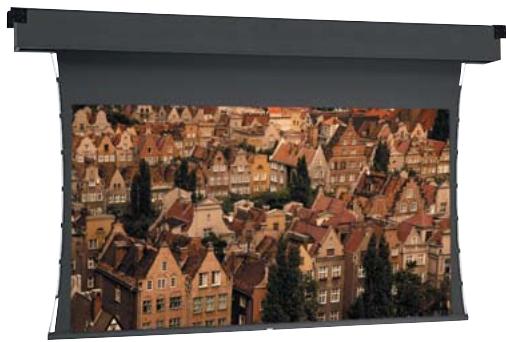

Écran de projection automatique électrique
Lors de la commande, veuillez faire les choix appropriés :
- Sélectionnez la taille dans les tableaux en bas à droite. Sélectionnez la surface de projection :
- Da-MatTM
- Da-Mat™ contraste élevé
- Cinema Vision
- Cinema Vision contrast élevé Perlescent Audio Vision Audio Vision contrast elevé
- Cinema Perf contrast élevé
- Da-Tex™ (arrière)
- Dual Vision
- Écran électrique avec moteur double.
- Projection en format Boîte à lettres à NTSC ou HDTV à NTSC.
- Le système de câble à guide d'onglet permet de maintenir l'écran plat.
3 Options :
- Système de commande basse tension à moteur double – trois boutons.
- Télécommande sans fil pour système de commande à moteur double.
- Télécommande à radiofréquence
- Télécommande infrarouge
- Moteur de 220 V (50 Hz).
Specifications suggésées:
Écrans de projection (H) x (I), à fonctionnement électrique de 120 V (60 Hz) 2,4 A. Equipé de deux moteurs spécialement conçus montés dans deux rouleaux, à marche arrière rapide à trois fils, lubrifiées à vie, avec disjoncteur thermique automatique, roulements intégrés, condensateur et frein électrique pour éviter l'emballement. Equipé d'interrupteurs de fin de course prêts et réglables pour arrêter automatiquement l'image en position « haute » et « basse ». Le tube enrouleur de la toile est en métal rigide d'un diamètre de 3-3/16 pouces. Le tube enrouleur de masquage est en métal rigide d'un diamètre de 3 pouces. La toile de projection est en vinyle ignifuge et résistant aux moisissures, sans couture, Da-Mat™, Da-Mat™ contrast élevé, Cinema Vision, Cinema Vision contrast élevé, Cinema Perf contrast élevé, Perlé, Audio Vision, Audio Vision contrast élevé, Da-Tex (arrière) ou Dual Vision avec cordures de masquage noires standard. Chaque côté de la toile est équipé d'un système de câblage à guide à languette pour maintenir une tension latérale uniforme et une surface plate. Ailerde toile de masquage sur les côtés pour convertir l'écran en format vidéo. Le bas de la toile est inséré dans une barre en aluminium lestée pour rester la tension verticale de la surface de projection. Les extrémités de la barre en aluminium sont protégées par des embouts en plastique renforcé. Le bas de chaque toile de masquage forme une poche contenant une barre en acier plate. Le châssis est en bois et revêtu d'une couche d'apprêt noir, prête à recevoir la couche de finition finale. Ailerd'un interrupteur de commande à trois positions et d'un interrupteur de commande à deux positions dans une boîte avec couvercle. Écran homologué par Underwriters' Laboratories.
Toutes les surfaces de projection sont sans couture.
Les surfaces Audio Vision, Audio Vision contrast élevé et Cinema Perf contrast élevé sont disponibles en tailles jusqu'à 87 x 155 pouces en format HDTV (télévision haute définition) et 87 x 161 pouces en format Boite à lettres (extra large).
Toutes les surfaces de projection sont standard avec un dos noir sauf Da-Tex et Dual Vision.

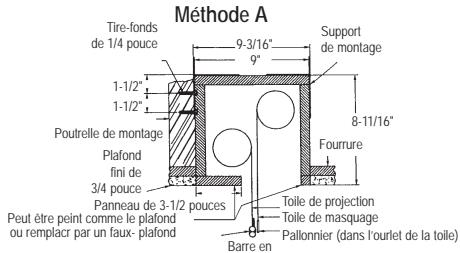

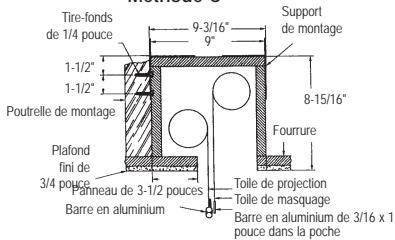

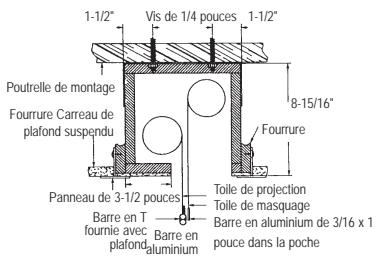

Schémas dimensionnels, schémas de câblage et instructions d'installation détaillées disponibles sur demande. Les spécifications sont sujettes à modification sans avis préalable.
aluminium

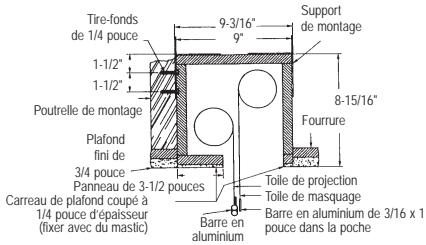

Méthode B
DIMENSIONS FORMAT LETTERBOX À FORMAT VIDÉO
| Letterbox H x I | Diagonales nominales Letterbox | NTSC Video H x I | Diagonales nominales Video | Longueur hors-tout du carter* | Poids à l'expédition approximatif en livres |
| 50" x 92-1/2" | 105" | 50" x 67" | 84" | 116-1/4" | 117 |
| 60" x 111" | 126" | 60" x 80" | 100" | 135-3/4" | 140 |
| 69" x 128" | 145" | 69" x 92" | 120" | 154-3/4" | 157 |
| 87" x 161" | 183" | 87" x 116" | 150" | 190-3/4" | 180 |
DIMENSIONS DU FORMAT HDTV AU FORMAT VIDEO
| HDTV H x I | Diagonales nominales HDTV | NTSC Video H x I | Diagonales nominales Video | Longueur hors-tout du carter* | Poids à l'expédition approximatif en livres |
| 45" x 80" | 92" | 45" x 60" | 75" | 103-1/4" | 117 |
| 50" x 89" | 102" | 50" x 67" | 84" | 112-3/4" | 123 |
| 54" x 96" | 110" | 54" x 72" | 90" | 120-1/4" | 130 |
| 60" x 107" | 122" | 60" x 80" | 100" | 131-3/4" | 145 |
| 69" x 123" | 141" | 69" x 92" | 120" | 149-3/4" | 167 |
| 87" x 155" | 177" | 87" x 116" | 150" | 184-3/4" | 186 |

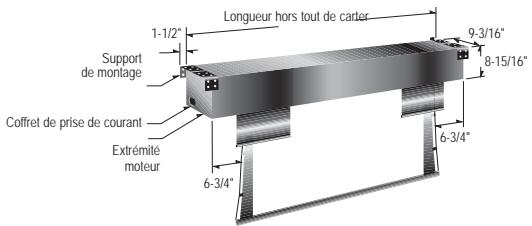

Longueur hors tout du carter ± 1/4 pouce.
*Ajouter 3 pouces à la longueur hors tout du carter pour les supports de montage.
Remarque : Toutes les tailles d'écran indiquées sont les zones de projection. Toutes les tailles sont standard avec zone noire supplémentaire de 12 pouces en haut. La zone supplémentaire peut altérer les dimensions.
Contactez Da-Lite pour les détails. Tailles personnalisées disponibles sur demande.
