Type de produit	Sèche-linge à condensation avec pompe à chaleur
Marque	Essentiel b
Modèle	ESL-C8D5 (ESL HP8D5)
Capacité maximale de linge sec (coton)	8 kg
Classe d'efficacité énergétique	A++
Consommation d'énergie annuelle	235 kWh (160 cycles standard coton)
Consommation programme coton standard pleine charge	1,95 kWh
Consommation programme coton standard demi-charge	1,06 kWh
Dimensions (H x L x P)	84,6-86,6 x 59,7 x 56,8 cm
Poids net	47,5 kg
Alimentation électrique	230-240 V ~ 50 Hz, 10 A, avec mise à la terre
Type de séchage	Condensation avec pompe à chaleur
Programmes de séchage	Coton (Extra sec, Prêt-à-porter, Prêt-à-repasser), Synthétique (Prêt-à-porter, Prêt-à-repasser), Rapide 30', Chemises, Jeans, Linge bébé, Mix, Délicat, Cycle Fraîcheur, Sport, Quotidien, Minuterie (10-160 min)
Niveaux de séchage	Extra sec, Prêt-à-porter, Prêt-à-repasser
Départ différé	Oui, jusqu'à 24 heures
Fonction antivrissage	Oui, 2 heures après la fin du programme
Sécurité enfants	Oui, verrouillage des touches
Filtre à peluches	Amovible, à nettoyer après chaque utilisation
Bac de récupération d'eau	À vider après chaque cycle (ou raccordement possible à une évacuation)
Éclairage intérieur du tambour	Oui, ampoule E14 15W (résistance 300°C)
Niveau sonore	65 dB(A)
Installation sur lave-linge	Possible avec kit de fixation (non fourni), respecter conditions de dimensions
Entretien régulier	Nettoyage filtre à peluches, filtre évaporateur (mousse + tissu), capteurs d'humidité, bac à eau, évaporateur

FOIRE AUX QUESTIONS - ESL-C8D5 ESSENTIELB

Que faire si le linge reste humide en fin de cycle ?

Vérifiez que les filtres (filtre à peluches, filtre en mousse, filtre de l'évaporateur) ne sont pas obstrués. Assurez-vous que le linge a été bien essoré (vitesse élevée en lave-linge). Ne surchargez pas le tambour (max 8 kg coton). Nettoyez les capteurs d'humidité avec un chiffon imbibé de vinaigre. Si le problème persiste, sélectionnez un programme plus long ou un niveau de séchage plus élevé.

Comment nettoyer le filtre à peluches ?

Ouvrez la porte, retirez le filtre à peluches en le soulevant. Ouvrez-le en appuyant sur la languette, retirez les peluches à la main ou avec un chiffon doux. Refermez et replacez le filtre. Nettoyez-le après chaque utilisation. Si obstrué, lavez-le à l'eau et séchez-le complètement avant de le remettre.

Pourquoi le programme ne démarre pas ?

Vérifiez que l'appareil est branché et que la porte est bien fermée. Assurez-vous d'avoir sélectionné un programme et appuyé sur la touche 'Départ/Pause'. Vérifiez que la sécurité enfants n'est pas activée (icône de cadenas). Si un départ différé est programmé, le programme démarrera à l'heure choisie.

Puis-je installer le sèche-linge sur un lave-linge ?

Oui, c'est possible à condition d'utiliser un kit de fixation approprié (non fourni) et que le lave-linge ait une profondeur compatible (consultez le tableau d'installation). Le poids total en charge peut atteindre 180 kg, le sol doit être solide. Ne placez jamais le lave-linge sur le sèche-linge.

Que signifie le voyant 'Réservoir plein' ?

Ce voyant s'allume pour indiquer que le bac de récupération d'eau de condensation est plein. Videz-le en le retirant par la poignée, videz l'eau et replacez-le. Si le voyant reste allumé, vérifiez que le bac est bien enclenché. Si l'appareil est raccordé à un tuyau d'évacuation, ce voyant ne s'allume pas.

Puis-je sécher des chaussures ou des vêtements en laine ?

Non, le sèche-linge n'est pas adapté pour sécher des chaussures, des vêtements en laine, en soie, en nylon, ou des articles avec des pièces métalliques. Ne séchez pas non plus d'articles en caoutchouc mousse, imperméables ou ayant été nettoyés avec des solvants. Vérifiez toujours l'étiquette d'entretien.

Comment activer la sécurité enfants ?

Maintenez enfoncées simultanément les touches 'Sonnerie/Minuterie' et 'Niveau de séchage' pendant 3 secondes. Un signal sonore retentit et le témoin de verrouillage s'allume. Pour désactiver, répétez la même opération ou éteignez puis rallumez l'appareil en tournant le bouton sur 'Arrêt'.

Quelle est la consommation électrique en veille ?

En mode 'Arrêt', la consommation est de 0,5 W. En mode 'Laissé sur marche' (après la fin du programme), elle est de 1 W pendant 30 minutes avant de passer en veille.

Comment remplacer l'ampoule du tambour ?

Débranchez d'abord l'appareil. Ouvrez la porte, retirez le couvercle de protection de l'ampoule (situé en haut de l'encadrement intérieur) en dévissant la vis. Remplacez l'ampoule par une de même type : culot E14, 15 W, résistance à 300 °C. Replacez le couvercle en veillant à l'étanchéité.

Que faire en cas de bruit anormal ?

Le compresseur et la pompe à eau produisent des bruits normaux. Si le bruit est excessif, vérifiez que l'appareil est de niveau et stable (réglez les pieds). Assurez-vous qu'aucun objet n'est coincé dans le tambour. Si le bruit persiste, contactez le service après-vente.

MODE D'EMPLOI ESL-C8D5 ESSENTIELB

Sèche-linge pompe à chaleur

ESL HP8D5

Notice d'utilisation

Pour vous aider à bien vivre votre achat

Vou venez d'acquérir un produit de la marque Essentiel b et nous vous en remercions. Nous apportons un soin particulier à la FIABILITÉ, à la FACILITÉ D'USAGE et au DESIGN de nos produits.

Nous espérons que ce sèche-linge vous donnera entière satisfaction.

sommaire

Consignes d'usage 6

Usage prévu 6

Sécurité des enfants 7

Déballage 8

Installation 8

Branchements électriques 9

Utilisation 10

Précautions particulières d'usage 12

Entretien et nettoyage 13

Precaution en cas de defaillance de l'appareil 13

Mise au rebut 14

Conformité avec la directive RoHS 14

Informations relatives à l'emballage 14

Fiche produit 15

votre produit 17

Description de l'appareil 17

Description de I'ecran d'affichage 18

Description du bandeau de commande 18

installation 19

Emplacement d'installation approprié 20

Installation sur un lave-linge 20

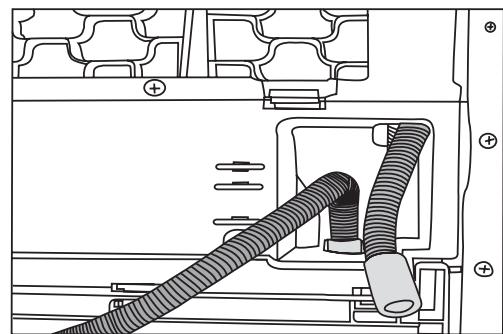

Raccorder le conduit d'évacuation 21

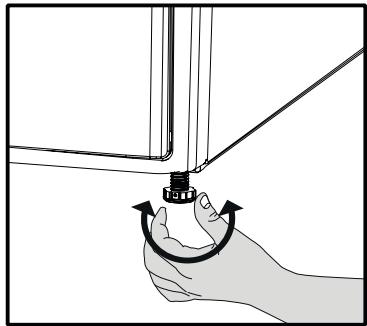

Réglage des pieds 22

Première mise en service 22

Transport 22

Bruits normaux de fonctionnement 23

Branchementelectrique 24

préparation du linge 25

Mesures à adopter pour économique de l'énergie 25

Linge adapté à un séchage en machine 25

Linge non adapté à un séchage en machine 26
Preparation du linge au séchage 26

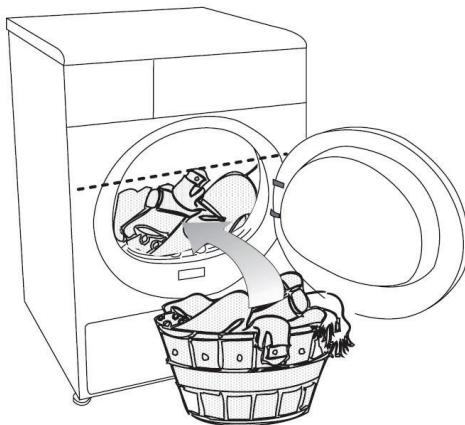

Chargement de l'appareil 27
utilisation 28
Allumer/eteindre l'appareil 28
Sélection des programmes 28
Annulation du signal sonore 30
Sélection du niveau de séchage 30
Programmer une fin différée 31
Les témoins lumineux 31
Modifier un programme en cours 32
Ajout/retrait du linge en cours de programme 33
33
Annuler un programme en cours 34
Fin du programme 34
Tableau des programmes 35
nettoyage et entretien 36

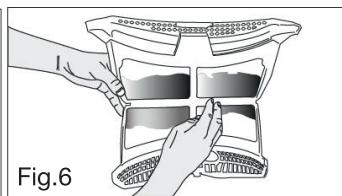

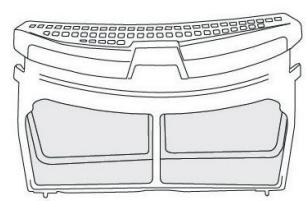

Nettoyage du filtré à peluches 36

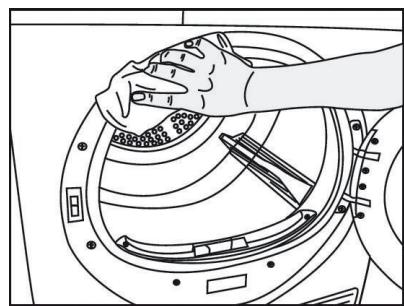

Nettoyage de la surface interieure de la porte 37
Nettoyage des capteurs d'humidité 37

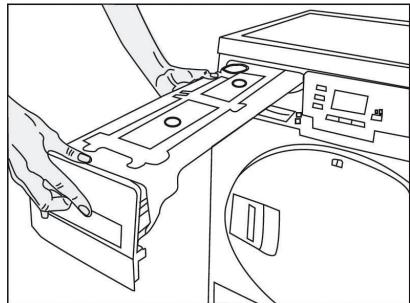

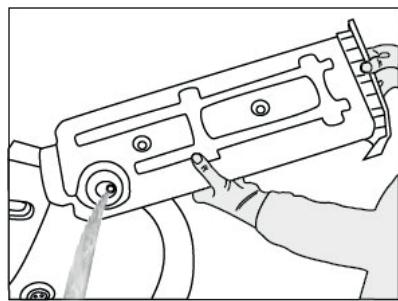

Vider le bac de recupération de l'eau condensée 38

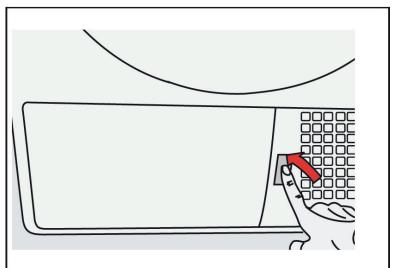

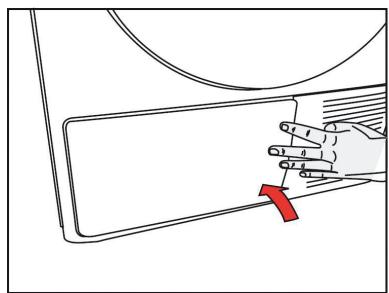

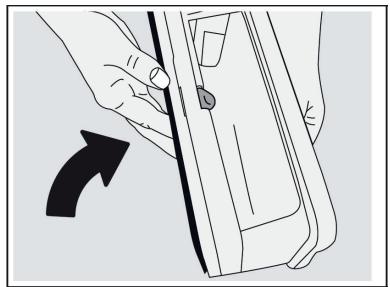

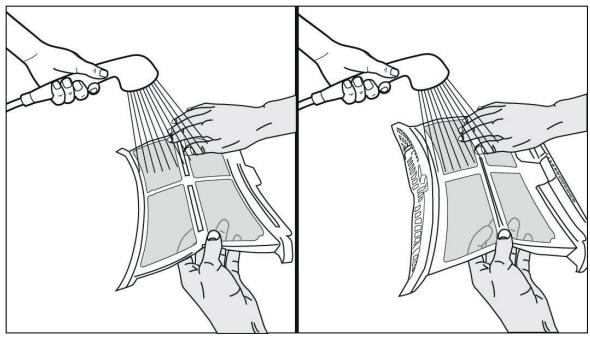

Nettoyage du filtré de l'évaporateur 39
Nettoyage de I'evaporateur 40
Remplacement de la lampe 41
guide de dépannage 42

Consignes d'usage

LISEZ ATTENTIVEMENT CES INSTRUCTIONS AVANT D'UTILISER L'APPAREIL ET CONSERVEZLES POUR POUVOIR LES CONSULTER LORSQUE VOUS EN AUREZ BESOIN.

Cette section comprend des informations relatives à la sécurité qui vous aidont à vous protégger contre les risques de blessures corporelles ou de dégâtts matériels. Le non respect de ces instructions entraînera l'annulation de la garantie et de toute responsabilité.

Usage prévu

• Cet apparéil est exclusivement destiné à un usage domestique. Tout autre usage (commercial, professionnel, etc.) est exclu.
• Il n'est pas destiné à être utilisé dans des environnementés à caractère résidentiel et des environnementés de type chambres d'hôtes, restauration et autres applications similaires.
  Utilisez l'appareil uniquement pour secher du linge quiporte une étiquette autorisant cette opération.
• Pour des raisons de sécurité, ne modifies pas ou n'essayez pas de modifier les caractéristiques de cet apparéil. Cela représentait un danger pour vous.

Sécurité des enfants

• Cet apparéil peut être utilisé par des enfants à partir de 8 ans et par des personnes ayant des capacité physiques, sensorielles ou mentales réduites, ou un manque d'expérience et de connaissances à condition qu'elles aient été placées sous surveillance ou qu'elles aient reçu des instructions concernant l'utilisation de l' apparéil en toute sécurité et qu'elles comprendrent les dangers encourus. Les enfants ne doivent pas journé avec l' apparéil. Le nettoyage et l'entretien par l'usager ne doivent pas'être effectuels par des enfants, sauf s'ils ont plus de 8 ans et qu'ils sont surveillés. Maintenir l' apparéil et son cordon hors de portée des enfants de moins de 8 ans.
• Les apparêils électriques sont dangereux pour les enfants. Maintenez-les à l'écart de l'appareil lorsque celui-ci fonctionne. Ne les laisses pas jouer à proximité de l'appareil.
  Il convient d'éloigner les enfants de moins de 3 ans à moins qu'ils ne soient surveillés en permanence.
• Les matériaux d'emballage sont dangereux pour les enfants. Mettez les matériaux d'emballage hors de portée des enfants ou débarrasssez-vous-en, en les classant conformément aux directives sur les déchets.

• Ne laissez pas les enfants s'asseoir, grimper ou entraîr dans le séche-linge.

• Les petits animaux domestiques peuvent se glisser dans le tambour du sèche-linge. Contrôlez le tambour avant demettre l'appareil en fonctionnement. Fermez la porte lorsque vous quittez la piece où se trouve le sèche-linge.

Déballage

• Retirez toutes les parties de l'emballage.
• Retirez toutes les étiquettes et autocollants.
• Veuillez contrôle soigneusement que vous appareil ne présenteaucun dommage une fois déballé.En cas de dommage,ne l'utilise pas et contactez immédiatement votre revendeur.

Installation

• N'installez jamais votre apparéil sur un tapis ou un sol recouvert de moquette. Dans le cas contraire, l'absence de circulation d'air en-dessous de votre machine pourrait entrainer la surchauffe des pieces électriques. Ceci pourrait engendrer des problèmes avec votre apparéil.
• Une ventilation appropriée doit être fournie afin d'éviter un refoulement, à l'intérieur de la piece, de gaz provenant d'appareils brûlant d'autres combustibles, y compris les feuels ouverts.

• L'air rejeté ne doit pas être evacué dans une évacuation utilisée pour les fumées rejetées provenant des apparciels brûlant du gaz ou d'autres combustibles.

• La prise du cable d'alimentation doit être accessible facilement après l'installation.

• L'appareil ne doit pas être installé derrière une porte à verrouillage, une porte coulissant ou une porte ayant une charnière du côte opposé à celle du sèche-linge, empêchant ainsi l'ouverture totale du sèche-linge à tambour.
• N'installez pas cet apparéil, ou ne le laissez pas dans des endroits où il pourrait être exposé aux conditions extérieures.

Branchements électriques

• Branchez l'appareil sur une prise équipée d'une mise à la terre et protégée par un fusible de capacité adaptée (reportez-vous à la plaque signalétique), correctement installée et reliée au réseau électrique conformément aux normes en vigueur.
• L'appareil doit être branché au réseau électrique par l'intérimédiaire d'un interrupteur omnipolaire (par exemple les disjoncteurs, les fusibles, les disjoncteurs différents et les contacteurs) avec un écartement minimal de 3 mm entre les contacts.

• Un mauvais branchement du conducteur de mise à la terre du produit peut provoquer une électrocution. Si vous avons le moindre doute concernant le branchement de mise à la terre, faites-le vérifier par un électricien qualifié, un agent de service ou par du personnel de maintenance.

• N'utilisez pas de rallonges, de multiprises ou d'adaptateurs pour brancher le séche-linge au secteur afin de réduire le risque d'électrocution.

• N'apportez aucune modification à la prise fournie avec l'appareil. Si la prise n'est pas compatible avec la prise murale, faites changer celle-ci par un électricien qualifié.
• Si le cable d'alimentation est endommagé, il doit être remplace par votre revendeur, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.
• Cet apparéil ne doit pas être branché pendant les travaux d'installation, de maintenance et de réparation. Ces travaux doivent toujours être réalisés par le service technique. Le fabricant ne saurait être tenu responsable des dommages décaoulant de ces processus réalisés par des personnes non autorisées.

Utilisation

Utilisez votre appareil à des températures comprises entre +5^ et +35^ .
N'utilisez pas d'appareils ELECTriques à l'intérieur du seche-linge.
- Vérifiez le linge pour vous assurer que tous les éléments (briquets, pieces de monnaie, objets, aiguilles, etc.) oublés ont été retirés avant de le charger dans la machine.

N'utilisez jamais le sèche-linge sans le filtré à peluches.
- Ne touchez jamais la prise avec des mains mouillées. Ne débranchez jamais la machine en tirant sur le cable, saisissez uniquement la prise pour la débrancher. Ne faites pas fonctionner la machine si le cable d'alimentation ou la prise est endommagée!
- La dernière partie du cycle de séchage est réalisée sans chaleur (cycle de refroidissement) pour garantir que les articles sont laissés à une température qui ne les endommagera pas.
- N'arrêtez pas le sèche-linge avant la fin du cycle de séchage sauf si vous retirez tout le linge rapidement de la machine pour l'étendre et dissiper la chaleur.
- Les adoucissants ou produits similaires doivent être utilisés selon les instructions fournies avec l'adoucissant.
- Lorsque votre sèche-linge n'est pas en cours d'utilisation ou après avoir sorti le linge à la fin du processus de séchage, éteignez l'appareil en plaçant le bouton de selection des programmes sur la position « Arrêt ». Lorsque le sèche-linge est allumé, maintenez la porte du sèche-linge fermée.
- Débranche la machine lorsque celle-ci n'est pas utilisée.

Précautions particulières d'usage

• Ne séchez pas de linge non lavé dans le sechelinge.
• Il convient que les articles qui ont été salis avec des substances telles que l'huile de cuisson, l'acétone, l'alcool, l'essence, le kerosène, les detachants, la térébenthine, la cire et les substances pour retarder la cire soient lavés dans de l'eau chaude avec une quantité supplémentaire de détergent avant d'être séchés dans le sèche-linge tambour.
• Il convient que les articles comme le caoutchouc mousse (mousse de latex), les bonnets de douche, les textiles étanches, les articles doublés de caoutchouc et les vêtements ou les oreillers compensant des parties en caoutchouc mousse ne soient pas séchéés dans le sèche-linge à tambour.
• Les articles lavés ou nettoyés avec du diesel, de l'essence, des solvants de nettoyage à sec et d'autres matériaux combustibles ou explosifs, ainsi que les articles contaminés ou tachés par ce type de matériaux, ne doivent pas être séchés dans le produit car ils dégagent des vapeurs inflammables ou explosives.
• Ne séchez pas d'articles nettoyés à l'aide de produits chimiques dans le séche-linge.

• La lingerie contenant des renforts métalliques ne doit pas être place dans le sèche-linge. Si les renforts métalliques se détachent pendant le séchage, cela peut endommager le sèche-linge.

• AVERTISSEMENT : Ne touchez pas la surface interne du tambour lorsque vous ajoutez ou retirez du linge pendant un programme en cours parce qu'elle est chaude.

Entretien et nettoyage

• Nettoyez toujours le filtré à peluches avant ou après chaque chargement.
• Ne laisseriez pas d'accumulation de peluche autour du sèche-linge.
• On ne doit pas laisser de la bourre s'accumuler autour du seche-linge à tambour (non applicable pour les-appareils raccordés à une ventilation vers l'extérieur de l'immeuble).
• Ne nettoyez jamais l'appareil avec de l'eau! Vous vous exposeriez à un risque d'électrocution! Avant de procéder au nettoyage, coupez toujours l'alimentation de l'appareil en le débranchant.
  Le conduit d'échéppement et l'intérieur de l'appareil doivent être nettoyés par du personnel qualifié régulièrement.
• Empêchez l'accumulation de fibres, poussières et saletés autour de la zone d'évacuation des gaz et dans les zones adjacentes.

Précaution en cas de défaillance de l'appareil

• N'essayez jamais de réparer la machine vous-même. Pour les dysfonctions quine peuvent

etre résolus à l'aide des informations fournies dans cette notice : Éteignez l'appareil, débranchez-le, fermez le robinet d'arrivée d'eau et contactez le service après-vente de votre magasin revendeur.

Mise au rebut

• Débarrasssez-vous de votre ancien apparéil d'une manière qui soit respectue de l'environnement.
• Vous pouvez consulter votre agent local ou le centre de collecte des déchets solides de votre municipalité pour en savoir plus sur la procédure à suivre concernant la mise au rebut de votre apparéil.
• Avant demettre au rebut votre ancien apparéil, coupez la prise secteur et rendez le verrou de la porte inutilisable pour éviter des situations de risque pour les enfants.

Conformité avec la directive RoHS

L'appareil que vous avez acheté est conforme à la directive RoHS (2011/65/UE) de l'Union Européenne. Il ne compte pas de matérieliaux dangereux et interdits mentionnés dans la directive.

Informations relatives à l'emballage

• Les matériaux d'emballage de ce produit sont faits de matériaux recyclables, conformément à nos réglementations nationales en matière d'environnement. Ne jetez pas les matériaux

d'emballage avec les déchets domestiques ou autres. Ramenez-les dans des points de collecte de matérieliaux d'emballage désignés par les autorités locales.

Fiche produit

Toutes les valeurs indiquées dans ce tableau ont été déterminées conformément à la norme EN 61121 : 2012.

Désignation	Valeur	Unité
Marque	Essentiel b
Références des modèles	ESL HP8D5
Code produit	8005492
Capacité max. de linge sec pour le coton	8	kg
Type de séchage	Condensation - Pompe à chaleur
Classe d'efficacité énergétique	A++

Consommation d'énergie de 235 kWh par an, sur la base de 160 cycles de lavage standard par an pour les programmes coton standard à pleine charge et à demi-charge, et de la consommation des modes à faible puissance. La consommation réelle d'énergie par cycle dépend des conditions d'utilisation de l'appareil.

Sèche-linge à tambour automatique	Oui
Consommation d'énergie du programme "coton" standard à pleine charge	1,95	kW/h
Consommation d'énergie du programme "coton" standard à demi charge	1,06	kW/h
Consommation électrique en mode "arrêt"	0,5	W
Consommation électrique en mode "laissé sur marche"	1	W
Durée du mode "laissé sur marche"	30	minutes

Le programme "coton standard" à pleine charge et à demi-charge est le cycle de séchage standard auquel se rapportent les informations qui figurent sur l'étiquette et sur la fiche signalétique. Ce programme convient pour le séchage de textiles en coton normalement humides. Il s'agit du programme le plus efficace en termes de consommation combinée d'énergie pour le coton.

Désignation	Valeur	Unité
Durée du programme "coton prét-à-porter" à pleine charge	197	minutes
Durée du programme "coton prét-à-porter" à demi-charge	115	minutes
Durée pondérée du programme "coton standard" à pleine charge et à demi-charge	150	minutes
Classe de taux de condensation B sur une échelle allant de G (appareils les moins efficaces) à A (appareils les plus efficaces).
Taux de condensation Cdry du programme "coton prét-à-porter" à pleine charge	86	%
Taux de condensation Cdry½ du programme "coton prét-à-porter" à demi-charge	86	%
Taux pondéré de condensation Ct du programme "coton prét-à-porter" à pleine charge et à demi-charge	86	%
Émission acoustique - Valeur moyenne pondérée - Lwa exprimée en dB(A) re 1 pW	65	dB(A)
Sèche-linge intégrable	Non
Départ différé	Oui
Durée maximale du départ différé	24	heures
Hauteur minimale/maximale*	84,6 / 86,6	cm
Largeur	59,7	cm
Profondeur	56,8	cm
Poids net	47,5	kg

• Hauteur minimale : hauteur de votre appareil lorsque les pieds régibles ne sont pas étirés.
  Hauteur maximale : hauteur de votre appareil lorsque les pieds régibles sont étirés au maximum.

Description de l'appareil

1. Couvercle supérieur
2. Bandeau de commandes
3. Porte de chargement
4. Bouton d'ouverture de la trappe d'accès au filtré de l'évaporateur
5. Grilles d'airation

6. Pieds réglables

7. Trappe d'accès au filtré de l'évaporateur

8. Fiche signalétique
9. Filtre à peluches
10. Bac de récapération de l'eau de condensation
11. Cordon d'alimentation

Description du bandeau de commande

1. Bouton marche/arrêt du sèche-linge et sélection des programmes

2. Touche de désactivation du signal sonore en fin de programme et de sélection de la minuterie

3. Touche de sélection du niveau de séchage

4. Touche de sélection d'une fin de programme différée
5. Touche Départ/Pause
6. Écran d'affichage

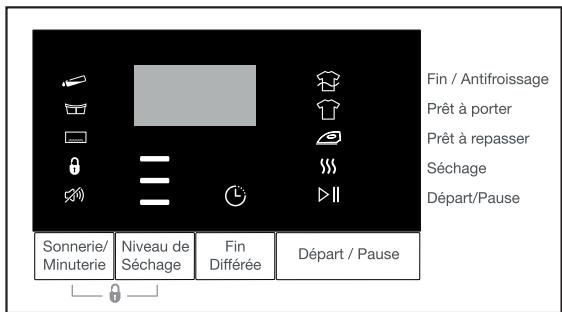

Description de l'écran d'affichage

Témoin d'avertissement du réservoir plein (le bac doit être vide)

Témoin d'ajretissement de nettoyage du filtré à peluches

Témoin d'ajretissement de nettoyage du filtré de l'évaporateur

Sécurité enfants activée (verrouillage des touches)

Témoin allumé = le signal sonore en fin de programme est désactivé

Niveau de séchage sélectionné (1, 2 ou 3 voyants allumés)

Indiquez le niveau de séchage souhaité en fonction de la vitesse à laquelle le linge a été essoré au préalable. Le temps de séchage sera alors augmenté ou raccourci.

Témoin de fin différée

Le programme est terminé. Un antifroissage de 2 heures est activé.
Le linge a atteint le niveau de séchage « Prêt-à-porter »
Le linge a atteint le niveau de séchage « Prêt-à-repasser »
Le linge est en cours de séchage
Symbole de fonctionnement (marche)
Symbole de mise en pause

Affichage du temps restant*

• Le temps restant jusqu'à la fin du programme apparait à l'écran ; il varie en fonction du niveau d'humidité du linge.

installation

La préparation du site et de l'installation électrique de l'appareil relève de la responsabilité du client.

ATTENTION!

L'installation et les branchements électriques doivent être réalisés par du personnel qualifié.
- Avant l'installation, vérifie visuellement si le produit presente des defaults. Si tel est le cas, ne procédez pas à l'installation. Un apparéil endommagé peutprésenter des risques pour votre sécurité.

• Attende 12 heures avant de faire fonctionner votre sèche-linge.

Emplacement d'installation approprié

• Installez l'appareil dans un environnement qui ne comporte aucun risque de gel, dans une position stable et à niveau.
  Utilisez votre apparéil dans un environnement bien aéré et non poussièreux.
  N'obstruez pas les conduites d'air de l'appareil.
• Ne placez pas le produit sur une moquette ou des surfaces similaires.
• N'installez pas l'appareil derrière une porte battante ou coulissant ou dont les charnières sont situées du côté opposé à celles du sèche-linge. Vous devez toujours pouvoir ouvrir la porte du sèche-linge entièrement.
• Lorsque l'appareil est installé, il doit rester au même endroit où les branchements ont été réalisés. Lors de l'installation de l'appareil, assurez-vous que la paroi arrête ne soit en contact avecaucenobjet (robinet,prise murale) et veillez également àinstaller l'appareil à son emplacement définitif.
• Ne posez pas l'appareil sur son cable d'alimentation.
• Laissez un espace libre d'au moins 1,5 cm entre l'appareil et les meubles adjacents.

Installation sur un lave-linge

• Un dispositif de fixation doit etre utilise entre les deux appeareils pour pouvoir utiliser le sèche-linge sur un lave-linge.
• Le poids total du lave-linge et du seche-linge en chargement plein quand ils sont placés l'un sur l'autre atteint environ 180kg . Placez l'appareil sur un sol solide qui a une capacité de résistance suffisante!

Évitez de poser le lave-linge sur le sèche-linge. Faites attention aux averisations ci-dessus lors de l'installation sur votre lave-linge.

Installation pour lave-linge et sèche-linge
Profondeur du sèche-linge	Profondeur du lave-linge
	62 cm	60 cm	54 cm	50 cm	49 cm	45 cm	40 cm
54 cm	Peut être installé						Ne peut pas être installé
60 cm	Peut être installé					Ne peut pas être installé

Raccorder le conduit d'évacuation

Figure 1

L'eau accumulée au cours du cycle de séchage est récapurée dans le bac de récapération d'eau.

Voudevez vider I'eau contenue dans le bac de recuperation apres chaque cycle de sechage.

Figure 2

Vous avez également la possibilité d'évacuer l'eau par le tuyau de vidange fourni avec l'appareil.

Figure 1

Figure 2

Pour cela :

1. Retirez à la main le tuyau d'accès au tiroir situé à l'arrière de l'appareil (fig.1).
2. Raccordez une extrémité du tuyau de vidange fourni séparément avec le sèche-linge au point de raccord comme indiqué sur la fig.2.
3. Raccordez l'autre extrémité du tuyau au tuyau d'évacuation des eaux usées ou au lavabo.

Le tuyau doit être fixé dans tous les cas pour éviter qu'il ne glisse et que l'eau soit repandue par terre.

Le tuyau de vidange de I'eau doit etre attaché a une hauteur maximum de 80 cm.
Veillez a ce que le tuyau de vidange ne soit pas bloqué ou pié entre la vidange et l'appareil.

Réglage des pieds

Afin de vous assurer que votre apparéil fonctionne en silence et sans vibration, il doit être stable, horizontal et à niveau. Mettez le sèche-linge à niveau en agissant sur les pieds régibles.

Tournez les pieds vers la droite ou la gauche jusqu'à ce que l'appareil soit stable.

Ne dévissez jamais les pieds régiables de leurs logements.

Première mise en service

• Pour préparer l'appareil avant l'arrivée de l'agent de service autorisé, assurez-vous que le site et l'installation électrique sont appropriés. Si ce n'est pas le cas, contactez un électricien qualifié pour que les dispositions nécessaires soient effectuées.
  Assurez-vous que les branchements de l'appareil sont conformes aux instructions fournies dans les chapitres correspondants de cette notice d'utilisation.

Transport

• Débranche l'appareil avant de le transporter.
• Retirez le tuyau de vidange (si installé à l'arrière de l'appareil).
• Videz complètement l'eau du réservoir.
• Nous vous recommendons de transporter l'appareil en position verticale. S'il n'est pas possible de le transporter en position verticale, l'appareil doit être transporte en l'inclinant sur la droite vue de face. ÀpRES avoir installé l'appareil à son nouvel emplacement, attendez 12 heures avant de l'utiliser à nouveau.

Bruits normaux de fonctionnement

Il est normal d'entendre du bruit venant du compresseur durant le fonctionnement.

L'eau accumulée pendant le fonctionnement est pompée vers le réservoir d'eau. Il est normal d'entendre un bruit de pompé pendant cette phase.

Branchement électrique

Votre apparéil ne peut être branché que sur une prise murale alimentée en 230 - 240 V~50 Hz monophasé.

Avant de brancher votre sèche-linge, assurez-vous que la tension électrique de votre domicile corresponde à cette indiquée sur la plaque signalétique de l'appareil et que la fiche du cable est adaptée à la prise de courant.

- Mise à la terre

• Cét apparéil est équipé d'une prise électrique de terre.
• Il doit être branché sur une prise murale équipée d'une prise de terre, correctement installée et reliée au réseau électrique conformément aux normes en vigueur.
• Cette prise doit impérativement rester accessible après l'installation.
• ATTENTION : Une mauvaise utilisation de la prise de terre peut entrainer le risque de chocolélectrique.

En cas de court-circuit, la mise à la terre réduit le risque de chocolélectrique en permettant au courant d'être evacué par le fil de terre.

• En cas de questions concernant la prise de terre ou le branchement électrique, veuillez consulter un personnel qualifié.

• Notre responsabilité ne saurait être engagée en cas d'accidents ou d'incidents provoqués par une mise à la terre inexistante ou défectueuse.

• Si le cable d'alimentation est endommagé, il doit être remplaced par votre revendeur, son service après-vente ou une personne de qualification similaire afin d'éviter un danger.

• N'utilisez pas de rallonge ou de multiprise pour raccarder l'appareil.
• Si la valeur du fusible ou du disjoncteur de votre domicile est inférieure à 10 ampères, demandez à un électricien qualifié d'installer un fusible de 10 ampères.
• Une distance de contact minimum de 3 mm doit être respectée entre le fusible et les interrupteurs principaux.
• Si l'appareil est défectieux, il ne doit pas être utilisé tant qu'il n'a pas été réparé! Vous vous exposeriez à un risque d'électrocution!

Mesures à adopter pour économique de l'énergie

• Essorez le linge à la vitesse maximale au cours du lavage. Cela permet de réduire le temps de séchage et la consommation énergétique.
• Veuillez suivre les instructions dans la notice d'utilisation pour la sélection des programmes.
• TriezYOURlinge en fonction de son type et de son epaisseur. Veillez a secher les mêmes types de linge ensemble (par exemple: les torchons de vaisselle et les nappes peu epaisses sèchent plus vite que les serviettes de bain plus épaisses).
  Assurez-vous qu'un espace suffisant est aménaged à l'arrière et à l'avant de l'appareil pour la circulation d'air.
• N'ouvrez pas la porte de l'appareil pendant le séchage sauf si cela est nécessaire. Si vous ne veez ouvrir la porte, voirlez à ne pas la laisser ouverte trop longtemps.
• N'ajoutez pas de linge mouillé en cours de séchage.
• Les peluches et fibres qui se dégagent du linge dans l'air au cours du cycle de séchage sont récapurées par le filtre à peluches. Nettoyez toujours le filtre à peluches avant ou après chaque séchage.
• Nettoyez le filtré de l'évaporateur régulierement lorsque le symbole d'advertissement du nettoyage du filtré de l'évaporateur apparait ou après 5 cycles de séchage.
• Ventilez la piece où est situé le sèche-linge pendant le séchage.

Linge adapté à un séchage en machine

• Respectez toujours les recommandations stipulées sur les étiquettes du linge. Séchez uniquement le linge dont l'étiquette stipule que l'utilisation du sèche-linge est appropriée.

Séchage à température normale	Fer à repasser à 110°C max
Séchage à basse température	Fer à repasser à 150°C max
Adapté au sèche-linge	Fer à repasser à 200°C max
Ne pas sécher au sèche-linge	Ne pas repasser
Sécher à plat	Sécher sur un cinctre
Suspendre humide

Linge non adapté à un séchage en machine

• Les vêtements représentant des pieces métalliques comme les bouches de ceinture et les boutons métalliques peuvent endommager le sèche-linge.
• Ne mettez pas d'articles tels que des vêtements en laine, en soie, en nylon, les tissus brodés délicats, des vêtements représentant des accessoires métalliques et des articles volumineux comme des sacs de couchage, dans le sèche-linge.
• Les tissus délicats ainsi que les rideaux en dentelle peuvent se froisser. Ne les séchez pas au sèche-linge!
• Ne séchez pas d'articles réalisés avec des fibres imperméables, comme les oreillers ou les édredons, dans le sèche-linge.
• Les vêtements comptant de la mousse ou du caoutchouc se déformeront. Ne séchez pas d'articles contenant du caoutchouc dans le séche-linge.
• Ne séchez pas de vêtements ayant été exposés à de l'essence, de l'huile, des agents combustibles ou explosifs dans le seche-linge, même si vous les avez lavés au préalable.
• Le linge excessivement imbibé d'eau ou dégoulinant ne doit pas être introduit dans l'appareil.
• Le linge lavé ou nettoyé avec du diesel, de l'essence, des solvants de nettoyage à sec et d'autres matériaux combustibles ou explosifs, ainsi que le linge contaminé ou taché par ce type de matériaux, ne doit pas être séché dans le sèche-linge car il dégage des vapeurs inflammables ou explosives.
• Ne séchez pas de vêtements nettoyés à l'aide de produits chimiques dans le sèche-linge.
• Ne séchez pas de vêtements n'avant pas été lavés au sèche-linge.
• Le linge taché avec des huiles de cuisson, de l'acétone, de l'alcool, de l'essence, du kerosène, des détachants, de l'essence de térébenthine, de la paraffine, des détachants pour paraffine, doit être lavé à l'eau chaude avec une grande quantité de détergent avant d'être placé dans le sèche-linge.

Préparation du linge au séchage

• Le linge doit être essoré au préalable avec votre lave-linge à la plus grande vitesse possible admise pour le type de textile.
• Il se peut que le linge soit emmélé suite au lavage. Séparez votre linge avant de le placer dans le sèche-linge.
• Mettez les vêtements avec des accessoires métalliques tels que les fermetures à glissière à l'envers pour les sécher.
  Fixez les fermétures à glissière, les crochets, les bouches et les boutons.

Chargement de l'appareil

• Veuillez consulter les informations contenues dans le tableau des programmes. Ne chargez pas plus que les capacités indiquées dans le tableau.
• Ne chargez pas le sèche-linge avec du linge excédant le niveau indiqué en pointillé sur le schéma ci-contre. Les performances de séchage se réduiront si l'appareil est surcharge. Par ailleurs, cela pourrait endommager le sèche-linge ainsi que vos vêtements.
• Placez votre linge déplié dans le tambour de façon à ce qu'il ne soit pas Emmelé.
• Il se peut que le linge de grande taille (par ex.:

draps, éredons, nappes) s'emmêle fortement. Limitez la quantité des grosses pieces de linge. Lorsque le linge s'emmêle, il se peut que le centre du linge ne soit pas bien séché. Dépliez le linge en question et replacez-le au séche-linge un court moment pour terminer le séchage.

Les poids suivants sont disponibles à titre indicatif :

Linge de maison	Poids approximatif (en gramme)	Linge	Poids approximatif (en gramme)
Édredon en coton (double)	1500	Chemisier	150
Édredon en coton (simple)	1000	Chemise en coton	300
Drap de lit (double)	500	Chemise	200
Drap de lit (simple)	350	Robe en coton	500
Grande nappe	700	Robe	350
Petite nappe	250	Jeans	700
Serviette de table	100	Mouchoirs (x 10)	100
Serviette de bain	700	T-shirt	125
Essuie-mains	350

utilisation

Allumer/eteindre l'appareil

Pour allumer l'appareil, tournez le bouton de selection des programmes sur un programme. Pour eteindre l'appareil, tournez le bouton de selection des programmes sur la position « Arrêt »

Sélection des programmes

1. Sélectionnez un programme à l'aide du bouton sélecteur de programmes.

Sélectionnez soit :

• Un programme principal en fonction du type de textile (coton ou synthétique) et du niveau de séchage souhaité,
• Un programme spécial adapté à un type de linge ou,

• Un temps de séchage prédéfini (un programme minute).

• Par ailleurs, vous pouvez selectionner une fonction optionnelle : annuler le signal sonore en fin de programme, selectionner un niveau de sechage et/ou selectionner un départ différé.

• Appuyez sur la touche « Départ/Pause » pour lancer le programme de séchage.

NOTE : Pour obtenir de plusieurs résultats de séchage, le linge doit être préalablement lavé puis, essoré avec un programme adapté.

1) Les programmes principaux :

Coton

Vouse pouze secher vos veteements résistants avec ces programmes. Il permit un séchage a haute température. Il est conseilé pour le linge en coton (teils que le linge de lit, les serviettes, etc.).

Synthétique

Vouse pouvez secher vos vêtements moins résistants avec ces programmes. Le séchage est réalisé à une température moins élevée qu'avac le programme Coton. Il est conseillé pour vos vêtements en synthétique.

Antifroissage

Un programme « antifroissage » de 2 heures s'active automatiquement si vous ne retirez pas le linge de l'appareil à la fin d'un programme. Le cycle antifroissage fait tourner le linge pendant quelques secondes toutes les 10 minutes pour éviter qu'il ne se froisse.

Sélection du niveau de séchage

Sélectionnez le niveau de séchage souhaité en fonction du type de textile (coton ou synthétique) en vous basant sur le tableau ci-après.

Extra sec	Séchage à haute température. Uniquement pour le linge en coton épais et multicouche (par ex : linge de maison, serviettes, jeans, etc.).
Prêt-à-porter	Pour tout type de linge. Le linge sera moins sec que pour le programme « Prêt-à-repasser ». Séchage à une température normale adaptée au linge en coton et synthétique.
Prêt-à-repasser	Pour tout type de linge. Le linge reste légèrement humide pour pouvoir être repassé.

2) Les programmes spéciaux :

Pour les cas particuliers, des programmes supplémentaires sont disponibles :

Rapide 30^

Utilisez ce programme pour préparer du linge délicat en petite quantité au repassage en 30 minutes (par exemple 2 chemises ou 4 T-shirts).

Chemises

Ce programme sèche les chemises de façon plus délicate et les froisse moins, permettant un repassage plus facile.

Jeans

Vous pouvez utiliser ce programme pour secher vos pantalons, jupes, chemises ou vestes en jean.

Linge bébé

Utilisez ce programme pour les vêtements de bébé pouvant être séché en machine.

Mix

Vouse pouze secher les vêtements en synthétique et coton en même temps avec ce programme.

Délicat

Vouse pouvez secher à basse températureYOURinge délicat (chemisiers en soie, lingerie fine, etc.) pouvant être séché en machine, ou le linge pour lequel il est recommendé un lavage à la main est nécessaire.

Cycle Fraîcheur

Seule l'aération est réalisée pendant 10 minutes, sans air chaud. Vous pouze aérer vos vêtements qui sont restés dans des environnements fermés pendant une longue période et ainsi éliminer les odeurs déplaisantes à l'aide de ce programme.

Sport

Ce programme est spécialement adapté aux vêtements de sport pouvant être séchés au sèche-linge.

Quotidien

Ce programme permet de secher le linge quotidien en coton et synthetique.

3) Les programmes minutés :

- Minuterie

Tournez le bouton de sélection des programmes sur « Minuterie » et appuyez une ou plusieurs fois sur la touche « Minuterie » pour désirir un temps de séchage.

Voussouspoucezselectionnerun temps de séchage de 10,20,40,50,60,80,100,120,140 et 160 minutes.

Avec ce programme, l'appareil sèche pendant la durée可以选择 indépendamment du niveau de séchage.

4) les fonctions optionnelles :

Annulation du signal sonore

Votre appeareil émet un signal sonore lorsque le programme se termine. Si vous ne souhaitez

pas que le signal sonore retentisse, appuyez sur la touche « Sonnerie/Minuterie ». Si le témoin

lumineux est allumé, il n'y aura pas de signal sonore en fin de programme.

You pouvez selectionner cette option avant ou après le demarrage du programme.

Sélection du niveau de séchage

Appuyez sur la touche « Niveau de Séchage » avant de lancer un programme pour ajuster le séchage au niveau désiré. La durée du programme sélectionné sera ajusté en fonction de votre sélection.

NOTE: Le niveau de séchage peut être modifié uniquement avant le début du programme.

Programmer une fin différée

Vous pouvez programmer une fin differee de 24 heures maximum.

1. Ouvrez la porte et placez votre linge dans le tambour puis, fermez la porte.
2. Choisissez un programme de séchage.
3. Appuyez sur la touche « Fin différée » pour désir la fin différée souhaitée.

Le témoin lumineux de fin différée L's'allume.

NOTE : en restant appuyé sur la touche « Fin différée », le temps défile rapidement.

1. Appuyez sur la touche « Départ/pause » pour enregistrer l'heure de fin différée. Le décompte de temps démarre, les « : » du décompte clignotent. L'écran affiche le temps du programme de séchage additionné à la fin différée programmée.

NOTE : vous pouvez ajouter ouPTRirer du linge pendant le décompte de temps.

1. A la fin du décompte, le témoin lumineux de fin différée s'éteint et le programme démarre.

Pour modifier ou annuler une fin différée avant le début du programme, éteignez l'appareil en tournant le bouton de selection des programmes sur la position « Arrêt » puis, rallumez l'appareil et repétez la procédure ci-dessus si vous souhaitez programmer une nouvelle fin différée.

Les témoins lumineux

1) « Réservoir » (bac de récapération d'eau plein):

A la fin du programme, le tímoin lumineux du réservoir s'allume pour vous rappeler de vider le réservoir d'eau. Si vous oubliez de vider le réservoir, il se peut que le sèche-linge s'arrêté de fonctionner et se mette en voille. Dans ce cas, videz l'eau du réservoir et appuyez sur la touche « Départ/Pause » pour relancer le programme. Le tímoin d'advertissement s'éteint.

2) « Filtre » (nettoyage du filtré à peluches):

Le témoin lumineux du filtré s'allume pour vous rappeler de nettoyer le filtré à peluches dans le tambour à la fin du programme.

3) « Évaporateur » (nettoyage de l'évaporateur):

Ce témoin lumineux s'allume pour vous rappeler de nettoyer l'évaporateur.

4) Déroulement du programme :

Le déroulement d'un programme s'affiche sur l'indicateur de suivi du programme. Au début de chaque nouvelle étape de séchage, le témoin lumineux correspondant s'allume et celui de l'étape précédente s'éteint. Le déroulement se fait du bas vers le haut.

Fin / Antifroissage

Prét à porter

Prét à repasser

Sechage

Départ/Pause

Le témoin « Séchage » :

Ce témoin est allumé durant le processus de séchage, jusqu'à ce que le niveau de séchage attaigne le niveau « Prêt-à-repasser »

Le témoin « Prêt-à-repasser » :

Ce témoin s'allume lorsque le niveau de séchage atteint le niveau « Prêt-à-repasser » et reste allumé jusqu'àu niveau de séchage « Prêt-à-porter »

Le témoin « Pré-tà-porter » :

Ce témoin s'allume lorsque le niveau de séchage atteint le niveau « Prêt-à-porter » et reste allumé jusqu'àu niveau suivant.

Le témoin « Fin/AntiProissage » :

Ce témoin s'allume lorsque le programme de séchage est terminé et que la fonction d'antifroissage du linge est activée. Le sèche-linge fait tourner le linge toutes les 10 minutes pour éviter qu'il ne se froisse.

Le témoin « II »:

Le témoin est allumé lorsque le sèche-linge est en marche ; il clignote lorsque l'appareil est en pause.

Modifier un programme en cours

1. Sélectionnéz un autre programme en tournant le bouton sélecteur de programmes.
2. Appuyez sur la touche « Départ/Pause » pour lancer le nouveau programme.

NOTE : La sécurité enfants ne doit pas etre activée si vous souhaitez modifier ou annuler un programme en cours. Si la sécurité enfants est activée, désactive-la avant de réaliser ces opérations.

Ajout/retrait du linge en cours de programme

Pour ajouter ou retarder du linge après le démarrage d'un programme :

1. Appuyez sur la touche « Départ/Pause » pourmettre l'appareil en mode « pause ».Le processus de séchage sera interrompu.
2. Ouvrez la porte. Ajoutez ou retirez du linge puis, refermez la porte.

3. Appuyez sur la touche « Départ/Pause » pour relancer le programme.

4. Le linge ajoutepend le processus de séchage peut entrainer le mélange du linge déjà séché dans la machine avec du linge mouillé. Cela aura comme conséquence que le linge sera toujours mouillé à la fin du processus de séchage.

5. Du linge peut être ajouté ou retiree aussi souvent que vous le souhaitez pendant un cycle de séchage. Cependant, cela entrainera l'interruption repétée du processus de séchage et allongera la durée du programme, entrainant une augmentation de la consommation énergétique. Pour cette raison, il n'est pas recommendé d'ajouter ou de retirer du linge lorsque le programme a été lancé.
6. Si vous sélectionnez un nouveau programme en tournant le bouton de selection des programmes alors que le sèche-linge est en mode « pause », le programme en cours se termine.
7. AVERTISSEMENT : Ne touchez pas la surface interne du tambour lorsque vous ajoutez ou retirez du linge en cours de programme parce qu'elle est chaude.

Sécurité enfants

La sécurité enfants permet d'éviter toute interruption du programme en verrouillant les touches lorsqu'un programme est en cours.

La porte du sèche-linge ainsi que toutes les touches à l'exception de l'arrêt de l'appareil (en tournant le bouton de sélection des programmes) sont désactivées lorsque la sécurité enfants est activée.

Pour activer la sécurité enfants :

Appuyez simultanément et maintenez les touches « Sonnerie/Minuterie » et « Niveau de séchage » enforcées pendant 3 secondes. Un signal sonore retentit lorsque la sécurité est

activée et le témoin lumineux est allumé.

• Lorsque vous tournez le bouton de selection des programmes ou si vous appuyez sur une touche, des signaux sonores retentissent pour vous informer que la sécurité enfants est activée.
• Pour lancer un nouveau programme à la fin du précédent ou pour interrompre le programme, vous doivent désactiver la sécurité enfants.

Pour désactiver la sécurité enfants :

Appuyez simultanément et maintenez les touches « Sonnerie/Minuterie » et « Niveau de sechage » enforcées pendant 3 secondes.

La sécurité enfants est également désactivée lorsque vous éteignez et rallumez l'appareil en tournant le bouton de selection des programmes sur la position « Arrêt »

Annuler un programme en cours

Pour annuler un programme en cours, tournez le bouton de selection des programmes sur la position « Arrêt ».

AVERTISSEMENT : L'intérieur de l'appareil est très chaud : lancez un programme « Cycle fraîcheur » pour le refroidir.

Fin du programme

Les témoins lumineux « Fin/Antifroissage », « réservoir plein » et « nettoyage du filtré à peluches » s'allument à la fin du programme.

Pour éteindre votre sèche-linge, tournez le bouton de sélection des programmes sur la position « Arrêt ».

NOTE : Un programme antifroissage de 2 heures s'active automatiquement si vous ne retirez pas le linge de l'appareil à la fin d'un programme. Le linge tourne quelques secondes toutes les 10 minutes pour éviter qu'il ne se froisse.

• La dernière partie du cycle de séchage (cycle de refroidissement) est réalisée sans chaleur afin de conserver le linge à une température qui ne puisse les endommager.
• Nettoyez le filtrer à peluches après chaque utilisation (reportez-vous au paragraph « Nettoyage du filtrer à peluches »).
• Videz le bac de récapération de l'eau de condensation après chaque programme de séchage (reportez-vous au paragraphe « Vider le bac de récapération d'eau »).

Tableau des programmes

Programmes	Capacité (en kg)	Vitesse d'essorage de votre lave-linge (en tr/min)	Durée de séchage (en minutes)
Coton / Couleur
Extra sec	8	1000	210
Prêt-à-porter*	8 / 4	1000	197 / 115
Prêt-à-repasser	8	1000	145
Rapide 30'	0,5	1200	30
Chemises	1,5	1200	60
Jeans	4	1200	150
Linge bébé	3	1200	85
Mix	4	1000	95
Délicat	2	600	70
Minuterie	-	-	entre 10 et 160
Cycle fraîcheur	-	-	10
Sport	4	1000	135
Quotidien	4	1000	125
Synthétique
Prêt-à-porter	4	800	70
Prêt-à-repasser	4	800	60

nettoyage et entretien

La durée de vie de l'appareil augmente et les problèmes fréquement rencontres diminuents s'il est nettoyé correctement à intervalles réguliers.

ATTENTION! Débranche l'appareil de la prise de courant avant de procéder au nettoyage ou à l'entretien de l'appareil.

Nettoyage du filtré à peluches

Les peluches et fibres textiles qui se dégagent du linge dans l'air au cours du cycle de séchage sont récapérées par le « filtré à peluches ». Ces particules se forment généralement à cause de l'usure et du lavage.

Nettoyez toujours le filtré après chaque programme de sechage et lorsque le témoin lumineux est allumé.

Pour nettoyer le filtré :

1. Ouvrez la portedusèche-linge.
2. Retirez le filtré à peluches de son logement en le soulevant (fig.3).
3. Ouvrez le filtré en appuyant sur la languette (voir fig.4) pour séparer les deux extrémités (fig.5).
4. Retirez les peluches, les fibres et les résidus de coton à la main ou à l'aide d'un chiffon doux (fig.6).
5. Refermez le filtré à peluches et replacez-le correctement dans son logement.

NOTE : Au fil du temps, la surface du filtrre peut être obstruée après l'utilisation. Dans ce cas, lavez le filtrre des 2 cotsés avec de l'eau.

IMPORTANT : Assurez-vous que les mailles du filtré soient bien sèches avant de le replacer dans son logement.

Nettoyage de la surface intérieure de la porte

Essuyez la surface interieure de la porte et la serrure de porte à l'aide d'un chiffon doux et sec.

Nettoyage des capteurs d'humidité

Votre apparéil est équipé de capteurs d'humidité qui détectent si le linge est sec ou non.

Pour nettoyer les capteurs d'humidité :

1. Ouvrez la portedusèche-linge.
2. Laissez l'appareil se refroidir si un séchage vient d'être réalisé.
3. Nettoyez les capteurs métalliques à l'aide d'un chiffon doux imbibé de vinaigre puis, sechez-les. Nettoyez les capteurs métalliques 4 fois par an.

N'utilisez pas d'outils métalliques pour nettoyer la surface métallique des capteurs.

N'utilisez jamais de solvants ou d'autres produits nettoyants similaires pour le nettoyage.

Vider le bac de récepération de l'eau condensée

L'humidité du linge mouillé est éliminée par condensation. Vous devez vider le bac de récapération de l'eau de condensation à la fin de chaque programme ou lorsque le témoin d'avertissement du « réservoir plein » apparaît à l'écran.

ATTENTION: L'eau condensée n'est pas potable!

Ne retirez jamais le réservoir d'eau lorsqu'un programme est en cours. Si vous avez oublé de vider le réservoir d'eau, le sèche-linge s'arrête de fonctionner et le témoin « Réservoir plein » sera allumé. Videz le réservoir et appuyez sur la touche « Départ/Pause » pour relancer le cycle de séchage.

Pour vider le bac de récapuration d'eau :

1. Retirez le bac de son logement en le saisissant par sa poignée et en le tirant vers vous.

1. Retournez-le pour vider l'eau puis, remettez le bac dans son logement.
2. S'il y a une accumulation de bouloches dans le bac de récapération, rincez-le sous l'eau courante.

NOTE : Si vous avez raccordé le tuyau d'évacuation de l'eau à l'arrière de l'appareil, il n'est pas nécessaire de vider le réservoir.

Nettoyage du filtr de l'évaporateur

Les peluches et fibres n'ayant pas ete recuperees par le filtre a peluches sont bloquees dans le tiroir du filtre situé derriere la trappe de protection. Le temoin lumineux de nettoyage du filtre de l'évaporateur s'allume pour vous rappeler que vous nevez le nettoyer.

Nettoyez l'évaporateur au moins une fois par mois ou tous les 5 cycles d'utilisation du sèchelinge.

Pour nettoyer le tiroir du filtré :

1. Appuyez sur le bouton pour ouvrir la trappe de protection.

1. Déverrouillez les 3 sécurités puis, retirez le condenseur de son logement en le saississant par sa poignée.

1. Ouvrez le tiroir du filtré en appuyant sur le bouton (voir schéma ci-dessous).

1. Retirez le filtrer en mousse. Retirez les peluches, les fibres et les résidus de coton à la main ou à l'aide d'un chiffon doux. Ne nettoyez pas ce filtrer à l'eau car le filtrer pourrait s'obstruer.

1. Lavez le filtré en mousse à l'eau. Essorez-le pour-retirer le surplus d'eau et laissez-le sécher complètement avant de le replacer dans le tiroir du filtré.
2. Refermez le tiroir du filtré en le verrouillant avec le bouton.

1. Replacez le tiroir du filtré dans son logement. Verrouillez les 3 sécurités.
2. Refermez la trappe d'accès au tiroir du filtré.

IMPORTANT : L'utilisation du sèche-linge sans les 2 filtrés (filtr en mousse et filtré de l'évaporateur en tissu) pourrait endommager l'appareil.

NOTE : Si les filtrés du tiroir du filtré sont obstrués, cela augmente la durée de séchage et la consommation d'énergie.

Nettoyage de l'évaporateur

Nettoyez les peluches accumulées sur les ailes de l'évaporateur situé derrière le tiroir du filtre avec un aspirateur.

Yououpouvezaussi nettoyer l'évaporateur à la main siyousportezdes gants de protection.

Ne nettoyez pas l'évaporateur à mains dues car vous pourriez vous blesser.

NOTE: le nettoyage vers la droite et la gauche peut endommager les ailettes de l'évaporateur. Dans ce cas, il peut y avoir un problème de non séchage.

Remplacement de la lampe

L'éclairage du tambour est allumé quand le hublot est ouvert. Si la porte reste ouverte pendant plus de 5 minutes et qu'aucun réglage n'est effectué, l'éclairage s'eteint.

Avant de remplacer l'ampoule, débranchez le cordon d'alimentation ou retirez le fusible du circuit électrique.

Caractéristiques de l'ampoule: culot E14, 15 W, résistance à 300^

1. Ouvrez la portedusèche-linge.
2. Retirez le couvercle de protection de l'ampoule (celui-ci se situe dans l'encadrement interieur de la porte, en haut). Pour cela, devissez la vis à l'aide d'un tournevis cruciforme.
3. Remplacez l'ampoule par une ampoule aux caractéristiques identiques à celle d'origine.
4. Replacez le couvercle. Veilze à le positionner parfaitement sur son support afin d'assurer l'étanchéité, sinon l'humiètie pourrait pénétrer à l'intérieur et provoquer un court-circuit.

guide de dépannage

Problèmes	Causes possibles	Solutions
Le processus de séchage est excessively long.	Contrôlez l'etat des filtres (filtre à peluches, filtrer en mousse, filtrer de l'évaporateur).	Vérifiez qu'ils ne sont pas obstrués.
	La grille de ventilation située à l'avant de l'appareil est obstruée.	Retirez les objets (s'il y en a) qui bloquent la ventilation devant la grille.
	La ventilation n'est pas suffisante car lapiece où est situé l'appareil est très petite.	Ouvrez la porte ou la fenêtre de la piece pour éviter une éliquation excessive de la température de la piece.
	Un dépôt de calcaire s'est formé sur les capteurs d'humidité.	Nettoyez les capteurs d'humidité.
	Vouves avec trop charge le sèche-linge.	Ne surchargez pas votre sèche-linge. Respectez les capacités maximales indiquées dans le tableau des programmes.
	Le linge n'a pas été bien essoré.	Essorez votre linge à une vitesse supérieure par rapport à celle réalisée par votre lave-linge.
Le linge est mouillé à la fin du séchage.	Après le séchage, les vêtements chaudssemblent plus humides que leur niveau réel d'humidité.
	Il se peut que le programme sélectionné ne convenait pas au type de linge.	Vérifiez les étiquettes sur les vêtements ; désissez un programme en fonction du type de linge et complétez évientements avec un programme minuté.
	Contrôlez l'etat des filtres (filtre à peluches, filtrer en mousse, filtrer de l'évaporateur).	Vérifiez qu'ils ne sont pas obstrués.
	Vouces avec trop charge le sèche-linge.	Ne surchargez pas votre sèche-linge. Respectez les capacités maximales indiquées dans le tableau des programmes.
Le linge est mouillé à la fin du séchage (suite).	Le linge n'a pas été bien essoré.	Essorez votre linge à une vitesse supérieure par rapport à celle réalisée par votre lave-linge.
L'appareil ou le programme ne se met pas en marche.	Il se peut que l'apparile ne soit pas branché.
	La porte du sèche-linge est peut-être entrouverte.	Veillez à ce que la porte de chargement soit bien fermée.
	Vous n'avez pas sélectionné de programme ou vous n'avez pas appuyé sur le bouton « Départ/ pause » pour lancer le programme.
	La sécurité enfants est peut être activée.	Désactivez la sécurité enfants.
	Vous avez peut-être sélectionné un départ différé.
Le programme s'est interrompu sans raison.	La porte est peut-être entrouverte.	Veillez à ce que la porte soit bien fermée.
	Il y a peut-être eu une coupure de courant.	Appuyez sur le bouton « Départ/ pause » pour relancer le programme.
	Le bac de récapération d'eau est plein.	Videz le bac de récapération d'eau lorsque le symbole s'affiche à l'écran.
Le linge a rétréci ou s'est abîmé.	Sélectionnez toujours un programme adapté au type de linge à sécher.	Ne séchez que du linge adapté au séchage en machine après avoir vérifié les étiquettes sur vos vêtements.
L'éclairage du tambour ne s'allume pas.	Vous n'avez pas allumé le sèche-linge en tournant le bouton de sélection des programmes.
	La lampe est défectueuse.	Remplacez-la par une lampe aux caractéristiques identiques à celle d'origine (cf. paragraphe « Remplacement de la lampe »).
Le symbole de nettoyage du filtré à peluches est allumé.	Le filtré est obstrué avec des peluches.	Nettoyez le filtré.
Le symbole du « bac de récapération d'eau plein » est allumé/clignote.	Le bac de récapération d'eau est plein.	Videz le bac de récapération d'eau.
	Le tuyau de vidange est plié.	Si l'appareil est raccordé directement à un tuyau de vidange, vérifie le tuyau de vidange.
Le symbole de nettoyage du filtré de l'évaporateur clignote.	Les filtres de l'évaporateur sont obstrués.	Nettoyez les filtres de l'évaporateur (filtré en mousse et filtré en tissu).
	Le symbole s'affiche au maximum tous les 5 cycles.
Des signaux sonores retentissent lorsque vous appuyez sur les touches ou que vous tournez le bouton sélecteur de programmes.	La sécurité enfants (verrouillage des touches de commande) est activée.	Désactivez la sécurité enfants.
	Il se peut que les filtres ne soient pas insérés correctement dans leur logement.	Contrôlez que tous les filtres sont en place correctement.

Si les informations ci-dessus ne vous aient pas à résoudre votre problème spécifique, veuilles ne pas procéder vous-même aux réparations. Contactez le service après-venture de votre magasin.

Toutes les informations, dessins, croquis et images dans ce document relevant de la propriété exclusive de SOURCING & CREATION. SOURCING & CREATION se reserve tous les droits relatifs à ses marques, créations et informations. Toute copie ou reproduction, par quelques moyen que ce soit, sera jugée et considérée comme une contrefaçon.

Sèche-linge pompé à chaleur

ESL HP8D5

Protection de l'environnement

Ce symbole appose sur le produit signifie qu'il s'agit d'un apparéil dont le traitement en tant que déchet est soumis à la réglementation relative aux déchets d'équipements électriques et Electroniques (DEEE). Cet apparéil ne peut donc enaucun cas être traité comme un déchet menager, et doit faire l'objet d'une collecte spécifique à ce type de déchets. Des systèmes de reprise et de collecte sont mis à votre disposition par les collectivités locales (déchéterie) et les distributeurs. En orientant votre apparéil en fin de vie vers sa filière de recyclage, vous contribuerez à protégger l'environnement et empêcherez toute conséquence nuisible pour votre santé.

Testé dans nos laboratoires

Garantie valde à partir de la date d'achat (ticket de caisse faisant fj). Cette garantie ne couvre pas les vices ou les dommages resultant d'une mauvaise installation, d'une utilisation incorrecte, ou de l'usure normale du produit.
