IT Indice Introduzione
Dati tecnici e caratteristiche 3
Installazione. 4-6
Aerazione del locale 4
Ubicazione 4
Montaggio piedini 4
Montaggio maniglia porta forno 4
Collegamento gas. 4
Adattamento ai diversi gas 5
Regolazione minimo 5
Allacciameto elettrico. 5
Accensione elettrica 6
Dispositivo di sicurezza 6
Per l'utente 7-12
Aerazione del locale 7
Accensione dei bruciatori 7
Dispositivo di sicurezza 7
Accensione elettrica 7
Uso piano di cottura a gas 8
Uso grill elettrico 8
Uso forno multifunzione. 8

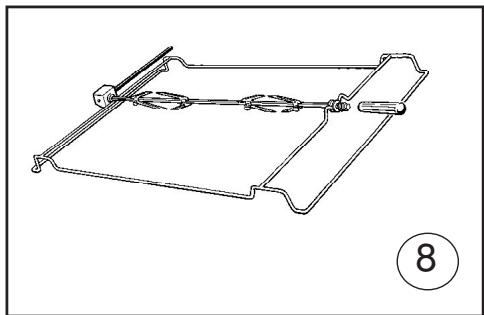

Uso del girarporto 9
Interruttore-spia luce / girarrosto 9

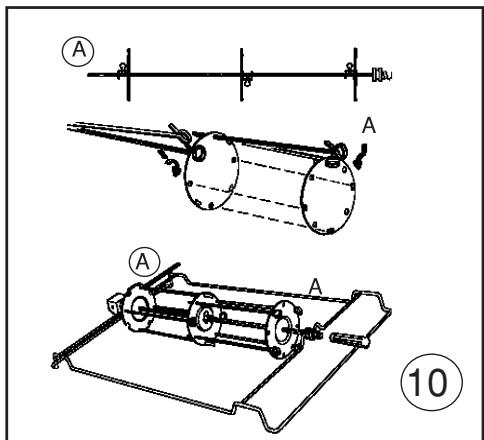

Kit multispiedo 9
Montaggio multispiedo 9

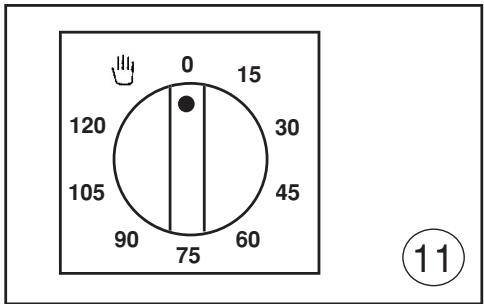

Uso del programmatore di fine cottura monocomando. 9
Accessoriedorno. 10
Consiglio avvertenze 10
Direttiva 2002/96/CE (RAEEE) 11
Regolamento Europeo n° 1935/2004 .... 12
Figure 13-14
-La nostra Società, nel ringraziarVi per aver scelto uno dei loro qualiificati prodotti, desidera vivamente che otteniate da esta apparecchiatura le migliorioni prestazioni, giustamente auspicate al momento dell'acquisto. A questo scopo Vi invita a leggere e seguire attendamente le istruzioni del presente libretto; considerando oviamente solo quei paragrafi che riguardano accessori e strumentazione presenti nel Vostro apparecchio. La Ditta costruttrice declina agli responsabilità per danni a cose o a persone derivanti da cattiva installmento o non corretto uso dell'apparecchio stesso.
- Nello spiro di produrre apparecchi sempre più allineati alle tecniche moderne, e/o per una sempre migliorie qualità del prodotto, la nostra Società si riserva il diritto di apportare modifiche,anche alla preavviso, alla per altri create disagi in utenza.
- Per eventuali richieste di pezzi di ricambio, la domanda al Vostro rivenditore deveseessere completata dal n^ di modello e n^ di matricola stampigliati sulla targhetta matricolare. La targhetta è visibile aprendo il vano scaldapiatti (se esiste) oppure è situato dello schienale della cucine.
- Apparecchio conforme alle direttive:
- 2009/142/CE(exCEE90/396）
- 2006/95/CE Bassa Tensione (sostituise la 73/23/CEE e successivi emendamenti)
- 2004/108/CE (Radiodisturbi)
- Regolamento CE 1935/2004 (materiali a fatto con alimenti)
- Regolamento CE 1275/2008 (consumo energia in stand-by e off-mode)
- 2005/32/CE ( Energy-using Products )
- CEE 40/2002
- CEE 92/75
-2002/96/EC (RAEE)
PREMESSA
- Del presente libretto interessano solo voci e capitoli relativiagli accessori presenti in cucina.
| Dimensioni esterne nominali | Cucine 90 B |
| Altezza al piano di lavoro | cm. 85 |
| Altezza a coperchio alzato | cm. 141 |
| Profondità a porta chiusa | cm. 59 |
| Profondità a porta aperta | cm. 100 |
| Larghezza | cm. 90 |
| Dimensioni utili | Forno elettrico multifunzione combinato |
| Larghezza | cm. 74,0 |
| Profondità | cm. 43,5 |
| Altezza | cm. 32,5 |
| Volume | l. 105 |
BRUCIATORI A GAS (iniettori e portate) 90 B
| Gas | Bruciatore | Iniet- tore | portata ridotta (kW) | portata nominale (kW) |
| G20 | ausiliario | 77 | 0,40 | 1,00 |
| 20 | semirap. | 97 | 0,58 | 1,65 |
| mbar | rapido | 123 | 0,80 | 2,80 |
| tripla | | | |
| corona ec. | 145 | 1,70 | 4,00 |
| G30 | ausiliario | 50 | 0,40 | 1,00 |
| 28-30 | semirap. | 65 | 0,58 | 1,65 |
| mbar | rapido | 83 | 0,80 | 2,80 |
| G31 | tripla | | | |
| 37 | corona ec. | 98 | 1,70 | 4,00 |
| mbar | | | | |
Cat.: vedi targhetta matricolare in copertina;
Classe 1 oppure 2.1
Cucine di tipo "X"
POTENZE ELEMENTI
| resistenza platea | 1,40 kW |
| resistenza cielo-grill | 1,00-1,80 kW |
| resistenza circolare forno | 2,50 kW |
| ventola | 25 W |
| luce forno alogena | 40 W |
| motorino girarosto | 6 W |
| tangenziale | 18 - 22 W |
EQUIPAGGIAMENTO
Tutti i modelli sono dotati di dispositivo di sicurezza per bruciatori forno e grill.
Secondo i modelli, le cucine possono ave inoltre:
- Dispositivo di sicurezza per uno o più bruciatori del piano di cottura.
- Accensione elettrica ai brucitori superiori
- Illuminazione elettrica nel forno.
- Girarrosto.
- Programmatore fine cottura.
Per la DISPOSITIONE DEI BRUCIATORI SUL PIANO, vedere i modelli rappresentati in figura 1 in fondo al libretto.
Per lo SCHEMA ELETTRICO vedere la figura 2 in fondo al libretto.
La potenza elettrica è riportata sulla targhetta matricolare. La targhetta è visibile agli il vano scaldapiatti (se esiste) oppure è situato nelle schienale della cucina. Una copia della targhetta è incollata sulla copertina del libretto.
Queste informazioni completano ed arricchiscono delle riportate nella scheda tecnica (stiker adesivo) assieme al libretto istruzioni.
| Mod. cucina
90 B Multi-
funzione |
| Marchio UE di qualità ecologica | No |
| Tempo impiegato per cottura carico
normale statico in minuti | 61,6 |
| Tempo impiegato per cottura carico
normale ventilato in minuti | 81,6 |
| Consumo posizione stand-by inwatt | ... |
| Superficie utile del piano di cottura
leccarda in cm2 | 2729 |
IT
Installazione
INSTALLAZIONE
L'installazione deve essere effettuata da persona qualificata che dovrà attenersi alle norme di installmente vigenti.
Prima dell'installazione assicurarsi che le condizioni di distribuzione locale (natura e pressione del gas) e la regolazione dell'apparecchio siano compatibili. Le condizioni di regolazione di quello apparecchio sono scritte sulla targhetta in copertina.
Questo appearecchio non è raccordato ad un dispositivo di evacuatione dei prodotti di combustione. Dovr èssere installato e raccordato conformmente alle regole di installmente in vigore.
Questo appearecchio può essere installato e funzionare solo in locali permanentamente ventilati secondo le norme nazionali in vigore.
- Per l'Italia: UNI 7129 o 7131. Inoltre per gli apparecchi privi del dispositivo di sicurezza per l'assenza di fiamma sul piano di lavoro vale: "Questo apparecchio può utilizzato solo in ambienti con ventilazione maggiorata secondo il D.M. 1 Aprile 1993
AERAZIONDELLOCALE
I locali in cui sono installati gli appearecchi a gas devono essere ben aerati al fine di permettere una combustione del gas e una ventilazione corretta. In particolare l'afflusso di aria necessaria per la combustione non delve essere inferiore a 2m^3 /h per ciascun kW di portata nominale installato.
UBICAZIONE
Liberare la cucina dagli accessori d'imballaggio, comprese le pellicole che rivestono le parti cromate o inox.
Collocare la cucina in luogo asciutto, agevole, esente da correnti d'aria. Tenere l'opportuna distanza da pareti che temono il calore (legno, linoleum, carta, ecc.).
La cucina può essere installata libera oppure tra due mobili le cui pareti devono resistere a una temperatura di 100^ e che non possono essere più alte del piano di lavoro.
MONTAGGIO PIEDINI (LIVELLAMENTO)

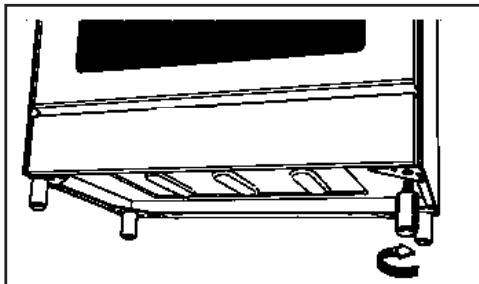

Le cucine sono dotate di piedini regolabili da avvitare rispettivamente sugli angoli posteriori e anteriors della cucina. Agendo sui piedini è possibile una regolazione dell'apparecchiatura in altezza, per un preciso accostamento al mobile, per un livellamento con gli altri piani e per una distribuzione uniforme dei liquidi conteni nei tegami e nelle pentole. Vedi fig. 3.
MONTAGGIO MANIGLIA PORTA FORNO

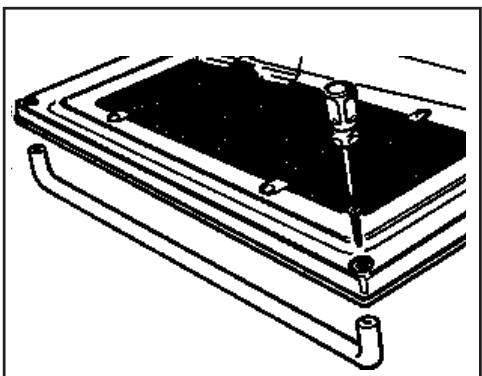

Fissare la maniglia a corredo mediante le due viti in dotazione. Vedi fig. 4
COLLEGAMENTO ALL'ALIMENTAZIONE DEL GAS
L'apparecchioiene predisisto con portagomma per installmente libera.
Nel caso di apparecchio installato tra due mobili classe 2 st. 2-1, l'unico collegamento ammesso è quello rappresentato in fig. 5 - A (norma d'installazione UNI 7129 paragrafo 2.5.2.3).
Prima di collegare la cucina verificare che sua predisposa per il gas con il quale sare alimentata. In caso contrario eseguire la trasformazione individata nel paragrafo "Adattamento ai diversi gas". Il collegamento dell'apprecchio si fa a destra. Se il tubo delve passare dietro, deve rimanere nella parte Bassa della cucina. In tale zona la temperature è circa 50^ .
- Raccordo con tubo metallico flessibile o con tubo metallico rigido (vedi Figura 5 dis.A): Il raccordo si effettua con un tubo conforme alle norme nazionali, avvitato direttamente sul raccordo, con l'interposizione di una guarnizione di tenuta, fornita in dotazione.
- Raccordo con tubo in gomma su portagomma (vedi Figura 5 dis. B e C):
Si effettua con un tubo in gomma che porta il marchio di conformità alla norma in vigo- re. Il tubo deve essere sostituito alla data indicata e deve essere assicurato alle due
IT
Installazione
estremità per mezzo di fascette stringitubo normalizzate (UNI CIG 7141) e deve essere assolutamente accessibile per il controllo del suo stato su tutte la sua lunghezza.
- Dopo l'installazione verificare la buona tenuta dei raccordi.
- Per il funzionamento con B/P verificare che la pressione del gas sia conforme a quanto indicate sulla targhetto matricolare.
IMPORTANT:
- Impiegare solo tubi flessibili metallici (UNI CIG 9891) o in gomma (UNI CIG 7140) normalizzati.
- Il regolatore di pressione per GPL deveseccere conforma a UNI 7432.
- Il raccordo della rampa è conforme a ISO 228-1.
- Evitare curve bruschne nel tubo e tenerlo opportunamente scostato da pareti calde.
ADATTAMENTO AI DIVERSI GAS
Qualora la cucina non fosse giornata per funzionare con il tipo di gas disponibile, occorre trasformarla, procedendo nel seguente ordine:
- Sostituzione degli iniettori (consultando il quadro a pag. 3);
- regolazione dell'aria primaria;
- regolazione dei "minimi".
Nota: Adgni carbiamento di gas incollare sull'etichetta matricolare l'indicazione del gas di nuova regolazione.

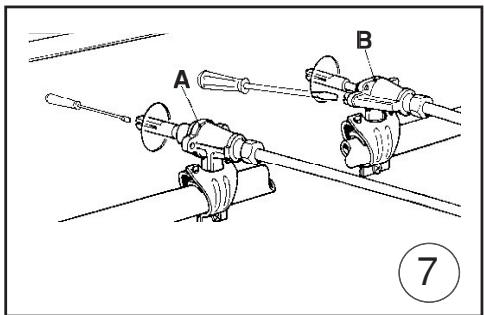

PER SOSTITUIRE GLI INIETTORI AI BRUCIATORI DEL PIANO DI LAVORO (Fig. 6)
- Togliere la griglia, gli spartifiamma (A) e i bruciatori (B);
-svitare etogliere l'iniettore situato nel fondodi ciascun portainiettore (C);
- sostituire l'iniettore conformmente alla tabella di pag. 3,utilizzando una chiave da 7mm , avvitare e stringere a fondo;
- verificare la tenuta del gas;
- riposizionare i bruciatori, gli spartifiamma e la griglia.
REGOLAZIONE DEL "MINIMO" BRUCIATORI PIANO DI LAVORO
Nel caso che la cucina debba funzionare con gas liquido (B/P), il by-pass dei rubinetti deve essere avvitato a fondo. La cucina può essere dotata di rubinetti tipo "A", aventi il by-pass all'interno (vi si accede introducendo un piccolo cacciavite nell'astina) o di tipo "B" aventi il by-pass all'esterno, sul lato destro (vi si accede direttamente). Vedi figura 7.
Se la cucina deve funzionare con gas naturale si procede nel seguente modo per entrambi i tipi di rubinetto:
- Accendere il bruciatore con la fiamma al max.;
- sfilare la manopola, per semplice trazione, alla fare leva sul cruscotto, che si potrebene danneggiare;
- accedere al by-pass con un piccolo cacciavite e svitarlo di 3 giri circa (ruotando il cacciavite in senso antiorario);
- ruotare ulteriormente l'astina del rubinetto, in senso antiorario, fino all'arresto: la fiamma si presentererà al max.;
- riavvitare molto lentamente il by-pass, alla spingere assialmente il cacciavite, sono a create una fiamma apparentemente ridotta di 3/4, curando tuttavia che sua sufficientemente stabileanche con moderat correnti d'aria.
ALLACCIAMENTO ALLA RETE ELETTRICA
Prima di procedere all'allacciamento, assicurarsi che:
- la tensione in rete corrisponda a quella indicata sulla targhetto matricolare;
- la presa di "terra" sua efficiente.
Per il collegamento diretto alla rete, è necessario prevedere un dispositivo che assicuri la disconnessione dalla rete, con una distanza di apertura dei contatti che consenta la disconnessione completa nelle condizioni della categoria di sovratensione III, conformmente alle regole di installation.
Se l'apparecchio è equipaggiato di un cavo alla spina, la spina da utilizzato è di tipo
IT
Installazione
normalizzato e tenereconto che:
- cavo verde-giallo delve essere utilizzato per il collegamento a terra;
- cavo blu per il neutro;
- cavo marrone per la fase;
- il cavo non delve entrare in contatto con pareti calde che siano superiori a 75^
- in caso di sostituzione del cavo, deve essere di tipo HO5RR-F conzsche adeguata (schemi in fig. 2)
- in caso l'apparecchio sia fornito sensa cavo,utilizzare cavo tipo HO5RR-F con sezione adeguata (schemi in fig. 2).
IMPORTANT: il costruttore declina agli responsabilità per+danni dovuti all'assenza del rispetto delle regolamenti zazioni e delle norme in vigore. Si raccomanda di controlling che il collegamento a terra dell'apparecchio sua fatto in modo corretto (vedere schemi in fig. 2 in fondo al libretto).
PER CUCINE MUNITE DI ACCENSIONE ELETTRICA
Se non scocca la scintilla è bene non insistere: si potrebbe danneggiare il generatore. Possibili cause di funzionamento anomalo o inefficiente:
-candela umida, incrostata o roffa;
- distanza non corretta elettrodo-bruciatore;
- filo conduttore della candela rotto o privo di guaina;
- scintilla che scarica a massa (in altre parte della cucina);
- generatore o microinterrettore danneggiati;
- accumulo di aria nelle tubazioni (specie除去 lunga inattività della cucina);
- miscela aria-gas non corretta (cattiva carburazione).
IL DISPOSITIVO DI SICUREZZA
Per controllare l'efficienza della valvola, operare come segue:
- accendere il bruciatore e lasciarlo funzionare per 3 minuti circa;
- specnere il bruciatore riportando la manopola
sulla posizione di chiusura ( );
- trascorsi 90 secondi per i brucitori del piano, 60 secondi per i brucitori forno e grill, portare l'indice della manopola sulla posizione di "aperto";
- abbandonare la manopola in esta posizione ed accostare un fiammifero acceso al bruciatore: NON DEVE ACCENDERSI.
Tempo occorrente per eccitare il magnete durante l'accensione: 10 secondi circa;
Tempo di intervento automatico, dopo lo speg-nimento della fiamma: non altre 90 secondi per i brucatori del piano; non altre 60 secondi per i brucatori forno e grill.
AVVERLENZE:
- Qualunque intervento tecnico all'interno della cucina deve essere preceduto dal disinserimento della spina elettrica e alla chiusura del rubinetto del gas.
- Le verifiche di tenuta sul circuito gas non devono essere eseguite con l'uso di fiamme. Se non si disponone di uno specifico dispositivo di controllo, si potu utilizeschiuma od acqua abbondamente saponata.
- Richiudendo il piano di lavoro curare che i fili elettrici delle candele (se vi sono) non si trovino in prossimità degli iniettori, per evitare che vadano a posarsi sugli stessi.
IT
Per l'utente
COME SI USA LA CUCINA
AERAZIONDELLOCALE
L'utilizzo di un appearecchio di cottura a gas porta alla produzione di calore e umidità nel locale in cui è installato. Vigilare al fine di assicurare una Buona aerazione della cucina: Maintainere aperti gli orifizi di aerazione naturale, oppure installare una cappa di aspirazione forzata. Nel caso di un uso intensivo e prolongato più essere necessaria un'aerazione supplementare per esempio,jàdowna una finestra,o un'aerazione più efficace,aumentando per esempio la potenza della ventilazione forzata.
ACCENSIONE DEI BRUCIATORI DEL PIANO DI LAVORO
- Premere e ruotare la manopola in senso antiorario fino al symbolo segnato sul cruscotto (posizione di fiamma al max.);
- nel contempo accostare un fiammifero accesso alla testa del bruciatore;
- volendo una riduzione della fiamma, ruotare ulteriormente la manopola nello stesso senso portando l'indice della stessa sul symbolo (posizione di fiamma al min.).
PER BRUCIATORI DEL PIANO MUNITI DEL DISPOSITIVO DI SICUREZZA
- Premere e ruotare in senso antiorario fino al simbolo sul crucotto (posizione fiamma al max.);
- accostare un fiammifero acceso al bruciatore e mantenere la manopola premuta a fondo per 10 secondi circa;
- abbandonare quindi la manopola ed accertarsi che il bruciatore rimanga acceso. In caso contrario, ripetere l'operazione.
IL DISPOSITIVO DI SICUREZZA
I bruciatori muniti di quello dispositivo hanno il pregio di essere protetti in caso di spegnimento accidentale. Infatti, in tal caso, l'erogazione del gas al bruciatore interessato viene autonomamente bloccata, evitando in
tal modo pericoli derivanti da una fuoriuscita di gas incombusto: dallo spegnimento della fiamma, non devono trascorrere più di 60 secondi per i brucatori forno e grill o 90 secondi per i brucatori del piano di cottura.
PER CUCINE MUNITE DI ACCENSIONE ELETTRICA
Vale interamente quanto detto sopra, salvo che l'uso del fiammifero è sostuito da una scintilla che si ottiene premendo,anche ripeturamente, il pulsante che si trova sul cruscotto, oppure premendo la manopola del bruciatore che si intende accendere.
Qualora l'accensione elettrica si rilevasse difficoltosa per determinati tipi di gas, si consiglia di effettuare l'operazione con la manopola sulla posizione di "minimo" (fiamma piccola).
- Per le cucine munite di accensione elettrica ai brucitori forno e grill, è imperativo accendere quosti brucitori con la porta del forno totalmente aperta;
- Durante l'accensione dei brucatori del forno e del grill che sono provvisti del disposativo di accensione,esso non deve essere azionato per più di 10 secondi. Se dato questi 10 secondi il bruciatore non è acceso, smettere di agire sul disposativo, lasciando la porta aperta e attendere almeno un minuto prima di riprovare ad accendere il bruciatore. Qualora il malfunzionamento del disposativo di accensione dovesse ripetersi, provvedere all'accensione manuale e chiamare il servizio assistenza.
AVVERENZE:
- Se, dopo una certa inattività della cucina, l'accensione risultasse difficoltosa, è un fatto normale. Basteranno tuttavia pochi secondi perché l'aria accumulatasi nelle tubazioni venga espulsa;
- in agli caso, bisogna evitare una esagerata erogazione di gas incombusto dai bruciatori. Se l'accensione non avviene in un tempo relativamente breve, si ripete l'opération dopo ave rìportato la manopola sulla posizione di chiusura (●);
IT
Per l'utente
- alla prima accensione del forno e del grill si potra avvertire un caratteristico odore e fumo uscire alla bocca del forno stesso. Cio è dovuto al trattamento delle superfici ed a residui oleosi sui bruciatori.
COME SI USANO I FUOCHI DEL PIANO DI COTTURA
Usare recipienti con diametro adeguato al tipo di bruciatore. Le fiamme infatti non devono sporgere dal fondo delle pentole.
Consiglio:
- per bruciatore ausiliario = recipiente di almeno cm. 8 utilizzando la griglia di riduzione fornita con la cucina
-per bruciatore semirapido = recipientedi almeno cm.14
- per bruciatore rapido e tripla corona = recipienté di almeno cm. 22
NOTA: non stazionare mai la manopola in positioni intermediie fra il symbolo di fiamma al massimo e la posizione di chiusura (
COME SI USA IL GRILL ELETTRICO CON FORNO ELETTRICO
Per soli modelli con "Forno Elettrico" comandati da due manopole separate (selettore-termostato), si deve grigliare a porta chiusa,enza l'uso della protezione manopola. Con la grigliatura a porta chiusa, non si devono utilizzato temperature superiori a 200^
- Accendere la resistenza grill;
- posare la vivanda sulla griglia;
- introdurre il tutto sul gradino più alto del forno;
- collocare la leccarda sul gradino inferiore;
- richiudere dolcamente la porta ;
- dopo quale minuto rivoltare la vivanda per esporre l'alto lato ai raggi infrarossi; (il tempo di esposizione è subordinato al tipo di vivanda ed al gusto personale dell'utenze). Vedere tabella "Alimenti da grigliare"
La resistenza del grill, collocata nella parte alta del forno, si mette in funzionamento ruotando la manopola del selettore in senso
orario fino al symbolo del grill sul cruscotto. L'accensione della spia rossa segnalera l'avvenuto inserimento della resistenza.
| Alimenti da grigliare | Tempo in minuti |
| 1° Lato | 2° Lato |
| Carni basse o sottili | 6 | 4 |
| Carni moderatamente alte | 8 | 5 |
| Pesci sottili e alla squame | 10 | 8 |
| Pesci moderatamente voluminosi | 15 | 12 |
| Salsicce | 12 | 10 |
| Toast | 5 | 2 |
| Volatile | 20 | 15 |
ATTENZIONE: Durante l'uso l'apparecchio diventa molto caldo. Si dovrebbe fare attenzione a non toccare gli elementi riscaldanti all'interno delorno. I bambini dovrebbero essere tenuti a distanza.
FORNO ELETTRICO MULTIFUNZIONE
Grazie ai diversi elementi riscaldanti comandati da un selettore e regolati da un termostato, quello fornò offre più modi di cucinare, impostati su tre fonti di calore principali:
a) Propagazione forzata del calorie (forno ventilato)
b) Propagazione spontanea del calorie (convezione o forno statico)
c) Raggi infrarossi (grill).
Partendo alla posizione 0 (spento) e girando la manopola di selezione in senso orario si hanno le seguenti positizioni:
- symbolo 水 :accensione lampada forno e spia rossa, funzionamento della ventola.
- simbolo :cottura convenzionale forno "statico", la temperatura del forno viene regolata mediante la manopola del termostato.
- simbolo :cottura con forno ventilato, su uno o due livelli, la temperatura del forno viene regolata mediante la manopola del termostato.
IT
Per l'utente
- symbolo :cottura conorno ventilato, su uno o due livelli, la temperatura del fornovo viene regolata mediante la manopola del termostato.
- symbolo :accensione del grill (sul plafone forno), la manopola del termostato deve essere in posizione di temperatura massima.
- symbolo :accensione del grill (sul plafone forno), la manopola del termostato deve essere in posizione di temperatura massima. Il girarporto è in funzione.
- symbolo :cottura con forno ventilato e accensione del grill (sul plafone forno), la temperatura del forno viene regolata mediana la manopola del termostato. Il girarrosto è in funzione.
In tutte le positioni, tranne lo zero, si ha l'accensione della spia rossa e della lampada forno.
NOTA: La spia gialla si accende secondo l'intervento del termostato.Prima di introdurre le vivande da cuocere, si lasci riscaldare il forno per 10 minuti almeno.
COME SI USA IL GIRARROSTO
- Infilzare la carne da cuocere dello schidione e fissarla al centro a mezzo dei due forchettoni;
- infrilare la punta dello schidione nel MOZZO del rinvio situato nel telaio (vedi fig. 8);
- privare lo schidione della sua impugnatura

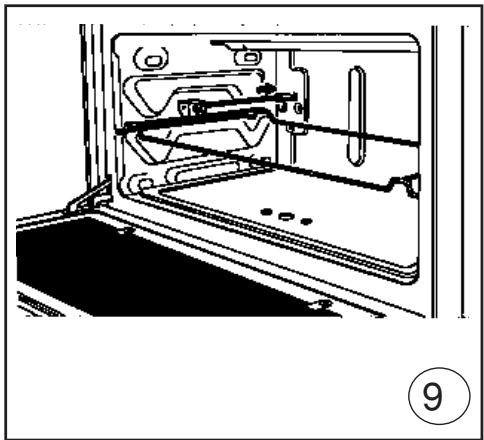

- collocare il telaio supporto schidione nel gradino centrale del forno infilando contemporaneamente l'albero del rinvio nel MOZ del motorino (vedi fig. 9);
- collocare la leccarda sul gradino più basso del forno avendo cura di versarvi un po' d'acqua;
- accendere il bruciatore del grill;
- richiudere dolcamente la porta ;
- avviare il motorino premendo l'apposto interruptatore posto sul pannello comandi;
- ungere la carne di tanto in tanto. A cottura avvenuta, sfilare il telaio dal MOZZO del mo
torino e riavvitare l'impugnatura sul MOZZO dello schidione.
ATTENZIONE: I forchettoni dello schidione potrebbero ave le punte acuminate. Maneggiare con cautela.
INTERRUPTORE - SPIA LUCE/GIRAR-ROSTO
- Nei modelli di cucine a gas è previsto un interruptore circolare;
- premendo sull'interrutto si accende contemporaneamente la lampada forno e si mette in funzione il motore girarporto;
- nei modelli di cucine miste (1 o 2 piastre) è previsto un interruptore circolare munito di lampada spia rossa;
- la spia si accende durante il funzionamento di 1 o 2 piastre.
A RICHIESTA KIT MULTISPIEDO
- E' possibile equipaggiare il vosto girarrosto (che precede 2 forchettoni) di un ulteriore meccanismo che permette di ottenere spiedini multipli.
- La richiesta va inoltrata al vostro rivenditore dietro lavoro.
MONTAGGIO MULTISPIEDO
- Estrarre i forchettoni standard.
- posizionare e fissare le flange sullo schidione come da figura 10.
- infilzare le vivande sugli spiedini.
- insere gli spiedini sulle flange come da figura 10.
- ATTENZIONE: le due flange "A" uguali tra loro vanno posizionate alle estremità.
COME SI USA IL PROGRAMMATORE DIFINE COTTURA MONOCOMANDO
(Fig.11)
Consente di programmare la durata di cottura. Funzionamento:
- Posizione are la manopola sul tempo di cottura desiderato (120 minuti al max. per il forno elettrico; 100 minuti al max. per il forno a gas).
- Scegliere la temperatura mediante la
IT
Per l'utente
manopola del termostato e posizionare la manopola del selettore sul tipo di cottura prescelto.
- Quando la manopola del programmatore si posizionera sul symbolo 0 la cottura sare terminate. L'interruzione della cottura è automatica.
- Riportare la manopola del termostato sul symbolo
- Riportare la manopola del selettore sul symbolo 0.
N.B.: Il fornso, senza l'uso della programmazione, funzione solamente quando la manopola del programmatore è sulla posizione manuale.
USO ACCESSORI DEL FORNO
- La griglia delorno serve a supportare teglie di commercio per contenere dolci, arrosti o direttamente le carni da cuocere al grill.
- La leccarda posizionata sotto la griglia serve per raccogliere i sughi colati dagli alimenti cotti direttamente sulla griglia stessa.
La leccarda cui si ovee usata anche per cuocere gli alimenti.
- La leccarda non deve mai assere utilizzata nell'ultimo ripiano in alto della reggigriglia, per evitare ribaltamenti.
Nell'sultimate ripiano va inserta solamente la griglia.
- Se si effettua la cottura a forno ventilato, è possibile caricare contemporaneamente due griglie. Tuttavia, se gli alimenti differiscono fra loro per quantità o qualità,anche i tempi saranno oviamente diversi.
CONSIGLI ED AVVERTENZE DI ORDINE GENERALE
- Questo appearecchio non è destinato all'uso da parte di persona (inclusi i bambini) con ridotte capacità psichiche o motorie, o con mancanza di esperienza e conoscenza, a meno che ci sia una supervisione o istruzione sull'uso dell'apparecchio da parte di una persona responsabile per la loro sicurezza.
I bambini devono essere sorvegliati per
assicurarsi che non giochino con l'apparecchio.
- Qualiasi intervento, all'interno del forno o ove vi sua la possibilità di accedere a parti sotto tensione, deve essere preceduto sempre dal disinnesco dell'alimentazione elettrica.
- Non utilizzato il vano scaldapiatti come ripostiglio per liquidi infiammabili od oggetti che temono il calore, come legno, carta, bombolette a pressione, fiammiferi, ecc.
- Controllare frequentlymente il tubo di raccordo in gomma curare che sia sufficientemente lontano da pareti calde, che non abbia curve bruschc o strozzature, e che sua in buone condizioni. Il tubo deve essere sostituito al più tardi alla data indicata e deve essere assicurato alle due estremità per mezzo di fascette stringitubo normalizzate.
- Nel caso la rotazione dei rubinetti divenga dificoltosa nel tempo, contattare il Servizio Assistenza Tecnica.
- Le parti smaltate o cromate si lavano con acqua tiepida saponata o con detersivi non abrasivi. Per i brucitori superiori e gli spartifiamma, invece, si può usareanche uno spazzolino metallico per disincrostare. Asciuqare accuratamente.
- Non usare abrasivi per pulire parti smaltate o cromate.
- Lavando il piano di cottura, evitare inondazioni. Fare attenzione che non entri acqua o altri nei fori di alloggiamento dei bruciatori; ciò potrebbe risultare pericoloso.
- Le candele per l'accensione elettrica devono essere mantenute pulite ed asciugate al termine di agli impiego, soprattutto se vi sono stati gocciolamenti o trabocchi dalte pentole.
- In caso di coperchio in vetro: Non chiuderlo finché i brucatori o le piastre del piano lavoro sono caldi perché potrebbscheggiarsi o rompersi.
- Non urtare le parti smaltate e le candele di accensione (se vi sono).
- Quando la cucina non è in servizio, è buona norma chiudere il rubinetto centrale (o morale) del gas.
IT
Per l'utente
- Non usare per la pulizia materiali ruvidi abrasivi o raschietti metallici affiliati per pulire le porte di vetro del forno dato che possono graffiare la superficie e causare la frantumazione del vetro.
- Non utilizzato pulitori a vapore per la pulizia dell'appareccchio.
- Non è previsto un piedistallo per l'installazione della cucina.
- Non spostare mai la cucina tenendola per la maniglia porta forno.
- ATTENZIONE: L'uso di un apparecchio a gas per cucinare porta alla produzione di calore, umidità e prodotti di combustione nella stanza in cui è installato. Assicurarsi che la cucina sia ben ventilata specialmente quando l'apparecchio è in funzione: mantenere i fori di ventilazione naturale aprire o installare un dispositivo di ventilazione meccanica (cappa aspirante).
- ATTENZIONE: Questo appearecchio è deve essere utilizzato solo a scopo di cottura. Non deve essere utilizzato per altri scopi, ad esempio per riscaldamento di ambienti.
- Alcuni modelli sono dotati di un motore di raffreddamento automatico.
Consigli da seguire in caso di anomalie.
Prima di consultare il Servizio Assistenza di fiducia controllare che:
- la spina sua correttamente insertita nella presa di corrente
- la spia generale di funzionamento sua aceca.
Se il problema persiste, consultare un techniciano qualificato e autorizzato che sua in grado di riparare il guasto.
Se la luce delorno non funziona, procedere come segue:
- staccare il collegamento all'alimentazione elettrica. Togliere il vetro di protezione che si trovava all'interno del forno nella parte posteriore e sostuire la lampadina.
Si declina agli responsabilità per danni a cose o a persone derivanti da una cattiva installmente o da un uso non corretto della cucina.
Fig.A
Questanota informativa è rivolta esclusivamente ai possessori di apparecchi che presentano il symbolo di (Fig.A) nell'etichetta adesiva riportante i dati tecnici, applicata sul prodotto stesso (etichetta matricolare):
Questo simbolo indica che il prodotto è classificato,secondo le norme vigenti,come apparecchiatura elettrica od elettronica ed è conforme alla Direttiva EU 2002/96/EC (RAEE) quindi, alla fine della propria vita utile, dovrà obbligatoriamente essere trattato separamente dai rifiuti domestici, consignandolo Gratisamente in un centro di raccolta differenziate per apparecchiatura elettriche ed elettroniche oppure riconsegnandolo al rivenditore al momento dell'acquisto di una nuova apparecchiatura equivalente.L'utente è responsable del conferimento dell'apparechio a fine vita alle appropriate strutture di raccolta, pena le sanzioni previste alla vigente legislazione sui rifiuti.
L'adeguata raccolta differenziata per l'avvio successivo dell'apparecchio dismesso al riciclaggio, al trattamento e allo smaltimento ambientalmente compatibile contribuisce ad evitare possibili effetti negativi sull'ambiente e sulla salute e favorisce il ricolco dei materiali di cui è composto il prodotto.
Per informazioni più dettagliate inerenti i sistemi di raccolta disponibili, rivolgersi al servizio locale di smaltimento rifiuti, o al negozio in cui è stato effettuato l'acquisto.
I produttori e gli importatori ottemperano alla loro responsabilità per il ricericlaggio, il trattamento e lo smaltimento ambientalmente compatible sua direttamente sua partecipando ad unsystema collettivo.
REGOLAMENTO EUROPEON° 1935/2004 - MATERIALI A CONTACTO CON ALIMENTI.
INFORMAZIONE AGLI UTENTI.
Il symbolo rappresentato in figura, presente sulla confecione imballo, indica che i materiali che possonoVenire a contatto con gli alimenti, in quello prodotto, sono conformi a quanto prescritto dal regolamento europeo n^ 1935/2004.
All'interno della cavity del forno gli alimenti potrebbero venire a contatto con: griglie forno, leccarde, piastre pasticcere, vetro porta forno, guarnizioni in gomma, schidioni girarrosti, pareti forno,
Sul piano di lavoro con: griglie, bruciatori e piano lavoro medesimo.
A = AUSILIARIO
SR = SEMIRAPIDO
R = RAPIDO
TC = TRIPLA CORONA
SCHEMA DI COLLEGAMENTO
CONNECTION DIAGRAM
SCHEMA DES BRANCHEMENTS
230 V BIFASE / TWO-PHASE / BIPHASE
3.5 kW
2.2 - 3.5 kW
0-2,2 kW
Sez. cavo
Wire gauge
Section cable
D
A
B
C
Figure
