MODE D'EMPLOI 535071 ALITEK

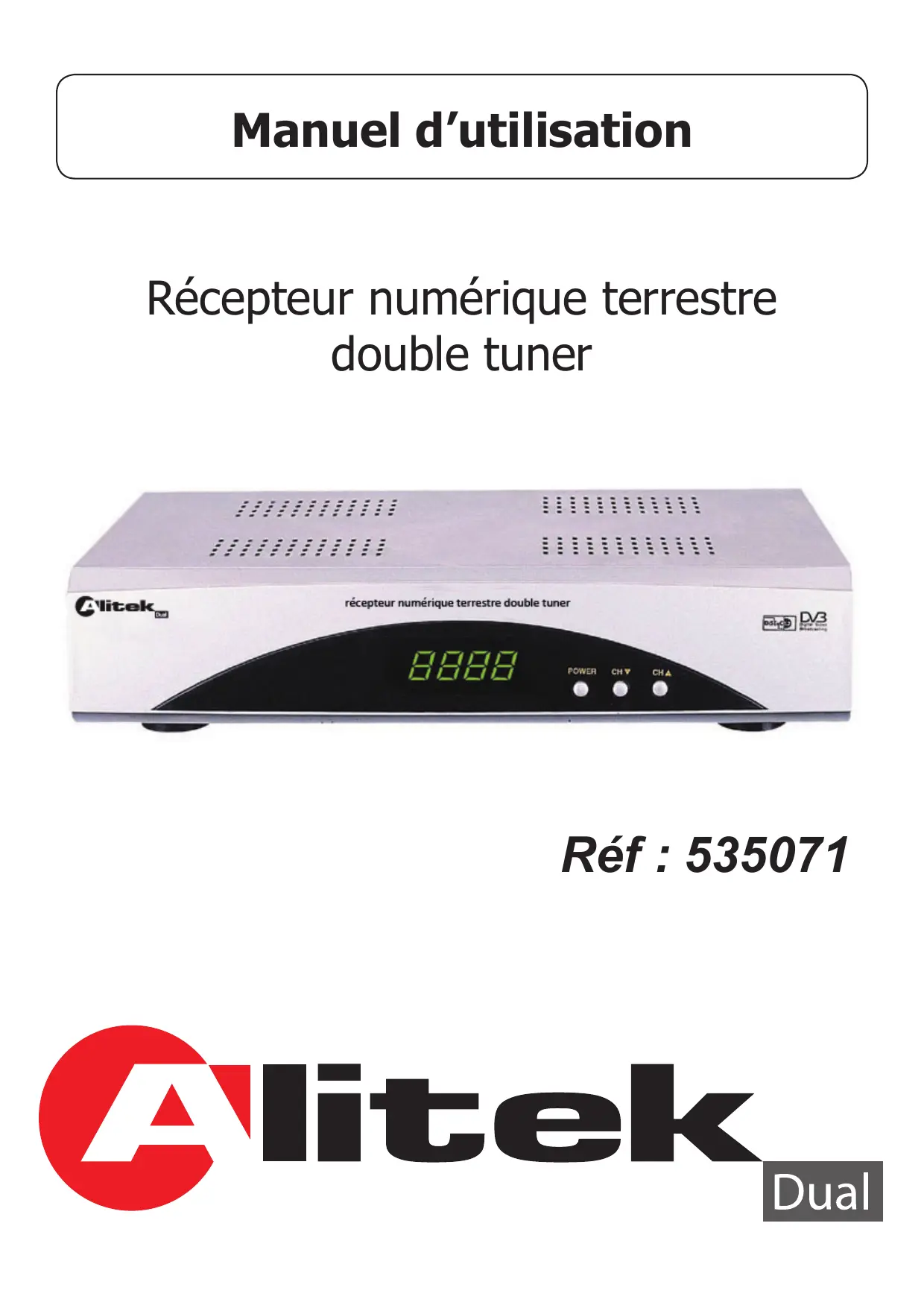

Manuel d'utilisation
Récepteur numérique terrestre double tuner
Réf : 535071
SOMMAIRE
Bien commencer.
Description.. Page 5
La face avant. Page 5
La face arrière. Page 5
La télécommande. Page 6
Scheme de montage. Page 7
Premier demarrage.. Page 8
FONCTIONNEMENT DE L'ENREGISTREMENT Page 9
Description des menus.. Page 11
I) Menu CHAINES. Page 12
a) Lieste des chaînes TV. Page 12
b) LiSTE des radios.. Page 12
c) Effacer tous les favors... Page 15
(d) Effacer toutes les chaînes...... Page 15
II) Menu INSTALLATION.. Page 16
a) Recherche automatique... Page 16
b) Recherche manuelle. Page 16
c) Alimentation 5Volts. Page 16
d) Fonction LCN. Page 16
III) Menu REGLAGES DU SYSTEME. Page 17
a) Langue. Page 17
b) Système TV. Page 17
c) Réglage date et heures. Page 17
d) Réglage Timer. Page 18
(e)Réglagedu menu. Page 19
f) Contrôle parental.. Page 20
IV) Menu OUTILS. Page 20
a) Informations récepteur. Page 21
b) Jeux. Page 21
c) Initialisation. Page 22
(d) Transfert de données.. Page 22
(V) Informations diverses.
VI) LiTe des chaInes et canaux TNT. Page 25
VII) Problèmes, Caractéristiques. Page 26
BIEN COMMENCER
Sécurité
Merci de dire toutes les precautions de sécurité avant de faire fonctionner votre recepteur.
- Ne pas couvrir votre récepteur et laisser assez d'espace autour du récepteur afin d'avoir une ventilation correcte.
- Arrête le récepteur si un liquide ou une piece quelconque tombe de l'appareil.
- Utiliser un chiffon légrement humide pour nettoyer votre récepteur.
- Ne pas connecter ou modifier les cables lorsque le récepteur est connecté à la prise secteur.
- Ne pas exposer le récepteur au soleil, au froid ou à des conditions humides.
- Débrancher votre récepteur de la prise secteur si vous ne l'utilisez pas pendant un long moment.
(Période de vacances...)
- Ne pas ouvrir votre récepteur, risque de chocs électriques.
Seules les personnes qualifiées sont habitielles à ouvrir votre récepteur sans annuler la garantie.
\section*{Caracteristiques techniques}
2 tuners terrestres
- 2 prises péritel (TV et magnétoscope)
1 sortie audio numérique
- Capacité de 2000 chaînes
- Affichage du menu en plus de 5 langues
- Recherche automatique et manuelle des canaux
Sous-titrage
- Fonction LCN (Classement automatique des chaînes)
- Mise à jour possible par cable RS-232
- EPG (Guide Electronique des programmes)
- Verrouillage parental
- Liste favorite
- Fonction alimentation 5Volts pour ANTENNE VIA LE CABLE COXIAL
Au déballage de votre récepteur
Vostrouverez:
- Le récepteur TNT
- Ce manuel d'utilisation
- La télécommande
1 cordon de couplage pour les 2 tuners - 2 piles 1,5V
DESCRIPTION
A. La face avant
- POWER: Cette touche permet d'allumer ou d'eteindre le récepteur.
- CH+/CH- : Ces touches permettent de monter/descendre le curseur dans la liste des chaînes ou de vous déplacez sur les différents paramètres du menu.
B. La face arrête
- ANT IN (A): Connecter votre arrivée d'antenne sur cette entrée.
- ANT OUT (A) : Connecter avec le cordon livre avec le récepteur sur l'entrée ANT IN (B)
- ANT OUT (B) : Connecter cette sortie sur votre magnétoscope ou sur votre téléviseur.
- RS-232 : Utiliser pour la mise à jour du récepteur.
- TV : Connecter votre téléviseur sur cette fiche avec un cordon péritel.
- VCR : Connecter votre magnétoscope sur cette fiche avec un cordon péritel.
- S/P DIF : Connecter un système équipé du système SPDIF. (Ampli...)
- VIDEO OUT : Sortie video de type RCA. Elle peut etre utiliser pour connecter un 2eme téléviseur
- AUDIO OUT : Sortie audio de type RCA.
- AC 100-240V : Cordon d'alimentation du récepteur.
LA TELECOMMANDE
- Permet d'allumer ou d'eteindre le recepteur.
- Permet d'afficher les informations des programmes.
- Permit la seLECTION directe du chaîne TV ou radio.
- Permit la selection du mode audio. (Droit, gauche ou stéreo)
- Permet de selectionner le mode chaîne TV ou radio.
- Permet d'afficher les données EPG si celles-ci sont disponibles.
- Permet de prendre ou non le terminal muet.
- Permet de partager ou de revenir au menu précédent.
- Permet d'afficher le menu principal ou de revenir au menu precedent.
- Permet de confirmer votre sélection ou d'afficher la liste des chaînes.
- Permet de changer les chaînes ou se déplacer dans le menu.
- Permet de changer le volume ou les paramètres du menu.
- Permet de faire une pause sur l'image.
- Permet de passer des chaînes TNT aux chaînes hertziennes analogiques.
- Permet d'afficher la dernière chaîne sélectionnée.
- Permet lorsque vous étés en dehors du menu de sélectionner les chaînes favorites si une liste existe, et lorsque vous étés dans le menu de vous déplacer de page en page.
- Permet de selectionner le tuner A ou B. (B étant prevu pour l'enregistrement)
- Permet d'afficher les données TELETEXT si celles-ci sont disponibles.
- Permet d'afficher toutes les listes favorites.
- Cette touche permet d'afficher les sous-titres s'ils sont disponibles.
La touche «0» permet d'activer la fonction multi-écrans (9 au total)
SCHEMA DE CONNEXION
Ce schéma vous montre le câblage à effectuer pour connecter votre récepteur à votre installation.
Connexion avec apparéil enregistrur et décodeur C+ analogue
Legende
- Connexion cable coaxial
Connexion cable péritel
Utiliser la 2ème prise péritel de votre magnétoscope ougraveur de DVD pour connecter\ votre décodeur Canal+ analogique. Il suffira d'appuyer sur la touche TV/VCR de votre télé- 電 commande pour afficher le mode VCR sur l'afficheur de l'appareil et ainsi décoder Canal+.
Remarque importante : Lorsque vous enregistrez sur ce type de produit, il ne faut pas oublie de préciser sur l'appareil qui enregistre de bien selectionner la source AV ou EXT. (Pour enregistrer la prise péritel et non le tuner même de l'appareil).
En revanche, lorsque vous enregistrez les chaînes hertziennes analogiques, il faut préciser le nombre de la chaîne. (Pour TF1, N°1...)
PREMIER DEMARRAGE
Au 1er démarrage de votre récepteur, vous verrez apparaitre sur l'écran de votre télévisueur, l'écran ci-dessous qui vous permettront de configurer votre apparéil.
Vous pouvez dans cette première fenêtre régler le pays, la langue, l'alimentation 5Volts et la fonction LCN de votre récepteur. Utilisez les touches «VOL< » pour changer les valeurs.
Placer ensuite le curseur sur «OK» et appuyer sur la touche OK pour lancer la recherche de chaîne.
Le récepteur lancera alors la recherche automatique des chaînes.
Vous pouvez à tout moment arrêté la recherche en appuyant sur la touche EXIT ou MENU.
Lorsque la recherche est terminée, le récepteur affichera la liste des chaînes trouvées.
Maintenant, vous pouvez voir le récepteur s'allumé sur une chaîne avec son bandeau d'information.
FONCTIONNEMENT DE L'ENREGISTREMENT
Votre recepteur possede 2 tuners, vous avez donc la possibilité d'enregistrer une chaîne et d'en regarder une autre.
Remarque importante :
Ce n'est pas ce récepteur TNT qui enregistre les images (Il faudrait pour cela un récepteur équi-pé d'un disque dur!) mais l'appareil que vous allez connecté sur la prise péritel VCR de celui-ci (Un magnétoscope ougraveur de DVD). Le récepteur lui, envoi le signal video sur la prise péritel VCR afin qu'il soit enregistré.
Ce récepteur possède 2 tuners, vous aurez donc accès à 2 listes de chaînes identiques mais l'une en provenance du Tuner A (Prévu pour le zapping, changement de chaîne et accès au menu) et l'autre en provenance du Tuner B. (Prévu uniquement pour l'enregistrement)
Pour enregistrer, 2 solutions s'offrent à vous :
a) Enregistrement direct Partie récepteur TNT
Il suffira de selectionner la chaine que vous désirez enregistrer dans la liste du tuner B et d'enclenger l'enregistrement sur votre magnétoscope ou graveur de DVD.
1) Placez-vous dans la liste des chaîne du Tuner B en appuyant sur la touche A/B de votre télécommande. Vous pourrez alors remarquer qu'à chaque changement de chaîne, apparaitra la mention «TUNER B» dans le bandeau d'information.
2) Sélectionner ensuite la chaine à enregistrer puis appuyer de nouveau sur la touche A/B de votre télécommande. Cette chaine sera alors automatiquement transmise vers la prise péritel VCR de votre récepteur TNT.
3) Vous doivent être revenu sur la liste des chaînes du tuner A pour le changement de châne.
Vous pourrez ainsi changer de chaînes sans génir la chaîne qui est actuellément en enregistrement. Vous pouvez à tout moment visualiser la chaîne que vous avez sélectionnée pour l'enregistrement en appuyant sur la touche A/B de votre télécommande. Pour sorting de ce mode et revenir à votre liste de chaîne, appuyer de nouveau sur la touche A/B de votre télécommande.
Important :
Tout changement de chaîne dans la liste du tuner B sera visible sur votre enregistrement. N'oublier pas de repasser sur la liste des chaînes du Tuner A.
Partie magnétoscope ougraveur de DVD
1) Sélectionner le mode AV ou EXT de votre apparéil enregistrur afin d'enregistrrer le signal provenant de la prise péritel.
2) Appuyer ensuite sur la touche REC pour enregistrer la chaîne sélectionnée sur votre récep-teur.
FONCTIONNEMENT DE L'ENREGISTREMENT
b) Enregistrement via le Timer
Partie récepteur TNT
Il suffira de régler le Timer dans le menu Timer enregistrement, mais il faudra également programmer soit votre magnétoscope soit votregraveur de DVD pour l'enregistrement définit dans le Timer.
Important : Avant d'effectuer les réglages du Timer, vérifier que l'heure de votre récepteur est correctement régée.
1) Aller ensuite dans le menu Réglages du système\Réglages Timer\Timer enregistrement. Complèter ensuite les différents paramètres pour régler le/les Timers.
2) Sélectionner d'abord le numéro de Timer que vous désïrez utiliser en utilisant les touches «VOL«.
3) Placez ensuite le curseur sur Mode Timer avec la touche CH▼, utiliser les touches «VOL«▶ pour changer de paramètres. Vous aurez lechioix entre Arrêt, Une fois, Quotidien, Hebdomadaire et mensuel.
4) Sélectionnez le type de programme sur lequel vous désirez effectuer l'action. Vous avez le besoin entre Chaine TV et Chaine Radio. Faite votrechoix à l'aide des touches «VOL«
5) Châîne : Sélectionnéz votre chaîne avec les touches «VOL«.
6) Mois : Sélectionnez ensuite le mois avec les touches «VOL«.
7) Date : Sélectionnez ensuite la date avec les touches «VOL«.
8) Jour : Ce paramètre est grise sauf lorsque vous indiquez HEBDOMADAIRE. Pour modifier, utilisez les touches «VOL«.
9) Heure début : Permet de régler l'heure à laquelle le programme doit demarrer. Pour cela, appuyez sur la touche «OK» puis utilisez les touches numériques de votre télécommande pour indiquer l'heure de début.
10) Heure fin : Permet de régler l'heure à laquelle le programme doit s'arrêter. Pour cela, appuyez sur la touche «OK» puis utilisez les touches numériques de votre télécommande pour indiquer l'heure de fin.
Lorsque tous les réglages sont effectués, vous devrez valider le message de confirmation qui s'affichera. Sélectionnez OUI pour confirmer et validez par la touche «OK» ou sélectionnez NON pour annuler.
2 fonctionnements différents pour le timer
a) Lorsque vous estes entrain de regarder une chaine et que le Timer programme demarre.
Ce sera pour vous transparent car I'opération se situe uniquement sur le Tuner B.
b) Lorsque vous étés absent et que vous avezprogrammé différent Timers, le récepteur enverra le signal sur la prise péritel VCR pour effectuer l'enregistrement avec votre magnétoscope ougraveur deDVD.
Le récepteur lui restera en mode veille et ne sera jamais en fonctionnement.
1. Menu principal
Après avoir installé et connecté votre antennes sur le récepteur, vous pouze accéder au menu pour effectuer n'importe celle opération. Le menu principal est constitué de 4 sous-menus comme sur la photo ci-contre :
- Chaines
- Installation
- Réglages du système
- Outils
Utilisation des touches dans les menus
Dans pratiquement tous les menus, les touches ci-dessous ont les fonctions suivantes :
- la touche «OK» permet d'afficher la liste des différents paramètres.
- les touches «VOL«▶ » permettent de faire défilier les différentes possibités
- les touches «CH▲▼» permettent de changer de paramètres.
- la touche «MENU» permet de revenir au menu précédent.
- la touche «EXIT» permet de quitter le menu.
I) Chaines
Dans ce menu, vous pourrez effectuer tous les réglages possible sur la liste des chaînes TV et radios.
Ce menu est constitué de 6 sous-menus :
a) Listedes chaînes TV
b) List des radios
c) List des chaînes TV favorites
d) List des radios favorites
e) Effacer tous les favors
f) Effacer toutes les chaînes
I. MENU «CHAINES»
Dans ce menu, vous pouvez effectuer diverses opérations commemettre des chaînes dans une
liste favorite, déplacer des chaînes ou supprimer des chaînes.
Pour cela, il suffit d'indiquer la fonction à utiliser avec les touches numérique de votre télécommande (1 à 9).
a)_Listes des chaînes TV
Correspondance des différentes touches :
1: Editor: Permet d'accéder au menu EDITION. Vous devrez entraun un mot de passer pour accéder à ce menu. (Par défaut 0000)
2:Trouver:Permet de trouver des chaînes parmi la liste.
3: Trier: Permet de trier la liste des chaînes.
4: Déplacer : Permet de déplacer les chaînes à l'endroit de votrechoix.
1) Fonction «EDITOR»
Lorsque vous aurez entre le mot de passer (0000), vous verrez apparaitre sur le bas de l'écran différentes fonctions qui sont :
OK «Sélect» : Permet de sélectionner la/les chaînes.
0 «toutes» : Permet de sélectionner ou désélectionner la totalité des chaînes.
1 «Favori» : Permet de sélectionner le groupe favori pour la création de votre liste de chaîne favorite. (Vous avez le choix entre 8 listes : Groupe1 à groupe 8)
2 «Bloquer»: Permet de bloquer la/les chaînes sélectionnées.
3 «Passer» : Permet de passer outre la/les chaînes sélectionnées.
4 «Effacer» : Permet de supprimer la/les chaînes sélectionnées.
5 «Nommer» : Permet de renomer la chaine sélectionnée.
Lorsque you placez le curseur sur une chaîne et que you appuyez sur la touche «OK», you pourrez voir apparaitre un V de couleur rouge. Cela signifie que la chaîne est sélectionnée. You pouvez procéder de la même manière pour sélectionner toutes les chaînes désirées.
Pour sélectionner l'intégrality des chaînes, appuyer sur la touche «0», vous constaterez que toutes les chaînes seront marquées d'un V de couleur rouge.
PS: Pour désélectionner les chaînes, appuyer de nouveau sur la touche «0» ou «OK».
I. MENU «CHAINES»
1 «Favori»
Cette touche «1» permet d'afficher la totalité des listedes favorites (8 au total). Il suffit pour placer des chaînes dans une liste favorite de les sélectionnner avec la touche «OK» puis d'appuyer sur la touche «1» de votre télécommande. Sélectionnez ensuite la liste favorite avec les touches «CH▲▼» et validez par la touche «OK».
Un message de confirmation s'affichera à l'écran. Sélectionnez OUI pour valider ou NON pour annuler.
Toutes les chaînes sélectionnées seront ensuite placées dans la liste sélectionnée.
tion BLOQUER LES CHAINES dans
2 «Bloquer»
Cette touche «2» permet de bloquer la/les chaînes sélectionnées. Il suffit de sélectionner les chaînes que vous désirez bloquer puis appuyez sur la touche «2».
Un message de confirmation s'affichera à l'écran. Sélectionnez OUI pour valider ou NON pour annuler. Un logo en forme de verrou s'affichera sur la droite de la chaîne.
Toutes les chaînes sélectionnées seront ensuite bloquées, ce qui implique qu'un mot de passer sera demandé pour visualiser ces chaînes. (Par défaut 0000)
PS : Pour que le blocage soit effectif, il faut activer la foncle menu CONTROLLE PARENTAL.
3 «Passer»
Cette touche «3» permet de passer la/les chaînes sélectionnées. Il suffit de sélectionner les chaînes que vous dés-sirez passer puis appuyez sur la touche «3». Cela permet de passer les chaînes que vous ne désirez pas voir lorsque vous changez de chaîne sans pour autant les supprimer.
(Exemple : Vous désirez passer de la chaîne N°9(W9) à la N°12(NRJ12), il faudra sélectionner les chaînes N°10 et 11) Un message de confirmation s'affichera à l'écran. Sélectionnez OUI pour valider ou NON pour annuler. Un logo en forme de flèche s'affichera sur la droite de la chaîne.
4 «Effacer»
Cette touche «4» permet de supprimer la/les chaînes sélectionnées. Il suffit de sélectionner les chaînes que vous désRérez supprimer puis appuyez sur la touche «4». Un message de confirmation s'affichera à l'écran. Sélectionnez OUI pour valider ou NON pour annuler.
Attention : lorsque le message de confirmation est validé, les chaînes sont définitivement supprimées.
I. MENU «CHAINES»
Pour supprimer la totalité des chaînes, appuyez sur la touche «0» pour toutes les sélectionnées puis appuyez sur la touche «4» de votre télécommande. Il ne vous reste plus qu'à confirmer le message de validation par OUI.
5 «Nommer»
Cette touche «5» permet de renomer la chaîne selectionnée. Il suffit de selectionner la chaîne que vous désirez renomer avec les touches «CH▲▼» puis appuyez sur la touche «5».
Un tableau de caractère s'affichera pour denommer la chaîne.
Utilisez les touches «CH▲▼ et VOL«▶» pour déplacer le curseur. Une fois renomer, placez le curseur sur OK et validez par la touche «OK».
Cette fonction permet de tracer des chaînes bien spécifiquees générées dans votre liste des chaînes. Pour cela, appuyer sur la touche «2» pour afficher le tableau TROUVER. Utilisez les touches «CH▲▼ et VOL▲▶» pour déplacer le curseur. Une fois la dette seLECTIONnée, appuyez sur la touche «OK». Vous verrez apparaitre les chaînes correspondantes sur la partie gauche de l'écran. Pour acceder à cette liste, déplacez le curseur sur OK et validez par la touche «OK», sinon, appuyez sur la touche «EXIT».
3) Fonction «Trier»
Cette fonction permet de trier votre liste de chaîne de différentes méthodes :
- Par défaut : Permet de remettre la liste tellequelle était au départ.
- Par Nom (A - Z) : Permet de trier la liste par ordre alphabetique.
- Par Nom (Z - A) : Permet de trier la liste par ordre décroissant.
- Gratisites : Permet d'afficher en premier lieu les chaînes gratuites puis payantes.
- Bloquées : Permet de mettre toutes les chaînes bloquées en dernier dans la liste.
Pour effectuer le tri, appuyez sur la touche «3» de votre télécommande puis sélectionnez le type de tri avec les touches «CH▲▼» et vérifier par la touche «OK».
Un message de confirmation s'affichera à l'écran. Sélectionnez OUI pour valider ou NON pour annuler.
4) Fonction «Déplacer»
Cette fonction permet de déplacer la chaîne sélectionnée à l'endroit désiré. Pour cela, Sélectionnez la chaîne à déplacer avec les touches «CH▲▼» puis appuyez sur la touche «4» de votre télécommande.
Vous pourrez voir apparaitre une double flèche sur la droite du nom de la chaine. Il ne vous reste plus qu'à la déplacer à l'endroit désiré avec les touches «CH▲▼» et valider par la touche «OK».
Toutes ces opérations sont également disponibles pour la liste des radios.
c)_Effacer tous les favors
Cette fonction permet de supprimer tous les listes de chaînes favorites que vous aurez créé. Cela ne supprime pas les chaînes mais uniquement leur attribut de chaînes favorites.
Pour cela, appuyez sur la touche «OK» puis sélectionnez OUI sur le message de confirmation ou NON pour annuler.
d)_Effacer toutes les chaînes
Cette fonction permet de supprimer toutes les listes de chaînes. Pour cela, appuyez sur la touche «OK» puis entrez le mot de passer (Par défaut 0000) et enfin sélectionné OUI pour valider ou NON pour annuler.
Attention: Cette manipulation supprimera définitivement la totalité des chaînes!
II. MENU «INSTALLATION»
C'est dans ce menu, que vous pourrez effectuer les recherches de chaînes. (Manuelle, automatique, réglages LCN...) Ce menu est constitué de 4 sous-menus :
a) Recherche automatique: Permet de rechercher la totalité des canaux. (Canal 21 à 69)
b) Recherche manuelle : Permet la recherche d'un ou plusieurs canaux sélectionnés.
c) Réglage tuner : Permet d'activer ou non la fonction 5Volts pour alimenter une antenné d'intérieure au travers du cable coaxial.
d) Fonction LCN : Permet d'activer ou non la fonction LCN
(Classement automatique des chaînes)
II. MENU «INSTALLATION»
a) Recherche automatique
Pour activer cette recherche, appuyez sur la touche «OK». vous pouvez selectionner le mode de recherche. Vous avez le besoin entre «Toutes» et « Gratisites». Pour cela, utilisez les touches «VOL« pour selectionner le paramètre de votre besoin.
Si vous sélectionnez TOUTES, le récepteur chercha la totalité des chaînes y compris les chaînes payantes.
Si vous sélectionnez GratisITES, le récepteur chercha uniquement les chaînes gratuites.
Placez ensuite le curseur sur RECHERCHER et appuyez sur la touche «OK» pour lancer la recherche des chaînes.
Lorsque la recherche de chaine est terminée, le récepteur sortira du menu et affichera la liste des chaînes trouvées!
Pour activer cette recherche, placez le curseur sur celle-ci avec la touche «CH▼» et appuyez sur la touche «OK».
Vous pourrez alors voir apparaitre la fenetre ci contre :
2 méthodes de recherche sont disponibles :
- Par Canal : Vous pourrez alors changer la bande de fréquence ainsi que le N° de canal.
Une fois sélectionné, placez le curseur sur RECHERCHER puis validez par la touche «OK». Le récepteur chercha les chaînes du canal sélectionné.
- Par Fréquence : Vous pourrez alors changer la fréquence ainsi que la largeur de bande.
Utilisez les touches numériques (1 à 9) pour modifier la fréquence si besoin.
Une fois sélectionné, placez le curseur sur RECHERCHER puis validez par la touche «OK». Le récepteur chercha les chaînes de la fréquence sélectionnée.
Les barres de niveaux et de qualité vous indiquent la réception de signal en fonction du canal choisi.
PS: Pour une réception optimum, la barre de qualité doit être supérieure à 60%.
c) Alimentation 5Volts
1 Cette fonction permet d'activer ou non l'alimentation 5Volts au travers du cable coaxial. Utilisée dans le cas d'une antenné d'intérieure qui nécessite une alimentation. Utilisez les touches «VOL ▲▶ » pour changer de paramètre.
d) Fonction LCN
Cette fonction est activé d'origine sur le récepteur. Cela signifie qu'après la recherche des chaînes, le récepteur les classera selon l'ordre prévu par le CSA (Conseil Supérieur de l'Audiovisuel). Utilisez les touches «VOL » pour activer ou non cette fonction.
III. MENU «REGLAGES DU SYSTEME»
C'est dans ce menu que vous pourrez effectuer tous les régages de votre récepteur. (Format d'écran, réglage de l'heure, timer...)
Pour changer les différents paramètres, utiliser les touches «VOL«.
Ce menu est divisé en 6 sous-menus :
a) Langue
b) Système TV
c) Réglage date et heures
d) Reglage Timer
e) Réglage du menu
f) Contrôle parental
a) Langue
Cette option permet de selectionner la langue d'affichage du menu de votre récepteur. Vous avez le besoin entre plusieurs langues. Utilisez les touches «VOL« pour désirer la langue.
b) Systeme TV
Cette option permet de faire les réglages sur le mode d'affchage, le type de sortie....
Utilisez les touches «VOL« pour modifier les différents paramètres.
Mode d'affichage : Vous avez le choix entre AUTO, PAL et NTSC.
Aspect écran : Vous avez le choix entre 16/9, 4/3PS (Pan & Scan) et 4/3LB (Letter Box).
Sortie video : Vous avec lechioix entre CVBS (Vidéo composite) et CVBS+RGB.
c) Réglage date et heures
C'est dans ce menu, que vous pouvez régler l'heure et la date de votre récepteur.
3 possibilités s'offrent à vous :
- Soit par région
- Soit en réglage manuel
- Soit avec le décalage GMT
Sélectionnez tout d'abord le pays correspondant à votre lieu d'installation en utilisant les touches «VOL«.
Par région
Il suffit ensuite de régler l'heure d'été de votre récepteur en utilisant les touches «VOL«.
Réglage manuel
Vous aurez dans ce cas accès aux réglages de la date et de l'heure. Pour ce faire, utilisez les touches numériques de votre télécommande (1 à 9). Appuyez tout d'abord sur la touche «OK», puis utilisez les touches numériques pour indiquer la date. Une fois réglée, appuyez sur la touche «OK» pourémoriser. Procedez de la même manière pour le réglage de l'heure.
Lorsque vos choix sont effectués, appuyez sur la touche «EXIT» pour sortir.
Par décalage GMT
Il suffit de sélectionner avec les touches «VOL« » le décalage GMT que vous utilisez.
Affichage heures : Vous pouvez activer ou non cette fonction. Elle permet si elle est activée, d'afficher l'heure lorsque vous étés en dehors du menu.
Utilisez les touches «VOL«▶ pour changer de paramètre.
Lorsque vos choix sont effectués, appuyez sur la touche «EXIT» pour sortir.
d) Réglage Timer
Ce menu permet d'effectuer des opérations sur le Timer de votre récepteur.
Avant d'effectuer les réglages du Timer, vérifier que l'heure de votre récepteur est correctement réglée.
You've ase la possibilité de régler jusqu'à 8 timers différents.
Le timer permet d'allumer le récepteur à une date donnée pendant une durée définie pour effectuer des enregistrements lorsque vous étés absents.
Attention : Il faut également programmermer l'appareil qui enregistrtera!!!
Comment régler 1 timer?
1) Sélectionner d'abord le numéro de Timer que vous désirez utiliser en utilisant les touches «VOL▲».
2) Placez ensuite le curseur sur MODE, utiliser les touches «VOL« pour changer de paramètres. Vous aurez lechioix entre Une fois, Quotidien, Hebdomadaire et mensuel.
3) Sélectionnez le type de programme sur lequel vous désirez effectuer l'action. Vous avez le besoin entre Chaine TV et Radio. Faite votre choix à l'aide des touches «VOL«.
III. MENU «REGLAGES DU SYSTEME»
4) Chaine : Sélectionnez votre chaîne avec les touches «VOL«.
5) Mois: Sélectionnez ensuite le mois avec les touches «VOL«.
6) Date: Sélectionnez ensuite la date avec les touches «VOL«.
7) Jour : Ce paramètre est grise sauf lorsque vous indiquez HEBDOMADAIRE. Pour modifier, utilisez les touches «VOL«.
8) Heure début : Permet de régler l'houre à laquelle le programme doit démarrer. Pour cela, appuyez sur la touche «OK» puis utilisez les touches numériques de votre télécommande pour indiquer l'heure de début.
9) Heure fin : Permet de régler l'heure à laquelle le programme doit s'arrêter. Pour cela, appuyez sur la touche «OK» puis utilisez les touches numériques de votre télécommande pour indiquer l'heure de fin.
Lorsque tous les réglages sont effectuels, vous devrez valider le message de confirmation qui s'affichera. Sélectionnez OUI pour confirmer et validez par la touche «OK» ou sélectionnez NON pour annuler.
Timer de veille
Cette fonction permet de placer votre récepteur en voille après une durée que vous aurez définie.
Vou aurez le可以选择 10 à 120 minutes. Utilisez les touches «VOL«▶ pour effectuer vos modifications.
Utilisez lorsque vous avez un Timer en cours et que vous ne foulez pas laisser allumer votre récepteur toute la nuit.
e) Réglage du menu
Vous pouvez dans ce menu régler les paramètres liés à votre menus de votre apparéil. Vous pourrez régler la couleur, transparence du menu...
Affichage sous-titres : Permet de sélectionner les sous-titres par défaut. Vous aurez lechioix entre STANDARD et TELETEXT. Utilisez les touches «VOL«▶ « pour effectuer vos modifications.
Transparence menu : Permet de selectionner la transparence pour l'affichage de votre menu. Vous aurez le choix entre 0 et 50 % . Utilisez les touches «VOL«▶ « pour effec-tuer vos modifications.
Style menu : Permet de selectionner le type de menu. Vous aurez lechioix entre Style 1 et Style 2.
Utilisez les touches «VOL« pour effectuer vos modifications.
Revenir au réglage par défaut : Permet de REPLACER tous les paramètres tel qu'ils étaient avant vos modifications. Il vous suffit de placer le curseur sur ce paramètre et d'appuyez sur la touche «OK».
f) Contrôle parental
Dans ce menu, vous pouvez activer le verrouillage de chaînes, du menu ou modifier le mot de passer actuel du récepteur.
Pour entrer dans ce menu, un mot de passer vous sera démandé. (Par défaut il est «0000»)
Entrer le mot de passer puis appuyer sur la touche «OK».
Vous verrez alors le menu comme sur la photo ci-contre.
Ce menu est constitué de 4 sous-menus :
1) Bloquer le menu : Il permet d'activer le verrouillage du menu,ILA signifie que pour acceder au menu INSTALLATION, un mot de passer vous sera demandé. (Par défaut il est de 0000)
2) Bloquer les chaînes : Permet d'activer la fonction verrouillage des chaînes qui ont été sélectionnées comme telle dans le menu CHAINES. Ce qui implique que toutes les chaînes sélectionnées «Bloquées» nécessiteront un mot de passer pour pouvoir être visualisées.
3) Nouveau mot de passer : Permet de modifier le mot de passage du récepteur. Entrer votre nouveau mot de passage avec les touches numériques de votre télécommande (1 à 9).
4) Confirmez mot de passer : Confirmez votre nouveau mot de passer avec les 4 chiffres identiques à votre nouveau mot de passer avec les touches numériques de votre télécommande (1 à 9).
IV. MENU «OUTILS»
Dans ce menu, vous pourrez voir les informations de votre récepteur, les yeux, mise à jour.... Ce menu est constitué de 4 sous-menus :
a) Information récepteur
b) Jeux
c) Initialisation
d) Transfert de données
a) Information récepteur
Vous aurez accès à toutes les informations relatives à votre récepteur. (Version de logiciel, matériel...)
- Matériel
- Logiciel
- Date
Appuyez sur la touche «EXIT» pour sortir de ce menu.
b) Jeux
Dans ce menu, 3 produits sont disponibles :
Pour démarrer une partie, placez le curseur sur DEMAR-
RER puis appuyez sur la touche «OK».
Pour régler le niveau, placez le curseur sur REGLAGE puis appuyez sur les touches «VOL«▶ « pour changer de niveau. Vous avez le choix entre 1 à 10.
Utilisez les touches «VOL » pour déplacer la piece de gauche à droite.
La touche «CH▼» permet de faire descendre la pièce.
La touche «OK» permet de faire tourner la piece. Lorsque la partie est terminée, appuyer sur la touche «OK» pour démarrer une nouvelle partie.
Pour quitter le jeu, placez le curseur sur SORTIR, puis appuyez sur la touche «OK» pour valider.
2) Snake
Pour démarrer une partie, placez le curseur sur DEMARRER puis appuyez sur la touche «OK».
Pour régler le niveau, placez le curseur sur REGLAGE puis appuyez sur les touches «VOL«▶ « pour changer de niveau. Vous avez le choix entre 1 à 7.
Utiliser les touches «CH▲▼ et VOL «▶» pour déplacer le curseur.
Lorsque la partie est terminée, appuyer sur la touche «OK» pour démarrer une nouvelle partie.
Pour quitter le jeu, placez le curseur sur SORTIR, puis appuyez sur la touche «OK» pour valider.
3) Othello
Pour démarrer une partie, placez le curseur sur DEMARRER puis appuyez sur la touche «OK».
Pour régler le niveau, placez le curseur sur REGLAGE puis appuyez sur les touches «VOL« pour changer de niveau. Vous avez le choix entre 1 à 3.
Utiliser les touches «CH▲▼ et VOL «▶» pour déplacer le curseur. Appuyer sur la touche «OK» pour placer une boule. Le but étant d'aligner 5 boules de couleur à la suite.
Lorsque la partie est terminée, appuyer sur la touche «OK» pour démarrer une nouvelle partie.
Pour quitter le jeu, placez le curseur sur SORTIR, puis appuyez sur la touche «OK» pour valider.
c) Initialisation
Dans ce menu, vous pourrez effectuer l'initialisation de votre récepteur. Pour cela, il suffit de placer le curseur sur INITIALISATION et d'appuyez sur la touche «OK».
Dans un premier temps, un mot de passer vous sera démandé (par défaut 0000) et ensuite il vous faudra confirmer le message qui s'affichera en sélectionnant OUI ou annuler par NON.
Après celle-ci, toutes les informations seront définitivement perdues!
d) Transfert de données
Ce menu permet de transférer les informations d'un récepteur dit MAITRE vers un récepteur dit ESCLAVE. Le but étant de copier l'intégrality des données vers d'autres récepteurs.
Vous avez 2 possibilités de transfert :
- Transfert par RS-232
-
Transfert par signal
-
Sélectionnez tout d'abord le mode de transfert. (Entre P2P (1 Récepteur vers 1 récepteur) et P2M (1 récepteur vers plusieurs récepteurs))
Selectionnez ensuite le type de mise à jour. (Entre Tout, code, logo, local et base de donné)
Sélectionnez TOUT pour être sur d'envoyer la totalité des informations. Placez ensuite le curseur sur DEMARRER et validez
par la touche «OK». Il suffira ensuite de brancher le récepteur ESCAVE avec un cable RS232.
- Indiquez la fréquence, la largeur de bande et le PID avec les touches numériques de votre télécommande. Puis placez ensuite le curseur sur DEMARRER et validez par la touche «OK». Il suffira ensuite de brancher les récepteurs ESCLAVES avec une connectique multiple RS232.
a) Bandeau d'information
Lorsque vous appuyez sur la touche «INFO» de votre télécommande, vous pourrez voir toutes les informations concernant la chaîne sélectionnée.
Nom de la chaine : Vous indique le nom de la chaine.
Nombre de programme : Vous indique le nombre de la chaîne en cours.
Maintenant: Vous indique le programme en cours avec ces horaires.
Suivant : Vous indique le programme suivant avec ces horaires
Si vous appuyez une seconde fois sur cette touche, vous verrez apparaitre cette fois-ci les informations relatives à la réception de signal. (Barre de niveau, qualité...)
Vosverrez:
La féquence
Le canal
La date ainsi que les barres de niveau et de qualité qui vous indique la réception de signal.
b) Audio
Lorsque you appuyez sur la touche
«AUDIO», apparaît alors les paramètres audio de la chaîne sélectionnée.
Vous pouvez changer le mode audio entre STEREO, AUDIO DROIT et GAUCHE avec les touches «VOL«. Si la chaîne diffuse plusieurs pistes audio, vous pourrez les scélectionner sur le paramètre PISTE AUDIO avec les touches «VOL«.
c) Teletext
Vous ave la possibilité d'afficher les données TELETEXT si celles-ci sont disponibles!
Pour cela, appuyer sur la touche «TEXT» de votre télécommande.
Pour quitter le Teletext, appuyer sur la touche «EXIT».
d) Multivideos
Cette fonction permet d'afficher une «mosaique» de 9 images sur laquelle vous avez la possibilité de désirir la chaîne que vous désírez regarder. Appuyez sur la touche «Multivideo ou 0» de votre télécommande.
Utiliser les touches «CH▲▼ et VOL«▶» pour déplacer le curseur sur la chaine désirée puis validez par la touche «OK». Pour sortir de ce mode multividéo, appuyer sur la touche «EXIT».
Vous avez la possibilité d'afficher les sous-titres de la chaîne en cours s'ils sont disponibles.
Pour cela appuyez sur la touche «SUBTITLE» de votre télécommande et sélectionnez le type. Vous avez le besoin entre STANDARD et TELEXT.
Vous pouvez également sélectionner la langue du sous-titres avec les touches «VOL«.
Pour supprimer le sous-titrage, Sélectionnez ARRET et appuyez sur la touche «EXIT».
f) Donnée EPG
Vous pouvez afficher les informations EPG (Guide électronique des programmes) sur les chaînes que vous désirez. Les données affichées seront le programme en cours et le programme suivant.
PS: Il est possible qu'aucunes informations ne s'affichent,ILA dépend de la transmission des informations au travers du signal.
Pour sélectionnez la chaine pour laquelle vous désirez voir les données, utilisez les touches «CH▲▼». Pour changer de programme, appuyez sur les touches «VOL▲▶». Vous pouvez également afficher les détails du programme sélectionné en appuyant sur la touche «OK».
La touche «1» permet d'afficher plus ou moins d'informations.
g) Listefavorite
Lorsque vous avez placé des chaînes en liste favorites dans le menu CHAINES, vous pouvez acceder directement à la liste favorites en appuyant sur la touche «FAV» de votre télécommande.
Le changement des chaînes favorites parmi la liste s'effectue avec les touches «FAV▲▼».
VI) LISTES DES CANAUX ET ÉMETTEURS TNT
| Principale ville desservie | Zone du site | Canaux des multiplex numériques | |||||
| R1 | R2 | R3 | R4 | R5 | R6 | ||
| Bordeaux | Bordeaux Est | 23 | 59 | 62 | 44 | 41 | 30 |
| Bordeaux | Cauderan | 23 | 26 | 22 | 32 | 36 | 30 |
| Brest | Monts d'Arrée | 30 | 22 | 25 | 23 | 28 | 26 |
| Lille | Lambersart | 36 | 29 | 32 | 30 | 33 | 35 |
| Lyon | Fourvière | 56 | 36 | 21 | 54 | 27 | 24 |
| Mantes | Mauédétour en Vexin | 48 | 38 | 43 | 46 | 51 | 40 |
| Marseille | Massif de l'Etoile | 62 | 59 | 28 | 25 | 22 | 30 |
| Marseille | Pomèques | 62 | 59 | 28 | 25 | 22 | 30 |
| Niort | Canton de Melle | 37 | 59 | 62 | 54 | 27 | 24 |
| Paris | Tour Eiffel | 35 | 21 | 27 | 24 | 29 | 32 |
| Paris Est | Chennevières | 35 | 54 | 60 | 63 | 51 | 57 |
| Paris Nord | Sannois | 35 | 54 | 60 | 63 | 51 | 57 |
| Paris Sud | Villebon | 35 | 56 | 60 | 63 | 51 | 57 |
| Rennes | Bécherel | 35 | 46 | 43 | 40 | 37 | 32 |
| Rouen | Rouen Sud | 29 | 21 | 27 | 24 | 37 | 32 |
| Toulouse | Bonhoure | 56 | 49 | 52 | 51 | 55 | 53 |
| Vannes | Landes de Lanvaux | 57 | 46 | 64 | 49 | 61 | 59 |
| Ajaccio | Baie d'Ajaccio | 29 | 26 | 42 | 38 | 59 | 53 |
| Bayonne | La Rhune | 65 | 42 | 51 | 49 | 62 | 57 |
| Bourges | Collines du Sancerrois | 35 | 24 | 63 | 27 | 60 | 32 |
| Caen | Caen Nord | 31 | 30 | 32 | 33 | 50 | 58 |
| Cherbourg | Digosville | 63 | 34 | 49 | 53 | 57 | 32 |
| Grenoble | Tour sans Venin | 37 | 21 | 24 | 31 | 27 | 34 |
| Le Havre | Harfleur | 48 | 42 | 57 | 63 | 54 | 58 |
| Le Mans | Canton de Mayet | 26 | 23 | 56 | 31 | 37 | 36 |
| Lyon | Mont-Pilat | 45 | 36 | 39 | 54 | 42 | 47 |
| Nantes | Nantes Sud-Est | 28 | 44 | 62 | 25 | 27 | 24 |
| Orléans | La Plaine Poteau | 46 | 38 | 63 | 48 | 40 | 51 |
| Toulouse | Pic du Midi | 54 | 48 | 50 | 22 | 26 | 36 |
| Reims | Hautvillers | 32 | 31 | 37 | 34 | 45 | 42 |
| St-Etienne | Croix du Guisay | 50 | 23 | 39 | 54 | 29 | 26 |
| Toulon | Cap Sicié | 55 | 47 | 50 | 49 | 53 | 52 |
| DEMARRAGE ENTRE SEPTEMBRE 2005 ET SEPTEMBRE 2006 | |||||||
| Abbeville | La Motte | 25 | 29 | 33 | 39 | 37 | 58 |
| Alençon | Monts d'Amain | 39 | 65 | 49 | 41 | 37 | 58 |
| Angers | Rochefort sur Loire | 48 | 40 | 56 | 43 | 46 | 51 |
| Argenton | Malicornay | 39 | 45 | 63 | 36 | 60 | 42 |
| Bastia | Serra di Pigno | 23 | 40 | 34 | 45 | 37 | 29 |
| Besancon | Brégille | 35 | 48 | 58 | 51 | 60 | 63 |
| Boulogne | Mont Lambert | 35 | 40 | 45 | 48 | 49 | 51 |
| Carcassonne | Montagne Noire | 35 | 31 | 59 | 57 | 62 | 60 |
| Brive | Lissac | 28 | 41 | 38 | 51 | 44 | 47 |
| Caen | Mont Pincon | 26 | 34 | 49 | 23 | 29 | 58 |
| Cannes | Vallauris | 23 | 26 | 34 | 53 | 48 | 42 |
| Chartres | Montlandon | 49 | 38 | 56 | 31 | 37 | 41 |
| Clermont-Ferrand | Puy de Dôme | 50 | 31 | 37 | 53 | 34 | 32 |
| Dieppe | Neuville | 57 | 42 | 45 | 39 | 60 | 63 |
| Evreux | Netreville | 52 | 46 | 49 | 40 | 48 | 43 |
| Hyères | Cap Benat | 23 | 45 | 32 | 63 | 26 | 29 |
| Laval | Mont Rochard | 59 | 38 | 56 | 61 | 37 | 62 |
| Lorient | Ploemer | 31 | 35 | 64 | 33 | 61 | 32 |
| Meaux | Mareuil | 55 | 63 | 64 | 60 | 45 | 42 |
| Montpellier | Saint Baudille | 49 | 55 | 51 | 52 | 54 | 37 |
| Neufchatel en Bray | Croixdalle | 55 | 52 | 27 | 24 | 37 | 58 |
| Nice | Mont Alban | 38 | 31 | 34 | 49 | 48 | 42 |
| Perpignan | Pic de Neulos | 23 | 21 | 24 | 26 | 27 | 39 |
| Roanne | Perreux | 21 | 60 | 63 | 37 | 24 | 27 |
| Saint-Raphaël | Pic de l'Ours | 23 | 26 | 34 | 53 | 48 | 42 |
| Tours | Chissay | 34 | 38 | 63 | 48 | 37 | 51 |
| Valence | St Romain de Lerfs | 50 | 49 | 52 | 55 | 30 | 33 |
| Multiplex | Châînes | |||||
| R1 | France 2 | France 3 | France 5 | Arte | LCP | France 4 |
| R2 | Direct 8 | TMC | BFM TV | I>TELE | Europe 2 TV | Gulli |
| R3 | Canal+ | Canal+ Cinéma | Canal+ Sport | Planete | Canal J | |
| R4 | M6 | W9 | NT1 | Paris Pre-miere | AB1 | TF6 |
| R5 | Pas encore définii | |||||
| R6 | TF1 | NRJ12 | TPS Star | LCI | Eurosport | |
| PROBLEMES EVENTUELS | |
| Description du problème | Solution |
| Aucun affichage sur la face avant! | Vérifier que le récepteur est correctement relié à une prise secteur fonctionnelle. |
| Vous n'avez pas de signal sur les chaînes du tuner B! | Vérifier votre cordon de pontage. |
| Pas de signal video ni d'audio! | 1. Vérifier la qualité du signal en vous plaçant sur une chaîne et ajuster la position de l'anten- ne en conséquence. 2. Vérifier que le cable de connexion n'est pas coupé. |
| La qualité de l'image n'est pas très belle ou l'image se fige! | 1. Changer la position de l'antenne. 2. Peut-être faut il ajouter un amplificateur. |
| La télécommande ne fonctionne pas! | 1. Vérifier les piles. 2. Orienter correctement la télécommande en direction de la cellule infra-rouge du récepteur. |
| CHARACTERISTIQUES TECHNIQUES Système | |
| Processeur principal | 2 x ALI |
| Mémoire FLASH ROM | 1Mbits |
| SDRAM | 8 Mbits |
| Vitesse processeur | 81 MHz |
| Mode A/V (Entrée / Sortie) | |
| Péritel TV | Sortie Video (CVBS, RGB) |
| Sortie Audio | |
| Péritel VCR | Sortie Video (CVBS) |
| Entrée Video (CVBS, RGB) | |
| Audio | Fiche S/PDIF |
| RS-232 | Transfert à 115200 Bauds/s ; 9 PIN |
| Tuner et démodulation | |
| Connecteur d'entrée | IEC 9,52mm |
| Bande de fréquence | 50 à 860 MHz |
| Impédance d'entrée | 75 Ohms |
| Niveau de signal d'entrée | -78dBm à -20 dBm |
| Largeur de bande | 6 / 7 / 8MHz |
| Démodulation | OFDM |
Société OPTEX
Zone industrielle du pommier
Boulevard Eugène Thomas
62110 Hénin-Beaumont
www.optex.fr
