SMARTER 150S - Machine à coudre PFAFF - Notice d'utilisation et mode d'emploi gratuit

Marque	PFAFF
Modèle	SMARTER 150S
Type de produit	Machine à coudre domestique
Alimentation	120 V (États-Unis/Canada) ou 230 V (Europe) selon variante
Puissance de la lampe	15 W max
Longueur de point	0 à 6 mm
Largeur de point	Réglable en continu (zigzag max 5 mm)
Positions de l'aiguille	15 positions latérales
Points disponibles	Points droits, zigzag, boutonnières, overlock, points élastiques, points décoratifs
Système d'aiguille	130/705 H (aiguille jumelée possible)
Entraînement	IDT (Double Entraînement Intégré) embrayable/débrayable
Pédale	Rhéostat à pédale avec réglage de vitesse
Bras libre	Oui, plan de couture convertible
Accessoires inclus	Pieds presseurs standard, canettes, aiguilles, tournevis, décovit
Entretien	Nettoyage régulier du crochet et des griffes avec un pinceau
Sécurité	Débrancher avant tout entretien ; ne pas utiliser avec des cordons endommagés ; surveillance des enfants
Réparabilité	Pièces détachées disponibles (ampoule, aiguilles, plaques, pieds presseur)
Poids	Environ 8 kg (estimation)
Dimensions	Environ 42 x 28 x 30 cm (estimation)

FOIRE AUX QUESTIONS - SMARTER 150S PFAFF

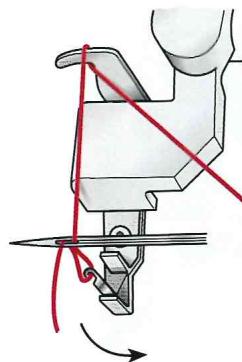

Comment enfiler l'aiguille sur la PFAFF SMARTER 150S ?

Placez l'interrupteur sur Arrêt. Relevez le pied presseur et tournez le volant pour amener le releveur de fil en position haute. Suivez le trajet du fil : guide-fil A, crochet B, fente d'enfilage gauche, autour de l'ergot, remontez au releveur de fil (de gauche à droite), puis redescendez par la fente droite, passez derrière le guide-fil (23). Utilisez l'enfileur d'aiguille si disponible.

Que faire si l'aiguille casse ?

Vérifiez que l'aiguille est bien enfoncée à fond (talon plat à l'arrière) et qu'elle n'est pas tordue. Utilisez uniquement des aiguilles système 130/705 H. Assurez-vous que la plaque à aiguille est adaptée. Ne tirez pas le tissu pendant la couture.

Comment remplacer la lampe d'éclairage ?

Placez l'interrupteur sur Arrêt, débranchez la machine. Retirez le plan de couture convertible. Poussez la machine sur le côté. Maintenez l'ampoule, tournez-la d'un demi-tour vers la gauche pour l'enlever. Insérez la nouvelle ampoule (15 W max) en l'enclenchant. Utilisez l'outil spécial (réf. 820 291-096) si disponible.

Pourquoi le fil supérieur casse-t-il ?

Vérifiez l'enfilage : il doit être correct. La tension du fil supérieur peut être trop forte (réduisez-la). Utilisez du fil de bonne qualité. L'aiguille peut être trop fine pour le fil ; choisissez une aiguille plus large. Assurez-vous que l'aiguille n'est pas endommagée.

Comment réaliser une boutonnière ?

Utilisez le pied boutonnière. Sélectionnez le point boutonnière (programme avec repère). Réglez la longueur de point dans la zone boutonnière (entre 0 et 1). Suivez les étapes : point d'arrêt, lèvre droite, lèvre gauche, point d'arrêt. Ouvrez la fente avec un décovit.

Comment nettoyer la machine à coudre ?

Placez l'interrupteur sur Arrêt et débranchez. Retirez la plaque à aiguille et le plan de couture. Utilisez un pinceau pour enlever les peluches et fils du crochet et des griffes. N'utilisez pas d'air comprimé. Remontez les pièces après nettoyage.

La machine n'entraîne pas le tissu, que faire ?

Vérifiez que la griffe d'entraînement n'est pas escamotée (la glissière C doit être poussée à droite). Nettoyez les dents de la griffe si obstruées par des peluches. Assurez-vous que le pied presseur est abaissé.

Comment utiliser le pied à fermeture à glissière ?

Encliquetez le pied à fermeture du côté gauche ou droit dans le support de pied. Réglez la position de l'aiguille à l'aide de la molette (28) pour piquer au ras de la chaîne. Utilisez les 15 positions pour un ajustement précis.

Comment régler la tension du fil supérieur ?

La tension normale se situe entre 4 et 5. Pour vérifier, cousez un zigzag sur deux couches de tissu. Si le nouage est visible sur le dessus, la tension est trop forte ; si en dessous, trop faible. Ajustez le bouton de tension en conséquence.

Comment remplacer la plaque à aiguille ?

Mettez la machine hors tension. Retirez le pied presseur et le plan de couture. Utilisez un tournevis pour déverrouiller la plaque en poussant dans le trou situé entre la plaque et le corps. Soulevez-la. Pour la remettre, placez-la à l'arrière et appuyez à l'avant jusqu'à l'enclenchement.

MODE D'EMPLOI SMARTER 150S PFAFF

Lors de l'utilisation d'un appareil électrique, les précautions de sécurité essentielles doivent toujours être respectées, y compris les suivantes : lisez attentivement toutes les instructions avant d'utiliser cette machine à coudre à usage domestique.

DANGER

• Une machine à coudre branchée ne doit jamais être laissée sans surveillance. Débranchez la machine du réseau électrique immédiatement après usage et avant de la nettoyer.
• Débranchez-la toujours avant de changer une ampoule. Remplacez l'ampoule par une de même type et de même puissance (15 watts).

DANGER - Pour éviter tout risque de brûlure, d'incendie,

d'électrocution ou de blessure :

Cette machine à coudre ne doit pas être utilisée par des personnes (y compris les enfants) aux capacités physiques, mentales et sensorielles réduites ou ne possédant pas l'expérience et les

connaissances nécessaires, à moins qu'elles n'aient reçu des instructions spécifiques ou bénéficié de la surveillance d'une personne responsable de leur sécurité pour utiliser la machine à coudre.

Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec la machine à coudre.

N'utilisez cette machine à coudre que pour l'usage prévu, comme décrit dans ce manuel. N'utilisez que les accessoires recommandés par le fabricant, conformément à nos indications.

Ne faites jamais fonctionner la machine à coudre si la prise ou le cordon d'alimentation sont

endommagés, si elle ne fonctionne pas correctement ou si elle est tombée par terre, ou a été au contact de l'eau. Retournez la machine au revendeur ou au centre de service technique le plus

proche de chez vous pour toute révision, réparation ou réglage mécanique ou électrique. Ne faites jamais fonctionner la machine à coudre si le système de ventilation est obstrué. Évitez

Ne faites jamais fonctionner la machine à coudre si le système de ventilation est obstrué. Évitez toute présence de peluche, poussières, chutes de tissus dans la ventilation ou dans la pédale de commande.

N'approchez pas les doigts des parties mobiles, en particulier au niveau de la zone située autour de l'aiguille de la machine.

Utilisez toujours la plaque à aiguille appropriée. L'aiguille risque de se casser avec une plaque non adaptée.

Porter des lunettes de sécurité.

N'utilisez jamais d'aiguilles courbes.

Ne tirez pas sur le tissu et ne le poussez pas, cela pourrait plier l'aiguille puis la casser.

Éteignez la machine (position "0") lors des réglages au niveau de l'aiguille, par exemple, enfilage de l'aiguille, changement d'aiguille, bobinage de la canette, changement de pied presseur, etc.

Débranchez toujours la machine à coudre pour retirer les couvercles, pour le graissage, ou pour tout autre réglage de service par l'utilisateur, mentionné dans le manuel d'instructions.

tout autre réglage de service par l'utilisateur, mentionné dans le manuel d'instructions.

Ne faites jamais tomber ou ne glissez aucun objet dans les ouvertures. N'utilisez pas la machine à l'extérieur.

N'utilisez pas la machine à l'extérieur. N'utilisez pas la machine à proximité de bombes aérosols ou de vaporisateurs ou lorsque de l'oxygène est administré.

l'oxygène est administré.

Pour débrancher, commencez toujours par éteindre votre machine (interrupteur en position 0).

CONSERVEZ CES INSTRUCTIONS

Nous nous réservons le droit de modifier les équipements de la machine et la gamme des accessoires sans préavis, ou d'apporter des modifications aux performances ou à la conception de la machine, étant donné que ces modifications seront toujours à l'avantage de l'utilisateur et du produit.

PFAFF, SELECT et IDT (image) sont des marques de KSIN Luxembourg II, S.a.r.l. Toutes les marques sont utilisées sous licence de VSM Group AB.

Veuillez noter qu'en cas de destruction, ce produit doit bénéficier d'un recyclage sécurisé, conforme à la législation nationale applicable aux produits électriques/électroniques. En cas de doute, veuillez contacter votre distributeur/agréé.

Table des matières

Introduction

Éléments constitutifs de la machine à coudre

Couture en marche arrière. 25

Pieds presseurs standard et accessoires....5 Molette de réglage de la longueur du point 25

Présentation des points 6

Tableau des points utilisateurs

• Points non élastiques......

Tableau des points utilisateurs

• Points élastiques... 8-9 pratique

Légende du tableau pour les conseils de couture. 27

Légende du tableau pour les conseils de couture. 27

Utilisation de la machine à coudre

Couvercle. 10 tension du fil supérieur.. 28

Raccorder le rheostat 10 Surpique 28

Interrupteur general 10

Plan de coutureconvertible 11

Employer le plan de couture convertible/ Point d'ourlet invisible 30

bras libre 11 Point overlock. 31

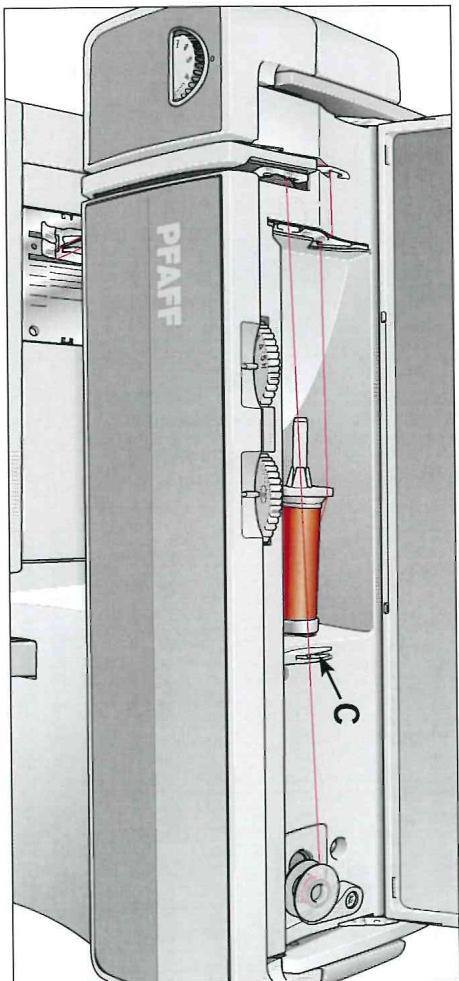

Bobinage de canette 12-15 Point zigzag piqué 32

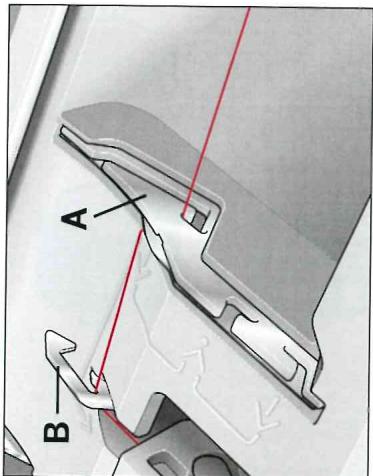

Mise en place de la canette et du Ourlet roulé 32

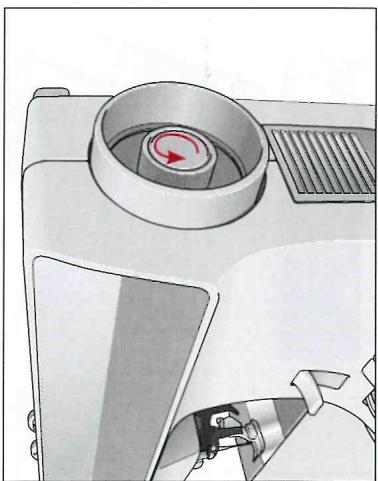

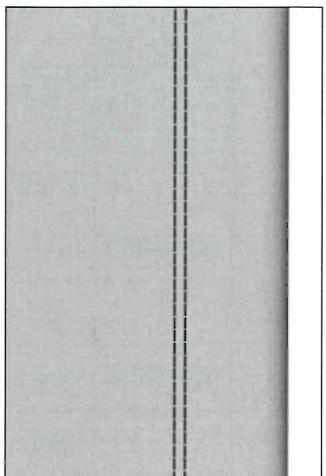

boitier-canette 16-17 Ourler au moyen de l'aiguille jumelée. 33

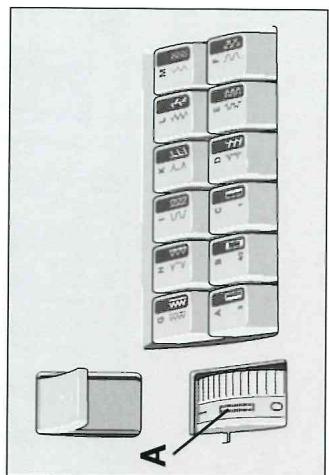

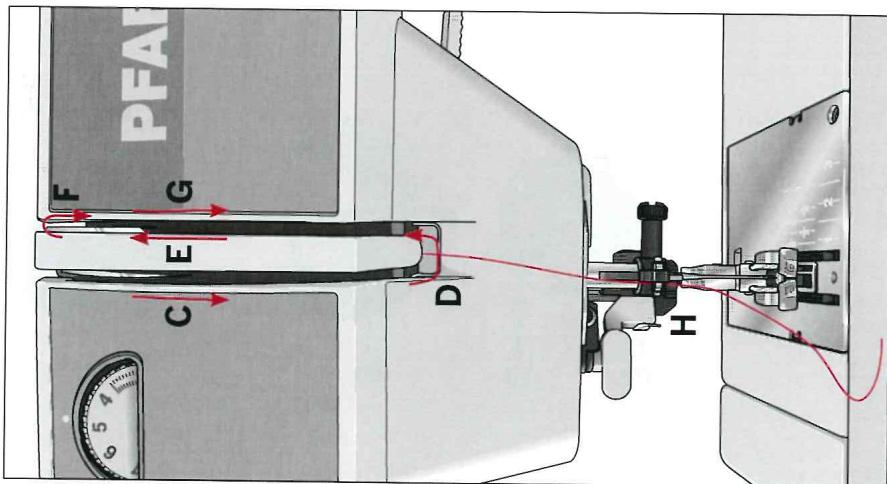

Enfilage 18-19 Boutonpières 34-35

Remontée du fil de canette 20

Couture en pique libre 364

Coupe-m Pose de boutons 36-37

Releveur du pied presseur. 21 Insertion de la fermeture a glissiere..37

Remplacement du pied presseur. 21

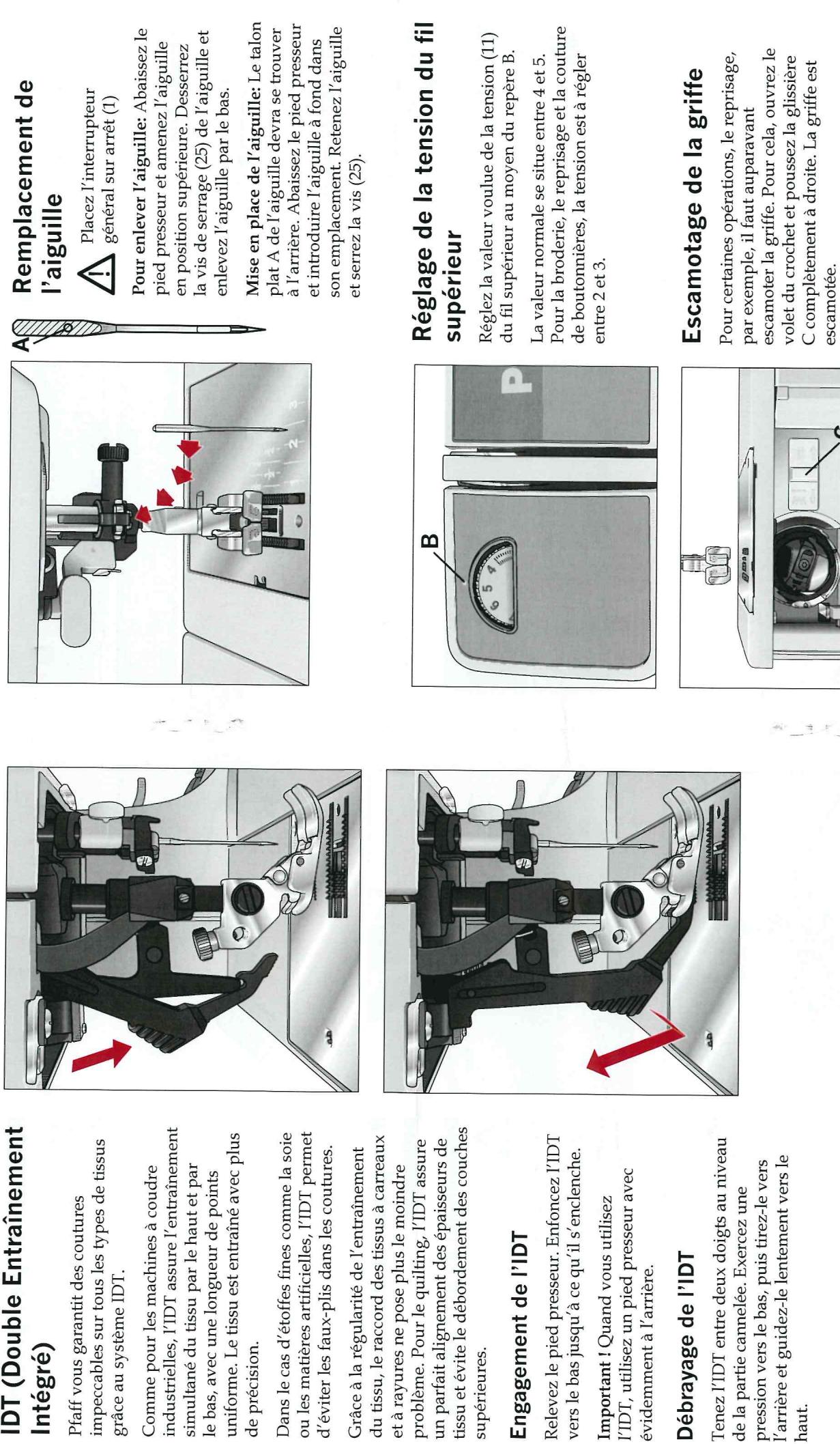

IDT (Double Entraînement Intégré) 22 Entretien et détection de pannes

Réglage de la tension du fil supérieur ...23 Échange de la plaque à aiguille 38

Escamotage de la griffe 23

Remplacement de l'aiguille 23 Remplacement de la lampe d'éclairage. 39

Remplacement de la lampe d'éclairage..39

du point

apporter 40-41

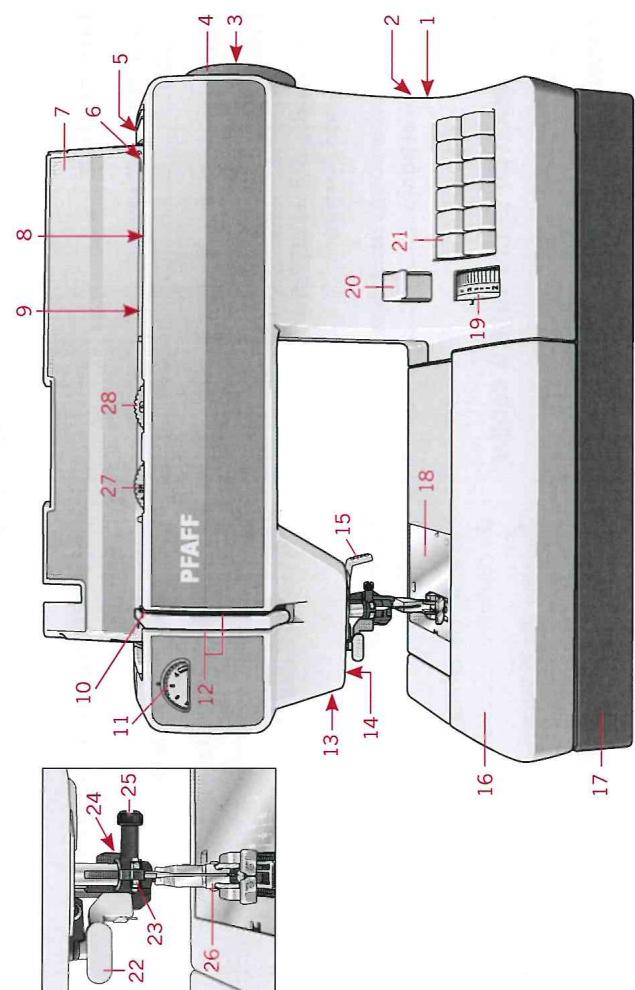

Éléments constitutifs de la machine à coudre

La couture est irrégulière

Tension déréglée.	Vérifiez les tensions supérieure et inférieure.
Fil trop gros, nouveaux ou dur.	N'utilise que des fils de bonne qualité.
Canette irrégulièrement garnie.	Ne la canette à main libre faites. Bobinez la canette à la machine.
Formation des boucles de fil sur le haut ou le bas de l'ouvrage.	Veillez à un enfilage correct de la machine. Contrôlez les tensions de fil supérieur et inférieur.

La machine n'entraîne pas ou entraîne irrégulièrement

Bourrage entre les dents de la griffe.	Enlevez la plaque à aiguille et enlevez les peluches au pinceau.

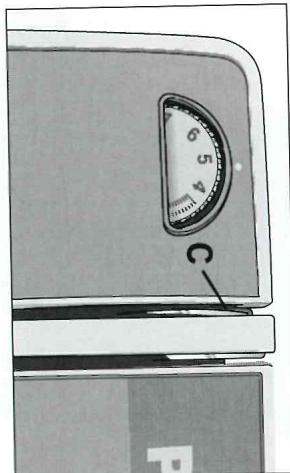

Griffe escamotée. Glissière C (voir page 23)Poussez la glissière C (voir page 23) à place à droite.	gauche.

Des bouts de fil se sont prises dans la base du crochet.

Enlevez les bouts de fil.

Remarques importantes!

Avant remplacement du pied presseur ou de l'aiguille, éteignezla machine à l'interrupteur général.

Ne mettez jamais en marche la machine enfilée sans tissu sous le pied presseur.

Coupez toujours la machine avant de l'abandonner, ne serait-ce que brievement.

Cela est très important,URTout si des enfants se trouvent à proximité.

15 Releveur du pied presseur

16 Plan de couture variable

17 Plaque de base

18 Plaque d'aiguille

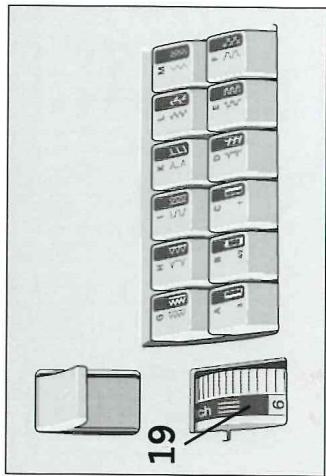

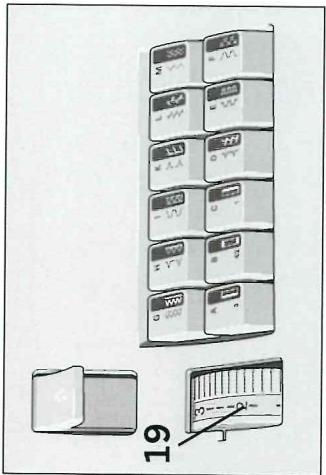

19 Roue de réglage de la longueur de point

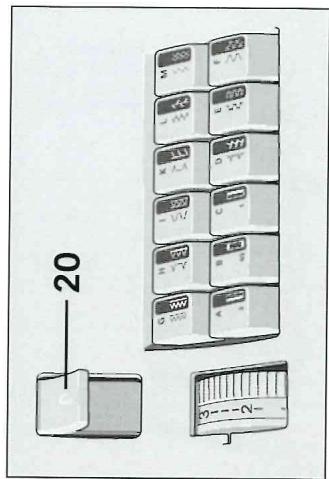

20 Touche de marche arrière

21 Touches "à-coups"

22 Enfileur d'aiguille (4.0)

23 Guide-fil

24 Système IDT / Double entraînement

(pied entraîneur) (4.0, 3.0)

25 Vis de serrage de l'aiguille

26 Porte-semelle avec pied presseur

27 Roue de réglage de la largeur de point

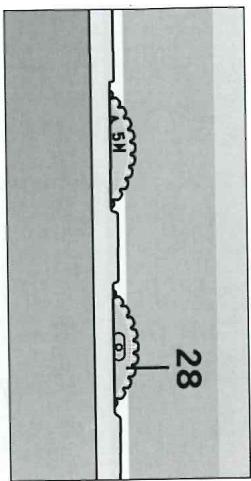

28 Roue de réglage de la position

d'aiguille

1 Interrupteur général

2 Douille de raccordement du rhéostat à

pédale avec câble secteur

3 Disque de débrayage du volant

4 Volant

5 Poignée

6 Dévidoir

7 Couvercle du compartiment à crochet

8 Second porte-bobine à enfiler

9 Porte-bobine avec disque de dévidage

10 Levier releveur de fil

11 Tension du fil d'aiguille

12 Fentes d'

13 Coupe-fil

14 Lampe d'éclairage (max. 15 watt)

Dysfonctionnements et remèdes à y apporter

Il manque des points

L'aiguille n'est pas correctement en place. Poussez l'aiguille à fond dans son logement, le talon plat se trouvant à

l'arrête.

L'aiguille n'est pas du système conseillé. N'utilisez que des aiguilles du système 130/705 H.

L'aiguille est déformée ou épointée. Installez à la place une aiguille neuve.

La machine n'est pas correctement enfilée. Contrôlez les passages des fils.

L'aiguille est trop fine pour le fil utilisé. Utilisez une aiguille plus large.

---

Le fil supérieur casse

Pour les raisons précitées.

Voyez le point 1.

Tension trop forte.

Fil de mauvaise qualité, neuf ou cassant. N'employez que du fil de qualité.

cassant.

Utilisez une aiguille avec un gros chas

(système 130 N)

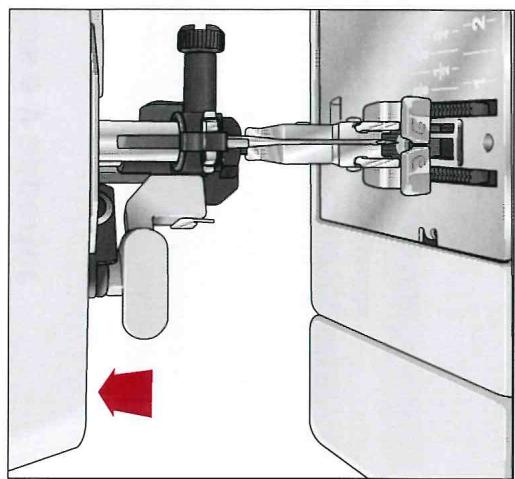

L'aiguille casse

L'aiguille n'a pas été engagée à fond.

logement.

Aiguille déformée.

plaque à aiguille, car vous avez trop tiré

Aiguille trop fine. L'aiguille est tordue; elle a heurté le tissu. La boîte à canette n'a pas été introduite correctement dans le crochet. Appuyez sur la boîte à canette jusqu'à ce qu'elle s'emboîte (déclic perceptible).

Pour plus de renseignements sur les accessoires, veuillez contacter votre revendeur PFAFF®.

Remplacement de la lampe d'éclairage Placez l interrupteur général sur "Arrêt"(1) · Enlevez le cable de réseau et la fiche du rhéostat de la machine. · Enlevez le plan de couture convertible (16). L'ampoule à remplacer se trouve dans la partie frontale de la machine.

Remplacement de l'ampoule Pour remplacer l'ampoule, il est indiqué de placer la machine sur le côte, comme sur la figure ci-dessus. · Maintenez fermement la machine. · Poussez l'ampoule à fond dans sa douille. · Tournez l'ampoule d'un demi-tour vers la gauche enlevez-la.

Mise en place de l'ampoule · Introduisez l'ampoule dans la douille oblique et tournez-la jusqu'à ce que les deux tenons s'encliquettent dans leurs logements respectifs. · Poussez l'ampoule à fond dans la douille en lui imprimant un mouvement droit jusqu'à ce qu'elle soit fermement fixée. NB:L'échangeur d'ampoule, accessoire special, vous facilité le changement de l'ampoule (Référence n°: 820 291-096).

Important! Puisance maximale autorisée de l'ampoule: 15 watt.

Prog			Pied pressur	Utilisation
	4.0	3.0/2.0
	A/B/C	A/B/C	5	Boutonneire standard, pour chemisiers, literie.

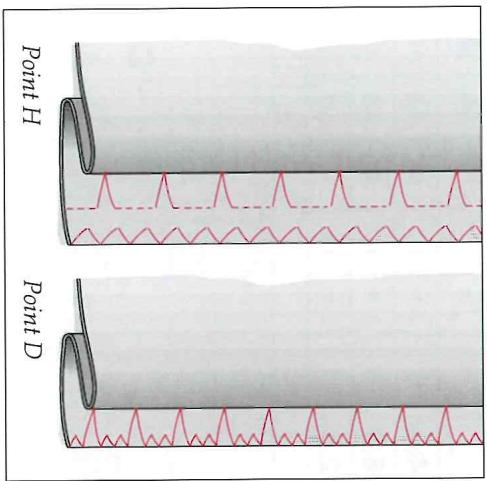

	D	D	0/3	Ourlets invisibles et surfilage des bords. Particulierement adapté aux tissus elastiques.
	E	E	0/1	Un point d'ornamentation de serviettes, par ex.
	F	F	0/1	Un point fantastique classique, pour chemisiers, linge de table.

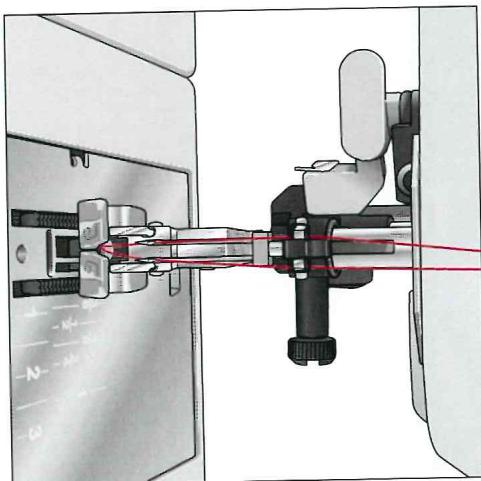

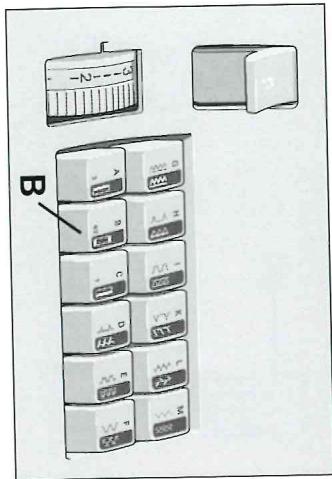

Présentation des points

Progr.

Pied

Pressur

4.0

3.0/2.0

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

G

0/1

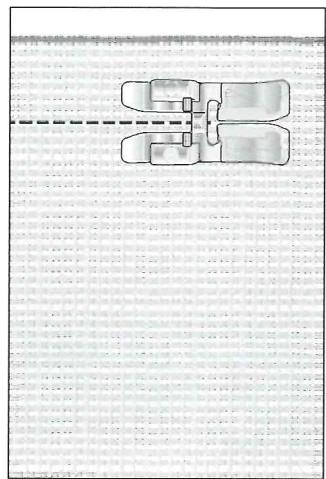

Pour toutes les coutures et figures au point droit jusqu'à

Utilisation

Échange de la plaque à aiguille

Place Arr

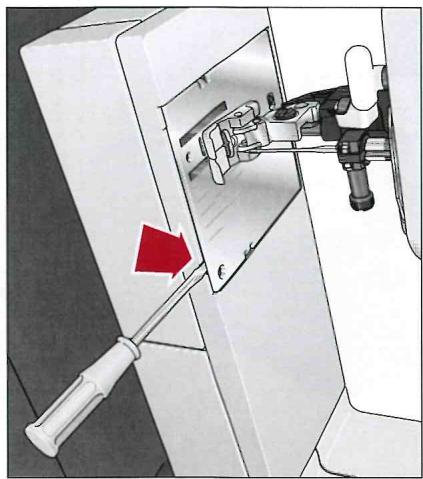

Démontage de la plaque à aiguille

Relevez le pied presseur et enlevez le plan de couture convertible.

plan de couture convertible. Introduisez la pointe d'un petit

tournevis dans le trou entre la plaque

à aiguille et le corps de la machine

Plaque est déverrouillée à moitié.

Introduisez ensuite le tournevis c

complètement

Mise en place de la plaque a

e - Placez la plaque à plat à l'arrière et

appuyez des deux mains à l'avant sur la plaque jusqu'à ce qu'elle s'emboîte

aiguille est correctement installée

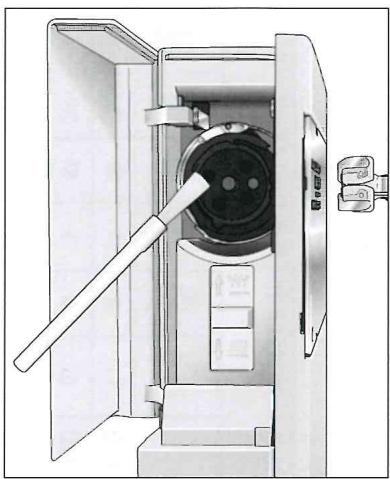

Nettoyage

Placez l'interrupteur général sur "Arrêt" (1)

crochet au moyen du pinceau

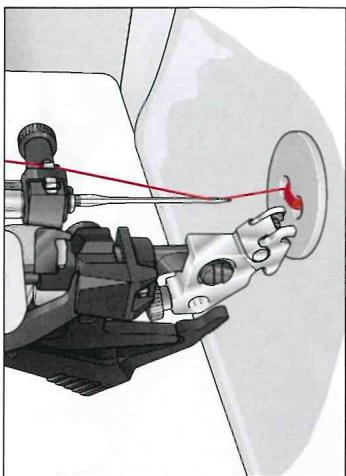

Nouage

À l'aide de la molette de réglage de la largeur de point, réglez le point droit sur 0.

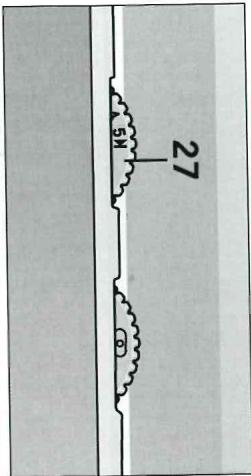

• Changez la position de l'aiguille à l'aide de la molette de réglage (28), de façon à ce que l'aiguille pique dans l'un des trous.
• Faites quelques points de nouage.

	prog	3		-	)
4.0	G	4	-	○	2-3	-
3.0	G	4	-	○	2-3	-
2.0	G	4	-	-	2-3	-

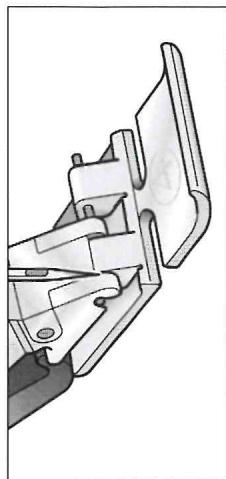

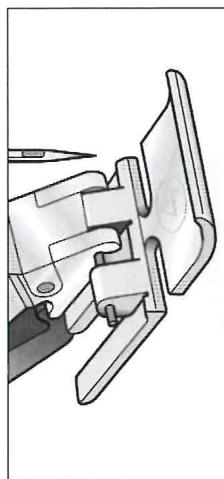

Insertion de la fermeture à glissière

Il existe différentes façons de monter la fermeture à glissière. Pour les jupes, nous recommandons de recouvrir la fermeture.

Reconnaissez de recouvrir la fermeture des deux côtés, pour les pantalons

homme et femmes, de ne la recouvrir que d'un côté. Le commerce offre différents

types de fermetures. Pour les tissus épais tels que la juste, nous recommandons

tenues que le jean, nous recommandons d'utiliser une fermeture à glissière

métallique tandis que pour toutes les autres matières, nous proposons d'utiliser

une fermeture à glissière en matière synthétique.

Pour tous les types de fermeture, il est important de piquer au ras du bord de la

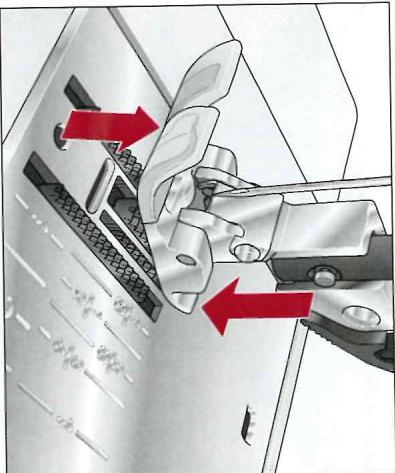

chaîne de fermeture. C'est pourquoi il est possible d'encliqueter le pied à fermeture du côté gauche ou droit dans le support de pied.

De plus, il est possible, grâce aux quinze

positions de réglage, de régler l'aiguille de

sorte qu'elle puisse piquer immédiatement à côté de la chaîne de fermeture. Si le pied

a été encliqueté du côté droit, la position

de l'aiguille ne peut être modifiée que

vers la droite. Si, par contre, le pied a été encliqueté du côté gauche dans le support

encliqueté du côté gauche dans le support, la position de l'aiguille ne peut être

modifiée que vers la gauche.

Position la plus à gauche de l'aiguille

Position la plus à droite de l'aiguille

	Prog	∑		-	)
4.0	G	0	3	●	3-5	4
3.0	G	0	3	●	3-5	4
2.0	G	0	3	-	3-5	4

Tableau des points utilisés - points élastiques

Progr.			Pied pressur	Utilisation
	4.0	3.0/2.0
	D	D	0/1	Coutures de fermeture et de surfilage. Le tissu doit être tourné de 180°.
	E	E	0/1	Pour la surpiqûre de matières extensibles, comme les poignets, cordures, garnitures décoratives.
	F	F	0/1	Point stretch décoratif pour la surpiqûre ou le surfilage d'ourlets, par ex. sur pyjamas et joggings.
	G	G	0/1	Pour coutures renforcées et extensibles, par ex. entreprises et coutures sur vêtements de sport et de travail.Pour la pose d'élastiques ou pour la couture d'ourlets sur matières extensibles.
	○	○	0/1	Position la plus à gauche de l'aiguille (pour triple point droit stretch et triple point zigzag stretch) Pour des coutures extensibles nécessitant un positionnement de l'aiguille à gauche.
	○	○	0/1	Position la plus à gauche de l'aiguille (pour triple point droit stretch et triple point zigzag stretch) Pour des coutures extensibles nécessitant un positionnement de l'aiguille au milieu.
	○	○	0/1	Position la plus à droite de l'aiguille (pour triple point droit stretch et triple point zigzag stretch) Pour des coutures extensibles nécessitant un positionnement de l'aiguille à droite.
	H	H	0/1	Coutures élastiques de fermeture et de surfilage sur les tissus écais à mailles. Le tissu doit être tourné de 180°.
	I	I	0/3	Coutures de fermeture et de surfilage pour les matières s'effilochant.
	K	K	0/3	Coutures de fermeture et de surfilage pour des matières plus rigides ou s'effilochant peu.
	L	L	0/1	Pour surpiquer deux couches de tissu placés bord à bord, y compris pour les matières extensibles.
	M	M	0/1	Pour la pose d'élastiques, le recouvrement de coutures sur tissus éponge et pour les ouletts décoratifs.
	IG	-	0/1	Point fantastaise, convient également comme point de recouvrement.
	KM	KM	0/1	Couture décorative peu dense.

Pour installer le pied à repriser : Couture en piqué libre. Pour installer le pied à repriser : Amenez l'aiguille au point mort haut et engagez la tige du pied à repriser à fond dans l'orifice C. À cette occasion, la fourche de guidage G se place au port de la barre presse-tissu. La bride E devra se couvrir derrière la vis F. Serrez la vis D. Position piqué libre : Faites descendre le releveur du pied presseur et poussez-le quelque peu vers l'arrière. Cela a pour effet d'amener le releveur du pied dans l'encoche B (piqué libre). Escamotez la griffe. Faites monter le fil inférieur et retenez les deux fils au début de la couture. Sélectionnez un point droit ou zigzag. Maintenez une vitesse constante et entraînez vous-même le tissu, les griffes d'entraînement étant baissées. Conseil : Évitez le croisement de vos lignes de couture. Pose de boutons : Le point zigzag G (largeur 4 mm) permet de poser sans problèmes les boutons à deux et quatre trous. Enlevez le pied presseur et escamotez la griffe. Tournez le volant vers vous et positionnez le bouton de sorte que l'aiguille pique dans le trou gauche. Baissez le pied presseur sur le bouton, ce qui a pour effet de le retenir dans cette position. Fixez le bouton en veillant à ce que l'aiguille pique également dans le trou droit.

Progr.		Pied pressur		Application
4.0		3.0/2.0		Point d'ornamentation, pour textiles de maison par ex
LC		0/1		Point d'ornamentation, pour textiles de maison par ex
LG		0/1		Point d'ornamentation, pour broderies sur vêments
LG		0/1		fokkioniques par ex
L1		0/1		Point d'ornamentation, sur efaits de bain par ex
EK		0/1		Point d'ornamentation, pour textiles de maison par ex
EL		0/1		Egatement adapé à la supriquè de maitères extensibles
FG		0/1		Pour la supriquè de maitères extensibles, comme les poignets, cordures, garnitures décoratives.
ID		0/1		Suppicide pour le patchwork et le quiltering.
Point d'ornamentation elastique, pour vétements sport, par ex
IF		0/1		Point d'ornamentation elastique, pour le surfilage d'outliers, par sur puyames et joggings, Le tissu doit être tourné de 180°.
LK		0/1		Point d'ornamentation elastique.
MG		0/1		Point d'ornamentation elastique.

4.0	Prog	W	--	--	川
3.0	G	-	-	○	2-3	6
2.0	G	-	-	-	2-3	acce-sse

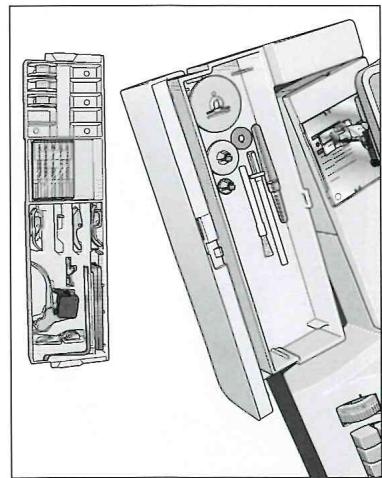

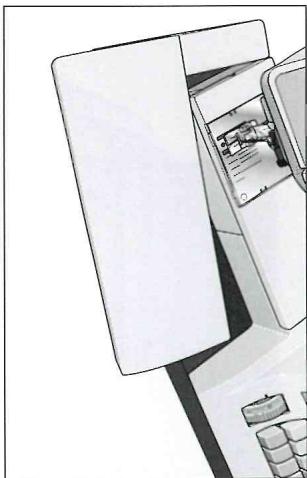

Couvercle

Ouvrez le couvercle (7).

Les programmes pouvant être exécutés par la machine sont représentés à l'intérieur du couvercle.

Relâchez la touche B et piquez deux points pour nouer la boutonnière. Ouvrez soigneusement la fente de la boutonnière avec des ciseaux ou un découd-vit. Relâchez la tou

Utilisez un découd-vit pour ouvrir avec soin la fente de votre boutonnière.

Sélectionnez le point 3 (A) et piquez la lèvre gauche de la boutonnière de longueur égale à la première. Sélectionnez le point 4 et maintenez la touche enfoncée pour coudre quelques points d'arrêt.

Raccorder le rhéostat

Branchez la fiche du rhéostat à la douille de contact (2) de la machine à coudre. La vitesse de couture varie en fonction de la pression exercée sur la pédale du rhéostat. En plus, vous avez la possibilité de régler la vitesse de couture par la glissière se trouvant sur la partie supérieure du rhéostat. Position ▷ demi-vitesse maximale, Position ▷ pleine vitesse maximale. A F023-120V, les États-Unis et le Canada ; AL025 - 120V, les États-Unis et le Canada ; AE020-230V, l'Europe.

Interrupteur général : à la mise en marche de la machine par l'interrupteur général (1), la lampe de couture s'allume. La machine est en état de marche.

Sélectionnez le point 1 (C) et piquez la lèvre droite de la boutonnière à la longueur désirée. Fixez le fil d'aiguille après quelques points. Sélectionnez le point 2 (B) et maintenez la touche enfoncée pour piquer quelques points d'arrêt.

et avancez complètement la partie mobile jusqu'à la butée.

Boutonnière standard

le boutonneur jusqu'à la butée, c'est-à-dire jusqu'à ce que la flèche rouge se trouve au premier trait rouge. Les repères rouges sont disposés tous les 0,5 cm. Ils seront de repère pour la longueur de la boutonnière.

Il est très facile de réaliser des boutonnières avec votre select. Il suffit d'appuyer sur les boutons de sélection directe et vous n'avez même pas besoin de tourner le tissu.

Boutonnières

4.0	prog		W	---	--	--	--	--	--	--	--	--	--	--	--	--	--
3.0	CBA	5-▼			○
2.0	CBA	5-▼			-

Plan de couture convertible

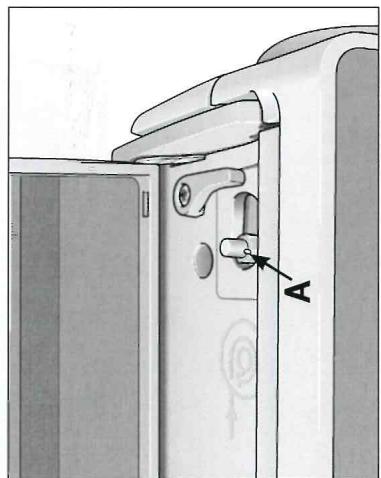

Ourler au moyen de l'aiguille jumelée

L'aiguille jumelée permet non seulement de réaliser des broderies, mais également des surpiqûres.

Ainsi, l'aiguille jumelée est parfaitement indiquée pour coudre dans les importantes conditions de rapidité et de régularité un ourlet professionnel sur les matières élastiques telles que les tee-shirts, tissus à mailles ou shorts de cycliste.

élastiques telles que les tee-shirts, tissus à mailles ou shorts de cycliste.

Cette aiguille est livrable en différentes largeurs. La largeur habituelle pour les coutures au bord est de 4 mm. Afin d'éviter que l'aiguille ne bute sur la plaque à aiguille, il est impératif de placer l'aiguille au milieu. Commencez par repasser l'ourlet dans la largeur voulue. - Ensuite, piquer l'ourlet de l'endroit. - Coupez l'excédent de l'ourlet à l'envers. Utilisez toujours une aiguille stretch lorsque vous piquez des tissus extensibles. Conseil : Dans le cas de matières problématiques, telles que le tricot à côtes, il est indiqué de faufiler l'ourlet avant le piquage.

	prog
4.0	G	0	3	●	3-5	0/1
3.0	G	0	3	●	3-5	0/1
2.0	G	0	3	-	3-5	0/1

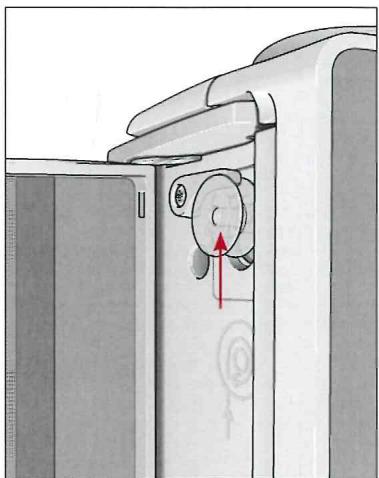

Bobinage de canette

Préparation de la machine en vue du bobinage du fil de canette

Tenez le volant (4) et tournez le disque de débrayage (3) du volant à fond dans le sens de la flèche. Cela a pour effet de débrayer le mécanisme de couture.

Mise en place de la canette

Placez l'interrupteur général sur "Arrêt" (1).

Placez la canette vide sur la broche du dévidoir (A) pour poser la canette dans la fente de la canette. Le logo Pfaff doit être dirigé vers le haut.

Poussez la canette vers la droite.

NB : Le dévidoir ne peut fonctionner que si la canette se trouve en butée à droite.

La gamme select dispose d'un grand

choix de points overlock permettant d'assembler et de surfiler deux couches

de tissu en une seule opération. Ces

Les coutures sont très solides et réalisées plus rigides sur les surfaces de la vie.

En exploitation que les cultures humaines, de plus en plus, elles sont élastiques.

Conseil : Nous vous recommandons d'utiliser

le pied n° 3, pour points invisibles, pour réaliser les coutures au point overlock. Ce pied

assure un guidage particulièrement facile de

la pièce et empêche la couture de se froncer, comme dans le cas d'être autre neuf.

N'oubliez pas de régler la marque rouge située sur la droite du pied pour guider le bord du

tissu.

Point overlock ouvert (K)

Ce point permet d'assembler sans

difficulté les matières plus solides ou ne

s'effilochant pas trop.

Conseil : Veillez à ce que l'aiguille pique dans

le vide juste à droite de la matière.

Point overlock fermé (I)

Le programme I permet de coudre dans les meilleures conditions possibles le jersey.

De plus, les poignets de manches et les cols tricotés

fixés par ce point.

Conseil : veillez à étirer le poignet en cours de couture.

Attention !

Marche (1). Maintenez l'extrémité du fil et actionnez le rhéostat. Le cycle de bobinage se déclenche automatiquement dès que la canette est pleine. Coupez le fil, puis retirez-la.

Ne pas oublier :

Rembrayez le mécanisme par le disque de débrayage (3) du volant. Ensuite, tournez le volant pour encliqueter.

de débrayage (3) du volant. Ensuite,

Tournez le volet d'encliquetage.

Conseil : Si la machine est déjà enfilée, vous

pouvez sans aucun problème bobiner le fil

depuis le second porte-bobine sans avoir à enfiler la machine.

Astuce : Pour le point d'ourlet invariable H ou D, longueur intérieure 5, utilisez le pied presseur n° 0.

Si les points doivent être visibles à l'endroit, il faut régler la butée B à l'aide de la vis de réglage A.

Le programme D correspond à un point invisible pour les matières élastiques. L'ourlet est piqué et surfilé simultanément de sorte que tout surfilage ultérieur du bord de tissu est superflu. Attention !

Ne piquez qu'un seul fil de tissu

En piquant dans le fil, l'aiguille ne

s'engage pas à droite

Placez la pièce sous le pied de façon

à ce qu'elle soit bien à plat.

• Posez l'ourlet vers l'extérieur de sorte que le bord d'ourlet dépasse de 1 cm.

Repliez la largeur de l'ourlet vers l'intérieur.

Commencez par surfiler le bord

à points invisibles ; une couture à la

Faites ensuite passer le fil sous le crochet de guidage C, vers la droite, puis enroulez-le de plusieurs tours sur la canette. Actionnez la pédale, et le bobinage à travers l'aiguille peut commencer.

Enfilez le fil, de la gauche vers la droite, dans le releveur de fil (10). Pour cette opération, le releveur de fil doit être dans sa plus haute position.

Placez le releveur du pied presseur (15) en position haute. Faites passer le fil d'aiguille sous le pied presseur et à travers la fente d'enfilage (12), vers le haut.

Le bobinage est également possible quand la machine est déjà enfilée.

Bobinage à travers l'aiguille

Point droit

Dans le programme G, la machine pique au point droit de base. La longueur de point peut être agrandie jusqu'à 6 mm.

Différentes opérations peuvent être

exécutées plus facilement par déplacement latéral de l'aiguille, telle la surpiqûre d'un col ou l'insertion d'une fermeture à glissière. L'aiguille peut occuper quinze positions différentes

(voir page 24). Veillez à ce que l'aiguille se trouve en haut lors du réglage de sa position.

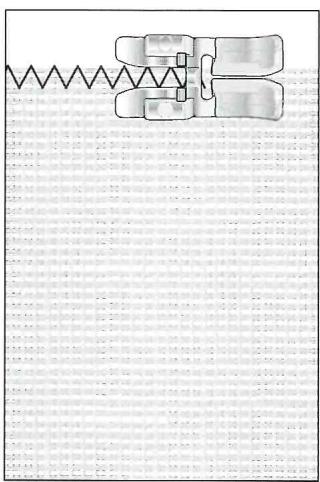

Pour le surfilage de différentes matières, on peut utiliser, en plus des points de surjet, le point zigzag G, largeur 5. Dans ce cas, le tissu ne doit se trouver qu'à moitié sous le pied presseur.

Veillez à ce qu'au surfilage d'un bord, l'aiguille pique tour à tour dans le tissu et dans le vide.

La largeur du surfilage peut être réduite jusqu'à 2 mm.

Pour surfiler les matières particulièrement problématiques, utilisez de préférence le pied à points invisibles, n° 3. En cours de couture, le fil se pose au-dessus de la barrette C et empêche ainsi le bord du tissu de s'enrouler. Cela permet d'obtenir une belle couture, très lisse.

Le bord de coupe doit être guidé le long de la butée B. La butée se règle par la vis A.

Important ! Si vous utilisez le pied pour points invisibles lors du surfilage au point zigzag, utilisez la position d'aiguille la plus à droite et réglez la largeur de point entre 3 et 5 mm (n'utilisez pas d'autres positions d'aiguille).

	prog
4.0	G	2-▲	1-2	●	3-5	0/1
3.0	G	2-▲	1-2	●	3-5	0/1
2.0	G	2-▲	1-2	-	3-5	0/1

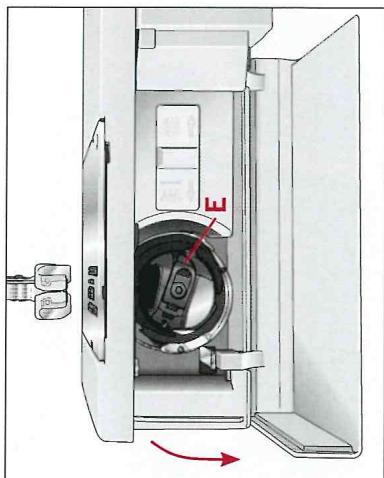

Mise en place de la canette et du boîtier canette

Placez l'interrupteur général sur "Arrêt".

Enlever la boîte à canette.

Maintenez le volet du crochet de côté et ouvrez le volet vers l'avant.

Relevez la languette (E) de la boîte à canette et retirez la boîte à canette. Lâchez la languette de manière à pouvoir retirer la canette vide.

Tension du fil supérieur

Pour obtenir un résultat parfait de

couture, les tensions des fils supérieur et de la canette doivent être parfaitement

accordées l'une par rapport à l'autre.

Normalement, pour les points d'attribution, la tension doit être réglée entre 4 et 5.

Vérifiez la tension avec un large point.

Zigzag : le point se forme au milieu entre les deux couches de tissu.

Si la tension du fil d'aiguille est trop

élevée, le nouage se fera sur l'endroit du tissu. En revanche, si la tension est trop

lâche, le nouage se fera sous le tissu.

Le réglage de la tension du fil supérieur

est expliqué page 23.

Surpiqûre

Le programme G peut être effectué avec 15 positions d'aiguille différentes, de telle

sorte que lors de travaux de surpiqûre, vous pouvez dans tous les cas guider

le pied presseur le long du bord. C'est

vous qui déterminez le surplus de couture à l'aide de la position de l'aiguille. Pour

vous aider, utilisez la position de l'aiguille.

Les lignes de guidage gravées sur la

plaque à aiguille ou le guide-bord 8. Ce dernier est à placer dans l'orifice A et à

fixer par la vis D.

Contrôle : quand vous tirez sur le fil, la canette doit tourner dans le sens des aiguilles d'une montre.

(voir flèche).

Mise en place de la canette

Mise en place de la canette

Contrôle : tirez par saccades sur le fil de canette. La boîte à canette ne doit pas tomber du crochet.

Légende du tableau pour les conseils de couture. Les tableaux suivants vous indiquent les réglages que nous vous conseillons pour les différents travaux de couture. Ces tableaux vous donnent d'autres indications nécessaires à la couture avec le programme choisi : le choix du pied presseur, le réglage de la tension du fil d'aiguille et l'embrayage ou non de l'ID. Si le texte ne précise pas autrement, utilisez toujours la position au milieu de l'aiguille.

	prog
4.0
3.0
2.0				-

select	Numero de point
	Largeur de point en mm
	Longueur de point en mm
	IDT embrayé = ● débrayé = ○
	Tension du fil supérieur
	Numero du pied presseur

Certains tissus doivent un excédent de teinture qui peut les faire déteindre sur les autres tissus, mais également sur votre machine à coudre. Cette décoloration peut se révéler très difficile, voir impossible à enlever.

La laine vierge et le jean, avec les couleurs rouge et bleu en particulier, contiennent souvent un excédent important de teinture.

Si vous pensez que votre tissu ou votre vêtement pré-à-porter contient un excédent de teinture important, pré-lavez toujours avant de coudre ou de broder afin d'éviter la décoloration.

Enfilage

Enfilage du fil supérieur

! Placez l'interrupteur général sur "Arrêt".

Relevez le pied presseur (15). Tournez le volant pour amener le releveur de fil (10) en position haute. Placez une bobine de fil sur le porte-bobine (9) et rajoutez un étrier adapté à la taille de votre bobine.

Des deux mains, faites passer le fil par le guide-fil A et sous le crochet guide-fil B. Faites passer le fil par la fente d'enfilage gauche (12) en bas et autour de l'ergot dans la fente d'enfilage droite et remontez jusqu'au releveur de fil (10).

Le fil doit passer de gauche à droite dans le levier releveur. Faites-le redescendre ensuite par la fente d'enfilage droite puis faites-le passer, par le côté, derrière un des guide-fil (23).

L'enfilage de l'aiguille est décrit sur la page suivante.

Légende du tableau pour les conseils de couture 4.0 3.0 2.0 select Numéro de point Largeur de point en mm Si le texte ne précise pas autrement, utilisez toujours la position au milieu de l'aiguille

Toutes les combinaisons de points sont représentées dans le tableau. Pour débrayer les touches défectueuses, ...

La molette de réglage de la longueur de point pourra se trouver dans la plage de couture normale aussi bien que dans la plage des points stretch.

En appuyant sur plusieurs touches, il vous sera possible d'obtenir des combinaisons de points utiles.

Combinaisons des points utiles et stretch

Tous les points avec un fond coloré sont des points stretch, c'est-à-dire des points particulièrement indiqués à la couture de matières extensibles. Pour cela, pressez 430000000000000000000000000000000000000000000000000000000000000

Réglage des points "stretch"

points.

À l'intérieur du couvercle 7 se trouve

aannnnnne, appuyez sur la touche B.

correspondante et la machine est prête à

touches “à-coup”. Le programme youou est activé par pression sur la touche

À chaque programme est attribuée une lettre se trouvant également sur les

Sélection points

Enfilez comme de coutume en veillant à ce

bobines.

aiguille double

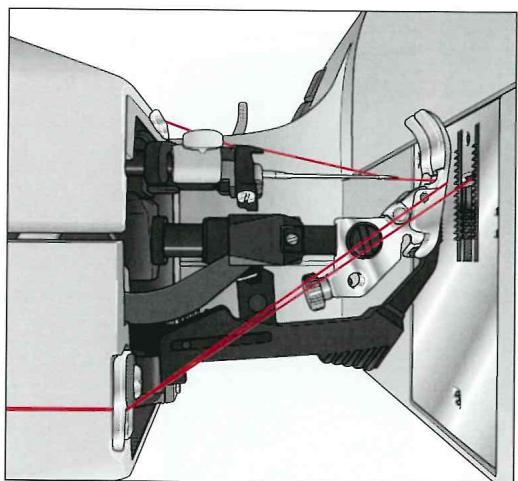

Enfilage de l'aiguille jumelée

chas de l'aiguille.

tantes, laissez remonter l'enfiloir.

passer le fil dans le crochet

tendu. Faites entièrement descendre l'enfiloir en faisant pivoter en direction

Enfleur d'aiguille (modèle 4.0)

Couture en marche arrière. Pour coudre en marche arrière, maintenez le bouton enfoncé (20).

Molette de réglage de la longueur du point

La molette de réglage (19) sert à régler en continu la longueur des points entre 0 et 6 mm. Pour cela, sélectionnez la longueur de point souhaitée par rotation correspondante de la roue de réglage (repère de réglage).

Boutonnière

Entre les chiffres 0 et 1 se trouve le symbole "Boutonnière" (A). Dans ce secteur se trouve la densité optimale des points pour boutonnières et broderie. Plus vous tournez en direction de "0", plus la densité des points augmente.

Stretch

Pour piquer les points "Stretch" figurés en couleur, reliés en gris, tournez la roue de réglage (19) de la longueur de point jusqu'à la butée, dans la partie grise.

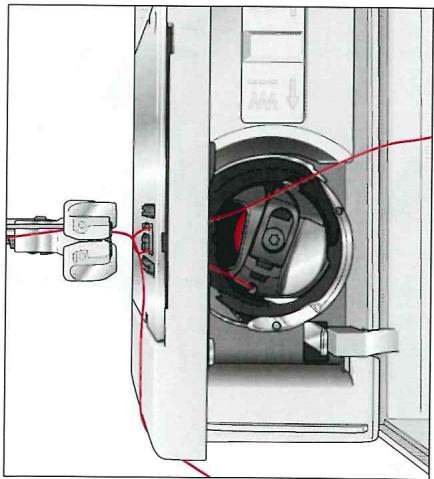

Remontée du fil de canette ! Placez l'interrupteur général sur "Arrêt" (1)

Relevez le pied presseur. Retenez le fil

supérieur et tournez le volant vers vous jusqu'à ce que l'aiguille soit ressortie de la plaque à aiguille et que le fil de canette ait formé une boucle. En tirant sur le fil supérieur, faites remonter le fil de canette.

Fermez le compartiment du crochet et

faites passer les fils sous le pied presseur vers la gauche.

Coupe-fil

Pour les couper, faites passer les fils de l'arrière vers l'avant sur le coupe-fil (13).

Molette de réglage de la largeur du point

La largeur de point peut être variée

sans gradations à l'aide de la molette

de réglage (27). Lors du réglage de la

en position basse.

Réglage de base : Tournez la molette

de réglage de la largeur de point (27)

jusqu'au symbole (largeur maximale).

Exception : Le point droit est piqué et

Largeur 0 :

Vous trouverez dans les tableaux du

1. chapitre "2. Points utilisateurs et coutus"

au quotidien" des conseils pour le réglage de la longueur du point pour les différents

points. Vous avez également la possibilité

de changer la largeur du point pendant la

couture.

Molette de réglage de la

position de l'aiguille

En plus de la position au milieu

, vous pouvez désirer parmi quatorze autres positions d'aiguille. Il suffit de

tourner la molette de réglage de la

position de l'aiguille (28), sans gradations, la trésite aiguée vers la gauche. Pour

vers la droite ou vers la gauche. Pour obtenir la position la plus à gauche (©)

Il tourne la molette de réglage (28) vers

la droite jusqu'à la butée. Pour obtenir

la position plus à droite (O), tournez la molette de réglage vers la gauche. Pendant ce réglage, l'aiguille doit être

la molette de réglage vers la gauche. Pendant ce réglage, l'aiguille doit être

à droite, vous pouvez, à l'aide de la molette (27), éloigner

de réglage de la largeur de point (27), et au titre fixéré à le point sur son côté gauche, en

de réglage de la largeur de point (27), et au titre fixé à le point sur son côté gauche, en

inversement.

presseur.

à faire monter et descendre le pied

installé.

assurez-vous que le pied est correctement indépendant.

s'encliquettent dans le support du pied. Contrôle : en relevant le releveur du pied,

(26) de laçà qu'à la descente du renvoi du pied (15). les broches du pied presseur

Placez le pied presseur sous le support

Encliquetage du pied presseur

et détaché du support de pied (26).

arrière du pied presseur jusqu'à ce qu'il se

Relevez la partie avant du pied presse et le saut de la simultanément la partie.

Amenez l'aiguille en position supérieure.

"Arrêt" (1)

Placez l'interrupteur général sur

Dégagement du pied presseur

presscut

Remplacement du pied

Releveur du pied presseur
