MODE D'EMPLOI HB672GBS2 SIEMENS
- Seule une installation effectuee selon cette notice de montage garantit une utilisation en toute sécurité. En cas de dommages resultant d'une installation incorrecte, l'installeur est responsable.
- Contrôlez l'etat de l'appareil après l'avoir déballé. Ne le raccordez pas s'il présente des avaries de transport.
Respectez le notice de montage pour l'installation des accessoires.
Avant la mise en service, retirez le matériel d'emballage et les films adhésifs du compartment de cuisson et sur la porte.
- Les meubles d'encastrement doivent résister à une température jusqu'à 90^ et la façon des meubles voisins, jusqu'à 65^ .
N'installez pas l'appareil derrière une porte de meuble ni derrière une porte décorative. Il existe un risque de surchauffe.
Réalisez les travaux de découvertes sur le meuble avant la mise en place de l'appareil. Enlevez les copeaux. Le fonctionnement des composants électriques peut être compromis.
- Portez des gants de protection pour éviter des coupures.
Certaines pieces accessibles lors du montage peuvent posseder des arêtes coupantes.
La prise de raccordement de l'appareil doit se situer dans la zone de la surface hachurée A ou a l'extérieur de l'espace d'encastrement.
- Les meubles non fixés doivent être fixés au mur au moyen d'une équerre B usuelle du commerce.
Mesures des figures en mm.
Porteurs d'implants électroniques!
L'appareil peutContainir des aimants permanents qui peuvent influer sur des implants Electroniques, par ex. stimulateurs cardiaques ou pompes à insuline. Pour cette raison, lors du montage, respecter une distance minimum de 10 cm par rapport aux implants Electroniques.

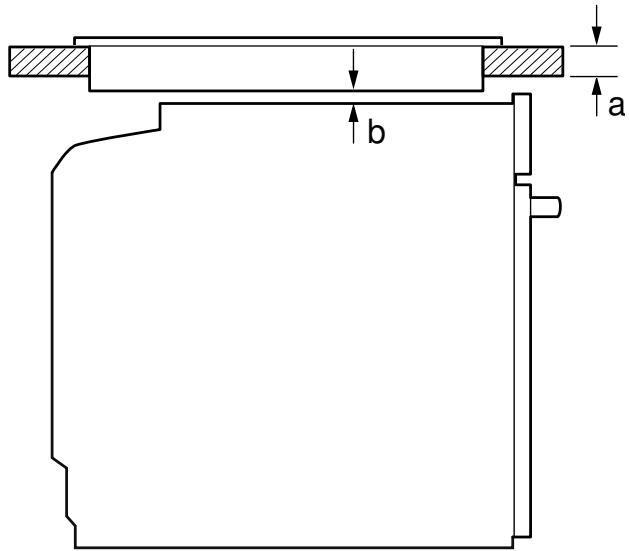

Appareil sous le plan de travail - fig. 2
Pour la ventilation de l'appareil, le plancher intermédiaire doit désenter une découverte de ventilation.
Fixez le plan de travail sur le meuble d'encastrement.
Si l'appareil est encastré sous une table de cuisson, les dimensions minimales suivantes doivent être respectées (le cas échéant, construction support incluse):
| Type de table de cuisson | a posé | a affleurant | b |
| Table à induction | 37 mm | 38 mm | 5 mm |
| Table de cuisson à in-duction pleine surface | 47 mm | 48 mm | 5 mm |
| Table de cuisson au gaz | 30 mm | 38 mm | 5 mm |
| Table de cuisson électrique | 27 mm | 30 mm | 2 mm |
En raison de la distance minimale nécessaire b ,l'epaisseur minimale du plan de travail qui en decoule est a.
Respectez la notice de montage de la table de cuisson.
Appareil dans une armoire - fig. 3
Pour l'aération de l'appareil, les faux-planchers doivent partager une découverte de ventilation.
Si l'armoire possède un panneau arrêté en plus des panneux arrêtés des éléments, celui-ci doit être enlevé.
N'installer l'appareil qu'a une telle hauteur que les accessoires pouissant etre retirees sans probleme.
Encastrement angulaire - fig. 4
Afin de pouvoir ouvrir la porte de l'appareil, respecter les cotes C en cas d'encastrement angulaire. La cote D est fonction de l'épaissur de la façade du meuble sous la poignée.
Raccordement électrique de l'appareil
L'appareil répond à la classe de protection I et doit uniquement être utilisé avec une prise à conducteur de protection.
La protection par fusible doit s'effectuer conformément à l'indication de puissance sur la plaque signalétique et aux prescriptions locales.
Pour tous les travaux de montage, l'appareil doit être hors tension.
L'appareil doit uniquement etre raccordé au moyen du cordon d'alimentation secteur fourni. Connectez le cordon d'alimentation secteur au dos de I'appareil (clic sonore!).
Un cordon d'alimentation secteur de 3,0 m est en vente auprès du service après-vente.
Le cordon d'alimentation secteur doit uniquement etre remplace par un cordon d'origine, qui peut etre commande aupres du service après-vente.
La protection contre les contacts accidentels doit être garantie par le montage.
Câble de raccordement avec fiche avec terre
L'appareil doit impératifement être raccordé à une prise de courant de sécurité installée de manière réglementaire.
Si la prise n'est plus accessible après l'installation, dans l'installation à câblage fixe, un système coupe-circuit dans les phases est à prévoir conformément aux réglementations d'installation.
Câble de raccordement sans fiche avec terre
Seul un spécialiste agréé est habilité à raccorder l'appareil. Dans l'installation à cablage fixe, un système coupe-circuit dans les phases est à prévoir conformément aux reglementations d'installation. Identifiez le conducteur de phase et le conducteur neutre dans la prise de raccordement. L'appareil risque d'être endommagé en cas de raccordement incorrect. Il doit être raccordé uniquement conformément au schéma de raccordement. Pour la tension, reportez-vous à la plaque signalétique. Raccordez les fils du cable de raccordement secteur conformément au code de couleurs : vert-jaune = conducteur de protection 且 , bleu = neutre, marron = phase (conducteur extérieur).
Fixer l'appareil - fig. 5
-
Pousser l'appareil jusqu'au fond et le centrer.
-
Visser l'appareil.
L'écart entre le plan de travail et l'appareil ne doit pas être obturé par des baguettes supplémentaires.
Des baguettes de protection thermique ne doivent pas etre montées sur les parois laterales du meuble d'encastrement.
Dépose
- Mettre l'appareil hors tension.
- Desserrer les vis de fixation.
- Soulever légèrement l'appareil et le retirer complètement
