TNT 011108NTC - Décodeur TV ASTELL - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Adaptateur numérique terrestre
Référence	011108
Marque	Non précisé
Compatibilité TV	TV avec port HDMI ou péritel
Résolution supportée	SD et HD
Norme TV	DVB-T / DVB-T2
Sorties vidéo	HDMI, Péritel (SCART)
Sorties audio	Stéréo RCA
Alimentation	Adaptateur secteur externe
Fonction enregistrement	Non précisé
Guide électronique des programmes (EPG)	Oui
Télécommande incluse	Oui
Dimensions	Compact, format plat
Couleur	Gris foncé
Indicateur LED	Oui, bouton marche/arrêt
Compatibilité audio	Dolby Digital
Installation	Plug and play
Garantie	Non précisé

FOIRE AUX QUESTIONS - TNT 011108NTC ASTELL

Comment réinitialiser l'ASTELL TNT 011108NTC?

Pour réinitialiser votre appareil, appuyez et maintenez le bouton d'alimentation pendant 10 secondes jusqu'à ce que l'écran s'éteigne, puis relâchez-le. L'appareil redémarrera automatiquement.

Pourquoi l'écran de mon ASTELL TNT 011108NTC reste-t-il noir?

Un écran noir peut être dû à un manque de batterie. Assurez-vous que l'appareil est chargé. Si le problème persiste, essayez de le réinitialiser.

Comment mettre à jour le logiciel de l'ASTELL TNT 011108NTC?

Pour mettre à jour le logiciel, allez dans 'Paramètres', puis 'Mise à jour du système'. Assurez-vous que l'appareil est connecté à Internet avant de lancer la mise à jour.

Que faire si mon ASTELL TNT 011108NTC ne se connecte pas au Wi-Fi?

Vérifiez que le Wi-Fi est activé sur l'appareil et que vous êtes à portée du routeur. Redémarrez l'appareil et le routeur si nécessaire.

Mon ASTELL TNT 011108NTC ne charge pas, que faire?

Assurez-vous d'utiliser le chargeur d'origine et vérifiez le câble et le port de chargement pour des signes de dommage. Essayez de charger l'appareil sur une prise différente.

Comment augmenter le volume sur l'ASTELL TNT 011108NTC?

Utilisez les boutons de volume situés sur le côté de l'appareil pour ajuster le son. Vous pouvez également accéder aux paramètres de son dans le menu 'Paramètres'.

Mon appareil ne détecte pas de signal, que faire?

Assurez-vous que l'antenne est correctement connectée et orientée. Vérifiez également si d'autres appareils fonctionnent dans la même zone pour confirmer la disponibilité du signal.

Comment réinitialiser les paramètres réseau sur l'ASTELL TNT 011108NTC?

Allez dans 'Paramètres', puis 'Sauvegarde et réinitialisation'. Sélectionnez 'Réinitialiser les paramètres réseau' et confirmez votre choix.

MODE D'EMPLOI TNT 011108NTC ASTELL

Protégeons la planète A lire absolument Installation rapide Description de la télécommande Description de l’adaptateur Utilisation au quotidien Ajouter des chaînes Utilisation d’un magnétoscope Heure et Programmation d’enregistrement Réinitialiser l’adaptateur Réglage de l’écran Télécommandes universelles

Calage / Orientation de l’antenne Organiser des chaînes Changer le code secret Blocage parental Radios Questions / réponses En cas de problème de réception Glossaire Canaux utilisés pour les émetteurs en service en 2008

1 - Protégeons la planète

La notice de votre terminal est composée de deux sections. La section essentielle comprend les informations indispensables vous permettant d’installer rapidement et simplement l’appareil, la description du produit et de sa télécommande, et la manière de l’utiliser au quotidien. Cette section essentielle comporte également les consignes de sécurité et les informations réglementaires qu’il faut lire absolument. La deuxième partie, appelée « section avancée », comporte des informations qui sont utile dans des cas rares. On y trouve par exemple des astuces pour régler l’antenne en cas de mauvaise réception. Nous y avons également placé la description de menus importants, mais très intuitifs. Pour préserver l’environnement, cette notice papier ne comporte que la section essentielle. Une notice complète, incluant les deux sections, est disponible sur www.astrelltnt.com.

2 - A lire absolument

Lorsque des chaînes changent de fréquence, il est normal que vous ne les receviez plus. La manière la plus simple de les récupérer consiste à réinitialiser l’appareil comme expliqué au § 10 page 11. L’intérieur de votre terminal contient des composants soumis à haute tension ; n’ouvrez jamais l’appareil, même après avoir retiré le cordon secteur. De manière générale, les appareils audio-vidéo ne sont pas reliés à la terre, vous pouvez donc ressentir des décharges électriques (non dangereuses) en touchant deux appareils simultanément (ou un appareil et le câble d’antenne). Nous vous conseillons de brancher les appareils sur le secteur après avoir effectué toutes les liaisons et connexions. Lorsque vous rencontrez un mot que vous ne comprenez pas, allez voir dans la partie «Glossaire» de la section avancée, la plupart des mots techniques y sont expliqués. Pour nettoyer votre terminal ou sa télécommande, n’employez ni solvant ni détergent. Un chiffon sec ou très légèrement humide sera parfait pour enlever la poussière. Section essentielle N’installez pas le terminal à proximité d’autres appareils. Choisissez un endroit aéré et ne posez rien sur les grilles d’aération. Ne posez jamais le terminal sur un autre appareil, la surchauffe qui en résulterait ferait vieillir prématurément les composants. En cas d’orage, débranchez tous vos appareils audio-vidéo du secteur : ils pourraient subir des dommages non couverts par la garantie.

Conformément aux obligations faites par le respect de la norme EN 60065, nous attirons votre attention sur les éléments de sécurité suivants. Il convient de ne pas obstruer les ouvertures d’aération avec des objets tels que journaux, nappes, rideaux, etc. Une distance minimale de 5 cm est requise autour de l’appareil pour assurer une aération suffisante. Il convient de ne pas placer sur l’appareil, ou à proximité, des sources de flammes nues telles que des bougies allumées. L’appareil ne doit pas être exposé à des égouttements d’eau ou des éclaboussures et de plus, aucun objet rempli de liquide tel que des vases ne doit être placé sur l’appareil. Lorsque la prise d’alimentation est utilisée comme dispositif de déconnexion, ce dispositif doit demeurer aisément accessible. La télécommande nécessite deux piles AAA 1.5V. Respectez la polarité indiquée dans le logement. Dans un respect de l’environnement et de la loi, ne jetez jamais les piles usagées avec les ordures ménagères. Rapportez-les à votre point de vente où vous trouverez des containers pour piles usagées. Le bon fonctionnement de l’appareil sous-entend une utilisation conforme à cette notice. Aucune fonction présente dans l’appareil, mais non décrite dans cette notice ne présente de garantie. Aussi, certaines fonctions considérées comme non essentielles ont volontairement été occultées de ce document. La programmation du terminal se fait par l’intermédiaire des menus. Pour faciliter la lecture de cette notice, nous écrirons l’accès à un menu donné sous la forme simplifiée suivante : MENU / menu / sous-menu. Par exemple, lorsque vous lirez :

• Allez dans MENU / Recherche / Rech. man. c’est équivalent à :
• Appuyez sur la touche MENU pour accéder au menu principal.
• Appuyez sur la touche 6 pour sélectionner le menu Recherche et appuyez sur OK. Section essentielle

• Appuyez sur la touche 6 pour sélectionner le sous-menu Rech. man. et appuyez sur OK.
• Appuyez sur OK pour valider.
• Vous remarquerez que les mots écrits en gras dans cette notice correspondent aux mots qui apparaissent dans les menus sur l’écran du téléviseur.

L’adaptateur étant débranché du secteur, connectez directement l’antenne à l’entrée ANT (D page 9) de l’adaptateur. Reliez l’adaptateur et le téléviseur par un câble d’antenne mâle / femelle. Ce câble permet de continuer à recevoir les chaînes analogiques locales sur le téléviseur. L’absence de ce câble ne nuit pas à l’installation TNT. Reliez le téléviseur à la sortie péritel TV de l’adaptateur. Insérez les piles dans la télécommande. Allumez le téléviseur et branchez l’adaptateur sur le secteur. Le voyant vert en façade s’allume. L’écran du téléviseur affiche un menu de sélection de langue. Si ce n’est pas le cas, vérifiez les connexions péritel et / ou forcez le mode A/V ou EXT de votre téléviseur (voir notice TV). Choisissez la langue avec les touches 56, puis appuyez sur OK. La recherche automatique de chaîne démarre. A l’issue de cette recherche, l’adaptateur affiche la première chaîne, l’installation de base est terminée. Si la recherche n’a pas trouvé toutes les chaînes (ou aucune), c’est probablement qu’il faudra améliorer votre installation. Voyez alors le § 13 de la section avancée (p.13). Si aucune chaîne n’est trouvée après l’amélioration, c’est probablement que votre zone n’est pas encore couverte par la TNT. Section essentielle

4 - Description de la télécommande

En utilisation normale, permet de taper le numéro de la chaîne souhaitée. Dans le mode programmation, permet de rentrer les valeurs numériques.

Permet de mettre en veille l’adaptateur ou de l’allumer.

Permet d’entrer dans le menu principal.

Permet de régler le volume.

Un appui fait changer de chaîne.

Permet d’afficher la liste des chaînes. Validation dans les menus.

Permet de sortir des menus.

Fait apparaître le Guide Electronique des Programmes.

Un appui permet de couper le son. Un deuxième appui revient en mode normal.

Pour accéder plus rapidement aux chaînes favorites.

Touche (info). Un premier appui affiche des informations sur le programme en cours, un deuxième appui affiche des paramètres techniques sur la chaîne en cours ainsi que le niveau de signal.

Pour activer ou désactiver les sous-titres (DVB). (1) Pour basculer du mode TV au mode Radio et inversement. Pour programmer la mise en veille dans 10 minutes ou 20 minutes, etc. Accès rapide au format d’écran. Pour choisir parmi les voies audio disponibles (autre langue, Dolby Digital (1)

Permet d’accéder au télétexte (si diffusé). Utilisées dans certains menus et dans le navigateur du magazine télétexte. Permet de revenir à la chaîne regardée précédemment. Flèches pour naviguer dans les menus et modifier les différents paramètres. Hors des menus, permet de changer de chaînes et de régler le volume. Non disponible sur ce modèle. Section essentielle

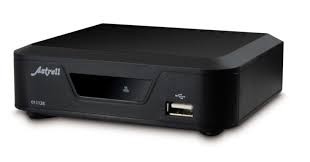

5 - Description de l’adaptateur

A Récepteur infra-rouge (détecte le signal infra-rouge de la télécommande). B Indicateurs lumineux. Le voyant vert allumé signifie : en marche. Le voyant rouge allumé signifie : en veille. C Touche identique à celle de la télécommande. D Entrée antenne terrestre (râteau). E Sortie antenne TV (ou magnétoscope). F Sortie péritel TV. Pour connecter l’adaptateur au téléviseur. G Entrée / Sortie péritel magnétoscope. Lorsque vous lisez une cassette, le magnétoscope prend automatiquement la main sur l’adaptateur lorsqu’il est en veille. H Prise RS232 pour SAV uniquement. B A C

6 - Utilisation au quotidien

En utilisation normale, vous n'utiliserez que les touches suivantes dont la fonction est décrite au paragraphe précédent :

• Touches 34 pour régler le volume sonore.
• Touches 65 pour changer de chaîne. pour couper et remettre le son.
• Touches numériques ou touche OK pour aller directement à une chaîne.
• Touche pour accéder au télétexte.
• Touche EPG pour accéder au guide des programmes. Section essentielle

7 - Ajouter des chaînes

Si de nouvelles chaînes sont diffusées, vous pouvez les ajouter grâce au menu Recherche / Recherche Auto. Dans bien des cas, une réinitialisation usine (MENU / Configuration / Réinitialisation) sera plus efficace car la liste des chaînes est épurée et ne présente alors plus que les chaînes effectivement émises.

8 - Utilisation d’un magnétoscope

Connectez simplement votre magnétoscope sur la péritel VCR de l’adaptateur et appuyer sur la touche TV / VCR du magnétoscope. Pour enregistrer une chaîne, commencez par visualiser la chaîne sur le téléviseur, comme si vous vouliez la regarder. Astrell 011108 Lancez alors l’enregistrement sur la chaîne AV du magnétoscope (0, AV, EXT,...) VCR En cas de besoin, consultez la notice du magnétoscope pour la manipulation exacte. Pour information, sur beaucoup de magnétoscopes, on atteint cette chaîne en sélectionnant la chaîne 1 (TF1 sur l’antenne râteau) puis en appuyant une ou deux fois sur la touche CH6 de la télécommande du magnétoscope. Pour lire une cassette, laissez l’adaptateur en fonctionnement puis lancez simplement la lecture de la cassette. Le magnétoscope prendra automatiquement la main sur l’adaptateur. Si ce n’est pas le cas, appuyez sur la touche TV/VCR de la télécommande de votre magnétoscope. Note : Ceci vaut également pour les enregistreurs DVD. RAPPEL : VOUS NE POUVEZ PAS REGARDER UNE CHAÎNE ET ENREGISTRER UNE AUTRE CHAÎNE EN MÊME TEMPS.

9 - Heure et Programmation d’enregistrement

Votre terminal possède une horloge interne qui permet de programmer un allumage en différé. Programmation d’un enregistrement :

• Mettez-vous sur la chaîne à enregistrer
• Allez dans MENU / Configuration / Système / Réveil.
• Sur la ligne Prog.N°, choisissez un numéro de réveil libre (1 pour le premier réveil, 2 ensuite, etc.)
• Sur la ligne Mode, choisissez une fois pour un enregistrement unique. Vous pouvez aussi programmer un événement quotidien ou hebdomadaire, par exemple.
• Sur la ligne Mode réveil, laissez Chaîne.
• Sur la ligne Chaîne au réveil, laissez la chaîne proposée, mais vous pouvez encore changer si vous le voulez.
• Sur la ligne Date, appuyez sur la flèche 4 pour afficher le calendrier. Vous pouvez alors choisir l’année, le mois puis le jour en vous déplaçant avec les flèches.
• Sur la ligne Heure, entrez l’heure de démarrage de l’émission.
• Sur la ligne Durée, entrez la durée de l’émission.
• Appuyez sur OK, un message «Attendez, SVP» apparaît.
• Appuyez sur EXIT pour quitter tous les menus.

PROGRAMMEZ MAINTENANT VOTRE MAGNÉTOSCOPE EN

10 - Réinitialiser l’adaptateur

La réinitialisation usine peut être utile si vous modifiez la programmation de votre terminal et que certaines fonctions ne marchent plus. En réinitialisant le terminal, vous revenez dans une configuration identique à celle du produit neuf. Toutes vos personnalisations (chaînes favorites, chaînes bloquées, etc.) seront perdues. Afin d’éviter une perte de données non intentionnelle, un mot de passe est demandé pour autoriser la réinitialisation.

• Allez dans MENU / Configuration / Réinitialisation.
• Appuyez sur OK pour confirmer.
• Tapez les 4 chiffres de votre code secret (0000 en sortie d’usine).
• Patientez quelques secondes. Section essentielle

11 - Réglage de l’écran

Le menu Configuration / système / TV permet de régler différents paramètres de visualisation de l’image (appuyez sur ok pour valider un nouveau réglage ) :

• La ligne Format d’écran permet de gérer les écrans 4:3 et 16:9 : - 4:3 LB. Pour un téléviseur 4:3 standard. Les images 16:9 seront affichées entièrement, avec des bandes noires en haut et en bas. - 4:3 PS. Pour un téléviseur 4:3. Les images 16:9 seront affichées sur toute la surface de l’écran, amputées des extrémités droite et gauche. - Auto. Pour un téléviseur 16:9. Si votre téléviseur est réglé correctement, le zoom 16:9 s’activera automatiquement en fonction de l’émission. - 16:9 ZOOM pour un téléviseur 16:9 en mode plein écran. Les images 4:3 sont donc étirées horizontalement pour occuper la totalité de l’écran. Nous attirons votre attention sur le fait que ce mode altère votre perception de la normalité. - 16:9 PB. Si votre téléviseur 16:9 ne commute pas automatiquement avec le mode Auto, les images 4:3 sont affichées sans déformation, avec des bandes noires à gauche et à droite.

12 - Télécommandes universelles

Les télécommandes universelles doivent être programmées avec un code (généralement à 3 ou 4 chiffres) pour fonctionner avec un appareil donné. C'est le fabricant de la télécommande universelle qui choisit ce code, et non le fabricant de l'appareil à commander. Votre terminal étant de conception récente, il se peut que certaines télécommandes universelles ne le pilotent pas, même si le constructeur fournit des codes Astrell. Si aucun code Astrell ne fonctionne, essayez une recherche automatique. Si la recherche automatique échoue, c'est probablement parce que les codes de votre terminal n'ont pas été mis dans la télécommande universelle. Nous vous remercions de comprendre qu’Astrell ne pourra pas vous aider sur les codes d'une télécommande universelle qui n'est pas de la marque Astrell. Il est recommandé de contacter le fabricant de la télécommande universelle. Section essentielle

Après la recherche automatique, aucune chaîne n’a été trouvée, c’est donc vraisemblablement que votre râteau actuel pointe vers un émetteur qui n’émet qu’en analogique. Si votre zone est couverte par le numérique, c’est que les émissions viennent d’un autre émetteur, il va falloir modifier l’orientation de votre antenne. Nous distinguerons deux cas selon que vous connaissiez ou non un numéro de canal UHF sur lequel vous êtes censé capter le numérique. Note : Pour les émetteurs en service en 2008, la liste des canaux est indiquée en fin de cette notice. Cas n°1 Vous connaissez au moins un numéro de canal (compris entre 21 et 69) qui émet dans votre région.

• Allez dans MENU / Recherche / Rech. man.
• Sur la ligne Canal n°, choisissez le canal adéquat avec les flèches 34
• Patientez quelques secondes et observez les graphes de Qualité de réception et Signal.
• Tournez l’antenne pour optimiser la réception. Lorsque vous approchez de la direction de l’émetteur, le Signal doit augmenter, puis la Qualité. Une qualité de 65% est le minimum pour une image stable. Si la Qualité n’augmente jamais, c’est que le numéro de canal que vous avez choisi est incorrect, ou que l’émission est trop lointaine pour votre râteau.
• Une fois le niveau maximal atteint, serrez les écrous de fixation de l’antenne.
• Allez dans MENU / Recherche / Recherche Auto.
• Confirmez pays France en tapant OK.
• Confirmez en sélectionnant OUI avec les flèches 34 et validez par OK. Cas n°2 Vous recevez les chaînes nationales en analogique et vous n’avez aucune idée de ce que vous pouvez recevoir en numérique. Si vous êtes certain que vous pouvez capter d’autres chaînes supplémentaires, Section avancée

mais que vous ne savez pas quel canal est utilisé pour ces chaînes, nous vous FR suggérons la méthode suivante : Procurez-vous une antenne râteau UHF ayant un gain important (au moins 15 dB) et connectez-la directement à l’entrée ANT de l’adaptateur. Orientez votre nouvelle antenne dans la même direction que l’ancienne et faites une recherche automatique de chaînes (Menu / Recherche / Recherche Auto). Si vous trouvez des chaînes que vous n’aviez pas trouvées avec l’ancien râteau, remplacez tout simplement l’ancienne antenne par la nouvelle. Sinon, tournez l’antenne d’un huitième de tour et lancez à nouveau une recherche automatique. Tant que vous ne trouvez pas de chaînes, continuez de tourner d’un huitième de tour en faisant une recherche à chaque fois. Vous devriez finir par recevoir quelques chaînes. Placez-vous alors sur une des chaînes puis, appuyez 2 fois sur la touche pour afficher l’indicateur de signal en bas. Tournez l’antenne pour maximiser le signal. Une fois le niveau maximal atteint, serrez les écrous de fixation de l’antenne. Faites à nouveau une recherche automatique de chaînes.

14 - Organiser des chaînes

Le menu Chaînes / Editer permet de supprimer des chaînes, de les masquer, les déplacer ou de les bloquer. Les explications données dans ce paragraphe valent également pour les radios, au travers du menu Gestion des radios. A - Masquer une chaîne

Une chaîne masquée est une chaîne qui n’est plus accessible avec les touches 5CH6. Vous pouvez toujours y accéder en affichant la liste des chaînes (touche OK). Pour masquer une chaîne,

• Sélectionnez et regardez la chaîne à masquer.
• Allez dans MENU / Chaînes / Editer.
• Appuyez sur la touche 2, une flèche apparaît dans la colonne Saut;
• Appuyez sur 2 pour faire disparaître la marque de sélection.
• Vous pouvez sélectionner d’autres chaînes avec les flèches 56 et les masquer avec la touche 2. Section avancée

• Appuyez sur OK pour sauvegarder.
• Appuyez sur EXIT pour quitter et sauvegarder.

B - Bloquer une chaîne

• Allez dans MENU / Chaînes / Editer.
• Sélectionnez avec les flèches 56 la chaîne à bloquer et appuyez sur 1, un cadenas apparaît dans la colonne Verr.
• Appuyez sur EXIT pour quitter et sauvegarder, et, bien entendu, modifier le code parental (0000 en sortie d’usine). Voir paragraphe 15 de cette page. C - Supprimer des chaînes

Allez dans MENU / Chaînes / Editer. Sélectionnez la chaîne à supprimer avec les flèches 56. Appuyez sur la touche 3, une croix apparaît dans la colonne Suppr. Vous pouvez sélectionner d’autre chaînes de la même manière. Appuyez sur OK pour valider votre sélection, une fenêtre de confirmation s’affiche. Appuyez sur 3 pour sélectionner OUI puis validez par OK. Appuyez sur EXIT pour quitter tous les menus. D - Déplacer une chaîne

• Allez dans MENU / Chaînes / Editer.
• Sélectionnez avec les flèches 56 la chaîne à déplacer et appuyez sur la touche 4, le bandeau devient blanc.
• Sélectionnez avec les flèches 56 la nouvelle position de la chaîne et appuyez sur OK.
• Appuyez sur EXIT pour quitter et sauvegarder. Note : Déplacer une chaîne ne change pas son numéro logique. Si vous voulez changer la numérotation des chaînes, il faut au préalable aller dans MENU / Configuration / Affichage et régler le paramètre LCN sur NON.

15 - Changer le code secret

Votre terminal est livré avec un code secret (PIN) par défaut 0000. Le code permet de bloquer les chaînes dont vous voulez restreindre l’accès ou pour protéger la configuration du terminal.

• Allez dans MENU / Configuration / Système / Verrouillage.
• Descendez sur la ligne Ancien code, et tapez le code actuel (0000 en sortie Section avancée

d’usine). FR • Sur la ligne Nouveau code, tapez le nouveau code secret.

• Sur la ligne Confirmer le code tapez une deuxième fois le nouveau code secret.
• Si votre deuxième saisie confirme la première, le nouveau code est sauvegardé automatiquement. Notez précieusement votre mot de passe (par exemple sur le ticket de caisse).

16 - Blocage parental

Votre terminal Astrell utilise un blocage parental évolué qui vérifie, en utilisant des informations envoyées par les opérateurs, que le programme en cours peut être visualisé. Par exemple, si vous réglez une limite d’âge à 10 ans, les émissions déconseillées aux moins de 12 ans seront bloquées.

• Allez dans MENU / Configuration / Système / Verrouillage.
• Sur la ligne niveau moral, sélectionnez l’âge limite avec les flèches 34.
• Appuyez sur OK pour valider votre choix.
• Entrez votre code secret pour valider la modification.
• Si votre code est toujours 0000, changez-le comme expliqué plus haut. Note : nous ne pourrons pas être tenus pour responsables des informations (éventuellement erronées) diffusées par les opérateurs. Il arrive en effet que les informations diffusées sont inexactes ou peu précises dans le temps.

Outre des chaînes TV, le numérique terrestre permet également de diffuser des radios. Notez qu’à l’heure où nous écrivons cette notice, ce mode de diffusion n’est pas prévu en France. , vous entrez dans le mode radio. Dès que vous appuyez sur la touche

• Pourquoi l'écran reste noir ? La chaîne que vous voulez regarder est probablement cryptée. Pour information, un opérateur peut transmettre une chaîne cryptée avec une information faisant croire au terminal qu'elle est en clair. L'inverse est possible, comme pour Canal + pendant les heures en clair.
• La télécommande fonctionne mal. - Remplacez les piles par des piles neuves. - Veillez à vous éloigner au moins d’un mètre de l’appareil.
• Où brancher le décodeur Canal + ? Si vous avez un magnétoscope, laissez le décodeur branché sur la prise AV2 du magnétoscope. Si vous n’avez pas de magnétoscope, vous pouvez brancher le décodeur sur la prise VCR de l’adaptateur. Pour regarder Canal +, il faut alors sélectionner la chaîne 4 du téléviseur et mettre l’adaptateur en veille.
• France 3 ne correspond pas à ma région. Certains émetteurs diffusent deux versions régionales de France 3. La première sur la chaîne n°3, l’autre sur la chaîne n°22. Si vous n’avez pas France 3 de votre région sur la chaîne 22, c’est que votre antenne est orientée vers l’émetteur d’une région voisine.

19 - En cas de problème de réception

Pour vous aider à diagnostiquer votre problème, il peut-être utile de vous renseigner sur la position des émetteurs numériques, ainsi que les canaux UHF utilisés. Important : en cas de problème de réception en numérique terrestre, il est nécessaire de définir le plus précisément possible le symptôme exact qui vous concerne : En fonction du type de problème que vous avez, le tableau ci-dessous donne une cause possible, et une ou plusieurs solution(s) à essayer successivement. Symptôme Cause possible Vous recevez parfaitement les chaînes analogiques, mais aucune chaîne numérique. Votre antenne pointe vers un émetteur analogique, alors que les chaînes numériques sont émises sur un autre émetteur. Modifiez l’orientation de votre antenne (voir paragraphe 13 page 13). Vous recevez parfaitement les chaînes analogiques, mais aucune chaîne numérique. Vous habitez en appartement. Votre système d’antenne collective n’est pas adapté au numérique terrestre. Consultez votre propriétaire ou votre syndic de co-propriété. Vous recevez parfaitement les chaînes analogiques, mais aucune chaîne numérique. Votre zone n’est pas encore couverte par le numérique terrestre. Aucune solution dans l’immédiat. Attendez que votre zone soit couverte. Vous recevez certaines chaînes numériques correctement, mais d’autres sont mal reçues ou pas reçues du tout. Sur les chaînes que vous recevez, le niveau de réception n’est pas très élevé. En analogique, votre image n’est pas parfaite. Vous êtes situé loin de l’émetteur.

amplificateur d’intérieur.

amplificateur de mât.

une antenne plus performante.

Section avancée Solution(s) à essayer Symptôme Cause possible Solution(s) à essayer Vous recevez toutes les chaînes numériques, mais la réception est perturbée à certains moments (quand un appareil électrique s’allume, par exemple). Vous êtes perturbé par des parasites.

cordon TV qui va de la prise TV à votre terminal par un cordon à blindage renforcé.

les accessoires (répartiteurs, dérivateurs) par des produits blindés.

3 - Remplacez le câble

entre l’antenne et la prise. Vous recevez certains multiplexes (certains canaux) mais d’autres sont perturbés ou pas reçus du tout. Vous êtes victime d’échos.

1 - modifiez légèrement

l’orientation de l’antenne.

2 - remplacez l’antenne

par une nouvelle ayant des grilles anti-échos plus performantes. Vous recevez certains multiplexes (certains canaux) mais les canaux supérieurs à 60 sont perturbés ou pas reçus du tout. Votre antenne coupe le haut de la bande UHF. Procurez-vous une antenne performante sur toute la bande UHF. Vous recevez les canaux compris entre 21 et 35, mais pas ceux compris entre 36 et 69 (ou l’inverse). Votre antenne ne capte qu’une partie de la bande UHF. Procurez-vous une antenne prévue pour fonctionner sur toute la bande UHF. Votre réception est correcte la plupart du temps, mais elle est perturbée quand il pleut, ou à certains moments apparemment aléatoires. Vous êtes en limite de zone. Procurez-vous une antenne plus performante.

Qu’est-ce qu’une réception perturbée en numérique? En réception numérique, une réception perturbée se manifeste par une image qui se gèle, partiellement ou totalement, un effet «mosaïque» sur l’image, ainsi que l’interruption du son, ou des bruits bizarres qui s’ajoutent au son. Réception avec antenne d’intérieur? Les paramètres de diffusion utilisés en France ne sont pas optimisés pour la réception portable, c’est-à-dire avec une antenne d’intérieur. Il est toutefois possible de recevoir correctement avec une antenne d’intérieur si vous êtes situés à proximité d’un émetteur. Toutefois, en réception portable, on peut difficilement s’affranchir des parasites ambiants (téléphones sans fil, aspirateurs,...). Il est donc normal que la réception soit perturbée par moments. Section avancée

Adaptateur Appareil permettant de recevoir les chaînes en clair de la TNT. Analogique Nature des signaux utilisés pour la télévision terrestre depuis le milieu du 20e siècle. Avec l’arrivée du numérique, l’analogique terrestre est voué à disparaître en 2011. Canal Numéro donné à une bande de fréquence. En UHF, les canaux sont numérotés de 21 à 69. Codec Codeur / Décodeur. Moyen d’encoder un contenu audiovidéo, et de le décoder. Code PIN Numéro d’Identification Personnel = mot de passe. Emetteur Pylône truffé d’antennes qui retransmet des chaînes (numériques ou analogiques) et vers lequel il faut diriger l’antenne râteau. ATTENTION, un émetteur peut ne pas émettre toutes les chaînes disponibles. EPG Guide électronique des programmes. FTA En clair, gratuit. Vient de l’anglais free-to-air. Votre terminal peut recevoir toutes les chaînes numériques terrestres gratuites et uniquement celles-ci. Multiplex En terrestre, ensemble de chaînes émises sur la même fréquence, le même canal. Note : Pour les émetteurs en service en 2008, la liste des canaux est indiquée en fin de cette notice. Numérique Nature des signaux utilisés dans les transmissions modernes. Par rapport à l’analogique, le numérique permet de moins encombrer le spectre (ensemble des fréquences disponibles). A bande passante constante, le numérique permet de diffuser plus de chaînes que l’analogique. Les chaînes numériques existent depuis plusieurs années sur le câble et le satellite. Elle remplaceront, à terme, les chaînes analogiques en transmission terrestre. Attention, une même chaîne (ex TF1) peut être émise en analogique et en numérique. Polarisation Orientation de l’onde émise par l’émetteur. La plupart des émissions en UHF sont en horizontal. Les brins de votre râteau doivent donc être horizontaux. Terminal Equipement final d’une communication. Cet adaptateur est un terminal numérique. Terrestre Dans le cas qui nous intéresse, se rapporte aux transmissions dans l’air, par opposition à «câble» ou «satellite». TNT Télévision Numérique Terrestre.

21 - Canaux utilisés pour les émetteurs en service en 2008

Ville Gex Hirson St Quentin Montluçon site Gex Nord Est Landouzy Sud Agglomération Mt Colombis Gap agglomération Cannes Vallauris Nice Mont Alban Menton Cap Martin Grasse agglomération Aubenas Nord Privas Sud Charleville-Mezière Sury Saint Girons Sud Troyes Les Riceys Carcassonne Montagne Noire Est (V) Rodez Sud-Ouest Massif de l'Etoile Marseille Pomegues Roquevaire agglomération Caen Nord Caen Mont Pinçon Aurillac Agglomération Angoulème agglomération Ruelle agglomération La Rochelle Mireuil Saintes agglomération Bourges Collines du Sancerrois Brive Lissac Ussel Meymac Ajaccio Baie d'Ajaccio Bastia Serra di Pigno Porto Vecchio Nord-Ouest Nuit St Georges Dijon agglomération (V) Guingamp agglomération Saint Brieuc agglomération Guéret St-Léger-le-G. Bergerac Audrix agglomération Perigueux Sud Besançon Brégille Montbéliard Fort-de-la-Chaux (V) Valence Agglomération Romans-sur-Isère agglomération Evreux Agglomération Vernon agglomération Montlandon Chartres agglomération Dreux agglomération Monts d'Arrée Brest agglomération Quimper agglomération Agglomération Ales Mont Bouquet Nimes Sud-Est Toulouse Est Toulouse Pic du Midi Auch agglomération Arcachon Agglomération Caudéran Bordeaux Bordeaux Est Montpellier St-Baudille Rennes Bécherel Argenton-sur-Creuse Malicornay Tours Chissay SectionTour avancée Grenoble sans Venin Voiron Montaud Blois agglomération Roanne Agglomération

Sud-Est Toulouse Est Pic du Midi Auch agglomération Arcachon Agglomération Caudéran Bordeaux Bordeaux Est Montpellier St-Baudille Ville site Rennes Bécherel Gex Gex Nord Est Argenton-sur-Creuse Malicornay Hirson Landouzy Chissay St Tours Quentin Sud Grenoble Tour sans Venin Montluçon Agglomération Voiron MtMontaud Colombis Gap Blois agglomération Roanne Agglomération Cannes Vallauris St Etienne Croix Guizay Nice MontduAlban Le Puy-en-Velay Agglomération Menton Cap Martin Nantes Nantes Sud Est Grasse agglomération Orléans La Plaine Poteau Aubenas Nord Agen Agglomération Privas Sud Nord Charleville-Mezière Sury Cahors Saint Girons Sud Villeneuve sur Lot Troyes LesNord Riceys Mende Agglomération Carcassonne Montagne Noire Angers Rochefort-sur-Loire Est (V) Rodez Cherbourg Digosville Sud-Ouest Mortain agglomération Massif de l'Etoile Marseille Saint Lo agglomération Pomegues Reims Hautvilliers Roquevaire agglomération Chaumont Chalindrey Cognelot Caen le Nord Caen St Dizier agglomération Mont Pinçon Laval Mont Rochard Aurillac Agglomération Nancy Malzéville Angoulème agglomération Longwy Bois des Châ Ruelle agglomération Willercourt La Rochelle Mireuil Bar le Duc Saintes agglomération Verdun Septsarges Bourges Collines du Sancerrois Lorient Ploemeur Brive Lissac Vannes Landes les Lanvaux Ussel Meymac Forbach Kreutzberg Ajaccio Baie d'Ajaccio Metz Luttange Bastia Serra di Pigno Sarrebourg Donon Porto Vecchio Nord-Ouest Lambersart Nuit St Georges Lille Dijon Bouvigny (V) agglomération Dunkerque Mont des Cats Guingamp agglomération Maubeuge Rousies Saint Brieuc agglomération Valencienne Marly Guéret St-Léger-le-G. Alençon Monts d'Amain Bergerac Audrix Boulogne s/ mer Mont Lambert agglomération Perigueux Clermont-Ferrand Puy de Dôme Sud Bayonne Rhune Besançon Brégille Perpignan Pic de Neulos(V) Montbéliard Fort-de-la-Chaux Strasbourg Nordheim Valence Agglomération Montmélian Le Fort Romans-sur-Isère agglomération Mulhouse Belvédère Evreux Agglomération Fourviere Vernon agglomération Lyon Mont Pilat Montlandon Chartres Vesoul agglomération Autun Bois du Roi Dreux agglomération Le Creusot Mont Saintd'Arrée Vincent Monts Brest Macon Bois de Cenves agglomération Le Mans Mayet Quimper agglomération Chambéry Mont du Chat Agglomération Ales St Jean de Maurienne Est Mont Bouquet Annecy Agglomération Nimes Sud-Est Cluses Cluses Nord Est Toulouse Est Toulouse Sud Villebon Pic /du Midi Nord / Sannois Auch agglomération Paris Est / Chennevieres Arcachon Agglomération Tour Eiffel Caudéran Bordeaux Dieppe Agglomération Bordeaux Est Le Havre Harfleur Montpellier St-Baudille Neufchâtel-en-Bray Croixdalle Rennes Bécherel Rouen Rouen Sud Argenton-sur-Creuse Malicornay Meaux Agglomération Tours Chissay Mantes Maudétour Grenoble Tour sans Venin Niort Canton de Melle Voiron Montaud Parthenay Amailloux Blois agglomération Abbeville Maison Plaine Roanne Agglomération Saint St Etienne du Just Guizay SectionCroix avancée Amiens agglomération Le Puy-en-Velay Agglomération Albi Agglomération Nantes Nantes Sud Est Hyères Cap Benat Orléans La Plaine Poteau Saint-Raphaël Pic de l'Ours Agen Agglomération Toulouse

Section avancée Nantes Sud Est

France 2 France 3 France 5 Arte La Chaîne parlementaire Chaînes locales

*Non reçues par ce terminal Astrell. Exemple : TF1 est sur le multiplexe R6. TF1 est donc émise sur le canal 46 à Avigon (Dpt 84).
