AV2D - Équipement audio professionnel FAR AUDIO - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Haut-parleur numérique professionnel actif
Marque et modèle	FAR AUDIO AV2D
Alimentation électrique	220 V ou 110 V, commutation automatique, fusible intégré
Niveau sonore maximal	117 dB SPL (2 enceintes à 1 m)
Entrées audio	Analogique (XLR), numérique AES/EBU (XLR) et SPDIF (cinch)
Sorties audio	Numérique AES/SPDIF (XLR) pour liaison en cascade
Connectivité réseau	Entrée/sortie réseau (mini-jack stéréo) pour commande maître/esclave
Plage de réglage du volume	-40 dB à +23 dB
Pas de réglage du volume	0,5 dB par cran
Sensibilités d'entrée analogique	-10 dBu, 0 dBu, +4 dBu, +16 dBu
Formats d'entrée supportés	Analogique, AES/EBU, SPDIF (détection automatique ou forcée)
Adresse réseau	1 à 99, réglable via le panneau
Modes de fonctionnement	Maître (Master) ou Esclave (Slave)
Préréglages intégrés (Presets)	5 : Flat, Academy, Car club, Custom, et un utilisateur
Égalisation	Bass, Mid, High tilt (réglage de +1 dB à -3 dB)
Fonction Mute	Oui, via le bouton central
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Débrancher avant tout nettoyage.
Sécurité	Ne pas attribuer la même adresse à deux enceintes. Réduire le volume avant de connecter une source numérique.
Dimensions (L x H x P)	Non spécifiées dans la notice
Poids	Non spécifié dans la notice

FOIRE AUX QUESTIONS - AV2D FAR AUDIO

Comment régler le volume sur le haut-parleur AV2D ?

Utilisez les boutons de gauche et de droite pour naviguer jusqu'à l'écran de volume. Ensuite, les boutons haut et bas permettent d'augmenter ou diminuer le volume par pas de 0,5 dB, de -40 dB à +23 dB.

Comment activer le mode Mute ?

Appuyez une fois sur le bouton central pour activer ou désactiver le Mute. Le statut s'affiche sur l'écran.

Quelle est la différence entre les modes Master et Slave ?

En mode Master, le haut-parleur contrôle les autres. Les modifications effectuées sur le maître se répercutent sur les esclaves. En mode Slave, les réglages locaux ne s'appliquent qu'à cet appareil.

Comment choisir un preset ?

Naviguez jusqu'au menu 'Courbe Preset' avec les boutons gauche/droite, puis sélectionnez parmi les 5 presets : Flat, Academy, Car club, Custom ou un preset utilisateur.

Comment sélectionner le format d'entrée (analogique ou numérique) ?

Dans le menu 'Format d'entrée', vous pouvez choisir Automatique (détection prioritaire AES, SPDIF puis analogique) ou forcer manuellement l'un des trois formats.

Quels réglages de sensibilité sont disponibles en entrée analogique ?

Quatre sensibilités sont disponibles : -10 dBu, 0 dBu, +4 dBu et +16 dBu. Pour une utilisation professionnelle, choisissez +4 dBu.

Comment éviter les conflits d'adresse entre plusieurs haut-parleurs ?

Attribuez une adresse unique (de 1 à 99) à chaque haut-parleur via le menu 'Adresse'. Ne jamais donner la même adresse à deux appareils.

Comment connecter le haut-parleur en liaison stéréo numérique ?

Connectez le signal AES/SPDIF sur l'entrée du premier haut-parleur, réglez-le sur canal A. Reliez la sortie numérique à l'entrée du second, réglez-le sur canal B.

Quels sont les réglages d'égalisation disponibles ?

Dans le menu 'Room adjust', vous pouvez régler les graves, médiums et aigus via les paramètres Bass, Mid et High tilt, de +1 dB à -3 dB.

Comment entretenir le haut-parleur AV2D ?

Débranchez l'appareil avant tout nettoyage. Utilisez un chiffon doux et sec pour dépoussiérer le boîtier. Évitez les produits chimiques ou abrasifs.

MODE D'EMPLOI AV2D FAR AUDIO

Avant d'utiliser ce merveilleux outil, contrôlez les points suivants :

A. Généralités.

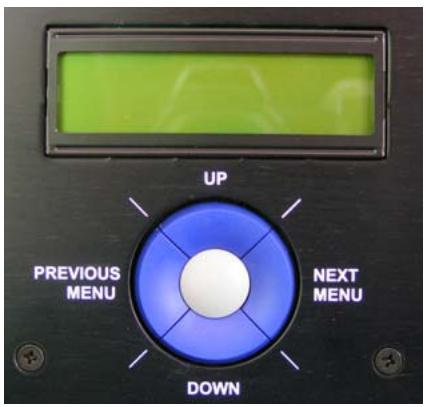

Le panneau de commande est séparé en deux zones.

1. L'écran 2 lignes permet de visualiser le statut ou le réglage en cours.
2. Les boutons de contrôle.

Nom Du Haut Parleur
Format D'entrée	Master Ou Slave	Courbe Preset	Courbe Utilisateur

La ligne supérieure affiche au démarrage le nom de référence du haut-parleur. La ligne inférieure affiche les points principaux ou les statuts de réglages.

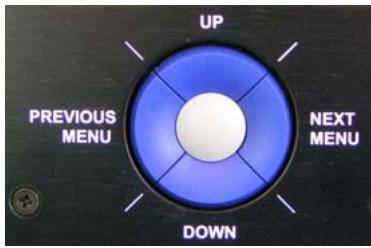

Il y a 5 boutons de commande :

• Le bouton central active/désactive le mute.
• Les boutons de gauche et de droite permettent de se déplacer dans les menus.
• Celui de gauche pour le niveau précédent.
• Celui de droite pour le niveau suivant.
• Lorsque vous êtes sur la position à modifier, utilisez la touche du dessus pour incrémenter la valeur et la touche du dessous pour décrémenter la valeur.

Pour résumer : de gauche à droite, je me déplace dans le menu.

de haut en bas, je modifie les réglages

B. Contrôle de volume

À l'aide des curseurs de droite et de gauche, se placer sur la bonne position.

À l'aide des curseurs du dessus ou du dessous, sélectionner la valeur désirée.

Min - 40 dB

Max + 23 dB

Progression par pas de 0.5 dB via les boutons supérieurs ou inférieurs.

Chaque clic présente 0.5 dB

Pour avoir accès au réglage de volume, cliquez sur le bouton de droite une fois pour sortir de l'écran de départ. Puis cliquez une fois sur le bouton de gauche. Vous êtes à présent dans le menu principal qui débute avec le volume.

Le bouton central correspond au mute.

Pressez sur le bouton central pour activer le mute.

C. Network N° ou numéro d'adressage.

ATTENTION : ne jamais donner la même adresse à deux haut-parleurs identiques sous peine de conflits.

A l'aide du curseur de droite se placer sur la bonne position.

A l'aide du curseur du dessus ou du dessous sélectionner la valeur désirée.

Le grand intérêt du HP numérique FAR est qu'il est totalement autonome et donc interchangeable. Il faut lui donner une adresse entre 1 et 99.

Cette adresse n'est utilisée que lorsque l'on veut piloter les haut-parleurs ou que l'on branche une télécommande sur le haut-parleur. Il existe quatre types de télécommandes.

1. Le haut-parleur lui-même. En effet, le panneau arrêté de votre haut-parleur peut contrôler les autres haut-parleurs. Pour cela il faut placer le haut-parleur contrôleur en position maître ou master et tous les autres haut-parleurs en esclave ou slave. (voir chapitre master/slave).

2. La télécommande CP01

Le CP01 est la reproduction du panneau arrêté de votre haut-parleur. Il a donc en mémoire toutes les fonctions équivalentes. Voir chapitre télécommande.

Il sera donc considéré comme maître ou master, tous les haut-parleurs seront donc des esclaves (voir chapitre maître/esclave)

3. Le PC SFPC01

Le SFPC01 est la commande la plus puissante permettant de contrôler votre système dans les moindres détails.

Description voir chapitre télécommande.

4. Le palm via bluetooth SFPM01.

Le SFPM01 est identique au SFPC01 mais il a l'avantage de piloter le système entier à distance. Description voir chapitre télécommande.

Il est évident qu'il ne faut jamais donner deux fois la même adresse à deux haut-parleurs (cela crée évidemment un conflit qui empêchera la télécommande de contrôler les haut-parleurs).

D. Input selection: sélection d'entrée.

À l'aide du curseur de droite, se placer sur la bonne position.

À l'aide du curseur du dessus ou du dessous, sélectionner la valeur désirée.

Si vous êtes en mode automatique, le HP trouvera de lui-même le signal qui lui est injecté. Il a le choix dans les 3 formats suivants :

Analogue

AES

SPDIF

Il désignera automatiquement le plus performant, soit le AES, il désignera ensuite le SPDIF et pour finir, s'il ne détecte pas de signal digital, il permutera en analogique.

Il vous est aussi possible de forcer une entrée.

Ainsi par exemple, vous pouvez connecter le signal AES à la sortie de la console et le signal analogue à la sortie machine.

En forçant l'un ou l'autre, vous pourrez écouter avec ou sans traitement.

Attention : lorsque vous vous connectez à une source digitale (AES/SPDIF), le niveau sonore fait partie du signal, veillez donc à diminuer le niveau jusqu'à -20 dB au minimum.

Lorsque vous êtes connectés en analogue, vous devez vérifier la sensibilité d'entrée sélectionnée : -10 dBu ; 0 dBu ; +4 dBu ; +16 dBu.

E. Sensitivity // sensibilité

À l'aide du curseur de droite, se placer sur la bonne position.

À l'aide du curseur du dessus ou du dessous, sélectionner la valeur désirée.

Lorsque vous êtes connectés en analogique, vous devez sélectionner une des 4 sensibilités disponibles.

• -10 dB
• 0 dB
• +4 dB
• +16 dB
• Si vous avez trop de niveau, allez jusqu'à +16 dB.
• Si vous avez trop peu de niveau, allez jusqu'à 0 dB ou -10 dB.

En utilisation professionnelle, placez-vous en +4.

Les normes Dolby recommandent à la position d'écoute un niveau de 85 dB.

Réglez donc avec un bruit rose un niveau de 0 dB à la console, puis réglez sur le haut-parleur le niveau pour que le niveau sonore à la position d'écoute soit de 85 dB.

En analogique, utilisez la sensibilité d'entrée et le réglage de niveau afin d'obtenir les 85 dB.

En numérique, réglez le niveau jusqu'à obtention des 85 dB.

F. Channel A Channel B // Canal A Canal B

À l'aide du curseur de droite, se placer sur la bonne position.

À l'aide du curseur du dessus ou du dessous, sélectionner le canal désiré A ou B.

Le signal digital est composé du canal gauche (A) et du canal droit (B).

En digital (AES ou SPDIF), sélectionner le canal A dans le haut-parleur qui reçoit le signal en premier.

Sélectionner le canal B dans le haut-parleur qui reçoit le signal en second.

Si vous sélectionnez 2 fois le A, vous écoutez 2 fois le canal gauche.

Si vous sélectionnez 2 fois le B, vous écouterez 2 fois le canal droit.

Une sorte de mono.

Pour la stéréo, il faut obligatoirement choisir A sur le premier haut-parleur et B sur le deuxième haut-parleur.

Pourquoi A et B et non left et right ?

Tout simplement parce que ce sont des paires et qu'elles peuvent être utilisées à d'autres positions. Par exemple une paire centre + sub.

G. Master slave // maître esclave

À l'aide du curseur de droite, se placer sur la bonne position.

À l'aide du curseur du dessus ou du dessous, sélectionner la position désirée Master ou Slave.

L'avantage du digital est le transfert de données.

Si vous voulez commander un haut-parleur par un autre, il faut se mettre en position master pour celui qui commande et slave pour celui ou ceux qui seront commandés.

Ainsi, si le haut-parleur n° 1 est nommé master, et que vous réalisez des modifications, ces modifications seront aussi réalisées sur les haut-parleurs esclaves.

Ainsi, si vous apportez des modifications à un haut-parleur esclave, les modifications ne seront valables que pour ce haut-parleur. Bien évidemment, il faut relier les haut-parleurs entre eux via du câble symétrique avec connecteur mini jack stéréo.

H. Sélection de courbe

À l'aide du curseur de droite, se placer sur la bonne position.

À l'aide du curseur du dessus ou du dessous, sélectionner la référence désirée.

Afin de permettre souplesse et efficacité, vous pouvez choisir entre 5 presets différents.

• Flat
• Academy : pour mixage film ; TV : pour le mixage broadcast.
• Car club : pour simuler les sensations dans une discothèque ou dans une voiture.
• Custom

I. Ajustement de la pièce

À l'aide du curseur de droite, se placer sur la bonne position.

À l'aide du curseur du dessus ou du dessous, sélectionner la valeur désirée.

Le premier ajustement de la pièce est d'office flat. Les 4 presets suivants peuvent recevoir des courbes correspondant aux préférences de 4 différents ingénieurs du son.

À l'aide du curseur de droite, se placer sur la bonne position.

À l'aide du curseur du dessus ou du dessous, sélectionner la valeur désirée.

Une égalisation de base peut être réalisée via les 3 réglages suivants : bass, mid et high tilt. Possibilité de grimper en +1 dB et en négatif -3 dB.

K. Shelf adjust : low high

À l'aide du curseur de droite, se placer sur la bonne position.

À l'aide du curseur du dessus ou du dessous, sélectionner la valeur désirée.

Le réglage du grave et des hautes fréquences en fonction de la proximité et de la position.

Possibilité d'augmenter de +1 dB et de diminuer de -3 dB.

L. Connexions

Le haut-parleur digital FAR se connecte comme n'importe quel autre haut-parleur.

• Connexion électrique

220 V ou 110 V pour le raccordement au réseau électrique.

Power switch (+Fuse) pour allumer ou éteindre votre haut-parleur.

• Connexions audio

Audio : digital AES ou SPDIF

In : première connexion à la paire digitale. N'oubliez pas de placer le haut-parleur en position A.

Out : sortie pour la deuxième connexion sur un deuxième haut-parleur.

Il faut donc se connecter sur l'entrée IN du deuxième haut-parleur.

N'oubliez pas de placer le deuxième haut-parleur en position B.

Les signaux SPDIF et AES sont presque identiques. Pour plus de sécurité et pour une meilleure stabilité, préférez une adaptation entre SPDIF vers AES via un symétriseur pour pouvoir bénéficier de la protection galvanique du transfo d'entrée de la ligne AES.

Audio : analogique

Entrée uniquement. Comme n'importe quel haut-parleur.

Network : In - Out : pour relier les haut-parleurs entre eux, utilisez les entrées et sorties réseau.

Le premier cas montre les haut-parleurs reliés entre eux. Ne pas oublier de nommer les haut-parleurs maîtres et les haut-parleurs esclaves.

Le deuxième cas montre tous les haut-parleurs connectés entre eux et connectés à une télécommande. Ne pas oublier de nommer tous les haut-parleurs en esclaves puisque la télécommande est maître. Le deuxième cas montre tous les haut-parleurs connectés entre eux et connectés à un PC de contrôle, idem précédent.

M. Caractéristiques techniques

• Haut-parleurs

Sensibilité

Niveau de pression maximal 117 dB

(2 enceintes @ 1 m)
