| Type d'appareil | Cuisinière mixte pose libre |
| Type de cuisson | Mixte (gaz et électrique) |
| Nombre de foyers | 4 |
| Type de four | Électrique multifonction |
| Capacité du four | Non précisé |
| Programmateur | Électronique |
| Type d'allumage | Électrique |
| Type de porte | Abattante |
| Matériau de la table de cuisson | Acier inoxydable |
| Dimensions (L x H x P) | Non précisé |
| Couleur | Blanc ou inox |
| Consommation électrique | Non précisé |
| Sécurité | Arrêt automatique gaz |
| Type de commandes | Manettes rotatives |
| Accessoires four | Grille et lèchefrite |
| Type d'installation | Pose libre |
FOIRE AUX QUESTIONS - GI6130WC GORENJE
Questions des utilisateurs sur GI6130WC GORENJE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Réfrigérateur encastrable au format PDF gratuitement ! Retrouvez votre notice GI6130WC - GORENJE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GI6130WC de la marque GORENJE.
MODE D'EMPLOI GI6130WC GORENJE
Nous vous remercions
de la confiance que vous nous avez manifestée en achetant un appareil de notre marque.
Nous vous fournissons une notice détaillée qui vous facilitera l'utilisation de cet appareil et vous permettra de vous familiariser rapidement avec lui.
Vérifiez d'abord que l'appareil n'a subi aucun dommage durant le transport. Si vous constatez une quelconque avarie, veuillez contacter immédiatement le détaillant chez qui vous l'avez achété ou l'entrepôt régional dont il provient. Vous trouverez le numéro de téléphone sur la facture ou le bon de livraison.
Ces instructions s'appliquent uniquement au pays dont le symbole figure sur l'appareil. EN L'ABSENCE de symbole, il convient de se reporter à la réglementation et aux normes en vigueur dans votre pays pour installer l'appareil et l'adapter à un autre type de gaz.
Cet appareil doit être raccordé selon les réglementations et normes en vigueur et ne doit être utilisé que dans une pièce bien aérée. Lisez attentivement ces instructions avant de raccorder ou d'utiliser l'appareil.
La notice d'utilisation est également disponible sur notre site web :
http://www.gorenje.com
Information importante
Conseil, note
| 4 CONSIGNES DE SECURITE 9 Avant de raccorder l'appareil 10 CUISINIÈRE MIXTE POSE LIBRE 14 Bandeau de commandes 15 Caractéristiques de l'appareil - plaque signalétique | PRÉSENTATION |
| 16 UTILISATION DE L'APPAREIL 16 Avant la première utilisation 16 Plan de cuisson (selon le modele) 19 Four 22 Choix des réglages 24 Sélection des fonctions complémentaires / extras 26 Démarrage de la cuisson 26 Arrêt du four 27 Description des modes de cuisson & tableaux de cuisson | UTILISATION DE L'APPAREIL |
| 43 ENTRETIEN & NETTOYAGE 44 Nettoyage conventionnel du four 44 Brûleurs 45 Nettoyage du four avec la fonction aqua clean 46 Démontage et nettoyage des gradins en fil et des glissières téléscopiques 47 Nettoyage et installation des parois catalytiques amovibles 48 Nettoyage de la voùte du four 49 Démontage et remontage de la portedu four (selon le modele) 52 Démontage et remontage des vitres de la porte 54 Remplacement de l'ampoule | ENTRETIEN & NETTOYAGE |
| 55 MISE EN GARDE ET SIGNALISATION DES ERREURS | GUIDE DE DÉPANNAGE |
| 57 INSTALLATION ET RACCORDEMENT 63 TABLEAU DES INJECTEURS 65 MISE AU REBUT | DIVERS |
Veuillez LIRE attentivement CETTE NOTICE et gardez-la à portée de MAIN pour la consulter ultréireulement.
Les enfants à partir de 8 ans et les personnes à capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience ou de connaissances peuvent utiliser cet appareil à condition de rester sous la surveillance d'un adulte responsable, d'avoir reçu des instructions préalables sur la manière de s'en servir en toute sécurité, et d'avoir compris les risques auxquels ils s'exposent. Ne laissez pas les enfants jouer avec l'appareil; surveillez-les s'ils procédent à son nettoyage ou à son entretien.
ATTENTION : durant la cuisson, l'appareil et certains de ses éléments accessibles peuvent être brûlants. Faites très attention à ne pas toucher les résistances. Maintenez les enfants de moins de 8 ans à l'écart de l'appareil à moins de les surveiller en permanence.
ATTENTION : les parties accessibles de l'appareil peuvent être très chaudes durant l'utilisation. Maintenez les jeunes enfants à l'écart du four.
ATTENTION : durant la cuisson, certains éléments accessibles de l'appareil peuvent être brûlants. Empêchez les enfants de s'approcher du four.
ATTENTION : risque d'incendie : ne laissez aucun objet sur le plan de cuisson.
ATTENTION : sur une table de cuisson, les fritures peuvent dégénérer un risque d'incendie si vous ne les surveillez pas. Ne tentez JAMAIS d'eteindre le feu avec de l'eau, mais mettez immédiatement l'appareil à l'arrêt, puis posez un couvercle sur le récipient et essayez d'étouffer les flammes avec une couverture antifeu.
ATTENTION : la cuisson doit être surveillée. Même une cuisson brève doit être surveillée en permanence.

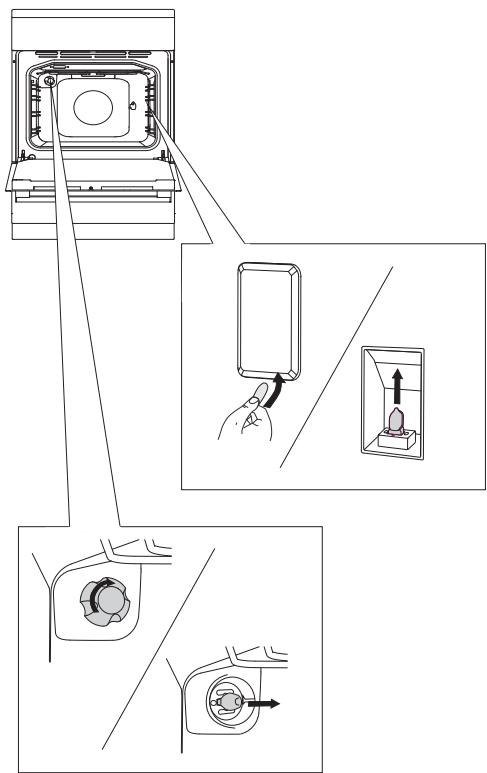

ATTENTION : avant de remplacer l'ampoule, mettez l'appareil hors tension afin de prévenir tout risque d'électrocution.
Cet appareil est destiné exclusivement à la cuisson des aliments. Ne vous en servez pas pour un autre usage, par exemple pour chauffer la pièce.
ATTENTION : employez exclusivement les protections prévues par le fabricant de l'appareil de cuisson, ou recommandées par le fabricant dans la notice d'utilisation, ou encore intégrées à l'appareil. L'utilisation d'un dispositif de protection inapproprié peut provoquer des accidents.
ATTENTION: si la surface est fêlée, coupez l'alimentation électrique de l'appareil afin d'éviter le risque d'un choc électrique.
Pour raccorder l'appareil, utilisez un cable de 5 × 1,5 ~mm^2 de type H05VV-F5G1,5 ou supérieur. Ce cable doit être installé par un technicien du service après-vente ou un professionnel qualifié.

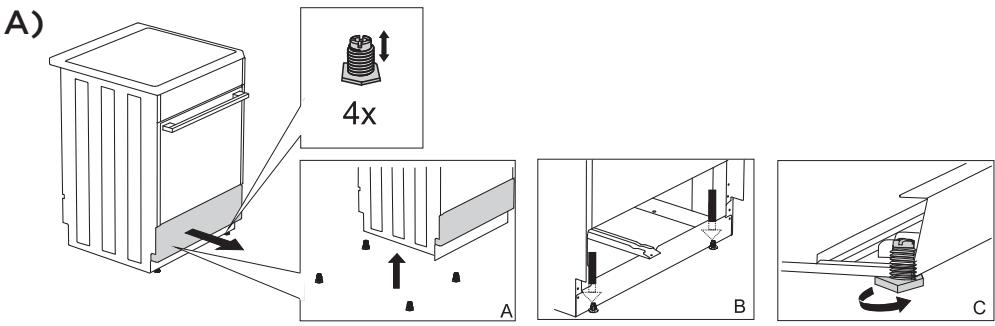

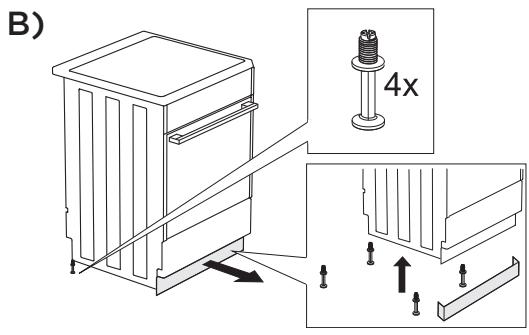

L'appareil est prévu pour être installé directement sur le sol, sans aucun socle ni support supplémentaire.
Ne placez pas d'objets métalliques tels que couteaux, cuillères, fourchettes ou couvercle sur les foyers, car ces ustensiles peuvent devenir extrêmement chauds.
Après utilisation, mettez les foyers à l'arrêt en activant leurs commandes et ne vous reposez pas uniquement sur le détecteur de récipient.
N'utilisez pas de détergents fortement abrasifs ou de raclettes métalliques tranchantes pour nettoyer la porte en verre du four / le couvercle en verre de la cuisinière (selon le cas) car ils pourraient rayer la surface. Ces dommages pourraient entraîner des fissures sur le verre.
N'installez pas l'appareil derrière une porte décorative afin d'éviter la surchauffe.
Ne nettoyez jamais la table de cuisson avec un appareil à vapeur ou à haute pression : vous vous exposeriez à un risque de choc électrique.
Si le câble d'alimentation est endommagé, faites-le remplacer par le fabricant ou un technicien du service après-vente agréé afin d'éviter tout risque éventuel.

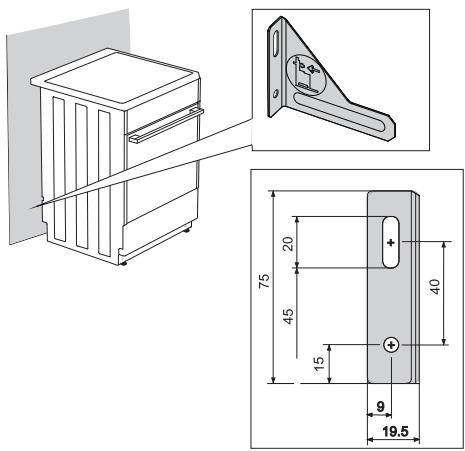

- ATTENTION : risque de basculement.
- ATTENTION : afin d'éviter que l'appareil bascule, il faut installer un dispositif de stabilisation. Consultez la notice d'installation.
Utilisez exclusivement la sonde thermométrique prévue pour ce four.
Avant de soulever le couvercle, vérifie qu'il est propre et ne compte aucun résidu liquide. Le couvercle peut être laqué ou en verre; ne le rabattez pas tant que les foyers n'ont pas complètement refroidi.

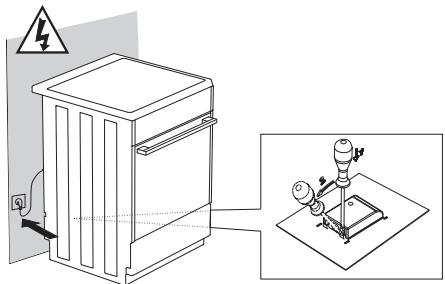

L'appareil doit être raccordé par un câblage fixe conforme aux normes électriques en vigueur.
L'appareil doit être raccordé par un câblage fixe comptant un dispositif de déconnexion. Le câblage fixe doit être conforme aux normes électriques en vigueur.
Cet appareil est destiné exclusivement à la cuisson des aliments. Ne vous en servez pas à d'autres fins, par exemple pour chauffer la pièce, sécher les animaux (de compagnie ou autres), le papier, les textiles, les herbes aromatiques, etc. car cela pourrait entraîner des blessures ou un incendie.
Seul un professionnel agréé par la compétence du gaz ou un technicien de notre service après-vente est habilité à procéder au raccordement de l'appareil. En outre, le raccordement devra être réalisé conformément à la législation en vigueur dans votre pays et aux prescriptions techniques de votre fournisseur de gaz.
Les interventions et réparations effectuées par des personnes non qualifiées présentent un risque d'explosion, de choc électrique ou de court-circuit qui peuvent provoquer des blessures aux personnes ou des dommages à l'appareil. Confiez toute intervention à un professionnel agréé.
Avant de commencer l'installation, vérifie si les conditions de raccordement de votre domicile au réseau de gaz (type de gaz et pression) correspondent aux caractéristiques techniques de votre appareil.
Les conditions de raccordement de votre appareil figurent sur sa plaque signalétique.
L'appareil n'est pas raccordé à un tuyau d'évacuation des fumées de combustion. Il doit être installé et raccordé conformément à la réglementation et aux normes régissant le raccordement. Vous devez une attention particulière aux exigences concernant l'aération.

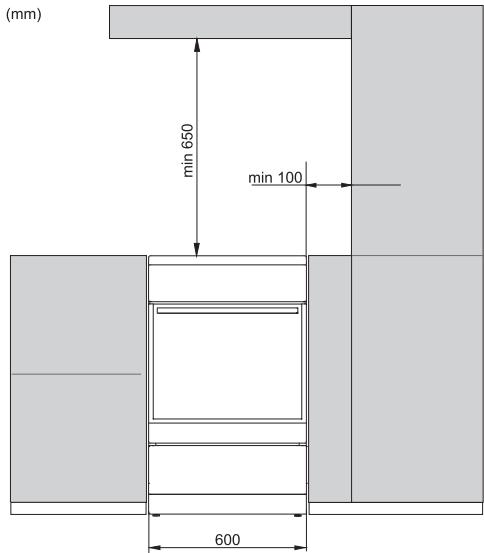

L'appareil est de la classe 2/1. S'il est placé dans une rangée de meubles, il peut toucher des deux côtés les éléments adjacent. Il est possible d'installer d'un côté un meuble plus haut que l'appareil, à condition qu'il soit à une distance d'au moins 10 cm ; dans ce cas, le meuble installé de l'autre côté devra avoir la même hauteur que l'appareil.
N'installez pas l'appareil près d'une source de chaleur telle qu'un poêle à bois ou à charbon, car la haute température à proximité peut endommager la cuisinière.
Fermez l'arrivée principale de gaz si vous prévoyez de ne pas utiliser l'appareil pendant un certain temps (avant de partir en vacances par exemple).
Les charnières de la porte du four peuvent s'abimer en cas de surcharge ; ne posez aucun récipient lourd sur la porte ouverte et ne vous y appuyez pas quand vous nettoyez l'intérieur du four. Ne montez pas sur la porte ouverte et ne laissez pas les enfants s'y asseoir dessus.
Le fonctionnement de l'appareil est sûr avec ou sans glissières.
Si le câble d'alimentation est endommagé, faites-le remplacer par le fabricant ou un technicien du service après-vente/agréé afin d'éviter tout risque éventuel.
Si vous remarquez un défaut sur le tuyau de gaz ou si vous sentez une odeur de gaz dans la pièce:
- fermez immédiatement le robinet d'arrivée de gaz au niveau de la bouteille ou de la tuyauterie fixe,
- éteignez tout feu, y compris les cigarettes, cigares et pipes,
- ne mettez aucun appareil électrique en marche (y compris l'éclairage),
- aérez bien la cuisine - ouvrez les fenêtres,
- contactez immédiatement le service après-vente ou un professionnel agréé par le distributeur de gaz naturel.
Ne tapissez pas le four avec des feuilles d'aluminium et évitez de poser des plats ou des moules directement sur la sole. En empêchant l'air de circuler, la feuille d'aluminium nuirait à une cuisson convenable et abimerait le revêtement en émail.
Lorsque le four est en service, la porte chauffe. Pour améliorer la protection et réduire la température de la face externe de la porte, une troisième vitre a été intégrée (uniquement sur certains modèles).
Les charnières de la porte du four peuvent s'abimer en cas de surcharge ; ne posez aucun récipient lourd sur la porte ouverte et ne vous y appuyez pas quand vous nettoyez l'intérieur du four. Ne montez pas sur la porte ouverte et ne laissez pas les enfants s'y asseoir dessus.
Veillez à ce que les fentes d'aération ne soient jamais recouvertes ni obstruées d'aucune manière.
ATTENTION : durant son utilisation, un appareil de cuisson à gaz dégage de la chaleur, de la vapeur d'eau et des sous-produits de combustion dans la pièce où il est installé. Veillez à bien aérer la cuisine, surtout lorsque l'appareil est en service : laissez dégagées les ouvertures naturelles d'aération ou installez un dispositif de ventilation mécanique (hotte aspirante).
L'usage intensif et prolongé de l'appareil peut nécessiter une aération complémentaire, par exemple l'ouverture d'une fenêtre ou le passage à une vitesse d'aspiration supérieure de la hotte, si vous en possédez une.
L'appareil est lourd. Il faut deux personnes pour le transporter.
Avant de raccorder l'appareil
Lisez attentivement la présente notice d'utilisation avant de raccorder l'appareil. Les réparations ou réclamations résultant d'une utilisation ou d'un raccordement non conforme ne sont pas couvertes par la garantie.

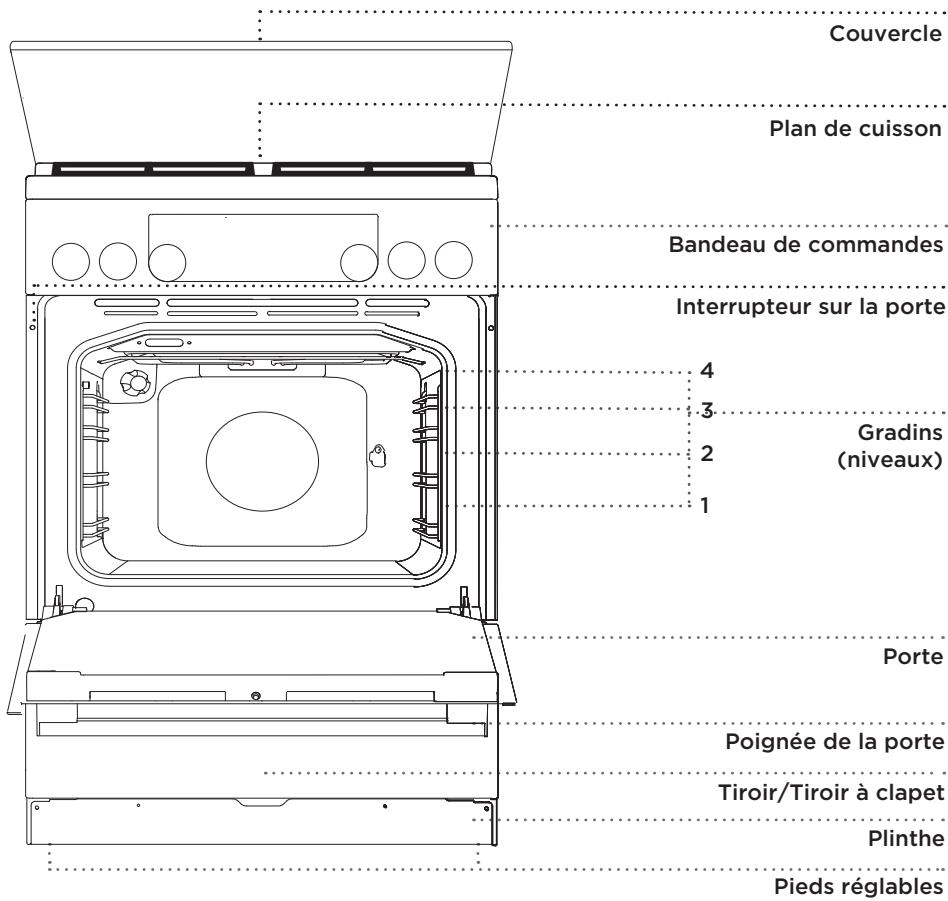

Description du FOUR et de ses équipements (selon le modèle)
Cette notice a été rédigée pour plusieurs appareils ayant des équipements différents; il est donc possible qu'elle décrive des fonctions et des équipements qui ne sont pas disponibles sur votre modèle.
Couvercle de la cuisinière
Avant de soulever le couvercle, vérifie qu'il est propre et ne compte aucun résidu liquide. Le couvercle de la cuisine peut être laqué ou en verre; ne le rabattez pas tant que les foyers n'ont pas complètement refroidi.
Le symbole sur le produit ou sur son emballage indique que le couvercle en verre peut se briser si on l'expose à la chaleur. Avant de le rabattre, éteignez tous les brûleurs.
TIROIR de l'appareil
Ne rangez pas dans le tiroir, situé sous le four, des produits explosifs, volatiles, ou peu résistants à la chaleur (papier, torchons, sacs en plastique, détergents, aérosols) car ils peuvent prendre feu lorsque le four est en marche et provoquer un incendie.
Boutons rétractables
Appuyez d'abord légèrement sur le bouton pour le faire ressortir du bandeau de commandes, puis tournez-le.
Après chaque utilisation, tournez le bouton sur la position "Arrêt" et enforcez-le légèrement pour qu'il reprene sa position initiale. Le bouton ne peut semettre en position rétractée que s'il est régle sur "Arrêt".
Voyants de contrôlé
Lorsque le four est en marche, le voyant jaune est allumé.
Le voyant jaune est allumé quand une fonction quelconque de l'appareil est active (selon le modèle).
Le pourtour du bouton actif s'illumine lorsque l'une des fonctions qu'il commande est sélectionnée.
L'éclairage intérieur du four s'allume automatiquement une fois que le mode de cuisson est sélectionné.

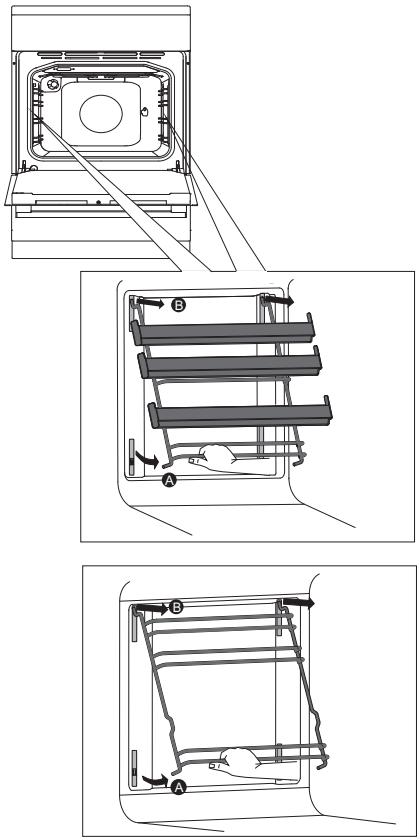

Gradins en FIL
Les gradins en fil permettent de cuire les préparations sur quatre niveaux (veuillez noter que les gradins sont numérotés à partir du bas).

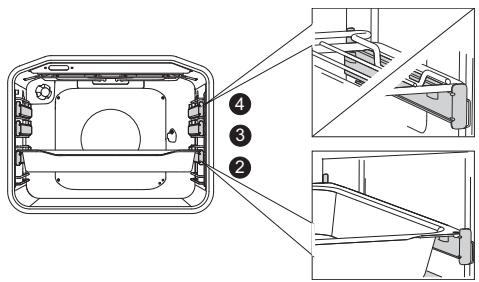

Glissières télescopiques extractibles
On peut insérer les glissières télescopiques aux 2ème, 3ème et 4ème niveaux. Elles peuvent être partiellement ou totalement extensibles.
Gradins emboutis
Le four est équipé de gradins emboutis sur trois niveaux; ils permettent d'insérer la grille.
Interrupteur sur la porte du FOUR
L'interrupteur désactive les résistances et le ventilateur lorsqu'on ouvre la porte pendant la cuisson; il les remet en marche quand on la referme.
Ventilateur de refroidissement
L'appareil est équipé d'un ventilateur qui refroidit la carrosserie, la porte du four et le bandeau de commandes. Le ventilateur fonctionne encore quelque temps après l'arrêt du four pour accélérer le refroidissement de l'appareil.
Équipements et accessoires du FOUR (selon le modèle)
Utilisez des PLATS À RÖTIR pour la cuisson de tout type de viande, poissons et légumes de même que pour recueillir la graisse qui s'écoule des aliments que vous faites cuire sur la grille du four.
La GRILLE est prévue pour la cuisson au grill. Vous pouvez aussi y poser les plats, cocottes ou moules contenant les préparations à cuire.

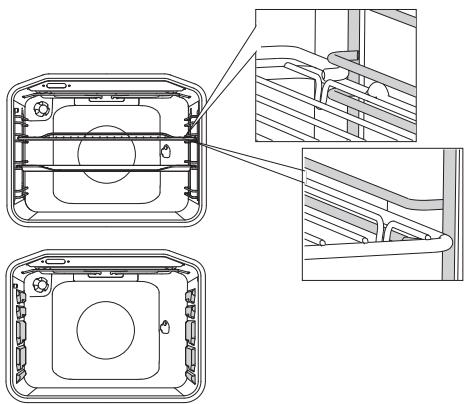

La grille comporte un taquet dérrière. Il faut donc la soulever légèrement avant pour la sortir du four.
La PLAQUE À PÂTISSERIE est prévue pour la cuisson des gâteaux.
Le PLAT MULTI-USAGE PROFOND sert à la cuisson de la viande et des gâteaux contenant beaucoup de liquide. Vous pouvez aussi l'utiliser en tant que le chefrite.
Lorsque vous cuisez vos préparations avec le plat multi-usage, ne le placez pas sur le premier gradin, en bas du four. Vous pouvez le mettre au premier niveau seulement lorsqu'il vous sert de lèchefrite pour la cuisson au grill ou à la broche.
Vous devez insérer la grille, la plaque à pâtisserie, le plat en verre et la lèchefrite dans l'espace situé entre les deux fils formant le gradin.
Si vous four est équipé de glissières téléscopiques extensibles, faites d'abord coulisser une paire de glissières (la gauche et la droite) hors du four, puis posez la grille ou la plaque à pâtisserie sur les deux glissières. Ensuite, poussez l'ensemble à l'intérieur du four avec votre main, aussi loin que possible.
Refermez la porte du four lorsque les glissières télescopiques sont bien enfoncées au fond.

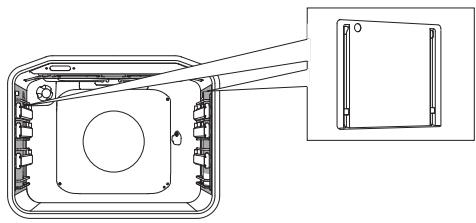

Les plaques catalytique
Amovibles empêchent les projections de graissé d'atteindre les parois latérales du four.

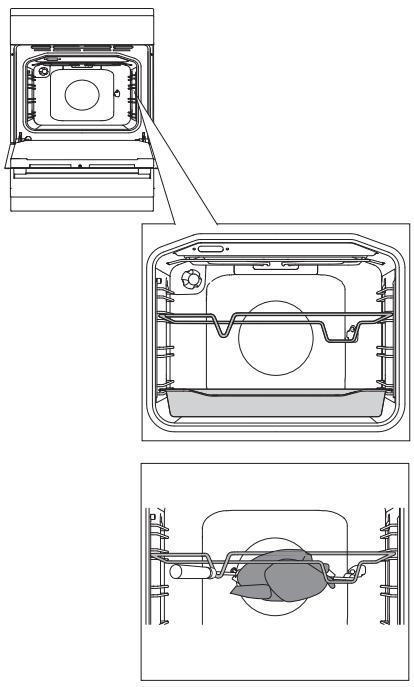

Le TOURNEBROCHE sert à rôtir la viande. Il se compose d'une broche avec manche amovible et de deux fourches avec vis.
Durant la cuisson, l'appareil et certains de ses éléments accessibles sont très chauds. Mettez des gants de cuisine ou utilisez une manique.
(selon le modèle)

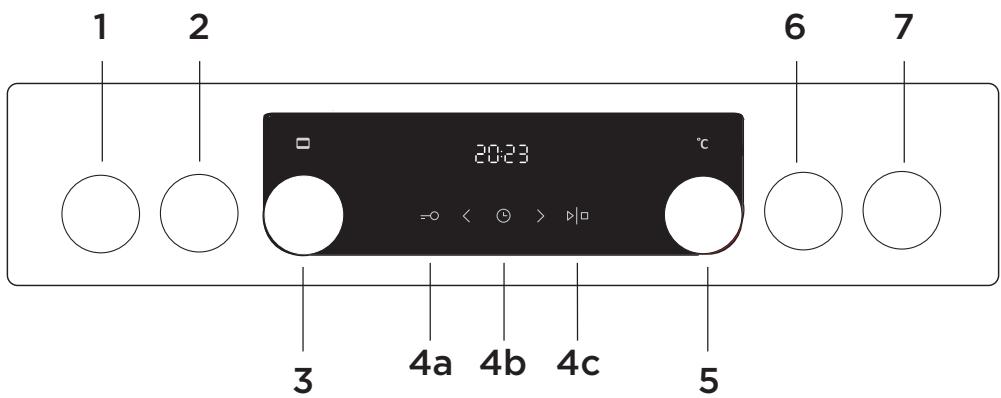

1 BOUTON DU FOYER AVANT GAUCHE 2 BOUTON DU FOYER ARRIÈRE GAUCHE 3 SELECTEUR DE FONCTION 4a TOUCHÉ SÉCURITÉ ENFANTS 4b TOUCHE DE SELECTION DE L'HORLOGE ET DU MINUTEUR 4c TOUCHE DEPART/STOP 5 SELECTEUR DE TEMPERATURE 6 BOUTON DU FOYER ARRIÈRE DROIT 7 BOUTON DU FOYER AVANT DROIT
Les icônes représentant le mode de ciisson peuvent être gravées sur le sélecteur de fonction ou sur le bandeau de commandes (selon le modèle).
Les touches réagiront mieux si vous les effleurez avec une surface large de votre doigt. Chaque fois que vous en effleurez une, un signal sonore bref retentit.

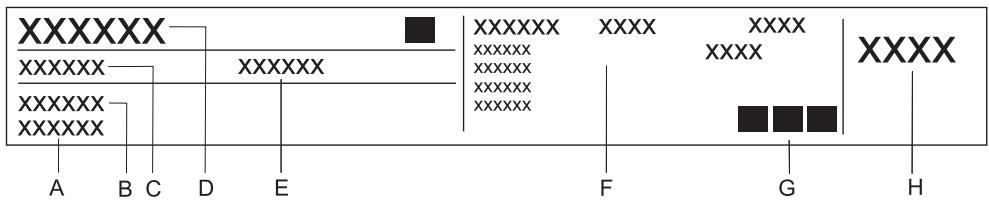

Caractéristiques de l'appareil - PLAQUE signalétique
(selon le modèle)
A Numéro de série B Modèle C Type D Marque commerciale E Code F Caractéristiques techniques G Mentions/symboles de conformité H Réglages usine pour le type de gaz concerné
La plaque signalétique indiquant les principales caractéristiques de l'appareil est apposée sur le bord intérieur du four. Elle est visible lorsque la porte est ouverte.
Avant la première utilisation
Après avoir reçu l'appareil, enlevez tout ce qui est à l'intérieur, y compris les protections de transport.
Nettoyez tous les accessoires et ustensiles à l'eau chaude avec un détergent usuel.
N'utilisez pas de produits abrasifs.
Lorsque le four chauffe pour la première fois, il dégage l'odeur caractéristique d'un produit neuf. Aérez bien la pièce lors de la première utilisation.
Si votre plan de cuisson est équipé de foyers conventionnels, réglez-les à la puissance maximale et laissez-les chauffer à vide (sans aucun récipient) pendant 3 à 5 minutes.
Durant cette opération, il est possible que de la fumée se dégage des foyers; le revêtement protecteur des plaques électriques parviendra ainsi à sa solidité maximale.

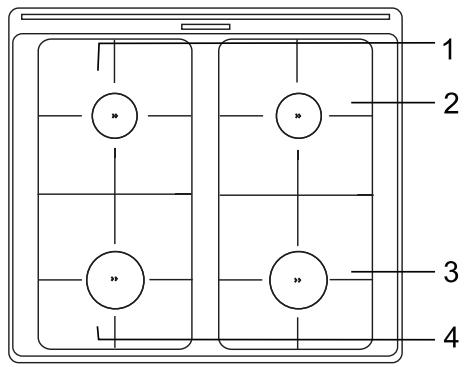

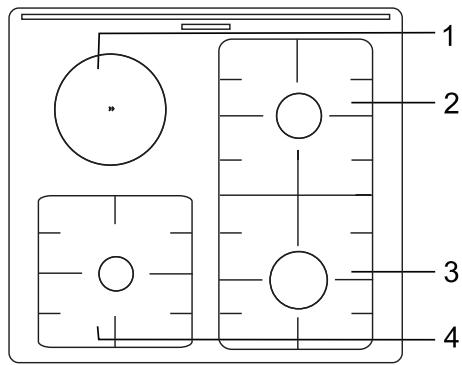

PLAN de cuisson (selon le modèle)
- Foyer arrêté gauche
- Foyer arrêté droit
- Foyer avant droit
- Foyer avant gauche

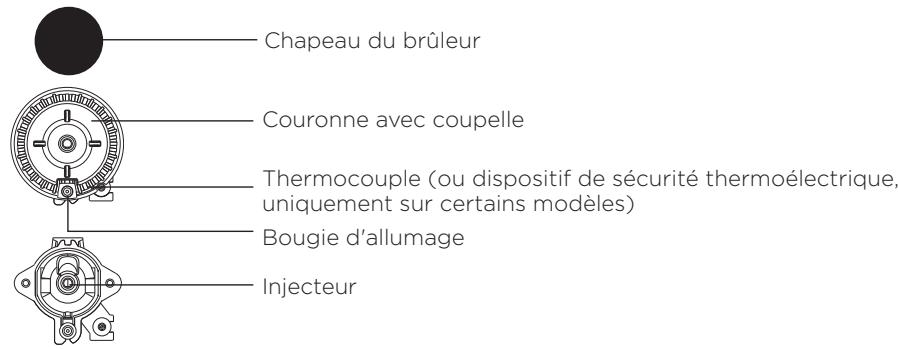

Bruleurs
- Pour saisir les aliments, réglez d'abord le brûleur à sa puissance maximale, puis continuez la cuisson à l'allure minimale.
- Positionnez toujours le chapeau du brûleur correctement sur la coupelle. Veillez à ce que les orifices de la couronne ne soient jamais obstrués.
Conseils sur la batterie de cuisine
- Utilisez une batterie de cuisine appropriée pour bénéficier d'une durée de cuisson et d'une consommation de gaz optimes. Le diamètre des récipients utilisés est primordial.
- Si la flamme dépasse le pourtour d'une casserole trop petite, cette dernière risque de s'abîmer et la consommation de gaz sera plus élevée.
- La combustion du gaz nécessite de l'oxygène. Si les récipients sont trop grands, l'air parvient difficilement au brûleur, affectant ainsi son rendement.
Grille adaptatrice (uniquement sur certains modèles) Lorsque vous utilisez un réseau de petit diamètre, placez la grille adaptatrice sur le support de casseroles au-dessus du brûleur auxiliaire.
| Type de brûleur | Diamètre du réseau |
| Rapide (3.0 kW) | 220–260 mm |
| Semi-rapide (1.9 kW) | 160–220 mm |
| Auxiliaire (1.9 kW) | 120–140 mm |
| Multi-couronne (3,5kW) | 220–260 mm |
Allumage et fonctionnement des bruleurs (selon le modele)
Appuyez toujours sur le bouton avant de le tourner.
L'allure de chauffe est indiquée sur les boutons par des repères représentant une grande et une petite flamme. Vous pouvez tourner le bouton de la grande flamme vers la petite flamme et en sens inverse. Les différentes positions de service sont situées entre les deux flammes.
Le réglage entre et n'est pas recommandé, car la flamme est instable et pourrait s'éteindre.
Placez le récipient sur la grille au-dessus du brûleur avant de l'allumer (cette recommandation s'applique aux brûleurs triple et double couronne ainsi qu'au brûleur pour mini-wok). Pour éteindre le brûleur, tournez le bouton vers la droite, sur la position ●.
Allumage d'une main
Pour allumer un brûleur, appuyez sur le bouton correspondant et tournez-le sur la position maximale. La bougie produit une étincelle électrique qui enflamme le gaz.
Allumage des deux mains
Pour allumer un brûleur, appuyez sur le bouton correspondant et tournez-le sur la position maximale. Puis, de l'autre main, appuyez sur le bouton de l'allumeur : il produit une étincelle électrique qui enflamme le gaz.
L'allumeur électrique ne fonctionnera que si le câble électrique est raccordé au réseau. Si l'allumeur ne fonctionne pas en raison d'une panne de courant ou d'humidité sur la bougie, vous pouvez vous servir d'une allumette ou d'un briquet. Après l'inflammation du gaz, continuez d'appuyer 10 secondes sur le bouton jusqu'à ce que la flamme se stabilise.
Si vous ne parvenez pas à allumer le brûleur après avoir appuyé 15 secondes sur le bouton, tournez-le sur la position arrêt et attendez au moins une minute avant de recommencer.
Si le brûleur s'éteint pour une raison quelconque, tournez le bouton sur la position arrêt et attendez au moins une minute avant d'essayer de le rallumer.

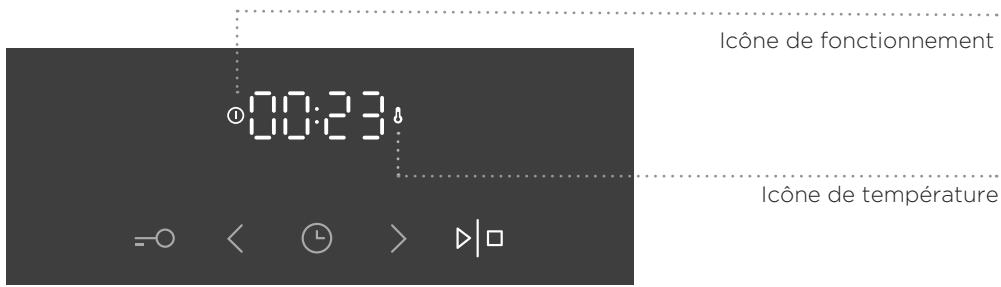

Dès que le four est raccordé au réseau électrique, ou après une coupure de courant prolongée, 12:00 clignote à l'écran et l'icône s'allume.
Mettez l'horloge à l'heure.
Mise à l'heure de l'horloge
1 Appuyez sur les touches < ou > pour mettre l'horloge à l'heure.
Si vous maintenez votre doigt sur la touche de réglage des valeurs, les chiffres défilent plus vite.
Modification du réglage de l'horloge
Vous pouvez modifier le réglage de l'horloge si aucune fonction du programmeur n'est en cours. Appuyez plusieurs fois sur la touche Horloge pour sélectionner l'icône ©
Choix du mode de cuisson (selon le modèle)
Tournez le sélecteur (vers la droite ou la gauche) pour sélectionner le mode de cuisson (voir le tableau des programmes, selon le modèle).
Vous pouvez aussi rectifier vos réglages pendant la cuisson.
| MODE | DESCRIPTION | TEMPÉRATUREPRÉCONISée (°C) |
| MODES DE CUISSON | ||
| XXX | PRÉCHAUFFAGE RAPIDEUtilisé cette fonction pour faire chauffer le four le plusrapidement possible à la température désirée. Cette fonctionne convient pas à la cuisson des aliments. Lorsque l'appareila atteint la température voulue, il s'arrête de chauffer. | 160 |

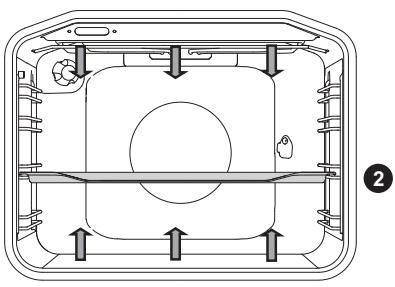

| — | CONVACTION NATURELLELes résistances de VOûte (en haut) et de sole (en bas)chauffent simultanément, et la chaleur irradie à l'intérieur dufour en se répartisant régulièrement. La cuisson des viandesou des gâteaux n'est possible que sur un seul niveau. | 200 |
| — | VOÛTESeule la résistance de VOûte, en haut du four, diffusela chaleur sur les aliments. Utilisez-la pour dorer vospréparations sur le dessus (en fin de cuisson). | 180 |
| — | SOLESeule la résistance de sole, en bas du four, diffuse la chaleur. Utilisez ce mode pour cuire le fond de vos préparations. | 180 |
| ▼ | GRILSeul le grill (qui est un élément du grill double) est en marche.Ce mode de cuisson sert à faire griller les toasts, garnis ounon, et les saucisses en petitesLa température maximale autorisée est de 230°C | 220 |
| ▼▼ | GRIL DOUBLELa résistance de VOûte et le grill sont en marche. La chaleurprovient directement du grill installé en haut du four. Lefonctionnement simultané de la résistance de VOûte permetd'augmenter l'effet de la chaleur.Ce mode de cuisson sert à faire griller la viande, les toasts(garnis ou non) et les saucisses.La température maximale autorisée est de 230°C | 220 |
| ▼ | GRIL VENTILLEDe grill et le ventilateur fonctionnent simultanément. Ce modeest,surtout adapté à la cuisson de grosses pièces de viandeet des volailles, sur un seul niveau. Il est aussi conseillem pourles gratins ou pour obtenir une croûte dorée. | 170 |
| VOÛTE VENTILÉLLa résistance de voute (en haut) et le ventilateurfonctionnent simultanément. Utilise ce mode pour cuire lesgrosses pièces de viande et les volailles. Il convient aussi aux gratins. | 170 | |
| CHALEUR TOURNANTE ET SOLELa résistance de sole fonctionne en même temps que leventilateur et la résistance circulaire. Ce mode convient bienaux pizzas, aux pâtisseries contenant beaucoup de liquide,aux gâteaux aux fruits, à la pâte confectionnée avec de lalevure boulangère et à la pâte brisée. | 200 | |
| CHALEUR TOURNANTELa résistance circulaire et le ventilateur fonctionnentsimultanément. Le ventilateur situé au fond du four faitcirculer ajustur du roti ou du gâteau la chaleur produit parla résistance circulaire. Ce mode convient à la cisson desviandes et des pâtisseries. | 180 | |
| SOLE VENTILÉEČe mode convient à la cisson des gâteaux à la levureboulangère qui ne gonflent pas beaucoup et à la stérisiliationdes conserves de fruits et légumes. | 180 | |
| CHALEUR BRASSÉELes résistances de voute et de sole ainsi que le ventilateur sont en marche. Le ventilateur assure une répartitionhomogène de l'air chaud. Ce mode sert à la cisson despâtisseries, à la décongélation, et au séchage des fruits etlégumes. | 180 | |
| CHAUFFE-PLATSLutilise cette fonction pour chauffer les plats et les assiettes(ou les tasses) avant de servir vos convives. Les alimenteresteront plus longtemps à la température de dégustation. | 60 | |
| CUISSON DouCE"Cette fonction permet une cisson douce, lente ethomogène, qui rend les alimentés tendres et juteux. Elleconvient à la cisson de la viande, du poisson et despâtisseries sur un seul gradin.Réglez la température entre 140 et 220°C. | 180 | |
| DéCONGÉLATIONL'air circule sans que les résistances fonctionnent. Seul leventilateur est actif. Cette fonction sert à la décongélationlente des surgelés. | - | |

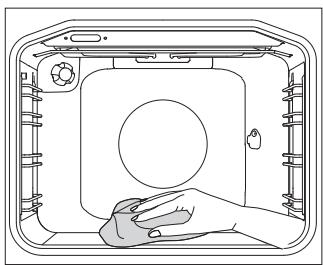

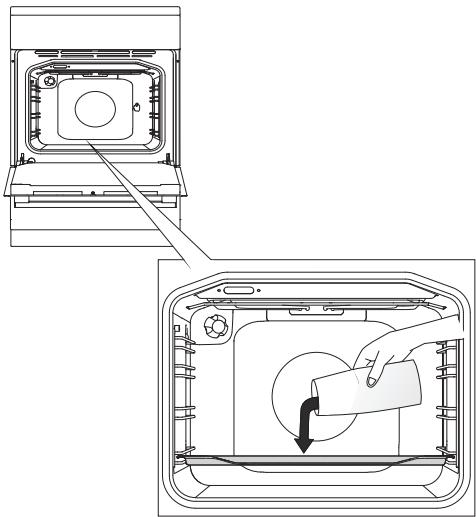

| AQUA CLEANSeule la résistance de sole est active. Utilise cette fonctionpour enlever les taches et les résidus alimentaires quimaculent le four. Ce programme dure 30 minutes. | 70 | |
Ce mode a servi à déterminer la classe d'efficacité énergétique de l'appareil conformément à la norme EN 60350-1.
Réglage de la temperature du FOUR
Lorsque vous utilisez la fonction Gril ou Gril double, régalez le sélecteur de température sur la position.
Tournez le bouton pour régler la TEMPERATURE voulue.
Dès que vous avez mis l'appareil en marche en appuyant sur la touche DÉPART, l'icone Température apparait à l'écran.
Pour permettre l'appareil en marche, appuyez sur la touche DEPART et maintenez votre doigt dessus pendant une seconde environ.
Choisissez d'abord le mode de cuisson en tournant le SELECTIONTEUR DE FONCTION, puis reglez la température.
Effleurez plusieurs fois la touche PROGRAMMATEUR pour sélectionner la fonction voulue, gérée par le programmateur.
L'icône de la fonction sélectionnée s'allume, et l'heure qu'il est possible de régler pour le départ / la fin de la cuisson clignote à l'écran.
Pour lancer la cuisson, effleurez la touche DÉPART. L'afficheur indiquera le TEMPS DE CUISSON ÉCOULÉ.
Affichage des fonctions du programmeur
Réglage de la durée de cuisson
Ce paramétrage permet de régler le temps pendant lequel le four va chauffer (durée de cuisson). Pour régler la durée de cuisson, réglez d'abord les minutes, puis les heures. L'icône correspondante et le temps de cuisson apparaissent à l'écran.
Réglage du départ différé
Avec ce paramétrage, vous pouvez spécifier la durée de cuisson et l'heure à laquelle votre préparation devra être cuite (heure de fin de cuisson). Vérifie[ifier] si l'horloge est à l'heure.
Exemple :
Heure du jour : midi
Durée de cuisson : 2 heures
Heure de fin de cuisson désirée : 18 heures.
Tout d'abord réglez la DUREE DE FONCTIONNEMENT (2 heures).
Pour sélectionner la FIN DE FONCTIONNEMENT, appuyez de nouveau deux fois sur la touche HORLOGE. À l'afficheur, commence à clignoter la somme de l'heure actuelle et de la durée de fonctionnement du fou (14:00).
Réglez l'heure de la fin de fonctionnement (18:00).
Appuyez sur DÉPART pour lancer l'opération. Le programmeur attend l'heure convenable avant de faire démarrer la cuisson et l'icone correspondante s'allume. Le four se met en marche automatiquement (à 16 heures) et s'éteint à l'heure réglée (18 heures).
Réglage du compte-minutes
Vous pourrez utiliser le compte-minutes indépendamment de la cuisson au four. Le réglage maximum est de 24 heures.
Durant la dernière minute, le compte à rebours s'affiche en secondes.
À l'expiration du temps réglé, le four s'arrête automatiquement (fin de cuisson) et un signal sonore retentit; vous pouvez l'interrompre en effleurant une touche quelconque, il s'arrêtera automatiquement au bout d'une minute.
Vous pouvez annuler tous les paramétrages du programmeur en réglant la durée à "0". Vous pouvez aussi les annuler plus rapidement en appuyant simultanément sur les touches > et < pendant quelques instants.
Selection des fonctions complementaires / EXTRAS
Pour activer ou désactiver une fonction, appuyez sur la touche correspondante ou sur une combinaison de touches.
0 Sécurité enfants
Pour activer cette fonction, effleurez la touche SÉCURITÉ ENFANTS. L'abréviation "Loc" s'affiche pendant 5 secondes. Pour désactiver la sécurité enfants, effleurez à nouveau la même touche.
Si vous activez la sécurité enfants quand aucune des fonctions du programmateur n'est active (seule l'horloge est affichée), le four ne fonctionnera pas. Si vous activez la sécurité enfants après avoir réglé une fonction du programmateur, le four fonctionnera normalement, mais il ne sera pas possible de modifier les réglages. Quand la sécurité enfants est active, vous pouvez désirer un autre mode de cuisson mais vous ne pouvez pas modifier les fonctions complémentaires. Vous pouvez arrêter la cuisson en tournant le sélecteur sur "O".
La sécurité enfants reste active après l'arrêt du four. Vous devrez la désactiver avant de vous servir à nouveau de l'appareil.
Éclairage du FOUR
L'éclairage intérieur s'allume automatiquement dès que vous sélectionnez un mode de cuisson.
Vous pouvez régler le volume du signal sonore lorsqu'aucune fonction du programmateur n'est active (seule l'heure du jour est affichée).
Appuyez 5 secondes sur la touche <. L'abréviation "Vol" apparaît d'abord à l'écran, suivi un instant plus tard par deux barres très lumineuses. Appuyez sur les touches < et > pour désirer l'un des trois volumes sonores (une, deux ou trois barres). Notre réglage est sauvegardé automatiquement au bout de trois secondes et l'heure du jour s'affiche à nouveau.
5 Sek > Réduction du contraste de l'écran
Le sélecteur de fonction doit être sur "0". Appuyez 5 secondes sur la touche >. L'abréviation "bri" apparait d'abord à l'écran, suivi un instant plus tard par deux barres très lumineuses. Appuyez sur les touches < et > pour régler la luminosité de l'écran (une, deux ou trois barres). Votre réglage est sauvegardé automatiquement au bout de trois secondes.
Appuyez simultanément sur les touches "clé" et "horloge" pendant 5 secondes pour éteindre l'écran. "OFF" s'affiche quelques secondes, puis l'icône "HORLOGE" s'allume.
Pour réactiver l'affichage de l'heure, appuyez simultanément sur les deux touches quand aucune des fonctions du programmeur n'est active.
Après une coupure de courant ou la déconnexion de l'appareil, le réglage des fonctions complémentaires ne reste que quelques minutes en mémoire. Lorsque le courant est rétabli ou l'appareil reconnecté, toutes les fonctions complémentaires reviennent à leur réglage par défaut, sauf le volume du signal sonore, la luminosité de l'écran et la sécurité enfants.
Démarrage de la cuisson
Pour lancer la cuisson, appuyez quelques instants sur la touche DÉPART/STOP. Les icônes de température et de fonctionnement s'allument.
Si vous n'avez sélectionné aucune fonction du programmeur, le temps de cuisson écoulé apparait à l'écran.
Pendant la montée en température, l'icône de température clignote. Lorsque le four a atteint la température réglée, l'icône reste allumée et un signal sonore bref retentit.
Arrêt du FOUR
Pour arrêter la cuisson, maintenez un instant votre doigt sur la touche DÉPART/STOP.
Tournez le SÉLECTEUR DE FONCTION et le SÉLECTEUR DE TEMPERATURE sur la position "0".
Lorsque la cuisson est terminée, tous les réglages du programmateur sont en pause annulés, sauf le réglage du compte-minutes. L'heure du jour (horloge) s'affiche. Le ventilateur de refroidissement fonctionne encore un moment.
Description des MODES de cuisson & tableaux de cuisson
Si la préparation que vous désirez cuire ne figure pas dans les tableaux de cuisson, reportez-vous à un plat similaire. Dans ces tableaux, les informations sont données pour la cuisson sur un seul niveau.
Les tableaux indiquent une plage de températures préconisées. Choisissez d'abord le réglage le plus bas et augmentez-le plus tard si vous trouvez que votre préparation n'est pas assez dorée.
Les durées de cuisson indiquées sont des estimations et peuvent varier en fonction de certaines conditions.
Ne préchauffez le four que si votre recette ou les tableaux de cuisson figurant dans cette notice le précisent. Le préchauffage d'un four vide consomme énormément d'énergie. Vous pouvez en économiser en faisant cuire plusieurs pizzas ou divers gâteaux l'un après l'autre, car le four sera déjà chaud.
Choisissez de préférence des plats et moules de couleur claire, émaillés ou à revêtement en silicone, car ce sont d'excellents conducteurs de la chaleur.
Si vous utilisez du papier sulfurisé, assurez-vous qu'il résiste aux températures élevées.
La cuisson des grosses pièces de viande ou des gâteaux générale pouvant de la condensation, et la porte du four peut se recouvrir de buée. C'est un phénomène normal sans influence sur le fonctionnement de l'appareil. Une fois la cuisson terminée, il faudra toutefois bien essuyer la porte et la vitre du four.
Éteignez le four environ 10 minutes avant la fin de la cuisson pour utiliser la chaleur résiduelle et économiser ainsi de l'électricité.
Ne laissez pas refroidir les aliments dans le four fermé afin d'éviter la formation de buée.
Degrés de cuisson standards et température à cœur recommandée pour différentes viandes
| Type de viande | Température à cœur (°C) | Couleur de la tranche de viande, couleur du jus |
| BCEUF | ||
| Bleu | 40-45 | bien rouge comme de la viande crue, peu de jus |
| Saignant | 55-60 | rouge clair, beaucoup de jus rouge clair |
| À point | 65-70 | rosé, un peu de jus rose pâle |
| Bien cuit | 75-80 | brun-grisâtre uniforme, un peu de jus incolore |
| VEAU | ||
| Bien cuit | 75-85 | brun-rouge |
| PORC | ||
| À point | 65-70 | rosé clair |
| Bien cuit | 75-85 | brun-jaune |
| AGNEAU | ||
| Bien cuit | 79 | gris, jus rosâtre |
| MOUTON | ||
| Bleu | 45 | bien rouge |
| Saignant | 55-60 | rouge clair |
| À point | 65-70 | rosé au centre |
| Bien cuit | 80 | gris |
| CHEVREAU | ||
| À point | 70 | rose pâle, jus rosé |
| Bien cuit | 82 | gris, jus légèrement rosé |
| VOLAILLE | ||
| Bien cuit | 82 | gris clair |
| POISSON | ||
| Bien cuit | 65-70 | blanc à gris-brun |
La chaleur des résistances de sole et de voûte irradie à l'intérieur de l'enceinte en se répartissant uniformément.
Cuisson de la viande à rôtir
Utilisez des plats émaillés, en pyrex, en terre cuite ou en fonte. Les plats en acier inoxydable ne sont pas recommandés car ils reflètent trop la chaleur.
| Type d'aliment | Poids (g) | Gradin (à partir du bas) | Température (°C) | Durée de cuisson (min) |
| VIANDE | ||||
| Rôti de porc | 1500 | 2 | 180-200 | 90-110 |
| Épaule de porc | 1500 | 2 | 180-200 | 100-120 |
| Roulade de porc | 1500 | 2 | 180-200 | 120-140 |
| Pain de viande | 1500 | 2 | 200-210 | 60-70 |
| Rôti de bœuf | 1500 | 2 | 170-190 | 120-140 |
| Paupiettes de vase | 1500 | 2 | 180-200 | 90-120 |
| Gigot d'agneau | 1500 | 2 | 180-200 | 80-100 |
| Cuisses de lapin | 1500 | 2 | 180-200 | 50-70 |
| Cisseeau de chevreuil | 1500 | 2 | 180-200 | 100-120 |
| Pizza * | / | 2 | 200-220 | 20-30 |
| Poulet | 1500 | 2 | 190-210 | 70-90 |
| POISSON | ||||
| Poisson à l'étouffé | 1000g /piece | 2 | 210 | 50-60 |
Choisissez ce mode de cuisson pour rôtir un poulet si votre appareil ne comporte pas le mode.
Choisissez ce mode pour cuire une pizza si votre appareil ne compte pas le mode
L'astérisque (*) signifie qu'il faut préchauffer le four en utilisant le programme sélectionné.
Cuisson des pâtisseries
Ne cuisez les gâteaux que sur un seul niveau et utilisez des moules de couleurs sombres. Les moules clairs réfléchissant la chaleur, les gâteaux ne dorent pas. Posez toujours les moules sur la grille; otez-la si vous utilisez la plaque à pâtisserie livrée avec l'appareil. Le préchauffage diminue le temps de cuisson.
| Type d'aliment | Gradin(à partir dubas) | Température(°C) | Durée dcuisson(min) |
| PÂTISSERIES | |||
| Soufflé aux légumes | 2 | 190-200 | 30-35 |
| Soufflé sucre | 2 | 190-200 | 30-35 |
| Petits pains * | 2 | 190-210 | 20-30 |
| Pain blanc * | 2 | 180-190 | 50-60 |
| Pain au sarrasin * | 2 | 180-190 | 50-60 |
| Pain complet * | 2 | 180-190 | 50-60 |
| Pain de seigle * | 2 | 180-190 | 50-60 |
| Pain à l'épeautre * | 2 | 180-190 | 50-60 |
| Gâteau aux noix | 2 | 170-180 | 50-60 |
| Génoise * | 2 | 160-170 | 25-30 |
| Gâteau au fromage blanc | 2 | 170-180 | 65-75 |
| Petits fours/Cupcakes | 2 | 170-180 | 25-30 |
| Petits gâteaux à la levureboulangère | 2 | 200-210 | 20-30 |
| Chaussons au chou (Pirojki) | 2 | 185-195 | 25-35 |
| Tarte aux fruits | 2 | 150-160 | 40-50 |
| Meringues | 2 | 80-90 | 120-130 |
| Brioche fourrée à la confiture | 2 | 170-180 | 30-40 |
L'astérisque (*) signifie qu'il faut préchauffer le four en utilisant le programme sélectionné.
N'insérez pas le plat multi-usage profond sur le premier gradin.

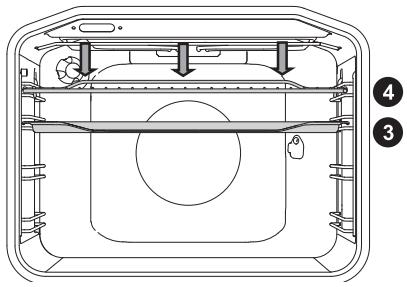

Lors de la cuisson au grill double, la résistance de voite et le grill installé en haut du four sont en marche.
Lors de la cuisson au petit grill, seul le grill infrarouge est en marche.
Température maximale autorisée : 240°C
Préchauffez le grill infrarouge pendant 5 minutes.
Surveillez la cuisson en permanence, la viande peut brûler en raison de la haute température.
Le grill est un mode de cuisson pauvre en matières grasses, particulièrement bien adaptable aux saucisses, aux viandes et poissons en tranches (steaks, cotelettes, escalopes, filets et darnes de saumon) ; il permet aussi de préparer des toasts.
Si vos grillades ciésent directement sur la grille, huilez-la pour que les aliments n'y attachent pas et insérez-la sur le 4ème gradin. Placez la lèchefrite au 1er ou 2ème niveau. Lorsque vous cuisez de la viande dans un plat, veillez à ce qu'il y ait toujours assez de liquide dans le fond pour qu'elle ne brûle pas. Retournez-la durant la cuisson.
Après chaque utilisation du grill, nettoyez le four, les accessoires et les ustensiles.
Tableau de cuisson au grill - Petit grill
| Type d'aliment | Poids (g) | Gradin (à partir du bas) | Température (°C) | Durée de cuisson (min) |
| VIANDE | ||||
| Bifteck, saignant | 180 g/piece | 3 | 230 | 15-20 |
| Échine de porc | 150 g/piece | 3 | 230 | 18-22 |
| Côtelettes/escalopes | 280 g/piece | 3 | 230 | 20-25 |
| Saucisses | 70 g/piece | 3 | 230 | 10-15 |
| PAIN GRILLÉ | ||||
| Toasts | / | 4 | 230 | 3-6 |
| Toasts garnis | / | 4 | 230 | 3-6 |
Tableau de cuisson au grill - Gril double
| Type d'aliment | Poids (g) | Gradin (à partir du bas) | Température (°C) | Durée de cuisson (min) |
| VIANDE | ||||
| Bifteck, saignant | 180 g/kos | 3 | 230 | 15-20 |
| Bifteck, bien cuit | 180 g/kos | 3 | 230 | 18-25 |
| Échine de porc | 150 g/kos | 3 | 230 | 20-25 |
| Côtelette/escalope | 280 g/kos | 3 | 230 | 20-25 |
| Escalope de veau | 140 g/kos | 3 | 230 | 20-25 |
| Saucisses | 70 g/kos | 3 | 230 | 10-15 |
| Pain de viande (Leberkäse) | 150 g/kos | 3 | 230 | 10-15 |
| POISSON | ||||
| Darnes/filets de saumon | 200 g/piece | 3 | 230 | 15-25 |
| PAIN GRILLÉ | ||||
| Toasts | / | 4 | 230 | 1-3 |
| Toasts garnis | / | 4 | 230 | 2-5 |
Lorsque vous cuisez de la viande au grill dans un plat, veillez à ce qu'il y ait toujours assez de liquide dans le fond pour qu'elle ne brûle pas. Retournez-la durant la cuisson.
Quand vous préparez une truite, essuyez-la avec du papier absorbant. Assaisonnez le poisson à l'intérieur, huilez l'extérieur et placez-le sur la grille. Ne le retournez pas durant la cuisson.
Lors de la cuisson au grill infrarouge, la porte du four doit toujours être fermée.
Le grill, la grille et les autres accessoires sont brûlants pendant la cuisson au grill. Par conséquent, mettez des gants de cuisine et utilisez une pince à barbecue.
Cuisson à la broche (uniquement sur certains modèles)
Lors de la cuisson à la broche, la température maximale est de 230°C.
1 Insérez le support tournebroche dans le 3ème gradin à partir du bas et placez au-dessous, sur le 1er gradin, le plat multi-usage profond qui vous servira de l'échefe trie.
2 Embrochez la viande et serrez les vis des fourches.
Placez le manche de la broche dans l'encochage du support tournebroche, à l'avant, puis enfoncez la pointe de la broche dans l'orifice situé au fond du four, à droite (l'orifice est protégé par un cache pivotant).
Enlevez le manche de la broche et fermez la porte du four.
Mettez le four en marche en sélectionnant le mode de cuisson Gril et tournebroche.
Le gril ne fonctionnera que si la porte du four est fermée.
Le grill et le ventilateur fonctionnent simultanément. Ce mode convient à la cuisson de la viande, du poisson et des légumes.
(Voir descriptions et conseils pour la cuisson au GRIL).
| Type d'aliment | Poids (g) | Gradin (à partir du bas) | Température (°C) | Durée de cuisson (min) |
| VIANDE | ||||
| Canard | 2000 | 2 | 150-170 | 80-100 |
| Rôti de porc | 1500 | 2 | 160-170 | 60-85 |
| Épaule de porc | 1500 | 2 | 150-160 | 120-160 |
| Jarret de porc | 1000 | 2 | 150-160 | 120-140 |
| Moitié de poulet | 700 | 2 | 190-210 | 50-60 |
| Poulet | 1500 | 2 | 190-210 | 60-90 |
| POISSON | ||||
| Truite | 200 g/pièce | 2 | 200-220 | 20-30 |

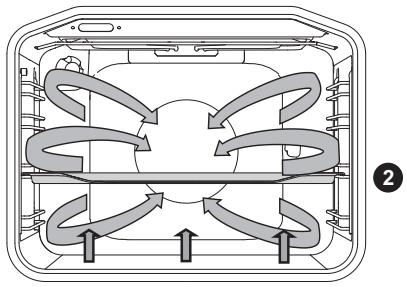

La résistance de sole, la résistance circulaire et le ventilateur fonctionnent en même temps. Ce mode convient à la cuisson des pizzas, tartes aux pommes et gâteaux aux fruits.
(Voir descriptions et conseils pour la cuisson en CONVECTION NATURELLE).
| Type d'aliment | Gradin(à partir du bas) | Température(°C) | Durée de cuisson(min) |
| Gâteau au fromage blanc,pâté brisée | 2 | 150-160 | 65-80 |
| Pizza* | 2 | 200-210 | 15-20 |
| Quiche lorraine, pâtébrisée | 2 | 180-200 | 35-40 |
| Tarte aux pommes, pâtéà la levure boulangère | 2 | 150-160 | 35-40 |
| Strudel aux pommes,pâté filo | 2 | 170-180 | 45-65 |
L'astérisque (*) signifie qu'il faut préchauffer le four en utilisant le programme sélectionné.
La résistance circulaire et le ventilateur fonctionnent simultanément. Le ventilateur situé au fond du four fait circuler autour du roti ou du gâteau la chaleur produite par la résistance circulaire.
Cuisson de la viande à rôtir
Utilisez des plats émaillés, en pyrex, en terre cuite ou en fonte. Les plats en acier inoxydable ne sont pas recommandés car ils reflètent trop la chaleur.
Ajoutez autant de liquide que nécessaire en cours de cuisson pour que la viande ne brûle pas. Retournez le rôti durant la cuisson. Il gardera son jus si vous le couvrez.
| Type d'aliment | Poids (g) | Gradin (à partir du bas) | Température (°C) | Durée de cuisson (min) |
| VIANDE | ||||
| Rôti de porc avec couenne | 1500 | 2 | 170-180 | 140-160 |
| Canard | 2000 | 2 | 160-170 | 120-150 |
| Oie | 4000 | 2 | 150-160 | 180-200 |
| Dinde | 5000 | 2 | 150-170 | 180-220 |
| Blancs de poulet | 1000 | 3 | 180-200 | 60-70 |
| Poulet farci | 1500 | 2 | 170-180 | 90-110 |
Cuisson des pâtisseries
Le préchauffage est recommandé.
Vous pouvez cuire les biscuits et gâteaux individuels sur plusieurs plaques à pâtisserie à la fois, positionnées à différents niveaux (2ème et 3ème).
Le temps de cuisson diffère souvent d'un niveau à l'autre, même si les plaques à pâtisserie utilisées sont identiques. Les biscuits se trouvant sur la plaque du haut peuvent être cuits avant ceux qui sont positionnés plus bas.
Placez toujours les moules sur la grille. Si vous utilisez la plaque à pâtisserie fournie, enlevez la grille.
Pour que les gâteaux individuels cuissent de la même façon, veillez à leur donner la même taille.
| Type d'aliment | Gradin(à partir dubas) | Température(°C) | Durée dcuisson(min) |
| PÂTISSERIES | |||
| Génoise | 2 | 150-160 | 25-35 |
| Crumble | 2 | 160-170 | 25-35 |
| Gâteau aux fruits, pâte à génoise | 2 | 150-160 | 45-65 |
| Biscuit roulé, pâte à génoise * | 2 | 160-170 | 15-25 |
| Tarte aux fruits, pâte brisée | 2 | 160-170 | 50-70 |
| Strudel aux pommes | 2 | 170-180 | 40-60 |
| Biscuits, pâte brisée* | 2 | 150-160 | 15-25 |
| Biscuits, faits avec une poche àdouille * | 2 | 140-150 | 15-25 |
| Petits gâteaux à la levureboulangère | 2 | 170-180 | 20-35 |
| Petits gâteaux, pâte filo | 2 | 170-180 | 20-30 |
| SURGELES | |||
| Strudel aux pommes et aufromage Cottage | 2 | 170-180 | 50-70 |
| Pizza | 2 | 170-180 | 20-30 |
| Frites, à cuire au four | 2 | 170-180 | 20-35 |
| Croquettes, à cuire au four | 2 | 170-180 | 20-35 |
L'astérisque (*) signifie qu'il faut préchauffer le four en utilisant le programme sélectionné.
N'insérez pas le plat multi-usage profond sur le premier gradin.
Ce mode convient à la cuisson des gâteaux à la levure boulangère qui ne gonflent pas beaucoup et à la stérilisation des conserves de fruits et légumes. Choisissez le second gradin à partir du bas et une plaque à pâtisserie peu profonde pour que l'air chaud puisse circuler au-dessus de la préparation.

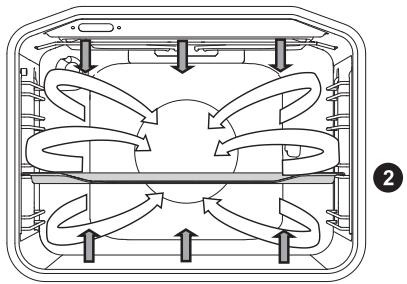

Conserves
Préparez les aliments et les bocaux comme à votre habitude. Prenez des bocaux avec couvercle en verre et joint en caoutchouc. N'utilisez pas de bocaux à vis avec couvercle en métal. Les bocaux doivent être de la même taille, remplis des mêmes ingrédients que vous tasserez bien, et fermés hermétiquement.
Versez environ un litre d'eau chaude (autour de 70°C) dans la echefrite et placez-y 6 bocaux de 1 litre. Insérez la echefrite sur le second gradin.
Surveillance de la stérilisation. Quand le jus à l'intérieur des bocaux commence à frémir (quand des bulles se forment dans le premier bocal), suivez les instructions figurant dans le tableau ci-après.
| Type d'aliment | Gradin (à partir du bas) | Tempéra-ture (°C) | Durée de cuisson jusqu'à ébullition (min) | Températu- re et durée de cuisson après ébul- lition | Durée de repos au four (min) |
| FRUITS | |||||
| Fraisés | 2 | 160-180 | 30-45 | / | 20-30 |
| Fruits à noyau | 2 | 160-180 | 30-45 | / | 20-30 |
| Compote de fruits | 2 | 160-180 | 30-45 | / | 20-30 |
| LÉGUMES | |||||
| Cornichons au vinaigre | 2 | 160-180 | 30-45 | / | 20-30 |
| Haricots verts / carottes | 2 | 160-180 | 30-45 | 120°C, 45-60 min | 20-30 |
Ce mode sert à la cuisson de toutes sortes de pâtisseries, à la décongélation, et au séchage des fruits et légumes. Avant de placer la préparation dans le four préchauffé, attendez que le voyant s'éteigne une première fois. Pour obtenir de résultats, ne cuisez les gâteaux que sur un seul niveau. Le four devra être préchauffé. Utilisez le second ou le quatrième gradin à partir du bas.
Tableau de cuisson des pâtisseries en chaleur brassée
| Type d'aliment | Gradin(à partir du bas) | Température(°C) | Durée dcuisson(min) |
| PÂTISSERIES | |||
| Gâteau marbré | 2 | 140-150 | 45-55 |
| Gâteau dans un moulerectangulaire | 2 | 130-140 | 45-55 |
| Gâteau au fromage blanc | 2 | 130-140 | 55-65 |
| Tarte aux fruits, pâté brisée | 2 | 140-150 | 35-45 |
| Génoise | 2 | 140-150 | 25-35 |
| Gâteau aux fruits, pâté àgénéoise | 2 | 130-140 | 35-45 |
| Biscuit roulé, pâté à généoise * | 2 | 140-150 | 15-25 |
| Büche de Noël | 2 | 130-140 | 50-60 |
| Brioche fourrée à la confiture | 2 | 150-160 | 25-35 |
| Kugelhof | 2 | 130-140 | 40-50 |
| Biscuits, pâté brisée | 2 | 140-150 | 15-25 |
| Biscuits, faits avec une poche àdouille* | 2 | 130-140 | 10-15 |
| Petits gâteaux à la levureboulangère | 2 | 140-150 | 15-20 |
| Pain * | 2 | 170-180 | 45-55 |
| Quiche lorraine | 2 | 150-160 | 35-45 |
| Strudel aux pommes | 2 | 150-160 | 40-50 |
| Pizza * | 2 | 180-190 | 10-20 |
| Pâtisseries en pâté filo | 2 | 150-160 | 18-25 |
L'astérisque (*) signifie qu'il faut préchauffer le four en utilisant le programme sélectionné.
Cette fonction permet une cuisson douce, lente et homogène, qui rend les aliments tendres et juteux. Elle convient à la cuisson de la viande, du poisson et des pâtisseries sur un seul gradin.
| Préparation | Gradin (à partir du bas) | Température (°C) | Durée de cuisson (min) |
| VIANDE | |||
| Rôti de porc, 1 kg | 2 | 190 | 90 - 120 |
| Rôti de porc, 1 kg | 2 | 190 | 100-130 |
| Filet mignon de bœuf, 200 g/piece | 2 | 180 | 40-50 |
| Poulet, 1,5 kg | 2 | 210 | 100 - 120 |
| Blanc de poulet, 200 g/piece | 2 | 200 | 45 - 60 |
| Rôti de veau, 1 kg | 2 | 180 | 95 - 120 |
| POISSON | |||
| Poisson entier, 200 g/piece | 2 | 190 | 35 - 45 |
| Filet de poisson, 100 g/piece | 2 | 190 | 25 - 35 |
| PÂTISSERIE | |||
| Biscuits en pâte brisée | 2 | 150 | 25-40 |
| Biscuits confectionnés avec une poche à douille | 2 | 150 | 35-50 |
| Petits fours / cupcake | 2 | 170 | 35-50 |
| Gâteau roulé, pâté à généoise | 2 | 170 | 40-55 |
| Tarte au fruits, pâté brisée | 2 | 170 | 65-85 |
| Type d'aliment | Poids (g) | Gradin (à partir du bas) | Température (°C) | Durée de cuisson (min) |
| VIANDE | ||||
| Canard | 2000 | 2 | 150 | 90-110 |
| Rôti de porc | 1500 | 2 | 160 | 80-100 |
| Épaule de porc | 1500 | 2 | 150 | 130-160 |
| Jarret de porc | 1000 | 2 | 150 | 130-150 |
| Moitié de poulet | 700 | 2 | 190 | 60-70 |
| Poulet | 1500 | 2 | 190 | 80-100 |
| POISSON | ||||
| Truite | 200 g/piece | 2 | 200 | 20-30 |
Décongélation
Dans ce mode, l'air circule sous l'action du ventilateur sans que les résistances chauffent. Vous pouvez utiliser cette fonction pour décongeler les pâtisseries à la crème fraîche ou à la crème au beurre, les gâteaux et viennoiseries, le pain et les fruits surgelés.
Dans la plupart des cas, il est recommandé de désteriliser les aliments de leur emballage (n'oubliez pas d'enlever les attaches métalliques).
Lorsque la moitié du temps de décongélation s'est écoulé, retournez les morceaux, remuez-les et séparez-les s'ils adhérent entre eux.
Chauffe-plats
Utilisez cette fonction pour chauffer les plats, les assiettes (ou les tasses) avant de servir vos convives. Les aliments resteront chauds plus longtemps dans les assiettes.
Seule la résistance de sole est active. Utilisez cette fonction pour enlever les taches et les résidus alimentaires qui maculent le four. Ce programme dure 30 minutes.
Avant de procéder au nettoyage, déconnectez le four de l'alimentation électrique et laissez-le complètement refroidir.
Les enfants ne doivent pas nettoyer l'appareil ou effectuer des tâches d'entretien sans surveillance.
Surfaces en aluminium
Nettoyez ces surfaces avec un détergent liquide non abrasif destiné à l'aluminium. Versez un peu de produit sur une éponge humide, enlevez les souillures, puis rincez à l'eau.
N'appliquez pas le produit directement sur l'aluminium.
N'utilisez jamais de nettoyants agressifs ou d'éponges grattantes.
Note : les surfaces en aluminium ne doivent jamais être en contact avec les produits en aérosol destinés au nettoyage des fours, car elles seraient irrémédiablement endommagées de façon très visible.
Éléments de façade en inox
(Sur certains modèles)
Nettoyez les surfaces avec un détergent léger et une éponge douce qui ne raye pas.
N'utilisez pas de nettoyants agressifs ni de produits solvants, sinon vous pourriez endommager l'inox.
Surfaces laquées et pièces en plastique
(Sur certains modèles)
Ne nettoyez pas les boutons, la poignée du four, les étiquettes et la plaque signalétique avec des détergents abrasifs, des éponges grattantes, de l'alcool ou des nettoyants à base d'alcool.
Enlevez immédiatement les taches avec un chiffon doux humidifié à l'eau afin de ne pas endommager la surface.
Vous pouvez aussi utiliser des produits de nettoyage spécialement destinés à ce type de surface ; dans ce cas, suivez les instructions de leurs fabricants respectifs.
Les surfaces en aluminium ne doivent jamais être en contact avec les produits aérosol destinés au nettoyage des fours, car elles seraient irrémédiablement ombrées de façon très visible.
Nettoyage conventionnel du FOUR
Vous pouvez nettoyer les taches résistantes en suivant la méthode standard (avec des détergents en aerosols pour fours). Enlevez soigneusement tout résidu du produit lors du rinçage.
Nettoyez le four et ses accessoires après chaque utilisation pour que les salissures ne s'incrustent pas. Les éclaboussures de graisse s'éliminent très bien avec de l'eau chaude et du détergent quand le four est encore tiède.
Pour enlever les taches récalcitrantes, utilisez les détergents ordinaires destinés aux fours. Rincez ensuite à l'eau claire afin d'enlever toute trace de nettoyant.
N'utilisez jamais de détergents agressifs, abrasifs, de détachants ou de produits antirouille, ni d'éponges grattantes, etc.
Nettoyez les accessoires (grille, plaque à pâtisserie, lèchefrite, etc.) avec de l'eau chaude additionnée de détergent.
Le four, les parois du moufle, la plaque à pâtisserie et la lèchefrite comportent un revêtement en émail qui rend les surfaces lisses et résistantes. Ce revêtement spécial facilite le nettoyage à température ambiante.
Bruleurs
Pour nettoyer la grille support, le plan de cuisson et les brûleurs, vous pouvez utiliser de l'eau chaude et un détergent à vaisselle. Ne les passez pas au lave-vaisselle.
Nettoyez le thermocouple et la bougie d'allumage à l'aide d'un roseau souple. Ces pièces doivent être parfaitement propres pour fonctionner correctement. Nettoyer aussi la couronne et le chapeau du brûleur. Veillez en particulier à ce que les orifices sur la couronne ne soient pas obstrués. Après le nettoyage, séchez soignement toutes les pièces et remettez-les bien en place. Si les éléments sont mal repositionnés, l'allumage des brûleurs sera plus difficile.
- Les chapeaux des brûleurs sont revêtus d'émail noir. Les températures élevées entraînent une décoloration inévitable, mais cela n'a aucune incidence sur le fonctionnement des brûleurs.
Nettoyage du FOUR avec la fonction AQUA CLEAN
1 Tournez le SELECTIONTRE DE FONCTION sur la position Aqua Clean. Reglez le SELECTIONTRE DE TEMPERATURE sur 70°C.
2 Versez 0,6 I d'eau dans la lèchefrite et placez-la sur le gradin du bas.
Au bout de 30 minutes, les résidus alimentaires desséchés sur les parois émaillées se sont ramollis et vous pouvez les enlever aisément avec une éponge humide.
Utilisez la fonction Aqua Clean quand le four a complètement refroidi.
Démontage et nettoyage des gradins en FIL et des glissières télescopiques
Utilisez exclusivement des détergents conventionnels pour nettoyer les gradins.
A Saisissez les gradins par le bas et soulevez-les vers le centre de la cavité. B Décrochez-les des trous situés en haut.
Pour les remettre en place, procédez dans l'ordre inverse.
Attention:
N'enlevez pas les clips insérés dans les parois du four.
Ne nettoyez pas les glissières téléscopiques dans le lave-vaisselle.
Nettoyage et installation des PAROIS catalytiques amovibles
Utilisez exclusivement des détergents conventionnels pour nettoyer les gradins et glissières.
Retirez les gradins et les glissières télescopiques.
Montez les gradins sur les parois catalytiques amovibles.
2 Accrochez l'ensemble (parois amovibles et gradins) dans les trous perforés sur les parois inamovibles du four et poussez le tout vers le haut.
A Insérez les montants des gradins dans les trous du haut.
B Poussez-les dans les clips du bas.
Ne nettoyez pas les parois catalytiques amovibles dans le lave-vaisselle.

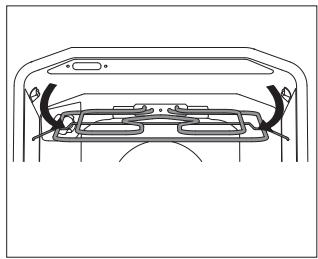

Nettoyage de la VOUTE du FOUR
(selon le modèle)

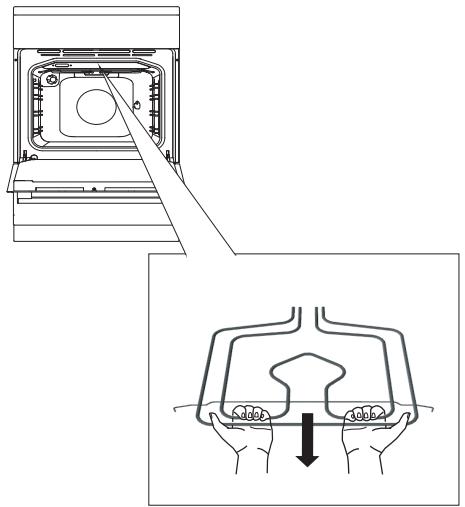

La résistance du grill peut se rabattre pour faciliter le nettoyage de la voute du four. Avant de nettoyer l'appareil, retirez la grille, la plaque à pâtisserie, la lèchefrite et les gradins.
Tirez le grill vers le bas jusqu'à ce que la barre transversale qui repose sur les deux supports latéraux (à droite et à gauche) soit dégagée.

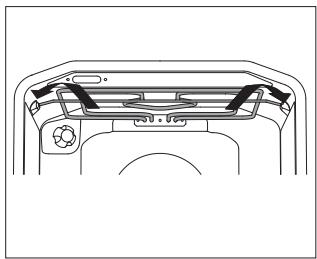

N'utilisez jamais le grill en position rabattue. Une fois le nettoyage terminé, remettez le grill en place selon la procédure inverse ; la barre transversale doit s'enclencher dans les deux supports latéraux.
Avant d'abaisser le grill, déconnectez l'appareil du réseau électrique. La résistance doit avoir refroidi, sinon vous pourriez vous brûler.

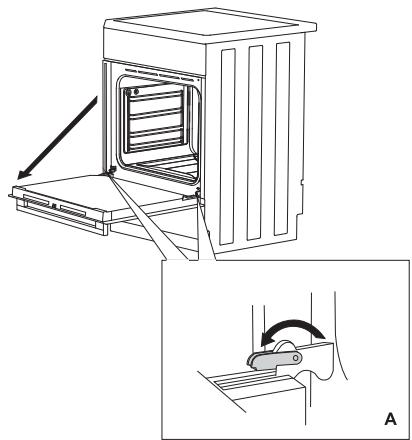

Démontage et remontage de la porte du FOUR (selon le modèle)
1 Tout d'abord, ouvrez complètement la porte (aussi loin qu'elle peut aller).
2 A Fermeture conventionnelle : faites pivoter les butées vers l'avant, jusqu'au bout.
B Fermeture amortie : faites pivoter les butées à
C Si l'appareil est équipé du système de fermeture amortie, soulevez légèrement les petits leviers et tirez-les vers vous.
Fermez doucement la porte jusqu'à ce que les petits leviers soient alignés avec les fentes. Soulevez légèrement la porte et dégagez-la des logements des charnières, de chaque côté de l'appareil.
Pour remettre la porte en place, procedez dans l'ordre inverse. Si la porte ne s'ouvre pas ou ne se ferme pas correctement, vérifiez si les encoches des charnières sont bien alignées avec leur contrepartie.
Lorsque vous remettez la porte en place, veillez à ce que les butées des charnières soient placées correctement dans leurs logements afin d'éviter tout risque de fermeture imprévue. Dans le cas contraire, la charnière principale qui est reliée à un ressort très puissant pourrait se dégager à tout moment. Risques de blessures!

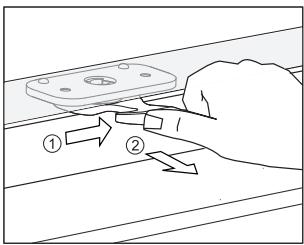

VERROU de la porte (sur certains modèles)
Pour déverrouiller la porte, poussez doucement le taquet vers la droite avec le pouce et tirez simultanément la porte vers vous.
Lorsque vous refermez la porte, le verrou revient automatiquement dans sa position initiale.

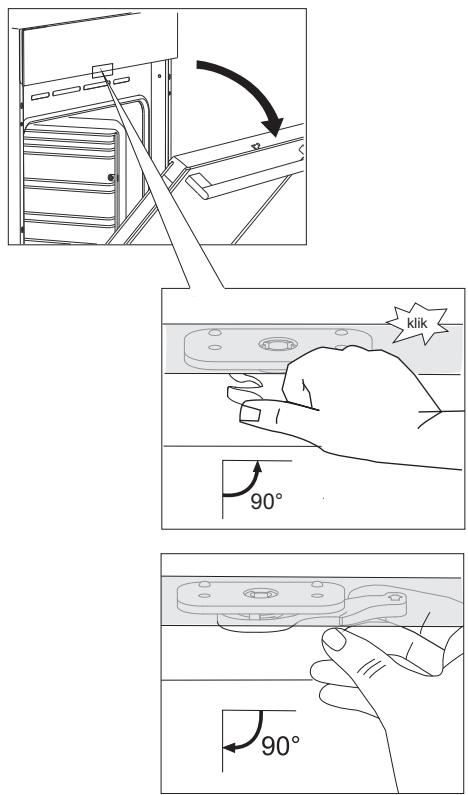

Désactivation et activation du VERROU de la porte
Le four doit avoir complètement refroidi.
Ouvrez d'abord la porte du four.
Poussez le verrou de la porte vers la droite avec votre pouce jusqu'à ce que vous perceviez un "clic". Le verrou est maintenant désactivé.
Pour réenclencher le verrou, ouvrez la porte, puis tirez le levier vers vous avec l'index de votre main droite.
Porte à fermeture amortie (sur certains modèles)
La porte du four est équipée d'un dispositif qui atténue la pression de fermeture à partir d'un angle de 75 degrés. Il permet une fermeture facile, en silence et en douceur. Lorsqu'elle atteint un angle de 15 degrés par rapport à sa position fermée, il suffit de pousser légèrement la porte pour qu'elle finisse de se fermer automatiquement et en douceur.
Si vous fermez la porte trop brusquement, l'effet du dispositif est réduit ou annulé pour des raisons de sécurité.
Démontage et remontage des VITRES de la porte
On peut nettoyer la face interne des vitres, mais il faut d'abord les retirer de la porte. Démontez la porte du four (voir le chapitre "Démontage et remontage de la porte du four").
En fonction du modele de l'appareil, les vitres de la porte se démontent soit selon la METHODE 1, soit selon la METHODE 2.

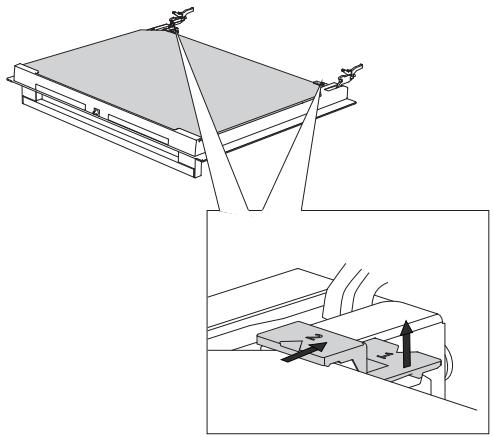

Méthode 1 (selon le modèle)
1. Soulevez légèrement les supports situés sur les côtés droits et gauche de la porte (repère 1 sur le support) et retirez-les de la vitre (repère 2 sur le support). 2. Saisissez la vitre par son bord inférieur, puis soulevez-la jusqu'à ce qu'elle soit dégagée des supports et enlevez-la.
Pour enlever la troisième vitre (uniquement sur certains modèles) soulevez-la et retirez-la. Enlevez aussi les joints en caoutchouc qui sont sur la vitre.
Pour remettre les vitres en place, procédez dans l'ordre inverse. Les repères (demi-cercles) tracés sur la porte et sur la vitre doivent coïncider.
Méthode 2 (selon le modèle)

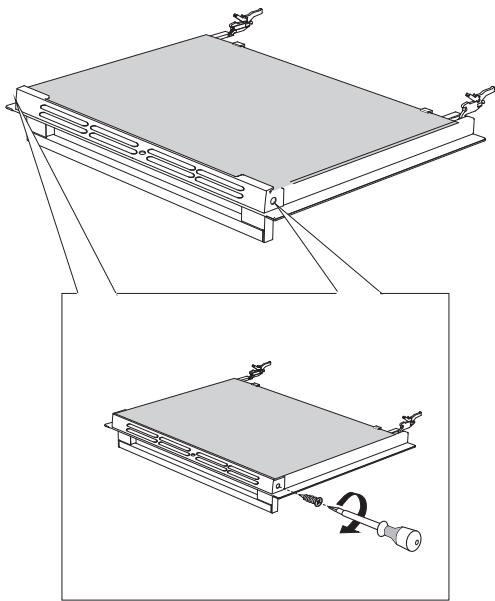

Enlevez les vis qui fixent les supports de chaque côté de la porte.

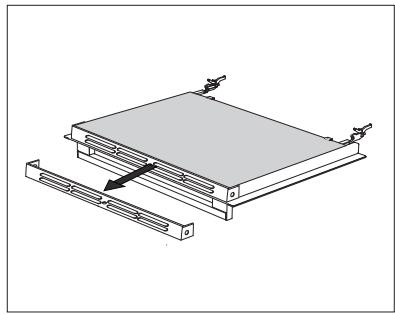

3 Soulevez doucement la vitre et dégagez-la des clips situés dans le bas de la porte.
Pour remettre la vitre en place, procédez dans l'ordre inverse.
Reemplacement de l'ampoule
L'ampoule est un consommable et n'est donc pas couverte par la garantie. Avant de changer l'ampoule, enlevez la cheffrite, la plaque à pâtisserie, la grille et les gradins.
Utilisez un tournevis plat.
(Ampoule halogène : G9, 230 V, 25 W; ampoule à incandescence : E14, 25 W, 230 V).
Avec un tournevis plat, soulevez le couvercle de l'ampoule et enlevez-le.
Veillez à ne pas rayer l'émail.
Retirez l'ampoule halogène et remplacez-la par une nouvelle.
- Protégez-vous les mains pour éviter les maladies.
Mise en GARDE et signalisation des erreurs
Au cours de la période de garantie, les réparations doivent être effectuées exclusivement par les professionnels agrées par le fabricant.
Avant toute intervention, assurez-vous que l'appareil est hors tension en retirant les fusibles ou en débranchant le cordon d'alimentation de la prise secteur.
Les interventions ou réparations effectuées par des personnes non qualifiées peuvent entraîner un risque d'électrocution ou de court-circuit. Par conséquent, n’entreprennez aucune réparation vous-même.
Confiez toute intervention à un professionnel qualifié ou à un technicien de notre service après-vente.
Reportez-vous aux instructions ci-dessous pour tenter de résoudre vous-même les défauts ou problèmes mineurs.
Important
Les prestations du service après-vente réalisées durant la période de garantie seront facturées si le dysfonctionnement est dû à une utilisation incorrecte de l'appareil. Conservez cette notice à portée de main pour pouvoir la consulter à tout moment. Si vous céderez votre appareil à un tiers, remettez-lui également cette notice.
Voici quelques conseils qui vous permettront de réaméliorer aux problèmes les plus courants.
| Problème/erreur | Cause/solution |
| Le disjoncteur de l'installation se désarme souvent. | Contactez un électricien. |
| L'éclairage du four ne fonctionne pas. | Remplacez l'ampoule en suivant les instructions du chapitre Nettoyage et entretien. |
| Les pâtisseries ne sont pas assez cuites. | Avez-vous besoin la température et le mode de cuisson qui convennent? Avez-vous bien fermé la porte du four ? |
| La flamme des brûleurs est instable. | Faites vérifier les réglages du gaz par un professionnel. |
| La flamme du brûleur varie brusquement, il faut appuyer longtemps sur le bouton pour allumer le brûleur. | Vérifiez si les pièces du brûleur sont assemblées correctement. |
| La flamme s'éteint peu après s'être allumée. | Appuyez plus longtemps sur le bouton. Avant de le relâcher, appuyez fermement dessus. |
| La grille a changé de couleur autour des brûleurs. | C'est un phénomène normal d'aux températures élevées. Nettoyez la grille avec un détergent destiné au métal. |
| L'allumage électrique des brûleurs ne fonctionne plus. | Nettoyez soigneusement l'interstice entre le brûleur et la bougie d'allumage. Nettoyez les chapeaux avec un détergent destiné au métal. Remettez bien en place le chapeau du brûleur. |
Si vous ne parvenez pas à résoudre le problème après avoir suivi les conseils ci-dessus, contactez le service après-vente/agréé. Toutefois, les réparations ou réclamations résultant d'un raccordement ou d'une utilisation non conforme ne sont pas couvertes par la garantie. Dans ce cas, le coût de l'intervention est à la charge du client.

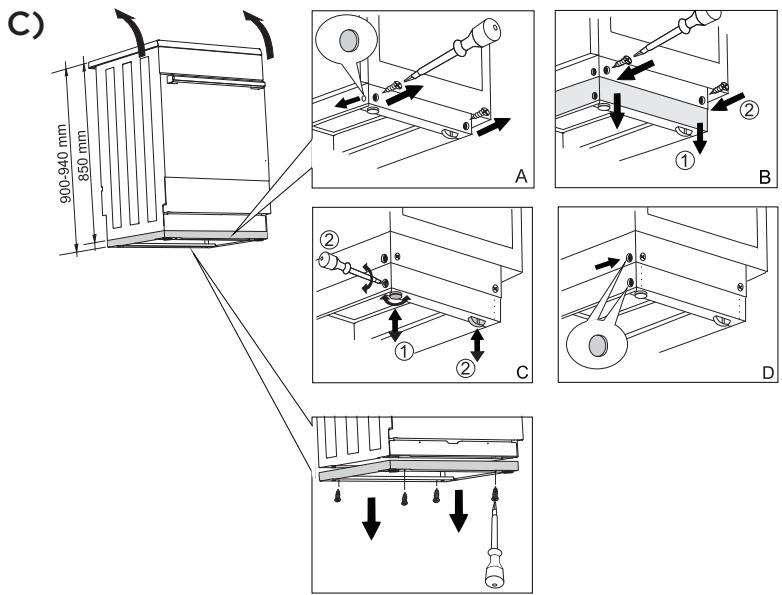

Mise en PLACE de l'appareil (sur certains modèles)
Les murs et le mobilier situés à proximité de l'appareil (plancher, mur derrière la cuisinière, cloisons latérales) doivent résister à une température de 90°C au moins.
Protection CONTRE le basculement
Les mesures entre parenthèses sont les dimensions d’encastrement avec l’équerre, mais sans le socle supplémentaire. Si les vis et chevilles fournies ne permettent pas d’assujettir solidement l’équerre à votre mur, utilisez d’autres vis et chevilles pour fixer l’équerre, de façon à ce que la cuisinière ne puisse pas dégager du mur.
Raccordement au réseau électrique
Le capuchon fourni doit être placé sur le clip de raccordement.
Réglages effectués en USINE
- Les appareils de cuisson à gaz sont vérifiés et pourvus du sigle CE.
- Ils sont livrés avec des joints d'étanchéité et les brûleurs sont réglés pour le raccordement au gaz naturel H ou E (20 mbar) ou au gaz naturel liquéfié (50 ou 30 mbar).
Les caractéristiques techniques sont indiquées sur la plaque signalétique qui se trouve à l'intérieur du four. Elle est visible lorsque la porte est ouverte.
- Avant de procéder au raccordement, vérifie que les caractéristiques du réseau de gaz (type de gaz et pression) correspondent aux réglages usine de l'appareil.
- Si le gaz que vous utilisez n'est pas compatible avec les réglages actuels de votre appareil, contactez un technicien du service après-vente ou votre distributeur.
- Pour adapter la cuisinière à un autre type de gaz, il est nécessaire de remplacer les injecteurs (voir le TABLEAU DES INJECTEURS).
- En cas de réparation, ou si les joints sont endommagés, il est nécessaire de vérifier les pièces fonctionnelles et de remplacer les joints selon les consignes de la présente notice. Les pièces fonctionnelles sont les suivantes : l'injecteur fixe pour la grande flamme et la vis pointeau pour régler le ralenti de la petite flamme.
Raccordement à l'arrivée de gaz
- L'appareil doit être raccordé à la conduite ou à la bonbonne de gaz conformément aux prescriptions de la compétition de distribution de gaz.
- L'appareil est équipé, sur son côté droit, d'un raccord filtré EN ISO 228-1 qui peut être converti en ISO 10226-1 / -2 avec un adaptateur et un joint complémentaires (en fonction de la règlementation sur les raccordements qui est propre à chaque pays).
- Un embout de flexible pour gaz naturel liquéfié et un joint d'étanchéité non métallique sont également fournis (selon le modèle).
- Lors du branchement de l'appareil à l'arrivée de gaz, maintenez fermement le raccord pour l'empêcher de tourner.
- Pour assurer l'étanchéité des raccords, utilisez de la pâte à joint et des joints non métalliques agréés. N'utilisez qu'une seule fois les joints non métalliques. Leur épaisseur ne doit pas se déformer de plus de 25 %.
- L'appareil doit être raccordé à l'arrivée de gaz à l'aide d'un tuyau flexible certifié. Il ne doit pas toucher les panneaux inférieur et arrière de l'appareil, ni le haut du four.
Raccordement par un tuyau flexible
Si l'appareil est raccordé au gaz par un tuyau flexible, ce dernier ne doit pas être installé selon l'option A.
Si le tuyau est en métal, l'option A est possible.
A B
Pièces de raccordement au gaz
A Raccord EN ISO 228-1 B Joint non métallique d'une épaisseur de 2 mm C Embout de tuyau pour le gaz naturel liquifié (en fonction de la réglementation sur les raccordements qui est propre à chaque pays) D Raccord EN 10226-1 / -2 (en fonction de la réglementation sur les raccordements qui est propre à chaque pays).
Après avoir procédé au raccordement, vérifie si les brûleurs fonctionnent correctement. La flamme doit être clairement visible et avoir un cône bleu-vert bien tendu. Si elle n'est pas stable, augmentez le réglage du ralenti. Expliquez à l'utilisateur le fonctionnement et l'utilisation des brûleurs et lisez ensemble la notice d'utilisation.
Après avoir raccordé l'appareil au gaz, vérifie l'étanchéité des raccords.
Adaptation à un autre type de gaz
- Il n'est pas nécessaire d'enlever le plan de cuisson pour adapter la cuisinière à un autre type de gaz.
- Avant de procéder à l'adaptation, mettez l'appareil hors tension et fermez le robinet d'alimentation de gaz.
- Remplacez les injecteurs existants par les injecteurs correspondant au type de gaz choisi selon la puissance nominale spécifiée (voir le tableau des injecteurs).
- En cas d'adaptation au gaz naturel liquéfié, la vis pointeau réglant le ralenti doit être serrée à fond.
- En cas d'adaptation au gaz naturel, réglez le ralenti en desserrant la vis, mais jamais plus de 1,5 tour par rapport à sa position «serrée à fond».
Une fois l'adaptation terminée, collez sur les anciennes caractéristiques (de la plaque signalétique) une nouvelle étiquette qui mentionne le nouveau type de gaz utilisé et les injecteurs mis en place. Vérifiez le bon fonctionnement de l'appareil et l'étanchéité de tous les raccords.
Veillez à ce que les conducteurs électriques, thermostats capillaires et éléments thermiques ne soient pas situés dans la zone de l'écoulement gazeux.
Éléments de réglage
- Les pièces permettant de régler le ralenti des brûleurs sont accessibles par les ouvertures du bandeau de commandes.
- Enlevez la grille support, le chapeau et la couronne des brûleurs.
- Enlevez les boutons de commande.
Brûleurs du plan de cuisson
1 Chapeau du brûleur 2 Couronne avec coupelle 3 Thermocouple (uniquement sur certains modèles) 4 Bougie d'allumage 5 Injecteur
Brûleur triple couronne
A Injecteur
Robinet de gaz du brûleur avec sécurité thermoelectrique
B Vis pointeau pour le réglage du ralenti
Tableau des injecteurs
| Type de gaz, pression | Brûleur auxiliaire | Brûleur semi-rapide | |||
| max | min | max | min | ||
| Gaz naturel H Wo=45,7÷54,7 MJ/m3, Gaz naturel E, Gaz naturel E+ Wo=40,9÷54,7 MJ/m3 G20, p=20mbar | Puisance calo- rifique nominale (kW) | 1 | 0,48 | 1,9 | 0,48 |
| Consommation (l/h) | 95 | 46 | 181 | 46 | |
| Repère sur l'in- jecteur (1/100 mm) | 72 X | 26 | 103 Z | 26 | |
| Code de l'injec- teur | 690771 | 568169 | |||
| Gaz liquéfié 3+, B/P Wo=72,9÷87,3 MJ/m3 G30 p=30 mbar | Puisance calo- rifique nominale (kW) | 1 | 0,48 | 1,9 | 0,48 |
| Consommation (g/h) | 73 | 35 | 138 | 35 | |
| Repère sur l'in- jecteur (1/100 mm) | 50 | 26 | 68 | 26 | |
| Code de l'injec- teur | 690780 | 568175 | |||
| Type de gaz, pression | Brûleur rapide | Multi-couronne | |||
| max | min | max | min | ||
| Gaz naturel H Wo=45,7÷54,7 MJ/m3, Gaz naturel E, Gaz naturel E+ Wo=40,9÷54,7 MJ/m3 G20, p=20mbar | Puisance calo- rétique nominale (kW) | 3 | 0,76 | 3,6 | 1,56 |
| Consommation (l/h) | 286 | 72 | 343 | 149 | |
| Repère sur l'in- jecteur (1/100 mm) | 130 H3 | 33 | 145 H3 | 57 | |
| Code de l'injecteur | 574285 | 568170 | |||
| Gaz liquéfié 3+, B/P Wo=72,9÷87,3 MJ/m3 G30 p=30 mbar | Puisance calo- rétique nominale (kW) | 3 | 0,76 | 3,5 | 1,56 |
| Consommation (g/h) | 218 | 55 | 255 | 114 | |
| Repère sur l'in- jecteur (1/100 mm) | 86 | 33 | 94 | 57 | |
| Code de l'injecteur | 574286 | 568176 | |||
| Type de gaz, pression | Brûleur du four | Brûleur infrarouge | |||
| max | min | ||||
| Gaz naturel H Wo=45,7÷54,7 MJ/m3, Gaz naturel E, Gaz naturel E+ Wo=40,9÷54,7 MJ/m3 G20, p=20mbar | Puisance calo- rétique nominale (kW) | 3 | 0,8 | 2,2 | |
| Consommation (l/h) | 286 | 76 | 210 | ||
| Repère sur l'in- jecteur (1/100 mm) | 117 | 33 | 108 | ||
| Code de l'injecteur | 568171 | 568173 | |||
| Gaz liquéfié 3+, B/P Wo=72,9÷87,3 MJ/m3 G30 p=30 mbar | Puisance calo- rétique nominale (kW) | 3 | 0,8 | 2,2 | |
| Consommation (g/h) | 218 | 58 | 160 | ||
| Repère sur l'in- jecteur (1/100 mm) | 82 | 33 | 75 | ||
| Code de l'injecteur | 568177 | 568178 | |||
- Les vis de réglages montées en usine sont prévues pour le gaz liquéfié. Les réglages réalisés en usine permettent à l'appareil de fonctionner avec le type de gaz pour lequel il est prévu.
- En cas d'adaptation de l'appareil à un type de gaz, la vis de réglage doit être serrée ou desserrée en fonction du débit de gaz requis (cependant, ne desserrez pas la vis de plus de 1,5 tour par rapport à sa position «serrée à fond»).
La puissance des brûleurs indiquée tient compte du pouvoir calorifique supérieur (Hs) du gaz.
Seul un professionnel agréé par la Compagnie de distribution de gaz ou un technicien du service après-vente est habilité à procéder à ces interventions.
Cet appareil est emballé dans des matériaux écologiques qui peuvent être recyclés, remis au service de la propriété ou détruits sans nuire à l'environnement. Les matériaux d'emballage sont pourvus dans ce but du marquage approprié.
Le symbole de la poubelle barrée figure sur le produit ou sur son emballage en application de la directive européenne 2002/96/CE sur les Déchets d'Équipement Électrique et Électronique (DEEE). Cette directive sert de règlement cadre à la reprise, au recyclage et à la valorisation des appareils ménagers usagés dans toute l'Europe.
Ce produit ne peut donc être jeté avec les ordures ménagères, mais doit faire l'objet d'une collecte sélective. Lorsque vous ne l'utiliserez plus, remettez-le à un service de ramassage spécialisé ou à une déchèterie - municipale ou privée - qui traite les DEEE; vous contribuerez ainsi à éviter des conséquences néfastes pour la santé et l'environnement.
Pour tout renseignement sur la mise au rebut et le recyclage de ce produit, veuillez contacter la mairie ou le service de la propriété de votre commune, ou encore le magasin dans lequel vous l'avez acheté.
Nous nous réservons le droit de modifier cette notice d'utilisation sans préavis et vous prions de nous excuser pour les erreurs qui auraient pu s'y glisser.
