BCS547ORAW - Cuisinière à gaz GORENJE - Notice d'utilisation et mode d'emploi gratuit

Marque	GORENJE
Modèle	BCS547ORAW
Type de produit	Cuisinière à gaz pose libre
Alimentation	Gaz et électrique 230 V

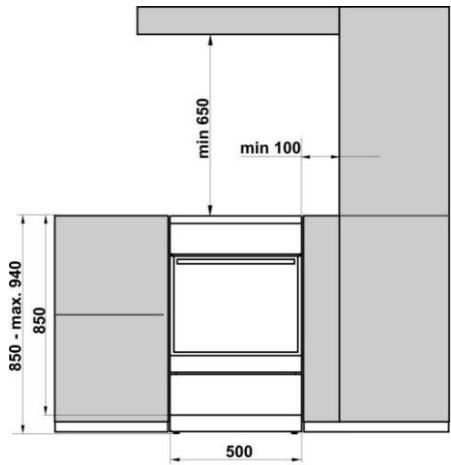

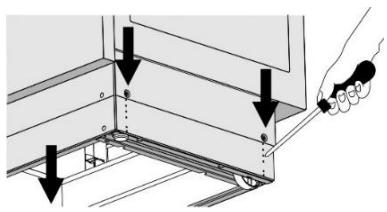

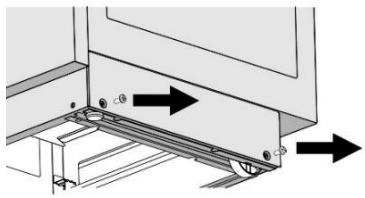

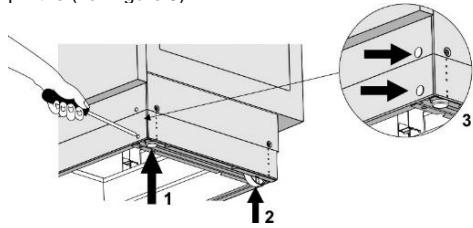

Hauteur réglable	850 à 940 mm
Nombre de brûleurs	4 (1 rapide, 1 semi-rapide, 2 auxiliaires)
Puissance brûleur rapide	3,0 kW
Puissance brûleur semi-rapide	1,9 kW
Puissance brûleur auxiliaire	1,0 kW
Type de gaz compatible	Gaz naturel H/E (G20/G25) et gaz liquéfié (G30/G31)
Four	Four à gaz avec thermostat, gril infrarouge (gaz ou électrique selon version)
Fonctions spéciales	Aqua Clean, cuisson à la broche, allumage intégré
Sécurité	Thermocouple sur brûleurs, verrou porte, protection ant-basculement

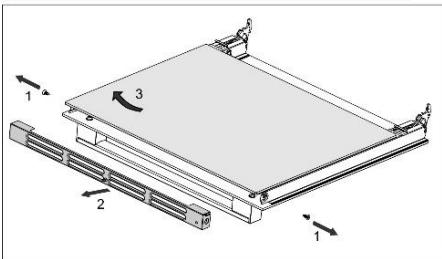

Porte du four	À fermeture amortie, avec 3 vitres amovibles
Éclairage du four	Ampoule halogène G9 25 W (ou incandescence E14)
Accessoires inclus	Grille, plaque à pâtisserie, lèchefrite, support tournebroche (selon modèle)
Entretien	Nettoyage manuel, fonction Aqua Clean pour four

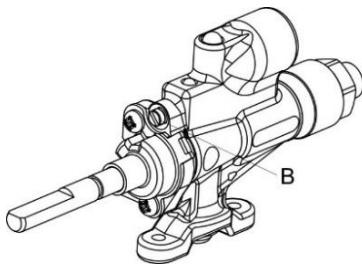

Adaptation gaz	Possible via changement d'injecteurs et réglage ralenti
Raccordement électrique	Prise standard 230 V, câble secteur
Classe d'efficacité énergétique	Non spécifiée

FOIRE AUX QUESTIONS - BCS547ORAW GORENJE

Comment allumer un brûleur de la cuisinière ?

Appuyez sur le bouton correspondant et tournez-le sur la position maximale. Une étincelle électrique enflamme le gaz. Si l'allumeur ne fonctionne pas, utilisez une allumette. Après inflammation, maintenez le bouton enfoncé 5 secondes jusqu'à stabilisation de la flamme.

Que faire si je sens une odeur de gaz ?

Fermez immédiatement le robinet d'arrivée de gaz, éteignez toute flamme ou cigarette, n'actionnez aucun appareil électrique, aérez la pièce et contactez le service après-vente ou un professionnel agréé.

Comment adapter la cuisinière à un autre type de gaz ?

Faites réaliser l'adaptation par un professionnel. Cela implique le remplacement des injecteurs et le réglage du ralenti (vis pointeau). Référez-vous au tableau des injecteurs dans la notice pour les repères et codes.

Que signifie la fonction Aqua Clean ?

C'est un cycle de nettoyage assisté à basse température : versez 0,6 L d'eau dans la lèchefrite, placez-la sur le gradin du bas et sélectionnez la fonction Aqua Clean pendant 30 minutes. Les résidus se ramollissent et s'enlèvent facilement avec une éponge.

Comment nettoyer les brûleurs ?

Nettoyez la grille support, la couronne et le chapeau avec de l'eau chaude et du détergent doux. Utilisez une brosse pour le thermocouple et la bougie d'allumage. Assurez-vous que les orifices ne sont pas obstrués. Séchez soigneusement et remontez correctement.

Comment changer l'ampoule du four ?

Déconnectez l'appareil du réseau électrique. Retirez le couvercle de l'ampoule, puis remplacez-la par une ampoule halogène G9 25 W (ou incandescente E14 selon modèle). Protégez vos mains pour éviter les brûlures.

Le four ne chauffe pas, que vérifier ?

Vérifiez que le sélecteur de fonction est sur une position de cuisson, que la porte est bien fermée et que l'alimentation gaz est ouverte. Si le brûleur du four ne s'allume pas, assurez-vous que le thermocouple est propre et que l'allumeur fonctionne.

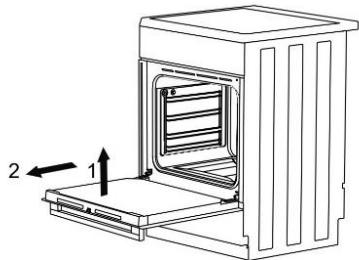

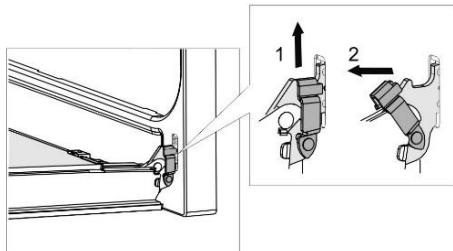

Comment démonter la porte du four pour nettoyage ?

Ouvrez complètement la porte, faites pivoter les leviers de verrouillage des charnières, puis refermez lentement la porte jusqu'à ce que les leviers s'alignent. Soulevez légèrement la porte et déboîtez-la des charnières. Pour remonter, procédez en sens inverse.

Quels diamètres de casseroles sont recommandés ?

Pour le brûleur rapide : 220-260 mm ; semi-rapide : 180-220 mm ; auxiliaire : 120-180 mm. Utiliser un récipient adapté optimise la cuisson et économise le gaz.

Comment utiliser le gril infrarouge ?

Sélectionnez le mode gril et allumez le brûleur. Pour le gril à gaz, laissez la porte ouverte 2 minutes après allumage, puis fermez-la. La cuisson se fait porte fermée. Préchauffez 5 minutes. Surveillez en permanence pour éviter de brûler les aliments.

MODE D'EMPLOI BCS547ORAW GORENJE

NOTICE d'utilisation détaillée pour une cuisinière à gaz POSE LIBRE

gorenje

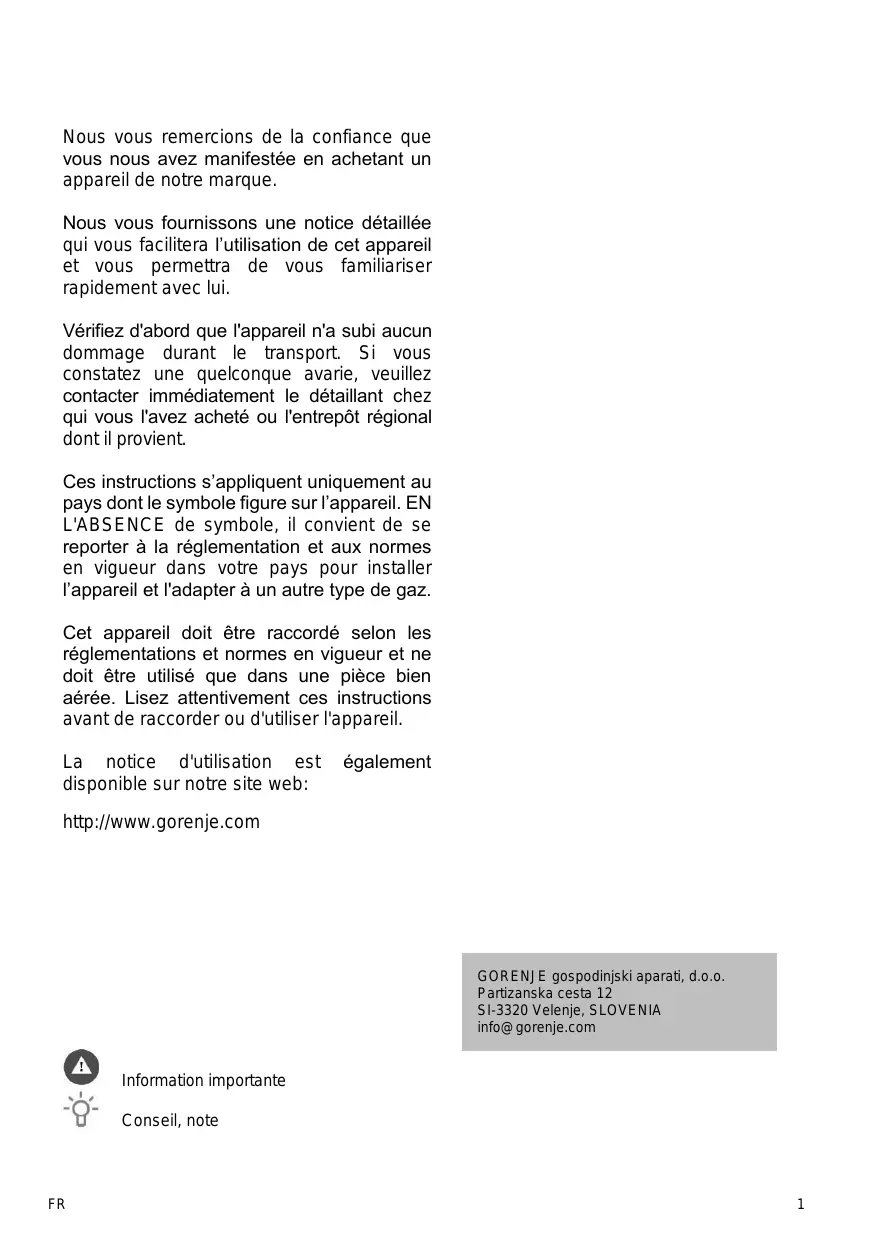

Nous vous remercions de la confiance que vous nous avez manifestée en achetant un appareil de notre marque.

Nous vous fournissons une notice détaillée qui vous facilitera l'utilisation de cet appareil et vous permettra de vous familiariser rapidement avec lui.

Vérifiez d'abord que l'appareil n'a subi aucun dommage durant le transport. Si vous constatez une quelconque avarie, veuillez contacter immédiatement le détaillant chez qui vous l'avez acheté ou l'entrepôt régional dont il provient.

Ces instructions s'appliquent uniquement au pays dont le symbole figure sur l'appareil. EN L'ABSENCE de symbole, il convient de se reporter à la réglementation et aux normes en vigueur dans votre pays pour installer l'appareil et l'adapter à un autre type de gaz.

Cet appareil doit être raccordé selon les réglementations et normes en vigueur et ne doit être utilisé que dans une pièce bien aérée. Lisez attentionivement ces instructions avant de raccorder ou d'utiliser l'appareil.

La notice d'utilisation est également disponible sur notre site web:

http://www.gorenje.com

Information importante

Conseil, note

GORENJE gospodinski aparati, d. o. o.

Partizanska cesta 12

SI-3320 Velenje, SLOVENIA

[e-mail]

Veuillez LIRE attentivement CETTE NOTICE et gardezla à portée de MAIN pour la consulter ultrierieurement.

Les enfants à partir de 8 ans et les personnes à capacités physiques, sensorielles ou mentales réduites ou manquant d'expérience ou de connaissances peuvent utiliser cet appareil à condition de rester sous la surveillance d'un adulte responsable, d'avoir reçu des instructions préalables sur la manière de s'en servir en toute sécurité, et d'avoir compris les risques auxquels ils s'exposent. Ne laissez pas les enfants jouer avec l'appareil; surveillez-les s'ils procédent à son nettoyage ou à son entretien.

ATTENTION: durant la cuisson, l'appareil et certains de ses éléments accessibles peuvent être brûlants. Faites bien attention à ne pas toucher les éléments chauffants de l'appareil. Surveillez en permanence les enfants de moins de 8 ans.

ATTENTION: les éléments accessibles de l'appareil peuvent être brûlants durant son utilisation. Empêchez les jeunes enfants de s'approcher du four.

ATTENTION: risque d'incendie: ne laissez aucun objet sur le plan de cuisson.

ATTENTION: la cuisson doit être surveillée en permanence, qu'elle soit courte ou longue.

ATTENTION: sur une table de cuisson, les fritures peuvent partager un risque d'incendie si vous ne les surveillez pas. Ne tentez JAMAIS d'eteindre le feu avec de l'eau, mais mettez immédiatement l'appareil à l'arrêt, puis posez un couvercle sur le récipient et essayez d'étouffer les flammes avec une couverture antifeu.

ATTENTION: avant de replacer l'ampoule, mettez l'appareil hors tension afin de prévenir tout risque d'électrocution.

N'installez pas l'appareil derrière une porte décorative afin d'éviter la surchauffe.

N'utilisez pas de détergents fortement abrasifs ou de raclettes métalliques tranchantes pour nettoyer la porte en verre du four / le couvercle en verre de la cuisson (selon le cas) car ils pourraient rayer la surface. Ces dommages pourraient entraîner des fêlures sur le verre.

Ne nettoyez jamais la table de cuisson / le four avec un appareil à vapeur ou à haute pression : vous vous exposeriez à un risque de choc électrique.

L'appareil n'est pas prévu pour être commandé par un minuteur externe ou une télécommande séparée.

ATTENTION: employez exclusivement les protections prévues par le fabricant de l'appareil de cuisson, ou commandées par le fabricant dans la notice d'utilisation, ou encore intégrées à l'appareil. L'utilisation d'un dispositif de protection inapproprié peut provoquer des accidents.

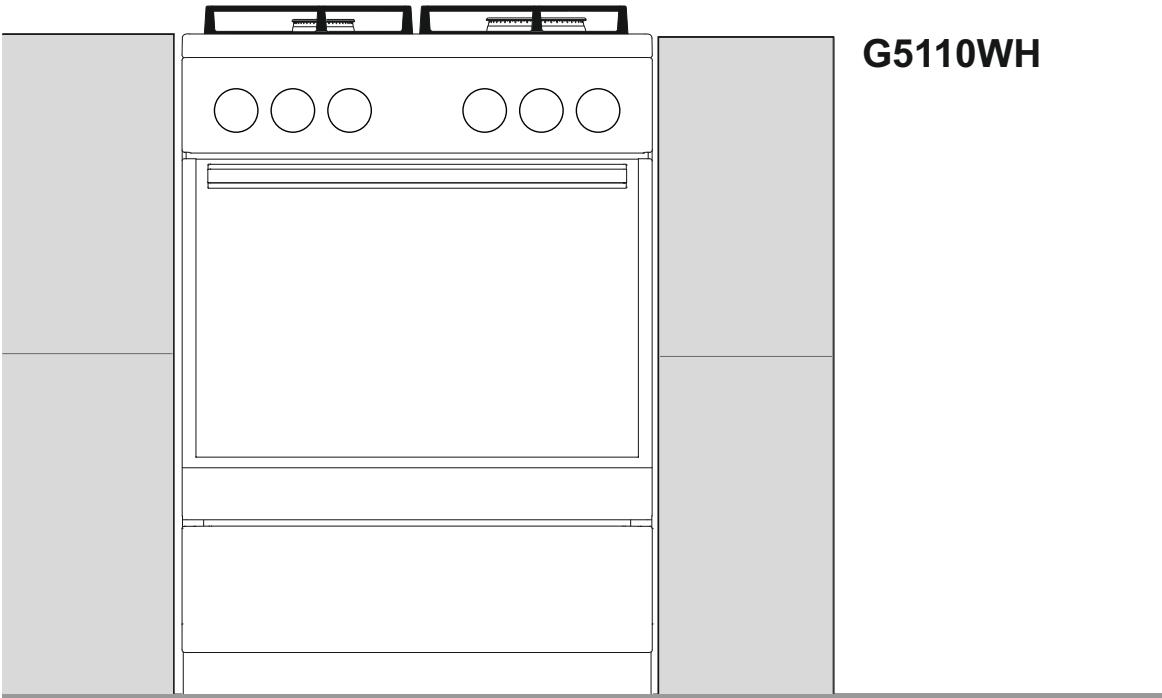

L'appareil est prévu pour être installé directement sur le sol, sans aucun socle ni support supplémentaire.

Avant de soulever le couvercle, vérifie qu'il est propre et ne compte aucun résidu liquide. Le couvercle peut être laqué ou en verre; ne le rabattez pas tant que les foyers n'ont pas complètement refroidi.

ATTENTION: cet appareil est destiné exclusivement à la cuisson des aliments. Ne vous en servez pas à d'autres fins, par exemple pour chauffer la pièce.

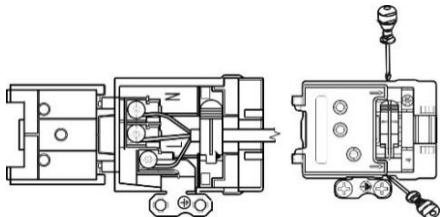

Le raccordement au réseau électrique de cet appareil devra être exécuté exclusivement par un professionnel qualifié. Les bornes de raccordement (à la place d'une prise murale) doivent être mises dans un boîtier protégé par un couvercle (voir équipement

complémentaire). Les modifications non autorisées de l'appareil ou les réparations exécutées par des personnes non qualifiées peuvent entraîner des blessures graves ou endommager l'appareil.

Si le cordon secteur est endommagé, faites-le remplacer par le fabricant, un technicien du service après-vente, ou un professionnel qualifié pour éviter tout risque éventuel.

Les interventions et réparations effectuées par des personnes non qualifiées représentent un risque d'explosion, de choc électrique ou de court-circuit qui peuvent provoquer des blessures aux personnes ou des dommages à l'appareil. Confiez toute intervention à un professionnel agréé.

Avant de commencer l'installation, vérifie si les conditions de raccordement de votre domicile au réseau de gaz (type de gaz et pression) correspondent aux caractéristiques techniques de votre appareil.

Les conditions de raccordement de votre appareil figurent sur sa plaque signalétique.

L'appareil n'est pas raccordé à un tuyau d'évacuation des fumées de combustion. Il doit être installé et raccordé conformément à la réglementation et aux normes régissant le raccordement. Vous devez prêter une attention particulière aux exigences concernant l'aération.

ATTENTION: durant son utilisation, un appareil de cuisson à gaz dégage de la chaleur, de la vapeur d'eau et des sous-produits de combustion dans la pièce où il est installé. Veillez à bien aérer la cuisine, surtout lorsque l'appareil est en service : laissez dégagées les ouvertures naturelles de ventilation ou installez un dispositif de ventilation mécanique (hotte aspirante).

ATTENTION: risque de basculement.

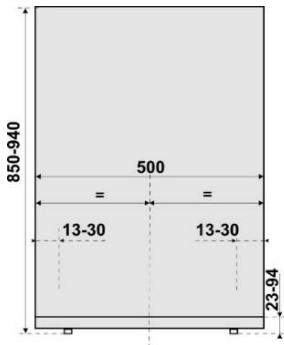

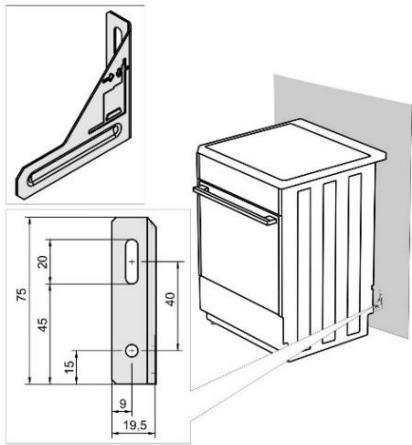

ATTENTION: afin d'éviter que l'appareil bascule, il faut installer un dispositif de stabilisation. Consultez la notice d'installation.

L'usage intensif et prolongé de l'appareil peut nécessiter une aération complémentaire, par exemple l'ouverture d'une fenêtre ou le passage à une vitesse d'aspiration supérieure de la hotte, si vous en possédez une.

Cet appareil est de la classe 1 et 2/1. S'il est placé dans une rangée de meubles, il peut toucher des deux côtés les éléments adjacents. Il est possible d'installer d'un côté un meuble plus haut que l'appareil, à condition qu'il soit à une distance d'au moins 10 cm ; dans ce cas, le meuble installé de l'autre côté devra avoir la même hauteur que l'appareil.

Veillez à assembler correctement les pièces des brûleurs.

N'installez pas l'appareil près d'une source de chaleur telle qu'un poêle à combustible solide, car la haute température à proximité peut endommager la cuisinière.

Fermez l'arrivée principale de gaz si vous prévoyez de ne pas utiliser l'appareil pendant un certain temps (avant de partir en vacances par exemple).

Si vous utilisez d'autres appareils électriques à proximité de votre enceinte de cuisson, veillez à ce que leur cordon d'alimentation ne se coince pas entre la cavité et la porte du four, car cela pourrait entraîner un court-circuit. Maintenez le cordon secteur des autres appareils à une distance convenable.

Si vous remarquez un défaut sur le tuyau de gaz ou si vous sentez une odeur de gaz dans la pièce:

• fermez immédiatement le robinet d'arrivée de gaz au niveau de la bouteille ou de la tuyauterie fixe;
• Éteignez tout feu, y compris les cigarettes, cigares et pipes;
• ne mettez aucun appareil électrique en marche ou à l'arrêt (y compris l'éclairage);
• aérez bien la cuisine - ouvrez les fenêtres;
• contactez immédiatement le service après-vente ou un professionnel agréé par le distributeur de gaz naturel.

Ne tapissez pas le four avec des feuilles d'aluminium et évitez de déposer des plats ou des moules directement sur la sole. En empêchant l'air de circuler, la feuille d'aluminium nuirait à une cuisson convenable et abîmerait le revêtement en émail.

Lorsque le four est en service, la porte chauffe. Pour améliorer la protection et réduire la température de la face externe de la porte, une troisième vitre a été intégrée (uniquement sur certains modèles).

Les charnières de la porte du four peuvent s'abîmer en cas de surcharge ; ne posez aucun récipient lourd sur la porte ouverte et ne vous y appuyez pas quand vous nettoyez l'intérieur du four. Ne montez pas sur la porte ouverte et ne laissez pas les enfants s'y asseoir dessus.

Veillez à ce que les fentes d'aération ne soient jamais recouvertes ni obstruées d'aucune manière.

ATTENTION: au cas où le verre / la vitrocéramique serait brisé:

• éteignez immédiatement tous les brûleurs à gaz et les foyers électriques et coupez l'alimentation électrique de l'appareil;
• ne touchez pas la surface en verre / en vitrocéramique;

-n'utilisez pas l'appareil.

Avant de raccorder l'appareil

Lisez attentivement la présente notice d'utilisation avant de raccorder l'appareil. Les réparations ou réclamations résultant d'une utilisation ou d'un raccordement non conforme ne sont pas couvertes par la garantie.

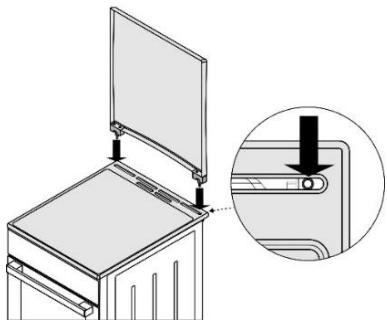

Couvercle de l'appareil

Avant de soulever le couvercle, vérifie qu'il est propre et ne compte aucune résidu liquide. Le couvercle peut être laqué ou en verre; ne le rabattez pas tant que les foyers n'ont pas complètement refroidi.

Ne rabattez pas le couvercle tant qu'un brûleur est allumé!

Le symbole sur le produit ou sur son emballage indique que le couvercle en verre peut se briser si on l'expose à la chaleur. Avant de le rabattre,

Éteignez tous les brûleurs.

Z TIROIR de l'appareil

Ne rangez pas dans le tiroir, situé sous le four, des produits explosives, volatiles, ou peu résistants à la chaleur (papier, torchons, sacs en plastique, détergents, aerosols) car ils peuvent prendre feu lorsque le four est en marche et provoquer un incendie.

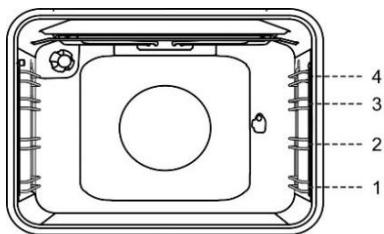

Gradins en FIL

Les gradins en fil permettent de cuire les préparations sur quatre niveaux.

Le fonctionnement de l'appareil est sur, avec ou sans glissières.

Glissieres télescopiques extractibles

On peut insérer les glissières télescopiques aux 2ème, 3ème et 4ème niveaux. Elles peuvent être partiellement ou totalement extensibles.

Gradins emboutis

Le four est équipé de gradins encastrés sur quatre niveaux permettant d'insérer la grille et les plaques.

Durant la cuisson, l'appareil et certains de ses éléments accessibles sont très chauds. Mettez des gants de cuisine.

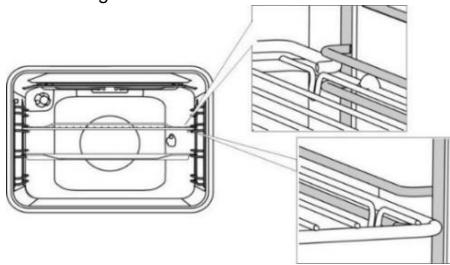

GRILLE

La grille comporte un taquet de sécurité. II

faut donc la soulever légèrement à l'avant pour la sortir du four.

Vous nevez insérer la grille, la plaque à pâtisserie, ou la lechefrite dans l'espace situé entre les deux fils formant le gradin.

Si vous four est équipé de glissières téléscopiques extensibles, faites d'abord coulisser une paire de glissières (la gauche et la droite) hors du four, puis posez la grille ou la plaque à pâtisserie sur les deux glissières. Ensuite, poussez l'ensemble à l'intérieur du four avec votre main, aussi loin que possible.

Refermez la porte du four lorsque les

glissières télescopiques sont bien enfoncées jusqu'au fond.

Comme les accessoires du four chauffent, leur

forme est susceptible de changer. Ceci n'affecte pas leur fonctionnelle et ils redeviennent leur forme d'origine en refroidissant.

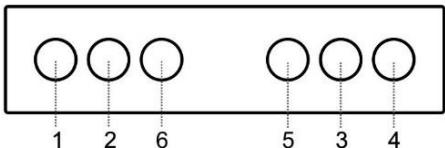

(selon le modèle)

1. Bouton du foyer avant gauche (brûleur)
2. Bouton du foyer arrêté gauche (brûleur)
3. Bouton du foyer arrêté droit (brûleur)
4. Bouton du foyer avant droit (brûleur)
5. Sélecteur de fonction du four
6. Bouton de l'éclairage du four

Avant la première utilisation

Après avoir reçu l'appareil, enlevez tout ce qui est à l'intérieur, y compris les protections de transport.

Nettoyez tous les accessoires et ustensiles à l'eau chaude avec un détergent usuel. N'utilisez pas de produits abrasifs.

Lorsque le four chauffe pour la première fois, il dégage l'odeur caractéristique d'un produit neuf.

Aérez bien la pièce lors de la première utilisation.

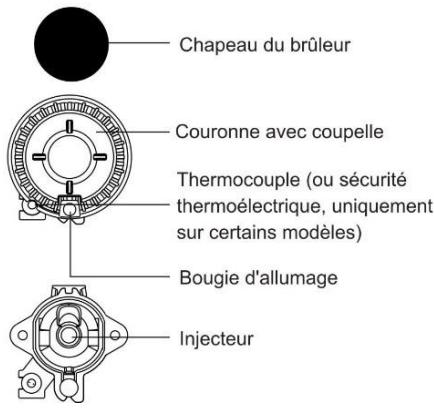

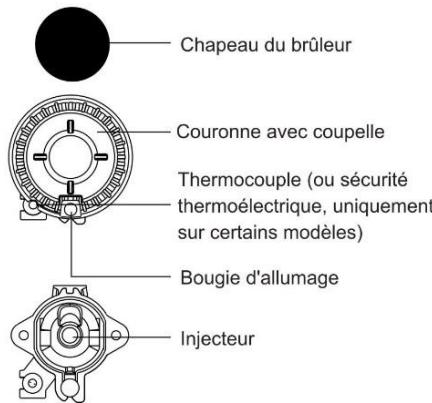

Bruleurs

Pour saisir les aliments, régalez d'abord le brûleur à sa puissance maximale, puis continuez la cuisson à l'allure minimale.

• Sur certains modèles, les brûleurs sont équipés d'un dispositif de sécurité thermo-électrique. Si la flamme du brûleur s'éteint accidentellement (liquide qui déborde, courant d'air, etc.) l'alimentation en gaz est coupée automatiquement et tout risque de fuite de gaz dans la pièce est éliminé.
• Positionnez tous les jours le chapeau du brûleur correctement sur la coupelle. Veillez à ce que les orifices de la couronne ne soient jamais obstrués.

Conseils sur la batterie de cuisine

Utilisez une batterie de cuisine appropriée pour bénéficier d'une durée de cuisson et d'une consommation de gaz optimales. Le diamètre des récipients utilisés est primordial. - Si la flamme dépasse le pourtour d'une casserole trop petite, cette dernière risque de s'abîmer et la consommation de gaz sera plus élevée. - La combustion du gaz nécessite de l'oxygène. Si les récipients sont trop grands, l'air parvient difficilement au brûleur, affectant ainsi son rendement.

Grille adaptatrice (uniquement sur certains modèles) Lorsque vous utilisez un récipient de petit diamètre, placez la grille adaptatrice sur le support de casseroles au-dessus du brûleur auxiliaire.

Type de brûleur	Diamètre du récipient
Rapide (3,0 kW)	220-260 mm
Semi-rapide (1,9 kW)	180-220 mm
Auxiliaire (1,0 kW)	120-180 mm

Conseils pour les économies d'énergie

• Mettez toujours un couvercle sur les récipients si cela est compatible avec votre recette.
• Choisissez des récipients dont les dimensions sont adaptées à la quantité d'aliments à cuire. La cuisson d'une petite quantité dans un grand récipient entraîne un gaspillage d'énergie.
• Utilisez de préférence une cocotte à pression pour les recettes exigeant une cuisson longue.
• Divers légumes et les pommes de terre peuvent cuire dans très peu d'eau, à condition de couvrir le récipient. Lorsque l'eau bout, réduisez l'allure de chauffe de façon à tout juste maintenir l'ébullition.

Allumage et fonctionnement des bruleurs

Appuyez toujours sur le bouton avant de le tourner.

L'allure de chauffe est indiquée sur les boutons par des repères représentant une grande et une petite flamme. Vous pouvez tourner le bouton de la grande

flamme (0) vers la petite flamme (0) et en sens inverse. Les différentes positions de service sont situées entre les deux flammes.

Le réglage entre ( ) et ( ) n'est pas recommandé, car la flamme est instable et pourrait s'éteindre.

Pour éteindre le brûleur, tournez le bouton à droite, sur la position (●).

Allumage d'une main

Pour allumer un brûleur, appuyez sur le bouton correspondant et tournez-le sur la position maximale. La bougie produit une étincelle électrique qui enflamme le gaz.

Allumage des deux mains

Pour allumer un brûleur, appuyez sur le bouton correspondant et tournez-le sur la position maximale. Puis, de l'autre main, appuyez sur le bouton de l'allumeur : il produit une étincelle électrique qui enflamme le gaz.

L'allumeur électrique ne fonctionnera que si le câble électrique est raccordé au réseau. Si l'allumeur ne fonctionne pas en raison d'une panne de courant ou d'humidité sur la bougie, vous pouvez vous servir d'une allumette ou d'un allume-gaz.

Après l'inflammation du gaz, continuez d'appuyer 5 secondes de plus sur le bouton jusqu'à ce que la flamme se stabilise.

Si vous ne parvenez pas à allumer le brûleur après avoir appuyé 15 secondes sur le bouton, tournez-le sur la position arrêt et attendez au moins une minute avant de recommencer.

Si le brûleur s'éteint pour une raison quelconque, tournez le bouton sur la position arrêt et attendez au moins une minute avant d'essayer de le rallumer.

Choix du mode de cuisson

(selon le modèle)

Pour sélectionner le mode de cuisson, tournez le sélecteur vers la gauche ou la droite (voir le tableau des programmes).

Veuillez rectifier vos réglages pendant la cuisson.

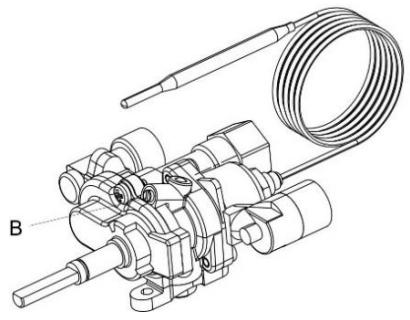

L'alimentation en gaz du brûleur du four est commandée par un robinet protégé par un thermocouple.

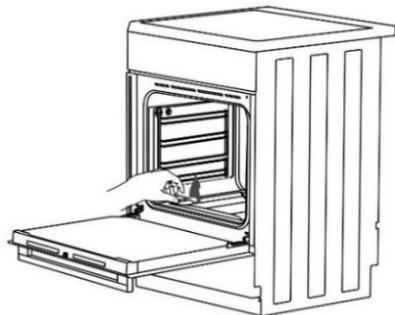

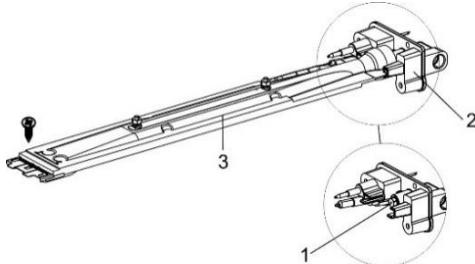

Allumage du bruleur du FOUR

Appuyez sur le bouton et tournez-le vers la gauche sur la position indiquant la puissance maximale. Présentez en même temps une allumette enflammée devant l'orifice d'allumage du brûleur jusqu'à ce que le gaz s'enflame.

	PUISSANCE
	MAXIMALE	MINIMALE
ROBINET PROTÉGÉ	0	0
THERMOSTAT	275°C	150°C

Allumage d'une main

Pour allumer un brûleur, appuyez sur le bouton correspondant et tournez-le sur la position maximale. La bougie produit une étincelle électrique qui enflamme le gaz.

Allumage des deux mains

Pour allumer un brûleur, appuyez sur le bouton correspondant et tournez-le sur la position maximale. Puis, de l'autre main, appuyez sur le bouton de l'allumeur : il produit une étinçelle électrique qui enflamme le gaz.

Après l'inflammation du gaz, continuez d'appuyer 5 secondes de plus sur le bouton jusqu'à ce que la flamme se stabilise.

La température du four est régulée par le thermostat. Immédiatement après l'allumage, le brûleur fonctionne à pleine puissance jusqu'à ce que la température réglée soit atteinte. Ensuite le thermostat réduit automatiquement la puissance au niveau nécessaire pour maintenir la température. La régulation ne fonctionne correctement que si la porte du four est fermée.

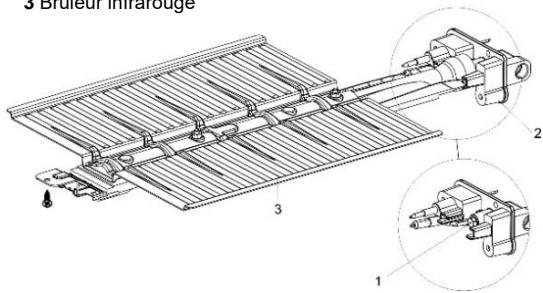

Cuisson au GRIL infrarouge à gaz

La chaleur est émise par le rayonnement du gril infrarouge installé en haut du four. Il sert à la cuisson au gril.

Appuyez sur le bouton et tournez-le vers la droite sur la position. Présentez en même temps une allumette enflammée devant l'orifice d'allumage du brûleur jusqu'à ce que le gaz s'enflamme.

Après l'inflammation du gaz, continuez d'appuyer 5 secondes de plus sur le bouton jusqu'à ce que la flamme se stabilise.

Pendant la cuisson, le brûleur infrarouge n'est pas commandé par le thermostat et fonctionne toujours à pleine puissance.

Lorsque vous venez d'allumer le grill à gaz, la porte du four doit rester ouverte. Fermez-la au bout de 2 minutes. La cuisson au grill continue derrière la porte fermée.

Cuisson au GRIL infrarouge électrique

La chaleur est émise par le rayonnement du grill infrarouge électrique installé en haut du four. Ce mode convient bien à la cuisson des steaks, saucisses ou cotelettes. Il sert aussi à cuire les poulets à la broche.

Appuyez sur le bouton et tournez-le sur la position adéquate. La température de cuisson au grill est de 240°C environ. Quand cette température est atteinte, le grill s'arrête de chauffer et se remet en marche lorsque la température est descendue en dessous de 240°C.

Démarrage de la cuisson

Choisissez le mode de cuisson, puis mettez-le en marche.

Arrêt du FOUR

Tournez le Sélectionneur de fonction sur la position

Description des MODES de cuisson

Le préchauffage d'un four vide consomme enormément d'énergie. Vous pouvez en économiser en faisant cuire plusieurs pizzas ou divers gâteaux l'un après l'autre, car le four sera déjà chaud.

Choisissez des plats et moules de couleur mate, émaillés ou à revêtement de silicone, car ce sont d'excellents conducteurs de la chaleur.

Si vous utilisez du papier sulfurisé, assurez-vous qu'il résiste aux températures élevées.

Lors de la cuisson, beaucoup de vapeur est générée à l'intérieur du four et passe dans le conduit situé à l'arrière de l'appareil. La buée peut se condenser sur la porte et le haut du four (selon le modèle). C'est un phénomène normal qui n'affecte pas les fonctionnalités de l'appareil. Lorsque la cuisson est terminée, essuyez les gouttes d'eau avec un chiffon.

Éteignez le four environ 10 minutes avant la fin de la cuisson pour utiliser la chaleur résiduelle et économiser ainsi de l'électricité.

Ne laissez pas refroidir les aliments dans le four fermé afin d'éviter la formation de buée.

Gradins

N'insérez pas le plat multi-usage profond sur le premier gradin.

Le PLAT MULTI-USARTAGE PROFOND est prévu pour la cuisson de la viande et des pâtisseries contenant beaucoup de liquide. Il peut servir aussi de léchefrite.

Ne placez jamais le plat multi-usage profond sur le premier gradin, sauf s'il vous sert de léchefrite lors de la cuisson au grill ou à la broche.

Cuisson des pâtisseries

Ne cuisez les gâteaux que sur un seul niveau et utilisez des moulés et plaques à pâtisserie de couleur claire. Les moulés et plaques de couleur seront absorbent trop la chaleur du brûlé.

Posez toujours les moules sur la grille. Enlevez-la si vous utilisez la plaque à pâtisserie fournie. La durée de cuisson sera plus courte si vous préchauffez le four.

Cuisson de la VIANDE à rôtir

Utilisez des plats émaillés ou en verre à feu, en terre cuite ou en fonte. Les plats en acier inoxydable ne sont pas recommandés car ils reflètent trop la chaleur.

Durant la cuisson, ajoutez suffisamment de liquide pour que la viande ne brûle pas. Retournez-la à mi-cuisson. Votre rôti sera plus juteux si vous le couvrez.

Cuisson au GRIL à gaz ou au GRIL infrarouge électrique

Préchauffez le grill infrarouge pendant 5 minutes. Surveillance la cuisson en permanence, car la viande peut brûler en raison de la haute temperature.

Le grill est un mode de cuisson qui élimine les graisses; il est particulièrement bien adapté aux saucisses, à la viande et au poisson coupés en tranches (steaks, escalopes, fillets ou darnes de saumon); il permet aussi de préparer des toasts.

Si vos grillades cuisent directement sur la grille, huilez-la pour que la viande n'y attache pas et insérez-la sur le 3ème gradin. Placez la lèchefrite au 1er ou 2ème niveau.

Si vous utilisez un plat à four, veillez à ce qu'il contienne toujours suffisamment de liquide pour que

les aliments ne brûlent pas. Retournez la viande à mi-cuisson. La porte du four doit être fermée. Après utilisation du grill, nettoyez le four, les accessoires et les ustensiles.

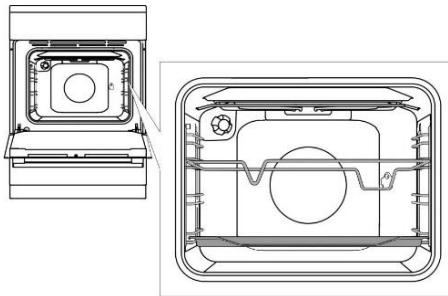

Cuisson à la broche (selon le modèle)

Insérez le support tournebroche sur le 3ème gradin à partir du bas et placez la lèchefrite peu profonde au-dessous, sur le 1er gradin.

Embrochez la viande et serrez les vis des fourches.

Placez le manche de la broche dans l'encoche du support tournebroche, à l'avant, puis enfoncez la pointe de la broche dans l'orifice situé au fond du four, à droite (l'orifice est protégé par un cache pivotant).

Enlevez le manche de la broche et fermez la porte du four.

Allumez le four, sélectionnez le mode de cuisson au grill électrique avec tournebroche.

Pour permettre le marche du tournebroche avec le gril à gaz, allumez l'éclairage intérieur du four.

N'utilisez pas le grill sur la position 4.

Lorsque vous utilisez le grill, fermez la porte du four.

Entretien et nettoyage

Commencez tous les jours par déconnecter l'appareil du réseau électrique, puis laissez-le complètement refroidir.

Ne confiez jamais le nettoyage et l'entretien de l'appareil à des enfants sans les surveiller comme il convient.

Surfaces en aluminium (rôleurs)

Nettoyez ces surfaces avec un détergent liquide non abrasif destiné à l'aluminium. Versez un peu de produit sur un chiffon humide, enlevez les souillures, puis rincez à l'eau. N'appliquez pas le produit directement sur l'aluminium. N'utilisez pas de détergent abrasif ni d'épange gratante.

Les surfaces en aluminium ne doivent jamais être en contact avec les produits en aérosol utilisés au nettoyage des fours, car elles seraient irrémédiablement endommagées de façon très importante.

Éléments de façade en inox (selon le modèle)

Nettoyez les surfaces avec un détergent léger et une éponge douce qui ne raye pas. N'utilisez pas de nettoyants agressifs ni de produits solvants, sinon vous pourriez endommager l'inox.

Surfaces laquées et pièces en plastique (selon le modèle)

Ne nettoyez pas les boutons, la poignée du four, les étiquettes et la plaque signalétique avec des détergents abrasifs, des éponges grattantes, de l'alcool ou des nettoyants à base d'alcool.

Enlevez immédiatement les taches avec un chiffon doux humidifié à l'eau afin de ne pas endommager la surface.

Vous pouvez aussi utiliser des produits de nettoyage spécialement destinés à ce type de surface ; dans ce cas, suivez les instructions de leurs fabricants respectifs.

Surfaces émaillées (four, table de cuisson)

Nettoyez ces surfaces avec une éponge humide et un peu de détergent. Les tâches de graisse s'enlèvent à l'eau chaude avec un détergent destiné à l'émail. Ne nettoyez jamais les surfaces émailées avec des produits abrasifs car ils laisseraient des rayures indélébiles.

Surfaces en verre

Pour nettoyer la porte en verre du four, n'utilisez pas de détergents abrasifs ni de raclette métallique coupante, car ils pouvaient fêler la surface et briser le verre. Nettoyez les surfaces en verre avec un nettoyant pour les vitres et les miroirs.

Bruleurs

Pour nettoyer la grille support, le plan de cuisson et les brûleurs, vous pouvez utiliser de l'eau chaude et un détergent à vaisselle.

Nettoyez le thermocouple et la bougie d'allumage à l'aide d'une brosse. Ces pièces doivent être parfaitement propres pour fonctionner correctement. Nettoyer aussi la couronne et le chapeau du brûleur. Veillez en particulier à ce que les orifices sur la couronne ne soient pas obstrués. Après le nettoyage, sèchez soignement toutes les pièces et remettez-les bien en place. Si les éléments sont mal repositionnés, l'allumage des brûleurs sera plus difficile.

Les chapeaux des brûleurs sont revêtus d'email noir. Les températures élevées entraînent une décoloration inévitable, mais cela n'a aucune incidence sur le fonctionnement des brûleurs.

Nettoyez les parois du four avec une éponge humide et du détergent.

Pour enlever les taches résistantes qui se sont carbonisées dans le four, utilisez un détergent destiné à l'émail.

Après nettoyage, séchez l'intérieur du four avec soin.

Avant de nettoyer le four, attendez qu'il ait complètement refroidi.

N'utilisez jamais de produits abrasifs car ils rayeraient les surfaces en émail.

Nettoyez les accessoires du four avec une éponge et du détergent. Vous pouvez aussi employer des détergents spéciaux pour enlever les taches tenaces ou carbonisées.

Fonction AQUA CLEAN

Tournez le SELECTEUR DE FONCTION sur la position Aqua Clean

Verse 0,6 I d'eau dans la lèchefrite et placez-la sur le gradin du bas.

Au bout de 30 minutes, les résidus alimentaires desséchés sur les parois émaillées se sont ramollis et vous pouvez les enlever aisément avec une éponge humide.

Utilisez la fonction Aqua Clean quand le four a complètement refroidi.

Nettoyage de la PLAQUE de SOLE amovible

Laissez refroidir complètement la plaque de sole.

Enlevez les vis à l'avant du four, soulevez légèrement la plaque de sole et retirez-la du four.

Nettoyez-la avec des détergents non abrasifs et des produits dégraissants, puis rincez-la à fond sous l'eau courante pour éliminer toute trace de détergent. Ensuite, essuyez-la parfaitement avec un torchon sec.

Lors du remontage, glissez les parties proéminentes à l'arrière de la plaque de sole dans les trous situés en bas du four.

Si la plaque de sole amovible n'est pas positionnée et fixe correctement, cela peut ALTERER la qualité de la cuisson.

Démontage et nettoyage des gradins en FIL et des glissières télescopiques

Utilisez exclusivement des détergents conventionnels pour nettoyer les gradins.

Saisissez les gradins par le bas et soulevez-les vers le centre de la cavité.

Décrochez-les des trous situés en haut.

Ne nettoyez pas les glissières télescopiques dans le lave-vaisselle.

Reemplacement de l'ampoule

L'ampoule est un consommable et n'est donc pas couverte par la garantie. Avant de changer l'ampoule, enlevez la languette, la plaque à pâtisserie, la grille et les gradins.

Déconnecter l'appareil du réseau électrique!

Enlevez le couvercle de l'ampoule puis retirez-la. Ampoule halogène: G9, 230 V, 25 W. (Ampoule à incandescence: E14, 230 V, 25 W - selon le modèle.)

Protégez-vous les mains pour éviter les brûlures.

Porte à fermeture amortie

(selon le modèle)

Les cuisinières sont équipées de nouvelles charnières très sûres. Elles permettent de fermer la porte du four en silence et en douceur.

Si vous appuyez trop fort pour fermer la porte, l'effet du dispositif sera réduit ou annulé pour des raisons de sécurité.

VERROU de la porte

(selon le modèle)

Pour déverrouiller la porte, poussez doucement le taquet vers la droite avec le pouce et tirez simultanément la porte vers vous.

Lorsque vous refermez la porte du four, le verrou revient automatiquement dans sa position initiale.

Démontage et remontage de la porte du FOUR

(selon le modèle)

1. Ouvrez complètement la porte.
2. Faites pivoter les leviers de verrouillage des charnières (en cas de fermeture standard). Pour les portes à fermeture AMORTIE, faites pivoter les leviers à

1. Refermez lentement la porte jusqu'à ce que les leviers de verrouillage soient alignés avec les charnières dans les ouvertures latérales de la porte. Lorsque la porte forme un angle de par rapport à sa position fermée, soulevez-la légèrement et déboîtez-la des deux charnières.

Avant de remettre la porte en place, assurez-vous toujours que les leviers de verrouillage sont positionnés correctement. Vous éviterez ainsi que les charnières, reliées à un ressort puissant, se referment brusquement. La libération du levier peut endommager la porte et vous blesser.

Démontage et remontage de la porte du

four (selon le modèle)

1. Ouvrez complètement la porte.
2. Soulevez les leviers et faites-les pivoter.

1. Fermez lentement la porte du four, soulevez-la légèrement et déboîtez-la des deux charnières.

Pour remonter la porte, procédez dans l'ordre inverse. Si elle ne s'ouvre ou ne se ferme pas correctement, assurez-vous que les charnières sont positionnées convenablement sur leurs crochets.

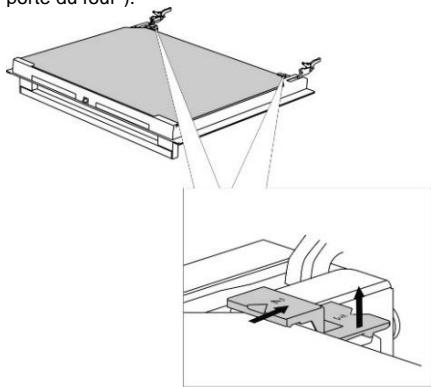

Démontage et remontage des VITRES de la porte du FOUR

(selon le modèle)

On peut nettoyer la face interne des vitres, mais il faut d'abord les retirer de la porte. Démontez la porte du four (voir le chapitre "Démontage et remontage de la porte du four").

Soulevez légèrement les supports situés sur les côtes droit et gauche de la porte (repère 1 sur le support) et retirez-les de la vitre (repère 2 sur le support).

Saisissez la vitre par son bord inférieur, puis soulevez-la jusqu'à ce qu'elle soit dégagée des supports et enlevez-la.

Pour enlever la troisième vitre (uniquement sur certains modèles) soulevez-la et retirez-la. Enlevez aussi les joints en caoutchouc qui sont sur la vitre.

Pour remettre les vitres en place, procédez

Dans l'ordre inverse. Les repères (demi-cercles) tracés sur la porte et sur la vitre doivent coïncider.

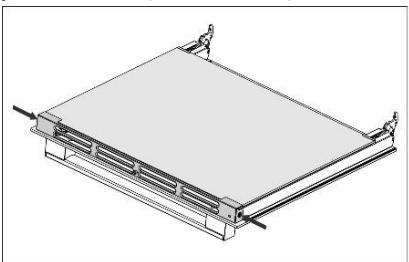

Démontage et remontage des vitres de la porte du four (selon le modèle)

Desserrez les vis sur la droite et la gauche de la porte, puis enlevez la barre supérieure. Maintenant, vous pouvez retirer la vitre de la porte.

Pour remettre la vitre en place, procédez

Dans l'ordre inverse.

Les réparations ou réclamations resulting d'un raccordement ou d'une utilisation non conforme ne sont pas couvertes par la garantie. Dans ce cas, le coût de l'intervention est à la charge du client.

Installation et raccordement

MISE EN PLACE DE L'APPAREIL

Les murs et le mobilier situés à proximité de l'appareil (plancher, mur derrière la cuisinière, cloisons latérales) doivent résister à une température de 90°C au moins.

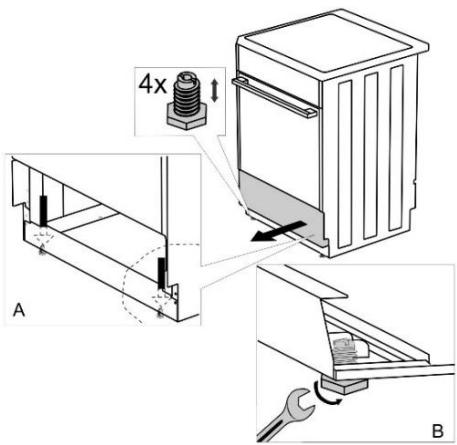

Mise à niveau de l'appareil et support complémentaire

(selon le modèle)

Réglage de la cuisinière en hauteur

(selon le modèle)

La hauteur de la cuisinière est de 900 mm. Vous pouvez la régler en hauteur de 850 à 940 mm.

1. Inclinez la cuisine vers l'arrière.
2. Desserrez les vis - voir les flèches.

Torx T20

1. Régalez la hauteur voulue.
2. Resserrez les vis.

La cuisinière doit être installée à l'horizontale!

Suivez les étapes ci-dessous :

1. Tournez les vis de réglage (voir figure 1) pour ajuster la hauteur de la cuisine au niveau ajustat.
2. Ajustez les roulettes (voir figure 2) en les visant avec les deux vis situées à l'avant de la plinthe. Vérifiez que la cuisinière est à l'horizontal avec un niveau à bulle.
3. Insérez les caches dans les trous à l'avant de la plinthe (voir figure 3).

Protection CONTRE le basculement

(mm) (selon le modèle)

En respectant les indications du schéma, fixez le support au mur avec les vis et les chevilles jointes. Si vous ne pouvez pas les utiliser, choisissez-en d'autres qui garantiront une installation solide sur le mur.

Installation - couvercle de

L'APPEARIL (selon le modele)

Raccordement au réseau électrique

Maintenez le cordon secteur des autres appareils à une distance convenable.

Si le câble d'alimentation est endommagé, il faut le faire remplacer par le fabricant ou un technicien du service après-vente afin d'éviter tout danger.

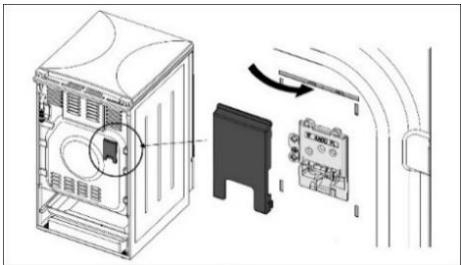

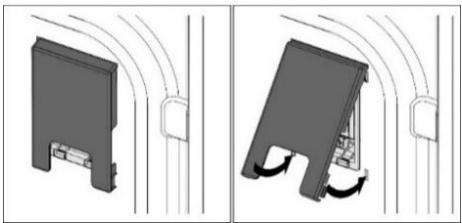

Protection des BORNES de raccordement

Les bornes doivent être dans un boîtier protégé par un couvercle (voir équipement complémentaire). Risque d'électricité.

Réglages effectués en USINE

• Les appareils de cuisson à gaz sont vérifiés et pourvus du sigle CE.
• Ils sont livrés avec des joints d'étanchéité et les brûleurs sont réglés pour le raccordement au gaz naturel H ou E (20 ou 25 mbar) ou au gaz naturel liquéfié (28-30 ou 37 mbar).
• Les conditions de raccordement de votre appareil figurent sur sa plaque signalétique.
• Avant de procéder au raccordement, vérifie que les caractéristiques du réseau de gaz (type de gaz et pression) correspondent aux réglages usine de l'appareil.
• Si le gaz que vous utilisez n'est pas compatible avec les réglages actuels de votre appareil, contactez un technicien du service après-venture ou votre distributeur.
• Pour adapter la cuisinière à un autre type de gaz, il est nécessaire de remplacer les injecteurs (voir le TABLEAU DES INJECTEURS).
• En cas de réparation, ou si les joints sont endommagés, il est nécessaire de vérifier les pièces fonctionnelles et de replacer les joints selon les consignes de la présente notice. Les pièces fonctionnelles sont les suivantes : l'injecteur fixe pour la grande flamme et la vis pointeau pour le réglage du ralenti de la petite flamme.

Raccordement à l'arrivée de gaz

L'appareil doit être raccordé à la conduite ou à la bonbonne de gaz conformément aux prescriptions de la Compagnie de distribution de gaz. L'appareil est équipé, sur son côté droit, d'un raccord filtré EN ISO 228-1 (en fonction de la réglementation sur les raccordements qui est propre à chaque pays). - L'appareil est fourni avec un embout de flexible pour gaz naturel liquéfié et un joint d'étanchéité non métallique (selon le modèle). Lors du branchement, maintenez fermement le raccord G 1/2 pour l'empêcher de tourner (selon le modèle). Pour assurer l'étanchéité des raccords, utilisez de la pâte à joint et des joints non métalliques agress. N'utilisez qu'une seule fois les joints non métalliques. Leur épaisseur ne doit pas se déformer de plus de 25%. L'appareil doit être raccordé à l'arrivée de gaz à l'aide d'un tuyau flexible certifié. Le tuyau ne doit pas toucher la partie supérieure de l'appareil.

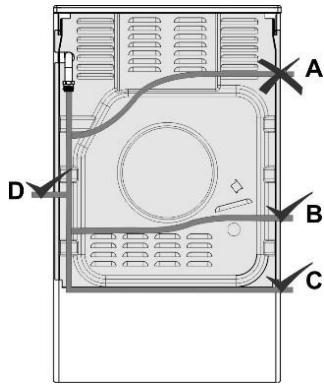

Raccordement par un tuyau flexible

• Si l'appareil est raccordé au gaz par un tuyau flexible, ce dernier ne doit pas être installé selon l'option "A".
• Si le tuyau est en métal, l'option "A" est possible.

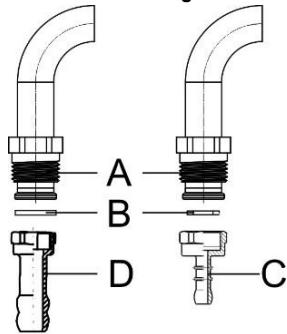

Pièces de raccordement au gaz

A Raccord EN ISO 228-1 B Joint non métallique d'une épaisseur de 2 mm C Embout de tuyau pour le gaz liquéfié (en fonction de la réglementation sur les raccordements qui est propre à chaque pays) D Embout de tuyau pour le gaz naturel (en fonction de la réglementation sur les raccordements qui est propre à chaque pays)

Après avoir procédé au raccordement, vérifie si les brûleurs fonctionnent correctement. La flamme doit être clairement visible et avoir un côté bleu-vert bien tendu. Si elle n'est pas stable, augmentez le réglage du ralenti. Expliquez à l'utilisateur le fonctionnement et l'utilisation des brûleurs et lisez ensemble la notice d'utilisation.

Après avoir raccordé l'appareil au gaz, vérifie l'étanchéité de tous les raccords.

Adaptation à un autre type de gaz

• Il n'est pas nécessaire d'enlever le plan de cuisson pour adapter la cuisinière à un autre type de gaz.
• Avant de procéder à l'adaptation, mettez l'appareil hors tension et fermez le robinet d'arrivée de gaz.
• Remplacez les injecteurs existants par les injecteurs correspondant au type de gaz choisi selon la puissance nominale spécifiée (voir le tableau des injecteurs).
• En cas d'adaptation au gaz naturel liquéfié, la vis pointeau réglant le ralenti doit être serrée à fond.
• En cas d'adaptation au gaz naturel, réglez le ralenti en desserrant la vis, mais jamais plus de 1,5 tour par rapport à sa position "serrée à fond".

Une fois l'adaptation terminée, collez sur les anciennes caractéristiques (de la plaque signalétique) une nouvelle étiquette qui mentionne le nouveau type de gaz utilisé et les injecteurs mis en place. Vérifiez le bon fonctionnement de l'appareil et l'étanchéité de tous les raccords.

Veillez à ce que les conducteurs électriques, thermostats capillaires et éléments thermiques ne soient pas situés dans la zone de l'écoulement gazeux.

Éléments de réglage

• Les pièces permettant de régler le ralenti des brûleurs sont accessibles par les ouvertures du bandeau de commandes.
• Enlevez les boutons de commande.

Robinet de gaz du brûleur avec sécurité thermoelectrique

B Vis pointeau pour le réglage du ralenti

Brûleur du four

1 Injecteur 2 Support de l'injecteur 3 Brûleur du four

Pour accéder aux pièces permettant d'adapter le brûleur du four à un type de gaz, il faut démonter le bouton du four, la plaque de sole amovible et le brûleur (desserrez les vis à l'avant du brûleur puis tirez-le hors du four).

Robinet thermostatique

B Vis pointeau pour le réglage du ralenti

Brûleur infrarouge

1 Injecteur 2 Support de l'injecteur 3 Brûleur infrarouge

Pour accéder aux pièces permettant d'adapter le brûleur du gril infrarouge à un autre type de gaz, il faut le démonter (desserrez les vis à l'avant du brûleur et tirez-le légèrement vers l'avant).

Mise au rebut

Cet appareil est emballé dans des matériaux écologiques qui peuvent être recyclés, remis à une déchèterie ou détruits sans nuire à l'environnement. Ils sont pourvus dans ce but des marquages appropriés.

Le symbole de la poubelle barrée figure sur le produit ou sur son emballage en application de la directive européenne 2012/19/EU sur les Déchets d'Équipements Électriques et Électroniques (DEEE). Cette directive sert de règlement cadre à la reprise, au recyclage et à la valorisation des appareils ménagers usagés dans toute l'Europe.

Ce produit ne peut donc être jeté avec les ordures ménagères, mais doit faire l'objet d'une collecte sélective. Lorsque vous ne l'utiliserez plus, remettez-le à un service de ramassage spécialisé ou à une déchèterie – municipale ou privée – qui traitent les DEEE; vous contribuerez ainsi à éviter des conséquences néfastes pour la santé et l'environnement.

Pour tout renseignement sur la mise au rebut et le recyclage de ce produit, veuillez contacter la mairie ou le service de la propriété de votre commune, ou encore le magasin dans lequel vous l'avez acheté.

Test effectué conformément à la norme EN 60350-1.

TABLEAU DES INJECTEURS

Type de gaz, pression		Brûleur auxiliaire		Brûleur semi-rapide
Indice de Wobbe		Standard
		max	min	max	min
Gaz naturel H Wo=45,7÷54,7 MJ/ m3, Gaz naturel E, Gaz naturel E+ Wo=40,9÷54,7 MJ/m3 G20, p=20 mbar	Puisance calorifique nominale (kW)	1,0	0,48	1,9	0,48
	Consommation (l/h)	95,3	45,7	181,0	45,7
	Repère sur l'injecteur (1/100 mm)	72X	26	103Z	26
	Code de l'injecteur ID	690771		568169
Gaz naturel H Wo=45,7÷54,7 MJ/ m3, Gaz naturel E, Gaz naturel E+ Wo=40,9÷54,7 MJ/m3 G25, p=25 mbar	Puisance calorifique nominale (kW)	1,0	0,48	1,9	0,48
	Consommation (l/h)	110,8	53,2	210,5	53,2
	Repère sur l'injecteur (1/100 mm)	72X	26	103Z	26
	Code de l'injecteur ID	690771		568169
Gaz liquéfié 3+, B/P Wo=72,9÷87,3 MJ/m3 G30, p=28-30 mbar	Puisance calorifique nominale (kW)	1,0	0,48	1,9	0,48
	Consommation (g/h)	72,8	34,9	138,3	34,9
	Repère sur l'injecteur (1/100 mm)	50	26	68	26
	Code de l'injecteur ID	690780		568175
Gaz liquéfié 3+, B/P Wo=72,9÷87,3 MJ/m3 G31, p=37 mbar	Puisance calorifique nominale (kW)	1,0	0,48	1,9	0,48
	Consommation (g/h)	71,5	34,3	135,8	34,3
	Repère sur l'injecteur (1/100 mm)	50	26	68	26
	Code de l'injecteur ID	690780		568175
Type de gaz, pression		Large burner
Indice de Wobbe		max		min
Gaz naturel H Wo=45,7÷54,7 MJ/ m3, Gaz naturel E, Gaz naturel E+ Wo=40,9÷54,7 MJ/m3 G20, p=20 mbar	Puisance calorifique nominale (kW)	3,0		0,76
	Consommation (l/h)	285,9		72,4
	Repère sur l'injecteur (1/100 mm)	130H3		33
	Code de l'injecteur ID	574285
Gaz naturel H Wo=45,7÷54,7 MJ/ m3, Gaz naturel E, Gaz naturel E+ Wo=40,9÷54,7 MJ/m3 G25, p=25 mbar	Puisance calorifique nominale (kW)	3,0		0,76
	Consommation (l/h)	332,4		84,2
	Repère sur l'injecteur (1/100 mm)	130H3		33
	Code de l'injecteur ID	574285
Gaz liquéfié 3+, B/P Wo=72,9÷87,3 MJ/m3 G30, p=28-30 mbar	Puisance calorifique nominale (kW)	3,0		0,76
	Consommation (g/h)	218,3		55,3
	Repère sur l'injecteur (1/100 mm)	86		33
	Code de l'injecteur ID	574287
Gaz liquéfié 3+, B/P Wo=72,9÷87,3 MJ/m3 G31, p=37 mbar	Puisance calorifique nominale (kW)	3,0		0,76
	Consommation (g/h)	214,4		54,3
	Repère sur l'injecteur (1/100 mm)	86		33
	Code de l'injecteur ID	574287

Type de gaz, pression		Brûleur du four (thermostat)		Brûleur du four (robinet protégé)		Brûleur infrarouge
Indice de Wobbe		max	min	max	min
Gaz naturel H Wo=45,7÷54,7 MJ/ m3, Gaz naturel E, Gaz naturel E+ Wo=40,9÷54,7 MJ/m3 G20, p=20 mbar	Puisance calorifique nominale (kW)	3,0	0,8	3,0	0,8	2,2
	Consommation (l/h)	285,9	76,2	285,6	76,2	209,6
	Repère sur l'injecteur (1/100 mm)	117Y	33	117Y	33	108Y
	Code de l'injecteur ID	568171		568171		568173
Gaz naturel H Wo=45,7÷54,7 MJ/ m3, Gaz naturel E, Gaz naturel E+ Wo=40,9÷54,7 MJ/m3 G25, p=25 mbar	Puisance calorifique nominale (kW)	3,0	0,8	3,0	0,8	2,2
	Consommation (l/h)	332,4	88,6	332,4	88,6	243,8
	Repère sur l'injecteur (1/100 mm)	117Y	33	117Y	33	108Y
	Code de l'injecteur ID	568171		568171		568173
Gaz liquélié 3+, B/P Wo=72,9÷87,3 MJ/m3 G30, p=28-30 mbar	Puisance calorifique nominale (kW)	3,0	0,8	3,0	0,8	2,2
	Consommation (g/h)	218,3	58,2	218,3	58,2	160,1
	Repère sur l'injecteur (1/100 mm)	82	33	82	33	75
	Code de l'injecteur ID	568177		568177		568178
Gaz liquélié 3+, B/P Wo=72,9÷87,3 MJ/m3 G31, p=37 mbar	Puisance calorifique nominale (kW)	3,0	0,8	3,0	0,8	2,2
	Consommation (g/h)	214,4	57,2	214,4	57,0	157,2
	Repère sur l'injecteur (1/100 mm)	82	33	82	33	75
	Code de l'injecteur ID	568177		568177		568178

• Les vis de réglages montées en usine sont prévues pour le gaz liquéfié. Les réglages réalisés en usine permettent à l'appareil de fonctionner avec le type de gaz pour lequel il est prévu.
• En cas d'adaptation de l'appareil à un autre type de gaz, la vis de réglage doit être serrée ou desserrée en fonction du débit de gaz requis (cependant, ne desserrez pas la vis de plus de 1,5 tour par rapport à sa position "serrée à fond").

La puissance des brûleurs indiquée tient compte du pouvoir calorifique supérieur (Hs) du gaz.

Le raccordement au gaz et l'adaptation à un autre type de gaz doivent être réalisés exclusivement par un professionnel agréé par la Compagnie de distribution de gaz ou par un technicien du service après-vente/agréé.

Nous nous réservons le droit de procéder à des modifications et vous prions de nous excuser pour les erreurs qui auraient pu se glisser dans cette notice.

ID 688994
