Type de produit	Hotte de cuisine aspirante ou filtrante
Marque	TURBOAIR
Modèles	THUNDER BL/A/90/LX, THUNDER WH/A/60/LX
Usage	Domestique exclusif
Mode de fonctionnement	Recyclage (filtre à charbon) ou évacuation extérieure
Alimentation électrique	Raccordement direct au circuit avec disjoncteur, mise à la terre (fil jaune-vert)
Puissance d'éclairage	2 lampes halogènes 12V 20W max G4 (ou latérales max 40W E14 selon modèle)
Puissance d'aspiration	3 vitesses : minimum, moyenne, maximum
Commandes	Boutons poussoirs : éclairage (ON/OFF), aspiration (ON/OFF et sélection de puissance)
Hauteur d'installation minimale	50 cm au-dessus d'une cuisinière électrique, 65 cm pour gaz ou mixte
Filtre métallique anti-graisse	Lavable au lave-vaisselle (cycle doux) ou à la main, tous les mois
Filtre à charbon actif	Lavable à l'eau chaude ou lave-vaisselle (65°C), séchage au four 10 min à 100°C, remplacement tous les 3 ans
Entretien extérieur	Chiffon humide avec détergent liquide neutre, pas d'alcool ni abrasifs
Sécurité	Débrancher avant entretien, ne pas utiliser sans grille, éviter flammes libres, surveillance friture
Pièces détachées	Filtre métallique, filtre à charbon, lampes halogènes G4 (12V 20W) ou E14 (40W)
Réparabilité	Remplacement d'ampoules et filtres par l'utilisateur ; câble d'interconnexion par service technique
Recyclage	Conforme DEEE (Directive 2002/96/CE), ne pas jeter avec les ordures ménagères

FOIRE AUX QUESTIONS - THUNDER BL/A/90/LX - THUNDER WH/A/60/LX TURBOAIR

Quelle est la distance minimale entre la hotte et la table de cuisson ?

La distance minimale est de 50 cm pour une cuisinière électrique et de 65 cm pour une cuisinière à gaz ou mixte. Si les instructions de votre appareil de cuisson indiquent une distance supérieure, respectez celle-ci.

Comment nettoyer le filtre métallique anti-graisse ?

Nettoyez le filtre métallique une fois par mois. Vous pouvez le laver à la main avec un détergent non agressif ou au lave-vaisselle à basse température et cycle court. Un léger ternissement peut apparaître, mais cela n'affecte pas son efficacité.

Comment remplacer le filtre à charbon ?

Le filtre à charbon doit être remplacé tous les 3 ans ou lorsqu'il est endommagé. Pour l'installer, fixez-le au filtre métallique à l'aide des deux baguettes fournies. Les baguettes sont incluses avec le filtre à charbon, pas avec la hotte.

Puis-je utiliser la hotte en mode évacuation ?

Oui, si vous préférez un mode aspirant, vous devez prévoir un conduit d'évacuation reliant la sortie supérieure Y à l'extérieur. Dans ce cas, retirez le filtre à charbon et installez un anneau de liaison sur la sortie.

Comment remplacer les lampes ?

Débranchez la hotte et assurez-vous que les lampes sont froides. Retirez la protection avec un petit tournevis plat. Remplacez par une lampe halogène 12V 20W max de type G4. Pour les modèles avec lampes latérales (E14, max 40W), retirez le couvercle A. Ne touchez pas les lampes avec les mains.

Que faire si l'éclairage ne fonctionne pas ?

Vérifiez d'abord si les lampes sont correctement insérées dans leur logement. Si elles sont bien en place mais que l'éclairage ne s'allume toujours pas, contactez le service après-vente.

À quelle fréquence faut-il nettoyer la hotte ?

La hotte doit être nettoyée régulièrement, au moins une fois par mois, à l'intérieur comme à l'extérieur. Utilisez un chiffon humide avec un détergent liquide neutre. N'utilisez jamais d'alcool ou de produits abrasifs.

Puis-je utiliser la hotte sans filtre à charbon ?

Si vous utilisez la hotte en mode recyclage, le filtre à charbon est indispensable pour absorber les odeurs. En mode évacuation (avec conduit extérieur), il n'est pas nécessaire et doit être retiré.

L'appareil est-il adapté pour une utilisation domestique ?

Oui, la hotte a été conçue exclusivement pour un usage domestique. Elle ne doit pas être utilisée par des personnes non supervisées (enfants ou personnes à capacités réduites) sans surveillance.

Que signifie le symbole de recyclage sur l'appareil ?

Le symbole (poubelle barrée) indique que le produit ne doit pas être jeté avec les ordures ménagères. Il doit être remis à un centre de collecte pour le recyclage des équipements électriques et électroniques (DEEE).

MODE D'EMPLOI THUNDER BL/A/90/LX - THUNDER WH/A/60/LX TURBOAIR

FR - Prescriptions de montage et mode d'emploi

Suivre impératifement les instructions de cette notice. Le constructeur décline toute responsabilité pour tous les inconvénients, dommages ou incendies provoqués à l'appareil et dûs à la non observation des instructions de la présente notice. La hotte a été concise exclusivement pour l'usage domestique.

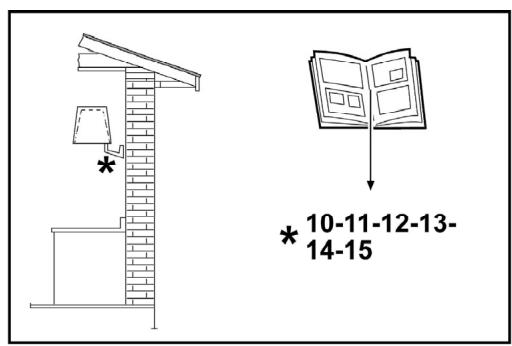

Note: les pieces indiquées avec le symbole (*) sont des accessoires optionnels qui sont fournies uniquement avec certains modèles ou des pieces non fournies qui doivent être achétées.

Attention

Attention! Ne pas raccarder l'appareil au circuit électrique avant que le montage ne soit complètement terminé.

Avant toute opération de nettoyage ou d'entretien, débrancher la hote du circuit électrique en retardant la prise ou en coupant l'interrupteur général de l'habitation.

Munissez-vous de gants de travail avant d'effectuer toute opération d'installation et d'entretien.

L'appareil n'est pas destiné à une utilisation par des enfants ou des personnes à capacités physiques, sensorielles ou mentales réduites et sans experience et connaissance à moins qu'ils ne soient sous la supervision ou formés sur l'utilisation de l'appareil par une personne responsable de leur sécurité.

Les enfants doivent être surveillés afin qu'ils ne jouent pas avec l'appareil.

Ne jamais utiliser la hotte sans que la grille ne soit montée correctement!

La hotte ne doit JAMAIS être utilisée comme plan pour déposer quelsque sauf si cela est expressément indique. Quand la hotte est utilisé en même temps que d'autres apparheils à combustion de gaz ou d'autres combustibles, le local doit-disposer d'une ventilation suffisante.

L'air aspiré ne doit jamais être envoyé dans un conduit utilisé pour l'évacuation des fumées produites par des apparèils à combustion de gaz ou d'autres combustibles.

Il est formellement interdit de faire flamber les alimentés sous la hotte.

L'utilisation de flammes libres peut entraîner des dégats aux filtres et peut donner lieu à des incendies, il faut donc les éviter à tout prix.

La friture d'aliments doit être réalisée sous contrôle pour éviter que l'huile surchauffée ne prenne feu.

Les pièces accessibles peuvent se réchauffer de façon importante quand elles sont utilisées avec des apparéils pour la cuisson.

En ce qui concerne les mesures techniques et de sécurité à adopter pour l'évacuation des fumées, s'en tenir strictement à ce qui est prévu dans les règlements des autorités locales compétentes. La hotte doit être régulièrement nettoyée, aussi bien à l'intérieur qu'à l'extérieur (AU MOINS UNE FOIS PAR MOIS, respecter néanmoins les instructions relatives à l'entretien fournies dans ce manuel).

La non observation de ces normes de nettoyage de la hotte et du changement et nettoyage des filtres comporte des risques

d'incendie.

Ne pas utiliser ou laisser la hotte sans que les ampoules soient correctement placées pour éviter tout risque de chocolélectrique.

La société décline toute responsabilité pour d'eventuels inconvénients, dégats ou incendies provoqués par l'appareil et dérivés de la non observation des instructions reprises dans ce manuel.

Cet apparéil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).

En procedant correctement à la mise au rebut de cet apparéil, vous contribuèrez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.

Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut enaucun cas etre traitedechet menager. Il doit par conséquent etre remis a un centre de collecte des déchets charge du recyclage des équipements electriques et electroniques.

Pour la mise au rebut, respectez les normes relatives à l'élimination des déchets en vigueur dans le pays d'installation.

Pour obtenir de plus amples détails au sujet du traitement, de la récapération et du recyclage de cet apparéil, veuillez vous adresser au bureau compétent de votre commune, à la société de collecte des déchets ou directement à votre revendeur.

Utilisation

La hotte est fournie en version FILTRANTE et elle est utilisée sans conduit d'évacuation des fumées aspirantes.

Les fumées et les vapeurs sont recyclées à travers le détector X.

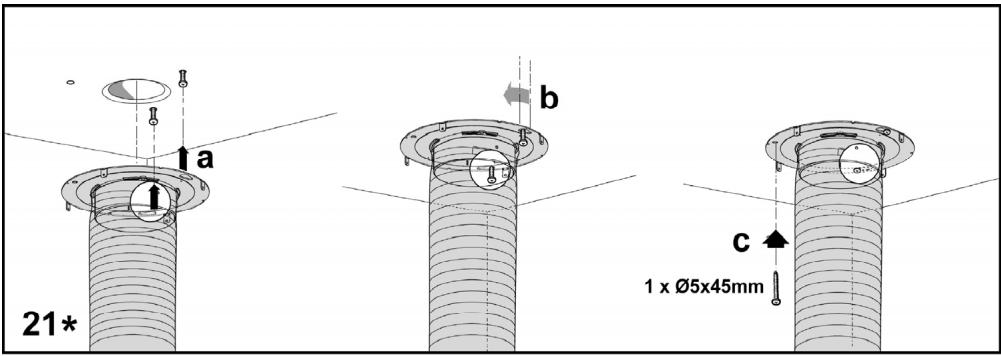

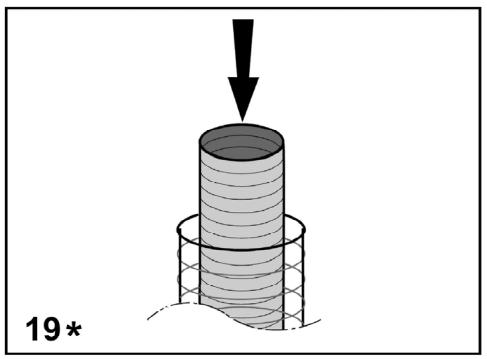

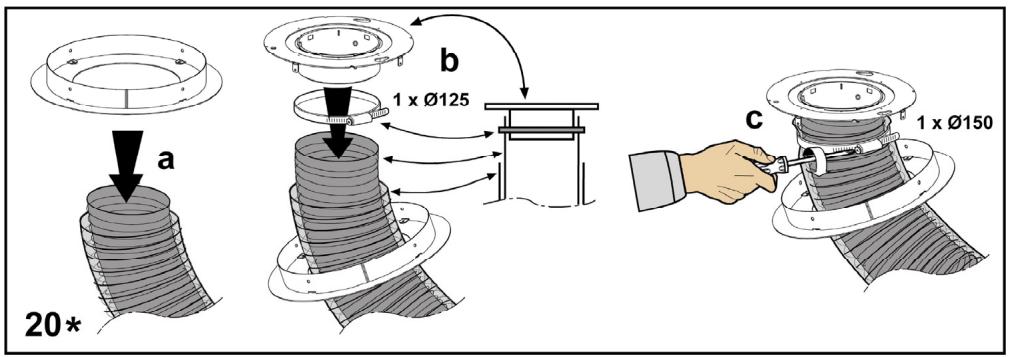

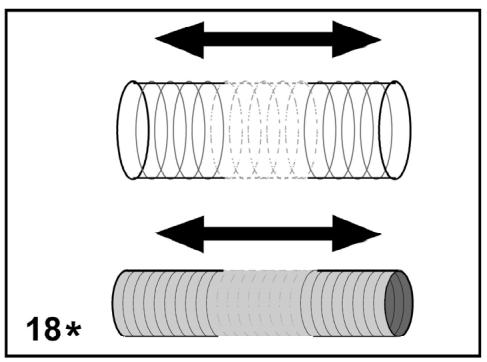

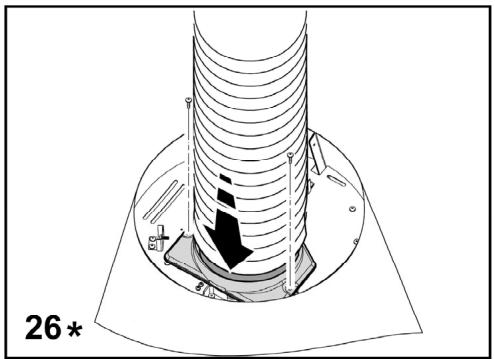

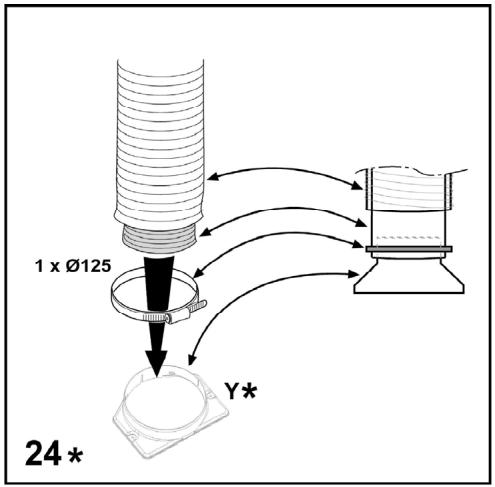

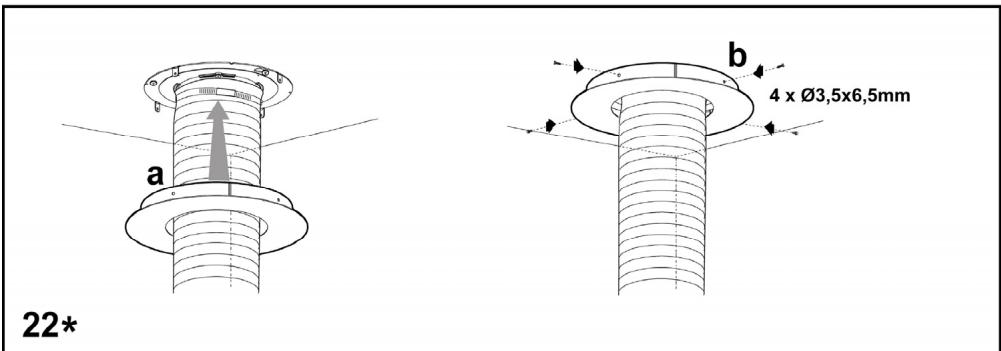

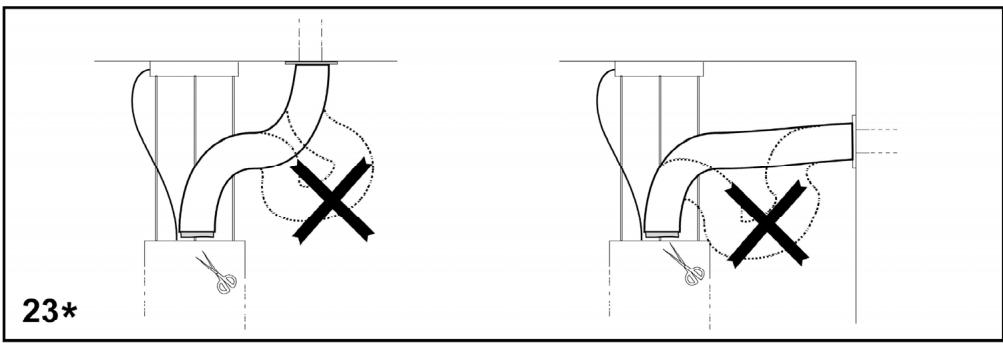

Si vous pouze utiliser le produit en version ASPIRANTE, il est nécessaire de prédisposer un conduit d'évacuation qui va de la sortie supérieure Y jusqu'àrou det de décharge qui va vers l'extérieur.

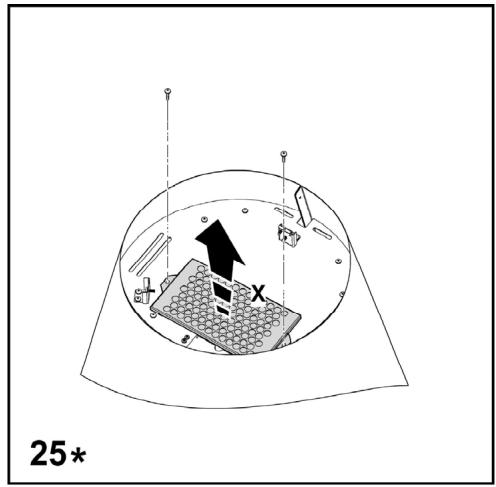

Dans ce cas, il faut installer sur le trou d'évacuation Y un anneau de liaison et il faut enlever le filtré au charbon.

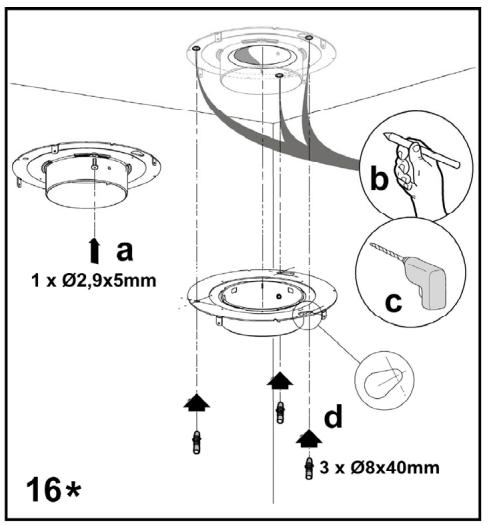

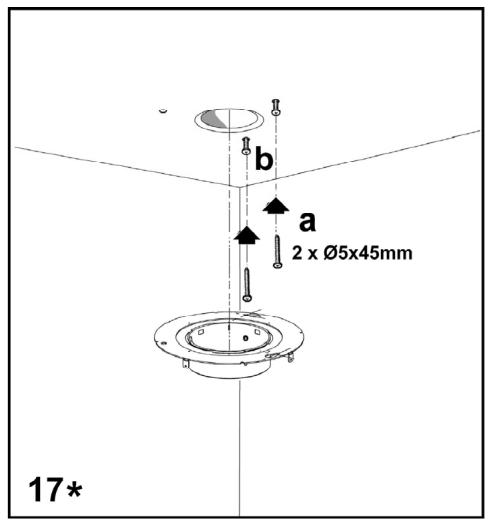

Fig. 16-17-18-19-20-21-22-23-24-25-26

Installation

L'installation, aussi bien électrique que mécanique doit être effectuee par du personnel qualifié.

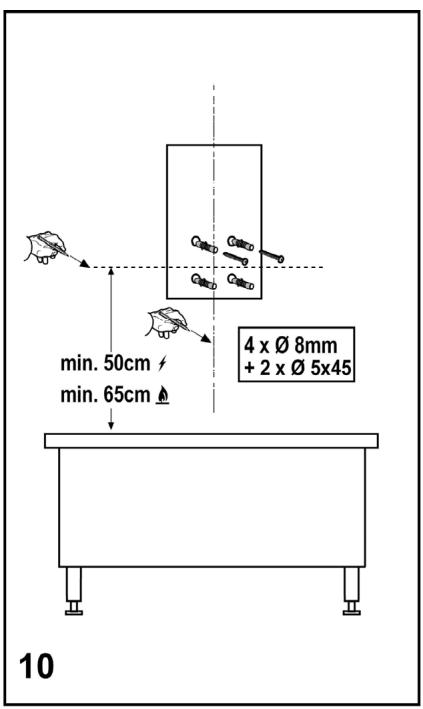

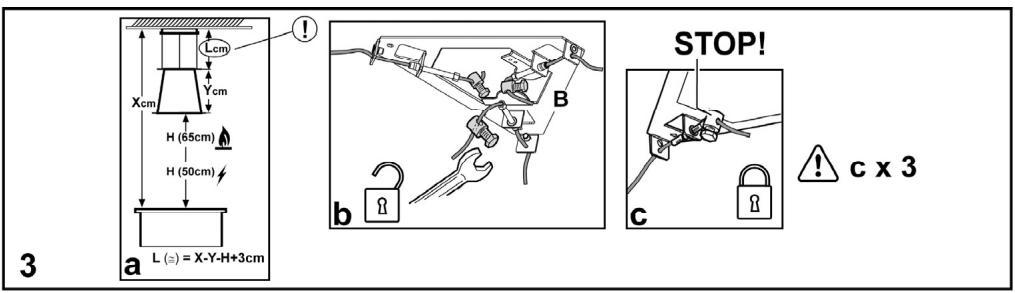

La distance minimum entre la superficie de support des recipients sur le dispositif de cuisson et la partie la plus basse de la hote de cuisine ne doit pas'être inférieure à 50cm dans le cas de cusinières électriques et de 65cm dans le cas de cusinières à gaz ou mixtles.

Si les instructions d'installation du dispositif de cuisson au gaz spécifique une plus grande distance, il faut en tener compte.

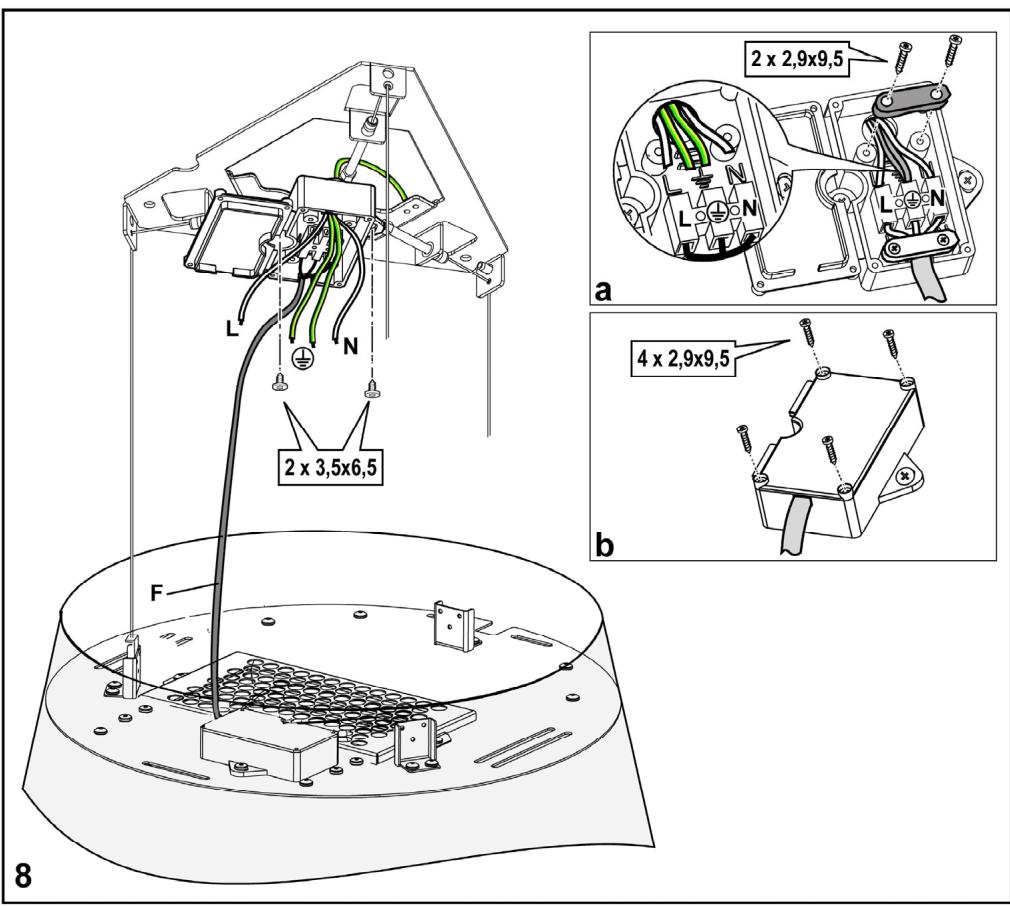

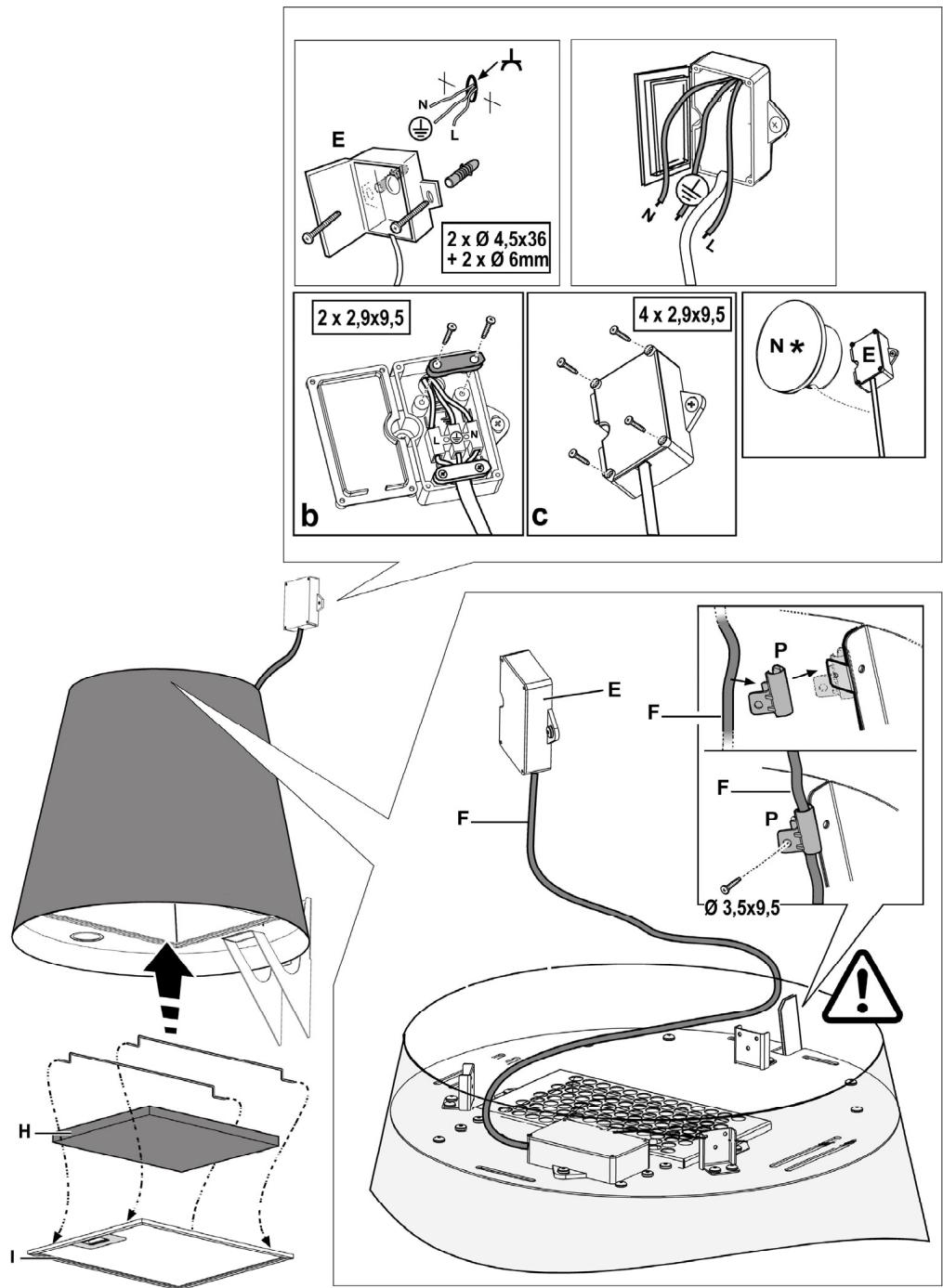

Branchement electrique

La tension électrique doit correspondre à celle indiquée sur l'étiquette des caractéristiques située à l'intérieur de la hotte. Le produit doit être raccordé directement au circuit électrique, placer donc un disjoncteur à norme pour assurer la déconnexion complète du circuit électrique en conditions de sous-tension III, conformément aux règlements en matière d'installation.

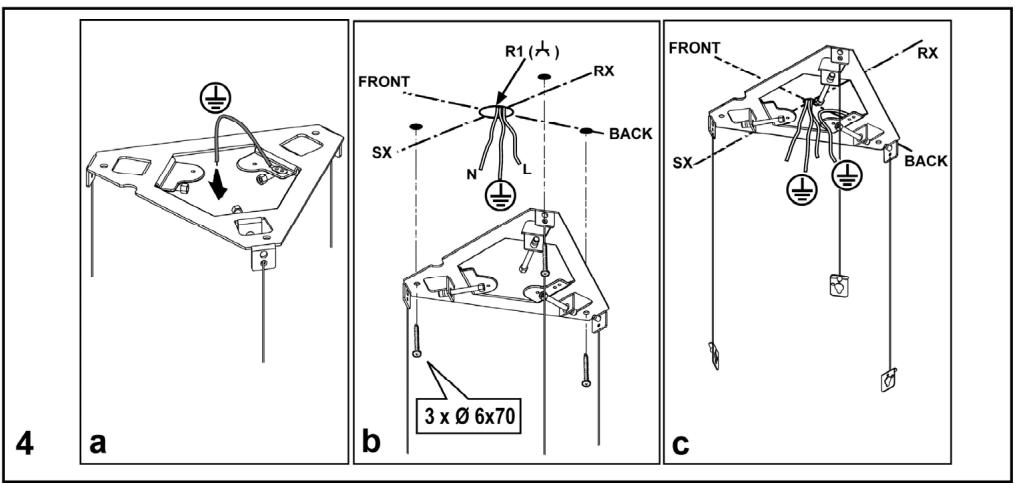

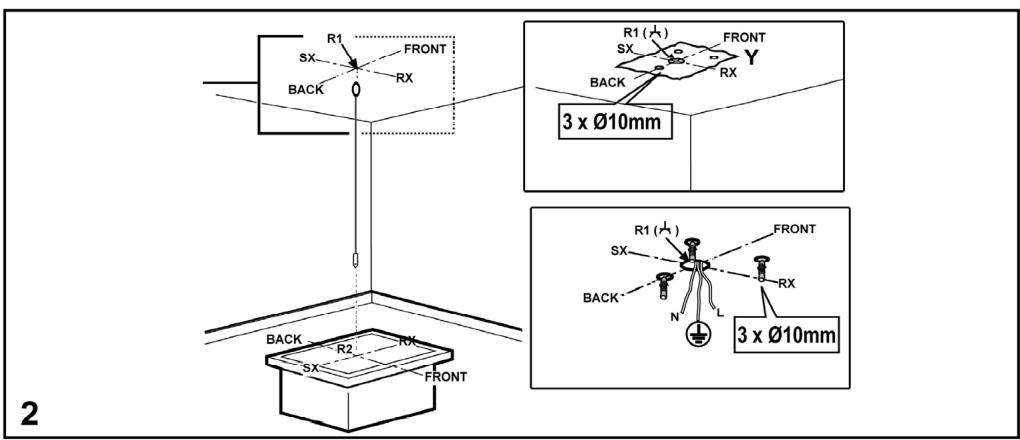

ATTENTION! L'élement B (support de fixation au plafond - Fig. 1), est doté d'un fil conducteur (jaune - vert) qui doit être relié à la terre de l'installation électrique. Fig. 4

ATTENTION! Faire particulièrement attention au positionnement des fils, la non observance de ces indications pourrait provoquer de graves dommages à l'appareil et/ou un choc électrique à l'utilisateur ou à l'instantiateur. Pour plus de détails, voir Fig. 8-15

Attention! Le remplacement du cable d'interconnexion doit etre effectuee par le service technique autorise.

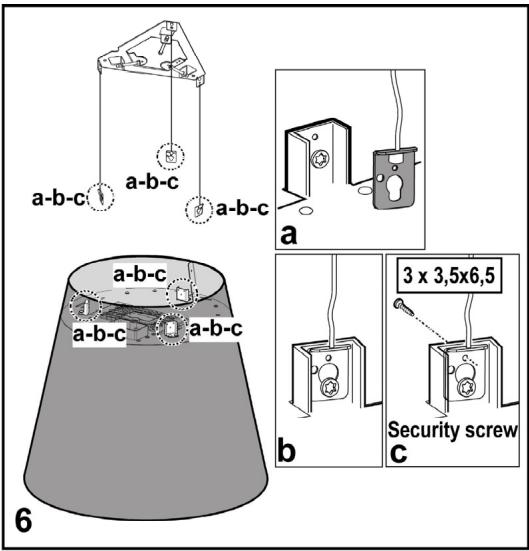

Montage

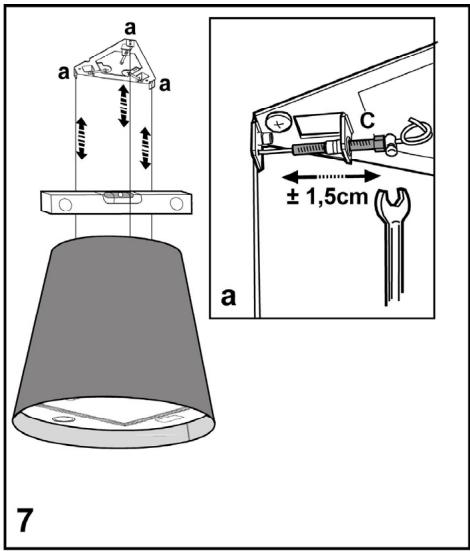

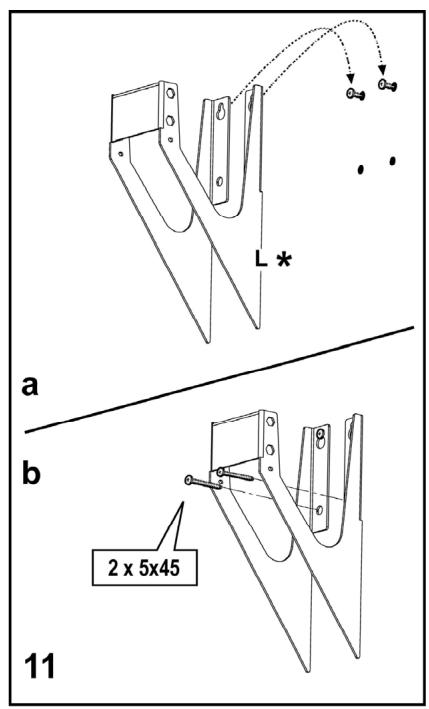

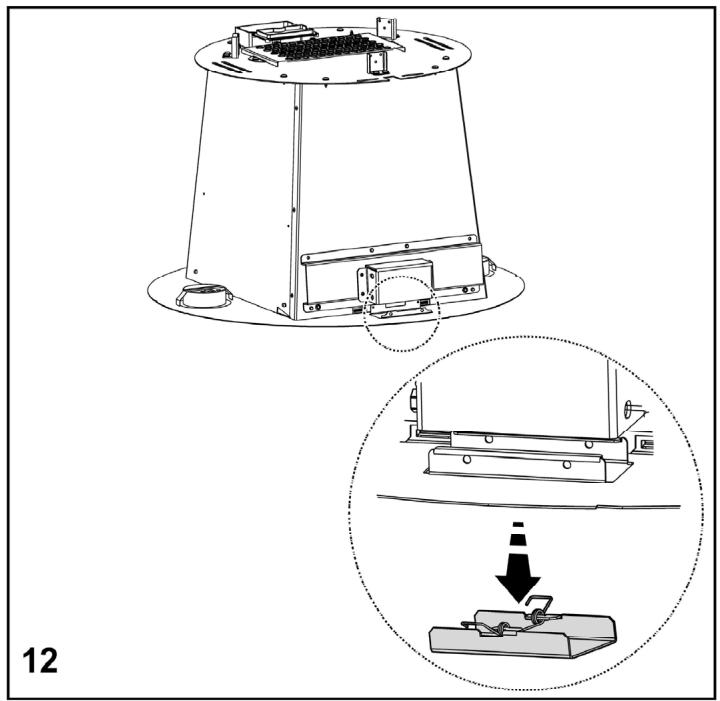

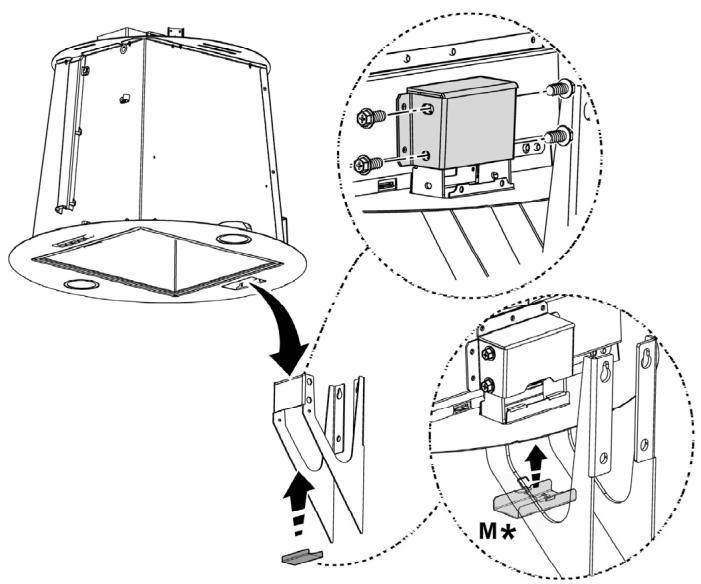

La hotte est équipée de chevilles de fixation convenant à la plupart des parois/plafonds. Il est cependant nécessaire de s'adresser à un technicien qualifié afin de s'assurer que le matériel est approprié au type de paroi/plafond. La paroi/plafond doit être suffisamment solide pour supporter le poids de la hotte.

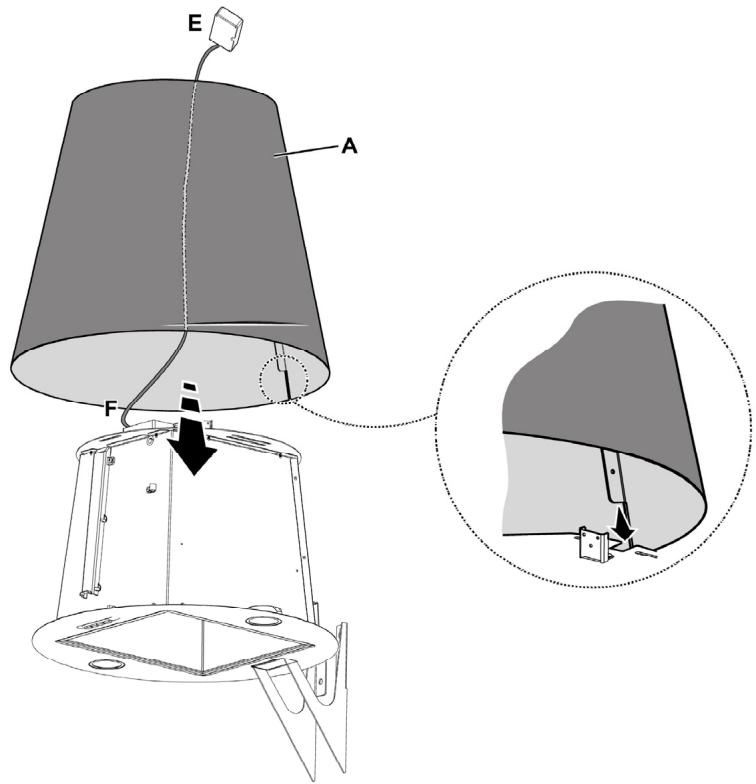

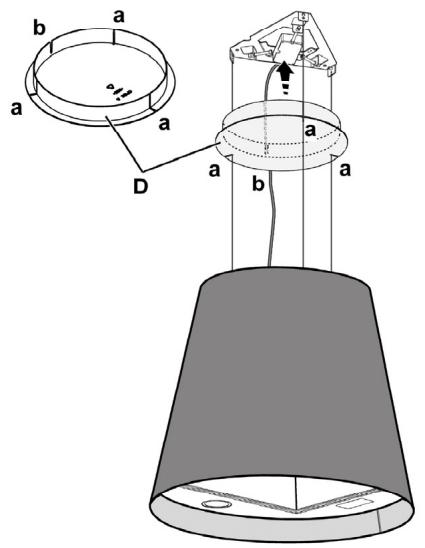

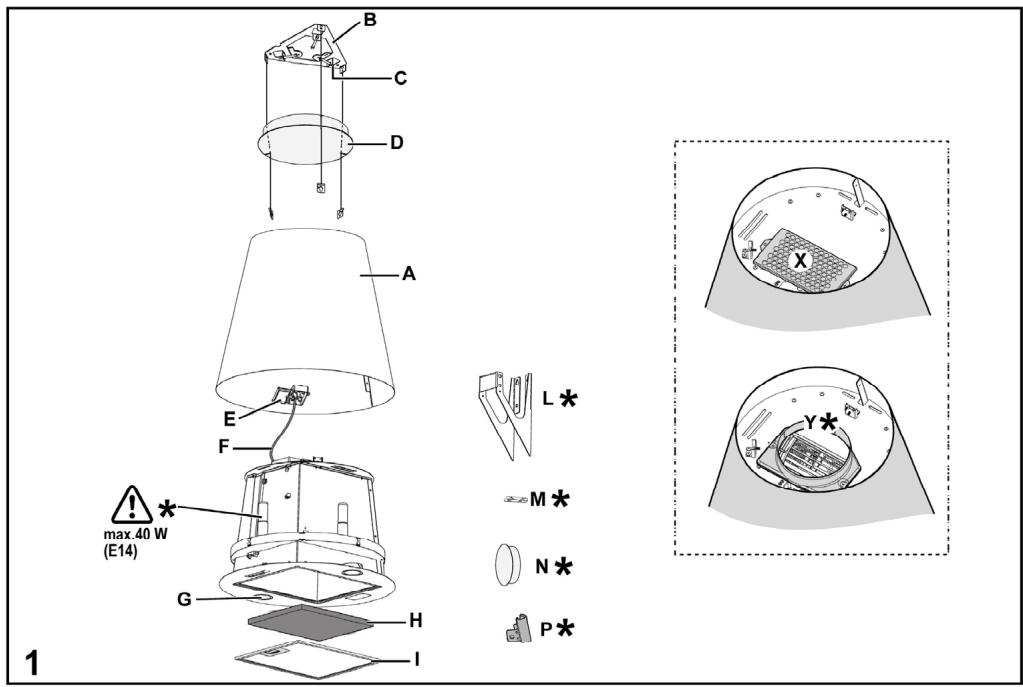

Description de la hotte

Fig. 1

A. Couvercle
B. Piece de support au plafond
C. Ensemble des attaches de la hotter
D. Couvercle décoratif
E. Boîte pour le raccordement au circuit électrique
F. Cable électric
G. Lampe halogène
H. Filtre au charbon actif
I. Filtre métallique anti-graisse

Fonctionnement

Utiliser la puissance d'aspiration maximum en cas de concentration très importante des vapeurs de cuisson. Nous conseillons d'allumer la hotte 5 minutes avant de commencer la cuisson et de la faire fonctionner encore pendant 15 minutes environ après avoir terminé la cuisson.

A. touche ON/OFF éclairage
B. touche OFF/ON aspiration et sélection puissance minimum
B+C. touche selection puissance d'aspiration moyenne
B+D. touche selection puissance d'aspiration maximum

Entretien

Attention! Avant toute opération de nettoyage ou d'entretien, débrancher la hotte du circuit électrique en enlevant la prise ou en coupant l'interrupteur général de l'habitation.

Nettoyage

La hotte doit être régulièrement nettoyée à l'intérieur et à l'extérieur (au moins à la même fréquence que pour l'entretien des filtres àGRAISE). Pour le nettoyage, utiliser un chiffon humidifié avec un détergent liquide neutre. Ne pas utiliser de produit contenant des abrasifs.

NE PAS UTILISER D'ALCOOL!

ATTENTION: Il y a risque d'incendie si vous ne respectez pas les instructions concernant le nettoyage de l'appareil et le remplacement ou le nettoyage du filtré.

La responsabilité du constructeur ne peut enaucun cas etre engagée dans le cas d'un endommagement du moteur ou d'incendie liés à un entretien négligé ou au non respect des consignes de sécurité precedemment mentionnées.

Filtre anti-gras

Il retient les particules deGRAISSSE issues de la cuisson.

Le filtré doit être nettoyé une fois par mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modele possédé - indique cette nécessité) avec des détergents non agressifs, à la main ou dans le lave-vaiselle à faibles températures et cycle rapide.

Le lavage du filtré anti-graisse métallique au lave-vaisselle peut en provoquer la décoloration. Toutefois, les caractéristiques de filtrage ne seront en aucun cas modifiées.

Filtre à charbon actif (uniquement pour version recyclage)

Retient les odeurs désagréables de cuisson.

Le filtré à charbon peut être nettoyé tous les deux mois (ou lorsque le système d'indication de saturation des filtres - si prévu sur le modele possédé - indique cette nécessité) avec de l'eau chaude et au moyen de détergents appropriés ou dans le lavve-vaisse à 65^ (dans le cas de lavage dans le lavve-vaisse suivre un cycle de lavage complet sans vaisse à l'intérieur).

Enlever l'eau qui excède en faisant attention de ne pas abimer le filtré, ensuite le metre dans le four pendant 10 minutes à 100^ pour le sécher définitivement. Remplacer le coussinet tous les 3 ans et chaque fois que le filtré sera abimé.

Montage

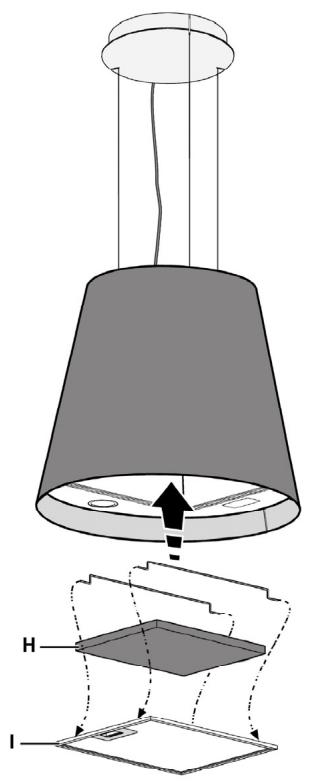

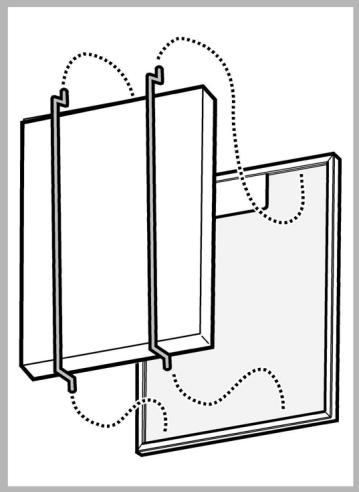

Installer le filtré à charbon à l'arrête du filtré àGRAISSÉ et fixer avec deux baguettes.

Attention! Les baguettes sont inclues dans la confection du filtre à charbon et non sur la hotte.

Pour démonter le filtré, procéder en sens inverse.

Replacement des lampes

Débrancher l'appareil du réseau électrique

Attention! Avant de toucher les lampes, assurez-vous qu'elles soient froides.

1. sortir la protection en utilisant un petit tournevis à lame plate ou tout autre outil similaire.
2. Remplacer la lampe endommagée.

Utiliser uniquement des lampes halogènes 12V -20W max - G4 (Adaptée à un système d'éclairage ouvert), en ayant soin de ne pas les toucher avec les mains.

1. Refermer le plafonnier (fixation par encliquetage).

Certains modèles prévoient des lampes latérales:

Les remplacer par des ampoules de forme identique et de max 40W (E14).

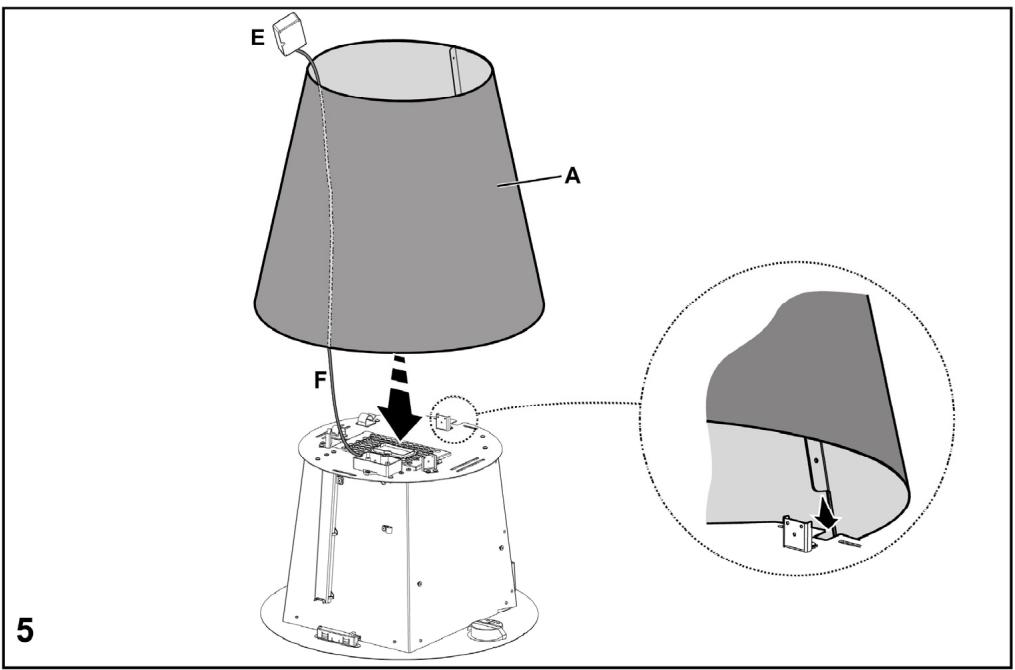

Pour acceder aux ampoules, enlever le couvercle A.

Dans l'eventualité où l'éclairage ne devait pas fonctionner, vérifier si les lampes ont été introduites correctement dans leur logement, avant de contacter le service après-venture.
