Comment lire le manuel d'utilisation

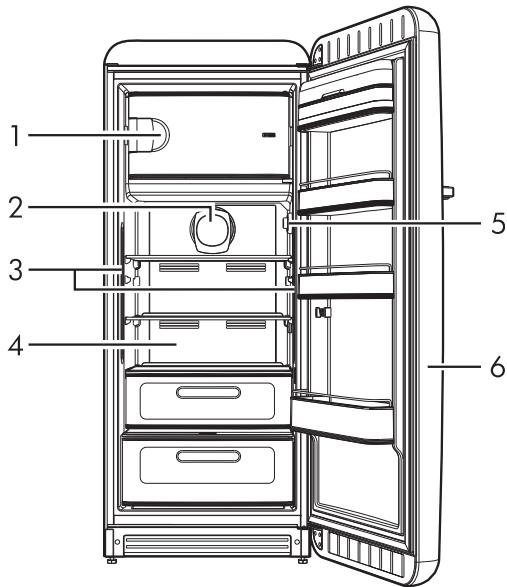

2.1 Description générale 2.2 Définition des pièces • N’essayez jamais d’éteindre une flamme/incendie avec de l’eau : mettez l’appareil hors tension et couvrez la flamme avec une couverture ignifuge. • Les opérations de nettoyage et d’entretien, qui doivent être effectuées par l'utilisateur, ne doivent jamais être effectuées par des enfants sans surveillance. • Du personnel qualifié doit effectuer l’installation et les interventions d’assistance dans le respect des normes en vigueur. • Ne modifiez pas cet appareil. • N’introduisez pas d’objets métalliques pointus (couverts ou 48
• N’essayez jamais de réparer l’appareil sans l’intervention d’un technicien qualifié. • Ne touchez pas (surtout avec les mains mouillées) et ne mettez pas directement en bouche les aliments congelés. • Ne conservez pas de substances inflammables, explosives ou susceptibles de s’évaporer. • Ne pas conserver dans l’appareil de produits explosifs tels que des aérosols inflammables. • Les bouteilles contenant un pourcentage élevé d'alcool doivent être bien fermées et en position verticale. • Si le câble d’alimentation électrique est abîmé, contactez immédiatement le service d’assistance technique qui se chargera de le remplacer, afin d'éviter tout risque. Dommages subis par l’appareil • Ne posez jamais d’objets métalliques pointus (couverts ou couvercles) sur l’appareil durant l’emploi. • N’utilisez pas de détergents abrasifs ou corrosifs sur les parties en verre (par ex., produits en poudre, détachants et éponges métalliques).
• Ne faites pas levier sur la porte ou la poignée pour déplacer l'appareil. • N’utilisez pas de jets de vapeur pour nettoyer l’appareil. • N’utilisez jamais l’appareil pour rafraîchir la pièce. • Débranchez l’appareil quand il est en panne, soumis à un entretien ou pendant son nettoyage. • AVERTISSEMENT : Lors de l’installation de votre appareil, vérifiez que son câble d’alimentation n’est pas coincé ni endommagé. • AVERTISSEMENT : Ne placez pas de rallonge multiprise ou de barre d’alimentation à l’arrière de votre appareil. • N’utilisez pas non plus d’adaptateur. • Ne conservez pas dans le congélateur de liquides en boîtes ou des récipients en verre. • N'utilisez pas d'objets métalliques pointus pour éliminer la glace en excès dans le compartiment congélateur. • Pour éviter l'instabilité de l'appareil, installez-le et fixez-le correctement, comme indiqué
• Ne posez pas d'objets lourds sur l'appareil. • S'il est installé à proximité d'un autre réfrigérateur ou d'un congélateur, gardez une distance minimum de 2 cm. • Ne pas installer/utiliser l’appareil à l’extérieur. Pour cet appareil • L’appareil peut être utilisé par des enfants âgés d'au moins 8 ans et par des personnes présentant des capacités physiques, sensorielles ou mentales réduites, ou dénuées d'expérience ou de la connaissance nécessaire, à condition qu'ils soient sous surveillance ou bien après avoir reçu les instructions relatives à l'utilisation en toute sécurité de l'appareil et avoir parfaitement compris les dangers inhérents audit appareil. • Surveillez les enfants pour éviter qu’ils ne jouent avec l’appareil. • Ne vous appuyez pas et ne vous asseyez pas sur la porte ouverte. • Vérifiez qu’aucun objet ne reste coincé dans la porte du four. • En cas de détérioration du circuit de réfrigération, évitez d'utiliser des flammes nues et aérez 49
• Ne pas endommager le circuit de réfrigération (s'il peut être accessible). • N’utilisez pas d’appareils électriques à l’intérieur des compartiments pour la conservation des aliments, si ceux-ci ne sont pas du type recommandé par le fabricant. • N'utilisez pas l'appareil ou des parties de l'appareil d'une manière différente de celle qui est indiquée dans le manuel présent. • L’ouverture de la porte de manière prolongée peut entraîner une augmentation conséquente de la température à l’intérieur des compartiments de l’appareil. 50
• Conservez la viande crue et le poisson dans des boîtes appropriées dans le réfrigérateur, de manière à ce qu’ils n’entrent pas au contact d’autres aliments et qu’ils ne s’égouttent pas dessus. • S’il reste vide pendant de longues périodes, éteignez l’appareil, décongelez-le, nettoyez-le, séchez-le et laissez-le avec la porte ouverte pour éviter que des moisissures ne se développent à l’intérieur. • Avertissement : danger d’incendie / matériaux inflammables.
Le fabricant décline toute responsabilité en cas de dommages subis par les personnes et les biens, causés par : • l’utilisation de l’appareil différente de celle prévue ; • le non-respect des prescriptions du manuel d’instructions ;
Le présent appareil est conçu pour un usage domestique et des usages analogues comme : • la zone cuisine destinée au personnel des magasins, des bureaux et d’autres lieux de travail ; • dans les fermes, les hôtels, les motels et dans d’autres espaces résidentiels ; • dans les bed & breakfast ; • pour les services de restauration et des applications analogues non destinées à la vente au détail. • L’appareil n'est pas destiné à un usage professionnel et commercial. • Cet appareil est destiné à la réfrigération et à la conservation d’aliments frais et surgelés en milieu domestique. Toute autre utilisation est impropre. • Cet appareil n’est pas conçu pour fonctionner avec des temporisateurs externes ou des systèmes de commande à distance.
Cet appareil doit être éliminé séparément des autres déchets électrique et enlevez-le avec la fiche. Tension électrique Danger d’électrocution • Coupez l'alimentation électrique générale. • Débranchez le câble d’alimentation • En cas de remplacement de l'appareil, retirez la porte et laissez les clayettes en place, afin d'éviter que des enfants ne puissent rester bloqués à l'intérieur.
Danger d’asphyxie • Ne laissez jamais sans surveillance l’emballage ni ses parties. • Évitez que les enfants jouent avec les sachets en plastique de l’emballage.
La plaque d’identification contient les données techniques, le numéro de série et le marquage. N’enlevez jamais la plaque d’identification.
Ce manuel d’utilisation fait partie intégrante de l’appareil. Conservez-le en parfait état et à portée de main de l’utilisateur durant tout le cycle de vie de l’appareil. Lisez attentivement ce manuel d'utilisation avant d'utiliser l'appareil.
Ce manuel d’utilisation utilise les conventions de lecture suivantes : Avertissements Informations générales sur ce manuel d’utilisation, la sécurité et l’élimination finale. Description Description de l’appareil et de ses accessoires. Utilisation Informations sur l’utilisation de l’appareil et des accessoires, conseils pour la conservation des aliments. Nettoyage et entretien Informations pour un nettoyage et un entretien corrects de l’appareil. Installation Informations pour le technicien qualifié concernant l’installation, la mise en fonction et l’essai. Avertissement de sécurité
Thermostat 1 Compartiment congélateur Utiles pour optimiser l'espace et ranger les aliments à l'intérieur du compartiment réfrigérateur. Tiroir pour fruits et légumes
Balconnets et récipients de la porte
Vous pouvez demander les accessoires fournis ou en option aux centres d’assistance agréés. Utilisez uniquement les accessoires d’origine du fabricant.
éventuels tiroirs ouverts. • Ne touchez pas les éléments chauffants à l'extérieur de l'appareil. • Ne conservez pas de substances inflammables, explosives ou susceptibles de s’évaporer. • Ne pas conserver dans l’appareil de produits explosifs tels que des aérosols inflammables. • Les substances organiques, acides et les huiles éthérées risquent de provoquer la corrosion des surfaces en plastique et des joints en cas de contact prolongé. • Les bouteilles contenant un pourcentage élevé d'alcool doivent être bien fermées et en position verticale.
1. Éliminez les éventuelles pellicules de protection à l’extérieur et à l’intérieur de l’appareil ainsi que des accessoires. 2. Enlevez les éventuelles étiquettes (à l’exception de la plaque contenant les données techniques) appliquées sur les accessoires et les clayettes. 3. Enlevez et lavez tous les accessoires de l’appareil (voir 4 Nettoyage et entretien). 56

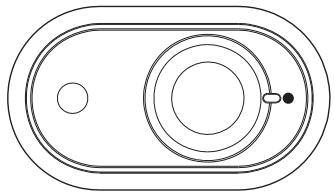

Après l'installation ou un repositionnement éventuel de l'appareil, attendez au moins deux heures avant de le mettre sous tension. Branchez la fiche sur la prise électrique. Pour mettre l'appareil sous tension, tournez la manette du thermostat de la position 1 à la position 5, selon la température souhaitée. En augmentant des positions 1 à 5, la température diminue à l'intérieur du réfrigérateur. Alarme porte ouverte Lorsque la porte de l’appareil reste ouverte de façon prolongée, un signal sonore et visuel (voyants internes qui clignotent) signalera à l’utilisateur la nécessité de refermer la porte.

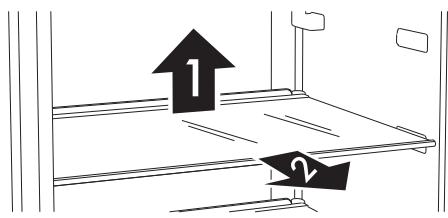

Clayettes Les clayettes peuvent être positionnées suivant vos besoins à différentes hauteurs en les introduisant dans les guides spécifiques. Chaque clayette est munie d'une protection contre l'extraction accidentelle.

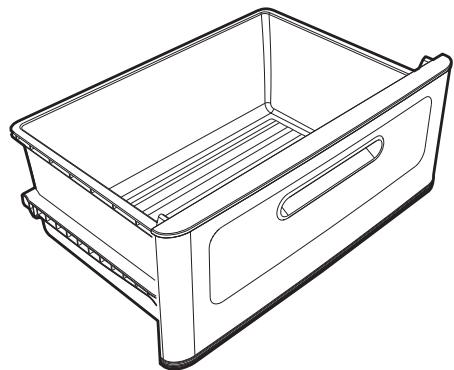

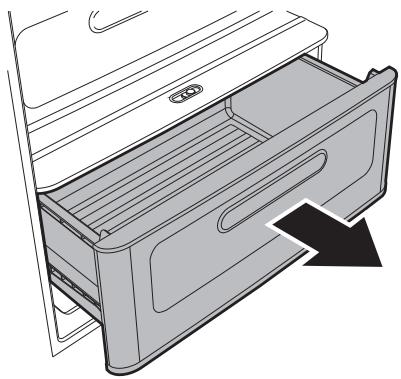

Tiroir pour fruits et légumes Ce récipient est positionné dans la partie inférieure du compartiment réfrigérateur dans lequel on a prévu une clayette en verre pour la protection des aliments frais exigeant des conditions d'humidité constante pour une conservation correcte.

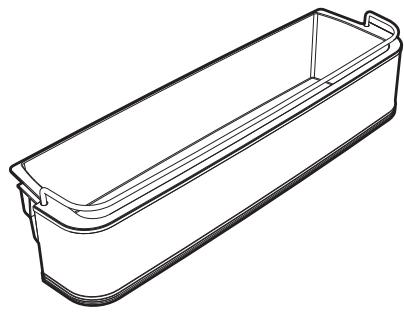

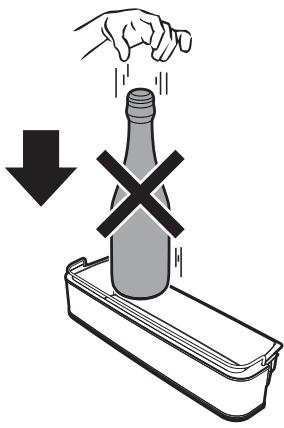

Balconnets et récipients de la porte Ils sont utiles pour la conservation des œufs, du beurre, des produits laitiers, des tubes, des conserves et d'autres petits paquets. Un récipient à bouteilles est positionné dans la partie inférieure de la porte. Évitez de positionner dans le porte-bouteilles des bouteilles trop lourdes et de les laisser tomber au fond au moment du positionnement.
Utile pour régler l'humidité dans le tiroir à fruits et légumes. Faites glisser le régulateur à l'horizontale pour ouvrir ou fermer le passage de l'air à travers les fentes. La conservation de légumes à forte teneur en eau peut provoquer la formation de condensation sur la clayette en verre. Ce phénomène naturel ne nuit pas au fonctionnement correct de l'appareil.
Pour une conservation et une congélation correctes des aliments : • emballez les fruits et les légumes en portions de maximum 1 kg ; la viande et le poisson en portions de 2 kg maximum. • les emballages réduits congèlent rapidement, permettant une meilleure conservation des propriétés nutritionnelles, même après la décongélation/préparation. • Emballez les aliments dans des sachets hermétiques et expulsez le plus possible l'air présent à l'intérieur. • N'utilisez pas de sachets en papier ou de sacs pour les courses ; utilisez toujours les sachets/récipients spéciaux pour la congélation.
• préserver l’arôme, l’humidité et la fraîcheur des aliments ; • éviter tout risque de contamination d’odeurs et de goût entre les aliments ; • éviter une accumulation excessive d’humidité à l’intérieur du compartiment, due à la transpiration normale des aliments (en particulier des fruits et légumes frais), qui, dans des conditions précises de fonctionnement (augmentation de la température et de l’humidité ambiante, augmentation de la fréquence d’ouverture de la porte), pourraient produire la formation de condensation sur les clayettes. Laissez toujours refroidir les aliments et les boissons chaudes à température ambiante avant de les introduire à l'intérieur de l'appareil.
Ce bruit est normal et n’est pas le signe d’un mauvais fonctionnement de l’appareil. Si ce bruit est trop fort, il peut être dû à d’autres causes. Il faut vérifier que : • le réfrigérateur est correctement nivelé au sol et qu'il ne vibre pas lorsque le compresseur tourne : réglez correctement les pieds fournis ; • les tiroirs, les clayettes et les bacs dans la porte sont correctement placés dans les logements spécifiques : remettez-les correctement en place ; • les bouteilles et les récipients sur les différentes clayettes sont stables et qu’ils ne se touchent pas : la vibration due au fonctionnement du compresseur pourrait générer un certain bruit ; • ne mettez pas le réfrigérateur au contact de meubles ou d’autres appareils ménagers.
Conseils pratiques pour économiser l'énergie
En cas de longue période d’arrêt, on recommande de mettre l’appareil hors tension. 1. Débranchez la fiche d’alimentation électrique. 2. Videz les compartiments. 3. Après le dégivrage, séchez l'humidité résiduelle accumulée avec un chiffon doux. Laissez les portes entrouvertes pour éviter que l'humidité et l'air stagnants ne génèrent de mauvaises odeurs.
• Réduisez le temps et le nombre d'ouvertures des portes pour éviter un réchauffement excessif de l'intérieur des compartiments. • Nettoyez régulièrement le condensateur se situant à l'arrière du congélateur, pour éviter que l'appareil ne perde en efficacité. • Décongelez les surgelés dans le compartiment réfrigérateur de manière à récupérer le froid accumulé par les aliments congelés. Conseils généraux • Contrôlez toujours la date limite de consommation figurant sur l'emballage. • Les aliments doivent être conservés dans des récipients fermés ou correctement emballés et il ne doit s'en dégager ni odeurs ni humidité. • Si vous vous absentez pendant une longue période, sortez les aliments facilement dégradables de l'appareil. Porte du compartiment réfrigérateur • Conservez les œufs, le beurre et le fromage, etc. dans la partie supérieure et centrale. • Conservez les boissons, les boîtes, les bouteilles, etc. dans la partie inférieure et centrale. 61
• Le tiroir pour fruits et légumes doit contenir des fruit frais, des fruit tropicaux, les légumes, les carottes, les pommes de terre, les oignons... Compartiment congélateur • Indiquez sur l'emballage les données concernant le type d'aliment, la quantité et la date de congélation. • Utilisez de petits emballages et si possible froids. • La quantité d'aliments frais qu'on peut congeler simultanément figure sur la plaque des caractéristiques située dans le compartiment réfrigérateur. • Utilisez des sachets pour la congélation, des feuilles d'aluminium, des pellicules en polyéthylène à usage alimentaire et des récipients de congélation. • N'utilisez pas de sachets en papier, de sachets en cellophane non indiqués pour l'usage alimentaire ni de sacs pour les courses ou pour la congélation ayant déjà été utilisés. • Évitez que les aliments déjà congelés ne se trouvent au contact des aliments frais à congeler. • Conservez les légumes emballés, les glaçons et les crèmes glacées, etc.
• N’utilisez pas de produits de nettoyage à base de chlore, d’ammoniaque ou d’eau de Javel sur les parties en acier ou traitées en surface avec des finitions métalliques (par ex., anodisations, nickelages, chromages). • N’utilisez pas de détergents abrasifs ou corrosifs sur les parties en verre (par ex., produits en poudre, détachants et éponges métalliques). • N’utilisez pas de matériaux rêches, abrasifs, ni de racloirs métalliques tranchants. Tension électrique Danger d’électrocution • Évitez les détergents et les éponges agressives pour ne pas endommager les surfaces. • Avec une brosse souple, éliminez la poussière et les dépôts de fumée du condensateur à l'arrière de l'appareil. • Nettoyez le bac situé au-dessus du compresseur. Nettoyage de la partie interne • Nettoyez l’intérieur de l’appareil avec un détergent liquide dilué et de l’eau tiède contenant un peu de vinaigre. • Les balconnets et les récipients des portes peuvent être extraits : frappez légèrement du poing de bas en haut d'abord d'un côté puis de l'autre dans la zone d'introduction. • Éliminez les éventuelles couches de glace dépassant une épaisseur de 3-5 mm. N'utilisez pas d'objets pointus ni de solutions en spray.
• Ne tirez jamais le câble pour débrancher la fiche.
Une protection anti-bactérienne particulière dans la partie supérieure des parois de l’appareil empêche la reproduction des bactéries et en maintient la propreté. Toutefois, pour une bonne conservation des surfaces, il faut les nettoyer régulièrement. 63
N'utilisez pas d'appareils électriques (comme un sèchecheveux, etc.) ni un spray dégivrant qui risquent de déformer les pièces en plastique. Dégivrage du compartiment réfrigérateur Le compartiment réfrigérateur n'a pas besoin d'être dégivré car la glace se formant sur la plaque réfrigérante fond automatiquement durant l'arrêt du compresseur. Le processus de dégivrage est automatique. L'eau de dégivrage est acheminée directement dans le bac situé à l'arrière de l'appareil. La chaleur produite par le compresseur provoque son évaporation. Dégivrage du compartiment congélateur Le compartiment congélateur doit être dégivré manuellement. Lorsque l’épaisseur du givre ou de la glace est supérieure à 2 cm, il est recommandé de procéder au dégivrage. Quelques heures avant le dégivrage, régler le thermostat sur le réglage maximum, de manière à ce que les aliments soient encore davantage surgelés. Puis débranchez la fiche d’alimentation électrique. Enlevez les produits surgelés du compartiment et protégez-les contre la décongélation au cours de la phase de nettoyage. Attendre que la glace ne fonde, puis éliminer l’eau du compartiment de congélation avec une éponge ou un chiffon absorbant.
Le compresseur démarre trop fréquemment ou fonctionne sans interruption : • La température externe est trop élevée. • Ouverture trop fréquente ou prolongée de la porte. • La porte ne se ferme pas hermétiquement. • Présence excessive d'aliments frais. • Vérifiez qu'il circule suffisamment d'air à proximité du capteur situé à droite du compartiment réfrigérateur. • Vérifiez que l'arrière du réfrigérateur est correctement aéré et que le condensateur n'est pas excessivement sale. À l'intérieur du compartiment réfrigérateur se trouve une formation excessive de glace ou de condensation : • Ouverture trop fréquente ou prolongée de la porte. • Des aliments chauds ont été introduits à l'intérieur du compartiment réfrigérateur. • Les aliments ou les récipients sont au contact de la paroi postérieure. • Le joint de la porte est sale ou endommagé. Procédez à son nettoyage ou à son remplacement.
• Le thermostat de réglage est placé sur une température trop élevée. • Ouverture trop fréquente ou prolongée de la porte. • La porte ne se ferme pas hermétiquement. • La température externe est trop élevée. Température à l'intérieur du compartiment réfrigérateur trop froide - congélation des aliments : • Le thermostat de réglage est placé sur une température trop basse. • Aliments non couverts avec des sachets et des récipients spécifiques. • Fruits et légumes peuvent être excessivement mouillés. • Aliments posés contre la paroi postérieure du compartiment réfrigérateur. La température à l'intérieur du compartiment congélateur ne permet pas une congélation correcte des aliments : • Le thermostat de réglage est placé sur une température trop élevée. • Ouverture trop fréquente ou prolongée de la porte. • La porte ne se ferme pas hermétiquement. • Le joint de la porte est sale ou endommagé. Procédez à son nettoyage ou à son remplacement. • L'aliment à congeler contient trop de sucre.
• Le thermostat de réglage est placé sur une température trop basse. • La température externe est trop élevée. • Ouverture trop fréquente ou prolongée de la porte. • La porte ne se ferme pas hermétiquement. • Le joint de la porte est sale ou endommagé. Procédez à son nettoyage ou à son remplacement. • Des aliments chauds ont été introduits à l'intérieur du compartiment congélateur. Difficulté d'ouverture des portes immédiatement après la fermeture : • Si l'on essaie de rouvrir une porte immédiatement après la fermeture (en particulier celle du congélateur), il faut exercer une force plus importante. Ce phénomène est dû à la dépression créée par le refroidissement de l’air chaud qui a pénétré dans le compartiment. Les portes sont désalignées : • Vérifiez le nivellement correct de l'appareil. • Intervenez sur les pieds pour améliorer le nivellement.
N’enlevez jamais la plaque. • Vérifiez que la fiche et la prise sont du même type. • Évitez d’utiliser des réducteurs, des adaptateurs ou des shunts car ils pourraient provoquer des surchauffes et des brûlures. • La prise devra être accessible après l’installation de l’appareil. • Avant de mettre l’appareil sous tension pour la première fois, laissez-le au moins deux heures en position verticale. • S’il est nécessaire de remplacer le cordon d’alimentation, cette opération doit être confiée uniquement à un technicien autorisé du Service d’assistance technique.
Risque de dommages à l’appareil • N’utilisez pas la porte ouverte comme levier pour positionner l’appareil. • N’exercez pas de pressions excessives sur la porte ouverte. • L’appareil ne doit pas être exposé aux rayons du soleil. • L’appareil ne doit pas être positionné à proximité de sources de chaleur. Si cela est impossible, utilisez un panneau isolant adéquat. • Ne positionnez pas l’appareil à l’extérieur. Le choix du lieu L’appareil doit toujours être placé dans un endroit sec suffisamment aéré. Suivant la classe climatique à laquelle il appartient (indiquée sur la plaque des caractéristiques appliquée à l’intérieur du compartiment réfrigérateur) l’appareil peut être utilisé dans différentes conditions de température. • Positionnez l’appareil à au moins 3 cm des cuisinières électriques ou à gaz, et à au moins 30 cm des systèmes de chauffage à combustion ou des radiateurs. • L’appareil ne doit pas être positionné à proximité de sources de chaleur. Si cela est impossible, utilisez un panneau isolant adéquat.

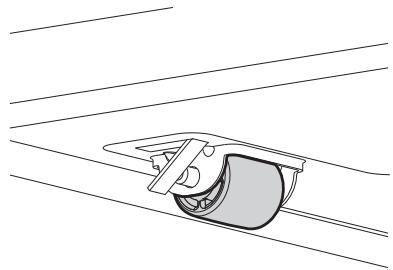

Positionnez l’appareil sur un fond stable et à niveau. Deux roulettes positionnées à l'arrière de l'appareil facilitent la manutention et donc le positionnement.
Risque de dommages à l’appareil • N'exercez aucune force sur le joint, ne le déchirez pas et ne le détachez pas de la porte. Au bout de quelques jour, vérifiez que le nivellement initial a résisté. Lorsque l'appareil fonctionne et contient des aliments, vérifiez qu’il est toujours stable et que les joints de la porte se ferment hermétiquement. Si nécessaire, effectuez un nouveau nivellement et modelez de nouveau les joints.
