GT9570 - Climatiseur MIDEA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur split réversible
Modèles compatibles	MISSION 27, 35, 53, 70
Alimentation électrique	230 V ~ 50 Hz, monophasé
Calibre disjoncteur recommandé	10 A (modèles 27/35), 16 A (53), 20 A (70)
Section câble alimentation unité extérieure	3 G 1,5 mm² (27/35), 3 G 2,5 mm² (53/70)
Section câble interconnexion	5 G 1,5 mm² (tous modèles)
Dispositif de protection requis	Disjoncteur différentiel 30 mA
Dimensions unité extérieure (L × H × P)	780 × 250 × 540 mm (27/35), 810 × 210 × 558 mm (53), 845 × 320 × 700 mm (70)
Poids unité extérieure	27,4 kg (27), 27,2 kg (35), 36,5 kg (53), 47 kg (70)
Fluide frigorigène	R32 (préchargé)
Longueur maxi tuyauterie	25 m (27/35), 30 m (53), 50 m (70)
Dénivelé maxi	10 m (27/35), 20 m (53), 25 m (70)
Charge additionnelle de fluide	15 g/m (27/35/53), 30 g/m (70)
Fonctions principales	Refroidissement, chauffage (réversible), mode auto, ventilation, télécommande infrarouge
Filtre à air	Filtre lavable, nettoyage régulier nécessaire
Classe d'efficacité énergétique	Non spécifié (consulter l'étiquette énergétique)
Indice de réparabilité	Non spécifié
Garantie	Garantie constructeur sous réserve du respect des consignes d'installation et d'utilisation
Entretien et nettoyage	Nettoyer les filtres régulièrement, ne pas utiliser d'eau ou de nettoyants inflammables, couper l'alimentation avant intervention
Sécurité	Disjoncteur différentiel 30 mA, mise à la terre obligatoire, ne pas utiliser de prise multiple, ne pas laisser fonctionner en atmosphère humide
Installation	Doit être effectuée par un professionnel qualifié, respect des normes NFC 15-100 et réglementation fluide frigorigène

FOIRE AUX QUESTIONS - GT9570 MIDEA

Quelles sont les précautions de sécurité essentielles avant d'installer le climatiseur ?

Avant toute installation, coupez l'alimentation électrique. L'appareil doit être installé par un professionnel qualifié. Utilisez un disjoncteur différentiel 30 mA et une mise à la terre conforme. Ne jamais utiliser de prise multiple et ne pas installer l'unité intérieure dans une pièce humide (salle de bain, buanderie).

Comment nettoyer les filtres du climatiseur GT9570 ?

Arrêtez l'appareil et coupez l'alimentation. Soulevez le capot avant, retirez les filtres et lavez-les à l'eau tiède avec un détergent doux. Séchez-les complètement avant de les remettre. Ne jamais utiliser de nettoyants inflammables ou d'eau directement sur l'appareil.

Que faire si l'écran affiche le code d'erreur E1 ?

L'erreur E1 indique un problème de communication entre les unités intérieure et extérieure. Vérifiez que toutes les connexions électriques sont correctement serrées et que les câbles sont bien branchés selon le schéma de câblage. Remettez sous tension. Si l'erreur persiste, contactez le service après-vente.

Quelle est la distance minimale entre les unités intérieure et extérieure ?

La distance minimale entre les deux unités est de 3 mètres. En dessous, aucun appoint de fluide frigorigène n'est nécessaire. La longueur maximale varie selon le modèle : 25 m pour les modèles 27/35, 30 m pour le 53 et 50 m pour le 70.

Puis-je utiliser le climatiseur pour chauffer en hiver ?

Oui, le climatiseur est réversible et peut fonctionner en mode chauffage. Vérifiez que la température extérieure est compatible (consultez la notice). En mode chaud, l'unité extérieure produit de l'eau de condensation qui doit être drainée correctement pour éviter la formation de glace.

Comment installer correctement l'unité intérieure ?

Fixez la platine support horizontalement au mur avec des chevilles adaptées. Percez un trou de 90 mm légèrement incliné vers l'extérieur pour les tuyauteries. Accrochez l'unité par les pattes supérieures, puis enclenchez les pattes inférieures. Assurez-vous que l'unité est bien plaquée au mur et que le toron (tubes + câble) n'est pas endommagé.

Quels sont les outils nécessaires pour l'installation ?

Vous aurez besoin de clés plates de 19, 22 et 24 mm, une clé Allen de 5 mm, un tournevis cruciforme, un niveau, un perforateur avec trépan de 90 mm, des lunettes et gants de protection. Du matériel complémentaire : câble électrique, disjoncteur différentiel 30 mA.

Que faire en cas de fuite de fluide frigorigène ?

Coupez immédiatement l'alimentation électrique et arrêtez l'appareil. Aérez la pièce. Ne fumez pas et n'utilisez pas de flamme. Faites appel à un professionnel qualifié pour réparer la fuite. Les fuites sont dangereuses et peuvent endommager l'environnement.

Comment régler la température avec la télécommande ?

Utilisez les boutons + et - pour augmenter ou diminuer la température souhaitée. Appuyez sur le bouton MODE pour choisir entre refroidissement, chauffage, ventilation ou auto. Le déflecteur d'air peut être orienté avec la touche correspondante. Consultez la notice de la télécommande pour les fonctions avancées.

Pourquoi mon climatiseur ne redémarre-t-il pas immédiatement après un arrêt ?

Un dispositif de protection retarde le redémarrage d'environ 3 minutes pour protéger le compresseur. C'est normal. Si l'appareil ne s'allume pas après ce délai, vérifiez l'alimentation et les réglages de la télécommande.

MODE D'EMPLOI GT9570 MIDEA

Manuel d'installation

MISSION-27

MISSION-35

MISSION-53

MISSION-70

Cher client,

Nous vous remercions pour l'achat de ce climatiseur qui a été conçu et testé pour satisfaire les exigences les plus hautes.

Avant toutes opérations, merci de lire attentivement cette notice, puis de la garder soigneusement pour d'autres consultations.

La directive européenne 2012/19/UE sur les déchets des Équipements Électriques et Électroniques (DEEE) exige que les appareils ménagers usagés ne soient pas jetés dans le flux normal des déchets municipaux.

Les appareils usagés doivent être collectés séparément afin d'optimiser le taux de récupération et le recyclage des matières auxquelles ils sont composés et réduire l'impact sur la santé humaine et l'environnement.

Il est donc interdit de jeter cet appareil avec les déchets domestiques courants.

Afin de vous en séparer, plusieurs possibilités existent :

Des tournées spécifiques de collecte de déchets électriques et électroniques peuvent être organisées par leur municipalité.

Si vous achetez un nouveau produit en remplacement de celui-ci, votre vendeur est tenu de récaperez le présence appareil

Vous pouvez enfin revendre ce produit à des recyclateurs spécialisés.

Le rejet ou l'abandon de ce produit dans la nature, ou dans tout autre endroit non autorisé est strictement interdit. Cela nuirait à l'environnement en rejoignant dans la nature des produits pouvant polluer l'eau et s'intégrer dans la chaîne alimentaire.

Notre garantie ne pourra s'appliquer si les consignes de sécurité et d'emploi de cet appareil ne sont pas respectées. En cas de doute, merci de contacter votre installateur ou notre service après-vente.

Afin d'éviter tous dommages aux personnes ou biens, nous vous remercions de lire et appliquer les différentes consignes données dans ce manuel.

Une utilisation incorrecte due à l'inobservation de nos consignes peut provoquer des blessures ou nuire à la longévité de cet appareil.

Les instructions données ici sont précédées de pictogrammes permettant de situer les risques

DANGER	Indique la possibilité de blessures graves ou de danger de mort
ATTENTION	Indique la possibilité de blessures ou de dommages aux biens ou à l'appareil

D'autres symboles sont utilisés pour attirer l'attention sur certaines manipulations

A NE JAMAIS FAIRE

TOUJOURS PROCEDER AINSI

Précautions

• Avant tout, lire ce manuel et se conformer aux instructions. Ce manuel est édité sous réserve de modifications sans préavis.
• L'installation doit être réalisée en conformité avec la réglementation actuelle sur les agrémentes à la manipulation de fluide frigorigène. Si une manipulation de fluide frigorigène est nécessaire, celle-ci doit être opérée par des professionnels et du personnel qualifié. Utiliser uniquement les accessoires et les liaisons fournis ou préconisés.
• L'appareil doit être installé en respectant les règles nationales d'installation électrique, en particulier la NFC15-100.
• L'alimentation électrique du climatiseur doit se faire à partir d'une ligne indépendante avec une protection appropriée.
• ne pas installer de dérivation sur cette ligne.
• consultez votre conseiller de fourniture électrique pour les éventuelles restrictions sur des appareils tels qu'une machine à laver, un climatiseur, un four électrique...
• pour la puissance, se référer à la plaque de l'appareil.
• Pour tout renseignement, consulter votre revendeur local. Effectuer un contrôle général avant de mettre en marche.
• Contrôler le bon fonctionnement des unités après la mise en service.
• Instruire l'utilisateur final sur le mode d'opération et la maintenance de son installation.

DANGER

⊗

Une alimentation électrique défectueuse ou une tension supérieure à la valeur maximum admissible peut entrainer des dommages à l'appareil ou un départ d'accordie. Ne jamais utiliser de prise multiple pour alimenter électrique cet apparéil. Ne pas laisser des individus dans le courant d'air froid sortant de l'appareil pour éviter le développement de pathologies. Ne pasmettre les doigts, ou des objets dans les sorties ou les entrées d'air des unités intérieure ou extérieure. Ne jamais déplacer vos apparéils ou modifier leur installation par vous-même, faites toujours appel à une entreprise qualifiée. Si l'alimentation est connectée à une prise murale, ne jamais débrancher en tirant sur le cable mais en saisissant la fiche elle-même. Une telle action pourrait entrainer des dommages sur le cable voir des blessures par un retour violent de la fiche. Si le cable d'alimentation est endommagé, il doit être remplaçé par le fabricant, son service après-venture, ou des personnes de qualification similaire pour éviter le danger. Ne pas positionner l'unité intérieure dans des pieces humides (salle de bains, buanderie)

⊗

Si l'alimentation est connectée à une prise murale prenez soins de bien nettoyer cette prise. Une prise sale peut entrainer des départ de feu ou un court-circuit. En cas d'apparition d'odeur de brulé, arrêté immédiatement l'appareil, couper son alimentation électrique et contacter une entreprise spécialisée. Avant tout nettoyage de l'appareil ou des filtres, tous changements de filtres, arrêté l'appareil et couper son alimentation électrique. Utiliser une alimentation spécifique pour cet apparéil L'st installation de cet apparéil doit être réalisée conformément aux textes en vigueur et particulièrement réalisée par une entreprise qualifiée si le fluide frigorigène doit être manipulé. Contacter impératifement une entreprise spécialisée pour tous dépannages ou intervention sur l'st installation dont fait partie cet apparéil. L'utilisation de cet apparéil n'est pas destinée aux enfants ou aux personnes ayant des capacités mentales réduites, ou aux personnes n'avant pas eu d'explication sur l'utilisation de cet apparéil ; à moins que cela ne soit fait sous la surveillance d'une personne responsable.

Attention

⊗

➢ Ne jamais actionner d'interrupteur électrique ou débrancher un apparéil avec les mains mouillées.➢ Ne jamais utiliser cet apparéil pour d'autres applications que le comport. Il n'est pas ajusté pour conserver de la nourriture, traiter des locaux où sont utilisés des instruments de précision, ou conserver des plantes, des produits sensibles ou Médicaux.➢ Ne pas laisser de plante ou d'animal dans le flux d'air des unités.➢ Ne jamais utilisé d'eau ou de nettoyants inflammables pour nettoyer les unités➢ Ne jamais placer de générateur de chaleur, ou de source de flamme dans le flux d'air des unités.➢ Ne jamais marcher ou monter sur l'unité extérieur, ni placer d'objet dessus.➢ L'unité extérieure ne doit jamais être positionnée sur un support instable ou rouillé.➢ Ne jamais placer les unités dans des locaux où une fuite de gaz inflammbables peut arriver.➢ Ne jamais laisser fonctionner pour une longue période l' apparéil dans une piece avec les ouvrants ouverts, ou avec une très forté humidité ambiente.

⊗

➢ Si le climatisationur est utilisé avec un autre système de chauffage à combustion, prenez soin d'aérer périodiquement le local afin d'assurer une bonne oxygénation de celui-ci.➢ En cas d'alerte météorologique (orage, ouragan) arrêté l' apparéil et couper l'alimentation électrique➢ Assurer vous que le tube d'évacuation des condensats de l'unité intérieure soit raccordé correctement et non bouché si aucun écoulement d'eau n'a lieu en mode froid.➢ Assurer vous que l'eau de condensation de l'unité extérieure s'évacue bien en mode chaud pour éviter la formation de glace au sol et des blessures dues aux glissades.➢ Cet apparéil doit être connecté à la terre suivant les normes en vigueur et protégger par un disjoncteur différentiel.

Sommaire

Précautions 3

Avertissement 6

Lieu d'installation 6

Contrôle à la livraison 6

Manipulation des appareils 6

Contenu et descriptif 7

Installation 7

Ordre d'installation 7

Outilage nécessaire 7

Matériel complémentaire nécessaire 7

Positionnement des appareils 8

Unité intérieure 8

Installation du support de l'unité intérieure 8

Unité extérieure 10

Installation de l'unité extérieure 11

Installation : 12

Installation des tuyauteries frigorifiques sur l'unité intérieure 13

Installation du tuyau d'évacuation des condensats 16

Installation des tuyauteries frigorifiques sur l'unité extérieure 17

Installation des liaisons électriques 17

Mise en ROUTE 19

Vérifier les points suivants avant la mise en route : 19

Mise en route 19

Erreur fréquente à la mise en service E1 20

Avertissement

Les unités extérieure et intérieure sont emballées chacune dans un colis. La télécommande est dans le colis de l'unité intérieure.

Après chaque étape de l'installation, vous trouvez un point de contrôle à valider avant de passer à l'étape suivante.

Note : Toutes les images de ce manuel sont utilisées pour illustrer les explications données. Elles peuvent donc différer de l'appareil en votre possession.

Lieu d'installation

Le choix de l'emplacement est primordial. Un mauvais emplacement peut causer un dysfonctionnement de la machine.

Eviter les lieux pouvant contenir :

• Présence d'hydrocarbures.
• Présence de gaz caustiques (sulfites, par exemple) dans l'air.
• Fortes variations de voltage (dans les usines).
• Présence d'un fort champ électromagnétique.
• Présence de gaz et matériaux inflammables.
• Présence de vapeurs acides ou alcalines.

Éviter les lieux d'installation suivants :

• Dans des autobus ou des cabines.
• Dans des espaces confinés et/ou mal ventilés.
• Dans les cuisines saturées de vapeurs d'huile.
• Sur des parties métalliques d'un édifice.
• Présentant des conditions météorologiques défavorables (vent, pluie, air marin...)
• Toutes autres conditions spéciales.
• Les conditions indispensables à tout lieu d'installation pour l'unité intérieure et pour l'unité extérieure sont précisées dans les paragraphes « installations » respectifs.

Contrôle à la livraison

À la livraison, le colis devra être contrôlé. Tout dommage devra être signalé immédiatement à la réception à votre fournisseur.

Manipulation des appareils

• Pendant la manipulation de l'unité, tenir compte des signalisations suivantes:

Manœuvrer avec précautions

Conserver l'unité droite pour ne pas causer de dommages au compresseur

• Déplacer l'unité dans son emballage d'origine.
• Pendant le déplacement de l'unité, toujours utiliser des moyens de manutention adaptés et ne jamais soulever seul l'unité extérieure.
• Attention au centre de gravité décalé côté raccordements

Contenu et descriptif

Vérifier que les fournitures suivantes sont présentes

Catégorie	Désignation	Aspect	Quantité
Equipement	Platine support		1
	Filtre à monter		1
Télécommande + support			1
Raccord + joint condensats			1
Vis + Chevilles**			4 à 8
Autre	Manuel d'installation et d'utilisation		2

N'utiliser les vis et chevilles livrées avec la machine que si le support utilisé est un matériel plein. Si ce n'est pas le cas, renseignez-vous sur le type adapté à votre besoin.

Ordre d'installation

1. Sélectionner l'emplacement
2. Installer l'unité intérieure
3. Installer l'unité extérieure
4. Installer les tuyauteries de liaisons frigorifiques
5. Raccorder l'évacuation des condensats
6. Raccorder les liaisons électriques
7. Tester le fonctionnement

Outillage nécessaire

Clés plates de 19, 22 et 24 (ou 24 et 26 suivant les modèles)

Clé Allen de 5

Tournevis cruciforme Philips

Niveau

Perforateur + trépan de 90 mm

Lunettes et gants de protection

Matériel complémentaire nécessaire

Câble électrique d'alimentation*

Disjoncteur + différentiel 30mA*

Unité intérieure

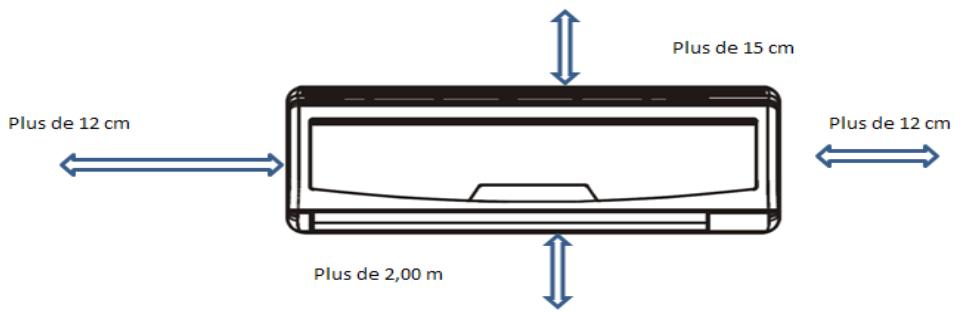

L'unité intérieure doit être installée dans un lieu répondant aux impératifs suivants :

• Une pièce facilitant l'installation et le dépannage.
• La sortie et l'entrée d'air ne sont pas gênées. L'influence de l'air extérieure doit rester minime. Le flux d'air peut atteindre d'un bout à l'autre la pièce.
• Le tuyau d'évacuation peut être extractible facilement. Il ne doit pas y avoir de radiation directe depuis des appareils de chauffage. Garder l'unité intérieure, extérieure, les branchements électriques et la liaison de la télécommande à au moins 1 mètre d'appareils télévisuels ou radiophoniques. Ceci pour éviter des interférences d'images et de perturbations venant de ces appareils électriques.

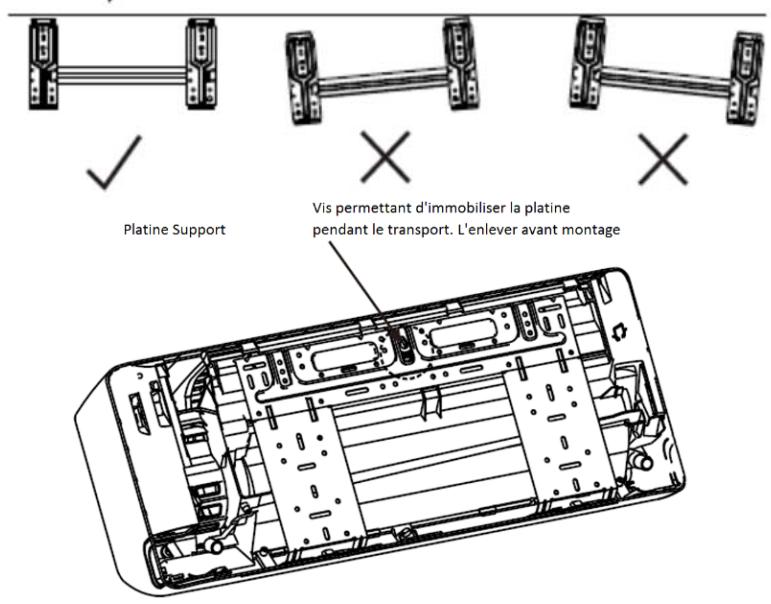

Installation du support de l'unité intérieure

Fixer le support avec 8 vis sur le mur en utilisant des chevilles adaptées au matériel constituant le support. La platine doit être posée horizontalement et bien plaquée au support. Un défaut de position de la platine support pourra générer des bruits anormaux à l'utilisation.

Voir ci-dessous les cotes de perçage en fonction de la largeur de votre unité

Modèle 27 & 35

Modèle 53 & 70

MISSION	27	35	53	70
A	730	810	980	1090
B	293	300	325	338
C	209	182	172	219
D	108	74	138	174,3
E	184	136	242	300
F	128	80	144	151
G	38,5	45,5	53,5	53,5
H	51	43	43	47
I	14	6,6	12	15,3
J	14	6,6	29	15,3

Repérer le passage des tuyauteries et câbles et percer un trou d'un diamètre suffisant (90 mm environ) pour pouvoir passer les tubes et câble de votre appareil.

Ce trou doit être légèrement incliné vers le bas, côté extérieur pour permettre un écoulement correct des condensats.

CONTROLE

La platine repose bien contre le support, elle est bien horizontalement, une fois positionnée, l'unité intérieure respecte les dégagements prescrits.

Unité extérieure

L'unité extérieure doit être installée dans un lieu répondant aux impératifs suivants :

• Un endroit facilitant l'installation et l'accès pour la maintenance
• La sortie et l'entrée d'air ne sont pas gênées, et ne peuvent pas être exposées à un vent violent
• Lieu sec et ventilé correctement.
• Le support doit être plat et horizontal. Il doit soutenir l'unité extérieure et ne pas diffuser les bruits et les vibrations. Le voisinage ne doit pas être gêné par le bruit ou le rejet d'air.
• Facilité pour l'installation des tuyaux et des câbles de connexion. Qu'il n'y ait aucun danger de fuite de gaz ou d'incendie.
• La longueur de la tuyauterie entre l'unité intérieure et extérieure ne doit pas excéder la longueur de tuyauterie maximum permise.

Type	Longueur maxi (m)	Dénivélé maxi (m)	Longueur mini (m)	Charge additionnelle (g/ml)
MISSION 27 & 35	25	10	3	15
MISSION 53	30	20	3	15
MISSION 70	50	25	3	30

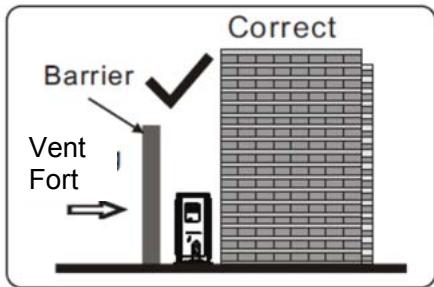

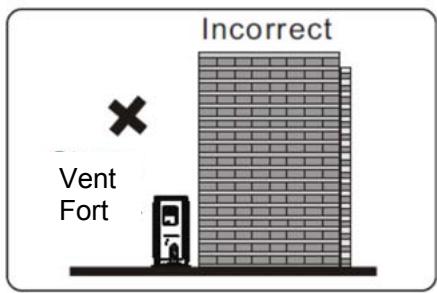

• Dans le cas où l'installation est exposée à un vent violent comme en bord de mer, s'assurer du sens de ventilation en mettant l'unité extérieure dans le sens du vent dominant ou en utilisant une protection.

• Si possible, ne pas installer l'unité dans un endroit exposé directement aux rayons du soleil. Si nécessaire, installer un abri sans Protection sur le flux d'air.

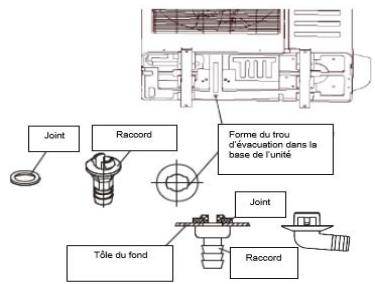

• Pendant le mode chaud, de l'eau de condensation sort de l'unité extérieure. Les condensats doivent être drainés vers un lieu approprié. Ne pas gêner les autres personnes (voir plus loin leur évacuation).
• Sélectionner un endroit évitant tous risques d'enseignement, d'accumulation de feuilles ou d'autres débris saisonniers. Si besoin, couvrir l'unité avec un abri.

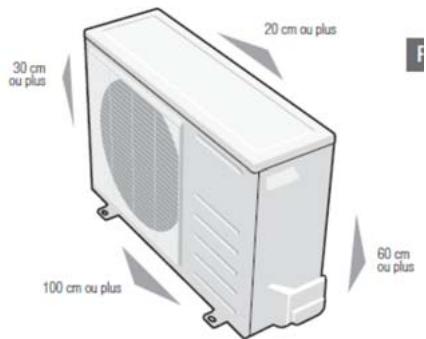

• La distance minimale entre l'unité extérieure et les obstacles doit être convenable de façon à ne pas gêner la circulation d'air (se référer aux schémas ci-dessous)

Si l'installation doit être faite en toiture, assurez-vous des points suivants :

L'unité doit être posée rigoureusement horizontale et fixée avec toutes les dispositions nécessaires pour assurer la sécurité du voisinage

En aucun cas la structure de la charpente ou l'étanchéité ne doit être modifiée sans recours à une entreprise spécialisée.

La structure doit supporter le poids de l'unité augmenté du poids du givre pouvant s'y former.

• Les réglementations nationales et locales sont à respecter tant dans l'aspect sécurité, réglementaire que paysagé.

Toutes les autorisations nécessaires ont été accordées

Toutes les nuisances pouvant être générées ont été prises en compte et traitées.

L'accessibilité pour la maintenance et le dépannage est garantie

○ Tout travail à l'échelle est interdit et les prescriptions de sécurité relatives au travail en hauteur doivent être suivies (dispositions générales du Code du travail (articles L. 4121-1 à L. 4121-5)).

L'utilisation des équipements individuels de sécurité (harnais, ligne de vie par exemple) est obligatoire.

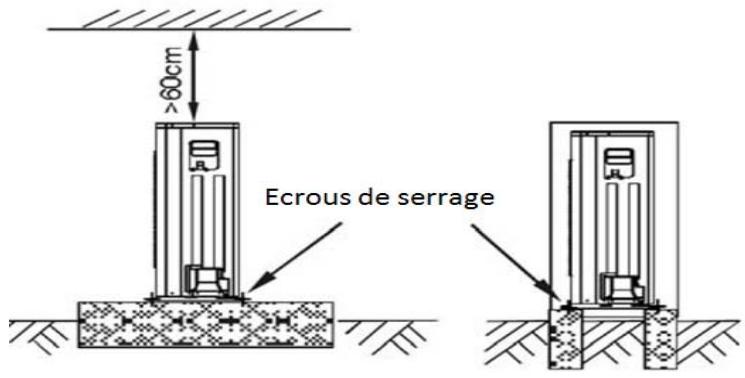

Controle

Position et dégagements sont respectés. Le ventilateur se trouve à l'opposé du mur.

Installation de l'unité extérieure

Rappel: Le travail sur une échelle est interdit. Ne jamais manipuler les unités seul.

• Soulèver prudemment l'unité à l'aide d'un appareillage approprié tout en prenant bien compte du centre de gravité.
• Ne jamais la maintenir par l'entrée d'air pour éviter de déformer celle-ci
• Ne pas toucher le ventilateur avec les mains ou tout autre objet.
• Ne pas l'incliner de plus de et ne pas la poser sur le côté.
• Effectuer un ancrage suivant les spécifications de l'unité extérieure. (Comme montré ci-dessous.)

	Dimensions de l'unité extérieure L x H x P (mm)	Entraxe fixations en mm		Poids (kg)
		A	B
MISSION 27	780 x 250 x 540	549	276	27,4
MISSION 35	780 x 250 x 540	549	276	27,2
MISSION 53	810 x 210 x 558	504	340	36,5
MISSION 70	845 x 320 x 700	560	335	47

• ement sous cette unité peut causer une gêne, il faut prévoir de raccorder le bac de l'unité à une évacuation existante proche.
• Utiliser le raccord (celui-ci peut être croisé ou coudé suivant le modè

NB : Ne pas basculer l'unité pour procéder au raccordement

Controle

Verser de l'eau dans le bas de l'unité extérieure (sous la partie radiateur) et vérifier que l'eau ne se répande pas et/ou ne stagne pas sur un lieu de passage.

Fixer fermement avec des boulons les pattes de l'unité extérieure pour éviter que celles-ci fléchissent lors d'un séisme ou d'un vent violent. (Comme montré ci-dessous).

Installation :

Sortie des tuyauteries frigorifiques

• Poser les conduits de raccordement et les câbles ensemble dans une goulotte (non fournie, rapprochez-vous de votre fournisseur pour en connaître le type et la disponibilité) pour en assurer une protection mécanique, conformément au sens de raccordement retenu. Les différentes possibilités sont décrites ci-dessous :

Sortie arrière à droite

Sortie droite

Sortie gauche

Sortie arrière à gauche

Lorsque vous choisissez une sortie à gauche (que ce soit par l'arête ou le côté) il est préférable de raccorder la sortie condensat à gauche également.

NB : prendre soin de bien repositionner le bouchon plastique sur la sortie inutilisée du bac.

Controle

Vous êtes au moins deux personnes pour passer à l'étape suivante et disposez de suffisamment de dégagement autour de l'unité intérieure pour manœuvrer sans gène.

Installation des tuyauteries frigorifiques sur l'unité intérieure

• Les conduites frigorifiques doivent rester bouchées tout au long de cette procédure. Les bouchons sont à enlever au dernier moment.

Recommandations importantes

Bien suivre les indications données ci-dessous. La garantie ne pourra être assurée que si celles-ci ont été correctement appliquées.

Les tuyauteries cuivre doivent être de qualité frigorifique, passivées, déshydratées, exempte d'humidité et de poussières.

Ne jamais enlever les capuchons de protections des tuyauteries et vannes avant leur connexion.

Afin de prévenir les fuites après raccordement, prenez grand soin d’ôter toutes poussières, salissures, moisissures des filetages et portées des connecteurs.

Gardez les tuyaux de raccordement secs pour empêcher l'humidité de s'installer.

Ne procéder aux connections frigorifiques que par temps sec.

Les tuyauteries frigorifiques ne doivent pas être encastrées dans les parois

Assurez-vous qu'aucune fuite de fluide frigorigène ne vienne polluer l'environnement.

Ne pas fumer pendant le montage.

Pour vous prévenir de brûlures provoquées par une fuite de fluide frigorigène ou blessure en manipulant les unités ou l'outillage, portez des gants.

Le serrage des écrous doit se faire avec des clés aux dimensions appropriées.

Un serrage trop faible peut entraîner des fuites; mais un serrage trop important peut endommager les connecteurs et provoquer des fuites. En cas de doute, n'hésitez pas à contacter un professionnel.

Ne jamais mettre en route les unités sans que les tuyauteries ne soient connectées et, s'il y en a, les vannes ouvertes ; cela endommagerait irréversiblement les unités sans qu'une prise sous garantie ne soit possible.

• Procéder de la façon suivante pour le cuivre, en particulier aux raccordements flare, comme indiqué ci-après :

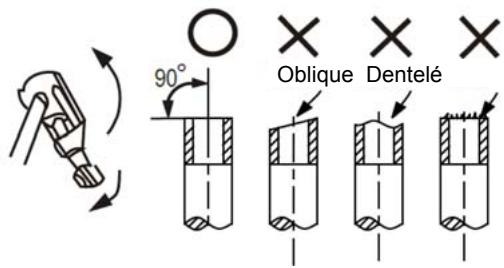

Après coupure à la mesure, l'extrémité doit être ébavurée

Utiliser un peu d'huile frigorifique sur les faces interne et externe du raccord pour améliorer l'étanchéité et éviter l'arrachement de matière au serrage.

Raccorder les liaisons en respectant les couples de serrage ci-dessous :

Diamètre	Couple de serrage	Dimension A en mm
		Mini	Maxi
Φ6.4 – 1/4	15 – 16 Nm	8.3	8.7	90° ±4A
Φ9.5 – 3/8	25 – 26 Nm	12	12.4
Φ12.7 – 1/2	35 - 36 Nm	15.4	15.8
Φ15.9 – 5/8	45 - 47 Nm	18.6	19.0
Φ19.1 – 3/4	65 - 67 Nm	22.9	23.3

Utiliser une contre-clé pour effectuer le dernier serrage et éviter toutes torsions des tubes

• Effectuer un contrôle sous pression azote en tenant bien compte de garder les vannes de service de l'unité extérieure fermées. Effectuer un tirage au vide à l'aide d'une pompe à vide suivant les règles de l'art.
• Ouvrir les vannes d'arrêt de l'unité extérieure pour faire circuler le fluide frigorigène. Vérifier les fuites sur tous les raccords avec le détecteur de fuites électronique.
• Procéder le cas échéant à un appoint de fluide frigorigène conformément au tableau donné plus haut

NB : La distance minimale entre les deux unités est de 3 mètres. Dans ce cas, il n'est pas nécessaire de récapérer une quelconque quantité de fluide frigorigène.

• Une fois la charge terminée, revisser les bouchons sur les vannes en respectant les couples de serrage suivants :

Couple de serrage en Nm, fermeture dans le sens des aiguilles d'une montre
Diamètre	Piston	Outils	Bouchon	Bouchon schrader
Φ6.4 - 1/4	5,4 - 6,6	Alen 4 mm	13,5 - 16,5	11,5 - 13,9
Φ9.5 - 3/8
Φ12.7 - 1/2	8,1 - 9,9		18 - 22
Φ15.9 - 5/8	13,5 - 16,5	Alen 6 mm	23 - 27
Φ19.1 - 3/4	27 - 33	Alen 10 mm	36 - 44
Φ22.2 - 7/8

• Mettre de la gaine isolante sur les tuyaux pour éviter la condensation.

Attention

• Toutes les tuyauteries doivent être sélectionnées par un technicien spécialisé, et être de qualité frigorifique
• Ne laissez pas l'air, la poussière, ou d'autres impuretés tomber dans les tubes au cours de la période d'installation.
• Les tuyaux de raccordement doivent être posés après la fixation des unités intérieure et extérieure.
• Gardez les tuyaux de raccordement secs pour empêcher l'humidité de s'installer.
• Pensez à bien calorifuger les tuyaux pour empêcher toute condensation
• S'assurer que l'isolation des tuyaux est adaptée pour des températures d'évaporation et de condensation.

Controle

Vérifier la bonne étanchéité de la connexion avec un spray détecteur de fuite ou de l'eau savonneuse. Si des bulles se forment, répéter la procédure de connexion.

• Réalisser un toron avec le câble électrique, les tubes frigorifiques isolés et le tube d'évacuation des condensats (celui-ci devant être également isolé et positionné en partie inférieure du toron). Serrer ce toron à l'aide d'un ruban adhésif en ayant pris soin de rabattre les manchons isolants sur les tubes venant de l'unité intérieure et d'y accoler les manchons des tubes pré charges.

Tube d'évacuation des condensats

Controle

Le toron tubes + câble passé dans le trou pratiqué dans le mur sans abîmer ou déchirer le manchon isolant

Pour le passage du toron à travers le mur, merci de vous reporter à la note d'installation jointe.

NB : Une isolation incomplète, déteriorée ou mal réalisée peut entraîner la formation de condensation et des coulures aussi bien à l'intérieur qu'à l'extérieur du local.

• Accrocher l'unité intérieure sur la platine support en commençant par les pattes supérieures. Assurez-vous du bon positionnement des pattes dans les encoches.

de l'unité, l'unité doit pouvoir glisser sur 2cm à droite ou à gauche sans se décrocher.

• En utilisant un matériel ou mou comme cale entre le mur support et l'unité, vous pouvez en maintenir l'écartement et positionner correctement le toron tubes, câble et tuyau d'évacuation de manière à ne pas générer le placage de l'unité contre le mur.

Raccordez les tuyauteries sur les attentes du climatiseur, réalisez les boulonnages conformément aux prescriptions ci-dessus et serrez avec une contre-éclisse avec la force indiquée dans les tableaux. Terminez l'isolation des tubes.

• Si vous avez positionné une cale, enlevez-la et plaquez l'unité contre le mur en appuyant aux deux extrémités jusqu'à ce que les crochets inférieurs de l'unité se positionnent correctement dans les encoches de la platine.

Controle

L'unité intérieure plaque bien contre le mur

Les crochets inférieurs sont bien positionnés

Le toron ressort à l'extérieur et l'isolant n'est pas abimé

Installation du tuyau d'évacuation des condensats

• Le tuyau d'écoulement de l'unité intérieure doit être calorifugé lorsqu'il chemine à l'intérieur d'un local
• Penser à faire un test d'écoulement pour vérifier les fuites.
• Lorsque la pente du tuyau d'écoulement vers le bas est supérieure à 1/100, l'écoulement s'effectue correctement.
• La longueur totale du tuyau d'évacuation ne doit pas dépasser 20m; lorsque le tube est trop long, des impuretés peuvent s'installer, et si la pente n'est pas suffisante l'écoulement sera généré

Controle

Soulever le capot avant en le tirant par les côtés

Enlever un des filtres à air

Verser doucement sur la partie inférieure de l'échangeur un litre d'eau avec une bouteille

L'eau doit s'écouler librement par le tuyau d'évacuation et vérifier qu'elle ne se répand pas et/ou ne stagne pas sur un lieu de passage.

• Oter le capot de protection des raccords sur le côté de l'appareil.

CONTROLE Le cheminement du toron a ete repere et la goulotte pre installee.

• Suivant la direction que doit prendre le toron pour relier l'unité extérieure, courber celui-ci doucement sans provoquer de pliure ou d'écrasement et positionner le dans la goulotte préalablement installée.

Controle

Le toron sort de la goulotte à proximité du côté droit (face ventilateur) de l'unité extérieure.

Raccordement de l'unité extérieure

o Raccordez les tuyauteries sur les attentes du climatiseur, réalisez les écrous conformément aux prescriptions ci-dessus et serrez avec une contre-clé avec la force indiquée dans les tableaux. Terminez l'isolation des tubes.

O Assurez-vous qu'à un moment du serrage le tube de se vrille.

Controle

Vérifier la bonne étanchéité de la connexion avec un spray détecteur de fuite ou de l'eau savonneuse. Si des bulles se forment, répéter la procédure de connexion.

• Oter à l'aide d'une clé de 19 le capuchon de protection de la vanne de service supérieure
• Tourner avec la clé Allen de 5 mm dans le sens contraire des aiguilles d'une montre la vanne jusqu'à venir en butée. La vanne est totalement ouverte. Si l'ouverture n'est pas complète, cela peut entraîner des dysfonctionnements, voir un endommagement de la machine.

Attention

Aucune poussière ou saleté ne doit être présente au moment de la connexion des parties biseautées.

L'étanchéité étant réalisée par ces surfaces, il est essentiel

de s'assurer de leur propre.

Attention

S'il y a un sérieux problème de sécurité sur l'alimentation, le climatiseur ne doit pas être installé jusqu'à ce que le problème soit résolu.

• L'alimentation doit être comprise dans une fourchette de 90% à 110% de la tension nominale.
• aux normes en vigueur. S'assurer que le climatiseur est bien relié à la terre.
• S'assurer que le calibre du disjoncteur est conforme aux normes et sélectionné suivant les valeurs nominales données ci-après.
• Un dispositif à courant différentiel résiduel (DDR) ayant un courant différentiel de fonctionnement désigné ne dépassant pas 30mA doit être installé dans les canalisations fixes.
• Les câbles (1000RO2V) et le matériel de raccordement doivent être conformes aux normes en vigueur et mis en œuvre suivant les règles de l'art en particulier la NFC15-100.

Type MISSION		27	35	53	70
Alimentation	Tension nom.	230V	230V	230V	230V
	Nb de phase	1 - 50Hz	1 - 50Hz	1 - 50Hz	1 - 50Hz
Calibre disjoncteur	A	10	10	16	20
Alimentation unité extérieure	mm²	3 G 1,5	3 G 1,5	3 G 2,5	3 G 2,5
Interconnection U.I. / U.E.	mm²	5G 1,5	5G 1,5	5G 1,5	5G 1,5

Effectuez alors la connexion électrique entre les unités.

Attention

S'assurer que le câble d'alimentation est déconnecté du disjoncteur ou que celui-ci est coupé pendant toutes ces opérations

Accès aux borniers:

Soulever le panneau avant de l'unité intérieure et dévisser le couvercle d'accès au bornier	Vers unité extérieure
Raccorder les fils sur les bornes correspondantes L, N et S – communication et W plus celui de terre (câble vert/jaune) sur le bornier suivant le modèle de l'appareil puis remonter le cache	Bien repérer le cable et faire coïncider les repères sur le bornier
CONTROLE	Bien repérer le cable et faire coïncider les repères sur le bornier
Retirer les vis retenant le couvercle pour accéder au bornier de l'unité extérieure
CONTROLE	Le disjoncteur du climatiseur est coupé
Raccorder les fils sur les bornes correspondantes L, N et S – communication (et éventuellesment sur la borne W) plus celui de terre (câble vert/jaune) sur les 4 bornes correspondantes à gauche du bornier situé sur l'unité extérieure au cable venant de l'unité intérieure et fixer le fil de terre (vert/Jaune) avec la vis la plus BASSE à droite. Le cablage des unités doit être effectué suivant le schéma ci-contre :	Vers unité intérieure

Pour la manipulation suivante, utiliser un câble 3G de section conforme au tableau ci-dessus afin de connecter votre unité au tableau électrique (Toutes modifications de celui-ci doivent être exécutées par du personnel qualifié)

Relier les bornes L, N du bornier croît situé sur l'unité extérieure au câble venant du disjoncteur et fixer le fil de terre (vert/jaune) avec la vis la plus haute à droite.

Vérifier que les repères coïncident

Réaliser le branchement électrique de votre appareil sur le réseau d'alimentation électrique (l'alimentation se fait uniquement par l'unité extérieur).

Remettre les caches latéraux de l'unité extérieure.

Remettre le disjoncteur en position active.

Vérifier les points suivants avant la mise en route :

• L'unité intérieure et l'unité extérieure sont installées correctement. Les connexions frigorifiques et électriques sont finies.
• Il n'y a pas de fuites de gaz réfrigérant.
• l'écoulement se fait bien.
• l'isolation thermique est réalisée correctement et complètement (plus de tubes cuivre apparent), elle n'a pas été endommagée lors du passage de mur ou au montage
• La liaison de terre est bien connectée. Et la résistance de terre est < 4. Le câblage sur les borniers est conforme au schéma ci-dessus. La tension d'alimentation est correcte.
• Il n'y a pas d'obstacle empêchant la circulation de l'air des unités intérieure et extérieure.
• Le climatiseur est sous tension.

Mise en route

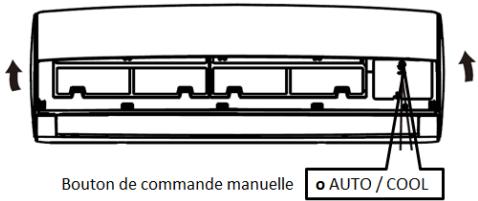

Faire fonctionner le climatiseur en mode REFROIDISSEMENT avec la télécommande infrarouge et vérifier les points indiqués ci-dessous. Au moindre problème, se référer à la rubrique «recherche de panne» du manuel d'utilisation.

L'unité intérieure

a. l'interrupteur de la télécommande fonctionne. b. les boutons de la télécommande fonctionnent. c. le déflecteur de flux d'air fonctionne. d. la température de la pièce est correcte. e. les témoins sont allumés. f. les fonctions de la télécommande sont bien exécutées. g. l'écoulement est homogène. h. en fonctionnement, l'appareil n'émet pas de bruits ou de vibrations anormales.

i. le climatiseur chauffe correctement en mode «chauffage» pour les modèles réversibles.

2) L'unité extérieure

a. en fonctionnement, l'appareil n'émet pas de bruits ou de vibrations anormales. b. pas de nuisance au voisinage. c. pas de fuite de gaz réfrigérant.

NB: Si la température de la pièce est inférieure à +17°C, le test par la télécommande est impossible (On peut néanmoins lancer le test à l'aide du bouton situé derrière la façade de l'appareil). Régler la température demandée sur +17°C en mode froid et la grande vitesse. Climatiseur arrêté Un premier appui enclenche le mode FROID; un second appui en moins de 5 secondes enclenche le mode AUTO. Un appui long pendant le fonctionnement manuel de l'appareil sur ce même bouton arrête l'appareil.

Attention

Un dispositif de protection empêche l'appareil de redémarrer dans les trois minutes suivant le dernier arrêt.

Erreur fréquence à la mise en service E1

Si lorsque vous mettez l'unité en service, rien ne se passe et qu'au bout de quelques minutes l'unité intérieure affiche E1, cela signifie que les unités n'arrivent pas à communiquer.

Dans ce cas,

Désolidariser l'appareil

Contrôler l'ensemble des connexions électriques et les serrages des vis des borniers.

Remettre sous tension

Si tout est connecté correctement et que l'erreur persiste, prenez contact avec le SAV.

Note : Un filtre encrassé diminue les performances de votre appareil qui consommera plus d'énergie.

Un nettoyage fréquent est à envisager lorsque les conditions d'utilisation de cet appareil entraîne un encrassage plus rapide du contrôle.

Pour le fonctionnement et la manipulation de la télécommande, voir la notice de celle-ci jointe à l'appareil.

Les dessins, schémas, diagrammes disponibles ci-dessus sont susceptibles de révision dans une optique d'amélioration des performances sans préavis.

Les formes de vos unités peuvent différer de celles des schémas, mais leur fonctionnement et performances restent identiques.
