CS510DE - CS517DE - Imprimante laser couleur LEXMARK - Notice d'utilisation et mode d'emploi gratuit

Marque	Lexmark
Modèle	CS510DE / CS517DE
Type	Imprimante laser couleur
Fonctions principales	Impression, copie, télécopie, numérisation, email
Copie recto verso	Oui
Impression depuis un ordinateur	Windows et Macintosh
Capacité du chargeur multifonction	Papier ordinaire, étiquettes, bristols, enveloppes
Capacité des tiroirs	Plusieurs tiroirs (non précisé)
Types de papier supportés	Ordinaire, étiquettes, bristols, enveloppes
Format papier	Jusqu'à Légal (mixte Lettre/Légal)
Écran	Écran tactile d'accueil
Scanner	Oui, avec DAA et vitre
Télécopie	Depuis panneau et ordinateur
Envoi d'email	Depuis panneau
Maintenance	Remplacement cartouche toner
Nettoyage	Vitre du scanner et DAA
Sécurité	Surface chaude, risque de basculement
Bourrage papier	Guide de résolution inclus
Réparabilité	Pièces détachées disponibles (toner)
Alimentation	Non spécifiée
Dimensions	Non spécifiées
Poids	Non spécifié
Consommation	Non spécifiée

FOIRE AUX QUESTIONS - CS510DE - CS517DE LEXMARK

Comment copier un document recto verso ?

Chargez le document original dans le DAA ou sur la vitre du scanner. Sur l'écran d'accueil, appuyez sur Copie > Configuration du papier, puis réglez les paramètres recto verso. Envoyez le travail de copie.

Comment envoyer une télécopie depuis mon ordinateur ?

Pour Windows : ouvrez le document, allez dans Fichier > Imprimer, sélectionnez l'imprimante, cliquez sur Propriétés ou Préférences, puis sur Télécopie > Activer la télécopie, saisissez le numéro du destinataire et envoyez. Pour Macintosh : Fichier > Imprimer, sélectionnez l'imprimante, saisissez le numéro et envoyez.

Comment imprimer un document depuis un Mac ?

Ouvrez le document, choisissez Fichier > Imprimer, sélectionnez l'imprimante Lexmark, réglez les paramètres si nécessaire, puis cliquez sur Imprimer.

Comment charger du papier dans le chargeur multifonction ?

Ouvrez le chargeur multifonction. Réglez le guide-papier à la taille du support. Déramez, ventilez et alignez les bords du papier. Chargez le papier face imprimable vers le bas, bord supérieur en premier. Pour les enveloppes, chargez-les rabat vers le haut, bord du rabat en premier. Définissez ensuite le format et le type de papier dans le menu Papier du panneau de commandes.

Comment remplacer une cartouche de toner ?

Ouvrez la porte B de l'imprimante. Attention : surface chaude à l'intérieur. Laissez refroidir si nécessaire. Déballez la nouvelle cartouche, insérez-la fermement, puis fermez la porte B.

Comment nettoyer la vitre du scanner ?

Ouvrez le capot du scanner. Utilisez un chiffon doux, humide et non pelucheux pour nettoyer la vitre du scanner, la vitre du DAA et les dessous blancs des couvercles. Fermez le capot après nettoyage.

Comment annuler un travail d'impression ?

Depuis le panneau de commandes : appuyez sur File d'attente des travaux sur l'écran d'accueil, sélectionnez le travail et annulez-le. Depuis l'ordinateur : ouvrez le dossier Imprimantes (Windows) ou Préférences Système (Mac), sélectionnez l'imprimante, puis annulez le travail.

Que faire en cas de bourrage papier ?

Suivez les instructions pour chaque emplacement. Par exemple, pour un bourrage dans les tiroirs : retirez le tiroir, touchez une surface métallique (pour éviter l'électricité statique), retirez délicatement le papier coincé. Vérifiez qu'il ne reste aucun fragment. Reportez-vous au guide de résolution des bourrages dans la notice.

Quels types de support puis-je utiliser avec cette imprimante ?

L'imprimante accepte le papier ordinaire, les étiquettes, les bristols et les enveloppes. Ne pas utiliser d'enveloppes avec timbre, agrafe, fermoir, fenêtre, revêtement intérieur couché ou bande autocollante. Chargez les supports spéciaux dans le chargeur multifonction ou les tiroirs en configurant le type et le format dans le menu Papier.

Comment définir le format de papier pour des supports spéciaux ?

Sur l'écran d'accueil, allez dans Paramètres > Papier > Configuration du tiroir, sélectionnez le tiroir concerné, puis choisissez le format et le type de support spécial (étiquettes, bristols, enveloppes). Assurez-vous que les guides-papier sont correctement ajustés.

MODE D'EMPLOI CS510DE - CS517DE LEXMARK

1 Chargez un document original dans le DAA ou sur la vitre du scanner.

Remarques :

• Pour éviter d'obtenir une image coupée, vérifiez que le format de la sortie est identique à celui du document original.
• Pour effectuer une copie rapide, appuyez sur 📋 sur le panneau de commandes.

2 Sur l'écran d'accueil, appuyez sur Copier, puis spécifiez le format du document original.

Remarque : Si le document contient différents formats de papier, sélectionnez Mixte Lettre/Légal.

3 Si nécessaire, spécifiez un tiroir ou un chargeur et un format de sortie différent.
4 Envoyez le travail de copie.

Copie des deux côtés du papier (recto verso)

1 Chargez un document original dans le DAA ou sur la vitre du scanner.
2 Sur l'écran d'accueil, appuyez sur Copie > Configuration du papier.
3 Réglez les paramètres.
4 Envoyez le travail de copie.

Copie de plusieurs pages sur une feuille

1 Chargez un document original dans le DAA ou sur la vitre du scanner.

2 Sur l'écran d'accueil, appuyez sur Copie > Pages par face.
3 Réglez les paramètres.
4 Envoyez le travail de copie.

Envoi d'une télécopie

Envoi d'une télécopie

A partir du panneau de commandes

1 Chargez correctement le document original dans le tiroir DAA ou placez-le sur la vitre du scanner.
2 Sur l'écran d'accueil, appuyez sur Télécopie, puis saisissez les informations requises.
3 Le cas échéant, configurez les autres paramètres de télécopie.
4 Envoyez le travail de télécopie.

A partir de l'ordinateur

Pour les utilisateurs Windows

1 Lorsqu'un document est ouvert, cliquez sur Fichier > Imprimer.
2 Sélectionnez l'imprimante, puis cliquez sur Propriétés, Préférences, Options ou Configuration.
3 Cliquez sur Télécopie > Activer la télécopie, puis saisissez le numéro du destinataire.
4 Le cas échéant, configurez les autres paramètres de télécopie.
5 Envoyez le travail de télécopie.

Pour les utilisateurs Macintosh

1 Lorsqu'un document est ouvert, choisissez Fichier > Imprimer.
2 Sélectionnez l'imprimante et saisissez le numéro du destinataire.
3 Le cas échéant, configurez les autres paramètres de télécopie.
4 Envoyez le travail de télécopie.

Envoi d'e-mails

Envoi d'un courrier électronique

A partir du panneau de commandes

1 Chargez un document original dans le DAA ou sur la vitre du scanner.
2 Sur l'écran d'accueil, appuyez sur E-mail, puis saisissez les informations requises.
Remarque : Vous pouvez également saisir le destinataire à partir du carnet d'adresses ou avec le numéro de raccourci.
3 Si nécessaire, configurez les paramètres de type de fichier de sortie.
4 Envoyez l'e-mail.

A l'aide du numéro de raccourci

1 Sur le panneau de commandes, appuyez sur #, puis saisissez le numéro de raccourci à l'aide du pavé numérique.
2 Envoyez l'e-mail.

Impression

Impression depuis un ordinateur

Remarque : Pour les supports spéciaux tels que les étiquettes, les bristols et les enveloppes, définissez le format et le type de papier dans l'imprimante avant d'envoyer la tâche d'impression.

1 Lorsqu'un document est ouvert, cliquez sur Fichier > Imprimer.
2 Si nécessaire, réglez les paramètres.
3 Envoyez le travail à imprimer.

Impression des tâches suspendues

1 Lorsqu'un document est ouvert, sélectionnez Fichier > Imprimer.

2 Sélectionnez l'imprimante, puis procédez comme suit :

• Pour les utilisateurs Windows, cliquez sur Propriétés ou Préférences, puis cliquez sur Imprimer et suspendre.
• Pour les utilisateurs Macintosh, sélectionnez Imprimer et suspendre.

3 Sélectionnez le type de tâche d'impression.
4 Si nécessaire, attribuez un nom d'utilisateur.
5 Envoyez le travail à imprimer.
6 Sur l'écran d'accueil de l'imprimante, appuyez sur Travaux suspendus.
7 Envoyez le travail à imprimer.

Annulation d'un travail d'impression

A partir du panneau de commandes de l'imprimante

1 Sur l'écran d'accueil, appuyez sur File d'attente des travaux.

Remarque : vous pouvez également accéder à ce paramètre en appuyant sur le haut de l'écran d'accueil.

2 Sélectionnez le travail à annuler.

A partir de l'ordinateur

1 Selon le système d'exploitation, effectuez l'une des opérations suivantes :

• Ouvrez le dossier Imprimantes, puis sélectionnez votre imprimante.
• Dans Préférences système du menu Pomme, naviguez jusqu'à votre imprimante.

2 Sélectionnez le travail à annuler.

Chargement du papier

Chargement des tiroirs

ATTENTION—RISQUE DE BASCULEMENT : pour réduire le risque d'instabilité de l'appareil, chargez chaque tiroir séparément. Laissez tous les tiroirs fermés jusqu'à ce que vous ayez besoin de les ouvrir.

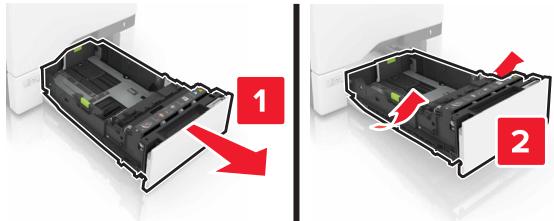

1 Retirez le tiroir.

Remarque : Pour éviter les bourrages, ne retirez pas le tiroir lorsque l'imprimante est occupée.

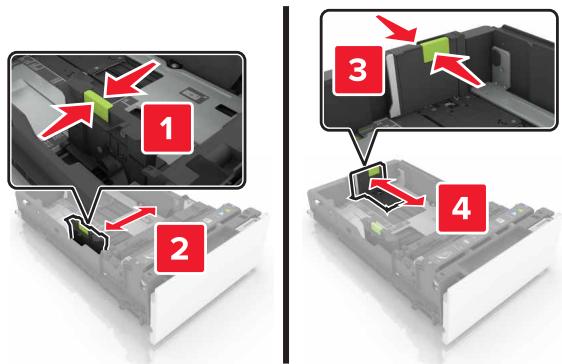

2 Réglez les guides pour qu'ils correspondent à la taille du papier chargé.

Remarque : utilisez les repères situés en bas du tiroir pour ajuster les guides.

3 Déramez, ventilez et alignez les bords du papier avant de le charger.

4 Chargez la pile de papier, face à imprimer vers le haut.

Remarques :

• Ne faites pas glisser le papier dans le tiroir.

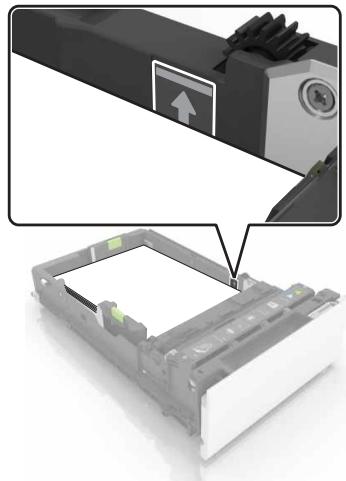

• Assurez-vous que la hauteur de la pile est en dessous du repère de chargement maximal. Tout chargement excessif peut provoquer des bourrages.

5 Insérez le tiroir.

Si nécessaire, configurez le format et le type de papier pour les faire correspondre au papier chargé dans le tiroir.

Alimentation du chargeur multifonction

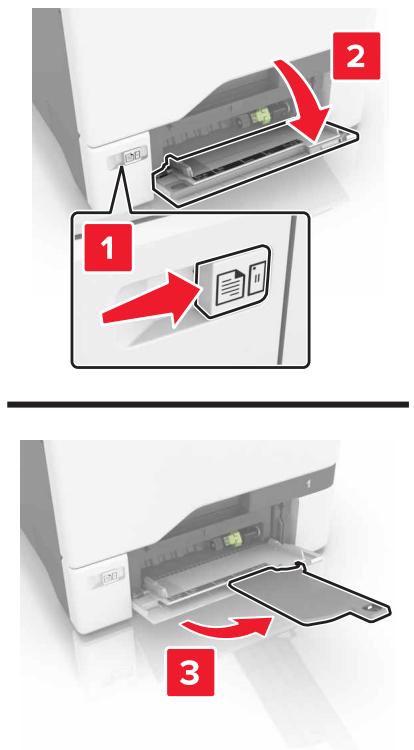

1 Ouvrez le chargeur multifonction.

2 Réglez le guide pour qu'il corresponde au format du papier chargé.

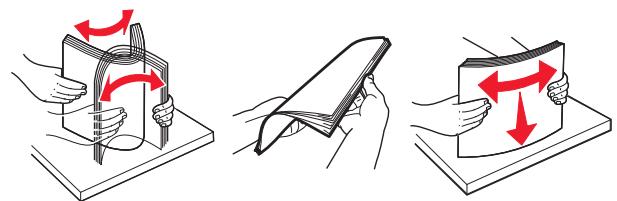

3 Déramez, ventilez et alignez les bords du papier avant de le charger.

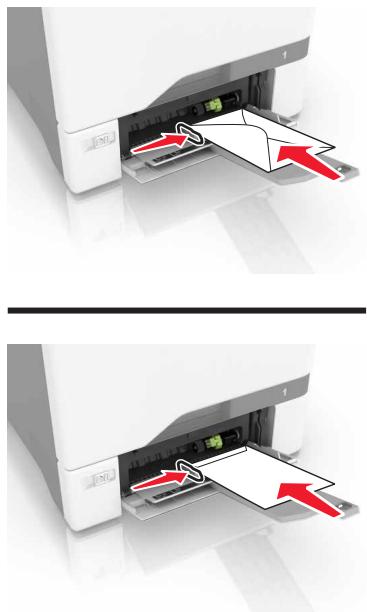

4 Chargez le papier :

- Chargez le papier et les bristols en positionnant la face imprimable vers le bas, bord supérieur en premier.

- Chargez les enveloppes contre le côté droit du guide-papier en positionnant le rabat vers le haut. Chargez les

enveloppes en introduisant le rabat en premier dans l'imprimante.

Attention — Dommages potentiels : n'utilisez pas d'enveloppes avec timbre, agrafe, fermoir, fenêtre, revêtement intérieur couché ou bande autocollante.

5 Dans le menu Papier du panneau de commandes, définissez le format et le type du papier dans le menu Papier de manière à ce qu'ils correspondent au papier chargé dans le tiroir.

Définition du format et du type des supports spéciaux

Les tiroirs détectent automatiquement le format du papier ordinaire. Pour les supports spéciaux tels que des étiquettes, du papier cartonné ou des enveloppes, procédez comme suit :

1 Dans l'écran d'accueil, accédez à :
Paramètres > Papier > Configuration du tiroir > sélectionnez un tiroir
2 Configurez le format et le type des supports spéciaux.

Maintenance de l'imprimante

Remplacement d'une cartouche de toner

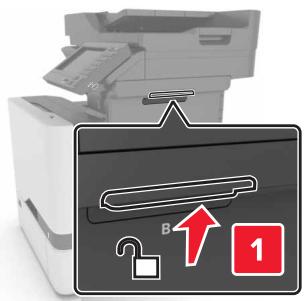

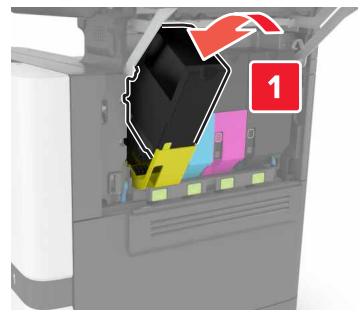

1 Ouvrez la porte B.

ATTENTION—SURFACE CHAUDE : l'intérieur de

l'imprimante risque d'être brûlant. Pour réduire le risque de brûlure, laissez la surface ou le composant refroidir avant d'y toucher.

3 Déballez la nouvelle cartouche de toner.

4 Insérez la nouvelle cartouche de toner.

5 Fermez la porte B.

Nettoyage de la vitre du scanner

1 Ouvrez le capot du scanner.

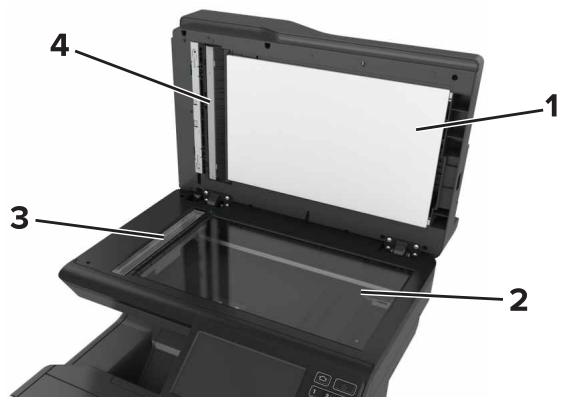

2 Nettoyez les zones indiquées avec un chiffon doux, humide et non pelucheux.

1	Dessous blanc du couvercle du scanner
2	Vitre du scanner
3	Vitre du dispositif d'alimentation automatique de documents (DAA)
4	Dessous blanc du couvercle du CAD

3 Fermez le capot du scanner.

Elimination des bourrages

Réduction des risques de bourrage

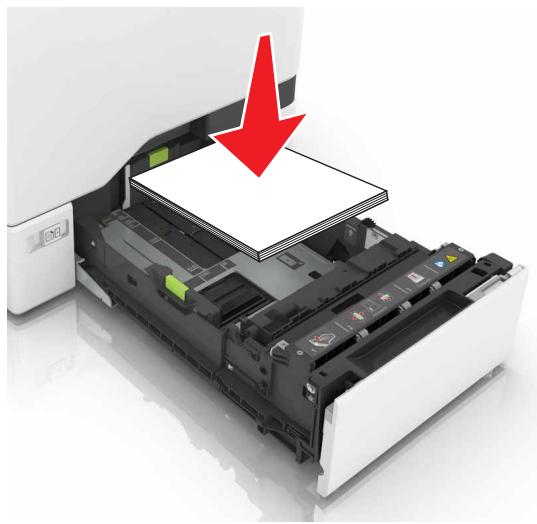

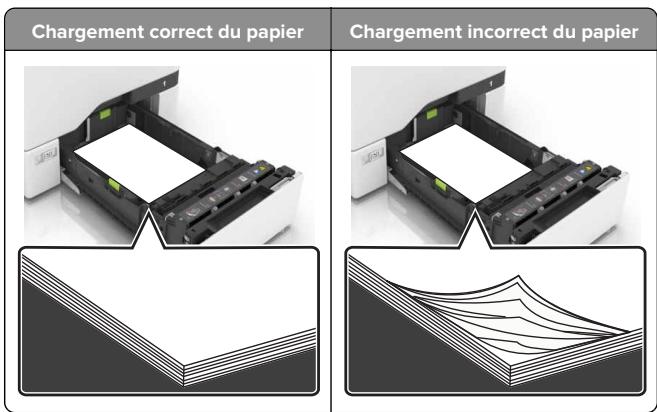

Chargez le papier correctement

- Assurez-vous que le papier est chargé bien à plat dans le tiroir.

• Ne chargez ou n'enlevez pas un tiroir lorsqu'une impression est en cours.
• Ne chargez pas trop de papier. Assurez-vous que la hauteur de la pile est en dessous du repère de chargement maximal.
• Ne faites pas glisser le papier dans le tiroir. Chargez le papier comme illustré.

• Assurez-vous que les guides-papier sont correctement positionnés et qu'ils ne sont pas trop serrés contre le papier ou les enveloppes.
• Poussez fermement le tiroir dans l'imprimante une fois le papier chargé.

Utilisez le papier recommandé.

• Utilisez uniquement les types de papier et de support spéciaux recommandés.
• Ne chargez pas de papier froissé, plié, humide, gondolé ou recourbé.
• Déramez, ventilez et alignez les bords du papier avant de le charger.

• N'utilisez pas de papier découpé ou rogné manuellement.
• Ne mélangez pas les formats, les grammages ou les types de papier dans un même tiroir.
• Assurez-vous que le format et le type de papier sont définis correctement sur l'ordinateur ou sur le panneau de commandes de l'imprimante.
• Stockez le papier en suivant les recommandations du fabricant.

Bourrage papier dans les tiroirs

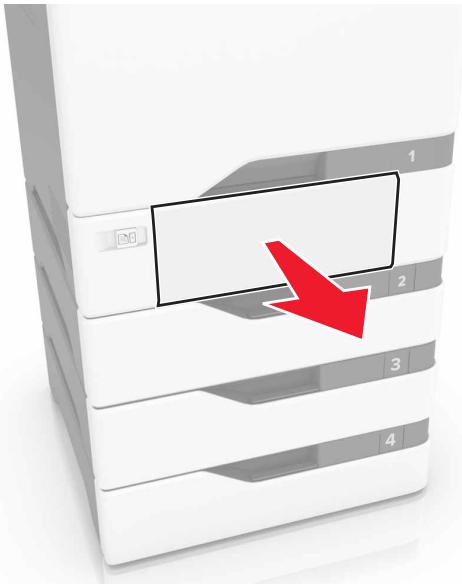

1 Tirez sur le tiroir pour le dégager.

Attention — Dommages potentiels : Un capteur dans le tiroir facultatif peut facilement être endommagé par l'électricité statique. Touchez une surface métallique avant de retirer le papier coincé dans le tiroir.

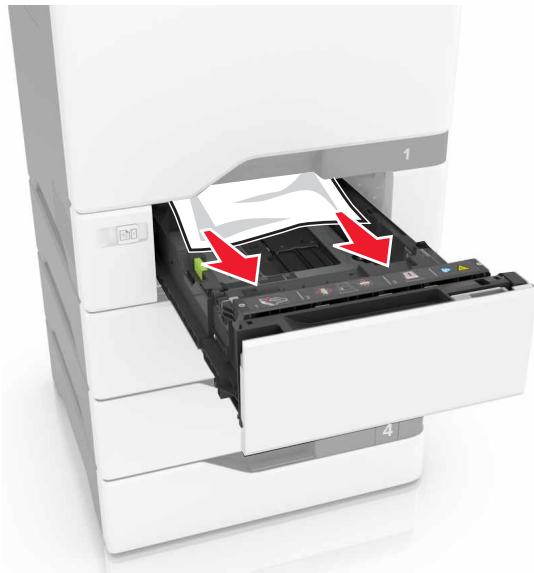

2 Retirez le papier coincé.

Remarque : Assurez-vous qu'il ne reste plus de morceaux de papier.

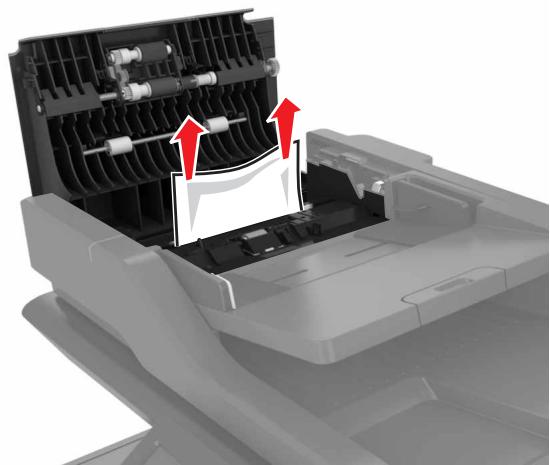

Bourrage papier derrière la porte E

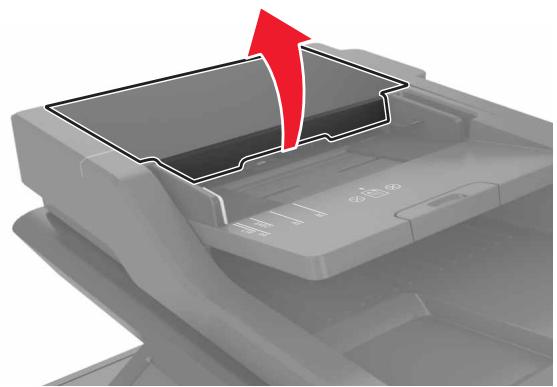

1 Ouvrez la porte E.

2 Retirez le papier coincé.

Remarque : Assurez-vous qu'il ne reste plus de morceaux de papier.

3 Fermez la porte E.

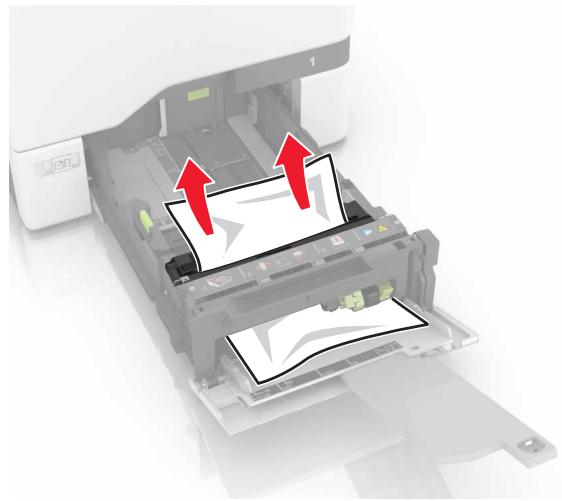

Bourrage papier dans le chargeur multifonction

1 Retirez le papier du chargeur multifonction.
2 Tirez sur le tiroir pour le dégager.
3 Retirez le papier coincé.

Remarque : Assurez-vous qu'il ne reste plus de morceaux de papier.

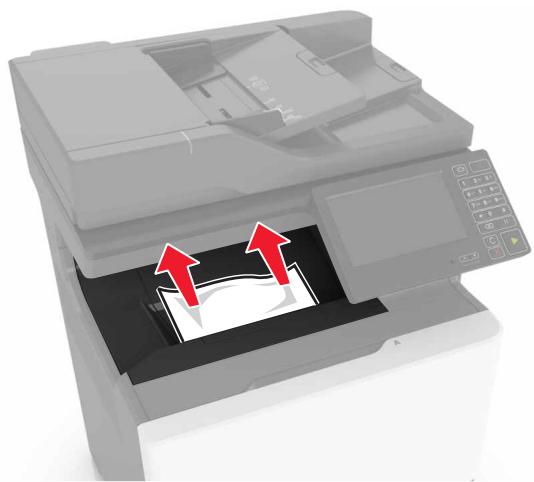

Bourrage papier dans le réceptacle standard

1 Retirez le papier coincé.

Remarque : Assurez-vous qu'il ne reste plus de morceaux de papier.

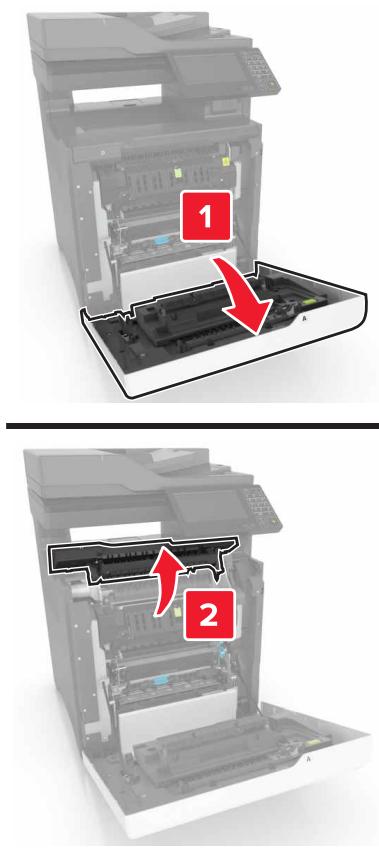

2 Ouvrez les portes A et D, puis retirez tous les fragments de papier.

ATTENTION—SURFACE CHAUDE : L'intérieur de l'imprimante risque d'être brûlant. pour réduire le risque de brûlure, laissez la surface ou le composant refroidir avant d'y toucher.

3 Fermez les portes D et A.

Bourrage derrière la porte A

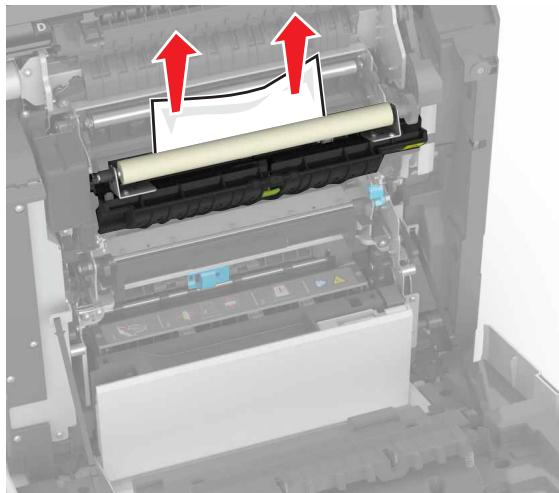

Bourrage papier dans l'unité de fusion

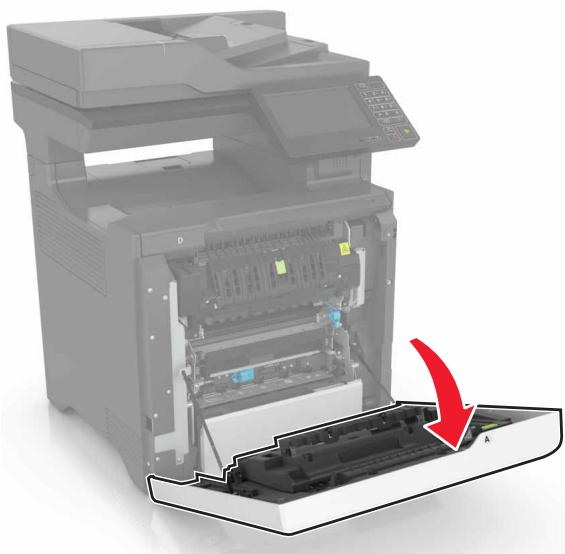

1 Ouvrez la porte A.

ATTENTION—SURFACE CHAUDE : L'intérieur de l'imprimante risque d'être brûlant. pour réduire le risque de brûlure, laissez la surface ou le composant refroidir avant d'y toucher.

2 Retirez le papier coincé.

Remarque : Assurez-vous qu'il ne reste plus de morceaux de papier.

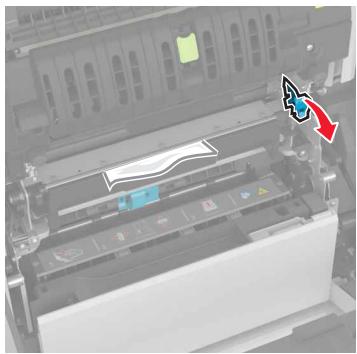

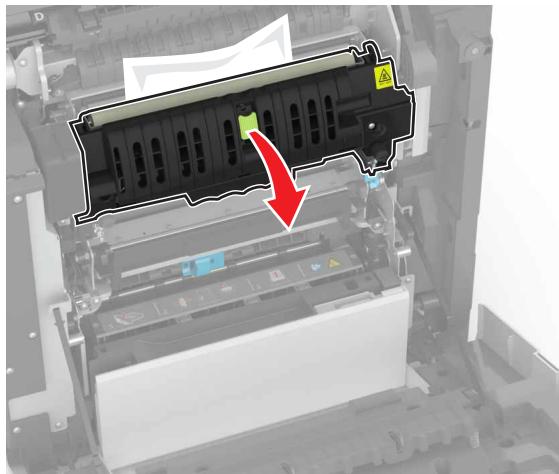

3 Ouvrez la porte d'accès à l'unité de fusion.

4 Retirez le papier coincé.

Remarque : Assurez-vous qu'il ne reste plus de morceaux de papier.

5 Fermez la porte A.

Bourrage papier dans l'unité d'impression recto verso

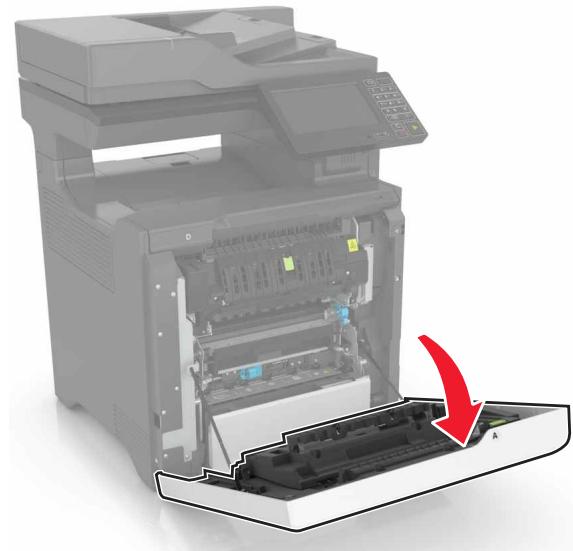

1 Ouvrez la porte A.

ATTENTION—SURFACE CHAUBE : L'intérieur de l'imprimante risque d'être brûlant. pour réduire le risque de brûlure, laissez la surface ou le composant refroidir avant d'y toucher.

2 Retirez le papier coincé.

Remarque : Assurez-vous qu'il ne reste plus de morceaux de papier.

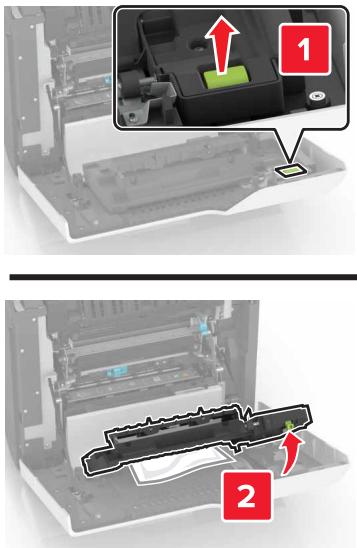

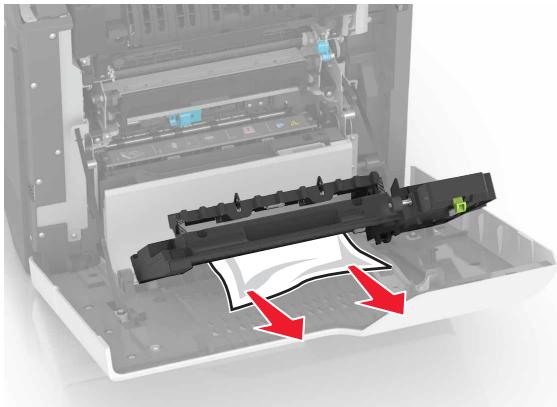

3 Soulevez le capot de l'unité d'impression recto verso.

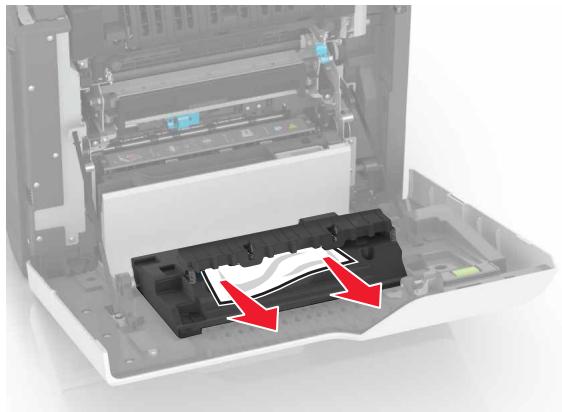

4 Retirez le papier coincé.
Remarque : Assurez-vous qu'il ne reste plus de morceaux de papier.

5 Fermez le capot de l'unité d'impression recto verso ainsi que la porte A.
