TPL-403AP - Point d'accès TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Point d'accès CPL avec WiFi
Marque	TRENDNET
Modèle	TPL-403AP
Norme CPL	HomePlug AV2
Débit CPL maximal	1200 Mbps
Normes WiFi	IEEE 802.11 a/b/g/n/ac
Bandes WiFi	2,4 GHz et 5 GHz
Débit WiFi maximal	Jusqu'à 867 Mbps (5 GHz) + 300 Mbps (2,4 GHz)
Sécurité WiFi	WPA2-PSK (précrypté en usine)
Ports	1 port Ethernet 10/100/1000
Boutons	Sync, WPS/Clonage WiFi, Reset
LEDs	Power, Powerline (Data), WiFi, LAN
Alimentation	Intégrée, 100-240 V AC, 50/60 Hz
Dimensions (L x l x H)	Environ 95 x 60 x 42 mm
Poids	Environ 150 g
Consommation électrique	Max 8 W (en fonctionnement)
Température de fonctionnement	0 °C à 40 °C
Humidité de fonctionnement	10 % à 90 % (sans condensation)
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon sec et doux. Ne pas utiliser de produits chimiques.
Sécurité	Bouton Sync pour sécuriser le réseau CPL. WiFi précrypté en usine. Clonage WiFi possible via WPS.
Pièces détachées et réparabilité	Aucune pièce détachable. Appareil non réparable par l'utilisateur. Contacter le support TRENDnet pour assistance.
Informations générales	Garantie limitée de 3 ans (selon conditions). Certifications: CE, RoHS, WEEE.

FOIRE AUX QUESTIONS - TPL-403AP TRENDNET

Comment configurer le TPL-403AP ?

Branchez le TPL-403AP à une prise électrique et connectez-le à votre routeur via un câble Ethernet (port LAN). Pour étendre le réseau, appairez-le avec un adaptateur CPL (ex: TPL-421E) en appuyant sur les boutons Sync.

Comment sécuriser le réseau CPL ?

Appuyez sur le bouton Sync de l'adaptateur CPL (ex: TPL-421E) pendant 2 secondes, puis dans les 2 minutes, appuyez sur le bouton Sync du TPL-403AP pendant 2 secondes. Les LED Data clignotent puis deviennent fixes pour indiquer une connexion sécurisée.

Comment se connecter au WiFi du TPL-403AP ?

Le réseau WiFi est précrypté. Le nom (SSID) et la clé WiFi sont imprimés sur l'étiquette à l'arrière de l'appareil. Utilisez ces informations pour vous connecter.

Que faire si la LED Powerline ne s'allume pas ?

Vérifiez que les deux adaptateurs CPL sont branchés sur le même circuit électrique. Assurez-vous que le bouton Sync a été utilisé pour les appairer. Attendez quelques minutes après la mise sous tension.

Puis-je copier les paramètres WiFi de mon routeur ?

Oui, appuyez sur le bouton WPS de votre routeur, puis maintenez enfoncé le bouton de clonage WiFi (ou WPS) du TPL-403AP pendant 10 secondes. Le TPL-403AP copiera le SSID et la clé WiFi de votre routeur.

Comment réinitialiser le TPL-403AP ?

Utilisez un trombone pour maintenir enfoncé le bouton Reset (situé sur l'appareil) pendant environ 10 secondes jusqu'à ce que les LED clignotent. Les paramètres d'usine seront restaurés.

Quelle est la portée du réseau CPL ?

Le réseau CPL peut couvrir jusqu'à 300 mètres dans une installation électrique standard (en fonction du câblage et des interférences). Les performances peuvent varier.

Le TPL-403AP fonctionne-t-il avec d'autres marques d'adaptateurs CPL ?

Oui, le TPL-403AP est compatible avec les adaptateurs CPL HomePlug AV et AV2 d'autres marques. Pour une sécurité optimale, utilisez le bouton Sync.

Comment savoir si le TPL-403AP est correctement appairé ?

Après avoir utilisé le bouton Sync, les LED Data (ou Powerline) clignotent puis deviennent fixes. Sur le TPL-403AP, la LED Powerline (DATA) doit être allumée en continu.

Le TPL-403AP peut-il être utilisé sans routeur ?

Non, le TPL-403AP est un point d'accès qui nécessite une connexion à un routeur via le port Ethernet (ou via un adaptateur CPL appairé) pour fournir l'accès Internet.

MODE D'EMPLOI TPL-403AP TRENDNET

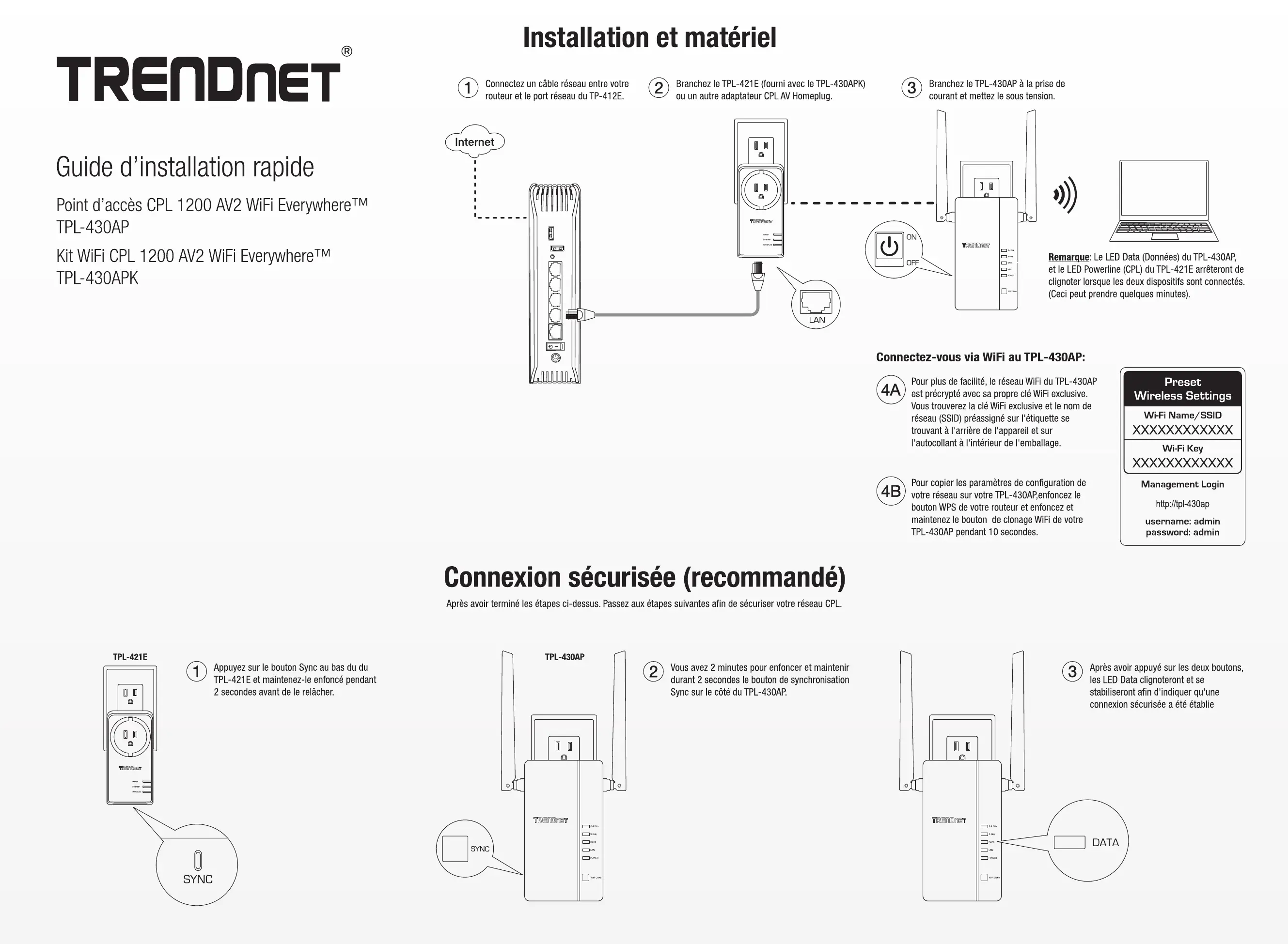

Guide d'installation rapide

Point d'accès CPL 1200 AV2 WiFi Everywhere™

TPL-430AP

Kit WiFi CPL 1200 AV2 WiFi Everywhere™

TPL-430APK

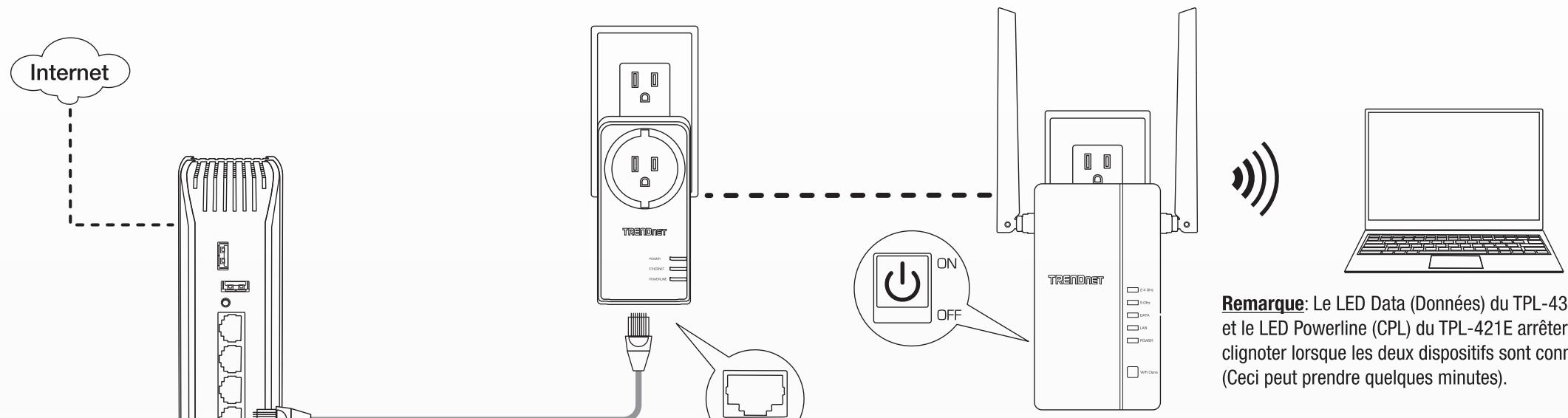

Installation et matériel

1

Connectez un câble réseau entre votre routeur et le port réseau du TP-412E.

2

Branchez le TPL-421E (fourni avec le TPL-430APK) ou un autre adaptateur CPL AV Homeplug.

3

Branchez le TPL-430AP à la prise de courant et mettez le sous tension.

Remarque: Le LED Data (Données) du TPL-430AP, et le LED Powerline (CPL) du TPL-421E arrêteront de clignoter lorsque les deux dispositifs sont connectés. (Ceci peut prendre quelques minutes).

Connectez-vous via WiFi au TPL-430AP:

4A

Pour plus de facilité, le réseau WiFi du TPL-430AP est précrypté avec sa propre clé WiFi exclusive. Vous trouverez la clé WiFi exclusive et le nom de réseau (SSID) préassigné sur l'étiquette se trouvant à l'arrière de l'appareil et sur l'autocollant à l'intérieur de l'emballage.

4B

Pour copier les paramètres de configuration de votre réseau sur votre TPL-430AP, enfoncez le bouton WPS de votre routeur et enfoncez et maintenez le bouton de clonage WiFi de votre TPL-430AP pendant 10 secondes.

Connexion sécurisée (recommandé)

Après avoir terminé les étapes ci-dessus. Passez aux étapes suivantes afin de sécuriser votre réseau CPL.

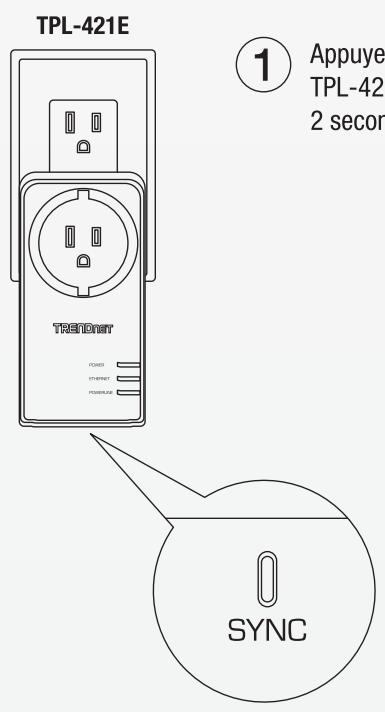

Appuyez sur le bouton Sync au bas du du TPL-421E et maintenez-le enfoncé pendant 2 secondes avant de le relâcher.

2

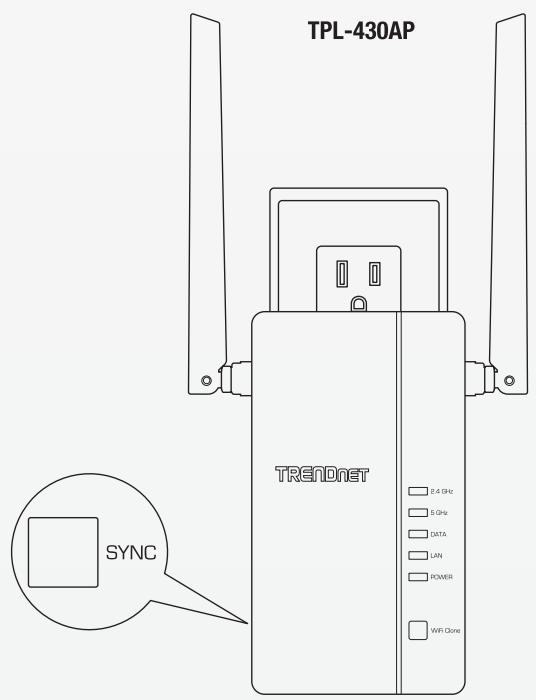

Vous avez 2 minutes pour enfoncer et maintenir durant 2 secondes le bouton de synchronisation Sync sur le côté du TPL-430AP.

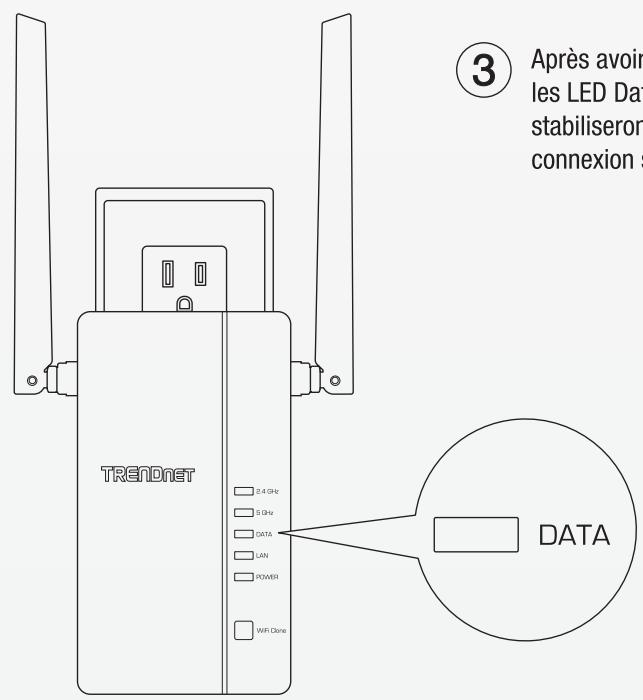

Après avoir appuyé sur les deux boutons, les LED Data clignoteront et se stabiliseront afin d'indiquer qu'une connexion sécurisée a été établie

Déclaration de conformité

TRENDNET®

Manufacturer's Nom et Adre

TRENDnet, Inc

20675 Manhattan Place

Torrance, CA 90501 USA

Nom du produit: Point d'accès CPL 1200 AV2 WiFi Everywhere™

Kit WiFi CPL 1200 AV2 WiFi Everywhere™

Nom Commercial: TRENDnet

TRENDnet déclare par la présente que le produit est conforme aux exigences essentielles et aux autres dispositions pertinantes de la Directive en vertu de notre seule responsabilité.

Safety EN60950-1: 2006+A11: 2010-A12: 2011+A2:2013

CEM

EN 301489-1 V2.1.1

EN 301489-17 V3.3.1

EN 61000-3-2: 2014

EN 61000-3-3: 2013

EN 55032:2015

EN 50561-1:2013

EN 50412-2-1:2005/AC:2009

EN 55024:2010+A1:2015

Ce produit est conforme à la directives suivante.

Directives:

EMC Directive 2014/30/EU

RoHs Directive 2011/65/EU

WEEE Directive 2012/19/EC

REACH Directive 1907/2006/EC

Low voltage Directive 2014/35/EU

RED Directive 2014/53/EU

Personne responsable de cette déclaration.

Lieu de délivrance: Torrance, California, USA

Date: 07 Avril, 2017

Nom: Sonny Su

TRENDnet garantit ses produits contre les problèmes de matériel ou de fabrication, dans des conditions normales d'utilisation et de service. Les périodes de garanties précises sont mentionnées sur chacun des pages produits du site web de TRENDnet.
