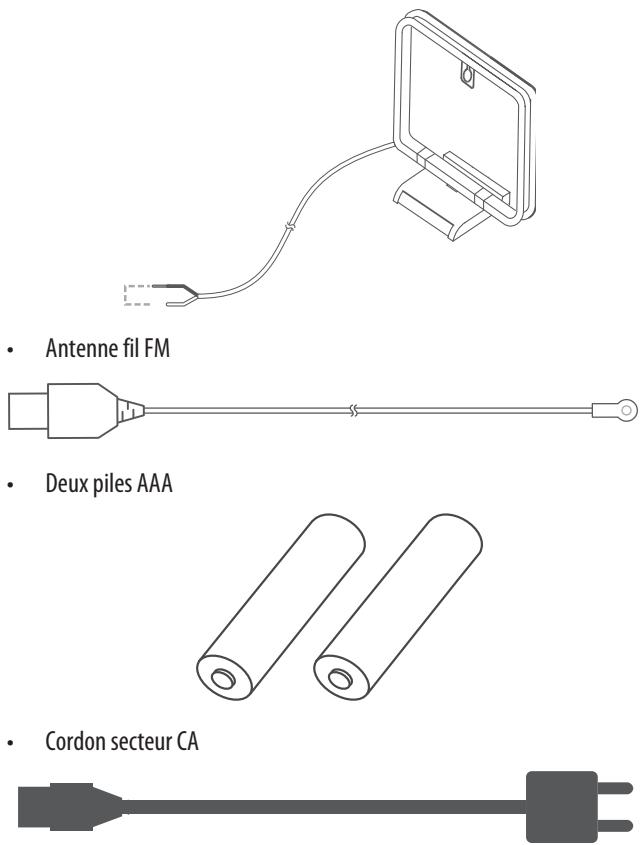

L'ensemble complet du récepteur stéréo HK 3700/3770 inclut les éléments suivants :
des instructions pas à pas qui vous aideront à installer le récepteur stéréo HK 3700/3770 et à commencer à l'utiliser.
NOUS CONTACTER : Pour toute question sur le récepteur HK 3700/3770, son installation ou son fonctionnement, veuillez contacter votre détaillant ou installateur, ou visitez notre site Web sur : www.harmankardon.com
L'héritage de Harman Kardon et l'histoire de la marque ont été basés sur son audio deux canaux pendant de nombreuses années. Des contenus audio de plus en plus nombreux proviennent de sources numériques multiples telles qu'un téléviseur intelligent, un smartphone ou une tablette, la commodité de lecture devient le facteur moteur du divertissement tandis que la qualité audio reste la fondation de Harman Kardon. Les nouveaux récepteurs stéréo HK de Harman Kardon tentent de vous apporter le meilleur des deux mondes : un magnifique son stéréo deux canaux et l'accès aux toutes dernières sources numériques. Voici quels sont les caractéristiques et avantages des récepteurs stéréo HK 3700/3770 : •
Si une antenne extérieure ou un système de câble sont branchés à ce produit, soyez sûr qu'il est relié à la terre afin de fournir une protection contre les surtensions et les charges statiques. La sélection 810 du code électrique national des États-Unis, ANSI/ NFPA No. 70-1984, fournit des informations sur la mise à la terre appropriée du mât et de la structure de soutien, la mise à la terre du câble d’entrée à un appareil de décharge d’antenne, la taille des conducteurs de mise à la terre, l’emplacement de l’appareil de décharge d’antenne, la connexion aux électrodes de mise à la terre et les exigences sur les électrodes de mise à la terre. Note à l'installateur du système de CATV : ce rappel a pour objectif d'attirer l’attention de l'installateur du système de CATV (télévision par câble) sur l’article 820-40 de la NEC qui fournit des directives pour une mise à la terre appropriée et, en particulier, spécifie que le câble de mise à la terre sera connecté au système de mise à la terre du bâtiment, aussi près du point d'entrée du câble que possible.

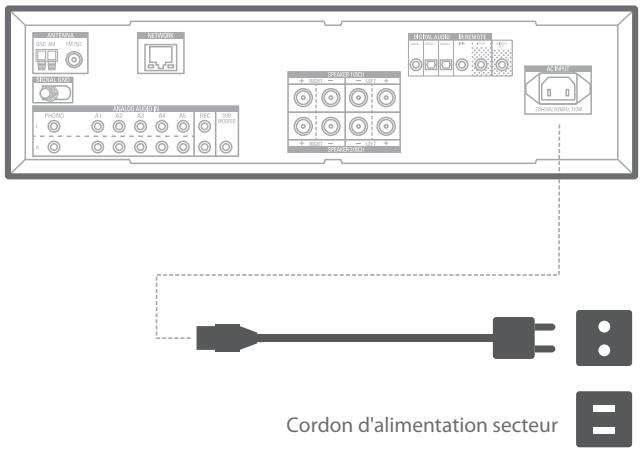

120 V avec un cordon secteur fixe et un autre est en 220 - 240 V avec un cordon secteur détachable. Le branchement sur une tension secteur autre que celle pour laquelle le HK 3700/3770 est prévu peut créer un danger pour la sécurité et un risque d'incendie, il peut aussi endommager l'appareil. Pour toute question sur les exigences de tension de votre modèle spécifique ou sur la tension secteur dans votre zone, contactez votre distributeur avant de brancher l'appareil à une prise murale.
Afin d'éviter des risques pour la sécurité, utilisez uniquement le cordon secteur fourni avec votre appareil. Nous ne recommandons pas d'utiliser des rallonges avec ce produit. Ne faites pas passer les cordons secteurs sous des tapis ou des moquettes et ne placez pas d'objets lourds dessus. Les cordons secteurs endommagés doivent être remplacés immédiatement par un centre de service agréé, par un cordon respectant les spécifications de l'usine.

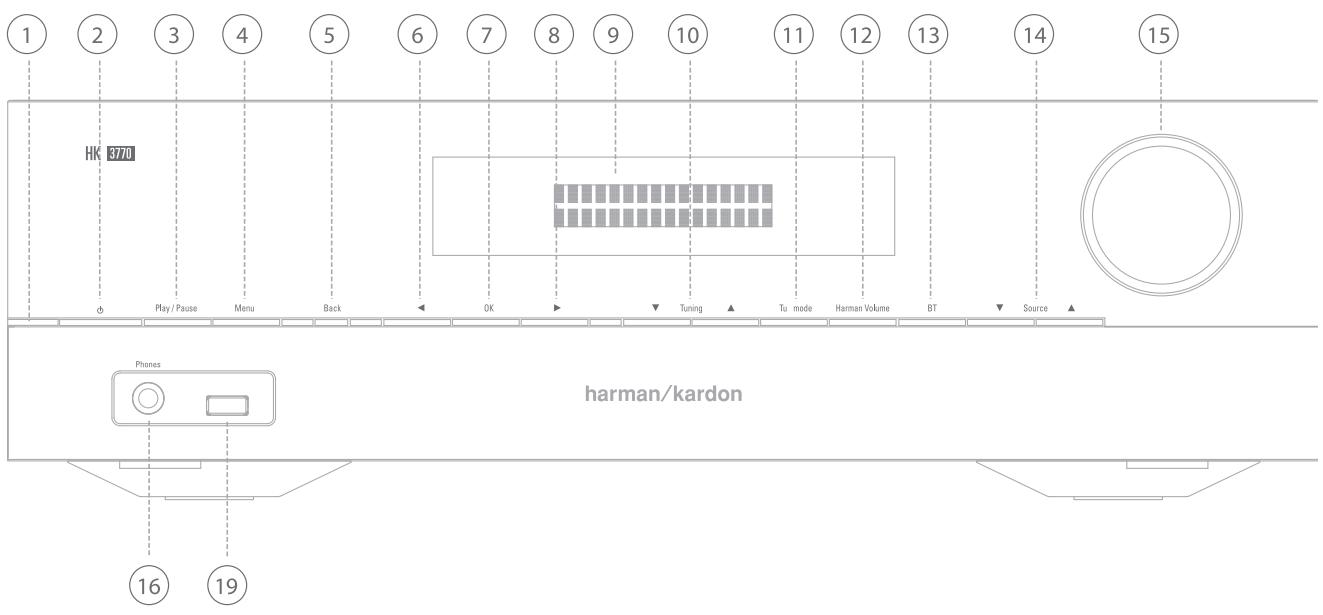

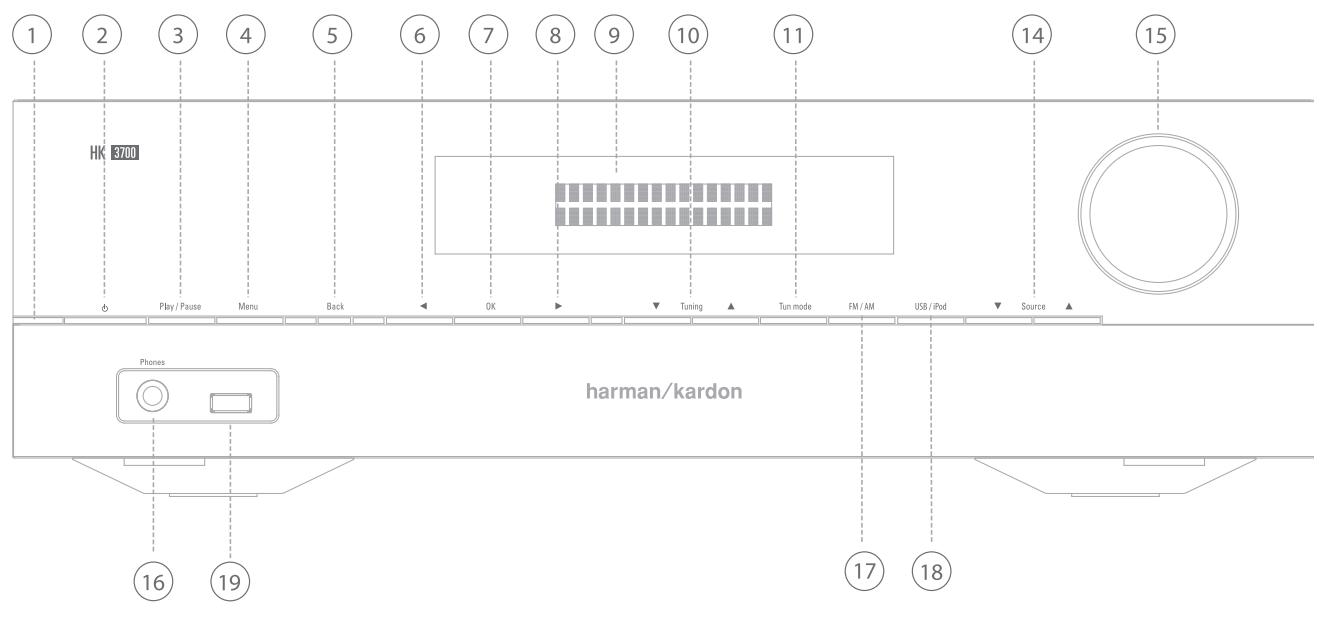

15 minutes. 5. Back (retour) : appuyez sur ce bouton pour revenir au menu précédent. 6. Précédent : appuyez sur ce bouton pour sélectionner le fichier précédent et le lire ou pour vous déplacer vers la gauche dans les options de menu. 7. OK : ce bouton permet d'effectuer des sélections dans le système de menu à l'écran pour certains périphériques sources. Appuyez longtemps sur ce bouton afin de régler le mode de syntonisation FM sur Auto ou Manual (manuel). 8. Suivant : appuyez sur ce bouton pour sélectionner le fichier suivant et le lire ou pour vous déplacer vers la droite dans les options de menu. 9. Affichage des messages : divers messages apparaissent sur cet affichage en réponse aux commandes. En fonctionnement normal, la ligne supérieure affiche la source et l'entrée audio courante (analogique ou l'une des entrées audio numériques). La ligne inférieure affiche le groupe d'enceintes actuel (si l'un est actif) et le mode de DSP. 10. Syntonisation : ces boutons permettent de parcourir les menus du récepteur. Si la radio est la source active, utilisez ces boutons pour syntoniser sur des stations en fonction des paramètres du sélecteur de mode du tuner. 11. Sélecteur de mode du tuner : ce bouton bascule entre les modes de syntonisation manuel (un pas de fréquence à la fois) et automatique (recherche de fréquences avec une puissance de signal acceptable). Il commute également entre les modes stéréo et mono quand une station FM est accordée. Le mode mono peut améliorer la réception des signaux plus faibles. 12. Harman Volume : ce bouton parcourt les états haut, bas et désactivé de la fonction Harman Volume. 13. Bluetooth (HK 3770 seulement) : le bouton Bluetooth sert à mettre le récepteur stéréo en mode d'association Bluetooth. Vous pouvez associer le système HK 3770 avec des périphériques compatibles Bluetooth au moyen de ce bouton. 14. Sélecteur de sources : appuyez sur ces boutons pour sélectionner la source active. 15. Commande du volume : Tournez ce bouton dans le sens horaire pour augmenter le volume et dans le sens trigonométrique pour le diminuer, celui-ci sera affiché en décibels (dB) dans l'affichage des messages. 16. Prise de sortie casque : branchez un casque 1/4" dans cette prise pour une écoute individuelle. 17. FM/AM (HK 3700 uniquement) : c'est le tuner intégré disponible dans le HK 3700 qui vous permet de sélectionner directement l'entrée source tuner. Appuyez sur ce bouton pour commuter les bandes AM et FM. 18. USB/iPod (HK 3700 uniquement) : ce bouton vous permet la sélection directe de l'entrée source USB. Appuyez sur ce bouton pour commuter les entrées sources USB et iPod. 19. Prise d'entrée USB : branchez vos périphériques USB sur cette prise.

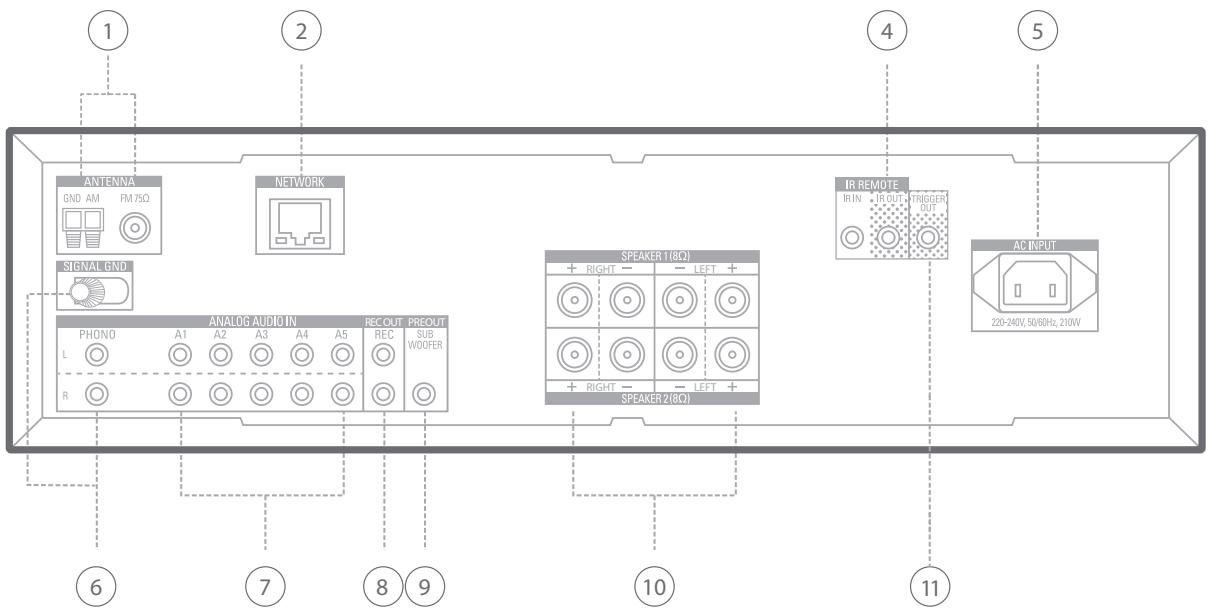

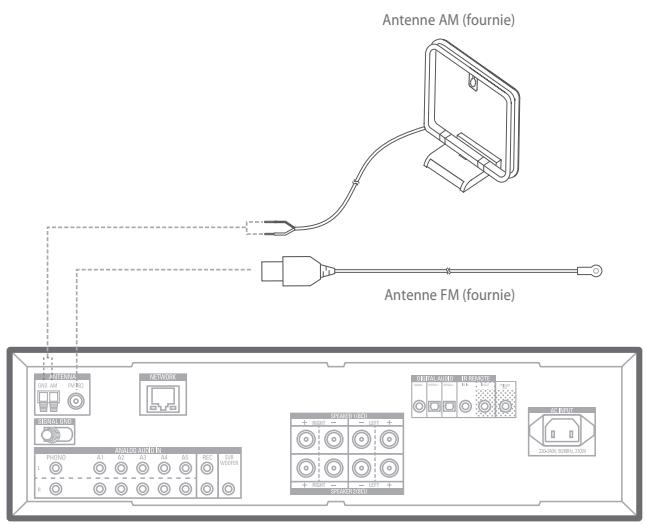

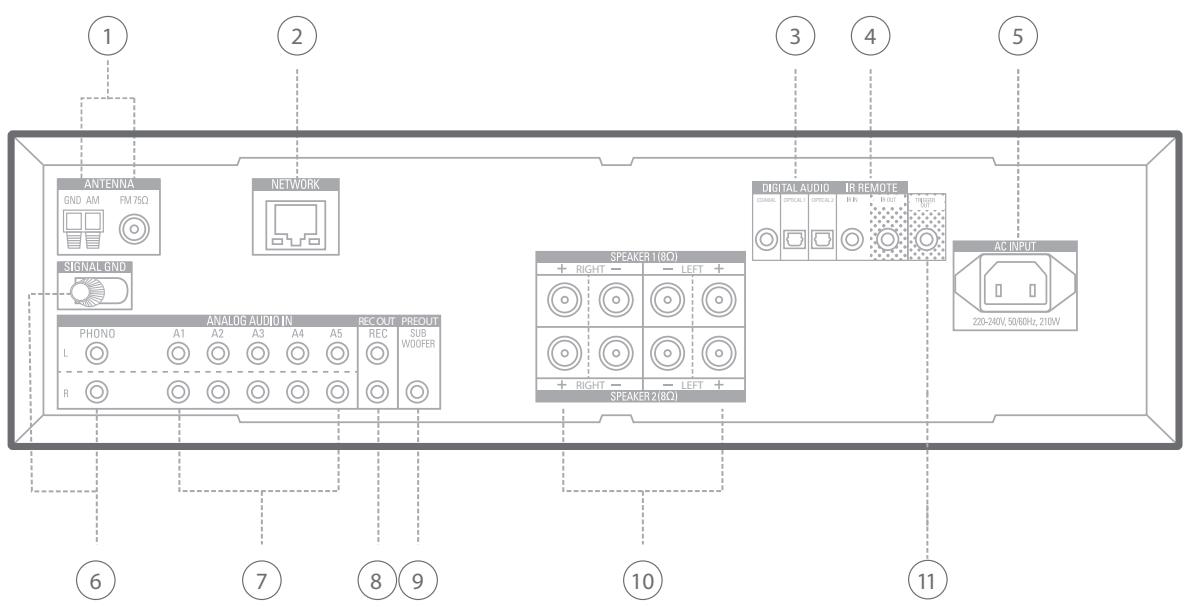

1.Connecteur d'antenne radio : branchez les antenens AM et FM incluses sur leurs bornes respectives pour la réception du signal radio. 2. Connecteur réseau : branchez votre réseau domestique au moyen d'un câble Cat 5 ou Cat 5e. 3. Connecteur d'entrée audio numérique (HK 3770 uniquement) : il intègre les deux entrées audio optiques marquées OPTICAL 1 et OPTICAL 2 et l'entrée coaxiale marquée COAXIAL. 4. Connecteur IR et de déclenchement : si le récepteur de télécommande IR de la façade du récepteur HK 3700/3770 est masqué, branchez un récepteur IR en option sur la prise d'entrée de télécommande IR pour l'utiliser avec la télécommande. La sortie de télécommande IR peut être connectée à l'entrée de télécommande IR d'un périphérique source compatible (ou d'un autre produit) afin de permettre la télécommande par le HK 3700/3770. 5. Connecteur d'entrée CA : après avoir effectué tous les autres branchements, branchez le cordon secteur fourni dans une prise murale non commutée. 6. Masse du signal GND et entrée phono : cette prise permet de brancher une entrée phono. Branchez votre platine analogique ici. Branchez les sorties de votre platine à ces prises et branchez le fil de terre de la platine au connecteur de terre afin de réduire le bourdonnement du système. Seules les cellules à aimant mobile (type MM, moving magnet) sont compatibles avec l'entrée phono. Si votre platine est équipée de son propre préamplificateur phono intégré, vous pouvez la brancher à n'importe laquelle des autres entrées audio du HK 3700/3770.

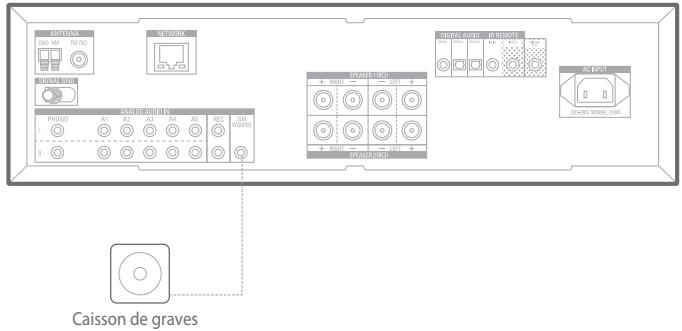

9. Connecteur de caisson de graves : si vous avez un caisson de graves actif, branchez ces prises aux entrées de niveau ligne du caisson de graves. 10. Connecteurs des enceintes : utilisez un câble d'enceinte à deux conducteurs pour brancher chaque ensemble de bornes à l'enceinte appropriée. Observez la polarité correcte (connexions positives et négatives). Utilisez les boutons Speaker 1/2 (enceintes 1/2) de la télécommande pour sélectionner l'une des deux paires d'enceintes ou les deux pour l'écoute. 11. Sortie de déclenchement 12 V : ce connecteur fournit 12 V CC lorsque le récepteur stéréo est allumé. Il peut servir à allumer ou éteindre d'autres appareils tels qu'un caisson de graves actif.

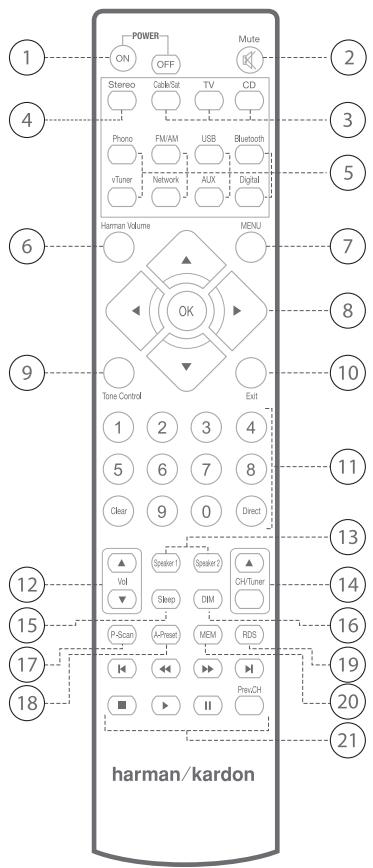

Fonctions de la télécommande
1. Marche/arrêt 2. Silence 3. Sélection de source d'appareil externe 4. Stéréo 9. Réglage de la tonalité 10. Sortie 11. Touches numériques 12. Commande du volume 13. Sélection des enceintes 1/2 14. Sélection de préréglage 15. Sommeil 16. Gradateur 17. Recherche de préréglage 18. Préréglage auto 1. Power ON et OFF (marche/arrêt) : appuyez sur ces boutons pour allumer ou éteindre le récepteur stéréo. 2. Mute (silence) : appuyez sur ce bouton pour couper ou rétablir le son du système. 3. Sélection de source d'appareil externe : appuyez sur l'un de ces boutons pour sélectionner un périphérique source, tel qu'un récepteur câble/Sat, la RTV, etc. Cette action allume également le récepteur stéréo et commute le mode de commande de la télécommande pour utiliser le périphérique source sélectionné. 4. Stéréo : appuyez sur ce bouton si vous voulez rendre le contrôle de l'appareil externe au récepteur stéréo. 5. Sélecteur de sources : appuyez sur l'un de ces boutons pour sélectionner un périphérique source, qui est un composant origine du signal lu, par ex, DVD, CD ou le tuner. Cela allume également le récepteur et choisit l'entrée source correcte. Appuyez sur le bouton AUX et sur le bouton Digital (numérique) (HK 3770 uniquement) pour affecter l'entrée audio à l'une des sélections de sources Par exemple, si votre CD est branché à l'entrée analogique 1 (A1), appuyez sur le bouton de la source CD puis appuyez sur le bouton AUX pour affecter l'entrée ANA 1 à la source CD. 6. Harman Volume (HK 3770 uniquement) : ce bouton parcourt les états haut, bas et désactivé de la fonction Harman Volume. Harman Volume est une technologie avancée de traitement du signal numérique pour commander le volume de lecture. Elle égalise le niveau du volume de tout ce que vous visionnez, ce qui améliore votre expérience d'écoute. Une fois que vous avez choisi le niveau du volume, Harman Volume fait le reste. Il vous aide à éviter l'augmentation de volume des publicités, les différences de volume entre les chaînes ou les sources et fait ressortir les dialogues. 7. Menu : ce bouton vous permet d'entrer dans le menu des paramètres. 8. Pavé de navigation : ces boutons servent à parcourir le système de menus. 9. Tone control (réglage de la tonalité) : appuyez sur ce bouton pour accéder aux réglages des graves et des aigus. Utilisez le bouton OK pour sélectionner un ajustement et les boutons haut/bas pour modifier les paramètres. 10. Exit (sortie) : utilisez cette touche pour quitter le menu de configuration. 11. Touches numériques : utilisez ces boutons pour entrer des fréquences de station radio lors de l'utilisation du tuner (après une pression sur le bouton Direct), ou pour sélectionner les stations préréglées. 12. Commande du volume : appuyez sur ces boutons pour augmenter ou diminuer le niveau du volume. 13. Sélection des enceintes 1/2 : appuyez sur le bouton Speaker 1 (enceinte 1) pour activer les sorties Speaker 1 du HK 3700/3770 et appuyez sur le bouton Speaker 2 (enceinte 2) pour activer les sorties Speaker 2. Vous pouvez activer ou désactiver simultanément les deux ensembles de sorties d'enceintes. Cette fonction représente un moyen pratique d'écouter le son dans plusieurs pièces à la fois, bien que le même contenu source soit lu sur les deux ensembles d'enceintes. 14. Sélection de préréglage : appuyez sur ce bouton pour sélectionner les stations que vous avez déjà programmées en tant que préréglages. 15. Sleep (sommeil) : appuyez sur ce bouton pour activer le minuteur de sommeil, qui arrête le récepteur après une période programmée de jusqu'à 90 minutes. Appuyez sur le bouton Sleep (sommeil) pour réduire la durée par pas de 10 minutes. 16. DIM (gradateur) : appuyez sur ce bouton une fois pour diviser par deux la luminosité de l'affichage et une deuxième fois pour l'eteindre complètement. Le témoin d'alimentation reste toujours allumé pour vous rappeler que le récepteur est sous tension. Appuyez sur le bouton une troisième fois pour restaurer la luminosité normale de l'affichage. Ce réglage est annulé quand l'appareil est éteint.
18. Auto preset (préréglage auto) : la fonction de préréglage automatique vous permet de définir automatiquement des préréglages pour toutes les stations de radio FM disponibles dans votre zone avec une simple pression sur un bouton. Pour démarrer le processus, veillez à ce que le tuner FM soit sélectionné comme source. Enfoncez et maintenez ce bouton. Le message AUTO PRESET (préréglage auto) apparaît pendant que le tuner du HK 3700/3770 recherche toutes les stations FM offrant une qualité de signal acceptable et les programme dans les préréglages. Si moins de 30 stations sont détectées, le tuner recommence la recherche et remplit les emplacements supérieurs avec les mêmes stations. Le balayage s'arrête quand les 30 préréglages ont été remplis, ou après deux balayages de la bande FM. 19. Fonction RDS (modèles 220-240 V uniquement) : lors de l'écoute d'une station de radio FM qui diffuse des informations RDS, ce bouton active les diverses fonctions RDS. 20. Mémoire : après une syntonisation sur une station de radio donnée, appuyez sur ce bouton, puis sur les touches numériques, pour enregistrer cette station comme un préréglage radio. 21.Commandes de transport : ces boutons servent à commander des périphériques sources.

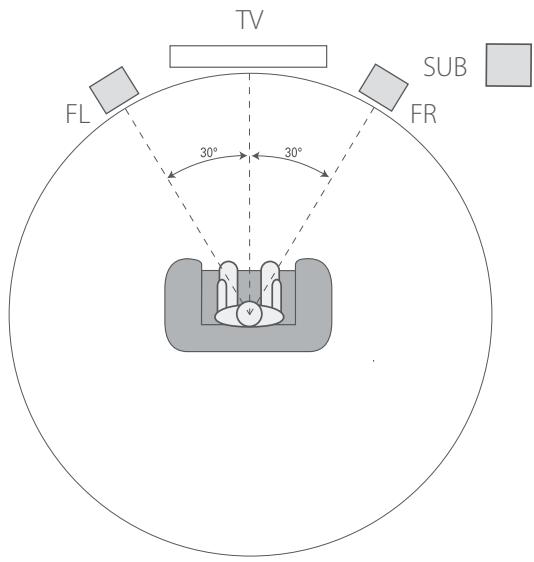

Afin de créer un environnement sonore le plus réaliste possible, vous devez placer vos enceintes sur un cercle dont la position d'écoute est le centre. Vous devez orienter chaque enceinte afin qu'elle soit orientée directement vers la position d'écoute. Utilisez le schéma ci-dessous comme guide :
Positionnement du caisson de graves La forme et le volume d'une pièce peuvent avoir des effets dramatiques sur les performances d'un caisson de graves, la meilleure solution est d'expérimenter les positions afin de trouver celle qui produit les meilleurs résultats dans votre pièce d'écoute. En gardant ceci à l'esprit, les règles suivantes vous aideront à démarrer : •
également comme une source, même si aucune connexion externe n'est nécessaire, autre que les antennes FM et AM.

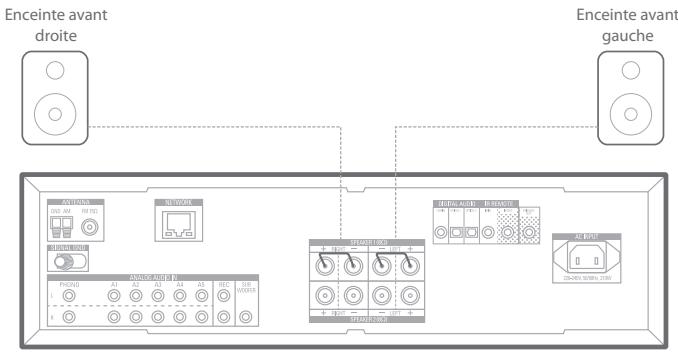

La différentiation vous aide à conserver la polarité appropriée, sans laquelle les performances des basses fréquences de votre récepteur peuvent souffrir. Chaque enceinte est branchée aux bornes de sortie d'enceintes du récepteur stéréo par deux fils, un positif (+) et un négatif (–). Branchez toujours la borne positive de l'enceinte qui est habituellement de couleur rouge, à la borne positive du récepteur stéréo. Les bornes négatives des enceintes et du récepteur stéréo sont noires. Branchez toujours la borne de couleur (+) du récepteur stéréo à la borne (+) de l'enceinte (habituellemen rouge) et la borne noire (–) du récepteur stéréo à la borne (–) de l'enceinte (habituellement noire). Branchez les enceintes comme indiqué dans l'illustration. Enceinte avant droite

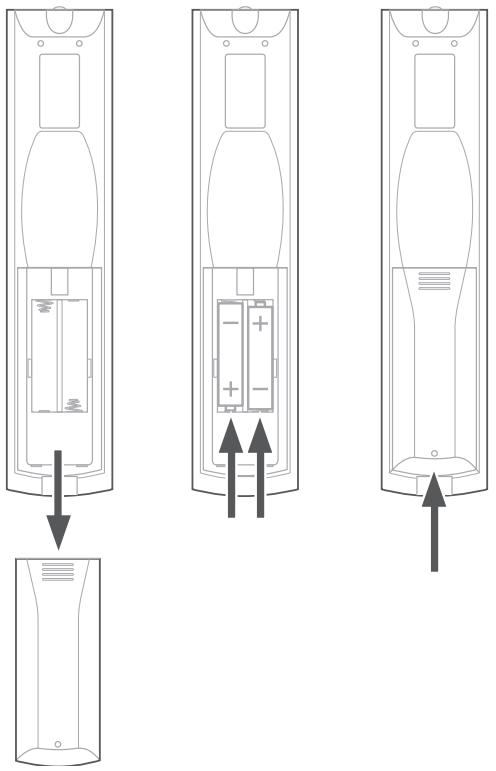

1. Installation des piles
Si le HK 3700/3770 est placé de telle façon que le pointage de la télécommande vers le capteur IR de la façade est difficile, comme dans un meuble ou à l'opposé de l'auditeur, vous pouvez brancher un récepteur IR externe sur la prise d'entrée de télécommande IR. Si l'un de vos périphériques sources est équipé d'une entrée de télécommande IR compatible, utilisez un câble d'interconnexion à mini-prise 1/8" (non inclus) pour connecter la sortie télécommande IR du HK 3700/3770 sur l'entrée de télécommande IR du périphérique source, qui transmettra tous les signaux de télécommande applicables via le HK 3700/3770 jusqu'au périphérique source. Ceci vous permet de commander vos sources même quand le HK 3700/3770 lui-même est commandé via un récepteur IR externe. Pour commander plusieurs périphériques sources au moyen de la sortie IR de télécommande, branchez toutes les sources à la sortie IR de télécommande du HK 3700/3770 de telle façon que l'IR de télécommande du premier appareil soit branché à l'entrée IR de télécommande de l'appareil suivant, et ainsi de suite.
Branchez cette sortie à une entrée de déclenchement compatible telle que celle d'un caisson de graves Harman Kardon. Consultez le mode d'emploi du caisson de graves pour régler son entrée de déclenchement correctement et le caisson de graves s'allumera ou s'éteindra automatiquement lorsque le HK 3700/3770 sera allumé ou éteint. En outre, les sorties de déclenchement sont utilisées avec les commutateurs de liaison de caisson de graves pour économiser l'énergie en éteignant l'amplificateur du caisson de graves lorsqu'il n'est pas nécessaire. Les sorties de déclenchement de caisson de graves envoient un signal 12 volts CC.
Pour utiliser la télécommande, dirigez-la vers la façade du récepteur. Assurez-vous qu'aucun objet, tel que des meubles, ne bloque la vision de la télécommande par le système. Les éclairages puissants, fluorescents et les moniteurs vidéo plasma peuvent gêner le fonctionnement de la télécommande. •

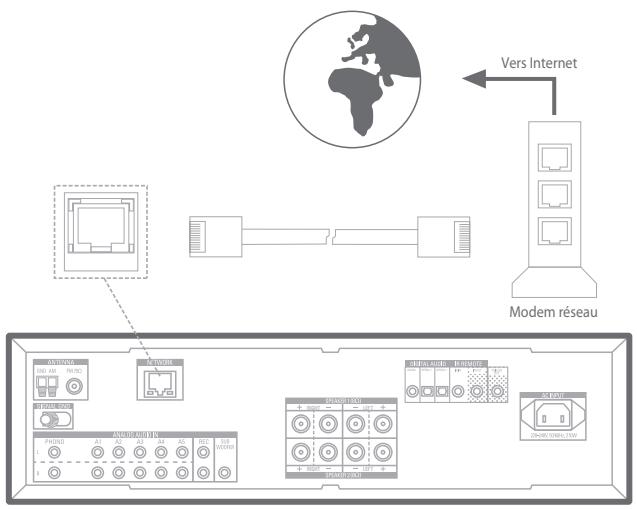

Pour lire des médias MP3 ou WMA stockés sur des appareils compatibles DLNA branchés au réseau ou utiliser le tuner radio Internet interne du récepteur stéréo, celui-ci doit être connecté à votre réseau domestique. Si votre réseau utilise des adresses IP automatiques, aucune procédure de configuration du réseau ne devrait être nécessaire. Une fois le récepteur stéréo connecté à votre réseau domestique, le réseau doit affecter automatiquement une adresse IP au récepteur stéréo et le récepteur stéréo doit être automatiquement connecté à votre réseau. Si votre récepteur stéréo ne se connecte pas automatiquement à votre réseau, il affiche le message Not Connected (non connecté) quand vous appuyez sur le bouton source Network (réseau) de la télécommande. 1. Appuyez sur le bouton du menu, sélectionnez le réseau avec les boutons haut et bas du pavé de navigation puis appuyez sur OK. Le menu Network (réseau) apparaît. 2. Sélectionnez AUTO avec les boutons de navigation gauches et droits du pavé de navigation puis appuyez sur OK. 3. Faites défiler jusqu'en bas puis sélectionnez Apply & Save (appliquer et enregistrer). Le récepteur stéréo essaiera de se connecter au réseau. Si le récepteur stéréo ne peut se connecter au réseau, vous pouvez devoir entrer les paramètres de votre réseau manuellement. Dans ce cas, vous pouvez devoir obtenir les paramètres de votre réseau de votre FAI ou de l'administrateur du réseau. Une fois que vous avez obtenu les paramètres de votre réseau : 1. Sélectionnez IP Configuration (configuration IP) et utilisez les boutons Left/Right (gauche/droite) pour modifier le paramètre sur Manual (manuel). Les paramètres tels que IP Address (adresse IP), Subnet Mask, (masque de sous-réseau) Gateway (passerelle), Primary DNS (DNS primaire) et Secondary DNS (DNS secondaire) sont activés. 2. Utilisez les boutons Up/Down (haut/bas) pour sélectionner les chiffres corrects et effectuer les entrées de tous ces paramètres. 3. Descendez au bas de la page puis sélectionnez Apply & Save (appliquer et enregistrer). 4. Appuyez sur OK. Le récepteur stéréo actualise la connexion réseau pendant qu'il reste allumé. Si le récepteur stéréo ne peut pas se connecter au réseau en utilisant les paramètres manuels, demandez assistance à votre FAI ou administrateur réseau. IMPORTANT : vous devez sélectionner Apply & Save (appliquer et enregistrer) pour activer vos paramètres réseau.
REMARQUE : si à un moment donné vous rencontrez des difficultés pour vous connecter au réseau, éteignez le récepteur stéréo puis rallumez-le.
Allumage et extinction du récepteur stéréo Une fois que vous avez branché le cordon secteur dans une prise secteur, le témoin d'alimentation doit s'allumer ambre. Ceci indique que le HK 3700/3770 est en veille et prêt à être allumé. Le HK 3700/3770 peut être allumé en appuyant sur le bouton marche/arrêt ou sur un sélecteur de source de la façade du récepteur ou de la télécommande. Le témoin d'alimentation devient blanc pour indiquer que le récepteur stéréo HK 3700/3770 est allumé. Si la DEL d'alimentation clignote ambre, votre récepteur stéréo est en mode de protection. Débranchez le récepteur du secteur et vérifiez tous vos câbles et connexions. Vérifiez qu'aucun câble d'enceinte n'est en court-circuit par contact, et que l'isolant qui recouvre les câbles des enceintes, les interconnexions ou le cordon secteur n'est pas fissurée. Si la DEL d'alimentation clignote toujours ambre quand vous branchez le HK 3700/3770 et essayez de le rallumer, apportez le récepteur à un centre de service Harman Kardon agréé pour demander assistance. Pour éteindre le récepteur, appuyez sur le commutateur marche/arrêt de la façade ou appuyez sur le bouton Power OFF (arrêt) de la télécommande. Si le HK 3700/3770 reste débranché, tous les paramètres programmés, y compris la configuration du système et les stations radio préréglées sont conservés indéfiniment.
Le volume peut être ajusté en tournant le bouton de la façade (dans le sens horaire pour augmenter le volume ou dans le sens trigonométrique pour diminuer le volume), ou en appuyant sur les boutons de commande du volume de la télécommande. Le volume est affiché sous la forme de nombres négatifs en décibels (dB) sous le point de référence de 0 décibel. À la différence de certaines commandes de volume d'autres produits, 0 dB représente le volume maximal du récepteur HK 3700/3770. Bien qu'il soit physiquement possible d'augmenter le volume à un niveau supérieur, ceci peut endommager votre ouïe et vos enceintes. Dans le cas de certains contenus audio dynamiques, même 0 dB peut être trop fort et endommager l'équipement. Le HK 3700/3770 est conçu pour reproduire l'audio avec une distorsion minimale. Cette clarté peut vous faire penser que votre audition et l'équipement peuvent supporter des volumes plus élevés. Nous vous mettons en garde contre les niveaux de volume élevés.
Pour couper temporairement toutes les enceintes et le casque, appuyez sur le bouton Mute (silence) de la télécommande du récepteur stéréo. Tout enregistrement en cours ne sera pas affecté. Si les sorties de déclenchement de caisson de graves sont utilisées, la coupure du son éteint l'amplificateur du caisson de graves pour économiser l'énergie. Le message MUTE (silence) apparaît sur l'affichage comme rappel. Pour rétablir l'audio normal, appuyez à nouveau sur le bouton Mute (silence) ou ajustez le volume. L'extinction du HK 3700/3770 met également fin à la coupure du son sur le récepteur.
2. Appuyez sur le bouton Menu. 3. Sélectionnez le menu Option avec les boutons de navigation haut et bas puis appuyez sur OK. 4. Appuyez sur OK quand le message Force pairing (forcer l'association) apparaît. 5. Utilisez le menu d'association Bluetooth de l'appareil que vous voulez connecter au HK3770. Le système apparaît sous le nom HK3770_BT dans la liste des appareils Bluetooth disponibles. REMARQUE : si vous voulez connecter un appareil différent ou nouveau, recommencez la totalité du processus depuis la première étape. REMARQUE : les commandes Lecture/Arrêt/Pause/Avance rapide/Recul rapide/Précédent/Suivant sont supportées par le HK3770 avec les appareils compatibles Bluetooth. Ces commandes peuvent être exécutées avec les boutons de commande de transport de la télécommande. Ces commandes dépendent des différents modèles de téléphones. REMARQUE : sur certains modèles de téléphones, le bouton Pause sert également à reprendre la musique après une pause. Le bouton de lecture n'a pas de fonction.

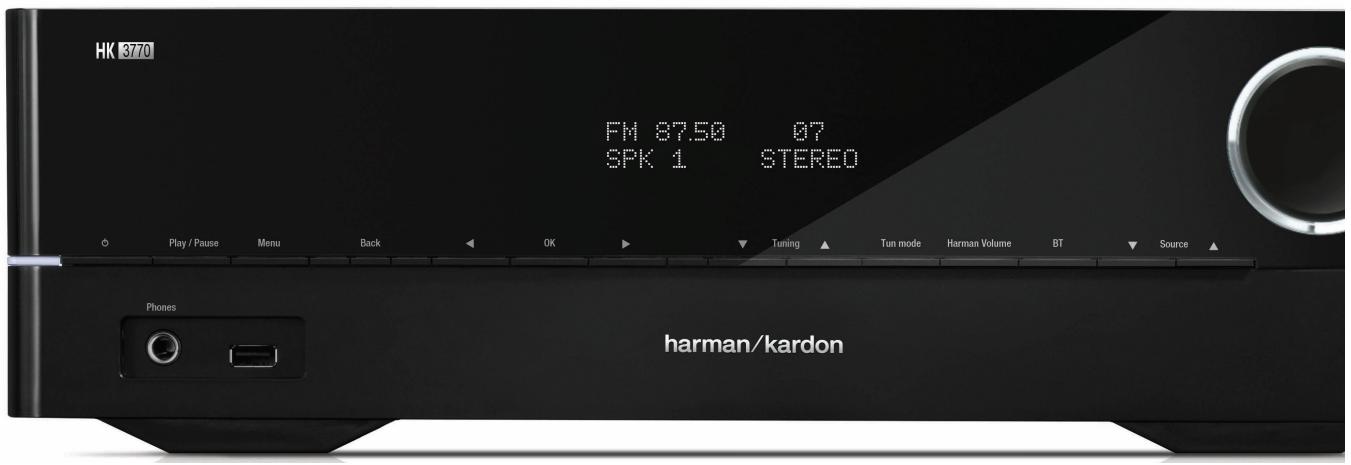

Les stations radio peuvent être sélectionnées par l'un des moyens suivants : 1. Si vous connaissez la valeur de la fréquence, entrez-la directement en appuyant d'abord sur le bouton Direct de la télécommande puis en utilisant les touches numériques. 2. Après avoir programmé des stations préréglées (voir ci-dessous), entrez directement le numéro du préréglage (1 à 30) avec la télécommande ou utilisez les boutons gauches et droits du pavé de navigation ou les boutons suivants et précédents pour parcourir la liste des préréglages. 3. En mode de syntonisation automatique (utilisez le bouton de mode de syntonisation de la façade ou appuyez longtemps sur le bouton OK de la télécommande pour sélectionner AUTO ou Manual (manuel)), utilisez les boutons haut et bas du pavé de navigation de la télécommande ou les boutons de syntonisation de la façade pour parcourir les stations dans le sens choisi jusqu'à ce qu'une station offrant une puissance acceptable soit détectée. 4. En mode de syntonisation manuelle (utilisez le bouton de mode de syntonisation de la façade ou appuyez longtemps sur le bouton OK de la télécommande pour sélectionner AUTO ou Manual (manuel)), chaque pression sur les boutons haut et bas du pavé de navigation de la télécommande ou sur les boutons de syntonisation de la façade sélectionne l'incrément de fréquence suivant dans la direction sélectionnée. 5. Appuyez sur le bouton Preset Scan (balayage des préréglages) de la télécommande pour parcourir rapidement les stations préréglées. Le tuner s'arrête cinq secondes sur chaque fréquence avant de se syntoniser sur le préréglage suivant. Appuyez à nouveau sur le bouton Preset Scan (balayage des préréglages) pour sélectionner la station courante et arrêter le balayage. Mémoriser une station dans l'un des 30 prérèglages : 1. Syntonisez sur la station désirée. 2. Appuyez sur la touche MEM de la télécommande. 3. Utilisez les touches numériques pour entrer le numéro de préréglage désiré. Le pavé de navigation de la télécommande peut également être utilisé en mode radio. Les boutons haut/bas sélectionnent les stations radio.
2. Appuyez sur le bouton source USB de la télécommande. 3. Utilisez le pavé de navigation de la télécommande pour parcourir les fichiers. Si votre lecteur contient plusieurs dossiers, utilisez les boutons haut et bas pour les parcourir, sélectionnez-en un puis appuyez sur OK pour l'ouvrir. 4. Sélectionnez un fichier pour commencer sa lecture. Les informations ID3 sont affichées. REMARQUES : •
WMA stockés d'autre appareils compatibles DLNA branchés sur le même réseau. DLNA est un protocole de partage de fichiers qui crée un pont entre le récepteur stéréo et d'autre appareils du même réseau qui contiennent des médias audio. DLNA est reconnu par les PC supportant le partage de fichiers de Windows Media Player, Windows Media Center ou Intel Media Server ainsi que par d'autres appareils. •
Le récepteur stéréo ne peut pas se connecter aux flux qui requièrent une inscription sur leur site ou un autre type d'interaction avant d'accéder à la diffusion. Si le récepteur stéréo ne peut pas se connecter à un flux, le message Not Connected (non connecté) apparaît brièvement et l'écran de radio Internet reste pratiquement vide. Flux préréglés Vous pouvez mémoriser au total 30 flux dans les préréglages. Si vous voulez mémoriser le flux actuellement diffusé dans un préréglage, appuyez sur le bouton MEM de la télécommande. Utilisez les touches numériques pour entrer le numéro de préréglage désiré. Ces flux sont accessibles depuis l'élément de menu Presets (préréglages). Pour créer une liste de favoris : 1. Connectez-vous sur www.radioharmankardon.com depuis votre ordinateur. 2. Entrez l'identificateur vTuner de votre récepteur stéréo (l'identificateur vTuner se trouve dans l'écran Help (aide) du menu principal de la source vTuner) et créez un compte. Les favoris que vous sélectionnez sur le site Web seront disponibles sur le récepteur stéréo.

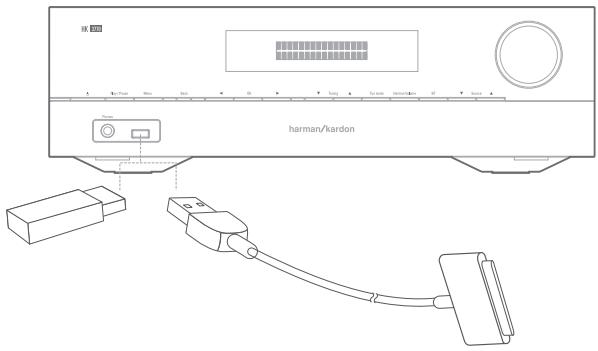

Si vous branchez un iPod, iPhone ou iPad à la prise USB de façade du récepteur stéréo, vous pouvez lire des fichiers audio sur votre système audio haute qualité en utilisant le CNA 24 bits/192 kHz intégré, commander l'iPod, iPhone ou iPad avec la télécommande du récepteur stéréo ou les commandes de façade et charger l'iPod, iPhone ou iPad. Pour avoir les dernières informations de compatibilité, consultez notre site Web : www.harmankardon.com
Lorsqu'une sélection est lue, le titre de la chanson et l'icône de mode de lecture apparaissent sur l'affichage des messages.
Si une mise à niveau logicielle est publiée pour votre récepteur stéréo, les instructions d'installation seront disponibles dans la section de support du produit du site Web ou auprès du service clientèle de Harman Kardon. Vous pouvez alors utiliser ce sous-menu pour installer la mise à niveau du logiciel. IMPORTANT : pendant une mise à niveau logicielle, n'éteignez pas le récepteur stéréo et n'utilisez pas ses commandes. Sinon le récepteur stéréo pourrait être endommagé définitivement.

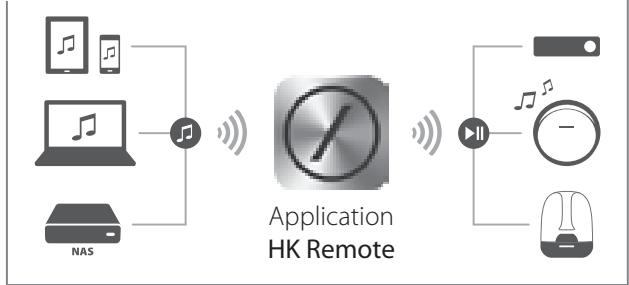

HK Remote Si votre récepteur stéréo HK 3700/3770 ne fonctionne pas conformément à vos attentes, vérifiez si le problème est traité dans cette section avant d'appeler votre distributeur ou de contacter un représentant de Harman/Kardon.
L'appareil ne fonctionne pas quand le commutateur d'alimentation est basculé sur marche Aucun son du récepteur
• Vérifiez que le cordon secteur est branché sur une prise sous tension. • Vérifiez si la prise est commandée par un commutateur. • Vérifiez que toutes les connexions des entrées et des enceintes sont fermes. • Appuyez sur le bouton Mute (silence). • Augmentez le volume. • Appuyez sur le sélecteur de source approprié. • Appuyez sur les boutons Speaker 1 ou Speaker 2 (enceintes 1/2).
• Vérifiez les connexions des câbles des enceintes au récepteur et aux enceintes et recherchez les court-circuits.
• Changez les piles de la télécommande.
Le son des sources audio est déformé
• Éloignez l'appareil ou l'antenne des ordinateurs, éclairages fluorescents, moteurs ou autres appareils électriques. • Branchez aux entrées phono uniquement un appareil de type platine avec une cellule à aimant mobile, ou une platine avec cellule à bobine mobile avec préamplificateur phono. • N'utilisez pas de platine avec une autre entrée qu'une entrée phono, sauf si elle a une cellule à aimant mobile et inclut un préamplificateur phono.
ENTRÉES / SORTIES NUMÉRIQUES Non 1 coaxiale / 2 optiques FONCTIONS ETHERNET / USB / DIFFUSION Oui Oui Fait pour iPhone 5, iPhone 4S, iPhone 4, iPhone 3GS, iPad (3ème et 4ème générations), iPad 2, iPad, iPad mini, iPod touch (2ème à 5ème générations) et iPod nano (4ème à 7ème générations).
