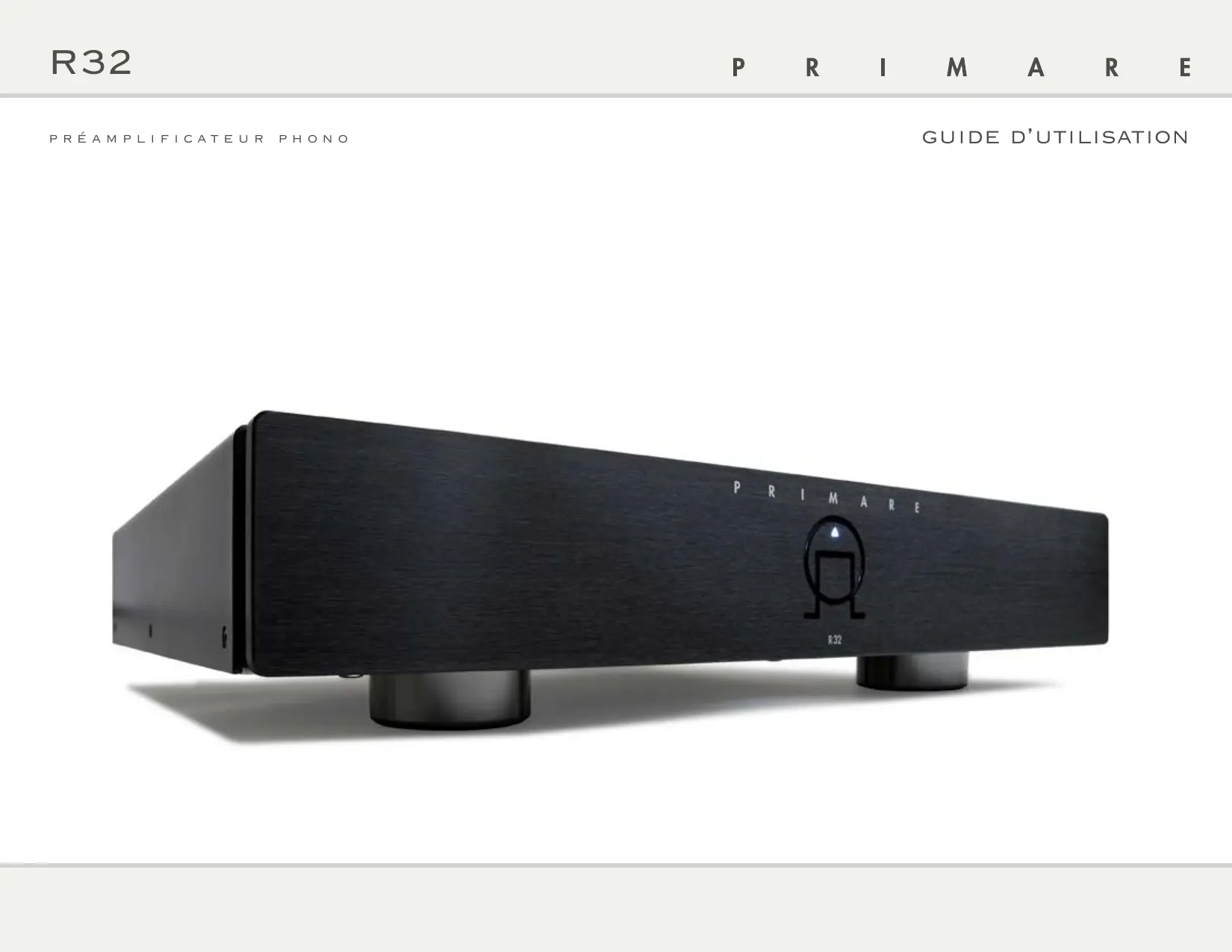

MODE D'EMPLOI R32 PRIMARE
PRÉAMPLIFICATEUR PHONO
GUIDE D'UTILISATION
Bienvenue !

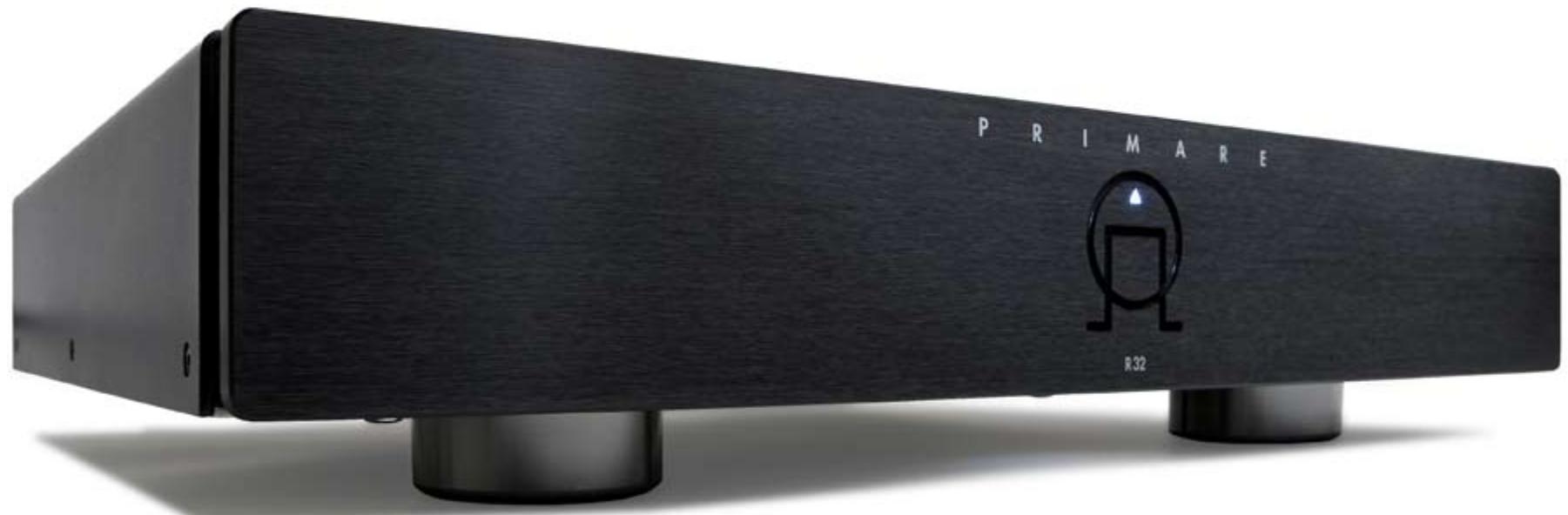

Bienvenue avec le Préamplificateur Phono R32 ! Le R32 est l'interface idéale entre la sortie à bas niveau d'une cellule MM / MC et les entrées de niveau ligne d'un système de hi-fi.
Mise en route
Installez votre appareil au R32 en quatre étapes simples :
Le R32 est livré avec les accessoires suivants :
Cable secteur
Si le câble n'est pas dans l'emballage, contactez votre revendeur. Nous recommandons que vous conserviez l'emballage au cas où vous auriez à transporter l'appareil.
Le R32 accepte soit (gain 41,5 dB) soit une cellule à bobine mobile (gain 62 dB).
Lorsque vous utilisez à faible niveau de sortie, une augmentation du gain de 5 dB supplémentaires est possible au moyen d'un cavalier interne à l'appareil. Voir les informations complémentaires à la page 4.

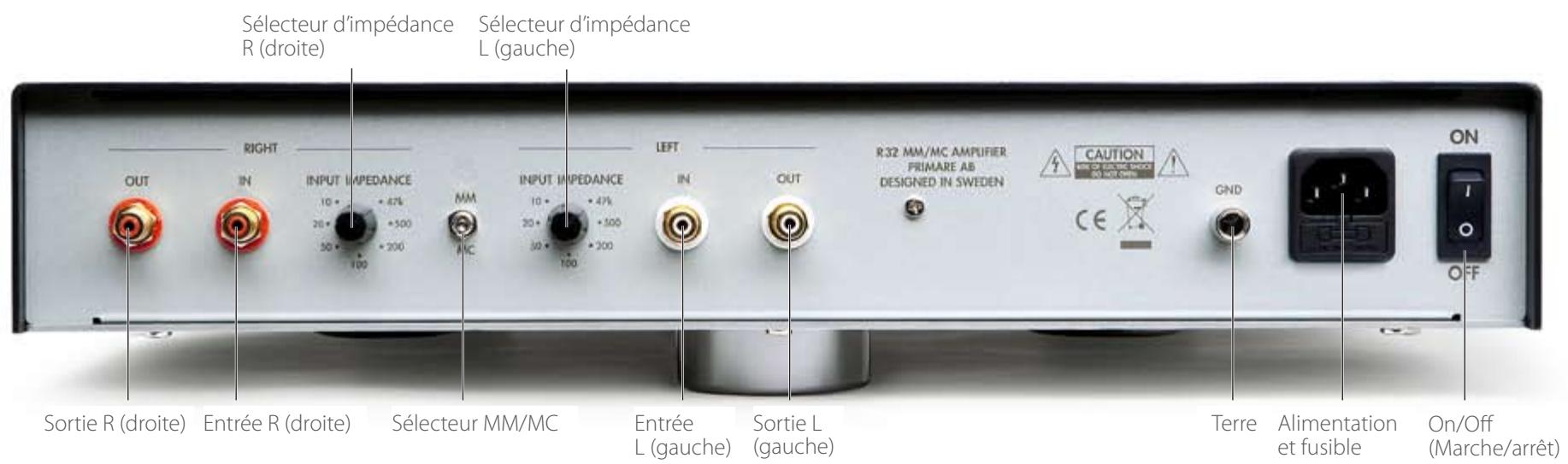

- Réglez le sélecteur MM / MC sur la position appropriée à votre cellule.
L'impédance d'entrée peut être réglée sur les valeurs suivantes pour correspondre à la cellule et au préamplificateur.
10 Ω, 20 Ω, 50 Ω, 100 Ω, 200 Ω, 500 Ω ou 47 kΩ
Réglez le sélecteur d'impédance d'entrée sur la position appropriée à votre cellule.
Si aucune de ces options ne correspond exactement à l'impédance de la cellule, CHOISISSEZ la valeur la plus proche qui donne le meilleur son.
Connectez la cellule sur les entrées RCA.
Utilisez des câbles RCA stéréo de haute qualité.
Si la platine offre une connexion à la terre, connectez-la à la borne de terre du préamplificateur pour minimiser le ronflement.
3. Connecter à un préamplificateur
Connectez les sorties du R32 aux entrées appropriées de niveau ligne d'un préamplificateur ou processeur.
Utilisez des câbles RCA stéréo de haute qualité.
4 branches de l'alimentation
- Connectez la prise d'alimentation située sur le panneau arrière au cordon secteur fourni avec l'appareil. Si le câble ne rentre pas dans votre prise secteur, contactez le revendeur pour en demander un autre.
- Allumez l'appareil en utilisant l'interrupteur situé sur le panneau arrière.
Après un moment de préchauffage de 5 secondes, le voyant sur le panneau avant s'allume, indiquant que le R32 est prêt à l'emploi.
AVERTISSEMENT : Avant de brancher l'appareil sur le secteur, vérifiez que la tension indiquée sur la plaque signalétique au dos de l'appareil correspond à la tension disponible sur votre lieu d'utilisation.
S'il y a une différence, ne branchez pas l'appareil au secteur et demandez conseil auprès de votre revendeur.
AVERTISSEMENT : Débranchez toujours l'appareil du secteur avant de connecter ou de déconnecter tout câble.
Caractéristiques
Conception totalement analogue.
Chemin de signal à couplage direct avec un servo CC pour supprimer toute dérive CC.
Transformateur secteur R-core audiophile à faible ronflement.
Coupure et établissement du son commandés par relais.
Sorties
Type
2 RCA
Impedance
100Ω
Entrées
Type
2 RCA
Impedance
Commutable : 10 Ω, 20 Ω, 50 Ω, 100 Ω, 200 Ω, 500 Ω ou 47 kΩ
Performances
Gain
MM 41,5 dB, MM avec cavalier 46,5 dB, MC 62 dB
THD+N
(Taux de distorsion harmonique + Bruit)
MM < 0,02 %, MC < 0,05 %
Rapport signal sur bruit
20 Hz - 20 kHz, non pondéré.
MM -70 dB, MC -60 dB
Général
Alimentation
100 V ±10 %, 120 V ±10 % ou 230 V ±10 % selon la région.
Consommation d'énergie en marche :
11,5W
Dimensions
430 × 380 × 95 mm (L × P × H)
Poids
8.5kg
Couleurs
Noir ou Titane
De sortie
Pour une utilisation avec une cellule à aimant mobile à très faible niveau de sortie, le R32 peut être réglé pour offrir un gain supplémentaire de 5 dB.
Éteignez le R32 et débranchez le câble d'alimentation. Dévissez les vis du couvercle du R32 en utilisant une clé Allen et enlevez le couvercle. Déplacez les cavaliers pour qu'ils court-circuitent les liaisons des positions JPI01 et JPI du circuit imprimé :
- Remettez le couvercle.
Copyright et remerciements
Copyright © 2010 Primare AB. Tous droits réservés.
Primare AB, Renvägen 1, SE-352 45 Växjö, Suède.
http://www.primare.net Édition : R32/1
Les informations contenues dans ce manuel sont supposées être exactes au moment de leur édition. Elles peuvent toutefois être modifiées sans préavis en raison de notre politique d'amélioration continue et n'engagent pas la responsabilité de Primare AB.
Primare est une marque de Primare AB.
Ce manuel est produit par Human-Computer Interface Ltd, http://www.interface.co.uk
Conformité de la sécurité
Ce produit a été conçu conformément à la norme internationale de sécurité électrique IEC 60065.
Attention
ATTENTION : Pour réduire le risque de choc électrique, ne pas démonter le capot (ou le panneau arrière). L'appareil ne contient aucun composant réparable par l'utilisateur. Confier toute réparation à un centre de service qualifié.
MISE EN GARDE : Afin de réduire les risques d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ni à l'humidité.
MISE EN GARDE : Au Canada et aux États-Unis, pour éviter tout choc électrique, la lame la plus large de la prise doit correspondre à la large fente de la fiche ; insérer entièrement la prise dans la fiche.
Ce produit est conçu et fabriqué conformément aux normes de sécurité et de qualité. Toutefois, vous devez respecter les précautions d'installation et d'utilisation suivantes :
I. Veillez à respecter tous les avertissements et toutes les instructions.
Avant la mise en marche de cet appareil, veuillez lire l'ensemble des instructions concernant la sécurité et le fonctionnement. Conservez ce manuel pour toute référence ultérieure et prenez en considération qui s'y trouvent ainsi que ceux sur l'appareil.
2. Eau et humidité
La proximité de l'eau et de l'électricité risque d'être très dangereuse. Ne pas utiliser l'appareil près d'une source d'eau, telle qu'une baignoire, un lavabo, un évier ou un baquet, dans un sous-sol humide ou près d'une piscine, etc.
3. Objets et liquides
Aucun objet ni liquide ne doit être introduit par les fentes et ouvertures se trouvant sur l'unité. Des objets remplis de liquides, tels que des vases, ne doivent pas être placés au-dessus de l'appareil.
4. Ventilation
L'appareil ne doit pas être placé sur un lit, un canapé, un tapis ou une surface similaire, ni dans une bibliothèque ou un meuble fermé qui pourraient bloquer les fentes d'aération. Pour garantir une bonne ventilation à
Le symbole de l'éclair à l'intérieur d'un triangle équilatéral est destiné à alerter l'utilisateur de la présence de pièces sous tension non isolées dans le produit, d'une magnitude pouvant constituer un risque d'électrocution.
Le symbole du point d'exclamation dans un triangle équilatéral sert à avertir l'utilisateur que d'importants conseils de fonctionnement et de maintenance sont fournis dans ce manuel de l'utilisateur.
Pour l'appareil, nous recommandons une distance minimale de 50 mm sur les côtés et au-dessus de l'appareil.
5. Chaleur
L'appareil ne doit pas être placé à côté de flammes nues ou de sources de chaleur, telles que des radiateurs, poêles ou autres appareils (dont les amplificateurs) produisant de la chaleur.
6. Climat
L'appareil a été conçu pour être utilisé dans des climats modérés.
7. Meubles et supports
N'utilisez qu'un meuble ou un support recommandé pour les équipements audio. Si l'équipement est posé sur un meuble mobile, il faut le déplacer avec beaucoup d'attention pour éviter tout renversement.
8. Nettoyage
Débranchez l'appareil de la prise secteur avant de le nettoyer.
Le boîtier ne doit être nettoyé qu'à l'aide d'un chiffon doux, humide et non pelucheux. N'utilisez pas de solvants ou de produits chimiques pour le nettoyage.
Nous recommandons de ne pas utiliser d'aérosols ou de vernis d'entretien pour meubles car ils risquent de laisser des traces blanches.
9. Sources d'alimentation
Cet appareil doit être branché au secteur à l'aide du cordon d'alimentation fourni. Pour mettre l'appareil hors tension, vous devez débrancher le câble d'alimentation. Assurez-vous que la prise d'alimentation est facilement accessible.
L'unité doit être reliée à une alimentation électrique telle que décrite dans les consignes d'utilisation ou celle marquée sur l'appareil.
Ce produit est un appareil de classe I, il doit être mis à la terre.
L'interrupteur est unipolaire. Même si l'interrupteur est en position hors tension, l'appareil n'est pas complètement déconnecté du circuit électrique.
10. Protection du cordon d'alimentation
Le cordon d'alimentation doit être disposé de manière à ce qu'on ne marche pas dessus ou qu'il ne soit pas écrasé par des objets placés dessus ; faites particulièrement attention aux fiches, aux raccordements et aux endroits où les fils sortent de l'appareil.
I. Mise à la terre
Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit modifié.
12. Lignes électriques
Évitez que les antennes extérieures soient placées à côté de lignes électriques.
13. Périodes de non-utilisation
Si l'unité est équipée d'un mode veille, une petite quantité de courant continue à traverser l'appareil. Débranchez la prise secteur si l'unité ne va pas être utilisée pendant une longue période.
14. Odeur anormale
Lors de l'utilisation, s'il y a apparition de fumée ou une odeur anormale, éteignez l'appareil et retirez immédiatement la prise secteur. Contactez immédiatement votre revendeur.
15. Service après-vente
N'essayez pas de faire des réparations autres que celles décrites dans ce manuel. Tout autre entretien doit être effectué par un technicien qualifié.
16. Dommages exigeant l'intervention d'un service qualifié
Cette unité devrait être réparée par un technicien qualifié dans les cas suivants :
A. Le cordon d'alimentation ou la prise ont été endommagés, ou B. Un corps étranger ou un liquide a pénétré à l'intérieur de l'appareil, ou C. L'appareil a été exposé à l'eau, ou D. L'appareil semble ne pas fonctionner normalement ou ses performances se sont dégradées, ou E. L'appareil a subi une chute ou son châssis est endommagé.
