I32 - Amplificateur intégré PRIMARE - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Amplificateur intégré audiophile
Marque	Primare
Modèle	I32
Dimensions (L x P x H)	430 x 420 x 106 mm
Poids	11 kg
Alimentation	90 V - 5% à 240 V +5%, 50/60 Hz
Consommation en veille	0,2 W
Consommation en marche	31 W
Classe d'amplification	Classe D UFPD (Ultra Fast Power Device)
Gain	26 dB constant
Réponse en fréquence	10 Hz - 20 kHz ±0,5 dB
Distorsion harmonique	<0,05 % (20 Hz - 20 kHz, 10 W sous 8 Ω)
Rapport signal/bruit	-100 dBv
Entrées symétriques	2 x XLR, impédance 36 kΩ
Entrées asymétriques	3 x RCA, impédance 36 kΩ
Sortie préamplificateur	1 x RCA, impédance 94 Ω
Sortie déclenchement	12 V, 1 x Trigger out
Port de commande	1 x RS232
Télécommande	C23 avec piles AAA incluses
Affichage	Écran lumineux avec 3 niveaux + extinction
Réglage du volume	0 (silence) à 79 (maximum)
Balance	Réglable de -9 (gauche) à +9 (droite)
Entrée secteur	IEC standard, câble fourni
Couleurs disponibles	Noir ou titane
Nettoyage	Chiffon doux non peluché, sans solvants

FOIRE AUX QUESTIONS - I32 PRIMARE

Comment brancher les enceintes sur l'I32 ?

Utilisez des câbles d'enceinte avec fourches, fiches banane ou fils dénudés. Branchez le fil rouge sur la borne rouge (+) et le fil noir sur la borne noire (-). Pour les fils dénudés, desserrez la borne, insérez le fil et revissez fermement.

Quelles sont les entrées disponibles ?

L'I32 dispose de 2 entrées symétriques XLR (IN1, IN2) et 3 entrées asymétriques RCA (IN3, IN4, IN5). Un module multimédia en option peut ajouter des entrées supplémentaires.

Comment régler le volume ?

Tournez le bouton VOLUME sur la façade ou appuyez sur les touches +/- de la télécommande. Le volume s'affiche de 0 (silence) à 79 (maximum).

Comment changer la luminosité de l'écran ?

Appuyez sur la touche DIM de la télécommande pour parcourir les trois niveaux de luminosité et l'extinction totale. L'écran s'estompe après quelques secondes et revient au niveau choisi lors d'une pression sur une touche.

Comment régler la balance ?

Appuyez sur BAL/ST sur la télécommande, puis tournez le bouton VOLUME ou utilisez les touches fléchées. La valeur s'affiche de 00LR-9 (gauche) à 9LR00 (droite), 00LR00 étant le centre.

Comment personnaliser le nom des entrées ?

Accédez au menu de configuration en appuyant longuement sur le bouton MENU. Sélectionnez l'entrée (Input), puis Alias. Utilisez les touches pour choisir chaque lettre (max 6 caractères) et validez avec SELECT.

Comment réinitialiser l'I32 aux paramètres d'usine ?

Dans le menu de configuration, sélectionnez Factory DF. Confirmez en choisissant Yes avec le sélecteur puis appuyez sur SELECT. Attention : tous les réglages personnalisés seront effacés.

Comment utiliser l'I32 avec un lecteur CD Primare CD32 ?

Branchez le câble de déclenchement de TRIG OUT (I32) à TRIG IN (CD32) et réglez le CD32 sur TRIG ON. Branchez le câble infrarouge de IR OUT (I32) à IR IN (CD32) et réglez le CD32 sur IR BACK. Ainsi, les deux appareils se mettent en marche/veille simultanément et partagent les réglages d'écran.

Quelle est la procédure pour optimiser la phase de l'alimentation ?

Pour un son optimal, assurez-vous que la broche sous tension du câble secteur soit raccordée à la broche de gauche (en regardant le dos de l'appareil) sur le connecteur électrique. Cela améliore la phase et la qualité sonore.

Quels sont les consignes de sécurité importantes ?

Débranchez toujours l'appareil avant de connecter ou déconnecter un câble. N'ouvrez pas le capot : il ne contient aucune pièce réparable par l'utilisateur. Évitez l'eau, l'humidité et les sources de chaleur. Utilisez un chiffon doux pour le nettoyage. Assurez une ventilation d'au moins 50 mm autour de l'appareil.

MODE D'EMPLOI I32 PRIMARE

AMPLIFICATEUR INTEGRE AUDIOPHILE

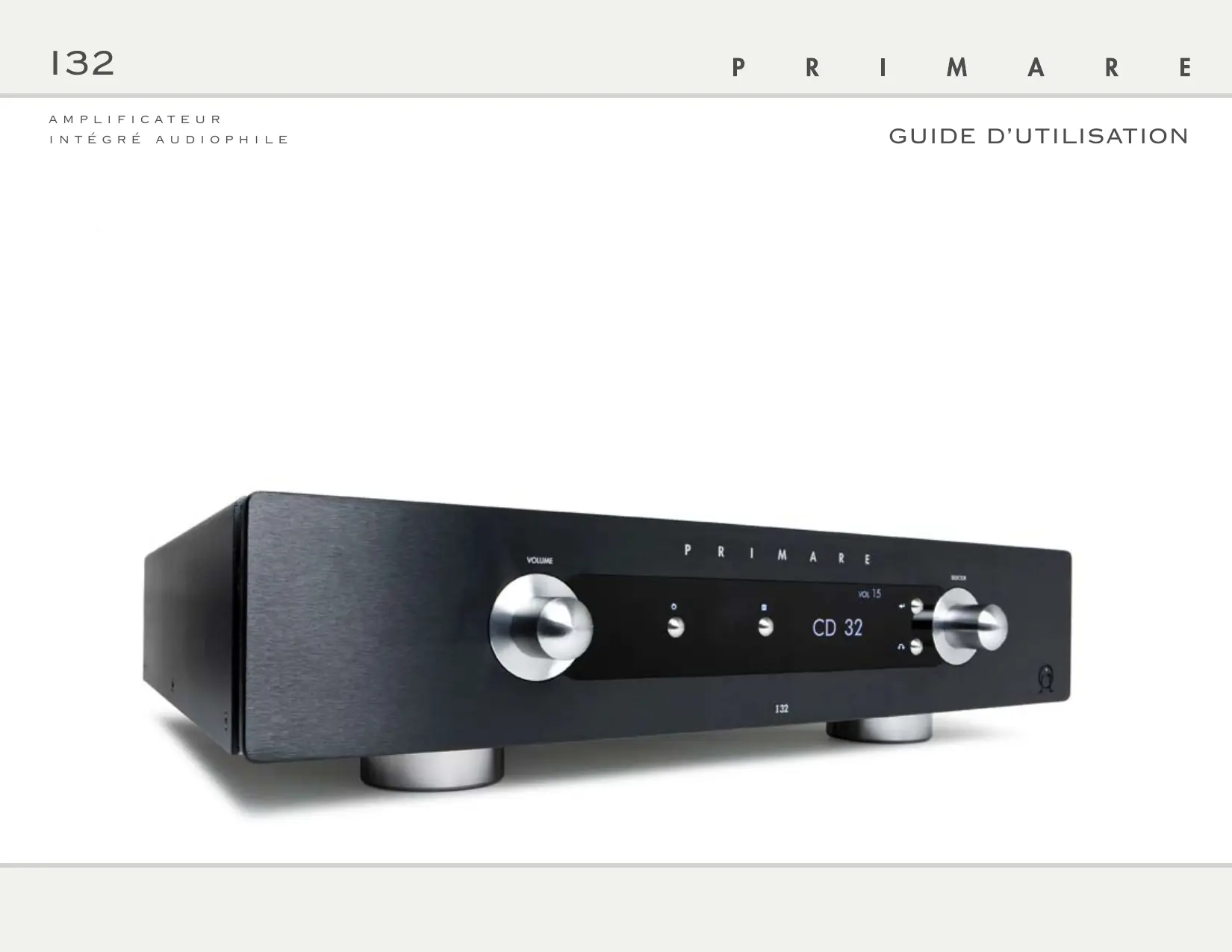

GUIDE D'UTILISATION

Bienvenue!

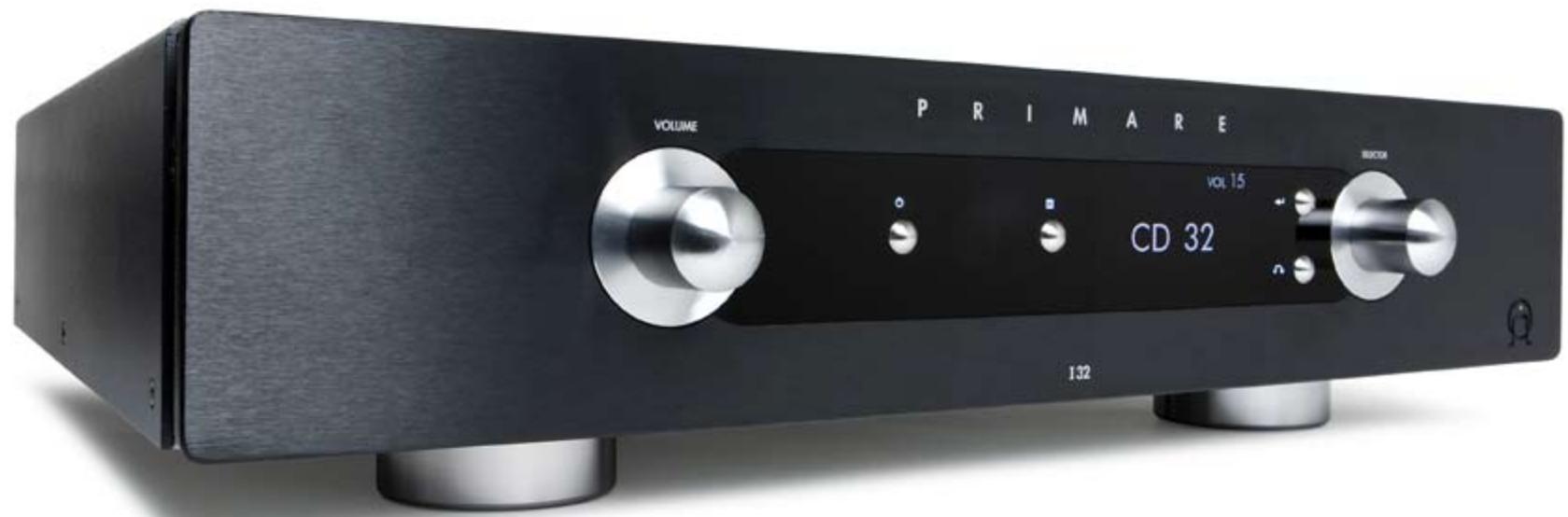

Bienvenue sur le Primare 132! Amplificateur intégré perfectionné, l'132 est conçu pour s'intégrer parfaitement à toute installation audio domestique.

Mise en ROUTE

Installez-vous I32 en quatre étapes simples :

L'32 est livré avec les accessoires suivants :

Cable secteur. Cable infrarouge. Cable de déclenchement. - Télécommande C23. Deux piles pour la télécommande.

Si l'un de ces articles manque, veuillez contacter votre revendeur. Nous vous conseillons de conserver l'emballage pour vous en servir s'il vous faut transporter l'appareil.

2 Branches les enceintes

L'132 est donc pour un raccordement direct sur une paire d'enceintes - Branchez le fil rouge de chaque enceinte sur la prise rouge portant l'indication + et le fil noir de chaque enceinte sur la prise noire portant l'indication -.

Les bornes peuvent prendre des câbles d'enceintes avec fourches, fiches banane ou fils dénudés.

Pour raccorder des fils dénudés, desserrez la borne, passez le fil dénudé par le trou du boulon de la borne et bloquez le fil en vissant fermement la borne.

3 Raccordez les entrees

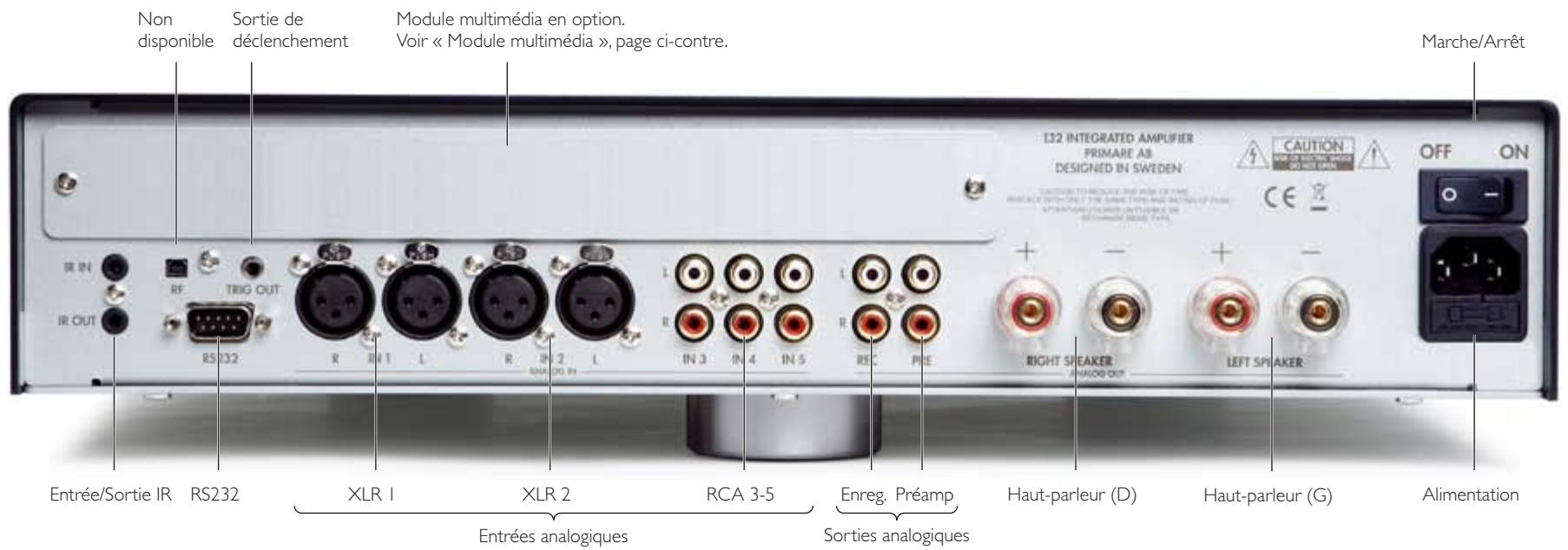

Vous pouvez brancher deux sources symétriques et jusqu'à trois sources asymétriques sur les trois entrées analogiques au dos de l'appareil.

Entrées symétriques

Raccordez les entrées symétriques IN1 et IN2 à des sources symétriques, le lecteur CD CD32 de Primare par exemple, à l'aide de câbles XLR de haute qualité.

Entrées asymétriques

Raccordez les entrées asymétriques IN3, IN4 et IN5 à des sources asymétriques, à l'aide de câbles RCA de haute qualité.

Module多媒体

Le module multimédia, en option, propose des entrées supplémentaires. Grâce à lui, il est possible de faire passer des fichiers à partir d'internet, d'un NAS ou d'un ordinateur, le contenu de radios internet et des sources audio-numériques à partir d'appareils tels qu'un lecteur CD, un smartphone, un lecteur baladeur ou un boîtier satellite.

Pour en savoir plus, veuillez consulter la documentation livrée avec le module.

4 Branches l'alimentation

• Branchez une extrémité du cable d'alimentation livre avec l'132 sur la prise située au dos de l'appareil, et branchez l'autre extrémité sur une prise secteur.

Si ce câble n'est pas adapté à vos prises de courant, veuillez vous adresser à votre revendeur pour obtenir un autre câble.

Remarque : Voir Phase, page 8, pour découvrir la façon d'obtenir une qualité de son optimale à partir de votre I32.

AVERTISSEMENT: Débranchez toujours l'132 du secteur avant de connecter ou déconnecter tout câble.

Utilisez l'interrupteur au dos de l'appareil pour mettre l'132 en marche.

Le voyant veille s'allume sur la façade de l'appareil.

Pour passer du mode veille au mode marche

• Appuyez sur le bouton O sur l'appareil ou sur la télécommande.

L'écran affiche :

puis la source sélectionnée ainsi que le niveau du volume.

Appuyez sur le bouton pour remettre l'appareil en mode veille.

Utilisation de l'I32

Cette page explique comment utiliser votre I32, à l'aide des fonctions disponibles, à partir de la façon de l'appareil ou de la télécommande.

Volume

Réglage du volume.

Standby

Permet de mettre l'132 sur veille, ou de le mettre en marche à partir du mode veille.

Menu

Exercez une pression prolongée sur ce bouton pour afficher le menu de configuration.

Sur le menu de configuration : modifier un paramètre.

Sur le menu de configuration : permet d'annuler la modification d'un paramètre, ou d'enregistrer un nom.

Sélecteur

Sélection d'une entrée.

Sur le menu des paramètres généraux : sélection d'un paramètre.

Selection de SOURCE

L'I32 propose cinq entrées au besoin. Elles sont à l'origine intitulées de INI à IN5, mais vous pouvez changer ces noms pour les faire correspondre aux sources de votre installation. Voir rubrique « Pour nommer une source » page 6.

Pour sélectionner une source

Tournez le SELECTEUR jusqu'à ce que la source soit indiquée sur l'écran de l'appareil, par exemple :

• Vous pouvez également utiliser les boutons à ou▼ de la télécommande pour passer d'une source à l'autre, ou les boutons de 1 à 5 sur la télécommande pour sélectionner la source qui convient.

Reglage du volume

L'32 vous permet de régler le volume de 0 (silence) à 79 (maximum).

Pour régler le volume

• Tournez le bouton VOLUME sur l'appareil ou appuyez sur les touches + ou - (ou les touches ou ) de la télécommande.

Le niveau de volume s'affiche sur l'écran de l'appareil, comme illustré ci-dessous :

Reglage DELA

L'ECRAN

Pour changer le niveau de luminosité de l'écran de l'appareil

• Appuyez sur le bouton DIM de la télécommande pour passer en revue les trois niveaux d'éclairage et le niveau nul.

L'éclairage de l'écran s'estompe au bout de quelques secondes et revient au niveau de luminosité sélectionné dès que vous appuyez sur un bouton.

Reglagedela balance

Vous pouvez modifier la balance du son entre les canaux gauche et droit pour modifier la position de l'image stéréo.

Pour régler la balance

• Appuyez sur la touche BAL/ST de la télécommande.

L'écran de l'appareil affiche la valeur de réglage actuelle de la balance : 00LR-9 correspond à la position la plus à gauche, 00LR00 correspond au centre, et 9LR00 correspond à la position la plus à droite.

• Tournez le bouton de VOLUME sur la façade de l'appareil, ou utilisez les touches ou de la télécommande.

La valeur de réglage actuelle de la balance s'affiche sur l'écran, comme ceci :

Utilisation de la telecommande

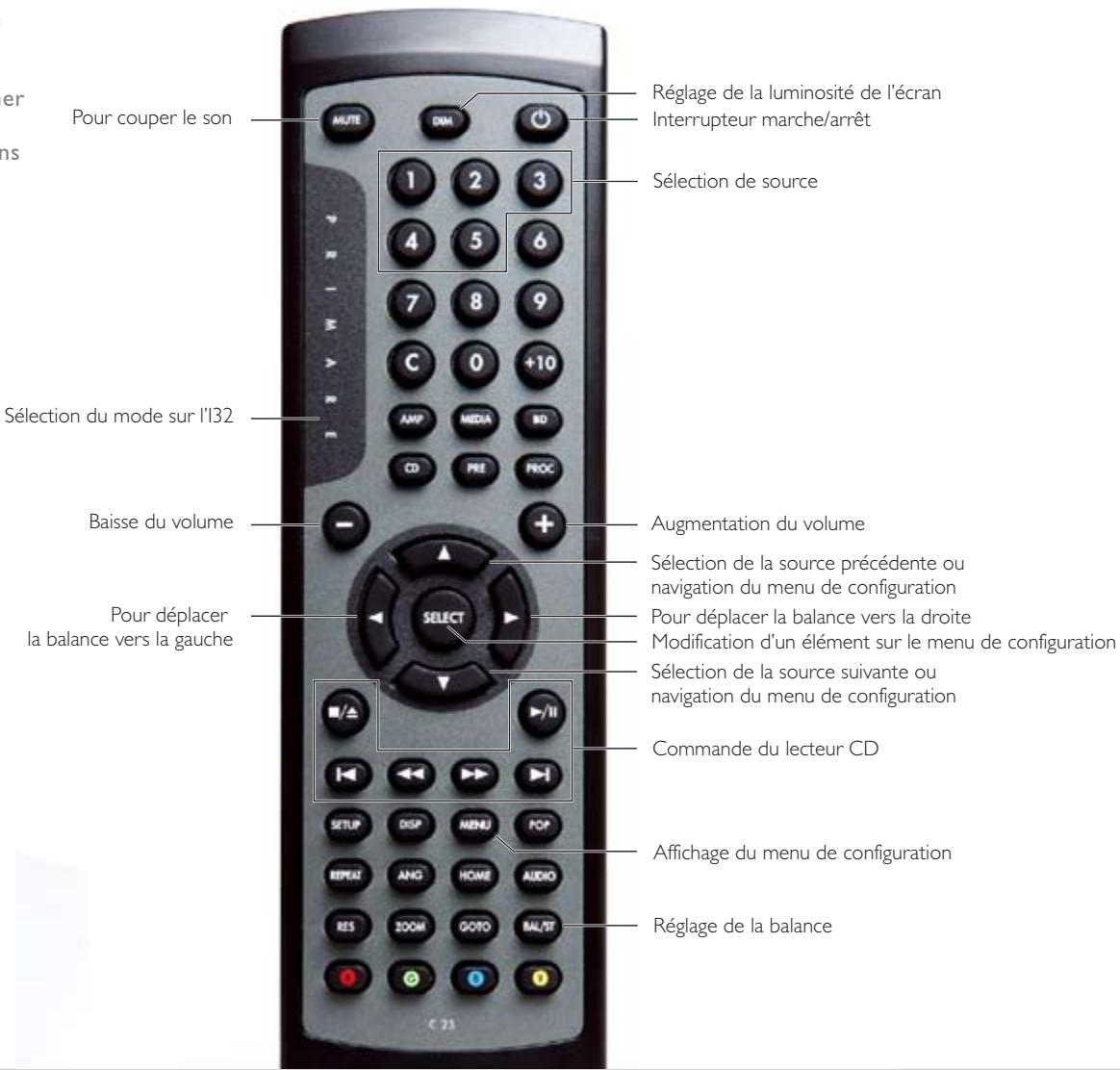

Cette page explique comment utiliser la télécommande C23 pour faire fonctionner l'132 et comment installer les piles dans la télécommande.

Mise en PLACE des PILES

Avant d'utiliser la télécommande, vous devez insérer deux piles AAA livrées avec la C23.

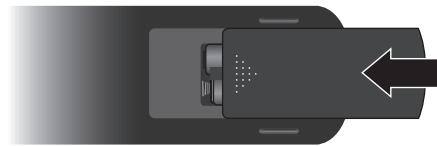

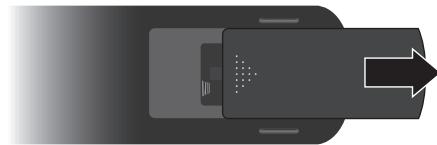

• Faites glisser avec soin le couvercle situé au dos de la télécommande :

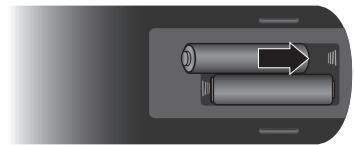

• Insérez les deux piles, en veillant à respecter les pôles indiqués au fond du compartiment des piles :

Réinsérez le couvercle jusqu'à ce qu'il soit enclenché :

Remarque: Pour remplacer les piles, utilisez uniquement des piles alcalines de type AAA, LR03, ou équivalentes.

Pensez à protéger l'environnement au moment de vous débarrasser des piles usagées.

Configuration des parametres

À partir du menu de configuration générale de l'132, vous pouvez personnaliser les entrées correspondant aux appareils source de votre installation. Il vous permet également de configurer certaines fonctionnalités générales de l'132.

Pour accéder au menu de configuration

Exercez une pression prolongée sur le bouton sur l'appareil, ou utilisez le bouton MENU de la télécommande.

Le menu de configuration s'affiche :

Pour passer d'un paramètre à l'autre

• Tournez le bouton SELECTIONEUR sur l'appareil ou utilisez les touches ou de la télécommande.

L'option sélectionnée est mise en surbrillance :

Pour modifier un paramètre

• Appuyez sur le bouton sur l'appareil ou sur la touche SELECT de la télécommande.

La valeur actuelle est inscrite en surbrillance :

Pour changer la valeur du paramètre, tournez le bouton SELECTEUR sur la façons de l'appareil, ou utilisez les touches ou de la télécommande.

Dès que vous modifiez le paramètre, la nouvelle valeur s'affiche sur le menu :

• Appuyez sur le bouton sur l'appareil ou sur le bouton SELECT de la télécommande pour sauvegarder la valeur définie.

Pour quitter le menu de configuration

Exercez une pression prolongée sur le bouton sur l'appareil, ou appuyez sur la touche MENU de la télécommande.

Personalisation des entrees

Les quatre premiers éléments du menu de configuration vous permettent de personnaliser les cinq entrées et de les adapter aux sources de votre installation.

Sélection d'une source

Réglez le paramètre Input sur le numéro de l'entrée que vous souhaitez personnaliser :

Les éléments suivants vous permettent de personnaliser les réglages de cette source :

Pour supprimer la source de la liste des appareils source, vous pouvez placer l'option Status sur Disabled (désactivée).

Alias vous permet d'attribuer à chaque source un nom d'une longueur maximum de six lettres ou chiffres. Voir rubrique suivante.

Source balance you permit de personnaliser la balance de cette source, entre 0 et 9 dans un ou dans l'autre.

Source offset you permét de régler le volume relatif de la source, entre +10 et -10.

Pour nommer une source

• Mettez l'option Alias en surbrillance, puis appuyez sur le bouton sur l'appareil, ou appuyez sur le bouton SELECT de la télécommande.

L'éditeur de nom s'affiche :

• Tournez le bouton SELECTIONEUR sur l'appareil, ou utilisez les touches ou de la télécommande pour sélectionner la première lecture.
• Appuyez sur le bouton ↓ sur l'appareil ou bien sur le bouton SELECT de la télécommande pour confirmer la sélection :

• Procédez de la même manière pour les autres lettres.
• Appuyez sur le bouton • sur l'appareil. Le nouveau nom s'affiche alors en face de la source :

Le menu de configuration vous permet également de personnaliser le volume et la balance de départ, sur lesquels l'32 se positionne à chaque mise en marche, ainsi que le volume maximum.

Pour régler le volume de départ

Réglez l'option Volume default sur le niveau de volume de votre choix :

Pour régler la balance de démarrage

Réglez l'option Master bal sur le niveau de balance de votre choix:

Pour régler le niveau maximum

Réglez l'option Volume max sur le niveau de volume maximum que vous ne voulez pas dépasser :

Definition d'un niveau fixesur l'entree 5

L'entrée 5 (Input 5) peut être réglée de manière à ce que l'amplification des principaux canaux d'un processeur de son surround soit optimale, avec un réglage du volume à partir du processeur.

Remarque : Il est ainsi possible d'obtenir une puissance de volume optimale.

• Positionnez l'option Input5 du menu de configuration sur SSP.

Reglage del'entree infrarouge

Si vous souhaitez commander l'132 avec la télécommande dirigée vers la façade de l'appareil, choisissez Front sur l'option IR input, ou Back pour le commander par l'entrée infrarouge située au dos de l'appareil :

Si vous l'avez réglé sur Back, vous pouvez le remettre sur Front à partir du menu de configuration en utilisant les commandes en façade.

Reinitialiser L'132

Si vous le souhaitez, vous pouvez rétablir les paramètres d'usine de l'32.

Attention: une réinitialisation efface tous les réglages et les noms définis par vos soins.

Pour rétablir les paramètres d'usine

• Mettez l'option Factory DF en surbrillance et appuyez sur le bouton sur l'appareil, ou sur le bouton SELECT de la télécommande pour la sélectionner.

Le message suivant s'affiche :

• Tournez le bouton SELECTIONTEUR sur l'appareil ou appuyez sur la touche de la télécommande, pour permettre Yes (Oui) en surbrillance.
• Appuyez sur le bouton sur l'appareil, ou sur le bouton SELECT de la télécommande, pour effectuer la réinitialisation de l'32.

Si vous decide de ne pas effectuer la réinitialisation, mettez No (Non) en surbrillance et confirmez en appuyant sur le bouton sur l'appareil, ou sur le bouton SELECT de la télécommande.

Specifications techniques

L'132 utilise une technologie d'alimentation UFPD exclusive offrant beaucoup de puissance pour une distorsion minime, avec une fonction de veille à faible consommation et donc écologique.

Amplificateur de classe D de type UFPD (Ultra Fast Power Device)

Gain en boucle constant de 26 dB sur l'ensemble du spectre audio

Alimentation PFC (Contrôle de facteur de puissance)

Sortie préamplificateur

RCA, impédance 94 Ω

RCA, impédance 94 Ω

ENTREES

Entrées symétriques

2 XLR, impédance 36 kΩ

Entrées asymétriques

3 RCA, impédance 36 kΩ

Gain

26 dB

Réponse en fréquence

de 10Hz à 20kHz -0,5 dB

<0,05%, de 20 Hz à 20 kHz, 10 W à 8 Ω

Rapport signal-bruit

-100 dBv

Commande

Sortie de déclenchement 12V

1 RS232

Alimentation

90V-5%à240V+5%

Consommation électrique

Surveille:0,2W

En marche : 31 W

Dimensions

430× 420× 106mm (LxPxAH)

Poids

11kg

Couleur

Noir ou titane

Informations supplementaires

Les consignes suivantes vous permettront d'obtenir une qualité de son optimale sur votre I32, et expliquent comment l'utiliser en association avec un CD32.

Le son peut énormément varier selon la phase de l'alimentation.

Veillez à ce que la broche sous tension du câble électrique soit raccordée à la broche de gauche, lorsqu'on regarde le dos de l'appareil, sur le connecteur électrique.

RODAGE

Le son de votre Primare commencera à s'améliorer au bout d'une période de rodage d'environ 24 heures.

Vous pourrez également constater une qualité de son légèrement supérieur après au moins trois jours d'utilisation.

RS232 et

L'entrée RS232 vous permet de brancher l'I32 sur un système de contrôleur. Pour en savoir plus, veuillez vous adresser à Primare ou consulter le site www.primare.net.

L'entrée de déclenchement permet de mettre l'I32 en marche par l'intermédiaire d'un autre appareil, un CD32 par exemple.

Avec un CD32

Votre I32 est un partenaire idéal pour le lecteur CD C32 de Primare. Pour obtenir un résultat optimal, raccordez les deux appareils l'un à l'autre à l'aide des deux câbles livrés avec l'I32 :

Raccordement du câble de déclenchement

Le câble de déclenchement garantit une mise en marche ou une mise sur veille du CD32 lorsque vous appuyez sur le bouton situé sur la façade de l'32.

• Branchez le cable de déclenchement de la prise TRIG OUT de l'132 sur la prise TRIG IN du CD32.
• Réglez le CD32 sur TRIG ON.

Raccordement du câble infrarouge

Le câble infrarouge garantit un fonctionnement synchronisé sur les deux appareils des boutons DIM et 0.

Définissez le même niveau de luminosité d'écran sur l'132 et sur le CD32. - Branchez le cable infrarouge de la prise IR OUT de l'I32 sur la prise IR IN du CD32. Réglez le CD32 sur IR BACK.

Pour en savoir plus sur la configuration des paramètres TRIG ON et IR BACK, veuillez consulter le guide d'utilisation du CD32.

Copyright et remerciements

Copyright © 2010 Primare AB. Tous droits réservés.

http://www.primare.net Édition : 132/1

L'information dans ce manuel est supposée être juste au moment de l'édition. Mais ces informations peuvent changer sans préavis en raison de notre politique d'amélioration continue et n'engage pas la responsabilité de Primare AB.

Primare est une marque de Primare AB.

Ce manuel est produit par Human-Computer Interface Ltd, http://www.interface.co.uk

Conformité de la sécurité

Ce produit a été conçu conformément à la norme internationale de sécurité électrique IEC60065.

Attention

ATTENTION: Pour réduire le risque de choc électrique, ne pas déposer le capot (ou le panneau arrêté). L'appareil ne contient aucun composant réparable par l'utilisateur. Confier toute réparation à un centre de service qualifié.

MISE EN GARDE: Afin de réduire les risques d'incendie ou de choc électrique, n'exposez pas cet appareil à la pluie ni à l'humidité.

MISE EN GARDE: Au Canada et aux États-Unis, pour éviter tout choc électrique, la lame la plus large de la prise doit correspondre à la large fente de la fiche; insérer entièrement la prise dans la fiche.

Ce produit est conçu et fabriqué conformément aux normes de sécurité et de qualité. Toutefois, vous devez respecter les précautions d'installation et d'utilisation suivantes :

I. veillez à respecter tous les avertissements et toutes les instructions.

Avant la mise en marche de cet appareil, veuillez lire l'ensemble des instructions concernant la sécurité et le fonctionnement. Conservez ce manuel pour toute référence ultérieure et prenez en considération tous les avertissements qui s'y trouvent ainsi que ceux sur l'appareil.

2. Eau et humidité

La proximité d'eau et d'électricité risque d'être très dangereuse. Ne pas utiliser l'appareil près d'une source d'eau, telle qu'une baignoire, un lavabo, un évier ou un baquet dans un sous-sol humide ou près d'une piscine, etc.

3. Objets et liquides

Aucun objet ni liquide ne doit être introduit par les fentes et ouvertures se trouvant sur l'unité. Des objets remplis de liquides, tels que des vases, ne doivent pas être placés au-dessus de l'appareil.

4. Ventilation

L'appareil ne devrait pas être placé sur un lit, un canapé, un tapis ou une surface semblable ou dans une bibliothèque ou un meuble fermé qui peuvent bloquer

Le symbole de l'éclair à l'intérieur d'un triangle équilatéral est destiné à alerter l'utilisateur de la présence de pièces sous tension non isolées dans le produit, d'une magnitude pouvant constituer un risque d'électrocution.

Le symbole du point d'exclamation dans un triangle équilatéral sert à avertir l'utilisateur que d'importants conseils de fonctionnement et de maintenance sont fournis dans ce manuel de l'utilisateur.

les fentes d'aération. Pour garantir une bonne ventilation à l'appareil, nous recommandons une distance minimale de 50mm sur les côtés et au-dessus de l'appareil.

5. Chaleur

L'appareil ne doit pas être placé à côté de flammes nues ou de sources de chaleur, telles que des radiateurs, poêles ou autres appareils (dont les amplificateurs) produisant de la chaleur.

6. Climat

L'appareil a été conçu pour être utilisé dans des climats modérés.

7. Meubles et supports

N'utilisez qu'un meuble ou un support recommandé pour les équipements audio. Si l'équipement est posé sur un meuble mobile, il faut le déplacer avec beaucoup d'attention pour éviter tout renversement.

8. Nettoyage

Débranche l'appareil de la prise secteur avant de le nettoyer.

Le boîtier ne doit être nettoyé qu'à l'aide d'un chiffon doux humidifié et non peluché. N'utilise pas de solvants ou produits chimiques pour le nettoyage.

Nous recommandons de ne pas utiliser d'aérosols ou de vernis d'entretien pour meubles car ils risquent de laisser des traces blanches.

9. Sources d'alimentation

Cet appareil doit être branché au secteur à l'aide du cordon d'alimentation fourni. Pour mettre l'appareil hors tension, vous devez débrancher le câble d'alimentation. Assurez-vous que la prise d'alimentation est facilement accessible.

L'unité devrait être reliée à une alimentation électrique telle que décrite dans les consignes d'utilisation ou celle marquée sur l'appareil.

Ce produit est un appareil de classe I, il doit être mis à la terre.

L'interrupteur est unipolaire. Même si l'interrupteur est en position hors tension, l'appareil n'est pas complètement déconnecté du circuit électrique.

10. Protection du cordon d'alimentation

Le cordon d'alimentation doit être disposé de manière à ce qu'on ne marche pas dessus ou qu'il soit écrasé par des objets placés dessus; faites particulièrement attention aux fiches, aux raccordements et aux endroits où les fils sortent de l'appareil.

Des précautions doivent être prises afin d'éviter que le système de mise à la terre de l'appareil ne soit modifié.

12. Lignes électriques

Évitez que les antennes extérieures ne soient placées à côté de lignes électriques.

13. Périodes de non utilisation

Si l'unité est équipée d'un mode veille, une petite quantité de courant continue à traverser l'appareil. Débranchez la prise secteur si l'unité ne va pas être utilisée pour une longue période.

14. Odeur anormale

Lors de l'utilisation, s'il y a apparition de fumée, ou une odeur anormale, éteignez l'appareil et retirez immédiatement la prise secteur. Contactez immédiatement votre revendeur.

15. Service après vente

N'essayez pas de faire des réparations autres que celles décrites dans ce manuel. Tout autre entretien doit être effectué par un technicien qualifié.

16. Dommages exigeant l'intervention d'un service qualifié

Cette unité devrait être réparée par un technicien qualifié dans les cas suivants :

A. Le cordon d'alimentation ou la prise ont été endommagés, ou B. Un corps étranger ou un liquide a pénétré à l'intérieur de l'appareil, ou C. l'appareil a été exposé à l'eau, ou D. l'appareil semble ne pas fonctionner normalement ou ses performances se sont dégradées, ou E. l'appareil a subi une chute ou son chassin est endommagé.

LE SON ET LA VISION DE SCANDINAVIE

POUR PLUS D'INFORMATIONS SUR NOS PRODUITS, VISITEZ PRIMARE.NET
