Type de produit	Déclencheur radio sans fil
Caractéristiques techniques principales	Compatible avec les systèmes de flash et appareils photo, portée jusqu'à 300 mètres, fréquence de fonctionnement 344 MHz
Alimentation électrique	Fonctionne avec 2 piles AA
Dimensions approximatives	8,3 cm x 5,1 cm x 2,5 cm
Poids	Environ 150 g
Compatibilités	Compatible avec la plupart des appareils photo reflex numériques et des flashs
Type de batterie	Piles alcalines ou rechargeables AA
Tension	1,5 V par pile
Puissance	Consommation faible, durée de vie des piles prolongée
Fonctions principales	Déclenchement à distance, mode de synchronisation haute vitesse
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter l'exposition à l'humidité
Pièces détachées et réparabilité	Disponibilité limitée des pièces, consulter le fabricant pour les réparations
Informations générales utiles	Vérifier la compatibilité avec votre matériel avant l'achat, garantie de 1 an

FOIRE AUX QUESTIONS - MINITT1 POCKETWIZARD

Comment puis-je allumer le POCKETWIZARD MINITT1 ?

Pour allumer le POCKETWIZARD MINITT1, appuyez sur le bouton d'alimentation situé sur le côté de l'appareil jusqu'à ce que le voyant LED s'allume.

Pourquoi mon POCKETWIZARD MINITT1 ne se connecte-t-il pas à mon appareil photo ?

Vérifiez que le câble de synchronisation est correctement branché et que le mode de déclenchement est réglé sur 'récepteur' sur le MINITT1. Assurez-vous également que votre appareil photo est compatible avec le POCKETWIZARD.

Comment recharger la batterie du POCKETWIZARD MINITT1 ?

Utilisez le câble de recharge fourni pour connecter le POCKETWIZARD MINITT1 à un port USB. La lumière LED clignotera pendant la charge et deviendra fixe une fois complètement chargée.

Mon POCKETWIZARD MINITT1 ne se déclenche pas, que faire ?

Assurez-vous que le POCKETWIZARD est correctement configuré en mode émetteur ou récepteur selon votre utilisation. Vérifiez également que la batterie est chargée et que les connexions sont sécurisées.

Comment changer les canaux sur le POCKETWIZARD MINITT1 ?

Pour changer le canal, utilisez le bouton de sélection sur le côté de l'appareil. Appuyez sur le bouton jusqu'à ce que le canal souhaité s'affiche sur l'écran LED.

Le POCKETWIZARD MINITT1 fonctionne-t-il à l'intérieur ?

Oui, le POCKETWIZARD MINITT1 fonctionne à l'intérieur, mais il peut y avoir des interférences dues aux murs et autres obstacles. Assurez-vous d'être dans une zone dégagée pour de meilleurs résultats.

Quelle est la portée maximale du POCKETWIZARD MINITT1 ?

La portée maximale du POCKETWIZARD MINITT1 est d'environ 300 mètres en plein air, sans obstacles. La portée peut être réduite en intérieur ou en présence d'interférences.

Comment réinitialiser le POCKETWIZARD MINITT1 aux paramètres d'usine ?

Pour réinitialiser le POCKETWIZARD MINITT1, maintenez enfoncé le bouton d'alimentation pendant environ 10 secondes jusqu'à ce que la lumière LED s'éteigne puis se rallume.

Que faire si mon POCKETWIZARD MINITT1 ne charge pas ?

Vérifiez le câble de recharge et le port USB. Essayez de charger l'appareil avec un autre câble ou un autre port USB. Si le problème persiste, contactez le support technique.

Où puis-je trouver le manuel d'utilisation du POCKETWIZARD MINITT1 ?

Le manuel d'utilisation du POCKETWIZARD MINITT1 est disponible sur le site officiel de PocketWizard dans la section 'Support' ou 'Téléchargements'.

MODE D'EMPLOI MINITT1 POCKETWIZARD

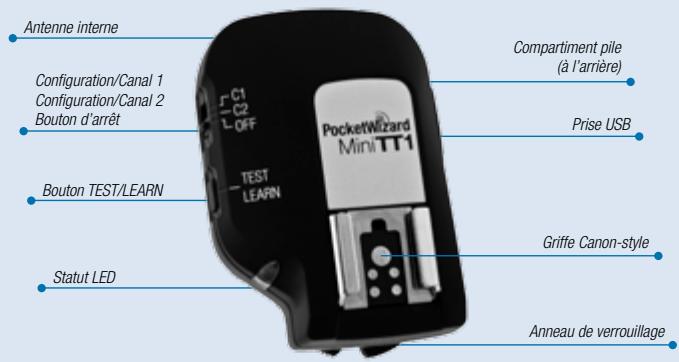

MiniTT1™/FlexTT5™ pour canon

340.00 - 354.00 MHz, US FCC/IC

433.42 - 434.42 MHz, CE

IMPORTANT: Les fréquences radio US FCC/Canada NE SONT PAS

compatibles avec les fréquences radio CE ou du Japon, et vice versa.

Pour plus d'informations sur les fréquences, visitez

Merci de lire attentivement ce Guide Rapide avant

utilisation. Visitez www.PocketWizard.com/support afin

de télécharger le Manuel de l'Utilisateur et le Service

PocketWizard.

Configuration:

Votre nouveau PocketWizard fonctionne grâce à un logiciel très sophistiqué appelé ControlTL et qui peut être configuré en fonction de vos besoins en utilisant le Service PocketWizard Utility. Vous pouvez télécharger ce service sur www.PocketWizard.com/support/downloads.

Enregistrement :

Le logiciel ControlTL a été créé pour être "Future Proof" et il sera donc mis à jour régulièrement. Merci d'enregistrer votre produit en ligne afin d'être averti dès qu'une mise à jour est disponible.

Tous les appareils doivent être ETEINTS avant de les connecter. Un déclenchement involontaire pourrait se produire.

La première exposition après initialisation des connexions ou de la mise en marche pourrait ne pas être correcte. La première prise est always a une mise de calibrage. Faites deux essais.

Vérifiez le manuel d'utilisation de votre appareil photo ou de votre flash. Le mode de fonctionnement est identique pour la plupart des fonctions de base dans les systèmes Canon ou PocketWizard.

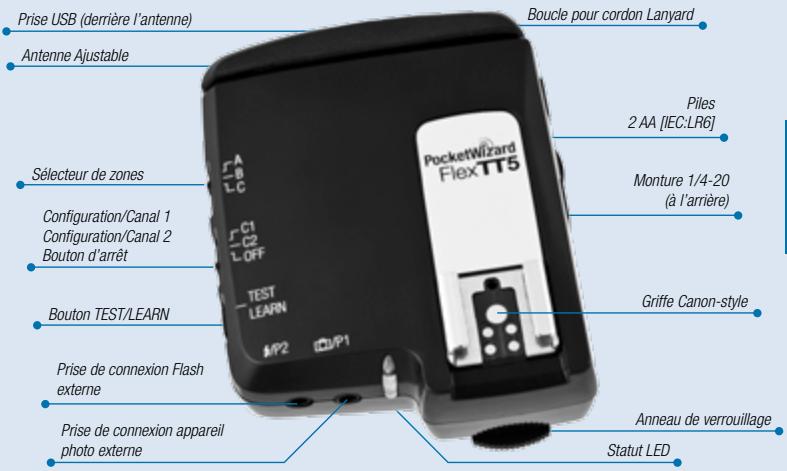

Vous pouvez utiliser un FlexTT5 comme transmetteur à la place d'un MiniTT1 dans tous les cas.

Assurez-vous que toutes les radios PocketWizard sont branchées au même canal PocketWizard. Le canal PocketWizard replace le canal Canon. Consultez la section Mode APPRENTISSAGE (LEARN Mode).

Appareil sans flash

1. Insérez le Transmetteur MiniTT1 dans l'appareil.
2. Insérez le Flash Speedlite dans l'émetteur-récepteur FlexTT5. Répétez pour chaque Speedlite. Tous les flashes E-TTL externes seront traités comme une zone de lumière.
3. Assurez-vous que toutes les radios PocketWizard sont sur le même canal et se déclenchent normalement.

Ce mode correspond à l'utilisation d'un Canon ST-E2 (mode non-ratio) ou 580EX (I ou II, master mode, flash principal éteint, non-ratio) dans la griffe de l'appareil.

Appareil avec flash

1. Insérez le transmetteur MiniTT1 dans l'appareil.
2. Insérez le flash Canon 580EX Speedlite dans la radio MiniTT1.
3. Insérez le Speedlite dans l'émetteur-récepteur FlexTT5. Répétez l'opération pour chaque Speedlite. Tous les flashes E-TTL seront traités comme une zone de lumière.
4. Assurez-vous que toutes les radios PocketWizard sont sur le même canal et se déclenchent normalement.

Appareil avec flash

1. Insérez le transmetteur MiniTT1 dans l'appareil.
2. Insérez le flash Canon 580EX Speedlite dans la radio MiniTT1. Mettez le flash Speedlite sur MASTER = ON. Autorisez les groupes ou zones secondaires pour chaque instruction de flash. Le transmetteur Canon Speedlite ST-E2 peut également être utilisé.
3. Branchez la radio externe FlexTT5 sur la zone ou le groupe secondaire du ratio Canon désiré (A, B, C) en utilisant le commutateur du FlexTT5.
4. Insérez le flash Speedlite dans l'émetteur-récepteur du FlexTT5. Mettez le flash Speedlite sur le mode régulier E-TTL (et non pas SLAVE ou MASTER). Répétez l'opération pour chaque flash Speedlite externe. Tous les flashes E-TTL branchés au même groupe ou à la même zone secondaire seront traités comme une zone de lumière.
5. Ajustez les ratios en utilisant les commandes MASTER du flash Speedlite.
6. Assurez-vous que toutes les radios PocketWizard sont sur le même canal et se déclenchent normalement.

IMPORTANT: Les flashes Canon branchés sur SLAVE = ON et connectés aux radios FlexTT5 voient le mode secondaire automatiquement désactiver, mais ils continuent à fonctionner correctement comme secondaires. Configurez le groupe ou la zone secondaire Canon désiré(e) avec le commutateur du FlexTT5. Le canal PocketWizard remplace le canal Canon.

L'ISO, l'ouverture, la compensation de l'exposition du flash (FEC), et les autres configurations permettront une bonne recherche d'exposition à travers le système ControlTL de PocketWizard.

Flash externe "manuel sans fil" avec transmetteur 580EX II

Les systèmes Canon "Configurer la sortie Flash pour chaque seconde" ou "Manuel sans fil" permettent de configurer un flash externe selon le degré manuel souhaité à partir du MASTER flash. Les 580EX originaux ou des flashes plus ancients ne sont pas en mesure de réaliser cette fonction à travers les radios ControlTL. Vérifiez les instructions de votre flash avant de désirer le mode "Manuel sans fil". Suivez les étapes de la section ratio afin de configurer vos radios ControlTL pour qu'elles fonctionnent avec ce mode.

Flash externe avec ou sans flash e-ttl sur l'appareil photo

1. Insérez le transmetteur MiniTT1 dans l'appareil photo.
2. Si vous le souhaitez, insérez le flash Canon E-TTL Speedlite dans la radio MiniTT1.
3. Assurez-vous que toutes les radios PocketWizard sont sur le même canal et se déclenchent normalement.

Note: Les flashes manuels externes ne sont pas pris en compte pour l'exposition par le E-TTL.

Consultez le Service PocketWizard Utility afin d'utiliser HyperSync™ et d'explorer des vitesses plus rapides que la X-sync. Visitez le www.PocketWizard.com pour plus d'information.

Les canaux peuvent être appris à travers le Service PocketWizard Utility (recommandé) ou depuis n'importe quel transmetteur PocketWizard :

IMPORTANT: Maintenir les radios à une distance minimale de 60 cm pendant la phase d'apprentissage.

1. Allumez la radio MiniTT1 ou FlexTT5 et sélectionnez le canal d'apprentissage : C.1 ou C.2.
2. Gardez le bouton TEST appuyé pendant quelques secondes jusqu'à ce que le voyant LED clignote de couleur amber, puis relâchez le bouton TEST.
3. Gardez le bouton TEST appuyé brièvement sur la radio transmettant l'information (MiniTT1, FlexTT5, Plus II ou MultiMAX). Lorsque le voyant LED clignote en vert, le canal est appris. Le flash connecté peut se déclencher pendant l'APPRENTISSAGE.

1 clignotement vert = Canal Low Standard appris (de 1 à 16, incluant de Plus 1 à 4) 2 clignotements vert = Canal High Standard appris (de MultiMAX 17 à 32)

3 clignotements vert = Canal ControlTL appris

Pour les systèmes externes E-TTL, apprenez d'abord à la radio MiniTT1 à être utilisée comme transmetteur principal, puis utilisez-la pour former toutes les unités FlexTT5.

Les radios MiniTT1 et FlexTT5 déclenchent le ControlTL et les déclencheurs Standard chaque fois qu'elles sont activées. Pour que le E-TTL fonctionne, le canal ControlTL doit être appris. Si vous ne voyez que 1 ou 2 clignotements verts et que vous souhaitez le E-TTL, recommencez avec la radio MiniTT1 ou FlexTT5. Attendez 3 clignotements verts afin de vous assurer que le canal ControlTL est appris.

Pour apprendre tous les canaux Standard des radios, utilisez un transmetteur Standard comme radio principale pour l'apprentissage des autres radios, avec la radio MiniTT1 comme transmetteur principal.

Afin d'éviter un déclenchement inattendu des flashes par les radios externes qui ont déjà appris ou mis des canaux en place, éteignez-les.

Mode auto-relay

Une radio FlexTT5 branchée à la griffe de l'appareil et connectée avec un cordon d'entraînement par moteur à P1 peut recevoir un déclenchement radio, déclencher l'entraînement par moteur de l'appareil qui, à son tour, déclenche un flash externe. Le canal utilisé comme relais de transmission est de 1 au-dessus du canal appris, sauf dans le cas d'une mise en place via le service PocketWizard Utility.

Exemple : Si vous apprenez le canal radio Standard de FlexTT5 n°3, la transmission de relais a lieu sur le canal Standard n°4.

Statut LED

Opération "Attente du déclencheur" normale = clignotement court toutes les 2 secondes.

La couleur du clignotement court normal indique le niveau de la batterie :
Vert	Batterie en bon état
Ambre	Attention - batterie faible
Rouge	Batterie très faible - changer immédiatement
Un voyant LED rouge constant avec TEST indique une transmission normale. (Maintenir appuyé 10 secondes pour démarrer l'apprentissage - voir le mode APPRENTISSAGE)
Un court clignotement rouge en même temps que le déclencheur indique une réception normale.

Un rapide clignotement rouge en dehors des phases de déclenchement ou en cas de demi-pression indique une erreur. Éteignez l'appareil, réinitialisez toutes les connexions et rallumez.

Redemarrage

REDEMARRAGE A: Pour basculer les canaux appris sur les canaux mis en place dans Utility, gardez le bouton TEST appuyé lorsque vous allumez. Si le voyant LED clignote vert deux fois, il faut réinitialiser. Relâchez le bouton TEST. Les paramètres avancés mis en place via le Service Utility sont enregistrées.

REDEMARRAGE B: Pour replacer tous les paramètres avances ou canaux par les paramètres PAR DEFAULT, gardez le bouton TEST appuyé lorsque vous allumez l'appareil pendant au moins 10 secondes. Lorsque levoyant LED clignote vert 4 fois, relâchéz.

B: paramètres avancés par défaut

C.1 = ControlTL canal 1, Standard canal 1 C.2 = ControlTL canal 2, Standard canal 2

Désactivation de l'HyperSync = -170 microseconds

Mode de désactivation de High Speed Sync (FP Flash Sync) = non autorisé

High Speed Sync (FP Flash Sync) commence à = 1/400

Mode veille du Flash externe TTL = désactivé

Mode de déclenchement basique = désactivé

Modèle d'appareil = Automatique

Mode Force TTL Master = activé

B: Paramètres avancés par défaut (continu)

FlexTT5 Uniquement :

Utilisation de ControlITL pour le canal Rx = activé

Mode Flash Idle Time Out = désactivé

Mode Transmetteur Seul = désactivé

Mode Bottom Shoe Désactivé = non autorisé

Toutes les configurations peuvent être obtenues en utilisant le service PocketWizard Utility disponible sur www.PocketWizard.com

Délai de déclenchement = 0 seconde - "fast as a wire" sur les appareils Canon compatibles, ~900 microseconds en Mode de Déclenchement Basique

Batteries: MiniTT1 = CR2450 ou CR2354 (une centaine d'heures)

FlexTT5 = 2 x AA (IEC: LR6) (60 heures)

Maximum FPS: Jusqu'à 12 (varie selon les appareils, l'utilisation de E-TTL réduit la FPS)

E-TTL & E-TTL II (DSLRR uniqueness, pas pour pellicule TTL)

Température de fonctionnement : Au-dessus de -15°C (5°F) et en-dessous de 50°C (120°F)

Température de conservation (sans pile) : Au-dessus de -30°C (-22°F)

et en-dessous de 85°C (185^)

Garantie

Ce produit PocketWizard est garanti pour une durée limitée de deux ans par le fabricant. Pour tout détail sur la garantie ou pour enregistrer votre produit, merci de vous rendre sur www.PocketWizard.com/support ou de contacter votre distributeur PocketWizard local. Les coordonnées du distributeur peuvent également être trouvées sur la page PocketWizard.com. Afin de recevoir une copie de la garantie de deux ans par le fabricant pour ce produit PocketWizard, envoyez-nous un courriel à [e-mail] ou bien écrivez à LPA Design, Inc., 41 IDX Drive, South Burlington, VT 05403, United States of America, Attn: Warranty.

Ce MiniTT1/FlexTT5 est compatible avec les produits Canon suivants :

Appareils photos DSLR :

1Ds Mark III, 1D Mark III, 1D Mark II N, 1Ds Mark II, 1D Mark II, 5D Mark II*, 5D, 50D, 40D, 30D, 20D, Rebel T1i/500D, Rebel XS/1000D, Rebel XSi/450D, Rebel XTi/400D, Rebel XT/350D

Unités de flash :

580EX II*, 580EX*, 430EX II, 430EX*, 270EX, 550EX*, 420EX*, 220EX*

D'autres flashes peuvent fonctionner en « mode de base de déclenchement » sans E-TTL.

Visitez www.PocketWizard.com

© 2009 LPA Design, Inc. Tous droits réservés. Les caractéristiques du produit et les specifications sont susceptibles de changer sans avertissement préalable. PocketWizard, ContOLTI, MiniTT1, FlexTT5, HyperSync, ZeroSync, Plus II et MultiMAX sont soit des marques ou des marques déposées de LPA Design, Inc. Toutes les autres marques contenues dans le présent document sont la propriété de leurs propriétaires respectifs.

Pour plus d'information sur ce produit, incluant le détail des caractéristiques, spécifications et manuel d'utilisateur, rendez-vous sur le www.PocketWizard.com.

Brevet US:5,359,375;7,437,063 & US et autres brevets en attente
