MODE D'EMPLOI MN2002 MAFIANUMERIQUE

www.mafianumerique.com

MN2002/MN2101 Manuel de l'utilisateur

TABLE DES MATIÈRES

Chapitre 1: DVR 2

Chapitre 2: Mise en 3

2.1 Face avant 3

2.1.1 4-Channel du panneau avant 3
2.1.2 8 - Channel du panneau avant 3

2.2 Panneau arriere 4

2.2.1 4 - Panneau arriere Channel 4
2.2.2 8 - Channel du panneau arrête 4

2.3 Contrôle à distance 5

Chapitre 3: Installation DVR 6

3.1 Installation du disque dur 6
Appareil photo de 3,2 et de la connexion du moniteur 6
3,3 Alimentation connexion 6

Chapitre 4: Boot DVR jusqu'à

4.1 Initialisation du système 7
4.2 Interface principale 7

Chapitre 5: Menu DVR

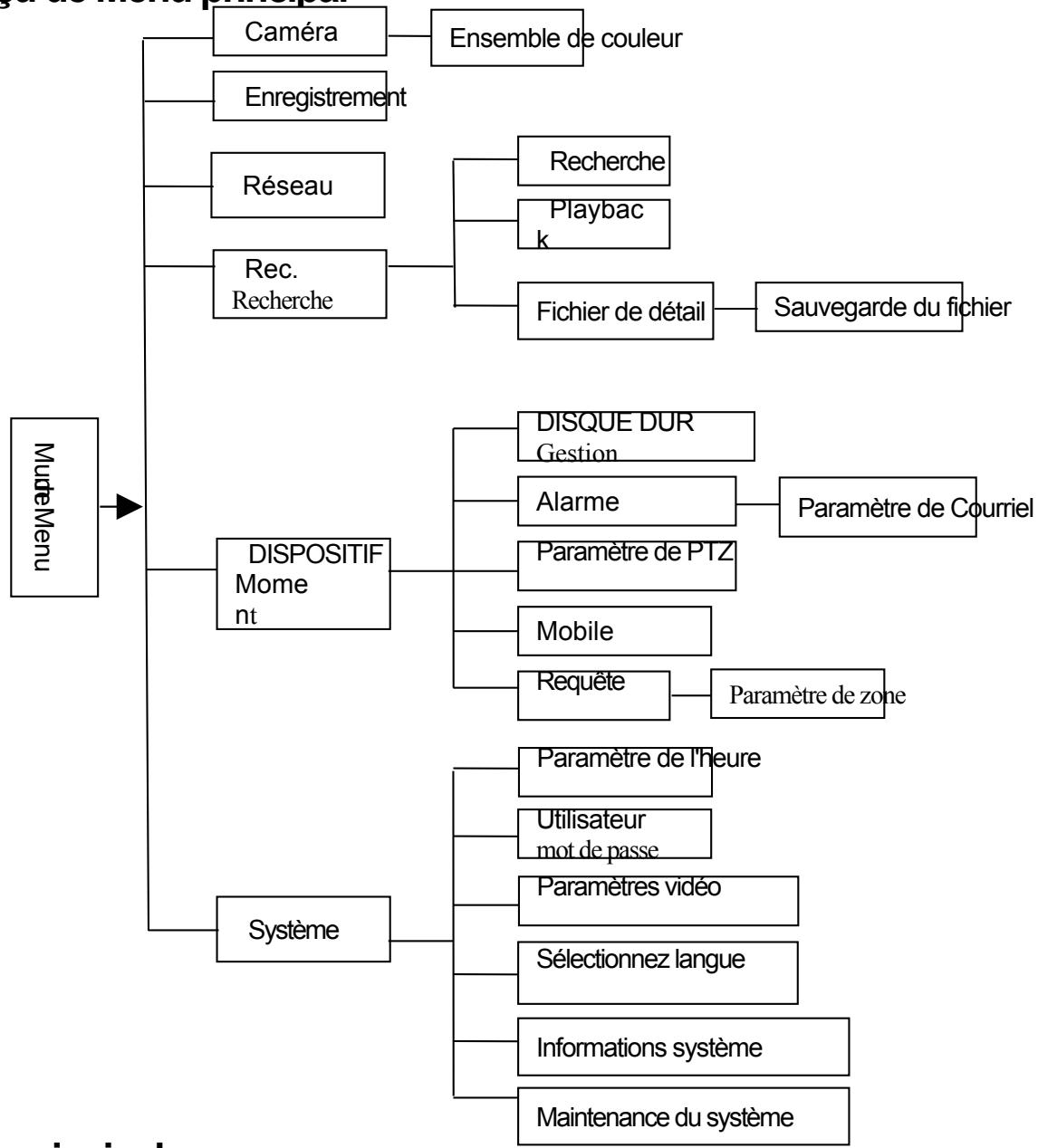

5.1 Aperçu menu principal 8

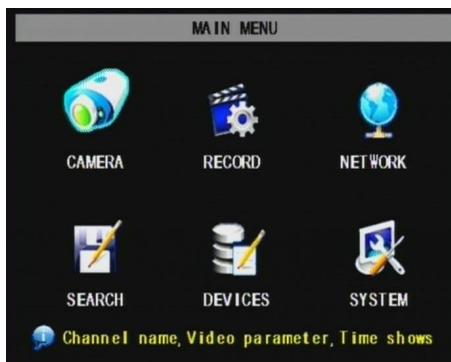

5.2 Menu principal 8

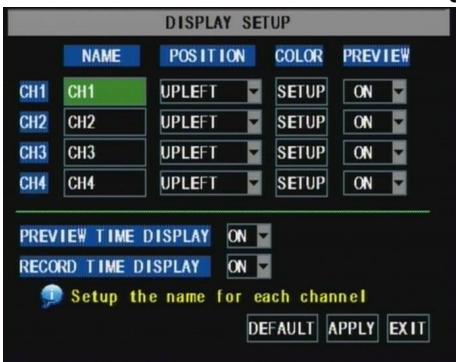

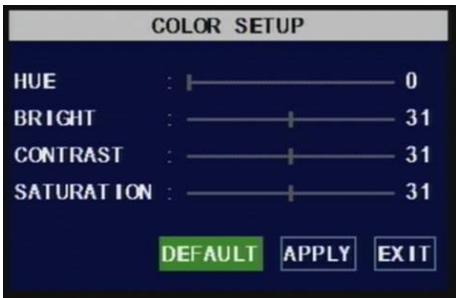

5.2.1 Configuration de laamera 10

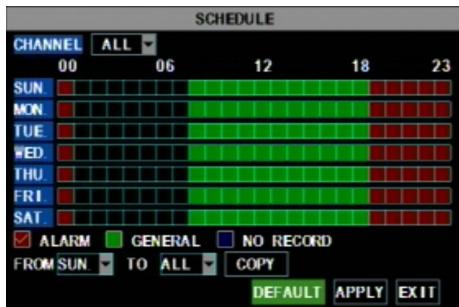

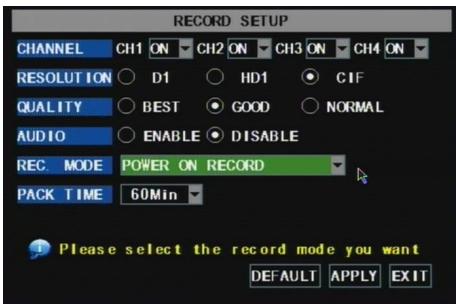

5.2.2 Configuration de l'enregistrement 10

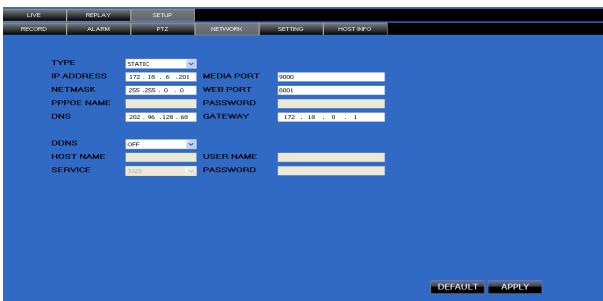

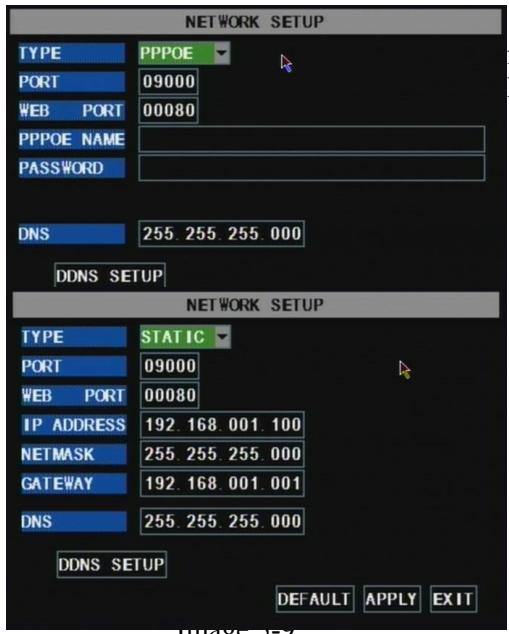

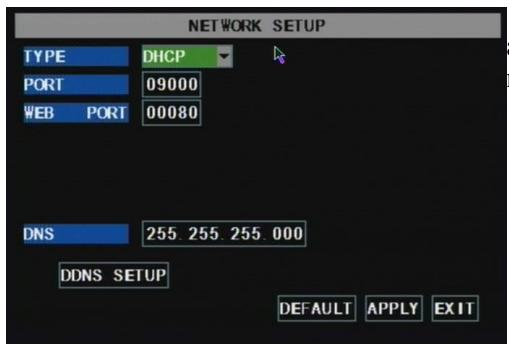

5.2.3 Configuration réseau 11

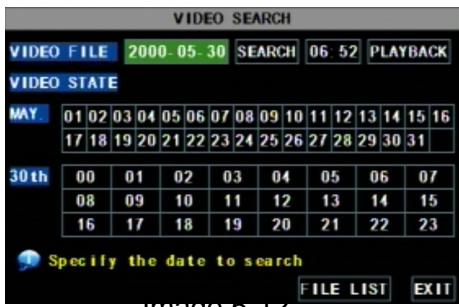

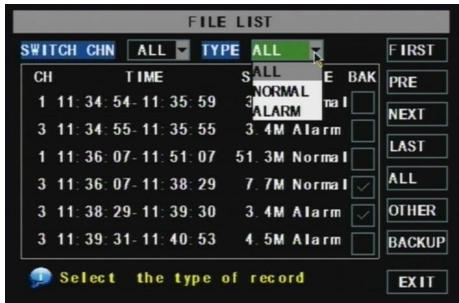

5.2.4 Recherche d'enregistrement 12

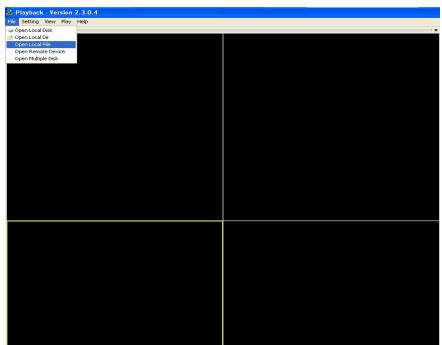

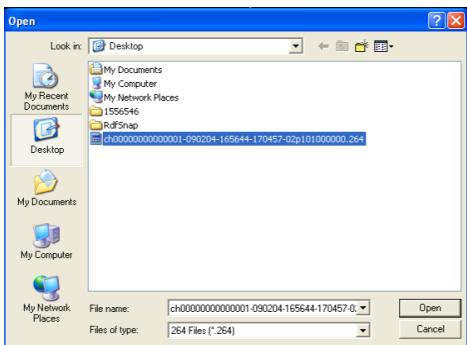

5.2.5 lecteur multi 13

5.2.6 Gestion des peripheriques 15

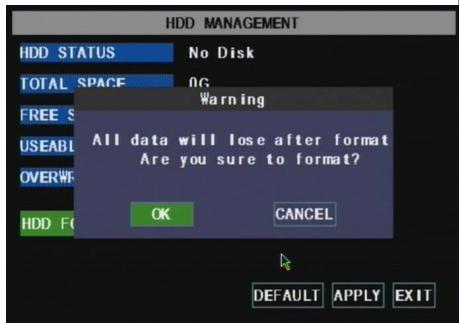

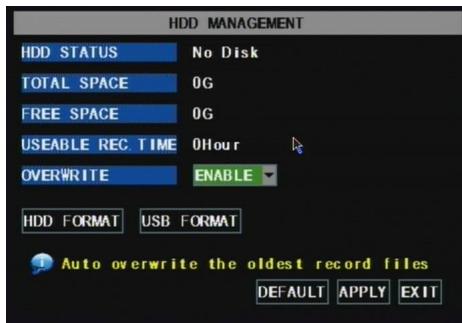

5.2.6.1 Gestion HDD 15

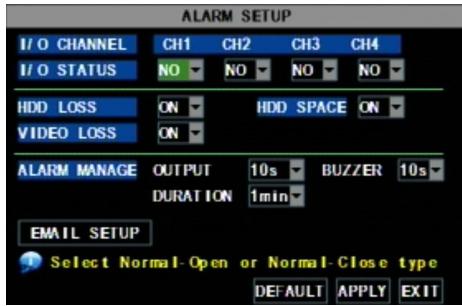

5.2.6.2 Alarm Set 16

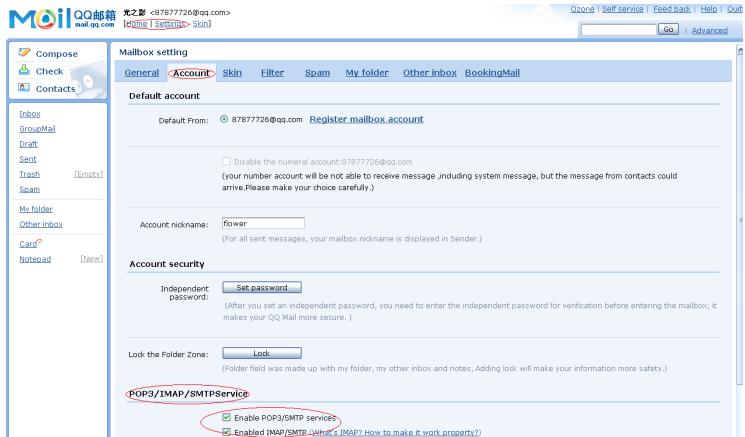

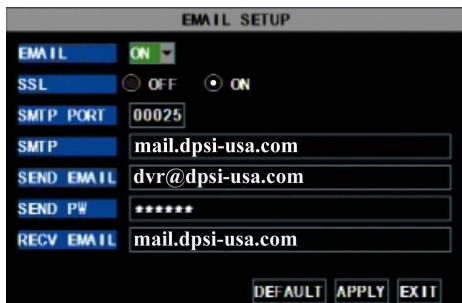

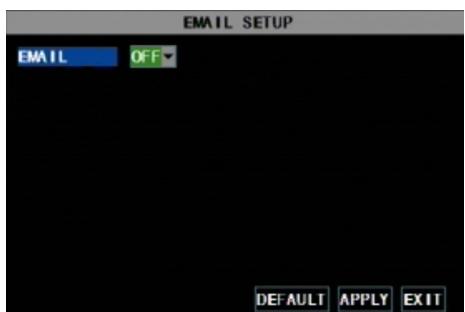

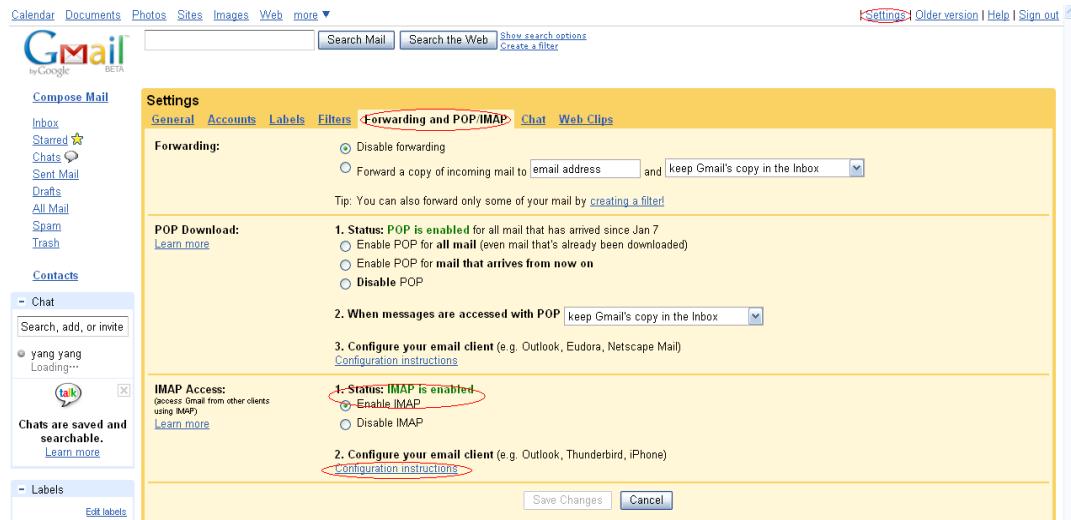

Email Notification d'alarme 17

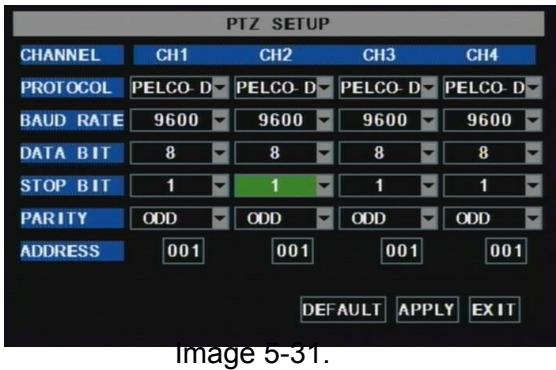

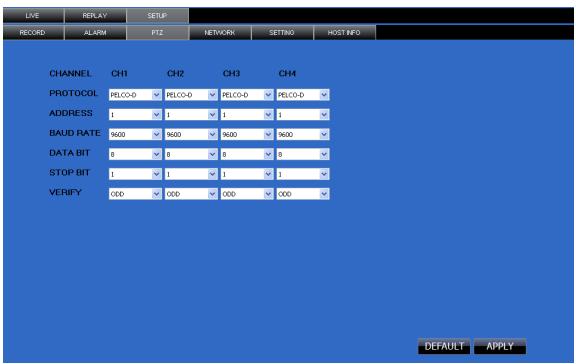

5.2.6.3 Configuration PTZ 20

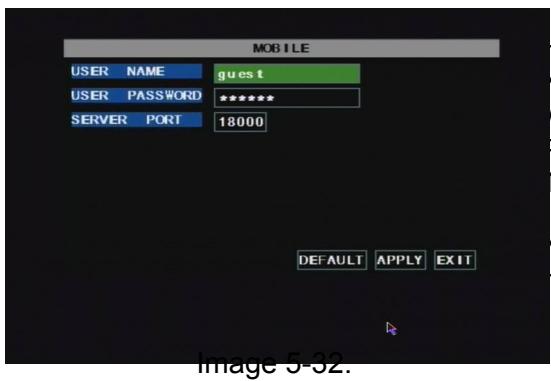

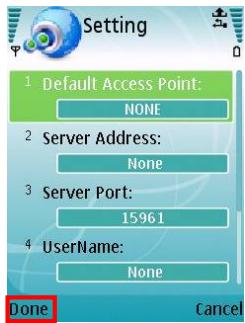

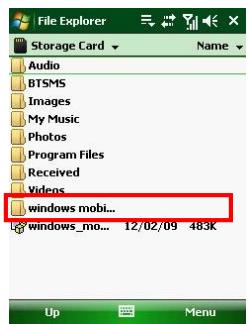

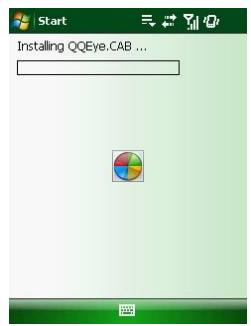

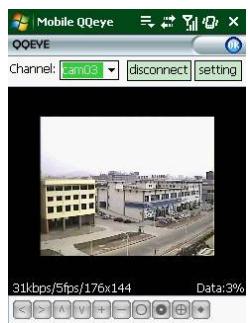

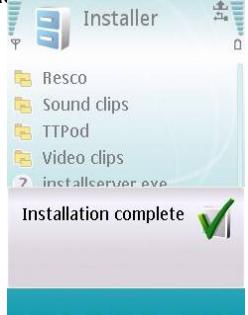

5.2.6.4 Mobile 20

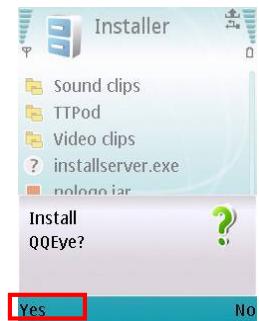

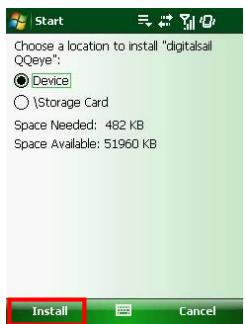

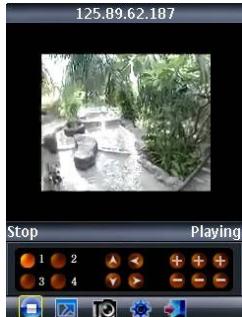

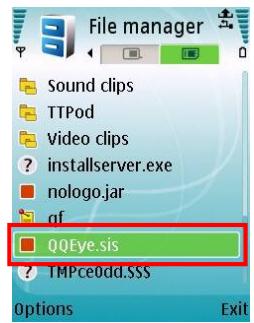

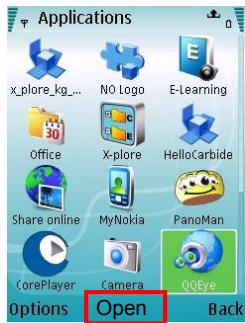

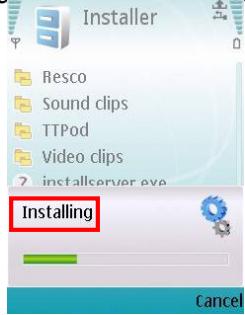

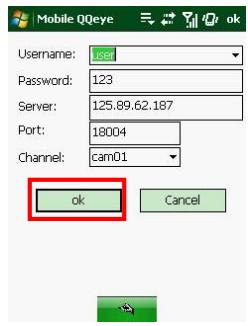

Acces au telephone mobile 20

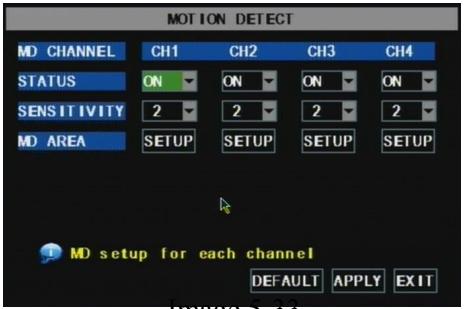

5.2.6.5 Detection de mouvement 24

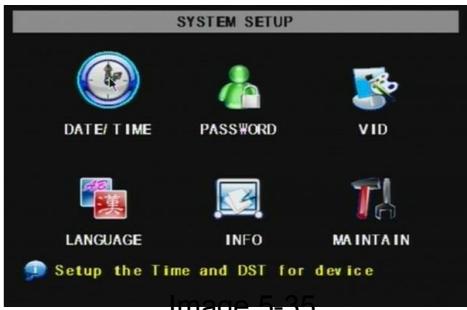

5.2.7 Fonction Systeme 25

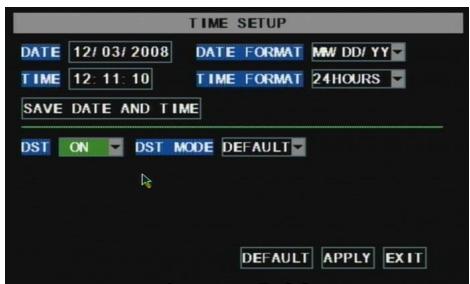

5.2.7.1 Régler l'heure 25

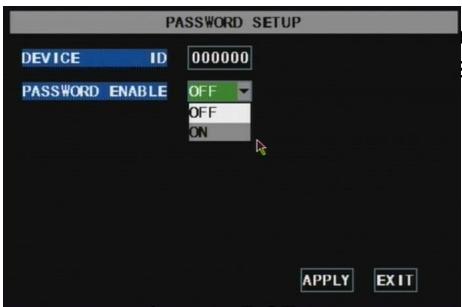

5.2.7.2 Mot de passage 25

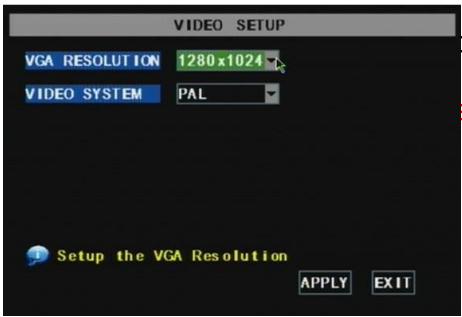

5.2.7.3 Configuration video 26
5.2.7.4 Langue 26

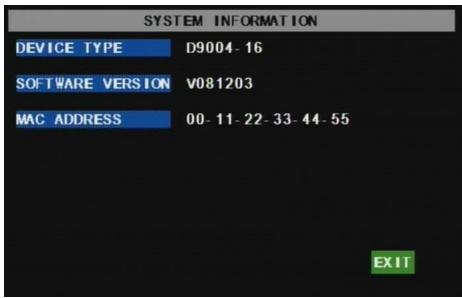

5.2.7.5 Info 26

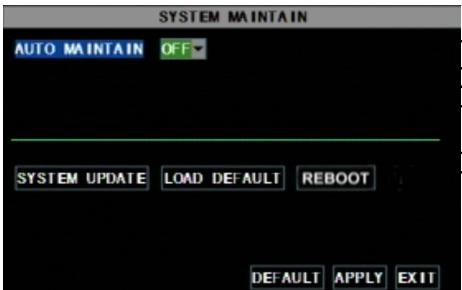

5.2.7.6 Systeme de maintenance 26

5.3 Lock Menu 27
5.4 Recherche video 27
5.5 Contrôle PTZ 27
5.6 enregistrement 27
5.7 Arreter l'enregistrement 27

Chapitre 6: Programme de Net-Viewer 27

6.1 Telecharger Plug-ins et d'installation 27

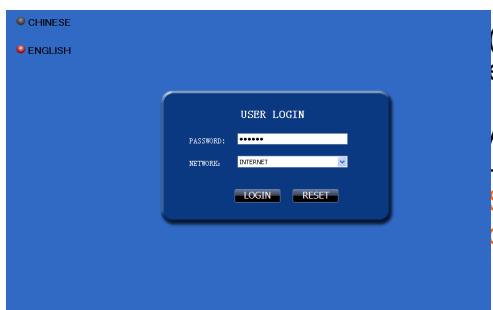

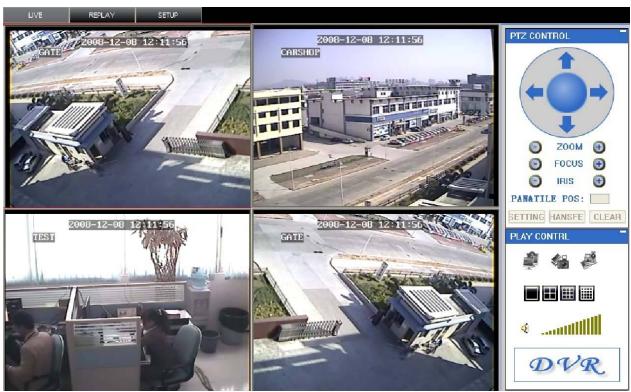

6.2 Connectez-vous à NetViewer 29

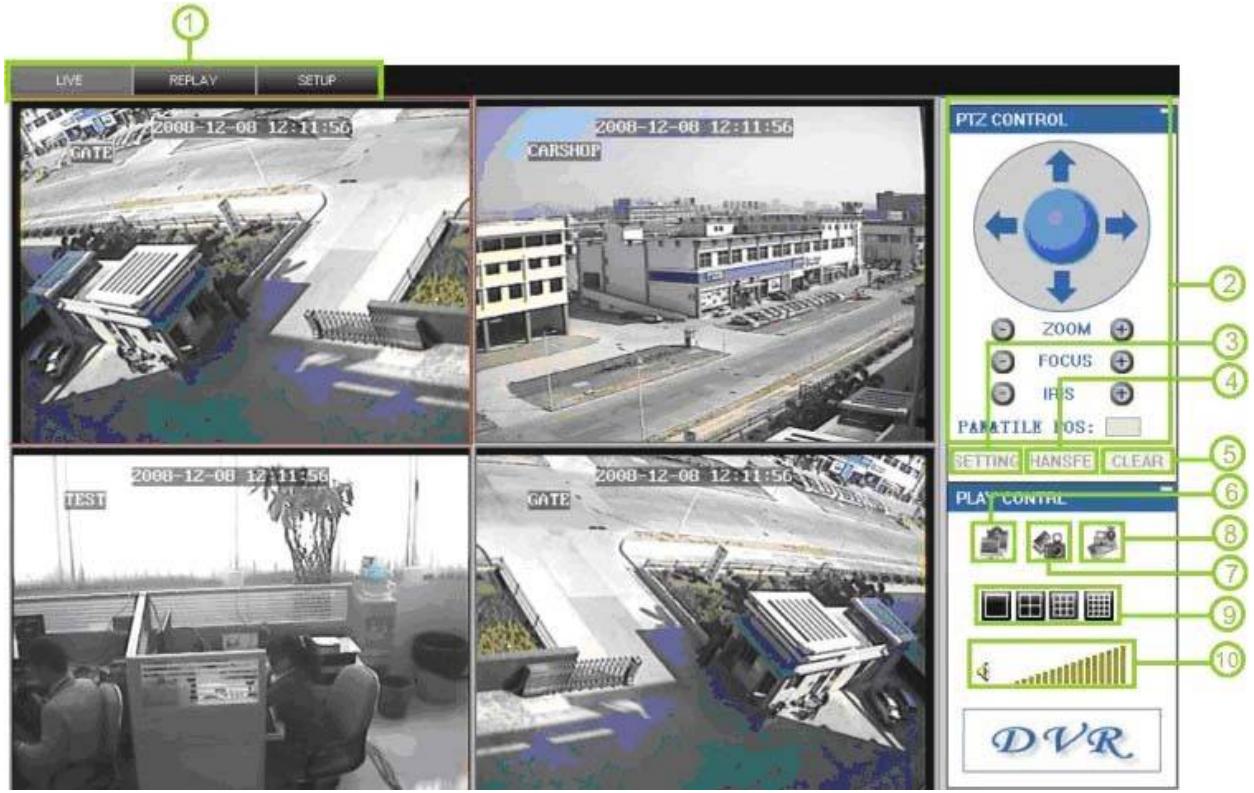

6.3 Interface principale de Net-viewer 29

6.3.1 colonne Menu (Section 1 sur Image 6-3) 30

6.3.1.1 Live 30

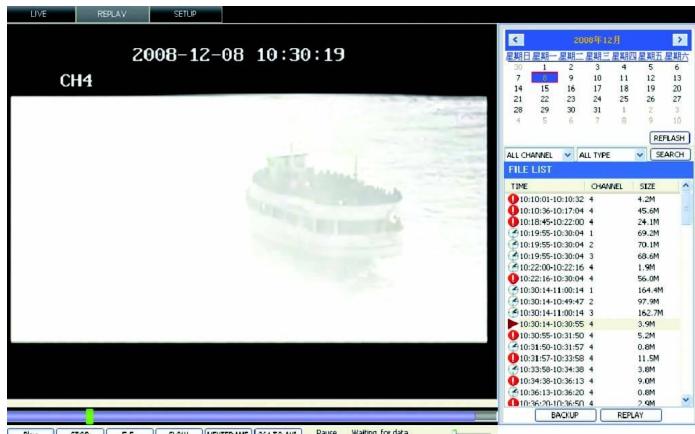

6.3.1.2 Replay 30
6.3.1.3. Configuration 30

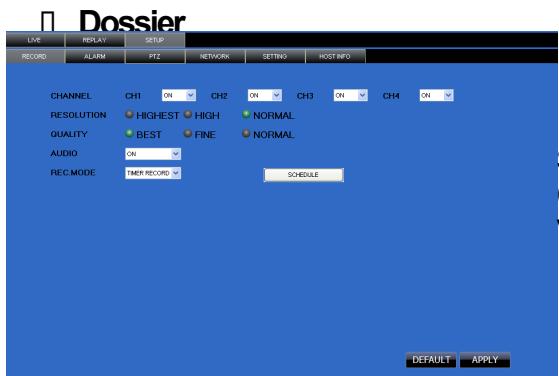

① Record 30

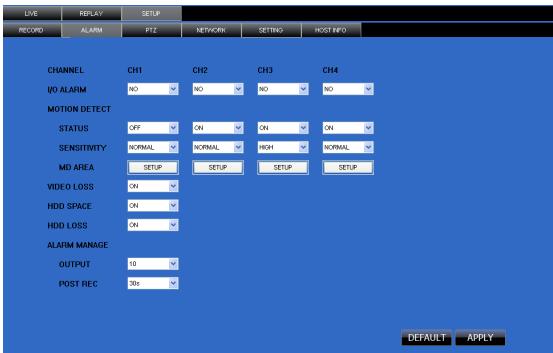

② Alarme 32
③ Contrôle PTZ 32
④ Recessau 33

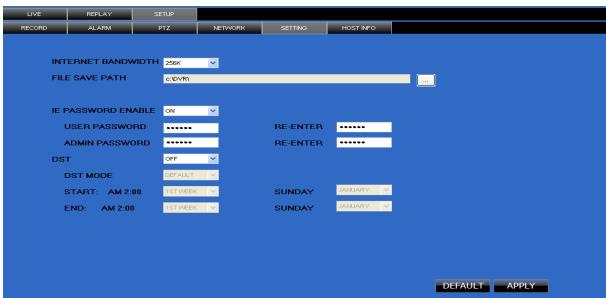

⑤ Cadre 33

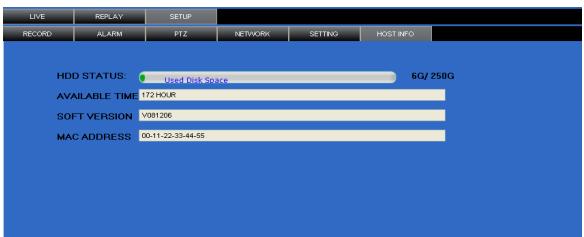

⑥ Info hote 33

6.3.2 Contrôle PTZ (numeros 2, 3, 4 sur Image 6-3) 33
6.3.3 Live Play Control (Nombres 6 à 10 sur Image 6-3) 33

Chapitre 7: Specifications 35

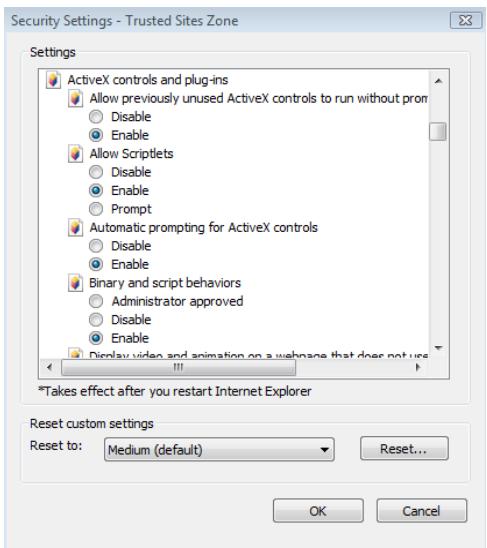

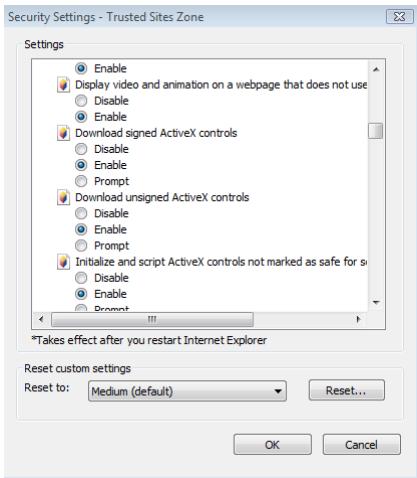

Chapitre 8: Windows Vista utiliseur 30

Chapitre 9:Annexe 31

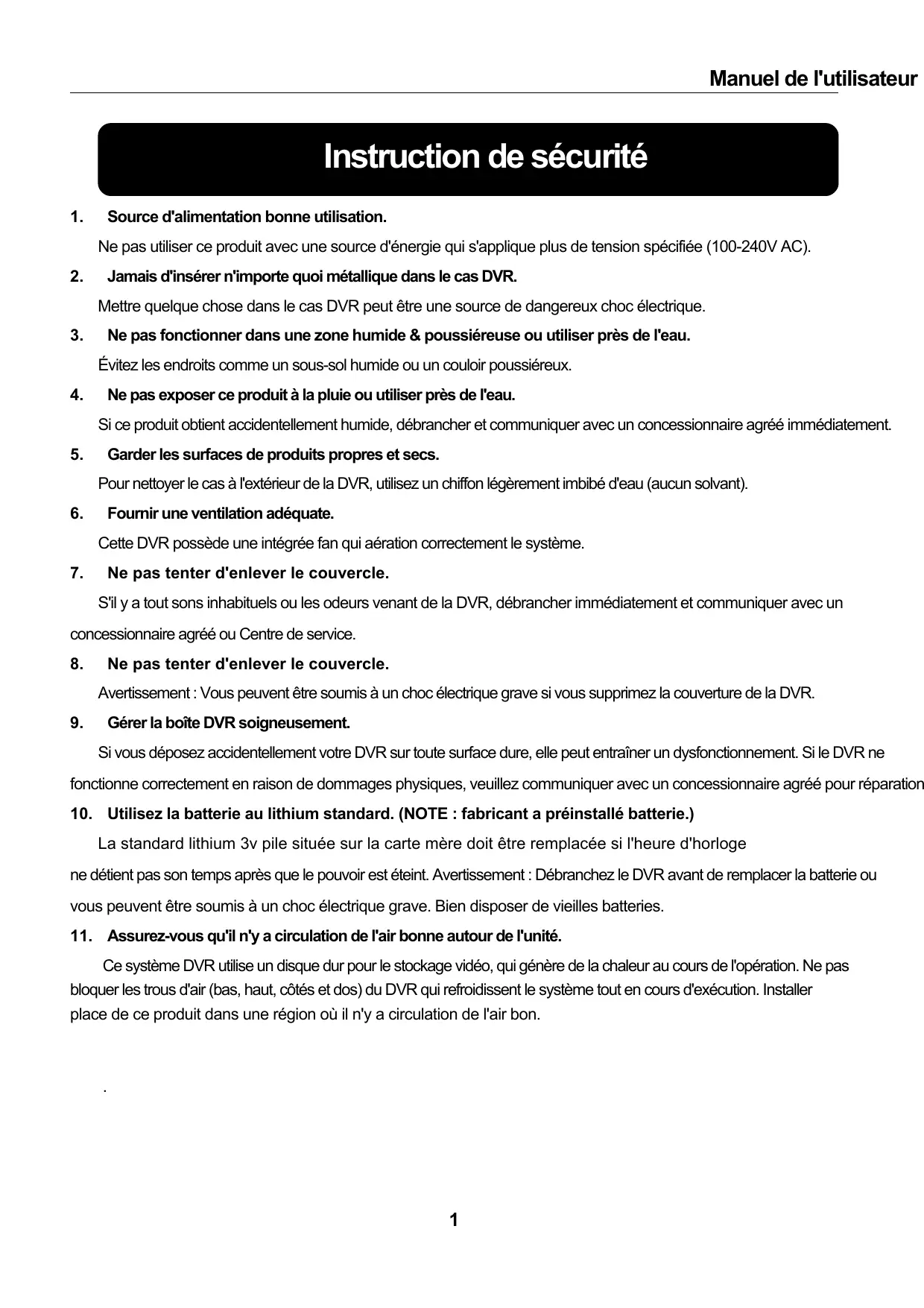

Instruction de sécurité

1. Source d'alimentationonneutilisation.

Ne pas utiliser ce produit avec une source d'énergie qui s'applique plus de tension spécifiée (100-240V AC).

1. Jamais d'insérer n'importe quoi métallique dans le cas DVR.

Mettre quelque chose dans le cas DVR peut etre une source de dangereux chic electrique.

1. Ne pas fonctionner dans une zone humide & poussiereuse ou utiliser près de l'eau.

Évitez les endroits comme un sous-sol humide ou un couloir poussiéaux.

1. Ne pas exposer ce produit à la pluie ou utiliser pres de l'eau.

Si ce produit obtient accidentellement humide, débrancher et communiquer avec un concessionnaire agree immédiatement.

1. Garder les surfaces de produits propres et secs.

Pour nettoyer le cas à l'extérieur de la DVR, utilisez un chiffon légèrement imbibé d'eau (aucun solvant).

1. Fournir une ventilation adequate.

Cette DVR possède une intégrée fan qui aération correctement le système.

1. Ne pas tenter d'enlever le couvercle.

S'il y a tout sons inhabituels ou les odeurs venant de la DVR, débrancher immédiatement et communiquer avec un concessionnaire agrée ou Centre de service.

1. Ne pas tenter d'enlever le couvercle.

Avertissement : Vous peuvent être soumis à un choc électricque grave si vous supprimez la couverture de la DVR.

1. Gérer la boite DVR soigneusement.

Si vous déposez accidentellement votre DVR sur toute surface dure, elle peut entrainer un dysfonctionnement. Si le DVR ne fonctionne correctement en raison de dommages physiques, veuillez communier avec un concessionnaire/agréé pour réparation

1. Utilisez la batterie au lithium standard. (NOTE : fabricant a préinstallé batterie.)

La standard lithium 3v pile située sur la carte mère doit être replacée si l'heure d'horlogene détient pas son temps après que le pouvoir est étant. Avertissement : Débranchez le DVR avant de replacer la batterie ou vous peuvent être soumis à un choc électrique grave. Bien disposer de vieilles batteries.

1. Assurez-vous qu'il n'y a circulation de l'aironne autour de I'unité.

Ce système DVR utilise un disque dur pour le stockage video, qui génére de la chaleur au cours de l'opération. Ne pas bloquer les trou s d'air (bas, haut, cots et dos) du DVR qui refroidissent le système tout en cours d'execution. Installer place de ce produit dans une région où il n'y a circulation de l'air bon.

Chapitre 1: DVR caractéristiques

Liste 1-1.

Surveillance en temps réel	Prend en charge la surveillance en temps réel via moniteur
Enregistre les enregistre enregistrations enregistrées	(en)R enregistre l'image de l'enregistrement en temps réel sur disque dur
Sauvegarde des enregistres	(en)R enregistrés charge la sauvégarde DVR via le lecteur flash USB et disque dur.
La lecture des enregistres	(en)R supports DVR unique CH et multiples CH lecture de fichiers enregistrés
Opération réseau	prénd en charge la surveillance à distance par 5 utilisateurs simultanément
Alarme	Prend en charge de disque dur & de gestion de l'alarme d'entrée video et de signal d'intrants
Opération de souris	Prend en charge l'opération souris pour la navigation menu plus rapide.
Contrôle PTZ	Prend en charge les opérations de camera PTZ via RS-485.

D'autres caractéristiques

H. format de compression video 264, prend en charge la D1, HD1, CIF résolution

Format de compression audio ADPCM

Interface graphique Windows

Envoi des alertes couriel lorsque la requête est détecté par système de supports

Triplex (enregistrement, lecture et net transmettre en même temps)

Prend en charge la souris USB, opération de télécommande IR

Arrière ports USB 2.0 pour l'opération de sauvégarde mise à niveau et de la souris.

Prend en charge les coder Double de transmission réseau bit

Le temps de paquet video est régliable

Mode record de multiple d'alarme

OSD multilanguage

Supports auto entretien

Chapitre 2: mise en page

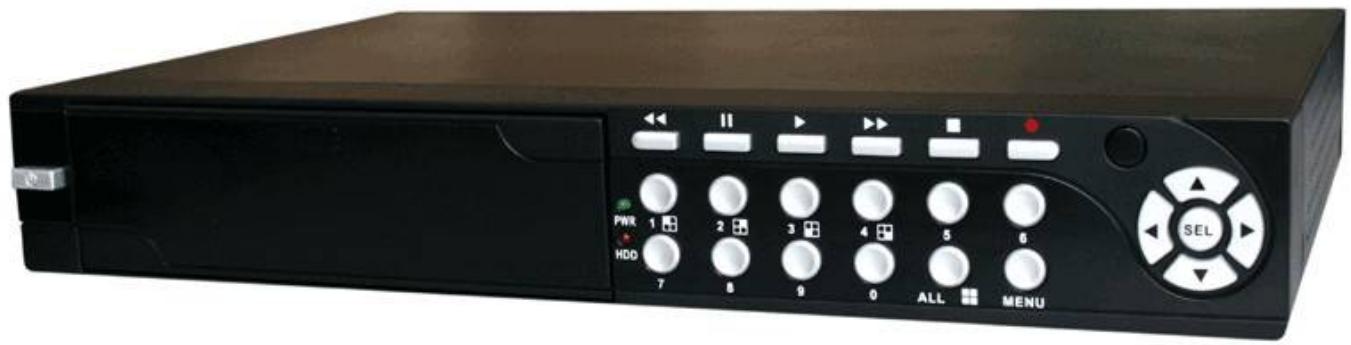

2.1 Front Panel

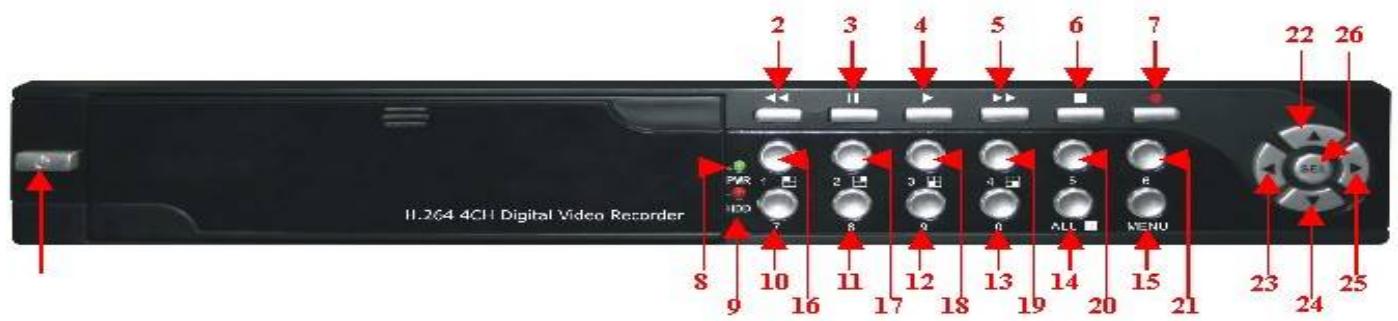

2.1.1 4 Canaux Front Panel

1	Interrupteur	10	Numéro 7	19	□: CH4
2	▲: Rewind	11	Numéro 8	20	Numéro 5
3	■: Pause	12	Numéro 9	21	Numéro 6
4	▶: Jouer	13	0: Audio mute	22	▲: Flèche vers le haut
5	►: Avance rapide	14	TOU: ASflicher toutes les caméras	23	□: Flèche
6	■: Stop	15	Menu menu : sortie	24	▼: Flèche bas
7	●: Dossier	16	□: CH1	25	▶: Flèche droite
8	PWR: LED de puissance	17	□: CH2	26	SEL : sélectionnez
9	HDD:HDD Lock	18	□: CH3	27

La liste des 2-1.1

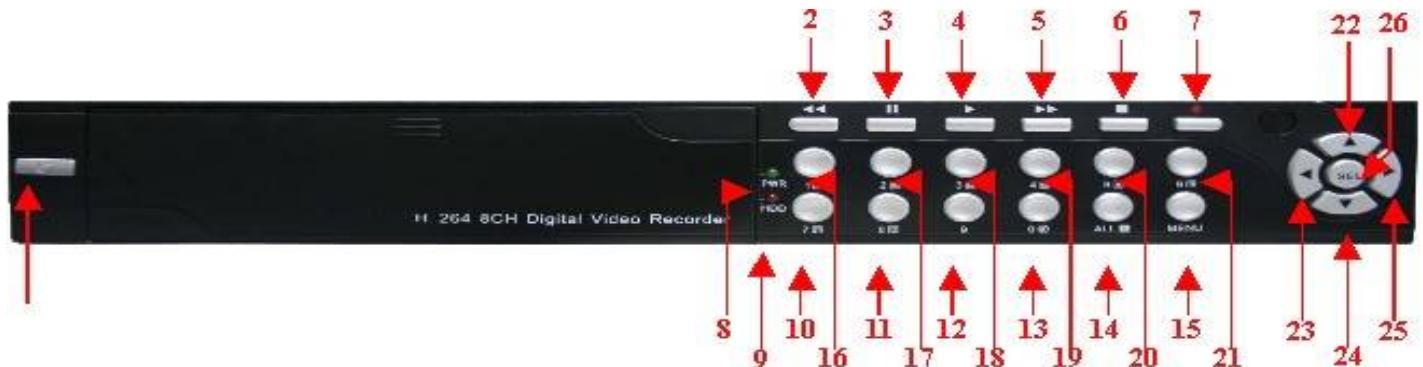

2.1.2 8 Canaux Front Panel

1	Interrupteur	10	7 田: CH7	19	4田: CH4
2	<: Rewind	11	8田: CH8	20	5田: CH5
3	II: Pause	12	Numéro 9	21	6田: CH6
4	>: Jouer	13	0 田: Audio mute	22	▲: Flèche vers le haut
5	>': Avance rapide	14	TOU: Esfficher toutes les caméras	23	<: Flèche
6	■: Stop	15	Menu menu : sortie	24	▼: Flèche bas
7	Dossier	16	1田: CH1	25	>: Flèche droite
8	PWR: LED de puissance	17	2田:CH2	26	SEL : Selec
9	HDD: HDD Lock	18	3田: CH3	27

La liste des 2-1.2

2.2 Panneau arrêté de

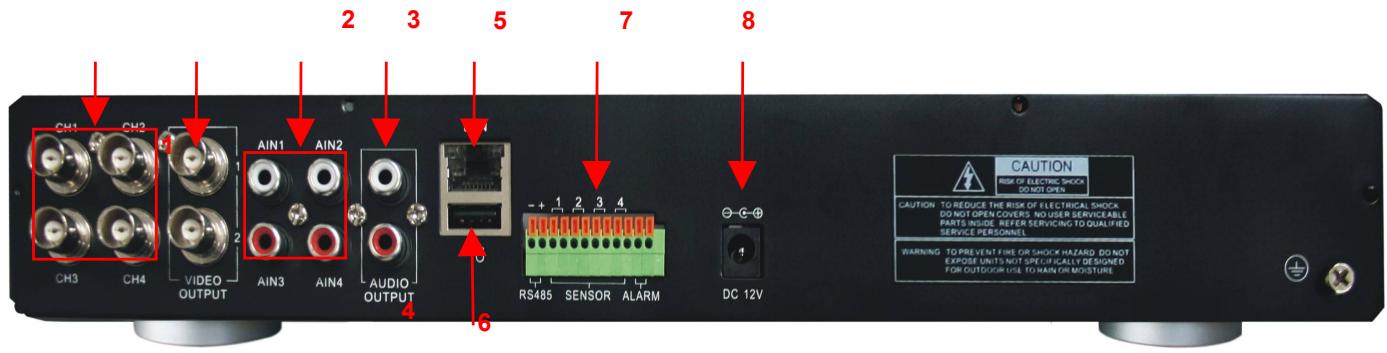

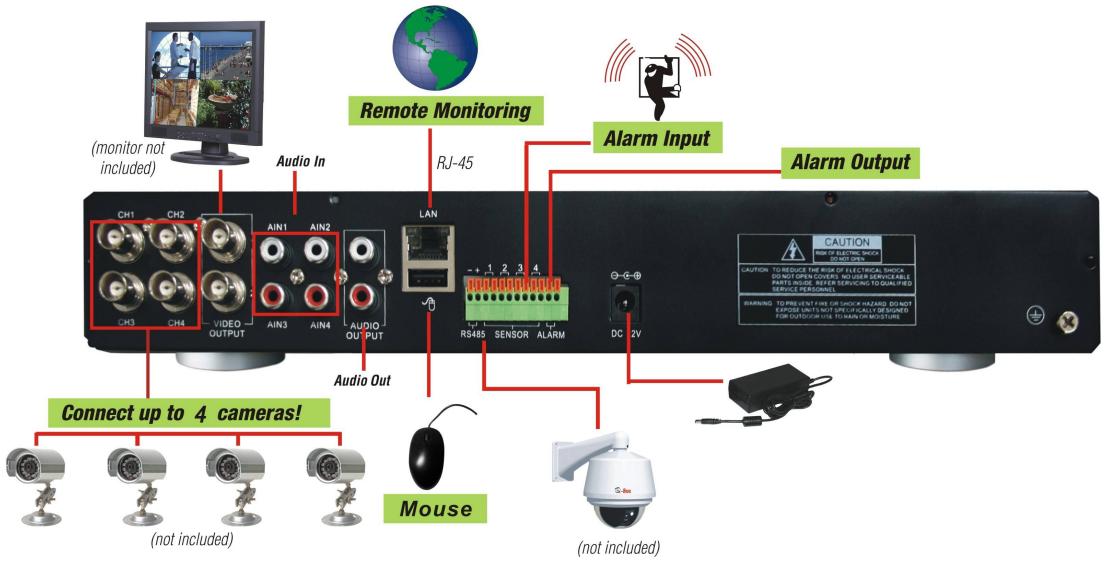

2.2.1 4 Canaux panneau arrête

Éléments	Port physique	Méthode de connexion
1	Entrée video	Se connecter CH1-4 (BNC interface)
2	Sortie video	Se connecter sortie moniteur (BNC interface)
3	Entrée audio	Se connecter CH1-4 signal audio input (RCA interface)
4	Sortie audio	Se connecter le signal de sortie (RCA interface)
5	Ethernet : Port	Se connecter intranet, internet (interface RJ45)
6	Port USB	Se connecter la souris USB
7	RS-485/capteur/alarme	Interface RS485/capteur/alarme (voir épingler outs ci-dessous)
8	Port de puissance	Se connecter d'alimentation - DC12V 3 a

La liste des 2-2.1

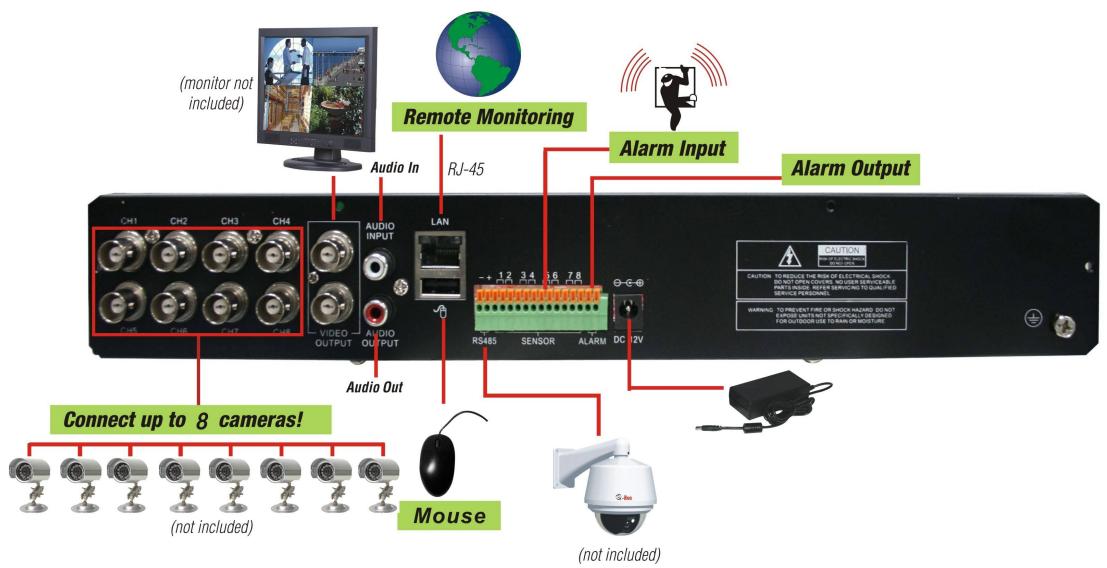

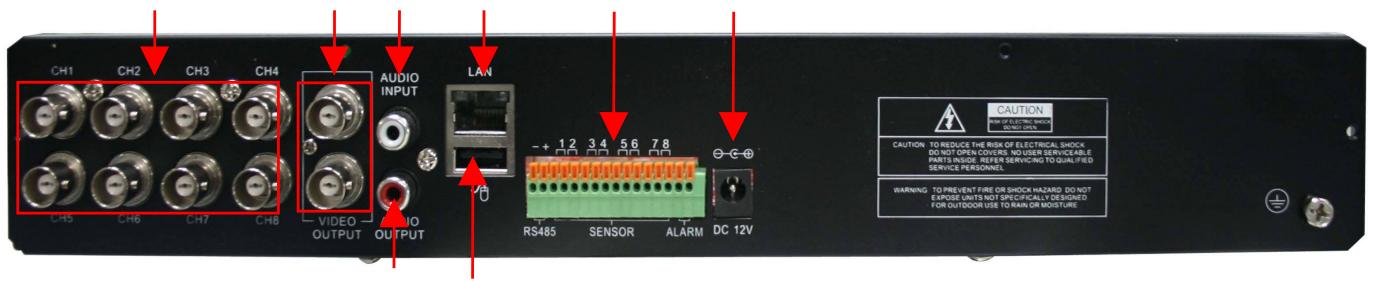

2.2.2 8 Canaux panneau arrête

1	CH1-8: Entrées video	5	LAN: LAN port pour l'accès au réseau
2	Sorties video	6	Port souris
3	Entrée audio	7	Capteur de RS-485-reveil port
4	Sortie audio	8	Port de commutateur de puissance

La listedes2-2.2

4-CH: fonctions de port RS485/capteur/alarme (à partir de

gauche à droite):

Broche 1P2rt de contrôle PTZ

BrocheRS-485A

BrocheRS-485B

NIP 3-4.: Capteur 1 entree

NIP 5-6.: Capteur 2 entree

NIP 7-8.: Capteur 3 entree

Broche 9-1Capteur 4 entree

Broche 11-Rendement d'alarme

8-CH: fonctions de port RS485/capteur/alarme

(de gauche à droite):

Broche 1P2ort de contrôle PTZ

BrocheRS-485A / broche 2RS-485B

NIP 3-4: Capteur 1 entree

NIP 4-5: Capteur 2 entree

Pin 6-7.: Capteur 3 entree

NIP 7-8: Capteur 4 entree

Broche 9- Capteur 5 d'entree

NIP 10-11: Capteur 6 ent

NIP 12-13.: Capteur 7 d'entrée

Pin 13-14.:Capteur 8 entree

Pin 15-16.:Rendement d'alarme

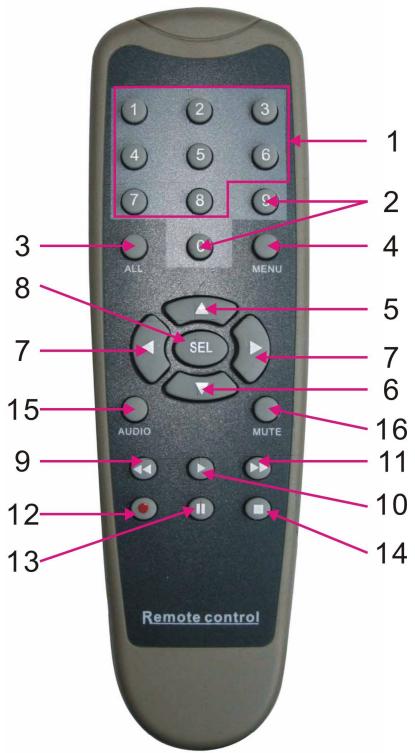

2.3 Contrôle à distance

1	1-8.	Canal sélectionnez 1-8. Clé numérique
2	9?0	Clé numérique
3	TOUS LÉSperçu de tous les canaux
4	Menu	Entrée/sortinge Menu principal
5	?	Clé
6	?	Enfoncée
7	? / ▲	Gaughe / droite clés
8	SEL	Sélectionnez clé / modifier des clés
9	▲ ▲	Rewind clés
10	▲	Jouer clé, entrée de menu de recherche d'enregistrement
11	▲ ▲	Touchche avant
12	?	Enregistrement manuel
13	II	Mettre en pause / cadre de jouer
14	?	Arrêtier l'enregistrement manuel ; Arrêtier la lecture
15	Audio	Undefined
16	Mute	Undefined

Opération de souris

Vouss pouvez utiliser une souris au lieu des boutons du panneau avant ou de contrôle à distance.

Cliquez sur la touche Souris	généchaèdenu mode de verrou, entrers dans le menu contextual et en cliquant sur un menu sub pop up Log-fenêtre ; menu de mode, déverrouiller entrers dans le menu contextual et en cliquant ensuite sur la touche entre dans un menu de sub directement.
	Après avoir entré le menu principal, en cliquant sur la touche gauche pourrait entrer dans un menu de sub mode de menu fichier], en cliquant sur la touche gauche pourrait lecture enregistrement un fichier.
	Changer le statut de zone de détention de case à cocher et du mouvement.
	En cliquant sur la liste déroulante à accèsliste déroulante
	En cliquant sur la touche gauche vous pouvez ajuster la barre de contrôle de couleur et de la barre de cô
	En cliquant sur la touche gauche vous pouvez selectionner des valeurs dans les zones d'édition ou menu Entrée de mot chinois, symbole spécifique, numérique et le caractère d'entrée, utiliser au lieu de [Enter- ] ou-retour arrêté.
	Dans le新模式ode [fichier détaillé], en cliquant sur gauche will clés lecture un enregistrement fichier.
Cliquez sur la touche Souris	droidente d'affichage live, en cliquant sur touche droite affiche au menu déroulant (montré comme image 5 - 1).
	En Main menu ou sub menu mode, en cliquant sur la touche droite sera sortinge menu en cours.
Double-cliquez sur la clé de souris	généchaffichage direct ou en mode de lecture, un touche gauche maximisera l'écran.
Souris	Sélectionnez l'élement de menu
Souris coulissant	Le mode de requête, glisser la souris sélectionnera les zone de requête ; Le mode de menu [couleur ensen souris s'adaptent à la barre de contrôle de couleur et de la barre de contrôle de volume.

La listedes2-3.

Chapitre 3: DVR Installation

3.1 Installation de disque dur

Prudence Veuillez ne pas installer ou sortir de disque dur lorsque DVR fonctionne!

(1) Supprimer vis et ouvrir la couverture supérieure DVR soigneusement ;
(2) Insérer cable d'alimentation du cordon ombilical et les données dans NIP du disque dur en toute sécurité ;
(3) Remetre la couverture supérieure soigneusement, rattachez vis.

3,2 Appareil photo et moniteur de connexion

Se connecter par cableamera à entrée video des DVR et de sortie video de DVR moniteur via BNC connecteur (voir section2.2-arrête Panel). ou

Si l'appareil photo est un dôme de vitesse PTZ, vous pourrait se connecter RS485 A & B pour le port de DVR selon respectivement (voir système figuration sur le chapitre 8).

3.3 Power Supply connexion

Veuillez n'utiliser l'adaptateur fourni avec le DVR.

Chapitre 4: DVR Boot up

4.1 L'initialisation du système

Après reliant l'adaptateur de courant et de le transformer Sur le bouton d'alimentation, le système démarrage et démarrer l'initialisation.

Après l'initialisation du système de finition, le système pourra entraer en main interface. Tableau 4-2 est la principale interface affichée par le système, qui est ne montrantaucunstatutd'entreevideo.Une foisqu'ilayedesentreesvideo,l'interface sera afficher les images en direct des cameras.En mode del'interface principale,si vousutilisezlesouris etdouble-cliquez surl'imagelivede n'importequellechaine,l'imagera maximisée pleincrzan,en double-cliquant surencore une fois,l'affichageetreviendront revenir au mode quad affichant touteslescameras,en cliuant surleboutondroitde la souris,entrellaenpop-upMenu;encliquantsurleboutogauche de la souris, youssellectionnezdeselementsde menu.Lorsqueyousscliquezuroneégionàl'estérieurdu e menucontextuel.

Chapitre 5: DVR Menu

Menu contextuel

Après que l'initialisation du système est terminé, cliquez sur bouton droit de la souris sur la main interface affichage d'entrée dans le Menu contextuel. Vous pouvez également utiliser la télécommande Contrôle ou les boutons sur le panneau avant du DVR. Maintenant vous pouvez définir paramètres et le contrôle Menu principal, Menu lock, recherche de l'enregistrement, PTZ contrôle et l'enregistrement etc..

5.1 Aperçu de Menu principal

5.2 Menu principal

Image 5-2.

Après avoir cliqué sur le bouton droit de la souris, menu contextuel s'affiche sur la écran. Vous pouvez cliquer sur bouton [menu principal] sur le menu contextuel pour conclude Interface de menu principal (Shown comme image 5-2). Vous pouvez également utiliser le Me bouton sur le panneau avant pour faire apparaitre la fenêtre, lorsque vous utilisez le front panneau boutons utilisent le bouton FWD et REW pour vous déplacer dans le menu, et le bouton SEL pour selectionner l'icône. Vous utilisez le bouton de l'ESC de returner à fenêtre précédente. Dans le Menu principal mode, vous pouvez contröler le dispositif gestion des paramétres, tels que l'enregistrement de laamera, enregistrement, réseau, rechercher, disque dur, alarme, contrôle PTZ, téléphone Mobile & détention de mouvement, et vous pouvez également définir système fonction paramétres, comme le temps

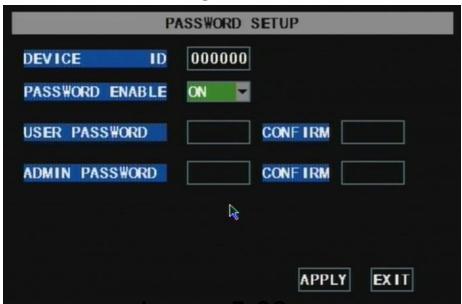

définition, le mot de passer utiliseur, système de paramètre, sélectionnez langue et infomations d'accès système, Audio/vidéo

maintenance etc..

5.2.1 Le programme d'installation deamera

Image 5-3.

Allez à [Menu principal? Caméra] de mettre en place l'affichage du nom et affichage de la position de chaque canal (Shown comme image 5-3), vous pouvez également ajuster les paramètres de luminosité, de saturation, de contraste et de teinte d'image de chaque canal après les avoir Menu [Color] etmettre en place ou non chaque canal peut être prévisualisées ou ne relevant pas de Live afficher et/ou Mode d'enregistrement.

Veuillez noter que le nom de chaque canal prend en charge jusqu'à huit caractères ou quatre caractères chinois.

Image 5-4.

Voici le Menu couleur où vous pouvez ajuster la luminosité de l'image, paramètres de contraste, la saturation et la teinte de chaque canal.(réprésentée par image 5-4)

Explication :

1?Les modifications seront disponibles après avoir cliqué sur le bouton [appliquer] sur le fond des fenêtres sous-menur sur étant invité à enregistrer et puis en cliquant sur [ok] bouton.
2?Si you souhaitez annuler la modification, cliquez sur le bouton [Exit] pour quitter le menu.
3?Lorsque you cliquez sur le bouton [par defaut], toutes les valeurs par defaut du système sont réinitialisées à la valeur par défaut.
4?Valeur par défaut du système indique la valeur prédéfini à l'usine.

5.2.2 Le programme d'installation record

Image 5-5

Cliquez sur [Menu principal d'attentue] d'entre dans le menu [dosier Setup] (Indiquée comme image 5-5)

Fonctions:

1?Le bouton [Mode Rec] vous permet de programme d'installation de 24 heures, d'enr sur requête, ou sur un hora fixe.
2 ? [Time PACK] indique la longueur maximale de temps continu de fichiers enregistrres (15, 30, 45, 60 min).

r

Le menu [dossier Setup] permet mis en place le statut (on/off) d'enregistrement de chaque canal, il vous permet aussi Programme d'installation d'enregistrement résolution de l'image et la qualite et la tour audio/désactiver. Ce menu permet également enregistrement mode (enregistrement après le pouvoir sur et enregistrement régulier) et la longueur du fjicher enregistrement.

Une fois un canal est défini sur « sur » la chaine peut record, si elle est définié à « off » la vente de la voie sera ne pas été enregistrées options de résolution sont D1, HD1 et CIF. et options de qualité sont bien les meilleurs, et Normal.

Lorsque Audio est « On », le système enregistrrita également audio des canaux etaura une sortie audio le mode de lecture. Si elle est définite à « off » vous ne pouvez pas enregistrer audio et n'aura aucune sortie audio disponible sur

mode de lecture.

Pour enregistrer des 24 heures par jour définie le Mode de Rec Always. Pour enregistrer sur requête ou un hora fixe, sélection Le temps Record de calendrier et cliquez sur l'option « Annexe », l'interface annexe ouvrira comme le montre (image 5-6):

Enregistrement options incluent tous, CH-1, CH-2, CH-3, CH-4 respectivement. Veuillez cliquer sur le canal dont vous avez besoin, le canal que vous selectionnez sera mise en evidence dans les canaux non selectionnées « Blue » sera « Gris » Pour configurer les heures hebdomadaires, cliquez sur la case de l'enregistrement vous foulez (alarme, général ou dernier Record) et puis cliquez sur chaque boite en la ligne de temps de calendrier que vous souhaitez cette methode s'applique à. Vous pouze utiliser le [de - À] menus déroulants et copie bouton à copier les paramétres d'un jour à un autre jour ou tous les jours. ÀpRES vous

Image 5-6.

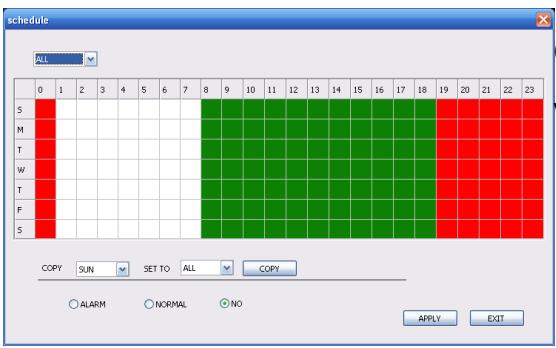

reemplir l'annexe vous l'activer en cliquant sur le bouton [appliquer].

Youou poez eaglement clicur sur le bouton par defaut pour utiliseer les parametes par defaut du système. Les parametes pa

Hr01:00 am-07 : 59 suis :,aucun enregistrement

Hr08:00 am-18 : 59 pm: enregistrement Normal

HR 19:00-00 h 59:enregistrement d'alarme

Explication : Dans le cadre de l'enregistrement définir menu et enregistrement menu de recherche, la couleur d'origine enregistrement, « Red » se tient à l'enregistrement de l'alarme, « Green » signifie enregistrement normal et « Blue » signifie la canal et la date que vous avez sélectionné.

5.2.3 Ensemble de réseau

Entrez dans [Menu principal Rseau ensemble] de procesider ensemble de reseau (Shown comme image 5-7) :

Image 5-7.

Après avoir sélectionné le mode réseau - tels que DHCP PPPOE et statique allocation et le programme d'installation web port, vous pourrait consulter DVR à distance via réseau.

Lors de la seLECTION DHCP, serveur DHCP attribueraresse IP DVR automatiquement.

Lors de la sélection PPPoE, vous avez besoin de mot de passer et d'entrée utilisateur fourni par le fournisseur de l'ISP et demettre en place le port web (détails veuilles consulter la photo ci-dessous 5-8).

Lorsque vous sélectionnez allocation statique, vous devez le programme d'installation, à port de masque-net, la porte et du web (montré comme image 5-9).

Image 5-9.

image-3-10.

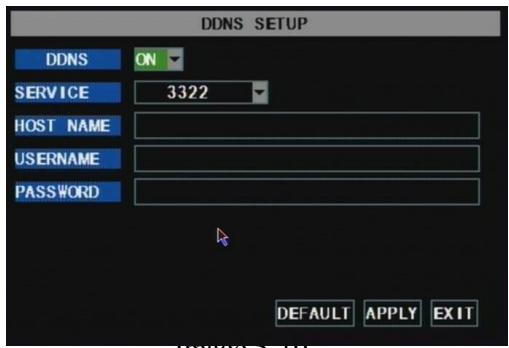

Si vous appliquez pour DDNS service et mis en place le paramètre net de DVR en conséquence, vous pourrait visiter DVR à distance via le navigateur IE. (indiquée comme image 5-10)

Image 5-11.

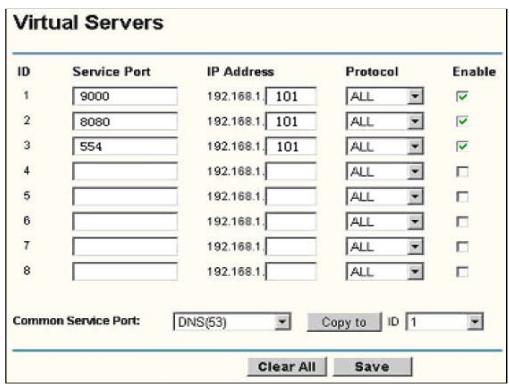

Si vous avez besoin de visitor DVR via Internet, vous devez installer le inflexion de port video sur le routeur public situé dans le DVR (indiquée comme image 5-11).

Port hote : 9000

Port Web : 8080

Adresse IP LAN DVR: 192.168.1.101

Entree http:// routeur IP:8080 (192.168.1.101:8080) à vous ordinateur IE navigateur, puis vous visiterez librement votre DVR.

5.2.4 Recherche d'enregistrement

Cliquez sur [menu principalerche] d'enter dans le menu [video recherche] ( comme la photo ci-dessous 5-12)

Lecture recherche :

Si vous d'entrée date précise et cliquez sur [recherche], vous trouvez tous les enregistements pour cette journee. Lorsque vous selectionnez le [Date] item, vous permettra les enregistements en mode channel 4. ou, cliquez sur le bouton [fichier liste] pour afficher Interface de liste de fichiers, où vous pouze lecture ou le fichier de sauvegarde vous selectionné. Voir les articles de la liste de fichiers ci-dessous.

Image 3-12.

Voup v 2 x, 4 x et des vitesses de x 8, Sow jouer a 1/2 x, x 1/4 et 1/8 x, normal de jouer, metre en pause et jouer image par image a l'aide de la barre de contrôle de lecture et ajuster le volume en cliuant ou en glissant tune barre de contrôle. Lorsque la lecture a terminé, système returnera au menu precedent.

Listedesfichiers

Dans le mode de menu [video recherche], cliquez sur [fichier liste] de pop-up le sous-menu indiqué ci-dessous comme image 5-1. Cette option vous permet de visualiser tous les fichiers disponibles par canal et le type (tous, normale, ou d'alarme).

Vouse puez selectionner un fichier et appuyez sur le bouton SEL à la lecture du fichier, ou utilisez le bouton FWD et bouton corresp pour selectionner l'option et sauvegarde le fichier d'enregistrement selectionnee. Vou puez aussi metre une coche dans la boite a

la fin de plusieurs fjchiers si vous voulez plus ensuite un fjchier de sauvegarde.

Image 5-13.

Première que la première page de l'histoire que vous avez fouillé. Lorsque vous vue autres pages, enclinquant sur bouton [première] met à votre retard à Première page.

PRÉ (page précédente): lors de l'affichage de liste, enclinquant sur [préçédent le bouton page] vous serez arrivée de la page avant l'un que vous soyez actuellement affichage (sauf la première page).

PROCHAINE (page suivante): lors de l'affichage de liste, en cliquant sur [page s bouton vous menera à la page après cette que vous consultez actuellement (sauf la dernière page).

La dernière (dernière page): indique la dernière page de l'histoire vous avez fouillé. Lorsque vous affichez autres pages, en cliquant sur [dernière page] bouton vous mènera à la dernière page.

Tous les (Sélectionner tout): Vous permet de sélectionner tous les événements sur la page en cours.

INVERSE (sélectionnez Inverser): Vous permet de sélectionner d'autres événements sur la page actuelle, sauf ceux que actuèment sélectionné.

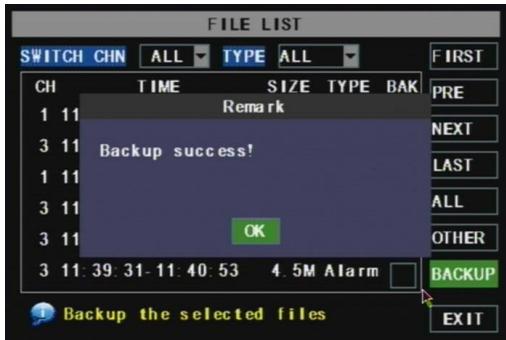

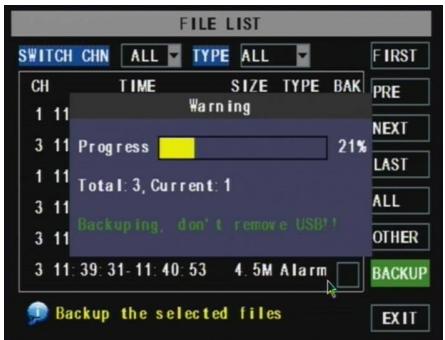

Sauvegarde du fichier d'enregistrement

Si vous souhaitez un enregistrement de la liste des fichiers de sauvegarde, vous scélectionnez l'enregistrement juste et cliquez s bouton. Lorsque la sauvegarde est terminée vous serez avisé. Veuillez cliquez sur [OK]bouton pour enregistrer votre sauvegarde (indiquée comme image 5-14).

Explication : Le fjichier de sauvegarde sera au format H264, vous pouvez la convertir au format AVI en utilisant le multiméprogramme de joueur qui vient avec le DVR ou grâce au programme de net-viewer, vous pouvez donc utiliser n'importe quel joueurqui supporte le format AVI.

Image 5-14.

Image 5-15.

5.2.5 Multi joueur.

1 Copie fichier de sauvegarde sur notre PC.
2 Ouvrir un lecteur multimédia et cliquez sur [fchilepcal (F)] pour rechercher et selectionner le fichier de sauvegarde, puis clique bouton

Note : le type de filchier que vous avez selectionné devrait être *.264 format.

Image 5-16.

Image 5-17.

3 Sauvegarde ouvrir le fjichier :

Image 5-18.

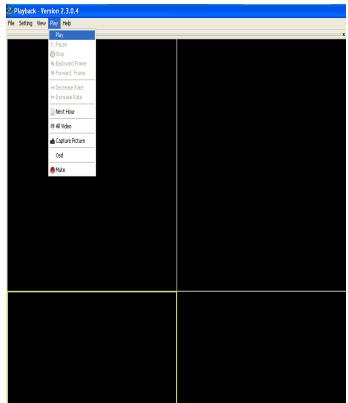

(1) Cliquez sur le menu [jeu] (P) sur le dessus du lecteur multimédia interface pour sélectionner jouant le fichier de sauvegarde.

(2) Cliquez sur le bouton de men estuplefond du lecteur multimédia et [Play- ] bouton, puis la

fichier de sauvegarde sera joué sur la chaîne selon.

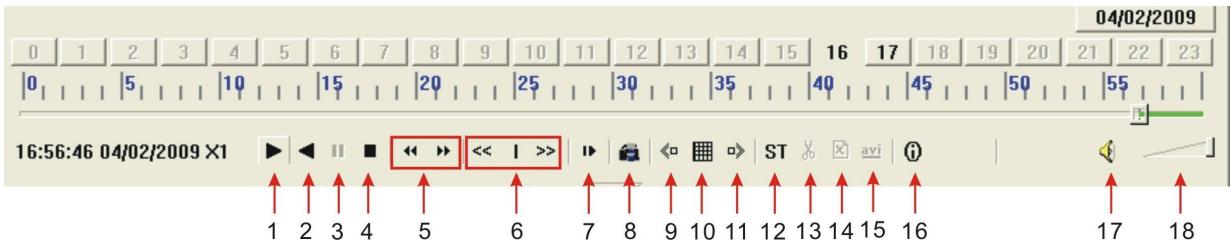

(3) Le Menu bref sur le fond du lecteur multimédia :

Date: 04/02/2009 enregistrement date pour le fichier de sauvegarde actuel affiché sous l'angle droit ;

Temps d'enregistrement 24 H: se trouvent sous menu [Date]. Bouton numéro noir se tient à l'enregistrement actuel la lecture est normale d'enregistrement pour la ligne de temps.

0 ~ 60 Minutes d'enregistrement temps quantique : Green partie sur la piece de traitement bar stand pour l'enregistrement d'pour l'enregistrement d'une heures.

Enregistrement date et traitement de temps pour le filchier d'enregistrement actuel

1	Jouer	10	Toutes les fenêtres
2	Fichier d'enregistrement précédent	11	Ajouter la fenêtre
3	Pause	12	Démarrez
4	Stop	13	Cut
5	Image précédent / suivante du cadre	14	Supprimer
6	Piège lente, normale jouer, jour vite	15	Convertir AVI
7	Prochaine heures	16	OSD
		17	Commutateur Mute
		18	Volume ajuster

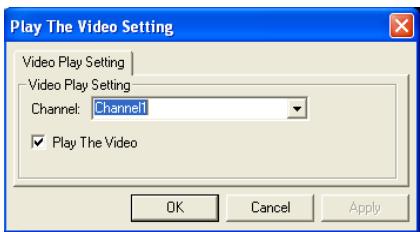

paramètre [video sur] (défaut de système - video pour chaque canal est sur)

Image 5-19.

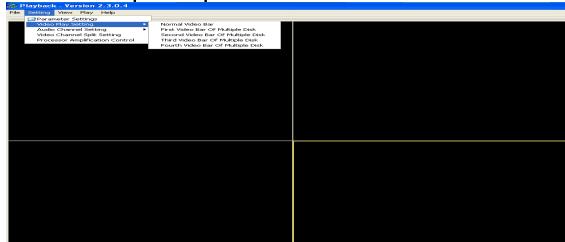

ParamètreParamètre de jeu video Barre video normal ? Sélectionnez le canal que vous souhaitez afficher ? Sélection✔épour jour le video? AppliquéBien

Image 5-20.

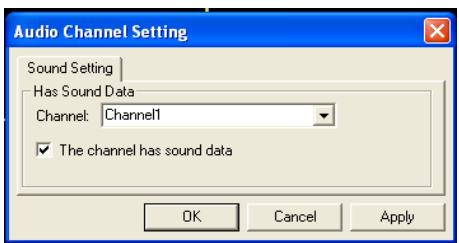

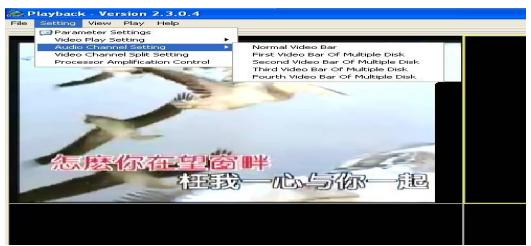

Voir la 5 la ci-dessous [Audio de] paramètre de procEDURE. (Le paramètre sera disponible après redémarrer lecteur multimédia après [Audio] demettre en place.)

Paramètre Paramètre de canal audio ? Barre video normal ? Sélectionnez le channel que vous souhaitez lecture le audio? Sélectic tzchaine dispose des fichiers audipliquèBien.

Image 5-21.

Image 5-22.

Après avoir réussi ce qui précède, lorsque vous lecture le canal actuel, vous pouvez ouvrir le fonction audio de la chaîne en même temps que la vente

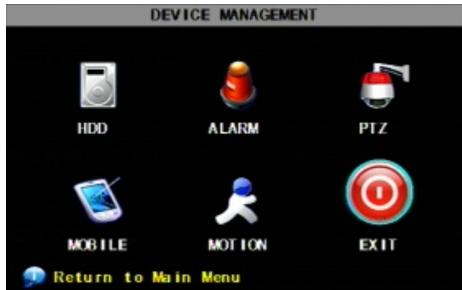

5.2.6 Gestion des péripériques

Image 5-23.

Options en DISPOSITION inclure Dur Drive, Alarme exteme, PTZ, téléphone Mobile de surveillance, de contrôle et Detection de mouvement.

5.2.6.1 Gestion de disque dur

Image 5-24.

Cliquez[adain Menu? DISPOSITION F HDD] A Entrez DISQUE DUR [Menu gestion] (montré comme image 5-24)

Lorsque vous installez un disque dur, le système détecte automatiquement si le disque dur est mis en forme ou non. Si le disque dur doit être formaté, statut de disque dur est affché comme « Pas de format», sinon, le statut de disque dur sera utilisé « Normal » (voir l'image 5-25)

L'espace TOTAL : Indique l'espace total disponible sur le disque dur.

ESPACE libre : Indique l'espace inutilisé disponible sur le dur lecteur.

REC utilise du temps: basé sur le détail et qualité de l'image actuelle et la fréquence d'images, système vous montrera comment Temps d'enregistrement vous avez laissé sur le disque dur.

RééCRITURE : Si vous Sélectionné « sur » le système va automatiquement replacer les enregistrents de la plus disque dur est plein. Si vous Sélectionné « off », enregistrement s'arrête une fois que le disque dur est plein.

FORMAT de disque dur : Vous utilisez cette option pour formater le disque dur, vous ne pouvez pas enregistrer les fich jusqu'à ce qu'il a eté mis en forme. Le bouton [Format de disque dur] pour démarrer la mise en forme. Lors de la seLECTION [Format de option le système vous invitera- « Format de disque dur sera perte toutes les données, Confimez-vous? » . Cliquez sur « OK » , système vous invite- « Est formatage. » et « format réussie; » et puis système redémarrera automatiquement.

FORMAT USB : Utilisez cette option pourmettre en forme les périphériques USB.

5.2.6.2 Ensemble d'alarme

Image 5-26.

Cliquez sur [Menu prinpoaPOSITIFAlarme] à conclure [d'alarme d'installation] menu pour le programme d'installation d'alarme avertissements (montré comme image 5-STATUT D'E/S Les options n'incluent aucune (Normal-open), NC (Normal-ermer) et OFF. La valeur « Normal-open » si vous utilisez des alames de capteur exter qui sont normalement ouverts, la valeur « Normal-close » si vous utilisez capteur exter alames qui sont normalement fermés, la valeur « off » si vous ne prévoyez pas d'utiliser capteur exteme alames. Vous pouvez utiliser la requête interne EVN détetection d'enregistrer lorsque le mouvement est detecté ; vous faire

capteurs pas externes pour enregistrer sur détéction de mouvement.

Disque dur perte : Les Options sont sur éveoulshélectionnez sur il y aura un avertisseur sonore et le signe « H » sur écran Quand disque dur n'est pas détectée ou non formé. au contraire, si vous fermez la fonction, il y a seulement « H » signe à indiquer HDD introuvable, mais aucun son alame lorsque HDD introuvable ou non ne formé.

ESPACE de disque dur : Les Options sont sur et en dehors. Lorsque la fonction d'alarme est sur, il y a alarme sonne que Disque dur est en cours d'execution d'espace. Lorsque la fonction est désactivée, il n'y a aucune alarme retentit.

PERTE de la video : Les Options sont sur et en dehors. Lorsque la fonction est activé, le système émettra alarme sonore afficher la video perte sur l'interface de visualisation. Lorsque la fonction est désactivée, le système n'aure aucune alarme sonore, mais l'interface de visualisation affichera perte video.

ALARME gérer d'alarme sortie 0, 10 s; 20 ans, la quarantaine,60snpes de BUZZER (0, 10 s, 20, 40 ans, des années 60) et a Durée 0, 30 ans, 1 minute 2 minute 5 minutes ?

Alarme Type	Fonction
Perte-VIDéo	Envoie l'alarme lorsque DVR ne peut pas receiveoir le signal videoo ( comme laamera dommages, cable brise ou endommagé ou powe approvisionnement de défaut de fonctionnement).
Détection de mouvement	Lorsqu'un objet se déplace dans la zone de détention de mouvement, alarme sera déclenchée. Vous pouvez ajuster le niveau de ses besoin de votre environnement d'application concrète.
Statut d'e/S	Système peut convertir le signal d'alarme déclenché par le capteur exterme en signal identifié par système.
Disque dur perte	Lorsque le disque dur n'est pas détectés (disque dur, dommages, power supply dysfonctionnement), ou auto réécriture de disque du espace libre n'est pas suffisant, une alarme est déclenchée.

Liste 5-1.

Notification d'alerte par e-mail

(à envoyer des avis au compte de courriel lorsque motion alarme se déclenché)

Image 5-27.

Cliquez sur le menu [Email d'installation] d'entrée dans son menu sub (indiquée comme image 5-27).

Image 5-28.

Du [Email] mode se rapporter à sa configuration de paramètre montré comme image 5-28 lors de la définition par courriel d'alarme à « on ».

SSL : est un protocole de transport de lien sécurité. Vous pouvez crypter vos info de communication (y compris votre adresse de courriel) à l'aide de SSL pour empêcher les pirates d surveillance libre info courriel ou communication et même votre mot de passer.

Veuillez SSL à « On » via un serveur Gmail.com et « Off » via un autre serveur de mail.

Si vous établissement n'est toujours pas droit, veuilles communiquer avec le site web où vous avez fait votre boîte de courriel à Bénéciciez de serveur SMTP et SSL de boîte aux lettres.

Image 5-29.

Port SMTP: indique l'expéditeur port de SMTP server. La valeur du port SMTP est généralement 25,lmais les exceptions, par exemple, le serveur de port de G-mail SMTP doit être 465.

Serveur SMTP: indique l'adresse du serveur que vous utilisez.

Email de l'expéditeur : indique l'adresse de courriel de l'expéditeur. L'adresse de courriel doit être compatible avec la serveur que vous utilisez. C'est-à-dire, lorsque vous utilisez l'adresse de courriel - [e-mail], le serveur selon devrait'être

SMTP).(gmai.com.

Récepteur adress : indique l'adresse de Courriel du destinataire. L'adresse de courriel est utilisée pour receivevoir l'imag transmis d'alarme de détction de mouvement de DVR. Veuillez effacer les images que vous avez reçu des que possible pour éviter de surcharger votre compte de couriel. Pour les protocoles SMTP détaillés, paramètres de désigner le dessous image 5-30.

Image 5-30.

5.2.6.3 Le programme d'installation PTZ

Entrer dans [menu principal DISPOSITProgramme d'installation PTZ] pour sèl le canal PTZ vous VOULEZ contrôle et définissez PTZ protocole (Pelco-D, Pelco-P), en bauds (1200, 2400, 4800, 9600), données bit (8, 7, 6, 5), Stop-bit (1, 2), parité vérifier (Aucun, étrange, même Mark espace) et code respectivement. Veuillez notes les paramétres de canal sus mentionnées doivent correspondre les paramétres de laamera PTZ.

5.2.6.4 Mobile

Cliquez sur [menu principal POSITMobile] de conclude [Mobile] menu. Nom d'utilisateur : indiquer le nom d'utilisateur de DVR. Mot de passer utiliseur : indiquer le mot de passer utiliseur de DVR Port du serveur : port de surveillance mobiles. Definition de plage est entre 1024 et 65535. Veuillez noter que Explication: Connectez-vous DVR à Internet avant de paramètre Numéro de port DVR et le serveur du port non n'est pas égal à réseau menus.

Le DVR est actuellement compatible avec les téléphones portables exécutant Windows Mobile et Symbian d'exploitation systèmes sur les réseaux 3 G.

Avant que vous pouvez acceder le DVR depuis un téléphone mobile vous devez configurer la Configuration réseau sur le DVR. Allez à la section 5.2.3 configuration de réseau à la page 14 du Manuel du produit pour obtenir des instructions sur la façon de cela. Vous avez également besoin d'aller dans le Menu principal puis disposits puis Mobile et entrez votre nom d'utilisateur et mot de passer et Ensemble le Port du serveur à 18600. Ce port doit également être envoyés à l'adresse IP de la DVR avec les ports de 5.2.3 configuration réseau.

Explication : Vous ne pouvez voir un canal à la fois lors de l'affichage d'un téléphone mobile. Le vitesse d'affichage dépend de la vitesse de la connexion internet.

Lorsque you accedez à partir d'un téléphone mobile avec système d'exploitation Windows Mobile, utiliser la syntaxe suivant procedure :

1. Installation de Webcam

Vous devrez d'abord installer le programme de webcam qui est inclus sur le CD fourni avec le DVR par copier le fisier « QQeye.CAB » pour le téléphone mobile. Vous pouvez le faire en attachant le téléphone mobile à un ordinateur et copie le fisier du CD vers la carte de mémoire sur le téléphone, ou en copiant le fisier de la ordinateur de carte de mémoire du téléphone via un lecteur de carte mémoire ou via une connexion Bluetooth.

Pic 1

Pic 2

Pic 3

1. Cliquez sur le dossier mobiles windows (case rouge à Pic 1) etCHOisissez le fichier
   QQeye"seLECTIONnez le fjichier qui ouvira la fenetre en Pic 3. Le fjichier est généralement defectueux à enregistrer en tant que péripéror ordonnner au téléphone, (illustré à Pic 3), mais vous pouvez l'enregistrer sur péripérisque ou de carte de stockage.
2. Choisissez emplacement de stockage et cliquez sur [Install] bouton (case rouge à Pic 3) pour demarrer l'installation (voir pour afficher de Pic 4 ci-dessous)

Pic 4

Pic 5

Pic 6

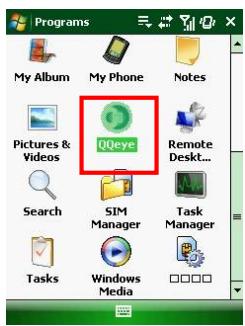

1. Àpès que installation terminée, cliquez sur l'icone nommée QQeye (case rouge à Pic 5) pour exécuter le programme. Cette va afficher l'écran de programme dans le Pic 6.

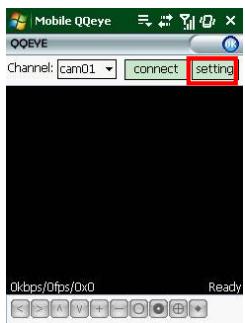

2. Paramétres : Cliquez sur [paramètre] bouton (case rouge à Pic 6) pour entrer dans le menu paramètre montré que 7 Pic

Pic 7

Pic 8

Pic 9

Nom d'utilisateur : meme comme utiliser nom d'installation en DVR sous Menu, disposits, Mobile

Mot de passer : meme que votre mot de passer d'installation en DVR sous Menu, dispositos, Mobile

L'adresse du serveur : adresse IP publique du routeur DVR est connecté à.

Web port : même comme le Port du serveur vous le programme d'installation dans le DVR, il a besoin d'être envoyés à le DVR, définition de plage est entre 1024 et 65535, le paramètre par défaut est 18600. Note : ce port est en outre pour les ports utilisés pour l'accès distant standard.

Canal : Sélectionnez le canal dans le DVR que vous souhaitez surveiller et cliquez sur [OK] bouton (case rouge à Pic 7) pour afficher l'écran à Pic 8 et lancez la connexion video.

Le bouton [Disconnect] pour arrêtier l'affichage d'image live du canal.

Le bouton [paramètre] pour modifier les paramêtres.

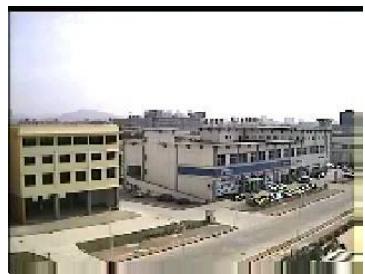

1. Connexion video affichage

Mode normal :

Yout rouvrez l'info de statut de connexion reseau dans le cadre de l'imag video :

Affichage sur le coin gauche : la vitesse de transmission, la cadence et la résolution de réseau.

Afficher le coin à droite : pourcentage d'affichage de tampon, succès de la connexion, échéc de la connexion, Play et

Stop.

Fonction de boutons sous l'image video de gauche à droite : contrôle PTZ (gauche, droite, haut et Bas), Sélectionnez zone (Zoom arrière et zoom avant), Focus (ajouter « + » et déduire "-") et Iris (ajouter « + » et déduire "-") et Snap pour capturer l'image de l'écran.
8. Mode d'affichage : vous pouvez convertir affichage normal en affichage plein écran en cliquant sur l'écran sur le téléphone mobile (affiché comme Pic 9)

Lorsque you accedez à partir d'un téléphone mobile avec système d'exploitation de Symbian, utiliser la syntaxe suivant procedure :

1. Tout d'abord vous devez copier le fichier avec le suffixe « QQeye.CAB » qui est inclus sur le disque de CD pour le mobile Télophone.

Copie de fichier est enregistrer de carte de stockage par défaut, et le fichier peut aussi être transmis à partir du CD grâce à un ordinateur par la technologie Bluetooth pour enregistrer dans la boîte de réception (Pic 1). Sélectionnez le programme QQEye (case qui affichera Pic 2.

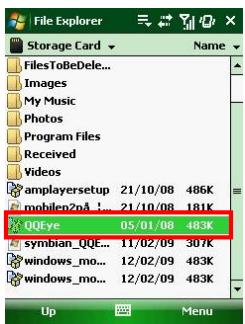

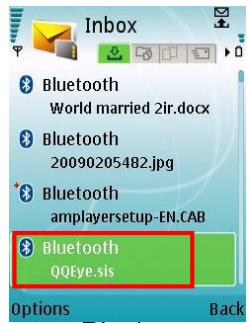

1. Sélectionnez l'icone QQEye dans cette fenêtre (case rouge en Pic 2) pour l'installer, cela affichera Pic 3).

Pic 1

Pic 2

Pic 3

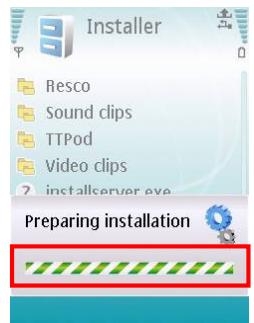

Après que le téléphone finitions préparation il affichera 4 Pic demanding l'autorisation d'installer le programme. Cliquez sur le bouton Oui (case rouge à Pic 4). Cela affiche la fenêtre à Pic 5.

Pic 4

Pic 5

Pic 6

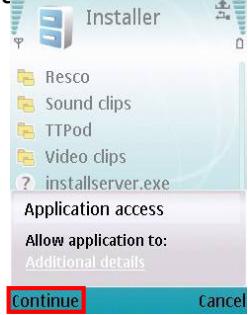

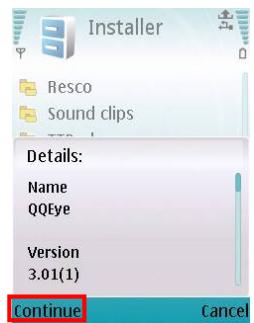

1. Cliquez sur le bouton continuer (case rouge à Pic 5) dans la boîte d'information affichant le programme et le courant Version. Cela affiche la fenêtre dans 6 de Pic.

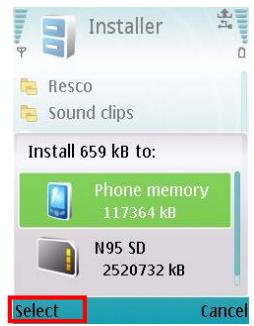

2. Ensuite désir ou vous souhaitez installer le programme, à la mémoire du téléphone ou à la carte mémoire, puis cliquez sur l'option Sélectionner (case rouge à Pic 6). Cela sera afficher la fenêtre à Pic 7, cliquez sur continuer (case rouge en Pic 7) qui affichera l'écran à Pic 8 et vous dire que c'est à installer le programme (case rouge à Pic 8).

Pic 7

Pic 8

Pic 9

1. Une fois que l'installation est terminée la fenêtre à Pic 9 s'affichera pour vous dire que l'installation est terminé. Ensuite vous pouvez aller dans le dossier Applications et Sélectionnez le programme QQEye (boîte blanche à Pic 10) et cliquez sur l'option Ouvrir (case rouge en Pic 10) pour afficher le menu paramètres. Àpès avoir compléter les paramètres Cliquez sur le bouton Done (case rouge Pic 11) la video fenêtre en Pic 12 sera affichée.

Pic 10

Pic 11

Pic 12

Point d'accès par défaut

D'entrée du point d'accès. Par défaut du système pour le point d'accès est connexion GPRS.

Adresse du serveur

D'entrée de l'adresse IP publique du routeur le DVR est attaché à (voir la section 5.2.3 configuration réseau sur page 14 du Manuel du produit).

Port du serveur

Web port : même comme le paramètre du port web sur le DVR, vous avez besoin de transmettre ce port du routeur à le DVR. Définition de plage est entre 1024 et 65535, le paramètre par défaut est 18600. Note : ce port est en outre pour les ports utilisés pour l'accès distant standard.

Nom d'utilisateur :

Meme que l'utiliseur nom d'installation en DVR sous Menu, disposits, Mobile

Mot de passer

Meme que le programme d'installation (deni t de pas sula de fonction pour enregister le mot de passage, une touche program pour enregister le mot de passage)

Canal :

Délectionnez le channel que vous pouze surveiller et cliquez sur [OK] bouton à lancer la connexion video

État de connexion de réseau : pourcentage d'affichage de tampon, succès de la connexion, échéc de la connexion, play et d'arrêter.

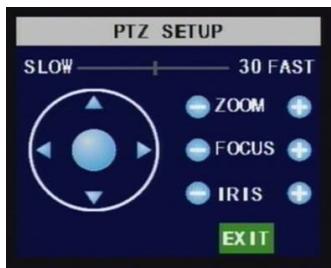

Canal select, contrôle PTZ, Zoom in/out, Focus et Iris

Play/Stop, plein ecran / parametre d'affichage Normal, Capture, definissant et sortie ? ?

En cliquant sur l'image vous pouze le voir plein écran comme dans 13 Pic

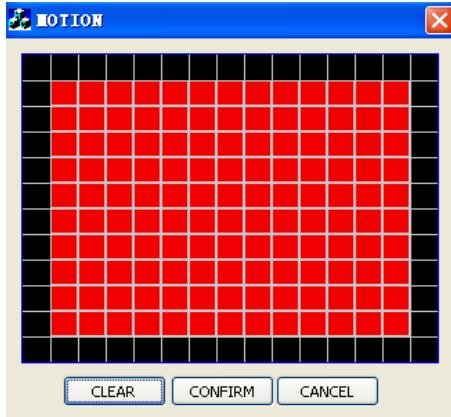

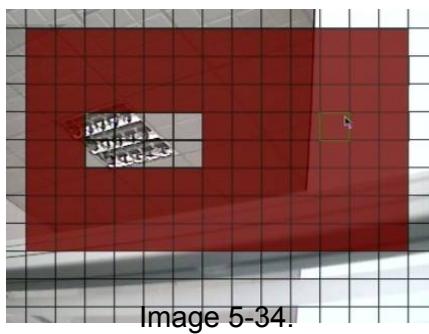

5.2.6.5 Détector les mouvements

Image 3-33.

Cliquez sur [MMSPOSITRequête] d'entrez dans la [detection de mouvement] menu d'enregistrement de detection pour le mouvement d'installation.

La [détection de mouvement] Menu a trois sections, y compris le canal Zone de statut, de sensibilité et de mouvement.

Canal statut : Cette option permet de vous activez la détction de mouvement sur n'importe qu'elle chaine.

SENSIBILITÉ : Cette option vous permet de fixer le niveau de sensibilité de détction de mouvement de 1 à 4 avec 4 étant les plus sensibles.

MD AREA: Cette option permet de que vous sélectionner la zone que vous pouze et sensible à la requête. Le canal est séparé en une zone de 13^* 10 . Quand tout objet se déplace dans la zone de détction de mouvement et la zone où le objet est situé est affichée en rouge enregistrement sera déclenchée. Dans la zone semi-transparentE la détction de mouvement est désactivée.

5.2.7 La fonction système

image 5-55.

Le Menu [système] comprend le dessous de sous-menus : temps Mot de passer utiliser, création Audio et video, langue définitie, Sélectionnez,Infos système et Maintenance du système.

Après avoir entré dans le [système], vous pouvez configurer le système à vos besoin.

5.2.7.1 Ensemble de temps

Image 5-36.

5.2.7.2 Le mot de passer

Cliquez sur le menu principaléme? Date et heures] à son tour d'entrée dans Menu [temps ensemble]. Vous pouriez modifier non seulement date système, temps et le format, mais aussi set heures avancée et de mode.

Image 5-37.

Cette option vous permet de définir l'ID de périhérique pour le DVR et définir le mot de passer系統e si vous souhaitez utiliser un. Les nouveaux mots de passage sera disponible après avoir cliqué sur le bouton [appliquer].

Image 5-38.

Lorsque vous définissez votre mot de passer a permis à "ON" (montré comme image 5 38), vous pouvez configurer un mot de passer utiliser et un mot de passer administrateur respectivement. Le mot de passer prend en charge jusqu'à 6 caractères.

5.2.7.3 Le programme d'installation video

Image 5-39.

Cliquez sur [Menu prisysteme?VIDEO] pour le programme d'installation video, ici you definir le systeme deamera

(PAL, NTSC) Aux États-Unis, nous utilisons NTSC. Note : Ce modèle ne avoir un port VGA donc résolution VGA ne s'applique pas

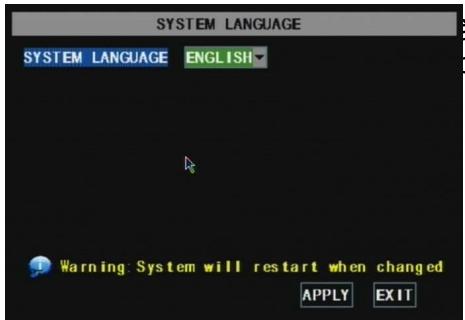

5.2.7.4 Langue de

Image 5-40.

Entrez dans le menu [système Language] pour sélectionner la langue vous à utiliser sur le DVR (indiqué comme image 5-40) et cliquez sur [appliquer] pouton. La sélection sera disponible après système Qu'auto redémarre.

5.2.7.5 Info.

Image 5-41.

Cliquez sur [Menu prinsysteme? Info] à conclude [système d'Information] menu pour afficher les infos système, y compris le type de dispositif, logiciel (firmware) version et adresse MAC etc..

5.2.7.6 Maintenance du système de

Image 5-42.

Cette option permet de que vous rétablier le DVR paramètres par défaut, mise à jour du logiciel système (firmware) et la valeur auto-maintenance du système. Cliquez sur [menu principal? Maintenir] d'entrée dans la [système maintainir] menu (montré comme image 5-42). Orsque l'ouverture automatique-maintenir la fonction, vous pouvez d'installation système de égulérique.

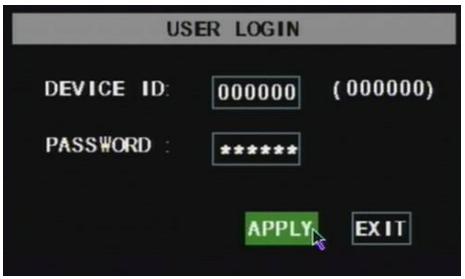

5.3 Menu Lock

Image 5-43.

Comme caractéristique de sécurité système, vous pouvez cliquer sur menu [Menu Log] menu de verrouillage en quittant le DVR. Si vous souhaitez vous connecter à la DVR, vous seront d'entrée/dispositif code et mot de passée (voir le Menu Le verrouillage interface-image 5-43).

Explication : Utilisateur seul a le pouvoir de recherche enregistements, mais l'administrateur a pleine autorité sur Menu principal opérations

5.4 Recherche video

Cliquez sur menu contextuel rechercher videoo pour entrer dans le menu [recherche videoo] vous rechercher des fischiers et la lecture enregistements. Pour plus d'informations sur cette opération, reportez-vous à la section précédente 5,24.

5.5 Contrôle PTZ

Image 5-44.

Nous avons introduit le paramètre PTZ paramètres précédemment dans le chapitre 5.2.5.3. Ici Nous examinerons comment opérer des contrôleux PTZ.

Cliquez sur le menu contextual pour afficher PTZ option et entrer dans contrôle PTZ interface (indiquée comme image 5-44). Vous pouvez maintainant cliquer sur Z + & Z keys pour zoomer à l'extérieur, cliquez sur F + & F-clés de laamera focus de contrôle et cliquez sur je + & je - pour ajut

5,6 Dossier de

Lorsque you souhaitez le système pour démarrer le bouton cliquez sur [Rec] pour démarrer l'enregistrement manuel d'enregist

5.7 Arrête l'enregistrement

Si vous souhaitez ameter enregistrement manuel cliquez sur menu [Stop Record.] ou [ameter]

Chapitre 6 Net-Viewer programme

6.1 Installation et plug-ins de téléchargement

Ouvrez IE navigateur et entrée l'adresse IP et le web port de DVR, tels que http://172.18.6.202:80/ et

confirmer pour télécharger et installer la webcam. Si votre ordinateur est connecté à internet, l'ordinateur sera auto Téléchargez et installez la webcam.

Rappel: Si la webcam n'est pas ete telechargee avec succes, veuillez cocher si nivea de segurite de voe ravigateur ou parametre de pare-feu est trop avancee. Voir egalament la section 5.2.3 configuration de reseau pour rendre ce reseau la configuration est correcte, ports sont transmis correctement et ActiveX est activé.

6.2 Entrer en communication avec NetViewer

Image 6-1.

Après que la webcam installe des plug-ins, veuillez sélectionner log-in language (Chinois ou Englais) et entrez dans le mot de passer et cliquez sur [Log-in], et maintainant, vous pouvez afficher DVR à distance par le biais de NetViewer.

Veuillez Note par défautmot de passerest vide. Système permet de Administrateur de définir un nouveau mot de passer selon les instructions dans la section 5.2 - Menu [jeu de mot de passer]. Remarque : Si vous souhaitez supprimer des valeurs IE webca Système de DVR mise à jouéxécutez caractères de commande : « regsvr32/u dvrocx.ocx »

Image 6-2.

Après lesuccès Log-in pour Net-viewer, système sera entrer dans l'interface d'affichage live et se connecter pour audio/video. alimenter automatiquement (montré comme image 6-2).

6.3 L'Interface principale du Net-viewer

Image 6-3.

Connectez-vous Net-viewer et montré l'interface comme suit

6.3.1 Menu colonne (Section 1 sur la photo 6-3)

6.3.2 Contrôle PTZ (numéroes 2, 3, 4 sur la photo 6-3)
6.3.3 Vivre Play contrôle (numeros de 6 à 10 sur la photo 6-3)

6.3.1 Menu colonne (Article 1 le tableau 6-3)

Colonne menu comprennent [Live] menu, menu [relecture] et [configuration] menu.

6.3.1.1 Live

Après enregistrement-in au système, le système enterra en affichage Live (montré comme image 6-3).

6.3.1.2 Relecture de

Image 6-4.

Cette option vous permet de lecture des enregistements à distance.

Sélectionnez d'abord le jour, le canal et le type et procédé à la recherche et rafraîchissant. deuxieme select tout événement de la liste de résultats de recherche à la lecture.

Veuillez notes que vous pouvez contrôler la vitesse de jeu par glisser la barre de contrôle jouant au fond de la interface (indiquée comme image 6-4).

Joue le bouton: [Lire] / [Pause]

Bouton d'arrêt : arrêtier de jour d'enregistrement.

Bouton F.F.: enregistrement de lecture fast forward

Bouton lente: ralentir l'enregistrement de la lecture.

La section suivante : play image par image.

264 Å AVI bouton : fichier de conversion de format H.264 en format AVI

PLAY

STOP

F.F.

SLOW

NextFrame

264 TO AVI

Le format natif des fichiers de sauvegarde est H.264, vous pouvez convertir le format H.264 en AVI plus familier de format en cliquant sur la touche de 264 AVI.

6.3.1.3. Le programme d'installation

Cliquez sur le menu de [configuration] d'entrez dans son menu sub, y compris le menu [Mode enregistrement], [Mode d'alarme] m [Contrôle PTZ] Menu, [parametre reseau] menu, menu [parametre système] et [hote Info] menu.

Explication : Uniquement lorsque DVR est sur l'etat d'affichage live, vous pouriez modifier et enregistrer ses paramètres à distance en ce moment, les paramètres sont disponibles. La méthode de modification de DVR via Net-viewer est le la même que l'adaptation locale de DVR.

Entrer dans le menu sub - menu [Mode enregistrement], vous pouvez Sélectionnez au démarrage pour chaque canal et ajuster les paramètres d'enregistre (résolution, qualité, audio, mode REC et annexe) à distance via Net-viewer.

Image 6-6.

Cliquez sur le menu [annexe] d'entrée dans son menu sub (indiquée comme image 6-6).

Méthodes d'installation à distance sont les mêmes que local DVR, le programme Veuillez vous réfééré à la Section 5.2.2 Notice d'installation

Alame

Image 6-7.

Cliquez sur [alame] menu pour entrer dans son menu sub (reprsentee par Image 6-7).

Voupez définir I/O d'alarme pour chaque canal, détction de mouvement alarme, enregistrement, trace de la requête, sensibilité de la requête, video alarme perte, HDD pas assez alarme de l'espace, disque dur ne trouve pas d'alarme et d'alerte de sortie de temps etc..

Pour plus d'informations sur la méthode d'installation, veuillez vous reporter à l

Image 6-8.

Système vous permet de configurer les paramètres de détction de mouvement pour chaque DVR à distance (montré comme image 6-8)

Contrôle PTZ

Image 6-9.

Cliquez sur [contrôle PTZ] pour le programme d'installation PTZ caméras. Re le programme d'installation méthodes sont les mêmes que local DVR, le program Veuillez vous reférer à la Section 5.2.5.3 (montré comme image 6-9).

Réseau

Image 6-10.

Parametre

Cliquez sur [réseau] d'entrée dans le menu [réseau]. Méthodes d'installation à distance sont les mêmes que local DVR Programme d'installation.

Veuillez you reporter à l'article 5.2.3. -Réseau ensemble.

Hôte Infage 6-11.

Cliquez sur le menu [paramètre] d'entrée dans l'interface de menu (indiqué comme image 6-11).

Cliquez sur bouton [. .] pour prévisualiser l'enregistrement de la net-viewer. Saving capture chemin et écran sauver le chemin d'accès.

Le menu vous permet également de définir une bande passante inférieure pour la transmission video Internet, définir le mot de passer utiliseur, toumer heures d'été on/off, etc..

Image 6-12.

Cliquez sur [hôte Info.] d'entrez dans le menu de sub (reprsenté par Image 6-12). Ici vous pouze vérifier les taux d'utilisation de disque dur, disponible enregistrements, logiciel Version et MAC adress.

6.3.2 Contrôle PTZ(Numberos 2, 3, 4 sur image 6-3)

.Contrôle PTZ: indique le focus, zoom et iris contrôle PTZ
D. Définition: cette option vous permet de paramètres PTZ d'installation.
[ ].Invoquer: Invoquer les paramétres PTZ
Clear efface les paramètres PTZ actuels.

6.3.3 Contrôle de jeu live (Numéros 10 à 6 sur image 6-3)

On/OffLiveafficher[] Lorsque le statut d'affichage Live est «On», en cliquant sur le bouton ferme affichage Live. Quand «Off» en cliquant sur le bouton ouvre l'affichage direct.
[Capturer]: Capturer l' image de l'écran et enregistrer sur PC comme * image bmp.
Enregistre Exploiter DVR enregistrement a distance
[Canal afficher] : Les icônes debout pour canal simple affichage, affichage de Quad Channel, 3 x 3

Affichage de canaux et de Channel 4 × 4 affichent respectivement.

Commande de vol ] Cliquez ou glisser la barre de contrôle pour ajuster le volume sonore.

Chapitre 7: Spécification

Modèle	4CH		D8CH
Système video	NTSC / PAL(Optional)
Format de compression	Vidéo: H.264 / Audio: 8 kHz * 16 bits ADPCM
Sortie video	4-CH BNC Input / 2-CH BNC sortie		8-CH BNC input/2-CH BNC sortie
E/S audio	4-CH RCA audio Input / 1-CH RCA audio Output		1-CH RCA audio input / 1-CH RCA audio sortie
Résolution d'affichage	D1:704?576(PAL) 704?480 (NTSC)
Cadence	Seul CH PAL :fps 25 , NTSC :fps 30
Résolution d'enregistrement	PAL : CIF(352*288), HD1(704*288) D1 (704*576)NTSC: CIF(352*240),HD1(704*240) D1 (704*480)		PAL: CIF(352?288)NTSC: CIF(352?240)
Enregistrement de la vitesse (partagé)	PAL: fps@D1 25, fps@HD1 50, 100 fps@CIFNTSC: fps@D1 30, 60 fps@HD1,120 fps@CIF		PAL: fps@CIF 200NTSC: 240 fps@CIF
DISQUE DUR	Disque dur SATA 1, jusqu'à 102400que dur amovile de USB
Mode video	Toujours / annexe / mode d'emploi/de la détction de mouvement / capteur déclenchée
Temps record de Pack	15/30/45/60 min
Sauvegarde video	Disque flash USB / amovable HDD USB Bumer, réseau de sauvegarde au Format de fichier AVI
Mode de lecture	JOUER / lente/FWD/image par image.
Alarmé e/S	4-CH entrées, sorties d'alarme 1-CH		8-CH entrées, sorties d'alarme 1-CH
Alarmé Type	Requête / capteur video déclenchée perte/HDD espace/disque dur perte
Contrôle PTZ	Les port RS-485 intégré, prend en charge PELCO-P & PELCO-D
USB 2.0 Port	Souris USB de supports , disque dur amovible USB lecteur de sauvegarde de fichier AVI et de mise à nivsysteme
Ethernet	Un 100 M 10 M RJ-45 self-adaptable interface Ethernet
Protocole réseau	Protocole de réseau appuie TCP/IP, DHCP, UDP, DDNS, PPPOE
Fonction de réseau	Support Aperçu live affichage à distance via le téléphone mobile et en temps réel de surveillance via IE-selon navigateur ou réseau et de soutenir le paramétrage du DVR à distance.
Consommation d'énergie	10~15W (exclure HDD)
Adaptateur	12V DC / 3 A	12V DC / 5 A
Température de travail	50 ?F à 104 ?F (10 ? à 40 ?)
L'humidité de travail.	10 % ~ 90 %
Dimension (W x h x D)	11,75 x 9 x 2 en (300? 220? 47 mm)

Liste 7-1.

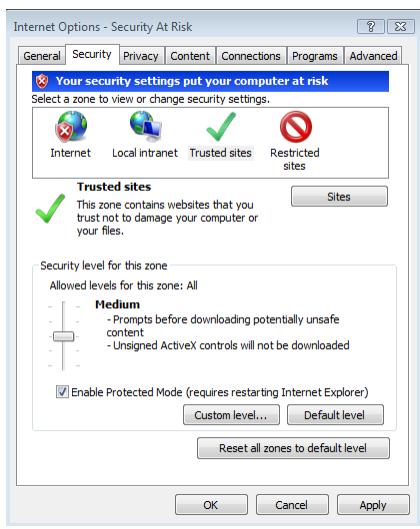

1 ?Ouvrez IE parcourir tout d'abord, puis entrer dans la barre d'outil-Sélectionnez? ? à comparaison le dessous de photo :

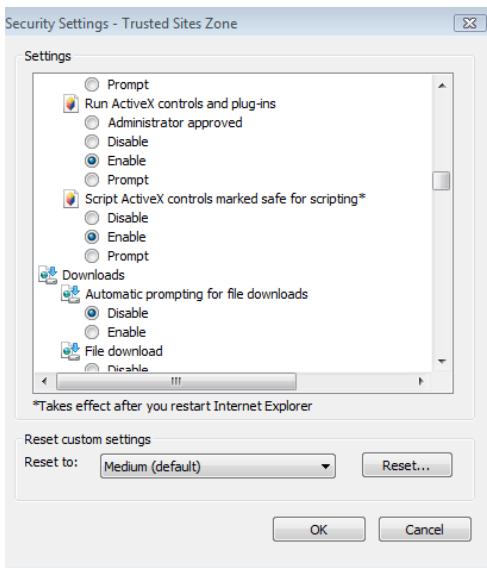

2 ?En second lieu, selecction Cochez la parametes de contrôle ActiveX and plugins "pour activer, détails comme suit :

3.

Enfin après cochez tous le « activer », veuillez Cliquez sur quitter. En ce moment, vous pouvez entra r'adresse IP pour exécuter votre programme.

Chapitre 9: Annexe

9.1 Opération fonction Table

Type	Titre	Description	Page
Principe Paramètre	Paramètre de l'heure	Définition système date, de temps et de format et de day-light d'épargne temps paramètre	21
	Sélectionnez langue	Définition de la langue du système	22
	Paramètre de CH	Définition CH titre et position. réglage de la valeur de paramètre de couleur image ; pour le paramètre CH display ON / Off et temps affichage/enregistrement temps superposant à On/Off.	12
	Paramètre de Rec.	Définition de qualité d'image, résolution, volume, mode d'enregistrement un temps pack	14
	Recherche de Rec.	Temps basée, recherche de chaîne thématique et rec. mode en fonction de recherche.	14
	Lecture de Rec.	Lecture de temps spécifique, lecture régulier, fichier de liste de lecture	14
	Mode de lecture	Jouer, jour in image par image, à plusieurs vitesses de rembobinage avant et à plusieurs vitesses 4	15
	Sauvegarde du fischié	U flash disk et amovible HDD sauvegarde, sauvegarde d'enregistreur DVD et réseau Télécharger la sauvegarde	16
	Gérer les disques durs	Vérifiez statut de disque dur, utilisation de l'espace, définition HDD auto réécriture	22
	Paramètre de VID/AUD	Régler résolution VGA, système select et le contrôle du volume	22
Advanced Paramètre	Mot de passée utilisateur	Définition ou la modification de mot de passée utilisateur	21
	Alarme	Définition HDD perdu, espace de disque dur, perte video I/O statut, alarme de gestion et d'alarme par courie	26
	Détction de mouvement	Mise en/hors statut de MD ; Sélectionnez la sensibilité et la définition de la zone de détction	20
	Contrôle PTZ	Sélection de CH et paramètre PTZ protocole, bauds et PTZ adresse pour le CH	27
	Monitre de MP	Définition utiliser nom, mot de passée et serveur de port.
	Système Entretien	Paramètre système auto maintenance, temps d'entretien régulièrement, système de mise à niveau Manuel et récapération d'une valeur par défaut ex-usine redémarrent le système	22
Réseau Paramètre	Réseau et Port paramètre	Sélectionner le mode réseau et paramètre net-viewer port, port de web, DNS et DDNS paramètres.	27
Réseau Fonction	Affiche Live	Vidéo temps réel d'entrée à distance	25
	Enregistrement distant	Paramètre de mode et le statut de DVR d'enregistrement à distance	28
	Distance de lecture	Consultez enregistrement local historique via réseau	25
	Contrôle PTZ	Contrôler à distance le PTZamera, position, focus, zoom et iris etc..	28
	paramètre ensemble DVR à distance	Définition affichage local de CH, enregistrement, alarme, valeur de paramètre de contrôle PTZ réseau	Z36a
	Téléchargement de réseau	Fichier de sauvegarde enregistrement via le réseau	25
Auxiliaire fonction	Infos système	Vérifiez l'adresse MAC, la version du logiciel et modèle de périphérique	28
	()	En plus d'illustrer l'image, entre parenthèses indiquent généralement facultatif valeur de paramètre de menu précédent.
Menu bouton	Confirmer	Le bouton permet de qu'enregister la modification de la valeur du paramètre.
	Récupérer par défaut	Le bouton permet de que vous recoupérer la valeur par défaut du système ou le menu actuel
	Sortie	Le bouton permet de que vous quittez le menu actuel.
	Prochaine	Le mode multicanal, le bouton permit de vous vérifiez ou modifier les autres la chaîne paramètre ; le mode [fichierliste], le bouton permet de que vous afficher la page suivante.

Liste 8-1.

9.2 Enregistrement alarmé paramètre

Veuillez consultier le dessous de matice: "'t stand pour "seule alarme mais aucun enregistrement";"AMR"defendons"enregistrement d'alarme". « nlr » défendons « enregistrement normal »; et « NOR » stand pour « aucun enregistrement ». Une fois que l'alarme est déclenchée, icône de l'alar se produit et lorsque plusieurs alarmes sont déclenchés, alarme remarques se produit à l'écran.

Enregistrement d'alarme paratype n°tée ne d'alarme		Mode d'enregistrement
		Enregistrement après puissance sur	Enregistrement de timings			Enregistrement manuel
			AMR	NLR	NI
Alarme mode	MD alarme	M	AMR	NLR	□	NLR
	Alarme déclenchée de I/O	I	AMR	NLR	□	NLR
	Disque dur perte, espace de disque dur cH plet	H plet	□	□	□	□
	Perte vidéo	Perte vidéo	□	□	□	□

La liste des 8-2.

Quand DVR est en mode d'enregistre R[ll'icone ou M] icone apparaître à l'écran. Mais lorsqu'il y a [] I] icone et [ M] icônes sur l'écran, il indique une requête alarme a été déclenchée. Lorsque [] H] icone apparait à l'écran, qui signifie qu'une alarme de disque dur s'est produit.

9,3 Dépannage de

1. Q: que puis-je faire si le système ne détecte pas le disque dur?

A: vérifie les câbles de données et de la puissance et assurez-vous qu'ils sont connectés en toute sécurité.

1. Q: nous ont changé le mot de passer, mais ne se souviennent pas le nouveau mot de passer, comment est-ce que nous pouvons acceder au sy

R: si vous oubliez le mot de passse système, entrez 0800808 dans le champ de mot de passage pour réinitialiser le mot de passage

1. Q: nous n'obtenons pas tout signal video sur le DVR,quel est le problème?

R: vérifie que les cables sont solidement reliés aux ports de la BNC sur le DVR. Vous pouze également essayer une autre cable pour s'assurer qu'il y a pas un problème avec le cable. Assurez-vous que vous avez sélectionné le bon format video pour votre pays (NTSC ou PAL), est aux États-Unis que nous utilisons NTSC.

1. Q: le DVR ont des problèmes si elle devient trop chaude, comment puis je empêcher cela?

R: le DVR a un fan pour l'aider à dissiper la chaleur alors qu'il travaille. Veuillez placer le DVR dans un endroit où il y a circulation de l'aironne et loin des températures élevées pour augmenter la stabilité et la vie de la DVR.

1. Q: ma commande à distance ne fonctionne pas lorsque le DVR est en mode direct, mais les boutons du panneau avant travaillent, Qu'est-ce qui ne va pas?

R: Assurez-vous rien bloque le LED sur la distance, ou le récepteur sur le DVR, si les deux sont ok, vérifiez le batteries.

1. Q: puis-je utiliser le disque dur de mon PC dans le DVR ?

A: you coupez si le disque dur est du même type et la taille est pris en charge par le DVR. Si vous l'installez dans le DVR il sont formatees pour utilise dans le DVR et le PC ne sera pas capable de le dire.

1. Q: doit je arrêter l'enregistrement à la lecture des fichiers sur le DVR ?

R: non vous n'avez pas à arrêter l'enregistrement, le DVR appuiera les deux fonctions en même temps.

1. Q: puis-je j'effacer des fichiers à partir du disque dur du DVR ?

R: you ne pouze pas effacer des fichiers individuels, you auriez besoin de formater le disque dur qui effacera tous les fichiers

9.Q: pourquoi ne puis j'entrer en communication avec le programme Net-viewer?

R: veuillez vérifier que le mode Net est correct, le cable du port RJ-45 est bien relié à la DVR et le routeur, et que vous utilisez le mot de passer correct.

1. Q: nous ont attaché uneamera PTZ mais ne peut pas contrôler, quel est le problème?

R: vérifier que le protocole bauds, adresse et autres paramètres sur laamera PTZ correspondant les paramètres que vous avez mettre dans le DVR. Assurez-vous que les cables de données sont fermement attachées au port RS485 sur le DVR.

1. Q: pourquoi le Buzzer garder sonnant?

R: veuillez vérifier si la détction de mouvement est sur et le système a détecté une motion, assurez-vous que le disque dur est détecté et ont suffisamment d'espace disponible, et qu'aucun de vos caméras ont perdu la vente. Vous pouvez désactiver la

BUZZER dans l'option de configuration d'alarme.

9.4 Connexions de système de channel 4

9,5 Connexions de système de channel 8

9,6 Accessoire de (facultatif)

Cordon d'alimentation

Adaptateur d'alimentation

Manuel de l'utilisteur

Logiciel sur CD

Télécommande

Le contenu de ce document est la propriété

Aucune partie de ce manuel peut etre re, par tous les moyens sans notre entreprise préalable permission

're enterprise.

t, transmis ou publié sous quelque forme ou

1. Nos produits sont en vertu de l'amélioration continue et nous nous réservons le droit d'apporter des modifications sans préavis. Mais aucune garantie n'est donnée quant à l'exactitude de son contenu.
2. Nous n'acceptons pas de toute responsabilité pour tout dommage causé par l'utilisation de notre produit.
3. L'image du produit peut différer le produit réel, qui est seulement pour votre référence. Les accessoires sera probablement différent selon les différents domaines de vente. Pour plus de détails d'accessoires, veuillez consulter votre distributeur local.

Droits d'auteur réservés
