Intitulé	Valeur / Description
Type de produit	Adaptateur CPL (Courant Porteur en Ligne)
Caractéristiques techniques principales	Norme HomePlug AV2, vitesse de transfert jusqu'à 1000 Mbps
Alimentation électrique	230 V AC, 50 Hz
Dimensions approximatives	10,5 x 6,5 x 5,5 cm
Poids	0,3 kg
Compatibilités	Compatible avec tous les appareils utilisant la norme HomePlug AV/AV2
Fonctions principales	Extension de réseau, prise électrique intégrée, sécurité WPA/WPA2
Entretien et nettoyage	Nettoyer avec un chiffon doux, éviter les produits abrasifs
Pièces détachées et réparabilité	Pas de pièces détachées disponibles, produit non réparable
Sécurité	Protection contre les surcharges, certification CE
Informations générales utiles	Installation facile, plug and play, idéal pour les maisons avec des murs épais

FOIRE AUX QUESTIONS - PLP1000T-100FRS NETGEAR

Comment réinitialiser le NETGEAR PLP1000T-100FRS ?

Pour réinitialiser le NETGEAR PLP1000T-100FRS, appuyez et maintenez enfoncé le bouton de réinitialisation situé à l'arrière de l'appareil pendant environ 10 secondes jusqu'à ce que le voyant LED clignote.

Pourquoi mon NETGEAR PLP1000T-100FRS ne se connecte-t-il pas à mon réseau ?

Assurez-vous que le NETGEAR PLP1000T-100FRS est branché dans une prise fonctionnelle, que votre routeur est opérationnel et que les paramètres de sécurité de votre réseau (comme le mot de passe Wi-Fi) sont corrects.

Comment vérifier la vitesse de mon NETGEAR PLP1000T-100FRS ?

Vous pouvez vérifier la vitesse de votre connexion en utilisant un service de test de vitesse en ligne ou en accédant à l'interface de gestion de votre PLP1000T-100FRS via un navigateur web.

Que faire si le voyant LED de mon NETGEAR PLP1000T-100FRS reste rouge ?

Un voyant LED rouge indique un problème de connexion. Vérifiez les câbles, redémarrez l'appareil et assurez-vous qu'il est à portée de votre routeur.

Puis-je utiliser le NETGEAR PLP1000T-100FRS avec d'autres appareils Powerline ?

Oui, le NETGEAR PLP1000T-100FRS est compatible avec d'autres adaptateurs Powerline qui respectent le standard HomePlug AV.

Comment sécuriser mon réseau avec le NETGEAR PLP1000T-100FRS ?

Pour sécuriser votre réseau, utilisez le bouton de sécurité sur l'adaptateur pour établir une connexion sécurisée, et changez le mot de passe par défaut dans l'interface de gestion.

Le NETGEAR PLP1000T-100FRS fonctionne-t-il sur des rallonges électriques ?

Il est recommandé de ne pas utiliser le NETGEAR PLP1000T-100FRS avec des rallonges électriques, car cela peut affecter la qualité de la connexion.

Comment mettre à jour le firmware du NETGEAR PLP1000T-100FRS ?

Pour mettre à jour le firmware, connectez-vous à l'interface de gestion via un navigateur web, accédez à la section des mises à jour et suivez les instructions pour télécharger et installer la dernière version.

MODE D'EMPLOI PLP1000T-100FRS NETGEAR

CPL 1000 + prise supplémentaire

Modèle PLP1000

CPL 1000 avec prise filtrée intégrée

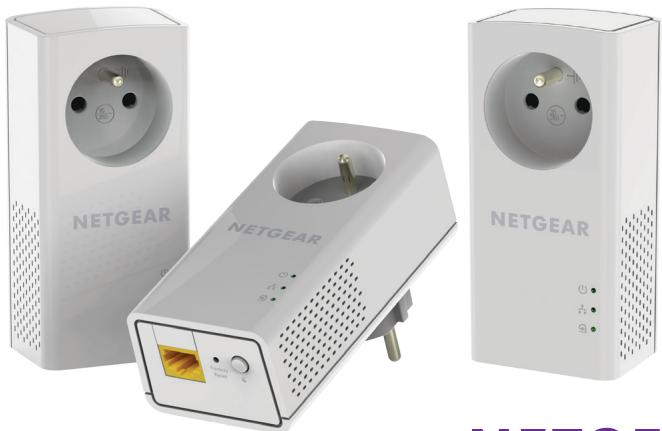

Modèle PLP1000T (3 x PLP1000)

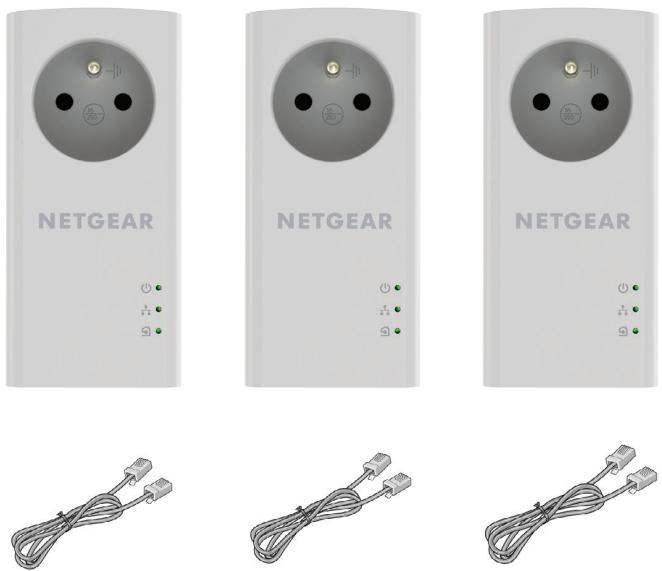

Contenu de l'emballage

Dans certaines régions, un CD de ressources est fourni avec le produit.

Contenu de l'emballage

Dans certaines régions, un CD de ressources est fourni avec le produit.

Démarrage

Les adaptateurs CPL sont une manière alternative d'étendre votre réseau à l'aide de votre réseau électrique existant. Branchez deux adaptateurs CPL ou plus sur des prises secteur pour mettre en place une connexion réseau filaire. Vous pouvez ajouter jusqu'à 16 adaptateurs pour etendre votre reseau.

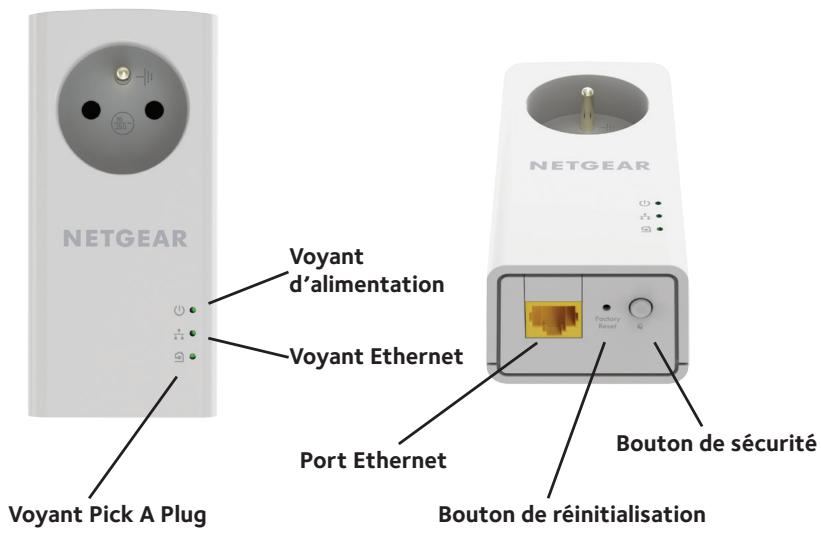

Découverte de votre adaptateur

Avant d'installer votre adaptateur, familiarisez-vous avec ses voyants, ses boutons et son port.

NETGEAR Voyant d'alimentation Voyant Ethernet Voyant Pick A Plug Bouton de sécurité Factory Reset Port Ethernet Bouton de réinitialisation

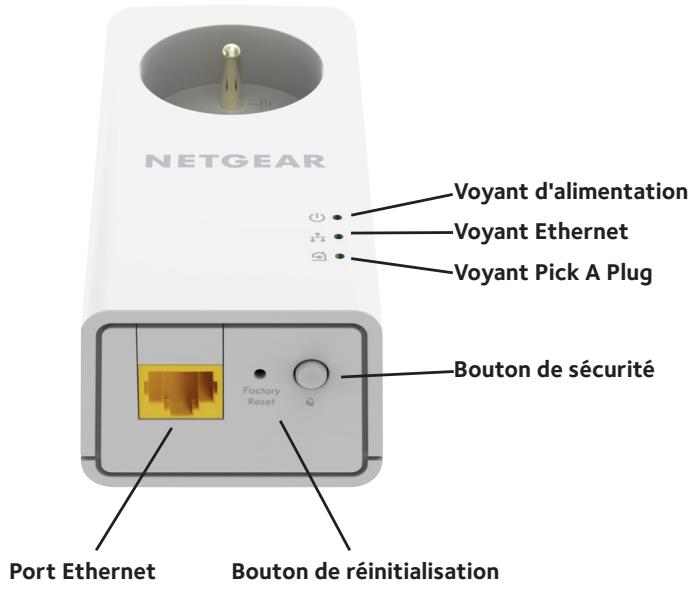

Découverte de votre adaptateur

Avant d'installer votre adaptateur, familiarisez-vous avec ses voyants, ses boutons et son port.

NETGEAR Voyant d'alimentation Voyant Ethernet Port Ethernet Bouton de sécurité Bouton de réinitialisation NETGEAR Voyant Pick A Plug

Voyant d'alimentation

Vert continu. L'adaptateur est sous tension.

Orange continu. L'adaptateur est en mode veille.

Vert clignotant. Le processus d'appairage/de sécurisation de l'adaptateur est en cours.

Eteint. L'adaptateur n'est pas alimenté.

Voyant Ethernet

Vert continu. Le port Ethernet est connecté.

Désactivé. Aucune connexion Ethernet n'est détectée.

Voyant Pick A Plug

La fonction Pick A Plug vous permet de choisir la prise électrique offrant le meilleur débit. Le niveau de performance est indiqué par la couleur du voyant :

Rouge. Débit de connexion < 50 Mbit/s (bonne connexion).

Orange. Débit de connexion entre 50 et 80 Mbit/s (très bonne connexion).

Vert. Débit de connexion > 80 Mbit/s (excellente connexion).

Eteint. L'adaptateur n'a pas trouvé d'autres appareils CPL compatibles utilisant la même clé de chiffrement.

Bouton de réinitialisation

Appuyez sur le bouton Factory Reset (Réinitialisation) pendant une seconde pour rétablir les paramètres par défaut de l'adaptateur CPL.

Port Ethernet

Connectez vos appareils filaires (ordinateurs, routeurs WiFi, consoles de jeux, etc.) à votre réseau CPL. Box internet, boitier TV adsl, Décodeur satellite, amplificateur AV, lecteur bluray.

Bouton de sécurité

Utilisez le bouton Security (Sécurité) pour créer un réseau CPL sécurisé.

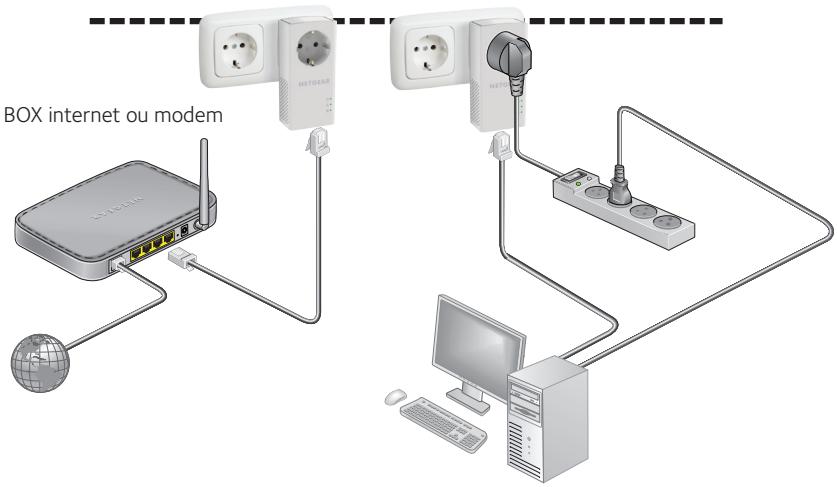

Installation de vos adaptateurs

Pièce 1
Pièce 2

BOX internet ou modem

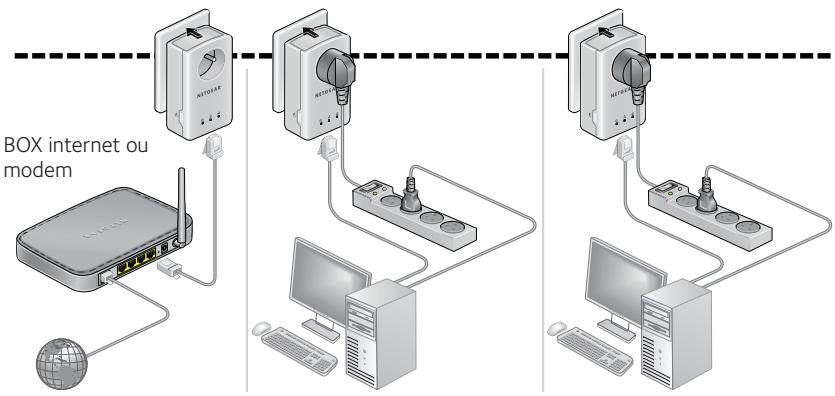

Installation de vos adaptateurs

Pièce 1
Pièce 2
Pièce 3

BOX internet ou modem

Sécurisation de votre réseau

Pour créer un réseau sécurisé :

1. Branchez vos nouveaux adaptateurs.
2. Patientez jusqu'à ce que les voyants Pick A Plug s'allument.
3. Appuyez sur le bouton Security (Sécurité) pendant deux secondes, puis appuyez sur le bouton Security (Sécurité) de l'un des autres adaptateurs CPL du réseau existant pendant deux secondes. Vous devez appuyer sur les deux boutons dans un délai de deux minutes.
4. Si vous installez des adaptateurs supplémentaires, répétez l'étape 3 avec l'un des adaptateurs sécurisés et l'un des adaptateurs qui n'est pas encore sécurisé.

Remarque : le bouton Security (Sécurité) ne fonctionne pas en mode d'économie d'énergie (reportez-vous à la section Dépannage à la page 10).

Avertissement : avant d'appuyer sur le bouton Security (Sécurité), attendez que l'installation de l'adaptateur CPL soit terminée et que les adaptateurs communiquent entre eux (voyant Pick A Plug clignotant). En appuyant trop tôt sur ce bouton, vous risquez de désactiver temporairement la communication CPL. Le cas échéant, appuyez sur le bouton Factory Reset (Réinitialisation) pour rétablir les paramètres par défaut de l'adaptateur CPL.

Ajout d'adaptateurs

Pour ajouter des adaptateurs avant de configurer la fonction de sécurité, il suffit de les brancher, puis de les relier à votre équipement.

Pour ajouter des adaptateurs à un réseau CPL une fois la sécurité configurée :

1. Branchez et connectez les nouveaux adaptateurs.
2. Sur l'un des adaptateurs faisant déjà partie du réseau sécurisé, appuyez et maintenez le bouton Sécurité pendant deux secondes.
3. Sur le nouvel adaptateur, appuyez et maintenez le bouton Sécurité pendant deux secondes.
   Vous devez appuyer sur les deux boutons dans un délai de deux minutes.

Dépannage

Le voyant d'alimentation est éteint.

Assurez-vous que la prise électrique est bien sous tension et que les appareils CPL ne sont pas branchés à une rallonge électrique, un bloc multiprise ou un dispositif de protection contre les surtensions.

Le voyant d'alimentation est orange clignotant.

Le mode économie d'énergie est activé lorsque le voyant Ethernet est éteint. Cette situation peut se produire dans les circonstances suivantes :

Le voyant Pick A Plug est éteint.

• le câble Ethernet est débranché ;
• l'appareil connecté via le câble Ethernet est éteint ;
- l'adaptateur est inactif pendant 10 minutes. Une fois la connexion Ethernet active, il repasse en mode normal dans les deux secondes.

- Si vous avez déjà configuré la sécurité du réseau, assurez-vous que tous les appareils CPL utilisent la même clé de chiffrement. Consultez le Manuel de l'utilisateur en ligne pour en savoir plus.

- Appuyez sur le bouton Factory Reset (Réinitialisation) de chaque appareil pendant 1 seconde pour rétablir les paramètres par défaut de l'adaptateur CPL.

Le voyant Pick A Plug est orange ou rouge.

Il y a une interférence dans la communication entre les adaptateurs. Pour résoudre cela, procédez comme suit :

• Déplacez l'adaptateur vers une autre prise.
- Débranchez les appareils susceptibles de provoquer des interférences, tels qu'un parasurtenseur ou un appareil équipé d'un moteur.

Le voyant Ethernet est éteint.

• Assurez-vous que les câbles Ethernet sont branchés aux appareils et fonctionnent correctement.

- Appuyez sur le bouton Factory Reset (Réinitialisation) de chaque appareil pendant 1 seconde pour rétablir les paramètres par défaut de l'adaptateur CPL.

Assistance

Nous vous remercions pour l'achat de ce produit NETGEAR. Allez sur la page www.netgear.fr/support pour enregistrer votre produit, accéder aux téléchargements et manuels de l'utilisateur les plus récents et rejoindre notre communauté. Nous vous recommandons d'utiliser uniquement les ressources d'assistance officielles de NETGEAR.

Marques commerciales

© NETGEAR, Inc., NETGEAR et le logo NETGEAR sont des marques commerciales de NETGEAR, Inc. Toutes les marques commerciales autres que NETGEAR sont utilisées à des fins de référence uniquement.

Conformité

Pour consulter la déclaration de conformité actuelle, rendez-vous à l'adresse http://support.netgear.com/app/answers/detail/a_id/11621/.

Pour obtenir les informations relatives à la conformité légale, rendez-vous à l'adresse http://www.netgear.com/about/regulatory/.

Avant de brancher l'alimentation, reportez-vous au document de conformité légale.

201-20630-01 Août 2016
