Type de produit	Robot tondeuse
Caractéristiques techniques principales	Technologie de navigation GPS, capteurs anti-collision, programmation via application mobile
Alimentation électrique	Batterie lithium-ion rechargeable
Dimensions approximatives	Longueur : 60 cm, Largeur : 40 cm, Hauteur : 20 cm
Poids	10 kg
Compatibilités	Pelouses jusqu'à 2 500 m²
Type de batterie	Batterie lithium-ion
Tension	24 V
Puissance	600 W
Fonctions principales	Tonte automatique, gestion des zones, retour automatique à la station de charge
Entretien et nettoyage	Nettoyage des lames et du châssis recommandé après chaque utilisation
Pièces détachées et réparabilité	Disponibilité de pièces de rechange via le service après-vente
Sécurité	Système d'arrêt d'urgence, capteurs de levage et de basculement
Informations générales utiles	Garantie de 2 ans, assistance technique disponible

FOIRE AUX QUESTIONS - L85 AMBROGIO

Comment installer l'AMBROGIO L85 ?

Pour installer l'AMBROGIO L85, commencez par définir les limites de la zone à tondre en utilisant les fils de démarcation fournis. Ensuite, placez la station de charge dans un endroit sec et accessible, et assurez-vous que le robot est correctement chargé avant de le mettre en marche.

Que faire si le robot ne démarre pas ?

Si le robot ne démarre pas, vérifiez que la batterie est complètement chargée et que la station de charge est correctement connectée à une source d'alimentation. Assurez-vous également que le bouton d'alimentation est en position 'ON'.

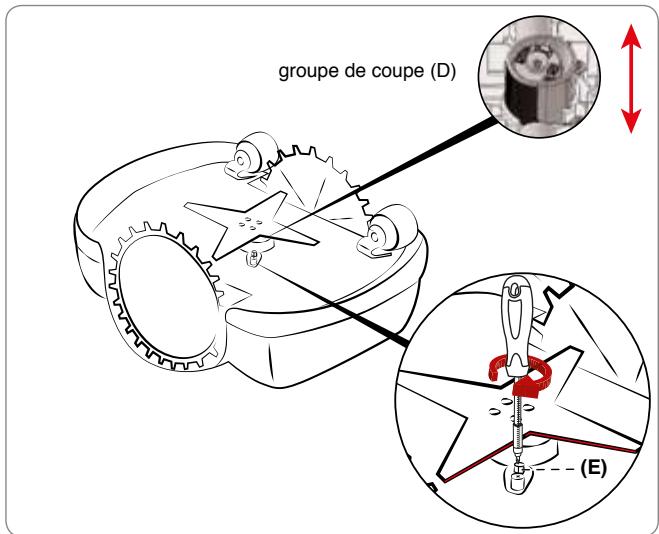

Comment régler la hauteur de coupe ?

La hauteur de coupe de l'AMBROGIO L85 peut être ajustée en utilisant le bouton de réglage situé sur le dessus du robot. Tournez le bouton pour sélectionner la hauteur désirée, qui peut varier entre 20 mm et 60 mm.

Le robot tond-il sous la pluie ?

L'AMBROGIO L85 est conçu pour résister à des conditions météorologiques légères, y compris la pluie. Cependant, il est recommandé de ne pas l'utiliser sous une forte pluie ou des conditions climatiques extrêmes afin de garantir sa longévité.

Comment nettoyer le robot après utilisation ?

Pour nettoyer l'AMBROGIO L85, éteignez le robot et retirez les débris de l'herbe avec une brosse douce ou un chiffon humide. Évitez d'utiliser de l'eau directement sur les composants électroniques et assurez-vous que le robot est sec avant de le ranger.

Que faire si le robot ne trouve pas la station de charge ?

Si le robot ne trouve pas la station de charge, vérifiez que la station est correctement installée et que les fils de démarcation ne sont pas endommagés. Assurez-vous également que la station n'est pas obstruée par des objets.

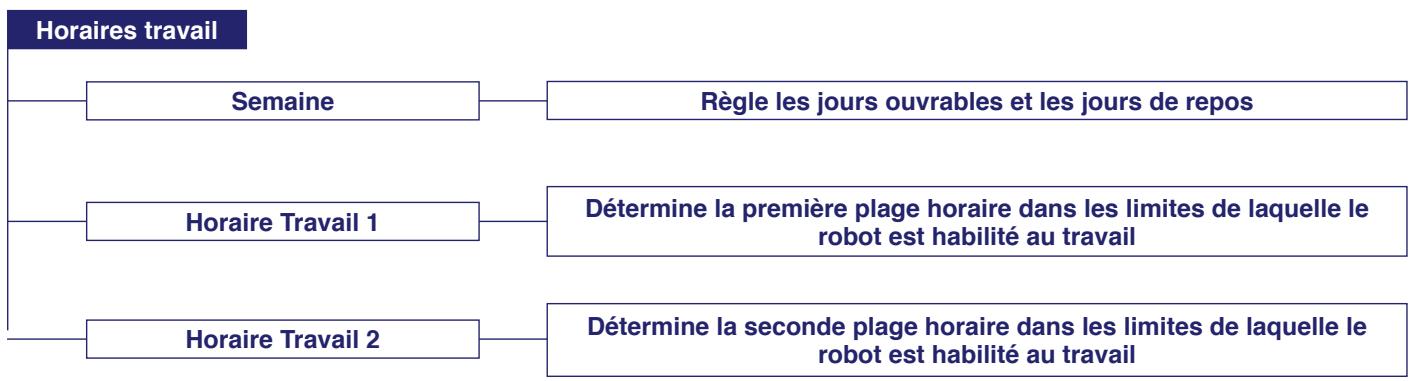

Est-il possible de programmer des horaires de tonte ?

Oui, l'AMBROGIO L85 permet de programmer des horaires de tonte via l'application mobile ou directement sur le panneau de commande du robot. Vous pouvez définir les jours et les heures de tonte selon vos préférences.

Comment savoir si la batterie doit être remplacée ?

La batterie de l'AMBROGIO L85 doit être remplacée si le robot ne parvient pas à tondre la zone prévue après une charge complète ou si l'autonomie de la batterie diminue considérablement. Un indicateur de batterie faible s'affichera également sur l'écran du robot.

Le robot peut-il tondre des pentes ?

L'AMBROGIO L85 est capable de tondre des pentes allant jusqu'à 45 %. Assurez-vous que la pente ne dépasse pas cette limite pour éviter des problèmes de fonctionnement.

MODE D'EMPLOI L85 AMBROGIO

Informations générales 2 But de ce manuel. 2 Identification constructeur et appareillage 3 Informations sur la sécurité. 3 Normes de sécurité 3 Équipements de sécurité 4 Signaux de sécurité 5 Informations techniques.. 6 Données techniques. 6 Description générale appareillage 7 Organes principaux / équipements de série fournis 8 Installation 9 Emballage et désemballage 9 Planification installation équipement. 9 Définition parcours câble périmétral 11 Méthode de rentrée au poste de rechargement 11 Prédisposition de rentrée rapide du robot au poste de rechargement 12 Préparation et délimitation des aires de travail 13 Installation câble périmétral. 17 Installation poste de rechargement et alimentateur. 18 Rechargement des batteries lors de la première utilisation. 19 Réglages 20 Recommandations pour les réglages 20 Réglage hauteur de coupe 20 Utilisation et fonctionnement. 21 Contraintes d'utilisation 21 Description commandes robot. 21 Accès aux menus. 21 Navigation 22 Programmations - modes de programmation 24 Horaires de travail - Modes de programmation 25 Terrains secondaire - mode de programmation 26 Sécurité - modes de programmation 26 Mode d'emploi - modes de programmation 27 Options langue - modes de programmation 27 Mise en service - mode automatique 27 Arrêt en sécurité du robot 28 Retour automatique au poste de rechargement 28 Utilisation du robot dans des zones fermées non équipées d'un poste de rechargement 28 Saisie mot de passe 29 Affichage écran pendant phase de travail 29 Inactivité prolongée et remise en service 30 Rechargement batteries pour inactivité prolongée 31 Conseils d'utilisation 32 Entretien ordinaire 32 Conseils d'entretien 32 Tableau des fréquences d'entretien programme 32 Nettoyage robot 33 Recherche de pannes 34 Pannes, causes et remèdes 34 Remplacement des composants 37 Recommandations pour le remplacement des pièces. 37 Remplacement batteries. 37 Remplacement lame. 37 Mise hors service du robot. 38 Déclaration de conformité 39

Toute reproduction, même partielle, de ce document sans l'autorisation écrite du Fabricant est interdite. Le fabricant est engagé dans une politique d'amélioration constante de ses produits et se réserve donc le droit d'apporter des modifications à ce document sans obligation de préavis, sous réserve que cela n'entraîne pas de risques pour la sécurité. © 2008 - Auteur des textes, des illustrations et de la mise en page : Tipolito La Zecca. Les textes peuvent être reproduits, intégralement ou partiellement, sous réserve que le nom de leur auteur soit mentionné.

But de ce MANUEL

• Ce manuel, qui fait partie intégrante de la machine, a été réalisé par le Fabricant dans le but de fournir les informations nécessaires aux personnes qui sont autorisées à interagir avec elle tout au long de son existence.
• Afin d'adopter une bonne technique d'utilisation, les destinataires des informations devront les lire attentivement et les appliquer de façon rigoureuse.
• Ces informations sont fournies par le Fabricant dans sa langue d'origine (l'italien) et peuvent être traduites dans d'autres langues pour répondre aux exigences législatives et/ou commerciales.
• La lecture de ces informations permettra d'éviter de nuire à la santé et à la sécurité des personnes et de provoquer des préjudices économiques.
• Conserver ce Manuel pendant toute la durée de vie de la machine dans un endroit connu et facile d'accès afin de toujours l'avoir à sa disposition dès lors qu'il s'avère nécessaire de le consulter.
• Certaines informations et illustrations reportées dans ce Manuel pourraient ne pas correspondre parfaitement à la machine qui est entre vos mains, mais ceci ne porte aucunement atteinte à son fonctionnement. Le Fabricant se réserve le droit d'apporter des modifications sans obligation de le communiquer au préalable. Pour mettre en exergue certaines parties du texte particulièrement importantes ou pour indiquer quelques prescriptions essentielles, des symboles ont été adoptés. En voici la signification:

Danger - attention

Ce symbole signale des situations de grave danger qui, si elles sont négligées, peuvent nuire sérieusement à la santé et à la sécurité des personnes.

Précaution - avertissement

Ce symbole signale qu'il est nécessaire d'adopter des comportements appropriés pour ne pas nuire à la santé et à la sécurité des personnes et ne pas provoquer de préjudices économiques.

Important

Ce symbole signale des informations techniques particulièrement importantes, à ne pas négliger.

La plaque signalétique représentée est directement appliquée sur la machine. Elle rapporte les références et toutes les indications indispensables à un fonctionnement sur.

Pour toute exigence, s'adresser au Service d'Assistance du Fabricant ou à l'un des centres agréés.

Pour toute demande d'assistance technique, indiquer les données figurant sur la plaque signalétique, les heures approximatives d'utilisation et le type de defaulted relevé.

A. Identification Fabricant. B. Marque CE de conformité. C. Modèle et Version / numéro de série / années de construction. D. Données techniques : tension, courant, degré de protection, masse, largeur de coupe.

PLAQUE SIGNALÉTIQUE

Informations sur la sécurité

Le Constructeur a prêté une attention particulière aux aspects pouvant provoquer des risques à la sécurité et à la santé des personnes qui ont à faire avec l'appareillage. Le but de ces informations est celui de sensibiliser les utilisateurs à faire suffisamment attention pour prévenir tous les risques.

Ce produit est doté d'une LAME et ce n'est PAS un JOUET!

• Lire attentivement tout le manuel et bien le comprendre, notamment toutes les informations concernant la sécurité. Utiliser l'appareillage uniquement dans le but pour lequel il a été conçu par le Constructeur. Suivre scrupuleusement les instructions relatives au fonctionnement, à l'entretien et aux réparations.
• Durant le fonctionnement du robot, s'assurer que dans la zone opérationnelle il n'y a personne, surtout des enfants, personnes âgées ou handicapées et des animaux domestiques. Le cas échéant, il est conseillé de programmer l'activité du robot durant les heures où il n'y a personne dans cette zone. Surveiller l'appareil si l'on sait qu'il y a des animaux domestiques, des enfants ou d'autres personnes à proximité. Si une personne ou un animal se trouve sur le parcours du robot, arrêter ce dernier immédiatement.
• Dans les zones de service non délimitées par une clôture difficilement franchissable, surveiller l'appareil pendant le fonctionnement.
• Les signaux d'avertissement doivent être placés autour de la zone de travail de la tondeuse à gazon robotisée, si elle est utilisée dans des lieux publics. Les signaux doivent avoir le texte suivant : « Attention ! Tondeuse à gazon automatique ! S'éloigner de la machine ! Surveiller les enfants ! »
• Ce robot n'est pas destiné à être utilisé par des enfants et des personnes ayant des capacités physiques, sensorielles ou mentales réduites, ou dénuées d'expérience et/ou de connaissance nécessaire, à moins qu'ils ne soient surveillés par une personne responsable de leur sécurité ou aient reçu les instructions sur comment utiliser le dispositif. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.
• Ne pas permettre l'utilisation du robot à des personnes qui n'en connaissent pas le fonctionnement et le comportement.
• lire attentivement le manuel de l'opérateur et s'assurer d'en avoir compris les instructions.
• Utiliser seulement des pièces détachées d'origine, ne pas modifier le design du robot, ne pas alté èces détachées non d'origine. Le non-respect de ces conditions peut entraîner des problèmes graves pour la santé et la sécurité des personnes.
• Contrôler qu'il n'y ait pas de jouets, outils, branches, vêtements ou autres objets sur le gazon qui puissent endommager les lames. Des eventuels objets sur le gazon peuvent également endommager ou bloquer le robot.
• Ne jamais permettre de s'asseoir sur le robot. Ne jamais soulever le robot pour inspecter la lame ou pour le transporter quand il est allumé. Ne pas introduire les mains et les pieds sous l'appareillage quand il est allumé.
• Ne pas utiliser le robot quand un arroseur est en fonction. Dans ce cas, programmer le robot et l'arroseur de manière à ce qu'ils ne fonctionnent pas simultanément. Ne pas laver le robot avec des jets d'eau à haute pression et ne pas le plonger, partiellement ou complètement, dans de l'eau, car il n'est pas étanche.
• Débrancher l'alimentation électrique et actionner le dispositif de sécurité avant d'effectuer toute intervention de réglage ou d'entretien pouvant être effectuée par l'utilisateur. Utiliser les protections individuelles prévues par le Constructeur, en particulier, lorsque l'on intervient dans la lame, utiliser les gants de protection. Le nettoyage et l'entretien destinés à être exécutés par l'utilisateur ne doit pas être effectué par des enfants sans surveillance.
• Ne pas utiliser le robot avec la lame de coupe endommagée. La lame de coupe doit être remplacée.
• Ne pas utiliser le robot avec les parties externes endommagées. En cas de dommages mécaniques à celles-ci, il faut les remplacer.
• Ne pas utiliser le robot avec le câble d'alimentation du transformateur endommagé. Un câble endommagé peut porter au contact avec des parties sous tension. Le câble doit être remplacé par le Constructeur ou par son service d'assistance ou par une personne avec une qualification similaire, de sorte à prévenir tout risque.
• Durant l'utilisation, en cas d'endommagement du cable d'alimentation, appuyer sur la touche « STOP » pour arrêter le robot et débrancher la fiche d'alimentation de la prise électrique.
• Contrôler visuellement le robot à des intervalles réguliers pour s'assurer que la lame, les vis de montage et le mécanisme de coupe ne soient pas usés ou endommagés. S'assurer que tous les écrous, les boulons et les vis sont serrés pour garantir le bon fonctionnement du robot.
• Durant l'utilisation, en cas de vibration anormale du robot, appuyer sur la touche « STOP » pour l'arrêter et débrancher la fiche d'alimentation de la prise électrique.
• Il est absolument interdit d'utiliser et de recharger le robot dans des milieux explosifs et dans des milieux inflammables.
• Utiliser seulement le chargeur de batterie et l'alimentateur fourni par le fournisseur. Une utilisation inappropriée peut causer des secousses électriques, une surchauffe ou la perte de liquides corrosifs de la batterie. En cas de sortie de liquide, la batterie doit être lavée avec de l'eau/agent neutralisant. En cas de contact avec les yeux, consulter un médecin.

1. Capteur d'obstacles

En cas de choc avec un objet solide d'une hauteur supérieure à 10 cm (3.94"), le capteur de choc s'active, le robot bloque le mouvement dans cette direction et revient en arrêt pour éviter l'obstacle.

2. Inclinomètre

Si le robot travaille sur une surface inclinée hors des spécifications techniques ou qu'il capote, le robot arrête la lame de coupe.

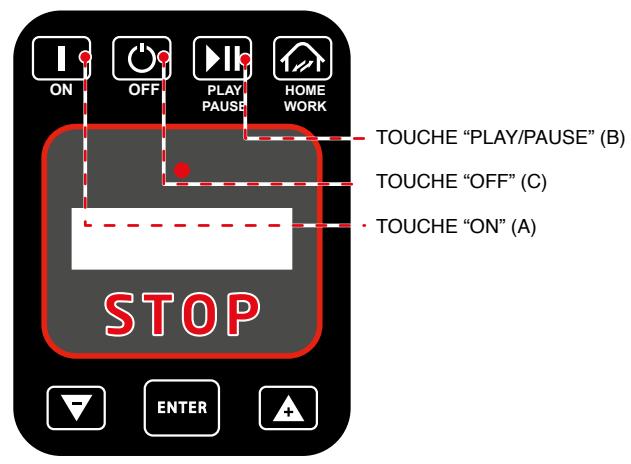

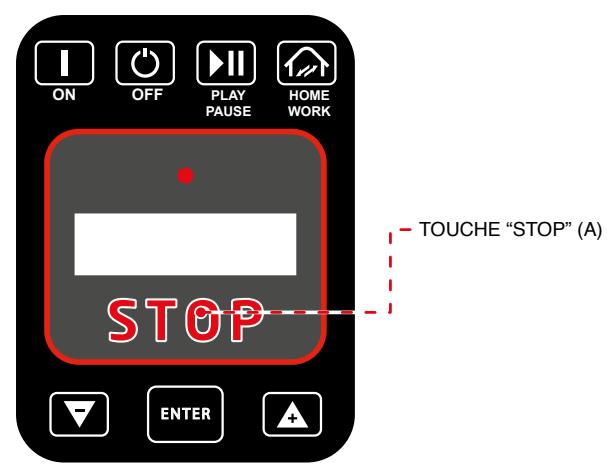

3. Interrupteur d'arrêt d'urgence

Placez sur la partie supérieure de la tondeuse-robot avec l'inscription "STOP" écrite en plus gros par rapport aux autres commandes générées sur le bloc de touches numériques. Si on appuie sur ce bouton pendant le fonctionnement, la tondeuse-robot s'arrête aussi et la lame se bloquera.

4. Protection contre la surintensité de courant

Chacun des moteurs (lame et roues) est contrôlé en permanence pendant le fonctionnement dans toutes les situations

susceptibles d'entraîner une surchauffe. En cas de surintensité de courant dans le moteur-roues, le robot effectue des tentatives dans le sens opposé. Si la surintensité de courant persiste, le robot s'arrête pour signaler l'erreur. Si la surintensité de courant se présente dans le moteur de la lame de coupe, il y a deux champs d'intervention. Si les paramètres sont compris dans le premier champ, le robot effectuera des manœuvres pour débloquer la lame de coupe. Si la surintensité de courant est en dessous du champ de protection, le robot s'arrête en signalant l'erreur moteur.

5. C absence de signal

En cas d'absence du signal, le robot s'arrête automatiquement.

SIGNAUX DE SÉCURITÉ

Lire attentivement les instructions d'emploi et bien en comprendre la signification avant d'utiliser la machine.	Garder les distances de sécurité avec la machine durant son fonctionnement. Pendant le fonctionnement du robot vérifier l'absence de personnes (notamment enfants, personnes âgées ou invalides) et d'animaux domestiques dans la zone de travail. Garder les enfants, les animaux domestiques et les autres personnes à distance de sécurité avec la machine lorsque cette-ci est en marche. Pour éviter ce risque, on conseille de programmer l'activité productive du robot à des heures appropriées.
Ne pas toucher la lame rotative, ne pas introduire les mains et les pieds sous la machine lorsqu'elle est en marche. Attendre l'accreté complèt de la lame et des parties rotatives avant d'y accéder.
Ne pas monter sur la machine.	Attention! Ne pas nettoyer ou laver la machine avec des jets d'eau. Pendant le fonctionnement du robot vérifier l'absence de personnes (notamment enfants, personnes âgées ou invalides) et d'animaux domestiques dans la zone de travail. Garder les enfants, les animaux domestiques et les autres personnes à distance de sécurité avec la machine lorsque cette-ci est en marche. Pour éviter ce risque, on conseille de programmer l'activité productive du robot à des heures appropriées.
Actionner le dispositif de sécurité avant de travailler sur la machine ou de la soulever.	Utiliser le robot uniquement avec les modèles d'alimentateurs indiqués dans les « Données techniques » du chapitre « Informations techniques ».

Données techniques

Description		Modèle
		7085EV0	7085EL0
Surface maximum pouvant être rasée
Capacité de travail (-20%*)	m² (sq ' )	1200(12912)	2200(23672)
Caracteristiques
Dimensions (B x A x P)	mm	593x298x439
Poids robot batterie y compris	kg	12,6	13,5
Hauteur coupe (Min-Max)	mm (")	25-65 (0,98-2,56 ")
Diamètre lame à 4 tranchants	mm (")	250(9,84 ")	290(11,42 ")
Moteurs		avec charbons	sans charbons
Vitesse lame de coupe	RPM	3600 coupe	3000
		3300 mainien
Vitesse de mouvement	Mètres / Minute	30 (98.43 ")

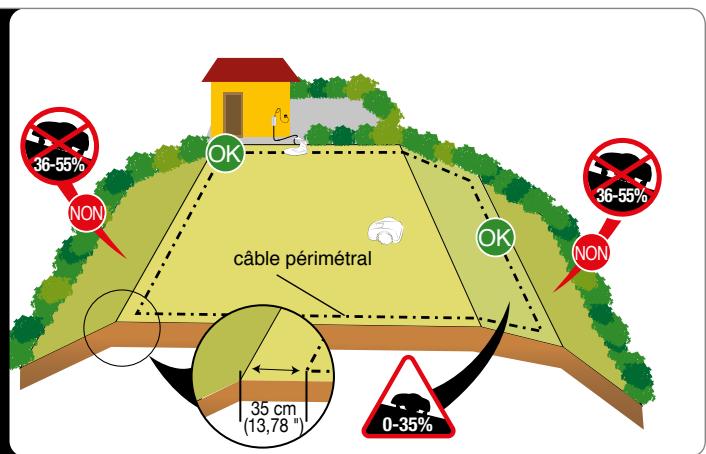

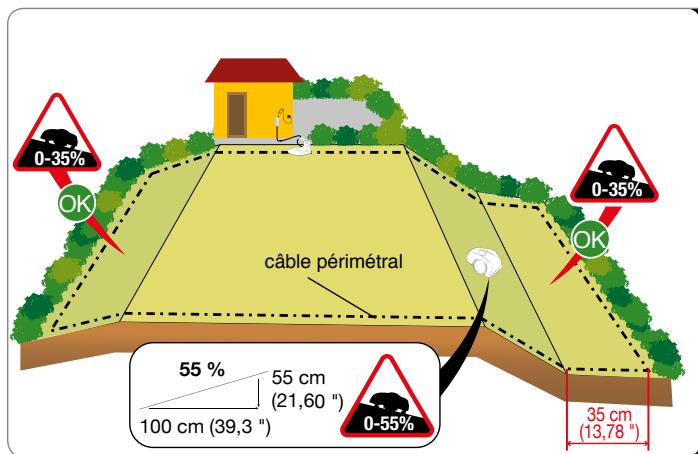

Pente maximum gérée et recommodée (*)	%	55% admissible, en fonction des conditions du gazon et des accessoires installés.45% maximum gérée et commandeée. Dans des conditions régulières du gazon.35% à proximate du bord extérieur ou du cable périmétral.
Température d'exercice ambiente	Max °C	ROBOT : -10°(14 F.) (Min) +50° (122 F.) (Max)POSTE DE RECHARGEMENT : -10°(14 F.) (Min) +45° (113 F.) (Max)CHARGEUR DE BATTERIE : -10°(14 F.) (Min) +40° (104 F.) (Max)
Niveau de puissance sonore mesurée	dB(A)	64
Dégré de protection à l'eau	IP	ROBOT : IPx4POSTE DE RECHARGEMENT : IPx4CHARGEUR DE BATTERIE : IPx4
Caracteristicques électriques
Alimentateur (pour batterie au lithium)		Mean Well OWA-60E-30ZCTEntrée : 100 - 240 V~; 1.2 A;50/60 Hz; Classe 2Sortie : 29.4 V ---; 2.0 A	Mean Well ELG-150-30ZCTEEntrée : 100 - 240 V~; 2 A;50/60 Hz; Classe 1Sortie : 29.4 V ---; 5.0 A
Type d'accumulateurs et de recharge
Batterie Rechargeable Lithium-ion (tension nominale)		25.9V2x2.5Ah	25.9V - 7.5Ah
Chargeur de batterie		29.4 Vcc2.0 A	29.4 Vcc - 5.0 A
Durée moyenne de la recharge	hh:mm	2:00	3:00
Durée moyenne de travail après un cycle complet de recharge (*)	hh:mm	1:45	3:00

(*) En fonction des conditions du gazon, du manteau d'herbe et de la complexité de la zone de coupe.

Fréquences
Émetteur pour guidage du robot		Bande de fréquence de travail (Hz) 500 - 60000 Puisance maximum à radio-fréquence (dBm) < 10
Bluetooth		Bande de fréquence de travail (MHz) 2402 - 2480 Puisance maximum à radio-fréquence (dBm) < 14

Équipements/Accessoires/Fonctionnalités

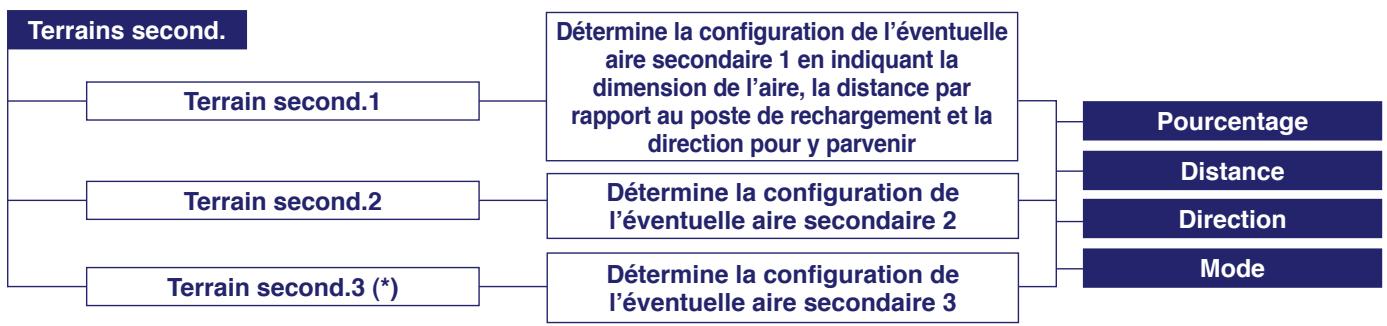

Zones Gérées, y compris la principale		3	4
Capteur plue		de série
Capteur gazon tondu - Auto-programmation (brevété)		non disponible	de série
Méthode de rentrée au poste de rechargement		“V-Meter” - “Par le cable”
Longueur maximum cable périmétral (indicative, calculée sur la base d'un périmètre régulier)	m (')	800 (2624 ‘)

(*) En fonction des conditions du gazon, du manteau d'herbe et de la complexité de la zone de coupe.

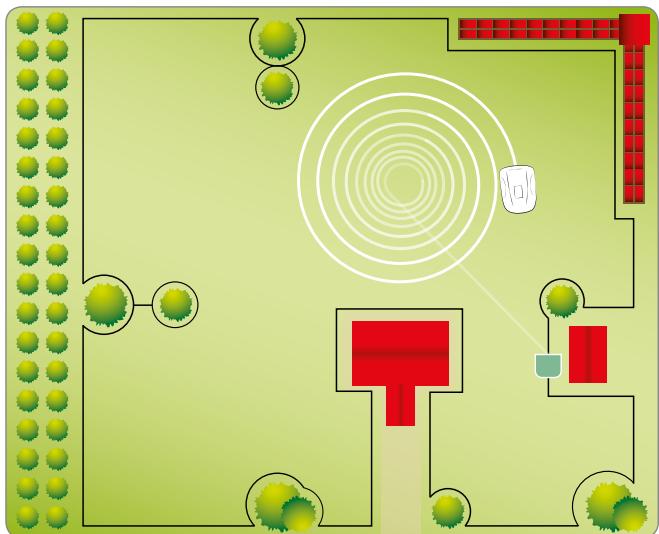

Description générale appareillages

L'appareil est un robot conçu et construit pour tondre automatiquement l'herbe de jardins ou pelouses d'habitations à n'importe quelle heure du jour et de la nuit. Il est petit, compact, silencieux et facile à transporter.

En fonction des différentes caractéristiques de la surface à tondre, le robot peut être programmé de façon à travailler sur plusieurs aires : une aire principale et plusieurs aires secondaires (en fonction des spécificités de chaque méthode).

Lorsqu'il est en marche, le robot effectue la tonte de l'aire délimitée par le cable périmétral.

Lorsque le robot relève le câble périmétral ou rencontre un obstacle, il change casuellement de trajectoire et repart dans la nouvelle direction. Le robot ne dépasse pas le fil de délimitation du périmètre pour une distance supérieure à la moitié de sa longueur.

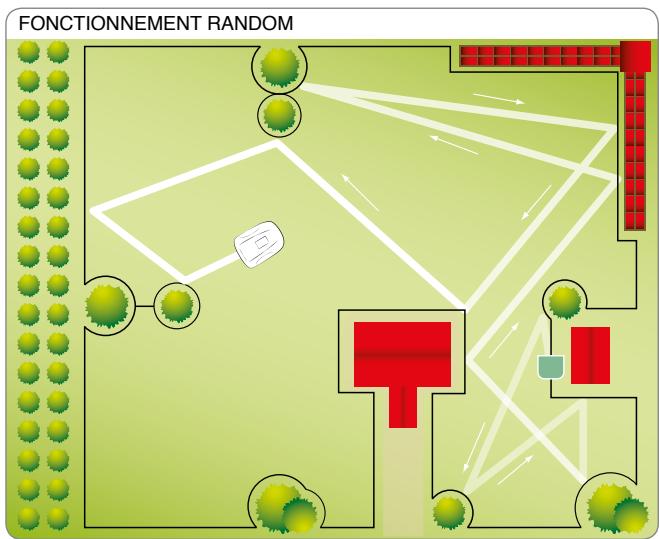

En fonction du principe de fonctionnement random, le robot effectue la tonte automatique et compte de la pelouse déliminée (voir figure).

Le robot est en mesure de reconnaître la présence d'herbe plus haute et/ou plus touffue dans une zone du jardin et d'actionner automatiquement, s'il le juge nécessaire, le mouvement à spirale pour une finition de coupe parfaite de la pelouse. Le mouvement à spirale peut être également actionné par l'opérateur à l'aide de la commande "ENTER" pendant que le robot est en train de tondre.

La surface de pelouse que le robot peut tondre dépend d'une série de facteurs :

• modèle du robot et batteries installées;
• caractéristiques de l'aire (périmètres irréguliers, surface non uniforme, fractionnement de l'aire, etc.);
• caractéristiques de la pelouse (type et hauteur de l'herbe, humidité, etc.);
• conditions de la lame (avec aiguisage plus efficace, sans résidus ni incrustations, etc.).

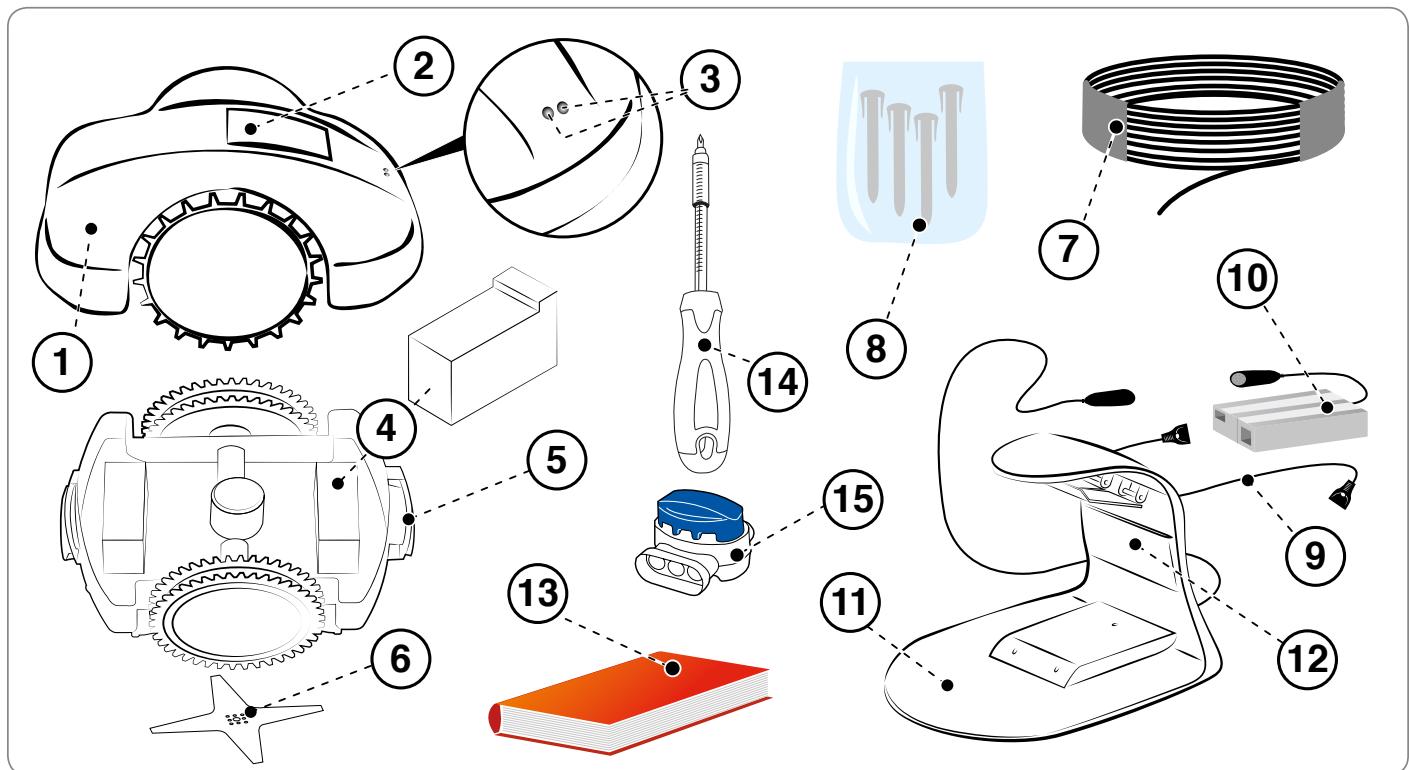

MODELE		7085EVO	7085EL0
Version		B	B
1	Robot	✓	✓
2	Clavier commandes	✓	✓
3	Capeur pluie	✓	✓
4	Batterie	✓	✓
5	Manche	✓	✓
6	Lame de coupe	✓	✓
7	Écheveau cable périmétral	0	0
8	Clous	20	20
9	Câble d'alimentation pour l'alimentateur	✓	✓
10	Alimentateur	✓	✓
11	Poste de rechargement	✓	✓
12	Transmetteur	✓	✓
13	Manuel d'emploi	✓	✓
14	Clef pour le réglage de la hauteur de coupe	✓	✓
15	Joint pour fil de délimitation du périmètre	-	-

Emballage et desemballage

L'appareil est livré opportunément emballé. Lors de son déballage, le sortir avec précaution et vérifier l'intégrité des pièces le composant.

Précaution - avertissement

Garder les pellicules en plastique et les récipients en plastique hors de portée des bébés et des enfants en bas âge : danger d'étouffement !

Important

Conserver le matériel d'emballage pour toute utilisation future.

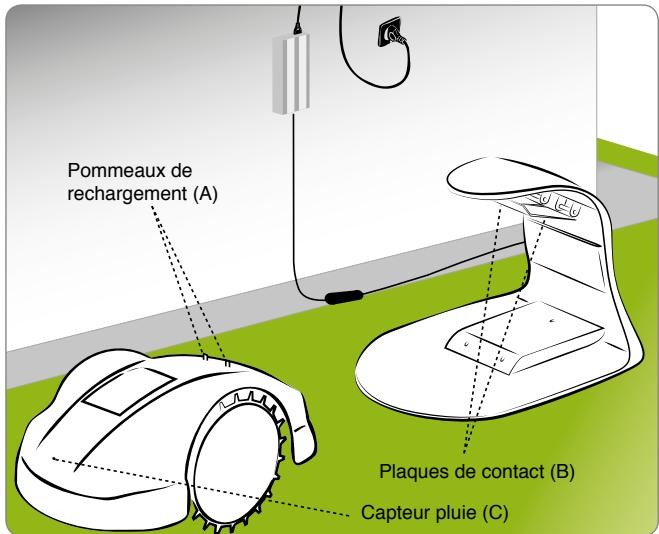

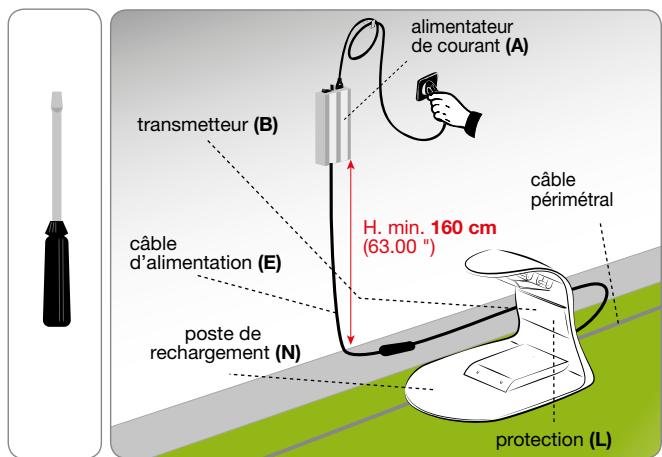

Planification installation équipement

L'installation du robot ne comporte pas d'opérations difficiles à exécuter mais demande un minimum de planification préliminaire de façon à définir la zone la plus indiquée pour installer le poste de rechargement, l'alimentateur et pour tracer le parcours du câble périmétral.

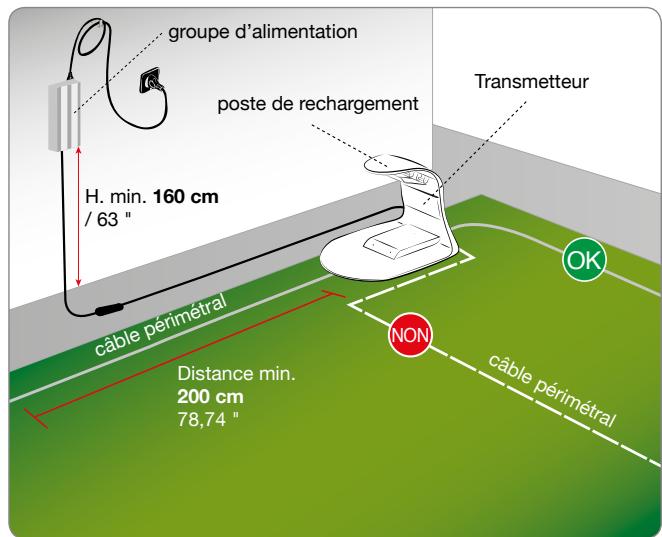

• Le poste de rechargement doit être positionné au bord de la pelouse, de préférence dans l'aire la plus grande et à partir de laquelle d'autres zones de pelouse seraient plus faciles d'accès. L'aire où est installé le poste de rechargement sera ci-après définie “Zone Principale”.

Précaution - avertissement

Positionner l'alimentateur dans une zone à laquelle les enfants ne peuvent pas avoir accès. Par exemple, à une hauteur supérieure à 160 cm (63").

Précaution - avertissement

Faire en sorte que l'accès à l'alimentateur ne soit permis qu'aux personnes autorisées.

Précaution - avertissement

Afin de pouvoir effectuer le branchement électrique, il est nécessaire qu'à proximité de la zone d'installation, il y ait une prise de courant. Vérifier que le branchement au réseau d'alimentation soit conforme aux lois en vigueur en la matière. Pour opérer en toute sécurité, l'installation électrique à laquelle est branché l'alimentateur doit être équipée d'un système de mise à la terre fonctionnant correctement. Le circuit fourni doit être protégé par un interrupteur différentiel (DDR) avec un courant d'activation non supérieur à 30 mA.

Important

Il est conseillé d'installer le groupe dans une armoire à équipements électriques (pour intérieur ou extérieur) équipée d'une fermeture à clé et bien aérée pour maintenir une bonne circulation de l'air.

• À la fin de chaque cycle de travail, le robot doit pouvoir facilement rejoindre son poste de rechargement qui sera le point de départ pour un nouveau cycle de travail et pour atteindre éventuellement d'autres zones de travail, ci-après définies “Aires Secondaires”.

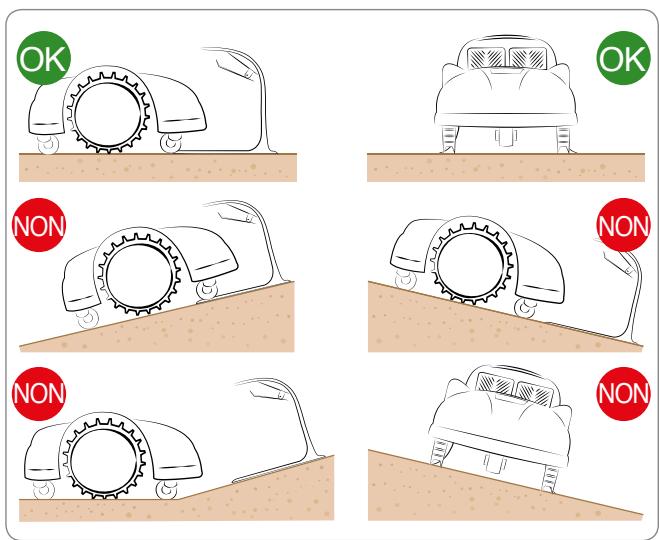

• Positionner le poste de rechargement en respectant les règles suivantes :

zone plate ; - terrain compact et stable, en mesure de garantir un bon drainage ; - de préférence dans la zone la plus grande de la pelouse ; - vérifier que les asperseurs éventuellement présents ne dirigent pas leur jet d'eau à l'intérieur du poste de rechargement ; - l'entrée du poste de rechargement doit être positionnée comme dans la figure pour permettre au robot d'y rentrer en suivant le câble périmétral dans le sens des aiguilles d'une montre ; - avant le poste de rechargement, il doit y avoir 200 cm (78,74") rectilignes ; - éventuels bords ou barres en métal de séparation du gazon à proximité de la base peuvent créer des interférences au signal. Positionner la base d'un autre côté du jardin ou éloigner la base du bord de séparation. Pour plus d'informations, s'adresser au Service après-vente du Fabricant ou à l'un des centres agréés.

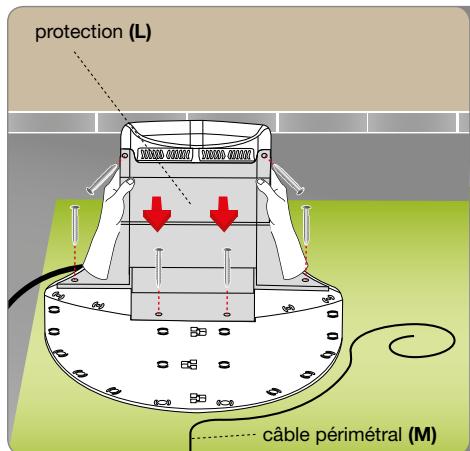

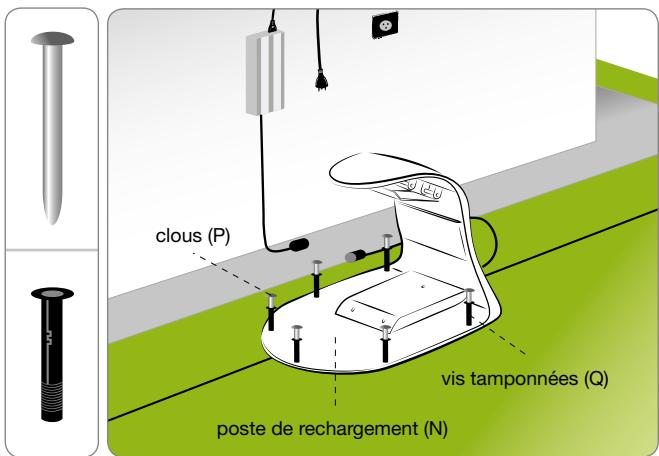

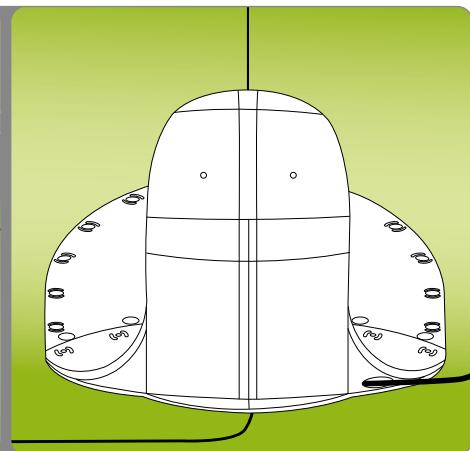

• Le poste de rechargement doit être bien fixé au sol. Pour empêcher qu'une marche d'entrée ne se forme au poste de rechargement, positionner si nécessaire à son entrée un petit tapis d'herbe artificielle pour compenser la marche. Autrement, enlever une partie de la pelouse et installer le poste de rechargement au ras de l'herbe. Le poste de rechargement est relié à l'alimentateur par un cordon qui doit s'éloigner du poste de rechargement par le côte extérieur de l'aire de coupe.

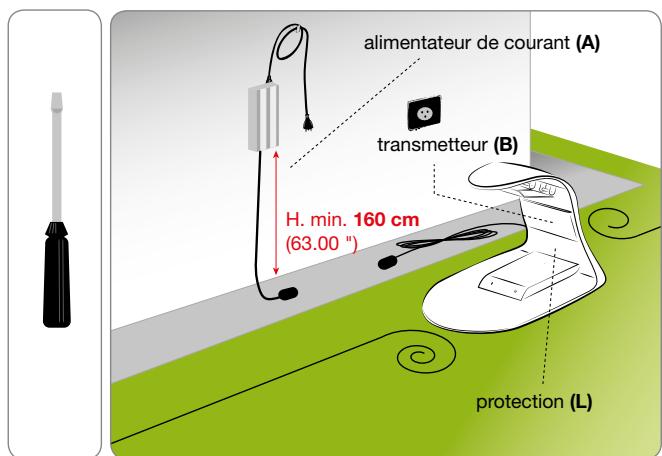

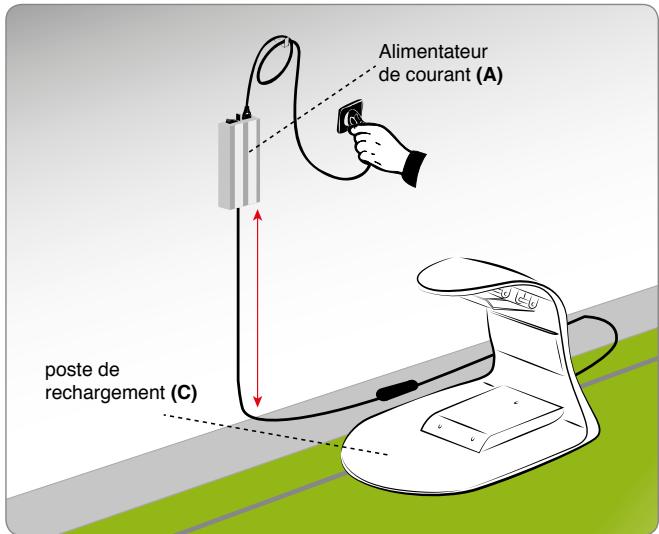

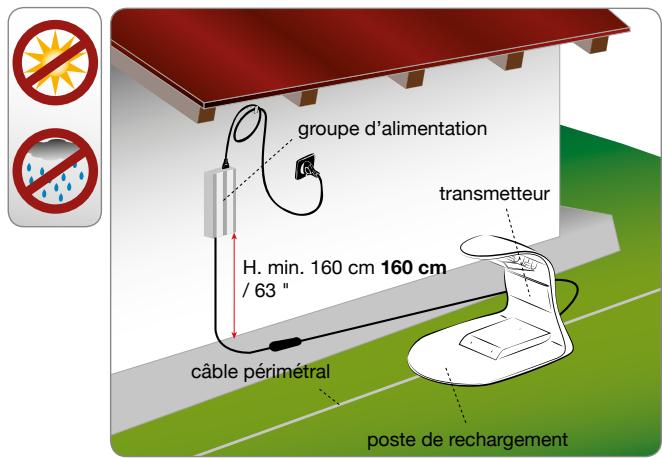

• Positionner l'alimentateur en respectant les règles suivantes :
• dans une zone aérée, à l'abri des agents atmosphériques et de la lumière directe du soleil;
• de préférence à l'intérieur de l'habitation, d'un garage ou d'une remise;
• s'il est placé en extérieur, il ne doit jamais être directement exposé au soleil et à l'eau : il est donc nécessaire de le protégérer à l'intérieur d'une boîte correctement aérée. Ne jamais le positionner en contact direct avec le sol ou des endroits humides ;
• le positionner à l'extérieur de la pelouse et non à l'intérieur;
• étendre le cordon en plus qui va du poste de rechargement à l'alimentateur. Ne pas raccourcir ni allonger le cordon.

• La portion de câble en entrée doit être rectiligne et perpendiculairement alignée au poste de rechargement sur au moins 200 cm (78,74") et la portion en sortie doit s'éloigner du poste de rechargement ; ceci permettra au robot d'entrer correctement.

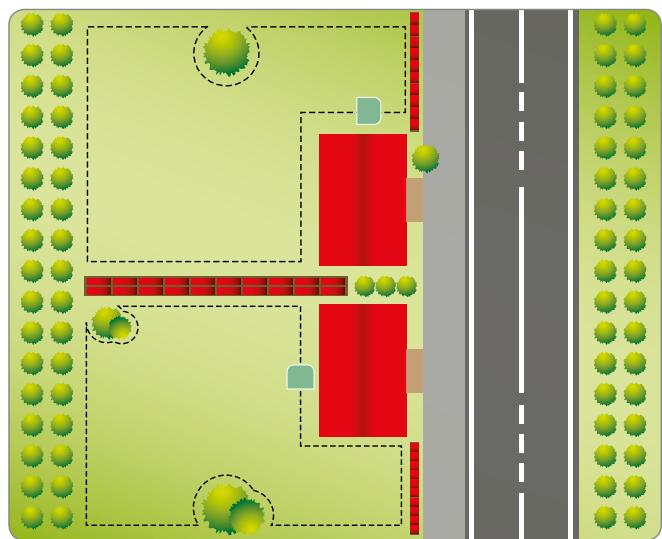

En cas d'installation du robot après d'une zone où est installé un autre robot (identique ou d'un autre producteur), il faudra effectuer, lors de l'installation, une modification au transmetteur et récepteur du robot de sorte que les fréquences des deux robots ne se dérangent pas réciproquement.

Dans ce cas, contacter le centre d'assistance le plus proche.

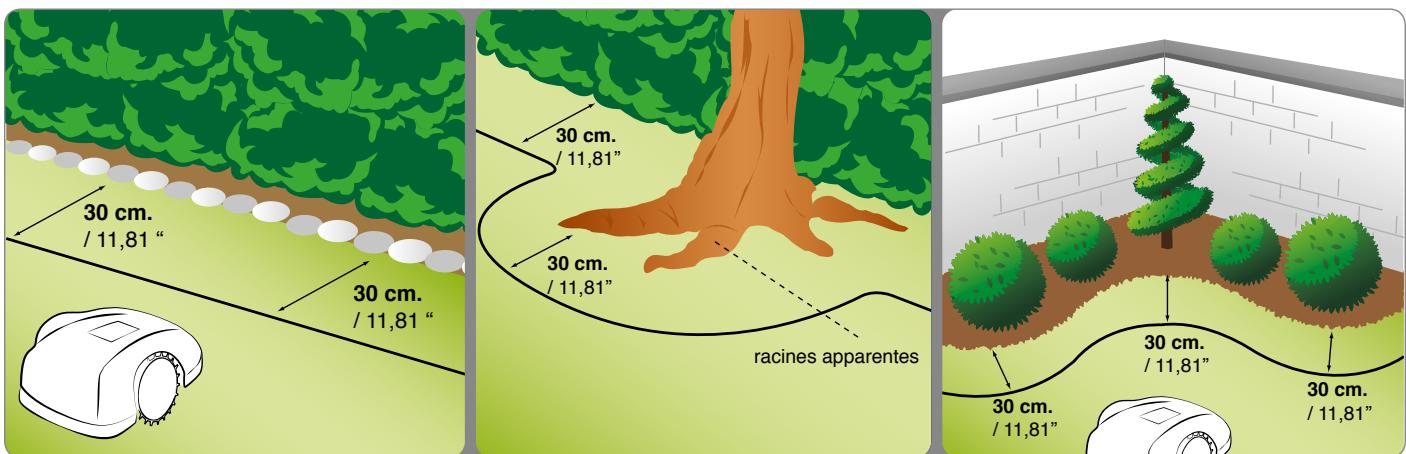

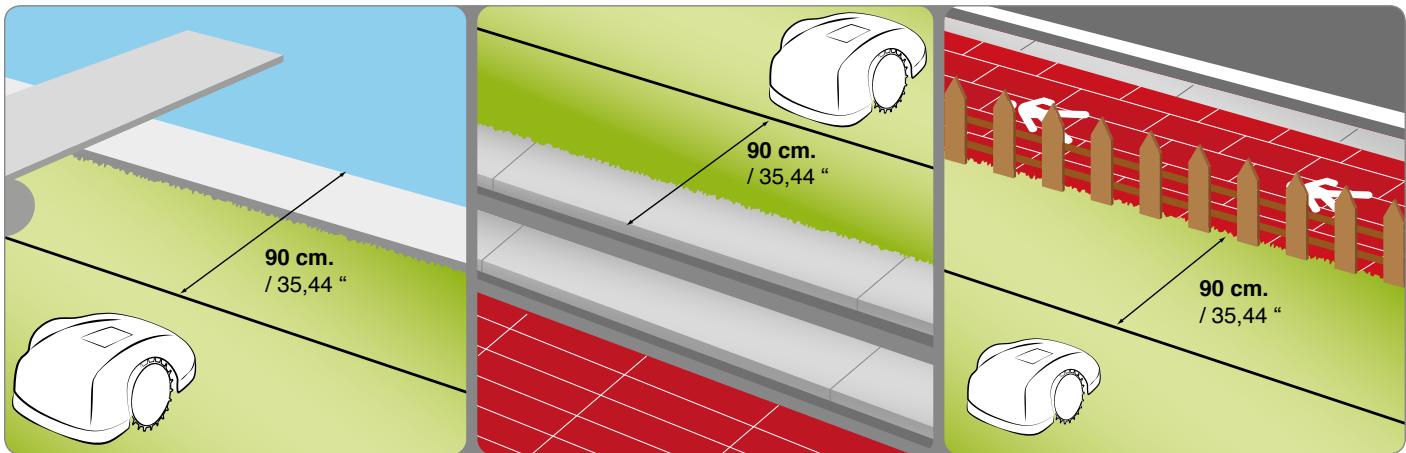

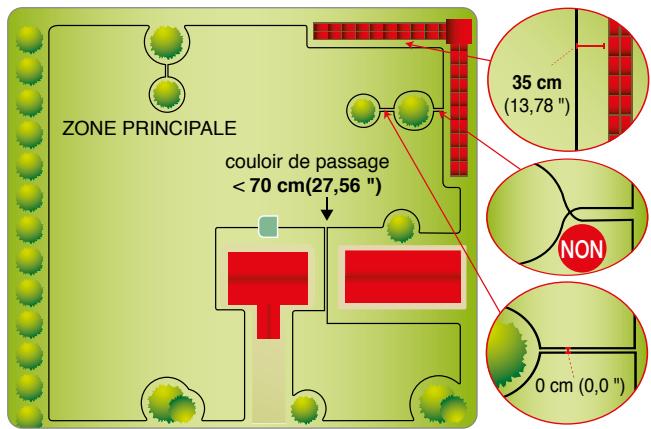

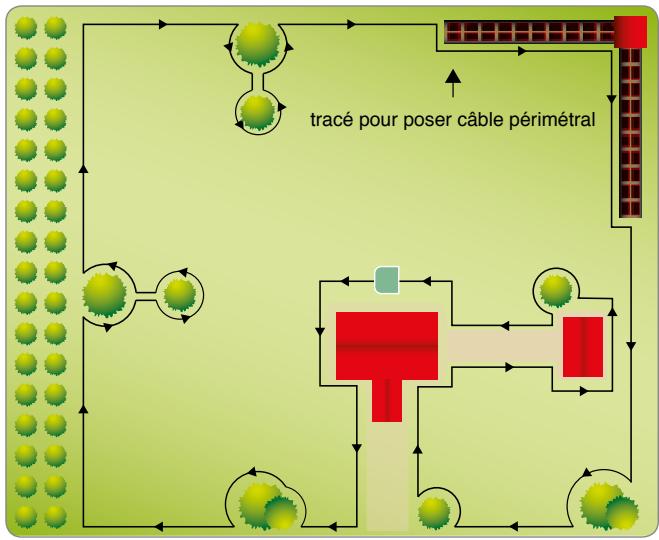

Avant de procéder à l'installation du câble périmétral, il est nécessaire de vérifier toute la surface de la pelouse. Évaluer toute modification à apporter à la pelouse ou toute mesure à prendre pendant la pose du câble périmétral pour le bon fonctionnement du robot.

1. Évaluer chaque méthode de rentrée au poste de rechargement. Il est préférable d'utiliser selon les indications décrites au chapitre “MÉTHODE DE RENTREE AU POSTE DE RECHARGEMENT”.
2. Évaluer l'endroit particulier où il serait nécessaire de positionner le câble périmétral selon les indications décrites au chapitre "PRÉDISPOSITION DE RENTREE RAPIDE DU ROBOT AU POSTE DE RECHARGEMENT".

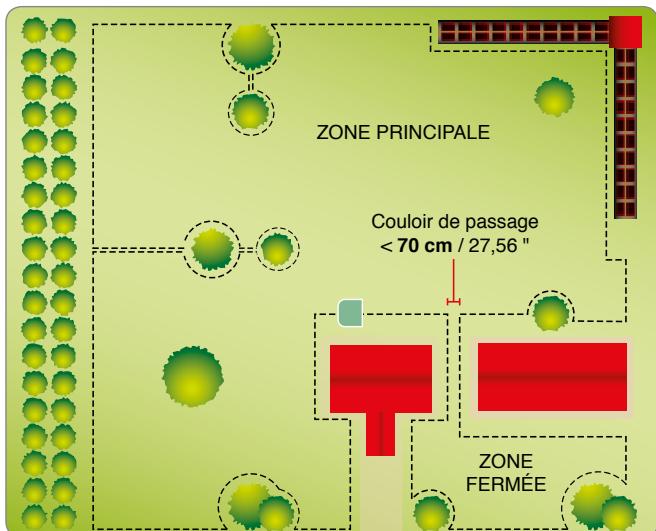

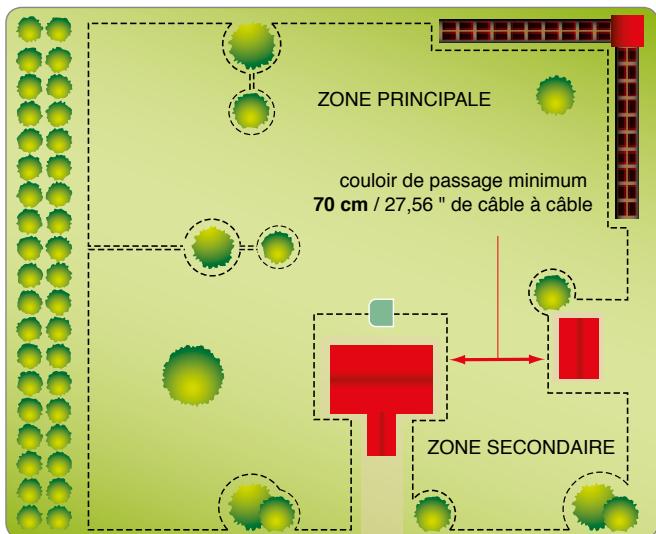

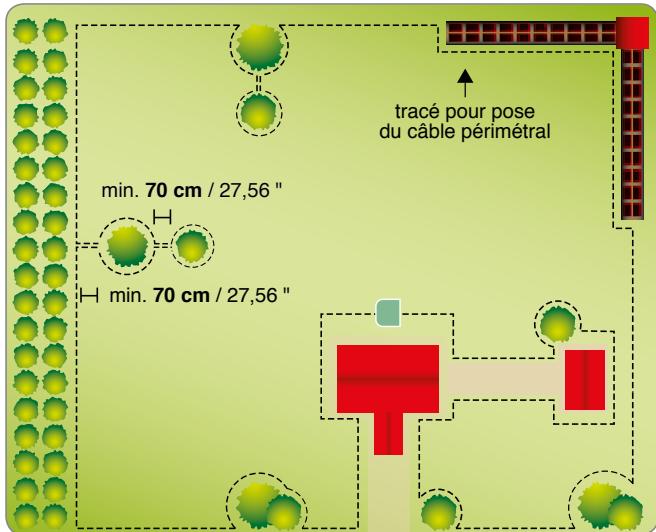

3. Préparation et délimitation des aires de travail.
4. Installation câble périmétral.

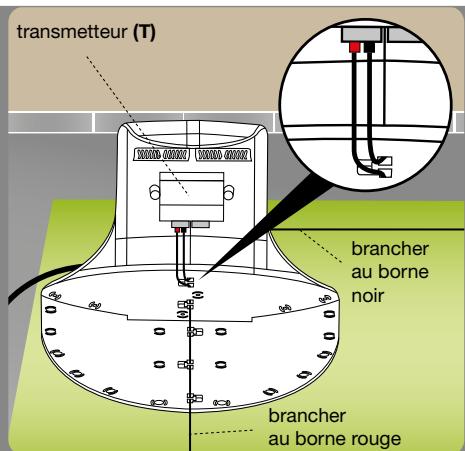

5. Installation poste de rechargement et alimentateur. Lors de la pose du câble périmétral, respecter le sens d'installation (sens des aiguilles d'une montre) et de rotation autour des plate-bandes (sens contraire à celui des aiguilles d'une montre). Voir figure.

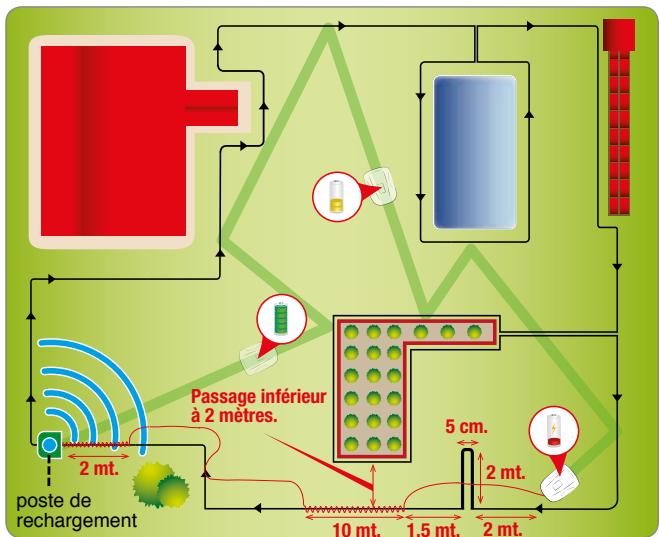

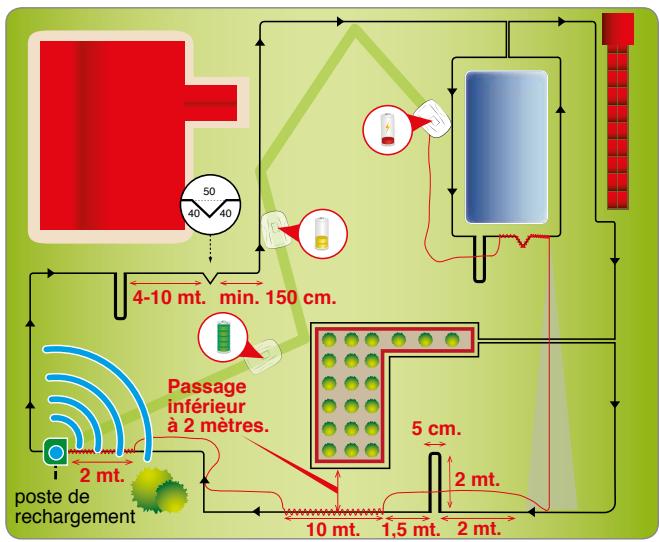

Méthode de rentree au POSTE de rechargement

Le robot peut rentrer au poste de rechargement selon deux méthodes différentes, en fonction de la configuration du menu utilisateur sous l'entrée "Configurations" - "Rentre à la Base". Utiliser la méthode "Par le cable" uniquement au cas où il y aurait beaucoup d'obstacles dans le jardin et à proximité du cable périmétral (inférieur à 2 mètres). Dans tous les autres cas, il est préféable d'utiliser la méthode "V-Meter" pour une rentrée plus rapide au poste de rechargement.

"Par le cable". Cette méthode de rentrée au poste de rechargement signale au robot qu'il faut qu'il suive le cable périmétral en positionnant ses roues à cheval sur le cable en question. Si cette méthode est activée, il n'est pas nécessaire de prédisposer le ("Rappel sur le cable") ainsi qu'il est décrit ci-après.

"V-Meter". En configurant cette méthode de rentrée au poste de rechargement, le robot longera le câble périmétral à une distance indicative qui va de quelques cm à 1 mètre (3.2') en allant le toucher de temps à autre, sur tout dans les points non rectilignes, jusqu'à ce qu'il reconnaissse le signal émis par la station de recharge pour se diriger sur le fil et entraîner correctement dans la station de recharge.

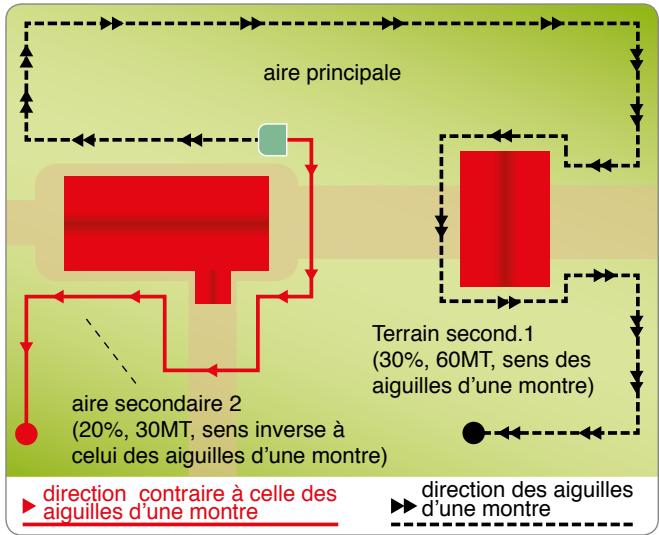

S'il y a des passages étroits ou une flèche pour le return rapide à la station de recharge, il faut positionner le fil avec une forme particulière, nommée “Rappel sur le fil”.

Dès qu'il reconnaît un "Rappel", le robot suivra le câble périmétral à vitesse réduite et avec plus de précision sur une distance d'environ 10 mètres (33'), pour revenir ensuite à la modalité de rentrée à la base "V-Meter" s'il n'a pas retrouvé le poste de recharge ou la rentrée rapide.

Suivre les règles suivantes pour l'installation du "Rappel":

• le "Rappel" est un tronçon de câble qui s'étend dans le jardin sur 2 mètres (6,6") et sur une distance d'un câble à l'autre de 5 cm (1,96)".
• le "Rappel" doit être positionné dans la portion qui précède les passages étroits inférieurs à 2 mètres (6,6") ;
• Le "Rappel" doit être positionné dans la portion qui précède les "Rentrées Rapides".

NB: Si le robot ne parvient pas à rencontrer le poste de rechargement en un certain laps de temps, il suivra le câble périmétral en modalité “Par le câble”.

Predisposition de rentree RAPIDE du ROBOT au POSTE de rechargement

La rentrée rapide est une pose particulière du câble périmetral qui permet au robot de réduire le trajet de rentrée au poste de rechargement. Utiliser cette pose particulière du câble périmetral uniquement dans les jardins où la rentrée rapide entraîne une réduction effective du trajet et lorsque la longueur du périmètre est indicativement supérieure à 200 mètres.

Pour installer la rentrée rapide, positionner le cable périmetral sur le terrain de façon à former un triangle ayant un côté de 50 cm (19,7") et les deux côtés de cable périmetral de 40 cm (15,75") - voir figure.

En rentrant au poste de rechargement, avec les roues à cheval sur le câble, et lorsqu'il intercepte cette forme triangulaire particulière, le robot interrompt sa marche, se tourne approximativement de vers l'intérieur du jardin et reprend sa marche dans la nouvelle direction jusqu'à ce qu'il rencontre le câble périmétral du côté opposé.

Configurer la rentrée rapide en un point qui serait précédé d'au moins 200 cm (78,74") de câble rectiligne et qui serait suivi d'au moins 150 cm (59,05") de câble rectiligne.

La configuration ne doit pas être effectuée le long de la portion rectiligne qui précède immédiatement le poste de rechargement ou à proximité d'obstacles. Vérifier l'absence d'obstacles le long de la trajectoire de rentrée rapide qui pourraient empêcher la rentrée rapide.

La configuration ne doit pas être effectuée sur des pentes excessives pour que le robot puisse la reconnaître aisément. La pente maximale dépend beaucoup des conditions du terrain. À titre indicatif, il est opportun de rester en dessous de 25%.

Important

La configuration de rentrée rapide positionnée sur un point non correct pourrait ne pas permettre au robot de rentrer rapidement au poste de rechargement. Lorsque le robot parcourt le périmètre pour atteindre une aire secondaire, il ne relève pas la configuration de rentrée rapide.

L'illustration fournit quelques indications utiles pour installer correctement la configuration de rentrée rapide.

Préparation de la pelouse à tondre

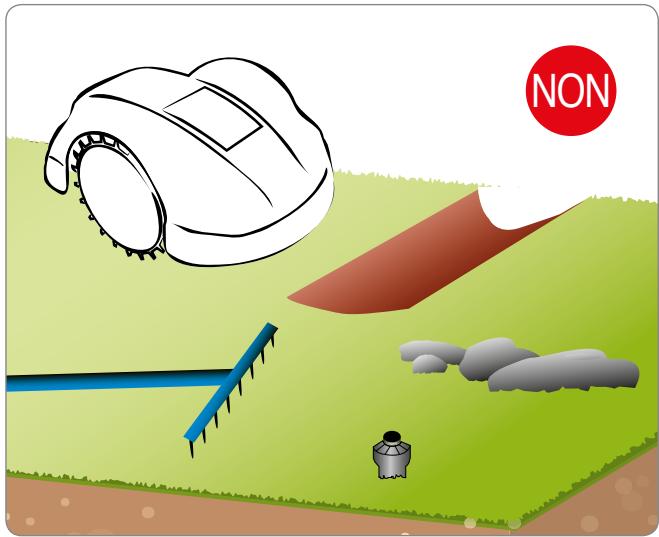

1. Vérifier que la pelouse à tondre est uniforme et sans trous, cailloux ou autres obstacles. Si tel n'est pas le cas, effectuer les opérations d'assainissement qui s'imposent. S'il n'est pas possible d'éliminer certains obstacles, il est nécessaire de délimiter convenablement les zones concernées à l'aide du câble périmétral.
2. Le robot peut tondre des surfaces à l'intérieur de la zone de travail ayant une pente maximum de 55% (55 cm par mètre de longueur) en cas de gazon régulier, sec ou les roues ne risquent pas de glisser et en fonction des accessoires installés. Dans d'autres cas, il est nécessaire de respecter la pente de 45%.

Le câble périmétral doit être posé au sol sur une pente non supérieure à 35% (35 cm par mètre de longueur). On doit tenir compte que le robot a besoin d'une meilleure adhérence pendant le retour à la station de recharge. Il est donc nécessaire de vérifier attentivement l'état du sol et respecter les limites.

Si le cable périmétral est posé sur une pente supérieure à 25%, le robot peut décider de s'écarter du cable pour marcher plus aisément, n'était pas en mesure de dépasser des passages étroits ou de relever la configuration de la rentrée rapide.

La pente ne doit pas augmenter de plus de 35cm à l'intérieur et à l'extérieur du cable périmétral.

Si les instructions ne sont pas respectées, lors d'un travail normal dans des zones inclinées, lorsque le robot relève le câble, les roues pourraient glisser et le faire sortir de la zone de travail.

En cas d'obstacles sur des pentes proches des limites décrites ci-dessus, il est nécessaire d'uniformiser le terrain sur au moins 35 cm du côté situé en avant de l'obstacle afin de réduire la pente.

Important

Les zones qui doivent des pentes supérieures à celles admissibles ne peuvent pas être tondues avec le robot. Positionner donc le câble périmétral avant la pente en excluant de la coupe la zone de pelouse en question.

Délimitation aire de travail

1. Vérifier l'ensemble de la surface de la pelouse et évaluer la nécessité de la diviser en plusieurs aires de travail séparées selon les critères décrits ci-après. Avant d’entreprendre les opérations d’installation du câble périmétral et pour les rendre aisées et faciles à exécuter, il est conseillé de vérifier l’ensemble du parcours. L’illustration représente un exemple de pelouse avec le tracé pour la pose du câble périmétral.

Pendant l'installation de l'équipement, il est nécessaire d'identifier les zones secondaires ainsi que les zones fermées éventuelles. Par aire secondaire, on entend une partie de pelouse reliée à la pelouse principale par un rétrécissement que le mouvement casual du robot ne parvient pas à passer. L'aire doit pouvoir être atteinte sans marches ni dénivellations dépassant les caractéristiques admises. Si la zone est définie "aire Secondaire", cela dépend aussi de la dimension de l'aire primaire. Plus l'aire primaire est grande et plus il sera difficile de passer les passages étroits. En général, un passage inférieur à 200 cm (78,74") est à considérer comme une aire secondaire. Le robot gère un nombre d'aires secondaires en fonction des caractéristiques du modèle ("Voir Données Techniques").

Le passage minimum admis est de 70 cm (27,56") de câble à câble périmétral. Le câble périmétral doit être positionné loin (la distance sera indiquée ci-après) d'éventuels objets extérieurs à la pelouse ; donc, plus en général, le passage nécessaire disponible doit être au total de 140 cm (55,12") s'il y a un muret ou une haie des deux côtés.

Si ce passage est très long, il est préférible que la largeur soit supérieure à 70 cm (27,56") de cable à cable périmétral.

Pendant la programmation, il est nécessaire de configurer les dimensions des aires secondaires en pourcentage par rapport à la pelouse ainsi que la direction pour les atteindre plus vite (dans le sens des aiguilles d'une montre / dans le sens contraire à celui des aiguilles d'une montre) en plus des mètres de cable nécessaires pour arriver dans l'aire secondaire. Voir "Modalité de programmation".

Si les conditions minimales requises décrites plus haut ne sont pas respectées et donc dans le cas d'une zone séparée par une marche, par une dénivellation dépassant les caractéristiques du robot ou par un passage (couloir) d'une largeur inférieure à 70 cm (27,56") de cable à cable périmétral, la zone de pelouse est à considérer comme une "Aire Fermée". Pour installer une "Aire Fermée", poser l'aller et le retour du cable périmétral dans le même trace, à une distance inférieure à 1 cm (0,40)". Dans ce cas, le robot n'est pas en mesure d'atteindre la zone de façon autonome. Elle sera donc gérée selon les instructions fournies au chapitre "Gestion Aires Fermées". La gestion des "Aires Fermées" réduit les mètres carrés gérables par le robot de façon autonome.

1. Si à l'intérieur ou à l'extérieur de la zone de travail, il y a une allée ou un carrelage se trouvant au même niveau que la pelouse, positionner le câble périmétral à 5 cm (1,96") du bord du carrelage. Le robot sortira légèrement de la pelouse et toute l'herbe sera tondue. Si le carrelage est de type métallique ou qu'il y a un caniveau métallique, un receveur de douche ou des fils électriques, disposer le câble métallique à 30 cm au moins (11,81") afin d'empêcher que le robot fonctionne mal et que le câble périmétral soit dérangé.

Important

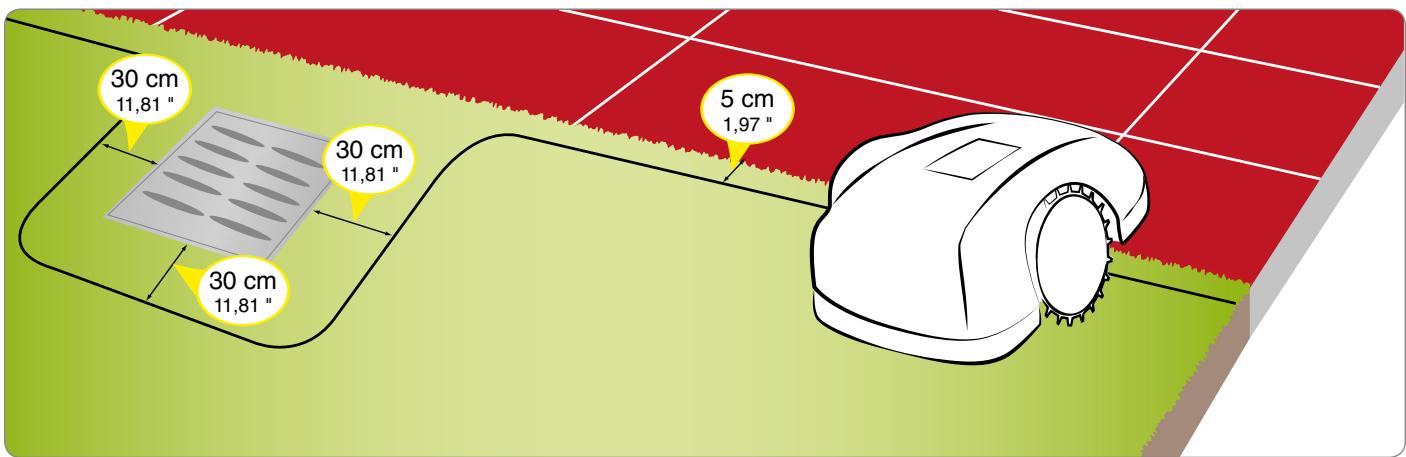

L'illustration montre un exemple d'éléments à l'intérieur et en périphérie de la zone de travail et les distances qui doivent être respectées pour la pose du câble périmétral. Délimiter tous les éléments en fer ou autre métal (caniveaux, branchements électriques, etc.) pour éviter toute interférence avec le signal du câble périmétral.

Si à l'intérieur ou à l'extérieur de la zone de travail, se trouve un obstacle, par exemple une cordure, une paroi ou un muret, mettre le cable périmétral à 35 cm (13,78") au moins de l'obstacle; si l'on souhaite éviter que le robot le heures, positionner le fil de délimitation du périmètre à au moins 40 cm (15,75"). La tonte d'herbe se trouvant sur une cordure où on a décidé de ne pas faire passer le robot pourra être finie avec un coupe-bordure ou une débroussailleuse.

S'il y a à l'intérieur ou à l'extérieur de la zone de travail une plate-bande, une haie, un arbre ayant des racines apparentes, un petit fossé de 2-3 cm ou une petite cordure de 2-3 cm, mettre le câble périmétral à 30 cm (11,81") au moins afin d'empêcher que le robot n'abîme ou ne soit abîmé par les obstacles présents. La tonte de l'herbe présente dans la zone où on a décidé de ne pas faire passer le robot pourrait être finie avec un coupe-bordure ou une débroussailleuse.

Si à l'intérieur ou à l'extérieur de la zone de travail, il y a une piscine, un étang, un escarpement, un fossé, une marche à descendre, des routes publiques non protégées ou protégées par une clôture facilement franchissable, positionner le fil de délimitation du périmètre à au moins 90 cm (35,43").

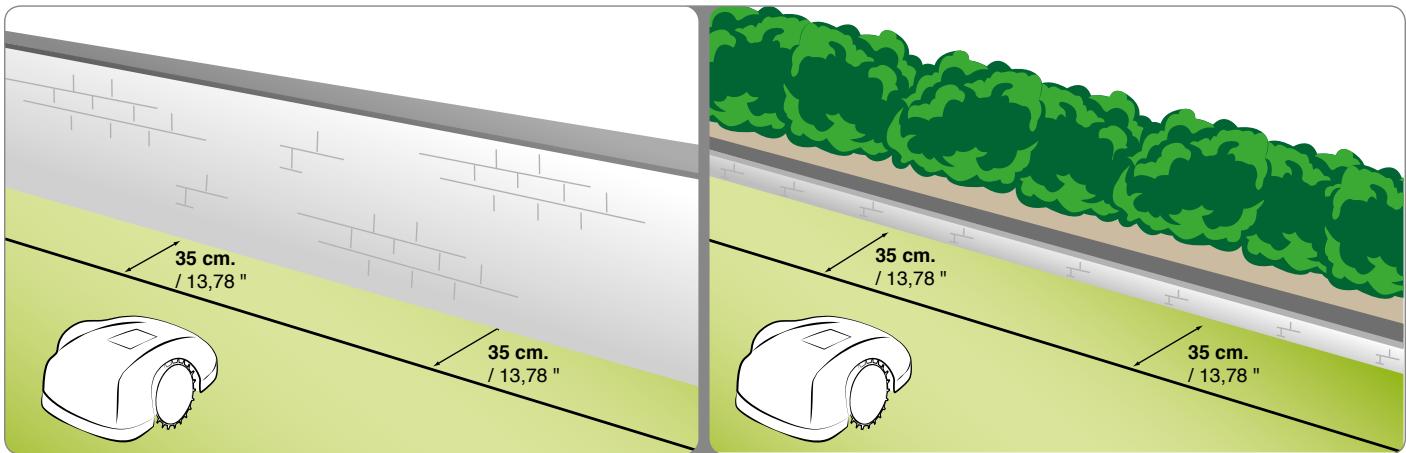

Pour installer le fil de délimitation du périmètre le plus près possible du bord de la zone de coupe, il est conseillé de positionner une clôture difficilement franchissable, si adjacente à des espaces publics, ou une clôture d'au moins 15 cm dans les autres cas. Cela permettra de poser le fil de délimitation du périmètre en respectant les distances décrites aux points précédents.

Important

Le respect rigoureux des distances et des pentes spécifiées dans le manuel garantit une installation optimale et un bon fonctionnement du robot. En présence de pentes ou de terrains glissants, augmenter la distance d'au moins 30 cm / 11,81".

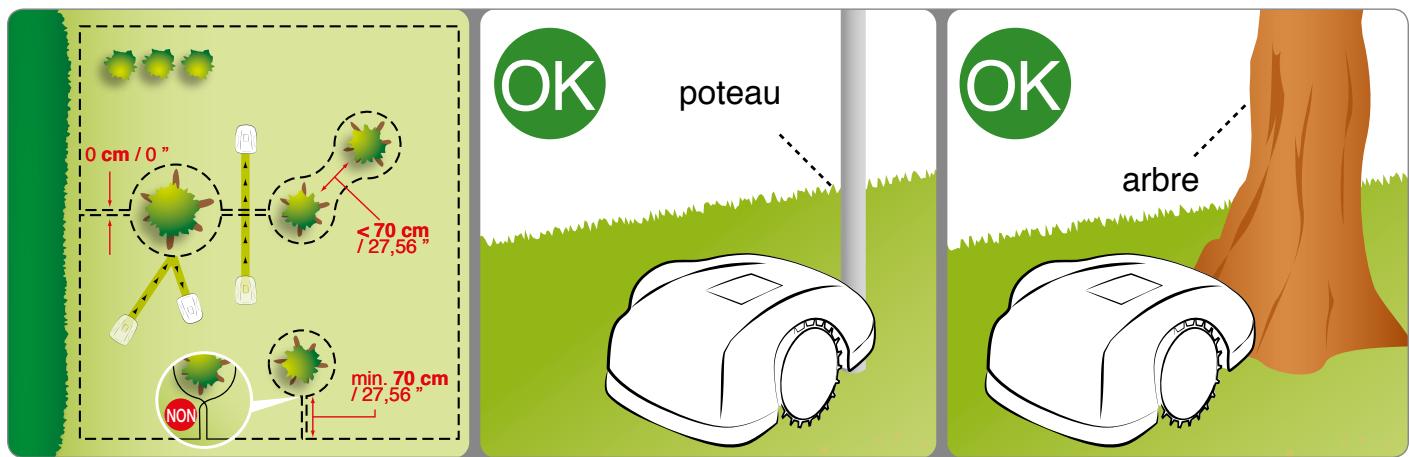

Si à l'intérieur de la zone de travail, il y a des obstacles qui résistent aux chocs, par exemple arbres, buissons ou poteaux sans angles vifs, il ne faut pas les délimiter. Le robot heurte l'obstacle et change de direction. Si on préfère que le robot ne heurte pas les obstacles et qu'il fonctionne sUREMENT et silencieusement, il est conseillé de délimiter tous les obstacles fixes. Les obstacles légèrement inclinés tels que pots de fleurs, pierres ou arbres à racines apparentes doivent être délimités afin d'éviter d'endommager la lame de coupe et les obstacles en question.

Pour délimiter l'obstacle, à partir du point du périmètre extérieur le plus proche de l'objet à délimiter, poser le câble périmétral jusqu'à l'obstacle, le contourner en respectant les distances régulières décrites aux points précédents et remettre le câble le long du parcours précédent. Superposer le câble d'aller et de retour sous le même clou de sorte que le robot dépasse le câble périmétral.

Pour le bon fonctionnement du robot, la longueur minimale du cable périmétral superposé doit être de 70 cm (27,56") pour permettre au robot de se déplacer normalement.

Le câble périmétral peut être enterré ou posé au sol. Si on dispose d'une machine pour poser le câble, il est préférable d'enterrer ce dernier afin de mieux le protéger. Différemment, poser le câble au sol à l'aide des clous prévus à cet effet (voir description ci-après).

Important

Poser le câble périmétral à partir de l'endroit où est installé le poste de rechargement et en laisser deux bons mètres pour pouvoir ensuite le couper sur mesure lors de l'opération finale de raccordement au groupe.

Fil posé sur le terrain

Couper l'herbe très BASSE à l'aide d'un coupe-bordure ou d'une débroussailléeuse tout le long du parcours où le câble sera posé. Il sera ainsi plus simple de disposer le câble en contact avec le terrain et éviter que la tondeuse à gazon coupe le câble ou en endommage l'isolation.

1. Positionner le fil, dans le sens des aiguilles d'une montre, tout le long du parcours et le fixer à l'aide des clous fournis espacés d'environ 10 cm (39,37"). Le fil doit être en contact avec le terrain, afin d'éviter qu'il soit endommagé par la tondeuse à gazon avant que l'herbe le recouvre.
2. Lors de la pose du câble périmétral, respecter le sens de rotation autour des plates-bandes qui devra être contraire à celui des aiguilles d'une montre.

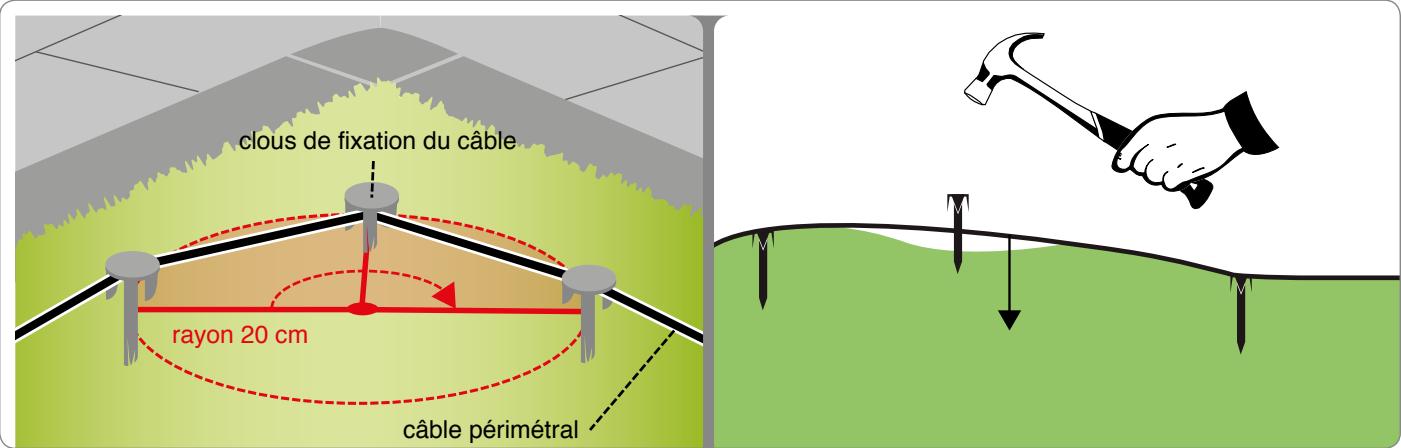

3. Dans les portions non rectilignes, fixer le câble de sorte qu'il ne s'entortille pas mais qu'il se courbe régulièrement (rayon 20 cm).

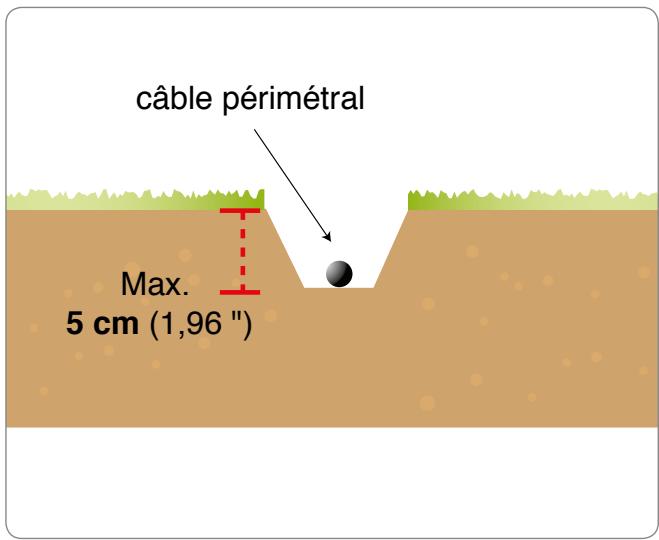

Fil enterré

1. Creuser un sillon dans le terrain de manière régulière (environ 2 ÷ 3 cm (0,787 ÷ 1,181) ).
2. Positionner le câble dans le sens des aiguilles d'une montre tout le long du parcours à une profondeur de quelques centimètres. Ne pas enterrer le câble à plus de 5 cm afin de ne pas réduire la qualité et l'intensité du signal capté par le robot.
3. Lors de la pose du cable, le bloquer si nécessaire à certains endroits à l'aide des clous prévus à cet effet pour bien le maintenir en place lors de la phase de recouvrement.
4. Recouvrir tout le câble et faire en sorte qu'il reste bien tendu sous le sol.

Jonction du câble périmétral.

Utiliser un joint d'origine si un autre fil de délimitation du périmètre s'avère nécessaire pour compléter l'installation.

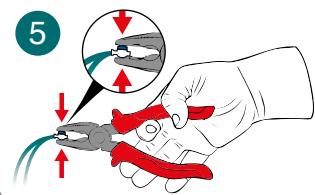

Insérer les extrémités du câble dans le joint, vérifier que les câbles soient complètement insérés de manière que les extrémités soient visibles de l'autre côté. Bien enfoncer le bouton situé sur le côté supérieur à l'aide d'une paire de pinces.

Important

• Utiliser seulement des joints d'origine car ils garantissent un raccordement électrique sûr et étanche.
• Ne pas utiliser d'adhésif isolant ou d'autres types de jonctions qui ne garantissent pas une bonne isolation (cosse, bornes, etc.), l'humidité du terrain provoque, au fil du temps, l'oxydation et l'interruption du fil de délimitation du périmètre.

Précaution - avertissement

Avant d'effectuer une quelconque opération, couper l'alimentation électrique générale.

Positionner l'alimentateur dans une zone à laquelle les enfants ne peuvent pas avoir accès. Par exemple, à une hauteur supérieure à 160 cm (63.00 «).

Le cordon, qui va au poste de rechargement, ne peut être raccourci ni allongé, le cordon en plus doit être enroulé en forme de << 8 >>. Voir figure.

Le câble périmétral utilisé pour l'installation ne peut pas être inférieur à 50m, contacter le centre d'assistance le plus proche.

1. Démonter la protection (L).
2. Positionner le poste de rechargement dans la zone prédéfinie.
3. Placer le câble périmétral (M) le long du guide dans le poste de rechargement. Couper le fil de délimitation du périmètre en excès à environ 5 cm sur les connecteurs.
4. Brancher le câble en entrée du poste à la borne rouge de l'émetteur (T). Brancher le câble en sortie du poste à la borne noire.

Les bornes doivent être utilisées exclusivement pour brancher le fil de délimitation du périmètre d'origine.

1. Fixer le poste de rechargement (N) au sol à l'aide des clous (P). Si nécessaire, fixer le poste de rechargement à l'aide des vis tamponnées (Q).

1. Installer l'alimentateur (A).
2. Brancher le câble d'alimentation (E) du poste de rechargement (N) à l'alimentateur (A).
3. Brancher la fiche de l'alimentateur (A) à la prise électrique.
4. Si le voyant du transmetteur clignote, le branchement est correct. Inversement, il est nécessaire d'identifier l'anomalie (voir "Recherche pannes").
5. Monter la protection (L).

Rechargement des batteries LORS de la première utilisation

1. Placer le robot à l'intérieur du poste de rechargement.

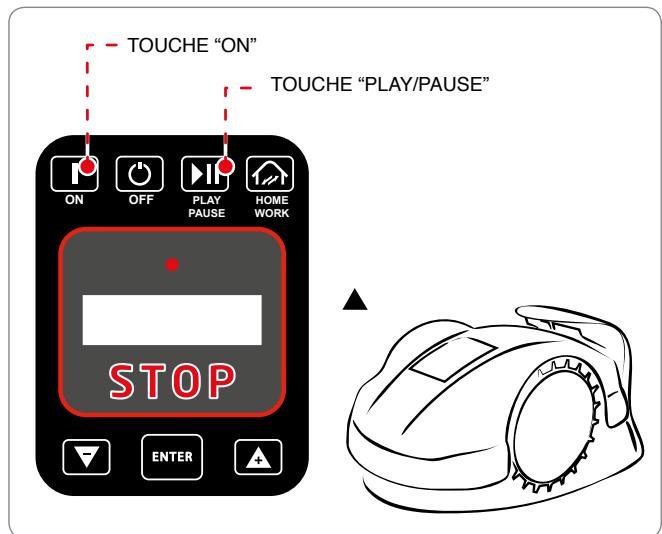

2. Appuyer sur la touche "ON" et attendre quelques secondes que le robot s'allume complètement. Saisir le mot de passe (si requis) (voir "Saisie du mot de passe"). Appuyer sur "ENTER" si des messages d'informations restent affichés à l'écran.
3. Au bout de quelques secondes, l'écran affiche le message "RECHARGE". Ensuite, l'écran affiche au fur et à mesure les informations telles que :
4. jour de la semaine, date;
5. temps de travail programmés;
6. temps de travail, temps de travail total;
7. informations sur la batterie.
8. Appuyer sur la touche "PLAY/PAUSE". L'écran affiche la fonction "PAUSE". Les batteries commencent à se recharger.
9. Une fois le rechargement terminé, il est possible de programmer le robot pour sa mise en service (voir "Modalités de programmation").

Important

Lors du premier rechargement, les batteries doivent rester branchées au moins 4 heures.

Important

L'utilisateur doit effectuer les réglages en suivant les procédures décrites dans le manuel. N'effectuer aucun réglage qui ne serait pas expressément indiqué dans le manuel. Tout réglage supplémentaire non expressément indiqué dans le manuel doit être effectué uniquement par le personnel des Centres d'Assistance Agréés du Fabricant.

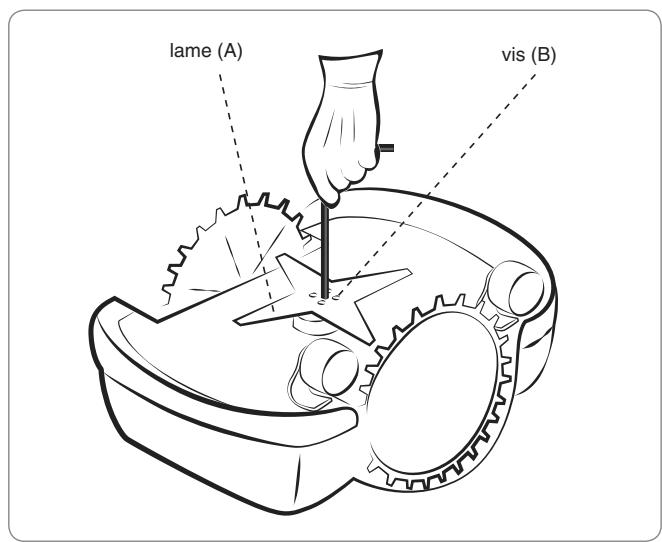

Réglage hauteur de COUPE

Avant d'établir la hauteur de coupe de la lame, s'assurer que le robot est en arrêt dans des conditions de sécurité (voir "Arrêt du robot dans des conditions de sécurité").

Important

Porter des gants de protection pour éviter de se couper.

1. Capoter le robot et le poser de façon à ne pas abîmer son toit.
2. Tourner la bride (E) dans le sens des aiguilles d'une montre à l'aide de la clé fournie à cet effet.
3. Soulever ou baisser le dispositif de coupe (D) pour définir la hauteur de coupe souhaitée. La valeur peut être relevée dans l'échelle graduée positionnée sur la clé fournie dans l'équipement.

Important

Ne pas utiliser le robot pour tondre de l'herbe d'une hauteur supérieure à 1 cm (0,40") par rapport à la lame de coupe. Réduire graduellement la hauteur de coupe. On conseille de réduire la hauteur à moins de 1 cm (0,40") tous les 1 ÷ 2 jours jusqu'à parvenir à la hauteur idéale.

1. Une fois le réglage terminé, tourner la bride (E) dans le sens contraire à celui des aiguilles d'une montre.
2. Redresser le robot pour le mettre en position de marche.

Important

• Avant d'utiliser le robot pour la première fois, lire attentivement le manuel tout entier et s'assurer de bien l'avoir compris dans son intégralité; et notamment toutes les informations concernant la sécurité.
• N'activer que les employés prévus par le fabricant et ne modifier aucun dispositif pour obtenir des prestations autres que celles prévues.
• Éviter d'utiliser le robot et des unités périphériques dans des conditions météorologiques difficiles, notamment quand il y a le risque de foudres.

Description commandes ROBOT

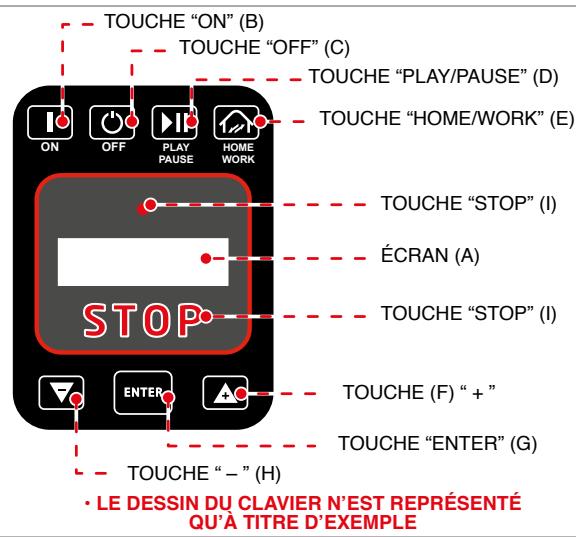

L'illustration présente la position des commandes à bord de la machine.

A. ÉCRAN : est lumineux pour afficher toutes les fonctions. B. ON: appuyer pour allumer la tondeuse. C. OFF: appuyer pour arrêter la tondeuse; l'écran s'éteint. D. PLAY/PAUSE : appuyer pour arrêter la tondeuse en laissant l'écran en "attente"; dans cette modalité, il est possible de programmer la tondeuse. En appuyant de nouveau sur la touche, elle permet de redémarrer le travail. Si on appuie sur cette touche pendant que la tondeuse est en cours de rechargement, cette dernière ne reprendra le travail que lorsqu'on appuiera de nouveau sur la touche et que disparaîtra "Pause" de l'écran. E. HOME/WORK : appuyer pour faire revenir la tondeuse à la base et anticiper ainsi le rechargement des batteries. Si on appuie sur cette touche pendant que la tondeuse est en cours de rechargement, cette dernière interrompt le rechargement et reprend son travail.

F. TOUCHE “+”: pendant le fonctionnement, appuyer pour faire redémarrer la lame précédemment arrêtée. Pendant la programmation, appuyer pour incrémenter les entrées que le menu propose. G. ENTER : pendant le fonctionnement, appuyer pour démarrer la fonction spirale. Pendant la programmation, appuyer pour confirmer et memoriser la sélection effectuée. H. TOUCHE “-” : pendant le fonctionnement, appuyer pour arrêter la lame. Pendant la programmation, appuyer pour décrementer les entrées que le menu propose. I. STOP: appuyer pour arrêter la tondeuse en toute sécurité. À utiliser uniquement en cas de danger immédiat et pour effectuer les opérations d'entretien du robot.

ACCES Aux MENUS

Les fonctions du robot peuvent être programmées à travers les différentes fonctions de chaque menu. Le tableau rapporte la liste des menus disponibles et leurs fonctions.

Pour effectuer la programmation, procéder selon les indications suivantes :

• soulever la protection de l'afficheur; appuyer sur la touche "ON" et attendre quelques secondes que le robot s'allume complètement. Saisir le mot de passe (si requis) (voir "Saisie du mot de passe"). Appuyer sur "ENTER" si des messages d'informations restent affichés à l'écran;
• Si le robot est allumé à l'intérieur du poste de rechargement, au bout de quelques secondes, l'écran affiche le message “RECHARGE”, appuyer ensuite sur la touche “PLAY/PAUSE” ;

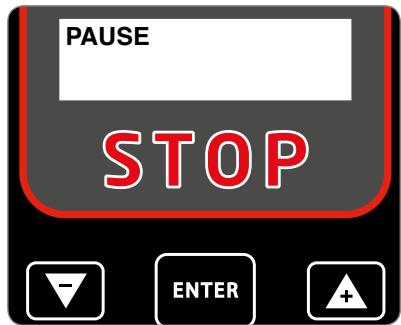

• l'écran affiche l'inscription “PAUSE”;
• Appuyer sur la touche "ENTER". On entre en programmation menu utiliser et l'écran affiche la fonction "PROGRAMMATIONS".

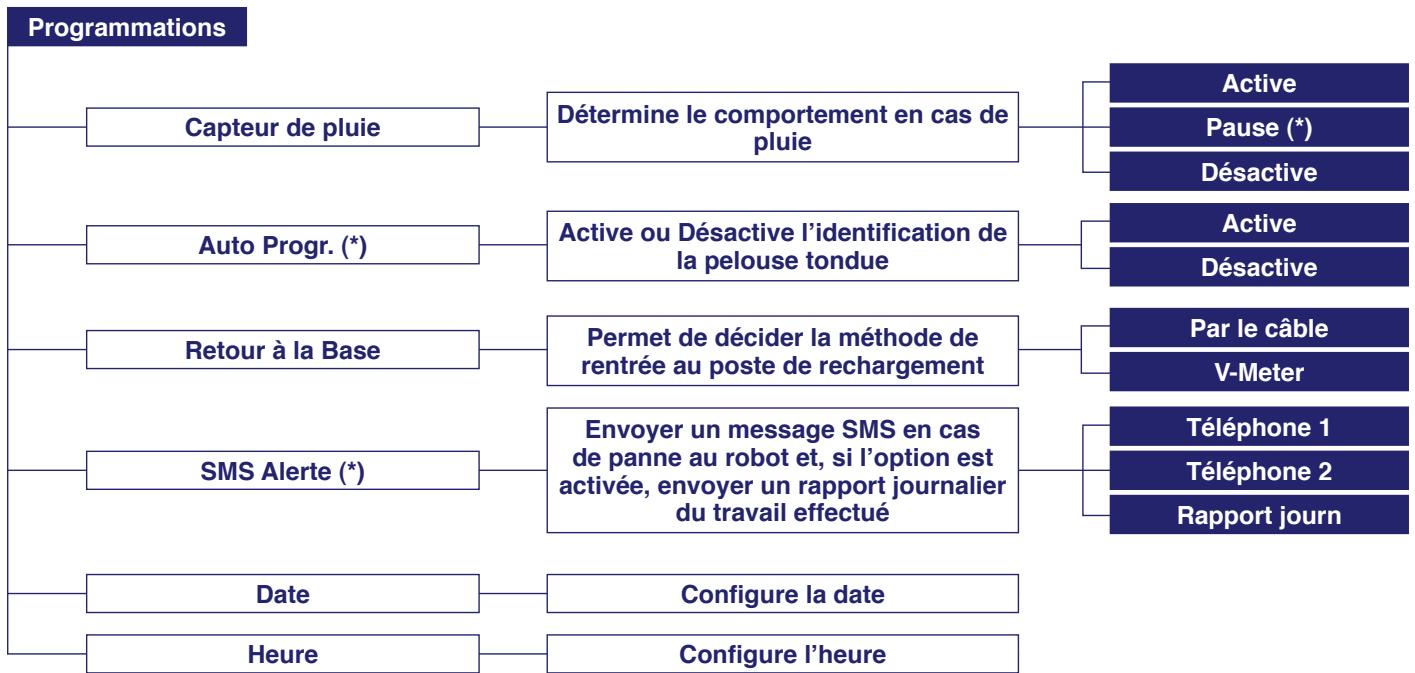

Dans le menu utilisateur de programmation, suivre les instructions ci-dessous pour votre navigation :

• “+” et “-”: fait défiler cycliquement les entrées du menu ou permet de changer la valeur de la fonction qui s'affiche à l'écran;
• "ENTER": passer au niveau de menu suivant ou confirme etémorise la valeur affichée à l'écran et fait défiler à la fonction suivante;
• "PLAY/PAUSE": passer au niveau de menu précédent jusqu'au moment où on quitte la programmation;
• "OFF": éteint le robot sans confirmer la dernière fonction affichée à l'écran. Le menu est arborescent. Il suit le récapitulatif d'introduction aux fonctions de programmation disponibles; l'explication détaillée de chaque fonction est renvoyée aux pages qui seront le diagramme des flux.

Les fonctions marquées d'un * ne sont disponibles que sur certains modèles. Voir le tableau des "Données Techniques".

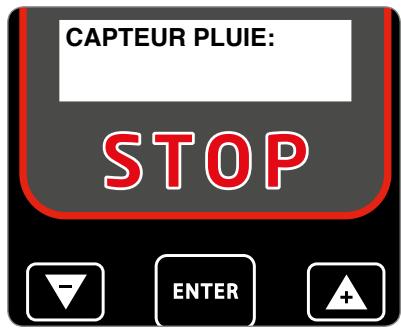

CAPEUR PLUIE : fonction pour configurer le robot en cas de pluie.

Active : en cas de pluie, le robot retourne à son poste et y reste en modalité de "rechargement". Une fois le cycle de rechargement terminé, le robot repart et se remet à tondre uniquement s'il a cessé de pleuvoir. - Désactive : en cas de pluie, le robot continue de tondre. - Pause : en cas de pluie, le robot retourne à son poste et y reste (en modalité de “rechargement”) jusqu'à ce qu'on appuie sur la touche “PLAY/PAUSE”.

AUTO-PROGR. : (uniquement pour certaines fonctions, voir “Données techniques”) fonction servant à réduire automatiquement la durée de tonte du robot en fonction de l'état de la pelouse.

Activé : le robot diminue la durée de travail en fonction de l'état de l'herbe. Lorsque la surface de la pelouse est tondue, la machine établit automatiquement un temps de repos qui retarde les sorties suivantes du poste de rechargement. Le travail du robot aura toutefois lieu dans les limites des heures de travail établies. - Désactivé : le robot travaillera en respectant l'horaire établi et tant que les batteries le permettront.

RETOUR À LA BASE : permet de décider la méthode de rentrée au poste de rechargement.

1. "Par le câble". Le robot rentre dans le poste de rechargement en positionnant ses roues à cheval sur le câble périmétral.
2. "V-Meter". Le robot longera le câble périmétral à une distance indicative qui va de quelques cm à 1 m (3.2') en allant de temps en temps le toucher, surtout dans les portions non rectilignes, jusqu'à ce qu'il reconnaisse le rappel au poste de rechargement. Voir chapitre "Installation".

SMS Alerte : accessoire disponible uniquement sur certains modèles. S'adresser au Service d'Assistance du Fabricant ou à un des centres agréés pour vérifier les prescriptions minimales. Le dispositif envoie un message SMS en cas de panne au robot et, si l'option est activée, il envoie un rapport journalier du travail effectué.

• Téléphone 1: enregistrer le numéro de téléphone où envoyer le message.
• Téléphone 2 : enregistrer eventuellement le second numéro de téléphone où envoyer le message.
• Rapport journalier : active ou désactive l'envoi du rapport journalier contenant les informations sur le travail effectué.

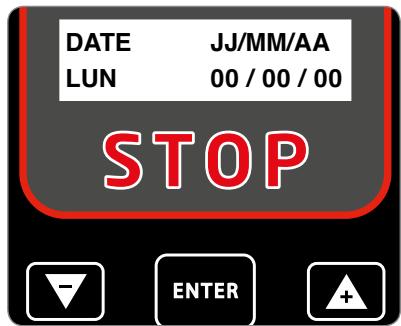

DATE : fonction pour établir la date.

HEURE : fonction pour configurer l'heure.

SEMAINE : fonction pour programmer les jours d'exercice du robot pendant la semaine. Le curseur se positionne automatiquement sous la lecture "L" (Lundi). En établissant tous les jours à "1111111" cela signifie que le robot travaille tous les jours. En établissant "0000000" cela signifie que le robot ne travaille aucun jour de la semaine.

Valeur 1 : jour de travail du Robot. - Valeur 0 : jour de repos du Robot. - Valeur B : jour de travail du robot. Le robot, avant d'effectuer le cycle de travail, tond le gazon le long du bord. Il est conseillé de laisser la fréquence configurée par défaut.

Pour exploiter au besoin les potentialités, on conseille de programmer le robot pour travailler tous les jours.

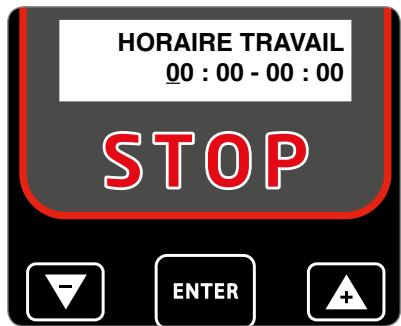

HORAIRE TRAVAIL 1 : fonction pour établir la première plage horaire d'exercice du robot durant la journée.

Le curseur se positionne automatiquement dans la zone sous la première plage horaire (exemple de 10 h à 13 h). Établir l'horaire de début de travail et de fin de travail.

Établir l'horaire à "00:00 - 00:00" équivaut à ne pas faire travailler le robot durant l'horaire de travail 1. Si l'horaire saisi est erroné, par exemple si l'horaire se superpose à l'horaire de travail 2 ou si l'heure de début suit l'heure de fin, le robot émet un son et remet la valeur établie à l'état initial.

HORAIRE TRAVAIL 2 : fonction pour établir la seconde plage horaire d'exercice du robot durant la journée.

Important

La configuration de l'horaire de travail du robot est fondamentale pour le bon fonctionnement du produit. De nombreux paramètres influencent la configuration de l'horaire de travail comme, par exemple, le nombre d'aires secondaires, le nombre et la puissance des batteries du robot, la complexité de la pelouse, le type d'herbe, etc., etc. En règle générale, il est nécessaire d'augmenter légalrement les heures de travail en présence de jardins avec des aires secondaires, de jardins avec beaucoup d'obstacles et d'aires complexes. Ci-dessous un tableau indicatif que l'on peut utiliser pour une première configuration. NB. Configurer tous les jours de la semaine à "1"-Jours Opérationnels".

Modèle	m2 (ft2)	Horaire 1	Horaire 2
7085EV0	400 (4304)	10:00 11:30
	800 (8608)	10:00 11:30	15:00 16:30
	1200 (12912)	09:00 21:00
7085EL0	400 (4304)	10:00 11:30
	800 (8608)	10:00 11:30	16:00 18:00
	1200 (12912)	10:00 12:00	16:00 18:30
	1800 (19368)	09:00 20:00
	2200 (23672)	08:00 22:00

Si l'aire à tondre prévoit des zones secondaires en fonction de la définition donnée au chapitre "Préparation et Délimitation Aires de Travail", il est nécessaire de procéder à la programmation des aires secondaires pour indiquer au robot comment atteindre l'aire secondaire et selon quelle fréquence.

Terrain Second : fonction pour définir la tonte automatique d'une aire secondaire.

• Pourcentage : permet d'établir la dimension de l'aire secondaire à to
• 10% indique une zone très petite.
• 30% indique une zone d'environ 1/3 de tout le jardin.
• 50% indique une zone d'environ la moitié de tout le jardin.
• 80% indique une zone secondaire plus grande que l'aire primaire.
• 100% toutes les fois qu'il quitte le poste de rechargement, le robot suivra le cable périmétral pour entrer dans l'aire secondaire.

• Distance : permet d’établir la distance qu’il faut au robot pour atteindre l’intérieur de l’aire secondaire en suivant le cable périmétral. Il est préférable de prendre comme point de reference la moitié de l’aire secondaire pour avoir la certitude que le robot commence son travail à l’intérieur de cette zone.
• Direction : indique la direction de marche la plus courte pour atteindre l'aire secondaire. La direction peut aller dans le sens des aiguilles d'une montre ou dans le sens contraire. Après avoir quitté son poste de rechargement, le robot suivra le cable dans la direction indiquée pour atteindre la zone secondaire.
• Mode : indique la méthode pour atteindre l'aire secondaire. Utiliser la méthode «Sur le cable» au cas où il y aurait beaucoup d'obstacles dans le jardin et à proximit able d'utiliser la méthode “V-Meter”.
• "Par le cable". Le robot atteint l'aire secondaire en positionnant les roues à cheval sur le cable périmétral.
• "V-Meter". Le robot atteint l'aire secondaire en longeant le cable périmétral à une distance indicative qui va de quelques cm à 1 m (3.2').

TERRAIN SECOND.2 : fonction pour définir la tonte automatique de l'aire secondaire numéro 2. La programmation prévoit les mêmes paramètres de configuration que l'aire secondaire 1.

TERRAIN SECOND.3 : (uniquement pour certaines versions, voir “Données techniques”) fonction pour définir la tonte automatique de l'aire secondaire numéro 3. La programmation prévoit les mêmes paramètres de configuration que la zone seconde 1.

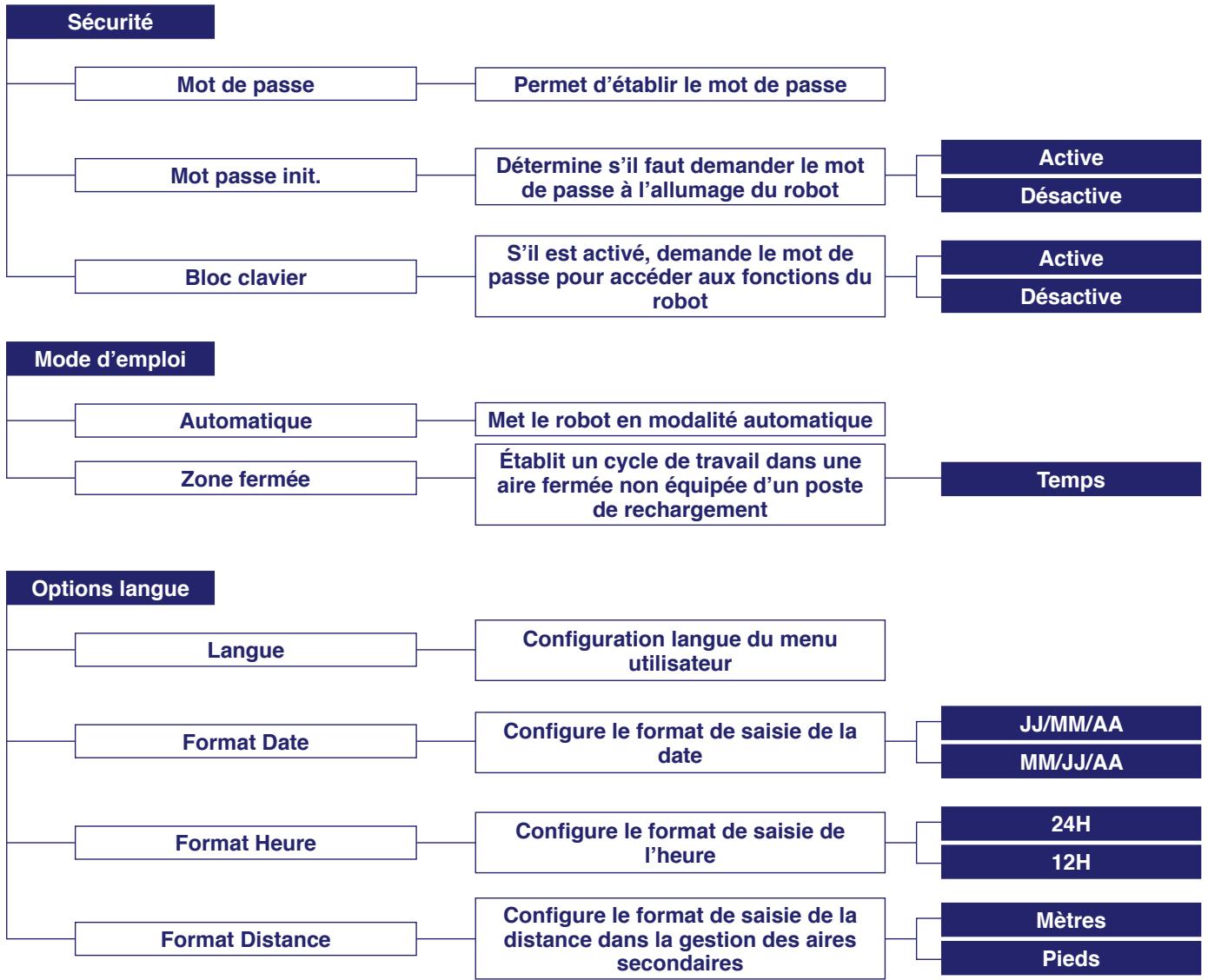

Sécurité - MODES de programmation

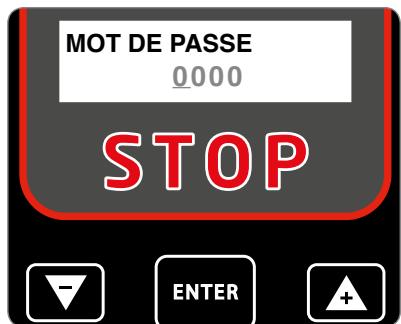

MOT DE PASSE : fonction pour établir ou modifier le mot de passe.

• Non: sort à n'effectuer aucun changement du mot de passe précédemment saisi.
• Oui : sert à saisir ou changer le mot de passe
• mot de passe : saisir l'ancien mot de passe (par défaut du fabricant 0000);
• nouvel. mot passé : saisir le nouveau mot de passer. Le mot de passer ne doit pas être 0000.
• répétez. mot passé : répétez la saisie du mot de passe nouveau.

Pour établir ou modifier le mot de passe, il est nécessaire de saisir d'abord le précédent, puis de saisir le mot de passe personnel. Au moment de l'achat, le mot de passe saisi par le fabricant est composé de quatre chiffres (0000).

Important

Au moment de la saisie du mot de passe, il sera demandé de répéter la procédure de saisie afin d'avoir la certitude de l'avoir configuré correctement. Pour ne pas oublier le mot de passe, on conseille de désigner un code facile à mémoriser.

MOT PASSE INIT : fonction servant à programmer ou pas la demande de saisie du mot de passe toutes les fois que le robot est et rallumé après une période d'inactivité (exemple, stockage pendant l'hiver).

Non : toutes les fois qu'il est allumé, le robot redémarre et entre en service sans qu'il faille saisir le mot de passe. Pour confirmer le paramètre, le robot demande le mot de passe. Oui : toutes les fois qu'il est allumé, le robot ne redémarre pas et n'entre pas en service tant que le mot de passe n'est pas saisi.

Mode d'emploi - MODES de programmation

Fonction pour configurer la modalité de fonctionnement du robot. Lorsque le robot est éteint, il se remet automatiquement en modalité "AUTOMATIQUE".

• Automatique : modalité normale de fonctionnement. Le robot reconnaît le câble périmétral et fait retour au poste de rechargement lorsque cela est nécessaire. Zone fermée : modalité de fonctionnement dans des aires fermées non équipées d'un poste de rechargement. Pour une utilisation correcte, voir “UTILISATION DU ROBOT DANS DES AIRES FERMÉES NON ÉQUIPIÉES D'UN POSTE DE RECHARGEMENT.”

Options LANGUE - MODES de programmation

LANGUE : fonction servant à sélectionner la langue d'affichage des messages et du menu utilisé. Faire défiler les différentes options à l'aide de la touche “+” ou “-” et confirmer à l'aide de la touche “ENTER”.

• FORMAT DATE
• FORMAT HEURE
• FORMAT DISTANCE

Ces fonctions permettent de personnaliser la configuration du format de date, heures et distance.

Mise en service - mode automatique

Le démarrage du cycle automatique doit être effectué à la première mise en service ou après une période d'inactivité.

1. Vérifier que la hauteur du gazon à tondre est compatible avec le bon fonctionnement du robot (voir caractéristiques techniques).
2. Régler la hauteur de coupe souhaitée (voir réglage hauteur de coupe).
3. Vérifier que la zone de travail a été correctement délimitée et qu'elle ne présente pas d'obstacles pour le fonctionnement régulier du robot (voir section "Préparation et délimitation zones de travail" et suivantes).
4. Placer le robot à l'intérieur du poste de rechargement.
5. Appuyer sur la touche "ON" et attendre quelques secondes que le robot s'allume complètement. Saisir le mot de passe (si requis) (voir "Saisie du mot de passe"). Appuyer sur "ENTER" si des messages d'informations restent affichés à l'écran.
6. Si le robot est mis en marche pour la première fois, il est nécessaire d'effectuer sa programmation. Si, au contraire, le robot est mis en marche après une période d'inactivité, il est nécessaire de vérifier que les fonctions programmées correspondant à l'état de l'art effectif de la surface à tondre (exemple, ajout d'une piscine, d'arbres, etc.) (voir "Modalités de programmation").
7. Au bout de quelques secondes, l'écran affiche le message "RECHARGE".
8. Le robot commence à tondre la pelouse selon les modalités programmées.
9. Vérifier qu'il n'y ait pas dans le jardin de grosses flaques d'eau suite à de fortes pluies ; si tel n'est pas le cas, il faudra assainir cette zone ou s'assurer que le robot est bien en position de "Pause".

Lors de l'emploi du robot, il peut s'avérer nécessaire d’arrêter le robot. Dans des conditions normales, le robot s'arrête à l'aide de la touche "OFF". En cas de danger ou pour effectuer l'entretien, il est nécessaire de l’arrêter dans des conditions de sécurité afin d’éviter tout risque de démarrage imprévu de la lame. Appuyer sur la touche "STOP" pour arrêter le robot. Débrancher la fiche d'alimentation de la prise électrique.

Important

L'arrêt du robot dans des conditions de sécurité est nécessaire pour pouvoir effectuer des opérations d'entretien et de réparation (par exemple : remplacement de la lame, opérations de nettoyage, etc.).

Pour démarrer le robot, procéder de la façon suivante :

positionner le robot à l'intérieur de la zone de coupe ; - appuyer sur la touche "ON" et attendre quelques secondes que le robot s'allume complètement. Saisir le mot de passe (si requis) (voir "Saisie du mot de passe"). Appuyer sur "ENTER" si des messages d'informations restent affichés à l'écran. L'écran s'allume et au bout de quelques instants, le signal « Pause » apparait : le robot est à prise en position de pause ; - appuyer sur la touche "PLAY/PAUSE".

Si le démarrage du robot a lieu hors de la zone de tonte, le moteur de la lame ne démarre pas et après une courte recherche du signal, le robot affiche à l'écran "HORS PÉRIMÈTRE". Appuyer sur la touche "OFF", positionner le robot à l'intérieur de la zone de tonte et effectuer à nouveau la procédure de démarrage.

RETOUR automatique au POSTE de rechargement

Le robot termine son cycle de travail lorsque les conditions ci-dessous sont remplies :

• fin hors de travail : lorsque l'horaire de travail est terminé, le robot rentre automatiquement à son poste de rechargement et se remettra en marche selon les modalités programmées (voir "Modalité de programmation");
• pluie : lorsque la fonction est active, en cas de pluie, le robot rentre automatiquement au poste de rechargement et se remettra à fonctionner selon les modalités programmées (voir “Modalité de programmation”);
• batteries à recharger : le robot rentre automatiquement à son poste de rechargement;
• pelouse tondue (uniquement pour certaines versions, voir “Données techniques”) : le capteur relève que la pelouse est tondue, le robot rentre automatiquement à son poste de rechargement et se remettra en marche selon les modalités programmeées (voir “Modalité de programmation”).

Utilisation du ROBOT dans des ZONES fermées NON équipées d'un POSTE de rechargement

Le démarrage en modalité aire fermée du robot doit être effectué pour des aires fermées, délimitées par le câble périmétral et sans poste de rechargement.

Précaution - avertissement

Transporter le robot par la poignée prévue à cet effet. Éviter de saisir le robot par sa carrosserie et utiliser toujours la poignée prévue à cet effet.

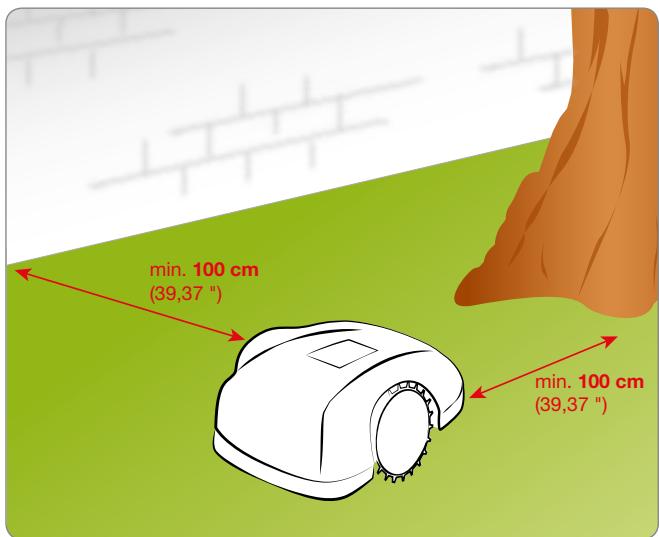

Positionner le robot à l'intérieur de l'aire de travail à au moins 100 cm (39,37") de distance du câble périmétral et de tout autre obstacle.

1. Appuyer sur la touche "ON" et attendre quelques secondes que le robot s'allume complètement. Saisir le mot de passe (si requis) (voir "Saisie du mot de passe"). Appuyer sur "ENTER" si des messages d'informations restent affichés à l'écran.
2. L'écran affiche la fonction "PAUSE".

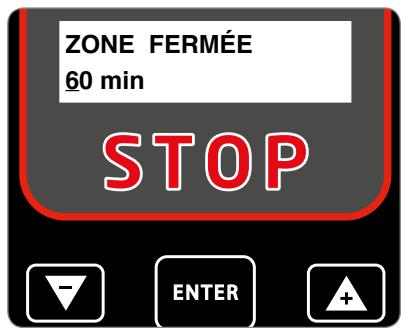

3. Entrer dans la modalité de programmation, puis selectionner le menu "MODE D'EMPLOI". Sélectionner "ZONE FERMÉE". L'écran affiche "ZONE FERMÉE - 60 Min" (valeur de défaut).
4. Appuyer sur l'une des touches "+", "-", pour configurer les minutes.
5. Appuyer sur la touche "ENTER" pour confirmer.
6. Appuyer sur la touche "PLAY/PAUSE" jusqu'à ce que l'on quitte la programmation, puis démarrer le robot. Une fois le temps établi écoulé, le robot s'arrête en toute sécurité à proximité du câble prémétral.
7. Rétablit le fonctionnement normal du robot selon la description du chapitre "MISE EN SERVICE - MODALITÉ AUTOMATIQUE".

SAISIE MOT de PASSE

Le robot peut être protégé par un mot de passe composé de quatre chiffres que l'utilisateur peut activer, désactiver et personnaliser (voir "Modalité de programmation").

1. L'écran affiche le message :
2. Appuyer sur l'une des touches "+", "-", pour introduire le premier chiffre.
3. Appuyer sur la touche "ENTER" pour confirmer. Le curseur se déplace dans la position suivante.
4. Répéter la procédure pour configurer tous les chiffres du mot de passe.

Le robot est à présent prêt à fonctionner.

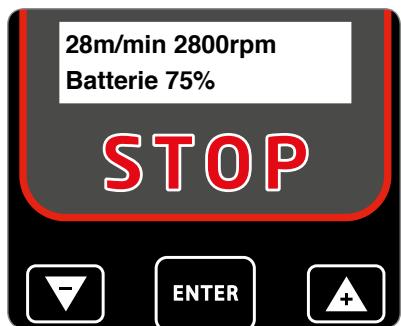

Affichage écran pendant PHASE de travail

Pendant que la tondeuse travaille, l'écran affiche les informations suivantes :

• vitesse de la tondeuse à gazon;
• vitesse de la lame de coupe;
• pourcentage de charge de la batterie.

Lorsque la tondeuse est en cours de rechargement, l'écran affiche "RECHARGE".

Si la tondeuse n'est pas dans l'horaire de travail, l'écran affiche le jour et l'heure de début du travail.

En cas d'inactivité prolongée du robot et avant la saison de coupe, il est nécessaire d'effectuer une série d'opérations pour garantir son bon fonctionnement lors de sa réutilisation.

1. Recharger complètement la batterie avant de stocker la machine pour l'hiver. Recharger la batterie au moins tous les 5 mois.
2. enir le robot dans de bonnes conditions. D'habitude, la maintenance comprend les opérations suivantes :
3. nettoyage complet du cadre du robot, de la lame de coupe et de toutes les autres parties mobiles;
4. nettoyage de l'intérieur du robot;
5. contrôle du bon fonctionnement du robot;
6. contrôle et, si nécessaire, remplacement des pièces usagées telles que, par exemple, la lame de coupe, les balais (seulement pour les modèles de robots dotés de moteurs avec balais);
7. contrôle de la capacité de la batterie;
8. en l'occurrence, le revendeur peut également charger le nouveau logiciel.
9. Nettoyer soigneusement le robot et le poste de rechargement (voir "Nettoyage robot").
10. Vérifier toute pièce usagée ou abimée comme, par exemple, la lame de coupe et en évaluer le remplacement.
11. Ranger le robot dans un endroit à l'abri et sec (température ambiante appropriée de 10 - 20°C) et pas facile d'accès par les enfants, les animaux, d'autres corps étrangers, etc. Conserver le robot à une température inférieure à 20°C afin d'éviter au maximum que les batteries ne s'autodéchargent.
12. Débrancher la fiche d'alimentation (A) de la prise électrique.
13. Couvrir le poste de rechargement (C) pour empêcher que n'y entre du matériel (feuilles, papier, etc.) et pour préserver les plaques de contact.

Remise en service

Avant de remettre le robot en service après une longue période d'inactivité, procéder de la façon suivante :

1. brancher la fiche d'alimentation (A) à la prise électrique;
2. réactiver l'alimentation électrique générale;
3. placer le robot à l'intérieur du poste de rechargement;
4. Appuyer sur la touche "ON" et attendre quelques secondes que le robot s'allume complètement. Saisir le mot de passe (si requis) (voir "Saisie du mot de passe"). Appuyer sur "ENTER" si des messages d'informations restent affichés à l'écran;
5. Au bout de quelques secondes, l'écran affiche le message "RECHARGE";
6. le robot est à présent prêt à fonctionner (voir "Modalités de programmation").

Danger - attention

Il est interdit de recharger le robot dans des environnements explosifs ou inflammables.

1. Alimenter électriquement le poste de rechargement et vérifier que les plaques sont propres.
2. Positionner le robot à l'intérieur de son poste de rechargement.
3. Appuyer sur la touche "ON" et attendre quelques secondes que le robot s'allume complètement. Saisir le mot de passe (si requis) (voir "Saisie du mot de passe"). Appuyer sur "ENTER" si des messages d'informations restent affichés à l'écran;
4. Au bout de quelques secondes, l'écran affiche le message "RECHARGE".
5. Appuyer sur la touche "PLAY/PAUSE" (B). Les batteries commencent à se recharger.
6. Une fois le rechargement terminé (environ 6 heures), appuyer sur la touche "OFF" (C).
7. Ranger le robot dans un endroit à l'abri et sec (température ambiante appropriée de 10 - 20°C) et pas facile d'accès par les enfants, les animaux, d'autres corps étrangers, etc.

Ci-après quelques indications à respecter durant l'utilisation du robot :

• même si vous vous êtes suffisamment informés, il vaut mieux pour la première utilisation simuler quelques manœuvres d'essai pour identifier les commandes et les fonctions principales;
• vérifier le serrage des vis de fixation des principaux organes;
• tondre la pelouse fréquemment pour éviter que l'herbe ne pousse trop;
• ne pas utiliser le robot pour tondre de l'herbe ayant une hauteur supérieure à 1 cm (0,40") par rapport à la lame de coupe. En cas d'herbe haute, lever la lame de coupe pour la baisser graduellement les jours suivants;
• Si la pelouse a un système d'irrigation automatique, programmer le robot de sorte qu'il entre dans son poste de recharge ment au moins 1 heure avant le début de l'irrigation;
• vérifier la déclivité du terrain et s'assurer qu'elle ne dépasse pas les valeurs maximales admises de sorte que l'emploi du robot soit sans danger;
• Nous conseillons de programmer le robot de sorte qu'il ne travaille pas plus que le nécessaire et d'évaluer également la pousse de l'herbe, différente selon les saisons, de façon à ne pas le soumettre à une usure inutile et à une baisse de la durée des batteries;
• pendant le fonctionnement du robot, pour éviter de nuire à la sécurité, vérifier l'absence de personnes (notamment enfants, personnes âgées ou handicapés) et d'animaux domestiques dans la zone de travail. Pour éviter ce risque, on conseille de programmer l'activité productive du robot à des heures appropriées.

Le fabricant ne garantit pas une compatibilité totale entre la tondeuse à gazon robotisée et les autres types de systèmes sans fil, tels que les télécommandes, les émetteurs radio, les appareils acoustiques, les enceintes électriques enterrées pour les animaux ou similaires.

Important

Pendant les opérations d'entretien, porter les EPI indiqués par le Fabricant, notamment lorsqu'on intervient sur la lame. Avant d'effectuer les opérations d'entretien, vérifier que le robot est bien en position d'arrêt (voir "Arrêt du robot en toute sécurité").

TABLEEAU DES FREQUENCES D'ENTRETIEN PROGRAMME

Fréquence	Composant	Type d'intervention	Référence
Toutes les semaines	Lame	Nettoyer la lame et vérifier son état de fonctionnement. Si la lame est piée à cause d'un choc ou si elle est très usée, la changer	Voir “Nettoyage robot”Voir “Remplacement lame”
	Poignées de rechargement batteries	Nettoyer et éliminer toute oxydation	Voir “Nettoyage robot”
	Plaques de contact	Nettoyer et éliminer toute oxydation	Voir “Nettoyage robot”
	Capteur pluie	Nettoyer et éliminer toute oxydation	Voir “Nettoyage robot
Tous les mois	Robot	Procéder au nettoyage	Voir “Nettoyage robot”
Une fois par an ou à la fin de la saison de coupe	Robot	Effectuer la révision auprès d'un centre d'assistance agrêté	Voir “Inactivité prolongée et remise en service”

1. Arrêtez le robot dans des conditions de sécurité (voir "Arrêt du robot en toute sécurité").

Précaution - avertissement

Porter des gants de protection pour éviter de se couper.

1. Nettoyer toutes les surfaces extérieures du robot avec une éponge mouillée à l'eau tiède et au savon neutre et bien essorée de façon à enlever l'eau en trop avant l'utilisation.

Précaution - avertissement

L'emploi excessif d'eau peut provoquer des infiltrations et endommager les éléments électriques.

1. Ne pas utiliser de solvants ni d'essence pour ne pas endommager les surfaces vernies et les éléments en plastique.
2. Ne pas laver les parties internes du robot et ne pas utiliser de jets d'eau car ceci pourrait endommager les éléments électriques et électroniques.

Précaution - avertissement

Pour ne pas endommager irréversiblement les éléments électriques et électroniques, ne pas plonger le robot dans l'eau, ni partiellement ni entièrement, car il n'est pas étanche.

1. Vérifier la partie inférieure du robot (zone de la lame de coupe, roues avant et arrière), utiliser une brosse appropriée pour enlever incrustations et/ou résidus qui pourrait entraver le bon fonctionnement du robot.
2. Enlever tout résidu d'herbe et de feuilles de la zone de préhension du robot.
3. Nettoyer les poignées du chargeur de batteries (A), les plaques de contact (B) et éliminer toute trace d'oxydation ou de résidus dus aux contacts électriques à l'aide d'un chiffon sec et, si nécessaire, d'un papier abrasif à grain fin.
4. Nettoyer le capteur de pluie (C) et éliminer tout résidu de saleté ou d'éventuelles oxydations.
5. Nettoyer l'intérieur du poste de rechargement des résidus qui s'y sont accumulés.

Les informations ci-dessous ont pour but d'aider à l'identification et à la correction d'éventuelles anomalies et dysfonctionnements qui pourraient se présenter lors de l'utilisation du robot. Certaines pannes peuvent être réparées par l'utilisateur ; d'autres demandent une compétence technique spécifique ou des capacités particulières et doivent être réparées exclusivement par un personnel qualifié ayant une expérience reconnue et acquise dans le secteur d'intervention spécifique.

Précaution - avertissement

Arrête le robot dans des conditions de sécurité (voir « Arrêt en sécurité du robot »), dans le cas où il s'avait nécessaire d'inspecter le robot pour éviter le danger d'activation imprévue de la lame.

Problème	Causes	Solutions
Vibration anormaleLe robot est très bruyant	Lame de coupe endommagée	Remplacer la lame par une neuve (voir "Remplacement lame")
	Lame de coupe coincée par des résidus (bandes, cordes, bouts de plastique, etc.)	Arrêté le robot dans des conditions de sécurité (voir "Arrêt du robot en toute sécurité"). Libérer la lamePrécaution - AvertissementPorter des gants de protection pour éviter de se couper
	Le démarriage du robot a eu lieu en présence d'obstacles inattendus (branches tombées, objets oublés, etc.)	Arrêté le robot dans des conditions de sécurité (voir "Arrêt du robot en toute sécurité")Enlever les obstacles et redémarrer le robot [voir "Mise en service - modalité automatique"]
	Moteur électric qu'en panne	Faire réparer ou replacer le moteur par son Centre d'Assistance agrée le plus proche
	Herbe trop haute	Augmenter la hauteur de coupe (voir "Réglage hauteur de coupe")Effectuer une tonte préliminaire de la zone à l'aide d'une tondeuse classique
Le robot ne se positionne pas correctement à l'intérieur de son poste de rechargement	Position incorrecte du cable périmétral ou du cordon d'alimentation du poste de rechargement	Vérifier le raccordement du poste de rechargement (voir "Installation poste de rechargement et de l'alimentateur")
	Affaisissement du terrain à proximité du poste de rechargement	Positionner le poste de rechargement sur une surface plate et stable (voir "Planification installation système")
Le robot se compte de façon anormale autour des plates-bandes.	Câble périmétral mal positionné	Repositionner correctement le cable périmétral (sens des aiguilles d'une montre) (voir "Installation cable périmétral")
Le robot travaille dans les mauvais heures	Horloge mal configurée	Reconfigurer l'horloge du robot (voir "Modalité de programmation")
	Horaire de travail mal configuré	Reconfigurer l'horaire de travail (voir "Modalité de programmation")
Le robot n'effectue pas la rentrée rapide	Rentrée rapide mal disposée	Vérifier la position exacte de la rentrée rapide (voir "Prédisposition de rentrée rapide du robot à son poste de rechargement")
La zone de travail n'est pas entièrement tondue	Heures de travail insuffisantes	Prolonger l'horaire de travail (voir "Modalité de programmation")
	Lame de coupe avec incrustations et/ou résidus	Arrêté le robot dans des conditions de sécurité (voir "Arrêt du robot en toute sécurité")Précaution - AvertissementPorter des gants de protection pour éviter de se couper.Nettoyer la lame de coupe
	Lame de coupe usagée	Remplacer la lame par une lame de rechange originale (voir "Remplacement lame")
	Aire de la zone de travail trop grande par rapport à la capacité effective du robot	Adapter l'aire de travail (voir "Données techniques")
	Le cycle de vie des batteries est en train de s'épuiser	Remplacer les batteries par des pieces de rechange originales (voir "Remplacement batteries")
	Les batteries n'ont pas été entièrement rechargées	Nettoyer et éliminer les évientuelles oxydations des points de contact des batteries (voir "Nettoyage robot").
Zone secondaire pas entièrement tondue	Mauvaise programmation	Programmer correctement l'aire secondaire (voir "Modalité de programmation")
L'écran affiche "Service"	Il est nécessaire d'effectuer la révision du robot	Contacter son centre d'assistance agrée le plus proche
L'écran affiche "Levage"	Le robot est soulevé du sol	Vérifier que le robot n'est pas bloqué ou bouché par un objet qu'enconque. Nettoyer et éliminer les résidues d'herbe se trouvant éventuellément sous la carrosserie et qui pourrait boucher les capteurs (voir "Nettoyage robot")
L'écran affiche "Non Signal"	Le cable périmétral n'est pas correctement raccordé (rupture du cable, absence de branchement électrique, etc.)	Vérifier la fonctionnalité de l'alimentation électrique, le branchement correct de l'alimentation et celui du poste de rechargement (voir "Installation poste de rechargement et de l'alimentateur")
L'écran affiche "Hors Périmètre"	Déclivité excessive du terrain	Délimiter la zone qui est trop en pente (voir "Planification installation système")
	Câble périmétral mal posé	Vérifier que le cable est correctement installé (profondeur excessive, proximité d'objets métalliques, distance entre le cable délimitant deux éléments inférieure à 70 cm, etc.) (voir "Planification installation système")
	Câble périmétral de délimitation des aires internes (plates-bandes, buissons, etc.) posé dans le sens des aiguilles d'une montre	Repositionner correctement le cable périmétral (sens contraire à celui des aiguilles d'une montre) (voir "Installation câble périmétral")
	Alimentateur surchauffé	Prendre des mesures adéquates pour réduire la température de l'alimentateur (aérer ou modifier la zone d'installation, etc.) (voir "Planification installation système")
	Mauvaise transmission des roues	Vérifier et, si nécessaire, fixer correctement les roues

Problème		Cause	Solutions
L'écran affiche "Erreur roue"		Terrain accidenté ou avec des obstacles empêchant le mouvement	Vérifier que la pelouse à tondre est uniforme et sans trough, cailloux ou autres obstacles. Si tel n'est pas le cas, effectuer les opérations d'assainissement nécessaires [voir "Préparation et délimitation aires de travail (principal et secondaires)"']
		Un moteur ou les deux moteurs actionnant la transmission des roues est/son en panne	Faire réparer ou replacer le moteur par son Centre d'Assistance agrée le plus proche
L'écran affiche "Herbe haute" ou "Erreur Lame"		Lame de coupe endommagée	Remplacer la lame par une neuve (voir "Remplacement lame")
		Lame de coupe coincée par des résidus (bandes, cordes, bouts de plastique, etc.)	Arrêtier le robot dans des conditions de sécurité (voir "Arrêt du robot en toute sécurité") Précaution - Avertissement Porter des gants de protection pour éviter de se couper. Libérer la lame
		Le démarriage du robot a eu lieu en présence ou d'obstacles imprévus (branches tombées, objets oublés, etc.)	Arrêtier le robot dans des conditions de sécurité (voir "Arrêt du robot en toute sécurité") Enlever les obstacles et redémarrer le robot [voir "Mise en service - modalité automatique"]
		Moteur électrique en panne	Faire réparer ou replacer le moteur par son Centre d'Assistance agrée le plus proche
		Herbe trop haute	Augmenter la hauteur de coupe (voir "Réglage hauteur de coupe"). Effectuer une coupe préliminaire de la zone avec une tondeuse classique
L'écran affiche "Renversement"		Le robot se trouve sur une pente plus haute que les limites admises	Exclure, en la délimitant, la zone représentant une déclivité hors des limites admises
	La diode (C)ne s'allume pas	Absence de tension d'alimentation	Vérifier le branchement correct à la prise de courant de l'alimentateur
		Fusible coupé	Faire replacer le fusible par son centre d'Assistance agrée le plus proche
	La diode(C) du transmetteur est allu-mée	Câble périmétral coupé	Arrêtier le robot dans des conditions de sécurité (voir "Arrêt du robot en toute sécurité"). Débrancher la prise de courant de l'alimentateur. Effectuer la jonction du cable périmétral

Important

Procéder aux opérations de remplacement et de réparation des pièces en suivant les indications fournies par le fabricant ou bien s'adresser au Service d'Assistance si ces opérations ne sont pas indiquées dans le Manuel.

Important

Faire remplacer les batteries par un centre d'assistance agréé.

Reemplacement LAME

1. Arrête le robot dans des conditions de sécurité (voir "Arrêt du robot en toute sécurité").

Important

Porter des gants de protection pour éviter de se couper.

Pour le remplacement, utiliser exclusivement la lame originale adaptée à la machine.

1. Capoter le robot et le poser de façon à ne pas abîmer son toit.
2. Dévisser les vis (B) pour démonter la lame (A).
3. Introduire une nouvelle lame et serrer les vis.
4. Redresser le robot en position de marche.

Au terme de sa vie utile, ce produit appartient à la classe des RAEE (rebuts d'appareillages électriques et électroniques) : il est donc interdit de le jeter dans les déchets ménagers normaux, dans les déchets urbains mixtes (collecte générale) ou dans les déchets urbains séparés (tri sélectif). Au moment de la mise au rebut du robot, l'utilisateur devra vérifier que le produit est recyclé conformément aux prescriptions locales pour l'élimination des déchets ; en particulier, il devra obligatoirement séparer les composants électriques et électroniques et les éliminer séparément dans les centres de collecte spécialisés en RAEE ou bien rendre au revendeur le produit encore intégral lors de l'achat d'un nouveau produit. L'élimination abusive des RAEE sera punie au moyen de sanctions régies par les lois en vigueur dans le territoire où l'infraction a eu lieu. - La présence de substances dangereuses dans les appareillages électriques et électroniques a un effet potentiellement nocif sur l'environnement et sur la santé humaine, l'utilisateur joue donc un rôle fondamental afin de promouvoir la réutilisation, le recyclage et d'autres formes de récupération des RAEE. - Tous les éléments qui doivent être séparés et écoules de façon particulière sont marqués d'un signal spécifique.

Danger - attention

RAEE - Les rebuts d'appareillages électriques et électroniques (RAEE) peuvent contenir des substances dangereuses ayant des effets potentiellement nocifs sur l'environnement et sur la santé humaine. Il est obligatoire de procéder correctement à l'élimination des RAEE et seulement dans des centres de collecte agréés.

• Emballage - L'emballage du produit est fait avec des matériaux recyclables et doit être éliminé de façon durable dans les containers de collecte prévus à cet effet ou dans des centres de collecte agréés.
• Batteries - Les batteries usagées ou épuisées contiennent des substances nocives pour l'environnement et pour la santé de l'homme, il ne faut donc pas les jeter dans les déchets ménagers normaux. L'utilisateur devra éliminer les batteries de manière durable dans les containers de collecte conçus à cet effet ou dans des centres spéciaux autorisés à la collecte.

déclare sous sa responsabilité que le produit :

tondeuse-robot automatique alimentée par batterie, modèle 7085EV0, 7085EL0, est conforme aux prescriptions essentielles en matière de sécurité, de santé et de protection de l'environnement prévues par les directives de l'Union européenne suivantes :

Directive machines 2006/42/CE, directive compatibilité électromagnétique 2014/30/UE, directive Radio (RED) 2014/53/UE, directive RoHS 2011/65/UE, directive RAEE 2012/19/UE, directive émission sonore dans l'environnement 2005/88/CE;

est conforme aux normes harmonisées suivantes :

EN 50636-2-107:2015 et EN 60335-1:2012 + A11:2014 (sécurité);

EN 62233:2008 (champs électromagnétiques);

EN 55014-1:2008 + A1:2010 + A2:2012 (émission);

EN 61000-3-2:2015 et EN 61000-3-3:2014 (émission)

EN 55014-2:2015 (immunité)

EN 50419:2006 (RAEE - Marquage des appareils)

ETSI EN 301 489-1 V1.9.2 (Compatibilité électromagnétique)

ETSI EN 301 489-17 V1.3.2 (Compatibilité électromagnétique)

ETSI EN 300 328 V1.9.1 (Efficacité du spectre radio)

ETSI EN 303 447 V1.1.1 (2017-09)

déclare par ailleurs qu'en vertu de la directive 2005/88/CE, le niveau Lwa de puissance sonore sur un échantillon significatif est de 64.0dB± 2.0 dB (pondéré sur courbe A et se rapportant à 1 pW), que le niveau Lwa de puissance sonore garantie est inférieur à 66 dB (pondéré sur courbe A et se rapportant à 1 pW) et qu'en vertu des directives 2005/88/CE et 2006/42/CE, les brochures techniques sont réalisées chez Zucchetti Centro Sistemi S. p. A. via Lungarno 305/a, Terranuova B. ni (Arezzo), Italie.
