Type de produit	Hotte de cuisine aspirante et filtrante
Marque	AIRLUX
Modèle	AHT93IXN
Nombre de vitesses	3 (minimale, moyenne, maximale)
Éclairage	Lampe halogène 20 W
Filtres anti-graisse	Filtres métalliques auto-porteurs lavables (lave-vaisselle)
Filtre anti-odeur	Filtre à charbon actif, non lavable, remplacement tous les 3-4 mois
Distance minimale de sécurité	650 mm entre plan de cuisson et hotte
Diamètre conduit d'évacuation	150 mm ou 120 mm grâce à un flasque de réduction
Alimentation électrique	220-240 V ~ 50 Hz (vérifier sur plaquette)
Installation	Montage mural ou sous armoire, avec sortie d'air aspirante ou filtrante
Entretien	Nettoyer filtres anti-graisse tous les 2 mois, remplacer filtre charbon tous les 3-4 mois
Commande	Interrupteurs pour lumière (L) et moteur (M), sélecteur de vitesses (V)
Poids	Non spécifié (estimation 10-15 kg)

FOIRE AUX QUESTIONS - AHT93IXN AIRLUX

Quelle est la distance minimale entre la hotte et le plan de cuisson ?

La distance minimale de sécurité est de 650 mm. Vérifiez également les instructions de votre plaque de cuisson si elle spécifie une distance plus grande.

Puis-je utiliser la hotte en version filtrante ?

Oui, pour une installation filtrante, vous devez utiliser un conduit d'évacuation de 150 mm et vous assurer que les filtres à charbon actif sont en place. La hotte peut également être utilisée en version aspirante vers l'extérieur.

Comment nettoyer les filtres anti-graisse ?

Les filtres métalliques peuvent être lavés au lave-vaisselle ou à la main avec un détergent neutre. Il est conseillé de les nettoyer tous les 2 mois, ou plus souvent en cas d'utilisation intensive.

Quand faut-il remplacer le filtre à charbon actif ?

Le filtre à charbon actif ne se nettoie pas. Il doit être remplacé tous les 3 à 4 mois, ou plus fréquemment si la hotte est beaucoup utilisée.

Comment remplacer une ampoule de la hotte ?

Éteignez l'éclairage et attendez le refroidissement. Retirez les vis du support lumineux, extrayez l'ampoule halogène 20 W et remplacez-la par une ampoule de mêmes caractéristiques. Revissez le support.

Puis-je utiliser la hotte avec une cuisinière à gaz ?

Oui, mais veillez à ce que la dépression dans la pièce ne dépasse pas 0.04 mbar. Assurez-vous d'une aération suffisante et ne laissez jamais de flammes libres sous la hotte.

Comment brancher la hotte électriquement ?

Branchez la hotte sur le secteur via un interrupteur bipolaire avec une ouverture de contacts d'au moins 3 mm. Vérifiez que la tension correspond à celle indiquée sur la plaquette.

Que faire si la hotte ne s'allume pas ?

Vérifiez d'abord l'alimentation électrique et l'état des fusibles. Assurez-vous que le cordon n'est pas endommagé. Si le problème persiste, contactez le service après-vente.

Quel diamètre de conduit d'évacuation utiliser ?

Utilisez un conduit d'un diamètre de 150 mm ou 120 mm à l'aide du flasque de réduction fourni. Le parcours doit être le plus court possible.

La hotte est-elle livrée avec un filtre à charbon actif ?

La hotte est vendue sans filtre à charbon actif. Vous devez l'acheter séparément si vous souhaitez une installation filtrante.

MODE D'EMPLOI AHT93IXN AIRLUX

La présente notice d'emploi vaut pour plusieurs versions de l'article. Elle peut contenir des descriptions d'accessoires ne figurant pas dans toute apparition.

Installation

• Le fabricant ne désigne aucune responsabilité en cas de dommage du à une installation non correcte ou non conforme aux règles de l'art.
• La distance minimale de sécurité entre le plan de cuisson et la hotte doit être de 650 mm au moins (certains modèles peuvent être installés à une hauteur inférieure : se reporter aux paragraphs « Encombrement » et « Installation »).
• Vérifier que la tension du secteur correspond à la valeur qui figure sur la plaquette apposée à l'intérieur de la hotte.
• Pour les appareils appartenant à la première Classe, veiller à ce que la mise à la terre de l'installation électrique domestique ait été effectuée conformément aux normes en vigueur.
• Connecter la hotte à la sortie d'air aspiré à l'aide d'une tuyauterie d'un diamètre égal ou supérieur à 120 mm. Le parcours de la tuyauterie doit être le plus court possible.
• Ne pas connecter la hote à des conduites d'évacuation de fumées issues d'une combustion telles que (chaudière, cheminée, etc...).
• Si vous utilisez des appareils qui ne fonctionnent pas à l'électricité dans la pièce où est installée la hote (par exemple : des appareils fonctionnant au gaz), vous devez prévoir une aération suffisante du millier. Si la cuisine en est dépourvue, pratique une ouverture qui communique avec l'extérieur pour garantir l'infiltration de l'air. Pour un emploi correct et sans risque, la dépression maximum dans la pièce ne doit pas dépasser 0.04 mbar.
• En cas d'endommagement du cordon d'alimentation, fait-le replacer par le constructeur ou par le service après-vente, afin de prévenir tout risque.
• Si les instructions de montage pour la plaque de cuisson au gaz spécifient une plus grande distance indiquée ci-dessus, cela doit être pris en compte. Règlements concernant l'évacuation d'air doivent être remplis.

Utilisation

La hotte a été conçue exclusivement pour l'usage domestique, dans le but d'éliminer les odeurs de la cuisine. - Ne jamais utiliser abusivement la hotte. - Ne pas laisser les flammes libres à forte intensité quand la hotte est en service. - Toujours régler les flammes de manière à éviter toute sortie latérale de celles-ci par rapport au fond des marmites. - Contrôler les fritures lors de l'utilisation car la huile surchauffée peut s'enflammer. - Ne pas préparer d'aliments flambés sous la hotte de cuisine : risque d'incendie - Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des capacités psychiques, sensorielles ou mentales réduites, ni par des personnes n'ayant pas l'expérience et la connaissance de ce type d'appareils, à moins d'être sous le contrôle et la formation de personnes responsables de leur sécurité. Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil. - « ATTENTION : Les parties accessibles peuvent devenir très chaudes si utilisées avec des produits de cuisine. »

Entretien

• Avant de procéder à toute opération d'entretien, débrancher la hote en retirant la fiche ou en actionnant l'interrupteur général.
• Effectuer un entretien scrupuleux et en temps des filtres, à la cadence conseillée (Risque d'incendie). Pour le nettoyage des surfaces de la hotte, il suffit d'utiliser un chiffon humide et détergent liquide neutre.

Le symbole sur le produit ou son emballage indique que ce produit ne peut être traité comme déchet ménager. Il doit plutôt être remis au point de ramassage compétent, se chargeant du recyclage du matériel électrique et électronique. En vous assurant que ce produit est éliminé correctement, vous favorisez la prévention des conséquences négatives pour l'environnement et la santé humaine qui, sinon, seraient le résultat d'un traitement inapproprié des déchets de ce produit. Pour obtenir plus de détails sur le recyclage de ce produit, veuillez prendre contact avec le bureau municipal de votre région, votre service d'élimination des déchets ménagers ou le magasin où vous avez acheté le produit.

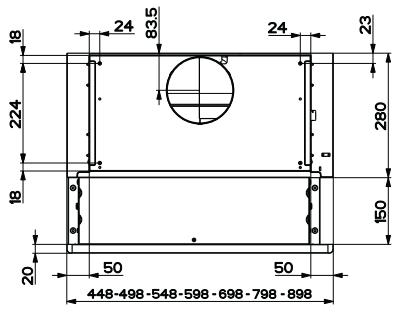

Encombrement

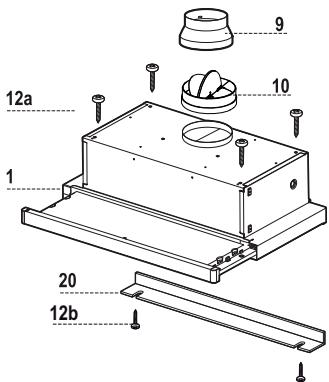

Composants

Réf.	Q.té	Composants de Produit
1	1	Corps Hotté équipé de:Commandes, Lumière, Groupe Ventilateur, Filtres
9	1	Flasque de Réduction Ø 150-120 mm
10	1	Buse avec clapet Ø 150
20	1	Profil fermeture
Réf.	Q.té	Composants pour l'installation
12a	4	Vis 4,2 x 44,4
12b	2	Vis 4,2 x 12,7
	Q.té	Documentation
	1	Manuel d'instructions

Montage au MOYEN de VIS

• Le plan de support de la hotte doit être monté plus haut de 135mm par rapport au plan inférieur des armoires murales.
• Percer un trou de 4,5 mm. sur le support, en utilisant le gabarit de perçage fourni avec l'appareil.
• Percer un trou de 150 mm. sur le plan de support, en utilisant le gabarit de perçage fourni avec l'appareil.
• Fixer à l'aide des 4 vis 12a (4,2 x 44,4) fournies avec l'appareil.

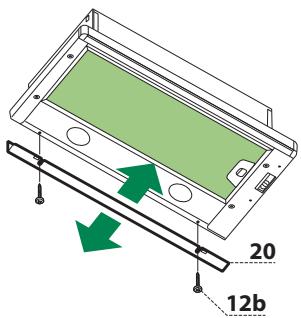

PROFIL de fermeture

• Il est possible de boucher l'espace entre le rebord de la Hotte et la Paroi du fond, en appliquant le Profil 20 fourni avec l'appareil avec les Vis 12b.

SORTIE air version aspirante

En cas d'installation en version aspirante, brancher la hotte à la tuyauterie de sortie via un tube rigide ou flexible de 150 ou 120 mm, au besoin de l'installateur.

Branchement avec un tube de 150

• Insérer la buse avec clapet 10.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.

Branchement avec un tube de 120

• Insérer le flasque de réduction 9 sur la buse avec clapet 10.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• Retirer les éventuels filtres anti-odeur au charbon actif.

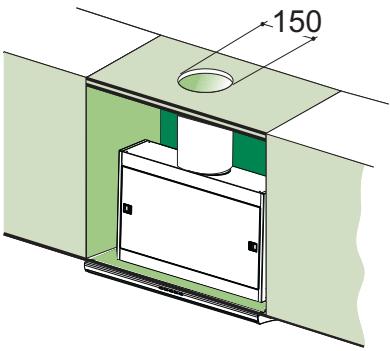

SORTIE Air version filtrante

• Percer un trou de 150 mm sur l'étagère qui se trouve au-dessus de la hotte.
• Connecter la sortie du Corps de la Hotte avec la partie supérieure de l'armoire murale au moyen d'un tube rigide ou flexible de 150 mm, dont le choix sera effectué par l'installateur.
• Fixer le tube par des colliers appropriés. Le matériel nécessaire n'est pas fourni.
• S'assurer de la présence des filtres anti-odeur au charbon actif.

Branchement electrique

• Brancher la hotte sur le secteur en intercalant un interrupteur bipolaire avec ouverture des contacts d'au moins 3mm.
• Après avoir installé la hotte, il est indispensable pour la première fois d'ouvrir le chariot coulissant de façon énergique, jusqu'à ce que l'on entende le déclic de fin de course.

Tableau de commande

L Lumières Allume et éteint l'éclairage. M Moteur Allume et éteint le moteur aspiration. V Vitesses Détermine les vitesses d'exploitation ainsi subdivisées:

1. Vitesse minimale, pour un renouvellement d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.
3. Vitesse maximum, pour faire face aux émissions maximum de vapeur de cuisson, même pendant des temps prolongés.

L Lumières Allume et éteint l'éclairage. M Moteur Allume et éteint le moteur aspiration. V Vitesses Détermine les vitesses d'exploitation ainsi subdivisées:

1. Vitesse minimale, pour un renouvellement d'air permanent particulièrement silencieux en cas de faibles vapeurs de cuisson.
2. Vitesse moyenne pour la plupart des conditions d'utilisation, étant donné le rapport optimal entre débit d'air traité et niveau sonore.

Nettoyage des filtres anti-graisse metalliques auto-porteurs

• Les filtres peuvent être également lavés au lave-vaisselle ; il faut les laver tous les 2 mois d'emploi environ, ou bien plus souvent, en cas d'emploi particulièrement intense. Sortir le tiroir aspirant.
• Retirer un Filtre à la fois, en intervenant sur les crochets spécifiques prévus.
• Laver les Filtres en évitant de les plier, puis laisser sécher avant de les remonter (L’éventuel changement de couleur de la surface du filtre, qui pourrait survenir au cours du temps, ne porte absolument pas préjudice à l’efficacité de celui-ci.).
• Remonter les filtres, en faisant attention à ce que la poignée soit orientée vers la partie visible externe.
• Fermer le tiroir aspirant.

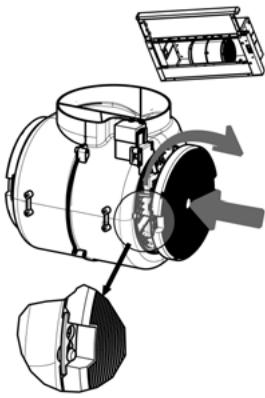

Reemplacement

Attention: Éteindre les lumières et attendre le refroidissement des ampoules avant de procéder au remplacement du filtre anti-odeur.

• Les filtres ne peuvent pas être lavés ni régénérés ; il faut les remplacer tous les 3-4 mois d'emploi environ ou bien plus souvent, en cas d'emploi particulièrement intense. Sortir le chariot aspirant.
• Retirer les Filtres Anti-graisse.
• Retirer le Filtre anti-odeur au Charbon actif saturé, en intervenant sur les crochets spécialement prévus.
• Mettre le nouveau Filtre en l'accrochant bien en place.
• Remonter les Filtres anti-graisse.
• Refermer le chariot aspirant.

Lampe halogène de 20 w.

• Retirer les 2 vis qui fixent le support éclairage et ôter ce dernier de la hotte.
• Extraire la Lampe du Support.
• Remplacer par une nouvelle lampe possédant les mêmes caractéristiques, en veillant à ce que les deux fiches soient correctement insérées dans le logement de la douille.
• Remonter le support en le fixant à l'aide des deux vis précédemment retirées.

Lampes de 28w-40w

• Retirer les filtres anti-graisse métalliques.
• Dévisser les lampes et les remplacer par de nouvelles avec les mêmes caractéristiques.
• Remonter les filtres anti-graisse métalliques.
