MODE D'EMPLOI GV66160 GORENJE
Instructions d'utilisateur
GV6SY2W
GV6SY2B
Lave-vaisselle
GUIDE d'utilisation RAPIDE
Pour des consignes d'utilisation plus détaillées, veuillez consulter le chapitre correspondant dans le manuel de l'utilisateur.
| Allumez l'appareil. | Ouverz la portepuis appuyez sur la touche Marche/arrêt pourmettre la machine sous tension. |
| Remplissez le distributeur de détergent | Compartiment A:À chaque cycle de lavage.Compartiment B:Pour les cycles avec prélavage uniquement (respectez les consignes d'utilisation du manuel!) |
| Vérifiez le niveau du liquide de rincege | Indicateur visuel C.Voyant sur le bandeau de commande (si disponible). |
| Vérifiez le niveau del sel régénérant | (Uniquement sur les modèles disposant d'un système adoucisseeur d'eau.)Voyant sur le bandeau de commande (si disponible).S'il n'y a pas de témoin d'advertisement de sel sur le bandeau de commande (selon modèles), il est possible de calculer le moment auquel ajouter le sel dans l'adoucisseeur, en comptant le nombre de cycles effectuels par la machine. |
| Chargez les paniers | Éliminez les gros restes de nourritures. Faites tremper les casseroles contenant des résidus carbonisés puis chargez les paniers. Consultez les instructions pour le chargement des paniers |
| Sélectionnez un programme | Appuyez sur la touche de sélection du programme jusqu'à ce que levoyant du programme choisi s'allume. (Consultez la section inititulative "Utilisation du lave-vaisselle") |
| Mettez l'appareil en marche | Ouverz le robinet d'eau, fermez la porte. Le lave-vaisselle se mettra en marche au bout de 10 Secondes |
| Changer de programme | I. Il est préférable de changer un cycle en cours seulement s'il vient juste de démarrer. Le liquide-vaiselle risque en effet d'avoir déjà été décharge dans la machine et l'eau évaúée. Si c'est le cas, rémplissez de nouveau le réserveur de détergent.2. Appuyez sur la touche de sélection du programme pendant plus de 3 secondes pour annuler le programme en cours.3. Sélectionnez un autre programme.4. Redémarrez le lave-vaisselle. |
| Rajoutez de la vaisselle. | 1. Entrouvre légersement la portepour arrêtier le lave-vaisselle.2. N'ouvrez pas la portepant que les bras giclleurs ne sont pas arrêtés.3. Rajoutez la vaisselle oublée.4. Refermez la portep; le cycle redémarre au bout de 10 secondes. |
| Si la machine est éteinte au cours d'un cycle de lavage. | Si la machine est éteinte pendant un cycle de lavage, veuillez sélectionnerà nouveau un programme de lavage avant de remettre le lave-vaisselle en marchepuis faites-le fonctionner normalément. |
| Éteignez la machine | Dès que le cycle de lavage est terminé, un signal sonore retentit pendant 3 secondes. Appuyez sur la touche Marche/arrêt pour éteindre la machine. |
| Fermez le robinet d'eau, videz la machine | Avertissement :patientez quelques minutes (15 minutes environ) avant de sorting la vaisselle de la machine afin d'éviter de la toucher alors qu'elle est encore chaude et plus susceptible de se brisser. La vaisselle séchera également plus rapidement. Sortez la vaisselle en commençant par le panier du bas. |
Consignes de sécurité importantes
LISEZ-LES AVANT D'UTILISER VOTRE APPAREIL
Avertissement :
Lorsque vous utilisez votre lave-vaiselle, observez les précautions ci-dessous:
Instructions concernant la mise à TERRE
- La mise à la terre de l'appareil est obligatoire aux termes de la loi. En cas de dysfonctionnement ou de défaillance, la mise à la terre réduira le risque de chocs électriques en fournissant une voie de moindre résistance au courant électrique. Cet appareil comporte un cordon électrique doté d'un conducteur et d'une fiche de mise à la terre.
- La fiche doit être branchée sur une prise de courant appropriée qui est installée et reliée à la terre conformément à tous les codes et règlements locaux.
- L'utilisation d'une rallonge est interdite.
Avertissement :
Tout branchement abusif du conducteur de mise à la terre peut comporter un risque d'électrocution.
- En cas de doute, faites vérifier la mise à la terre par un electricien agréé ou un représentant du Service après-vente. Ne modifiez pas la fiche fournie avec l'appareil si celle-ci ne correspond pas à la prise installée. La mise à la terre doit être réalisée par un electricien agréé.
- Une fois l'installation terminée, veillez à ce que la prise de courant soit accessible, pour le débranchement de l'appareil.
- N'utilisez pas la porte ni le panier du lave-vaiselle comme appui, ne vous asseyez pas et ne montez pas dessus.
- Ne faites pas fonctionner le lave-vaiselle si tous les panneaux de l'enceinte ne sont pas en place. Évitez d'ouvrir la porte tandis que le lave-vaiselle fonctionne : de l'eau ou une vapeur brûlante pourrait s'en échapper.
- Ne déposez pas d'objets lourds ou ne montez pas sur la porte lorsqu'elle est ouverte. L'appareil pourrait basculer.
- Lorsque vous chargez le lave-vaisseau : 1) Placez les objets coupants de façon à ce qu'ils ne puissent pas endommager le joint de la porte ; 2) Avertissement : Les couteaux et autres ustensiles pointus ou tranchants doivent être placés dans le panier à couverts avec la pointe vers le bas, ou placez-les en position horizontale. Lors de l'utilisation du lave-vaisselle, disposez les articles en plastique de façon à ce qu'ils n'entrent pas en contact avec la résistance. (Cette consigne
concerne uniquement les apparciels dotés d'une résistance à affichage.) Vérifiez que le réserve de détergent est vide à la fin du programme de lavage. Ne lavez pas d'articles en plastique a moins quils ne soient marqués "Peut aller au lave-vaisselle" ou I'équivalent. Si I'article neporte aucune indication, vérifie après du fabricant. - N'utilise que des produits (détergent, sel, liquide de rincavage) spécifiques pour lave-vaiselle. - N'utilise jamais de savon, de détergent à lessive ou de liquide vaisse dans le lave-vaisse. Tenez ces produits hors de portée des enfants. - Conservez le détergent et le liquide de rincavage hors de la portée des enfants. Éloignez les enfants de l'appareil lorsque la porte est ouverte : du détergent pourrait encore être present à l'intérieur. - Les personnes (y compris les enfants) qui, en raison de leurs capacités physiques, sensorielles ou mentales, de leur inexperience ou de leur méconnaissance, ne sont pas en mesure d'utiliser l'appareil en toute sécurité, doivent se servir de celui-ci uniquement sous la surveillance ou avec les instructions d'une personne responsable. - Ne laïsez pas les enfants jouer avec l'appareil. - Les détergents pour lave-vaisse sont fortement alcalins. Ils peuvent être dangereux en cas d'ingestion. Évitez tout contact avec la peau et les yeux. Éloignez les enfants du lave-vaisse lorsque la porte est ouverte. - Ne laissiez pas la porte ouverte : quelqu'un pourrait trébucher et se faire mal. - Si le cordon d'alimentation est endommagé, il doit être remplace par le fabricant, un technician d'entretien ou un personnel qualifié pour éviter tout danger. - Retirez la porte du compartment de lavage lors de la mise hors service ou au rebut d'un lave-vaisseuse usage. - Débarrasssez-vous des matériaux d'emballage conformément à la règlementation. N'tutilise zle lave-vaisselle que pour laver la vaiselle. - Pendant l'installation, évitez de plier ou d'écraser le cable d'alimentation. Ne touche pas au mécanisme des commandes. L'appareil doit être raccordé au réseau d'alimentation en eau en utilisant des tuyaux neufs. N'utilisez jamais un tuyau déjà utilisé précédement. - Tension nominale: 220-240 V/50 Hz CA. - Le nombre de couverts pouvant être lavés est de 12. - La pression maximale permise pour l'alimentation d'eau est de l'Mpa. - La pression minimale permetse pour l'alimentation d'eau est de 0,04Mpa.
Protection de l'environment
- Cet appareil est fabriqué à partir de matériaux recyclables ou pouvant être réutilisés. La mise au rebut doit être effectuée conformément à la réglementation locale en vigueur en matière d'élimination des déchets. Avant la mise au rebut, coupez le câble électrique pour rendre l'appareil inutilisable.
- Pour obtenir de plus amples informations sur le traitement, la récupération et le recyclage de ce produit, contactez le service municipal ou la déchetterie de votre ville, voire le revendeur du produit.
Élimination des emballages
- Les matériaux d'emballage sont entièrement recyclables comme l'indique le symbole de recyclage. Par conséquent, ne les jetez jamais dans la nature mais conformez-vous aux réglementations locales en vigueur en matière d'élimination des déchets.
Mise au rebut de l'appareil
- Cet appareil porte le symbole du recyclage conformément à la Directive Européenne 2002/96/CE concernant les Déchets d'Équipements Électriques et Électroniques (DEEE ou WEEE).
- En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé de l'homme.
- Le symbole présent sur l'appareil ou sur la documentation qui l'accompagne indique que ce produit ne peut en aucun cas être traité comme un déchet ménager. Il doit par conséquent être remis à un centre de collecte des déchets chargé du recyclage des équipements électriques et électroniques.
Mise au rebut
Éliminez correctement les matériaux d'emballage du lave-vaisseau.
Tous les matériaux d'emballage sont recyclables.
Les pièces en plastique sont marquées des abréviations internationales standard :
PE pour le polyéthylène, p. ex. pellicule d'emballage - PS pour le polystyrène, p. ex. matériel de rembourse - POM polyoxyméthylene, p. ex. clips plastique - PP polypropylène, p. ex. l'orifice de remplissage du sel régénérant - ABS acrylonitrile-butadiène-styrène, p. ex. le bandeau de commande.
Avertissement:
Les matériaux d'emballage constituent un danger pour les enfants!
- Pour éliminer l'emballage et l'appareil, adressez-vous à un centre de collecte spécialisé. Puis rendez l'appareil inutilisable en cassant la serrure de la porte et en sectionnant le câble électrique.
- Les emballages en carton sont fabriqués à partir de papier recyclé, jetez-les dans le conteneur prévu pour la collecte du papier.
- En procédant correctement à la mise au rebut de cet appareil, vous contribuerez à empêcher toute conséquence nuisible pour l'environnement et la santé.
- Pour plus de détails sur le recyclage de ce produit, adressez-vous au service municipal compétent ou à la déchetterie de votre ville.
MISE AU REBUT : ce produit ne peut en aucun cas être jeté dans les déchets non triés. Il doit faire l'objet d'une collecte séparée pour subir un traitement spécial.
Utilisation du lave-vaisselle
REMARQUE IMPORTANTE. Pour obtenir des performances optimales de votre lave-vaiselle, veuillez lire toutes les instructions relatives à son fonctionnement avant de l'utiliser pour la première fois.
Bandeau de commande
1. Voyant Marche/Arrêt : indique si l'appareil est en marche. 2. Voyants signalant le manque de sel et de liquide de rinceage : lorsqu'il faut replir le réservoir de sel ou de liquide de rinceage, le voyant correspondant s'allume. 3. Voyant départ différé : affiche le laps de temps jusqu'au démarrage du programme (3h / 6h / 9h). 4. Voyant demi-charge : indique si vous avez sélectionné la fonction demi-charge. 5. Indicateur de programme : affiche le programme que vous avez sélectionné.
- Touche demi-charge : pour désirer la fonction demi-charge. Sélectionnez-la uniquement lorsque vous avez tout au plus 7 couverts à laver et que vous pouvez économiser l'eau et l'électricité; cette option se combine uniquement avec les programmes Intensif, Normal, Eco, Verres et 60 min.
- Touche départ différé : appuyez sur cette touche pour régler le laps de temps qui devra s'écouler avant le démarrage du programme.
- Touche de sélection du programme : appuyez sur cette touche pour désigner un programme.
- Touche Marche/Arrêt : permettre l'appareil en marche ou à l'arrêt.

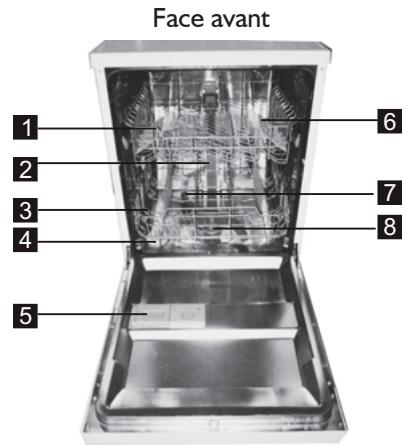

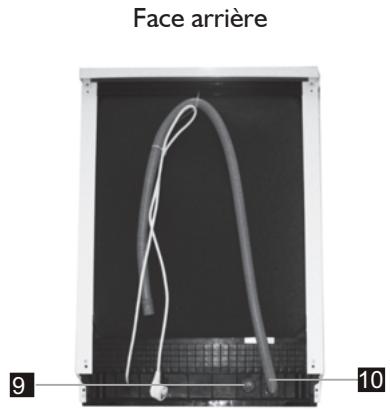

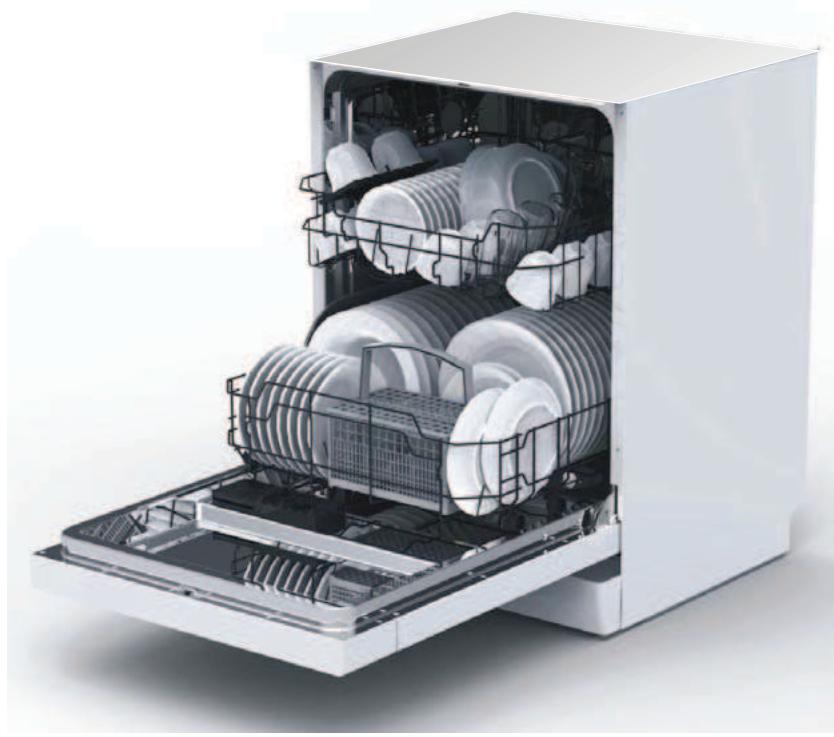

Description du lave-vaiselle
1 Panier supérieur 2 Tuyau intérieur 3 Panier inférieur 4 Bac à sel
5 Distributeur de détergent 6 Tablette à tasses 7 Bras d'aspersion
8 Ensemble de filtres 9 Raccord du flexible d'arrivée d'eau 10 Flexible de vidange
Avant la première utilisation
Avant d'utiliser le lave-vaiselle pour la première fois :
A. Réglez l'adoucisseur d'eau B. Versez 1,5 kg de sel régénérant, puis remplissez le réservoir à sel avec de l'eau jusqu'à ras bord C. Remplissez le distributeur de liquide de rincage D. Versez le déshTangent
A. adoucisseur
L'adoucisseur d'eau doit être réglé manuellement à l'aide de l'écran de dureté de l'eau. L'adoucisseur d'eau est conçu pour éliminer les minéraux et les sels de l'eau d'alimentation susceptibles de nuire au bon fonctionnement de l'appareil. Plus la teneur en minéraux et en sel est élevée, plus l'eau est dure. L'adoucisseur doit être réglé en fonction de la dureté de l'eau de votre région. Votre compagnie locale de distribution d'eau ou toute autre autorité locale vous renseignera sur la dureté de l'eau de votre habitation.
Réglage de la consommation de sel
Le lave-vaisseau est conçu pour permettre d'ajuster la quantité de sel consommée en fonction de la durée de l'eau utilisée dans le but d'optimiser et de personnaliser le niveau de consommation de sel. Veuillez suivre les étapes suivantes pour ajuster votre consommation de sel.
I. Ouvrez la porte, mettez l'appareil en marche. 2. Appuyez sur la touche Démarrer/Pause pendant plus de 5 secondes pour accéder au mode de réglage de l'adoucisseur d'eau dans les 60 secondes qui suivent la mise en marche de l'appareil (lorsque le mode de réglage est activé, les témoins d'alerte de sel et de liquide de rincage s'allument de façon périodique); 3. Appuyez sur la touche Démarrer/Pause pour sélectionner le réglage le plus approprié à votre région; les réglages se succèdent comme suit, à chaque pression de la touche : H1->H2->H3->H4->H5->D6; 4. Appuyez sur la touche de mise en marche pour terminer le mode de réglage.
| DURETÉ DE L'EAU | Position du sélecteur | Consommation de sel (grammes/cycle) | Autonomie (cycles/1 kg) |
| °dH | °fH | °Clarke | mmol/l |
| 0~5 | 0~9 | 0~6 | 0~0,94 | HI (Rapide) | 0 | / |
| 6~11 | 10~20 | 7~14 | 1,0~2,0 | H2 (I heures) | 20 | 60 |
| 12~17 | 21~30 | 15~21 | 2,1~3,0 | H3 (I heures Rapide) | 30 | 50 |
| 18~22 | 31~40 | 22~28 | 3,1~4,0 | H4 (Verre) | 40 | 40 |
| 23~34 | 41~60 | 29~42 | 4,1~6,0 | H5 (Verre Rapide) | 50 | 30 |
| 35~55 | 61~98 | 43~69 | 6,1~9,8 | H6 (Verre I heures) | 60 | 20 |
Remarque i
1°dH = 1,25 °Clarke = 1,78°fH = 0,178 mmol/l
°dH = degrés allemands
°fH = degrés français
° Clarke = degrés britanniques
Remarque 2
Réglage d'usine par défaut: H4 (EN 50242)
Renseignez-vous auprès du service des eaux local pour connaître la dureté de l'eau de votre domicile.
Remarque: Si votre modèle n'est pas équipé d'un adoucisseur d'eau, vous pouvez passer cette section.
Adoucisseur d'eau
La durée de l'eau varie d'un endroit à l'autre. Si de l'eau dure est utilisée dans le lave-vaiselle, des dépôts se formeront sur les plats et les ustensiles.
L'appareil est équipé d'un système adoucissant spécial qui utilise une réserve à sel spécifique conçue pour éliminer le calcaire et les minéraux présents dans l'eau.
B. approvisionnement en sel régissant
Utilisez uniquement du sel régénérant pour lave-vaisselle.
Le réservoir à sel est situé sous le panier inférieur et doit être rempli comme indiqué ci-après :
Attention
- N'utilisez que du sel spécifique pour lave-vaiselle ! Ne remplissez pas le réservoir à sel avec des substances non appropriées (par exemple du sel de table) pour ne pas risquer d'endommager l'adoucisseur. Les dommages dus à l'utilisation d'un sel non approprié soustraient le fabricant de toute garantie ou responsabilité.
- Réapprovisionnez en sel juste avant de lancer un cycle de lavage complet. Cela évitera que des grains de sel ou de l'eau salée ne restent dans le fond de la machine durant une longue période, ce qui pourrait causer la corrosion.

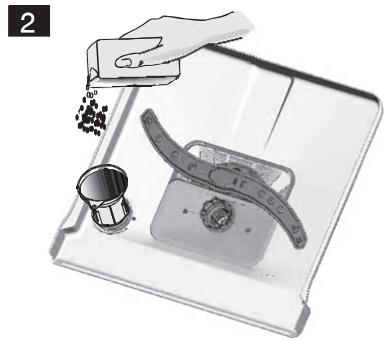

A. Dégagez le panier inférieur puis dévissez le bouchon du réservoir à sel. (I) B. Insérez l'extrémité de l'entonnoir (fourni) dans l'orifice puis versez-y environ 1,5 kg de sel régénérant. C. Remplissez le réservoir de sel à ras bord. Il est normal qu'une petite quantité d'eau s'écoule du réservoir. (2). D. Lorsque le réservoir est plein, revissez soigneusement le bouchon en le tournant dans le sens des aiguilles d'une montre. E. Le voyant de sel s'éteint généralement une fois le réservoir rempli. F. Lancez immédiatement un programme de lavage après le remplissage du réservoir de sel, sans quoi le système de filtration, la pompe et autres pièces importantes de l'appareil risquent d'être endommagées par l'eau salée. Ces dommages ne sont pas couverts par la garantie.
Remarque :
I. Réapprovisionnez en Sel dès que le voyant "Sel" s'allume sur le bandeau de commande. Même si le réservoir est plein, il se peut que le voyant reste allumé jusqu'à ce que le sel soit complètement dissous. Si votre lave-vaiselle n'est pas doté du voyant "Sel" (selon modèles), vous pouvez estimer par vous-même quand il est nécessaire de l'approvisionner en Sel en fonction du nombre de cycles effectués.
- Si du sel a débordé, lancez le programme Trempage ou Rapide pour l'éliminer.
Distributeur de liquide de rinçage
Le liquide de rincage est automatiquement ajouté au dernier rincage pour empêcher l'eau de former des gouttelettes qui peuvent secher et laisser des rayures ou des taches sur la vaisselle. Le liquide de rincage facilite le séchage de la vaisselle en permettant à l'eau de s'écouler sans laisser de trace. Notre lave-vaisselle est conçu pour utiliser un liquide de rincage. Le distributeur de liquide de rincage se trouve à l'intérieur de la porte, à côté du distributeur de détergent.
Pour remplir le distributeur, ouvre le couvercle et versez le liquide de rincage dans l'ouverture jusqu'à ce que l'indicateur de niveau devienne complètement noir. Le volume du distributeur de liquide de rincage est d'environ 110 ml.
Fonction du liquide de rincage
Le liquide de rinceage est automatiquement ajouté au cours du dernier rinceage pour assurer un rinceage complet et un séchage sans trace.
Attention
Utilisez uniquement du liquide de rinçage de marque pour lave-vaisselle. Ne replissez jamais le distributeur de liquide de rinçage d'autres substances (ex. agent nettoyant pour lave-vaisselle ou détergent liquide). Cela aurait pour effet d'endommager l'appareil.

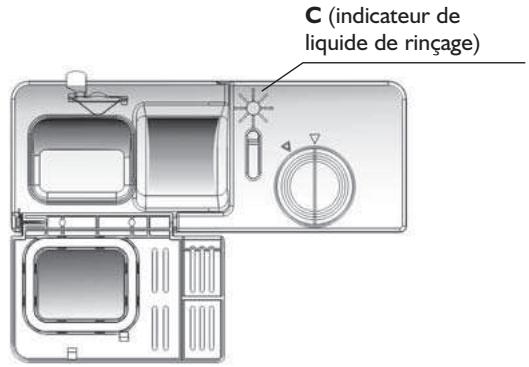

Quand faut-il ajouter du liquide de rinçage ?
Si votre lave-vaisselle n'est pas doté du voyant "Liquide de rincege", vous pouvez estimer la quantité présente dans le distributeur à partir de la couleur de l'indicateur optique C situé à côté du couvercle. Le point noir situé sur le distributeur de produit de rincege indique la quantité de liquide de rincege disponible dans le distributeur. Plus la quantité de produit de rincege diminue, plus la taille du point noir se réduit. Réapprovisionnez dès que vous constatez que le distributeur n'est plus rempli qu'au 1/4.
Au fur et à mesure que le liquide diminue, la dimension du point noir sur l'indicateur de niveau de liquide de rincege se modifie, comme illustré ci-dessous.
- Plein 3/4 plein 1/2 plein 1/4 plein - replissage nécessaire pour éviter les taches Vide

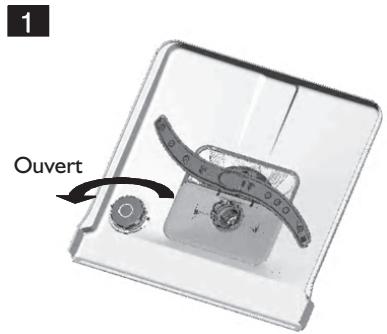

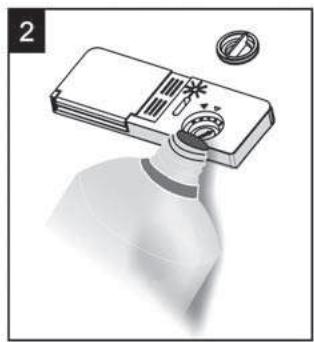

1. Pour ouvrir le distributeur, tournez le bouchon vers la gauche (position "ouverte"), puis soulevez-le. 2. Versez le liquide de rinceage dans le distributeur, en faisant attention de ne pas le faire déborder. 3. Réinstallez le couvercle en l'alignant sur la position "ouvert" indiquée par la flèche et en le tournant vers la position de fermeture (droite) indiquée par la flèche pour le fermer.
Remarque
Éliminez le liquide de rincege qui aurait débordé à l'aide d'un linge absorbant! Vous éviterez la formation excessive de mousse lors du prochain lavage. N'oubliez pas de remettre le couvercle en place avant de fermer la porte du lave-vaisselle.

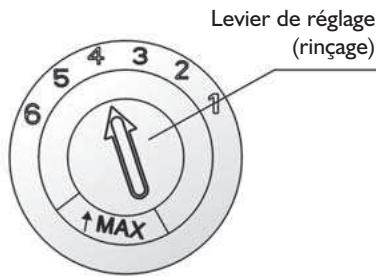

Réglage du distributeur de liquide de rinçage
Le distributeur de liquide de rinçage présente six ou quatre positions de réglage. Commencez toujours par la position "4". En cas de taches ou si le résultat de séchage n'est pas satisfaisant, sélectionnez un dosage supérieur. Pour ce faire, retirez le couvercle du distributeur et positionnez le cadran sur "5". Si des taches sont encore représentées sur la vaisselle ou que le résultat de séchage ne vous donne pas encore satisfaction, réglez le cadran sur une position supérieure, jusqu'à ce que le résultat soit optimal. Nous vous recommandons de sélectionner la position "4". (la valeur d'usine correspond à "4".)
Remarque
Augmentez le dosage si vous constatez la présence de gouttes d'eau ou des traces de calcaire sur la vaisselle au terme du lavage.
Réduisez le dosage si vous constatez des rayures blanches et visqueuses sur la vaisselle ou une pellicule bleuâtre sur les verres ou les lames des couteaux.
D. fonction du détergent
Les détergents contiennent des ingrédients chimiques en mesure d'éliminer les salissures, de les réduire et de les évacuer hors du lave-vaisselle. La plupart des détergents de qualité disponibles dans le commerce assurent cette fonction.
Attention!
Utilisation correcte du détergent.
Utilisez uniquement des détergents spécifiques pour lave-vaiselle. Conservez-les dans un endroit sec et ventilé.
Versez le détergent dans le distributeur juste avant de démarrer un cycle de lavage.
Détérgeants
II. Il existe 3 types de détendeurs
I. À base de phosphates et de chlore
Les nouveaux détergents en poudre ne contiennent généralement pas de phosphates. La fonction d'adoucissement de l'eau n'est donc pas complète.
par du phosphate. Le cas échéant, nous vous recommandons de réapprovisionner le réservoir de sel en sel même si
La durée de l'eau n'est que de 6 dH. Si des détergents sans phosphates sont utilisés en cas d'eau dure, souvent, des taches blanches apparaisent sur les plats et les verres. Pour obtenir de bons résultats, augmentez la dose de détergent. L'effet de blanchiment des détergents sans chlore n'est que très faible. La vaisselle colorée
Ne risquera pas de perdre sa couleur. Choisissez dans ce cas un programme à haute température.
Detergent liquide concentré
En fonction de leur composition chimique, les détergents sont répartis en deux catégories de base :
détergents traditionnels, alcalins contenant des composants caustiques
- détérgeants liquides concentrés faiblement alcalins, contenant des enzymes naturels
L'utilisation des programmes de lavage normaux en association avec un détergent liquide concentré contribue à réduire la saleté et à protéger vos vêtements. Ces programmes sont, en effet, parfaitement adaptés aux propriétés de dissolution des salissures des enzymes contenus dans le détergent liquide concentré. C'est la raison pour laquelle les programmes de lavage normaux permettent l'obtention de résultats identiques à ceux des programmes intensifs.
Tablettes
Les tablettes ont un pouvoir de dissolution différent selon les marques. C'est pourquoi certaines tablettes ne sont pas en mesure de dissoudre et de développer tout leur pouvoir de lavage avec des programmes courts. Par conséquent, nous vous recommandons de sélectionner un programme long si vous optez pour les tablettes, afin de garantir une élimination optimale des résidus de détergent.

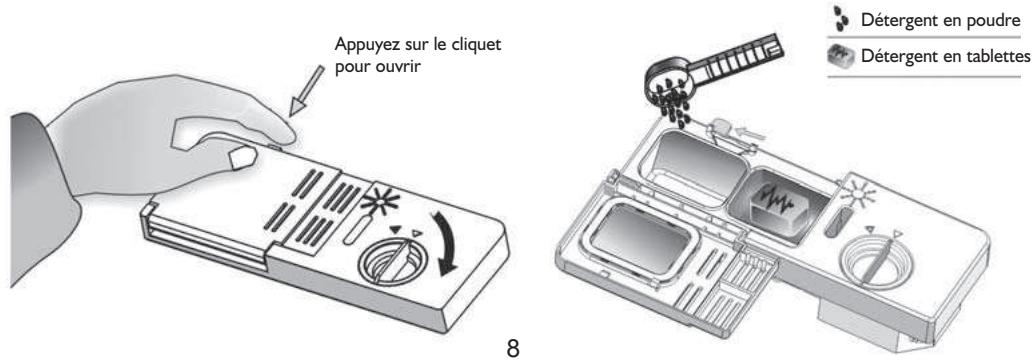

Distributeur de détergent
Remplissez le distributeur de détergent juste avant de démarrer un programme, en vous conformant aux instructions figurant dans le tableau des programmes. Notre lave-vaisselle consomme moins de dénergie et de liquide de rinçage que les lave-vaisselles traditionnels. En règle générale, une cuillère à soupe de détergent suffit pour une charge normale. Si la vaisselle est particulièrement sale, il conviendra d'augmenter la dose. Versez toujours le détergent juste avant de démarrer un programme. Si vous le laissez trop longtemps dans l'appareil, il pourrait devenir humide et ne pas se dissoudre correctement.
Remarque :
- Si le couvercle est fermé : appuyez sur le bouton de déverrouillage. Le couvercle s'ouvre sous l'action du ressort.
- Versez toujours le détergent avant de démarrer un cycle de lavage.
- Utilisez uniquement des détergents de marque pour lave-vaisse.
Avertissement:
Les détergents pour lave-vaisse sont corrosifs! Conservez-les hors de portée des enfants.

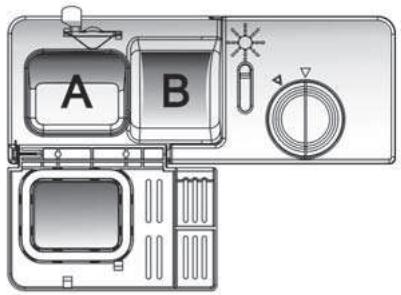

Remplissage du distributeur de détergent
Versez le détergent dans le compartiment réservé à cet effet. Les repères indiquent les dosages, comme illustré ci-contre.
A. Emplacement du détergent pour le cycle de lavage principal. B. Emplacement du détergent pour le cycle de pré-lavage.
Veuillez respecter les recommandations du fabricant en matière de dosage et de conservation du détergent figurant sur l'emballage.
Fermez le couvercle en appuyant jusqu'à ce qu'il s'enclenche.
Si la vaisselle est particulièrement sale, versez une dose de détachant supplémentaire dans le compartiment de prélavage. Ce détachant agira au cours de la phase de prélavage.
Remarque :
- Vous trouverez les indications relatives au dosage de détergent pour chaque programme à la dernière page de la présente notice.
- Notez que le dosage pourra varier en fonction du degré de salissure de votre vaisselle et de la dureté de l'eau de votre région.
- Veuillez respecter les recommandations du fabricant figurant sur l'emballage du détergent.
Chargement des paniers
- Envisagez l'achat d'ustensiles allant au lave-vaiselle.
- Utilisez un détergent doux spécial 'vaisselle fragile'. Si nécessaire, consultez les fabricants de détergents pour de plus amples informations.
- Pour la vaisselle fragile, sélectionnez un programme basse température.
- Au terme du cycle de lavage, ne retirez pas immédiatement les verres et les couverts au risque de les endommager.
N'allant pas au lave-vaisselle
- Couverts avec manche en bois, en corne ou en nacre
- Vaisselle en plastique non résistante à la chaleur
- Couverts anciens avec pièces collées non résistantes à la chaleur Couteaux et vaisselle métallisés Vaisselle en étain ou en cuivre
- Verres en cristal
- Ustensiles en acier sujets à la rouille Plateaux en bois
- Éléments en fibres synthétiques
Allant au lave-vaisselle dans une certaine mesure :
Certains types de verres peuvent venir opaques après un certain nombre de lavages
Les pièces en argent et en aluminium ont tendance à se décolorer au cours du lavage.
Les modèles émaillés peuvent se ternir s'ils sont lavés fréquemment en machine
Précautions à observer avant et après le chargement des paniers
Afin de garantir un résultat optimal, chargez les paniers en respectant les règles énoncées ci-après. La forme et les caractéristiques des paniers de chargement et du panier à couverts peuvent varier en fonction du modèle.
Eliminez les gros résidus d'aliment. Faites tremper les casseroles contenant des résidus carbonisés.
Il n'est pas nécessaire de rincer la vaisselle avant de l'introduire dans l'appareil.
Rangez la vaisselle de la manière suivante :
1. Rangez les tasses, verres, casseroles, etc. en les retournant. 2. Les objets concaves ou avec des cavités doivent être inclinés pour permettre à l'eau de s'écouler. 3. Vérifiez que les pièces de vaisselle ne risquent pas de bouger et de se renverser. 4. Vérifiez que les bras gicleurs tournent librement.
REMARQUE : Évitez de laver dans le lave-vaisselle des articles de très petite dimension, susceptibles de tomber des paniers.
- Chargez les éléments creux, tels que les tasses, les verres, les casseroles, etc. à l'envers pour que l'eau puisse s'écouler et ne stagne pas dans le lave-vaiselle.
- Les plats et les ustensiles ne doivent pas être placés les uns dans les autres ou couvrir d'autres ustensiles. Veillez à ce que les verres ne se touchent pas pour éviter tout dommage.
- Chargez les éléments encombrants et les plus difficiles à nettoyer dans le panier du bas. Le panier du haut est conçu pour la vaisselle plus délicate et plus légère, comme les verres, les tasses à café et à thé.
- Les couteaux à longue lame positionnés à la verticale représentent un danger potentiel!
- Les longs éléments tranchants comme les couteaux à viande doivent être positionnés horizontalement dans le panier supérieur.
- Veillez à ne pas surcharger votre lave-vaiselle. Ceci est particulièrement important si vous souhaitez obtenir un bon résultat de lavage tout en maintenant la consommation d'énergie à un niveau raisonnable.
Décharger le lave-vaiselle
Pour éviter que l'eau ne s'égoutte du panier supérieur dans le panier inférieur, nous vous recommandons de vider en priorité le panier inférieur.
Chargement du panier supérieur
Le panier supérieur est conçu pour ranger de la vaisselle délicate et légère, telle que verres, tasses à café et à thé, soucoupes, petites assiettes, bols, casseroles peu profondes (à condition qu'elles ne soient pas trop sales).
Disposez les pièces de façon à ce qu'elles n'entravent pas la rotation du bras gicleur.
Chargement du panier inférieur
Nous vous recommandons de placer les pièces encombrantes nécessitant un nettoyage plus en profondeur dans le panier inférieur : cocottes, casseroles, couvercles, plats de service et bols etc. comme illustré. Rangez les plats de service et les couvercles vers l'extérieur du panier, de façon à ne pas entraver la rotation du bras gicleur.
Rappelez-vous que :
- Les cocottes, plats de service etc. doivent toujours être placés à l'envers.
- Les plats profonds doivent être inclinés pour permettre à l'eau de s'écouler.
- Le panier inférieur est doté de rangées d'ergots rabattables, qui vous permettent de charger davantage de casseroles ou d'ustensiles de cuisson de plus grande dimension.
Vers l'intérieur
Réglage du panier supérieur
La hauteur du panier supérieur peut être réglée pour créer plus d'espace dans le panier supérieur/inferieur pour les pièces de grande dimension. La hauteur du panier supérieur peut être réglée en plaçant les roulettes sur les glissières de différentes hauteurs. Les ustensiles longs, les couverts de service, les couverts à salade et les couteaux doivent être placés sur le support pour éviter d'entraver la rotation des bras gicleurs.
Panier inférieur
Panier supérieur Roues
Rabatte les étagères pour tasses
Pour bien empiler les ustensiles de cuisson, les pointes peuvent être repliées comme indiqué sur l'illustration de droite.
Replier les pointes du panier inférieur
Pour empiler les ustensiles de cuisson, les pointes peuvent être repliées comme indiqué sur l'illustration ci-contre.
Panier à couverts
Chargez les couverts, avec la pointe tournée vers le bas. Si le panier est doté de paniers latéraux, chargez les cuillères individuellement dans les fentes prévues à cet effet. Les ustensiles longs doivent être placés à l'horizontale, à l'avant du panier supérieur, comme illustré.
Avertissement :
- Rien ne doit dépasser par les trous du panier. Chargez toujours les ustensiles pointus la pointe vers le bas !
Pour votre sécurité personnelle et pour obtenir une qualité de lavage optimale, placez les couverts dans le panier en vous assurant :
Qu'ils ne s'empilent pas. - Que les couverts sont placés à l'endroit. - Mais que les couteaux et autres ustensiles potentiellement dangereux sont placés à l'envers.
Remarque
- Signification : un ajout de liquide de rinçage est nécessaire.
- Ce programme est un cycle d'essai. Informations fournies à des fins de comparaison, selon la norme
EN 50242: - Capacité : 12 couverts; - Position du panier du haut : roues supérieures sur rails; - Réglages du liquide de rince : 6; - Consommation d'énergie en mode activé : 0,49 W; - Consommation d'énergie en mode veille : 0,45 W.
| Programme | Description | Cycles successifs | Détergent prélavage / lavage | Durée (min.) | Électrétique (kWh) | Eau (litre) | Liquide de rençage |
| Intensif | Pour la vaisselle très sale et les poëles, casseroles et assiétes normalement sales sur lesquelles les aliments ont séché. | Prélavage (50°C) Lavage (65°C) Rincavage Rincavage Rincavage (55°C) Sécchage | 5/25 g (ou 3 en 1) | 145 | 1,6 | 19 | ★ |
| Normal | Pour la vaisselle normalement sale : plats, assiétes, verres, et casseroles sans résidus attachés. | Prélavage (45°C) Lavage (55°C) Rincavage Rincavage (65°C) Sécchage | 5/25 g (ou 3 en 1) | 160 | 1,35 | 15 | ★ |
| ECO (* EN 50242)* | Programme standard pour la vaisselle normalement sale. Pour ce type de vaisselle, c'est le programme le plus efficace en termes de consommation d'électricité et d'eau. | Prélavage Lavage (50°C) Rincavage Rincavage (65°C) Sécchage | 5/25 g (ou 3 en 1) | 170 | 1,02 | 12 | ★ |
| Verres | Pour la vaisselle légèrement sale : verres, cristal, porcelain. | Prélavage Lavage (40°C) Rincavage Rincavage (60°C) Sécchage | 5/25 g | 120 | 0,85 | 15 | ★ |
| I Heure | Pour la vaisselle légèrement sale ne nécessitant pas un séchage parfait. | Prélavage (50°C) Lavage (60°C) Rincavage (55°C) Sécchage | 5/25 g | 60 | 1 | 10 | ★ |
| Rapide | Lavage rapide de la vaisselle peu sale ne nécessitant pas de séchage. | Lavage (40°C) Rincavage Rincavage (45°C) | 20 g | 40 | 0,6 | 11,5 | |
Mise en marche de l'appareil
Démarrage d'un cycle de lavage
1. Tirez les paniers inférieur et supérieur hors de la machine, placez votre vaisselle sale et repositionnez les paniers. Il est recommandé de charger tout d'abord le panier inférieur, puis le panier supérieur (voir la section intitulée "Chargement des paniers"). 2. Versez le détergent (voir la section intitulée "Sel, détergent et liquide de rinçage"). 3. Branchez la fiche dans la prise de courant. L'alimentation est de 220-240 V CA/50 Hz, la prise est de 10 A 250 V CA. Assurez-vous que l'alimentation en eau est à la pression maximum. 4. Fermez la porte, appuyez sur la touche marche/arrêt ; le témoin de marche/arrêt s'allume. 5. Appuyez sur la touche de sélection du programme ; les cycles de lavage se succèdent comme suit :
Lorsqu'un programme est sélectionné, le témoin correspondant s'allume. Appuyez ensuite sur la touche Démarrer/Pause pour démarrer le lavage.
Changer de programme...
Prémisse :
I. Un cycle en cours ne peut être modifié que s'il a démarré depuis peu. Si ce n'est pas le cas, il est possible que le détergent ait déjà été libéré et que l'appareil ait déjà évacué l'eau de lavage. Si c'est le cas, vous devrez replir de nouveau le distributeur de détergent (voir la section "Approvisionnement en détergent"). 2. Appuyez sur la touche Démarrer/Pause pour arrêter le cycle de lavage, puis appuyez sur la touche de sélection du programme pendant plus de 3 secondes pour faire passer la machine en mode de veille. Modifiez ensuite le programme en sélectionnant le cycle de lavage souhaité (reportez-vous à la section "Démarrer un cycle de lavage...").
Vous pouvez ajouter de la vaisselle à tout moment avant que le réservoir de détergent ne s'ouvre.
1. Ouvrez légèrement la porte. 2. Vous pouvez ouvrir la porte une fois les bras d'aspersion immobilisés. 3. Ajoutez la vaisselle oubliée. 4. Refermez la porte. 5. Le lave-vaiselle redémarre au bout de 10 secondes.
Dès que le cycle de lavage est terminé, un signal sonore retentit pendant 8 secondes. Mettez le lave-vaisselle hors tension à l'aide de la touche marche/arrêt, fermez le robinet d'arrivée d'eau et ouvrez la porte. Attendez quelques minutes avant de décharger le lave-vaisselle pour éviter de toucher les plats et ustensiles encore chauds qui sont davantage susceptibles de se briser. Cela permet aussi à la vaisselle de sécher.
Éteindre le lave-vaiselle
Lorsque l'indicateur lumineux est allumé et qu'il ne clignote pas, le programme de lavage est terminé. 1. Mettez le lave-vaiselle hors tension en appuyant sur la touche de marche/arrêt. 2. Fermez le robinet d'arrivée d'eau.
La vaisselle chaude est sensible aux chocs. Il est par conséquent recommandé de la laisser refroidir pendant 15 minutes environ avant de vider l'appareil. Ouvrez la porte du lave-vaisselle, laissez-la entrouverte et patientez quelques minutes avant de toucher la vaisselle. Cela permet à la vaisselle de nouveau sécher et de se refroidir progressivement.
Décharger le lave-vaiselle
Il est normal que le lave-vaisse soit mouillé à l'intérieur. Commencez par vider le panier inférieur, puis videz le panier supérieur. Cela permet d'éviter que de l'eau ne s'écoule de la vaisselle se trouvant dans le panier supérieur sur les pièces disposées dans le panier inférieur.
Avertissement :
Il est dangereux d'ouvrir la porte en cours de lavage : de l'eau ou de la vapeur chaude peut s'en échapper.
Système de filtration
Les filtres sont utilisés pour empêcher que des résidus d'aliments ou autres objets ne viennent obturer la pompe.
Ces résidus peuvent également boucher les filtres.
Le système de filtration est constitué d'un filtre à déchets, d'un filtre plat (filtre principal) et d'un microfibre (filtre à particules fines).
Filtre principal i
Les alimentés et particules de salissures qui se sont accumulés dans ce filtre sont pulvérisés par un jet spécial du bras giclisseur inférieur et évacués avec l'eau de vidange.
Filtre à déchets 2
Le filtre à déchets recueille, par exemple, les morceaux d'os ou de verre qui pourraient obstruer la pompe de vidange. Pour éliminer les pièces retenues dans ce filtre, appuyez légèrement sur le capuchon du filtre, puis extrayez le filtre en le soulevant.
Filtre à particules fines 3
Ce filtre retient les salissures et les résidus d'aliments qui se sont accumulés dans le siphon de la cuve et empêche qu'ils ne se redéposent sur la vaisselle pendant le déroulement du cycle.
Groupe fille
Le filtre absorbe efficacement les particules alimentaires de l'eau de lavage, ce qui permet de la recycler pendant le cycle. Afin de garantir un résultat optimal, il est nécessaire de nettoyer régulièrement le groupe filtre. C'est pour cette raison qu'il convient d'éliminer les gros résidus d'aliments du filtre après chaque utilisation, en passant le filtre semi-circulaire et le corps de filtre sous un jet d'eau courante. Pour dégager le groupe filtre, tirez sur la poignée du corps de filtre vers le haut.
- N'utilisez jamais le lave-vaisselle sans les filtres.
- Veillez à ce qu'ils soient correctement remis en place pour garantir de bons résultats de lavage et ne pas abîmer la vaisselle.
ÉTAPE 1 : Tournez le filtre dans le sens inverse des aiguilles d'une montre.
ÉTAPE 2 : soulever le système de filtre
Remarque
Pour extraire le système de filtration, respectez les étapes 1 à 2 ; pour le remettre en place, procédez dans l'ordre inverse (étape 2 à 3).
Remarques :
- Vérifiez l'état des filtres après chaque utilisation.
- Vous pouvez extraire le système de filtration en dévissant le filtre à large maille. Éliminez tout résidu d'aliment et nettoyez les filtres à l'eau courante.
REMARQUE : Nettoyez le groupe filtre au moins une fois par semaine.
Nettoyage des filtres
Pour nettoyer le filtre à large maille et le filtre fin, servez-vous d'une brosse. Une fois les filtres nettoyés, assemblez à nouveau les différents éléments comme illustré dans les figures ci-dessus, puis réinstallez le groupe filtre dans la cuve du lave-vaisselle en exerçant une légère pression pour qu'il s'engage dans son siège.
Avertissement :
Au moment de nettoyer les filtres, évitez de les cogner, sous peine de les déformer et de réduire les performances de lavage.
Entretien du lave-vaisse
Nettoyez le bandeau de commande à l'aide d'un chiffon doux humide au besoin.
Puis essuyez-le avec soin pour faire sécher.
Pour l'habillage, utilisez une cire à lustrer spécifique.
N'utilisez en aucun cas d'objets pointus, de tampons métalliques ou de substances abrasives sur aucun composant du lave-vaiselle.
Nettoyage de la porte
Nettoyez le pourtour intérieur de la porte uniquement à l'aide d'un chiffon doux humidifié à l'aide d'un peu d'eau chaude. Pour éviter que de l'eau ne pénétre dans le dispositif de verrouillage de la porte et dans les composants électriques, n'utilisez en aucun cas un appareil de nettoyage par vaporisation.
Avertissement:
- N'utilisez en aucun cas un appareil de nettoyage par vaporisation pour nettoyer le panneau de porte pour ne pas endommager le système de verrouillage et les composants électriques.
- Il est également souhaitable de ne pas utiliser de produits de nettoyage abrasifs ou certains types de serviettes en papier, sous peine de laisser des traces ou rayer la surface en inox.
Protection contre le gel
En hiver, prenez les précautions nécessaires pour protégerez votre lave-vaiselle contre le gel. Après chaque cycle de lavage, procédez comme suit :
1. Coupe l'alimentation du lave-vaiselle.
2. Fermez le robinet d'arrivée d'eau et débranchez le tuyau d'alimentation de la vanne d'admission d'eau.
3. Évacuez l'eau présente dans le tuyau d'arrivée et dans la vanne d'admission. (Utilisez une casserole pour recueillir l'eau)
4. Rebranchez le tuyau d'arrivée d'eau à la vanne d'admission.
5. Retirez le filtre situé dans le fond de la cuve et épongez l'eau présente dans le siphon.
REMARQUE : Si votre lave-vaisselle ne fonctionne pas à cause du gel, contactez un technicien d'entretien.
Nettoyage des bras gicleurs
Nettoyez régulièrement les bras gicleurs pour éliminer les produits chimiques qui colmatent les buses et les coussinets des bras de lavage. Pour enlever le bras gicleur supérieur, maintenez l'écrou et tournez dans le sens des aiguilles d'une montre pour l'ôter. Pour enlever le bras gicleur inférieur, tirez vers le haut pour le dévisser. Nettoyez les bras au savon et à l'eau chaude et utilisez une brosse douce pour nettoyer les gicleurs. Rincez-les soigneusement avant de les remettre en place.
Après chaque utilisation, fermez le robinet d'arrivée d'eau et laissez la porte entrouverte pour éviter la formation de moisissures et d'odeurs désagréables à l'intérieur de l'appareil.
- Retrait de la fiche de la prise secteur
Débranchez toujours l'appareil avant de procéder à son nettoyage ou à son entretien.
Évitez les solvants et les produits abrasifs
N'utilisez en aucun cas de produits abrasifs ou de solvants pour nettoyer l'habillage et les éléments en caoutchouc. Utilisez uniquement un chiffon humidifié à l'aide d'une solution d'eau chaude savonneuse. Pour éliminer les traces ou les taches de la surface intérieure, utilisez un chiffon humidifié à l'aide d'une solution d'eau légèrement vinaigrée, ou à l'aide d'un produit de nettoyage spécial pour lave-vaiselle.
En cas d'absence prolongée
Il est conseillé d'effectuer un cycle complet à vide, de débrancher l'appareil, de fermer le robinet d'arrivée d'eau et de laisser la porte entrouverte. Cela permettra de conserver les joints en bon état plus longtemps et empêchera toute formation d'odeurs désagréables à l'intérieur de l'appareil.
Déplacement de l'appareil
Si l'appareil doit être déplacé, essayez de le maintenir en position verticale. Si cela s'avère absolument nécessaire, vous pouvez le basculer en arrêté.
- Joints
L'une des causes de la formation d'odeurs désagréables dans le lave-vaisselle est l'accumulation de résidus alimentaires dans les joints. Pour éviter cet inconvénient, il est conseillé de nettoyer les joints régulièrement à l'aide d'une éponge humide.
Instructions de montage
ATTENTION Le raccordement hydraulique et les branchements électriques doivent être réalisés par des professionnels qualifiés.
Danger d'électrocution!
Débranche l'alimentation du secteur avant de procéder à l'installation du lave-vaisseau. Le non-respect de cette consigne peut provoquer une électrocution, voir la mort.
Préparation de l'installation
Le lave-vaisse doit être installé à proximité d'un robinet d'arrivée d'eau, d'un conduit d'évacuation et d'une prise d'alimentation déjà existants.
Pour faciliter le raccordement des tuyaux de vidange, CHOISSEZ LE COTÉ DE L'évier qui convient le mieux.
REMARQUE : vérifie que les accessoires, tels que crochet pour panneau décoratif et vis, sont présents)
Veuillez dire attentivement les instructions d'installation.
Illustrations des dimensions du meuble et de la position d'installation du lave-vaiselle.
Il convient de préparer le meuble avant d'installer définitivement l'appareil.
I. Choisissez un emplacement situé à proximité des conduits d'arrivée et d'évacuation de l'eau pour faciliter le raccordement (voir figure I). 2. Si le lave-vaisselle est installé dans un meuble angulaire (voir figure 2), vérifiez qu'il y a suffisamment d'espace disponible pour ouvrir la porte.
Figure I Dimensions du meuble
L'espace compris entre le plan supérieur du lave-vaisselle et la partie supérieure du meuble doit être inférieur à 5 mm ; la porte doit être alignée par rapport aux parois latérales du meuble.
Figure 2 Espace minimum lorsque la porte est ouverte.
Raccordement des tuyaux de vidange
Introduisez le tuyau de vidange dans un tuyau d’évacuation ayant un diamètre minimum de 40mm, ou dans un évier en évitant de le plier ou de le couder. L’extrémité libre du tuyau doit être placée à une hauteur de 1 m maxi.
FIXEZ LE TUYAU DE VIDANGE AU POINT A OU B Figure 3

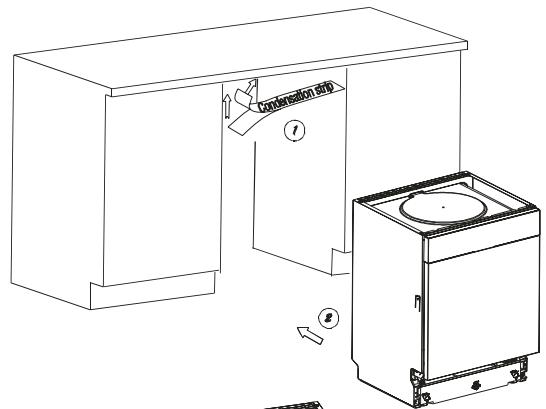

Procédure d'installation du lave-vaisselle
1. Raccordez le flexible d'alimentation en eau au robinet. 2. Raccordez le flexible de vidange. Reportez-vous au schéma (Figure 3). 3. Branchez le câble secteur. 4. Collez la bande de condensation sous le plan de travail, dans la niche d'encastrement. Veillez à bien aligner la bande sur le bord du plan de travail (schéma 1). 5. Placez l'appareil dans sa niche. 6. Mettez le lave-vaisselle à niveau. Vous pouvez régler la hauteur des pieds arrêté depuis l'avant, en tournant la vis à six pans creux située en bas, au milieu de l'appareil, avec une clé Allen (schéma 3A). Pour régler la hauteur des pieds avant, prenez un tournevis plat et tournez les pieds jusqu'à ce que le lave-vaisselle soit à niveau (schéma 3B). 7. Le lave-vaisselle doit être maintenu solidement en place ; pour cela, il existe deux solutions. A. Plan de travail standard : insérez le crochet d'assemblage droit (gauche) dans la fente située sur le panneau latéral droit (gauche) puis fixez-le au plan de travail avec deux vis à bois (schéma 4) ; B. Plan de travail en marbre ou en granit : pliez le crochet d'assemblage droit (gauche) à 90 degrés puis insérez-le dans la fente située sur le panneau latéral droit (gauche). Avec une perceuse électrique équipée d'un foret adapté, percez deux trous dans le plan de travail, insérez une cheville dans chaque trou et fixez le crochet d'assemblage au plan de travail avec deux vis (schéma 5). 8. Prenez les pièces de fixation destinées à la plinthe et rabattez une dent en fonction de la profondeur d'insertion dans le socle (schéma 6) ; ensuite, vissez les pièces de fixation à la plinthe (schéma 7). 9. Mettez la plinthe en place en insérant les pièces de fixation dans le socle du lave-vaisselle (schéma 8).
Figure 4
Il est important que le lave-vaisselle soit parfaitement de niveau pour garantir un fonctionnement optimal et obtenir un résultat de lavage satisfaisant.
1. Contrôlez le bon aplomb du lave-vaisselle en plaçant un niveau à bulles sur la porte et dans le fond de la cuve (comme illustré). 2. Mettez l'appareil d'aplomb en réglant les trois pieds séparément. 3. Lorsque vous procédez à cette opération, faites attention à ce que l'appareil ne bascule pas vers l'avant ou l'arrière.
Vérifiez l'aplomb de part et d'autre de la porte. Figure 5
Illustration du réglage des pieds.
REMARQUE : La hauteur maximale de réglage des pieds est de 50 mm.
Avertissement :
Pour votre sécurité personnelle :
N'UTILISEZ PAS DE RALLONGE NI D'ADAPTATEUR MULTIPLE AVEC CET APPAREIL. - NE COUPEZ PAS OU NE DÉTACHEZ PAS LA TROISIÈME BRANCHE DE MISE À LA TERRE DU CORDON D'ALIMENTATION, SOUS QUELQUE PRÉTEXTE QUE CE SOIT.
Conditions requises en matière de branchement électrique
Veuillez lire les indications figurant sur la plaque signalétique pour connaître la tension nominale ; branchez le lave-vaisselle à une alimentation appropriée dotée d’un fusible de 10 A. La présence d’un fusible retardé ou d’un disjoncteur est préconisée, de même que la présence d’un circuit d’alimentation indépendant pour cet appareil.
Avertissement :
Avant d'installer l'appareil, vérifie que la mise à la terre est réalisée correctement.
Branchement électrique
Assurez-vous que la tension indiquée sur la plaque signalétique correspond à la tension d'alimentation de votre habitation. Branchez la fiche uniquement sur une prise secteur correctement reliée à la terre. Si la prise n'est pas adaptée à la fiche dont est doté votre appareil, remplacez-la, n'utilisez pas d'adaptateurs ou autre dispositif similaire susceptibles de provoquer une surchauffe et des brûlures.
La mise à la terre de l'appareil est obligatoire. En cas de dysfonctionnement ou de rupture, la mise à la terre réduira le risque d'électrocution en fournissant une voie de moindre résistance au courant électrique. Cet appareil compte un cordon électrique doté d'un conducteur et d'une fiche de mise à la terre. La fiche doit être branchée sur une prise de courant appropriée qui est bien installée et reliée à la terre conformément à tous les codes et règlements locaux.
Avertissement :
Tout branchement abusif du conducteur de mise à la terre peut composer un risque d'électrocution. • En cas de doute, faites vérifier la mise à la terre par un Electricien agréé ou un représentant du Service Après-Vente. Ne modifiez pas la fiche fournie avec l'appareil si celle-ci ne correspond pas à la prise installée. La mise à la terre doit être réalisée par un Electricien agréé.
Branchement d'eau
Raccordez le tuyau d'arrivée d'eau froide à un raccord filtré de 3/4" et assurez-vous que le raccordement est correctement réalisé. Si les tuyaux d'eau sont neufs ou n'ont pas été utilisés pendant une longue période, faites couler l'eau pendant un certain temps pour éliminer toutes les impuretés éventuellement présentes. Si vous omettez de le faire, vous risquez de bloquer l'arrivée d'eau et d'endommager l'appareil.
Avertissement :
Coupez l'arrivée d'eau après utilisation.
Mise en place de l'appareil
Installez l'appareil à l'emplacement choisi. La paroi arrière doit reposer contre le mur et les parois latérales le long des meubles adjacents. Le lave-vaisselle est équipé de tuyaux d'alimentation et de vidange qui peuvent être positionnés à gauche ou à droite, selon ce qui convient le mieux.
Si l'évier est placé à une hauteur de 1 m du sol, il n'est pas possible de vider l'eau stagnant dans les tuyaux directement dans l'évier. Il sera dans ce cas nécessaire de recueillir l'eau dans un bol ou tout autre récipient approprié situé à une hauteur inférieure à celle de l'évier.
Évacuation de l'eau
Raccordez le tuyau de vidange. Vérifiez qu’il est installé correctement pour éviter toute fuite eventuelle. Veillez à ce que le tuyau d’arrivée d’eau ne soit pas pié ou écrasé.
Rallonge de tuyau
Si vous avez besoin d'une rallonge de tuyau, veillez à utiliser un tuyau de vidange du même type. Celui-ci ne devra pas dépasser 4 mètres, sous peine de réduire les performances de nettoyage du lave-vaiselle.
Raccordement au siphon
Introduisez le tuyau de vidange dans un tuyau d’évacuation ayant un diamètre minimum de 40mm, ou dans un évier en évitant de le plier ou de le couder. L’extrémité libre du tuyau doit être placée à une hauteur de 1 m maxi.
Mise en marche du lave-vaisse
Avant de mettre le lave-vaiselle en marche, vérifiez les points suivants:
Le lave-vaiselle est de niveau et stable.
1. La vanne d'arrivée d'eau est ouverte.
2. Il n'y a pas de fuite aux points de connexion des conduits.
3. Les câbles électriques sont soigneusement branchés.
4. L'appareil est sous tension.
5. Les tuyaux d'arrivée et de vidange ne présentent aucun nœud.
Tous les matériaux d'emballage et les imprimés ont été retirés du lave-vaiselle.
Attention Une fois l'installation terminée, conservez cette notice. Elle contient des informations très utiles pour l'utilisateur.
Avant d'appeler le service après-vente
En consultant les tableaux des pages suivantes, vous pourrez éviter de faire appel au Service Après-Vente.
Problèmes techniques
| Problème | Causes possibles | Que faire |
| Lave-vaiselle ne démarre pas | Fusible grillé ou disjoncteur différentiel enclenché | Remplacez le fusible ou réarmez le disjoncteur. Débranchez les autres apparèils partageant le même circuit que le lave-vaiselle |
| Apparéil hors tension | Vérifiez que le lave-vaiselle est sous tension et que la porte est bien fermée. Vérifiez que le cable d'alimentation a été branché correctement dans la prise murale. |
| La pression d'arrivée d'eau est insuffisante. | Vérifiez que l'arrivée d'eau est correctement branchée et ouverte. |
| La porte du lave-vaiselle n'est pas correctement fermée. | Veillez à fermer correctement la porte et à la bloquer. |
| La pompé de vidange du lave-vaiselle ne fonctionne pas | Le tuyau de vidange de vidange est plié | Vérifiez le tuyau de vidange. |
| Le filtre est encrassé | Vérifiez le filtre à déchets (reportez-vous à la section intitulée “Nettoyage du filtre”) |
| L'évier de la cuisine est bouché | Vérifiez l'évier de la cuisine pour voir s'il s'écoule bien. Si l'eau ne s'écoule pas dans l'évier, il se peut que vous ayez plutôt besoin des services d'un plombier que d'un technicien de service pour votre lave-vaiselle. |
Problèmes d'ordre général
| Problème | Causes possibles | Que faire |
| Mousse dans la cuve | Détergent non adapté | Pour empêcher la formation de mousse, n'utilise que du produit de lavage spécial lave-vaisselle. Si cela se produit, ouvrez la porte du lave-vaisselle et laissez la mousse s'évaporer. Ajoutez 4 litres environ d'eau froide dans la cuve. Refermez et verrouillez le lave-vaisselle, puis Sélectionnez un cycle auchiox. Le lave-vaisselle évacue l'eau. Ouvrez la porte une fois la vidange terminée et vérifie que la mousse a bien disparue. Répétez l'opération au besoin. |
| Débordement de liquide de rincavage | Essuyez toujours immédiatement les évventuels débordements de produit de rincavage. |
| Présence de taches sur la cuve | Utilisant d'un détergeant et d'un colorant | Assurez-vous que le détergent ne contient pas de colorant. |
| Voile blanc sur la surface interne | Minéaux d'eau dure | Nettoyez la cuve avec une éponge humide imbibée de détergent pour lave-vaisselle (mettez des gants en cautchouc). N'utilise que du détergent pour lave-vaisselle pour éviter la formation de mousse. |
| Présence de rouille. | Les pièces concernées ne sont pas anti-corrosion. | - |
| Aucun programme n'a été lancé après l'avout de sel. Des traces de sel se sont introduites dans le cycle de lavage. | Exécutez un programme de lavage rapide à vide sans sélectionner la fonction turbo (selon modèle), après avoir ajouté du sel régéranger. |
| Le couvercle de l'adoucisseur est desserré | Vérifier le joint. Vérifier qu'il est bien fixé. |
Bruit
| Problème | Causes possibles | Que faire |
| Cognements dans la cuve | Un bras giclér cogne contre une piece dans la cuve. | Interrompez le programme et réarrangez la vaiselle génant le bras giclér. |
| Bruit de cliquetis dans la cuve | De la vaiselle se balade dans la cuve | Arrêtez le programme, et rechargez les pieces. |
| Cognements dans les tuyaux d'eau | Cela peut être causé par l'installation sur place ou l'enchevêtrement des tuyaux. | Cela n'a pas d'influence sur le fonctionnement du lave-vaisselle.En cas de doute, contactez un plombier. |
Les résultats de lavage ne sont pas satisfaisants
| Problème | Causes possibles | Que faire |
| La vaisselle n'est pas propre | Chargement des paniers incorrect. | Consultez les remarques dans la section “Chargement des paniers du lave-vaisselle”. |
| Le programme sélectionné n'est pas suffisamment puissant. | Sélectionnez un programme plus intensif. Reportez-vous au “Tableau des programmes”. |
| Quantité insuffisante de dédTangent. | Utilisez plus de dédTangent ou changez-en. |
| Le passage des bras gicleurs est obstrué. | Rangez de nouveau la vaisselle. |
| Le groupe filtreet dans le bas de la cuve n'est pas propre ou n'est pas bien installé. Cela peut entraîner l'obstruction des gicleurs des bras. | Nettoyez et/ou réinstalléz correctement le groupe filtreet. Nettoyez les orifices des bras gicleurs. Reportez-vous à “Nettoyage des bras gicleurs”. |
| Voile blanc sur les verres | Association d'eau douce et de trop de dédTangent. | Si l'eau est douce, utilisez moins de dédTangent et sélectionnez un cycle plus court pour laver les verres. |
| Marques grises ou noires sur la vaisselle | Des objets en-aluminium ont frotte contre les assiettes. | Éliminez ces traces à l'aide d'un produit de lavage légèrement abrasif. |
| Reste de dédTangent dans le réservoir | La vaisselle bloque le réservoir de dédTangent. | Chargez de nouveau les assiettes correctement. |
Les résultats de séchage ne sont pas satisfaisants
| Problème | Causes possibles | Que faire |
| La vaisse ne sèche pas | Chargement incorrect | Chargez le lave-vaisse conformément aux instructions. |
| La quantité de liquide de rinceage est insuffisante | Augmentez la quantité de liquide de rinceage/remplissez le distributeur de liquide de rinceage. |
| La vaisse a été déchargée trop+tôt | Ne videz pas le lave-vaisse juste après le lavage. Ouvrez légèrement la porte de façon à ce que la vapeur sorte. Commencez à décharger le lave-vaisse lorsque la vaisse est à peine tiège au toucher. Videz en premier le panier inférieur. Ceci permet d'éviter que de l'eau ne s'écoule de la vaisse se trouvant dans le panier supérieur. |
| Un programme erroné a été sélectionné | Avec un programme court, la température de lavage est plus BASSE. Les performances de nettoyage sont également moins bonnes. Choisissez un cycle de lavage plus long. |
| Utilisation de couverts dont le revêtement est de qualité médiocre | La vidange d'eau est plus difficile avec ces pièces. Les couverts ou la vaisse de ce type ne peuvent pas être lavés en lave-vaisse |
Codes d'erreur
En cas de panne, des codes d'erreur sont affichés sur l'appareil pour avertir l'utilisateur :
| Codes | Signification | Causes possibles |
| Levoyant du programme Rapide clignote rapidement | Admission de l'eau trop lente | Le robinet n'est pas assez ouvert, ou l'admission de l'eau est restreinte, ou la pression est trop BASSE. |
| Levoyant du programme Verres clignote rapidement | Débordement | Certaines pièces de l'appareil fuient. |
Avertissement :
- En cas de débordement, coupez l'arrivée d'eau avant d'appeler le Service Après-Vente.
- Si de l'eau est présente dans le plateau situé à la base, à la suite d'un débordement ou d'une fuite, il convient d'éliminer l'eau avant de réutiliser le lave-vaisselle.
| Hauteur | 815 mm |
| Largeur | 598 mm |
| Profondeur | 570 mm (porte fermée) |
| Alimentation | Voir étiquette signalétique |
| Capacité | 12 couverts |
Chargement des paniers selon la norme en 50242
Panier supérieur
Panier inférieur
Panier à couverts
Intérieur
Informations fournies à des fins de comparaison, selon la norme EN 50242
Capacité : 12 couverts Position du panier du haut : inférieure Programme : ECO
Réglage du liquide de rinçage : 6 Réglage de l'adoucisseur : H4
Fiche technique
Fiche technique pour lave-vaiselle à usage domestique, conformément à la directive UE 1059/2010 :
| Fabricant | GORENJE |
| Nombre de couverts standard | 12 |
| Classe énergétique 1) | A+ |
| Consommation énergétique annuelle 2) | 290 kWh |
| Consommation énergétique du cycle de lavage standard | 1.02 kWh |
| Consommation énergétique à l'arrêt | 0.45 W |
| Consommation énergétique en mode de veille | 0.49 W |
| Consommation d'eau annuelle 3) | 3360 litres |
| Classe d'éfficacité de séchage 4) | A |
| Cycle de lavage standard 5) | ECO 50 °C |
| Durée du cycle de lavage standard | 170 min |
| Niveau acoustique | 49 dB(A)re IpW |
| Installation | Pose libre |
| Hauteur | 81.5 cm |
| Possibilité d'encastrement | Oui |
| Largeur | 59.8 cm |
| Profondeur (avec connexions) | 57 cm |
| Consommation électrique | 1930 W |
| Tension nominale / Fréquence | AC220-240v/50Hz |
| Pression de l'eau (pression du débit) | 0.4-10 bar=0.04-IMpa |
Remarque
1) Échelle de A +++ (efficacité optimale) à D (efficacité minimale)
2) Consommation énergétique de 290 kWh par an, sur la base de 280 cycles de lavage standard avec une arrivée d'eau froide et la consommation énergétique des modes basse consommation. La consommation énergétique réelle dépend de la façon dont l'appareil est utilisé.
3) Consommation d'eau de 3360 litres par an, sur la base de 280 cycles de lavage standard. La consommation d'eau réelle dépend de la façon dont l'appareil est utilisé.
4) Échelle de A (efficacité optimale) à G (efficacité minimale)
5) Ce programme est adapté au lavage d'une vaisselle sale à normalement sale et constitue le programme le plus éco-énergétique en termes de consommation combinée eau/énergie pour ce type de vaisselle.
L'appareil répond aux normes européennes et aux directives dans la version actuelle à la livraison :
- Basse tension 2006/95/CE
- CEM 2004/108/CE - EUP 2009/125/CE
Les valeurs ci-dessus ont été mesurées conformément aux normes des conditions de fonctionnement spécifiées.
Les résultats peuvent varier considérablement selon la quantité et la saleté de la vaisselle, la durée de l'eau, la quantité de détergent, etc.
Le présent manuel repose sur les normes et réglementations de l'Union Européenne.
