AOYG 7 LLCC.UE UNITE EXTERIEURE MURALE INVERTER 2000 W - Climatiseur mural inverter ATLANTIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Unité extérieure murale inverter
Puissance	2000 W
Dimensions approximatives	800 x 600 x 300 mm
Poids	45 kg
Alimentation électrique	Monophasé 230 V
Type de réfrigérant	R32
Capacité de refroidissement	7000 kcal/h
Fonctions principales	Chauffage, refroidissement, déshumidification
Compatibilités	Compatible avec les unités intérieures de la même gamme
Entretien et nettoyage	Nettoyage régulier des filtres, vérification des niveaux de réfrigérant
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès du fabricant
Sécurité	Protection contre les surcharges et les courts-circuits
Informations générales	Garantie de 2 ans, installation par un professionnel recommandée

FOIRE AUX QUESTIONS - AOYG 7 LLCC.UE UNITE EXTERIEURE MURALE INVERTER 2000 W ATLANTIC

Comment installer l'unité extérieure ATLANTIC AOYG 7 LLCC.UE ?

Assurez-vous de suivre le manuel d'installation fourni. L'unité doit être montée sur un mur solide, à une hauteur recommandée de 1,5 à 2 mètres du sol, et à une distance minimale de 30 cm des obstacles.

Quelle est la puissance de l'unité extérieure ATLANTIC AOYG 7 LLCC.UE ?

Cette unité extérieure a une puissance nominale de 2000 W.

Comment régler la température de l'unité ?

Utilisez la télécommande ou le panneau de contrôle de l'unité pour ajuster la température souhaitée. Consultez le manuel pour des instructions détaillées sur l'utilisation du thermostat.

Que faire si l'unité ne démarre pas ?

Vérifiez que l'alimentation électrique est connectée et que le disjoncteur n'est pas déclenché. Si le problème persiste, consultez un technicien qualifié.

Comment nettoyer l'unité extérieure ?

Éteignez l'unité avant de nettoyer. Utilisez un chiffon doux et de l'eau savonneuse pour nettoyer la surface. Évitez d'utiliser des produits chimiques agressifs.

L'unité fait du bruit lors de son fonctionnement, est-ce normal ?

Un léger bruit est normal, mais si le bruit est excessif, vérifiez que l'unité est correctement installée et qu'il n'y a pas d'obstacles autour. Si le bruit persiste, contactez un professionnel.

Comment savoir si le réfrigérant doit être rechargé ?

Si l'unité ne refroidit pas efficacement, il se peut que le niveau de réfrigérant soit bas. Faites vérifier et recharger le réfrigérant par un technicien qualifié.

Quelle est la garantie de l'unité ATLANTIC AOYG 7 LLCC.UE ?

La garantie standard est généralement de 2 ans pour les pièces, mais cela peut varier selon le revendeur. Veuillez consulter votre documentation pour plus de détails.

Comment obtenir un service après-vente ?

Pour le service après-vente, contactez le revendeur où vous avez acheté l'unité ou le service client d'ATLANTIC avec votre preuve d'achat.

MODE D'EMPLOI AOYG 7 LLCC.UE UNITE EXTERIEURE MURALE INVERTER 2000 W ATLANTIC

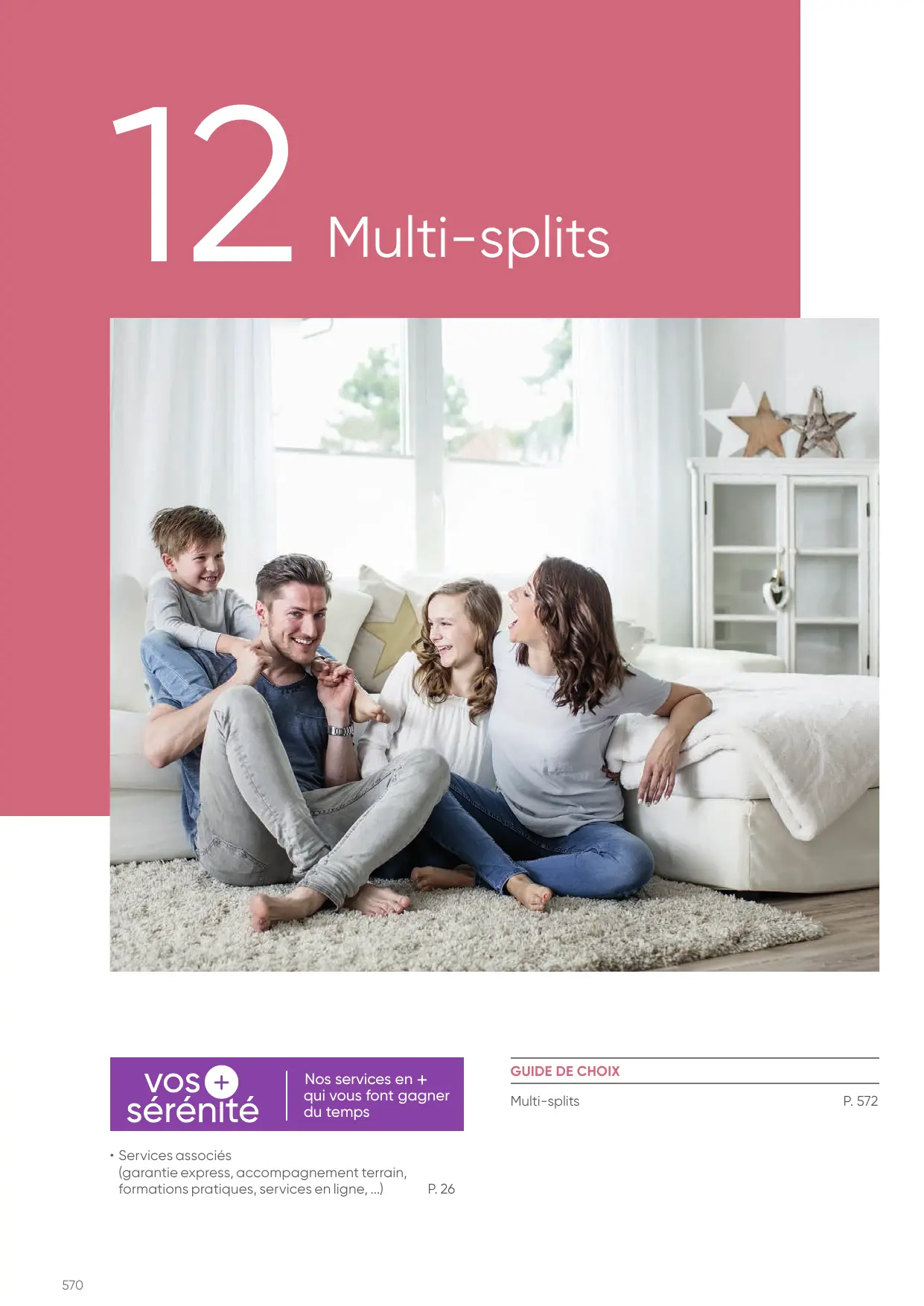

Nos services en + qui vous font gagner du temps

• Services associés (garantie express, accompagnement terrain, formations pratiques, services en ligne,...)

GUIDE DE CHOIX

Multi-splits

P. 572

(1) Selon modèle. (2) De série ou en option, selon modele. (3) Sous réserve d'un contrat d'entretien annuel souscrit des la 1^st année, aupres de l'installateur, d'une entreprise spécialisée ou d'Atlantic.

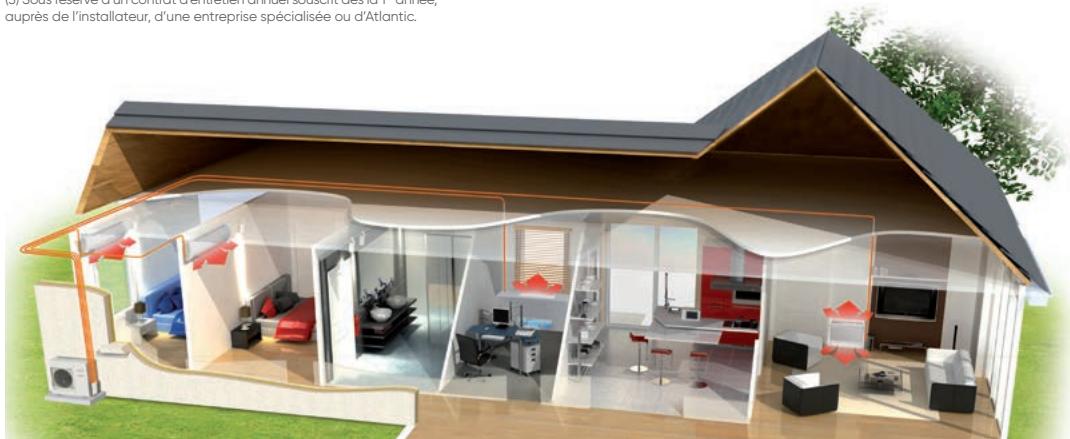

MULTI-SPLITS ATLANTIC/FUJITSU DC INVERTER

ASYG 7 à 14 LU

ASYG 7 à 14 LMCE

ASYG 18 LFC
ASYG 24 LFCC

AUYG 7 et 9 LVL AUYG 12 à 18 LVLBB

AGYG 9 à 14 LVC

ABYG14LVT ABYG18 LVTB

ARYG 7 à 18 LSL

ARYG 7 et 9 LLT
ARYG 12 à 18 LLTB

AOYG 14-18 LAC2

AOYG 18-24 LAT3

AOYG 30 LAT4

AOYG 36 LBLA5

AOYG 45 LBLA6

AOYG 45 LBT8

8 unités extérieures
- 8 types d'unités interieures : 30 modèles

ASYG 7 à 14 LU et ASYG 7 à 14 LMCE

Tous modeles sauf ASYG 7 a14 LU / ASYG 7 a14 LMCE ARYG 7 et 9 LTT / ARYG 12 a18 LLTB ARYG 7 a18 LSL

ARYG 7 et 9 LLT
ARYG 12 à 18 LLTB

ARYG 7 à 18 LSL

Voir fonctions p. 542.

Interfaces WI-FL W-LAN

pour l'utilisation de l'application FGLAIR.
Voir compatibilités des interfaces p. 540

PUISSANCE NÉCESSAIRE POUR VÔTURE PROJET (W)

4 000	5 000	5 400	6 800	8 000	10 000	12 500	14 000
Bi-splits		Tri-splits		Quadri-splits	5 postes	6 postes	8 postes
AOYG 14 LAC2.UE	AOYG 18 LAC2.UE	AOYG 18 LAT3.UE	AOYG 24 LAT3.UE	AOYG 30 LAT4.UE	AOYG 36 LBLA5.UE	AOYG 45 LBLA6.UE	AOYG 45 LBT8.UE
866 214	866 218	868 118	868 124	868 130	872 066	872 067	872 020
8240	8240	8240	8240	8240	8240	8240	8240
1 598	1 976	2 312	2 895	3 913	4 305	5 920	6 625
6,67	6,67	6,67	6,67	6,67	6,67	6,67	6,67

DIMENSIONNEMENT

CHARACTERISTIQUES PRINCIPALES
P. frigo. nominale (min. / max.)	W	4000 (1 400 / 4 400)	5000 (1 700 / 5 600)	5400 (1 800 / 6 800)	6800 (1 800 / 7 800)	8000 (3 500 / 10 000)	10 000 (3 500 / 12 500)	12 500 (3 500 / 14 000)	14 000 (3 700 / 15 000)
P. calo. nominale (min. / max.)	W	4400 (1 100 / 5 400)	5600 (1 800 / 6 100)	6800 (2 000 / 7 700)	8000 (2 000 / 8 800)	9600 (3 700 / 11 300)	12 000 (3 500 / 14 000)	13 500 (3 500 / 16 000)	16 000 (4 100 / 16 700)
P. calo. à -7°C	W	3 640	4 490	5 450	6 080	8 040	11 200	11 800	11 600
P. abs. nominale en froid	W	1 090	1 560	1 350	1 940	2 220	2 440	3 570	5 200
P. abs. nominale en chaud	W	1 030	1 410	1 620	2 000	2 400	2 790	3 370	5 070
Débit d'air max. (u. ext.) GV	m³/h	1 850	2 050	3 050	3 300	3 500	4 200	4 200	4 800
PERFORMANCES
EER / SEER / ηs,c		3,67 / 6,70	3,21 / 6,60	4,00 / 6,90	3,51 / 6,40	3,60 / 6,20	4,10 / 7,00	3,50 / 6,71 / 265%	2,69 / 5,83 / 230%
COP / SCOP / ηs,h		4,27 / 4,10	3,97 / 4,10	4,20 / 4,30	4,00 / 4,20	4,00 / 4,00	4,30 / 4,40	4,00 / 4,12 / 162%	3,16 / 3,70 / 145%
Pression acoustique (u. ext.)	dB(A)	49	51	47	49	51	53	53	58
Puisance acoustique (u. ext.)	dB(A)	61	63	65	68	68	67	67	72
CLASSIFICATION ErP
Classe énergétique (froid)		A++	A++	A++	A++	A++	A++	A++	A+
Classe énergétique (chaud)		A+	A+	A+	A+	A+	A+	A+	A
PLAGE DE FONCTIONNEMENT
Froid	°C	10 à 46	10 à 46	-10 à 46	-10 à 46	0 à 46	-10 à 46	-10 à 46	-5 à 46
Chaud	°C	-15 à 24	-15 à 24	-15 à 24	-15 à 24	-15 à 24	-15 à 24	-15 à 24	-15 à 24

ALLATION

OPTIONS DISponIBLES

DIMENSIONS (HXLXP)
u. ext.	mm	540 x 790 x 290	540 x 790 x 290	700 x 900 x 330	700 x 900 x 330	830 x 900 x 330	998 x 970 x 370	998 x 970 x 370	914 x 970 x 370
POIDS
u. ext.	kg	37	38	55	55	68	94	94	98
RACCORDEMENTS ÉLECTRIQUES
Intensité Nom.	A	4,9	6,3	7,1	8,8	10,5	12,3	15,7	22,5
Calibre disjonct.	A	16	20	20	20	20	32	32	32
Câble d'interconnexion u. ext / u. int.		4G x 1,5 mm²	4G x 1,5 mm²	4G x 1,5 mm²	4G x 1,5 mm²	4G x 1,5 mm²	4G x 1,5 mm²	4G x 1,5 mm²	4G x 1,5 mm²
Câble alimentation		3G x 1,5 mm²	3G x 2,5 mm²	3G x 2,5 mm²	3G x 2,5 mm²	3G x 2,5 mm²	3G x 6 mm²	3G x 6 mm²	3G x 6 mm²
Unité à alimenter élec.		u.ext.	u.ext.	u.ext.	u.ext.	u.ext.	u.ext.	u.ext.	u.ext. + boîter
LIAISONS FRIGORIFIQUES
Dia. gaz	pouce	3/8'' x 2	3/8'' x 2	3/8'' x 2 et 1/2''	3/8'' x 2 et 1/2''	(3/8'' et 1/2'') x 2	3/8'' x 3 et 1/2'' x 2	3/8'' x 4 et 1/2'' x 2	5/8''
Dia. liquide	pouce	1/4'' x 2	1/4'' x 2	1/4'' x 3	1/4'' x 3	1/4'' x 4	1/4'' x 5	1/4'' x 6	3/8''
Long. standard	m	20	20	30	30	50	50	50	-
Long. max.	m	30	30	50	50	70	80	80	115
Long. min. / max. / u. int.	m	5 / 20	5 / 20	5 / 25	5 / 25	5[1] / 25	5 / 25	5 / 25	5 / 70
Dérivélé max.	m	15	15	15	15	15	15	15	30
Type de réfrigérant (Potentiel de Réchauffement Global)		R410A (2088)	R410A (2088)	R410A (2088)	R410A (2088)	R410A (2088)	R410A (2088)	R410A (2088)	R410A (2088)
Charge nominale (long. stand.) / EqCO2	g/t	1 250 / 2,610	1 300 / 2,714	2 200 / 4,594	2 200 / 4,594	3 300 / 6,890	4 000 / 8,352	4 000 / 8,352	3 450 / 7,204
Charge add.	g/m	10	20	20	20	25	20	20	Nous consulter

(1) Sauf en configuration bi-splits (cf. dossier technique DT 903131).
Nota : les liaisons frigorifiques à tirer doivent correspondre aux diamétrés des unités interieures (adaptateurs fournis avec les unités extérieures pour les modèles bi, tri, quadri-splits, 5 et 6 postes, et avec les boitiers de répartition pour le modele 8 postes).

Télécommande centralisée

(uniqement sur modèles 5, 6 et 8 postes)

Télécommande centralisée

UTY-DDMYM

référence:809461

famille:8510

pri (€ H.T.): 873

eco-part. (€ H.T.) : 0,12

Accessoires de réseaux (modèle 8 postes)

Boitier de répartition 2 voies

UTP-PY02A

réferencé:809252

famille:8510

pri (€ H.T.): 1051

eco-part. (€ H.T.): 0,12

Boitier de répartition 3 voies

UTP-PY03A

réference:809253

famille:8510

pri (€ H.T.): 1104

eco-part. (€ H.T.) : 0,12

Séparateurs

UTP-SX248A

réference:809248

famille:8510

pri (€ H.T.): 194

Télécommande filaire aprogrammation hebdomadaire

UTY-RVNYM

réference:875019

pri (€ H.T.): 285

eco-part. (€ H.T.): 0,12

Télécommande filaire simplifiée

UTY-RSNYM

réference:809459

prx (€ H.T.): 190

eco-part. (€ H.T.): 0,12

Kit télécommande⁽¹⁾ infra-rouge

UTY-LRHYM

réference:809457

prx (€ H.T.): 372

eco-part. (€ H.T.): 0,12

(1) Kit constitué d'un récepteur infra-rouge avec son cable 5 m et sa télécommande infra-rouge.

Kit air neuf

UTZ-VXAA

réferencé:809372

pri (€ H.T.): 495

Platine interface pour le raccordement

des telécommandes filaires / filaires simplifiées

UTY-TWBXF-2 ou

référence:875004

pri ( H.T.) :222

eco-part. (€ H.T.): 0,12

UTY-XCBXZ2-2

réference:875022

priX (€ H.T.): 222

eco-part. (€ H.T.): 0,12

Modètes	14	18		24	30	36	45	45
Puisance frigo nominale (W)	4 000	5 000	5 400	6 800	8 000	10 000	12 500	14 000
Puisance calo nominale (W)	4 400	5 600	6 800	8 000	9 600	12 000	13 500	16 000

Multi-splits - De 2 à 4 unités intérieures

AOYG 14 LAC2

AOYG 18 LAC2

AOYG 18 LAT3

AOYG 24 LAT3

AOYG 30 LAT4

-

-

-

5 - 6 postes - De 2 à 6 unités intérieures

-

-

-

-

-

AOYG 36 LBLA5

AOYG 45 LBLA6

-

8 postes - De 2 à 8 unités intérieures

Boitier de répartition Séparateur

-

-

-

-

-

-

-

AOYG 45 LBT8

Remarques :

Modèles	REF	Puisance totale des unités intérieures connectées
Bi-splits : 2 UI raccordables	AOYG 14 LAC2	Entre 4 000 et 6 200 W
	AOYG 18 LAC2	Entre 4 000 et 7 000 W
Tri-splits : 2 à 3 UI raccordables	AOYG 18 LAT3	Entre 4 000 et 8 500 W
	AOYG 24 LAT3	Entre 4 000 et 10 500 W
Quadri-splits : 2 à 4 UI raccordables	AOYG 30 LAT4	Entre 7 900 et 14 400 W
5 postes : 2 à 5 UI raccordables	AOYG 36 LBLA5	Entre 7 500 et 15 500 W
6 postes : 2 à 6 UI raccordables	AOYG 45 LBLA6	Entre 9 500 et 18 000 W
8 postes : 2 à 8 UI raccordables	AOYG 45 LBT8	Entre 11 200 et 18 200 W

		Bi-splits		Tri-splits		Quadri-splits	5 postes	6 postes	8 postes
		AOYG 14LAC2	AOYG 18LAC2	AOYG 18LAT3	AOYG 24LAT3	AOYG 30LAT4	AOYG 36LBLA5	AOYG 45LBLA6	AOYG 45LBT8
Unitésextérierues
Puisance(W)	Froid	4 000	5 000	5 400	6 800	8 000	10 000	12 500	14 000
	Chaud	4 400	5 600	6 800	8 000	9 600	12 000	13 500	16 000

Unités interieures	BTU/h	W	Compatibilié
ASYG 7-9-12-14 LU	7 000	2 000	●	●	●	●	●	●	●	●
	9 000	2 500	●	●	●	●	●	●	●	●
	12 000	3 500	●	●	●	●	●	●	●	●
	14 000	4 200	—	●	●	●	●	●	●	●
ASYG 7-9-12-14 LMCE	7 000	2 000	●	●	●	●	●	●	●	●
	9 000	2 500	●	●	●	●	●	●	●	●
	12 000	3 500	●	●	●	●	●	●	●	●*
	14 000	4 200	—	●	●	●	●	●	●	●*
ASYG 18 LFC - ASYG 24 LFCC	18 000	5 000	—	—	—	●	●	●	●	●
	24 000	7 000	—	—	—	—	●	●	●	●
AGYG 9-12-14 LVC	9 000	2 500	—	●	●	●	●	●	●	●
	12 000	3 500	—	●	●	●	●	●	●	●
	14 000	4 000	—	—	●	●	●	●	●	●
AUYG 7-9 LVL AUYG 12-14-18 LVLBB	7 000	2 000	—	●	●	●	●	●	●	●
	9 000	2 500	—	●	●	●	●	●	●	●
	12 000	3 500	—	●	●	●	●	●	●	●
	14 000	4 000	—	—	●	●	●	●	●	●
	18 000	5 000	—	—	—	●	●	●	●	●
ABYG 14 LVT - ABYG 18 LVTB	14 000	4 000	—	—	●	●	●	●	●	●
	18 000	5 000	—	—	—	●	●	●	●	●
ARYG 7-9-12-14 LSL ARYG 18 LSL	7 000	2 000	—	●	●	●	●	●	●	●
	9 000	2 500	—	●	●	●	●	●	●	●
	12 000	3 500	—	●	●	●	●	●	●	●
	14 0 00	4 000	—	—	●	●	●	●	●	●
	18 000	5 000	—	—	—	●	●	●	●	●
ARYG 7-9 LLTR AYG 12-14 LLTB ARYG 18 LLTB	7 000	2 000	—	●	●	●	●	●	●	●
	9 000	2 500	—	●	●	●	●	●	●	●
	12 000	3 500	—	●	●	●	●	●	●	●
	14 0.00	4 000	—	—	●	●	●	●	●	●
	18 000	5 000	—	—	—	●	●	●	●	●

• Sur le modulo 8 postes, pour les combinaisons 12 + 14 + 14 et 14 + 14 + 14 , les modèles muraux LMCE ne sont pas compatibles.

Muraux Design LU Confort Plus

VERSION CHAUD SEUL

SELON MODELE

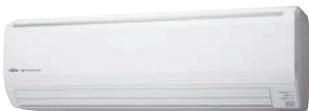

Muraux LU

PUISSANCE NÉCESSAIREPOUR VOTRE PROJET (W)		2 000	2 500	3 500	4 200
LIBELLÉ		ASYG 7 LU. UI	ASYG 9 LU. UI	ASYG 12 LU. UI	ASYG 14 LU. UI
Référence		852 007	852 009	852 012	852 014
FAMILLE		8310	8310	8310	8310
PRIX (€ H.T.)		649	727	790	957
Éco-participation (€ H.T.)		1,67	1,67	1,67	1,67
P. frigo. nominale	W	2 000	2 500	3 500	4 200
P. calo. nominale	W	3 000	3 200	4 000	5 400
Débit d'air (u. int.) PV / GV	m³/h	320 / 570	320 / 600	320 / 650	390 / 710
Pression acoustique (u. int.) PV / GV	dB(A)	21 / 35	21 / 36	21 / 37	25 / 41
Puisance acoustique (u.int.)	dB(A)	53	54	55	59
Dimensions (HxLxP)	mm	282 x 870 x 185	282 x 870 x 185	282 x 870 x 185	282 x 870 x 185
Poids	kg	9,5	9,5	9,5	9,5
Dia. liaison gaz	pouce	3/8"	3/8"	3/8"	1/2"
Dia. liaison liquide	pouce	1/4"	1/4"	1/4"	1/4"
Dia. évacuation des condensats u. int.	mm	16	16	16	16
OPTIONS DISponIBLESTÉLÉCOMMANDE FILAIRE
Prix (€ H.T.) + éco-part. (€ H.T.)	875 019	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM
		285 0,12	285 0,12	285 0,12	285 0,12
TÉLÉCOMMANDE FILAIRESIMPLIFIÉE
Prix (€ H.T.) + éco-part. (€ H.T.)	809 459	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM
		190 0,12	190 0,12	190 0,12	190 0,12
PLATINE INTERFACE
Prix (€ H.T.) + éco-part. (€ H.T.)	875 004	UTY-TWBXF-2	UTY-TWBXF-2	UTY-TWBXF-2	UTY-TWBXF-2
		222 0,12	222 0,12	222 0,12	222 0,12

Muraux LMCE Confort et LFC Confort

VERSION CHAUD SEUL

SELON MODELE

Muraux LMCE

PUISSANCE NÉCESSAIREPOUR VOTRE PROJET (W)		2 000	2 500	3 500	4 000	5 300	7 000
LIBELLÉ		ASYG 7 LMCE. UI	ASYG 9 LMCE. UI	ASYG 12 LMCE. UI	ASYG 14 LMCE. UI	ASYG 18 LFC. UI	ASYG 24 LFCC. UI
RÉFERENCE		873 074	873 075	873 076	873 077	852 318	873 024
FAMILLE		8310	8310	8310	8310	8320	8320
PRIX (€ H.T.)		521	585	639	784	972	1 402
Éco-participation (€ H.T.)		1,67	1,67	1,67	1,67	1,67	1,67
P. frigo. nominale	W	2 000	2 500	3 400	4 000	5 300	7 000
P. calo. nominale	W	3 000	3 200	4 000	5 000	5 900	7 900
Débit d'air (u. int.) PV / GV	m3/h	310 / 560	310 / 600	310 / 660	360 / 730	550 / 900	620 / 1120
Pression acoustique (u. int.) PV / GV	dB(A)	21 / 36	21 / 37	21 / 40	25 / 42	25 / 43	33 / 49
Puisance acoustique (u.int.)	dB(A)	51	52	54	56	58	64
Dimensions (HxLxP)	mm	270 x 870 x 204	270 x 870 x 204	270 x 870 x 204	270 x 870 x 204	320 x 998 x 238	320 x 998 x 238
Poids	kg	8,5	8,5	8,5	8,5	14	14
Dia. liaison gaz	pouce	3/8"	3/8"	3/8"	1/2"	1/2"	5/8"
Dia. liaison liquide	pouce	1/4"	1/4"	1/4"	1/4"	1/4"	1/4"
Dia. évacuation des condensats u. int.	mm	16	16	16	16	16	16

OPTIONS DISponIBLES

TÉLECOMMANDE FILAIRE	875 019	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM
Prix (€ H.T.) + éco-part. (€ H.T.)		285 0,12	285 0,12	285 0,12	285 0,12	285 0,12	285 0,12
TÉLECOMMANDE FILAIRE SIMPLIFIÉE	809 459	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM
Prix (€ H.T.) + éco-part. (€ H.T.)		190 0,12	190 0,12	190 0,12	190 0,12	190 0,12	190 0,12
PLATINE INTERFACE	875 022	UTY-XCBXZ2-2	UTY-XCBXZ2-2	UTY-XCBXZ2-2	UTY-XCBXZ2-2	non nécessaire	non nécessaire
Prix (€ H.T.) + éco-part. (€ H.T.)		222 0,12	222 0,12	222 0,12	222 0,12	-	-

Consoles compactes Confort et Consoles/Plafonniers Confort

VERSION CHAUD SEUL
SELON MODELE

Consoles compactes
Consoles/Plafonniers

PUISSANCE NÉCESSAIREPOUR VOTRE PROJET (W)LIBELLÉRÉFERENCEFAMILLEPRIX (€ H.T.)Éco-participation (€ H.T.)		2 600	3 500	4 100	4 100	5 300
		AGYG 9 LVC. UI	AGYG 12 LVC. UI	AGYG 14 LVC. UI	ABYG 14 LVT. UI	ABYG 18 LVTB. UI
		854 709	854 712	854 714	855 014	873 118
		8350	8350	8350	8350	8350
		1 234	1 305	1 464	1 208	1 279
		1,67	1,67	1,67	1,67	1,67
P. frigo. nominale	W	2 600	3 500	4 100	4 100	5 300
P. calo. nominale	W	3 000	4 000	4 800	4 800	5 900
Débit d'air (u. int.) PV / GV	m³/h	270 / 530	270 / 600	270 / 650	480 / 640	500 / 780
Pression acoustique (u. int.) PV / GV	dB(A)	22 / 39	22 / 42	22 / 44	29 / 36	32 / 41
Puisance acoustique (u.int.)	dB(A)	52	55	56	51	55
Dimensions (HxLxP)	mm	600 x 740 x 200	600 x 740 x 200	600 x 740 x 200	199 x 990 x 655(2)	199 x 990 x 655(2)
Poids	kg	14	14	14	27	27
Dia. liaison gaz	pouce	3/8"	3/8"	1/2"	1/2"	1/2"
Dia. liaison liquide	pouce	1/4"	1/4"	1/4"	1/4"	1/4"
Dia. évacuation des condensats u. int.	mm	16	16	16	32(1)	32(1)

(1) Avec accessoire fourni. (2) En position plafonnier.

OPTIONS DISponibles

TÉLECOMMANDE FILAIRE	875 019	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM
Prix [€ H.T.] + éco-part. [€ H.T.]		285 0,12	285 0,12	285 0,12	285 0,12	285 0,12
TÉLECOMMANDE FILAIRE SIMPLIFIÉE	809 459	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM
Prix [€ H.T.] + éco-part. [€ H.T.]		190 0,12	190 0,12	190 0,12	190 0,12	190 0,12

Cassettes 600 x 600 Confort

VERSION CHAUD SEUL

SELEN MODELE

Cassettes 600 x 600

PUISSANCE NÉCESSAIREPOUR VOTRE PROJET (W)		2 100	2 600	3 500	4 100	5 300
LIBELLÉ		AUYG 7 LVL. UI	AUYG 9 LVL. UI	AUYG 12 LVLBB. UI	AUYG 14 LVLBB. UI	AUYG18 LVLBB. UI
RÉFERENCE		858 507	858 509	873 312	873 314	873 318
FAMILLE		8370	8370	8370	8370	8370
PRIX (€ H.T.)		1 290	1 359	1 591	1 794	1 945
Éco-participation (€ H.T.)		0,84	0,84	0,84	0,84	0,84
P. frigo. nominale	W	2 100	2 600	3 500	4 100	5 300
P. calo. nominale	W	2 400	3 000	4 000	4 800	5 900
Débit d'air (u. int.) PV / GV	m3/h	390 / 540	390 / 540	410 / 610	430 / 700	450 / 800
Pression acoustique (u. int.) PV / GV	dB(A)	27 / 33	27 / 33	28 / 37	29 / 40	29 / 42
Puisance acoustique (u.int.)	dB(A)	46	46	49	52	54
Dimensions (HxLxP)	mm	245 x 570 x 570	245 x 570 x 570	245 x 570 x 570	245 x 570 x 570	245 x 570 x 570
Poids	kg	18	18	18	18	18
Dia. liaison gaz	pouce	3/8"	3/8"	3/8"	1/2"	1/2"
Dia. liaison liquide	pouce	1/4"	1/4"	1/4"	1/4"	1/4"
Dia. évacuation des condensats u. int.	mm	32*	32*	32*	32*	32*

• Avec accessoire fourni.

OPTIONS DISponIBLES

TÉLÉCOMMANDE FILAIRE	875 019	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM
Prix (€ H.T.) + éco-part. (€ H.T.)		285 0,12	285 0,12	285 0,12	285 0,12	285 0,12
TÉLÉCOMMANDE FILAIRE SIMPLIFIÉE	809 459	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM
Prix (€ H.T.) + éco-part. (€ H.T.)		190 0,12	190 0,12	190 0,12	190 0,12	190 0,12
KIT AIR NEUF	809 372	UTZ-VXAA	UTZ-VXAA	UTZ-VXAA	UTZ-VXAA	UTZ-VXAA
Prix (€ H.T.) + éco-part. (€ H.T.)		495	495	495	495	495

COMPOSITION DES ENSEMBLES D'UNITS INTÉRIEURES

UNITÉ INTÉRIEURE	AUYG 7 LVL.AUI		AUYG 9 LVL.AUI		AUYG 12 LVL.BUI		AUYG 14 LVL.BUI		AUYG 18 LVL.BUI
Référence - famille	858 607	8370	858 609	8370	873 212	8370	873 214	8370	873 218	8370
Prix (€ H.T.) + éco-part. (€ H.T.)	1 137	0,84	1 206	0,84	1 438	0,84	1 641	0,84	1 792	0,84
FACADE	UTG-UFYD-W		UTG-UFYD-W		UTG-UFYD-W		UTG-UFYD-W		UTG-UFYD-W
Référence - famille	857 012	8380	857 012	8380	857 012	8380	857 012	8380	857 012	8380
Prix (€ H.T.)	153		153		153		153		153
ENsemble	AUYG 7 LVL.II		AUYG 9 LVL.II		AUYG 12 LVLBB.II		AUYG 14 LVLBB.II		AUYG18 LVLBB.II
Référence - famille	858 507	8370	858 509	8370	873 312	8370	873 314	8370	873 318	8370
Prix (€ H.T.) + éco-part. (€ H.T.)	1 290	0,84	1 359	0,84	1 591	0,84	1 794	0,84	1 945	0,84

Gainables compacts Comfort

Pompe de releavage intégrée

Nous consulter

VERSION CHAUD SEUL
SELON MODELE

PUISSANCE NÉCESSAIREPOUR VOTRE PROJET (W)		2 100	2 600	3 500	4 100	5 300
LIBELLÉ		ARYG 7 LLT. UI	ARYG 9 LLT. UI	ARYG 12 LLTB. UI	ARYG 14 LLTB. UI	ARYG 18 LLTB. UI
RÉFERENCE		850 007	850 009	873 412	873 414	873 418
FAMILLE		8390	8390	8390	8390	8390
PRIX (€ H.T.)		996	1 105	1 212	1 305	1 331
Éco-participation (€ H.T.)		1,67	1,67	1,67	1,67	1,67
P. frigo. nominale	W	2 100	2 600	3 500	4 100	5 300
P. calo. nominale	W	2 400	3 000	4 000	4 800	5 900
Zone d'exploitation (u.int.)	m3/h	440 / 550	450 / 600	480 / 650	480 / 800	750 / 940
Pression acoustique (u. int.) PV / GV	dB(A)	24 / 28	25 / 28	26 / 29	26 / 32	27 / 32
Puisance acoustique (u.int.)	dB(A)	57	57	58	60	58
Dimensions (HxLxP)	mm	198 x 700 x 620	198 x 700 x 620	198 x 700 x 620	198 x 700 x 620	198 x 900 x 620
Pression maxi. disponible	Pa	90	90	90	90	90
Poids	kg	18	19	19	19	23
Dia. liaison gaz	pouce	3/8"	3/8"	3/8"	1/2"	1/2"
Dia. liaison liquide	pouce	1/4"	1/4"	1/4"	1/4"	1/4"
Dia. évacuation des condensats u. int.	mm	32*	32*	32*	32*	32*

• Avec accessoire fourni.

OPTIONS DISponIBLES

TÉLÉCOMMANDE FILAIRE	875 019	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM
Prix (€ H.T.) + éco-part. (€ H.T.)		285 0,12	285 0,12	285 0,12	285 0,12	285 0,12
TÉLÉCOMMANDE FILAIRE SIMPLIFIÉE	809 459	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM
Prix (€ H.T.) + éco-part. (€ H.T.)		190 0,12	190 0,12	190 0,12	190 0,12	190 0,12
TÉLÉCOMMANDE INFRA-ROUGE	809 457	UTY-LRHYM	UTY-LRHYM	UTY-LRHYM	UTY-LRHYM	UTY-LRHYM
Prix (€ H.T.) + éco-part. (€ H.T.)		372 0,12	372 0,12	372 0,12	372 0,12	372 0,12

Micro-gainables Confort

Pompe de releavage intégrée

Nous consulter

VERSION CHAUD SEUL
SELON MODELE

PUISSANCE NÉCESSAIREPOUR VOTRE PROJET (W)LIBELLÉ		2 100	2 600	3 500	4 100	5 300
		ARYG 7 LSL. UI	ARYG 9 LSL. UI	ARYG 12 LSL. UI	ARYG 14 LSL. UI	ARYG 18 LSL. UI
RÉFERENCE		873 086	873 087	873 088	873 089	873 090
FAMILLE		8390	8390	8390	8390	8390
PRIX (€ H.T.)		945	1 050	1 151	1 238	1 265
Éco-participation (€ H.T.)		1,67	1,67	1,67	1,67	1,67
P. frigo. nominale	W	2 100	2 600	3 500	4 100	5 300
P. calo. nominale	W	2 400	3 000	4 000	4 800	5 900
Zone d'exploitation (u.int.)	m3/h	440 / 550	450 / 600	480 / 650	480 / 800	750 / 940
Pression acoustique (u. int.) PV / GV	dB(A)	24 / 28	25 / 28	26 / 29	26 / 32	29 / 32
Puisance acoustique (u.int.)	dB(A)	57	57	58	60	58
Dimensions (HxLxP)	mm	198 x 700 x 450	198 x 700 x 450	198 x 700 x 450	198 x 700 x 450	198 x 900 x 450
Pression maxi. disponible	Pa	30	30	30	50	50
Poids	kg	17	17	18	18	22
Dia. liaison gaz	pouce	3/8"	3/8"	3/8"	1/2"	1/2"
Dia. liaison liquide	pouce	1/4"	1/4"	1/4"	1/4"	1/4"
Dia. évacuation des condensats u. int.	mm	32*	32*	32*	32*	32*

• Avec accessoire fourni.

OPTIONS DISponIBLES

TÉLÉCOMMANDE FILAIRE	875 019	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM	UTY-RVNYM
Prix [€ H.T.] + éco-part. (€ H.T.)		285 0,12	285 0,12	285 0,12	285 0,12	285 0,12
TÉLÉCOMMANDE FILAIRE SIMPLIFIÉE	809 459	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM	UTY-RSNYM
Prix [€ H.T.] + éco-part. (€ H.T.)		190 0,12	190 0,12	190 0,12	190 0,12	190 0,12
TÉLÉCOMMANDE INFRA-ROUGE	875 047	UTY-LBTYM	UTY-LBTYM	UTY-LBTYM	UTY-LBTYM	UTY-LBTYM
Prix [€ H.T.] + éco-part. (€ H.T.)		385 0,12	385 0,12	385 0,12	385 0,12	385 0,12
