ASYG 14 LMC ENSEMBLE CLIMATISATION REVERSIBLE MONO SPLIT - Climatiseur réversible mono split ATLANTIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Climatiseur réversible mono split
Capacité de refroidissement	3,5 kW
Capacité de chauffage	4,0 kW
Alimentation électrique	230 V / 1 phase / 50 Hz
Dimensions unité intérieure	800 x 290 x 200 mm
Dimensions unité extérieure	800 x 600 x 300 mm
Poids unité intérieure	8 kg
Poids unité extérieure	30 kg
Type de fluide frigorigène	R32
Niveau sonore unité intérieure	20 à 40 dB(A)
Niveau sonore unité extérieure	50 dB(A)
Fonctions principales	Refroidissement, chauffage, déshumidification, ventilation
Entretien et nettoyage	Filtres à nettoyer régulièrement, vérification annuelle par un professionnel recommandée
Pièces détachées et réparabilité	Disponibilité des pièces détachées selon le réseau de distribution
Garantie	2 ans sur pièces, 5 ans sur le compresseur
Consommation énergétique	Classe énergétique A++ en refroidissement, A+ en chauffage
Compatibilités	Compatible avec les systèmes de contrôle à distance et les thermostats intelligents

FOIRE AUX QUESTIONS - ASYG 14 LMC ENSEMBLE CLIMATISATION REVERSIBLE MONO SPLIT ATLANTIC

Quel est le niveau sonore de l'ATLANTIC ASYG 14 LMC ?

Le niveau sonore en mode silencieux est de 21 dB, tandis qu'en mode maximum il peut atteindre jusqu'à 43 dB.

Quelle est la capacité de refroidissement de l'ATLANTIC ASYG 14 LMC ?

La capacité de refroidissement est de 4,0 kW.

Comment régler la température de l'appareil ?

Vous pouvez régler la température à l'aide de la télécommande fournie, en sélectionnant la température souhaitée entre 16 °C et 31 °C.

Quelle est la consommation énergétique de l'ATLANTIC ASYG 14 LMC ?

L'ATLANTIC ASYG 14 LMC a un coefficient de performance (COP) de 4,0, ce qui indique une consommation énergétique efficace.

Est-ce que l'unité extérieure est bruyante ?

L'unité extérieure a un niveau sonore de 53 dB, ce qui est considéré comme acceptable pour une utilisation résidentielle.

Comment effectuer l'entretien de l'appareil ?

Il est recommandé de nettoyer les filtres tous les 3 mois et de faire vérifier l'appareil par un professionnel au moins une fois par an.

L'ATLANTIC ASYG 14 LMC peut-il fonctionner en mode chauffage ?

Oui, l'ATLANTIC ASYG 14 LMC est un climatiseur réversible, ce qui signifie qu'il peut également fonctionner en mode chauffage.

Quelle est la surface recommandée pour cet appareil ?

L'ATLANTIC ASYG 14 LMC est recommandé pour des surfaces allant jusqu'à 50 m², en fonction de l'isolation de la pièce.

Comment puis-je installer l'unité intérieure ?

L'installation doit être effectuée par un professionnel qualifié pour garantir le bon fonctionnement et la sécurité de l'appareil.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est bien alimenté en électricité, que le disjoncteur n'est pas déclenché et que la télécommande fonctionne correctement. Si le problème persiste, contactez un technicien.

MODE D'EMPLOI ASYG 14 LMC ENSEMBLE CLIMATISATION REVERSIBLE MONO SPLIT ATLANTIC

• Avant d'utiliser l'appareil, veuillez dire attentivement ces "PRECAUTIONS" et respecter les conditions d'utilisation.
• Les instructions de cette partie du feuillet ont toutes trait à la sécurité ; veiliez à respecter les conditions d'utilisation.
• Dans ces instructions, les mentions "DANGER", "AVERTISSEMENT" et "ATTENTION" ont les significations suivantes :

DANGER!	Ce symbole signale toute procédure qui, si elle est exécutée de manière incorrecte, risque fortement de provoquer de graves blessures, voire la mort de l'utilisateur ou du technicien de maintenance.
AVERTISSEMENT!	Ce symbole signale toute procédure qui, si elle est exécutée de manière incorrecte, peut pro- voquer de graves blessures, voire la mort de l'utilisateur ou du technicien de maintenance.
ATTENTION!	Ce symbole signale toute procédure qui, si elle est exécutée de manière incorrecte, peut éven- tuellesment provoquer des blessures corporelles à l'utilisateur et/ou des dégâts matériels.

DANGER！

N'essayez pas d'instructor ce climatiseur vous-même.
- Ce climatiseur ne contient aucune piece dont l'entretien est à charge de l'utilisateur. Pour les réparations, adressez-vous toujours à un technicien de service/agréé.
- En cas de déménagement, faites appel à un technicien de service agréé pour débrancher et installer le climatisationur.
Ne vous refroidisse pas en restant plusieurs heures dans le courant d'air frais.
N'introduise pas vos doigs ou des objets dans l'orifice de sortie ou la grille d'admission.
- Ne démarrez et/ou n'arrêtez pas le climatiseur en débranchant le cordon d'alimentation.
Veillez à ne pas endommager le cordon d'alimentation.
- En cas de défaillance (odeur de brûlé, etc.), mettez immédiatement l'appareil hors tension, coupez l'alimentation électrique via le disjoncteur et contactez un centre de réparation agrée.
- En cas de fuite de réfrigerant, éloignez-le des flammes ou des substances inflammables. (contactez un technicien de service/agréé)
- Si le cordon d'alimentation de l'appareil est endommagé, il doit être remplace uniquement par un techni-cien de service agréé car des outils spéciaux et un cordon spécifique sont nécessaires.

ATTENTION!

• Ventilez de temps à autre pendant l'utilisation.
  N'orientez pas le flux d'air vers des feuels ouverts ou des apparciels de chauffage.
  N'escaladez pas le climatiseur. Ne placez pas d'objets dessus.
• Ne suspendez pas d'objets à l'unité interieure.
• Ne posez pas de vases de fleurs ou de recipients d'eau au-dessus des climatiseurs.
  N'exposez pas le climatiseur directement à l'eau.
• Ne faites pas fonctionner le climatiseur avec les mains mouillées.
• Ne tirez pas sur le cordon d'alimentation.
  Si vous n'utilise pas l'unité interieure pendant une période prolongée, coupez l'alimentation.
  Vérifiez l' état du socle d'installation pour voir s'il n'est pas endommagé.
• Ne placez pas d'animaux ou de plantes sur la trajectory du flux d'air.
  Ne buvez pas I'eau de vidange du climatiseur.
  N'utilise pas le climatiser dans des installations d'entroposage d'aliments, de plantes ou d'animaux, de matériel de précision ou d'oeuvres d'art.
• Les vannes peuvent devenir chaudes pendant le chauffage; manipuez-les avec précaution.
  N'exerce pas de forte pression sur les ailettes du radiateur.
• Ne faites fonctionner le climatiseur que lorsque les filtres à air sont installés.
• N'obstruez et ne couvrez ni la grille d'admission ni l'orifice de sortie.
  Assurez-vous que tous les équipements électroniques se trouvent au moins à 1 m de distance des unités interieure et extérieure.
• Évitez d'installer le climatisationur à proximé d'un feu ouvert ou d'autres apparéils de chauffage.
• Installez les unités interieure et extérieure hors de portée des enfants.
  N'utilisez pas de gaz inflammables à proximé du climatiseur.
• Cet apparéil ne doit pas être utilisé par des personnes (y compris des enfants) dont les capacité physiques, sensoriétles ou mentalles sont réduites, ou sans expérience et connaissances spécifiques, sauf sous la surveillance ou les instructions d'utilisation de l' apparéil d'une personne responsable de leur sécurité. Les enfants doivent être surveillés afin d'éviter qu'ils ne jouent avec l' apparéil.

■ Fonction d'économie d'énergie et de comport

INVERSEUR

Lors de la mise en fonctionnement, une grande quantité de courant est nécessaire pour amener rapidement la température de la pierce à la température souhaitiée. Ensuite, l'appareil commute automatiquement sur un réglage à faible consommation électrique pour un fonctionnement économique et comfortable.

FONCTIONNEMENT EN MODE ECONOMIQUE

Lorsque le mode de fonctionnement ECONOMIQUE est activé, la température ambiente est légèrement supérieure à la température définie en mode Refroidissement et inférieure à la température définie en mode Chauffage. Le mode ÉCONOMIQUE permet donc d'économiser plus d'énergie que le mode normal.

FLUX D'AIR HORIZONTAL : REFROIDISSEMENT/FLUX D'AIR VERS LE BAS : CHAUFFAGE

Pour le refroidissement, utilisez le flux d'air horizontal afin que l'air frais ne soit pas directement dirigé sur les occupants de la pierce. Pour le chauffage, utilisez le flux d'air dirigé vers le bas pour envoyer un air chaud et puissant vers le sol et creator un environnement comfortable.

FLUX D'AIR OMNIDIRECTIONNEL (FONCTIONNEMENT OSCILLANT)

Une commande en 3 dimensions du balayage de la direction de l'air est possible grâce à la double utilisation du balayage HAUT/BAS et GAUCHE/DROITE de la direction de l'air. comme les volets de direction de l'air HAUT/BAS fonctionnement automatiquement selon le mode de fonctionnement de l'appareil, il est possible de régler la direction de l'air en selon le mode de fonctionnement.

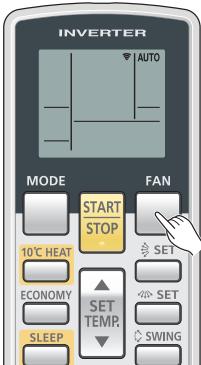

FONCTIONNEMENT SUPER QUIET (SUPER SILENCIEUX)

Lorsque le bouton FAN (VENTILATION) est utilisé pour sélectionner QUIET (SILENCIEUX), l'appareil devient super-silencieux; le passage de l'air est réduit pour fournir un fonctionnement plus silencieux.

CHANGEMENT AUTOMATIQUE

Le mode de fonctionnement (refroidissement, déshumidification, chauffage) commute automatiquement afin de maintainir la température régée, et celle-ci est maintainue constante à tout moment.

FONCTIONNEMENT EN CHAUFFAGE 10^

Il est possible de prendre la température ambiente à 10^ de manière à éviter une chute de température trop importante.

■ Fonction pratique

MINUTERIE À PROGRAMMATION

La minuterie à programmation vous permet de regrouper en une seule série les fonctionnements par minuterie Marche et minuterie Arrêt. Cette série peut concerner un passage de la minuterie Arrêt à la minuterie Marche, ou de la minuterie Marche à la minuterie Arrêt, sur une période de 24 heures.

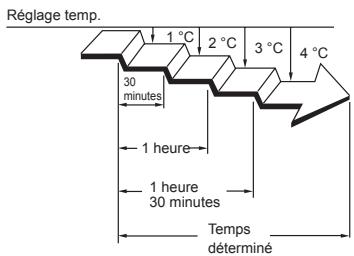

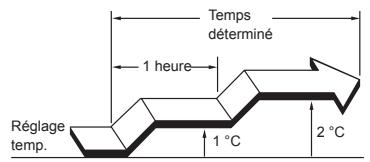

MINUTERIE DE MISE EN VEILLE

Lorsque la touche SLEEP est définie en mode chauffage, le réglage du thermostat du climatiseur diminue progressivement pendant la période de fonctionnement. En mode refroidissement ou déshumidification, le réglage du thermostat augmente progressivement pendant la période de fonctionnement. Une fois le temps défini atteint, l'appareil s'était automatiquelement.

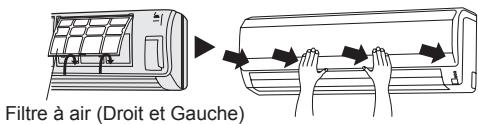

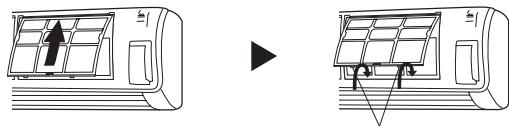

■ Fonction de nettoyage

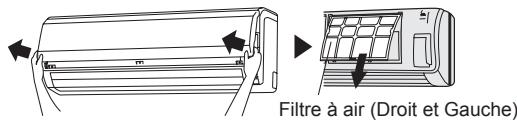

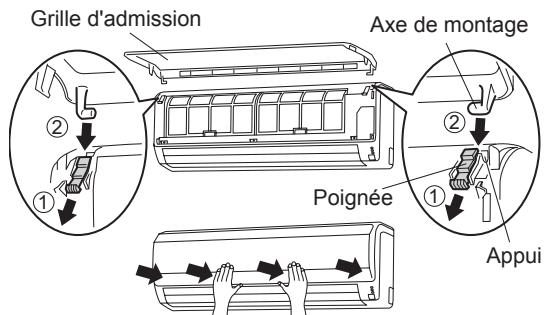

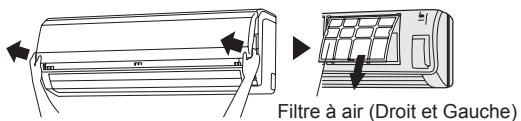

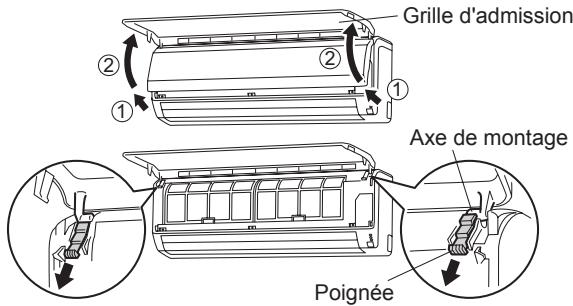

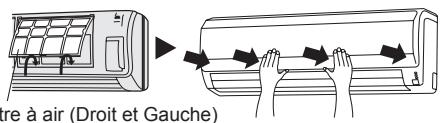

La grille d'admission de l'unité interieure peut être retiree pour faciliter le nettoyage et I'entretien.

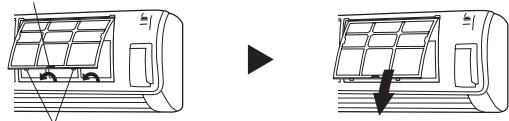

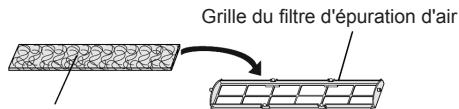

FILTRES RÉSISTANT AUX MOISISSURES

Le FILTRE À AIR a été traité afin de résister au développement des moisissures, ce qui permet une utilisation plus propre et facilité l'entretien.

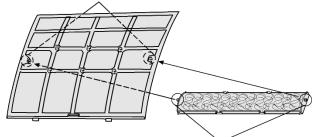

FILTRE DE NETTOYAGE D'AIR À LA CATÉCHINE (POLYPHENOLS)

Le filtré de nettoyage d'air à la catéchine (polyphenols) utilise de l'électricité statique pour épurer l'air des fines particules et de la poussière, comme la fumée de tabac et le pollen des plantes, qui sont trop petites pour être visibles. Le filtré contient de la catéchine qui permet de lutter efficacement contre plusieurs bacteriés enuttant fin à la croissance de celles absorbées par le filtré. Une fois le filtré de nettoyage d'air installé, la quantité d'air produit diminue et réduit ainsi légèrement les performances de l'unité interieure.

FILTRE DÉSODORISANT D'IONS NÉGATIFS D'AIR

Il se compose de super micro particules de céramique pouvant produit des ions négatifs d'air dont l'effet désodorisant et le pouvoir d'absorption contribuient à atténuer l'odeur désagréable à la maison.

■ Telecommande

TELECOMMANDE SANS FIL

La télécommande sans fil permet de commander facilement le fonctionnement du climatiseur.

TELECOMMANDE FILAIRE (EN OPTION)

Voupeuvezutiliser la telecommandefilaire en option.Lorsqueyouutilisezune telecommande,lespoints suivants sontdiffereentsde l'utilisationd'une telecommandesans fil.

[fonctions supplémentaires pour les télécommandes filaires]
- Minuterie hebdomadaire
- Minuterie de rétablissement de la température

Et vous pouvez utiliser simultanément une télécommande filaire et une télécommande sans fil. (Mais les fonctions sont limitées.)

Lorsque you utilisez les fonctions limitées sur la télécommande, un bip est émis ; les témoins OPERATION, TIMER et le 3e témoin de l'appareil interieur clignotent.

[fonctions limiteauxtelecommandes sans fil]

FONCTIONNEMENT EN CHAUFFAGE 10^
- MINUTERIE (minuterie MARCHE, minuterie ARRÉT et minuterie par programmation)
- MINUTERIE DE MISE EN VEILLE

Fig. 1

Fig. 5

Fig. 6
Pour faciliter les explications, l'illustration jointe a ete realizede maniere a montrer tous les voyants possibles. Toutefois, en fonctionnement reel, l'affichage n'indiquera que les voyageants correspondant au fonctionnement en cours.

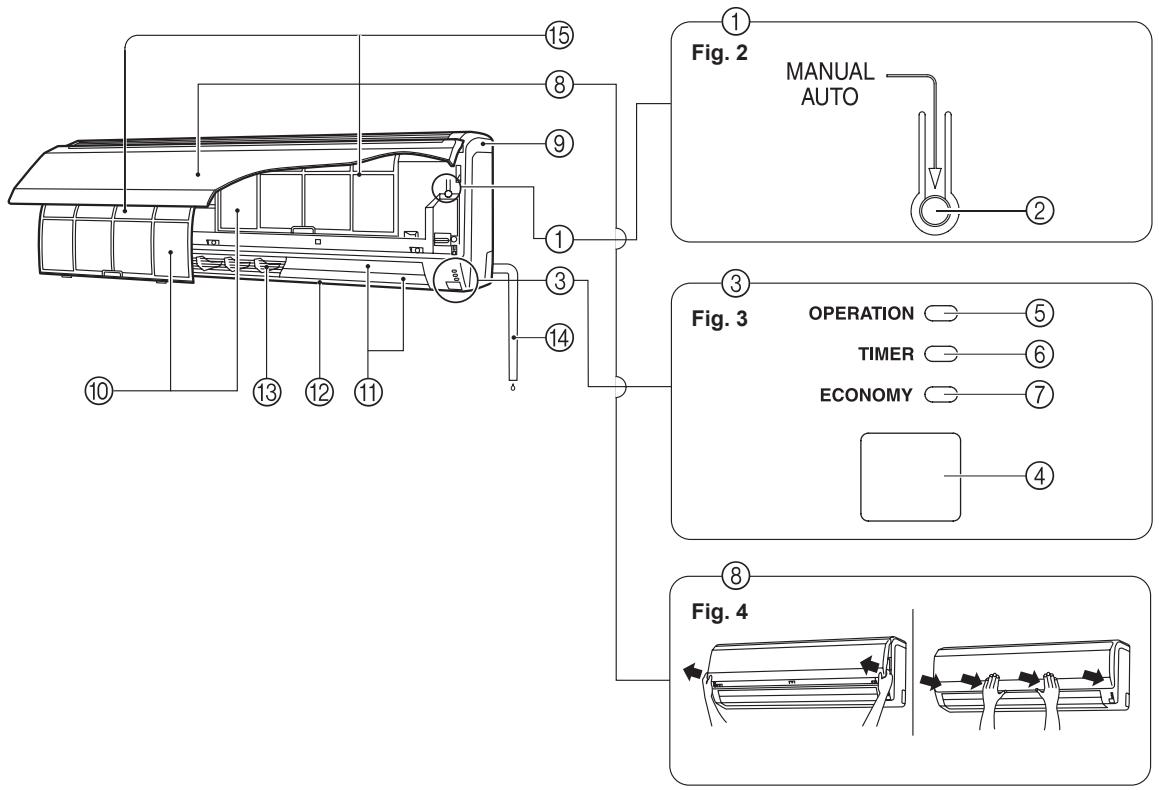

Fig. 1 Unité interieure

① Panneau des commandes (Fig. 2)

② Touche MANUAL AUTO

• Si vous maintainez le bouton MANUAL AUTO (MANUEL-AUTOMATIQUE) enforcé pendant plus de 10 secondes, le système de refroidissement force se déclenché.
  Le système de refroidissement force est utilisé au moment de l'installation. Pour le personnel agréé uniquement.
  Si le système de refroidissement force se déclènche par hasard, appuyez sur la touche START/STOP (Marche/Arrêt) pour l'arrêté.
• Appuyez sur la touche en regard de FILTER INDICATOR RESET (RéINITIALISATION VOYANT FiltRE).

③ Voyant (Fig. 3)

④ Récepteur du signal de télécommande

⑤ Témoin FONCTIONNEMENT (vert)

⑥ Témoin MINUTERIE (orange)

• Si le témoin TIMER (Minuterie) clignote lorsque la minuterie fonctionne, cela indique une panne du réglage de la minuterie (Voir Page 18 Redémarrage automatique).

⑦ Témoin ECONOMY (Économie) (vert)

Le témoin ECONOMY (ÉCONOMIE) s'allume lorsque ECONOMY OPERATION (FONCTIONNEMENT ÉCONOMIQUE) et 10 °C HEAT OPERATION (CHAUFFAGE 10 °C) sont actifs.

⑧ GRILLE D'ADMISSION (Fig.4)

(9) Panneau avant

10 Filtre à air

① Volet de direction du flux d'air

⑫ Diffuseur

⑫ Volet droite-gauche (derrière le volet de direction du flux d'air)

14 Tuyau de vidange

15 Filtre à air

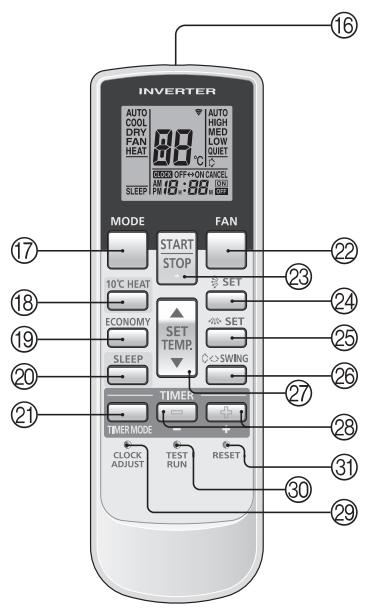

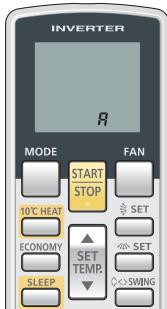

Fig. 5 Télecommande

16 Emetteur de signaux

⑦ Touche MODE

18 10^ Touche HEAT (CHAUFFAGE)

19 Touche ECONOMY (ECONOMIE)

② Touche SLEEP (VEILLE)

② Touche TIMER MODE (MODE MINUTERIE)

② Touche FAN (VENTILATEUR)

② Touche START/STOP (MARCHE/ARRET)

② Touche SET (RéGLAGE) (Vertical)

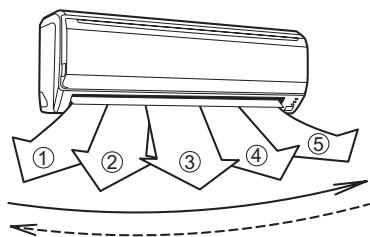

Touche SET (RéGLAGE) (Horizontal)

⑥ Touche SWING (OSCILLATION)

⑦ Touche SET TEMP (RÉGLAGE TEMP.) (▲/▼)

© Touche TIMER SET (RéGLAGE DE LA MINUTERIE) (+1 / -2)

© Touche CLOCK ADJUST (RéGLAGE HORLOGE)

③ Touche TEST RUN (ESSAI DE FONCTIONNEMENT)

• Cette touche est utilisé lors de l'installation du climatiseur et ne sera pas utilisé en temps normal car le thermostat de l'unité interieure pourrait alors fonctionner de façon incorrecte.
• Si cette touche est actionnée en fonctionnement normal, l'unité interieure passera en mode de test ; le témoin de fonctionnement de l'unité interieure et le témoin de minuterie commence-ront alors a clignoter de façon simultanée.
  Pour arrêté le mode de test, appuyez sur la touche START/STOP (Marche/Arrêt) pour arrêté le climatisationur.

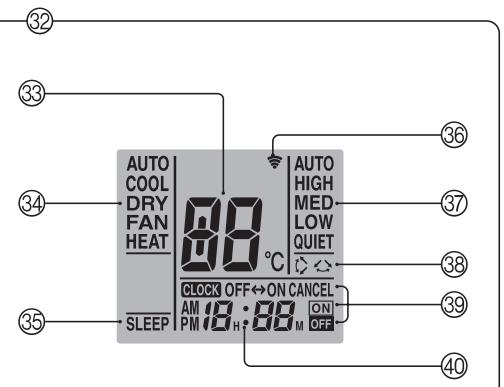

念 Affichage de la tempéature SET (RéGLée)

34 Affichage du Mode de fonctionnement

Affichage de SLEEP TIMER (MINUTERIE DE MISE EN VEILLE)

Indicateur de l'émetteur

⑦ Affichage de la Vitesse du ventilateur

⑧ Affichage SWING (OSCILLATION)

39 Affichage du mode Minuterie

40 Affichage de l'heure

Mise sous tension

1 Mettez le disjoncteur en position Marche

Mise en place des piles (AAA/R03/LR03 × 2)

1 Appuyez sur le couvercle du compartment des piles à l'arrière et faites-le coulisser pour l'ouvrir. Faites-le couisser dans le sens de la flèche tout en appuyant sur le symbole

2 Insérez les piles.

Veillez a respecter les polarités des piles ( /)

3 Fermez le couvercle du compartment des piles.

Réglage de l'heure

1 Appuyez sur la touche CLOCK ADJUST (RéGLAGE HORLOGE) (Fig. 5 ©).

Utilisez la pointe d'un stylo ou un autre petit objet pour appuyer sur la touche.

2 Utilisez les touches TIMER SET (RéGLAGE DE LA MINUTERIE) (+ / -) (Fig. 5 ⑧) pour régler l'horloge à l'heure actuelle.

Touche + : permet d'avancer l'heure.

Touchec:permet dereculer l'heure.

(À chaque pression sur les touches, l'heure avance/recule par incréments de 1 minute. Pour changer l'heure rapidement par incréments de 10 minutes, maintenez les touches enforcées.)

3 Appuyez de nouveau sur la touche CLOCK ADJUST (REGLAGE HORLOGE) (Fig. 5 29).

Le réglage de l'heure est ainsi terminé et l'horloge démarre.

Utilisation de la télécommande

• La télécommande doit être pointée vers le récepteur (Fig.3 ④) pour fonctionner correctement.
• Portée : 7 m environ.
• Lorsqu'un signal est correctement reçu par le climatiseur, un bip est émis.
• Sieldom, it is the best way to get a good look at a movie.

Support de télécommande

Fixez le support.

② Réglez la télécommande.

Faire glisser vers le haut
Retirer
③ Retirez la télécommande (pour la porter).

ATTENTION!

Veillez à ce que les enfants n'avent pas accidentellement les piles.
- Si vous n'utilise pas la télécommande pendant une période prolongée, retirez les piles afin d'éviter les fuites et d'eventuels dommages.
En cas de contact du liquide s'échéappant des piles avec la peau, les yeux ou la bouche, rincez-les abondamment à l'eau et consultez votre médecin.
- Les piles déchéguées doivent être immédiatement retirees et mises au rebut, soit dans un contèur de collecte des piles soit auprès d'un organisme de prise en charge approprié.
N'essayez pas de recharger des piles à plat.

N'associez jamais des piles neuves et usagées ni des piles de types différents. En cas d'utilisation normale, les piles ont une durée de vie d'environ 1 an. Si la portée de la télécommande diminue sensiblement, remplacez les piles et appuyez sur la touche RESET (Réinitialisation) avec la pointe d'un stylo ou d'un autre petit object.

Sélection du mode de fonctionnement

1 Appuyez sur la touche START/STOP (MARCHE/ARRÉT) (Fig.5 23).

Le témoin (vert) de fonctionnement (OPERATION) de l'unité intérieure (Fig. 3 ⑤) s'allume. Le climatiseur se met en marche.

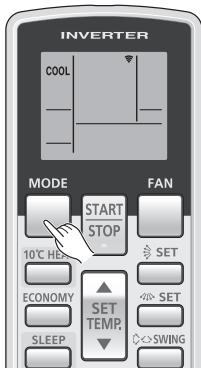

2 Appuyez sur la touche MODE (Fig.5 ⑦) pour sélectionner le mode youlu.

À chaque pression de la touche, le mode change dans l'ordre suivant :

Environ 3 secondes plus tard, l'affichage complet reapparait.

Réglage du thermostat

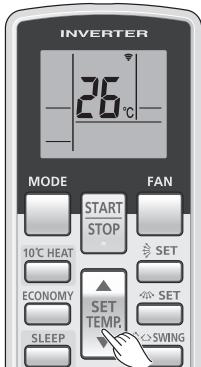

Appuyez sur la touche SET TEMP (RéGLAGE TEMP.) (Fig. 5 ②).

Touche : appuyez pour augmenter le réglage du thermostat.

Touché : appuyez pour abaiser le réglage du thermostat.

- Plage de réglage du thermostat :

AUTO 18-30°C

Chauffage 16-30°C

Refroidissement/Deshumidification. 18 - 30 °C

Le thermostat ne peut pas etre utilise pour regler la temperture ambiente en mode FAN (VENTILATEUR) (la temperature n'apparait pas sur I'ecran de la telecommande).

Environ 3 secondes plus tard, l'affichage complet reapparait.

Le réglage du thermostat est une valeur standard et peut être légarement différent de la température réelle de la pierce.

Réglage de la vitesse du ventilateur

Appuyez sur la touche FAN (VENTILATEUR) (Fig. 5 ②).

À chaque pression de la touche, la vitesse du ventilateur change dans l'ordre suivant :

Environ 3 secondes plus tard, l'affichage complet reapparait.

Lors d'un réglage sur AUTO :

Chauffage: Le ventilateur fonctionne de manière à faire circuler de manière opti-male l'air rechauffé.

Cependant, le ventilateur fonctionne à très faible vitesse lorsque la température de l'air émis par l'unité interieure est BASSE.

Réfroidissement : À mesure que la température de la pierce approche la température de réglage du thermostat, la vitesse du ventilateur diminue.

Ventilateur: Le ventilateur fonctionne à vitesse réduite.

Le ventilateur fonctionne très lentement en mode Contrôle et au début du mode Chauffage.

Fonctionnement SUPER SILENCIEUX

Lors d'un réglage sur SILENCIEUX :

le fonctionnement SUPER QUIET (Super silencieux) commence. Le flux d'air de l'unité interieure sera réduit pour fonctionner moins bruyamment.

• Un fonctionnement SUPER SILENCIEUX n'est pas possible en mode Déshumidification. (C'est également le cas lorsqu'le mode Déshumidification est sélectionné en mode AUTO).
• En fonctionnement Super silencieux, les performances de chauffage et de refroidissement sont légèrement réduites. Si la piece n'est pas chauffée/refroidie lors du fonctionnement SUPER SILENCIEUX, réglez la vitesse du ventilateur du climatiseur.

Exemple : lors d'un réglage sur COOL (Refroidissement).

Exemple : lors d'un réglage sur 26^

Exemple : lors d'un réglage sur AUTO.

Arrêt

Appuyez sur la touche START/STOP (MARCHE/ARRÉT) (Fig. 5 ②).

Le témoin OPERATION (FONCTIONNEMENT) vert (Fig. 3 ⑤) s'éteint.

À propos de la COMMUTATION AUTOMATIQUE

AUTO :

• Lorsque la COMMUTATION AUTOMATIQUE est sélectionné pour la première fois, le ventilateur fonctionné à très faible vitesse pendant quelques minutes. Pendant ce temps, l'unité interieure détecte les conditions ambantes et sélectionné le mode de fonctionnement approprié.

Si la différence entre le réglage du thermostat et la température ambiente réelle est supérieure à +2^ Refroidissement ou Déshumidification

Si la différence entre le réglage du thermostat et la température ambiente réelle est de ± 2^ En fonction de la temperature extérieure Si la différence entre le réglage du thermostat et la température ambiente réelle est supérieure à -2^ Chauffage

• Lorsque le climatiseur a ajusté la température de la pièce à une valeur proche du réglage du thermostat, il passé en fonctionnement de contrôle. En mode de fonctionnement de contrôle, le ventilateur tourne à faible vitesse. Si la température de la pièce change de manière importante, le climatiseur désit une nouvelle fois le fonctionnement approprié (Chauffage, Refroidissement) afin d'ajuster la température à la valeur configurée sur le thermostat.
• Si le mode sélectionné automatiquement par l'appareil ne vous satisfait pas, sélectionné un des modes de fonctionnement (HEAT, COOL, DRY, FAN).

A propos du mode de fonctionnement

Chauffage: Utilisez-le pour rechauffer votre piece.

Lorsque le mode Chauffage est selectionné, le climatiseur fonctionne avec une vitesse de ventilateur très faible pendant 3 à 5 minutes, après quoi il passse sur le réglage de ventilateur selectionné. Ce laps de temps permet à l'unité interieure de chauffer avant de fonctionner à plein régime.
- Lorsque la température de la pierce est très BASSE, du givre peut se former sur l'unité extérieure et réduire les performances du climatiseur. Pour empêcher une telle formation de givre, le climatiseur enclenché automatiquement un cycle de dégivrage de temps en temps. En mode de Dégivrage automatique, le tímoin OPERATION (FONCTIONNEMENT) (Fig. 3 ⑤) clignote, et le chauffage s'arrête.
Au début de la phase de chauffage, la piece met du temps à se réchauffer.

Refroidissement: ● Utilisez-le pour refroidir votre piece.

Déshumidification: ● Utilisé-le pour refroidir progressivement votre piece tout en la déshumidifiant.

• La pièce ne peut pas être chauffée en mode Déshumidification.
• En mode Déshumidification, l'appareil fonctionne à faible vitesse. Afin de régler l'humidité de la pierce, il se peut que le ventilateur de l'appareil s'arrête de temps à autre. Le ventilateur peut également fonctionner à très faible vitesse lors du réglage de l'humidité de la pierce.
• La vitesse du ventilateur ne peut être modifiée manuellement lorsque le mode Déshumidification a été sélectionné.

Ventilateur: ● Utilisez-le pour faire circuler l'air dans votre piece.

En mode Chauffage :

Réglez le thermostat sur une valeur de température supérieure à la température ambiente actuelle de la piece. Le mode Chauffage ne fonctionne pas si le thermostat est régèle sur une valeur inférieure à la température actuelle de la piece.

En mode Refroidissement/Deshumidification :

Réglez le thermostat sur une valeur de température inférieure à la température ambiente actuelle de la pièce. Les modes Refroidissement et Déshumidification ne fonctionnent pas si le thermostat est régèle sur une valeur supérieure à la température actuelle de la pièce (en mode Refroidissement, seul le ventilateur fonctionne).

En mode Ventilation :

Vous ne pouvez pas utiliser l'appareil pour chauffer ou refroidir la piece.

Avant d'utiliser la fonction minuterie, assures-vous que l'heure a ete reglee correctement sur la telecommande (P. 5).

Utilisation de la minuterie Marche ou de la minuterie Arrêt

1 Appuyez sur la touche START/STOP (MARCHE/AR- RÉT) (Fig. 5 ②)

(si I'appareil fonctionne deja, passez à I'etape 2).

Le témoin (vert) de fonctionnement (OPERATION) de l'unité intérieure (Fig. 3 ⑤) s'allume.

2 Appuyez sur la touche TIMER MODE (MODE MINUTERIE) (Fig. 5 ② ) pour selectionner le mode de minuterie entre ON (minuterie MARCHE) et OFF (minuterie ARRET).

À chaque pression de la touche, le mode de fonctionnement de la minuterie change dans l'ordre suivant :

Le témoin (orange) de minuterie (TIMER) de l'unité intérieure (Fig. 3 ⑥) s'allume.

3 Utilisez les touches TIMER SET (RéGLAGE MINUTERIE) (Fig. 5 ©) pour ajuster les durées des minuteries OFF (ARRÊT) ou ON (MARCHE).

Réglez l'heure pendant que l'affichage de l'heure clignote (le clignotement dure 5 secondes environ).

Touche + :permet d'avancer l'heure.

Touchec:permet de reculer l'heure.

Environ 5 secondes plus tard, l'affichage complet reapparait.

Utilisation de la minuterie par programmation

1 Appuyez sur la touche START/STOP (MARCHE/ARRÉT) (Fig. 5 ②3). (si l'appareil fonctionne déjà, passez à l'étape 2).

Le témoin (vert) OPERATION (FONCTIONNEMENT) de l'unité interieure (Fig. 3 ⑤) s'allume.

2 Réglez les heures de votre besoin pour la minuterie ARRÊT et la minuterie MARCHE.

Reportez-vous à la section "Utilisation de la minuterie MARCHE ou ARRÊT" pour régler le mode et les heures de votrechoix.

Environ 3 secondes plus tard, l'affichage complet reapparait.

Le témoin (orange) TIMER (MINUTERIE) de l'appareil (Fig. 3 ⑥) s'allume.

3 Appuyez sur la touche TIMER MODE (MODE MINUTERIE) (Fig. 5 ②) pour selectionner le mode de programmation de la minuterie (OFF ON ou OFF ON s'affiche).

L'écran affiche alternatively "Minuterie ARRÊT" et "Minuterie MARCHÉ" avant d'afficher le réglage de l'heure pour le fonctionnement initial.

• La miniterie programmée est alors activée. (Si vous avez besoin de faire fonctionner d'abord la miniterie MARCHE, l'appareil s'arrête d'abord).

Environ 5 secondes plus tard, l'affichage complet reapparait.

À propos de la minuterie par programmation

• La minuterie par programmation vous permet de regrouper en une seule série les fonctionnements par minuterie ARRÊT et par minuterie MARCHÉ. Cette série peut concerner 1 passage de la minuterie ARRÊT à la minuterie MARCHÉ, ou de la minuterie MARCHÉ à la minuterie ARRÊT, sur une période de 24 heures.
• La première minuterie à se déclencher sera celle qui a été réglée la plus proche de l'heure actuelle. L'ordre de fonctionnement est indiqué par la flèche sur l'écran de la télécommande (OFF ON, ou OFF ON).
• La minuterie programmée peut par exemple servir à arrêter automatiquement le climatiseur (minuterie ARRÉT) après que vous soyez couche(e), puis à le redémarrer (minuterie MARCHE) automatiquement le matin avant de vous lever.

Annulation de la minuterie

Utilisez la touche TIMER MODE (MODE MINUTERIE) pour selectionner

"CANCEL" (ANNULER).

Le climatiseur reprend son fonctionnement normal.

Changement des réglages de la minutesie

Executez les étapes 2 et 3.

Arrêt du climatiseur alors que la minute-rie fonctionne

Appuyez sur la touche START/STOP (Marche/Arrêt).

Changement des conditions de fonctionnement

Pour modifier les conditions de fonctionnement (Mode, Vitesse du ventilateur, Réglage du thermostat, mode SUPER SILENCIEUX), après avoir régé la minuterie et attendu que l'affichage complet réapparaisse, appuyez sur les touches appropriées pour modifier les conditions de fonctionnement souhaitées.

Annulation de la minuterie

Utilisez la touche TIMER MODE (MODE MINUTERIE) pour selectionner

"CANCEL" (ANNULER).

Le climatiseur reprend son fonctionnement normal.

Changement des réglages de la minuterie

1. Suivez les instructions indiquées dans la section "Utilisation de la minuterie MARCHE ou ARRÊT" pour sélectionner le réglage de minuterie que vous souhaitez changer.
2. Appuyez sur la touche TIMER MODE (Mode minutesie) pour selectionner OFF ON ou OFF ON.

Arrêt du climatiseur alors que la minute-rie fonctionne

Appuyez sur la touche START/STOP (Marche/Arrêt).

Changement des conditions de fonctionnement

Pour modifier les conditions de fonctionnement (Mode, Vitesse du ventilateur, Réglage du thermostat, mode SUPER SILENCIEUX), après avoir régé la minuterie et attendu que l'affichage complet réapparaisse, appuyez sur les touches appropriées pour modifier les conditions de fonctionnement souhaitées.

A l'inverse d'autres fonctions de minuterie, la minuterie SLEEP (VEILLE) permet de regler le laps de temps avant l'arrêt du climatiseur.

Utilisation de la minuterie de mise en veille

Lorsque le climatiseur fonctionne ou est à l'arrêt, appuyez sur la touche SLEEP (VEILLE) (Fig. 5 ②).

Le témoin (vert) OPERATION (Fonctionnement) de l'unité interieure (Fig. 3 ⑤) s'allume et le témoin (orange) TIMER (Minuterie) (Fig. 3 ⑥) s'allume.

Changement des réglages de la minuterie

Appuyez de nouveau sur la touche SLEEP (VEILLE) (Fig. 5 ②) et réglez l'heure à l'aide des touches TIMER SET (RéGLAGE DE LA MINUTERIE) + / ) (Fig. 5 ⑧).

Réglez l'heure pendant que l'Affichage du mode Minuterie clignote (le clignotement dure 5 secondes environ).

Touche + : permutation d'avancer l'heure.

Touche - :permet de reculer l'heure.

Annulation de la minuterie :

Utilisez la touche TIMER MODE (MODE MINUTERIE) pour selectionner

"CANCEL" (ANNULER).

Le climatiseur reprend son fonctionnement normal.

Arrêt du climatiseur alors que la minute-rie fonctionne :

Appuyez sur la touche START/STOP (Marche/Arrêt).

Environ 5 secondes plus tard, l'affichage complet reapparait.

À propos de la minuterie de mise en veille

Pour empêcher un chauffage ou un refroidissement excessif pendant la nuit, la fonction de minuterie de mise en veille modifie automatiquement le réglage du thermostat en fonction du réglage de l'heure. Une fois le temps défini écoué, le climatiseur s'arrête complètement.

En mode Chauffage :

Lorsque la minuterie de mise en veille SLEEP est activée, le réglage du thermostat diminue automatiquement de 1^ toutes les 30 minutes. Lorsque le thermostat a, au total, diminue de 4^ , le réglage du thermostat à cet instant est maintainu jusqu'à ce que le laps de temps définis se soit écoulé. Le climatiseur s'éteint alors automatiquement.

En mode Refroidissement/Deshumidification :

Lorsque la minuterie de mise en veille SLEEP est activée, le réglage du thermostat augmente automatiquement de 1^ toutes les heures. Lorsque le thermostat a, au total, augmente de 2^ , le réglage du thermostat à cet instant est maintainu jusqu'à ce que le laps de temps définis se soit écoulé. Le climateur s'éteint alors automatiquement.

Réglage de la minuterie de mise en veille

Réglage de la minuterie de mise en veille

• Pour ajuster les directions (haut, bas, gauche et croite) du flux d'air, utilisez les touches AIR DIRECTION (DIRECTION FLUX D'AIR) de la télécommande.
  Utilisez les touches AIR DIRECTION (DIRECTION FLUX D'AIR) une fois que l'appareil a demarré et que le mouvement des vo-lets de direction du flux d'air a cessé.

Réglage de la direction verticale du flux d'air

Appuyez sur la touche SET (RéGLAGE) (Vertical) (Fig. 5 ②).

À chaque pression sur la touche, le flux d'air change comme suit :

$$ ① \rightleftarrows ② \rightleftarrows ③ \rightleftarrows ④ \rightleftarrows ⑤ \rightleftarrows ⑥ $$

Types de réglages de la direction du flux d'air :

1,2,3,4,5,6 Modes Chauffage/Refroidissement/Deshumidification

L'affichage de la télécommande ne change pas.

• Réglez la direction du flux d'air dans les plages indiquées ci-dessus.
• La direction verticale du flux d'air se règle automatiquement comme indiqué, en fonction du type de fonctionnement sélectionné.

En mode Refroidissement/Déshumidification Flux horizontal ①

En mode Chauffage Flux vers le bas ⑤

• En mode AUTO, le flux d'air est horizontal ① pendant les premières minutes de fonctionnement; la direction de l'air ne peut pas etre ajustee pendant cette période.
• Direction ① ②

Seule l'orientation du volet de direction du flux d'air change ; la direction du Diffuseur ne change pas.

Le réglage de direction du flux d'air passé temporairement sur ① lorsque la température du flux d'air est BASSE au démarrage du mode Chauffage.

• Au lancement du mode AUTO/HEAT (AUTO/CHAUFFAGE) et lors du dégivrage automatique (voir page 16), la direction du flux d'air est horizontalité ①.

Cependant, la Direction du flux d'air ne peut pas etre reglee au debut du fonctionnement en mode AUTO.

Réglage de la direction horizontale du flux d'air

Appuyez sur la touche SET (RéGLAGE) (Horizontal) (Fig. 5 ©).

• À chaque pression sur la touche, le flux d'air change comme suit :

$$ ① \xrightarrow {} ② \xrightarrow {} ③ \xrightarrow {} ④ \xrightarrow {} ⑤ $$

L'affichage de la télécommande ne change pas.

DANGER!

N'introduisez jamais les doigs ou des corps étrangers dans les orifices de sortie car le ventilateur interne fonctionné à vitesse élevée et pourrait occasionner des blessures.

Utilisez toujours la touche SET (RéGLAGE) de la télécommande pour ajuster les volets de flux d'air vertical. Un réglage manuel de ceux-ci risque d'entrainer leur mauvais fonctionnement. Le cas échéant, éteignez l'appareil et remettez-le en marche. Les volets devraient de nouveau fonctionner correctement.
En mode Refroidissement et Deshumidification, ne reglez pas les volets de direction du flux d'air dans la plage de chauffage (4 - 6) pendant des périodes prolongées, car de la vapeur pourrait se condenser pres des volets de sortie et des gouttes d'eau pourraient s'écouler du climatiseur. En mode Refroidissement et Deshumidification, si les volets de direction du flux d'air sont laissés dans la plage de chauffage, ils reviennent automatique dans la position au bout de 20 minutes.
Lorsque l'appareil est utilisé dans une piece où se trouvent des enfants, des personnes âgées ou malades, les réglages de la direction de l'air et de la température ambiente doivent faire l'objet d'une attention particulière.

Mettez le climatiseur en marche avant de proceder aux étapes suivantes.

Sélection du fonctionnement OSCILLANT

Appuyez sur la touche SWING (OSCILLATION) (Fig. 5 26).

L'affichage SWING (OSCILLATION) (Fig. 6 38) s'allume.

À chaque pression de la touche SWING (OSCILLATION), le mode d'oscillation change dans l'ordre suivant.

Arrêt du fonctionnement OSCILLANT

Appuyez sur la touche SWING (OSCILLATION) et sélectionnez STOP.

La direction du flux d'air est à nouveau celle précédant la sélection du mode d'oscillation.

À propos du fonctionnement oscillant

• Oscillation haut/bas : le mouvement d'oscillation s'effectue dans la plage correspondante à la direction du flux d'air, comme suit.

La direction du flux d'air est 1-4 (refroidissement, déshumi-dification).

Le volet de direction du flux d'air supérieur est en position horizontale et le volet de direction du flux d'air inférieur oscille pour balayer une large zone.

La direction du flux d'air est 3-6 (chauffage).

Les volets de direction du flux d'air étant régles vers le bas, le flux d'air est dirigé principalement vers le sol.

• Oscillation gauche/droite : les volets de direction du flux d'air oscillent dans la direction gauche/droite.
• Oscillation haut/bas/gauche/droite : les volets de direction du flux d'air oscillent dans les deux directions, haut/bas et.gauche/droite.
• Le fonctionnement en mode SWING (OSCILLATION) peut s'arrêter temporairement lorsque le ventilateur du climatiseur ne fonctionne pas ou fonctionne très lentement.
• Si la touche SET (RéGLAGE) (Vertical) est actionnée pendant le fonctionnement du mouvement d'oscillation haut/bas, le mouvement d'oscillation haut/bas s'arrêté et si la touche SET (RéGLAGE) (Horizontal) est actionnée pendant le fonctionnement du mouvement d'oscillation gauche/droite, le mouvement d'oscillation gauche/droite s'arrêté.

FONCTIONNEMENT EN MODE ÉCONOMIQUE

Mettez le climatisation en marche avant de proceder aux étapes suivantes.

Utilisation du fonctionnement en mode ECONOMY (Économie)

Appuyez sur la touche ECONOMY (ÉCONOMIE) (Fig. 5 19).

LevoyantECONOMY(ECONOMIE)(vert) (Fig.3 ⑦ )s'allume.

Le fonctionnement en mode ECONOMIQUE est activé.

Arrêt du fonctionnement en mode ECONOMY (Économie)

Appuyez de nouveau sur la touche ECONOMY (ECONOMIE) (Fig. 5 19).

Le témoin ECONOMY (Économie) (vert) (Fig. 3 ⑦) s'éteint.

Le fonctionnement en mode normal est activé.

Indicator Lamp

OPERATION

TIMER

ECONOMY

:Lighting OFF

À propos du fonctionnement en mode ECONOMY (Économie)

Que ce soit pour le refroidissement ou le chauffage, le régime de fonctionnement maximum du climatiseur en mode ECONOMY (ÉCONOMIE) correspond à environ 70% du régime de fonctionnement en mode normal.

• Si la pièce n'est pas refroidie (ou chauffée) correctement en mode ÉCONOMIQUE, Sélectionnez le mode de fonctionnement normal.
• Pendant la phase de contrôle en mode AUTO, le fonctionnement du climatiseur ne bascule pas en mode de fonctionnement économique même si vous avez selectionné ce dernier en appuyant sur la touche de fonctionnement en mode économique.
• En mode de fonctionnement ÉCONOMIQUE, la température ambiente est légèrement supérieur à la température définie pour le mode refroidissement et inférieure à la température définie pour le mode chauffage. Le mode ECONOMY (ÉCONOMIE) permet donc d'économiser plus d'énergie qu'en mode normal.
• Dans le cas d'un climatisationur multi-type, le mode de fonctionnement ECONOMIQUE n'est disponible que pour l'unité interieure définie.

Utilisation du CHAUFFAGE 10^

Appuyez sur la touche 10^ HEAT (CHAUFFAGE 10^ ) (Fig.5 ⑱)

Le témoin OPERATION (Fonctionnement) (vert) (Fig. 3 ⑤) s'eteint, et le témoin ECONOMY (Économie) (vert) (Fig. 3 ⑦) s'allume.

Pour arrêter le fonctionnement en mode HEAT 10^ (CHAUFFAGE 10^ )

Appuyez sur la touche START/STOP (MARCHE/ARRÉT) (Fig. 5 ②)

L'appareil s'arrête et levoyant ECONOMY (ÉCONOMIE) (vert) (Fig. 3 ⑦) s'éteint.

À propos du CHAUFFAGE 10 °C

• Le mode Chauffage ne fonctionne pas si la température ambiente est suffisamment elevée.
• Vous pouvez maintainir la température de la pièce à 10^ en appuyant sur la touche 10^ HEAT (CHAUFFAGE 10^ ) (Fig. 5 ⑧), de façon à éviter une chute de température trop importante.
• Dans le cas d'un climatisationur multi-type, si vous utilisez une autre unité interieure pour le chauffage, la température de la pièce ou la fonction "10°C HEAT" (CHAUFFAGE 10 °C) est appliquée, augmente. Lorsque vous utilisez la fonction "10°C HEAT" (CHAUFFAGE 10 °C), nous vous recommendons d'appliquer le même mode à toutes les unités interieures.

En mode 10^ HEAT (CHAUFFAGE 10^) ,seul le fonctionnement suivant est possible. SWING (Oscillation)

Indicator Lamp

OPERATION

TIMER

ECONOMY

: Lighting

OFF

FONCTIONNEMENT MANUEL AUTOMATIQUE

Si vous avez perdu la télécommande ou que pour une raison qualconque elle n'est pas disponible, servez-vous de la fonction MANUAL AUTO (Manuel-automatique).

Utilisation des commandes de l'unité principale

Appuyez sur la touche MANUAL AUTO (MANUEL-AUTOMATIQUE) (Fig. 2 ②) entre 3 et 10 secondes sur le panneau des commandes de l'unité principale.

Pour arrêté le fonctionnement, appuyez de nouveau sur la touche MANUAL AUTO (MANUEL-AUTOMATIQUE) (Fig. 2 ②).

(Les commandes sont situées à l'intérieur de la grille d'admission)

Lorsque le climatiseur est commande avec la touche MANUAL AUTO (MANUEL-AUTOMATIQUE),le mode utilise est identique au mode AUTO de la telecommande (voir page 7).
La vitesse de ventilateur selectionnée est "AUTO" et le réglage du thermostat est le réglage standard. (24^)

TTENTION!

• Avant de nettoyer le climatiseur, mettez-le hors tension et débranchez le Cordon d'alimentation.
• Vérifiez que la grille d'admission (Fig. 1 ⑧) est solidement installée.
• En retardant ou en remplaçant les filtres à air, veillez à ne pas toucher l'échangeur thermique car vous pourriez vous blesser.

Nettoyage de la grille d'admission

1. Retirez la grille d'admission.

① Placez les mains au niveau des extrémités inférieures du panneau de la grille et soulevez-le vers l'avant. Si la grille reste accrochée à mi-chemin, continuez à la soulever vers le haut pour la retirer.
②Tirez au-delà du crochet intermédiaire et ouvre tout grand la grille d'admission jusqu'à ce qu'elle soit à l'horizontale.

2. Nettoyez-la à l'eau.

Éliminez la poussière au moyen d'un aspirateur; essuyez l'appareil à l'eau chaude, puis séchez-le avec un chiffon doux et propre.

3. Replacez la grille d'admission.

① Tirez les boutons à fond.
② Tenez la grille à l'horizontal et placez les axes de montage gauche et droit dans les appuis en haut du panneau.
③ Appuyez à l'endetroit indiqué par la flèche sur le schéma et fermez la Grille d'admission.

Nettoyage du filtré à air

1. Ouvrez la grille d'admission et déposez le filtré à air.

Soulevez la poignée du filtré à air, détachez les 2 taquets inférieurs et tirez.

Poignée du filtré à air

Crochets (2 emplacements)

2. Dépoussiérrez l'appareil à l'aide d'un aspirateur ou par lavage.

Une fois nettoyée, laissez-le secher complètement à l'ombre.

3. Réinstallé le filtré à air et refermez la grille d'admission.

① Alignez les côtes du filtré à air sur le panneau, et enonceze le entérieurment, en vous assurant que les 2 taquets inférieurs réintègrent correctement leurs troughs dans le panneau.

② Fermez la grille d'admission.

Crochets (2 emplacements)

(Pour les besoin de l'illustration, l'appareil est représenté sans Grille d'admission.)

• Le filtrte à air peut être dépoussieré soit au moyen d'un aspirateur, soit en le nettoyant avec une solution de détergent doux et d'eau chaude. Si vous nettoyez le filtrte, laissez-le sécher entière dans un endroit ombragé avant de le réinstaller.
• Si de la saleté s'est accumulée sur le filtré à air, cela réduit le flux d'air, atténue l'efficacité du climatiseur et augmente le bruit.

• En périodes d'utilisation normale, les Filtres à air doivent être nettoyés toutes les 2 semaines.
  N'utilisez pas le climatiseur avec la grille d'admission ouverte.

• En cas d'utilisation prolongée, de la saleté peut s'accumuler à l'intérieur de l'appareil, réduisant ainsi ses performances. Il est recommendé de faire inspecter régulièrement l'appareil, en plus de le nettoyer et de l'entretenir. Pour plus d'informations, contactez un technicien de service agréé.
  Pour nettoyer le corps de l'appareil, n'utilise pas d'eau à plus de 40^ , de détergents corrosifs ou d'agents volatils tels que du benzène ou un diluant.

• Ne versez pas de produits insecticides liquides et ne pulverisez pas de produits aerosols de coiffure sur le corps de l'appareil.
• En cas d'arrêt de l'appareil pendant 1 mois ou plus, faites-le d'abord fonctionner en continu en mode Ventilation pendant une demi-journée pour faire secher complètement les composants internes.

Installation du filtr de nettoyage d'air

1. Ouvrez la grille d'admission et déposez les filtres à air.

2. Installes le kit de filtré à air (2 éléments).

① Placez le filtré à air dans la grille de filtré à air.

Kit de filtré à air
Filtre de nettoyage d'air

② Engagez le loquet au deux extrémités du filtré dans les deux crochets à l'arrière de la grille de filtré à air.

Crochet (2 emplacements à l'arrière)
Loquet (2 emplacements)

Veuillez à ce que le filtré à air ne dépasse pas de l'autre côté de la grille.

③ Engagez les 6 points de fixation en haut et en bas de la grille du filtré à air avec les crochets du filtré à air.

Arriere du filtré
Emplacement de montage, crochets (6 emplacements)

3. Installez les 2 filtrés à air et refermez la Grille d'admission.

Lors de l'utilisation de filtres de nettoyage d'air, augmentez leur effet en réglient la vitesse du ventilateur sur "Élevée".

Remplacement de filtres de nettoyage d'air sales

Pour remplaçer les filtres, utiliser les composants suivants (achetés séparément).

FILTRE DE NETTOYAGE D'AIR À LA CATÉCHINE (POLYPHENOLS): UTR-FA13-1
- Filtre désodorisant d'air à ions négatifs : UTR-FA13-2

1. Ouvrez la grille d'admission et déposez les filtres à air.

2. Remplacez-les par 2 filtrés à air neufs.

① Déposez les ancients filtres de nettoyage d'air dans l'ordre inverse de leur installation.
② L'installation est identique à celle du kit du contrôle de nettoyage d'air.

3. Installez les 2 filtrres à air et refermez la Grille d'admission.

A propos des filtrres de nettoyage d'air

FILTRE DE NETTOYAGE D'AIR À LA CATÉCHINE (POLYPHENOLS) (1 feuille)

• Les filtres de nettoyage d'air sont jétables (ils ne peuvent pas être lavés ni réutilisés).
• En ce qui concerne la conservation des filtres à air, utilisez les dès que possible après l'ouverture de l'emballage. (l'effet du nettoyage d'air diminue si les filtres restent dans l'emballage ouvert).
• En général, les filtres doivent être replacés environ tous les 3 mois.

Achetez des filtres de nettoyage d'air (UTR-FA13-1) (vendus séparément) pour remplaçer les filtres sales usages.

[Filtre désodorisant d'air à ions négatifs (1 feuille) — bleu clair]

• Les filtres doivent être remplacés environ tous les 3 ans pour garantir l'effectifsodorisant.
• Le cadre du filtré n'est pas un produit unique.

Achetez des filtres désodorisants (UTR-FA13-2) (vendus séparément) pour replacer les filtres.

Entretien des filtres désodorisants

Pour assurer la durée de l'effet désodorisant, nettoyez le filtr de la manière suivante une fois tous les 3 mois.

① Retirez le filtré désodorisant.
② Nettoyez à l'eau et séchez à l'air.

1) Lavez les filtres à l'eau chaude sous haute pression jusqu'à ce que la surface des filtres soit recouverte d'eau. Lavez-le avec un détergent diluant neutre.

Ne le frottez jamais sous peine de nuire à l'effet désodorisant.

2) Rincez-le abondamment à l'eau.
3) Séchez-le à l'ombre.

③ Remontez le filtré désodorisant.

Réinitialisation duvoyant de filtré (réglage spécial)

• Levoyant defiltredoit estre régclcorrectement lors de l'installation.

Veuillez contacter un technicien de service agrée pour utiliser cette fonction.

• Il s'allume lorsqu'il est temps de nettoyer les filtres à air.

Nettoyez le filtré selon la maniere décrite dans la section "NETTOYAGE ET ENTRETIEN".

Une fois le nettoyage terminé, appuyez sur la touche MANUAL AUTO (MANUELAUTOMATIQUE) (Fig. 2 ② ) pendant 2 secondes ou moins, sur l'unité interieure.

Indicator Lamp

OPERATION

TIMER

ECONOMY

Printing

OFF

SELECTION DU CODE DE SIGNALISATION DE LA TÉLECOMMANDE

Lorsque plusieurs climatisateurs sont installés dans une pierce et que la télécommande actionne un autre climatiseur que celui que vous souhaitez régler, changez le code de signalisation de la télécommande de manière à ne faire fonctionner que le climatiseur que vous souhaitez régler (4 possibiltés).

Lorsque plusieurs climatisateurs sont installés dans une piece, contactez votre revendeur pour définir les codes de signalisation de chaque climatiseur.

Sélection du code de signalisation de la télécommande

Procedez comme suit pour selectionner le code de signalisation de la télécommande. (Le climatiseur ne peut pas receivevoir de code de signalisation s'il n'a pas eté régle pour le code de signalisation.)

1 Appuyez sur le bouton START/STOP (Marche/arrêt) jusqu'à ce que l'horloge s'affiche sur l'écran de la télécommande.
2 Appuyez sur le bouton MODE pendant au moins cinq secondes pour afficher le code de signalisation actuel (réglé initialement sur ).
3 Appuyez sur le bouton ( / ) pour changer le code du signal en R b c d . Faites correspondre le code sur l'écran au code de signalisation du climatiseur.
4 Appuyez de nouveau sur le bouton MODE pour revenir à l'affichage de l'horloge. Le code de signalisation a changé.

• Si vous n'appuyez sur aucune touche dans les 30 secondes qui suivent l'affichage du code de signalisation, le système revient à l'affichage de l'horloge initial. Dans ce cas, reconnendez à partir de l'étape 1.
  Le code de signalisation du climatiseur est regle sur A avant expedition. Contactez voe revendeur pour changer le code de signalisation.
• La télécommande revient au code de signalisation A lors du remplacement de ses piles. Si vous utilisez un autre code de signalisation que le code A, rétablissez le code de signalisation initial après avoir remplaced les piles.

Si vous ignorez la procédure de réglage du code de signalisation du climatiseur, essayez chacun des codes de signalisation ( ) jusqu'à ce que vous trouviez celui permettant de faire fonctionner le climatiseur.

En cas de défaillance (odeur de brûlé, etc.), mettez immédiatement l'appareil hors tension, coupez l'alimentation via le disjoncteur et contactez un technicien de service agrée.

Le simple fait d'éteindre l'interrupteur ne coupe pas entièrement l'appareil de la source d'alimentation. Veillez à toujours éteindre le disjoncteur pour être sur de couper totalement le courant.

Avant de faire appel à un technicien de service, effectuez les vérifications suivantes :

	Symptôme	Problème	Voir Page
FONCTIONNE-MENTNORMAL	Ne fonctionne pas immédiatement:	● En cas d'arrêt et de redémarrage immédiat de l'unité intétrieure, le compresseur ne fonctionne pas pendant 3 minutes environ afin d'éviter que les fusibles ne sautent.● Chaque fois que le disjoncteur est étant, puis rallumé, le cir-cuit de protection fonctionne pendant 3 minutes environ, em-péchant l'apparil de fonctionner pendant ce laps de temps.	—
	Bruit:	● En marche ou immidiatement après l'arrêt de l'apparil, vous entendez de l'eau circuler dans la tuyauterie du climatiseur. Du bruit peut également être particulièrement perceptible pendant 2 à 3 minutes après la mise en marche (bruit de cir-culation du réfrigérant).● En marche, un léger bruit aigu peut être perceptible. Il est dû à une infime dilatation et contraction du panneau avant sous l'effet des variations de température.	—
		● En mode Chauffage, un sufflement est parfois audible. Il est produit par le dégivrage automatique.	17
	Odeurs:	● L'unité interieure peut dégager une oedur. Cette oedur pro-vient des odeurs de la piece (mobilier, tabac, etc.) qui ont été aspirées par l'unité interieure.	—
	Émission de brume ou de vapeur:	● En mode Refroidissement ou Déshumidification, une fine brume provenant de l'unité interieure peut être visible. Elle provient du refroidissement soudain de l'air ambiant par l'air frais émis par l'unité interieure, produitant condensation et brume.	—
		● En mode Chauffage, le ventilateur de l'unité interieure peut s'arrête et l'unité peut dégager de la vapeur visible. Elle provient du dégivrage automatique.	17
	Le flux d'air est faible ou s'arrête:	● Lors de la mise en marche du chauffage, la vitesse du ventilateur est temporairement très faible. Les composants internes ont ainsi le temps de chauffer.● En mode Chauffage, si la température de la piece s'élove au-dessus du réglage du thermostat, l'unité extérieur s'arrête et la vitesse du ventilateur de l'unité interieure est très faible. Pour réchauffer encore lapiece, réglez le thermostat sur une valeur supérieure.	—
		● En mode Chauffage, l'unité interieure cesse temporairement de fonctionner (15 minutes max.) pendant le dégivrage automatique. En mode Dégivrage automatique, le témoin de fonctionnement clignote.	17
		● En mode Déshumidification, l'unité interieure fonctionne à faïble vitesse. Afin de régler l'humidité de la piece, il se peut que le ventilateur de l'unité interieure s'arrête de temps à autre. Le ventilateur peut également fonctionner à très faible vitesse lors du réglage de l'humidité de la piece.	7
		● En mode SUPER QUIET (SUPER SILENCIEUX), le ventila-teur fonctionne très lentement.	6
		● En mode de fonctionnement de contrôle, le ventilateur tourne à très faible vitesse.	7
		● Dans le cas d'une unité multi-type, si plusieurs appareils fonctionnent dans des modes différents comme illustré ci-dessous, les unités actionnées par la suite s'arrêtent et le témoin OPERATION (FONCTIONNEMENT) (vert) clignote. Mode Chauffage et mode Refroidissement (ou mode Déshu-midification) Mode Chauffage et mode Ventilation	18
	L'unité extérieur produit de l'eau:	● En mode Chauffage, il arrive que de l'eau s'écoulé de l'unité extérieur pendant le dégivrage automatique.	17
VÉRIFIER DE NOUVEAU	Ne fonctionne pas du tout :	● Le disjoncteur a-t-il été coupé ?● Y a-t-il eu une coupure de courant ?● Un fusible a-t-il grillé ? Le disjoncteur a-t-il été coupé ?	—
		● La minuterie fonctionne-t-elle ?	8 - 9
	Mauvais fonctionnement du Refroidissement (ou du Chauffage) :	● Le Filtrà à air est-il sale ?● La grille d'admission ou l'orifice de sortie du climatiseur est-il obstrué ?● Avez-vous régèle correctement les paramètres de température de la pièce (thermostat) ?● Y a-t-il une fenêtre ou une porte ouverte ?● En mode Refroidissement, est-ce que le soleil entre par une fenêtre ? (fermez les rideaux).● En mode Refroidissement, y a-t-il un apparéil de chauffage et des ordinateurs dans la pièce, ou est-ce que plusieurs personnes se trouvent dans la pièce ?	—
		● L' apparéil est-il régèle pour le mode SUPER QUIET (SUPER SILENCIEUX) ?	6
	L' apparéil fonctionné différemment du réglage de la télécommande :	● Les piles de la télécommande sont-elles épuisées ?● Les piles de la télécommande fonctionnent-elles correctement ?	5

Si le problème persiste après ces vérifications, ou si vous sentez des odeurs de brûlé, ou si le témoin OPERATION (FONCTION-NEMENT) (Fig. 3 ⑤) et le témoin TIMER (MINUTERIE) (Fig. 3 ⑥) clignotent et si le témoin ECONOMY (ÉCONOMIE) (Fig.3 ⑦) clignote rapidement, mettez immédiatement l'appareil hors tension, coupe l'alimentation via le disjoncteur et contactez un technicien de service agrée.

CONSEILS DE FONCTIONNEMENT

Fonctionnement et performances

Performances de chauffage

• Ce climatiseur fonctionne selon le principe de la pompe à chaleur. Il absorbe la chaleur de l'air extérieur et transfère cette chaleur à l'unité interieure. Les performances de l'appareil sont donc moindres lorsque la température de l'air extérieur chute. Si vous estimez que les performances de chauffage sont insuffisantes, nous vous recommendons d'associer ce climatiseur à un另一种 type d'appareil de chauffage.
• Les climatiseurs à pompe à chaleur chauffent l'ensemble de la pierce en faisant recirculer l'air dans la pierce. Un certain temps peut donc s'écouler après la mise en marche du climatiseur avant que la pierce ne soit chauffée.

Dégivrage automatique commandé par micro-ordinateur

• Lorsque vous utilisez le mode Chauffage dans des conditions de température extérieure basse et de forte humidité, du givre peut se former sur l'unité extérieure, réduisant ses performances.

Pour éviter cette situation, ce climatiseur est équipé d'une fonction de dégivrage automatique commandé par micro-ordinateur. En cas de formation de givre, le climatiseur s'arrête temporairement et le circuit de dégivrage se met brievement en marche (15 minutes max.).

En mode Dégivrage automatique, le témoin de fonctionnement vert clignote.

• Une fois lechauffage arrêté, si du givre se forme sur l'unité extérieure, l'unité lance le Dégivrage automatique. À ce moment, l'unité extérieure s'arrête automatiquement après quelques minutes de fonctionnement.

Redémarrage AUTOMATIQUE

En cas de coupure de courant

• En cas de panne de courant, l'alimentation du climatiseur est interrompue. Le climatiseur redémarre automatiquement dans le mode dans lequel il se trouvait lorsque le courant est rétabli.

• En cas de panne de courant en mode TIMER (MINUTERIE), la minuterie est réinitialisée et l'unité interieure démarre (ou s'arrête) à l'heure correspondant au nouveau réglage de l'heure. Lorsque ce type d'erreur de minuterie se produit, le témoin de minuterie clignote (voir page 3).

• L'utilisation d'autres apparèels électriques (rasoir, etc.) ou l'utilisation à proximate d'un émetteur radio sans fil peut provoquer le dysfonctionnement du climatiseur. Dans ce cas, coupez temporairement le disjoncteur, rallumez-le, puis remettez l'appareil en marche à l'aide de la Télécommande.

Climatisation multi-type

Cette unité interieure peut être raccordée à une unité extérieure multi-type. Le climatiseur multi-type permet d'utiliser plusieurs unités interieures dans plusieurs endroits. Les unités interieures peuvent fonctionner simultanément, en fonction de leur puissance respective.

Utilisation simultanée de plusieurs apparéils

• Lorsque vous utilisez un climatisationur multi-type, les différentes unités interieures peuvent fonctionner simultanément. En revanche, si deux ou plusieurs unités interieures du même groupe sont utilisées en même temps, leur efficacité en matière de chauffage et de refroidissement sera inférieure à leur puissance en cas d'utilisation d'une seule unité. Par consécutif, si vous souhaitez utiliser en même temps plusieurs unités interieures pour le refroidissement, utilisez-les plutôt la nuit ou à un moment où une puissance moindre est requise. De même, si vous utilisez en même temps plusieurs appareils pour le chauffage, nous vous conseillons, selon les besoin, d'y associer d'autres apparèils de chauffage d'appoint.
• Les conditions climatiques et la température extérieure, la configuration des pieces et le nombre de personnes représentes peuvent également faire varier l'efficacité du fonctionnement. Il est conseilé d'essayer différents modèles de fonctionnement pour vérifier le niveau de puissance de chauffage et de refroidissement fourni par les apparèils et de les utilisier de la manière la最好的 adaptations au mode de vie de votre famille.
• Si vous constatiez qu'un ou plusieurs apparèils fournissant un faible niveau de refroidissement ou de chauffage lors d'un fonctionnement simultané, nous vous conseillons d'arrêter ce mode de fonctionnement des apparèils.
• Le climatiseur ne peut pas fonctionner dans les modes suivants.

Si vous programmesz l'unité interieure pour utiliser un mode dans lequel elle ne peut pas fonctionner, le témoin de fonctionnement (vert) sur cet appeareil clignote (1 seconde allumé, 1 seconde éteint) et l'appareil se met en mode veille.

Mode Chauffage et mode Refroidissement (ou mode Deshumidification)

Mode Chauffage et mode Ventilation

• Le climatiseur peut fonctionner dans les modes suivants :

Mode Refroidissement et mode Déshumidification

Mode Refroidissement et mode Ventilation

Mode Déshumidification et mode Ventilation

• Le mode de fonctionnement (mode Chauffage ou mode Refroidissement (Déshumidification)) de l'unité extérieure est déterminé par le mode de fonctionnement de la première unité interieure mise en marche. Toutefois, si l'unité interieure a été démarrée en mode Ventilation, le mode de fonctionnement de l'unité extérieure n'est pas établi.

Par exemple, si l'unité interieure (A) a été démarrée en mode Ventilation et si l'unité interieure (B) a été mise en mode Chauffage, l'unité interieure (A) démarre provisoirement en mode Ventilation mais, lorsque l'unité interieure (B) se met à fonctionner en mode Chauffage, le témoin de fonctionnement (vert) de l'unité interieure (A) se met à clignoter (1 seconde allumée, 1 seconde éteinte) et l'appareil passée en mode veille. L'unité interieure (B) continue de fonctionner en mode Chauffage.

Avis

• En mode Chauffage, il arrive que l'unité interieure lance l'opération de dégivrage pendant de courtes périodes de temps. Pendant le dégivrage, si l'utilisateur règle de nouveau l'unité interieure sur le mode Chauffage, le mode de dégivrage se poursuit, et lechauffage démarre au terme du dégivrage. Un certain temps peut donc s'écouler avant la production d'air chaud.

• En mode Chauffage, le dessus de l'unité interieure peut devenir chaud. Cela est du au fait qu'un fluide caloporteur circule dans l'unité interieure, même lorsqu'elle est à l'arret ; il ne s'agit pas d'un dysfonctionnement.
