Type de produit	Tondeuse à gazon thermique
Marque	HYUNDAI
Modèle	HTDT5070ES (RACTDT5070-A1)
Puissance nominale	3,2 kW
Cylindrée moteur	173 cm³
Type de moteur	DB575
Largeur de coupe	502 mm
Hauteur de coupe	25 à 75 mm (6 positions)
Volume du bac de ramassage	60 L
Poids	38 kg
Capacité du réservoir de carburant	1,2 L
Capacité du réservoir d'huile	0,55 L
Taille des roues (avant / arrière)	8" (20 cm) / 11" (27 cm)
Type d'avancement	Auto-propulsée
Niveau de puissance acoustique garanti	98 dB(A)
Vibrations (main-bras)	≤ 3,421 m/s² (K=1,5 m/s²)
Type de lame	Acier trempé (réf. 810723101)
Entretien de la lame	Affûtage toutes les 25 h, remplacement si usée
Filtre à air	Double étage : mousse et papier
Bougie d'allumage	Écartement 0,7 mm, contrôle à 5 h puis 25 h
Carburant recommandé	Essence sans plomb 87 AKI (91 RON), jusqu'à 10 % d'éthanol
Sécurité	Barre de présence opérateur, déflecteur, bac obligatoire

FOIRE AUX QUESTIONS - HTDT5070ES HYUNDAI

Comment démarrer la tondeuse HTDT5070ES ?

Assurez-vous que le réservoir contient de l'essence et que l'huile moteur est au niveau. Placez la barre de contrôle du moteur en position de travail. Tirez sur le lanceur. Si le moteur ne démarre pas, vérifiez la bougie et le filtre à air.

Quelle huile moteur utiliser ?

Utilisez une huile détergente de haute qualité SF, SG, SH, SJ ou supérieure. La viscosité dépend de la température : SAE 30 au-dessus de 4°C, 10W-30 entre -18°C et 27°C. Ne pas utiliser d'additifs.

Comment régler la hauteur de coupe ?

Arrêtez le moteur et retirez le capuchon de bougie. Utilisez les six positions de réglage (25 à 75 mm) en actionnant les leviers sur chaque roue. Assurez-vous que les deux côtés sont à la même hauteur.

Que faire si la tondeuse vibre anormalement ?

Arrêtez immédiatement le moteur. Inspectez la lame : si elle est pliée, déséquilibrée ou endommagée, remplacez-la. Vérifiez également les boulons de fixation. Si le problème persiste, contactez un centre de réparation agréé.

Comment nettoyer le bac de ramassage ?

Videz le bac après chaque utilisation. Nettoyez-le à l'eau claire avec une brosse pour dégager les orifices d'aération. Laissez sécher complètement avant de le remettre.

Quand faut-il affûter la lame ?

Affûtez la lame toutes les 25 heures d'utilisation pour une coupe nette. Vérifiez l'équilibre de la lame en la suspendant par son trou central : elle doit rester horizontale. Portez des gants et retirez la bougie avant toute intervention.

La tondeuse est auto-propulsée, comment ça fonctionne ?

Pour activer l'auto-propulsion, maintenez le levier inférieur de la poignée en même temps que la barre de sécurité. La tondeuse avance alors seule. Relâchez le levier pour désengager la traction.

Comment stocker la tondeuse en hiver ?

Videz le réservoir de carburant et faites tourner le moteur jusqu'à épuisement. Retirez la bougie, versez une cuillère d'huile dans le cylindre et tirez sur le lanceur pour répartir. Rangez dans un endroit sec, à l'abri des flammes.

Quelles sont les précautions de sécurité essentielles ?

Portez des chaussures fermées et un pantalon long. Éloignez les enfants et animaux. Ne tondez jamais sur de l'herbe mouillée. Arrêtez le moteur avant de vider le bac ou de modifier la hauteur de coupe. Ne fumez pas lors du remplissage de carburant.

Où trouver des pièces de rechange pour la HTDT5070ES ?

Utilisez exclusivement des pièces d'origine HYUNDAI ou approuvées par BUILDER SAS. La lame de rechange a la référence 810723101. Contactez un revendeur agréé ou le service après-vente.

MODE D'EMPLOI HTDT5070ES HYUNDAI

Modèle : RACTDT5070-A1

AVERTISSEMENT: Veuillez lire attentivement toutes les instructions et consignes.

1. CONSIGNES DE SÉCURITÉ 3
2. VOTRE PRODUIT 8
3. MONTAGE ET REGlage 10
4. REMPLISSAGE EN CARBURANT 12
5. UTILISATION 14
6. ENTRETIEN ET RANGEMENT 15
7. DECLARATION DE CONFORMITE 19

Instructions de sécurité pour les tondeuses thermiques

a) Lire les instructions attentivement. Être familier avec les commandes et l'utilisation appropriée de l'équipement. b) Ne jamais laisser les enfants utiliser cette tondeuse. En cas de prêt de la tondeuse, transmettre également ce manuel à la personne. S'assurer également que cette personne utilise cet appareil uniquement après avoir reçu les instructions nécessaires. Les lois locales peuvent restreindre l'âge de l'utilisateur. c) Ne jamais tondre pendant que des personnes, spécialement les enfants, ou les animaux sont à proximité. d) Garder en tête que l'opérateur ou l'utilisateur est responsable des accidents ou risques pouvant survenir aux autres personnes ou leurs propriétés.

Préparation

a) Pendant la tonte, toujours porter des chaussures de sécurité et de longs pantalons. Ne pas utiliser l'équipement pieds nus ou en portant des sandales ouvertes. b) Inspector minutieusement la zone où l'équipement est utilisé en enlevant tous les objets qui peuvent être touchés par la machine.

c) ATTENTION - L'essence est extrêmement inflammable.

• Ajouter le combustible avant le démarrage. Ne pas enlever le bouchon du réservoir du combustible pendant que la machine est en marche ou quand elle est chaude. Si l'essence s'est renversée ou a fuì, ne pas tenter de démarrer l'engin mais déplacer la machine loin de la zone de fuite et éviter de créer une source d'ignition jusqu'à ce que les vapeurs d'essence se soient dissipées. Ravitailler seulement à l'extérieur et ne pas fumer pendant le ravitaillement.
• Stocker le carburant dans des réservoirs spécifiques désignés à cet effet.
• Remplacer par sécurité le réservoir du carburant ou le bouchon d'essence défectueux.

d) Remplacer les silencieux défectueux. e) Avant l'utilisation, toujours inspecter visuellement que les lames, l'assemblage des lames et le verrouillage des lames ne sont pas usés ou endommagés. Remplacer les lames et assemblage des lames qui ne sont pas en bon état afin de garder l'équilibre. f) Les lames doivent être équilibrées pour assurer un bon fonctionnement et pour pouvoir travailler en toute sécurité.

Opération

a) Ne pas utiliser la machine dans un espace confiné où de dangereuses émissions de monoxyde de carbone peuvent être collectées. b) Tondre seulement sous la lumière du jour ou sous une bonne lumière artificielle. c) Eviter l'utilisation de l'équipement sur de l'herbe grasse, quand c'est possible.

d) Toujours être sur de votre marche sur les pentes. e) Marcher, ne jamais courir. f) Pour les tondeuses à roues, tondre à travers les pentes, jamais de haut en bas. g) Exercer avec une extrême précaution lors du changement de direction sur les pentes. h) Arrêter les lames si la tondeuse doit être inclinée lors du transport lors d'une traversée de surfaces autres que de l'herbe, et lors du transport de la tondeuse dû à la zone qui doit être tondue. i) Ne pas tondre sur des pentes excessivement raides. j) Utiliser une extrême précaution lors du renversement ou de la traction de la tondeuse vers soi. k) Ne jamais utiliser la tondeuse avec des protections défectueuses, ou sans dispositifs de sécurité, par exemple des déflecteurs et/ou bac de ramassage, qui ne sont pas en place. l) Ne pas changer la configuration du moteur ou augmenter la vitesse. m) Pour le démarage, désengager toutes les lames, les vitesses doivent être au point mort, le levier de commande de traction doit être relâché. Mettre les pieds bien loin des lames. n) Avant de démarrer l'engin ou mettre en route le moteur, lire attentivement et comprendre toutes les instructions. o) Ne pas incliner la tondeuse lors du démarrage de la machine ou allumer le moteur, excepté si la tondeuse doit être inclinée pour le démarrage. Dans ce cas, ne pas l'incliner plus que absolument nécessaire et soulever seulement la partie qui est la plus éloignée de l'utilisateur. p) Ne pas démarrer la machine en se tenant devant l'éjection. q) Ne pas mettre les mains ou les pieds près ou sous les pièces rotatives. Garder tout le temps propre l'embouchure de l'extracteur d'herbe. r) Ne jamais prendre ou porter la tondeuse pendant que la machine est en marche. s) Arrêter la machine et enlever la clé de contact, débrancher l'antiparasite de la bougie.

Avant de nettoyer ou déboucher l'extracteur d'herbe. Avant de vérifier, nettoyer, et de travailler sur la tondeuse. - Après avoir percuté un objet. Inspector la tondeuse pour voir s'il y a des dommages et faire des réparations nécessaires avant de réutiliser la tondeuse. - Si la tondeuse commence à vibrer anormalement, arrêter le moteur immédiatement et vérifier en respectant les recommandations préalables.

t) Arrêter le moteur immédiatement:

A chaque fois que vous quittez l'engin. Avant le ravitaillement.

u) Pour arrêter le moteur, réduire le réglage de l'accélérateur, couper le contact et lâcher la poignée de présence opérateur, fermer le robinet d'essence (suivant équipement). v) Aller lentement lors de tout déplacement.

Maintenance et stockage

a) Contrôler, vérifier et desserrer tous boulons, verrous et vis pour s'assurer que l'équipement est en condition d'utilisation en toute sécurité.

b) Ne jamais garder la tondeuse avec de l'essence dans le réservoir dans un immeuble ou des vapeurs peuvent provoquer une flamme vive ou une étincelle. c) Laisser l'engin se refroidir avant de le ranger dans un endroit fermé. d) Pour réduire un risque de feu, garder l'engin propre sans herbes, sans graisse, le silencieux et le moteur refroidis, débrancher la batterie s'il y a et vider le réservoir à carburant. e) Vérifier le bac à herbe fréquemment, son état d'usure ou sa déterioration. f) Remplacer les parties usées et endommagées pour la sécurité. g) Si le réservoir du combustible doit être drainé, il devra être fait à l'extérieur.

2) Consignes particulières de sécurité

Utilisez toujours la tondeuse avec son sac de ramassage et/ou son déflecteur dans la position prévue.

• Éteignez le moteur avant de vider le sac de ramassage ou avant de modifier la hauteur de coupe.
• Pendant que le moteur tourne, n'introduisez jamais vos mains ou pieds sous la tondeuse ou sous la zone d'éjection de l'herbe.
• Avant de tondre, retirez tous les objets étrangers du gazon pouvant être propulsés par la machine.
• Maintenez les enfants et animaux domestiques à une distance de sécurité pendant l'utilisation de la tondeuse.
• Ne soulevez jamais la tondeuse au démarrage du moteur.
• La consommation d'alcool, de médicaments et de drogues, ainsi que des états de maladie, fièvre et fatigue nuisent à votre capacité à réagir. N'utilisez pas d'outils électriques dans de telles circonstances.
• Ne modifiez jamais la vitesse nominale du moteur.
• Ne soulevez jamais et ne transportez jamais l'outil quand son moteur est en marche.

Avant de mettre le moteur en marche, relâchez la barre de traction.

Avant de tondre, installez le sac de ramassage dans sa position prévue.

N'utilisez pas la tondeuse en cas de pluie ou si l'herbe est mouillée.

• Ne soulevez jamais l'arrière de la tondeuse au démarrage du moteur et ne placez jamais vos mains ou vos pieds sous le carter de coupe ou dans la bouche d'éjection arrêté pendant que le moteur tourne.
• Éteignez le moteur et retirez le capuchon de la bougie d'allumage dans les cas suivants:
• Avant toute opération sous le carter de coupe ou à proximité de la bouche d'éjection.
• Avant tout entretien, réparation ou vérification.
• Avant de transporter, soulever ou ranger la tondeuse.
• Si vous laissez la tondeuse sans surveillance ou changez la hauteur de coupe.
• Pour nettoyer et vider le sac de ramassage.
• Àprous avoir percuté un objet étranger, éteignez le moteur et inspectez attentivement la tondeuse pour repérer tout dommage. Apportez la tondeuse dans un centre de réparation/agree pour effectuer la réparation le cas échéant.

Si la tondeuse vibre anormalement, essayez d'en comprendre la raison et apportez

votre tondeuse dans un centre de réparation agréé.

• Vérifiez régulièrement que les boulons, écrous et vis sont correctement serrés pour une utilisation sécurisée de la tondeuse.

Manipulation des carburants

Redoublez de prudence lors de la manipulation des carburants. Ils sont inflammables et les vapeurs sont explosives.

Utilisez seulement un récipient approuvé.

Ne retirez jamais le bouchon de carburant ou n'ajoutez pas du carburant lorsque la machine est allumée. Eteignez l'appareil et laissez le moteur et les composants d'échappement refroidir avant de faire le plein.

Ne fumez pas.

Ne faites jamais le plein à l'intérieur d'un local, salle.

Ne rangez jamais l'outil et le bac à carburant à l'intérieur où il y a une flamme nue, comme près d'un chauffe-eau.

Si du carburant s'est renversé, ne tentez pas de démarrer la machine, mais déplacez-la loin du déversement avant de commencer son utilisation. Veuillez nettoyer tout déversement de carburant.

Replacez et serrez toujours le bouchon du réservoir après le ravitaillement.

Suivez strictement les instructions de ce manuel pour le remplissage en carburant de l'outil.

Lors de la maintenance et du stockage

Arrêtez l'outil et attendez qu'il se soit complètement arrêté. Assurez-vous que toutes les pièces mobiles sont venues à l'arrêt.

Laissez la machine refroidir avant d'effectuer une inspection, des réglages, une maintenance, son entretien et son rangement.

Rangez l'outil où la vapeur de carburant n'atteindra pas une flamme ou une étincelle.

Lors du transport et de son rangement, mettez l'outil toujours dans sa protection de transport et son dispositif de protection sur elle.

Risques résiduels

Même si vous utilisez ce produit en conformité avec toutes les exigences de sécurité, les risques potentiels de blessures et de dommages demeurent. Les dangers suivants peuvent survenir dans le cadre de la structure et de la conception de ce produit:

Soyez toujours vigilant lorsque vous utilisez ce produit, afin que vous puissiez reconnaître et gérer les risques.

Une intervention rapide peut éviter des blessures graves et des dommages à la propriété.

Éteignez et débranchez l'outil s'il y a des dysfonctionnements. Faites-le vérifier par un professionnel qualifié et faites porter des réparations, si nécessaire, avant de l'utiliser à nouveau.

Il y a des conséquences néfastes pour la santé résultant de l'émission de vibrations si le produit est utilisé sur de longues périodes de temps ou pas gérée de manière adéquate et correctement entretenu.

Il y a des risques de blessures et de dommages à la propriété en raison de pièces jointes ou cassées, l'impact soudain d'objets cachés lors de l'utilisation de coupe.

Risque de dommages corporels et matériels causés par des objets volants. L'utilisation prolongée de ce produit expose l'opérateur à des vibrations et peut conduire à la maladie dite du «doigt blanc». Afin de réduire le risque, veuillez porter des gants et gardez vos mains au chaud.

Si l'un des symptômes du syndrome du «doigt blanc» apparait, consultez immédiatement un médecin. Les symptômes du «doigt blanc» comprend : engourdissement, perte de sensibilité, chatouillements, picotements, douleur, perte de force, changements de couleur ou condition de la peau. Ces symptômes apparaissent généralement sur les doigts, les mains ou les poignets. Le risque augmente à basses températures.

Symboles

Lire le manuel d'instructions

Attention aux projections ! Gardez les spectateurs éloignés de la zone de travail.

Danger! Gardez mains et pieds éloignés de l'élement coupant.

Prudence! Ne pas utiliser la tondeuse dans une zone étroite ou non aérée.

Prudence! Avant toute opération, arrête le moteur et débranche la bougie.

Prudence! Les surfaces chaudes.

Avertissement: Ne jamais remplir le réservoir de carburant pendant que le moteur tourne

Utilisation prévue

Ce modèle de tondeuse thermique est conçu pour la tonte de gazon naturel. Toute autre utilisation est interdite.

Elle ne convient qu'à une utilisation privée dans un jardin ou une parcelle. Les tondeuses conçues pour les parcelles ou jardins privés sont celles utilisées pour l'entretien de zones herbeuses et de gazon privés et ne doivent pas être utilisées dans des zones publiques, parcs, zones sportives, agricoles ou forestières.

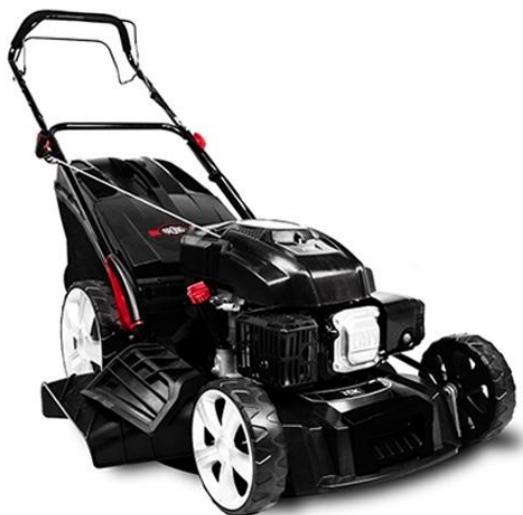

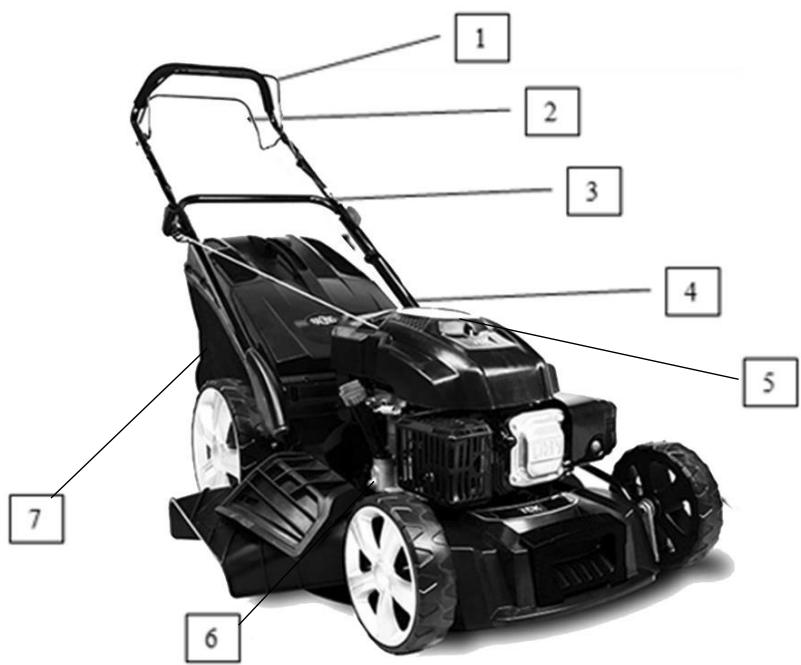

A. Description de l'outil

1. Barre de contrôle du moteur
2. Auto-propulsée
3. Poignée supérieure
4. Poignée inférieure
5. Moteur
6. Carter
7. Récupérateur semi-plastique

b. Informations techniques

Modèle	RACTDT5070-A1
Puisance nominale	3.2kW
Cylindrée	173cm³
Vitesse maximale du moteur	3000/min
Taille de coupe	502mm
Volume du bac a herbe	60 l
Poids	38kg
Type du moteur	DB575
La réception ce par type	e11*97/68SA*2012/46*3526*00
Type de lame	810723101
Capacité du réservoir	1,2 l
Capacité du réservoir à l'huile	0,55 l
Roue	(Avant / Arrière): 8" (20 cm) / 11" (27 cm)
Hauteur de coupe:	25 à 75mm (6 positions de réglage de hauteur)
Pression sonore	Lpa: 86dB(A), K=3,0 dB(A)
Puisance sonore garantie	98dB(A)
Puisance sonore	LwA: 98dB(A)
Vibration	Max. 3,421 m/s², K=1,5m/s²

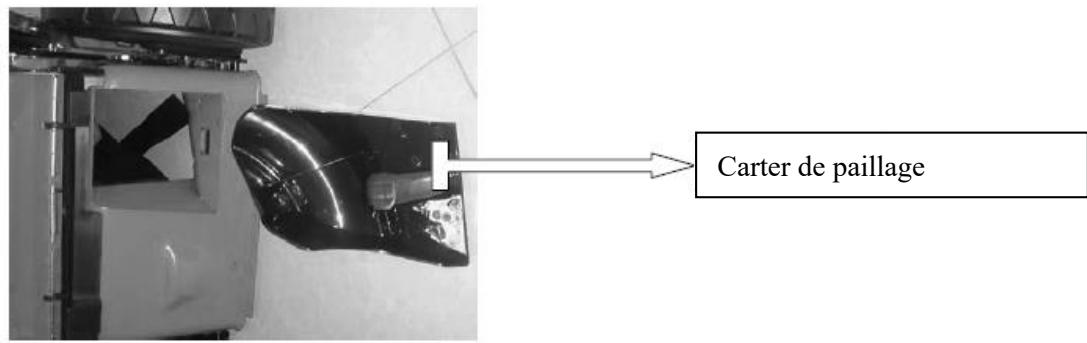

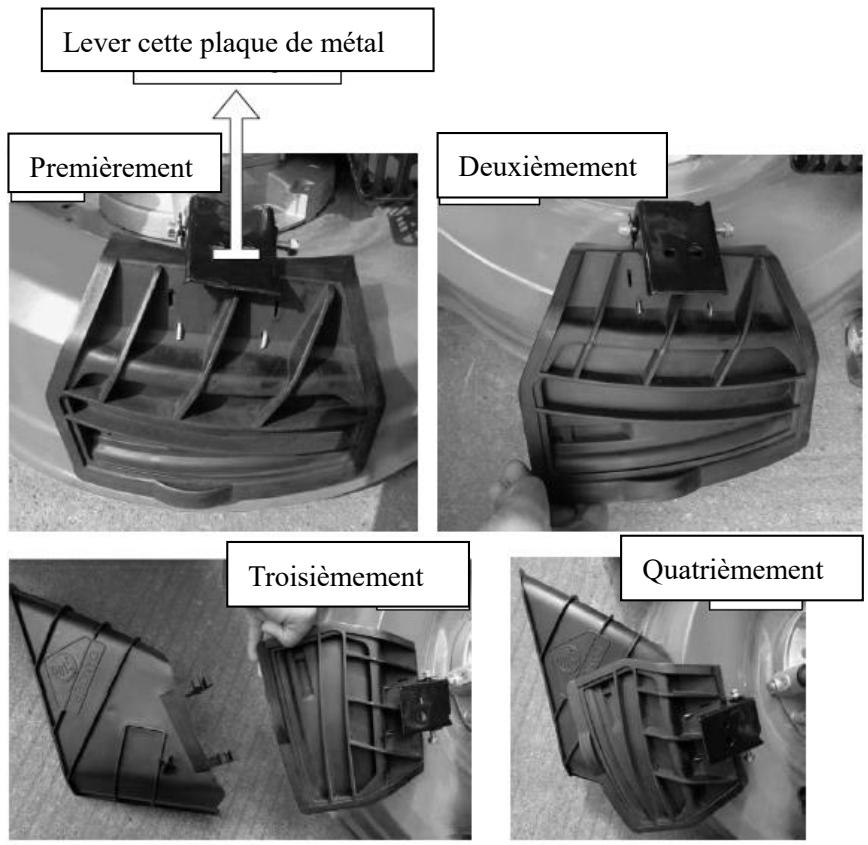

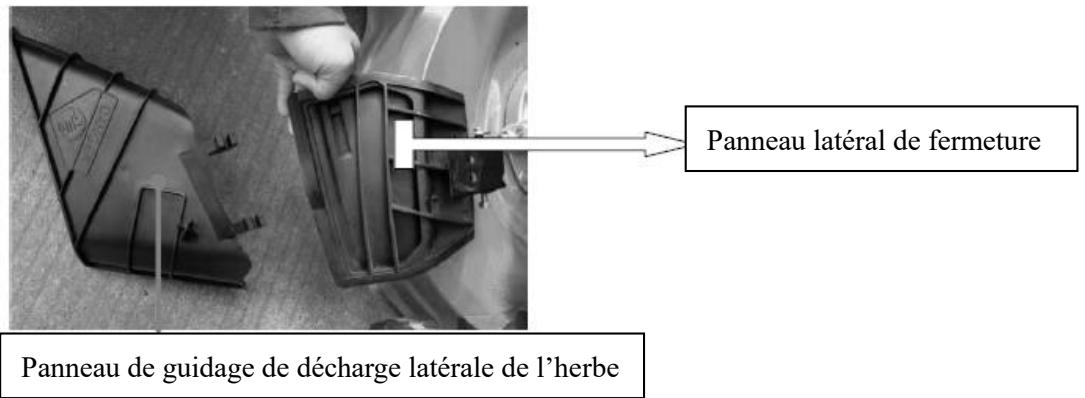

2) Montage avec décharge latérale

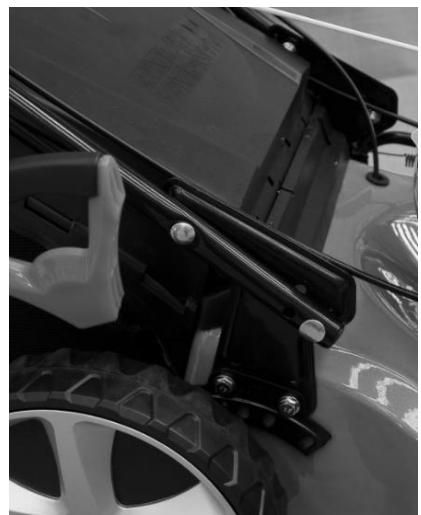

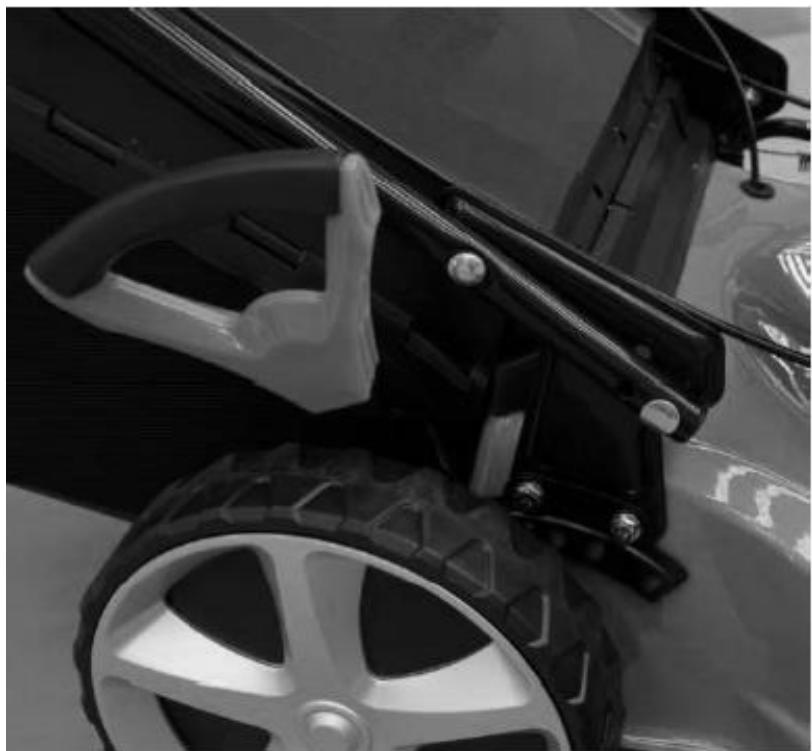

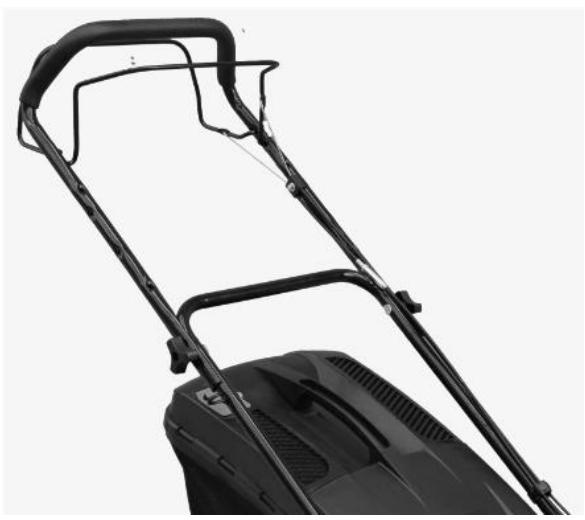

3) Montage de la poignee

a) Ouvrir la poignée et visser les pièces avec les deux vis et les écrous en plastique. b) Mettre l'enrouleur de démarrage sur la poignée de droite et fixer le câble sur le collier en plastique. c) Introduire la poignée d'enrouleur de démarrage sur les guides.

25 à 75mm (6 positions de réglage de hauteur)

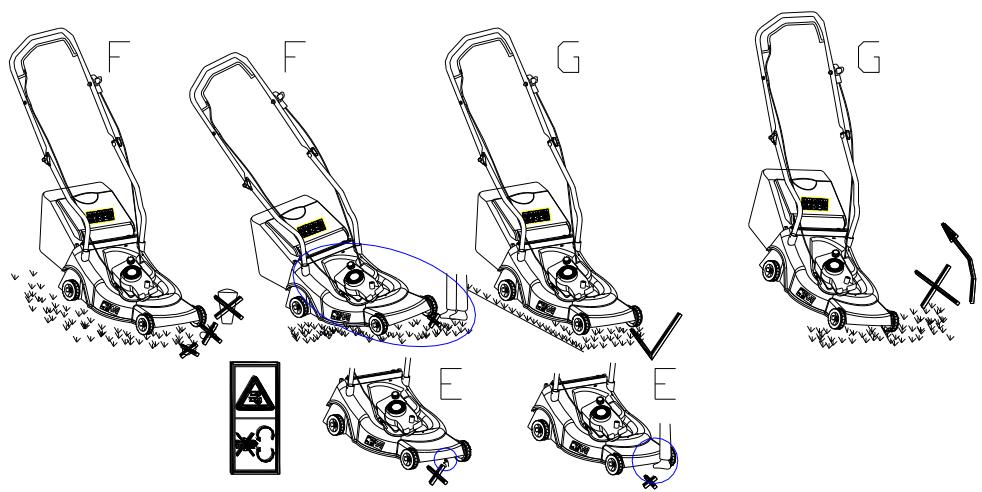

5) Precautions de securite

a) Toujours utiliser la tondeuse avec le bac à herbe et / ou le déflecteur en position. b) Arrête le moteur avant de vider le bac à herbe ou avant de changer la hauteur de coupe. c) Quand le moteur tourne, ne jamais introduire les mains ou les pieds sous la tondeuse ou dans la zone d'éjection de l'herbe. Fig. E d) Avant de tondre, retirer les corps étrangers de la pelouse, ils pourraient être éjectés par la machine. Fig. F e) Tenir les enfants, les autres personnes et les animaux domestiques à une distance de sécurité en utilisant la tondeuse. f) Ne jamais soulever la tondeuse en démarrant le moteur. Fig. G

4. Remplissage en carburant

AVERTISSEMENT! L'essence est extrêmement inflammable.

Stockez le carburant dans des bidons spécifiques conçus pour cela.

Remplissez le réservoir de carburant exclusivement à l'extérieur et avant de démarrer le moteur. Ne fumez pas quand vous remplissez le réservoir de carburant ou manipulez du carburant.

N'ouvrez jamais le bouchon du réservoir de carburant et n'ajoutez jamais de carburant quand le moteur est en marche ou quand il est chaud.

Si du carburant a débordé, ne mettez sur tout pas le moteur en marche, éloignez l'outil de l'endroit où le carburant a été renversé et veillez à ne créer aucune étincelle ou flamme tant que les vapeurs de carburant ne se sont pas dissipées.

Refermez complètement tous les bouchons de réservoir et de bidon de carburant.

Avant d'incliner la tondeuse pour entretenir la lame ou vidanger l'huile, videz le réservoir de carburant.

AVERTISSEMENT: ne replissez jamais le réservoir de carburant en intérieur,

Lorsque le moteur est en marche ou avant que le moteur ait pu refroidir pendant au moins 15 minutes après utilisation.

ATTENTION: N'utilisez pas d'essences non approuvées, telles qu'E15 et E85. Ne mélangez pas l'huile à l'essence et ne modifiez pas le moteur de manière à le faire fonctionner avec des carburants alternatifs. L'utilisation de carburants non approuvés endommagera les pièces du moteur et entraînera l'annulation de la garantie du moteur. Pour protégé le circuit de carburant contre la formation de calamine, ajoutez un stabilisateur de carburant au carburant.

A. Remplissage du réservoir

Le carburant doit répondre aux critères suivants :

Essence propre, neuve et sans plomb. - Un indice d'octane minimum de 87/87 AKI (91 RON). Pour une utilisation à haute altitude, voir ci-dessous. Une essence contenant jusqu'à 10% d'éthanol est acceptable. Retirez le bouchon du réservoir de carburant. - Ajoutez du carburant.

Ne replissez pas trop. Essuyez tout carburant qui a débordé avant de démarrer le moteur.

B. Huile moteur

Huile recommandée : Nous recommandons l'utilisation d'une huile détergente de haute qualité classée pour service SF, SG, SH, SJ ou supérieure. N'utilisez pas d'additifs spéciaux.

Les températures extérieures déterminent la viscosité correcte de l'huile pour le moteur. Utilisez le tableau pour déterminer la meilleure viscosité selon la plage des températures extérieures attendues.

En dessous de 4°C, l'utilisation d'une huile SAE 30 provoque des démarrages difficiles.

Au-dessus de 27°C, l'utilisation d'huile 10W-30 peut augmenter la consommation d'huile.

Vérifiez régulièrement le niveau d'huile.

Vérification du niveau d'huile

Vérifiez le niveau d'huile une fois le moteur éteint. - Retirez le bouchon/jauge du réservoir d'huile et essuyez-le. - Insérez le bouchon/jauge du réservoir d'huile dans le goulot du réservoir comme indiqué, sans le revisser, puis retirez-le pour vérifier le niveau d'huile. Si le niveau d'huile est proche ou en dessous de la limite inférieure de la jauge, retirez le bouchon/jauge et remplissez le réservoir d'huile recommandé jusqu'à la limite supérieure de la jauge (rebord inférieur du goulot). Ne remplissez pas trop. - Replacez le bouchon/jauge du réservoir d'huile. Max: limite haute Min: limite basse ( )

Le moteur est livré sans huile : mettre de l'HUILE MOTEUR avant de le

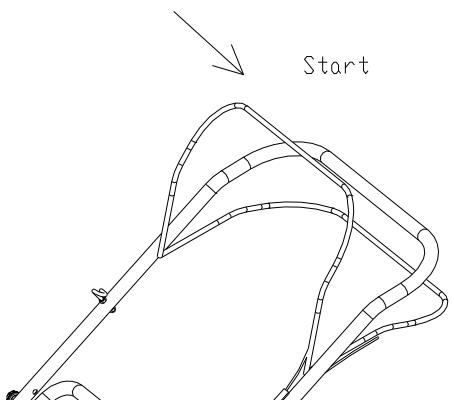

La lame est en rotation dès que le moteur démarre. Quand la machine est en marche, tenir la poignée de sécurité (3) dans sa position de travail. Le moteur s'arrête dès que vous relâchez la barre de contrôle du moteur.

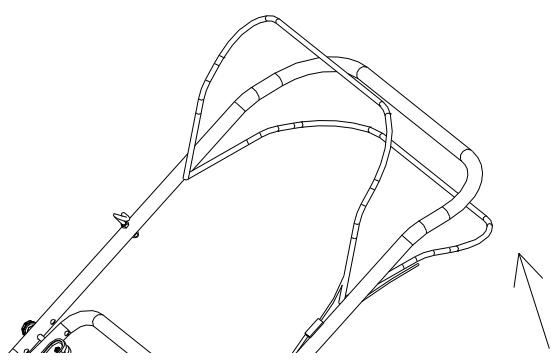

Pour la tondeuse auto-propulsee

Pour activer le système d'auto-propulsion, tirer sur le levier inférieur de la poignée et la maintenir avec le levier de frein.

Contrôler fréquemment le système d'auto-propulsion. Nettoyer les engrenages de roue et les graisser. Faire de même avec le roulement à bille, le cas échéant.

Avant tout entretien et maintenance, éteignez la machine et enlevez la bougie.

A. nettoyage de la tondeuse

L'herbe coupée est humide. Un nettoyage régulier après chaque utilisation assurera un meilleur fonctionnement de la tondeuse et diminuera le risque de corrosion ou de grippage. - Après avoir arrêté et laissé refroidir le moteur, retirez les débris d'herbe accumulés sur le carter et autour du moteur à l'aide d'un petit balai ou d'une brosse. - Nettoyez le sac de ramassage avec une brosse ou au jet d'eau afin de conserver les orifices d'aération dégagés. - Débranchez le capuchon de bougie et inclinez la tondeuse sur le côté (filtre à air et carburateur vers le haut). - Nettoyez le système de coupe des restes d'herbe coupée avec une spatule et une brosse. Redressez la tondeuse sur ses roues. - En cas de nettoyage à l'eau, n'utilisez pas de nettoyeur haute pression ni d'eau chaude. Évitez soigneusement de mouiller les parties mécaniques (moteur, roulements, fixations, etc.) et assurez-vous de bien sécher la machine avant son stockage en la laissant fonctionner au moins 2 minutes sur une surface plane et dégagée pour prévenir la corrosion ou le grippage.

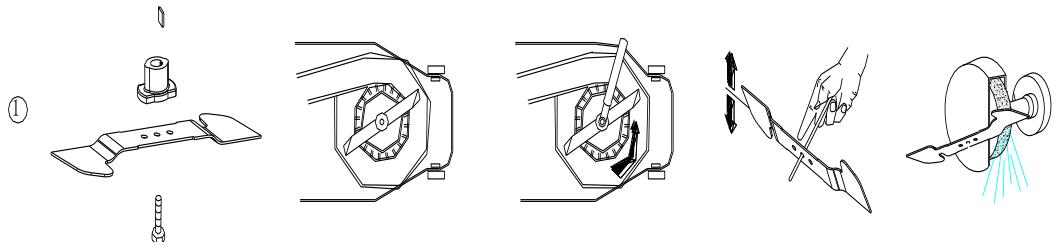

B. Maintenance de la lame

AVERTISSEMENT : Portez des gants, éteignez le moteur et retirez la bougie d'allumage avant les opérations suivantes.

La lame est fabriquée en acier trempé. Pour obtenir un travail propre, affûtez la lame fréquemment, environ toutes les 25 heures d'utilisation. Assurez-vous que la lame soit toujours bien équilibrée.

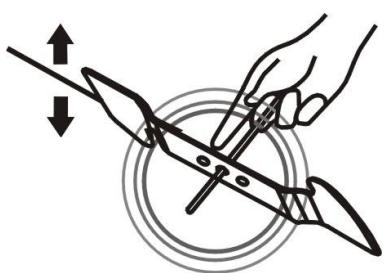

Introduisez un petit axe en fer (de 2 ou 3 mm de diamètre) dans le trou situé au milieu de la lame : celui-ci doit rester horizontal. Si la lame ne reste pas horizontale, équilibrez-la en l'affûtant davantage du côté où elle penche.

AVERTISSEMENT: utilisez uniquement des pièces de rechange d'origine. Les pièces de rechange de mauvaise qualité peuvent entraîner des dommages importants sur votre tondeuse et nuire à votre sécurité.

Pour retirer la lame, desserrez la vis, vérifiez le support de la lame et remplacez toutes les pièces si elles sont usées ou endommagées.

Lorsque vous remontez la lame, assurez-vous que les rebords de coupe se trouvent dans la même direction que le sens de rotation du moteur. Le couple de serrage de la vis de la lame doit être de 3,7 kg*m/s ²(37 Nm) et peut être vérifié à l'aide d'une clé dynamométrique.

C. stockage et transport de la tondeuse

• Entreposez votre tondeuse dans un local sec, tempéré, aéré et exempt de toute flamme, étincelle ou source de chaleur intense. Dans le cas où ce local serait accessible à des enfants, veillez toujours à sécuriser la machine en débranchant le capuchon de bougie.
• Il n'est pas conseillé de couvrir la tondeuse d'une bâche car celle-ci pourrait occasionner une accumulation d'humidité sur l'appareil et entraîner de la corrosion.

Arrêt prolongé et stockage hivernal

Nettoyez soigneusement la tondeuse. Videz le réservoir de carburant à l'aide d'une pompe d'aspiration d'essence. Mettez le robinet d'essence sur la position «OFF».

Ne videz pas le carburant dans des endroits fermés, à proximité de feu ou en fumant. Les vapeurs de gaz peuvent causer des explosions ou un incendie.

Faites tourner le moteur jusqu'à ce que le reste de carburant soit consommé.

Laissez refroidir le moteur. Vérifiez le bon état et la propreté du filtre à air. Retirez le capuchon de bougie et la bougie et versez la valeur d'une cuillerée à soupe d'huile dans le cylindre. Tirez doucement la poignée de lanceur plusieurs fois pour répartir l'huile et protéger le cylindre. Remettez la bougie en place.

Remise en service

Retirez la bougie et nettoyez-la à l'essence. Laissez-la sécher sans la remonter.

Tirez sur le lanceur à plusieurs reprises pour éliminer l'huile en excédent dans le cylindre.

Remontez la bougie sèche. Faites le plein de carburant sans plomb « frais » et positionnez le robinet d'essence sur la position «ON».

Mettez le moteur en marche

Avant de transporter la tondeuse

Nettoyez soigneusement la tondeuse. Videz le réservoir de carburant à l'aide d'une pompe d'aspiration d'essence. Mettez le robinet d'essence sur la position «OFF».

Ne videz pas le carburant dans des endroits fermés, à proximité de feu ou en fumant. Les vapeurs de gaz peuvent causer des explosions ou un incendie. Faites tournier le moteur jusqu'à ce que le reste de carburant soit consommé. Laissez refroidir le moteur.

Décrochez le bac de ramassage. Desserrez les fixations rapides du guidon et rabattez le guidon supérieur vers le bas. Faites attention à ne pas plier les câbles pendant le rabattage. Afin d'éviter des rayures, enroulez quelques couches de carton ondulé entre le guidon supérieur, le guidon inférieur et le moteur.

En raison de son poids, il est vivement conseillé de porter la tondeuse à deux ou d'utiliser des rampes de chargement.

Système de coupe

Avant et après chaque utilisation, vérifie que la lame, les boulons de fixation de lame, et l'assemblage de coupe ne sont ni trop usés, ni endommagés. Une lame déformée ou usée doit être remplacée. Ne redressez jamais une lame pliée.

Quand la lame est endommagée, remplacez-la le plus rapidement possible. Utilisez exclusivement des pièces d'origine ou approuvées par BUILDER SAS. Une vibration excessive lors du fonctionnement de la machine doit vous alerter car elle provient très souvent d'un problème sur le système de coupe.

Avertissement:

Ne travailliez jamais avec une lame pliée ou endommagée, car cela génère des vibrations et peut entraîner des dégâts à la tondeuse. Ne travaillez jamais avec une lame excessivement usée car vous risquez de vous blesser.

Affûter la lame

Pour obtenir un résultat optimal, faites aiguiser les lames et équilibrer la lame au moins une fois par an par un atelier spécialisé.

Bougie

Contrôlez la bougie pour la première fois au bout de 5 heures de service. Effectuez ensuite une maintenance de la bougie d'allumage toutes les 25 heures de service.

Retirez le capuchon de bougie d'un mouvement rotatif et retirez la bougie avec la clé à bougie fournie.

Repérez les encrassements et nettoyez-les le cas échéant à l'aide d'une brosse à fils de cuivre. Vérifiez l'écartement de l'électrode à l'aide d'une cale (~0,7 mm).

Le montage est effectué dans l'ordre inverse des étapes.

Si la bougie est usée ou endommagée, remplacez-la avec une bougie neuve prévue pour ce moteur.

Filtre à air

Un filtre à air en mauvais état diminue la performance et la durée de vie du moteur.

Il rend également son démarrage plus difficile. Des contrôles réguliers, surtout lors d'utilisations dans les milieux poussiéreux, sont par conséquent indispensables.

Contrôlez le filtre à air toutes les 25 heures d'utilisation ou plus souvent si le moteur est utilisé en atmosphère poussiéreuse.

Retirez le couvercle de la boîte à air.

Retirez avec précaution la cartouche filtrante en mousse. Nettoyez la cartouche en mousse dans une petite bassine d'eau chaude contenant quelques gouttes de liquide vaisselle jusqu'à ce qu'elle soit parfaitement propre et débarrassée de toute trace de graisse et de poussière.

AVERTISSEMENT: Ne nettoyez jamais la cartouche en mousse dans un bain d'essence, de White Spirit ou tous autres diluants. Ces produits déteriorent la mousse filtrante.

Si la cartouche filtrante est endommagée ou si elle est très sale, remplacez-la.

Rincez la cartouche filtrante à l'eau claire puis pressez-la délicatement et secouez-la pour en-retirer le maximum d'eau. Laissez-la sécher à l'air jusqu'à ce qu'elle soit complètement sèche.

Nettoyez le couvercle et l'intérieur de la boîte à air à l'aide d'un chiffon propre.

Appliquez uniformément une fine couche d'huile sur les faces extérieures de la cartouche filtrante à l'aide d'un pinceau (vous pouvez utiliser de l'huile moteur propre pour cette opération). Replacez la cartouche filtrante dans son logement puis le couvercle de la boîte à air en veillant à ce que chaque élément soit parfaitement ajusté et à sa place.

AVERTISSEMENT: Ne tordez jamais la cartouche en mousse pour l'essorer, vous risqueriez de l'endommager.

• Ces tondeuses sont équipées d'un double système de filtration : pré-filtre en mousse et cartouche filtrante en papier.

L'entretien du pré-filtre en mousse est identique à celui d'une cartouche filtrante en mousse. La cartouche filtrante en papier doit être nettoyée à l'aide d'un aspirateur. Si elle est très sale ou souillée d'huile ou d'essence, remplacez-la.

Réglage du câble de transmission

En position transmission engagée, le levier d'avance doit être poussé à fond jusqu'au guidon. Un cable de transmission mal réglé peut entraîner une usure prématurée du système d'avance de la tondeuse.

Si le câble de transmission est trop tendu, le levier d'avance sera difficile à maintenir au guidon. A contrario, si le câble de transmission n'est pas assez tendu, la transmission fonctionnera mal et manquera de puissance.

Pour régler la tension du câble de transmission, augmentez ou réduisez la longueur du dispositif de réglage à l'aide de clés.

Vérifiez la force de la transmission ainsi que la course du levier. Une fois le bon réglage atteint, bloquez le dispositif de réglage en serrant le contre-écrou.

Remarque : Laissez une garde d'environ 2 cm sur le levier d'avance.

La tondeuse doit commencer à avancer progressivement à partir de ce point.

Déclaration

de Conformité

BUILDER

32, rue Aristide Bergès - Z.I. 31270 Cugnaux - France

Tél. : [phone] Fax : [phone]

Déclaré que la machine désignée ci-dessous

TONDEUSE THERMIQUE

RACTDT5070-A1

Numéro de série :

Est conforme aux dispositions des Directives Européennes suivantes :

Directive sur les machines 2006/42/CE

Directive CEM 2014/30/UE

Normes harmonisées applicables:

EN ISO 5395-1:2013

EN ISO 5395-2: 2013+A1:2016+A2:2017

EN ISO 14982: 2009

Partie à notifier: TÜV Rheinland LGA Products GmbH, Germany

D'autres lignes directrices applicables:

Directive sur le bruit 2000/14/CE et 2005/88/CE, Article 12, Annexe III, Point 32

Niveau de puissance acoustique mesuré	98 dB(A)
Niveau de puissance acoustique garanti :	98 dB(A)

Normes harmonisées applicables:

EN ISO 3744:2010, ISO 11094:1991

Organisme de certification du bruit: Société Nationale de Certification et d'Homologation

NB0499

Cugnaux, le 21/11/2018

Philippe MARIE / PDG
