STATION 500 FR - Parafoudre EATON - Notice d'utilisation et mode d'emploi gratuit

Type d'appareil	Parafoudre
Nombre de prises	8
Protection contre les surtensions	Oui
Capacité de protection (kA)	Non précisé
Tension nominale	Non précisé
Fréquence	50/60 Hz
Indicateur de protection	Oui
Type de montage	Sur bureau ou mural
Matériau du boîtier	Plastique
Dimensions	Non précisé
Poids	Non précisé
Couleur	Noir
Normes de sécurité	Non précisé
Garantie	Non précisé
Langues du manuel	Multilingue

FOIRE AUX QUESTIONS - STATION 500 FR EATON

Que faire si l'EATON STATION 500 FR ne s'allume pas ?

Vérifiez que l'appareil est correctement branché à une prise fonctionnelle. Assurez-vous que le câble d'alimentation est en bon état. Si l'appareil ne s'allume toujours pas, essayez de le réinitialiser en le débranchant pendant quelques minutes puis en le rebranchant.

Comment recharger la batterie de l'EATON STATION 500 FR ?

Pour recharger la batterie, branchez l'appareil à une prise de courant standard. La lumière indicatrice de chargement devrait s'allumer, indiquant que la batterie est en train de se charger.

L'EATON STATION 500 FR émet un bip constant, que faire ?

Un bip constant peut indiquer un problème avec l'alimentation ou la batterie. Vérifiez que l'appareil est bien connecté à une source d'alimentation. Si le problème persiste, il se peut que la batterie soit défectueuse ou nécessite un remplacement.

Comment savoir si la batterie de l'EATON STATION 500 FR doit être remplacée ?

Si vous remarquez une diminution significative de l'autonomie de l'appareil ou si l'indicateur de batterie faible s'allume régulièrement, il est temps de remplacer la batterie.

L'EATON STATION 500 FR est-il compatible avec tous les appareils ?

L'EATON STATION 500 FR est compatible avec la plupart des appareils électroniques qui fonctionnent avec une alimentation de 230 V. Vérifiez toujours les spécifications de vos appareils avant de les brancher.

Comment effectuer un test de la batterie de l'EATON STATION 500 FR ?

Pour tester la batterie, débranchez l'appareil de la prise de courant et vérifiez s'il alimente vos appareils. Si l'alimentation est stable et suffisante, la batterie fonctionne correctement.

Que faire en cas de surchauffe de l'EATON STATION 500 FR ?

Si l'appareil surchauffe, débranchez-le immédiatement et laissez-le refroidir dans un endroit bien ventilé. Évitez de l'utiliser tant qu'il n'est pas revenu à une température normale.

Où trouver le manuel d'utilisation de l'EATON STATION 500 FR ?

Le manuel d'utilisation peut être téléchargé sur le site officiel d'EATON dans la section support ou documentation. Assurez-vous de sélectionner le modèle correct pour obtenir les informations appropriées.

MODE D'EMPLOI STATION 500 FR EATON

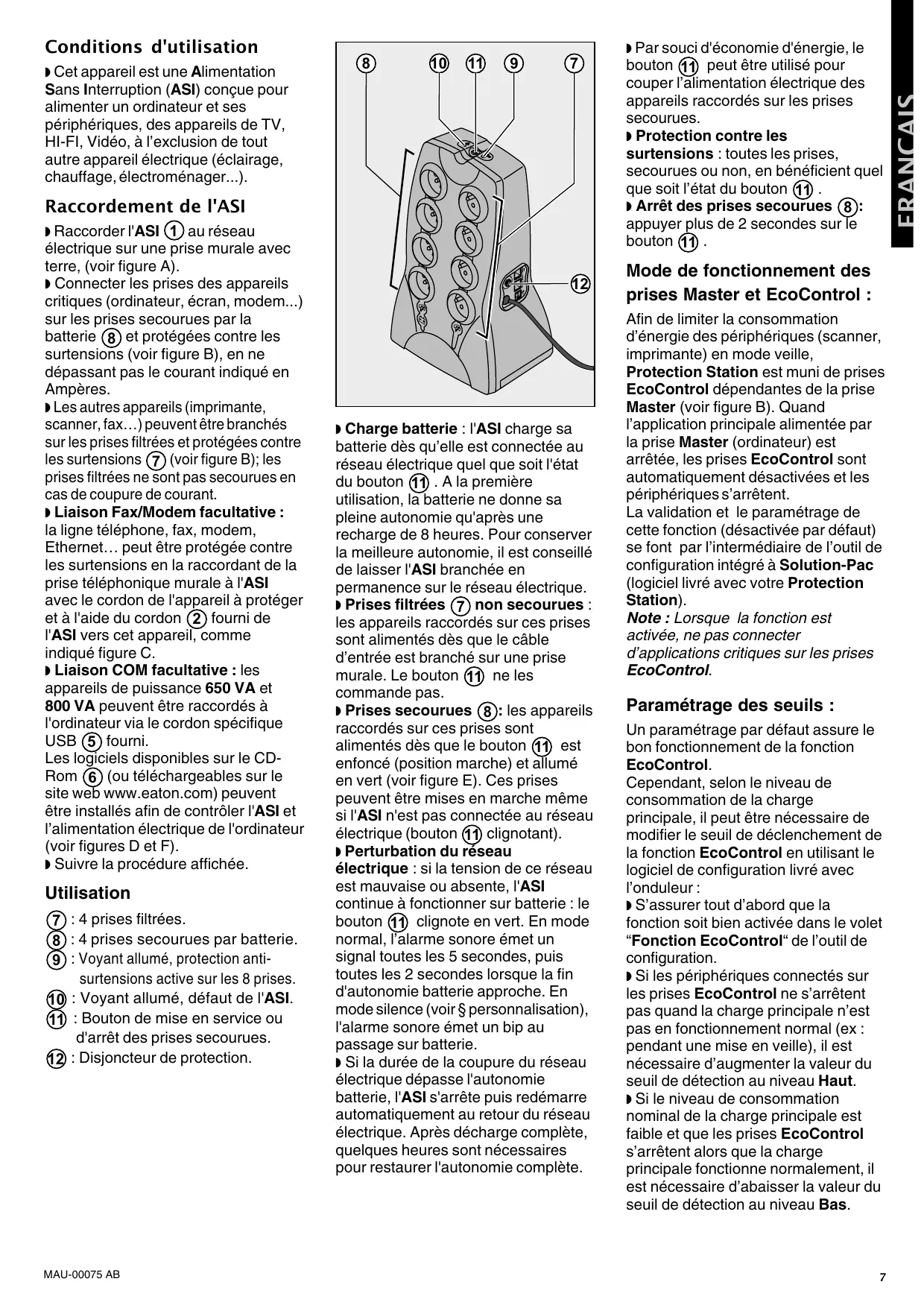

Conditions d'utilisation

Cet appareil est une Alimentation Sans Interruption (ASI) conçue pour alimenter un ordinateur et ses périphériques, des appareils de TV, HI-FI, video, à l'exclusion de tout autre appareil électrique (éclairage, chauffage, électroménager...).

Raccordement de l'asi

Raccorder l'ASI ① au réseau électrique sur une prise murale avec terre, (voir figure A). - Connecter les prises des appareils critiques (ordinateur, écran, modem...) sur les prises secourues par la batterie ⑧ et protégées contre les surtensions (voir figure B), en ne dépassant pas le courant indiqué en Ampères. - Les autres appareils (imprimante, scanner, fax...) peuvent être branchés sur les prises filtrées et protégées contre les surtensions (7) (voir figure B); les prises filtrées ne sont pas secourues en cas de coupure de courant. Liaison Fax/Modem facultative : la ligne téléphone, fax, modem, Ethernet... peut être protégée contre les surtensions en la raccordant de la prise téléphonique murale à l'ASI avec le cordon de l'appareil à protéger et à l'aide du cordon ② fourni de l'ASI vers cet appareil, comme indiqué figure C. Liaison COM facultative : les appareils de puissance 650 VA et 800 VA peuvent être raccordés à l'ordinateur via le cordon spécifique USB ⑤ fourni. Les logiciels disponibles sur le CD-ROM ⑥ (ou téléchargeables sur le site web www.eaton.com) peuvent être installés afin de contrôler l'ASI et l'alimentation électrique de l'ordinateur (voir figures D et F). Suivre la procédure affichée.

Utilisation

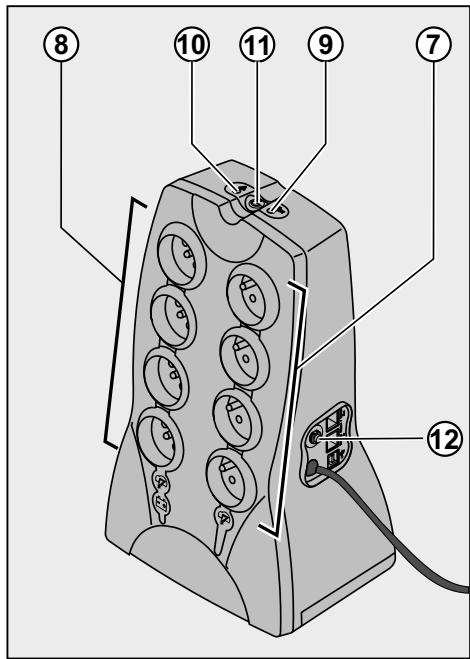

⑦: 4 prises filtrées. ⑧: 4 prises secourues par batterie. ⑨: Voyant allumé, protection antisurtensions active sur les 8 prises. ⑩: Voyant allumé, défaut de l'ASI. ⑪: Bouton de mise en service ou d'arrêt des prises secourues. ⑫: Disjoncteur de protection.

Charge batterie : l'ASI charge sa batterie dès qu'elle est connectée au réseau électrique quel que soit l'état du bouton ①. À la première utilisation, la batterie ne donne sa pleine autonomie qu'après une recharge de 8 heures. Pour conserver la meilleure autonomie, il est conseillé de laisser l'ASI branchée en permanence sur le réseau électrique. Prises filtrées ⑦ non secours : les appareils raccordés sur ces prises sont alimentés dès que le câble d'entrée est branché sur une prise murale. Le bouton ① ne les commande pas. Prises secourues ⑧ : les appareils raccordés sur ces prises sont alimentés dès que le bouton ⑪ est enfoncé (position marche) et allumé en vert (voir figure E). Ces prises peuvent être mises en marche même si l'ASI n'est pas connectée au réseau électrique (bouton ⑪ clignotant). - Perturbation du réseau électrique : si la tension de ce réseau est mauvaise ou absente, l'ASI continue à fonctionner sur batterie : le bouton ① clignote en vert. En mode normal, l'alarme sonore émet un signal toutes les 5 secondes, puis toutes les 2 secondes lorsque la fin d'autonomie batterie approche. En mode silence (voir § personnalisation), l'alarme sonore émet un bip au passage sur batterie. Si la durée de la coupure du réseau électrique dépasse l'autonomie batterie, l'ASI s'arrête puis redémarre automatiquement au retour du réseau électrique. Après décharge complète, quelques heures sont nécessaires pour restaurer l'autonomie complète.

• Par souci d'économie d'énergie, le bouton ⑪ peut être utilisé pour couper l'alimentation électrique des appareils raccordés sur les prises secourues. Protection contre les surtensions : toutes les prises, secourues ou non, en bénéficient quel que soit l'état du bouton ①. Arrêt des prises secourues (8) : appuyer plus de 2 secondes sur le bouton (11).

Mode de fonctionnement des prises master et ecocontrol :

Afin de limiter la consommation d'énergie des périphériques (scanner, imprimante) en mode veille,

Protection Station est muni de prises EcoControl dépendantes de la prise Master (voir figure B). Quand l'application principale alimentée par la prise Master (ordinateur) est arrêtée, les prises EcoControl sont automatiquement désactivées et les périphériques s'arrêtent.

La validation et le paramétrage de cette fonction (déactivée par défaut) se font par l'intermédiaire de l'outil de configuration intégré à Solution-Pac (logiciel livré avec votre Protection Station).

Note : Lorsque la fonction est activée, ne pas connecter d'applications critiques sur les prises EcoControl.

Paramétrage des seuils :

Un paramétrage par défaut assure le bon fonctionnement de la fonction EcoControl.

Cependant, selon le niveau de consommation de la charge principale, il peut être nécessaire de modifier le seuil de déclenchement de la fonction EcoControl en utilisant le logiciel de configuration LIVRE avec l'ondulesur :

S'assurer tout d'abord que la fonction soit bien activée dans le volet "Fonction EcoControl" de l'outil de configuration. Si les périphériques connectés sur les prises EcoControl ne s'arrêtent pas quand la charge principale n'est pas en fonctionnement normal (ex : pendant une mise en veille), il est nécessaire d'augmenter la valeur du seuil de détection au niveau Haut. Si le niveau de consommation nominal de la charge principale est faible et que les prises EcoControl s'arrêtent alors que la charge principale fonctionne normalement, il est nécessaire d'abaisser la valeur du seuil de détection au niveau Bas.

Rebut et sécurité batterie

Attention: la durée de vie de la batterie décroît de moitié tous les 10°C au-dessus de 25°C. La batterie ne peut être remplacée que par du personnel qualifié (risque d'électrocution) et par une batterie autorisée par Eaton afin de garantir le bon fonctionnement de l'appareil. Le rebut de la batterie doit être réalisé conformément à la législation en vigueur. Pour extraire la batterie, arrêter l'appareil (bouton ⑪ éteint), débrancher le cordon, et procéder comme suit :

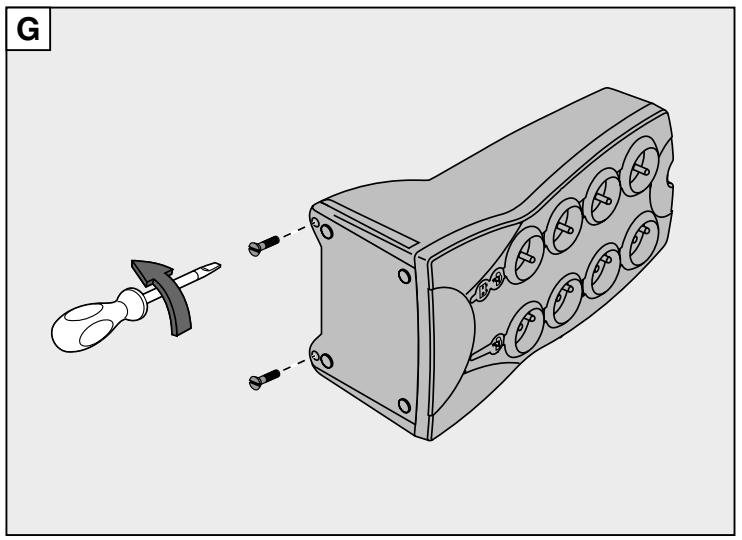

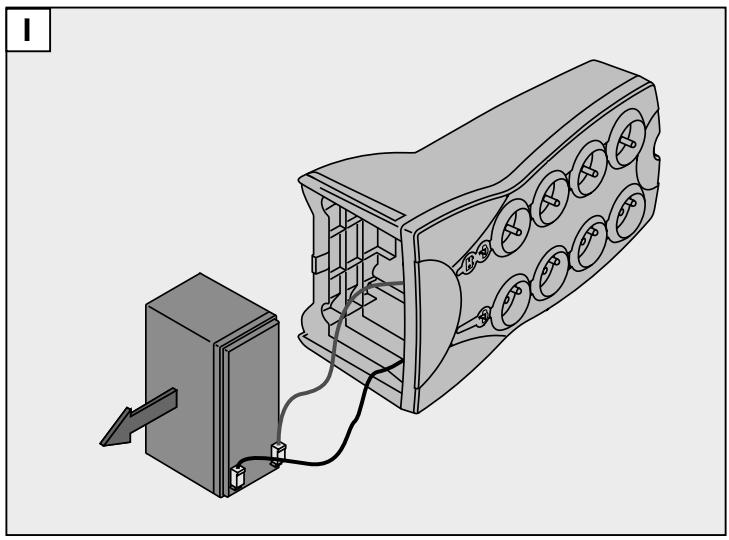

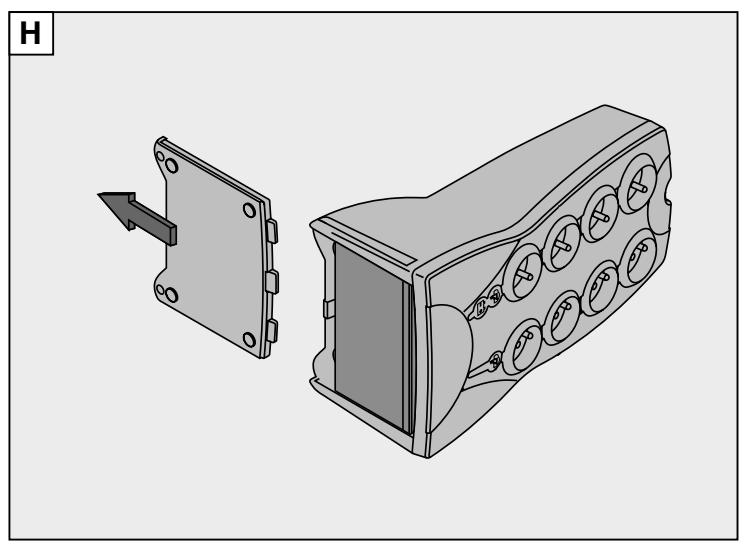

Changement de la batterie

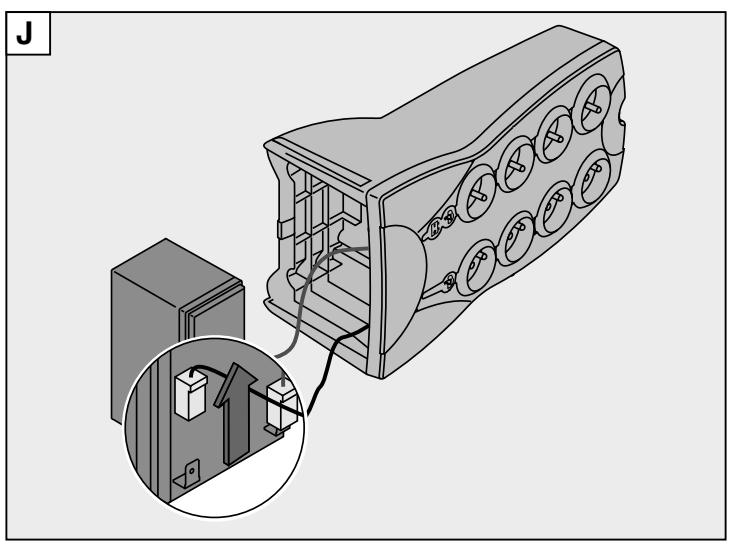

Attention : lors du raccordement des éléments batterie, une inversion des polarités + (rouge) et - (noir) provoque la destruction de l'appareil.

Dépannage

	Symptôme	Diagnostic	Remède
1	► Les prises secourues 8 ne sont pas alimentées.	► Le bouton 11 n'est pas enforcé.	► Appuyer sur le bouton 11 et vérifier qu'il s'est allumé en vert.
2	► Les apparciels raccordés ne sont plus alimentés lors d'une coupure du réseau électrique.	► Les apparciels ne sont pas raccordés sur les prises secourues 8.	► Raccorder ces apparciels sur les prises secourues 8.
3	► Le réseau électrique estprésent mais l'ASI fonctionne sur sa batterie.	► Le disjoncteur 12 s'est ouvert pour cause de surcharge excessive en sortie de l'ASI.	► Débrancher l'appareil en cause en sortie et réarmer le disjoncteur 12 en appuyant sur son bouton.
4	► Les prises filtrées 7 ne sont pas alimentées.	► La prise murale n'est pas alimentée.	► Rétablit l'alimentation de la prise murale.
		► Le disjoncteur 12 s'est ouvert pour cause de surcharge excessive en sortie de l'ASI.	► Débrancher l'appareil en cause en sortie et réarmer le disjoncteur 12 en appuyant sur son bouton.
5	► Le bouton vert 11 clignote également et l'alarme sonore émet un signal toutes les 5 secondes.	► L'ASI fonctionne féquement sur batterie car le courant fourni par la prise murale est de mauvaise qualité.	► Faire vérifier l'installation électrique par un professionnel ou changer de prise.
6	► Le bouton vert 11 clignote également et l'alarme sonore émet un signal continu.	► L'ASI subit une surcharge sur les prises secourues 8.	► Débrancher l'appareil en cause des prises secourues 8.
7	► Levoyant rouge 10 est allumé et l'alarme sonore émet un signal toutes les 30 secondes.	► L'ASI a subit un début. Les prises secourues 8 ne sont plus alimentées.	► Faire appel au service après vente.
8	► Levoyant vert 9 est étéint et les prises 7 sont alimentées.	► La protection contre les surtensions n'est plus assurée.	► Faire appel au service après vente.
9	► La ligne téléphonique est perturbée ou l'accès du modem est impossible.	► La protection contre les surtensions de la ligne téléphonique n'est plus assurée.	► Débrancher la ligne téléphonique de la prise murale.
			► Faire appel au service après vente.
10	► Le voyant rouge 10 est allumé.	► La batterie a atteint sa fin de vie.	► Faire replacer la batterie.

Personnalisation avancée de votre ASI :

Sensibilité aux variations du réseau électrique d'entrée			Alarme sonore
A utiliser uniquement en cas de fréquents passages sur batterie de l'ASI du fait de variations importantes de la tension du réseau électrique d'entrée.			Possibilité de désactiver l'alarme sonore lorsque l'ASI fonctionne sur batterie.
Accès au mode de programmation: appareil à l'accrit, notamment le bouton ⑪1 appuyé pendant 6 s et le relâcher après l'allumage des voyants ⑩ ⑪ ⑨.			Accès au mode de programmation: appareil à l'accrit, notamment le bouton ⑪1 appuyé pendant 11 s et le relâcher au fonctionnement de l'alarme sonore.
Affichage des 3 plages possibles de tension suivant l'état des voyants ⑩ et ⑪ :			Obtention des 2 modes possibles de l'alarme sonore :
Mode normal (configuration usine): réseau d'entrée compris entre 184V et 264V	Mode étendu bas : réseau d'entrée compris entre 160V et 264V	Mode étendu bas et haut : réseau d'entrée compris entre 160V et 284V	Mode normal (configuration usine): l'ASI émet un bip du passage sur batterie puis reste silencieuse.	Mode silence: l'ASI émet un seul bip au passage sur batterie puis reste silencieuse.
⑩ = ON ⑪ = ON ⑩ = ON ⑪ = OFF ⑩ = OFF ⑪ = ON			Mode normal activé: Programmation par un bip long.	Mode silence activé: Programmation par un bip court.
Changement de mode par appuis successifs sur le bouton ⑪ .			Changement de mode par appuis successifs sur le bouton ⑪ .
Mémorisation du mode après 10 s sans appui.			Mémorisation du mode après 10 s sans appui.
