Type de produit	Switch réseau Gigabit PoE+ à 8 ports
Modèle	TRENDnet TPE-TG44G
Nombre de ports	8 ports Gigabit Ethernet (10/100/1000 Mbps)
Ports PoE+	4 ports PoE+ (IEEE 802.3at), 30W max par port
Budget PoE total	65W
Technologie GREENnet	Détection de câble, réduction de puissance automatique
Dimensions (L x P x H)	200 x 160 x 44 mm
Poids	800 g
Alimentation	Adaptateur secteur externe 48V DC, 1.5A
Consommation électrique	Max 72W (avec PoE)
Fonctions de gestion	VLAN, QoS, IGMP Snooping, Link Aggregation
Configuration	Basé sur commutateur non géré ou configuration via DIP switch (mode VLAN)
LEDs	Alimentation, Lien/Activité, PoE actif
Support de montage	Montage sur bureau ou mur (kit non inclus)
Température de fonctionnement	0°C à 40°C
Entretien et nettoyage	Débrancher avant nettoyage. Utiliser un chiffon doux et sec. Ne pas utiliser de liquides ou de nettoyants abrasifs.
Sécurité	Utiliser uniquement l'adaptateur fourni. Ne pas ouvrir l'appareil. Tenir à l'écart de l'humidité.
Pièces détachées	Adaptateur secteur disponible en remplacement. Contactez le support TRENDnet.
Réparabilité	Non réparable par l'utilisateur. Faire appel à un technicien agréé.
Garantie	3 ans limitée (1 an sur alimentation et ventilateur)
Normes	CE, FCC, IEEE 802.3, 802.3u, 802.3ab, 802.3af/at
Contenu de la boîte	Switch TPE-TG44G, adaptateur secteur, guide d'installation rapide

FOIRE AUX QUESTIONS - TPE-TG44G TRENDNET

Comment installer le TPE-TG44G ?

Branchez l'adaptateur secteur, connectez vos périphériques réseau aux ports Ethernet, et le switch fonctionne immédiatement sans configuration. Les ports PoE+ alimentent automatiquement les appareils compatibles.

Quel est le budget PoE total et la puissance par port ?

Le budget PoE total est de 65W, chaque port PoE+ peut délivrer jusqu'à 30W (IEEE 802.3at). Les ports 1 à 4 sont PoE+.

Comment activer le mode VLAN d'isolement ?

Certains modèles disposent d'un DIP switch permettant d'activer le mode VLAN pour isoler les ports. Consultez le guide d'installation pour positionner le switch.

Que faire si les LEDs ne s'allument pas ?

Vérifiez l'alimentation (adaptateur branché et prise fonctionnelle). Si le voyant d'alimentation reste éteint, contactez le support.

Puis-je utiliser le switch sans PoE ?

Oui, les ports Ethernet fonctionnent normalement sans alimentation PoE. Utilisez n'importe quel port pour des périphériques non PoE.

Comment monter le switch au mur ?

Le switch possède des trous de montage sous le boîtier. Utilisez des vis adaptées (non fournies) pour le fixer au mur. Assurez-vous que l'air circule librement.

Quels types de câbles utiliser ?

Utilisez des câbles Ethernet Cat5e ou supérieur pour des performances Gigabit. Pour le PoE, un câble Cat5e minimum est recommandé.

Le switch supporte-t-il le VLAN 802.1Q ?

Le TPE-TG44G est un switch non géré simple. Il ne supporte pas le VLAN 802.1Q avancé. Certains modèles offrent un mode d'isolement basique via DIP switch.

Que faire en cas de surchauffe ?

Assurez-vous que les ventilations ne sont pas obstruées. Placez le switch dans un endroit bien ventilé. Si le problème persiste, éteignez et contactez le support.

Comment contacter le support TRENDnet ?

Visitez www.trendnet.com pour les mises à jour, la documentation et le support technique. Vous pouvez également enregistrer votre produit pour un meilleur service.

MODE D'EMPLOI TPE-TG44G TRENDNET

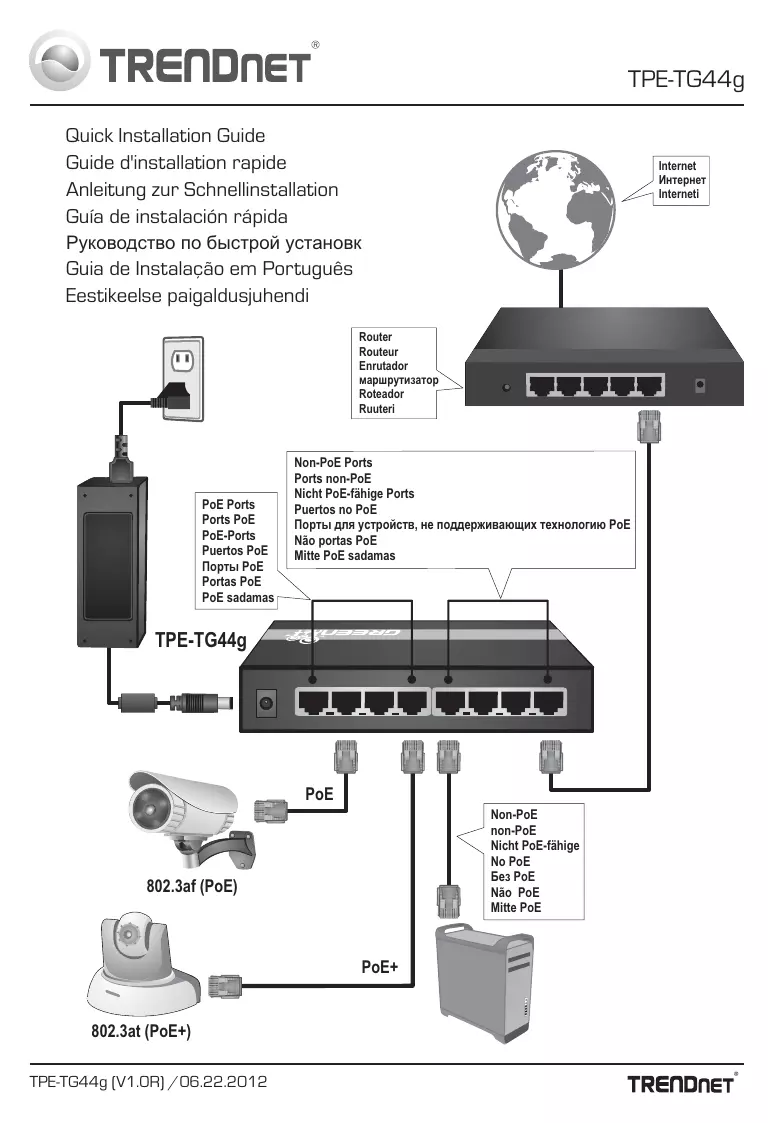

Guide d'installation rapide

EN 61000-3-2 : 2006 + A1 : 2009 + A2 : 2009 Class A

EN 61000-3-3 : 2008

EN 55024 : 1998 + A1 : 2001 + A2 : 2003

Coordonnées du fournisseur:

Nom:

TRENDnet, Inc.

Adresse:

20675 Manhattan Place

Torrance, CA 90501

USA

Détails du produit:

Nom du produit:

TPE-TG44g

Modèle:

8-Port GREENnet Gigabit PoE+ Switch

Nom Commercial:

TRENDnet

Détails standard applicables:

EN 55022:2006+A1:2007 Class B

EN 61000-3-2 : 2006 + A1 : 2009 + A2 : 2009 Class A

EN 61000-3-3 : 2008

EN 55024 : 1998 + A1 : 2001 + A2 : 2003

Déclaration:

Le produit est conforme aux exigences de la directive 2004/108/EC du Conseil (Parlement européen) sur la directive EMC et de produits liés à l'énergie de la directive 2009/125/CE.

Je déclare par la présente que les produits et accessoires mentionnés ci-dessus sont conformes aux standards et aux dispositions des directives.

Sonny Su

Full Name

May 10, 2012

Date

TRENDnet garantit ses produits contre les défauts de matières et de fabrication, dans des conditions normales d'utilisation et de service, pour les durées suivantes, à compter de la date de leur achat. Limitée: 3 ans de garantie limitée (Si applicable: 1 an de garantie sur l'adaptateur secteur, l'alimentation en énergie et les composants du ventilateur de refroidissement.) Visitez TRENDnet.com pour lire la politique complète de garantie, les droits et les restrictions s'appliquant à ce produit.

Si vous rencontrez des problèmes pour installer votre nouveau produit, veillez consulter notre site Internet pour les mises à jour de logiciels, de documentation et de support du produit. Visitez notre site sur www.trendnet.com.

Enregistrez votre produit

Afin d’être sûr de recevoir le meilleur niveau de service clientèle et le meilleur support possibles, veillez prendre le temps d’enregistrer produit en ligne sur: www.trendnet.com/register. Nous vous remercions d’avoir choisi TRENDBT.
