Type de produit	Switch réseau Gigabit PoE+
Marque	TRENDNET
Modèle	TPE-T80
Nombre de ports	8 ports Gigabit Ethernet (10/100/1000 Mbps)
Alimentation PoE	PoE+ sur tous les ports, budget PoE total 120W
Dimensions (L x P x H)	200 x 120 x 35 mm
Poids	0,7 kg
Alimentation électrique	Adaptateur secteur externe 48V DC, 2,5A
Consommation maximale	120 W (avec PoE)
Ventilation	Sans ventilateur (silencieux)
Normes réseau	IEEE 802.3, 802.3u, 802.3ab, 802.3af, 802.3at
Fonctions principales	Commutation Gigabit, PoE+ pour caméras IP et points d'accès, contrôle de flux, QoS
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon sec et doux ; ne pas utiliser de produits chimiques
Sécurité	Ne pas exposer à l'humidité, ne pas ouvrir le boîtier, respecter la tension d'alimentation indiquée
Pièces détachées et réparabilité	Aucune pièce réparable par l'utilisateur ; contacter le support TRENDNET pour tout problème
Garantie	3 ans limitée (1 an pour adaptateur secteur)
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% sans condensation
Certifications	CE, FCC, RoHS

FOIRE AUX QUESTIONS - TPE-T80 TRENDNET

Comment brancher l'alimentation du switch TPE-T80 ?

Utilisez l'adaptateur secteur fourni (48V DC, 2,5A). Branchez d'abord le câble d'alimentation sur le switch, puis sur une prise secteur. Vérifiez que le voyant d'alimentation s'allume.

Ce switch supporte-t-il le PoE+ ?

Oui, tous les ports sont compatibles PoE+ (IEEE 802.3at) avec un budget total de 120W, permettant d'alimenter des périphériques comme des caméras IP ou des points d'accès Wi-Fi.

Quel type de câble utiliser pour connecter des appareils ?

Utilisez des câbles Ethernet de catégorie 5e ou supérieure (Cat6 recommandé) pour des performances Gigabit optimales. Les câbles doivent être droits (non croisés) car le switch détecte automatiquement le type.

Le switch dispose-t-il d'une ventilation ?

Non, le TPE-T80 est conçu sans ventilateur pour un fonctionnement silencieux. Assurez-vous de le placer dans un endroit bien ventilé pour éviter la surchauffe.

Comment réinitialiser le switch ?

Ce switch est non administrable et ne nécessite pas de réinitialisation. En cas de dysfonctionnement, débranchez l'alimentation pendant 30 secondes puis rebranchez-la.

Puis-je utiliser ce switch pour connecter des périphériques non PoE ?

Oui, le switch détecte automatiquement la présence d'un périphérique PoE et n'alimente que ceux qui le demandent. Les appareils non PoE fonctionnent normalement sans risquer d'être endommagés.

Quelle est la distance maximale pour un câble Ethernet ?

La longueur maximale d'un segment Ethernet est de 100 mètres (328 pieds) pour des câbles de catégorie 5e ou supérieure. Au-delà, utilisez un répéteur ou un commutateur supplémentaire.

Comment savoir si le PoE fonctionne sur un port ?

Chaque port dispose d'un voyant LED. Si le périphérique PoE est correctement connecté et sous tension, le voyant correspondant s'allume en vert ou orange. Consultez la section des voyants dans la notice.

Que faire si le switch ne s'allume pas ?

Vérifiez que l'adaptateur secteur est bien branché et que la prise fonctionne. Testez avec un autre câble d'alimentation si possible. Si le problème persiste, contactez le support TRENDNET.

Ce switch peut-il être monté en rack ?

Non, le TPE-T80 est un switch de bureau compact et ne possède pas de kit de montage en rack. Il peut être posé sur une surface plane ou fixé au mur à l'aide des supports inclus si disponibles.

MODE D'EMPLOI TPE-T80 TRENDNET

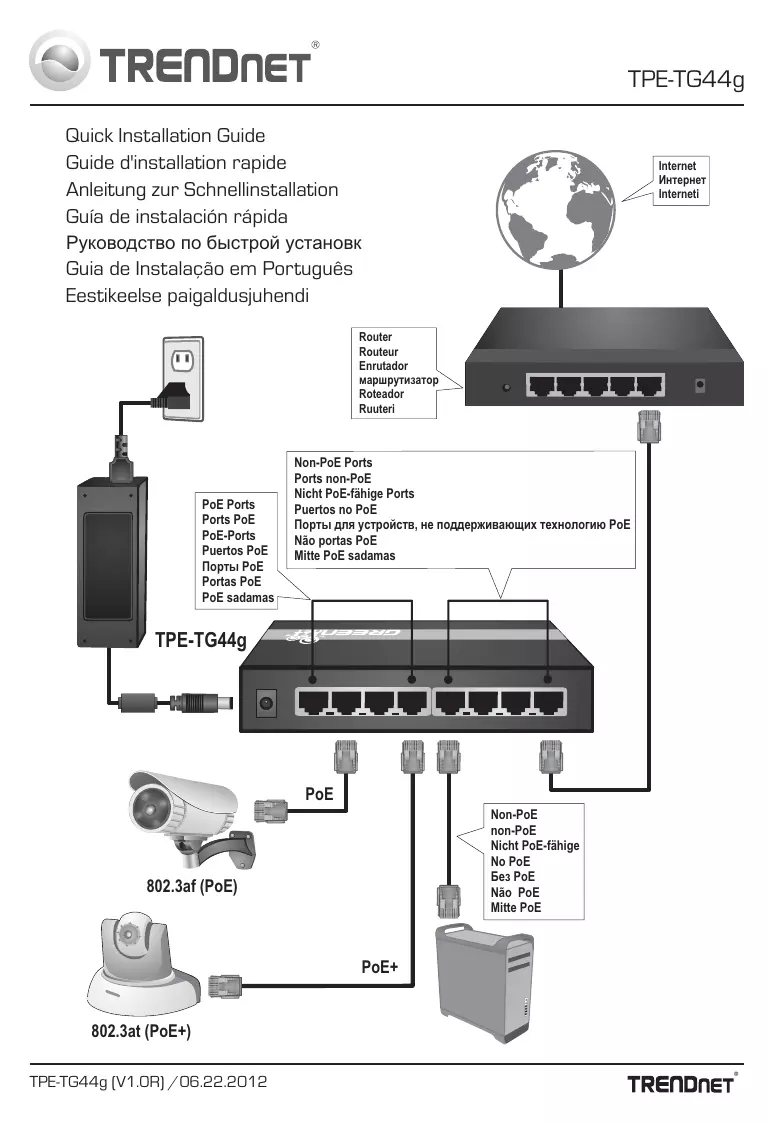

Guide d'installation rapide

EN 61000-3-2 : 2006 + A1 : 2009 + A2 : 2009 Class A

EN 61000-3-3 : 2008

EN 55024 : 1998 + A1 : 2001 + A2 : 2003

Coordonnées du fournisseur:

Nom:

TRENDnet, Inc.

Adresse:

20675 Manhattan Place

Torrance, CA 90501

USA

Détails du produit:

Nom du produit:

TPE-TG44g

Modèle:

8-Port GREENnet Gigabit PoE+ Switch

Nom Commercial:

TRENDnet

Détails standard applicables:

EN 55022:2006+A1:2007 Class B

EN 61000-3-2 : 2006 + A1 : 2009 + A2 : 2009 Class A

EN 61000-3-3 : 2008

EN 55024 : 1998 + A1 : 2001 + A2 : 2003

Déclaration:

Le produit est conforme aux exigences de la directive 2004/108/EC du Conseil (Parlement européen) sur la directive EMC et de produits liés à l'énergie de la directive 2009/125/CE.

Je déclare par la présente que les produits et appareils mentionnés ci-dessus sont conformes aux standards et aux dispositions des directives.

Sonny Su

Full Name

May 10, 2012

Date

TRENDnet garantit ses produits contre les défauts de matières et de fabrication, dans des conditions normales d'utilisation et de service, pour les durées suivantes, à compter de la date de leur achat. Limitée: 3 ans de garantie limitée (Si applicable: 1 an de garantie sur l'adaptateur secteur, l'alimentation en énergie et les composants du ventilateur de refroidissement.) Visitez TRENDnet.com pour lire la politique complète de garantie, les droits et les restrictions s'appliquant à ce produit.

Si vous rencontrez des problèmes pour installer votre nouveau produit, veillez consulter notre site Internet pour les mises à jour de logiciels, de documentation et de support du produit. Visitez notre site sur www.trendnet.com.

Enregistrez votre produit

Afin d’être sûr de recevoir le meilleur niveau de service clientèle et le meilleur support possibles, veillez prendre le temps d’enregistrer produit en ligne sur: www.trendnet.com/register. Nous vous remercions d’avoir choisi TRENDBT.
