TEG-2248WS - Switch réseau TRENDNET - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Switch réseau manageable (Web Smart)
Marque	TRENDNET
Modèle	TEG-2248WS
Ports	24 ports Gigabit Ethernet (10/100/1000) + 2 slots Mini-GBIC (combo avec ports 23 et 24)
Alimentation	100-240 V AC, 50-60 Hz (cordon électrique fourni)
Consommation électrique	30 W (estimation)
Dimensions (L x P x H)	440 x 200 x 44 mm (estimation, format rack 19 pouces)
Poids	3 kg (estimation)
Contenu de l'emballage	Switch, CD-ROM (utilitaire et guide), guide d'installation rapide multilingue, 2 supports de fixation avec vis, cordon électrique
Fonctions principales	Gestion via interface Web, VLAN, QoS, Link Aggregation, IGMP Snooping, découverte automatique des switches
Adresse IP par défaut	192.168.0.1
Mot de passe par défaut	admin
Navigateurs compatibles	Internet Explorer 5.0+, Netscape 6.0+
Entretien et nettoyage	Éteindre l'appareil, débrancher le cordon, nettoyer avec un chiffon sec et non pelucheux
Précautions de sécurité	Ne pas exposer à l'humidité, ne pas ouvrir le boîtier, utiliser uniquement le cordon d'alimentation fourni
Pièces détachées disponibles	Cordon d'alimentation, modules Mini-GBIC (SFP)
Réparabilité	Contacter le support TRENDnet ou un technicien agréé

FOIRE AUX QUESTIONS - TEG-2248WS TRENDNET

Comment réinitialiser le switch aux paramètres d'usine ?

Maintenez enfoncé le bouton de réinitialisation (situé sur le panneau avant) pendant au moins 10 secondes, puis relâchez. Le switch redémarrera avec les paramètres par défaut.

Quelle est l'adresse IP par défaut du switch ?

L'adresse IP par défaut est 192.168.0.1. Assurez-vous que votre ordinateur est sur le même sous-réseau (ex. 192.168.0.x).

Comment accéder à l'interface de gestion web ?

Ouvrez un navigateur (Internet Explorer 5.0+ ou Netscape 6.0+), saisissez http://192.168.0.1 dans la barre d'adresse et connectez-vous avec le mot de passe par défaut admin.

Comment configurer un VLAN sur le TEG-2248WS ?

Connectez-vous à l'interface web, allez dans la section 'VLAN', créez un nouveau VLAN et ajoutez les ports souhaités. N'oubliez pas d'attribuer le VLAN ID et de définir le mode de tag (tagged/untagged).

Puis-je utiliser des modules SFP dans les slots Mini-GBIC ?

Oui, utilisez des modules Mini-GBIC compatibles TRENDnet (TEG-MGBSX, TEG-MGBS10, etc.). Les ports Ethernet Gigabit 23 et 24 seront désactivés si leurs slots SFP correspondants sont utilisés.

Comment mettre à jour le firmware du switch ?

Téléchargez le dernier firmware depuis le site TRENDnet. Accédez à l'interface web, section 'Maintenance' > 'Firmware Upgrade', sélectionnez le fichier et cliquez sur 'Upgrade'. Ne coupez pas l'alimentation pendant l'opération.

Que faire si j'ai oublié le mot de passe administrateur ?

Vous devez réinitialiser le switch aux paramètres d'usine (voir question sur la réinitialisation). Tous les paramètres seront perdus.

Comment attribuer une adresse IP fixe au switch ?

Utilisez l'utilitaire Web Smart Management Utility fourni sur le CD-ROM. Après découverte du switch, cliquez sur 'Configuration setting' et saisissez l'IP, le masque et la passerelle souhaités.

Le voyant d'alimentation ne s'allume pas, que faire ?

Vérifiez que le cordon d'alimentation est correctement branché à la fois sur le switch et sur une prise électrique fonctionnelle. Si le problème persiste, contactez le support TRENDnet.

Comment enregistrer mon produit TRENDnet ?

Rendez-vous sur www.trendnet.com/register et suivez les instructions. L'enregistrement permet de bénéficier d'un meilleur support client.

MODE D'EMPLOI TEG-2248WS TRENDNET

Guide d'installation rapide

1. Avant de commencer 1 2. Installation du matériel 2
2. Utilitaire de gestion Internet 3

Contenu de l'emballage

TEG-160WS/TEG-240WS - CD-ROM contenant l'utilitaire et le guide de l'utilisateur - Guide d'installation rapide en plusieurs langues - 2 supports de fixation avec vis - Cordon électrique

Vérification de l'équipement

• Navigateur Internet : Internet Explorer (5.0 ou supérieur), Netscape (6.0 ou supérieur)
• Ordinateur avec adaptateur réseau installé
• Module Mini GBIC (par ex. TEG-MGBSX, TEG-MGBS10, TEG-MGBS40, TEG-MGBS80, TEG-MGBS10D35, TEG-MGBS40D35) pour logements Mini GBIC

Remarque :

1. Après avoir terminé l'installation du matériel, utilisez l'utilitaire Smart basé Internet pour configurer le TEG-160WS/TEG-240WS. Pour y accéder, ouvrez votre navigateur Internet et saisissez l'adresse IP par défaut http://192.168.0.1 et le mot de passe par défaut « admin ». Assurez-vous que votre ordinateur et le TEG-160WS/TEG-240WS sont configurés sur le même segment de réseau.
2. gabit. Lorsque les ports Mini GBIC sont utilisés, les ports 15 et 16 (TEG-160WS) et les ports 23 et 24 (TEG-240WS) Ethernet Gigabit sont désactivés.
3. Branchez le Cordon électrique à l'arrière du TEG-160WS/TEG-240WS et à une prise de courant.

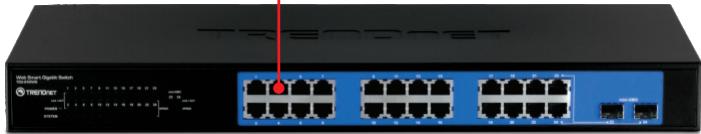

1. Branchez un câble réseau CAT-5e ou 6 RJ-45 de l'ordinateur à un port Ethernet disponible du TEG-160WS/TEG-240WS.

3. Utilitaire de gestion internet

Remarque: Si vous désirez découvreraisément tous les Switches de gestion Internet du réseau, assignez une adresse IP, modifier le mot de passe et effectuez la mise à jour du firmware. Ensuite installez l'utilitaire de gestion Internet. Suivez les étapes cidesous.

Utilisateurs windows

1. Insérez le CD-ROM contenant l'utilitaire et le guide de l'utilisateur dans le lecteur de CD-ROM de votre ordinateur et cliquez ensuite sur Install Utility (Installer l'utilitaire).

1. Suivez les instructions de l'assistant d'installation. Cliquez sur OK.

1. Cliquez sur Start → Programs → Web_Management_Utility, et cliquez ensuite sur Web_Management_Utility.

Web Smart Switch Management Utility

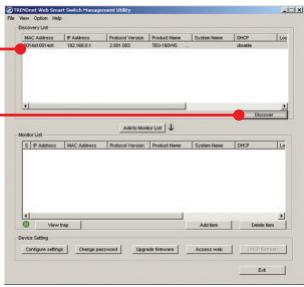

1. Cliquez sur Discovery (Découvrez), et ensuite double-cliquez sur le Switch qui apparait dans la liste des découvertes (Discovery List).

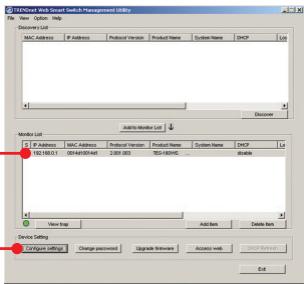

1. Cliquez sur le Switch de la liste de contrôle (Monitor List) et ensuite sur Configuration setting (Paramétrage de la configuration).

1. Configurez l'adresse IP, le masque de sous-réseau, la passerelle, et le mot de passe. Cliquez sur Set (Enregistrer).

1. Cliquez sur OK.

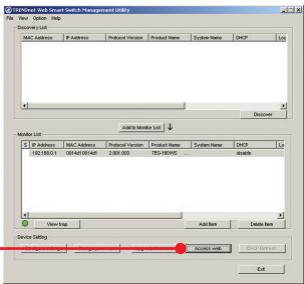

1. Cliquez sur Access Web.

1. Saisissez votre Mot de passe et cliquez sur Login. Le mot de passe par défaut est admin.

L'installation est maintenant complète.

Si vous désirez davantage d'informations sur la configuration et les paramètres avancés de l'utilitaire intelligent basé Internet, veuillez consulter le Guide de l'utilisateur fourni sur le CD-ROM avec l'utilitaire ou le site Internet de TRENDnet sur www.trendnet.com.

Enregistrez votre produit

Afin d’être sûr de recevoir le meilleur niveau de service clientèle et le meilleur support possibles, veuillez prendre le temps d’enregistrer votre produit en ligne sur : www.trendnet.com/register Nous vous remercions d’avoir choisi TRENDnet.
