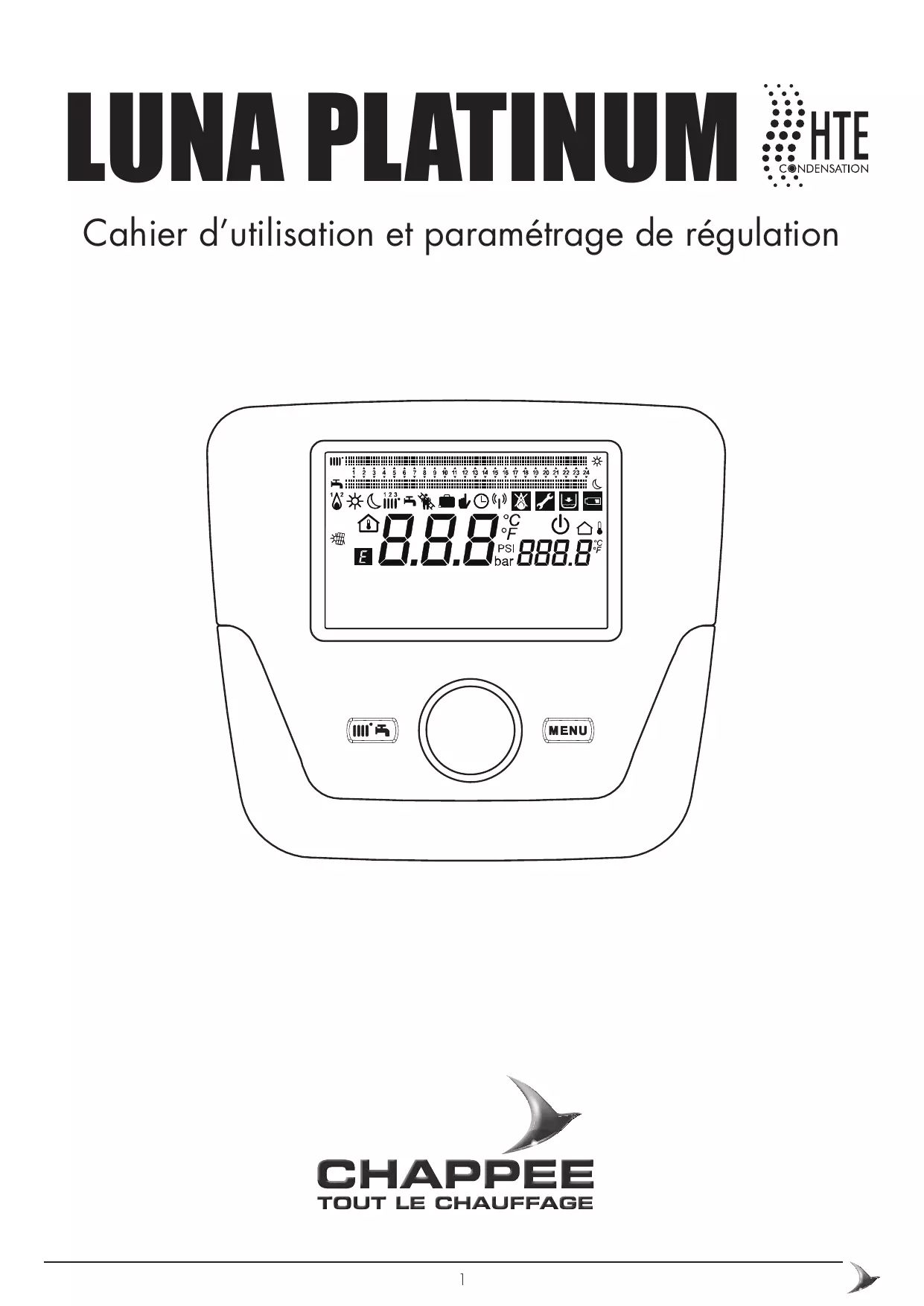

LUNA PLATINUM Cahier d’utilisation et paramétrage de régulation

4.1.1. Réglage de la température ambiante en mode réduit............................... 6

Symboles référés au régulateur d'ambiance (chapitre 1) Tourner le bouton B Visualisation afficheur Appuyer sur le bouton B Appuyer en même temps sur la touche A et sur le bouton B Appuyer sur la touche A ou C Appuyer en même temps sur les touches A et C

1. Boîtier de régulation

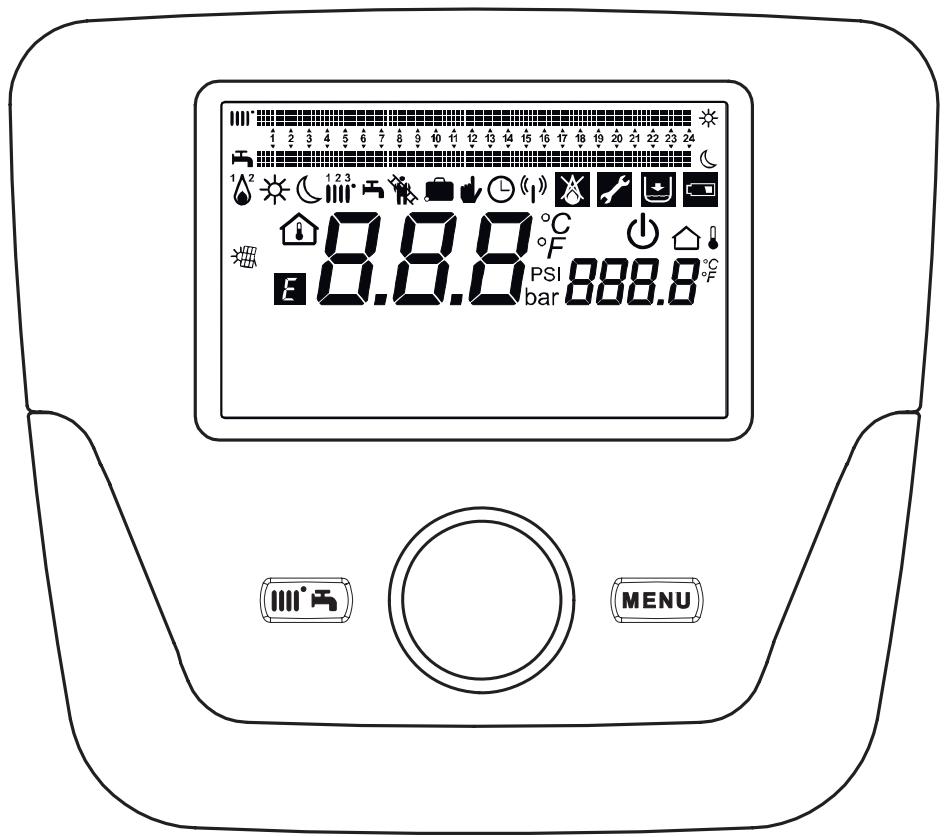

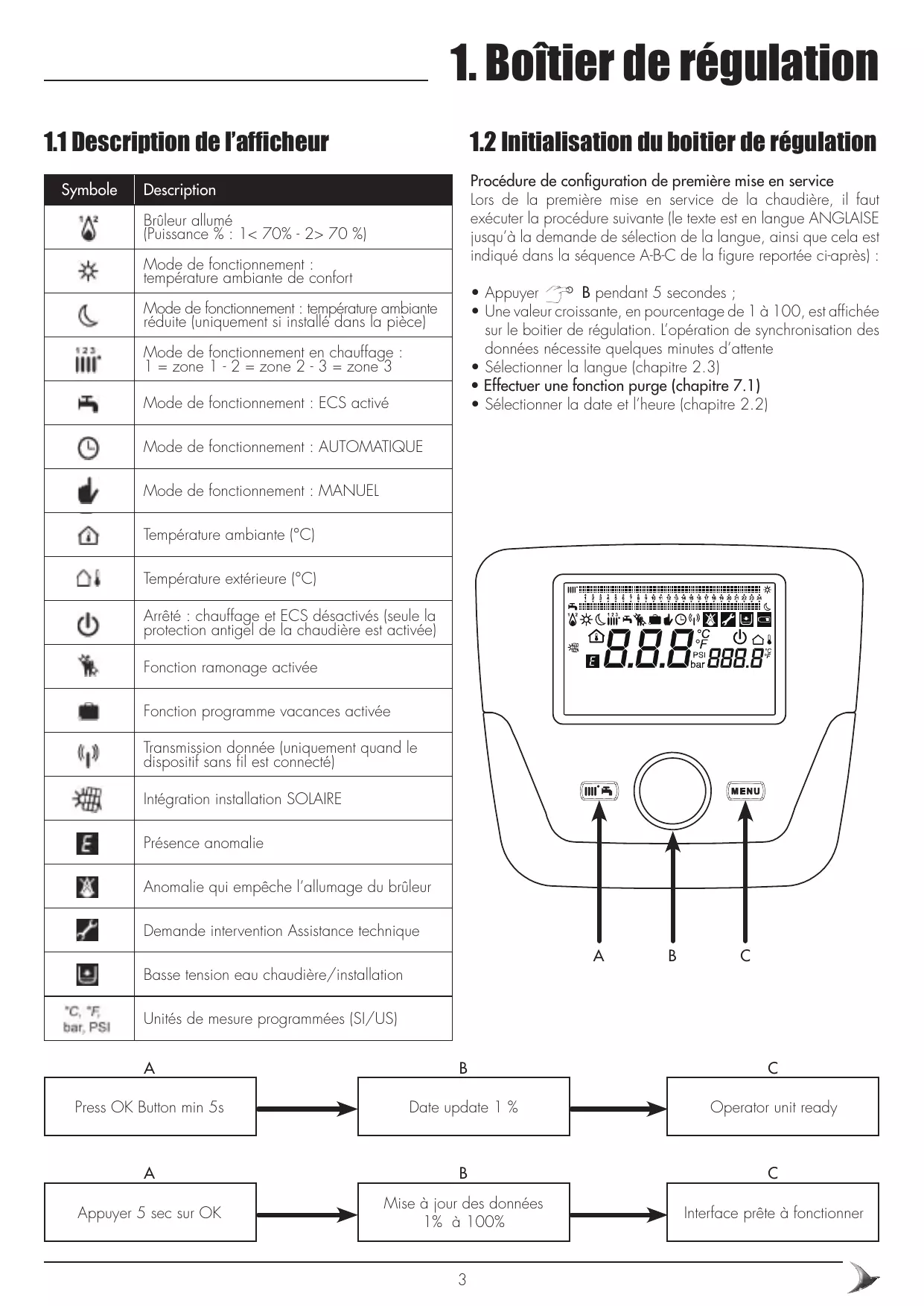

1.1 Description de l’afficheur

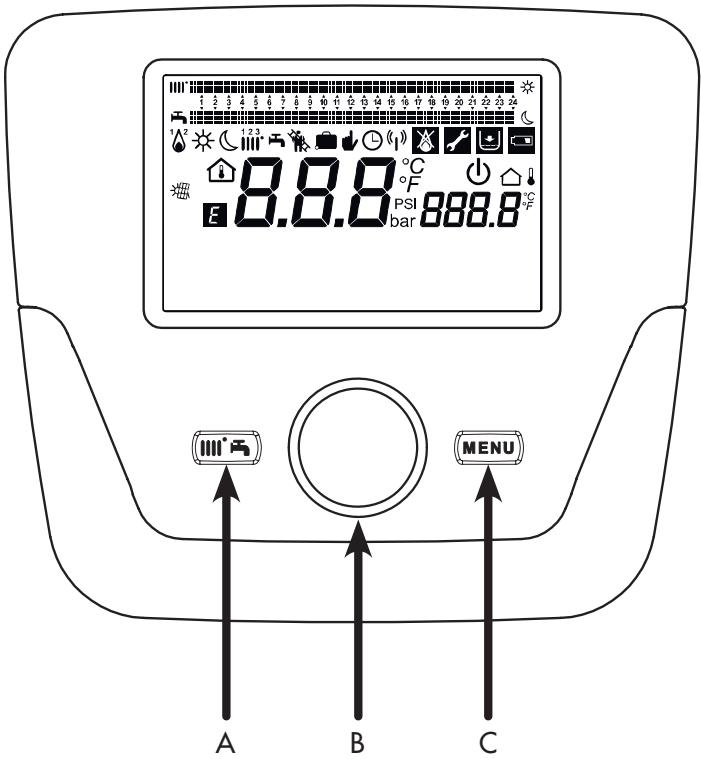

1.2 Initialisation du boitier de régulation

Procédure de configuration de première mise en service Lors de la première mise en service de la chaudière, il faut exécuter la procédure suivante (le texte est en langue ANGLAISE jusqu’à la demande de sélection de la langue, ainsi que cela est indiqué dans la séquence A-B-C de la figure reportée ci-après) : Description Brûleur allumé (Puissance % : 1< 70% - 2> 70 %) Mode de fonctionnement : température ambiante de confort

• Appuyer B pendant 5 secondes ;
• Une valeur croissante, en pourcentage de 1 à 100, est affichée sur le boitier de régulation. L’opération de synchronisation des données nécessite quelques minutes d’attente
• Sélectionner la langue (chapitre 2.3)
• Effectuer une fonction purge (chapitre 7.1)
• Sélectionner la date et l’heure (chapitre 2.2) Mode de fonctionnement : température ambiante réduite (uniquement si installé dans la pièce) Mode de fonctionnement en chauffage : 1 = zone 1 - 2 = zone 2 - 3 = zone 3 Mode de fonctionnement : ECS activé Mode de fonctionnement : AUTOMATIQUE Mode de fonctionnement : MANUEL Température ambiante (°C) Température extérieure (°C) Arrêté : chauffage et ECS désactivés (seule la protection antigel de la chaudière est activée) Fonction ramonage activée Fonction programme vacances activée Transmission donnée (uniquement quand le dispositif sans fil est connecté) Intégration installation SOLAIRE Présence anomalie Anomalie qui empêche l’allumage du brûleur Demande intervention Assistance technique

Unités de mesure programmées (SI/US)

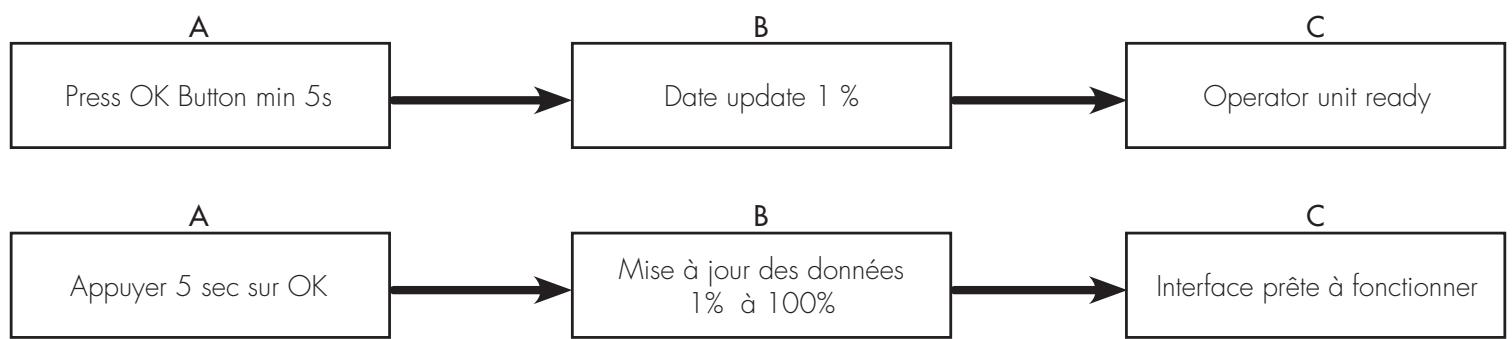

Appuyer 5 sec sur OK Mise à jour des données 1% à 100% Interface prête à fonctionner

2. Accès aux menus de configuration des paramètres

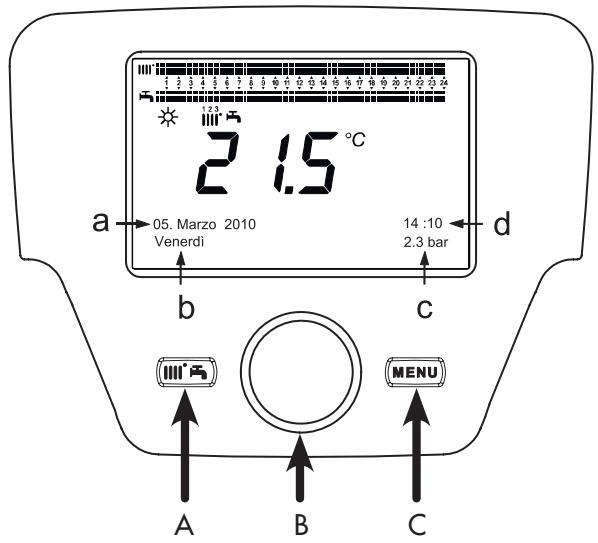

Légende afficheur Date : jour, mois, année Jour de la semaine Pression chaudière / circuit de chauffage Horloge : heure et minute

Pour accéder aux menus de configuration, la procédure à suivre est la suivante (se référer au chapitre « Description

Symboles » : CC B B choisir le menu souhaité; B pour valider ou

C pour quitter sans enregistrer.

La liste des menus de configuration est la suivante :

Info Heure et date Interface utilisateur Programme hor 1,2 Programme hor 3 / CC3

• Diagnostic générateur

2.1 Menu informations

En présence d’anomalie, la première donnée affichée est le code de celui-ci. Pour afficher les informations de la chaudière, sélectionner la commande « Info », en suivant la procédure du chapitre 2. Température chaudière Température extérieure

Température de refoulement de la chaudière Température extérieure Valeur minimum de température extérieure mémorisée (avec Sonde Extérieure connectée) Valeur maximum de température extérieure mémorisée (avec Sonde Extérieure connectée) Température ECS (valeur lue par la sonde du circuit sanitaire de la chaudière) Température instantanée de la sonde collecteur (avec accouplement installation solaire) Marche/Arrêt Mode de fonctionnement du circuit de chauffage (circuits : 1,2,3) Charge Mode de fonctionnement du circuit sanitaire Marche/Arrêt Mode de fonctionnement de la chaudière Indique si le rayonnement solaire est suffisant (avec intégration installation solaire) xxxxxxxxxx Température extérieure min. Température extérieure max. Température ECS Température collecteur Etat circuit Chauffage (1,2,3) Etat circuit ECS Etat chaudière Etat installation solaire Téléphone service clients

2.2 Réglage de l’heure et de la date

Pour programmer l’heure et la date, voir le chapitre 2 et procéder de la façon suivante :

• Accéder au menu Heure et Date Ligne 1 (Heures / minutes) B (l’heure clignote) B pour modifier l’heure B pour valider (les minutes clignotent) B pour modifier B pour valider. BLigne 3 (Année) en exécutant de nouveau la procédure susmentionnée. BB pour modifier Ligne (Jour mois)

C pour revenir au menu précédent.

2. Accès aux menus de configuration des paramètres

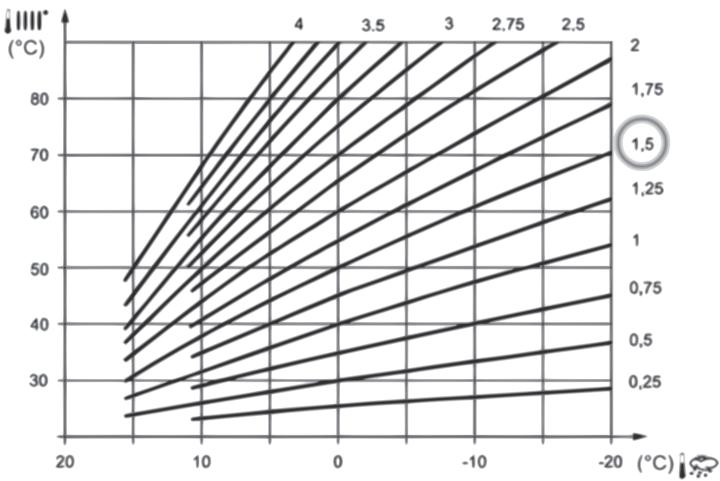

(menu Interface utilisateur) Chauffage La température à régler, pour le circuit de chauffage, peut être :

• T empérature de départ : si le boitier de régulation est installé dans la chaudière.
• Température ambiante : si le boitier de régulation est fixé au mur. Pour sélectionner la langue, suivre la procédure du chapitre 2, puis agir de la façon suivante :
• Accéder au menu Interface utilisateur B pour sélectionner la ligne de programme 20 (Langue) ; B pour choisir la langue B pour enregistrer. C pour revenir au menu précédent. Eau chaude sanitaire Pour régler la température de l’eau chaude sanitaire, sélectionner le «Consigne confort ECS» comme indiqué dans le

B pour programmer la valeur de température désirée.

2.4 Réglage de la température

Le réglage de la température ambiante ou de la chaudière s’effectue en tournant le bouton B, respectivement, vers la droite pour augmenter la valeur et vers la gauche diminuer, et B pour valider.

3. Fonctions associées à la touche Menu rapide

Appuyer sur les touches fonctions suivantes :

• Régime CC1 Depuis ce menu, il est possible de sélectionner le mode de fonctionnement de la chaudière, comme indiqué dans le

B pour faire défiler les puis B pour activer la fonction sélectionnée, modifier la valeur et B pour valider.

• Consigne confort CC1 Sélectionner ce menu pour modifier la valeur de la température ambiante confort.
• Régime ECS Sélectionner ce menu pour activer (Marche) ou pour désactiver (Arrêt) la production d’ECS. La fonction « Éco » n’est pas utilisée pour ce modèle de chaudière. B pour

• Veille/Marche Quand on active cette fonction, l’afficheur visualise le symbole et le fonctionnement de la chaudière en Régime ECS et chauffage est désactivé (la fonction protection antigel est activée). Pour remettre la chaudière en marche, répéter la procédure décrite ci-dessus.

• Consigne confort ECS Sélectionner ce menu pour modifier la valeur maximum de la température ECS. Quand la production d’ECS est désactivée, le symbole B s’efface de l’afficheur.

• Forçage ECS Cette fonction permet d’exécuter une mise en température du ballon d’eau chaude, si présent, jusqu’à atteindre la température programmée, indépendamment de la plage horaire programmée.

4. Mode fonctionnement

4.1.1 Régulation de la température ambiante en

mode réduit Pour programmer la température ambiante en mode Réduit, agir de la façon suivante :

B « Circuit chauffage 1 »

• B la ligne de programme 712 (Consigne réduit), puis B (la valeur de température commence à clignoter) ; B pour modifier la température et B pour valider. C pour revenir au menu précédent. Le réglage de la température ambiante de confort peut être effectué non seulement à l’aide de la touche A du chapitre 3, mais aussi en modifiant le paramètre 710, de la façon indiquée ci-dessus. La chaudière comporte 4 modes de fonctionnement en chauffage : Confort - Réduit - Automatique - Mode Protection -. Pour programmer l’un des modes de fonctionnement, agir de la façon suivante : Depuis le menu principal

Régime CC1 B pour valider. B (sens inverse des aiguilles d’une montre) Confort - Réduit - Automatique - Mode Protection pour valider ou C pour quitter sans enregistrer. CAS 1 : le boitier de régulation est installé dans la chaudière Tourner le bouton B pour régler la température de départ de la chaudière.

4.2 Programme vacances

Cette fonction permet à l’utilisateur de choisir la valeur de température ambiante à programmer quand il part plusieurs jours (par exemple pendant les vacances). Il est possible de programmer la température antigel minimum ou la température mode Réduit (ligne de programme 648). À la ligne de programme 641 (Présélection), 8 niveaux de programmation dénommés Période 1 (suivent 8 jours à programmer en marche et arrêt) sont disponibles. Quand la fonction est activée, l’afficheur visualise le symbole

onfort : le chauffage est toujours activé (symboles affichés

éduit : le chauffage est désactivé (symboles affichés

utomatique : le chauffage dépend de la plage horaire programmée (symboles affichés

La procédure à suivre pour activer la fonction et programmer les plages horaires est la suivante :

Vacances circuit CC1 B ligne de programme 641 (« Présélection ») Période 1 (clignote) B et choisir le jour à programmer (de 1 à 8), puis B ligne de programme 642.

• B pour programmer la période de début (642) B pour programmer le mois B et B pour programmer le jour B pour valider.
• Répéter la même séquence d’instructions pour programmer également la ligne de programme 643 (à la fin de la plage, la chaudière se remet en marche le jour successif).
• Une fois effectuée la programmation du début et de la fin de la plage la ligne de programme 648 B pour programmer la température de fonctionnement minimum, si antigel, ou mode Réduit, puis B pour valider.
• Répéter ces trois points pour programmer d’autres plages C pour revenir au menu précédent.

• Mode protection : le chauffage est désactivé. CAS 2 : le boitier de régulation est fixé au mur Tourner le bouton B pour régler la température ambiante du local à chauffer.

DESCRIPTION DES MODES DE FONCTIONNEMENT

onfort : la température du local à chauffer correspond à la température de confort ; la valeur réglée à l’usine est 20 °C (symboles

éduit : la température du local à chauffer correspond à la température réduite ; la valeur réglée à l’usine est 16°C (symboles affichés

utomatique : la température du local à chauffer dépend de la plage horaire programmée (symboles affichés

• Mode protection : la chaudière s’allume quand la température ambiante descend sous 6 °C (si une sonde d’ambiance est présente). Pendant le fonctionnement de la chaudière en mode Automatique, tourner le bouton B pour effectuer un réglage temporaire de la température. Cette modification reste valable jusqu’au changement de plage horaire successif. L’antigel de la chaudière est toujours activé, la chaudière se met en fonctionnement lorsque la température de départ chauffage est inférieure à 5 °C. Cette fonction est opérationnelle si l’appareil est alimenté électriquement et s’il y a du gaz.

Avant de procéder à la programmation, il faut activer le mode de fonctionnement Automatique (chapitre 4). Les programmations horaires en chauffage (Programme horaire CC1) et ECS (Programme horaire 4 / ECS) permettent de programmer le fonctionnement automatique de la chaudière au cours des plages horaires quotidiennes déterminées et au cours des jours de la semaine. L’exemple reporté sur la figure ci-après se réfère à la plage horaire quotidienne 1 (ci-après) où « a » est la période de fonctionnement à la température de confort et « b » est la période de fonctionnement en mode Réduit (chapitre 4). Les programmations de fonctionnement de la chaudière peuvent être exécutées par groupes de jours ou par jours individuels (tous les jours du Lundi au Dimanche).

Intervalles hebdomadaires préréglés (Ligne de programme 500 pour le chauffage et 560 pour l’ECS)

• Lun-dim (groupes de jours)
• Lun-vend (groupes de jours)
• Sam-dim (groupes de jours)
• Lundi-Mardi-Mercredi-Jeudi-Vendredi-Samedi-Dimanche (jours individuels)

5.2 Jours individuels

Cette fonction permet de programmer l’un des 3 intervalles hebdomadaires disponibles, chacun avec trois plages horaires quotidiennes préréglées de marche et arrêt de la chaudière, qui peuvent cependant être modifiées par l’utilisateur - lignes de programme 501...506. Les intervalles sont les suivants : Lun-dim (valeur par défaut) / Lun-vend / Sam-dim. Si l’installation est divisée en zones, chacune contrôlée par son boitier de régulation /Appareil d’ambiance, la programmation de chaque zone doit être réglée séparément sur chaque dispositif. Toutes les phases quotidiennes de marche et d’arrêt de la chaudière peuvent être modifiées par l’utilisateur. Pour chaque jour sélectionné, 3 plages horaires préréglées sont disponibles, ainsi que cela est reporté dans le tableau récapitulatif à la fin de ce chapitre.

5.3 Modification de la programmation

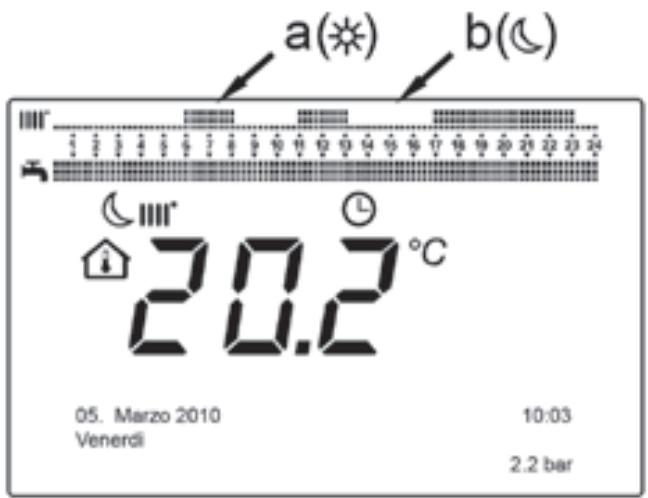

horaire (chauffage / ECS) Plages horaires quotidiennes préréglées (Ligne de programme 514 pour le chauffage et 574 pour l’ECS)

• 06:00-08:00 .. 11:00-13:00 .. 17h00 - 23h00 (exemple sur la figure ci-contre)
• 06:00-08:00 .. 17:00-23:00
• 06:00-23:00 Après avoir effectué la programmation horaire en utilisant les programmes préréglés, il est dans tous les cas possible de modifier les périodes des trois plages horaires - lignes de programme 501...506 pour le chauffage et 561...566 pour l’ECS, ainsi que cela est décrit ci-après. Procédure de modification de la programmation du circuit de chauffage

B Programme horaire CC1 » B ligne de programme 500 (Sélection jours).

• B : le champ groupes de jours (chapitre 4.1) commence à clignoter B pour faire défiler les jours (« Groupes de jours » ou « Jours individuels ») B pour valider.
• B ligne de programme 514 (Sélection valeurs défaut ?) B et B pour sélectionner l’un des 3 programmes préréglés de la programmation horaire « Groupes de jours » (chapitre 5.1) ou B d’une position dans le sens des aiguilles d’une montre pour passer à la programmation manuelle : lignes de programme 501…506. Procédure de modification de la programmation du circuit ECS La procédure pour activer la programmation horaire de l’eau chaude sanitaire est la même que celle de la programmation horaire prévue pour le chauffage. La différence concerne uniquement le nom du menu Programme horaire 4 / ECS et les lignes de programme à programmer 560 (Sélection jours). Pour désactiver cette fonction, il faut exécuter la procédure décrite ci-après dans la section «Restaurer la Programmation par Défaut d’Origine».

Groupes de jour Ligne de programme 14 (chauffage) - 574 (ECS) Programmes préréglés Programmes préréglés Lun-Dim Lun-Ven Sam-Dim Jours individuels Lun-Mar-MerJeuVen-Sam-Dim Marche 1 - Arrêt 1 06:00 - 08:00 06:00 - 08:00 Marche 2 - Arrêt 2 11:00 - 13:00 Marche 3 - Arrêt 3 17:00 - 23:00 17:00 - 23:00 06:00 - 23:00 Lignes de progr. 501 502 503 504 505 506 (chauffage) - 561 562 563 564 565 566 (ECS) Programmes préréglés Marche 1 - Arrêt 1 Marche 2 - Arrêt 2 Marche 3 - Arrêt 3 06:00 - 23:00 11:00 - 13:00 Pour faciliter la programmation, il est possible de copier les programmes existants sur d’autres jours de la semaine. La procédure est la suivante : 17:00 - 23:00

B d’une position jusqu’à ce que l’inscription Oui s’affiche, B pour valider. C pour revenir au menu précédent. Quand on affiche le menu principal une fois la procédure terminée, on remarque que la barre de programmation quotidienne change. Le chauffage est toujours actif au cours des 24 h. Pour reprogrammer la chaudière, il faut répéter la procédure décrite dans le chapitre 5. Copier un programme sur un autre jour Après avoir programmé la plage horaire d’un jour déterminé, il est possible de la copier sur un ou plusieurs jours de la semaine. Le paramètre entre parenthèses « ( ) » se réfère à la programmation horaire dans ECS

• Depuis la ligne de programme 514 (574) (si on a utilisé l’une des 3 plages horaires préréglées) ou depuis la ligne de programme 501(561) (si on a exécuté la programmation manuelle), tourner le bouton vers la droite jusqu’à la ligne de programme 515 (575).
• L’afficheur visualise Copier ?.

Copier vers : le jour de la semaine clignote.

• B pour faire défiler les jours de la semaine, choisir le jour sur lequel copier le programme, puis B pour valider.
• Répéter le point ci-dessus si l’on veut copier le même programme quotidien sur d’autres jours. C pour revenir au menu précédent.

errouillage du boitier de régulation Dans le but d’empêcher que des personnes non autorisées effectuent la programmation, il est possible de verrouiller toutes les fonctions associées à la touche C. Procédure de verrouillage

• C Interface utilisateur B appuyer pour valider.
• B ligne de programme 27 (Verrouillage programmation), B pour valider.
• B Marche B pour activer la fonction de verrouillage. Restaurer la programmation d’origine (par défaut) Procédure de déverrouillage

A et B (maintenir appuyé pendant env. 6 sec) Programmation Verrouill. inact. Temporaire ». Il est possible de supprimer la programmation hebdomadaire effectuée et d’activer le chauffage toujours en confort (la valeur qui sera programmée est 00-24, identique pour tous les jours de la semaine). Cette phase de déverrouillage est temporaire, elle dure 1 minute, puis le verrouillage se réactive automatiquement. Pour désactiver de façon permanente la fonction, il faut activer la procédure de déverrouillage temporaire puis B sur Arrêt à la ligne de programme 27 (Verrouillage programmation) et B pour valider le déverrouillage.

B Programme horaire CC1 la ligne de programme 500 (Programme horaire CC1) ou 560 (Programme horaire 4 / ECS).

• B d’une position dans le sens inverse des aiguilles d’une montre, la ligne de programme 516 (Valeurs par défaut) pour le chauffage et la ligne de programme 576 pour l’ECS.

6. Type d’installation

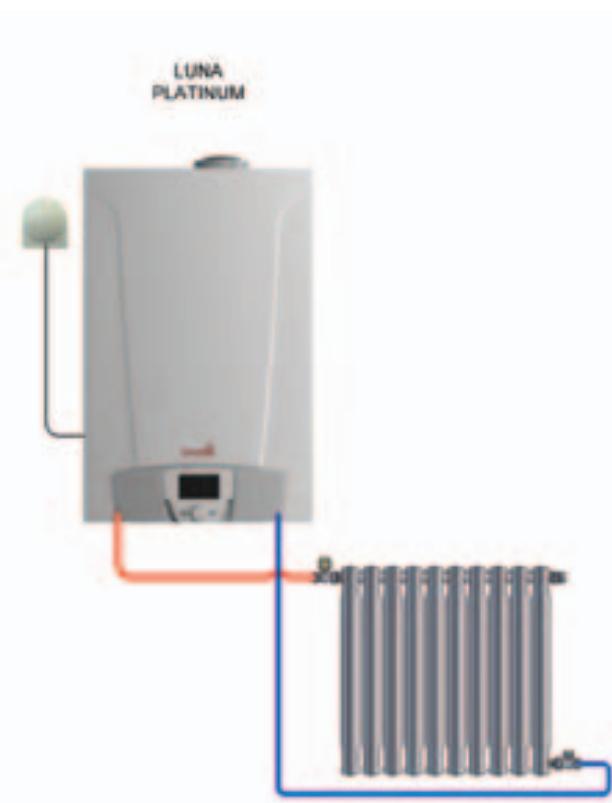

6.1 Raccordement d’une sonde extérieure (réf C7104873)

La sonde extérieure QAC 34 est livrée d’origine avec la chaudière LUNA PLATINUM HTE. L’installation, le branchement et la configuration se font de la manière suivante : M2 (4 – 5) Menu Circuit chauffage

Raccordement au bornier M2 dans la chaudière Ligne Paramètre 710 Mode de fonctionnement 710 Consigne confort 712 Consigne réduit

LÉGENDE DU PARAMÉTRAGE

Valeur à configurer Description Automatique Suivant programmation horaire choix de l’utilisateur Température ambiante théorique de confort choix de l’utilisateur Température ambiante théorique de réduit 720 Courbe de Chauffe 1 ,5 Détermine la température de la chaudière en fonction des conditions extérieures 730 Limite de chauffe été/hiver Température consigne départ thermostat d’ambiance 20°C Arrêt automatique du chauffage

Valeur réglée pour le mode TA «----» la chaudière travail en modulation

6. Type d’installation

6.2 Raccordement du boitier de régulation en ambiance

Pour installer le boitier de régulation de chaudière en ambiance il faut ajouter le récepteur 3LED intégrable et son support (Réf C7108482) L’installation, le branchement et la configuration se font de la manière suivante :

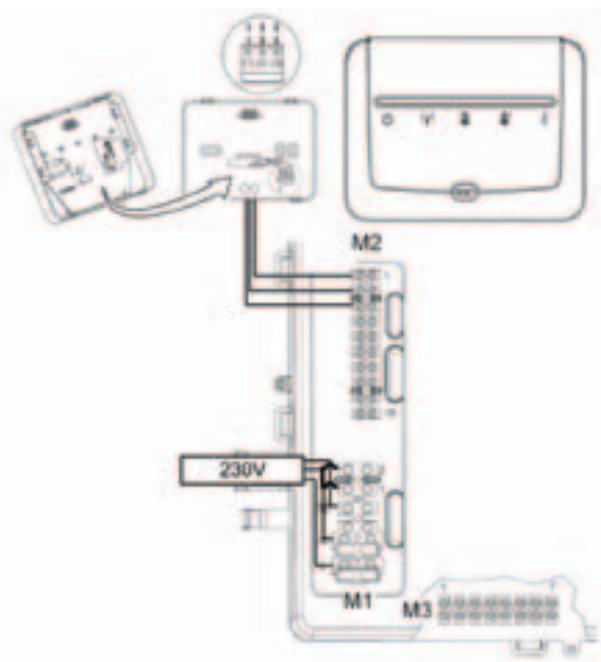

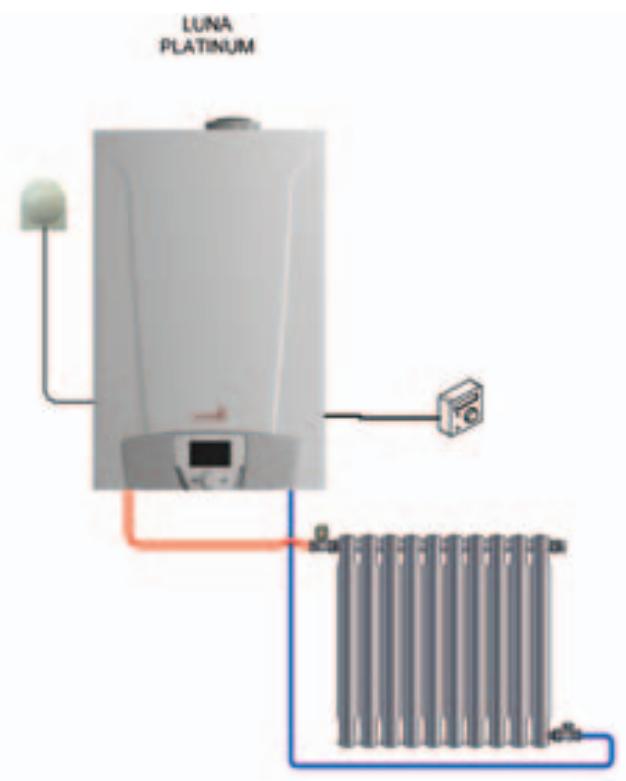

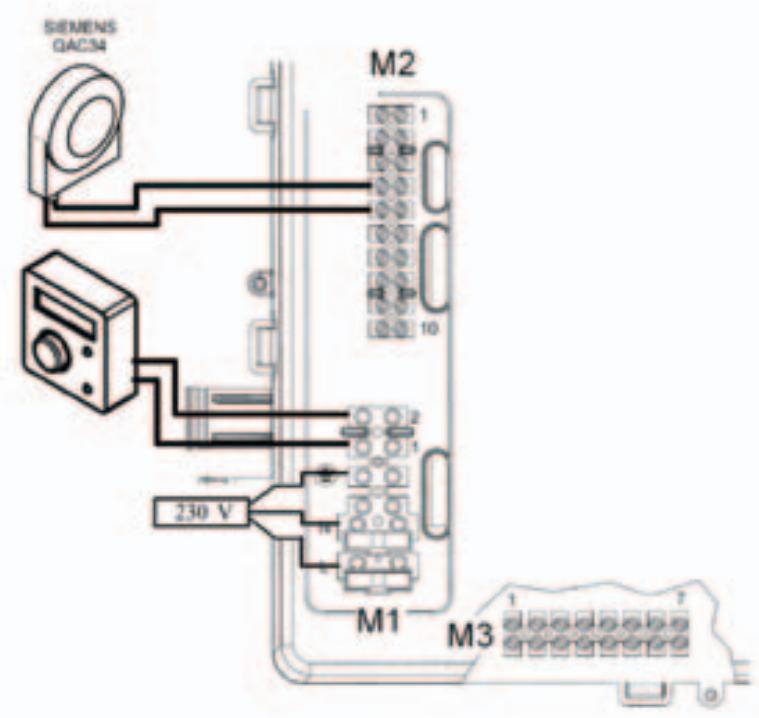

LÉGENDE RACCORDEMENTS CONNECTEURS CHAUDIÈRE

Raccordement aux bornes 1, 2 et 3 du support mural M2 (1 – 2 – 3) (1) +12V rétro éclairage écran (2) connexion masse (3) Bus Note : si le fil (1) n’est pas raccordé, le boitier de régulation fonctionne sans rétro-éclairage. Menu Circuit chauffage 1 Configuration Interface utilisateur Ligne

Paramètre Valeur à configurer Description Mode de fonctionnement Automatique Suivant programmation horaire Consigne confort choix de l’utilisateur Température ambiante théorique de confort Consigne réduit choix de l’utilisateur Température ambiante théorique de réduit 720 Courbe de Chauffe 1,5 Détermine la température de la chaudière en fonction des conditions extérieures 5977 Fonction entrée H5 sans Activation du thermostat pour le circuit 2 (bornier M1 (1-2) dans chaudière)

Affectation appareil 1 Action service Appareil d’ambiance1 Le boitier de régulation est configuré comme appareil d'ambiance circuit de chauffage 1 Circuit chauffage 1 L’appareil gère le CC1 Centralisé Permet de gérer l’ECS et le mode veille à distance

6. Type d’installation

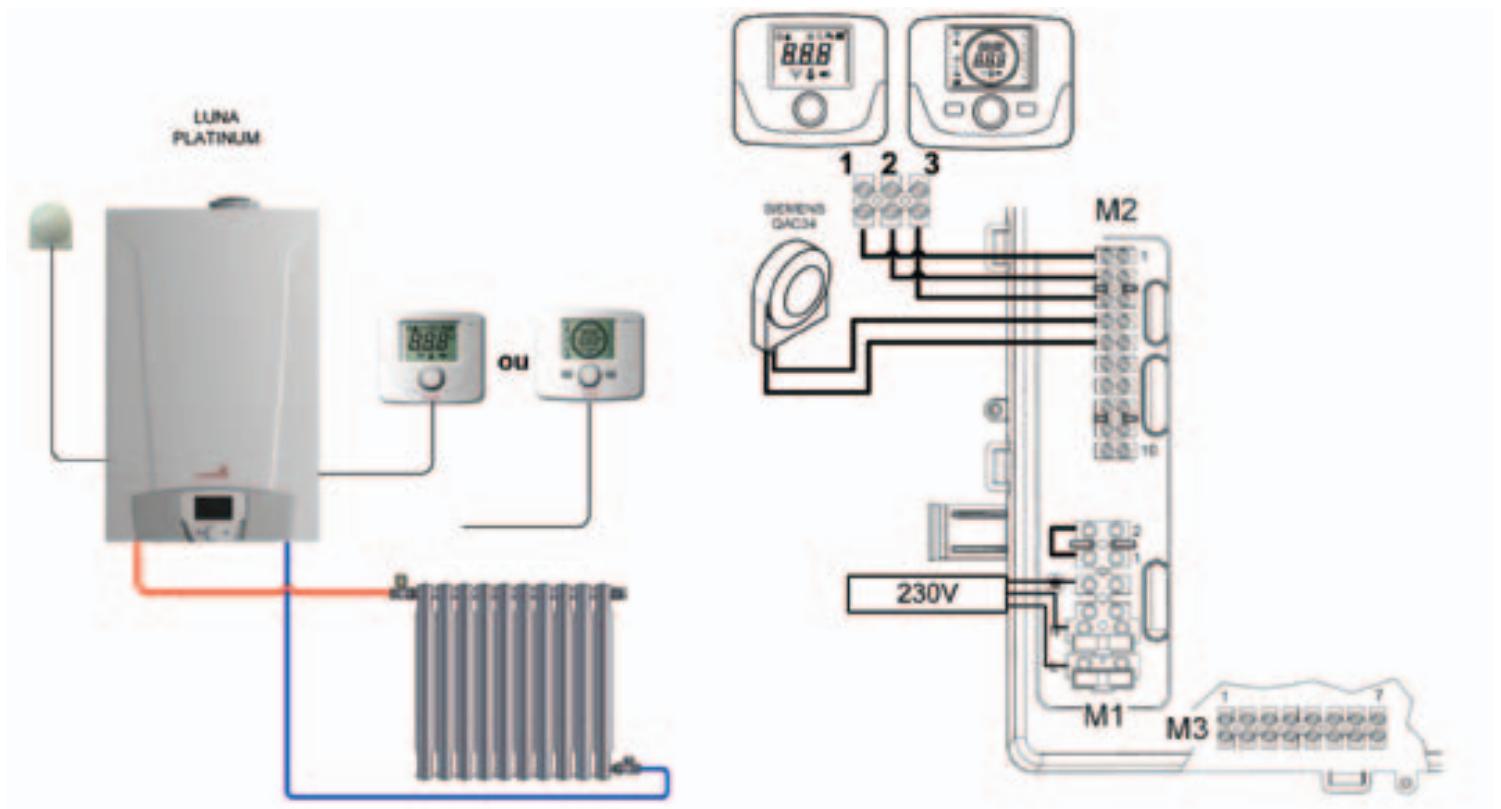

6.3 Raccordement d’une sonde d’ambiance

Deux sondes d’ambiance peuvent être raccordées sur la chaudière LUNA PLATINUM. Non programmable (Réf : C7108526) ou programmable (Réf C7108528). L’installation, le branchement et la configuration se font de la manière suivante :

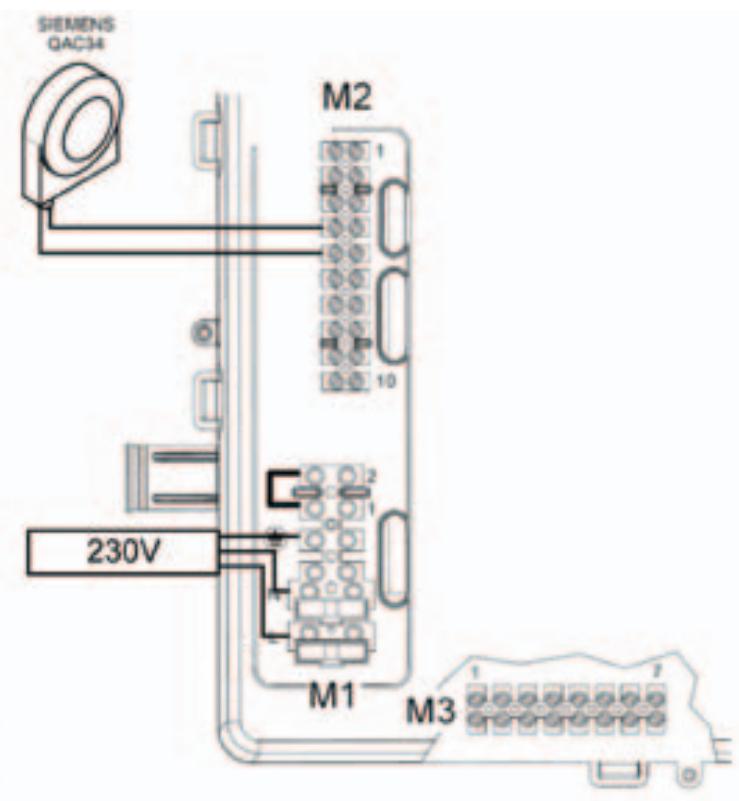

LÉGENDE RACCORDEMENTS CONNECTEURS CHAUDIÈRE

Raccordement aux bornes 1, 2 et 3 de la sonde d’ambiance M2 (1 – 2 – 3) (1) +12V rétro éclairage écran (2) connexion masse (3) Bus Note : si le fil (1) n’est pas raccordé, la sonde d’ambiance fonctionne sans rétro-éclairage. Menu Configuration Circuit chauffage 1 Ligne

Paramètre Valeur à configurer Description Fonction entrée H5 sans Désactivation du thermostat d’ambiance Mode de fonctionnement Automatique Suivant programmation horaire Consigne confort choix de l’utilisateur Température ambiante de confort Consigne réduit choix de l’utilisateur Température ambiante de réduit 750 Influence de l’ambiance choix de l’installateur Détermine la température de la chaudière en fonction de l’évolution de la température ambiante Note : Les paramétrages suivant sont accessibles directement par la sonde d’ambiance. (Voir la notice référant à l’appareil) Il faut vérifier que la sonde d’ambiance programmable ou non est affectée sur le bon circuit de chauffage par défaut (HC = 1)

6.3 Raccordement d’une sonde d’ambiance

rtE rEL oFS SoFt oSt oSp FH5 LISTE DES PARAMÈTRES DE LA SONDE D’AMBIANCE Assigner l’appareil d’ambiance au circuit de chauffages 1, 2 ou 3. (Par défaut 1) Programmer l’appareil d’ambiance comme Maître (CEn) afin de pouvoir également gérer le mode veille de la chaudière ou comme gestion local (Loc) pour la gestion de seulement le chauffage et l’ECS Autoriser l’UTILISATEUR du réglage de la température ambiante mode Réduit. Autoriser l’UTILISATEUR du réglage de la température de l’ECS et de la programmation horaire. Programmation du type d’utilisation de l’ECS : 24h : production ECS toujours activée ; CHP : la production d’ECS est activée selon la programmation horaire du chauffage ; DhP : la production d’ECS est activée selon la programmation horaire de l’ECS Correction de la valeur de température lue par la sonde d’ambiance, si différente de la température effective. Sélectionner l’unité de mesure de la température Afficher la version du logiciel Temps d’avance de mise en marche du chauffage afin d’obtenir la température ambiante confort (minutes) Temps d’avance d’arrêt du chauffage afin d’obtenir la température ambiante réduite (minutes) Fonction assignée au contact H5 (contact du thermostat d’ambiance sur les bornes 1-2 du bornier M1 de la chaudière) : Aucune fonction associée De 1 à 17 Non utilisables Demande thermostat d’ambiance circuit de chauffage 1 Demande thermostat d’ambiance circuit de chauffage 2 Demande thermostat d’ambiance circuit de chauffage 3 De 21 à 32 Non utilisables cH5 Type de contact (logique de fonctionnement) de l’entrée H5 : nO : normalement ouvert (valeur d’usine) nC : normalement fermé Snc Synchronisation de l’appareil d’ambiance avec la chaudière (uniqt. version Sans-fil). Pour synchroniser l’unité d’ambiance avec l’accessoire à 5 LED sans fil (émetteur), suivre les instructions suivantes :

• appuyer sur la touche RESET de l’unité émettrice jusqu’à ce que les symboles et s’allument ;
• activer la fonction Snc de l’appareil d’ambiance en sélectionnant ON. TSt End Test de la transmission radio (uniqt. version Sans-fil. La fonction dure 8 minutes ou jusqu’à ce que l’on appuie sur le bouton. L’afficheur affiche en alternance l’inscription Out et In, avec un chiffre qui indique le numéro du message envoyé (Out) et reçu (ln) Pour revenir à l’écran de base Note : Pour le détail des réglages et du fonctionnement des sondes d’ambiances se reporter à la notice de l’accessoire

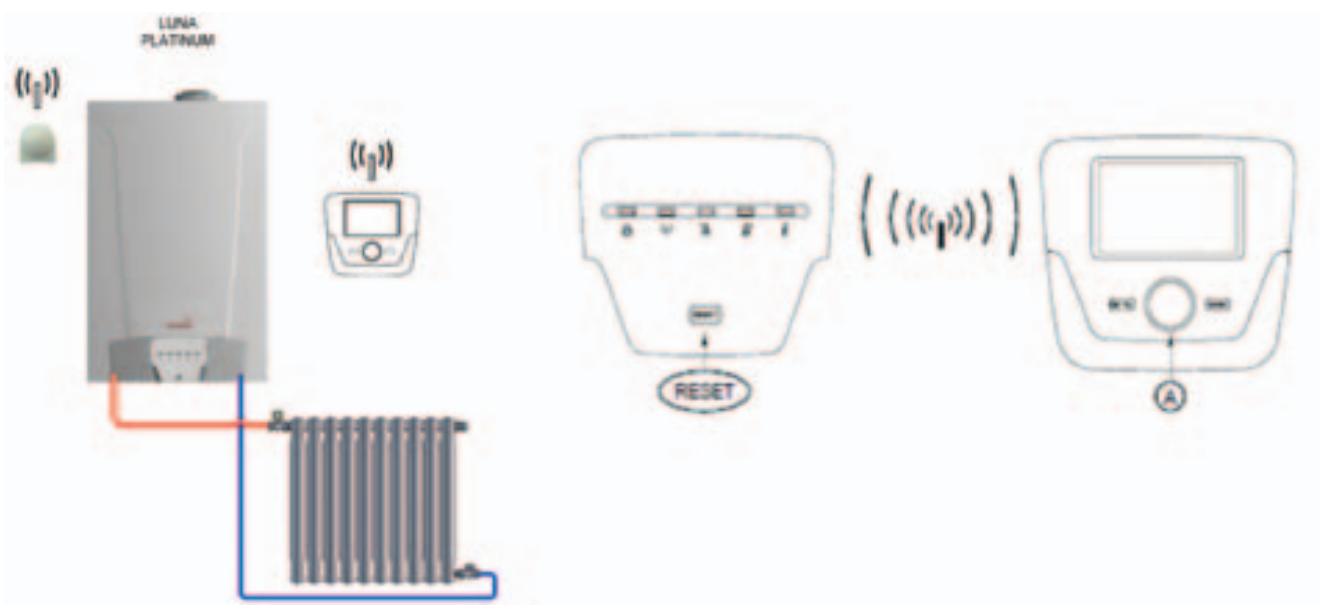

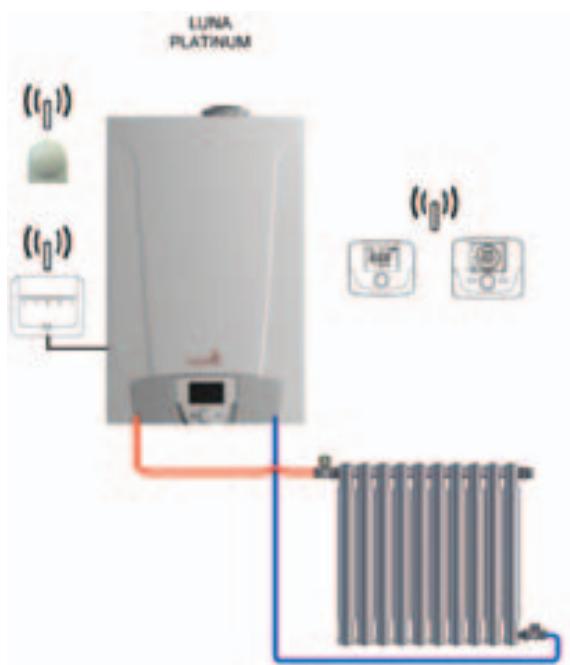

Les sondes d’ambiances (programmables ou non), le boitier de régulation et la sonde extérieur peuvent être raccordées sans fils. Deux accessoires sont disponibles pour le raccordement des appareils sans-fil. Récepteur 5 LED intégrable (Réf C7108484) : Pour effectuer la synchronisation entre les appareils procéder comme indiqué ci après : Appuyer sur la touche RESET de l’interface à 5 LED jusqu’à ce que les LED s’allument. Puis sur le boitier de régulation placé sur son support, aller au niveau « mise en service » chapitre « Radio » ligne 120 et valider la connexion. Quand l’interface est connectée par radio avec le boitier de régulation, la LED s’éteint Pour configurer le boitier de régulation en ambiance procéder comme le paragraphe (6.2) Récepteur 5 LED pose murale (Réf C7102343) Si l’on souhaite laisser le boitier de régulation sur la chaudière et installer la sonde extérieure en version sans-fil et/ou les sondes d’ambiances sans-fil, il faut raccorder le récepteur mural comme indiqué ci après : M2 (1 – 2 – 3) (1) +12V (2) connexion masse

LÉGENDE RACCORDEMENTS CONNECTEURS CHAUDIÈRE

Raccordement aux bornes 1, 2 et 3 du support mural (3) Bus (12V) Pour effectuer la synchronisation entre les appareils procéder comme indiqué précédemment en appuyant sur la touche RESET

6. Type d’installation

Sonde d’ambiance sans-fil non-programmable (Réf C7108527) et programmable (Réf C7108529) Pour communiquer avec la chaudière, la sonde d’ambiance SANS FIL doit être reconnue par la carte électronique de la chaudière. La procédure à exécuter est la suivante :

• Appuyer sur la touche jusqu’à ce que soit affiché le paramètre SNC ;
• Tourner pour sélectionner le paramètre SNC : l’indication « ARRÊT » clignote ;
• Appuyer sur la touche puis l’indication « Marche » apparaît (cette phase dure environ 60 secondes) appuyer sur la touche l’afficheur visualise tous les symboles (pendant environ une seconde).
• La liaison est établie lorsque la LED de l’accessoire 5 LED émet deux clignotements rapides et que les LED et restent allumées fixes.
• Revenir sur l’appareil d’ambiance et appuyer sur la touche pour valider. Si la séquence a été exécutée correctement, l’afficheur indique « End » et le symbole est affiché fixe. Dans le cas contraire, l’indication « Err » apparaît sur l’afficheur et il est nécessaire de répéter toute la procédure. Procédure pour supprimer la liaison entre les accessoires

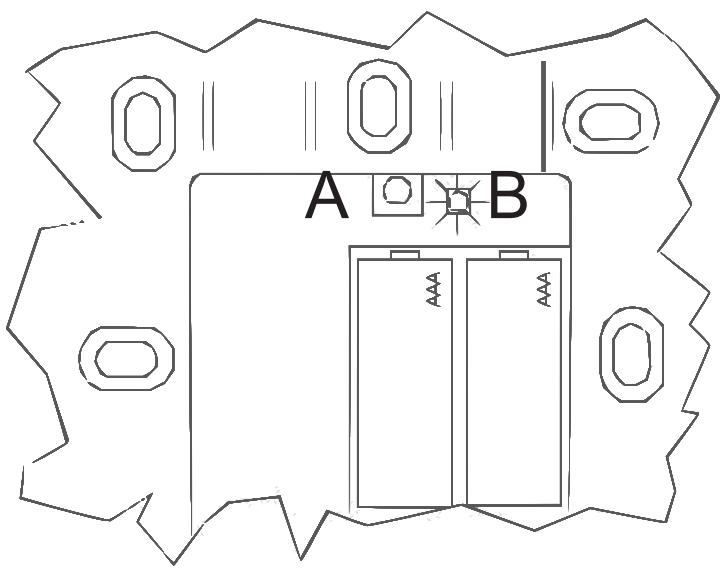

• Appuyer sur la touche RESET sur l’accessoire 5 LED et la maintenir enfoncée ; environ 5 secondes plus tard, les LED s’allument, suivies ensuite par les LED et enfin les LED , après quoi il est possible de relâcher la touche RESET.
• Les LED émettent deux clignotements rapides puis la LED reste allumée fixe. Cette procédure élimine la liaison entre l’accessoire 5 LED et TOUS les accessoires reliés à l’appareil. Sonde extérieure sans-fil (Réf C7103027) Cet accessoire est composé d’un émetteur et d’une sonde type QAC34. Les appareils sont reliés entre eux à l’aide d’un câble à 2 fils. Les câbles sont interchangeables. L’alimentation est assurée par deux piles alcalines type AAA de 1,5 V (LR03). Pour que l’émetteur de la sonde extérieure puisse être reconnu procéder de la manière suivante :
• Après avoir appuyer sur la touche RESET 5 sec
• Appuyer sur la touche A de l’émetteur pendant au moins 12 secondes jusqu’à ce que la LED B clignote rapidement (lors des 5 premières secondes la lumière de la LED est fixe, elle clignote ensuite lentement pendant 5 secondes puis elle commence à clignoter rapidement).
• La liaison est établie lorsque la LED de l’accessoire 5 LED émet deux clignotements rapides et que les LED et restent allumées fixes.
• Appuyer encore une fois brièvement sur la touche A de l’émetteur de la sonde externe à ondes radio jusqu’à ce que la LED s’éteigne.

6. Type d’installation

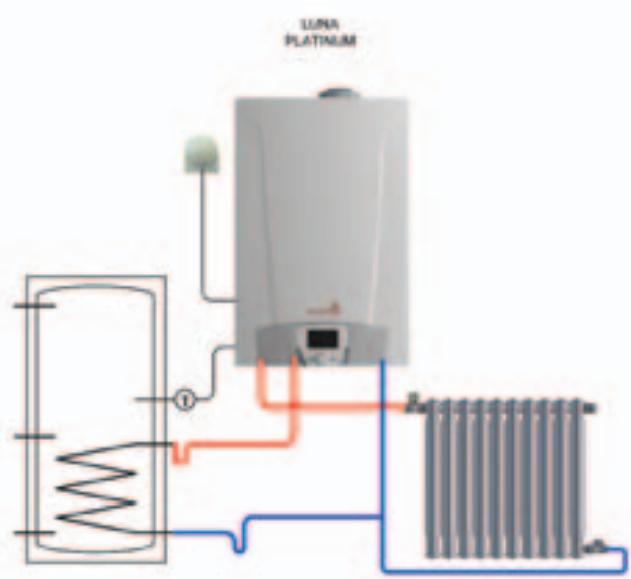

6.5 Raccordement à un préparateur d’eau chaude sanitaire

Les chaudières LUNA PLATINUM 1.12HTE, 1.24HTE, 1.28HTE peuvent être associées à un préparateur d’eau chaude sanitaire indépendant. L’installation, le branchement et la configuration se font de la manière suivante :

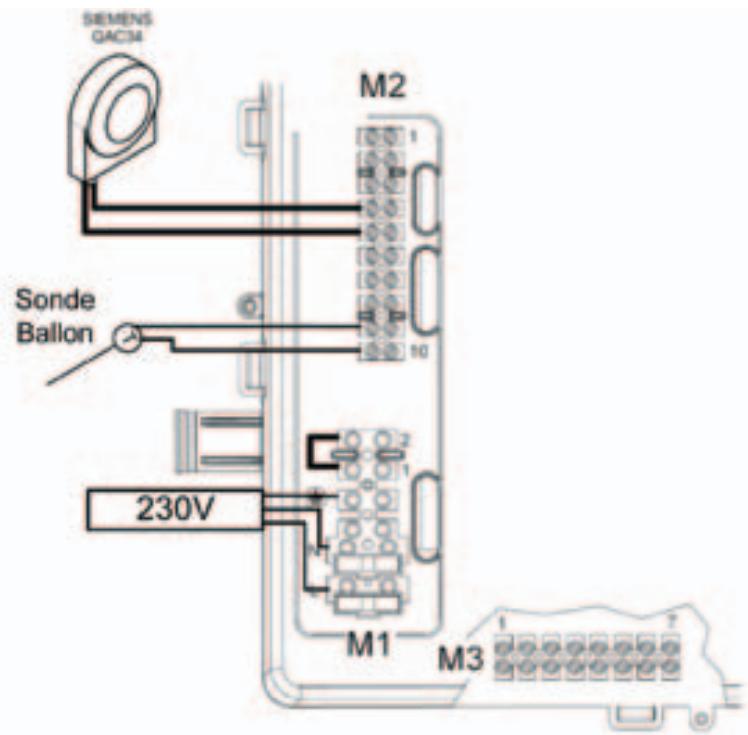

LÉGENDE RACCORDEMENTS CONNECTEURS CHAUDIÈRE

Raccordement au bornier M2 dans la chaudière M2 (9 – 10) Menu Ligne Paramètre Eau chaude sanitaire 1600 Consigne confort Configuration 6200 Enregistrer sonde

LÉGENDE DU PARAMÉTRAGE

Valeur à configurer Description choix de l’utilisateur Réglage de la température d’eau chaude oui Activation et reconnaissance de toutes les sondes raccordées Note : La fonction anti-légionelles n’est pas active. Avant d’activer cette fonction il est obligatoire que le réseau d’eau chaude sanitaire du stockage à la distribution respecte la réglementation contre les risques de brûlures et de légionelloses. (Arrêté de 30 novembre 2005 publié au Journal Officiel le 30 Décembre 2005) Menu Eau chaude sanitaire Ligne

LÉGENDE DU PARAMÉTRAGE DE LA FONCTION ANTI-LÉGIONELLOSE Paramètre Valeur à configurer Description Fonction anti-légionelles Arrêt réglage de la température d’eau chaude Fonct. légion. périodique Périodicité Fonct. légion. Jour semaine Lundi Jour de semaine Heure fonct anti-légionelles 5 ; 00 Heure de démarrage

6. Type d’installation

6.6 Raccordement d’un ballon Thermodynamique TD 300EH

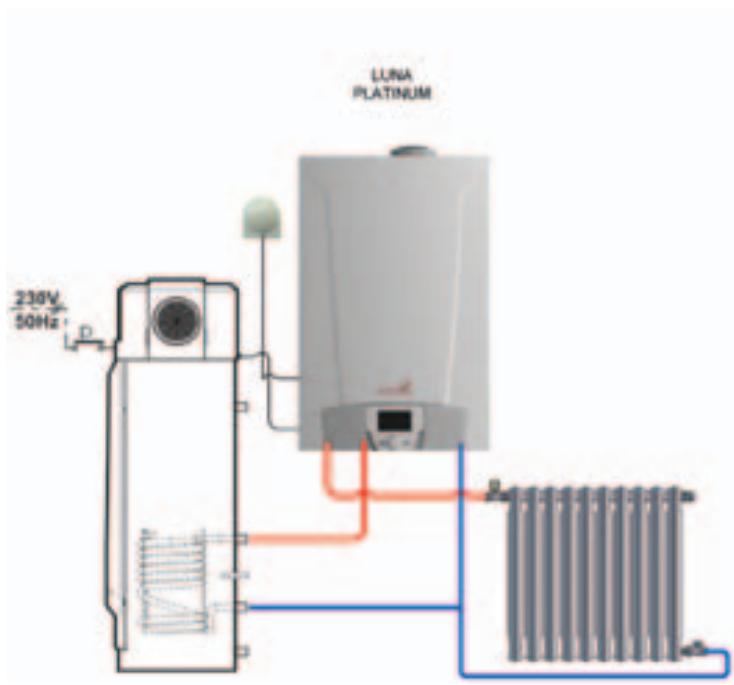

Les chaudières LUNA PLATINUM 1.12HTE, 1.24HTE, 1.28HTE peuvent être associées à un ballon Thermodynamique TD300EH. L’installation, le branchement et la configuration se font de la manière suivante :

LÉGENDE RACCORDEMENTS CONNECTEURS CHAUDIÈRE

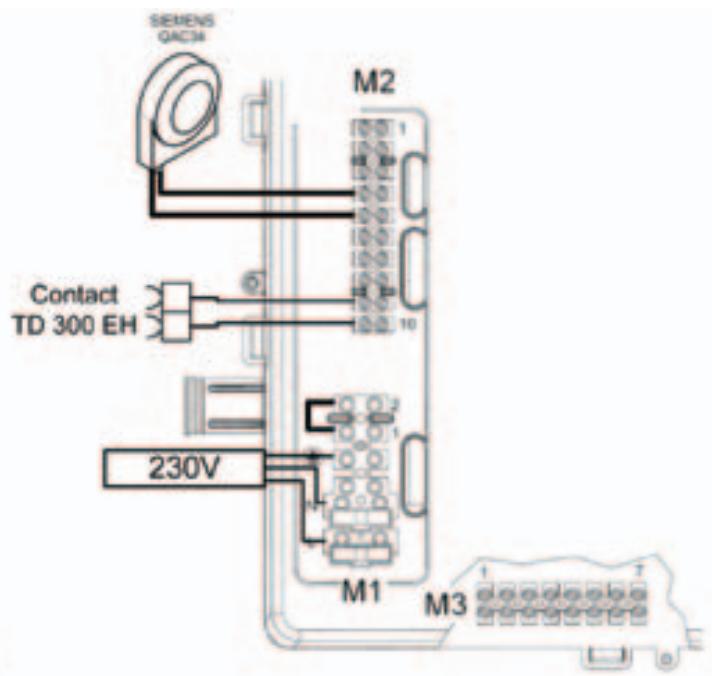

Raccordement au bornier X7 de la carte du TD300EH M2 (9 – 10) Menu Eau chaude sanitaire Configuration Ligne Paramètre

LÉGENDE DU PARAMÉTRAGE

Valeur à configurer Description 1600 Consigne confort 60°C (*) Réglage de la température d’eau chaude 5730 Sonde ECS Thermostat Sélection de la sonde ECS (*) : La valeur doit être égale à la consigne du ballon TD300EH et au minimum de 60°C Note : La fonction anti-légionelles de la chaudière LUNA PLATINUM n’est pas active. Le ballon TD300EH gére cette fonction (voir la notice du produit.

6. Type d’installation

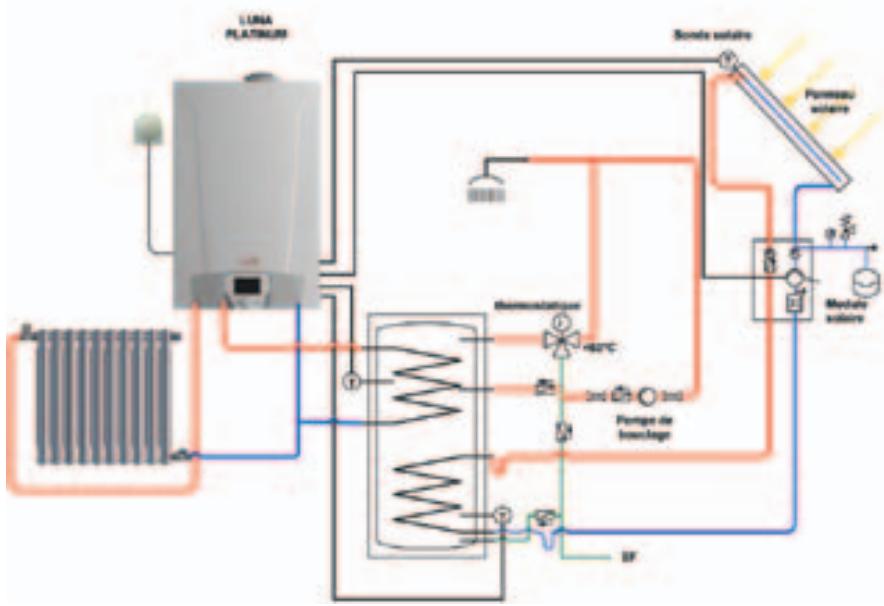

6.7 Raccordement à une installation solaire

Les chaudières LUNA PLATINUM 1.12HTE, 1.24HTE, 1,28HTE peuvent être associées à une production d’eau chaude solaire. L’installation, le branchement et la configuration se font de la manière suivante :

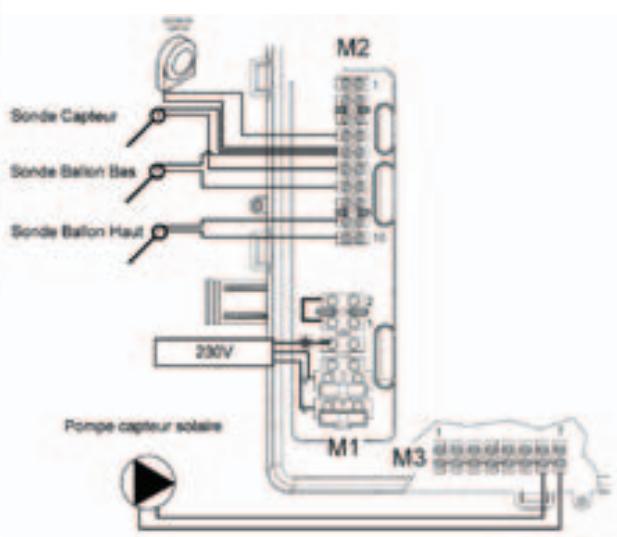

LÉGENDE RACCORDEMENTS CONNECTEURS CHAUDIÈRE

Sonde capteur Solaire Sonde bas ballon Sonde haut ballon Pompe solaire M2 (5 – 6) M2 (5 – 7) M2 (9 – 10) M3 (6 – 7) Menu Ligne Paramètre 5890 Sortie relais QX1 Configuration

LÉGENDE DU PARAMÉTRAGE

Valeur à configurer Description Pompe panneau Activation de la pompe solaire solaire Q5 5931 Entrée sonde BX2 5932 Entrée sonde BX3 6097 Type de sonde collecteur 6200 Enregistrer sonde Solaire

S. Collecteur B6 CTN Activation de la sonde bas ballon Activation de la sonde capteur solaire Configuration du type de sonde capteur Oui Activation et reconnaissance de toutes les sondes raccordées

Différentiel de température MARCHE 8°C Suivant programmation horaire

Différentiel de température ARRET 4°C Température ambiante théorique de confort

Fonct. démarrage collecteur

30 min Fonction enclenche à intervalles réglés la pompe du capteur solaire (--- = désactivée) 3831 Durée min marche ppe coll. 30s Temps de fonctionnement mini de la pompe capteur solaire protection surchauffe collecteur 120°C

En cas de surchauffe sur le capteur, la charge du ballon se poursuit pour éliminer l'excédent de chaleur. (*) Le but de cette fonction est de prendre en considération la position « désavantageuse » de la sonde dans certains type de capteurs notamment les tubulaires.

Un thermostat d’ambiance peut etre raccordé sur la chaudière LUNA PLATINUM. L’installation, le branchement et la configuration se font de la manière suivante :

Paramètre Valeur à configurer Description Mode de fonctionnement Automatique Suivant programmation horaire Consigne confort choix de l’utilisateur Température ambiante théorique de confort Consigne réduit choix de l’utilisateur Température ambiante théorique de réduit 720 Courbe de Chauffe 1 ,5 Détermine la température de la chaudière en fonction des conditions extérieures 730 Limite de chauffe été/hiver Température consigne départ thermostat d’ambiance 20°C Arrêt automatique du chauffage

Valeur réglée pour le mode TA «----» la chaudière travail en modulation Note : C as où la sonde extérieure n’a pas été raccordée : Les réglages si dessus ne sont pas à effectuer. La chaudière LUNA PLATINUM doit être en mode confort permanent. La température d’eau de départ chauffage se règle en agissant sur la mollette de l’interface chaudière. Si une programmation horaire est effectuée, la période de réduit correspond à un arrêt du chauffage. (Protection de chaudière active)

7. Fonctions spéciales

7.1 Fonction de purge

Les fonctions disponibles sont :

• Régime manuel (301) - Options : 25 - 90 (°C) En activant cette fonction, la chaudière marche en chauffage selon la valeur de consigne température réglée. Fonction de ramonage (303) - Options : Charge totale (puissance thermique maximale de la chaudière), Charge partielle (puissance thermique réduite), Charge totale chauffage (puissance thermique maximale en fonction chauffage).
• Fonction d’arrêt régulateur (304) - Options : de 100 % (puissance thermique maximale) à 0 % (puissance thermique réduite). Activer cette fonction pour faciliter les opérations d’étalonnage de la vanne du gaz.
• Fonction de purge (312) - Options : Marche (activation fonction) - Arrêt (sortie fonction). Voir le chapitre 7.1 « Fonction de purge installation» Cette fonction permet de faciliter l’élimination de l’air à l’intérieur du circuit de chauffage lorsque la chaudière est installée ou après des opérations d’entretien de vidange de l’eau du circuit primaire. La carte électronique activera un cycle de marche/ arrêt de la pompe avec une durée de 10 minutes. La fonction s’arrêtera automatiquement à la fin du cycle. Afin de s’assurer du dégazage du corps de chauffe lors du remplissage de l’installation et avant le démarrage du bruleur il est nécessaire d’effectuer un cycle complet de purge. Pour interrompre de façon manuelle la fonction, répéter la procédure décrite en tête de paragraphe, lorsque la fonction est désactivée l’afficheur visualise «Arrêt». La procédure à suivre pour activer ces fonctions est la suivante

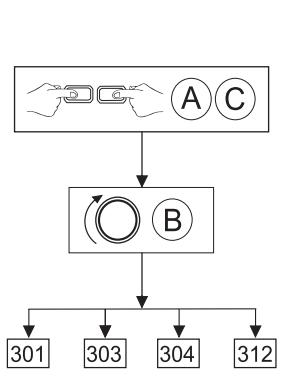

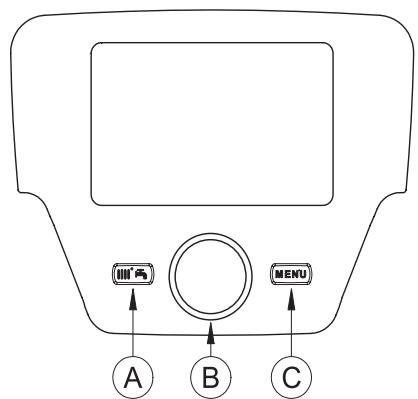

• Depuis le menu principal A et C (maintenir appuyé pendant env. 6 secondes) noms des FONCTIONS (voir la figure ci-contre : 301 - 303 - 304 312)
• B pour sélectionner la FONCTION B pour ACTIVER la fonction choisie puis menu de la FONCTION pour modifier (voir l’exemple cidessous).

7.2 Fonction étalonnage

Cette fonction permet de faire varier la puissance de la chaudière sur la totalité de sa plage de modulation (0% à 100%) Tourner le bouton B pour activer la fonction ÉTALONNAGE (ligne de programme 304), Puis appuyer sur le bouton B, la fonction est maintenant opérationnelle et préréglée à 100 % (la chaudière atteint la puissance thermique maximale). Appuyer sur le bouton et le tourner pour régler le niveau de puissance désiré en pourcentage (0 % correspond à la puissance thermique réduite)

8.1 Réarmement des anomalies

Le réarmement de l’anomalie peut être du type AUTOMATIQUE, MANUEL ou nécessiter l’intervention du SERVICE D’ASSISTANCE TECHNIQUE. Nous décrivons ciaprès les différentes commandes dans le détail : AUTOMATIQUE Si le symbole clignotant apparaît sur l’afficheur, l’anomalie est automatiquement réinitialisée (anomalie temporaire) dès que la cause qui l’a provoquée cesse. Souvent, les anomalies de ce type sont générées par les températures trop élevées de départ et/ou de retour de l’eau dans la chaudière, puis elles sont automatiquement réinitialisées dès que la température descend sous la valeur critique. Les anomalies visualisées sur l’afficheur sont identifiées par le symbole , les informations visualisées sur l’afficheur sont :

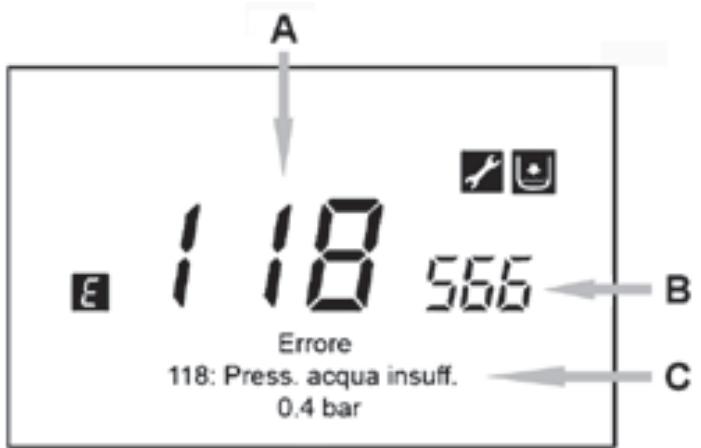

• Un code d’anomalie (A)
• Un code d’anomalie secondaire (B)
• Une brève description de l’anomalie (C) ;
• Les symboles suivants peuvent apparaître sur l’afficheur leur signification est expliquée dans le chapitre 8.1. MANUEL Si les symboles clignotant apparaissent sur l’afficheur, c’est une anomalie de blocage Pour réinitialiser manuellement l’anomalie, quand le code correspondant apparaît

« Oui » pour valider. Le code d’anomalie disparaît après quelques secondes. En cas d’anomalie, pour afficher le menu principal, Le symbole reste présent sur l’afficheur afin d’indiquer que l’appareil est en anomalie ; après une minute, l’afficheur visualise à nouveau la page de l’anomalie, ainsi que cela est indiqué sur la figure. Si le code d’anomalie affiché ne figure pas dans la liste ci-dessous ou quand une anomalie se présente avec une certaine fréquence, il est conseillé de s’adresser au SERVICE D’ASSISTANCE TECHNIQUE Avant d’appeler, il est conseillé de noter le/les code/s d’anomalie/s ainsi que la brève description qui accompagne l’anomalie. Description d’anomalies Description d’anomalies (contrôle effectué par un capteur de température) Intervention de sécurité pour absence de circulation

Capteur sonde extérieure

Capteur NTC de refoulement Capteur NTC fumées Capteur NTC de retour

Extinction flamme Intervention sonde NTC fumées pour surchauffe Défaut d'allumage (4 tentatives)

Capteur ECS (uniquement pour modèle chauffage seul avec ballon d'eau chaude)

Anomalie interne carte chauffage

Capteur ECS solaire (en cas d’intégration d’une installation solaire)

Erreur général de paramétrage

Capteur collecteur solaire (en cas d’intégration d’une installation solaire)

Anomalie fonctionnement ventilateur

Problème de communication entre carte chaudière et unité de commande. Probable court-circuit sur le câblage

Capteur NTC ECS endommagé

Conflit d'adresse entre plusieurs unités de commande (anomalie interne)

Erreur général de paramétrage de l'installation solaire (en cas d'intégration d'une installation solaire)

Présence d’air dans le circuit de chaudière (anomalie temporaire)

Intervention thermostat de sécurité pour surchauffe (pompe bloquée ou air dans le circuit de chauffage)

Tension d'alimentation trop basse

Intervention thermostat de sécurité pour surchauffe

Seuil de vitesse ventilateur non atteint

Pression circuit hydraulique trop élevée

Intervention de sécurité pour absence de circulation (contrôle effectué par un capteur de pression)

Pression circuit hydraulique trop basse

9. Liste des paramètres

Paramètre Niveau Information

Température Ambiante

Température Ambiante Mini S'affiche si le panneau de contrôle est configuré comme un appareil d'ambiance

Température Ambiante Max S'affiche si le panneau de contrôle est configuré comme un appareil d'ambiance

Température de chaudiere

Température Exterieure

Température Exterieure Min

Température Exterieure Max

Température tirage ECS

Etat circuit chauffage 1 Arrêt

Etat circuit chauffage 2 S'affiche lorsque le circuit de chauffage est activé

Etat circuit chauffage 3 S'affiche lorsque le circuit de chauffage est activé

Etat chaudiere Arrêt

Etat SithermPro Seulement pour la régulation LMS15 / Veille / Marche

Telephone SAV Paramètre Niveau

Année Paramètre Niveau

Eclairage Arrêt Temporaire Permanent

Vérrouillage programmation Arrêt Marche

Valeur S'affiche si le panneau de contrôle est configuré comme un appareil d'ambiance

Utilisation Affectation appareil 1 Heure et date Valeur Interface utilisateur Valeur Les paramètres peuvent être affichés, mais pas changé Interface utilisateur CC1 Le panneau de commande est installé sur la chaudière Appareil d’ambiance 1 Le panneau de commande est configuré comme appareil d’ambiance circuit de chauffage 1 Appareil d’ambiance 2 Le panneau de commande est configuré comme appareil d’ambiance circuit de chauffage 2 Appareil d’ambiance 3 Le panneau de commande est configuré comme appareil d’ambiance circuit de chauffage 3 Circuit Chauffage 1 Circuits Chauffage 1+2 Circuits Chauffage 1+3 Tous les CC Comme Unité d'ambiance 1 l'action du panneau de commande peut être attribué au CC1 ou a deux circuits de chauffage

9. Liste des paramètres

Niveau Interface utilisateur

L'appareil d'ambiance ne contrôle que le circuit de chauffage respectif. Seulement l’appareil d’ambiance 1 peut être centralisée. Centralisé Il contrôle également le mode eau chaude sanitaire et de veille. Action service

Version du logiciel Paramètre Niveau

Valeur Localisé -3°C…+3°C Radio

Liaison Activation de liaison sans fil avec l'unité de base.

Mode test Le mode test est utilisé pour vérifier la communication sans fil.

Appareil d'ambiance 1 Contrôle de la liaison.

Appareil d'ambiance 2 Contrôle de la liaison.

Appareil d'ambiance 3 Contrôle de la liaison.

Sonde extérieure Contrôle de la liaison.

Répéteur Contrôle de la liaison.

Appareil de service Contrôle de la liaison.

Effacer tous les appareils Paramètre CC1 CC2 CC3

Sélection Jours Selection des jours ou groupe de jours pour le programme horaire

Sélection des programmes par défaut ? Il est possible de sélectionner l'un des 3 programmes préétablis.

Valeurs par défaut Valeur Valeur Non Oui Paramètre Niveau Programme horaire 4 / ECS

Selection jours Selection des jours ou groupe de jours pour le programme horaire

Selection des programmes par défaut ? Il est possible de sélectionner l'un des 3 programmes préétablis.

Valeurs par défaut Non Oui

9. Liste des paramètres

Selection jours Selection des jours ou groupe de jours pour le programme horaire

Selection des programmes par défaut ? Il est possible de sélectionner l'un des 3 programmes préétablis.

Valeurs par défaut Paramètre Niveau CC1 CC2 CC3

Présélection Il est possible de sélectionner l'une des 8 périodes de vacances établis.

Début Jour et mois de début de vacances

Fin Jour et mois de fin de vacances Day and month of holiday end

Mode de fonctionnement Arrêt Réduit Paramètre Niveau Circuit de chauffage 1 - 2 - 3 Valeur Valeur L'interface de commande est installé sur la chaudière : Hors-gel Automatique CC1 CC2 CC3 Réduit Confort le chauffage est désactivé le chauffage dépend de la programmation horaire le chauffage est en mode réduit permanent le chauffage est en mode confort permanent L'interface de commande est installé en ambiance :

Mode de fonctionnement Hors-gel Automatique

Réduit Confort La chaudière démarre quand la température ambiante descend en dessous de la consigne Hors-gel Chauffage dépend de la programmation horaire La température ambiante de consigne est la consigne réduit (712, 1012, 1312) La température ambiante de consigne est la consigne confort (710, 1010, 1310) Automatique

Consigne réduit 16°C

Pente courbe de chauffe Le régulateur calcule la consigne de température de départ qui est utilisée pour la régulation, en fonction des conditions exterieures Limite chauffe été/hiver Enclenche ou arrête le chauffage au cours de l'année en fonction de la température exterieur atténué. Cette commutation s'effectue automatiquement dans le mode automatique. (--- =) désactivé

9. Liste des paramètres

Paramètre Niveau Circuit de chauffage 1 - 2 - 3 Valeur

Limite chauffe journaliere Le chauffage est éteint lorsque la température extérieure est au niveau de la température ambiante + le paramètre 732. (désactivée en mode Confort)

Température consigne départ mini La consigne de départ calculée est limitée par la valeur réglée. 25°C

Température consigne départ max La consigne de départ calculée est limitée par la valeur réglée. 80°C

Température consigne départ therm. d'amb. La valeur de départ réglée s'applique en mode thermostat d'ambiance. ‘ ---‘ la chaudière travail en modulation. 65°C 0,5

Influence de l'ambiance Influence de la température ambiante et la température extérieure pour le calcul de la température départ : ---% : Simple régulation en fonction des conditions extérieures 1…99% : Régulation en fonction des conditions extérieures avec influence de l’ambiance 100% : Régulation en fonction de la température ambiante uniquement

Limitation de l'influence d'ambiance Coupe la pompe de circulation si la température ambiante dépasse la consigne actuelle + le paramètre 760, 1060, 1360

Fonctionnement continu des pompes

Temps de course servo moteur Non La pompe du circuit de chauffage / de chaudière peut être arrêtée lors d’un abaissement accéléré ou lorsque la consigne d’ambiance est atteinte. Oui La pompe du circuit de chauffage / de chaudière reste également enclenchée pendant l’abaissement accéléré et lorsque la consigne d’ambiance est atteinte. Réglage du temps de course du servomoteur de la vanne mélangeuse utilisée. 0°C 0,5°K Non 30s Fonction séchage controlé de dalles : La fonction est inopérante. Arrêt Chauffage fonctionnel Chauffage «prêt à l’occupation»

Fonction séchage controlé Chauffage fonctionnel/prêt à l’occupation Chauffage «prêt à l’occupation» / Fonctionnel Actif 7 jours, 3 jours à température de 25°C et 4 jours à température de 55°C Actif 18 jours, 6 jours de 25°C à 55°C agmentation de 5°C par jours, 6 jours à température 55°C, 6 jours de 55°C à 25°C diminution de 5°C par jours Arrêt En premier cycle « Chauffage fonctionnel » puis « prêt à l’occupation » En premier cycle « prêt à l’occupation » puis « Chauffage fonctionnel » La régulation se fait sur la « Consigne Séchage contrôlé manuel ». Manuel

Consigne séchage manuel La consigne de température de départ de la fonction séchage contrôlé "Manuel " peut être réglée séparément pour chaque circuit chauffage.

Consigne séchage actuelle Affiche la consigne de température de départ actuelle de la fonction séchage contrôlé de dalles. Avec ‘ ---‘ la fonction est désactivé

Jour séchage actuel Affiche le jour actuel de la fonction séchage contrôlé de dalles. Avec ‘ ---‘ la fonction est désactivé

9. Liste des paramètres

Eau chaude sanitaire Mode de fonctionnement Valeur Arrêt La charge d'ECS s'effectue automatiquement à la consigne nominale Marche Fonctionnement permanent sur la consigne hors-gel d’eau chaude sanitaire (5 °C) Eco La fonction de maintien de température est désactivé Marche

Consigne confort Consigne ECS pendant les temps de libération 60°C

Consigne réduit Consigne de Réduit en dehors des heures de libération 35°C Autorisation mise en marche :

Libération Programme horaire 4/ECS Ce réglage met à disposition de la préparation d’ECS un programme horaire dédié. Progr. horaires des circuits de chauffage La libération d’ECS s’effectue en // de la période d’occupation des circuits de chauffage 24 h/24 Réglage par défaut pour les chaudières instantanées Programme horaire 4/ECS

Fonction anti-légionnelles Arrêt périodique Jour de semaine fixe

Fonct.légion. périodique Détermine au bout de combien de jours la fonction anti-légionelles doit être réactivée.

Fonct.légion. Jour semaine Détermine à quel jour la fonction anti-légionelles doit être activée.

Heure fonct anti-légionnelles La fonction anti-légionelles démarre au moment qui est réglé. La consigne d'ECS est relevée à la consigne anti-légionelles réglée. 300 min Libération ECS Arrêt

Libération pompe circulation La pompe de circulation est enclenchée pendant le temps de libération : prog horaire 3 CCP Libération ECS Programme horaire 4/ECS Programme horaire 5

Consigne circulation Le régulateur surveille la température ainsi mesurée pendant l'exécution de la fonction anti-légionelles.

Commutation de régime En cas de commutation externe via les entrées Hx on doit définir au préalable le régime vers lequel la commutation doit s'effectuer : Sans Paramètre Niveau Chaudière

Consigne régime manuel

Vitesse max. ventil. chauff. Vitesse Max du ventilateur en régime chauffage Paramètre Niveau Type de gaz Type de gaz : Gaz Naturel Gaz Liquéfié

Lundi 45°C Arrêt Fonction désactivée En mode de contrôle manuel, la consigne de départ commun température peut être réglée à une valeur fixe.

Valeur 80°C 5800 rpm Valeur Gaz Nat

9. Liste des paramètres

Paramètre Niveau Solaire Valeur

Différence de température MARCHE Température mini entre la sonde capteur solaire et le réservoir d'ECS solaire pour la marche de la pompe solaire 8°C

Différence de température ARRET Température max entre la sonde capteur solaire et le réservoir d'ECS solaire pour l'arrêt de la pompe solaire 4°C

Fonct. démarrage collecteur Pour mesurer correctement la température sur le panneau solaire (tubes à vide) lorsque la pompe est arrêtée, la pompe peut être réenclenchée de temps en temps : --- = désactivé

Durée min marche ppe coll. Fonctionnement minimum de la pompe du collecteur.

Protection surchauffe collecteur S'il y a un risque de surchauffe sur le collecteur, la charge du ballon se poursuit pour éliminer de cette façon l'excédent de chaleur. Paramètre Niveau Cuaffe-eau instantané ECS

Libération maintien chaleur Mode de préchauffage : 24 h/24 Libération ECS Programme hor 3 / CC3 Programme horaire 4/ECS Programme horaire 5

Maintien chal. sans chauff. Temps de préchauffage Paramètre Niveau

30 min 30 s 120°C Valeur 24h:24 0 min Configuration Valeur Circuit de chauffage 1 Activation du circuit de chauffage 1 : Arrêt Marche Marche

Circuit de chauffage 2 Activation du circuit de chauffage 2 : Arrêt Marche Arrêt

Circuit de chauffage 3 Activation du circuit de chauffage 3 : Arrêt Marche Arrêt Selection de la sonde ECS :

Sonde ECS Sonde ECS B3 Thermostat Sonde ECS pour Ballon La sonde utilisée pour l’ECS est un Thermostat Sonde tirage ECS B38 Sonde ECS pour chaudière à eau chaude instatntané B38 Type d'actionneur pour le contrôle de la demande d'eau chaude sanitaire :

Organe de réglage ECS Pas de demande de charge Pas de fonction Par pompe de charge La charge de l’ECS s’effectue avec une pompe. Vanne directionnelle La charge de l’ECS s’effectue avec une vanne de dérivation.

Vanne directionnelle

9. Liste des paramètres

Paramètre Niveau Configuration Sans Pompe bouclage ECS Q4 Valeur Pompe de circulation d’ECS. Pompe panneau solaire Q5 Pompe de circulation pour le circuit des panneaux. Ppe circuit. consomm. 1 Q15 La pompe du circuit de consommateur VK1 peut être utilisée pour un consommateur supplémentaire. Pompe chaudière Q1 La pompe raccordée sert à la circulation de l’eau de chaudière. Sortie d’alarme K10 Si un défaut survient, ceci est signalé par le relais d’alarme. La fermeture du contact est temporisée de 2 minutes. Pompe CC3 Q20 Le circuit de chauffage avec pompe CC3 est activé. (Zone V3V Pompe primaire Q14 La pompe raccordée sert de pompe de réseau Ppe chaud. comb. solide Q10 Pour l’intégration d’une chaudière à combustible solide, il faut une pompe de circulation dans le circuit de chaudière. Programme horaire 5 K13 Le relais est commandé selon les réglages du programme horaire 5 Vanne retour bal. stock Y15 Pompe échang ext. sol K9 Ppe/vanne bal stock sol K8 Ppe/vanne piscine sol K18

Sortie relais QX1 Ppe circuit. consomm. 3 Q19 Pompe cascade Q25 Contact pour chauffer la piscine par l’énergie solaire (en cas de plusieurs échangeurs de chaleur) Pompe de chaudière commune à toutes les chaudières d’une cascade. Ppe trnsfert stockage Q11 Pompe mélange ECS Q35 Ppe ECS circuit interm Q33 Demande chaleur K27 Demande rafraîch. K28 Demande refroidissement pour le circuit de refroidissement 1 Pompe CC1 Q2 Le circuit de chauffage avec pompe CC1 est activé. Pompe CC2 Q6 Le circuit de chauffage avec pompe CC2 est activé. Pompe/vanne ECS Q3 Pompe / vanne de distribution pour ballon d’eau chaude. Org.régl.ch-eau instant Q34 Pompe / vanne de distribution pour chaudière à production d’eau chaude instantanée Remplissage d’eau K34 Commande d’électrovanne de remplissage 2e allure ppe chaudière Q27 2ème vitesse pompe de la chaudière Sortie de signalisation K35 Message d’état K36 Volet de fumées K37 Arrêt ventilateur K38 Fonction d’arrêt du ventilateur pour couper l’alimentation de ce dernier s’il n’est pas utilisé.

9. Liste des paramètres

Configuration Entrée sonde BX2 Sans Aucune fonction sur l’entrée de sonde.

Sonde en partie basse du ballon d’ECS S. collecteur B6 Sonde capteur solaire S. circulation ECS B39 Sonde de circulation / de préparation d’ECS S. ballon de stockage B4 Sonde en partie haute du ballon de stockage S. ballon de stockage B41 Sonde en partie basse du ballon de stockage S. température fumées B8 Sonde de fumées S. départ commun B10 Sonde départ commun (cascade) S. chaud combust solide B22 Sonde pour chaudière à combustible solide Valeur Sans S. charge ECS B36 S. ballon stockage B42 Troisième sonde (au milieu) du ballon de stockage Sonde retour ligne B73 Sonde retour cascade B70 Sonde de retour Cascade Sonde piscine B13 Sonde piscine Sonde départ solaire B63 Sonde départ solaire pour mesure de rendement Sonde retour solaire B64 Sonde retour solaire pour mesure de rendement Sonde échang. primaire B26

Entrée sonde BX3 Voir entrée sonde BX2

Fonction entrée H4 Voir la fonction entrée H5

Valeur fréquence 1 H4 Définition des paramètres pour caractéristique du capteur

Valeur fonction 1 H4 Définition des paramètres pour caractéristique du capteur

Valeur fréquence 2 H4 Définition des paramètres pour caractéristique du capteur

Valeur fonction 2 H4 Définition des paramètres pour caractéristique du capteur

Sans Sans = Réglage par défaut pour les chaudières avec ballon d’ECS. Mesure de débit, fréquence = Réglage par défaut pour les chaudières instantané Mesure de débit, fréquence Contact de travail

9. Liste des paramètres

Paramètre Niveau Configuration Valeur Sans

Fonction entrée H5 Commutat. régime CC+ECS Mode changing of heating circuits and DHW circuit Commutation régime ECS Mode changing of DHW circuit Commutation régime CC Les régimes des circuits de chauffage sont commutés sur le mode paramétré ligne (900 / 1200 / 1500) Commutation régime CC1 Les régimes des circuits de chauffage sont commutés sur le mode paramétré ligne (900 / 1200 / 1500) Commutation régime CC2 Les régimes des circuits de chauffage sont commutés sur le mode paramétré ligne (900 / 1200 / 1500) Commutation régime CC3 Les régimes des circuits de chauffage sont commutés sur le mode paramétré ligne (900 / 1200 / 1500) Générat. bloqué attente Le générateur est verrouillé. Toutes demandes de Température des CC et de ECS sont ignorées. (Hors-Gel chaudière actif) Signalisation alarme/erreur L’entrée provoque un message d’erreur du régulateur Demande circuit consomm.1 La consigne de départ réglée est activée. La consigne doit être réglée en ligne 1859. Demande circuit consomm.2 La consigne de départ réglée est activée. La consigne doit être réglée en ligne 1909. Commut.source chaleur pisc. Demande Piscine Evacuation excédent chaleur Permet à un générateur externe de contraindre les consommateurs (CC,ECS,pompeHx) à dissiper leur surplus de chaleur. Libération piscine, solaire Cette fonction permet de libérer le chauffage solaire de la piscine par un moyen externe Niveau de température ECS Le niveau de Température peut être réglé par un contact (programme horaire externe) plutôt que par le programme horaire interne. Niveau de température CC1 Le niveau de Température peut être réglé par un contact (programme horaire externe) plutôt que par le programme horaire interne. Niveau de température CC2 Le niveau de Température peut être réglé par un contact (programme horaire externe) plutôt que par le programme horaire interne. Niveau de température CC3 Le niveau de Température peut être réglé par un contact (programme horaire externe) plutôt que par le programme horaire interne. Thermostat d’ambiance CC1 Cette entrée permet de générer une demande du thermostat d’ambiance pour le circuit de chauffage réglé. Thermostat d’ambiance CC2 Cette entrée permet de générer une demande du thermostat d’ambiance pour le circuit de chauffage réglé. Thermostat d’ambiance CC3 Cette entrée permet de générer une demande du thermostat d’ambiance pour le circuit de chauffage réglé.

9. Liste des paramètres

• Configuration Fonction entrée H5 Sens act. contact H5 Contrôleur de débit ECS Raccordement du contrôleur de débit du chauffeeau instantané. Thermostat ECS Raccordement du thermostat du ballon d’ECS. Mesure impulsions Compteur d’impulsion Retour info volet fumées Info retour position volet fumées Empêchement démarrage Permet d’empêcher un démarrage du brûleur. Interrupteur débit chaudière Autorisation de démarrage par contrôleur de débit Pressostat chaudière Autorisation de démarrage par pressostat Mesure de débit, fréquence Permet de mesurer des impulsions basse fréquence pour la mesure du débit. Demande circ.consom.1 10V Demande de chaleur CC1 sous forme designal de tension (0 p. 10
• V-). Demande circ.consom.2 10V Demande de chaleur CC2 sous forme designal de tension (0 p. 10
• V-). Demande circ.consom.3 10V Demande de chaleur CC3 sous forme designal de tension (0 p. 10
• V-). Mesure de pression 10V Le signal de tension appliqué à l’entrée est converti de façon linéaire en une valeur de pression Puissance prescrite 10V Le générateur reçoit un signal de tension (0 V-) comme demande de puissance. Contact de repos Contact de travail Valeur Therm. A. CC1 Contact de travail Sans p. 10

Fonction Module d’extension 1 Multifonction Les fonctions qui peuvent être attribuées aux entrées/sorties multifonctions Circuit chauffage 1 Réglages correspondants au chapitre opérateur «Circuit de chauffage 1» Circuit chauffage 2 Réglages correspondants au chapitre opérateur «Circuit de chauffage 2» Circuit chauffage 3 Réglages correspondants au chapitre opérateur «Circuit de chauffage 3» Régulateur temp. retour Non utilisé Solaire ECS Réglages correspondants au chapitre opérateur «Solaire thermique» Régulateur/pompe primaire Non utilisé Sans

Fonction Module d'extension 2 Voir Fonction Module d'extension 1 Sans

Fonction Module d'extension 3 Voir Fonction Module d'extension 1 Sans

Fonct entrée EX21 module 1 Pas de fonction Thermostat de sécurité CC Pas de fonction

Fonct entrée EX21 module 2 Voir Fonct entrée EX21 module 1 Pas de fonction

Fonct entrée EX21 module 3 Voir Fonct entrée EX21 module 1 Pas de fonction

Sortie relais QX21 module 1 Voir sortie relais QX1 Sans

9. Liste des paramètres

Paramètre Niveau Configuration Valeur

Sortie relais QX23 module 1 Voir sortie relais QX1 Sans

Sortie relais QX21 module 2 Voir sortie relais QX1 Sans

Sortie relais QX22 module 2 Voir sortie relais QX1 Sans

Sortie relais QX23 module 2 Voir sortie relais QX1 Sans

Sortie relais QX21 module 3 Voir sortie relais QX1 Sans

Sortie relais QX22 module 3 Voir sortie relais QX1 Sans

Sortie relais QX23 module 3 Voir sortie relais QX1 Sans

Entrée sonde BX21 module 1 Voir entrée sonde BX2 Sans

Entrée sonde BX22 module 1 Voir entrée sonde BX2 Sans

Entrée sonde BX21 module 2 Voir entrée sonde BX2 Sans

Entrée sonde BX22 module 2 Voir entrée sonde BX2 Sans

Entrée sonde BX21 module 3 Voir entrée sonde BX2 Sans

Entrée sonde BX22 module 3 Voir entrée sonde BX2 Sans

Fonction entrée H2 module 1 Voir la fonction entrée H5 Sans

Valeur tension 1 H2 module 1 Définition des paramètres pour caractéristique du capteur

Valeur fonct. 1 H2 module 1 Définition des paramètres pour caractéristique du capteur

Valeur tension 2 H2 module 1 Définition des paramètres pour caractéristique du capteur

Valeur fonct. 2 H2 module 1 Définition des paramètres pour caractéristique du capteur

Fonction entrée H2 module 2 Voir la fonction entrée H5

Valeur tension 1 H2 module 2 Définition des paramètres pour caractéristique du capteur

Valeur fonct. 1 H2 module 2 Définition des paramètres pour caractéristique du capteur

Valeur tension 2 H2 module 2 Définition des paramètres pour caractéristique du capteur

Voir sortie relais QX1 Sans Contact de travail sans Contact de travail

9. Liste des paramètres

Paramètre Niveau Configuration Valeur

Valeur fonct. 2 H2 module 2

Fonction entrée H2 module 3 Voir la fonction entrée H5

Valeur tension 1 H2 module 3 Définition des paramètres pour caractéristique du capteur

Valeur fonct. 1 H2 module 3 Définition des paramètres pour caractéristique du capteur

Valeur tension 2 H2 module 3 Définition des paramètres pour caractéristique du capteur

Valeur fonct. 2 H2 module 3 Définition des paramètres pour caractéristique du capteur

Type de sonde collecteur Type de sonde collecteur : NTC PT1000

Correction sonde température ext. La valeur de mesure de la température extérieure peut être décalée de +/- 3 K. 0°C

Num. contrôle générateur 1 Informations du fabricant

Numéro contrôle générateur 2 Informations du fabricant

Num. contrôle accumulateur Informations du fabricant

Info 2 OEM Informations du fabricant Paramètre Niveau

Affichage cde diagnostique logiciel Visualisation du code diagnostique : Non Oui

Code diagnostique logiciel Code de diagnostic actuellement en cours

Coffret phase pos. dérangement Phase de verrouillage indiquant l'endroit où la faute s'est produite

Réinitialisation relais alarme Reset du relais d'alarme

Historique 1 Dernier défaut survenu

Code diagnostique logiciel 1 Dernier code de diagnostic survenu

Coffret phase 1 Dernière phase de verrouillage indiquant l'endroit où la faute s'est produite

Historique de 2 à 20 Historique des défauts

Définition des paramètres pour caractéristique du capteur

9. Liste des paramètres

Paramètre Niveau Maintenance / Régime spécial Remise à zéro du temps de fonctionnement de la chaudière après l'entretien de la chaudière Valeur

Durée depuis maintenance

Fonction de ramonage Fonction de ramonage : Arrêt Marche

Puissance brûleur Puissance du brûleur pendant la fonction ramoneur : Charge partiel Pleine charge Charge chauffage max

Régime manuel Fonction de contrôle manuel : Arrêt Marche Arrêt

Fonction d'arrêt régulateur Fonction d'arrêt régulateur Arrêt Marche Arrêt

Consigne Arrêt régulateur Puissance de consigne lors de la fonction arrêt du régulateur : 0% à 100%

Fonction purge Fonction purge : Arrêt Marche Arrêt Mode de fonctionnement du cycle de purge : sans Circuit de chauffage continu Circuit de chauffage cyclique ECS permanent ECS cyclique Sans 0 mois Arrêt Pleine charge 100%

Durée remplissage semaine actuelle valeur affichée

Durée remplissage totale valeur affichée

Nbre de remplissages valeur affichée à ce jour Paramètre Niveau

Etat du circuit de chauffage 1

Etat du circuit de chauffage 2

Etat de la chaudière

Etat équipement solaire

Etat chaudière à combustible solide

9. Liste des paramètres

Etat du ballon tampon Etat Valeur

Etat Sitherm Pro Paramètre Niveau Diagnostic Générateur Valeur

Température de chaudière valeur affichée

Consigne de température valeur affichée

Consigne température valeur affichée de chaudière

Réglage point de consigne valeur affichée

e. Control sensor valeur affichée

Température de retour valeur affichée

Consigne retour chaudière valeur affichée

Température actuelle gaz de fumée valeur affichée

Température échangeur primaire valeur affichée

Vitesse du ventilateur valeur affichée

Modulation du brûleur valeur affichée

Production totale énergie solaire valeur remise à zéro

Heures fonction. production solaire valeur remise à zéro

Heures fonction. surchauffe collect. valeur remise à zéro

Heures fonct pompe solaire valeur remise à zéro Paramètre Niveau

Vitesse ventil. en charge d'allumage Consigne vitesse allumage réglable sur l'interface d'exploitation. 3000 rpm

Consig. vit. rot. charge part Consigne de vitesse de rotation en charge partielle réglable sur l'interface d'exploitation. 1000 rpm

Consigne vitesse char. nom Consigne de vitesse de rotation en charge nominale réglable sur l'interface d'exploitation. 6700 rpm Etat

10. Explication sur les paramètres

Interface utilisateur 40 Utilisation : Cette ligne de commande permet de régler l’utilisation de l’interface utilisateur 750, 1050, 1350 Influence ambiance : Dans le cas d’une influence ambiante, les écarts de la valeur théorique de la température ambiante sont saisis par une sonde ambiante et pris en considération lors de la régulation de la température. Une sonde ambiante doit être raccordée. La valeur pour l’influence ambiante doit se situer entre 1% et 99%. Au cas ou des robinets thermostatiques de radiateur se trouveraient dans le volume à chauffer (lieu de montage de la sonde ambiante), celles-ci doivent être complètement ouvertes. Régulation en fonction des conditions extérieures avec influence de l’ambiance : 1% - 99% - Simple régulation en fonction des conditions extérieures : - - -% Régulation en fonction de la température ambiante uniquement : 100% Circuit de chauffage 720, 1020, 1320 Courbe caractéristique pente : A l’aide de la courbe de chauffe, le régulateur calcule la consigne de température de départ qui est utilisée pour la régulation, en fonction des conditions atmosphériques. Détermination de la pente des courbes caractéristiques de chauffe : Inscrire la température extérieure calculée la plus basse selon la zone climatique dans le diagramme (voir schéma courbe) (p. ex. ligne verticale à -10°C). Inscrire la température maximale du circuit de chauffe (p. ex. ligne horizontale à 60°C). Le point d’intersection des deux lignes donne la valeur de la pente des courbes caractéristiques de chauffe. La pente modifie d’autant plus fortement la température de départ que la température extérieure est basse. C’est-à-dire qu’il faut corriger la pente si la température ambiante présente un écart lorsque la température extérieure est basse et pas lorsqu’elle est élevée. Augmenter le réglage : relève la température de départ principalement en cas de températures extérieures basses. Diminuer le réglage : abaisse la température de départ principalement en cas de températures extérieures basses. 760/1060 Limitation influence ambiance : Dans les circuits sans mélange, marque la limite pour le fonctionnement de la pompe (elle va à démarrer pour les températures d’ambiance en dessous de la consigne, s’arrêtant quand la température dépasse la consigne de p.760) Eau Chaude Sanitaire 1610 Consigne confort : Réglage de la valeur théorique nominale de la température de l’eau chaude sanitaire. 1620 Autorisation mise en marche : 24h/jour : La température de l’eau chaude sanitaire est constamment réglée sur la valeur théorique nominale de la température de l’eau chaude sanitaire indépendamment des programmes de commutation de temps. Programmes horaires circuits de chauffe : La température de l’eau chaude sanitaire est commutée selon les programmes de commutation de temps, entre la valeur théorique de température de l’eau chaude sanitaire et la valeur théorique réduite de la température de l’eau chaude sanitaire. Programme horaire 4/ECS : La température de l’eau chaude sanitaire est commutée, indépendamment des programmes de commutation de temps des circuits de chauffe, entre la valeur théorique de la température de l’eau chaude sanitaire et la valeur théorique réduite de la température de l’eau chaude sanitaire. Le programme de commutation de temps 4 est ici utilisé (voir figure ci-dessous). 730, 1030, 1330 Limite de chauffe été/hiver : Dans le cas de la température ici réglée, le chauffage est commuté sur le mode été ou le mode hiver, la température extérieure amortie agissant comme température de référence. 1640-1645 : Définition de la fonction antilegionelle [Aucune / jour fixe / périodique 1..7 jours], l’heure, la durée, la consigne de température et l’état de la pompe de circulation ECS si présente pendant la fonction] 732, 1032, 1332 Limite de chauffe journalière : Pour chaque circuit, la fonction coupe le chauffage lorsque la température extérieure mesurée ou la température extérieure mélangée dépasse le niveau de température actuel du différentiel réglé. [si température confort = 20°C et 732 = -3, le chauffage s’arrête à 17°C, et redémarre à 16ºC de température extérieure). 1660-1663 : Fonctionnement de la pompe de circulation Eau Chaude Sanitaire si présente. Le fonctionnement cyclique comporte des cycles de 10 min ON / 20 min OFF pendant la période de libération. 1660 Libération pompe circulation : Programme horaire 3/CCP : Le fonctionnement de la pompe de circulation est autorisé en fonction du programme de temps 3 (voir Prog. N° 540 à 556). Libération ECS : La pompe de circulation fonctionne lorsque la préparation d’eau chaude sanitaire est autorisée. Programme horaire 4/ECS : Le fonctionnement de la pompe de circulation est autorisé en fonction du programme de temps 4 du régulateur local. 740/741 et 1040/1041 et 1340/1341 Température Mini et Max départ : Donnent les limites de consigne de l’eau pour chaque circuit de chauffe. La valeur max. par défaut est 80°C. 742, 1042, 1342 Température consigne départ thermostat d’ambiance : valeur fixe adoptée comme consigne de départ. Si aucune valeur n’est réglée (---), la consigne de départ est calculée selon la courbe de chauffe

10. Explication sur les paramètres

Chaudière 2214 Consigne régime manuel : Valeur de température lors du fonctionnement en mode manuel 2441 Vitesse max. ventil. Chauff : Ce paramètre permet de régler la puissance maximale en régime chauffage en fonction de l’installation. 5931 - 5932 Entrée sonde BX2 et BX3 : Ce sont des entrées multifonctionnelles. Elles sont définies pour faire la sonde de collecteur et la sonde d’Eau Chaude Sanitaire solaire respectivement. Autres options sont : Sonde de boucle B39 pour contrôler la pompe de circulation Q4. Par défaut ces entrées sont réglées sur « Sans » Solaire 3810, 3811 ∆ température MARCHE et ARRET : Différentiel d’enclenchement et de déclenchement de la pompe solaire. 3830 Fct démarrage collecteur : S’il n’est pas possible de mesurer correctement la température du capteur solaire (surtout en cas de tubes à vide) lorsque la pompe est arrêtée, la pompe peut être réenclenchée de temps en temps. 3831 Durée min marche ppe coll. : Temps minimal de fonctionnement lors de la fonction démarrage collecteur. 5970 à 5976 Fonction entrée H4 : Ne pas modifier 5977 Fonction entrée H5 6097 : On peut utiliser une sonde de collecteur type PT1000 en lieu de la CTN QAZ36. 6200 : Les sondes sur l’installation sont sauvegardées à minuit. Ce paramètre sert à enregistrer l’installation après une modification. Chauffe-eau instantané ECS 5464 Libération maintien chaleur : Libération de la fonction de maintien de température suivant le programme horaire dédié. 5470 Maintien chal. sans chauff : Durée de la fonction de maintien de température en absence de demande du chauffage d’ambiance. 6205 : Retour aux paramètres de fabrique, sauf heure et date et programmes utilisateur. Configuration 5710, 5715, 5721 : Définie l’existence où non des circuits de chauffe 1 et 2 et 3. 5890 : Sortie relais QX1: C’est une sortie multifonctionnel. Elle sera configurée comme Pompe Solaire Q5 Cependant, elle peut être utilisée également pour d’autres fonctions : Pompe De circulation Eau Chaude Sanitaire Q4 à Pour la circulation du secondaire du ballon. Les paramètres 1660-1663 gèrent son fonctionnement. Par défaut cette sortie est réglée sur « Sans »

- Ce document ne présente pas de caractère contractuel, les spécifications techniques sont données à titre significatif. BAXI S.A. au capital de 48 402 499 e RCS Bobigny B 602 041 675 A.P.E. 2521Z Part of BDR thermea Imprimerie CRES : 02 43 29 31 57 BAXI France 157, Avenue Charles Floquet 93158 Le Blanc Mesnil Cedex - France Téléphone : 33 (0)1 45 91 56 00 Télécopie : 33 (0)1 45 91 59 90
