XWNB5201 - Adaptateur CPL NETGEAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit adaptateur CPL (Powerline) avec extension WiFi
Marque	NETGEAR
Modèle	XWNB5201
Dimensions (adaptateur XAV1601)	Environ 6.8 x 4.1 x 2.3 cm
Dimensions (extendeur XAVN2001)	Environ 8.5 x 6.0 x 4.0 cm
Poids (chaque adaptateur)	Environ 150 g
Alimentation	Prise électrique 100-240 V CA, 50-60 Hz
Technologie CPL	HomePlug AV, débit jusqu'à 200 Mbps
WiFi	WiFi N (300 Mbps), extension de réseau sans fil
Sécurisation réseau CPL	Bouton de sécurité pour cryptage 128 bits AES
Fonction Pick A Plug	Indique la prise avec le meilleur débit (voyant vert/orange/rouge)
Ports Ethernet	2 ports Ethernet 10/100 (1 sur chaque adaptateur)
Mode économique d'énergie	Passage automatique en veille après 10 min sans activité
Bouton de réinitialisation	Appui de 2 secondes pour retour aux paramètres usine
Compatibilité	Tous adaptateurs CPL HomePlug AV NETGEAR
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec, ne pas utiliser de produits liquides
Sécurité d'utilisation	Ne pas brancher sur une rallonge, utiliser dans un endroit sec et aéré
Pièces détachées et réparabilité	Non réparable par l'utilisateur, contacter le support NETGEAR
Accessoires inclus	2 câbles Ethernet, guide d'installation rapide
Garantie	Garantie limitée du fabricant (voir conditions sur le site NETGEAR)

FOIRE AUX QUESTIONS - XWNB5201 NETGEAR

Comment installer le kit CPL XWNB5201 ?

Branchez l'adaptateur XAV1601 près de votre routeur et connectez-le via un câble Ethernet. Branchez l'extendeur XAVN2001 dans une prise où vous souhaitez étendre le WiFi. Utilisez le bouton de sécurité pour sécuriser le réseau CPL (appuyez 2 secondes sur chaque adaptateur dans les 2 minutes).

Que signifient les voyants sur les adaptateurs ?

Le voyant d'alimentation vert indique qu'il est sous tension, orange indique le mode veille. Le voyant Ethernet s'allume lorsqu'un périphérique est connecté. Le voyant CPL s'allume quand un autre adaptateur CPL est détecté. Le voyant Pick A Plug indique le débit : vert (>80 Mbps), orange (50-80 Mbps), rouge (<50 Mbps).

Comment sécuriser mon réseau CPL ?

Assurez-vous que le voyant d'alimentation est vert sur les deux adaptateurs. Appuyez sur le bouton de sécurité de l'adaptateur XAV1601 pendant 2 secondes, puis dans les 2 minutes, appuyez 2 secondes sur le bouton sécurité du XAVN2001. Les voyants d'alimentation clignotent puis restent verts, indiquant que le réseau est sécurisé.

Puis-je utiliser ce kit avec d'autres adaptateurs CPL ?

Oui, les adaptateurs XWNB5201 sont compatibles avec tous les périphériques CPL NETGEAR certifiés HomePlug AV, comme les modèles XAVB1301, XAVB2101, XAVB5101, etc. Consultez la notice pour la liste complète.

Comment étendre le WiFi avec l'extendeur XAVN2001 ?

Vous pouvez cloner votre réseau WiFi existant en utilisant le bouton WPS de votre routeur : appuyez 10 secondes sur le bouton sécurité du XAVN2001, puis appuyez sur le bouton WPS du routeur. Sinon, utilisez le logiciel NETGEAR genie ou le guide d'installation via navigateur (www.mywifiext.net).

Que faire si le voyant d'alimentation reste orange ?

Cela signifie que l'adaptateur est en mode veille économique. Il s'active automatiquement lorsqu'un périphérique Ethernet est connecté ou qu'une activité CPL est détectée. Si le problème persiste, vérifiez les connexions et redémarrez les adaptateurs.

Comment réinitialiser un adaptateur aux paramètres d'usine ?

Utilisez un trombone ou un objet fin pour appuyer sur le bouton de réinitialisation (souvent en creux) pendant 2 secondes. Relâchez, l'adaptateur redémarre avec les réglages par défaut.

Puis-je brancher les adaptateurs sur une multiprise ?

NETGEAR recommande de ne pas brancher les adaptateurs CPL sur une rallonge ou une multiprise, car cela peut réduire les performances. Branchez-les directement sur une prise murale.

Comment connecter un appareil Ethernet à l'extendeur XAVN2001 ?

L'extendeur XAVN2001 dispose d'un port Ethernet supplémentaire. Connectez-y votre appareil (console de jeu, décodeur, etc.) à l'aide d'un câble Ethernet. L'appareil aura accès à Internet via le réseau CPL.

Où télécharger le logiciel NETGEAR genie ?

Rendez-vous sur le site support.netgear.com, tapez 'xavn2001' dans la recherche, puis téléchargez NETGEAR genie pour Windows ou Mac. Ce logiciel permet de configurer le WiFi et de gérer le réseau CPL.

MODE D'EMPLOI XWNB5201 NETGEAR

Support technique

Nous vous remercions d'avoir choisi les produits NETGEAR.

Après l'installation de votre périphérique, notez le numéro de série inscrit sur l'étiquette de votre produit. Il vous sera nécessaire pour enregistrer votre produit à l'adresse https://my.netgear.com.

Veuillez enregistrer votre produit avant de pouvoir utiliser l'assistance téléphonique de NETGEAR. NETGEAR vous recommande d'enregistrer votre produit sur le site Web de NETGEAR.

Téléphone (États-Unis uniquement) : 1-888-NETGEAR

Téléphone (autres pays) :

Rendez-vous à l'adresse http://support.netgear.com/general/contact/default.aspx.

NETGEAR vous recommande d'utiliser uniquement les ressources d'assistance officielles NETGEAR.

Marques commerciales

NETGEAR, le logo NETGEAR et Connect with Innovation sont des marques commerciales et/ou des marques déposées de NETGEAR, Inc. et/ou des filiales de NETGEAR aux États-Unis et/ou dans d'autres pays. Les informations sont sujettes à changement sans préavis. © NETGEAR, Inc. Tous droits réservés.

Table des matières

Contenu de la boîte 2 3 Description des voyants 4 Descriptions des boutons 5 Installer les adaptateurs et surfer sur le Web avec WiFi 6 Installez NETGEAR genie 19 Périphériques NETGEAR CPL compatibles 20

Contenu de la boîte

XAVN2001

XAV1601

Cables Ethernet (2)

NETGEAR vous recommande de ne pas brancher votre adaptateur CPL sur une rallonge électrique.

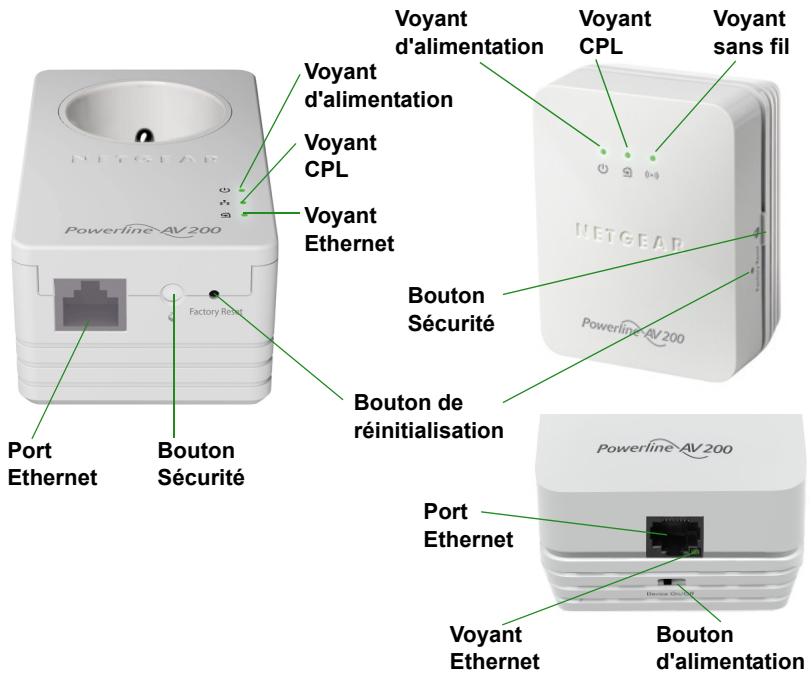

Caractéristiques matérielles

Adaptateur CPL 200 Nano (XAV1601)

Extender Universal WiFi N édition CPL (XAVN2001)

Description des voyants

Les voyants indiquent l'état de vos adaptateurs CPL.

Lorsque vous branchez l'adaptateur, le voyant d'alimentation s'allume en vert. Le voyant Ethernet s'allume lorsque vous connectez un périphérique Ethernet sous tension à au moins un port Ethernet. Si le voyant est éteint, il n'y a pas de connexion Ethernet. - L'adaptateur est inactif lorsqu'aucun lien Ethernet n'a été établi depuis plus de 10 minutes. L'adaptateur entre alors en mode économique d'énergie et le voyant d'alimentation devient orange. Le voyant CPL s'allume lorsque le périphérique CPL détecte au moins un autre périphérique CPL compatible.

La fonction Pick A Plug vous permet de désigner la prise électrique ayant le débit de connexion le plus rapide.

• Vert : Débit de connexion > 80 Mbit/s (Rapide) Orange : Débit de connexion > 50 et < 80 Mbit/s (Moyen)
• Rouge: Débit de connexion < 50 Mbit/s (Lent)

Descriptions des boutons

Les boutons de vos adaptateurs CPL vous permettent d'effectuer les actions suivantes :

• Réinitialisation : Utilisez le Bouton de réinitialisation pour rétablir votre adaptateur CPL à ses paramètres d'usine par défaut. Appuyez sur le Bouton de réinitialisation pendant 2 secondes, puis relâchez-le.
• Bouton d'alimentation : Utilisez le bouton d'alimentation pour
• Sécuriser le réseau CPL.
• Créez un point d'accès WiFi sur le XAVN2001 possédant les mêmes paramètres sans fil que votre routeur ou votre passerelle.
• Connectez automatiquement votre client sans fil au point d'accès WiFi du XAVN2001.

Installer les adaptateurs et surfer sur le web avec wifi

1. Sécurisation de votre réseau CPL

a. Assurez-vous que le voyant d'alimentation est vert sur chaque adaptateur. b. Appuyez sur le bouton de sécurité de l'adaptateur XAV1601, appuyez sur son bouton de Sécurité pendant 2 secondes, puis relâchez le bouton. Le voyant d'alimentation clignote en vert pendant la sécurisation de l'adaptateur. c. Vous disposez de 2 minutes pour appuyer pendant 2 secondes sur le bouton Sécurité de l'adaptateur XAVN2001.

d. Après quelques secondes, la sécurité est régée et le voyant d'alimentation s'allume en vert.

Les adaptateurs peuvent communiquer sur le réseau CPL de manière sécurisée.

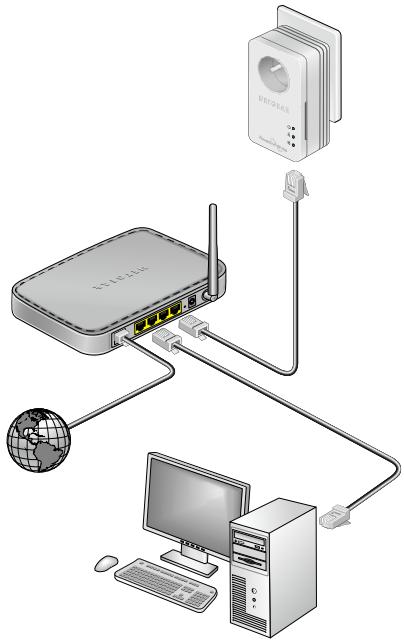

1. Branchez l'Adaptateur CPL 200 Nano (XAV1601) dans une prise murale à proximité de votre routeur/passerelle.
2. Branchez l'Adaptateur CPL 200 via le port LAN avec un câble Ethernet.

Si vous souhaitez partager l'accès Internet à travers votre maison, assurez-vous de connecter le XAV1601 à votre passerelle Internet avec un câble Ethernet.

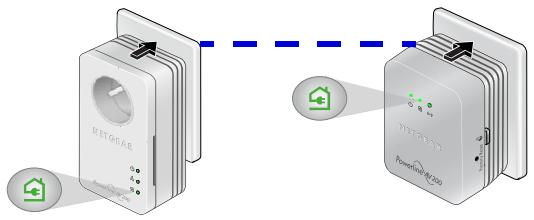

1. Branchez l'Extender Universal WiFi N édition CPL (XAVN2001) dans une prise murale où vous avez besoin d'une couverture WiFi.

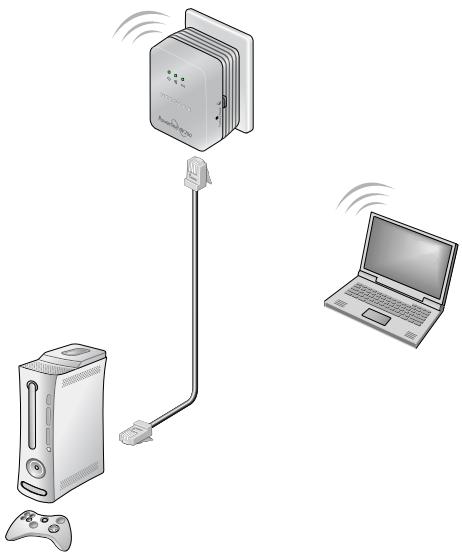

Remarque : Vous pouvez connecter un périphérique Ethernet (comme une console de jeu, décodeur, ou lecteur Blu-ray) à Internet et au réseau domestique avec le port Ethernet supplémentaire sur le XAVN2001.

5. Clonez votre routeur wifi/passerelle réseau.

Si votre routeur sans fil/passerelle dispose d'un bouton WPS :

• Option 1: Utilisez le bouton WPS de votre routeur ou passerelle pour cloner votre réseau existant.

a. Appuyez et maintenez le bouton Sécurité sur le XAVN2001 (environ 10 secondes) et relâchez-le.

Le voyant sans fil commence à clignoter.

b. Appuyez sur le bouton WPS du routeur sans fil/passerelle.

Quand le voyant sans fil cesse de clignoter, le clonage est finalisé et l'Amplificateur WiFi (XAVN2001) re-créée un point d'accès WiFi avec le même SSID et mot de passe que votre routeur/passerelle.

Vous avez maintenant deux réseaux sans fil avec les mêmes paramètres (SSID et mot de passe). Lorsque vous vous déplacez dans votre maison, votre client sans fil (ordinateur portable, tablette, ou téléphone intelligent) passe d'un réseau (routeur/passerelle) à l'autre (XAVN2001), en fonction de la qualité du signal.

• Option 2 : Utilisez NETGEAR genie pour configurer manuellement les paramètres sans fil de votre amplificateur XAVN2001.

a. Installez NETGEAR genie. (Consultez la section Installez NETGEAR genie à la page 19.) b. Connectez temporairement votre ordinateur directement au XAVN2001 via le port Ethernet. c. Lancez NETGEAR genie sur votre ordinateur et cliquez sur Mappage réseau ou sélectionnez-le à partir du menu.

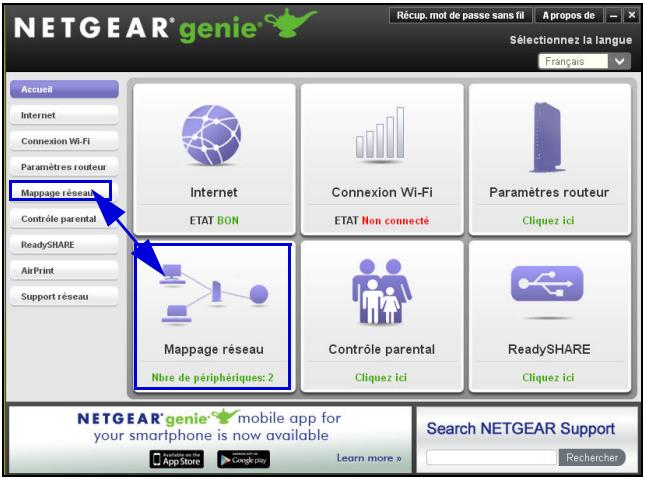

d. Cliquez sur l'icône CPL sur l'écran Mappage réseau. L'utilitaire CPL s'affiche :

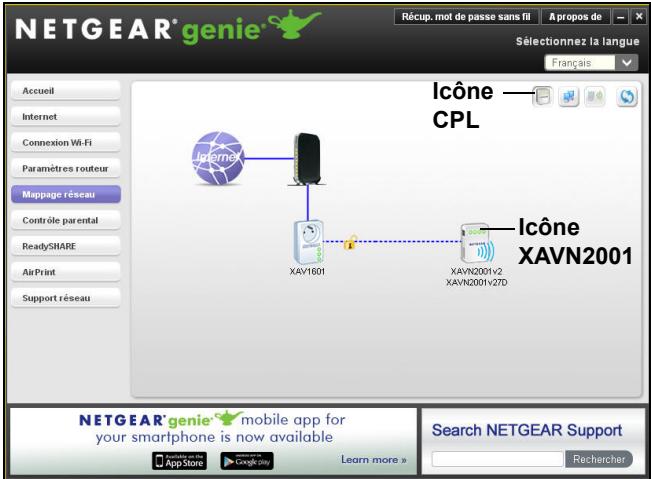

e. Sur l'écran de l'utilitaire CPL, faites un clic droit sur l'icone du XAVN2001.

Nom du périphérique

Désactiver voyant

Sécurité

Réinitialisation

Configuration sans fil

http://10.0.0.2

G. Entrez les paramètres sans fil suivants :

Nom du réseau sans fil (SSID) Type de sécurité sans fil - Phrase d'authentification

Configuration sans fil

Configuration sans fil

Saisissez les paramètres sans fil pour le XAVN2001v2:

Nom du réseau sans fil (SSID)

Netgear_EXT

Type de sécurité sans fil :

None

Appliqueur

Annuler

Si un routeur NETGEAR est installé sur votre, CET assistant de configuration sans fil permet la configuration rapide du adaptateur XAVN2001v2 en accélérateur sans fil.

Assurez-vous que vous routeur est connecté au réseau, puis cliquez sur « Rechercher mon routeur NETGEAR » pour la configuration rapide.

Rechercher mon routeur NETGEAR

Paramètres sans fil avancés

Pour accéder à la configuration sans fil avancée, cliquez ici 10.0.0.2 pour vous connecter à la page Web de l'adaptateur XAV/N0001v2.

Si vous souhaitez cloner votre réseau sans fil existant, entrez les mêmes paramètres sans fil que ceux utilisés par votre routeur ou votre passerelle. Lorsque vous vous déplacez dans votre maison, votre client sans fil (ordinateur portable, tablette, ou smartphone) passe d'un réseau (routeur ou passerelle) à l'autre (XAVN2001), en fonction de la qualité du signal.

Si vous voulez un nouveau réseau sans fil, entrez les nouveaux paramètres sans fil. La création d'un nouveau réseau sans fil vous permet d'avoir un deuxième réseau dans une autre zone de votre maison.

h. Cliquez sur Apply (Appliquer) pour enregistrer les modifications apportées. i. Lorsque vous en avez terminé avec les paramètres sans fil, débranchez le câble Ethernet du XAVN2001.

Remarque : Vous pouvez accéder aux paramètres sans fil avancés en double-cliquant sur l'icône du périphérique et en sélectionnant l'adresse IP dans le menu contextuel. L'identifiant et le mot de passe sont administrateur et password.

• Option 3 : Utiliser le guide d'installation du navigateur Web pour configurer manuellement les paramètres sans fil de votre amplificateur XAVN2001.

Sur votre ordinateur ou périphérique sans fil (tablette, smartphone):

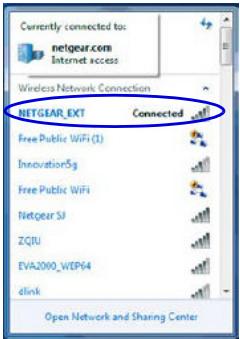

a. Ouvrez le logiciel qui gère vos connexions réseau sans fil et connectez-vous au réseau XAVN2001.

Conseil: Le nom du réseau sans fil par défaut (SSID) du XAVN2001 est NETGEAR_EXT. La clé de réseau par défaut (mot de passe de sécurité sans fil) est imprimée au dos du XAVN2001.

b. Sur le même ordinateur ou périphérique sans fil, ouvrez une fenêtre de navigateur Web.

Le navigateur vous permet d'accéder directement au guide d'installation à l'écran. Si ce n'est pas le cas, entrez l'une des options suivantes dans la barre d'adresse de votre navigateur :

www. mywifiext. net

www.netgearextender.net

c. Lorsque vous êtes invité à vous connecter, entrez :

Nom d'utilisateur : admin Mot de passe : password

Le guide d'installation du navigateur Web vous permet de configurer les paramètres sans fil du XAVN2001.

Si vous souhaitez cloner votre réseau sans fil existant, entrez les mêmes paramètres sans fil que ceux utilisés par votre routeur ou votre passerelle.

Si vous voulez créer un nouveau réseau sans fil, entrez les nouveaux paramètres sans fil. La création d'un nouveau réseau sans fil vous permet d'avoir un deuxième réseau dans une autre zone de votre maison.

Enregistrez les nouveaux paramètres sans fil ici :

Nom du réseau sans fil (SSID)

Clé réseau (Phrase d'authentification)

1. Connectez votre client sans fil (ordinateur portable, tablette ou smartphone) au XAVN2001 pour accéder à Internet.

Option 1: Utilisez le bouton WPS sur votre client sans fil pour vous connecter automatiquement au point d'accès XAVN2001.

a. Appuyez et maintenez enfoncé le bouton Security (Sécurité) sur le XAVN2001 pendant 2 secondes et relâchez-le.

Le voyant Sans fil commence à clignoter.

b. Appuyez sur le bouton WPS sur votre client sans fil pendant 2 secondes et relâchez-le.

Lorsque le voyant Sans fil cesse de clignoter, votre client sans fil est automatiquement connecté au point d'accès XAVN2001 et vous pouvez surfer sur le web.

Option 2: Connectez-vous manuellement au point d'accès XAVN2001.

Sur notre ordinateur ou client sans fil (tablette, smartphone)

a. Ouvrez le logiciel qui gère vos connexions réseau sans fil. b. Connectez-vous au réseau sans fil (SSID) XAVN2001. c. Entrez la clé réseau (phrase d'authentification).

Votre périphérique sans fil est maintenant connecté au point d'accès XAVN2001 et vous pouvez surfer sur le web.

Installez netgear genie

Suivez ces instructions pour télécharger et installer NETGEAR genie sur votre ordinateur.

1. Tapez http://support.netgear.com dans la barre d'adresse de votre navigateur.
2. Cliquez sur le bouton For Home.
3. Dans la zone de recherche, tapez xavn2001.
4. Téléchargez le NETGEAR genie qui correspond à l'environnement de votre système d'exploitation (Windows ou Mac).
5. Exécutez le fichier que vous avez téléchargé et suivez les instructions à l'écran pour installer NETGEAR genie.

Péripétriques netgear CPL compatibles

Votre adaptateur CPL peut partager un réseau CPL avec les périphériques NETGEAR compatibles suivants : XAVB1301, XAVB1401, XAVB2101, XAVB2602, XAVNB2001, XAVB5601, XAVB5101, XAVB5201, XAVB5602, XAUB2511, XAVB5004, XAVB1004, XWNB5602 et XWNB5201.

Pour consulter la liste complète des périphériques certifiés HomePlug AV, rendez-vous sur www.homeplug.org/certified_products.

Manuel de l'utilisateur

Le manuel de l'utilisateur est disponible à l'adresse http://downloadcenter.netgear.com ou via un lien dans l'interface utilisateur du produit.

Conformité

Pour consulter la déclaration de conformité complète, rendez-vous sur le site : http://support.netgear.com/app/answers/detail/a_id/11621/.

Ce symbole apparait conformément à la directive européenne 2002/96 sur la mise au rebut des équipements électriques et électroniques (directive WEEE - Waste Electrical and Electronic Equipment). Si vous mettez ce produit au rebut dans l'Union européenne, TRAITEZ-le et recyclez-le conformément aux lois de votre juridiction qui appliquent la directive DEEE.

Destiné à une utilisation en intérieur uniquement dans tous les États membres de l'UE, les états de l'AELE et la Suisse.

NETGEAR, Inc.

350 East Plumeria Drive

San Jose, CA 95134, USA

201-16707-01
