Type de produit	Switch réseau
Marque	NETGEAR
Modèle	GS116E
Dimensions (L × P × H)	287 mm × 103 mm × 27 mm
Poids	0,914 kg
Alimentation	Entrée CC 12V, 1,5 A
Consommation électrique	11,24 W max.
Nombre de ports	16 ports RJ-45
Interface réseau	10BASE-T, 100BASE-TX, 1000BASE-T
Câble réseau requis	Catégorie 5e ou meilleur
Température de fonctionnement	0 °C à 50 °C
Humidité de fonctionnement	10 % à 90 % sans condensation
Conformité électromagnétique	CE Classe A, FCC Classe A, VCCI Classe A, C-Tick Classe A, CCC
Homologations de sécurité	CE, CB, CCC
Fonctions principales	Plug and play, configuration via utilitaire ProSafe Plus (Windows)
Utilisation	Intérieur uniquement

FOIRE AUX QUESTIONS - GS116E NETGEAR

Comment installer le commutateur GS116E ?

Connectez les câbles réseau aux ports, branchez l'alimentation (12V CC), puis vérifiez les voyants. Le commutateur est plug and play.

Que signifient les voyants du commutateur ?

Le voyant d'alimentation est allumé quand l'appareil est sous tension. Les voyants de port indiquent le débit : les deux allumés pour 1000 Mbps, celui de gauche pour 100 Mbps, celui de droite pour 10 Mbps. Clignotement = activité, éteint = pas de lien.

Comment configurer le commutateur ?

Insérez le CD de ressources et installez l'utilitaire ProSafe Plus sur un PC Windows. Lancez l'utilitaire, sélectionnez le commutateur dans la liste, entrez le mot de passe par défaut 'password', puis configurez les options.

Quel est le mot de passe par défaut ?

Le mot de passe par défaut est password (en minuscules). Vous pouvez le modifier via l'utilitaire.

Puis-je utiliser ce commutateur avec un câble Cat5e ?

Oui, il est recommandé d'utiliser un câble Catégorie 5e ou supérieur pour des performances optimales.

Où trouver le support technique pour ce produit ?

Enregistrez votre produit sur https://my.netgear.com pour obtenir l'assistance téléphonique. Rendez-vous sur http://support.netgear.com pour les mises à jour et le support en ligne.

Comment mettre au rebut l'appareil en fin de vie ?

Conformément à la directive WEEE (2002/96/CE), ne jetez pas l'appareil avec les ordures ménagères. Rapportez-le à un point de collecte approprié pour le recyclage.

Le commutateur est-il compatible avec Mac ou Linux ?

L'utilitaire de configuration ProSafe Plus est uniquement pris en charge sous Windows. Le commutateur reste plug and play sur Mac ou Linux, mais la configuration avancée n'est pas possible.

Quelles sont les dimensions et le poids du GS116E ?

Dimensions : 287 × 103 × 27 mm. Poids : 0,914 kg.

Puis-je l'utiliser en extérieur ?

Non, l'appareil est conçu pour une utilisation en intérieur uniquement dans tous les pays de l'UE et la Suisse.

MODE D'EMPLOI GS116E NETGEAR

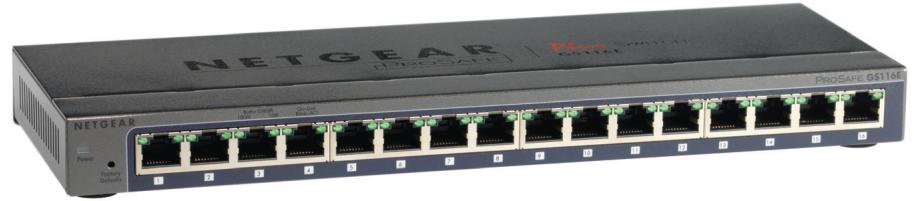

Commutateur ProSafe Plus Gigabit à 16 ports GS116E

Étape 1. Connectez l'équipement

Étape 2. Branchez l'alimentation

Étape 3. Vérifiez l'objet

Voyant d'alimentation

Allumé

Eteint.

Voyants de port

Liaison 1000 Mbits/s (les deux voyants)

Liaison 100 Mbits/s (voyant de gauche)

Liaison 10 Mbits/s (voyant de droite)

Activité (clignotant)

Pas de lien (éteint)

Configuration de l'utilitaire de configuration du commutateur

Les commutateurs Plus sont plug and play. Vous pouvez installer un utilitaire de configuration pour sélectionner des options supplémentaires pour gérer et personneliser le commutateur de votre réseau. Cet utilitaire est disponible sur le CD de ressources qui a été livré avec le commutateur.

Remarque : L'utilitaire de configuration est installé sur votre ordinateur et est pris en charge uniquement sous Windows.

Installes l'utilitaire de configuration :

1. Insérer le CD de ressources dans un ordinateur connecté au commutateur.
2. Cliquez sur Installer l'utilitaire ProSafe Plus et suivez les instructions pour installer le programme.

L'utilitaire de configuration du commutateur est installé dans le répertoire du programme de votre ordinateur et une icône de l'utilitaire ProSafe Plus est placée sur votre bureau.

Configurer le commutateur :

1. Double-cliquez sur l'icône de l'utilitaire ProSafe Plus.

L'écran d'accueil de configuration affiche la liste des commutateurs qu'il a découverts sur le réseau local.

1. Sélectionnez le commutateur que vous souhaitez configurer. Vous êtes invité à entrer le mot de passe pour le commutateur.
2. Saisissez le mot de passe du commutateur dans ce champ. Le mot de passe par défaut du commutateur est password.
3. Utilisez l'utilitaire pour configurer le commutateur. Pour une description plus détaillée des fonctionnalités, consultez le guide de l'utilitaire de configuration du commutateur ProSafe Plus. Vous pouvez accéder au guide de l'utilisateur par des liens sur l'onglet Aide de l'utilitaire ou sur le CD de ressources.

Spécification	Description
Interface réseau	Connecteur RJ-45 pour 10BASE-T, 100BASE-TX, ou 1000BASE-T
Câble réseau	Catégorie 5e (Cat 5e) ou meilleur câble Ethernet
Ports	16
Adaptateur secteur	Entrée CC 12V @ 1,5 A
Consommation de courant	11,24W max.
Poids	0,914 kg (2 lb)
Dimensions (L × P × H)	287 mm x 103 mm x 27 mm 11,3 po. x 4,1 po. x 1,1 po.
Température de fonctionnement	0° à 50° C (32° à 122° F)
Humidité de fonctionnement	10% -90% d'humidité relative, sans condensation
Conformité electromagnétique	CE Classe A, FCC Classe A, VCCI Classe A, C-Tick Classe A, CCC
Homologations de sécurité	Marquage CE, CB, CCC

Pour consulter la déclaration de conformité complète, rendez-vous sur le site http://support.netgear.com/app/answers/detail/a_id/11621/.

Conditions: NETGEAR se réserve le droit d'apporter des modifications aux produits décrits dans ce document sans préavis afin d'en améliorer la conception, les fonctions opérationnelles et/ou la fiabilité. NETGEAR décline toute responsabilité quant aux conséquences de l'utilisation des produits ou des configurations de circuits décrits dans le présent document.

Support technique

Après l'installation de votre périphérique, notez le numéro de série inscrit sur l'étiquette de votre produit. Il vous sera nécessaire pour enregistrer votre produit à l'adresse https://my.netgear.com.

Vous devez enregistrer tout produit avant de pouvoir utiliser l'assistance téléphonique de NETGEAR. NETGEAR vous recommande d'enregistrer tout produit sur le site Web de NETGEAR. Pour obtenir des mises à jour de produits et accéder au support Web, rendez-vous à l'adresse http://support.netgear.com.

Ce symbole a été apposé conformément à la directive européenne 2002/96 sur la mise au rebut des équipements électriques et électroniques (directive WEEE - Waste Electrical and Electronic Equipment). En cas de mise au rebut de ce produit dans un État membre de l'Union Européenne, il doit être traité et recyclé conformément à cette directive.

NETGEAR, le logo NETGEAR et Connect with Innovation sont des marques commerciales et/ou des marques déposées de NETGEAR, Inc. et/ou des filiales de NETGEAR aux États-Unis et/ou dans d'autres pays. Les informations sont sujettes à changement sans préavis. Les autres marques et noms de produits sont des marques commerciales ou des marques déposées de leurs détenteurs respectifs. © NETGEAR, Inc. Tous droits réservés.

Pour une utilisation en intérieur dans tous les pays de l'UE et la Suisse.
