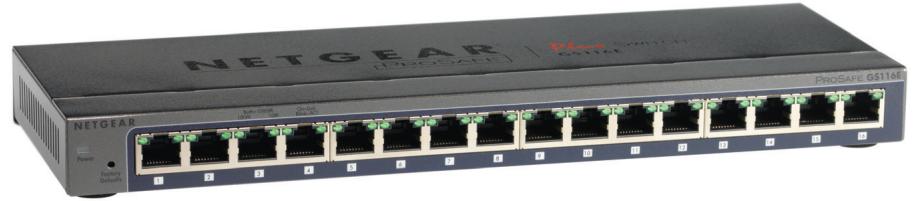

GS116 - Switch réseau NETGEAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Commutateur réseau (switch)
Marque	NETGEAR
Modèle	GS116
Nombre de ports	16 ports RJ-45
Type de ports	10BASE-T, 100BASE-TX, 1000BASE-T (Gigabit Ethernet)
Débit	Jusqu'à 1000 Mbit/s par port
Alimentation	Adaptateur secteur 12V CC, 1.5 A
Consommation électrique	11.24 W max.
Dimensions (L × P × H)	287 x 103 x 27 mm
Poids	0.914 kg (2 lb)
Câble réseau recommandé	Catégorie 5e (Cat 5e) ou meilleur
Température de fonctionnement	0°C à 50°C
Humidité de fonctionnement	10% à 90% sans condensation
Voyants LED	Voyant d'alimentation et voyants par port (vitesse et activité)
Fonctions principales	Plug and play, gestion simplifiée via utilitaire ProSafe Plus (Windows uniquement), configuration VLAN et QoS possible
Conformité réglementaire	CE Classe A, FCC Classe A, VCCI Classe A, C-Tick Classe A, CCC
Sécurité	Marquage CE, CB, CCC
Utilisation prévue	Intérieur uniquement, dans tous les pays de l'UE et la Suisse

FOIRE AUX QUESTIONS - GS116 NETGEAR

Comment installer le switch NETGEAR GS116 ?

Le switch est plug and play. Branchez les câbles réseau sur les ports, puis reliez l'adaptateur secteur. Les voyants s'allument pour indiquer la liaison.

Quel est le mot de passe par défaut pour configurer le switch ?

Le mot de passe par défaut est password. Vous pouvez le modifier via l'utilitaire ProSafe Plus.

Comment configurer les options avancées comme les VLAN ?

Installez l'utilitaire ProSafe Plus (Windows uniquement) à partir du CD fourni. Lancez-le, sélectionnez votre switch, entrez le mot de passe, puis configurez VLAN, QoS, etc.

Que signifient les voyants LED sur les ports ?

Le voyant de gauche indique la vitesse (allumé = 100 Mbit/s ou 1000 Mbit/s), le voyant de droite l'activité (clignotant = trafic). Les deux allumés = liaison 1000 Mbit/s.

Le switch GS116 est-il compatible avec Mac ou Linux ?

Le switch lui-même fonctionne avec tout système d'exploitation (plug and play). L'utilitaire de configuration n'est disponible que pour Windows.

Quel type de câble réseau dois-je utiliser ?

Utilisez un câble Catégorie 5e (Cat 5e) ou supérieur pour des performances Gigabit optimales.

Comment réinitialiser le switch aux paramètres d'usine ?

Le GS116 ne possède pas de bouton de réinitialisation. Utilisez l'utilitaire ProSafe Plus pour restaurer les paramètres par défaut.

Le switch chauffe-t-il normalement ?

Oui, une légère chaleur est normale. Assurez une ventilation suffisante et ne bloquez pas les fentes d'aération. Température de fonctionnement : 0°C à 50°C.

Puis-je utiliser le switch GS116 avec une alimentation différente ?

Utilisez uniquement l'adaptateur fourni (12V CC, 1.5 A) pour éviter tout dommage. Une alimentation non conforme peut endommager l'appareil.

Comment obtenir de l'aide technique pour mon switch NETGEAR ?

Enregistrez votre produit sur my.netgear.com pour accéder au support téléphonique. Consultez le site support.netgear.com pour les mises à jour et FAQ.

MODE D'EMPLOI GS116 NETGEAR

Commutateur ProSafe Plus Gigabit à 16 ports GS116E

Étape 1. Connectez l'équipement

Étape 2. Branchez l'alimentation

Étape 3. Vérifiez l'objet

Voyant d'alimentation

Allumé

Eteint.

Voyants de port

Liaison 1000 Mbits/s (les deux voyants)

Liaison 100 Mbits/s (voyant de gauche)

Liaison 10 Mbits/s (voyant de droite)

Activité (clignotant)

Pas de lien (éteint)

Configuration de l'utilitaire de configuration du commutateur

Les commutateurs Plus sont plug and play. Vous pouvez installer un utilitaire de configuration pour sélectionner des options supplémentaires pour gérer et personneliser le commutateur de votre réseau. Cet utilitaire est disponible sur le CD de ressources qui a été livré avec le commutateur.

Remarque : L'utilitaire de configuration est installé sur votre ordinateur et est pris en charge uniquement sous Windows.

Installes l'utilitaire de configuration :

1. Insérer le CD de ressources dans un ordinateur connecté au commutateur.
2. Cliquez sur Installer l'utilitaire ProSafe Plus et suivez les instructions pour installer le programme.

L'utilitaire de configuration du commutateur est installé dans le répertoire du programme de votre ordinateur et une icône de l'utilitaire ProSafe Plus est placée sur votre bureau.

Configurer le commutateur :

1. Double-cliquez sur l'icône de l'utilitaire ProSafe Plus.

L'écran d'accueil de configuration affiche la liste des commutateurs qu'il a découverts sur le réseau local.

1. Sélectionnez le commutateur que vous souhaitez configurer. Vous êtes invité à entrer le mot de passe pour le commutateur.
2. Saisissez le mot de passe du commutateur dans ce champ. Le mot de passe par défaut du commutateur est password.
3. Utilisez l'utilitaire pour configurer le commutateur. Pour une description plus détaillée des fonctionnalités, consultez le guide de l'utilitaire de configuration du commutateur ProSafe Plus. Vous pouvez accéder au guide de l'utilisateur par des liens sur l'onglet Aide de l'utilitaire ou sur le CD de ressources.

Spécification	Description
Interface réseau	Connecteur RJ-45 pour 10BASE-T, 100BASE-TX, ou 1000BASE-T
Câble réseau	Catégorie 5e (Cat 5e) ou meilleur câble Ethernet
Ports	16
Adaptateur secteur	Entrée CC 12V @ 1,5 A
Consommation de courant	11,24W max.
Poids	0,914 kg (2 lb)
Dimensions (L × P × H)	287 mm x 103 mm x 27 mm 11,3 po. x 4,1 po. x 1,1 po.
Température de fonctionnement	0° à 50° C (32° à 122° F)
Humidité de fonctionnement	10% -90% d'humidité relative, sans condensation
Conformité electromagnétique	CE Classe A, FCC Classe A, VCCI Classe A, C-Tick Classe A, CCC
Homologations de sécurité	Marquage CE, CB, CCC

Pour consulter la déclaration de conformité complète, rendez-vous sur le site http://support.netgear.com/app/answers/detail/a_id/11621/.

Conditions: NETGEAR se réserve le droit d'apporter des modifications aux produits décrits dans ce document sans préavis afin d'en améliorer la conception, les fonctions opérationnelles et/ou la fiabilité. NETGEAR décline toute responsabilité quant aux conséquences de l'utilisation des produits ou des configurations de circuits décrits dans le présent document.

Support technique

Après l'installation de votre périphérique, notez le numéro de série inscrit sur l'étiquette de votre produit. Il vous sera nécessaire pour enregistrer votre produit à l'adresse https://my.netgear.com.

Vous devez enregistrer tout produit avant de pouvoir utiliser l'assistance téléphonique de NETGEAR. NETGEAR vous recommande d'enregistrer tout produit sur le site Web de NETGEAR. Pour obtenir des mises à jour de produits et accéder au support Web, rendez-vous à l'adresse http://support.netgear.com.

Ce symbole a été apposé conformément à la directive européenne 2002/96 sur la mise au rebut des équipements électriques et électroniques (directive WEEE - Waste Electrical and Electronic Equipment). En cas de mise au rebut de ce produit dans un État membre de l'Union Européenne, il doit être traité et recyclé conformément à cette directive.

NETGEAR, le logo NETGEAR et Connect with Innovation sont des marques commerciales et/ou des marques déposées de NETGEAR, Inc. et/ou des filiales de NETGEAR aux États-Unis et/ou dans d'autres pays. Les informations sont sujettes à changement sans préavis. Les autres marques et noms de produits sont des marques commerciales ou des marques déposées de leurs détenteurs respectifs. © NETGEAR, Inc. Tous droits réservés.

Pour une utilisation en intérieur dans tous les pays de l'UE et la Suisse.
