FS608 - Switch réseau NETGEAR - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Switch réseau Fast Ethernet 5 ports
Marque	NETGEAR
Modèle	FS608
Dimensions (L x P x H)	175 x 118 x 28 mm
Poids	0,276 kg
Alimentation	Adaptateur secteur 7,5 V CC, 1 A (7,5 W max.)
Nombre de ports	5 ports RJ-45 10/100 Mbps
Fonctions principales	Auto Uplink™, négociation automatique, connexion full-duplex jusqu'à 200 Mbps, contrôle de flux IEEE 802.3x
Débit de filtrage	14 800 trames/s (port 10 Mbps) / 148 800 trames/s (port 100 Mbps)
Latence réseau	20 μs max. (paquets de 64 octets)
Capacité de la table d'adresses MAC	1 000 adresses
Voyants LED	Power (vert), liaison/activité par port (vert pour 100 Mbps, jaune pour 10 Mbps)
Normes réseau supportées	IEEE 802.3i 10BASE-T, IEEE 802.3u 100BASE-TX
Température de fonctionnement	0 à 40 °C
Humidité de fonctionnement	10 % à 90 % HR sans condensation
Compatibilité électromagnétique	CE, FCC Classe B, EN 55 022 (CISPR 22), C-Tick
Entretien et nettoyage	Débrancher l'appareil avant nettoyage ; utiliser un chiffon doux et sec ; ne pas utiliser de produits liquides ou abrasifs
Sécurité	Ne pas exposer à l'eau, à l'humidité ou à des températures extrêmes ; assurer une ventilation adéquate (5 cm dégagés de chaque côté)
Pièces détachées et réparabilité	Adaptateur secteur fourni ; câbles Ethernet non inclus ; aucune pièce réparable par l'utilisateur ; contacter le support NETGEAR pour tout problème
Informations générales	Switch non administrable, plug-and-play, montage mural possible

FOIRE AUX QUESTIONS - FS608 NETGEAR

Comment brancher le switch FS608 ?

Branchez l'adaptateur secteur sur le switch puis sur une prise de courant. Connectez chaque périphérique (ordinateur, routeur, etc.) à un port du switch à l'aide d'un câble Ethernet Cat5. Le voyant Power doit s'allumer et les voyants de port doivent s'illuminer (vert pour 100 Mbps, jaune pour 10 Mbps).

Que faire si le voyant Power ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché sur le switch et sur une prise de courant fonctionnelle. Si la prise est commandée par un interrupteur, assurez-vous qu'il est en position marche. Utilisez exclusivement l'adaptateur NETGEAR fourni.

Comment interpréter les voyants de port ?

Chaque port dispose d'un voyant : vert pour une connexion à 100 Mbps, jaune pour 10 Mbps. Le voyant clignote en cas d'activité réseau. S'il ne s'allume pas, vérifiez le câble et l'appareil connecté.

Puis-je connecter le switch à un routeur ADSL ou câble ?

Oui, le FS608 peut être connecté à un routeur pour étendre le réseau. Utilisez un câble Ethernet droit entre un port du routeur et un port du switch. Le switch détecte automatiquement le type de câble (Auto Uplink).

Quel type de câble Ethernet utiliser ?

Utilisez des câbles Ethernet de catégorie 5 (Cat5) ou supérieure, avec connecteurs RJ-45. La longueur maximale par segment est de 100 mètres. Grâce à la fonction Auto Uplink, les câbles droits ou croisés fonctionnent indifféremment.

Le switch FS608 est-il compatible avec des appareils en 10 Mbps ?

Oui, il est compatible avec les équipements 10BASE-T (10 Mbps) et 100BASE-TX (100 Mbps). Chaque port négocie automatiquement la vitesse et le mode duplex.

Comment installer le switch au mur ?

Utilisez les vis fournies avec le support de montage mural. Fixez le support au mur, puis encliquetez le switch. Assurez une ventilation d'au moins 5 cm autour de l'appareil.

Puis-je connecter plus de 5 appareils ?

Oui, vous pouvez cascader plusieurs switches en branchant un câble entre un port du premier switch et un port du second. Vous pouvez également connecter le FS608 à un routeur ou un hub pour ajouter davantage de périphériques.

Que faire si un voyant de port reste allumé en permanence sans activité ?

Cela peut indiquer une boucle réseau ou un problème de câble. Vérifiez que vous n'avez pas connecté deux ports du même switch ensemble, et testez avec un autre câble. Si le problème persiste, redémarrez le switch.

Comment nettoyer le switch FS608 ?

Débranchez d'abord l'alimentation. Utilisez un chiffon doux et sec pour essuyer le boîtier. N'utilisez pas de liquides, d'aérosols ou de produits abrasifs.

MODE D'EMPLOI FS608 NETGEAR

En vue d'améliorer leur conception, leurs fonctionnalités et/ou leur fiabilité, NETGEAR se réserve le droit de modifier sans préavis le produit décrit par le présent document.

NETGEAR décline toute responsabilité quant aux conséquences de l'utilisation ou de l'installation du ou des produits ou configurations de circuit décrites par le présent document.

Certificat du fabricant/importateur

Il est certifié que le commutateur Fast Ethernet NETGEAR Modèle FS605 a été inhibé conformément aux conditions du BMPT-AmtsblVfg 243/1991 et du Vfg 46/1992. L'utilisation de certains équipements (émetteurs d'essai par exemple) conformément à la réglementation peut toutefois être soumise à certaines restrictions. Voir les remarques du mode d'emploi.

Cet équipement a reçu l'agrément de l'Office Fédéral des Télécommunications pour sa mise sur le marché, ainsi que l'autorisation de tester la conformité de la série à la réglementation.

Notice de conformité de la federal communications commission (FCC): avis concernant les fréquences radio

Cet appareil est conforme à la quinzième partie des Régles de la FCC. Son fonctionnement est soumis à deux conditions :

Il ne doit pas provoquer d'interférences génantes. Il ne doit pas subir d'interférences, et notamment pas d'interférences susceptibles d'entrainer un fonctionnement anormal.

Remarque: Cet équipement a été testé et jugé conforme aux limites applicables à un appareil numérique de la Classe B, conformément à la quinzième partie des règles de la FCC. Ces limites sont étudiées de manière à assurer une protection correcte contre les interférences gênantes en zone résidentielle. Cet équipement produit, utilise et peut émettre de l'énergie en fréquences radio. S'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer des perturbations des communications radio. L'absence de perturbations ne peut cependant pas être garantie pour une configuration donnée. Si l'appareil perturbe la réception de la radio ou de la télévision (ce qui peut être déterminé en l'éteignant puis en le remettant sous tension), l'utilisateur peut prendre les mesures suivantes pour corriger ces interférences :

Réorienter ou déplacer l'antenne réceptrice. Augmenter la distance entre l'équipement et le récepteur. - Brancher l'équipement dans une prise située sur un circuit différent de celui auquel le récepteur est connecté. - Demander conseil au revendeur ou à un technicien radio-télévision expérimenté.

Déclaration de conformité EN 55 022

Il est certifié que le commutateur Fast Ethernet NETGEAR Modèle FS605 est protégé contre la production d'interférences radio, en application de la Directive 89/336/CEE, article 4a. La conformité est déclarée par application de la norme EN 55 022 Classe B (CISPR 22).

Règlement sur le brouillage radioélectrique du ministère des communications

Cet appareil numérique (NETGEAR Model FS605 Fast Ethernet Switch) respecte les limites de bruits radioélectriques visant les appareils numériques de classe A prescrites dans le Règlement sur le brouillage radioélectrique du ministère des Communications du Canada.

commutateur 5 ports

10/100 Mbit/s Fast Ethernet FS605

Guide d'installation

M1-FS605FR-0

Pour enregistrer votre produit, demander une assistance technique ou obtenir des informations ou de la documentation sur le produit, allez à l'adresse : http://www.netgear.com/register.

Vous trouvez les informations concernant le service technique à l'adresse : http://www.netgear.com/ dans la rubrique Customer Service. Pour appeler l'assistance technique par téléphone, consultez la carte d'assistance technique, sur laquelle figure le numéro d'appel dans votre pays.

Le commutateur Fast Ethernet 5 ports NETGEAR® FS605 est un système peu coûteux, fiable et performant permettant de connecter jusqu'à cinq périphériques différents compatibles Ethernet (ordinateurs, serveurs de fichiers, serveurs d'impression, imprimantes, routeurs ou

Commutateur Fast Ethernet FS605

hubs) afin de constituer un petit réseau, grâce auquel vous pourrez accéder aux autres périphériques connectés à 10 Mbit/s ou 100 Mbit/s. Vous pouvez également l'utiliser pour ajouter des ordinateurs à un routeur câble ou DSL. Contrairement au hub, qui partage sa connexion avec tous les périphériques, le commutateur FS605 assure une connexion dédiée entre deux appareils à 100 Mbit/s (ou 10 Mbit/s). Si un périphérique peut fonctionner en full-duplex, le commutateur FS605 permet d'établir une connexion à 200 Mbit/s (ou 20 Mbit/s).

Vous allez utiliser des câbles Ethernet droits ou croisés, selon que vous vous connectez à un périphérique (ordinateur, serveur ou imprimante) ou à un périphérique réseau (hub, commutateur ou routeur). Grâce à la fonction Auto Uplink™, vous n’avez pas à vous soucier de la configuration utilisée. Chaque port du commutateur FS605 se configure automatiquement de la manière correcte lorsque vous branchez le câble d’un périphérique.

En cas de problèmes avec le commutateur, NETGEAR vous propose une assistance gratuite 6/7 aux heures de bureau, sur Internet (www.netgear.com), par courrier électronique ([e-mail]) ou par téléphone (voir la carte d'informations sur l'assistance technique jointe).

Installation

Temps nécessaire : 5 à 10 minutes

1. Ouvrez la boîte et vérifiez son contenu.
2. Préparez l'installation du commutateur.
3. Installez le commutateur et connectez les autres périphériques.

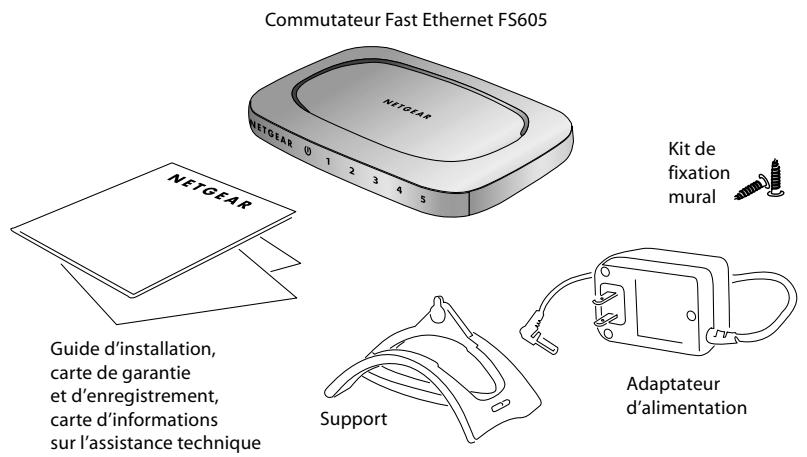

1 Ouverture de la boîte et vérification du contenu.

Au moment d'ouvrir la boîte, vérifie que son contenu est complet. Elle doit partager les éléments suivants :

• Commutateur Fast Ethernet 5 ports FS605 Adaptateur secteur Support pour montage vertical
• Vis pour montage mural Guide d'installation FS605
• Carte de garantie et d'enregistrement
• Carte d'informations sur l'assistance technique

Si l'un de ces éléments vous manque, contactez le service technique aux coordonnées mentionnées sur la carte d'informations sur l'assistance technique. Si c'est cette carte qui manque, consultez le site www.netgear.com (rubrique Customer Service) pour connaître les coordonnées du service technique.

2 Préparation de l'installation du commutateur

Déterminez l'emplacement du commutateur. Vous avez besoin d'une surface plane et horizontale, par exemple sur une table, un bureau ou une étagère. Le commutateur est fourni avec des vis pour montage mural et un support vertical. Utilisez les vis pour fixer le commutateur au mur, ou le support vertical si vous ne disposez pas d'un espace dégagé suffisant pour poser le commutateur à plat.

Vérifiez que l'emplacement choisi :

• ne se trouve pas en plein soleil ni près d'un radiateur ou d'une bouche de chauffage,
• n'est pas encombré (vous devez laisser au moins 5 cm dégagés de tous les côtés du commutateur),
• est bien ventilé (en particulier si vous installez le commutateur dans une armoire).

Vouavesegalementbesoind'un cable Ethernet deCatégorie5 (Cat5)muni de connecteurs RJ-45 pour chacun desperhiériques queyouvoulezconneterau commutateur. Chaque cable Ethernetpeumesurau maximum100métres.

3 Installation du commutateur et connexion des autres périphériques

Commutateur Fast Ethernet FS605

1. Posez le commutateur sur une surface plane ou fixez-le au moyen des vis fournies.
2. Pour chaque périphérique à connecter, insérez une extrémité du câble Ethernet sur le port Ethernet de l'appareil et l'autre extrémité dans l'un des ports Ethernet du commutateur.

Remarque : Si vous avez plus de 5 appareils à connecter, vous devez les brancher sur un routeur ou un autre commutateur, que vous connectez à son tour au commutateur.

1. Connectez le câble de l'adaptateur secteur à l'arrière du commutateur, puis branchez l'adaptateur sur le secteur (prise murale ou barre de prises par exemple).

Le voyant Power doit s'allumer.

Le numéro de port correspondant à chaque appareil connecté et sous tension

doit s'allumer et clignoter en cas d'activité :

lumière verte pour les connexions à 100 Mbit/s et jaune à 10 Mbit/s.

Remarque: Si l'un des voyants ne fonctionne pas de la manière indiquée, consultez le chapitre « Problèmes et solutions »

Levoyant power est éteint

(1)

Le commutateur n'est pas alimenté en électricité.

• Vérifiez que le câble d'alimentation est correctement branché sur le commutateur.
• Vérifiez que l'adaptateur secteur est correctement branché sur une prise de courant sous tension. S'il est branché sur une barre de prises, vérifie que l'interrupteur de celle-ci est en position de marche. Si la prise est commandée par un interrupteur d'éclairage, vérifie que le circuit est fermé.
• Vérifiez que vous utilisez l'adaptateur secteur NETGEAR fourni avec le commutateur.

Le voyant du numéro de port ne s'allume pas pour un appareil connecté, ou reste allumé constamment

Problème de connexion du matériel.

1 2 3 4 5

• Vérifiez que les connecteurs du câble sont bien enfoncés dans le commutateur et dans l'appareil connecté. Vérifiez que l'appareil connecté est sous tension.
• Si le cable Ethernet est branché sur une carte Ethernet ou un autre adaptateur Ethernet, vérifiez que la carte ou l'adaptateur est correctement installé et fonctionne. Vérifiez que le cable mesure moins de 100 metres.

Caractéristiques techniques

Conformité aux normes :	IEEE 802.3i 10BASE-T Ethernet, IEEE 802.3u,100BASE-TX Fast Ethernet
	IEEE 802.3x Flow Control : compatible Windows®, Mac® OS, NetWare®, Linux®
Débit de données :	100 Mbit/s avec codage 4B/5B et interface physique MLT-3 pour half-duplex 100BASE-TX à 10 ou 100 Mbit/s
Interface réseau :	Connecteur RJ-45 pour interface Ethernet 10BASE-T ou 100BASE-TX
Alimentation :	7,5 W max. et 7,5 V - 1 A continu
Dimensions :	largeur : 175 mm, profondeur : 118 mm, hauteur : 28 mm
Poids :	0,276 kg
Température de fonctionnement :	0 à 40°C
Humidité ambiente pour le fonctionnement :	10 % à 90 % d'humidité relative, sans condensation
Compatibilité électromagnétique :	Marquage CE, produits commerciaux ; Classe B FCC Part 15 ; EN 55 022 (CISPR 22), C-Tick
Agrément des agences de sécurité pour l'adaptateur secteur :	Marquage CE, homologation commerciale UL (UL 1950), licence TÜV (EN 60950), C-Tick

Performances

Débit du filtrage de trames : 14 800 trames/s max. sur port 10 M / 148 800 trames/sec max. sur port 100 M Débit d'émission de trames : 14 800 trames/s max. sur port 10 M / 148 800 trames/sec max. sur port 100 M Latence du réseau : 100 Mbit/s à 100 Mbit/s : 20 μs max. (avec paquets de 64 octets)

Taille de la base de données d'adresses : 1000 adresses MAC

Adressage : Adresse MAC 48 bits Tampon de file d'attente : 128 ko
