Type de produit	Commutateur Fast Ethernet 5 ports
Marque	NETGEAR
Modèle	FS605
Normes	IEEE 802.3i 10BASE-T, IEEE 802.3u 100BASE-TX, IEEE 802.3x Flow Control
Débit	10/100 Mbit/s (half-duplex), 200 Mbit/s (full-duplex)
Nombre de ports	5 ports RJ-45
Auto Uplink	Oui, chaque port s'auto-configure automatiquement
Capacité table d'adresses MAC	1000 adresses
Tampon de file d'attente	128 Ko
Débit de filtrage de trames	14 800 trames/s (port 10 M), 148 800 trames/s (port 100 M)
Latence	20 μs max (100 M à 100 M avec paquets de 64 octets)
Alimentation	7,5 V CC, 1 A, adaptateur secteur inclus, consommation max 7,5 W
Dimensions (L x P x H)	175 x 118 x 28 mm
Poids	0,276 kg
Température de fonctionnement	0°C à 40°C
Humidité de fonctionnement	10% à 90% sans condensation
Compatibilité électromagnétique	CE, FCC Classe B, EN 55 022 (CISPR 22), C-Tick
Sécurité	UL 1950, TÜV EN 60950 (adaptateur secteur)
Contenu de la boîte	Commutateur, adaptateur secteur, support mural, vis, guide d'installation, carte de garantie
Montage	Sur table ou mural (support inclus)
Entretien	Nettoyer avec un chiffon sec, éviter l'humidité et les liquides
Fonctions principales	Connecter jusqu'à 5 périphériques Ethernet, commutation 10/100, Auto Uplink, full-duplex, contrôle de flux

FOIRE AUX QUESTIONS - FS605 NETGEAR

Comment installer le commutateur FS605 ?

Placez le commutateur sur une surface plane ou fixez-le au mur avec le support fourni. Branchez chaque périphérique Ethernet avec un câble Cat5 (max 100 m) sur les ports RJ-45. Connectez l'adaptateur secteur au commutateur puis à une prise de courant. Le voyant Power s'allume. Les voyants des ports s'allument en vert (100 Mbit/s) ou jaune (10 Mbit/s) et clignotent en cas d'activité.

Que faire si le voyant Power ne s'allume pas ?

Vérifiez que l'adaptateur secteur est correctement branché au commutateur et à une prise de courant sous tension. Si la prise est commandée par un interrupteur, assurez-vous qu'il est en position marche. Utilisez uniquement l'adaptateur NETGEAR fourni.

Que faire si le voyant de port ne s'allume pas pour un périphérique connecté ?

Vérifiez que le câble Ethernet est bien enfoncé aux deux extrémités et que le périphérique est sous tension. Assurez-vous que la carte réseau du périphérique est correctement installée. Le câble ne doit pas dépasser 100 mètres.

Puis-je utiliser un câble croisé ou droit avec le FS605 ?

Oui, grâce à la fonction Auto Uplink, chaque port détecte automatiquement le type de câble (droit ou croisé) et se configure en conséquence. Vous pouvez donc utiliser n'importe quel câble Ethernet standard.

Quelle est la vitesse maximale de connexion ?

En half-duplex, chaque port supporte 100 Mbit/s (Fast Ethernet). En full-duplex, le débit peut atteindre 200 Mbit/s. Le commutateur négocie automatiquement la vitesse avec chaque périphérique (10 ou 100 Mbit/s).

Combien de périphériques puis-je connecter ?

Le commutateur dispose de 5 ports, permettant de connecter jusqu'à 5 périphériques directement. Si vous avez besoin de plus de ports, vous pouvez relier le FS605 à un autre commutateur ou routeur.

Comment monter le commutateur au mur ?

Utilisez le support de montage vertical et les vis fournies. Fixez le support au mur, puis encliquetez le commutateur sur le support. Assurez-vous que l'emplacement est bien ventilé et à l'abri de la lumière directe du soleil ou de sources de chaleur.

Quelles sont les conditions de fonctionnement recommandées ?

Température : 0°C à 40°C. Humidité relative : 10% à 90% sans condensation. Évitez les environnements poussiéreux ou sujets aux vibrations. Laissez au moins 5 cm d'espace libre autour du commutateur pour une ventilation correcte.

Comment obtenir de l'assistance technique pour mon FS605 ?

Rendez-vous sur le site www.netgear.com (rubrique Customer Service) ou envoyez un e-mail à [e-mail]. Vous pouvez également appeler le numéro de support technique indiqué sur la carte d'assistance fournie avec le produit.

Que contient la boîte du commutateur FS605 ?

La boîte contient : le commutateur FS605, un adaptateur secteur, un support de montage vertical avec vis, un guide d'installation rapide, une carte de garantie et d'enregistrement, et une carte d'informations sur l'assistance technique.

MODE D'EMPLOI FS605 NETGEAR

En vue d'améliorer leur conception, leurs fonctionnalités et/ou leur fiabilité, NETGEAR se réserve le droit de modifier sans préavis le produit décrit par le présent document.

NETGEAR décline toute responsabilité quant aux conséquences de l'utilisation ou de l'installation du ou des produits ou configurations de circuit décrites par les générées.

Certificat du fabricant/importateur

Il est certifié que le commutateur Fast Ethernet NETGEAR Modèle FS605 a été inhibé conformément aux conditions du BMPT-AmtsblVfg 243/1991 et du Vfg 46/1992. L'utilisation de certains équipements (émetteurs d'essai par exemple) conformément à la réglementation peut toutefois être soumise à certaines restrictions. Voir les remarques du mode d'emploi.

Cet équipement a reçu l'agrément de l'Office Fédéral des Télécommunications pour sa mise sur le marché, ainsi que l'autorisation de tester la conformité de la série à la réglementation.

Notice de conformité de la federal communications commission (FCC): avis concernant les fréquences radio

Cet appareil est conforme à la quinzième partie des Régles de la FCC. Son fonctionnement est soumis à deux conditions :

Il ne doit pas provoquer d'interférences gênantes. Il ne doit pas subir d'interférences, et notamment pas d'interférences susceptibles d'entraîner un fonctionnement anormal.

Remarque: Cet équipement a été testé et jugé conforme aux limites applicables à un appareil numérique de la Classe B, conformément à la quinzième partie des règles de la FCC. Ces limites sont étudiées de manière à assurer une protection correcte contre les interférences gênantes en zone résidentielle. Cet équipement produit, utilise et peut émettre de l'énergie en fréquences radio. S'il n'est pas installé et utilisé conformément aux instructions, il peut provoquer des perturbations des communications radio. L'absence de perturbations ne peut cependant pas être garantie pour une configuration donnée. Si l'appareil perturbe la réception de la radio ou de la télévision (ce qui peut être déterminé en l'éteignant puis en le remettant sous tension), l'utilisateur peut prendre les mesures suivantes pour corriger ces interférences :

Réorienter ou déplacer l'antenne réceptrice. Augmenter la distance entre l'équipement et le récepteur. - Brancher l'équipement dans une prise située sur un circuit différent de celui auquel le récepteur est connecté. - Demander conseil au revendeur ou à un technicien radio-télévision expérimenté.

Déclaration de conformité EN 55 022

Il est certifié que le commutateur Fast Ethernet NETGEAR Modèle FS605 est protégé contre la production d'interférences radio, en application de la Directive 89/336/CEE, article 4a. La conformité est déclarée par application de la norme EN 55 022 Classe B (CISPR 22).

Règlement sur le brouillage radioélectrique du ministère des communications

Cet appareil numérique (NETGEAR Model FS605 Fast Ethernet Switch) respecte les limites de bruits radioélectriques visant les appareils numériques de classe A prescrites dans le Règlement sur le brouillage radioélectrique du ministère des Communications du Canada.

Guide d'installation

Pour enregistrer votre produit, demander une assistance technique ou obtenir des informations ou de la documentation sur le produit, allez à l'adresse : http://www.netgear.com/register.

Vous trouverez les informations concernant le service technique à l'adresse : http://www.netgear.com/ dans la rubrique Customer Service. Pour appeler l'assistance technique par téléphone, consultez la carte d'assistance technique, sur laquelle figure le numéro d'appel dans votre pays.

Le commutateur Fast Ethernet 5 ports NETGEAR® FS605 est un système peu coûteux, fiable et performant permettant de connecter jusqu'à cinq périphériques différents compatibles Ethernet (ordinateurs, serveurs de fichiers, serveurs d'impression, imprimantes, routeurs ou

Commutateur Fast Ethernet FS605

hubs) afin de constituer un petit réseau, grâce auquel vous pourrez accéder aux autres périphériques connectés à 10 Mbit/s ou 100 Mbit/s. Vous pouvez également l'utiliser pour ajouter des ordinateurs à un routeur câble ou DSL. Contrairement au hub, qui partage sa connexion avec tous les périphériques, le commutateur FS605 assure une connexion dédiée entre deux appareils à 100 Mbit/s (ou 10 Mbit/s). Si un périphérique peut fonctionner en full-duplex, le commutateur FS605 permet d'établir une connexion à 200 Mbit/s (ou 20 Mbit/s).

Vous allez utiliser des câbles Ethernet droits ou croisés, selon que vous vous connectez à un périphérique (ordinateur, serveur ou imprimante) ou à un périphérique réseau (hub, commutateur ou routeur). Grâce à la fonction Auto Uplink™, vous n’avez pas à vous soucier de la configuration utilisée. Chaque port du commutateur FS605 se configure automatiquement de la manière correcte lorsque vous branchez le câble d’un périphérique.

En cas de problèmes avec le commutateur, NETGEAR vous propose une assistance gratuite 6/7 aux heures de bureau, sur Internet (www.netgear.com), par courrier électronique ([e-mail]) ou par téléphone (voir la carte d'informations sur l'assistance technique jointe).

Installation

Temps nécessaire : 5 à 10 minutes

1. Ouvrez la boîte et vérifiez son contenu.
2. Préparez l'installation du commutateur.
3. Installez le commutateur et connectez les autres périphériques.

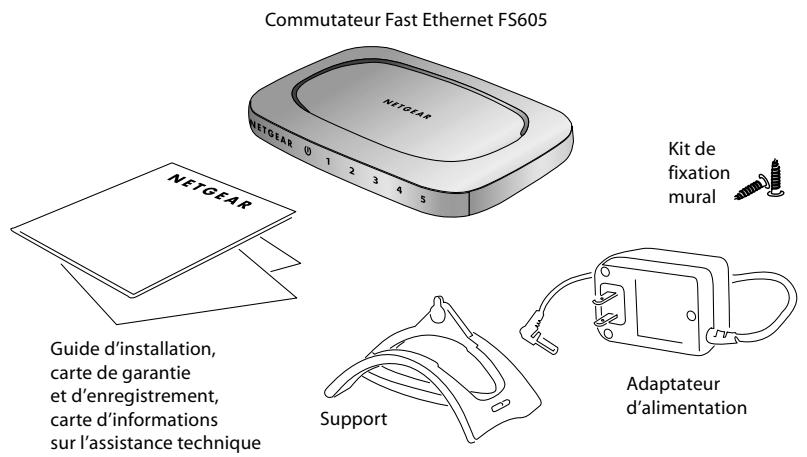

1 Ouverture de la boîte et vérification du contenu.

Au moment d'ouvrir la boîte, vérifie que son contenu est complet. Elle doit contenir les éléments suivants:

• Commutateur Fast Ethernet 5 ports FS605 Adaptateur secteur Support pour montage vertical
• Vis pour montage mural Guide d'installation FS605
• Carte de garantie et d'enregistrement
• Carte d'informations sur l'assistance technique

Si l'un de ces éléments vous manque, contactez le service technique aux coordonnées mentionnées sur la carte d'informations sur l'assistance technique. Si c'est cette carte qui manque, consultez le site www.netgear.com (rubrique Customer Service) pour connaître les coordonnées du service technique.

2 Préparation de l'installation du commutateur

Déterminez l'emplacement du commutateur. Vous avez besoin d'une surface plane et horizontale, par exemple sur une table, un bureau ou une étagère. Le commutateur est fourni avec des vis pour montage mural et un support vertical. Utilisez les vis pour fixer le commutateur au mur, ou le support vertical si vous ne disposez pas d'un espace dégagé suffisant pour poser le commutateur à plat.

Vérifiez que l'emplacement choisi :

• ne se trouve pas en plein soleil ni près d'un radiateur ou d'une bouche de chauffage,
• n'est pas encombré (vous nevez laisser au moins 5 cm dégagés de tous les côtés du commutateur),
• est bien ventilé (en particulier si vous installez le commutateur dans une armoire).

Vouavesegalementbesoind'un cable Ethernet deCatégorie5 (Cat5) muni de connecteurs RJ-45 pour chacun desperhiériques queyouvoulezconneterau commutateur. Chaque cable Ethernetpeumesurau maximum100métres.

3 Installation du commutateur et connexion des autres périphériques

Commutateur Fast Ethernet FS605

1. Posez le commutateur sur une surface plane ou fixez-le au moyen des vis fournies.
2. Pour chaque périphérique à connecter, insérez une extrémité du câble Ethernet sur le port Ethernet de l'appareil et l'autre extrémité dans l'un des ports Ethernet du commutateur.

Remarque : Si vous avez plus de 5 appareils à connecter, vous devez les brancher sur un routeur ou un autre commutateur, que vous connectez à son tour au commutateur.

1. Connectez le câble de l'adaptateur secteur à l'arrière du commutateur, puis branchez l'adaptateur sur le secteur (prise murale ou barre de prises par exemple).

Le voyant Power doit s'allumer.

Le numéro de port correspondant à chaque appareil connecté et sous tension

doit s'allumer et clignoter en cas d'activité :

lumière verte pour les connexions à 100 Mbit/s et jaune à 10 Mbit/s.

Remarque: Si l'un des voyants ne fonctionne pas de la manière indiquée, consultez le chapitre « Problèmes et solutions »

Levoyant power est éteint

(1)

Le commutateur n'est pas alimenté en électricité.

• Vérifiez que le câble d'alimentation est correctement branché sur le commutateur.
• Vérifiez que l'adaptateur secteur est correctement branché sur une prise de courant sous tension. S'il est branché sur une barre de prises, vérifie que l'interrupteur de celle-ci est en position de marche. Si la prise est commandée par un interrupteur d'éclairage, vérifie que le circuit est fermé.
• Vérifiez que vous utilisez l'adaptateur secteur NETGEAR fourni avec le commutateur.

Le voyant du numéro de port ne s'allume pas pour un appareil connecté, ou reste allumé constamment

Problème de connexion du matériel.

1 2 3 4 5

• Vérifie que les connecteurs du câble sont bien enfoncés dans le commutateur et dans l'appareil connecté.
• Vérifiez que l'appareil connecté est sous tension.
• Si le câble Ethernet est branché sur une carte Ethernet ou un autre adaptateur Ethernet, vérifiez que la carte ou l'adaptateur est correctement installé et fonctionne. Vérifiez que le câble mesure moins de 100 mètres.

Caractéristiques techniques

Conformité aux normes :	IEEE 802.3i 10BASE-T Ethernet, IEEE 802.3u,100BASE-TX Fast Ethernet
	IEEE 802.3x Flow Control ; compatible Windows®, Mac® OS, NetWare®, Linux®
Débit de données :	100 Mbit/s avec codage 4B/5B et interface physique MLT-3 pour half-duplex
	100BASE-TX à 10 ou 100 Mbit/s
Interface réseau :	Connecteur RJ-45 pour interface Ethernet 10BASE-T ou 100BASE-TX
Alimentation :	7,5 W max. et 7,5 V - 1 A continu
Dimensions :	largeur : 175 mm, profondeur : 118 mm, hauteur : 28 mm
Poids :	0,276 kg
Température de fonctionnement :	0 à 40°C
Humidité ambiente pour le fonctionnement :	10 % à 90 % d'humidité relative, sans condensation
Compatibilité electromagnétique :	Marquage CE, produits commerciaux ; Classe B FCC Part 15 ; EN 55 022 (CISPR 22), C-Tick
Agrément des agences de sécurité pour l'adaptateur secteur :	Marquage CE, homologation commerciale UL (UL 1950), licence TÜV (EN 60950), C-Tick

Performances

Débit du filtrage de trames : 14 800 trames/s max. sur port 10 M / 148 800 trames/sec max. sur port 100 M Débit d'émission de trames : 14 800 trames/s max. sur port 10 M / 148 800 trames/sec max. sur port 100 M Latence du réseau : 100 Mbit/s à 100 Mbit/s : 20 μs max. (avec paquets de 64 octets)

Taille de la base de données d'adresses : 1000 adresses MAC

Adressage : Adresse MAC 48 bits Tampon de file d'attente : 128 ko
