Type de produit	Carte PCI USB 4 ports
Technologie	Technologie QuadraBus™
Ports USB	4 ports USB 2.0
Compatibilité	Compatible avec Windows et Mac OS
Installation	Installation facile via un slot PCI
Dimensions	Standard PCI
Poids	Léger, environ 200g
Alimentation	Alimentation via le slot PCI
Fonctions principales	Ajoute 4 ports USB à un ordinateur de bureau
Entretien et nettoyage	Pas d'entretien particulier, nettoyer avec un chiffon doux
Pièces détachées et réparabilité	Réparabilité limitée, pièces non disponibles séparément
Normes de sécurité	Conforme aux normes CE et FCC
Informations supplémentaires	Vérifier la compatibilité avec votre système avant l'achat

FOIRE AUX QUESTIONS - CARTE PCI USB 4 PORTS AVEC TECHNOLOGIE QUADRABUS&#153 BELKIN

Comment installer la carte PCI USB 4 ports BELKIN ?

Pour installer la carte PCI, éteignez votre ordinateur et débranchez-le. Ouvrez le boîtier, insérez la carte dans un slot PCI libre, fixez-la avec une vis, puis refermez le boîtier. Rebranchez l'ordinateur et démarrez-le.

Les ports USB ne fonctionnent pas après l'installation de la carte.

Vérifiez que la carte est correctement insérée dans le slot PCI et que les drivers sont bien installés. Vous pouvez les trouver sur le site de BELKIN ou via le CD fourni avec la carte.

Comment mettre à jour les drivers de la carte PCI ?

Vous pouvez mettre à jour les drivers en visitant le site de BELKIN, en téléchargeant les derniers drivers pour votre modèle, puis en suivant les instructions d'installation fournies.

La carte PCI est-elle compatible avec Windows 10 ?

Oui, la carte PCI USB 4 ports BELKIN est compatible avec Windows 10, mais assurez-vous d'avoir les derniers drivers pour garantir un fonctionnement optimal.

Que faire si l'ordinateur ne reconnaît pas la carte ?

Assurez-vous que la carte est bien installée dans un slot PCI et que tous les câbles sont correctement connectés. Essayez également de redémarrer l'ordinateur ou de vérifier dans le gestionnaire de périphériques si la carte apparaît.

Y a-t-il un moyen de tester si la carte fonctionne correctement ?

Vous pouvez tester la carte en branchant un appareil USB, comme une clé USB ou un disque dur externe. Si l'appareil est détecté, cela signifie que la carte fonctionne correctement.

Quels types d'appareils puis-je connecter à cette carte ?

Vous pouvez connecter tout appareil USB standard, tels que des clés USB, des imprimantes, des webcams, et des disques durs externes, à condition qu'ils respectent les spécifications USB.

Puis-je utiliser cette carte sur un ordinateur portable ?

Non, cette carte PCI est conçue pour des ordinateurs de bureau. Les ordinateurs portables n'ont pas de slots PCI disponibles pour ce type de carte.

La carte PCI nécessite-t-elle une alimentation supplémentaire ?

La carte PCI USB 4 ports BELKIN ne nécessite généralement pas d'alimentation supplémentaire, car elle utilise l'alimentation fournie par le slot PCI. Cependant, des appareils USB gourmands en énergie peuvent nécessiter un hub USB alimenté.

Comment désinstaller la carte PCI si nécessaire ?

Pour désinstaller la carte PCI, éteignez l'ordinateur, débranchez-le, ouvrez le boîtier, retirez la vis de fixation de la carte, et ensuite retirez délicatement la carte du slot PCI.

MODE D'EMPLOI CARTE PCI USB 4 PORTS AVEC TECHNOLOGIE QUADRABUS&#153 BELKIN

\section*{Caracteristiques}

• Quatre adaptateurs hôtes USB intégrés dans une carte PCI unique, chacun offrant une bande passante USB complète de 12 Mbps
• Permet le fonctionnement en simultané de périphériques à bande passante supérieure comme les haut-parleurs USB et les dispositifs de capture d'images video
• Détecte automatiquement la connexion de nouveaux périphériques et la vitesse de chaque périphérique
• Totalement conforme avec les specifications USB
• De type Plug-and-Play

Contenu de l'emballage

(1) Carte PCI 4 ports USB de Belkin
(1) Guide d'utilisation

Ordinateur PC compatible fonctionnant sous Windows® 98, Windows 2000

-OU-

Ordinateur Macintosh fonctionnant sous Mac® OS 8.6 ou supérieur

1 fente PCI disponible

Installation de la carte PCI 4 ports USB de Belkin

1. METTEZ L'ORDINATEUR HORS TENSION ET DÉBRANCHEZ LE CORDON D'ALIMENTATION.
2. Déserrez les vis de protection du couvercle de l'ordinateur et enlevez le couvercle.
3. Touchez toute partie métallique du boîtier pour vousmettre à la terre. Cela supprimera toute électricité statiquepouvant abîmer votre ordinateur.
4. Trouvez une fente d'extension PCI vide.
5. Assurez-vous que la carte PCI 4 ports USB rentrera bien dans la fente selectionné.
6. Œtez le couvercle du port à l'arrière du PC qui correspond à la fente PCI sélectionnée. S'il y a une vis, placez la dans un endroit sur car elle vous servira à fixer la carte PCI 4 ports USB.
7. Introduisez fermement la carte PCI USB dans la fente. Appliquez la pression nécessaire jusqu'à ce que le connecteur plat soit complètement positionné.
8. Veuillez serrez la vis de la carte PCI 4 ports USB,AAParavant placée dans un endroit sur.
9. Remplacez le couvercle de l'ordinateur.
10. Maintenant que la carte PCI 4 ports USB est installée, vous pouvez remplaner le cordon d'alimentation. Passez à la section suivante, « Installation des pilotes du logiciel »

Installation des pilotes du logiciel

Installation du pilote Macintosh

Lors de l'installation de la carte PCI 4 ports USB dans un PowerPC Macintosh avec des fentes PCI et sans ports USB intégrés, vous nevez également installer les extensions de support de carte d'adaptateur USB Apple. Ces extensions peuvent être téléchargees du site web : http://asu.info.apple.com

• Les utilisateurs du Mac® OS version 8.5.1 devront telécharger le support de carte pour adaptateur USB, version 1.2.
• Les utilisateurs du Mac® OS version 8.6 et supérieur devront télécharger le support de carte pour adaptateur USB, version 1.3.5, ou la version la plus récente disponible sur le site web d'assistance de Apple.

REMARQUE: Les extensions de support de carte de l'adaptateur USB NE DEVRONT PAS seront installées sur les ordinateurs Macintosh® avec des ports USB intégrés. Ces ordinateurs prenant déjà en charge des ports USB intégrés et des cartes d'adaptateurs PCI USB.

Installation des pilotes du logiciel (suite)

Procedure d'installation pour Windows® 98 et Windows 98 Seconde édition

1. Mettez en route l'alimentation et démarrez le système d'exploitation de Windows 98.
2. Windows reconnaître la carte PCI 4 ports USB en tant que « Standard OpenHCD USB Host Controller » (Contrôleur d'hôte USB OpenHCD standard) et la boîte de dialogue « Add New Hardware Wizard » (Assistant d'ajout de nouveau matériel) s'ouvrira. Cliquez sur « Next » (Suivant).

1. Sélectionnez « Search for the best driver for your device » (Recherche le meilleur pilote pour votre péripérisque) et cliquez sur « Next » (Suivant).

Installation des pilotes du logiciel (suite)

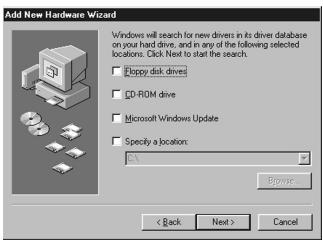

1. Désélectionnez toutes les cases et cliquez sur « Next » (Suvivant).

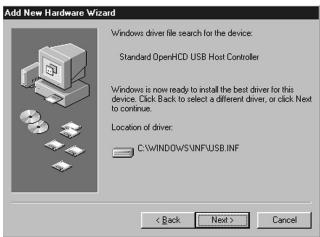

1. Windows® trouvera les pilotes pour « Standard OpenHCD USB Host Controller » (Contrôleur d'hôte USB OpenHCD standard). Cliquez sur « Next » (Suivant).

Installation des pilotes du logiciel (suite)

1. Windows peut vous demander d'installer le CD Windows. Si cela est le cas, insérez le CD dans le lecteur CD-ROM et suivez les invites système.
2. Une fois que Windows installe les pilotes requis, l'installation du premier port est complète. Cliquez sur « Finish » (Terminer).

1. L'assistant d'ajout de nouveau matériel répètera la procédure d'installation pour les trois contrôleurs hôtes USB restants. Répétez les étapes 2 à 7 jusqu'à ce que tous les portes soient installés.
2. Àpèrs installation des quatre contrôleurs hôtes USB, Windows va détecter le « USB Root Hub » (Concentrateur USB racine) et automatiquement installer le support de pilote requis.
3. L'installation est maintainant terminée.

Installation des pilotes du logiciel (suite)

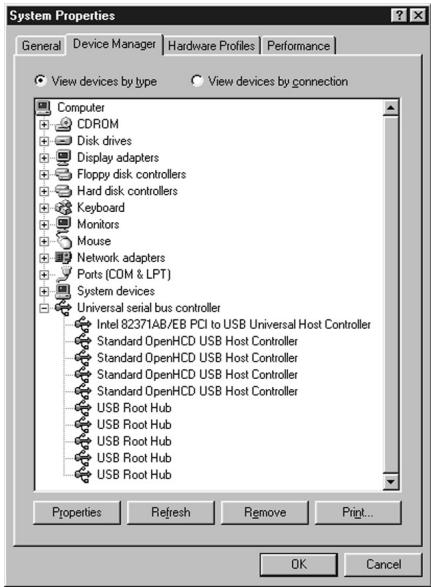

Vérification de la bonne installation

Contrôlez le « Windows Device Manager » (Gestionnaire de péripériques Windows) pour vous assurer que la carte PCI 4 ports USB a été correctement installée. Une fois l'installation complétée, quatre entrées « Standard OpenHCD USB Host Controller » (Contrôleur d'hôte USB OpenHCD standard) seront ajoutées à la liste du gestionnaire de péripériques et quatre entrées « USB Root Hub » (Concentrateur USB racine).

Installation des pilotes du logiciel (suite)

Procedure d'installation pour Windows 2000

1. Mettez l'ordinateur hors tension et ozez le couvercle.
2. Trouvez une fente PCI vide et bien insérez la carte PCI 4 ports USB dans la fente.
3. Replacez le couvercle et mettez l'ordinateur sous tension.
4. ÀpRES le chargement, Windows détectera le « PCI Universal Serial Bus » (Bus USB PCI). Le support pilote requis sera automatiquement installé. Aucune intervention d'utilisateur n'est nécessaire.
5. Àpères installation, contrôle le « Windows Device Manager » (Gestionnaire de périhériques Windows) pour confirmer que la carte PCI 4 ports USB a été correctement installée. Une fois l'installation complétée, quatre entrées « Standard OpenHCD USB Host Controller » (Contrôleur d'hôte USB OpenHCD standard) seront ajoutées à la liste du gestionnaire de périhériques et quatre entrées « USB Root Hub » (Concentrateur USB racine).

Information

Réglementation FCC

DECLARATION DE CONFORMITE AVEC LES REGLES FCC POUR LA COMPATIBILITE ELECTROMAGNETIQUE

Nous, Belkin Components, sis au 501 West Walnut Street, Compton CA 90220, déclarons sous notre seule responsabilité que le produit

F5U006fUNV

auquel se référa le présente déclaration, est conforme à la partie XV des règles FCC. Le fonctionnement doit糧rir les deux conditions suivantes: (1) ce

periphérique ne doit pas causer d'interférences nuisibles et (2) ce pérophérique doit accepter toute interférence reçue, y compris les interférences pouvant entrainer un fonctionnement non désire.

Déclaration de conformité CE

Nous, Belkin Components, déclarons sous notre seule responsabilité que le produit F5U006fUNV auquel se refère la presente déclaration, est conforme à la norme sur les émissions génériques EN50081-1 et à la norme sur l'immunité générique EN50082-1 1992.

Garantie produit limite à vie de Belkin Components

Belkin garantir ce produit à vie contre tout défaut de matériel et de fabrication. Si l'apparil s'avère défectueux, Belkin Components le réparer au remplacera gratuitement, à sa convenance, à condition que le produit soit returné, port payé, pendant la durée de la garantie, au distributeur Belkin agéré auquel le produit a été acheté. Une preune d'achat peut être exigée.

La presente garantie est caduque si le produit a ete endommagé par accident, abus, usage improupe ou mauvaise application, si le produit a ete modifie sans autorisation ecrite de Belkin, ou si un numero de series Belkin a ete suprimé ou rendu illisible.

LA GARANTIE ET LES VOIES DE RECOURS SUSCENTIONNEES FONT FOI EXCLUSIVEMENT ET REMPLACENT TOUTES LES AUTRES, ORALES OU ECRITES, EXPLICITES OU IMPLICITES. BELKIN REJETTE EXPRESSÉMMENT TOUTES LES GARANTIES IMPLICITES, Y COMPRIS MAIS SANS RESTRICTION, LES GARANTIES AFFÉRÉNTES À LA QUALITÉ LOYALE ET MARCHANDE ET À LA POSSIBILITÉ D'UTILISATION À UNE FIN DONNÉE.

Aucun revenduer, représentant ou employé de Belkin n'est habité à apporter des modifications ou adjonctions à la présente garantie, ni à la progrorer.

BELKIN N'EST PAS RESPONSABLES DES DOMMAGES SPECAUX, DIRECTES OU INDIRECTRES, DÉCOULANT D'une RuptURE DE GARANTIE, OU EN VERTU DE Toute AUTRE THÉORIE JURIDIQUE, Y COMPRIS MAIS SANS RESTRICTION LES PERTES DE BENÉFICES, TEMPS D'ARRÉT, FONDS DE COMMERCE, REPROGRAMMATION OU REPRODUCTION DE PROGRAMMES OU DE DONNÉES MÉORISÉS OU UTILISÉS AVEC DES PRODUITS BELKIN OU DOMMAGES CAUSES À Ces PROGRAMMES OU À Ces DONNÉES.
