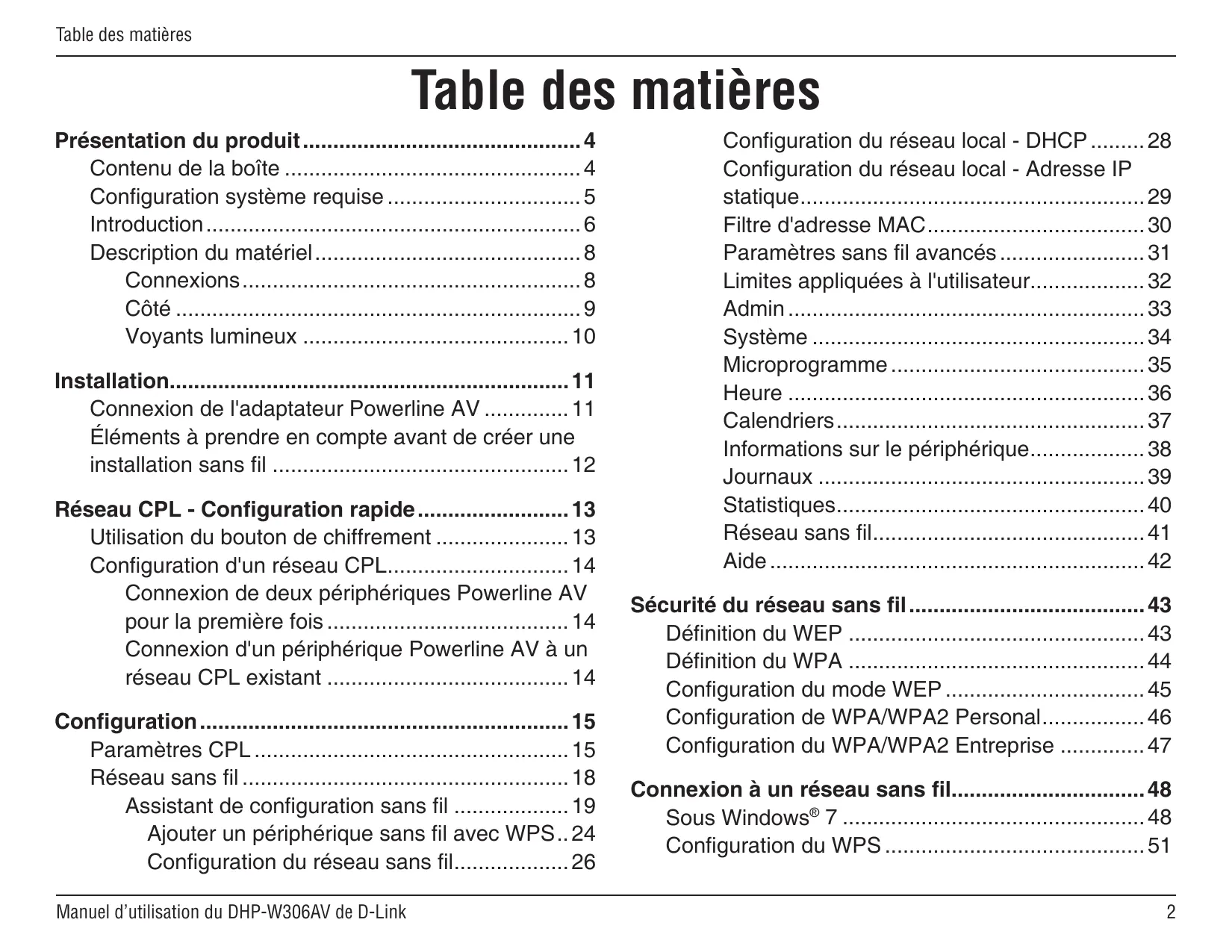

Table des matières
Présentation du produit 4 Contenu de la boîte 4 Configuration système requise 5 Introduction 6 Description du matériel 8 Connexions 8 Configuration du réseau sans fil 26 Manuel d’utilisation du DHP-W306AV de D-Link
Configuration du réseau local - Adresse IP statique 29 Filtre d'adresse MAC 30 Définition du WPA 44 Configuration du mode WEP 45 Configuration de WPA/WPA2 Personal 46 Configuration du WPA/WPA2 Entreprise 47 Connexion à un réseau sans fil 48 Sous Windows® 7 48 Configuration du WPS 51 2
À l’aide de Windows Vista® . 55 Configuration du mode WEP 57 Configuration de WPA-PSK 58 Connexion à un réseau sans fil 59 À l’aide de Windows® XP 59 Configuration du mode WEP 60 Configuration de WPA-PSK 62 Résolution des problèmes 64 Bases de la technologie sans fil 67 Définition de « sans fil » 68 Conseils 70 Modes sans fil 71 Bases de la mise en réseau 72 Vérifiez votre adresse IP 72 Attribution statique d’une adresse IP 73 Caractéristiques techniques 74 DHP-W306AV de D-Link Dispositif d'extension de portée
Des vitesses sans fil plus rapides, une portée plus grande La technologie Wireless N intégrée dans le DHP-W306AV permet d'obtenir une vitesse accrue et une meilleure portée sur le réseau standard 802.11g/b. La configuration sans fil initiale peut être réalisée rapidement, grâce au bouton WPS pratique, situé sur le périphérique. Les clés de chiffrement WEP, WPA et WPA2 sécurisent le trafic de votre réseau, qui ne coure ainsi aucun danger. IDÉAL POUR LES APPLICATIONS GOURMANDES EN BANDE PASSANTE Le DHP-W306AV est capable de transférer des données à des vitesses atteignant 200 Mbits/s.2 Cette vitesse de transmission rapide le rend idéal pour les applications consommant beaucoup de bande passante, garantissant ainsi une diffusion fluide des vidéos HD, des appels par voix sur IP et des jeux en ligne. En outre, il attribue des priorités au trafic Internet, ce qui garantit que les applications multimédia ne rencontrent aucun problème pendant que vous surfez sur le Web ou que vous téléchargez du contenu. Ce périphérique dispose d'une grande bande passante, qui permet aux consommateurs de maisons numériques d'exploiter leur réseau électrique pour diffuser du contenu multimédia de haute qualité. CONFIGURATION PRATIQUE ET FONCTIONNEMENT SÉCURISÉ Le DHP-W306AV se branche directement dans une prise de courant et ne nécessite aucun câble supplémentaire. Étendez votre réseau privé en connectant plusieurs périphériques dans les endroits les plus éloignés de votre domicile via le câble Ethernet ou Wireless N. Pour simplifier la configuration, des clés de chiffrement filaires ou sans fil peuvent être configurées rapidement, en poussant un bouton situé sur le périphérique. L'adaptateur met en œuvre un chiffrement des données AES de 128‑bits pour protéger le réseau contre les intrusions non autorisées. Grâce à l'installation plug-and-play conviviale, le DHP-W306AV est la solution idéale pour créer un réseau mur à mur chez vous. Les prises de courant et le câblage électrique doivent appartenir au même circuit. Certaines conditions électriques de votre domicile, notamment les conditions de câblage et la configuration, peuvent nuire aux performances de ce produit. D'autres adaptateurs Powerline AV de D-Link sont nécessaires pour ajouter des périphériques au réseau. Il faut au moins deux adaptateurs réseau Powerline AV de D-Link pour créer un réseau. Le branchement de ce produit dans un bloc multiprise équipé d’un parasurtenseur risque de nuire à ses performances. Pour des résultats optimaux, branchez l'adaptateur directement dans une prise murale.
Appuyez sur ce bouton et maintenez-le enfoncé pour réinitialiser le périphérique à ses paramètres d'usine.
Lorsque vous activez le WPS, le voyant clignote pendant la diffusion. Une fois connecté, le voyant reste allumé pendant 5 secondes, puis s'éteint. Il commence à clignoter après avoir appuyé sur le bouton de chiffrement et s'éteint une fois le périphérique Powerline AV connecté au réseau CPL.
Poussez ce bouton pour créer un réseau CPL sécurisé avec d'autres périphériques Powerline AV.
Vous aurez ensuite 120 secondes pour lancer la procédure WPS sur un autre périphérique sans fil.
Voyant de connexion sans fil Lorsque le voyant reste allumé, le segment sans fil est prêt. Ce voyant clignote pendant la transmission sans fil des données.
2. Connectez une extrémité du câble Ethernet CAT5 fourni au port Ethernet du DHP-W306AV et l'autre extrémité, à l'interface Ethernet du périphérique. Vous pouvez également activer la fonction sans fil pour vous connecter à des périphériques WiFi à l'aide du WPS.
Pour optimiser la portée de votre réseau sans fil, suivez ces conseils de base : 1. Limitez au maximum le nombre de murs et de plafonds entre le point d'accès D-Link et d’autres périphériques du réseau. Chaque mur ou plafond peut réduire la portée de votre adaptateur de 1 à 30 mètres. Placez les appareils de façon à limiter le nombre de murs ou de plafonds. 2. Faites attention à la ligne directe entre les périphériques en réseau. Un mur de 50 cm d’épaisseur avec une inclinaison de 45 degrés équivaut à un mur de presque 1 mètre d’épaisseur. Avec une inclinaison de 2 degré, il équivaut à un mur de plus de 14 mètres d’épaisseur ! Pour obtenir une meilleure réception, placez les appareils de sorte que le signal passe directement à travers le mur ou le plafond (au lieu de l’incliner). 3. Les matériaux de construction font une différence. Une porte pleine en métal ou des tiges en aluminium peuvent avoir des conséquences négatives sur la portée. Essayez de placer les points d’accès, les points d'accès sans fil et les ordinateurs de sorte que le signal passe par une cloison sèche ou des portes ouvertes. Certains matériaux et objets, comme le verre, l’acier, le métal, les parois isolées, l’eau (aquariums), les miroirs, les classeurs, les briques et le béton, dégradent le signal du réseau sans fil. 4. Maintenez votre produit à l’écart (au moins 1 à 2 mètres) de dispositifs électriques ou d’appareils générant un bruit RF. 5. L’utilisation de téléphones sans fil de 2,4 GHz ou produits sans fil, comme des ventilateurs plafonniers, des lampes et des systèmes de sécurité à domicile, risque de dégrader fortement votre connexion sans fil ou de la couper complètement. Vérifiez que la base de votre téléphone de 2,4 GHz soit le plus loin possible de vos périphériques sans fil. La base transmet un signal, même si le téléphone n’est pas utilisé. Manuel d’utilisation du DHP-W306AV de D-Link
Powerline AV qui rejoint son réseau CPL (cette option fonctionne même s'il est le seul périphérique de ce groupe réseau). Le premier périphérique Powerline utilise cet état lorsque vous appuyez sur le bouton Eny. État Join (Rejoindre) - Cette fonction permet à un périphérique Powerline AV n'appartenant à aucun groupe de rejoindre un réseau CPL existant. Les périphériques Powerline ajoutés après le premier sont en état Join (Rejoindre) lorsque vous appuyez sur le bouton Eny. État Ungroup (Dégrouper) - Maintenez le bouton Eny enfoncé pendant plus de 10 secondes pour déconnecter le périphérique de son groupe réseau.
1. Branchez un périphérique Powerline dans une prise de courant. Appuyez sur le bouton Eny pendant 1 à 3 secondes. Le voyant correspondant doit commencer à clignoter. 2. Branchez l'autre périphérique Powerline dans une prise de courant. Appuyez sur le bouton Eny de ce périphérique Powerline pendant 1 à 3 secondes. 3. Attendez que les deux périphériques redémarrent (tous les voyant s'éteignent puis s'allument). Lorsque les voyants Powerline AV des deux périphériques restent allumés, les deux périphériques sont mis en réseau ensemble.
à un réseau Powerline existant Pour ajouter un DHP-W306AV (si vous possédez déjà un réseau comportant 2 périphériques Powerline ou plus) : 1. Appuyez sur le bouton Eny du DHP-W306AV pendant plus de 10 secondes pour vous assurer qu'il n'est connecté à aucun autre réseau Powerline. 2. Appuyez sur le bouton Eny de l'un des périphériques déjà présent sur votre réseau CPL pendant 1 à 3 secondes. Le voyant correspondant doit commencer à clignoter. 3. Appuyez sur le bouton Eny du DHP-W306AV pendant 1 à 3 secondes. Le voyant d'alimentation doit clignoter. 4. Attendez que les périphériques redémarrent (tous les voyant s'éteignent puis s'allument). Lorsque les voyants Powerline AV de tous les périphériques restent allumés, le DHP-W306AV est connecté au réseau existant.
(Nom du réseau) est souvent utilisé, il est moins sûr qu'un Network Name (Nom du réseau) privé. Private Network Sélectionnez cette option pour sécuriser davantage Name (Nom du votre réseau CPL en utilisant un Network Name réseau privé) : (Nom de réseau) privé. Saisissez le nom de votre réseau CPL privé dans ce champ. Add Member (Ajouter Cette section permet d'ajouter de nouveaux un membre) : périphériques Powerline AV à votre réseau CPL. Pour ajouter un nouveau périphérique, attribuezlui un Device Name (Nom de périphérique), puis saisissez son Password (Mot de passe) et cliquez sur Add (Ajouter). Lorsque vous ajoutez un périphérique, le nom de réseau actuel lui est attribué. Scan (Balayage) : Recherche de nouveaux périphériques Powerline. Device Name (Nom Saisissez le nom que vous souhaitez utiliser pour du périphérique) : identifier un périphérique Powerline AV spécifique. Par exemple, « Chambre de Pierre ». MAC Address L'adresse MAC est imprimée au dos de votre (Adresse MAC) : périphérique. Password (Mot de Le Password (Mot de passe) sert à vérifier que passe) : vous êtes autorisé à apporter des modifications à un périphérique. Il est imprimé au dos de votre périphérique. Manuel d’utilisation du DHP-W306AV de D-Link
Status (État) : Ce champ affiche l'état du périphérique. Si le champ affiche le mot Connect (Connexion), le périphérique est connecté à votre réseau CPL. Si le champ affiche le mot Disconnect (Déconnecter), le périphérique a été ajouté au réseau, mais n'est pas prêt. Contrôlez son mot de passe et vérifiez que le périphérique est allumé. QoS Setting (Paramètres de qualité de service) :
AV pour attribuer la priorité au trafic du réseau CPL en fonction de sa MAC Address (Adresse MAC) unique.
Pour modifier les paramètres par défaut ou optimiser les performances du DHP-W306AV, vous pouvez utiliser l'utilitaire de configuration Web. Pour accéder à l’utilitaire de configuration, ouvrez un navigateur Web (par ex. Internet Explorer), puis saisissez http://dlinkap ou http://192.168.0.50 dans le champ d'adresse.
Wireless Device With WPS (Ajouter un périphérique sans fil avec WPS), puis passez à la page 64. Pour saisir vos paramètres sans exécuter l’assistant, cliquez sur Wireless Setup (Configuration sans fil) et passez à la page 64.
NetBIOS du PA. Il est recommandé de modifier le Device Name (Nom du périphérique) si plusieurs périphériques D-Link se trouvent sur le même réseau sans fil.
Le PA se réinitialise automatiquement pour que vos paramètres réseau s'appliquent. Lorsque le périphérique a terminé sa réinitialisation, l'écran principal apparaît.
Sélectionnez Automatically assign a network key (Attribuer automatiquement une clé réseau) pour que le point d'accès génère une clé que vous saisirez sur vos clients sans fil. Si vous voulez saisir votre propre clé, sélectionnez Manually assign a network key (Attribuer manuellement une clé réseau). Pour utiliser la sécurité WPA, cochez la case Use WPA encryption instead of WEP (Utiliser le chiffrement WPA au lieu du WEP). Si vous ne la cochez pas, le chiffrement WEP est utilisé. Cliquez sur Next (Suivant) pour continuer. Si vous avez sélectionné Manually assign a network key (Attribuer manuellement une clé réseau) comme méthode de configuration, saisissez votre clé réseau. Cette clé doit être saisie sur vos clients sans fil. Pour le chiffrement WEP, saisissez une clé réseau de 5 ou 13 caractères précisément ou de 10 ou 26 caractères précisément, compris entre 0 et 9 et de A à F. Cliquez sur Next (Suivant) pour continuer. Manuel d’utilisation du DHP-W306AV de D-Link
Cliquez sur Connect (Connexion) pour continuer. Démarrez le WPS sur le périphérique sans fil que vous ajoutez à votre réseau sans fil pour terminer la configuration.
Appuyez sur le bouton WPS du périphérique sans fil que vous ajoutez à votre réseau pour terminer la configuration.
(Activer le mode Si vous préférez ne pas utiliser le réseau sans fil, sans fil) : décochez la case pour désactiver toutes les fonctions de réseau sans fil. Vous pouvez également configurer une période (calendrier) spécifique. Sélectionnez un calendrier dans le menu déroulant ou cliquez sur Add New Schedule (Ajouter un nouveau calendrier) pour créer un nouveau calendrier. Wireless Network Il s'agit du nom qui apparaît dans la liste lorsque vous Name (Nom du recherchez des réseaux sans fil disponibles (sauf si réseau sans fil) : l'option État de visibilité est définie sur Invisible, voir ci-après). On l'appelle également SSID. Pour des raisons de sécurité, il est vivement recommandé de changer le nom de réseau par défaut. Enable Auto Channel Scan (Activer le balayage automatique des canaux) :
(Canal sans fil) : DHP-W306AV. Vous pouvez modifier le canal pour l'adapter au canal d'un réseau sans fil existant ou pour personnaliser votre réseau sans fil. Si vous activez le balayage automatique des canaux, cette option est désactivée. 802.11 Mode Sélectionnez l’un des modes suivants : (Mode 802.11) : 802.11n Only (802.11n seulement) : Sélectionnez cette option si vous utilisez uniquement des clients sans fil 802.11n. Mixed 802.11n, 802.11g, and 802.11b (802.11n, 802.11g et 802.11b mixtes) : Sélectionnez cette option si vous utilisez un mélange de clients sans fil 802.11n, 11g et 11b.
20MHz : Sélectionnez cette option si vous n’utilisez pas de client sans fil 802.11n.
Rate (Vitesse de transmission) :
Active la fonction WPS. Le verrouillage des paramètres de sécurité sans fil évite que les paramètres ne soient modifiés par un nouvel utilisateur externe qui utilise son PIN. Les périphériques peuvent toutefois être ajoutés sur le réseau sans fil via WPS. Il est toujours possible de modifier les paramètres du réseau sans fil à l'aide de Configuration manuelle du réseau sans fil, de l'Assistant de configuration du réseau sans fil ou d'un utilisateur externe du gestionnaire de réseau local sans fil existant. Affiche la valeur actuelle du PIN du point d'accès. Créé un numéro aléatoire représentant un PIN valide. Celui-ci devient le PIN du point d'accès. Vous pouvez ensuite le copier sur l’interface utilisateur de l'utilisateur. Restaure le code PIN par défaut du point d'accès.
Device Name (Nom Saisissez le Device Name (Nom du du périphérique) : périphérique) du PA. Il est recommandé de le modifier si plusieurs périphériques D-Link se trouvent sur le sous-réseau.
IP Address Saisissez l’adresse IP du point d'accès. (Adresse IP) : L'adresse IP par défaut est 192.168.0.50. Si vous la modifiez, vous devrez saisir la nouvelle adresse IP dans votre navigateur après avoir cliqué sur Apply (Appliquer) pour revenir à l’utilitaire de configuration. Subnet Mask (Masque Saisissez le masque de sous-réseau. de sous-réseau) : Default Gateway Saisissez la passerelle. Il s'agit généralement (Passerelle par de l'adresse IP du réseau local ou interne de défaut) : votre routeur. Device Name Saisissez le Device Name (Nom du (Nom du périphérique) du PA. Il est recommandé périphérique) : de modifier le Device Name (Nom du périphérique) si plusieurs périphériques D-Link se trouvent sur le sous-réseau. Dans votre navigateur Web, vous pouvez saisir le nom du périphérique du PA plutôt que l'adresse IP pour accéder à la configuration. Si vous utilisez le nom du périphérique pour vous connecter, veillez à ce que le PC et votre DHPW306AV se trouvent sur le même réseau.
Remarque : Commencez par saisir l'ordinateur que vous utilisez pour configurer le point d'accès ; sinon, vous ne pourrez pas accéder à l'utilitaire de configuration après avoir cliqué sur Save Settings (Enregistrer les paramètres). MAC Filter Affiche la liste de clients dans la liste de filtres. List (Liste des filtres MAC) :
Beacon Period Les balises sont des paquets envoyés par un point (Période de balise) : d'accès pour synchroniser un réseau sans fil. Définissez une valeur ; 100 correspond au paramètre par défaut recommandé. DTIM Interval (Delivery Traffic Indication Message) 1 est le paramètre (Intervalle DTIM) : par défaut. Un DTIM est un compte à rebours qui informe les clients de la fenêtre suivante d'écouter les messages de diffusion générale et de multidiffusion. RTS Threshold Cette valeur doit être conservée à son paramètre par (Seuil RTS) : défaut, soit 2346. Si le flux de données irrégulier pose problème, vous ne devrez réaliser qu’une modification mineure. Fragmentation Threshold Le seuil de fragmentation, défini en octets, détermine si les paquets sont fragmentés. Les paquets dépassant le paramètre de (Seuil de fragmentation) : 2346 octets sont fragmentés avant d’être transmis. 2346 est le paramètre par défaut. WMM Enable WMM correspond au système de qualité de service (QoS) de votre réseau sans fil. Activez cette fonction pour améliorer la qualité (Activation de WMM) : des applications vidéo et vocales pour vos clients sans fil. Short GI (IG court) : Cochez cette case pour réduire la durée de l’intervalle de garde et donc augmenter le nombre de données. Cependant, ce paramètre est moins fiable et risque de générer une perte de données plus importante. IGMP Snooping Cochez cette case pour activer la surveillance du trafic IGMP. Il s'agit d'une fonction à 2 niveaux, qui permet au périphérique de (Surveillance du trafic détecter la participation des groupes de multidiffusion en fonction des messages IGMP qui passent par le commutateur intégré. IGMP) : Comme le commutateur détecte les messages IGMP et sait quels clients participent au groupe de multidiffusion, il est uniquement capable de transmettre le trafic de multidiffusion aux ports qui le demandent (en fonction de leur participation). WLAN Partition (Partition Cochez cette case pour activer la partition du réseau local sans fil. Si cette fonction est activée, les postes sans fils connectés du réseau local sans fil) : au point d'accès peuvent communiquer sans barrière. Si elle est désactivée, les clients sans fil ne sont pas autorisés à échanger de données via le point d’accès.
Limit (Activer la limite la limite utilisateur) pour activer cette utilisateur) : fonction. User Limit (Limites Saisissez le nombre maximum de clients, appliquées à entre 1 et 32. l'utilisateur) : Save Settings Cliquez sur Save Settings (Enregistrer les (Enregistrer les paramètres) pour enregistrer et activer les paramètres) : nouveaux changements.
Verify Password Saisissez le même mot de passe que celui (Confirmer le qui vous avez entré dans la zone de texte mot de passe) : précédente afin de vérifier son exactitude. Enable Graphical Authentication à sa sortie d'usine. Les paramètres qui n’ont pas été enregistrés sont perdus, y compris les règles que vous avez créées. Si vous voulez enregistrer les paramètres de configuration actuels du point d'accès, utilisez le bouton Save (Enregistrer) cidessus. Remarque : La restauration des paramètres d'usine ne réinitialise pas l'état du WPS sur Non configuré.
(Réinitialiser le périphérique) :
Informations Cliquez sur le bouton Check Now (Vérifier concernant le maintenant) pour rechercher les éventuelles mises microprogramme : à jour du microprogramme ou du pack linguistique. S'il existe une nouvelle version, téléchargez le nouveau microprogramme sur votre disque dur. Microprogramme Upgrade (Mise à jour du microprogramme) :
1. Cliquez sur le bouton Browse (Parcourir) pour localiser le fichier de mise à jour du pack linguistique D-Link sur votre ordinateur.Remarque : L’extension de fichier du pack linguistique sera *.ing. 2. Une fois le fichier localisé, cliquez sur le bouton Upload (Charger) pour lancer la procédure de mise à jour du pack linguistique. Celle-ci peut durer quelques minutes. 3. Patientez jusqu'à la réinitialisation du périphérique. (environ 75 secondes). Manuel d’utilisation du DHP-W306AV de D-Link
(Activer l'heure d'été). Ensuite, utilisez le menu déroulant pour sélectionner une heure d'été avant d'en saisir les dates de début et de fin. Enable NTP Server Le protocole NTP (Network Time Protocol) (Activer le serveur synchronise les heures des horloges des NTP) : ordinateurs d’un réseau. Cochez cette case pour utiliser un serveur NTP. Une connexion sera établie avec un serveur sur Internet, pas avec un serveur local. NTP Server Used Indiquez le serveur NTP ou sélectionnez-en un (Serveur NTP dans le menu déroulant. utilisé) : Date and Time Pour saisir l’heure manuellement, saisissez (Date et heure) : les valeurs dans les champs Year (Année), Month (Mois), Day (Jour), Hour (Heure), Minute et Second (Seconde), puis cliquez sur Save Settings (Enregistrer les paramètres). Vous pouvez également cliquer sur le bouton Copy Your Computer’s Time Settings (Copier les paramètres horaires de votre ordinateur) en bas de l'écran. Manuel d’utilisation du DHP-W306AV de D-Link
Time (Heure) : Cochez la case All Days (Tous les jours) ou entrez une heure de début et une heure de fin pour le calendrier. Add (Ajouter) : Après avoir réalisé vos modifications, cliquez sur Save (Enregistrer) pour enregistrer la règle de calendrier. Schedule Rules List (Liste des règles de calendrier) :
(Supprimer) pour supprimer le calendrier sélectionné.
General Affiche l’heure du point d'accès et la version du (Généralités) : microprogramme. LAN (Réseau Affiche l’adresse MAC et les paramètres de local) : l’adresse IP privée (locale) du point d'accès. Wireless LAN Affiche l’adresse MAC sans fil et les paramètres (Réseau local sans de votre réseau sans fil, comme le SSID et le fil) : canal.
Log Options Vous pouvez sélectionner les types de messages du (Options du journal que vous voulez afficher : System Activity journal) : (Activité du système), Debug Information (Informations de débogage), Attacks (Attaques), Dropped Packets (Paquets rejetés) et Notice (Avis). Sélectionnez les types que vous voulez voir, puis cliquez sur Apply Log Settings Now (Appliquer les paramètres du journal maintenant). First Page Ce bouton vous dirige vers la première page du (Première page) : journal. Last Page (Dernière Ce bouton vous dirige vers la dernière page du page) : journal. Previous Ce bouton vous dirige vers la page précédente du (Précédent) : journal. Next (Suivant) : Ce bouton vous dirige vers la page suivante du journal. Clear (Effacer) : Ce bouton efface tout le contenu actuel du journal. Log Settings Ce bouton ouvre un nouveau menu où vous pouvez (Paramètres du configurer les paramètres du journal. journal) : Refresh Ce bouton actualise le journal. (Actualiser) : Manuel d’utilisation du DHP-W306AV de D-Link
Connection Affiche la durée pendant laquelle le client sans fil Time (Temps de a été connecté au point d'accès. connexion) : MAC Address Affiche l'ID Ethernet (adresse MAC) du client sans (Adresse MAC) : fil.
• WPA2 (Wi-Fi Protected Access 2 = Accès protégé Wi-Fi 2) • WPA (Wi-Fi Protected Access = Accès protégé Wi-Fi) • WEP (Wired Equivalent Privacy) Pour pouvoir accéder à un réseau WEP, vous devez connaître la clé. La clé est une chaîne de caractères créée par vos soins. Quand vous utilisez le WEP, vous devez déterminer le niveau de chiffrement. C’est lui qui détermine la longueur de la clé. Un chiffrement sur 128 bits requiert une clé plus longue qu’un chiffrement sur 64 bits. Les clés sont définies en saisissant une chaîne au format hexadécimal (caractère 0 à 9 et A à F) ou au format ASCII (American Standard Code for Information Interchange, caractères alphanumériques). Le format ASCII vous permet de saisir une chaîne plus facile à mémoriser. Cette chaîne ASCII est ensuite convertie au format hexadécimal pour être utilisée sur le réseau. Vous pouvez définir jusqu'à quatre clés, ce qui vous permet d'en changer facilement.
• Authentification des utilisateurs, qui manque généralement dans le WEP, via le protocole d’authentification extensible (EAP). Le WEP régule l’accès à un réseau sans fil en fonction d’une adresse MAC spécifique au matériel d’un ordinateur relativement simple à flairer et voler. L’EAP repose sur un système de chiffrement de clés publiques plus sécurisé pour garantir que seuls les utilisateurs autorisés peuvent accéder au réseau. Le WPA-PSK/WPA2-PSK utilise un mot de passe ou une clé pour authentifier votre connexion sans fil. La clé est un mot de passe alphanumérique comprenant entre 8 et 63 caractères. Ce mot de passe peut inclure des symboles (!?*&_) et des espaces. Cette clé doit être strictement identique à celle saisie sur votre pont ou point d’accès sans fil. Le WPA/WPA2 comprend l’authentification des utilisateurs via le protocole EAP (Extensible Authentification Protocol). L’EAP repose sur un système de chiffrement de clés publiques plus sécurisé pour garantir que seuls les utilisateurs autorisés peuvent accéder au réseau.
2. En regard de Security Mode (Mode de sécurité), dans la section Wireless Security Mode (Mode de sécurité sans fil), sélectionnez Enable WEP Wireless Security (Basic) (Activer la sécurité sans fil WEP [basique]). 3. En regard de Authentication (Authentification), sélectionnez Open (Ouvrir) ou Shared Key (Clé partagée). 4. En regard de WEP Encryption (Chiffrement WEP), sélectionnez le chiffrement 64-bit ou 128-bit. 5. En regard de Key Type (Type de clé), sélectionnez Hex (Hexadécimale) ou ASCII. Hex (recommandé) : les lettres de A à F et les chiffres de 0 à 9 sont valides. ASCII : tous les chiffres et toutes les lettres sont valides. 6. En regard de Key 1 (Clé 1), saisissez la clé WEP que vous créez. Veillez à saisir cette clé de manière identique sur tous les périphériques sans fil. Vous pouvez saisir jusqu’à 4 clés différentes. 7. Cliquez sur Save Settings (Enregistrer les paramètres) en haut de la fenêtre pour enregistrer vos paramètres. Si vous configurez le point d'accès à l'aide d'un adaptateur sans fil, vous perdez la connectivité jusqu'à ce que vous activiez le WEP sur votre adaptateur et que vous saisissiez la même clé WEP que celle du point d'accès. Manuel d’utilisation du DHP-W306AV de D-Link
2. En regard de Security Mode (Mode de sécurité), sélectionnez Enable WPA Wireless Security (Activer la sécurité sans fil WPA), Enable WPA2 Wireless Security (Activer la sécurité sans fil WPA2) ou Enable WPA2-Auto Wireless Security (Activer la sécurité sans fil WPA automatique). 3. En regard de Cipher Type (Type de chiffrement), sélectionnez TKIP, AES ou Auto. 4. En regard de PSK / EAP, sélectionnez Personal. 5. En regard de Passphrase (Mot de passe), saisissez une clé. Entrez la clé sous forme de mot de passe au format ASCII aux deux extrémités de la connexion sans fil. Elle doit comprendre entre 8 et 63 caractères. 6. Cliquez sur Save Settings (Enregistrer les paramètres) en haut de la fenêtre pour enregistrer vos paramètres. Si vous configurez le point d'accès à l’aide d’un adaptateur sans fil, la connectivité est perdue jusqu’à ce que vous activiez WPA-PSK sur votre adaptateur et que vous saisissiez le même mot de passe que celui du routeur.
1. Connectez-vous à la configuration Web en ouvrant un navigateur Web, puis en saisissant l’adresse IP du point d'accès (192.168.0.1). Cliquez sur Setup (Configuration), puis sur Wireless Settings (Paramètres sans fil) à gauche. 2. En regard de Security Mode (Mode de sécurité), sélectionnez Enable WPA Wireless Security (Activer la sécurité sans fil WPA), Enable WPA2 Wireless Security (Activer la sécurité sans fil WPA2) ou Enable WPA2-Auto Wireless Security (Activer la sécurité sans fil WPA automatique). 3. En regard de Cipher Mode (Mode de chiffrement), sélectionnez TKIP, AES ou Auto. 4. En regard de Personal / Enterprise, sélectionnez Enterprise. 5. En regard de RADIUS Server (serveur RADIUS), saisissez l’adresse IP de votre serveur RADIUS. 6. À côté de Port, saisissez le port utilisé avec votre serveur RADIUS. 1812 est le port par défaut. 7. À côté de Shared Secret (Secret partagé), saisissez la clé de sécurité. 8. Cliquez sur Save Settings (Enregistrer les paramètres) pour enregistrer les paramètres. Manuel d’utilisation du DHP-W306AV de D-Link
1. Cliquez sur l'icône sans fil dans la zone de notification (en bas à droite).
Si vous obtenez un bon signal, mais que vous ne pouvez pas accéder à Internet, vérifiez les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations.
WPS du routeur. La connexion au réseau sans fil prendre 20 à 30 secondes. Si elle échoue, vérifiez que les paramètres de sécurité soient corrects. La clé ou le mot de passe doivent être strictement identiques à ceux du routeur sans fil.
1. Cliquez sur le bouton Démarrer et sélectionnez Ordinateur.
4. Saisissez le code PIN du WPS (apparaît dans la fenêtre WPS de l'écran LCD du routeur ou dans le menu Setup > Wireless Setup (Configuration > Configuration sans fil) de l'interface Web du routeur), puis cliquez sur Next (Suivant).
6. Pour configurer les paramètres avancés, cliquez sur .
Notez la clé de sécurité car vous devrez peut-être l'indiquer si vous ajoutez un périphérique sans fil d'ancienne génération au réseau. 9. Cliquez sur Close (Fermer) pour terminer la configuration WPS.
Connexion à un réseau, puis cliquez sur le bouton Connecter.
Cliquez sur un réseau (affiché à l'aide du SSID) à l'aide du WEP sous Connexion à un réseau, puis cliquez sur le bouton Connecter.
Cliquez sur un réseau (affiché à l'aide du SSID) à l'aide du WPAPSK sous Connexion à un réseau, puis cliquez sur le bouton Connecter.
À l’aide de Windows® XP Les utilisateurs de Windows® XP peuvent utiliser l'utilitaire sans fil intégré (Zero Configuration Utility). Les instructions suivantes s’appliquent aux utilisateurs du Service Pack 2. Si vous utilisez l’utilitaire d’une autre société ou Windows® 2000, veuillez vous reporter au manuel d’utilisation de votre adaptateur sans fil pour obtenir de l’aide sur la connexion à un réseau sans fil. La plupart des utilitaires possèdent une option « site survey » (Visite des lieux) similaire à l’utilitaire de Windows® XP, comme indiqué ci-dessous. Si l’infobulle Réseaux sans fil détectés s’affiche, cliquez au centre de la bulle pour accéder à l’utilitaire.
L’utilitaire affiche tous les réseaux sans fil disponibles dans votre zone. Cliquez sur l’un d’eux (affiché à l’aide du SSID), puis cliquez sur le bouton Connexion. Si vous obtenez un bon signal, mais que vous ne pouvez pas accéder à Internet, vérifiez les paramètres TCP/IP de votre adaptateur sans fil. Reportez-vous à la section Bases de la mise en réseau de ce manuel pour de plus amples informations.
1. Ouvrez l’utilitaire sans fil de Windows ® XP en cliquant avec le bouton droit de la souris sur l’icône de l’ordinateur sans fil, dans la zone de notification (en bas à droite de l’écran). Sélectionnez Afficher les réseaux sans fil disponibles.
La connexion au réseau sans fil prendre 20 à 30 secondes. Si elle échoue, veuillez vérifier que les paramètres du WEP sont corrects. La clé WEP doit être strictement identique à celle du point d'accès sans fil.
1. Ouvrez l’utilitaire sans fil de Windows ® XP en cliquant avec le bouton droit de la souris sur l’icône de l’ordinateur sans fil, dans la zone de notification (en bas à droite de l’écran). Sélectionnez Afficher les réseaux sans fil disponibles.
La connexion au réseau sans fil prendre 20 à 30 secondes. Si elle échoue, veuillez vérifier que les paramètres de WPA-PSK sont corrects. Le mot de passe WPA-PSK doit être strictement identique à celui du point d'accès sans fil.
Lisez les descriptions suivantes si vous avez des problèmes. (Les exemples suivants sont illustrés dans Windows® XP. Si vous utilisez un autre système d'exploitation, les captures d'écran de votre ordinateur seront similaires aux exemples suivants.) 1. Pourquoi n’ai-je pas accès à l’utilitaire de configuration Web ? Lorsque vous saisissez l'adresse IP du point d'accès D-Link (192.168.0.50.1 par exemple), vous ne vous connectez pas à un site Web ou à Internet. L’utilitaire est intégré dans une puce ROM du périphérique lui-même. Votre ordinateur doit se trouver sur le même sous-réseau IP pour se connecter à l’utilitaire Web. • Vérifiez qu'une version actualisée de Java est activée sur le navigateur Web. Nous recommandons les versions suivantes : - Microsoft Internet Explorer® 6.0 et version supérieure - Mozilla Firefox 3.0 et version supérieure - Google™ Chrome 2.0 et version supérieure - Apple Safari 3.0 et version supérieure • Vérifiez la connectivité physique en contrôlant que le voyant reste allumé sur le périphérique. S’il ne l’est pas, essayez un autre câble ou connectez-vous à un autre port du périphérique, si possible. Si l’ordinateur est éteint, le voyant l'est peut-être également. • Désactivez les logiciels de sécurité Internet exécutés sur l’ordinateur. Les pare-feu logiciels, comme Zone Alarm, Black Ice, Sygate, Norton Personal Firewall et le pare-feu Windows® XP peuvent bloquer l’accès aux pages de configuration. Vérifiez les fichiers d’aide joints à votre logiciel pare-feu pour de plus amples informations sur sa désactivation ou sa configuration.
Dial a Connection (Ne jamais établir de connexion). Cliquez sur le bouton Paramètres réseau. Veillez à ce que rien ne soit coché. Cliquez sur OK. • Dans l’onglet Advanced (Avancés), cliquez sur le bouton Reset... (Réinitialiser) pour restaurer les paramètres par défaut. Cliquez trois fois sur OK. • Fermez votre navigateur Web (s’il est ouvert), puis rouvrez-le. • Accédez à la gestion Web. Ouvrez votre navigateur Web, puis saisissez l’adresse IP de votre point d'accès D-Link dans la barre d’adresse. Cette opération doit ouvrir la page de connexion de votre gestion Web. • Si vous ne parvenez toujours pas à accéder à la configuration, débranchez l’alimentation du point d'accès pendant 10 secondes, puis rebranchez-la. Patientez environ 30 secondes, puis essayez d’accéder à la configuration. Si vous possédez plusieurs ordinateurs, essayez de vous connecter avec un autre ordinateur. 2. Que dois-je faire si j’oublie mon mot de passe ? Si vous oubliez votre mot de passe, vous devez réinitialiser votre point d'accès. Malheureusement, cette procédure réinitialise tous vos paramètres. Pour réinitialiser le point d'accès, localisez le bouton de réinitialisation (orifice) à l’arrière de l’appareil. Lorsque le point d'accès est allumé, utilisez un trombone pour maintenir le bouton enfoncé pendant 5 secondes. Relâchez-le pour que le point d'accès réalise la procédure de réinitialisation. Patientez environ 30 secondes avant d’accéder au point d'accès. L'adresse IP par défaut est 192.168.0.50. Lorsque vous vous connectez, le nom d’utilisateur est Admin ; laissez la case de mot de passe vide. Manuel d’utilisation du DHP-W306AV de D-Link
Un réseau local sans fil est un réseau d’ordinateurs cellulaire qui transmet et reçoit des données par signaux radio plutôt que par des câbles. Les réseaux locaux sans fil sont de plus en plus utilisés à domicile comme dans le cadre professionnel, mais aussi dans les lieux publics, comme les aéroports, les cafés et les universités. Des moyens innovants d’utiliser la technologie de réseau local sans fil permettent aux gens de travailler et de communiquer plus efficacement. La mobilité accrue, mais aussi l’absence de câblage et d’autres infrastructures fixes se sont avérées bénéfiques pour de nombreux utilisateurs. Les utilisateurs de la technologie sans fil utilisent les mêmes applications que celles d’un réseau câblé. Les cartes d’adaptateurs sans fil utilisés sur les ordinateurs portables et de bureau prennent en charge les mêmes protocoles que les cartes d’adaptateurs Ethernet. Il est souvent souhaitable de relier des périphériques en réseau mobiles à un réseau local Ethernet classique pour utiliser des serveurs, des imprimantes ou une connexion Internet fournie via le réseau local câblé. Un point d'accès sans fil est un périphérique qui sert à créer ce lien.
La technologie sans fil, ou Wi-Fi, est un autre moyen de connecter votre ordinateur au réseau, sans utiliser de câble. Le Wi-Fi utilise la radiofréquence pour se connecter sans fil. Vous avez donc la liberté de connecter vos ordinateurs n’importe où dans votre foyer ou à votre travail. D-Link est non seulement le leader mondial, mais aussi le concepteur, développeur et fabricant primé de produits de mise en réseau. D-Link offre les performances dont vous avez besoin, pour un prix raisonnable. D-Link propose tous les produits dont vous avez besoin pour construire votre réseau. Comment la technologie sans fil fonctionne-t-elle ? La technologie sans fil fonctionne comme un téléphone sans fil, via des signaux radio qui transmettent des données d’un point A à un point B. La technologie sans fil présente toutefois des limites quant à l’accès au réseau. Vous devez vous trouver dans la zone de couverture du réseau sans fil pour pouvoir connecter votre ordinateur. Il existe deux types de réseaux sans fil : le réseau local sans fil et le réseau personnel sans fil. Réseau local sans fil Dans un réseau local sans fil, un périphérique appelé Point d’accès (PA) connecte vos ordinateurs au réseau. Ce point d’accès possède une petite antenne qui lui permet de transmettre et de recevoir des données via des signaux radio. Un point d’accès intérieur (tel que celui illustré permet de transférer le signal jusqu’à 90 mètres. Avec un point d’accès extérieur, le signal peut atteindre jusqu’à 48 km pour alimenter certains lieux, tels que des unités de production, des sites industriels, des collèges et des lycées, des aéroports, des parcours de golf, et bien d’autres lieux extérieurs encore.
Ces dernières années, la technologie sans fil est devenue si populaire que tout le monde l’utilise, à domicile comme au bureau ; D-Link offre une solution sans fil adaptée. À domicile • Offre un accès haut débit à toutes les personnes du domicile • Surf sur le Web, contrôle des courriers électroniques, messagerie instantanée, etc. • Élimination des câbles dans toute la maison • Simplicité d’utilisation Petite entreprise et entreprise à domicile • Maîtrisez tout à domicile, comme vous le feriez au bureau • Accès distant au réseau de votre bureau, depuis votre domicile • Partage de la connexion Internet et de l’imprimante avec plusieurs ordinateurs • Inutile de dédier de l’espace au bureau
La technologie sans fil s’étend partout, pas seulement au domicile ou au bureau. Les gens apprécient leur liberté de mouvement et ce phénomène prend une telle ampleur que de plus en plus de lieux publics proposent désormais un accès sans fil pour les attirer. La connexion sans fil dans des lieux publics est généralement appelée « points d’accès sans fil ». En utilisant un adaptateur Cardbus de D-Link avec votre ordinateur portable, vous pouvez accéder au point d'accès pour vous connecter à Internet depuis des emplacements distants, dont : les aéroports, les hôtels, les cafés, les bibliothèques, les restaurants et les centres de congrès. Le réseau sans fil est simple à configurer, mais si vous l’installez pour la première fois, vous risquez de ne pas savoir par où commencer. C’est pourquoi nous avons regroupé quelques étapes de configurations et conseils pour vous aider à réaliser la procédure de configuration d’un réseau sans fil.
Voici quelques éléments à garder à l’esprit lorsque vous installez un réseau sans fil. Centralisez votre pont ou point d’accès Veillez à placer le pont/point d’accès dans un lieu centralisé de votre réseau pour optimiser les performances. Essayez de le placer aussi haut que possible dans la pièce pour que le signal se diffuse dans tout le foyer. Si votre demeure possède deux étages, un répétiteur sera peut-être nécessaire pour doper le signal et étendre la portée. Éliminez les interférences Placez les appareils ménagers (par ex. téléphones sans fil, fours à micro-ondes, haut-parleurs sans fil et télévisions) aussi loin que possible du pont/point d’accès. Cela réduit considérablement les interférences pouvant être générées par les appareils dans la mesure où ils fonctionnent sur la même fréquence. Manuel d’utilisation du DHP-W306AV de D-Link
• Infrastructure : tous les clients sans fil se connectent à un point d’accès ou un pont sans fil.
Un réseau d’infrastructure comporte un point d’accès ou un pont sans fil. Tous les périphériques sans fil (ou clients) se connectent au pont ou au point d’accès sans fil. Un réseau ad-hoc comporte seulement des clients (par ex. des PC portables) équipés d’adaptateurs Cardbus sans fil. Tous les adaptateurs doivent être en mode ad-hoc pour communiquer.
Cliquez sur Démarrer > Exécuter). Dans la zone d’exécution, saisissez cmd, puis cliquez sur OK. [sous Windows Vista® saisissez cmd dans la boîte Start Search (Rechercher)]. À l'invite, saisissez ipconfig , puis appuyez sur Entrée La IP address (adresse IP), le subnet mask (masque de sous-réseau) et la default gateway (passerelle par défaut) de votre adaptateur s'affichent. Si l’adresse est 0.0.0.0, vérifiez l’installation de votre adaptateur, les paramètres de sécurité et les paramètres de votre point d’accès. Certains programmes logiciels pare-feu bloquent parfois les demandes DHCP sur les nouveaux adaptateurs. Si vous vous connectez à un réseau sans fil d'un point d'accès sans fil (par ex. un hôtel, un café ou un aéroport), veuillez contacter un collaborateur ou un administrateur pour vérifier ses paramètres réseau sans fil.
Sur le Bureau, cliquez avec le bouton droit de la souris sur Voisinage réseau > Propriétés.
Cliquez avec le bouton droit de la souris sur Local Area Connection (Connexion au réseau local) qui représente votre adaptateur réseau, puis sélectionnez Properties (Propriétés). Étape 3 Sélectionnez Protocole Internet (TCP/IP) et cliquez sur Propriétés. Étape 4 Cliquez sur Utiliser l’adresse IP suivante, puis saisissez une adresse IP du même sousréseau que votre réseau ou l’adresse IP du réseau local de votre routeur. Exemple : Si l'adresse IP du réseau local du PA est 192.168.0.50, configurez votre adresse IP sur 192.168.0.X, X représentant un chiffre entre 2 et 99 (sauf 50). Vérifiez que le nombre que vous choisissez n'est pas utilisé sur le réseau. Définissez la même Default Gateway (Passerelle par défaut) que celle de l’adresse IP du réseau local de votre routeur (192.168.0.1). Définissez le même Primary DNS (DNS principal) que celui de l’adresse IP du réseau local de votre routeur (192.168.0.1). Le Secondary DNS (DNS secondaire) est inutile, mais vous pouvez quand même saisir un serveur DNS fourni par votre FAI. Étape 5 Double-cliquez sur OK pour enregistrer vos paramètres. Manuel d’utilisation du DHP-W306AV de D-Link
• Assistant de configuration rapide • D-Link Click'n Connect (DCC) CERTIFICATION DE SÉCURITÉ • UL • CE LVD • Wi-Fi
