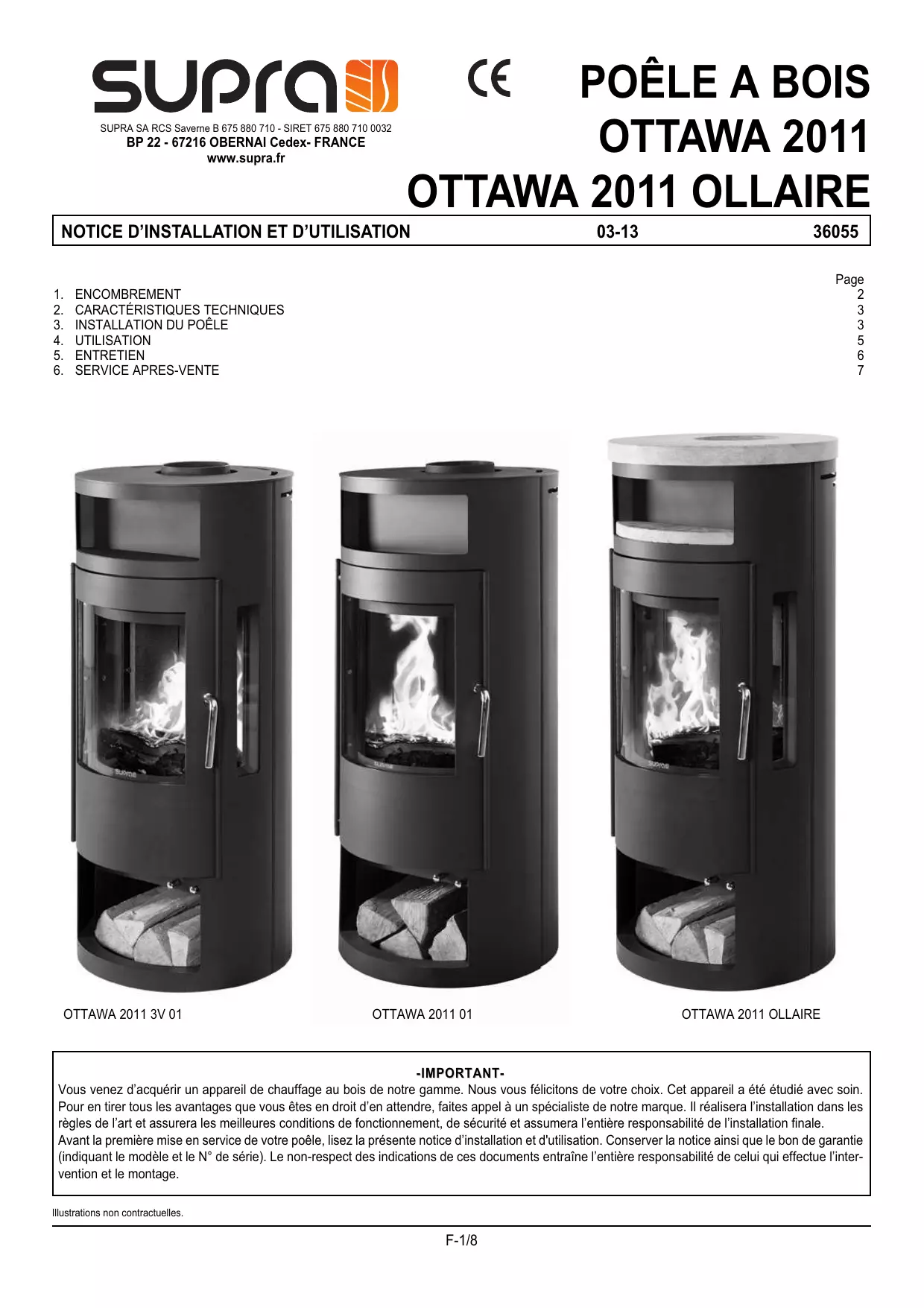

MODE D'EMPLOI OTTAWA 3V OLLAIRE SUPRA
Vou vexz d'acqir un appeil de chaffage au bois de notre gamme. Nous you felitons de rovre choix. Cte appareil a eted uied avec soin. Pour en tirer tous les avantages que you estes en droit d'en attendre, faites apel a un specialiste de notre marque. Il realisera l installation dans les rges de l'art et assurera les meilleures conditions de fonctionnement, de sccutite et assume la entiere responsabilité de l installation finale.
Avant la première mise en service de votre poèle, lisez la présente notice d'installation et d'utilisation. Conserver la notice ainsi que le bon de garantie (indiquant le modele et le N^ de série). Le non-respect des indications de ces documents entraine l'entière responsabilité de celui qui effectue l'intervention et le montage.
OTTAWA 2011
- MISES EN GARDE -
Cet appareil est destiné à brûler du bois, enaucun cas il ne pourra servir d'incinérateur ou brûler des combustibles liquides,du charbon ou dérivés.
Respecter toutes les reglementations locales et nationales ainsi que les normes européennes (2) lors de l'installation et de l'utilisation de l'appareil.
L'appareil de chauffage est chaud lorsqu'il fonctionne, particulièrement la face vitrée. Il reste chaud longtemps, même si les flammes ne sont plus visibles. Prendre les précautions pour éviter tout contact avec l'appareil (des jeunes enfants particulièrement).
Avont d'acceder aux dispositifs de connexion electrique, tous les circuits d'alimentation doivent etre mis hors tension.
Cet apparéil doit être installé conformément aux spécifications des normes (2) en viqueur. L'installation par un professionnel qualifié est recommandée.
Les instructions de la presente notice sont à suivre scrupuleusement. Conserver soigneusement cette notice.
La responsabilité du constructeur se limite à la fourniture de l'appareil. Elle ne saurait être recherchée en cas de non-respect de ces prescriptions.
Sont spécialement interdits :
- L'installation de matieres pouvant etre detertiorees ou alterees par la chaleur (mobilier, papier peint, boiseries...) a proximite immediate de l'appareil.
- La mise en place d'un récapacitéur de chaleur de chaque type que ce soit, autres que ceux préconisés par le fabricant..
- L'utilisation de tout combustible autre que le bois naturel et la lignite.
- Toute modification de l'appareil ou de l'installation non prévue par le fabricant, qui dégagerait le fabricant de ses responsabilités et annulerait la garantie. Utiliser exclusivement des pieces de rechange recommandées par le fabricant.
Le non-respect de ces indications entraîne l'entière responsabilité de celui qui effectue l'intervention et le montage.
Les installations dans les lieux publics sont soumises au reglement sanitaire département, déposé à la préfecture de votre région.
Le fabricant se reserve le droit de modifier, sans préavis, la presentation et les cotes de ses modèles ainsi que la conception des montages si nécess- saire. Les schémas et textes de ce document sont la propriété exclusive du fabricant et ne peuvent être reproduits sans son autorisation écrite.
Votre cheminée " tire bien ", mais vous ne connaissiez pas la valeur de sa dépression ! La dépression ou tirage d'un conduit se mesure en Pascal (Pa). Tous les inserts, foyers et poèles sont conçus, optimisés et fabriqués selon les normes NF EN 13229 (ou NF EN 13240) pour fonctionner raccordés à un conduit de cheminée dont la dépression est de 12 Pa. Très fréquement (plus d'un conduit sur deux), il y a un tirage trop important (supérieur à 20 Pa) dû à une cheminée trop haute ou une installation en combinaison avec un tubage. Les apparils fonctionnent alors dans des conditions anormales, qui provoquent :
- Une consommation de bois excessive : celle-ci peut être multipliee par 3 par rapport à un appeareil fonctionnant avec un tirage de 12 Pa.
- Un feu " qui ne tient pas ", brûle beaucoup trop rapidement et chauffe très peu.
- La déteriation rapide et irrémédiable de l'appareil (fissuration des plaques de fonte ou briques réfractaires).
- L'annulation de la garantie.
Pour éviter tous ces problèmes, il n'y a qu'une solution!
Faites contrôler le tirage du conduit (appareil en fonctionnement) par un professionnel, si celui-ci est supérieur à 20 Pa, installez un modéréur de tirage sur le conduit de raccordement de l'appareil (1).

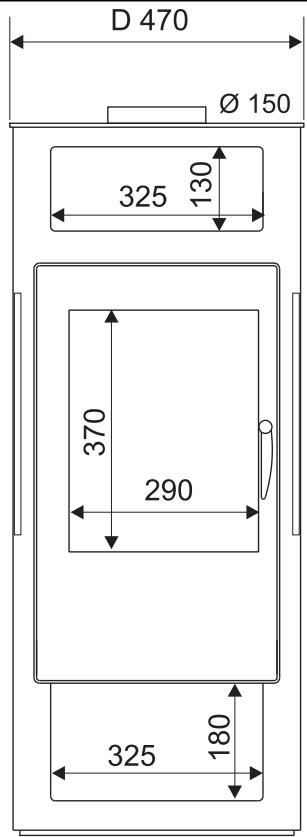

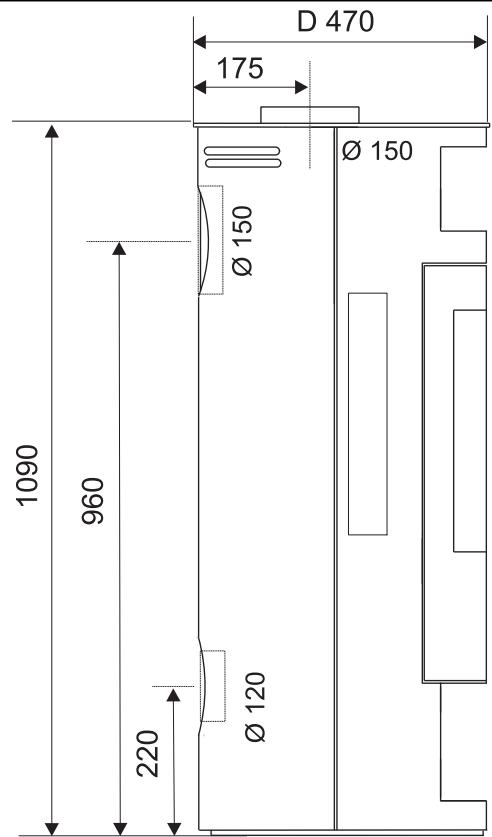

1.1 ENCOMBREMENT OTTAWA 2011
1.1
(1) Nous recommendons les produits HOMY: une gamme complète de raccordements et d'accessoires adaptés. Documentation sur demande auprès de votre revendeur.
(2) DTU 24.1traitant des conduits de fumées,DTU 24.2 traitant des cheminées équipées d'un poèle fermé; NF EN13240 traitant des poëles à combustible solide. (disponibles à l'AFNOR).
(3) Puissance nominale en fonctionnement porte fermée, combustible bois ou lignite; selon essais suivant EN 13240.
OTTAWA 2011

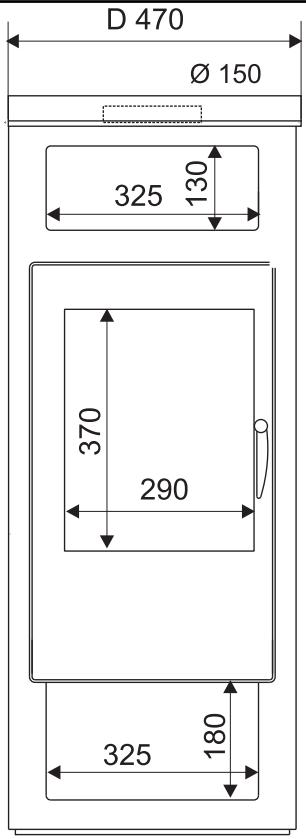

1.2 ENCOMBREMENT OTTAWA 2011 OLLAIRE
1.2
2. CARACTERISTIQUES TECHNIQUES
| POÉLE | OTTAWA 2011 / OTTAWA 2011 OLLAIRE |
| Catégorie du poèle | Intermittent |
| Puisance calorifique nominale(3) | 6 kW |
| Fonctionnement porte fermée uniquement | |
| Type de raccordement | horizontal ou vertical |
| Température moyenne des fumées | 309 °C |
| Rendiment | 76 % |
| Taux de CO (13% O2) | 0,15 % |
| Taux de CO2 | 8,8 % |
| Taux de poussières | 57 g/Nm3 |
| Combustibles | bois de chauffage |
| Taille des bùches | 25 / 33 cm |
| Charge horsaire nominale | 2,2 kg |
| Intervalle de rechargement | 1 h |
| Combustible de remplacement | lignite |
| Combustibles interdits | tous les autres dont charbons et dérivés |
| Débit massique des fumées | 7,5 g/s |
| Diamètre nominal départ des fumées | 150 mm |
| Caracteristiques du conduit de fumées | |
| - Dimensions minimales du boisseau | 20 x20 cm |
| - Ø mini tubage ou conduit métallique isolé | 150 mm |
| - Hauteur mini du conduit au dessus de l'appareil | 4 m |
| - Ventilation du local | 1 dm2 |
| Dépression (10 Pa = 1 mm CE) | |
| - Allure nominale | 12 Pa ± 2 Pa |
| - Allure réduite (mini admissible) | 6 Pa ± 1 Pa |
| - Maxi admissible | 20 Pa |
| - Poids net (brut + 18 kg) | 102 kg / 121 kg |
| Plaque signalétique | au dos de l'appareil |
| - Main froide | oui |
| - Obturator supérieur | oui |
| Option | |
| - Adaptateur de tirage | AT15 |
OTTAWA 2011
3. INSTALLATION
3.1 DÉFINITION
Appareil de chauffage au bois destiné à être installé à proximité d'un mur, peut être déplaced sans travaux annexes. Le raccordement au conduit de fumées se fait au moyen de conduit de raccordement marqué CE, en tôle émaillée ou en acier inoxydable. Le raccordement se fera sur un conduit de fumées individuel.
3.2 DISTANCES D'INSTALLATION (FIG. 3.1)
Quelle que soit l'orientation du raccordement (horizontal ou vertical), un écart conforme au schéma 3.1 doit être respecté entre le mur et les cotés et l'arrête de l'appareil.Respecter une distance minimale de 3× le diamètre entre le conduit de raccordement et le mur d'adossement.
3.3 MISE EN PLACE DE L'APPAREIL
L'appareil doit être installé sur un sol de capacité portante suffisante. Si la construction existante n'est pas satisfaisante, il faut réaliser les travaux nécessaires pour s'assurer que le sol supporte le poids de l'appareil (par ex. pose d'une plaque de répartition de charge). Installer le poèle à son emplacement définitif, lemettre à niveau. Dans la zone de chargement, nous recommendans la pose d'un carrelage (par exemple) pour facilititer l'entretien. Retirer tous les accessoires, cales et documents posés dans le poèle et le cendrier (selon modele).
3.4 INSTALLATION DES DÉFLECTEURS (FIG. 3.2)
Déflecteur de fumée en vermiculite. Élement important des performances de l'appareil, le défecteur permetla récapération des suies lors du ramonage. À la livraison, le défecteur est monté dans l'appareil. Avant la mise en service du poèle à bois, extraire et replacer le défecteur, pour se familiariser avec cette manipulation.
Soulever le déflecteur; l'avancer et le faire basculer.
Déposer le déflecteur.
Orienter en biais le deflecteur et le sortir du foyer.
Remonter le déflecteur position d'origine.
3.5 RACCORDEMENT
ENTRÉE D'AIR
Prise d'air raccordée à l'extérieur
Une buse de raccordement extérieur 120 est montée d'origine à l'arrière du poèle (Rep A. Fig. 3.3). L'objet est de ne pas prendre l'air de combustion dans la pierce, mais à l'extérieur. Ceci augmente le rendement de l'installation. De plus, la combustion n'est pas perturbée par la VMC ou une hotte aspirante.
Raccorder la buse à l'extérieur (avec une gaine alu flexible, de 2 m maximum, sinon l'arrivée d'air peut être insuffisante), face aux vents dominants. Si une grille est utilisée maintainir une section libre minimale de 0,25dm^2 . L'arrivée d'air ne doit pas risquer d'être obturée.
Prise d'air extérieur non raccordée
Si le raccordement de la buse à l'extérieur est impossible une prise d'air frais extérieur supplémentaire positionné face aux vents dominants est nécessaire au bon fonctionnement de la combustion, surtout si l'habitat est fortement isolé et/ou équipé d'un système mécanique de ventilation (V.M.C.). Elle doit avoir une section libre d'ouverture minimale de: 1 dm². Ne pas faire fonctionner le poèle si une hotte d'évacuation est en service.
CONDUIT DE FUMÉES
Traiter avec vigilance et attention ce point de l'installation.
Le raccordement de cet apparéil sur un conduit collectif est interdit.
Si le conduit existe: le faire ramoner mécaniquement (hérisson),
- faire vérifier sa classification, son état (stabilité, étanchéité, compatibilité des matériaux, section...) par un fumiste compétent.
Si le conduit n'est pas compatible (ancien, fissure, fortement encrassé):
- adressé-vous à un spécialiste pour sa remise en état suivant les règlementations en vigueur.
TUYAUX DE RACCORDEMENT
Utiliser des conduits T450 (minimum), émailés ou inox 316 (disponible chez votre revendeur), sans réduction sur leur parcours.
Le raccordement au conduit doit être dans la piece où est installé l'appareil. Ménager un accès pour le ramonage et le nettoyage du conduit de raccordement.
Le tuyau ne dépassera pas à l'intérieur du conduit et les emmanchements seront démontables et étanches.
Eviter une trop longue partie horizontale avant le conduit. Si celle-ci est inévitable, lui donner une pente ascendante de 5 cm par mètre.
OTTAWA 2011
3.6 INVERSION DU RACCORDEMENT
A la livraison, la buse est montée dessus. En fonction du type de conduit existant, la buse peut également être installée à l'arrière de l'appareil. Pour inverser l'orientation de la buse d'évacuation:
Soulever et retirer le dessus du poèle.

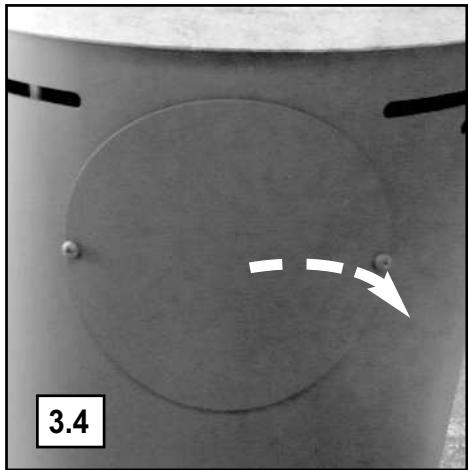

Démonter le tampon extérieur (2 vis) (cf. fig. 3.4).
Oter les 2 vis fixant la buse et les 2 vis fixant le tampon interieur (cf. fig. 3.5 et fig. 3.6).
Vérifier la position des joints puis inverser la buse et le tampon interieur.
Reposer le dessus du poèle.
Raccorder le poèle.
OTTAWA 2011
4. UTILISATION
ATTENTION
- Ce poèle à bois est destiné à fonctionner porte fermée. La porte doit rester fermée en permanence en dehors du chargement.
- Si la niche sous le poèle sert de réserve de bois, ne jamais l'obturer totallyment.
- Laisser un espace de 5 cm minimum entre le fond du poèle et le dessus des bùches.
- Pour éviter tout risque de brûlure, ne pas toucher l'appareil et utiliser la main froide pour manipuler les différentes commandes.
- Le rayonnement calorifique au travers de la vitrocéramique impose l'éloignement de toute matière pouvant être déteriorée par la chaleur (mobilier, papier peint, boiseries,...). Une distance de 2 m évitera tout risque.
4.1. COMBUSTIBLES
4.1.1. Bois
Brûler exclusivement du bois de chauffage, en bûches, séché à l'air (2 à 3 ans de stockage sous abri ventilé) de 15 à 20 % d'humidité maximum.
- Préférer les feuillus durs (bouleau, charme, hêtre...),
- Eviter les feuillus tendres (tilleul, marronnier, saule, peuplier)
- Proscribe absolument les résineux (pin, sapin...) en usage permanent, ainsi que les bois de récapération traités (traverses de chemin de fer, chutes de menuiserie...) et les déchets domestiques (végétaux ou plastiques).
- Ne jamais faire de flambées par brassées de petit bois, caisses, buchettes ou sarments qui provoquent des surchauffes brutes.
4.1.2. Lignite
En association ou non avec le bois, la briquette de lignite est un combustible utilisable en allure réduite. Disposer les briquettes en une couche sur un lit de braises, en se limitant à la surface de la grille.
ATTENTION! L'utilisation même occasionnelle du charbon ou tous dérivés du charbon est formellement interdite. Cet appeareil ne doit pas être utilisé pour brûler des déchets domestiques!
| Légende Fig 4.1 |
| A | Commande d'air primaire |
| Air primaire | fermé - pousser ouvert - tirer |
| B | Commande d'air secondaire et d'air de vitre |
| Air secondaire | fermé - pousser ouvert - tirer |
4.2. TIRAGE
La dépression à chaud du conduit de fumées du foyer ne doit jamais excéder 20 Pa. Si le tirage est supérieur, installer un moderator de tirage. Consulter votre revendeur afin d'effectuer une mesure du tirage lors de l'installation du foyer. La présence d'une ventilation mécanique contrôle (VMC) peut influencer le tirage, jusqu'à l'inverser. Pour cette raison, l'extracteur doit être en marche lors de la mesure de tirage. En présence d'une VMC, une prise d'air frais extérieur ouverte lors de l'utilisation du foyer est indispensable.
4.3. PREMIER ALLUMAGE
- Enlever les étiquettes autocollantes (sauf signalétique), les éventuels cartons de blocage et s'assurer qu'il ne reste rien dans le dendrier.
- Commencer par un feu léger puis, par paliers, augmenter la charge. Cette mise en température progressive permet la dilatation lente des matériaux et leur stabilisation. Un dégagement de fumées et d'odeurs, dues à la peinture de presentation, s'estompera avec le temps. Procéder ainsi pendant quelques jours avant utilisation normale. Ouvrir les fenêtrespendant les premières mises en température.
Au cours de la première chauffe vérifier la dépression conformément au tableau des caractéristiques, régler éventuelles le régulateur.
TAB. 4
Important:
Utiliser la main froide pour manipuler les commandes.
La commande A ouvre / ferme l'alimentation en air primaire.
| Commande | allumage | nominal | mini |
| A - air primaire | tirée | tirée | poussée |
| B - air secondaire | tirée | tirée | poussée |
OTTAWA 2011
4.4. FONCTIONNEMENT
4.4.1. Allumage
Etaler du papier froissé sur la grille, poser dessus du petit bois et du bois de petite section. Positionner les commandes conformément au tableau 4 (allumage). Allumer le combustible, fermer la porte de chargement et attendre la formation de braises. Lorsque le feu a bien pris, charger etmettre les commandes en position "allure nominale" (tableau 4). Il est préferable de charger en plusieurs fois只为 que de manière excessive.
A l'allumage, un "bouchon" thermique du conduit de fumée peut se former. Celui-ci doit être rechauffé progressivement avant d'obtenir le tirage normal.
ATTENTION! Ne jamais utiliser d'essence, d'alcool ni de fioul...
4.4.2. RechargeMENT
Recharger le poèle quand il n'y a plus qu'un bon lit de braises et que les flammes ont disparu. Ouvrir lentement la porte (avec la main froide) afin d'éviter des refoulements de fumée ou des chutes de braises. Recharger, refermer la porte. Il est préféable de charger en plusieurs fois只不过 que de manière excessive. Disposer la charge de bois只不过 vers le fond du foyer, pour éviter les chutes de braises.
Deux bùches de bois de chauffage (environ 2,5 kg par heures) suffisent à atteindre l'allure normale.
Attention: le revêtement interieur en vermiculite est fragile, déposer les bùches dans le foyer sans heurter les parois.
4.5. ALLURE NOMINALE
- Régler les commandes conformément au tableau 4.
- L'intensité du feu est déterminée par la quantité de combustible.
- Le bon fonctionnement du poèle dépend de l'alimentation suffisante en air frais.
4.6. FONCTIONNEMENT EN MI-SAISON
Eviter de fonctionner à allure réduite pendant de longues périodes. La température des fumées n'est pas suffisante, et celles-ci ne peuvent pas être evacuées avant leur condensation dans le conduit peuvent pas être evacuées avant leur condensation dans le conduit.
4.7. EN CAS D'INCIDENT
En cas d'incident dans l'habitation (feu de cheminée, départ de feu dans l'habitation, vents très violents,..), fermer rapidement la porte de chargement et fermer toutes les commandes du poèle. Ne pas verser d'eau sur le foyer; avertir les pompiers.
5. ENTRETIEN
5.1 DÉCENDRAGE
Garder l'accès libre pour le nettoyage de l'appareil et du conduit. Attendre que l'appareil soit refroidi.
- Nettoyer la grille foyere.
- Vider régulierement le cendrier. L'amas de cendres limite l'arrivee d'air sous la grille, risque d'entraîner sa déformation et perturbe la combustion.
- Replacer le dendrier avant le chargement.
5.2 ENTRETIEN DES ÉLÉMENTS DE FAÇADE
Pour nettoyer le poèle, ne pas utiliser d'eau, de solvant ou de produit abrasif (meme légèrement) mais uniquement un chiffon doux et sec.
5.3 NETTOYAGE DE LA VITRE
Nettoyer le vitrage à froid, à l'aide d'un chiffon humide, trempe dans de la cende de bois.
Le système de balayage d'air permet de conserver la vitre la plus propre possible. Toutefois un léger noircissement peut apparaître dans certaines zones de la vitre en fonctionnement normal. Au ralenti, le nettoyage de la vitre est moins efficace.
5.4 RAMONAGE OBLIGATOIRE
La législation prévoit 2 ramonages par an (dont un pendant la période de chauffage) effectués avec un moyen mécanique (hérisson). Conserver les documents justificatifs du ramonage renseignés par l'entreprise ayant effectué les travaux de ramonage.
Après le ramonage du conduit, replacer le défecteur de fumée.
Avant toute nouvelle utilisation du poèle, vérifier que tous les éléments sont bien en place.
5.5 ENTRETIEN ANNUEL
Après chaque saisson de chauffe, effectuer un nettoyage complet du poèle et vérifier le bon fonctionnement de toutes les parties mobiles de l'appareil Remarque : un élément de parement fissuré ne génne pas le fonctionnement de l'appareil.
6. SERVICE APRES-VENTE
Votre appeareil comporte un certain nombre de pieces d'usure dont l'état est à vérifier lors de l'entretien annuel. Notre revendeur est à même de vous fournir les pieces de rechange nécessaires.
Pour toute demande de renseignements ou de pieces détachées, indiquer la référence et le numéro de série de l'appareil figurant sur la plaquette signalétique. N'utiliser que des pieces de rechange d'origine du fabricant.
