MODE D'EMPLOI CATALOGUE 2006 TURBO TRONIC
Notre vision de la mesure et son partenariat
| Fonction | Page | ||||||||||||||||||||||||||||||||||
| 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 17 | 18 | 19 | 20 | 23 | 24 | 25 | 26 | 27 | 28 | 29 | 31 | 32 | 33 | 34 | 35 | 37 | 38 | 39 | 40 | 41 | ||||
| Analyse harmonique | x | x | |||||||||||||||||||||||||||||||||
| Capacité | x | x | x | x | x | x | x | x | x | x | |||||||||||||||||||||||||
| Champ électromagnétique | x | ||||||||||||||||||||||||||||||||||
| Conductivité | x | ||||||||||||||||||||||||||||||||||
| Continuité | x | x | x | x | x | x | x | x | x | x | x | x | x | x | |||||||||||||||||||||
| Cos phi | x | x | x | x | x | ||||||||||||||||||||||||||||||
| Courant CA | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | |||||||||||||||
| Courant CC | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | ||||||||||||||||||||
| Courant de court-circuit | x | x | x | x | |||||||||||||||||||||||||||||||
| Courant de défaut | x | x | |||||||||||||||||||||||||||||||||
| Courant de fuite | x | x | x | x | |||||||||||||||||||||||||||||||

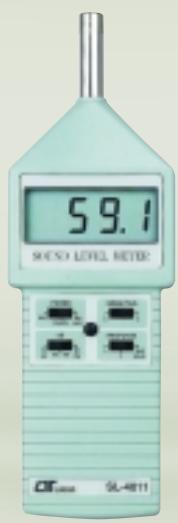

| Décibel | x | ||||||||||||||||||||||||||||||||||

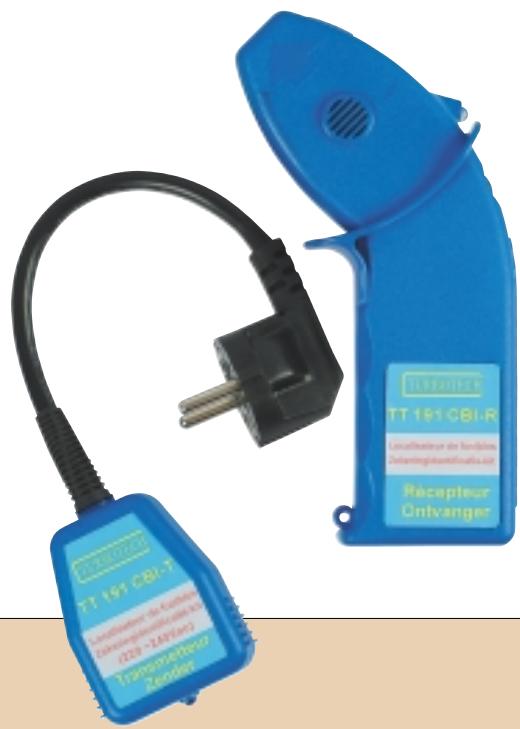

| Décteur de cables | x | x | |||||||||||||||||||||||||||||||||

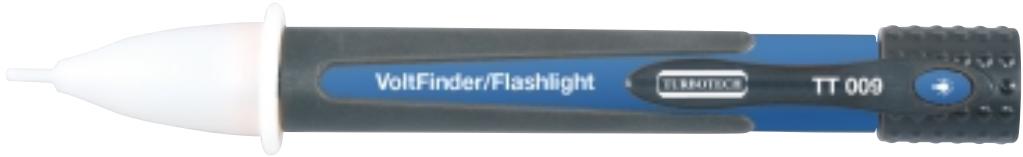

| Détection de tension | x | x | x | ||||||||||||||||||||||||||||||||
| Différentiel | x | x | x | x | |||||||||||||||||||||||||||||||
| Energie / Puissance | x | x | x | x | x | ||||||||||||||||||||||||||||||
| Fréquence | x | x | x | x | x | x | x | x | x | x | x | x | x | ||||||||||||||||||||||
| Humidité | x | ||||||||||||||||||||||||||||||||||
| Impédance de boucle et de ligne | x | x | x | x | |||||||||||||||||||||||||||||||
| Induction | x | ||||||||||||||||||||||||||||||||||
| Intensité de lumière | x | ||||||||||||||||||||||||||||||||||
| Isolement | x | x | x | x | x | x | x | x | |||||||||||||||||||||||||||
| Longueur de câbles | x | x | |||||||||||||||||||||||||||||||||
| Réseaux informatiques et téléphoniques | x | x | |||||||||||||||||||||||||||||||||
| Résistance | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | |||||||||||||||||
| Rotation de phases | x | x | x | x | |||||||||||||||||||||||||||||||
| Tachymétrie | x | ||||||||||||||||||||||||||||||||||
| Température | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | ||||||||||||||||||
| Tension CA | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | ||||||||
| Tension CC | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | |||||||||||||
| Tension de contact | x | x | x | x | |||||||||||||||||||||||||||||||
| Terre | x | x | x | x | x | ||||||||||||||||||||||||||||||
| Test piles | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | ||||||||||||
| Vitesse de l'air | x | x | x | x | x | x | x | x | |||||||||||||||||||||||||||
Sommaire
4 KYORITSU
5 Mesureurs d'isolement
6 Mesureurs d'isolement
7 Mesureurs d'isolement

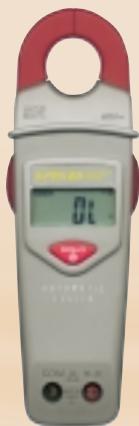

8 Pinces ampereimetriques CA
9 Pinceas amperemetriques CA/CC

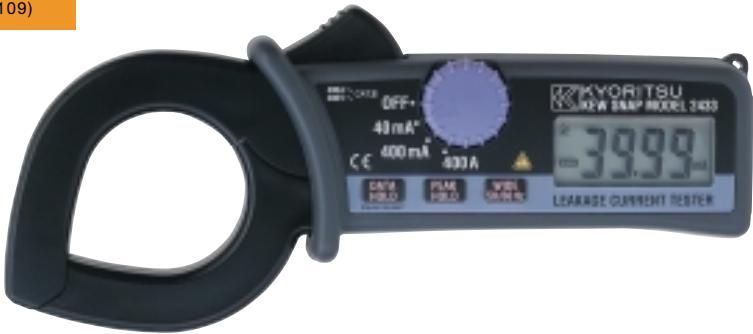

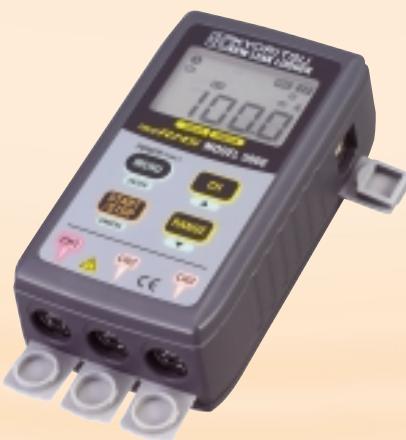

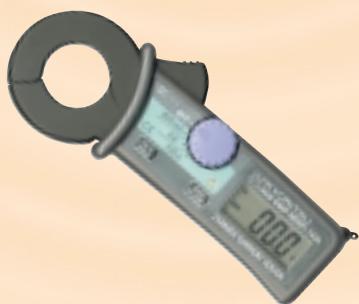

10 Pinces et enregistrur de courant de fuite

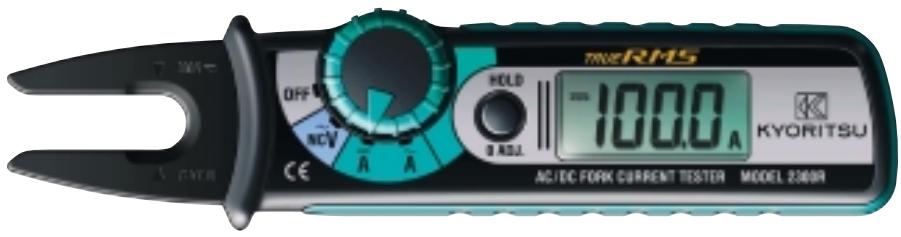

11 Mini-princes amperemetriques ^+ indicateur de rotation de phases

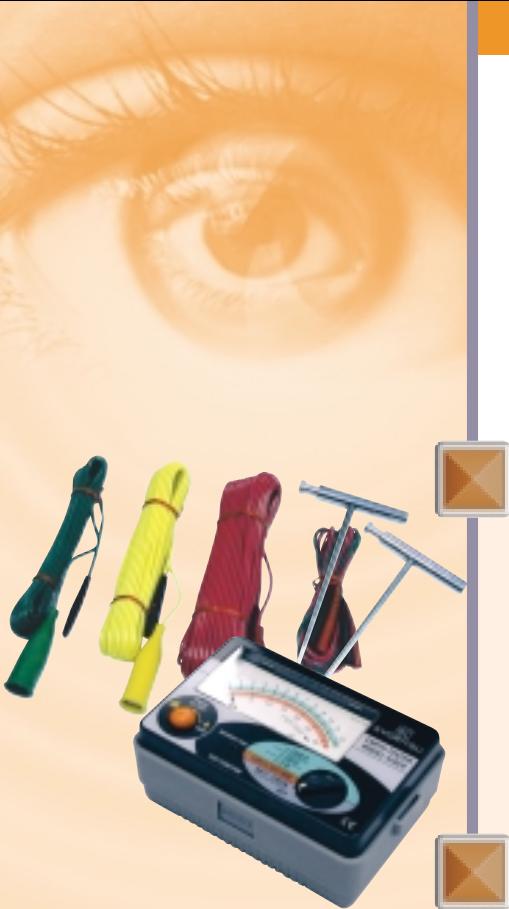

12 Mesureurs de terre, de courant de court-circuit et de différentiels

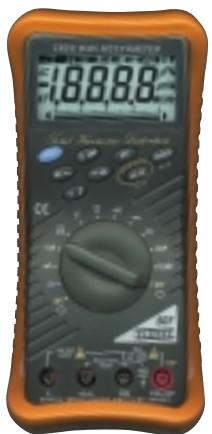

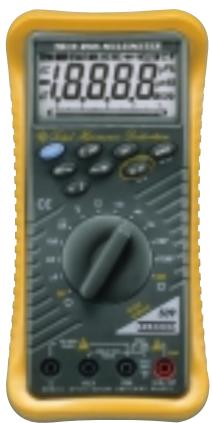

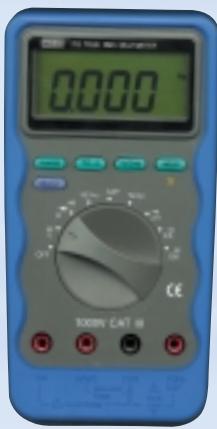

13 Multimètres

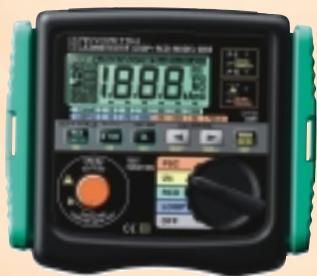

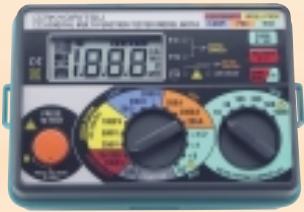

14 Appareils multifonctions

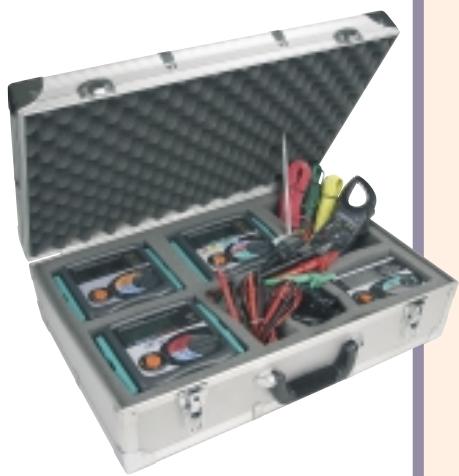

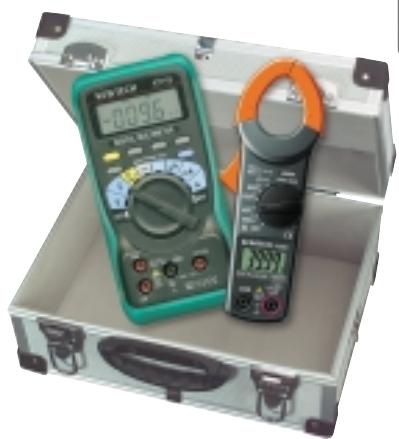

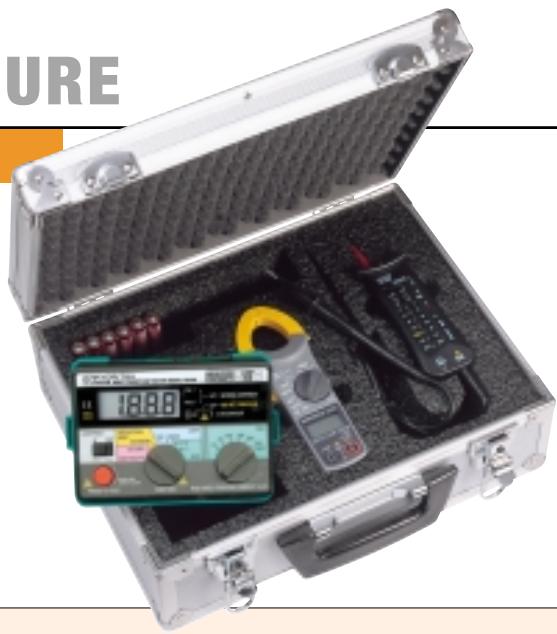

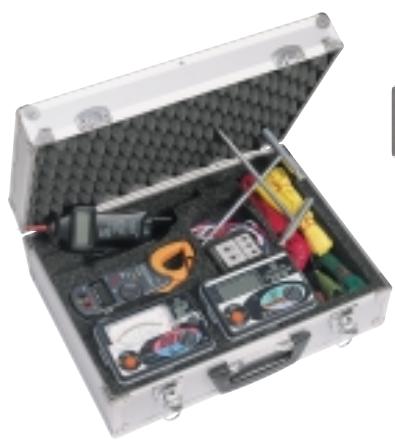

15 Les valises de mesure
16 METREL

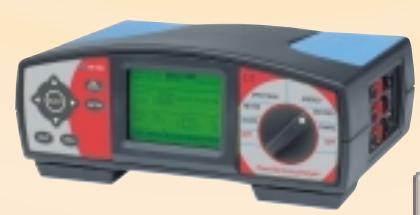

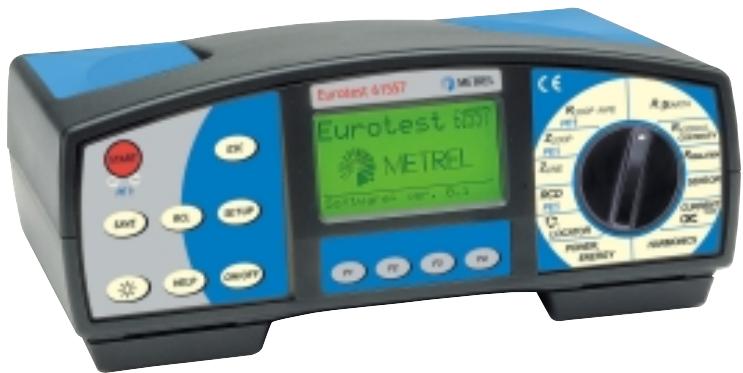

17 Appareils multifonctions

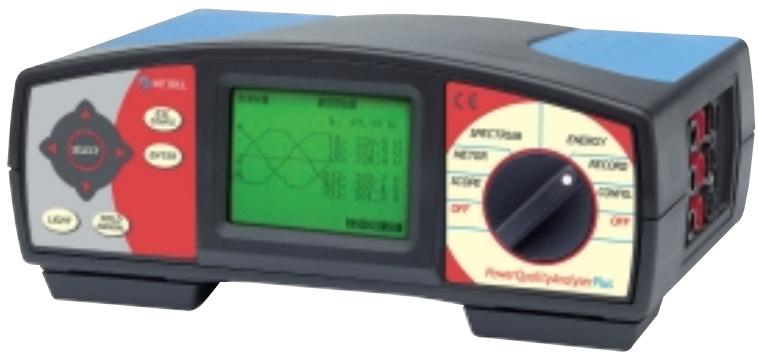

18 Analyse de la qualite du reseau
19 Testeurs d'isolement, testeurs de machines et d'appareillage electrique

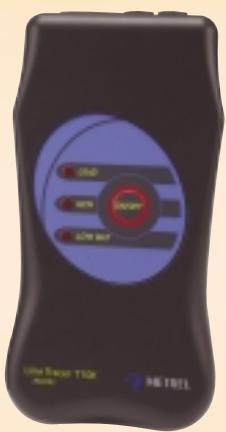

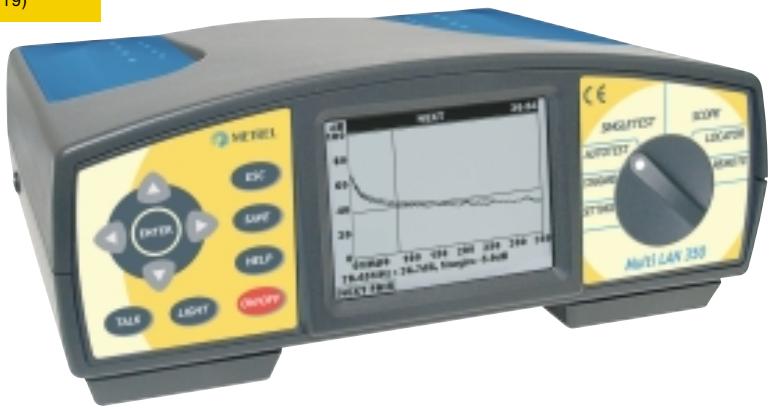

20 Testeurs LAN
21 Accessoires

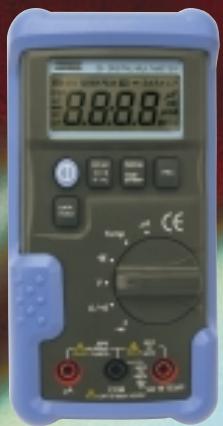

22 FINEST

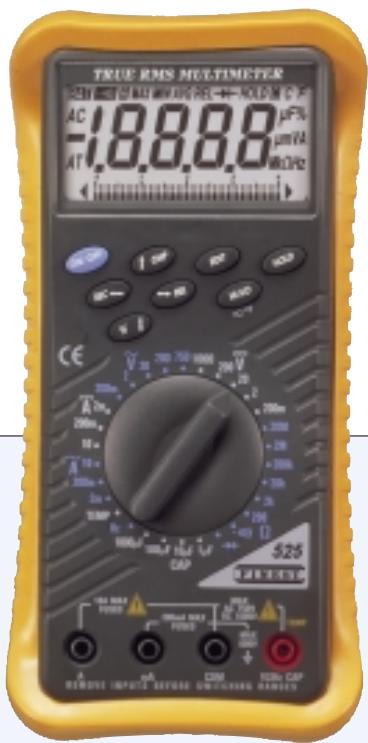

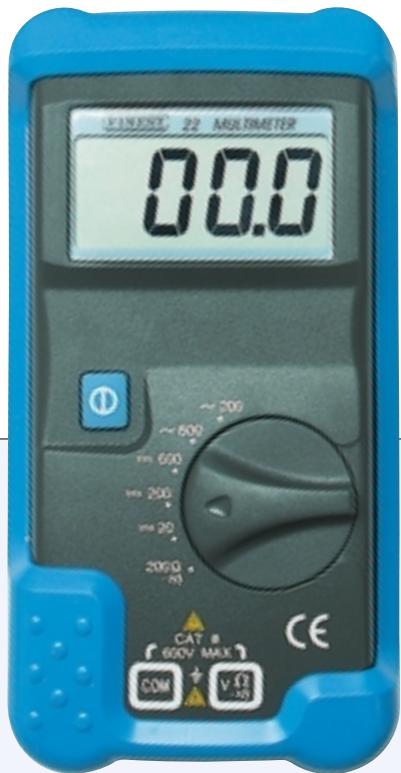

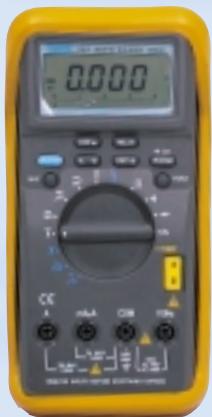

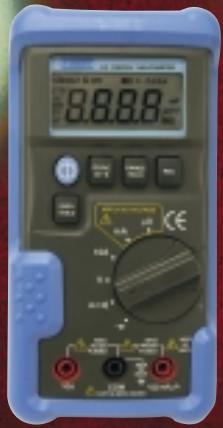

23 Multimètres compacts
24 Multimètres série 200
25 Multimètres série 500
26 Multimètres série 700

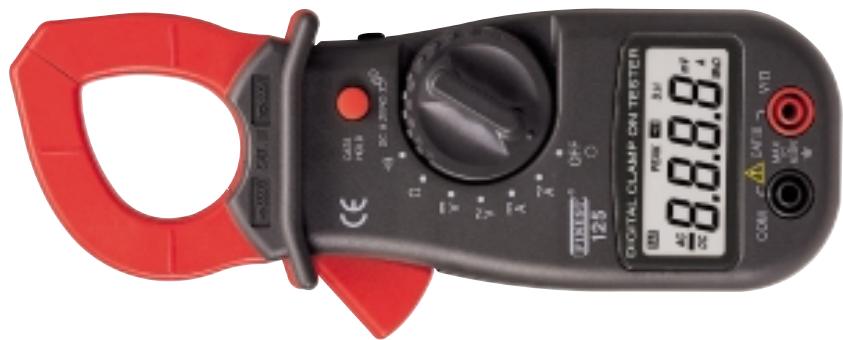

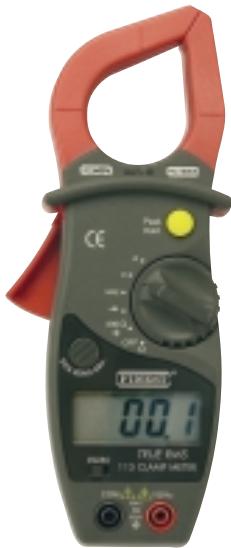

27 Pinces amperemetriques
28 Divers
29 Divers
30 LUTRON

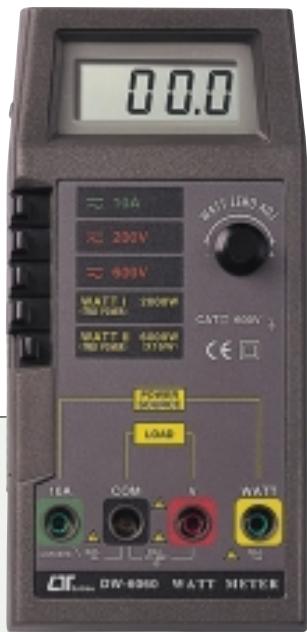

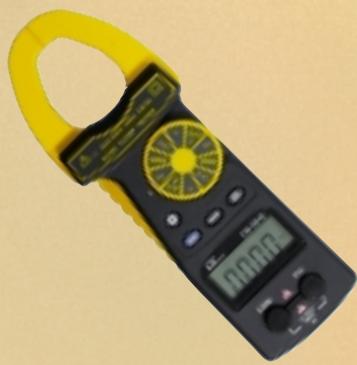

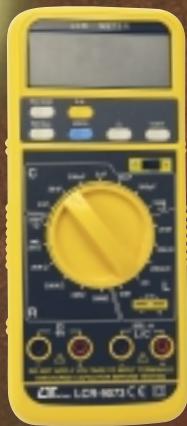

31 Pinces amperemetriques - LCR-metre - wattmetre

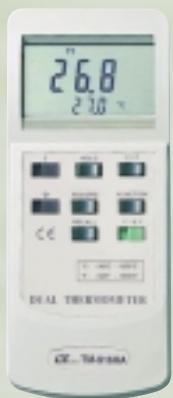

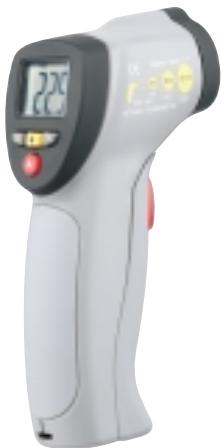

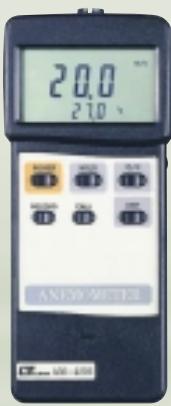

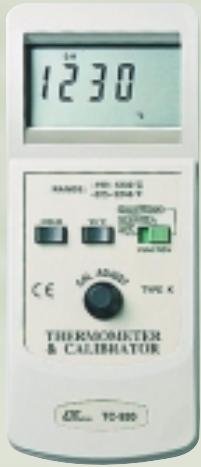

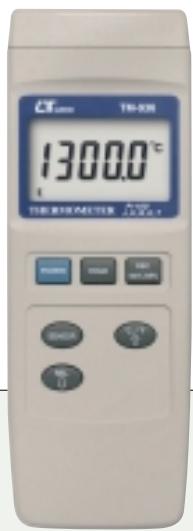

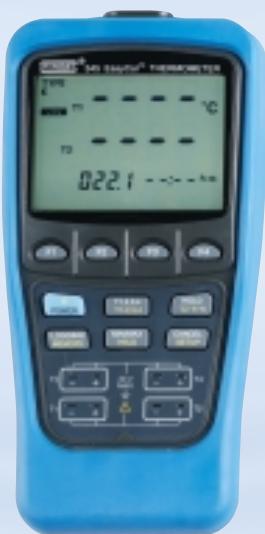

32 Thermomètres - luxmètres - anémomètre

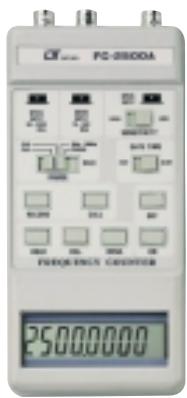

33 Tachymètres - humidimètres - fréquencemètre
34 Divers
35 Adaptateurs
36 TURBOTECH

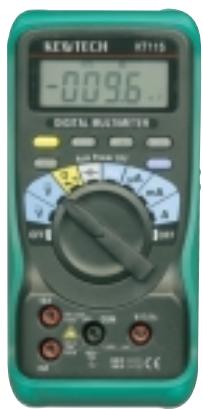

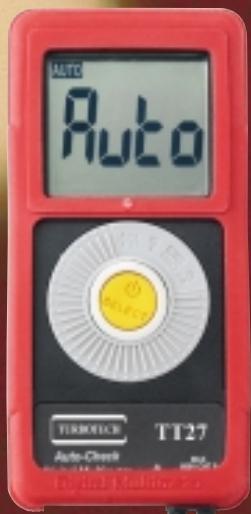

37 Multimètres
38 Pinces amperemetriques
39 Divers

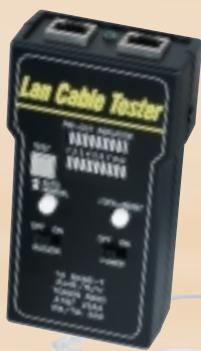

40 Testeurs de reseaux
41 Testeurs d'isolement et de tension

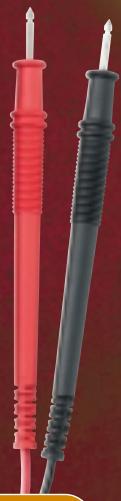

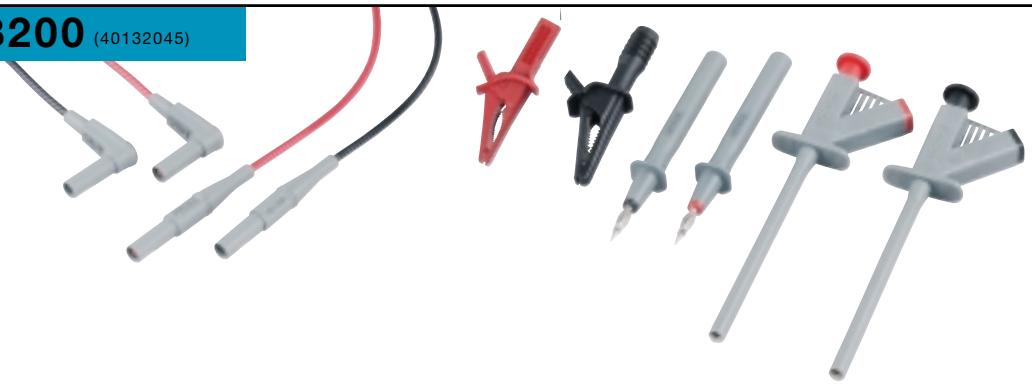

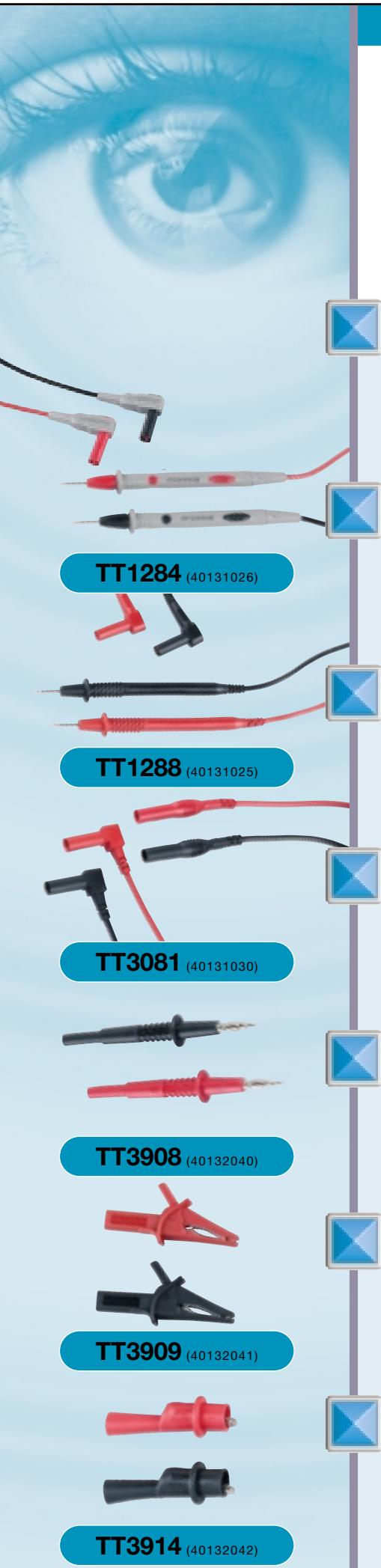

42 CORDONS DE MESURE
ET ACCESSORIES
NOTRE PARTENARIAT
AVEC LA DISTRIBUTION ÉLECTRIQUE.
50 années de représentation exclusive
avec le premier fabricant japonais
d'instrumentation portable.
Deux générations nous unissant
pour vous servir.

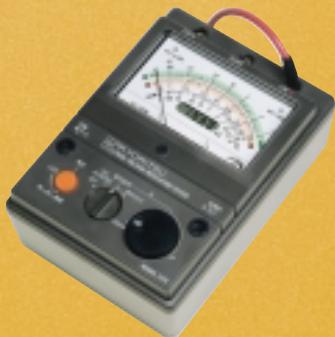

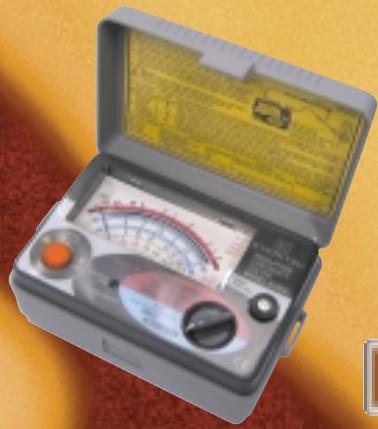

K 3132A
(20060256)

K 3131A
(20060255)


K 3123 (20070251)

K 3124
(20070252)

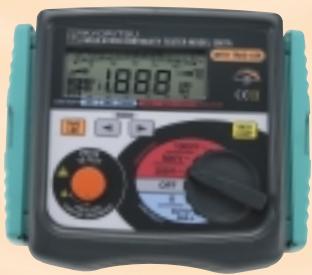

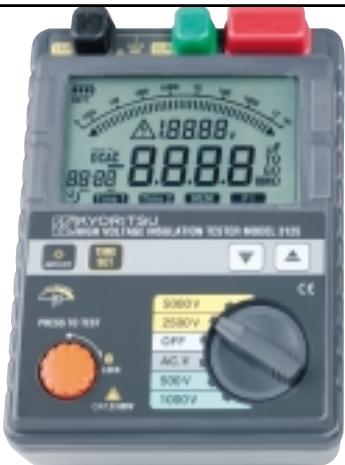

K 3125 (20070153)

ACCESSIONS
POUR K 3131A/K 3132A
Cordons de mesure avec etui (K 7122)
Fusibles (F500mA/600V) x2 (K 8923)
■ Piles: 8 x LR6
Sangle
POUR K 3121/K 3122/K 3123
Cordons de mesure (K 7058)
Coffret derangement (K 9039)
■ Sonde coudee (K 8019-option)
Piles: 8 x LR6
POUR K 3124
Cordon de raccordement pour enregistrur (K 7082)
Cordon pour chargeur de batteries (K 7083)
Cordons de raccordement à la terre ou au blindage du cable (K 7084)
Chargeur de batteries (K 8080)
Coffret derangement (K 9069)
Batteries Ni-Cd: 8 x 1.2V
POURK3125
Piles: 8 × R14 (1.5V)
Coffret derangement (K 9124)
Jeu de cordons de mesure (K 7164)
Sonde de ligne (K 7165)
Cordon de terre (K 7166)
Cordon de compensation pour courants de fuite superficielle (K 7167)
Adaptateur pour sortie d'enregistreur 1mvCC/μA (K 8302 - option)
Sonde coudee (K 8019 - option)
Sonde de ligne avec pince crocodile (K7168 - option)
DESCRIPTION
| K3131A/K3132A | K3121 | K3122 | K3123 | K3124 | K3125 | |
| Degré de protection (IP 54) | x | |||||
| Indication de tension | K3132A | |||||
| Continuité (courant de test 200mA) | x | |||||
| Décharge automatique du circuit | x | x | x | x | x | x |
| Afficheur éclairé | K3131A | x | ||||
| Deux échelles de couleurs différentes avec indication LED | x | x | x | x | ||
| Timer - indication hora | x | |||||
| Analogue | x | x | x | x | x | x |
| Numérique | x |
SPECIFICATIONS
| K3131A/K3132A | K3121 | K3122 | K3123 | K3124 | K3125 | ||||
| Tension de test | 250 / 500 / 1000V | 2500V | 5000V | 5000V | 10000V | 1k ~10kV régliable | 1000V | 500 / 1000 / 2500 / 5000V | |
| Gamma de mesure primaire | 0.1~10MΩ/0.2~20MΩ/0.4~40MΩ | 0.1~50GΩ | 0.2~100GΩ | 0.2~100GΩ | 0.4~200GΩ | 0.05~50GΩ | 1~100MΩ | 100 MΩ-200MΩ | |
| (5%) | (5%) | (10%) | (5% + 3) | ||||||
| Gamma de mesure secondaire | 0~100MΩ/200MΩ/400MΩ | 0~2GΩ/100GΩ | 0~5GΩ/200GΩ | 5GΩ/200GΩ | 10GΩ/400GΩ | 1.6GΩ/100GΩ | 100MΩ | 0.1-.1TΩ | |
| Autre gamme de mesure | (10%) | (1%) | (20% >100GΩ) | ||||||
| Continuité | 0,1~2Ω/20Ω | 0.1~3Ω/500Ω | |||||||
| Tension de sortie Courant de test | 3%) | ||||||||
| 4-9V CC | 4.1V CC | ||||||||
| 200mA | 210mA | ||||||||
| Tension | 0~600 VCA | 600 VCA/CC | |||||||
| (5%) | (2% + 3) | ||||||||
| Dimensions | K3131A | 182 x 167 x 89 mm | 200 x 140 x 80 mm | 200 x 140 x 80 mm | 205 x 152 x 94 mm | ||||
| K3132A | 106 x 160 x 72 mm | ||||||||
| Poids | 860 g | 560 g | 1 kg | 1.5 kg | 1.8 kg | ||||
| Cat. | Cat. III300V | Cat. III300V | Cat. III 600V | ||||||

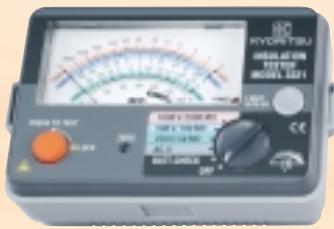

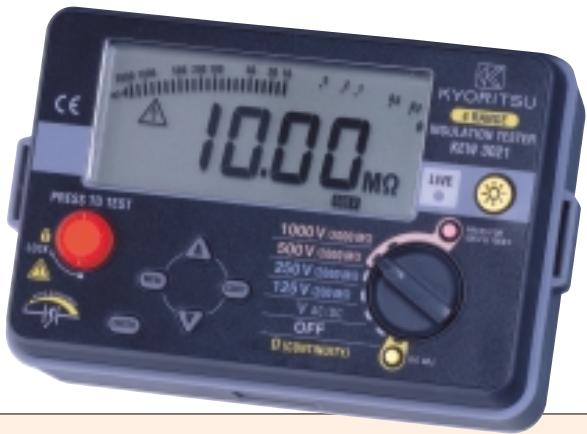

K 3021 (20060357)


K 3007A (20060154)

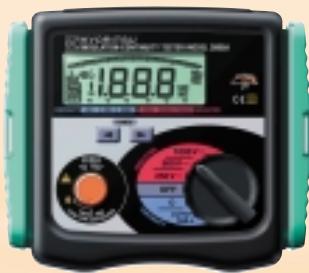

K 3005A (20060153)

K 3321A (20070276)
ACCESSIONS
POUR K 3005A/K 3007A
Cordons de mesure avec etui (K 7122)
Fusibles (F500mA/600V) x2 (K8923)
Piles: 8 x LR6
Sangle
POUR K 3321A/K 3322A/K 3323A
Cordons de mesure avec bouton de commande (K 7076)
Etui (K 9089)
Piles: 6 x LR6
Rallonge pour sonde (K 8017)
Cordon de raccordement pour cable blindé avec K 3321A (K 7081)
■ Sonde extensible (K 7115 - option)
POUR K 3021/K 3022/K 3023
Cordons de mesure avec bouton de commande, pince crocodile, sonde d'extension, etui pour cet ensemble (K 7150)
Sangle (K 9121)
Piles: 6 x LR6
DESCRIPTION
| K3005A/K3007A | K3321A | K3322A | K3323A | K3021 | K3022 | K3023 | |
| IP 54 | x | ||||||
| IP 40 | x | x | x | ||||
| Indication de tension | x | x | x | x | x | x | x |
| Décharge automatique du circuit | x | x | x | x | x | x | x |
| Courant de test pour continuité 200mA | x | x | x | x | |||
| Afficheur éclairé | (unicquement K 3007A) | x | x | x | x | x | x |
| Cordons de mesure avec bouton de commande | x | x | x | x | x | x | |
| Mémoire jusqu'à 99TTYes | x | x | x | ||||
| Compensation des cordons | x | ||||||
| Analogue | x | x | x | x | x | x | x |
| Numérique | x | x | x | x |
SPECIFICATIONS
| K3005A/K3007A | K3321A | K3322A | K3323A | K3021 | K3022 | K3023 | |
| Tension de test | 250 / 500 / 1000V | 250 / 500 / 1000V | 125 / 250 / 500V | 25 / 50 / 100V | 125 / 250 / 500 / 1000V | 50 / 100 / 250 / 500V | 100 / 250 / 500 / 1000V |
| (20%) | |||||||
| Gamma de mesure primaire | 0-20MΩ/200MΩ0-2000MΩ | 0.05-20MΩ/50MΩ/1000MΩ | 0.02-10MΩ/20MΩ/50MΩ | 0.01-5MΩ/5MΩ/10MΩ | 0.1-10MΩ/20MΩ/50 MΩ/1000MΩ | 0.1-5MΩ/10MΩ/20MΩ/50MΩ | 0.1-10MΩ/20MΩ/50 MΩ/1000MΩ |
| (1.5%+5) (10%+3) | (5%) | (2%+6) | (2%+6) | (2%+6) | |||
| Gamma de mesure secondaire | 20-50MΩ/100MΩ/2000MΩ | 10-20MΩ/50MΩ/100MΩ | 5-10MΩ/10MΩ/20MΩ | 4-200MΩ/2000MΩ | 4-200MΩ/2000MΩ | 4-200MΩ/2000MΩ | |
| (10%) | |||||||
| Continuité | 0-20Ω / 0-2000Ω | 40.00Ω/400Ω | |||||
| (1.5%+5) (1.5%+3) | (2%+8) | ||||||
| Courant de test | 200mA | 200mA | |||||
| Tension | 0-600VCA | 0-600VCA | 0-600VCA | 0-300VCA | 720V CA/CC | ||
| (5%+3) | (3%) | (3%+6) | |||||
| Dimensions | 185 x 167 x 89 mm | 105 x 158 x 70mm | 105 x 158 x 70mm | ||||
| Poids | 990 g | 520 g | 500 g | ||||
| Cat. | Cat. III 300V | Cat. III 600V - Cat. II 1000V | Cat. III 600V | ||||

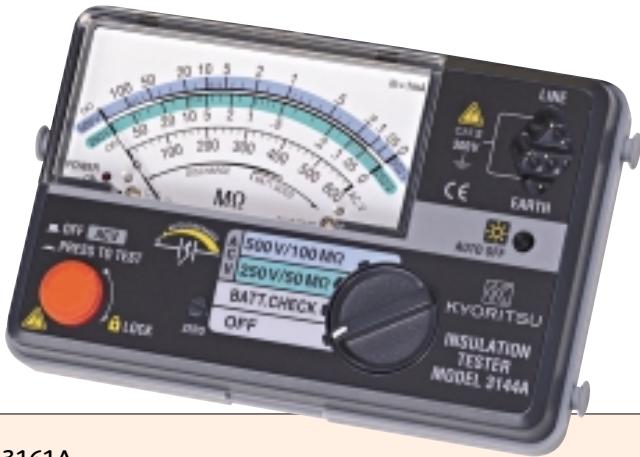

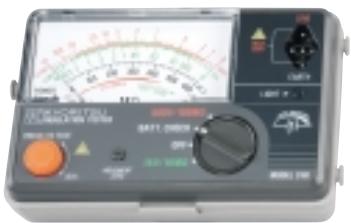

K 3144A (20070270)

ACCESSIONS
POUR K 3144A/K 3145A/K 3146A/K 3161A
Cordons de mesure avec commande à distance (K 7139)
Etui pour cordons de mesure
■ Piles: 4 x LR6
Sangle
■ Sonde d'extension (K 7116 - option)
Sonde coudee (K 8016 - option)
POUR K 3315/K 3316
Cordons de mesure avec bouton de commande (K 7103)
Etui pour cordons de mesure
■ Piles: 6 x LR6
■ Sonde d'extension (K 8017)
Cordon de raccordement pour cable blinde avec K 3315 (K 7081)
■ Sonde d'extension (K 7115 - option)
■ Sonde coudee (K 8016 - option)
Etui (K 9089 - option)

K 3161A (20070273)
DESCRIPTION
| K 3144A | K 3145A | K 3146A | K 3161A | K 3315 | K 3316 | |
| Testeur mini et léger (340g) | x | x | x | x | ||
| Indication de tension | x | x | x | x | x | x |
| Décharge automatique du circuit | x | x | x | x | ||
| Afficheur éclairé | x | x | x | x | x | |
| Cordons de mesure avec bouton de commande | x | x | x | x | x | x |
| Analogique | x | x | x | x | x | x |

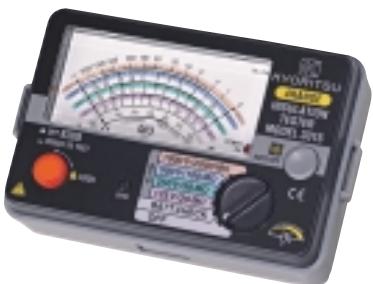

K 3315 (20070274)
SPECIFICATIONS
| K 3144A | K 3145A | K 3146A | K 3161A | K 3315 | K 3316 | |
| Tension de test | 250 / 500V | 125 / 250V | 50 / 125V | 15 / 500V | 125 / 250 / 500 / 1000V | 50 / 125 / 250 / 500V |
| Gamma de mesure primaire | 0.05-20MΩ/0.1-50MΩ | 0.02-10MΩ/0.05-20MΩ | 0.01-5MΩ/0.02-10MΩ | 0.005-2MΩ/0.1-50MΩ | 0.02-10MΩ/0.05-20MΩ/0.1-50 MΩ/2-1000MΩ | 0.0-5MΩ/0.02-10MΩ/0.05-20 MΩ/0.1-50MΩ |
| (5%) | ||||||
| Gamma de mesure secondaire | 20-50MΩ/50-100MΩ | 10-20MΩ/20-50MΩ | 5-10MΩ/10-20MΩ | 2-10MΩ/50-100MΩ | 10-20MΩ/20-50 MΩ/50-100 MΩ/100-2000MΩ | 5-10MΩ/10-20 MΩ/20-50 MΩ/50-100MΩ |
| (10%) | ||||||
| Tension | 0-600VCA | 0-300VCA | 0-600VCA | |||
| (3%) | ||||||
| Dimensions | 90 x 137 x 40 mm | 105 x 158 x 70 mm | ||||
| Poids | 340 g | 520 g | ||||
| Cat. | Cat. III 300V - Cat. II 600V | Cat. III 600V - Cat. II 1000V | ||||

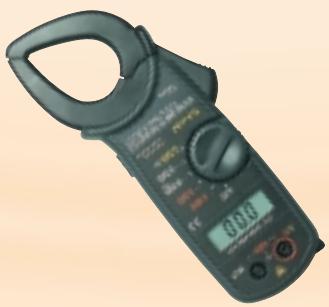

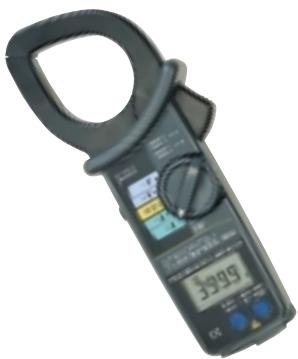

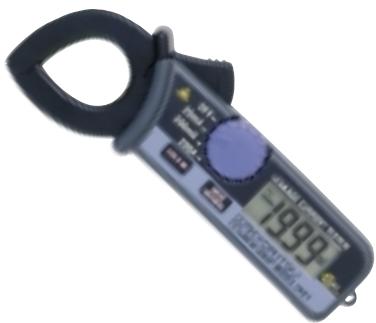

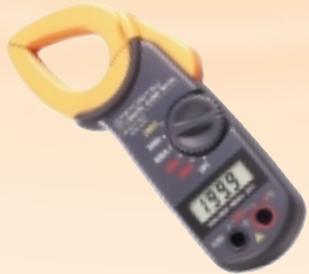

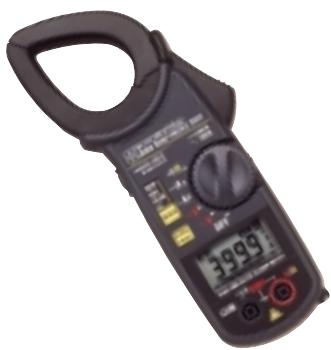

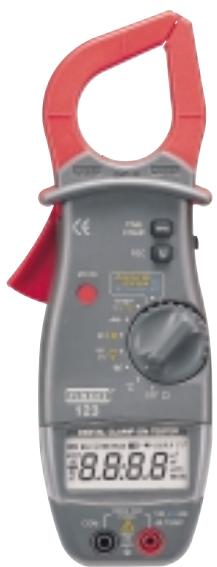

K 2002PA (20030130)

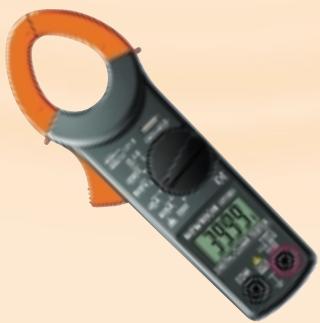

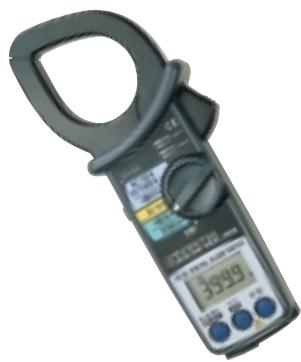

K 2608A (20030244)
ACCESSIONS
| KT200 | K2017/K2027 | K2007A | K2002PA | K2002R | K2608A | |
| Cordons de mesure | K7066 | K7066 | K7066 | K7107 | K7107 | K7066 |
| Etui | non | K9079 | K9097 | K9094 | K9094 | K9052 |
| Piles | 2 x LR03 | 1 x 6F22 | 2x LR03 | 2 x LR44 | 2 x LR44 | 1 x LR6 |
| Fiche pour enregistrreur | K8201 | K8201 | ||||
| Sonde T° | K7060 |
OPTIONS
Multitran K8008

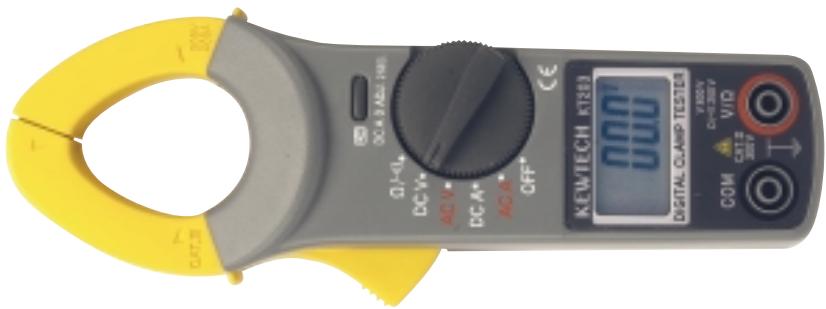

KT 200 (20030103)
DESCRIPTION
| KT 200 | K2017 | K2027 | K2007A | K2002PA | K2002R | K2608A | |
| Mâchoire en forme de goutte d'eau | x | x | x | x | x | ||
| Sauvegarde de l'affichage | x | x | x | x | x | x | |
| Analagogue | x | ||||||
| Valeur efficace vraie | x | x | |||||
| Valeur de pointe 10ms | x | x | |||||
| Mise en vue automatique | x | x | x | x | x |

K 2017 (20030136)
SPECIFICATIONS
| KT 200 | K2017 | K2027 | K2007A | K2002PA | K2002R | K2608A | |
| Courant alternatif | 0.01~400A | 0.1~200A/0~600A | 0.1~600A | 0.1~600A | 0.1~2000A | 0.1~2000A | 0.1~300A |
| (2%+6) | (1.5%+4) (1%+3) | (1.5%+4) CF<3 | (1.5%+4) | (1%+3)<1500A<3% | (1%+3)<1500A<3% | (3%) | |
| Tension alternative | 0.1~600V | 0.1~600V | 0.1~600V | 0.1~750V | 0.01~750V | 0.01~750V | 1~600V |
| (2%+5) | (1%+2) | (1%+2) CF<3 | (1.2%+3) | (1.2%+3) | (1.2%+3) | (3%) | |
| Tension continue | 0.1V~600V | 0.01~1000V | 0.01~1000V | 1~60V | |||
| (1.5%+5) | (1%+2) | (1%+2) | (3%) | ||||
| Résistance | 0.1~4000Ω | 0.1~200Ω | 0~200Ω | 0.1~4kΩ | 0.1~400kΩ | 0.1~400kΩ | 1~10kΩ |
| (2%+5) | (1.2%+2) | (1.2%+4) | (1.5%+2) | (1.5%+2) | (1.5%+2) | (2%) | |
| Diamètre du conducteur | 30 mm | 33 mm | 33 mm | 33 mm | 54.5 mm | 54.5 mm | 33 mm |
| Température | -20°C ~ +150°C | ||||||
| 5°C pour 0~100°C / 10°C autres gannes | |||||||
| Dimensions | 184 x 44 x 27 mm | 208 x 91 x 40 mm | 208 x 91 x 40mm | 195 x 78 x 36mm | 247 x 105 x 49 mm | 247 x 105 x 49 mm | 193 x 78 x 39 mm |
| Poids | 190 g | 400 g | 400 g | 260 g | 470 g | 470 g | 135 g |
| Sortie | 400A - 0.1~400mVCC 2000A - 0.1~200mVCC | 400A - 0.1~400mVCC 2000A - 0.1~200mVCC | |||||
| (1.5%+5) < 150mV < 3.5% | (1.5%+5) < 150mV < 3.5% | ||||||
| Cat. | Cat. III 300V | Cat. III 600V | Cat. III 600V | Cat. III 300V - Cat. II 300V - Cat. I 1000V | Cat. III 600V - Cat. II 1000V | Cat. III 600V - Cat. II 1000V | Cat. III 300V |

K 2027 (20030142)
KT203 (20030104)

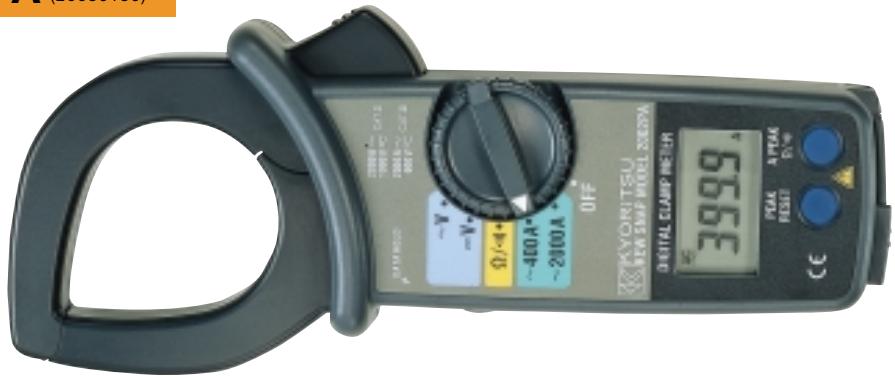

K 2003A (20030131)

K 2009A (20030135)

K 2037 (20030143)

ACCESSIONS
| KT 203 | K2003A | K2009A | K2037 | |
| Cordons de mesure | K7066 | K7107 | K7107 | K7066 |
| Etui | K9094 | K9094 | K9079 | |
| Fiche pour enregistrreur | K8201 | K8201 | ||
| Piles | 2 x LR03 | 2 x R6 | 1 x 6F22 | 1 x 6F22 |
| OPTIONS | ||||
| Multitran | K8008 | K8008 | K8008 | K8008 |
| Cordon de raccordement pour enregistrure | K7014 | K7014 | ||
| Energizer (transfo de courant) | K8021 | |||
DESCRIPTION
| KT 203 | K2003A | K2009A | K2037 | |
| Mâchoire en forme de goutte | x | x | x | |
| Valeur efficace vraie | x | x | ||
| Valeur de pointe | x | x | ||
| Valeur maximale | x | |||
| Mesure de fréquence | x | x | ||
| Valeur moyenne | x | x | x | |
| Sauvegarde de l'affichage | x | x | x | x |
| Sortie (pour enregistrreur de données) | x | x | ||
| Continuité | x | x | x | x |
SPECIFICATIONS
| KT 203 | K 2003A | K 2009A | K 2037 | |
| Courant alternatif | 0.01~10A/0.1~400A | 0.1~2000A | 0.1~2000A | 0.1~600A |
| (3%+8)(3.5%+6)<300A<4%+6) | (1.5%+2)<1700A< (3%+2) | (1.5%+2)<1700A< (3.5)% | (1.5%+5) | |
| Courant continu | 0.01~40A/0.1~400A | 0~400A/0~2000A | 0.1~2000A | 0.1~1000A |
| (3%+8)(3.5%+6)<300A<4%+6) | (1.5%+2) | (1.5%+2) | (1%+5) | |
| Tension alternative | 0.1~600V | 0.1~750V | 0.1~750V | 0.01~600V |
| (2%+5) | (1.5%+2) | (1.5%+3) | (1.5%+5) | |
| Tension continue | 0.1~600V | 0~400V/0~1000V | 0.01~1000V | 0.01~600V |
| (1.5%+5) | (1%+2) | (1%+2) | (1%+5) | |
| Résistance | 0.1Ω~4000Ω | 0~400Ω/0~4000Ω | 0.1~4000Ω | 0.1~4000Ω |
| (2%+5) | (1.5%+2) | (1.5%+2) | (1%+5) | |
| Fréquence | 10~4000Hz | 10~3000Hz | ||
| (1.5%+5) | (1.5%+5) | |||
| Ouverture mâchoire | 30 mm | 55 mm | 55 mm | 33 mm |
| Dimensions | 187 x 68.5 x 38.5 mm | 250 x 105 x 49 mm | 250 x 105 x 49 mm | 208 x 91 x 40 mm |
| Poids | 200 g | 530 g | 540 g | 450 g |
| Tension de sortie | 400A - 0~400mVCC2000A - 0~200mVCC | 400A - 0~400mVCC2000A - 0~200mVCC | ||
| Cat. | Cat. III 300V | Cat. III 600V - Cat. II 1000V | Cat. III 600V | |

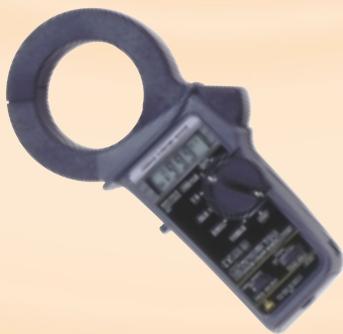

K 2433R (20040109)

ACCESSIONS

K 2434 (20040108)

K 2413F (20040138)

K 5001 (20580101)
Etui pour K2413F (K9064)
Etui pour K2432/K2433/K2433R/K2434 (K9052)
Piles: K2413F 1 x 6F22;
autres modèles 2 x RO3
OPTIONS
Cable de raccordement pour K2413F (K7073)
Multi-Tran (K8008 adaptateur pour jeu de barres)*
*ne pas utiliser pour des mesures de courant de fuite et pour K2413F
DESCRIPTION
| K2413 F | K2432 | K2433 | K2433R | K2434 | |
| Sauvegarde de l'affichage | x | x | x | x | x |
| Valeur de pointe 10ms | x | x | x | ||
| Valeur efficace vraie | x | ||||
| Mise en vue automatique pour la sauvégarde des piles | x | x | x | x | |
| Sélecteur de fréquences pour éviter l'influence des harmoniques | x | x | x | x | x |
| Tension de sortie pour enregistrer ou oscilloscope | x |
SPECIFICATIONS
| K 2413 F | K 2432 | K 2433 | K 2433R | K 2434 | |
| Gamme | 0,1mA~200mA | 0,001mA~4mA | 0,01mA~40mA | 0,01mA~40mA | 0,1mA~400mA |
| 1mA~2/20A | 0,01mA~40mA | 0,1mA~400mA | 0,1mA~400mA | 1mA~4A | |
| 0,1A~200A/1000A | 0,1A~100A | 0,1A~400A | 0,1A~400A | 0,1A~100A | |
| (1,5%+2) (2%+2)<500A<5,5%) | (1%+5)<80A<5(%) | (1%+5)<350A<2(%) | (1%+5)<350A<2(%) | (2%+4) | |
| Temps de réponse | ± 1 sec | ± 2 sec | |||
| Ouverture mâchoire | 68 mm | 40 mm | 28 mm | ||
| Enregistrement de créées | 10/100ms | 10ms | |||
| Influence d'un conducteur de 15mm avec un courant de 100A | 10mA | 2mA | 10mA | 20mA | |
| Dimensions | 250 x 130 x 50 mm | 185 x 81 x 32 mm | 169 x 75 x 40 mm | ||
| Poids | 570 g | 290 g | 270 g | 220 g | |
| Sortie CA ou CC | 0-200mV | ||||
| Cat. | Cat. III 300V | ||||
K 500I ENREGISTREUR ACCESSOIRES & DESCRIPTION
DESCRIPTION
K5001
Enregistreur
3 canaux
4 méthodes d'enregistrement
Valeur efficace vraie
■ Indication de pile faible
Mémoire permanente
60.000 emplacements de mémoire
Communication avec pc
ACCESSOIRES
■ Piles: LR6 x 6
Logiciel (CD)
Cable USB
Aimant pour fixer l'instrument
OPTIONS
Pince amperemetrique K8143 1000mA (68mm)
Pince amperemetrique K8142 1000mA (40mm)
Pince amperemetrique K8141 1000mA (24mm)
Mallette rigide K9119
SPECIFICATIONS
| Gamme | Précision | ||
| Mesures | 100mA | 0 - 99.9mA | ±1.0%±5(50/60Hz) |
| 1000mA | 0 - 999mA | ||
| Précision(avec senseur) | 100mA | 0 - 99.9mA | ±2.0%±10(50/60Hz) |
| 1000mA | 0 - 999mA | ±2.0%±6(50/60Hz) | |
| Système de mesure | Approche successive | ||
| Entrée | Tension CA (CA100mV/A) | ||
| Méthode de mesure | Valeur efficace vraie | ||
| Intervalle de mesure | 1,2,5,10,15,20,30 sec. / 1,2,5,10,15,20,30,60min. | ||
| Période max. de mesure continue | Environ 40 jours (température ambiente) en mode d'enregistrement d' événements | ||
| Résistance d'isolement | 50MΩ / 1000V | ||
| Dimensions | 111 x 60 x 42 mm | ||
| Poids | Envviron 315g (avec piles) | ||
| Cat. | CAT.III 300V | ||

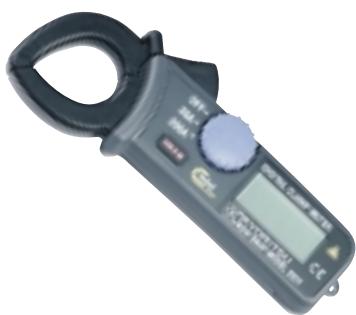

K 2300R (20030146)


K 2031 (20030101)

K 2431 (20040107)

K 8030 (20110467)

K 8031 (20110568)
ACCESSIONS
Multitran K8004/K8008 (pas pour K2300R)
Energizer K8021 (pas pour K2300R)
DESCRIPTION
| K2031 | K2033 | K2300R | K2431 | |
| Mâchoire en forme de goutte d'eau | x | x | x | |
| Mâchoire ouverte | x | |||
| Sauvegarde de l'affichage | x | x | x | x |
| Sélecteur de fréquences | x | |||
| Valeur efficace vraie | x | |||
| Remise à zéro | x | x | ||
| Indication de tension sans contact | x | |||
| Mise en voille automatique | x | x | x | x |
SPECIFICATIONS
| K2031 | K2033 | K2300R | K2431 | |
| Courant alternatif | 0.01~20A/0.1~200A | 0.01~40A/0.1~300A | 0 ~100A | 0.01~20mA/0.1~200mA/0.1~200A |
| (2%+5) | (1%+4) (1.5%+4)<200A<3.5%) | 2% + 5 (50-60Hz) | (2%+4)<100A<5%+4) | |
| Courant continu | 0.01~40A/0.1~300A | 0 ~ +100A | ||
| (1%+4) (1.5%+4)<200A<3%) | 2% + 5 | |||
| Détection de tension sans contact (NCV) | Symbole HI clignotant + bip sonore | |||
| Temps de réponse | ± 1 sec | ± 2 sec | ± 2 sec | |
| Ouverture mâchoire | 24 mm | 24 mm | 10 mm | 24 mm |
| Dimensions | 147 x 58.5 x 26 mm | 147 x 59 x 25 mm | 161 x 40 x 30 mm | 149 x 60 x 26 mm |
| Poids | 100 g | 100 g | 110 g | 120 g |
| Cat. | Cat. III 300V | |||

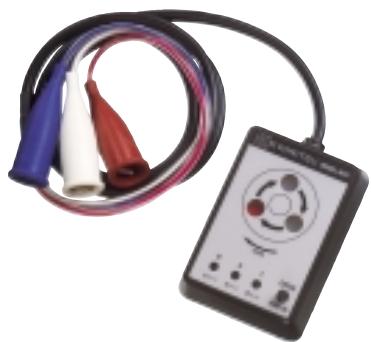

K8030/K8031 INDICATEUR DE ROTATION DE PHASES
SPECIFICATIONS
| K8030 | K8031 | |
| Tension de fonctionnement | 200-480V CA | 110-600 V CA |
| Gamage de fréquence | 20-400 Hz | 50 Hz / 60 Hz |
| Indication | numérique, LED, signal sonore | analogique, disque rotatif, LED |
| Dimensions | 82 x 59 x23 mm | 106 x 75 x 40 mm |
| Poids | 200 g | 350 g |
| Cat. | Cat.III 300V | Cat. III 600V |
ACCESSIONS
Etui K9029

K 4102A (20050276)

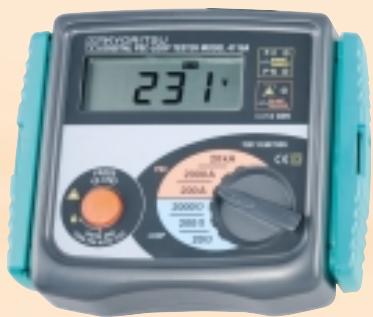

K 4118A (20080175)

K 5406A (20090164)

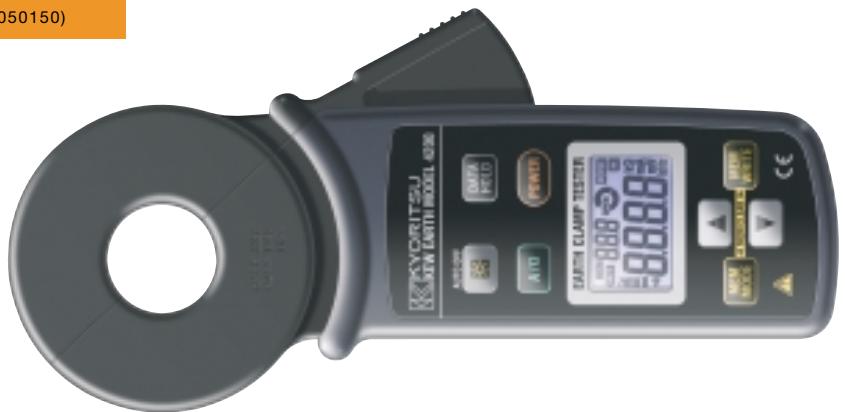

K 4200 (20050150)
ACCESSIONS
| K4102A | K4105A | K4118A/K4120A | K5406A | K4200 | |
| Jeu de cordons de terre | K7095 | K7095 | |||
| Piquets de terre | K8032 | K8032 | |||
| Jeu de cordons pour mesure simplifiée | K7127 | K7127 | |||
| Cordon de mesure avec fiche coulée | K7125 | K7125 | |||
| Cordon avec pince crocodile | K7121 | K7121 (option) | |||
| Etui pour accessoires | oui | oui | oui | oui | K9128 |
| Sangle | oui | oui | oui | oui | oui |
| Piles | 6 x LR6 | 6 x LR6 | 4 x LR6 | ||
| Résistance d'étalonnage | K8304 |
DESCRIPTION
| K4102A | K4105A | K4118A/K4120A | K5406A | K4200 | |
| Affichage numérique | x | x | x | x | |
| Mesure de résistance de terre simplifiée | x | x | |||
| Mesure de tension de terre | x | x | |||
| IP54 | x | x | x | x | |
| Résistance de test des piquets de terre | x | x | |||
| Géré par microprocesseur | x | x | |||
| Sauvegarde de l'affichage + mémoire (100 mesures) | x | ||||
| Mesure de courant alternatif (valeur efficace vraie) | x | ||||
| Contrôle de courant interférènt | x | ||||
| Mesure de tension | x | ||||
| Test du câblage | x | x | |||
| Déphasage 0°/180° | x | ||||
| Test de différents CC | x | ||||
| Circuit D-Lok * | uniquem. K4120A |
- Le circuit D-Lok permet des mesures sans déclenchement du différentiel
SPECIFICATIONS
| K4102A | K4105A | K4118A/K4120A | K5406A | K4200 | |||
| Tension de terre | 0-30V | 0.1-200V | |||||
| (3% fin d'échelle) | (1%+4) | ||||||
| Résistance de terre | 0-1200Ω | 0.01-2000Ω | 0-20-200-600-1200Ω | ||||
| (3% fin d'échelle) | (2%+0.1Ω)<20Ω<2%+3) | (1-1,5-5-10% fin d'échelle) | |||||
| Temps de déclenchement du différentiel | 0-1000ms | ||||||
| (0.6%+4) | |||||||
| Réglage du courant de déclenchement | CA | x 1/2 | Autoramp | 10/20/30/200/300/500mA | |||
| x 1 | (-8%--+8%) | ||||||
| x 5 | |||||||
| CC | 10/20/30/200/300/500mA+6mA CC | ||||||
| (-10%--+10%) | |||||||
| Test autoramp | 10/20/30/200/300/500mA20%--110% du IΔn par 10% | ||||||
| (-8%--+8%) | |||||||
| Impédance de boucle | 0.01-2000Ω | ||||||
| (2%+4) | |||||||
| Courant de court-circuit | 0.1-20kA | ||||||
| Tension | 110-260 V | ||||||
| Courant alternatif (50/60Hz) | 0.00-1000 mA0.80-10.0 A8.0-30.0 A(2% + 5) | ||||||
| Dimensions | 105 x 158 x 70 mm | 105 x 158 x 70 mm | 185 x 115 x 86 mm | 185 x 115 x 86 mm | 246 x 120 x 54 mm | ||
| Poids | 600 g | 550 g | 750 g | 800 g | 780 g | ||
| Cat. | Cat. III 300V | ||||||

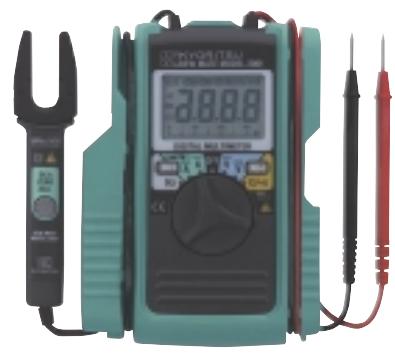

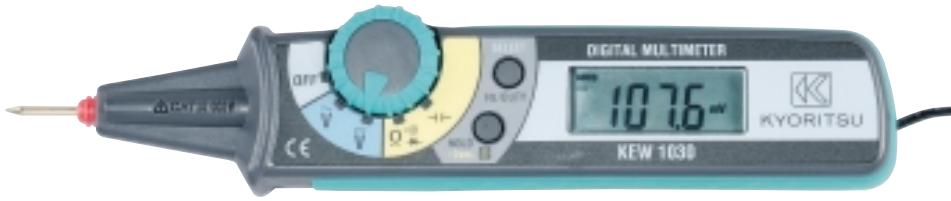

K 1030 (20010106)

K 2001 (20020105)


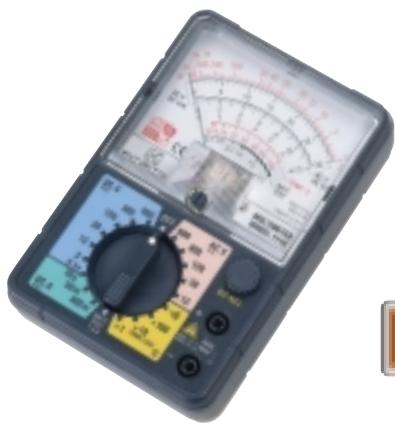

K 1110 (20010229)

KT115 (20010101)


ACCESSIONS
| K2001 | K1110 | KT115 | KT110 | K1030 | |
| Cordons de mesure | K7066 | ||||
| Fusibles 2 x F500mA/600V | K8923 | ||||
| Etui | x | K9103 | x | x | |
| Piles | 2 x LR03 | 2xLR6 | 2xLR6 | 2 x LR44 | 2 x LR44 |
| Gaine antichoc | x |
OPTIONS
Sonde de température pour K1110 (K7060)
DESCRIPTION
| K2001 | K1110 | KT 115 | KT 110 | K1030 | |
| Haute sensibilité CC 20kΩ/V | x | ||||
| Affichage analogique | x | ||||
| Pince ampèremétrique à mâchoire ouverte CA/CC | x | ||||
| 3400 points de mesure avec bargraphe | x | ||||
| 4000 points de mesure | x | x | x | ||
| Continuité | x | x | x | x | x |
| Mise en vue automatique | x | x | x | x | |
| Sauvegarde de l'affichage | x | x | x | x | |
| Sélection automatique des gAMES | x | x | x | x | |
| Valeur relative | x | ||||
| Eclairage de la pointe de touche | x | ||||
| Format de poche compact et léger | x | x |
SPECIFICATIONS
| K2001 | K1110 | KT 115 | KT110 | K1030 | ||
| Tension alternative | 0.1~600V | 1V~600V | 20~400mV/0~40V/600V | 1V~40V/600V | 4/40/400/600V | |
| (1.5%+5) | (3% fin d'échelle) | (1.6%+4) (1.3%+4) (1.6%+4) | (1.3%+5) (1.6%+5) | ±1.3%±5d(4/40V) 50/60Hz±1.6%±5(400/600V) " | ||
| Tension continue | 1mV~600V | 0.01V~600V | 1mV~400V/0~600V | 1mV~400V/600V | 400mV/4/40/400/600V | |
| (1.5%+4) | (3% fin d'échelle) | (0.6%+4) (1%+4) | (0.8%+5) (1%+5) | ±0.8%±5 400mV~400V ±1.0%±5 (600V) | ||
| Courant alternatif | 0.1~100A | 0~4000μA/10A | ||||
| (2%+5) | (2.6%+4) (2%+4) | |||||
| Courant continu | 0.1~100A | 1μA~300mA | 0~4000μA/400mA/10A | |||
| (1.5%+5) | (3% fin d'échelle) | (2%+4) (1%+4) (1.6%+4) | ||||
| Résistance | 1Ω~340kΩ/3.4MΩ/34MΩ | 1Ω~300kΩ | 1Ω~4MΩ/40MΩ | 1Ω~4MΩ/40MΩ | 400/4k/40k/400k/4M/40MΩ | |
| (1%+3) (5%+5) (15%+5) | (3% fin d'échelle) | (1%+4) (2%+4) | (1%+5) (2.5%+5) | ±1.0%±5(400~4MΩ) ±2.5%±5 (40MΩ) | ||
| Température | -20° ~ 150°C | |||||
| Capacité | 0~40nF/4μF/100μF | 1nF~200μF | 51.2n/512n/5.12u/51.2u/100uF | |||
| (3.5%+10) (3%+5) (3.5%+5) | ±3.5%±10 (40nF) ±3.5%±5 (400n~40uF) | |||||
| Fréq. | ACA | 0~10kHz | 0.01Hz~10MHz | 10Hz - 200kHz | 5/50/500/5k/50k/200kHz(Sensibilité d'entrée : plus de1.5V) 0.1~99.9%(Largeur/Cycle d'impulsion) | |
| (0.1%+1) | ||||||
| VCA | 0~300kHz | (0.1%+5) | (0.1%+5) | ±0.1%±5±2.5%±5 | ||
| (0.1%+1) | ||||||
| Test pile | 1.5V (charge 10Ω) | |||||
| Ouverture mâchoire | 10 mm | |||||
| Dimensions | 128 x 91 x 27mm | 94 x 140 x 39mm | 155 x 75 x 33mm | 107 x 54 x 10mm | 185 x 40 x 30mm | |
| Poids | 220 g | 280 g | 260 g | 70 g | 100 g | |
| Cat. | Cat. III 300V | Cat. III 300V –Cat. II 600V | Cat. III 300V | Cat. III 300V | Cat. III 600V | |

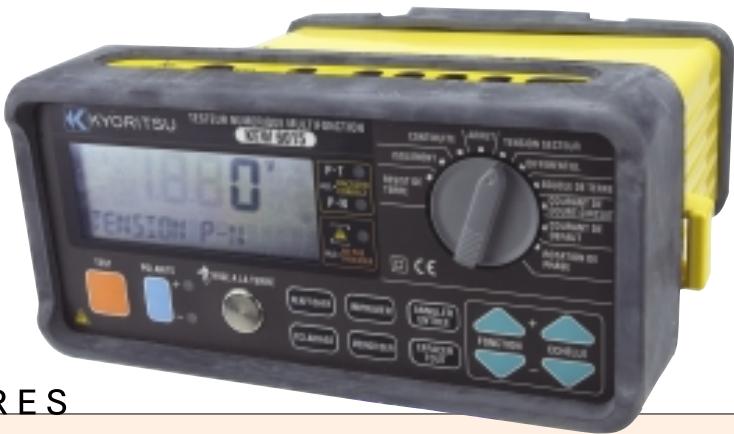

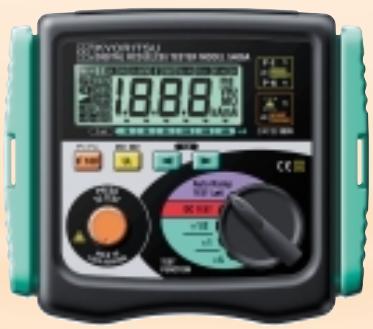

K 6015 (20100102)


K 6050 (20100106)

K 6010A (20100101)

K 6018 (20100103)

K 6011A (20100105)
| K6015 | K6010A | K6018 | K6011A | K6050 | |
| Cordons pour test d'isolement | K7025 | K7025 | K7103 | K7122 | |
| Pince crocodile | K7102 | K7102 | |||
| Pointe de touche (noire) | K7101 | ||||
| Rallonge pour pointe de touche | K8017 | ||||
| Sonde extensible | K7115 | K7133 (option) | |||
| Cordon avec fiche IEC | K7099 | KAMP 10 | KAMP 10 | K7125 | |
| Cordons pour test de boucle/courant de court-circuit/différentiel | K7098 | K7121 | |||
| Jeu de cordons pour mesure de résistance de terre + enrouleur | K7109 | K7095+ K8200 (option) | |||
| Piquets de terre | K8032 | K8032 (option) | |||
| Sonde d'équipotentialité | K7132 | K7132 | |||
| Adaptateur infrarouge | K8210 | ||||
| Trousse pour accessoires | oui | oui | K9091 (option) | oui | |
| Etui pour l'appareil | oui | ||||
| Sangle | oui | oui | oui | oui | oui |
| Câble de communication PC + logiciel | K8212 | ||||
| Piles | 8 x R6 | 8 x R6 | 8 x R6 | 8 x R6 | 8 x R6 |
| K6015 | K6010A | K6018 | K6011A | K6050 | |
| Test de continuité | x | x | x | ||
| Test d'isolement | x | x | x | x | |
| Décharge automatique | x | x | x | x | |
| Test d'impédance de boucle | x | x | x | x | |
| Test de différentiel temps ms/seau mA | x | - | x | - | x | - | x | - | |
| Test de courant de court-circuit | x | x | x | ||
| Résistance de terre | x | x | |||
| Rotation de phases | x | ||||
| Fréquence du réseau | x | ||||
| Mesure de tension | x | x | x | x | x |
| Contrôle du câblage | x | x | x | x | |
| Sauvegarde de l'affichage | x | x | x | ||
| Mémoire | x | x | |||
| Degré de protection (IP54) | x | x | x |
SPECIFICATIONS
| K6015 | K6010A | K6018 | K6011A | K6050 | |
| Test d'isolementTension de testRésistance d'isolement | 250/500/1000VCC(20%) | 500 VCC(6%) | 250/500/1000 VCC(20%) | 250/500/1000VCC(20%) | |
| 0.01MΩ-20/200/2000MΩ(2%+3)<100MΩ<5%+4) | 0.01-200MΩ(3%+3) | 0.01-2000MΩ(5%) | 0.01Ω-20/200MΩ(1.5%+3) | ||
| Résistance de terre | 0.01-20Ω / 0.1-2000Ω(2%+5) (2%+3) | 0-1200Ω(3% fin d'échelle) | |||
| Tension de terre | 0-60V AC(3% fin d'échelle) | ||||
| ContinuitéCourant de test | 0.01-2000Ω(1.5%+3) | 0.01-200Ω(3%+3) | 0.01-2000Ω(1.5%+3) | ||
| 200 mA CC | >200mA CC | >200mA CC | |||
| Test de différentielCourant de testTemps de déclenchement | 10/30/100/300/500 mAx½ x 1 x 5 autoramp | 10/30/100/300/500 mAx½ x 1 | 10/30/100/300/500 mAx½ x 1 x 5autoramp | 10/30/100/300/500 mAx½ x 1 x 5autoramp | |
| 0.1-2000 ms(2%+3) | 0.1-2000ms(3%+3) | 0.1-2000 ms(1%+3) | 0.1-1000 ms x1/2, x1(1%+3) | ||
| Impédance de boucle | 0.01Ω-2000Ω(3%+5)#230V | 0.01-200Ω(3%+8) | 0.01Ω-2000Ω(3%+4)#230V | 0.01Ω-2000Ω(3%+4)#230V | |
| Courant de court-circuit (P-N) | 1A-20kA(10%+5)#230V | 1A-20kA(10%+5)#230V | 200A-2000A-20kA(10%+5)#230V | ||
| Courant de défaut (P-E) | 1A-20kA(10%+5) | 200A-2000A-20kA(10%+5)#230V | |||
| Rotation de phases | oui | ||||
| Test de tension | 0-450V CA(2%+1) | 0-600V CA(3% fin d'échelle) | 100 - 260VBoucle 200/2000Ω,ICC 200A : 100 - 440V | ||
| Fréquence | 45.0-64.9Hz(0.5%+1) | ||||
| Dimensions | 210 x 105 x 240 mm | 175 x 115 x 86 mm | 130 x 183 x 100 mm | 130 x 183 x 100 mm | 186 x 167 x 89 mm |
| Poids | 1.924 kg | 780 g | 1000 g | 1000 g | 980 g |
| Cat. | Cat. III 300V | Cat. III 600V | Cat. III 300V | ||


KT01 (09170111)

CLASSIQUE (09170304)

SUPER-PRO (09170105)
DESCRIPTION
| Conformé à la norme EN 61557Sécurité électrique dans Les réseaux basse tension | Eco 3 | Classique | SuperPro | KT01 | KT03 |
| Partie 1: prescriptions générales | x | x | x | ||
| Partie 2: résistance d'isolement | x | x | x | ||
| Partie 3: impédance de boucle | x | x | |||
| Partie 4: conducteurs de terre et connexions équipotentielles | x | x | x | ||
| Partie 5: résistance de terre | x | x | |||
| Partie 6: différents dans les réseaux TT et TN | x | x | |||
| Partie 7: ordre de phases | x | ||||
| Mesure de courant et de tension | x | x | x | x | x |
| Test de diode | x | x | |||
| Capacité | x | x | |||
| Fréquence | x | x |
SPECIFICATIONS
| Eco 3 | Classique | Super Pro | KT01 | KT03 | |
| Tension alternative | 0.1~690V | 0.1~600V | 0.1~600V eff. | 0.02~600V | 0.02~600V |
| Tension continue | 0.1~600V | 0~600V | 0~600V | 0.01~600V | 0.01~600V |
| Courant alternatif | 0.01~400A | 0.1~600A | 0.1~600A eff. | 10μA-10A - 0.01-400 A (pince amp.) | 10μA-10A - 0.01-400 A (pince amp.) |
| Courant continu | 10μA-10A | 10μA-10A - 0.01-400 A (pince amp.) | |||
| Continuité Courant de test | 0.01~200 kΩ 200 mACC | 0.1~10kΩ 210 mA | 0.1~2kΩ 200 mA | ||
| Test d'isolement Tension de test Isolement | 500V 0~200MΩ | 250/500/1000V 0~400MΩ | 250/500/1000V 0~2000MΩ | ||
| Résistance de terre | 0~2000Ω | 0~2000Ω | |||
| Test de différentiel temps ms | 10~500mA | 10~500mA | |||
| Indicateur d'ordre de phases | oui | ||||
| Courant de court-circuit | 0~20kA | ||||
| Impédance de boucle | 20Ω~2kΩ | 0~2000Ω | |||
| Résistance | 0.1~4000Ω | 0.1~200Ω | 0.1~200Ω | 0.1~40MΩ | 0.1~40MΩ |
| Capacité | 1nF-100μF | 1nF-100μF | |||
| Fréquence | 0.01Hz-10MHz | 0.01Hz-10MHz | |||
| Modèles | DT9902 | DT9903 | K2027 | KT115 | KT115 |
| KT200 | K3132A | K4118A | KT200 | KT203 | |
| K6010A | K2017 | K4105A | |||
| K4105A | K5406A | ||||
| K8030 | K3005A |

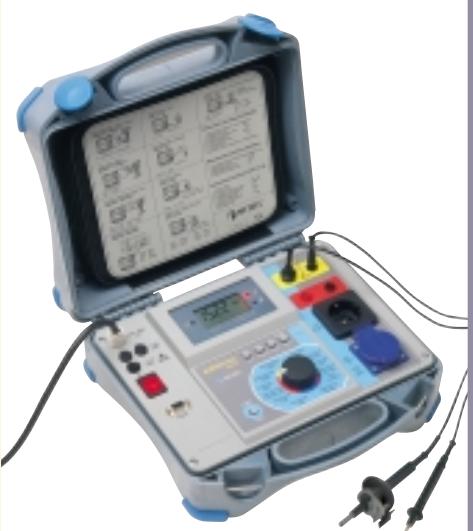

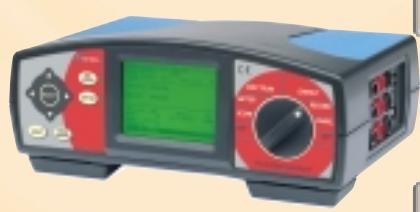

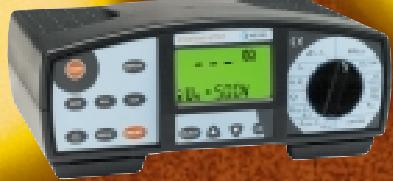

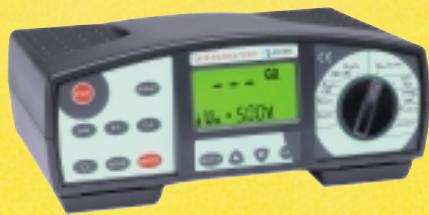

MI-2086 (25100102)

MI-2087 (25100101)

MI-2150 (25100410)

MI-2088 (25330103)

ACCESSIONS
| MI-2086 | MI-2087 | MI-2088 | MI-2150 | |
| Logiciel et cable RS 232 | x | x | x | |
| Déclaration de conformité | x | x | x | x |
| Manuel "Mesure d'installations électriques en théorie et en pratique" | x | x | x | |
| Données de contrôle à la production | x | x | x | x |
DESCRIPTION
| Conformé à la norme EN 61557Sécurité électrique dans les réseaux basse tension | MI-2086Eurotest | MI-2087Instaltest | MI-2088Testeur terre/isolem. | MI-2150Installcheck |
| Partie 1: prescriptions générales | x | x | x | x |
| Partie 2: résistance d'isolement | x | x | x | x |
| Partie 3: impédance de boucle | x | x | x | |
| Partie 4: conducteurs de terre et connexions équipontielles | x | x | x | |
| Partie 5: résistance de terre | (option) | x | ||
| Partie 6: différents dans les réseaux TT et TN | x | x | x | |
| Partie 7: séquence de phases | x | x | x |
SPECIFICATIONS
| MI-2086 | MI-2087 | MI-2088 | MI-2150 | |||
| Test d'isolement | 50/100/250V0,001~200MΩ | 500/1000V0,1~1000MΩ | IdemMI-2086 | 50~250V0,001~199,9MΩ | 250~1000V1~29,9GΩ | 500V0,6~1,2MΩ |
| (2%+2) | (2%+2) | (±0,2MΩ) | ||||
| Continuité des conducteurs de terre | 0,01 ~ 2000Ω>200 mA | IdemMI-2086 | 0,00~1999Ω>200 mA | |||
| (2%+2) | (2%+2) | |||||
| Résistance de terre | 0,01Ω ~ 20kΩ | 0,01 ~ 20kΩ | ||||
| (2%+3) | (2%+3) | |||||
| Test de différentiel Courant de déclenchementTemps de déclenchement | 10/30/100/300/500/1000mA | IdemMI-2086 | 30/100/300/500mA | |||
| 0 ~ 300ms (3ms) 0 ~ 500ms (3ms)(0,2 -1,1) lAN | 0,3s of 0,04s(5x1ΔN) | |||||
| Tension de contact | 0,00 ~ 9,99V10,0 ~ 100V | IdemMI-2086 | 25V ou lΔN±5V | |||
| (-0/+10)%+0,2V & (-0/+10)% | ||||||
| Impédance de boucle Courant de court-circuit | 0,01 ~ 2000Ω (2%+3) | |||||
| 0,06A ~ 24,4kA | ||||||
| Résistance de boucle Courant de court-circuit | 0,01~2000Ω (5%+5) | 1,5Ω ±0,3Ω | ||||
| 0,06A~24,4kA | ||||||
| Impédance de ligne Courant de court-circuit | 0,01 ~ 2000Ω (2%+3) | |||||
| 0,06 ~ 42,4kA | ||||||
| Résistance de ligne Courant de court-circuit | 0,01~2000Ω (5%+5) | 1,5Ω ±0,3Ω | ||||
| 0,06A~42,2kA | ||||||
| Boucle terre/neutre Résistance de terre et courant de court-circuit | 0,01 ~ 2000Ω (2%+3)0,06 ~ 24,4kA | |||||
| Indicateur de phase | 1,2,3 ou 2,1,3 | Idem MI-2086 | 1,2,3 ou 2,1,3 | |||
| Tension | 0 ~ 440VCA (2%+2) | Idem MI-2086 | 0~600V CA/CC (2%+2) | |||
| Fréquence | 45,0 ~ 65,0Hz (+0,2Hz) | Idem MI-2086 | ||||
| Courant (valeur efficace vraie) | 0,1mA ~ 200A (5%) | 0,1mA~200A (5%+5) | ||||
| Courant de pointe | 5 ~ 280A (5%) | |||||
| Test de variance | 50 ~ 1000V (5%+10V) | Idem MI-2086 | 50~1000V (5%+10V) | |||
| Puisance (monophase) | 0,1~88 kW / VA / Var (7%+1) | |||||
| Energie | 0~2000kWh | |||||
| Cos φ | 0 ~ 1 | |||||
| Analyse harmonique | valeurs impaires jusqu'à la 21°harmonique 0,1 ~ 100,0%(5%+5) | |||||
| THD | 0,1 ~ 1000% | |||||
| Cat. | Cat. III 300V - Cat. II 600V / IP44 | Cat. III 300V | ||||
MI-2292 (25560121)

MI-2192 (25560120)

MI-2092 (25560114)

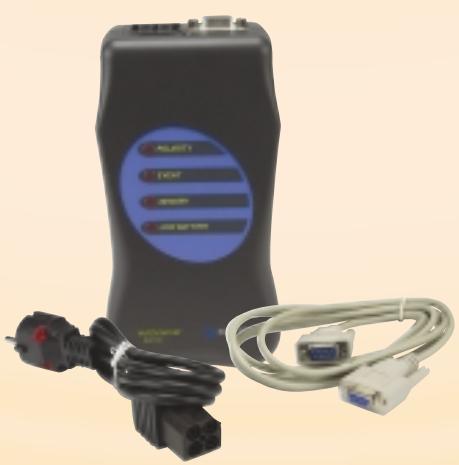

MI-2130 (25560117)

ACCESSIONS
| MI-2092 | MI-2192 | MI-2292 | MI-2130 | |
| Logiciel et cable RS 232 | x | x | x | x |
| Déclaration de conformité | x | x | x | x |
| Données de contrôle à la production | x | x | x | x |
DESCRIPTION
| Mesures selon la norme EN 50160 | MI-2092 | MI-2192 | MI-2292 | MI-2130 |
| Caracteristiques de la tension fournie par les réseaux publics de distribution | Power Harmonics Analyzer | Power Qualitiy Analyzer | Power Qualitiy Analyzer + | Voltscanner |
| Programmation automatique et rapide selon EN 50160 | x | x | x | |
| Contrôle de la tension (surtension, chute, baisse, interruption) | x | x | x | x |
| Mesure de scintillagelement | x | |||
| Symétrie des tensions triphasées | x | x | ||
| Harmoniques et THD | x | x | x | |
| Interharmoniques | x | |||
| Fréquence | x | x | x | x |
| Rapport | EN 50160 | EN 50160 | x |
SPECIFICATIONS
| MI-2092 | MI-2192 | MI-2292 | MI-2130 | ||
| Tension | Gamine | 10-550Veff. L-N900 Veff. L-L600Veff. L-N (surcharge 10s) | Idem MI-2092 | Idem MI-2092 | 90-265V L-N0-155V N-PE |
| Résolution | 0,1V | 1V | |||
| Précision | (0,5%+2) | (2%+2) | |||
| Facteur de crête | 1,4 | ||||
| Fréquence | 43-68Hz (fréq. de base) | 47,0-52,0Hz (0,1Hz)57,0-62,0Hz (0,1Hz) | |||
| Courant(Tout capteur de courantavec sortie de tension) | Gamine | 0,02-1Veff. | Idem MI-2092 | Idem MI-2092 | |
| Résolution | 0,3mV | ||||
| Précision | (0,5%+6) | ||||
| Facteur de crête | 2,5 | ||||
| Déphasage; cos phi | En fonction du capteur | Idem MI-2092 | Idem MI-2092 | ||
| Fonction scope | L1,U1 et l1; L2,U2 et l2;L3,U3 et l3; U123 et 123 | Idem MI-2092 | Idem MI-2092 | ||
| Mesure de puissance | Valeur mesuree | U, I, cos phi entre U et I | |||
| Valeur calculée | Puisance active (P),puissance passive (S),puissance réACTIVE (Q),facteur de puissance (Pf),tension L-LTotaux en triphasé | Idem MI-2092 | Idem MI-2092 | ||
| Résolution | 0,01 | ||||
| Précision | (1%) | ||||
| Spectre- Analyse desharmoniques | Intervalle | 160 ms | Idem MI-2092 | Idem MI-2092 | |
| Gamine | CC-63 | ||||
| Affichage | CC-25 | ||||
| Echelle | 2,0-100% | ||||
| Précision | 0,1% | ||||
| Energie | EP; EQC; EQI | 0,1 (1%) | Idem MI-2092 | Idem MI-2092 | |
| Enregistreur | Période d'intégration | 1-900s | Idem MI-2092 | Idem MI-2092 | |
| Nombre de signaux | Max 64 | Idem MI-2092 | Idem MI-2092 | ||
| Echantillonnage | 128 par période | 200 par période | 200 par période | ||
| Analyse EN 50160 | Diminution, augmentation,interruption, pointe et chutede tension, résolution 10ms,sans intervalles.Tension asymétrique, valeurefficace vraie de la tension,fréquence. | Idem MI-2192 +interharmoniques etmesure de scintillage | |||
| Mesure de scintillement | Selon IEC 61000-4-15 | Selon IEC 61000-4-15 | |||
| Formes d'ondes | Min 10 périodes avant etaprès une anomaleEnregistrement de 390 périodes | Min 10 périodes avant et aprèsune anomalleEnregistrement de 7812 périodes | |||
| Enregistrement rapide | Méthode | 128 scans/période | 128 scans/période | ||
| Affichage | Min, max, moyenne par demi-période | Min, max, moyenne par demi-période | |||
| Enregistrement | Pre/post; jusqu'à 8.4 min | Pre/post; jusqu'à 166 min | |||
| Transitoires | Affichage | >20μs sont dédictés | >20μs sont dédictés | 1μs | |
| Enregistrement | Jusqu'à 50 périodes | Jusqu'à 1000 périodes | |||
| Gamine | 50,5-2600V (10%) | ||||
| Cat. | Cat. III 600V - alimentation Cat. III 300V / IP44 (IP54 sur demande) | Cat. III 300V | |||

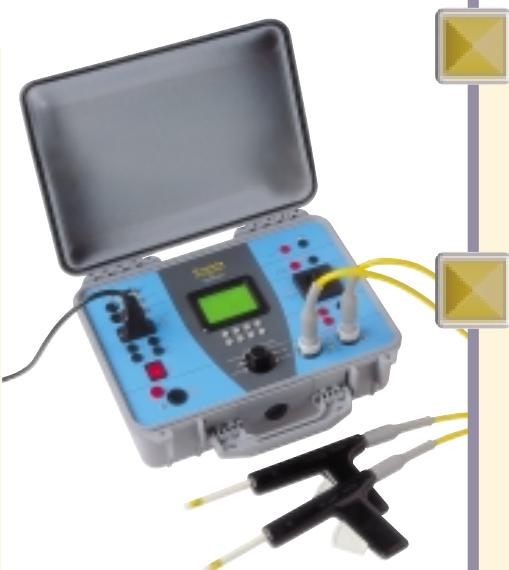

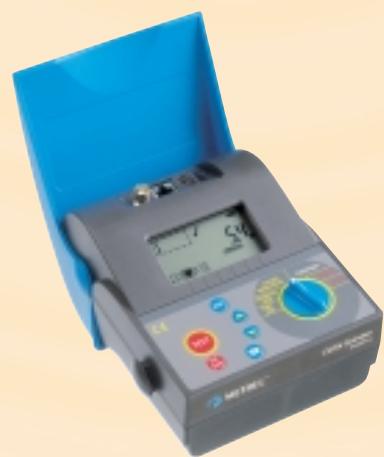

MI-2077 (25070108)


MI-2094 (25570109)

MI-2170 (25570110)
ACCESSIONS
| MI-2077 | MI-2094 | MI-2170 | |
| Cordons spéciaux pour haute tension | x | x | x |
| Logiciel | x | ||
| Coffret | x | x | |
| Câble RS 232 | x |
DESCRIPTION
| MI-2077 | MI-2094 | MI-2170 | |
| Tera Ohm | Multi-testeur CE | Multiservicer | |
| IEC 60204-1 Sécurité des machines: équipement électrique des machines | x | x | x |
| IEC 60335-1 Sécurité des appareils electroménagers et analogues | x | ||
| IEC 60439 Panneaux de distribution à base tension | x | x | |
| IEC 60598 Luminaires | x | x | |
| IEC 60745 Outils à main pour travaux sous tension | x | ||
| IEC 60755 Protection à courant différentiel résiduel | x | x | |
| IEC 60950 Sécurité des matériels de traitement de l'information | x | ||
| IEC 61010 Sécurité pour appareils électriques de mesure, de régulation et de laboratoire | x | ||
| IEC 61029 Sécurité des machines-outils électriques semi-fixes | x | ||
| IEC 61558 Sécurité des transformateurs, blocs d'alimentation et analogues | x | ||
| EN/TRF 50144-1 Sécurité des outils électroportatifs à moteur | x | ||
| EN 60065 Appareils audio, video et appareils électroniques analogues | x | ||
| VDE 701 T1 Contrôle après réparation ou transformation | x | x | |
| VDE 702 T1 Tests réguliers sur appareils électriques | x | x |

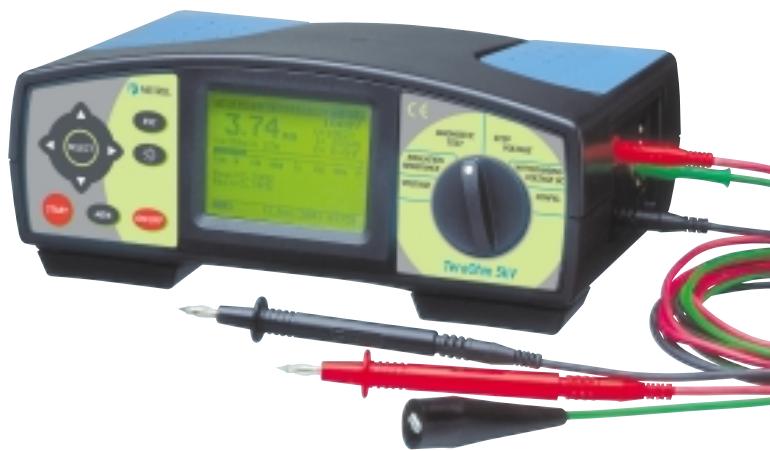

Le MI-2077 mesure conformément à la norme EN/IEC 61557-2: Sécurité électrique dans les réseaux de distribution basse tension de 1kV CA et 1,5kV CC: Dispositifs de contrôle, de mesure ou de surveillance de mesures de protection Partie 2: Résistance d'isolement
SPECIFICATIONS
| MESUREUR D'ISOLEMENT MI-2077 | TESTEURS DE MACHINES ET D'APPEARILLAGE MI-2094 | MI-2170 | ||
| Gamine de résistance d'isolement | 0,01MΩ-5TΩ | 0-199,9MΩ 200MΩ-1GΩ | 0-19,99 MΩ | |
| (5%+3) | (3%+3) (5%+3) | (5%+5) | ||
| Gamine de tension de test | 250V-5000V (per 50V) | 250V / 500V / 1000V | 500V | |
| (3%+3V) | ||||
| Test de surtension | 0-5500V | 100-1000V / 1000-5000V AC | 0-3000V / 0-1500V | |
| (3%+40V) | (2%+5) (3%+5) | (5%+5) | ||
| Test de courant de fuite | 0-1,4mA | 0-4mA / 4-20mA | 0-1,99mA / 0-19,99mA | |
| (3%+3) | (5%+3) | (5%+5) | ||
| Gamine de tension CA/CC | 0-600V | 0-400V | 0-450V eff. | |
| (3%+3V) | (2%+2) | (2%+3) | ||
| Résistance interne | 3 MΩ | |||
| Diagnostic | Courant de décharge, tension et capacité | 0-50μF | ||
| (5%+2) | ||||
| Index de polarisation (PI) | 0-99,9 | |||
| (5%+2) | ||||
| Test de décharge diélectrique | 0-99,9 | |||
| (5%+2) | ||||
| Test de continuité Tension de test <12 VCA Résistances limites programmables Test chute de tension 10A | Courant de test 10A,25A | 0-1Ω / 1-2Ω (3%+3) | sur 10A 0-1.999Ω | |
| 100mA | 0-9.99Ω (5%+12) | |||
| 200mA | 0-9.99Ω (5%+6) | 0-19.99Ω (5%+5) | ||
| 100mA, 200mA | 10-100Ω (5%+6) | 0-1.999Ω | ||
| Test du temps de décharge | 0-10s (2%) | 0-9,9s (5%+3) | ||
| Puisance | 1-200VA (5%+10) | |||
| Puisance apparente | 200-3500VA (5%+3) | |||
| Courant | 0-1A (3%+3) | 0-15,99A (5%+3) | ||
| 1-16A (5%+5) | ||||
| Cos phi | 0-1 (3%+3) | |||
| Fréquence | 45-65Hz (0,1%+3) | |||
| Cat. | Cat. III 600V / IP54 | Cat. III 300V - Cat. II 600V / IP50 | Cat. III 300V / IP54 | |
MI-2016 (25400119)


MI-2014 (25400122)


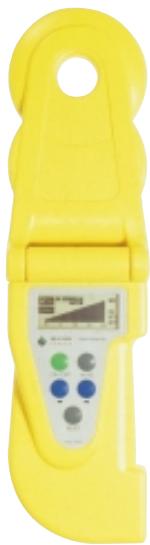

MI-2093 (25400711)
ACCESSIONS
| MI-2016 | MI-2014 | MI-2093 | |
| Câbles de raccordement et commande à distance | x | x | x |
| Déclaration de conformité | x | x | |
| Données de contrôle de la qualité | x | x | x |
| Etui de rangement | x | x |
DESCRIPTION
| MI-2016Multi LAN 350 | MI-2014Cablescanner | MI-2093Line Tracer | |
| Communication en full duplex avec commande à distance | x | x | |
| Détermine la longueur d'un cable ou la distance jusqu'à un début | x | x | |
| Mémorisation automatique de 500 mesures | x | ||
| Localisation de cables à une profondeur de 10 cm | x | ||
| Convient également pour cables autres que de réseaux | x | ||
| Localisation de cables sous tension | x | ||
| Communication en full duplex via combiné | x | option | |
| Localisation de cables/prises (#4 standard - jusqu'à #28) | x | option |
SPECIFICATIONS
| MI-2016 | MI-2014 | MI-2093 | |
| Atténuation | 1-350MHz | ||
| Mesure 250MHz - Affichage 350MHz | |||
| Résistance de boucle | 0-200Ω | ||
| (1Ω+5%) | |||
| Impédance | 35-180Ω | ||
| (10%) | |||
| NEXT/FEXT | 1-350MHz | ||
| (3,2dB @ 100MHz) | |||
| (PS)ACR, (PS)ACR module déporté | 1-350 MHz | ||
| Longueur du cable | 1-300m | 0-99,9m / 100-300m | |
| (0,5m+3%) | (3%+0,5m) (5%+1m) | ||
| calibrage 2-200m | |||
| Perte au retour (mod. déporté) | 1-350MHz | ||
| Mesure 250MHz - Affichage 350MHz | |||
| Délai de propagation | 0-500ns | ||
| (5ns+3%) | |||
| Ecart de déali | 0-500ns | ||
| (10ns) | |||
| Tracé de câblage rapiède | Ouvert, court-circuité, paires séparées +longueur de chaque paire (ou distancejusqu'au début) | Ouvert +distance jusqu'au début, court-circuité+ distance jusqu'au début, paires séparées,croisiées, inversées, longueur du cable | |
| Tracé de câblage(avec commande à distance) | Ouvert, court-circuité, paires séparées,croisiées, inversées + longueur de chaque paire | Idem MI-2016 | |
| TDR TDCrosstalk (diaphonie) | Analyse Time DomainImpulsions de différentes longueurs,NVP, amplification | AnalyseTime DomainImpulsions de différentes longueurs, NVP(jusqu'à 3 réflctions) | |
| calibrage NVP 0,50-0,99 | |||
| Normes | TSB 67, TSB 95, TIA/EIA 568BNiveau III - CAT 3 - 5 - 5e - 6 | ||
| Générateur de tonalité | 0,8kHz-1,2 kHz | 10,6 kHz (4Hz) |
| Cable receive price | ||||||||||||||||
| Sonde de commande avec prase (A 1001) | ||||||||||||||||
| Cable de test universel 3 x 1,5m (A 1011) | ||||||||||||||||
| Cable de test universel 2 x 1,5m (A 1055) | ||||||||||||||||
| Sonde de commande avec pointe de touche surmodèle | ||||||||||||||||
| Cable triphase (A 1110) | ||||||||||||||||
| Adapteateur pour triphase (A 1111) | ||||||||||||||||
| Corton universal de securite (S 1112) | ||||||||||||||||
| Set de pines crocière (X4nouré) (S 2010) | ||||||||||||||||
| Pine crocière (noir) (A 1013) | ||||||||||||||||
| Pine crocière (noir) (A 1014) | ||||||||||||||||
| Pine crocière (noir) (A 1015) | ||||||||||||||||
| Pine crocière (noir) (A 1016) | ||||||||||||||||
| Pine crocière (noir) (A 1017) | ||||||||||||||||
| Pine crocière (noir) (A 1018) | ||||||||||||||||
| Pine crocière (noir) (A 1019) | ||||||||||||||||
| Pine crocière (noir) (A 1020) | ||||||||||||||||
| Pine crocière (noir) (A 1021) | ||||||||||||||||
| Cable de connection pour A 1069 (A 1039) | ||||||||||||||||
| Cable de connection pour A 1074 (A 1068) | ||||||||||||||||
| Saccache (A 1006) | ||||||||||||||||
| Gaine de protection (A 1115) | ||||||||||||||||
| Bandeille (A 1007) | ||||||||||||||||
| Euil de rangement (A 1020) | ||||||||||||||||
| Cable de measure 4am (A 1012) | ||||||||||||||||
| Pointe de touche (noir) (A 1014) | ||||||||||||||||
| Pointe de touche (noir) (A 1015) | ||||||||||||||||
| Pointe de touche (noir) (A 1016) | ||||||||||||||||
| Pointe de touche (noir) (A 1021) | ||||||||||||||||
| Cable universel 4 x 1m (pour A 1019) (A 1021) | ||||||||||||||||
| Transformateur de courant 5/4V (A 1037) | ||||||||||||||||
| Adapteateur R50 + continue (A 1059) | ||||||||||||||||
| Adapteateur courant bidirectionnel (A 1060) | ||||||||||||||||
| Cable 1.5 m pour R10K avec résistance incorporets (A 1067) | ||||||||||||||||
| Localateur (A 1082) | ||||||||||||||||
| Cable de test H 6 m avec Fiche (2 pcs) (S 1077) | ||||||||||||||||
| Cable de measure continue 10 m (2 pcs) (S 1058) | ||||||||||||||||
| Cordons spéchux continue 2.5 m (2 pcs) (S 1072) | ||||||||||||||||
| Corridons de sécuté (3 pcs) (S 1113) | ||||||||||||||||
| Pique de terre (A 1022) | ||||||||||||||||
| Cable de terre (A 1023) | ||||||||||||||||
| Cable E 4,5 m (vert) (A 1024) | ||||||||||||||||
| Cable E 4,5 m (vert) (A 1025) | ||||||||||||||||
| Cable E 4,5 m (vert) (A 1026) | ||||||||||||||||
| Cable E 4,5 m (vert) (A 1027) | ||||||||||||||||
| Cable E 4,5 m (vert) (A 1028) | ||||||||||||||||
| Cable E 4,5 m (vert) (A 1029) | ||||||||||||||||
| Cable E 4,5 m (vert) (A 1030) | ||||||||||||||||
| Cable E 4,5 m (vert) (A 1031) | ||||||||||||||||
| Cable E 4,5 m (vert) (A 1032) | ||||||||||||||||
| Cable E 4,5 m (vert) (A 1033) | ||||||||||||||||
| Cable E 4,5 m (vert) (A 1034) | ||||||||||||||||
| Set identitaires (# 7 - #15) (S 2006) | ||||||||||||||||
| Set identitaires (# 7 - #28) (A 1043) | ||||||||||||||||
| Telcomands avance d'outreurs (S 2004) | ||||||||||||||||
| Padéle de signalisation (A0941) | ||||||||||||||||
| Logiciel + cable de rattachement | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x | x |
FINEST

NOTRE PARTENARIAT
AVEC LA DISTRIBUTION ÉLECTRIQUE.
20 années de relations et de respect nous unissant avec le premier fabricant coréen d'appareils portables.

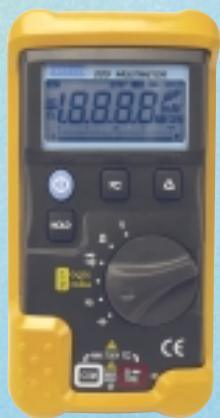

Finest, l'instrument adapné
à l'artisanélectricien.

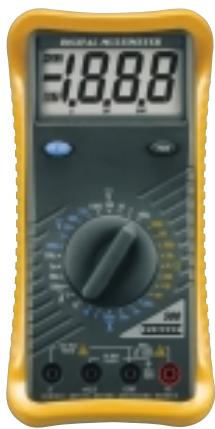

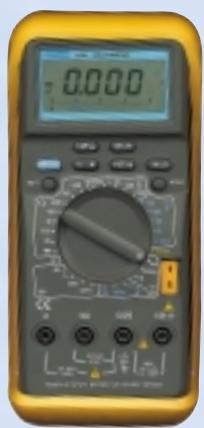

F 22 (10010111)

F 24 (10010113)

F 25 (10010114)

F 225 (10010104)
ACCESSIONS
Pile 1.5V ou 9V
Cordons FTL-500V1
Pinces crocodile [F 24, F 25 et F225] AC2
Gaine protectrice

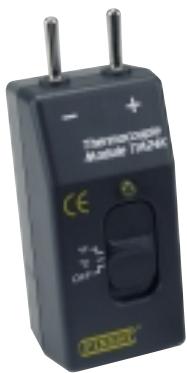

■ Sonde et fiche adaptatrice type K [F 25] TPIA
OPTIONS

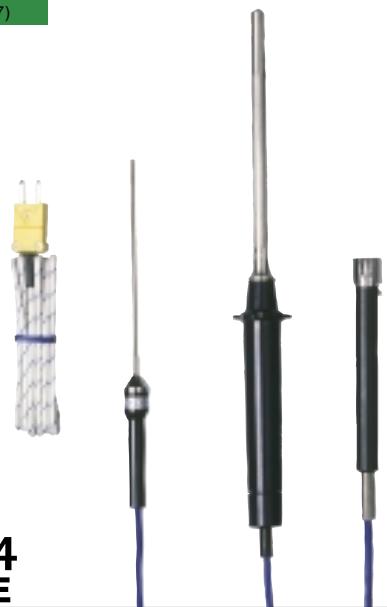

Thermocouple type K
Etui couple (FHS)
Adaptateurs divers

DESCRIPTION
| F22 | F24 | F25 | F225 | |
| Boîtier solide avec gaine protectrice | x | x | x | x |
| Protection de surtension | x | x | x | x |
| Dégré de protection IP 67 | x | x | ||
| Mesure de courant protégée par fusible | x | x | x | |
| Fonctions programmables avec signal sonore | x | x | x | |
| Sauvegarde de l'affichage | x | x | x | |
| Continuité | x | x | x | x |
| Test de diode | x | x | x |
SPECIFICATIONS
| F22 | F24 | F25 | F225 | |
| Tension alternative | 0.1 ~ 600 V | 0.1 mV ~ 600 V | 1 mV ~ 600 V 50-400 Hz | 0.001 ~ 750 V 50-400 Hz |
| (1.5% + 5) | (1.5% + 5) | (1.9% + 3) | (1.9% +3) | |
| Tension continu | 0.01~ 600 V | 0.1mV ~ 600 V | 1mV ~ 600 V | 0.1mV ~ 750 V |
| (1.5% + 3) | (0.5% + 3) | (0.9% + 2) | (0.9% +2) | |
| Résistance | 0 ~ 200 Ω | 0.1 ~ 40 MΩ | 0.1Ω ~ 400 kΩ 1kΩ ~ 4 MΩ 10kΩ ~ 40 MΩ | 0.1Ω ~ 4MΩ/20 MΩ |
| (1.5% + 3) | (0.75% + 3) | (0.9% +3) (1.2% +3) (1.5% +5) | (0.9% +2) (1.5% +3) | |
| Courant alternatif | 0.1 μA ~ 10 A | 0.01μA ~ 40 μA 0.1μA ~ 400 μA | ||
| (1.5% + 5) | (1.5% + 15)(1.0% + 5) | |||
| Courant continu | 0.1 μA ~ 10 A | 0.01μA ~ 40 μA 0.1μA ~ 400 μA | ||
| (1.2% + 3) | (1.0% + 5)(0.5% + 5) | |||
| Capacité | 0,001 μF ~ 10000 μF | 0,001 μF ~ 10000 μF | ||
| Fréquence | 1Hz ~ 200kHz | |||
| Température | -40 tot +400°C | |||
| Dimensions | 158 X 80 X 54mm | 168 X 85 X 50mm | 168 X 85 X 50mm | 154 X 80 X 54mm |
| Poids | 380 g | 466 g | 466 g | 425 g |
| Cat. | Cat. III 600V | |||

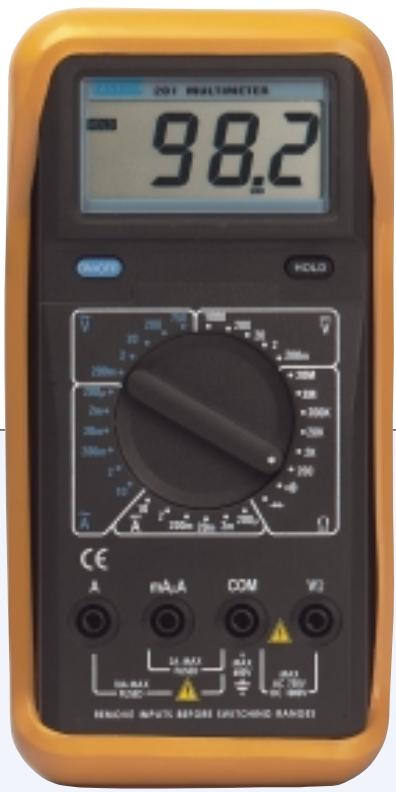

F 201 (10010100)

F 205 (10010101)

F 207 (10010102)

F 215 (10010103)
ACCESSIONS
Pile 9V
Pinces crocodile AC7
Cordons de mesure FTL-500V1
Gaine protectrice
OPTIONS
Thermocouple type K TP1
Etui couple (FHS)
Adaptateurs divers

DESCRIPTION
| F201 | F205 | F207 | F215 | |
| Boîtier solide avec gaine et statif | x | x | x | x |
| Protection de surtension | x | x | x | x |
| Mesure de courant protégée par fusible | x | x | x | x |
| Mise à jour de l'affichage: 3x par seconde | x | x | x | |
| Mise à jour du bargraphe: 7x par seconde | x | |||
| Mise à jour du bargraphe: 20x par seconde | x | x | ||
| Fonctions programmables avec signal sonore | x | x | x | |
| Sauvegarde de l'affichage | x | x | x | x |
| Continuité | x | x | x | x |
| Test de diode | x | x | x | x |
| Valeur efficace vraie | x |
SPECIFICATIONS
| F201 | F205 | F207 | F215 | |
| Tension alternative | 100μV ~ 200V | 100μV ~750 V | 1 mV ~ 400V | 10 μV ~ 750 V |
| 0.01V ~ 750V | 1V ~ 750V | 45 Hz ~ 1 kHz | ||
| (0.8%+1) (1.2%+3) | (0.75%+3) | (0.5%+3) (0.75%+5) | (0.5%+3) | |
| Tension continue | 100μV ~ 200V | 100 μV ~ 1000 V | 100 μV ~ 400mV | 10 μV ~ 1000 V |
| 0.01V ~ 1000V | 1mV ~ 400V | |||
| 1V ~ 1000V | ||||
| (0.5%+1) | (0.3%+1) | (0.3%+2) (0.3%+1) (0.75%+3) | 0.1%+1 | |
| Courant alternatif | 0.1μA ~ 2A | 1μA ~ 4mA | 0.1μA ~ 10 A | 0.1μA ~ 2mA |
| 10mA ~ 10 A | 0.01mA ~ 400mA | 1μA ~ 200mA | ||
| 10mA ~10A | 10mA ~ 10A | |||
| (1%+3) (3%+10) | (0.75%+3) (0.75%+5) (2.0%+10) | (1.0%+5) | (0.75%+3) (0.75%+5) (2%+10) | |
| Courant continu | 0.1μA ~ 2A | 1μA ~ 400mA | 0.1μA ~ 400mA | 0.1μA ~ 200mA |
| 1A ~ 10 A | 10mA ~ 10 A | 10mA ~ 10A | 10mA ~ 10A | |
| (0.8%+1) (2%+10) | (0.5%+1) (2.0%+10) | (0.5%+1) (1.0%+5) | (0.5%+1) (2%+10) | |
| Résistance | 0.1Ω ~ 200Ω | 0.1Ω ~ 400Ω | 0.1Ω ~ 400Ω | 0.01Ω ~ 200Ω |
| 1Ω ~ 2MΩ | 1Ω ~ 4MΩ | 1Ω ~ 4MΩ | 0.1Ω ~ 2MΩ | |
| 10kΩ ~ 20 MΩ | 10kΩ ~ 40MΩ | 10kΩ ~ 40MΩ | 1kΩ ~ 20MΩ | |
| (0.5%+10) (0.5%+1) (1%+2) | (0.5%+3) (0.5%+1) (1.0%+5) | (0.5%+10) (0.5%+3) (1.0%+10) | (0.2%+3) (0.1%+3) (0.75%+5) | |
| Capacité | 1 pF ~ 40 μF | 1 pF ~ 40 μF | ||
| Fréquence | 1Hz ~ 200 kHz | 1 kHz ~ 200 kHz | 1Hz ~ 200 kHz | |
| Température | -40 °C + 1370 °C | -40 °C + 1370 °C | -40 °C + 1370 °C | |
| Facteur de crête | 1:1 tot 3:1 | |||
| Dimensions | 203 X 100 X 47 mm | 203 X 100 X 47 mm | 203 X 100 X 47 mm | 203 X 100 X 47 mm |
| Poids | 615 g | 645 g | 645 g | 645 g |
| Cat. | Cat. II 1000V | |||

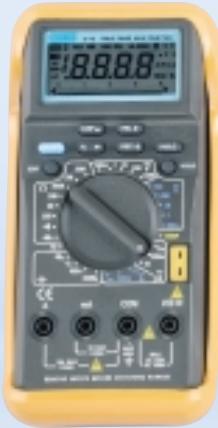

F 525 (10010110)

F 507 THD (10010108)

F 509 THD (10010109)

F 500 (10010105)
ACCESSOIRES
Pile 9V
Cordons de mesure avec pinces crocodile FTL-500V1
Pinces crocodile AC7
Gaine protectrice
Fiche pour thermocouple type K (F 507/F 509THD - F 525)
OPTIONS
Thermocouple type K (F 507/F 509THD - F 525)
Etui couple (FHS)
Adaptateurs divers
■ Logiciel (LF509) et cable RS232 (CF509) pour le F509 THD

DESCRIPTION
| F500 | F507THD | F509THD | F525 | |
| Boîtier solide avec gaine et statif | x | x | x | x |
| Protection de surtension | x | x | x | x |
| Mesure de courant protégée par fusible | x | x | x | x |
| Valeur efficace vraie | x | x | x | |
| Sortie RS 232 | x | |||
| Protégé jusqu'à 600V en mesure de résistance | x | x | x | x |
| Fonctions programmables avec signal sonore | x | x | x | |
| Sauvegarde de l'affichage | x | x | x | x |
| Continuité | x | x | x | x |
| Test de diode | x | x | x | x |
SPECIFICATIONS
| F500 | F507 / F509 THD | F525 | |
| Tension alternative | 100 μV ~ 200V | 1 mV -4 V | 0.01mV-750V |
| 1 V - 750 V | 10 mV ~ 750 V | 45Hz-1kHz | |
| 45Hz - 450Hz | 45Hz-1kHz | ||
| (0.8%+3) (1.2%+3) | (2.5%+5) (1.0%+5) | (0.5%+3) | |
| Tension continue | 0.1mV -1000V | 0.1mV-400V | 0.01mV -1000V |
| 1 V ~ 1000 V | |||
| (0.5%+1) | (0.3%+2) (0.75%+3) | (0.05%+1) | |
| Courant alternatif | 0.1μA ~ 2 A | 0.1μA -10 A | 0.1μA ~ 2 mA |
| 1A ~ 10A | 10μA - 200mA | ||
| 1mA - 10A | |||
| (1.0%+3) (3.0%+10) | (1.0%+5) | (0.75%+3) (0.75%+5) (2.0%+10) | |
| Courant continu | 0.1μA ~ 2 A | 0.1μA-400 mA | 0.1 μA-10 A |
| 10mA ~ 10A | 1 mA ~ 10 A | ||
| (0.8%+1) (2.0%+10) | (0.5%+1) (1.0%+5) | (0.5%+3) | |
| Résistance | 0.1Ω ~ 200Ω | 0.1Ω-400Ω | 0.01Ω-200Ω |
| 1Ω ~ 2 MΩ | 1Ω ~ 1kΩ | 0.1Ω - 2MΩ | |
| 10kΩ ~ 20 MΩ | 10kΩ ~ 40MΩ | 1kΩ-20MΩ | |
| (0.5%+10) (0.5%+1) (1.0%+2) | (0.5%+10) (0.5%+3) (1.0%+10) | (0.2%+3) (0.1%+3) (075%+5) | |
| Capacité | 0.001μF-1000μF | 0.001μF-1000μF | |
| Fréquence | 0.01Hz -200kHz | 0.5Hz-200kHz | |
| Température | -40° +1370°C | -40° +1370°C | |
| Dimensions | 208x103x54mm | ||
| Poids | 655 g | ||
| Cat. | Cat. II 1000V | ||

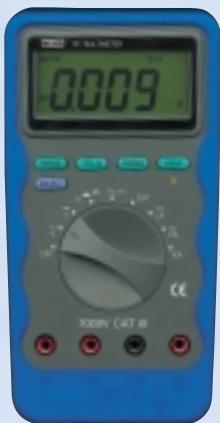

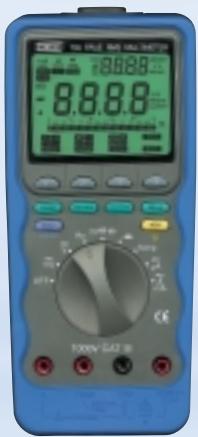

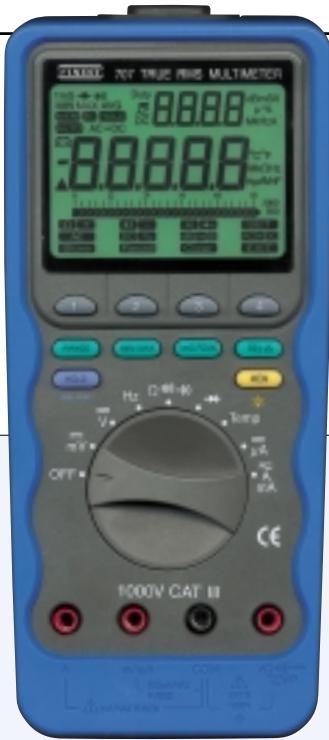

F 707 (10010133)


F 701 (10010130)

F 703 (10010131)

F 705 (10010132)
ACCESSIONS
■ Pile 9V
Cordons de mesure avec pinces crocodile FTL-1000V1
Pinces crocodile AC7
Thermocouple type K avec adaptateur TP7 (F 703/F 705/F 707)
■ Logiciel WS70 et cable RS232 RS70 (F 705 - F 707)
OPTIONS
Etui couple (FHS)
Adaptateurs divers
DESCRIPTION
| F701 | F703 | F705 | F707 | |
| Boîtier surmoulé avec statif | x | x | x | x |
| Protection de surf tension jusqu'à 8kV | x | x | x | x |
| Valeur efficace vraie | x | x | x | |
| Sortie RS 232 | x | x | ||
| Etailonnage via porte sérielle | x | x | ||
| Mémoire | x | x | ||
| Double affichage (2 mesures simultanées) | x | x | ||
| Afficheur rétro-étrairé | x | x | x | x |
| Sauvegarde de l'affichage | x | x | x | x |
| Continuité | x | x | x | x |
| Test de diode | x | x | x | x |
| Mesures min/max de 1mS | x | x | ||
| Fonctions programmables avec signal sonore | x | x | x | x |
SPECIFICATIONS
| F701 | F703 | F705 | F707 | |
| Tension alternative | 100μV ~ 400V | 100μV ~ 400mV | 100μV ~ 500mV | 10μV ~ 500mV |
| 1V ~ 1000V | 1mV ~ 400V | 1mV ~ 500V | 100μV ~ 500V | |
| 40Hz ~ 400Hz | 1V ~ 1000V | 1V ~ 1000V | 100mV ~ 1000V | |
| 40Hz ~ 400Hz | 40Hz ~ 1kHz | 40Hz ~ 1 kHz | ||
| (0.75%+3) (1.0%+5) | (2.0%+10) (0.75%+3) (1.0%+5) | (0.5%+5) (0.5%+2) (0.8%+5) | (0.3%+10) (0.3%+10) (0.4%+10) | |
| Tension continue | 100μV ~ 400V | 100μV ~ 400V | 10μV ~ 50mV | 1μV ~ 50mV |
| 1V ~ 1000V | 1V ~ 1000V | 100μV ~1000V | 10μV ~ 500V | |
| 100mV ~ 1000V | ||||
| (0.5%+2) (0.75%+3) | (0.5%+2) (0.75%+3) | (0.1%+3) (0.1%+2) | (0.05%+10) (0.05%+2) (0.1%+2) | |
| Courant alternatif | 0.1μA ~ 400mA | 0.1μA ~ 400mA | 100nA ~ 500mA | 10nA ~ 500mA |
| 1mA ~ 10A | 1mA ~ 10A | 100μA ~ 10A | 100μA ~ 5A | |
| 1mA ~ 10A | ||||
| (1.0%+5) (1.5%+10) | (1.0%+5) (1.5%+10) | (0.5%+2) (0.8%+10) | (0.3%+5) (0.4%+10) (0.4%+20) | |
| Courant continu | 0.1μA ~ 400mA | 0.1μA ~ 400mA | 100nA ~ 500mA | 10nA ~ 500mA |
| 1mA ~ 10A | 1mA ~ 10A | 100μA ~ 10A | 100μA ~ 5A | |
| 1mA ~ 1O A | ||||
| (1.0%+2) (1.5%+5) | (1.0%+2) (1.5%+5) | (0.5%+2) (0.5%+5) | (0.1%+5) (0.3%+10) (0.3%+20) | |
| Résistance | 0.1Ω ~ 400Ω | 0.1Ω ~ 400Ω | 0.01Ω ~ 50Ω | 0.001Ω ~ 50Ω |
| 1Ω ~ 100Ω | 1Ω ~ 100Ω | 0.01Ω ~ 500kΩ | 0.01Ω ~ 500Ω | |
| 1kΩ ~ 4MΩ | 1kΩ ~ 4MΩ | 100Ω ~ 5MΩ | 0.1Ω ~ 500kΩ | |
| 10kΩ ~ 40MΩ | 10kΩ ~ 40MΩ | 1kΩ ~ 50MΩ | 100Ω ~ 5MΩ | |
| 1kΩ ~ 50MΩ | ||||
| (1.0%+5) (0.5%+3) (1.0%+5) | (1.0%+5) (0.5%+3) (1.0%+5) | (0.5%+5) (0.3%+2) (0.5%+4) | (0.5%+20) (0.1%+5) (0.1%+2) | |
| (1.5%+10) | (1.5%+10) | (1.0%+4) | (0.3%+5) (0.5%+20) | |
| Capacité | 10 pF ~ 100μF | 10 pF ~ 100μF | 1pF ~ 5nF | |
| 10pF ~ 500nF | ||||
| 1nF ~ 5uF | ||||
| 10nF ~ 500μF | ||||
| 1μF ~ 500μF | ||||
| (2.5%+10) | (2.5%+10) | (1.0%+5) (1.0%+3) (2.0%+3) (3.0%+3) (3.5%+5) | ||
| Fréquence | 0.001Hz ~ 10MHz | 0.001Hz ~ 10MHz | 0.001Hz ~ 5MHz | 0.001Hz ~ 5MHz |
| (0.05%+3) | (0.05%+3) | (0.01%+3) | (0.002%+3) | |
| Température | -40 °C + 1300 °C | -40 °C + 1300 °C | ||
| Conductivé | 0.01nS ~ 50nS | |||
| Dimensions | 188x98x45mm | 208x103x54mm | ||
| Poids | 525 g | 655 g | ||
| Cat. | Cat. III 1000V | Cat. III 1000V - Cat. IV 600V | ||

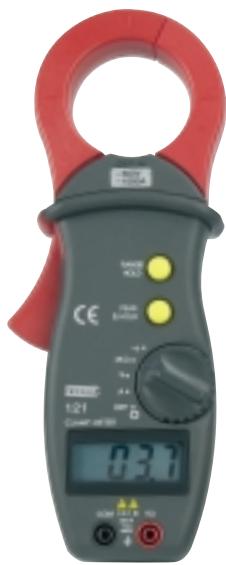

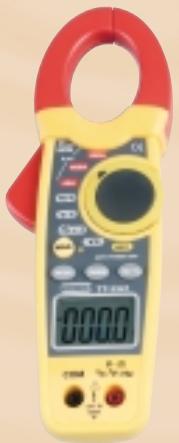

F 115 (10030113)

F 121 (10030114)

F 123 (10030117)
F 125 (10030116)

ACCESSIONS
■ Pile 9V
Cordons de mesure avec pince crocodile FTL-500V1
Pinces crocodile AC7
Etui couple
OPTIONS
Etui couple (FHS)
Adaptateurs divers
Thermocouple type K avec fiche adaptatrice (F 123)
DESCRIPTION
| F115 | F120 | F121 | F123 | F125 | |
| Sélection automatique de la gamme | x | x | x | x | |
| Valeur efficace vraie | x | ||||
| Pince en forme de goutte pour un accès facile | x | x | x | x | |
| Mise à jour de l'affichage 4 x par sec. | x | ||||
| Mesure de courant jusqu'à 1000 A | x | x | |||
| Arrêt de sécurité | x | x | x | x | x |
| Sauvegarde de l'affichage | Pointe | x | x | x | x |
| Continuité | x | x | x | x | |
| Test de diode | x | x | |||
| Mesure de courant de pointe | x | x | x | x |
SPECIFICATIONS
| F115 | F120 | F121 | F123 | F125 | |
| Courant alternatif | 0.1A ~ 400A | 0.1 ~ 200 A | 0.1 ~ 400 A | 0.01A ~ 40A | 0.01 ~ 40 A |
| 1A ~ 1000A | 1 ~ 600A | 1 ~ 1000 A | 0.1A ~ 400A | 0.1 ~ 400 A | |
| (2%+5) (2.5%+10) | (1.5%+5) (2%+5) | (2,0%+7) (2,0%+10) | (3.0%+20) (0.0%+5) | (2.0%+5) (3.0%+10) | |
| Courant continu | 0.1A ~ 400A | 0.01 μA ~ 40 μA* | 0.02 ~ 40 A | ||
| 1A ~ 1000A | 0.1μA ~ 400 μA* | 0.1 ~ 400 A | |||
| (1.5%+5) (2%+10) | (1.0%+5) (1.5%+2) | (2.5%+10) (1.5%+5) | |||
| Tension alternative | 0.1~400 V | 0.1 ~ 200 V | 0.1 ~ 600 V | 1 mV - 600 V | 1 mV ~ 600 V |
| 1-600V | 1 ~ 600V | ||||
| (1%+3) (1.2%+5) | (0.5%+5) (1.0%+5) | (1,2%+5) | (1.9%+3) | (1.5%+3) | |
| Tension continue | 0.1~400 V | 1 mV - 600 V | 1 mV ~ 600 V | ||
| 1-600V | |||||
| (0.5%+2) (0.8%+3) | (1.9%+3) | (0.9%+2) | |||
| Résistance | 0.1Ω ~ 400Ω | 1 Ω -2000 Ω | 1 Ω - 4 kΩ | 100 mΩ ~ 400kΩ | 0.01Ω ~ 400 kΩ |
| 1kΩ ~ 4 MΩ | 1 kΩ ~ 40 MΩ | ||||
| 10 kΩ ~ 40MΩ | |||||
| (0.8%+5) | (1,0%+5) | (0,8%+5) | (0.9%+3) (1.2%+3) (1.5%+5) | (0.9%+3) (1.2%+5) | |
| Fréquence | 1Hz-4kHz | ||||
| 10Hz-40kHz | |||||
| 100Hz-400kHz | |||||
| 1kHz-4MHz | 1 Hz - 2 kHz | ||||
| (0.5%+3) (1%+5) | (1,0%+5) | ||||
| Capacité | 0.001 -100 μF | ||||
| 1 ~ 1000 μF | |||||
| 1 ~ 10000 μF | |||||
| (1,7%+5) (2,5%+15) | |||||
| (15%+100) | |||||
| Température | - 40° + 400°C | ||||
| Ouverture mâchoire | 32 mm | 40 mm | 52 mm | 32 mm | 38mm |
| Dimensions | 208x85x34 mm | 196x78x45 mm | 345x97.5x43.9 mm | 235X86.5X45 mm | 195x78x45 mm |
| Poids | 380 g | 370 g | 450 g | 430 g | 340 g |
| Cat. | Cat. II 600V | Cat. III 600V | |||
· A uniquement avec cordons

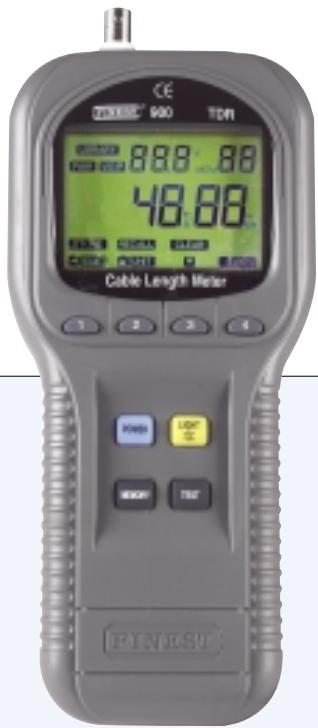

900 TDR (10430103)

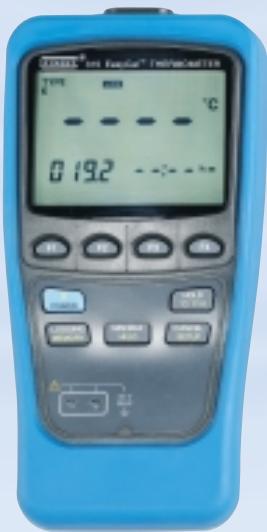

F 315 (10220101)

F 345 (10220103)
MESUREURS DE LA LONGUEUR DE CABLES ACCESSOIRES
Piles LR6 (AA) x4
Adaptateur pour pince crocodile AC9
Etui couple
Cordon de brassage RJ-45
Fiche de couplage femelle RJ-45
RJ-45 femelle vers adaptateur BNC
RJ-45 male vers adaptateur BNC
OPTIONS
Adaptateur pour R345 (TDR MBF 45)

DESCRIPTION
900 TDR
| Sélection automatique de la gamme pour cable d'alimentation, cable TV, cable LAN, cable de téléphone, distance jusqu'à un court-circuit ou unerupture | x |
| 39 câbles de réseaux préprogrammés | x |
| Possibilité de programmer 20 câbles spécifique | x |
| Mesure jusqu'à 3000 m | x |
| Degré de protection IP 42 | x |
| IEC 61010 - 1 et directives EMC | x |
SPECIFICATIONS
| 900 TDR | |
| Portée | 3 m ~ 100 m |
| 100 ~ 3.000 m | |
| (2,0%+100m) | |
| V.O.P. (vitesse de propagation) | 1% à 99% |
| Impédance de sortie automatique | 25, 50, 75, 100, 125, 150 Ω |
| Dimensions | 235 x 100 x 44 mm |
| Poids | 450 g |
| F315 - F325 - F345 | |
| Température en °C, °F, K | x |
| Canaux d'entrée | F 315 : 1 canalF 325 : 2 canauxF 345 : 4 canaux |
| Sauvegarde affich. – Max/Min/Moy | x |
| Possibilités d'enregistrement | x |
| Communication des données | x |
SPECIFICATIONS
| F315 - F325 - F345 | |
| Température | Type J: -210 / +1200°C |
| Type K: -200 / +1370°C | |
| Type T: -250 / +400°C | |
| Type E: -150 / +1000°C | |
| Enregistrement des données | 9999 points (intervalle régable) |

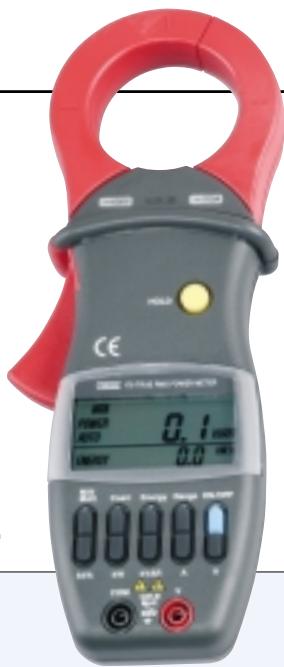

F 170 (10590101)

F170 PINCE DE MESURE DE PUISSANCE ACCESSOIRES
Cordons de mesure
Etui couple
Adaptateur triphase
DESCRIPTION

CA 113
(10150625)


TM 24K
(10146416)
| F170 | |
| Tension + courant CA | x |
| Valeur efficace vraie | x |
| Energie - (facteur de) Puisance: apparante - effective - réactive | x |
| Accumulation d'enregistrement | x |
SPECIFICATIONS
| F170 | |
| Courant alternatif | 0.1 ~ 400 A / 1 ~ 700 A |
| (1.5%+2) | |
| Tension alternative | 0.1~ 400 V / 1 ~ 750 V |
| (1%+3) | |
| Puisance effective | 0.1 ~ 400 kW / 1 ~ 750 kW |
| (1.5%+2) | |
| Puisance apparente | 0.1 ~ 400 kVA / 1 ~ 750 kVA |
| (1.5%+2) | |
| Facteur de puissance (Cos θ) | 0.3 - 1 (rés. 0.001) |
| (2% + 20) | |
| Intégration d'énergie puissance effective | 0.1 - 40 000 kWh |
| 1 - 75 000 kWh | |
| Intégration d'énergie puissance apparente | 0.1 - 40 000 kVAh |
| 1 - 75 000 kVAh | |
| Intégration d'énergie puissance réACTIVE | 0.1 - 40 000 kVArh |
| 1 - 75 000 kVArh | |
| Fréquence | 45 – 450Hz (Cos θ : 10 - 60Hz) |
| Ouverture mâchoire | 51mm |
| Dimensions | 44x97.5x245 mm |
| Cat. | Cat. III 600V |

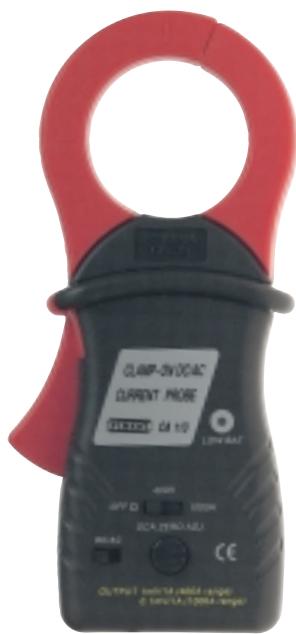

CA II3 / CA II3A ADAPTATEUR DE PINCE AMPEREMETRIQUE DESCRIPTION
| CA 113 | CA 113 A | |
| Echelle 0.1A~400A CA/CC / 1A~1000A CA/CC | 1mV par A (400A) / 0.1mVpar A | |
| (2%+5) | ||
| 0.01A~40A CA/CC / 0.1A~400A CA/CC | 10mVpar A (40A) / 1mV par A(400A) | |
| (2.5%+20) / (2%+5) | ||
| Ouverture mâchoire | 51 mm | |
| Dimensions | 205 x 97 x 44 mm | |
| Cat. | Cat. III 300V | |
TM 24K ADAPTATEUR DE TEMPERATURE
| Echelle -40°C -10°C / -10° + 100°C / +100° + 1000°C | 1mV par °C |
| (3.5%+4) (0.7%+3) (1.4%+3) | |
| Dimensions | 104 x 42 x 37 mm |
Lutron
NOTRE PARTENARIAT
AVEC LA DISTRIBUTION ÉLECTRIQUE.
22 années de considération réciproque
avec ce fabricant constamment
innovant dans les mesures
de grandeurs électriques et physiques.
DW 6060 (30190112)

LCR 9073 (30210192)

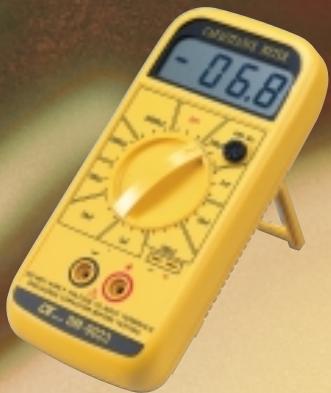

DM 9023 (30200182)

CM 9940 (30030101)
ACCESSIONS
Etui CA-05A (sauf CM9940)
Cordons de mesure
Thermocouple type K TP01 (uniquement DM 6055)
OPTIONS
Senseur type K: TP 02, TP 03, TP 04
Adaptateurs divers

DESCRIPTION
| DM6055C | CM 9940 | LCR 9073 | DM 9023 | DW 6060 | |
| Sélection automatique de la gamme | x | ||||
| Senseur effet Hall | x | x | |||
| Mesure de courant jusqu'à 1000 A | x | ||||
| Arrêt de sécurité | x | x | |||
| Sauvegarde de l'affichage | x | x | x | ||
| Valeur de pointe | x | ||||
| Grand afficheur | x | x | x | ||
| Haute précision par l'EEPROM incorporeée | x | ||||
| Min/Max | x | ||||
| Remise à zéro | x | x | x | ||
| Sortie RS 232 | x |
SPECIFICATIONS
| DM6055C | CM 9940 | LCR 9073 | DM 9023 | DW 6060 | |
| Courant alternatif | 0,1 ~ 200 A | 0,5 ~ 240 A | |||
| 1 ~ 1000 A | 1 ~ 600 A | ||||
| (1,5%+10) (2%+5) | (2%+5) (2%+8) | ||||
| Courant continu | 0,1 ~ 200 A | 0,1 ~ 240 A | |||
| 1 ~ 1000 A | 1 ~ 600 A | ||||
| (1,5%+10) (2%+5) | (2%+5) (2%+8) | ||||
| Tension alternative | 0,1 ~ 600 V | 0,001 ~ 600V | 0,1V~750V | ||
| (1%+2) | (1,2%+5) | (0,8%+1) | |||
| Tension continue | 0,1 mV ~ 600 V | 0,1mV-240mV | 0,1V~1000V | ||
| 0,001V-600V | |||||
| (0,8%+1) | (0,5%+2) | (0,8%+1) | |||
| (1%+2) | |||||
| Résistance | 1 ~ 2000 Ω | 0,1 ~ 240 kΩ | 0,1W~20MΩ | ||
| 1kW ~ 2,4MΩ | |||||
| 10kW ~ 24MΩ | |||||
| (1%+1) | (1%+5) (2%+2) | ||||
| (3,5%+5) | |||||
| Induction (L) | 0,001mH~20H | ||||
| Capacité (C) | 1pF~1000μF | 0,1pF~200μF1 ~2000μF10~20.000μF | |||
| (0,5%+1) (1%+1) (2%+2) | |||||
| Watts | 1~6000W | ||||
| (1%+1) | |||||
| Ouverture mâchoire | 35 mm | 30 mm | |||
| Température | -40°C +750°C | ||||
| Fréquence | 0,01Hz~100kHz | ||||
| Dimensions | 230 X 70 X 36 mm | 178 X 64 X 33 mm | 204x90x36 | 185x87x39 | 180x86x75 |
| Poids | 400 g | 230 g | 340g | 290g | 500g |
| Cat. | Cat. III 600V | n.v.t. | Cat. II 600V | ||
TM 936 (30220110)


TM 916 HA (30220109)


LX 107 HA (30120312)


AM 4203 HA (30300136)
OPTIONS
■ Logiciel SW-U801-WIN
Cable RS232 UPCB-02
Diverses sondes de température
Etui (CA 05A / CA 06)
TM 916HA / TM 936 THERMOMETRES DESCRIPTION
| TM 916HA | TM 936 | |
| 2 entrées | x | |
| Sonde type K (option) | x | x |
| Pt100 + type J/R/E/T | x | |
| Compensation de joint froid | x | x |
| Sauvegarde de l'affichage | x | x |
| Enregistrement Max/Min | x | x |
| Mesure différentielle | x | x |
| Sortie RS 232 | x |
SPECIFICATIONS
| Gammes | Résolution | Précision | |
| TM 916HA | -50 ~ 199.9°C | 0,1°C | 1%+1°C |
| -50 ~ 1000°C | |||
| 1001 ~ 1230°C | 1°C | ||
| TM 936 | Type K : -100 ~ 1300°C | 0.1°C | Environ 0.2%+1°C (type R 1/1.5% + 5°C) |
| Type J : -100 ~ 1150°C | |||
| Type T : -100 ~ 400°C | |||
| Type E : -100 ~ 900°C | |||
| Type R : 0 ~ 1700°C | 1°C | ||
| Pt 100 : -200,0 ~ 850,0°C | 0,1°C | 0.2%+0.5°C |

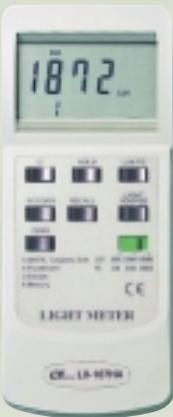

LX 1102 / LX 107HA LUXMETRES DESCRIPTION
| LX 1102 | LX 107 HA | |
| Sauvegarde de l'affichage | x | x |
| Sortie analogique | x | |
| Capteur séparé | x | x |
| 5 games - 3 games | x | x |
| Enregistrement min/max | x | x |
| Très grand afficheur rétro-éclairé | x | x |
| Sélection source de lumière: Tungsten/soleil/TL/Na/Hg | x |
SPECIFICATIONS
| Modèle | Gamme | Précision | Temps d'échantillon. | Sélection source de lumière |
| LX-1102 | 1 ~ 400.000 Lux | (3%+2) | 0,4 sec | Facteur de correction |
| 0,1 ~ 50.000 Ft-candle | (3%+2) | |||
| LX-107 HA | 1 ~ 100.000 Lux | (5%+2) | 0,4 sec | oui |
| 0,1 ~ 10.000 Ft-candle | (5%+2) |
AM 4203HA ANEMOMETRE SPECIFICATIONS
| Vitesse de l'air | Gamme | Résolution | Précision |
| m/sec | 0,4 ~ 25,0 m/s | 0,1m/s | (2%+1) |
| km/h | 1,4 ~ 90,0 km/h | 0,1 km/h | (2%+1) |
| pieds/min | 80 ~ 4930 pieds/min | 1 pieds/min | (2%+20 pieds/min) |
| noeuds | 0,8 ~ 48,6 noeuds | 0,1 noeuds | (2%+1) |
| milles/h | 0,9 ~ 55,9 milles/h | 0.1 milles/h | (2%+1) |
| T °C | 0 ~ 50,0 °C | 0.1 °C | 0.8 °C |
| Sauvergarde affichage - enregistrement min/max/moyenne - mise en voille automatique (sauf en mode d'enregistrement) | |||
DT 2268 (30230110)

DT 2239 (30230109)

FC 2500A (30270125)


MS 7001 (30280102)
OPTIONS
Set de roues de rechange pour DT 2268
Papier réfléchissant pour DT 2268
Antenne t'éscopique avec connecteur BNC (AT 20) pour FC 2500A
Sonde avec pincecs crocodile (PB 21) pour FC 2500A

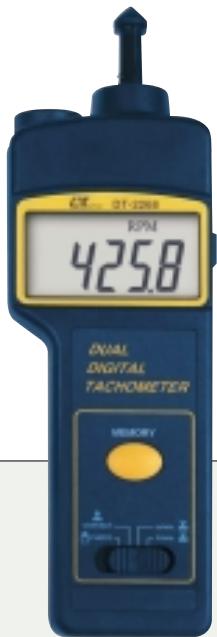

DT 2268 TACHYMETRE PHOTO/CONTACT
SPECIFICATIONS
| Gamage | Precision | |
| Photo-tachymètre | 5 ~ 99.999 RPM | (0,05%+1) |
| Tachymètre de contact | 0,5 ~ 19.999 RPM | |
| Vitesse de surface | 0,05 ~ 1.999,9 m/min | |
| Sauvegarde Min/Max et derniere valeur | ||

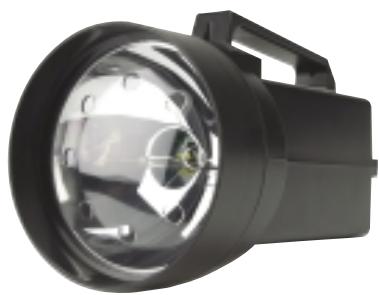

DT 2239 STROBOSCOPE
SPECIFICATIONS
| Gamme | Fréquence | Precision | |
| Fréquence des flashes | 100 ~ 1.000 FPM | (1 FPM) | (0,05%+1) |
| 1.000 ~ 10.000 FPM | (10 FPM) | ||
FC 2500A FREQUENCEMETRE
SPECIFICATIONS
| Gamme | Precision | |
| Canal A, canal B | 0,1 Hz ~ 10 MHz; 20 Hz ~ 500MHz; 200 Hz ~ 2500MHz | (1PPM+1) |
| Fréquence - sauvegarde affichage - mesure relative - min/max/moyenne - période - UHF/VHF | ||

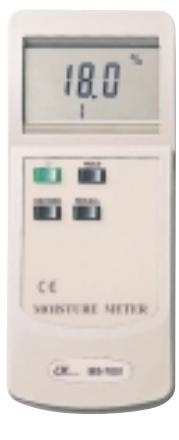

HT 3005HA / MS 7001 HUMIDIMETRES
DESCRIPTION
| HT 3005HA | MS 7001 | |
| Senseur capacitif en polyamide | x | |
| Min/Max et dernieré valeur | x | x |
| Senseur de température type K | x | |
| Valisette (CA-05A) | x |
SPECIFICATIONS
| HT 3005HA | MS 7001 | |
| Humidité | 10% ~ 95% RH (0,1%RH) | 9% ~ 30% RH |
| (3%+1) | ||
| Température | 0 ~ 60°C (0,1°C) | Compensation manuelle 0-50°C |
| (0%+0,8°C) |
CC 421 (30340102)


TC 920 (30340101)

SL 4011 (30240114)
CC 421/TC 920 CALIBRATEURS
SPECIFICATIONS
| CC-421 | TC-920 | |
| Source d'étalonnage, de courant et de tension | 0 - 19.99mA (0.01mA) | |
| 0 - 24mA (0.1mA) | ||
| -199.9mVDC à +199.9mVCC (0.1mV) | ||
| Étalonnage senseurs type K thermomètres/processeurs | -199 à 0°C (1°C) | |
| 0 à 101°C (1°C) | ||
| 101 à 1230°C (1°C) | ||
| Mesures de courant | 0 - 19.99mA (0.01mA) | |
| 0 - 24mA (0.1mA) | ||
| Mesures de température senseur type K | -199 à 0°C (1°C) | |
| 0 à 101°C (1°C) | ||
| 101 à 1230°C (1°C) | ||
| Mesures de puissance/courant 2 fils | 0 - 19.99mA (0.01mA) | |
| (le testeur fournit 12VCC et mesure le courant) | 0 - 24mA (0.1mA) | |
| Temps de réponse | 0.4 sec. | 0.4 sec. |
| Sortie des données | sortie RS-232 avec débit de données 16 digits | |
| Entrée type K standard (mesure) + sortie (étalonnage) | oui | |
| Accessoires incl. | Câble avec pince crocodile (rouge/noire) | Câble bidirectionnel type K |
| Options | • Câble RS-232 UPCB-01 • Logiciel SWU-101-WIN • Sondes de T° : TP-01, TP-02A, TP-03, TP-04 |
SL 4011 DÉCIBELMÈTURE
SPECIFICATIONS
| Portée | 30-80dB; 50-100dB; 80-130dB |
| Temps de réponse | Rapide (200 mS) et lent (500 mS) |
| Fréquence | 31,5 ~8000 Hz |
| Sortie CA & sortie CC | 0,5 Veff. par portée &0,3-1,3V;10mV/dB |
| Filtres de fréquence A & C | |
| Sauvegarde valeur max. | |
| Option | Calibrateur SC 941 |
EMF 822 MESUREUR DE CHAMPS ELECTROMAGNETIQUES
SPECIFICATIONS
| Gamage | Precision | |
| Gamage en milli Gauss | 0,1 ~ 199.9 mGauss | (4%+3) à 50/60Hz |
| micro Tesla | 0.01 ~ 19.99 μTesla | |
| Gamage de fréquence | 30 ~ 300Hz | |
TP01 + TP02A + TP03 + TP04
(30134004)
(30134005)
(30134006)
(30134007)


CA 202 (30150698)

CA 201 (30150692)

TPO1/TPO2A/TPO3/TPO4 SONDES DE TEMPERATURE
| TP 01 | TP 02A | TP 03 | TP 04 | |
| Gamage | -40°C +250°C | -50°C +900°C | -50°C +1200°C | -40° +400°C |
| Dimensions barre | 10 x 3.2 mm | 10 x 8 mm | ||
| Mesure de surface | 15 mm |

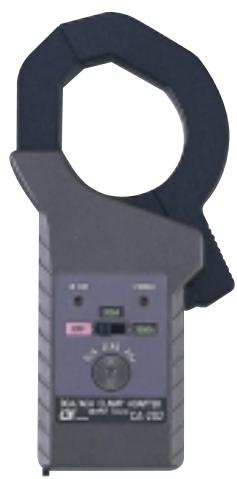

CA 202 ADAPTATEUR DE COURANT CA/CC
| Echelle 0~200 A / 0~2000 A AC/DC | 1 mV par 1A / 1mv par 10A AC/DC |
| (2%+2mV)<1200A<2.5%) | |
| Diamètre max. du conducteur | 33.5 mm |
| Dimensions | 196 x 65 x 35 mm |
| Cat. | Cat. III 600V |

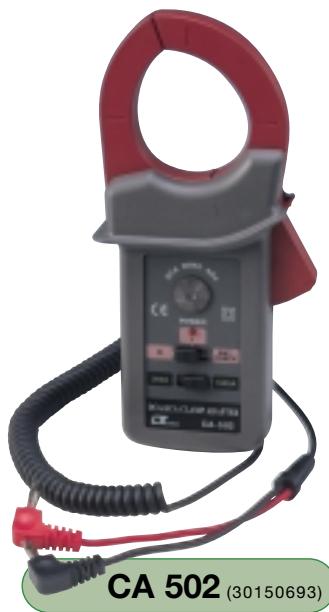

CA 502 ADAPTATEUR DE COURANT CA/CC
| Echelle 0~200 A / 0~1000 A AC/DC | 1 mV par 1 A AC/DC |
| (1.5%+1) (2%+5) | |
| Diamètre max. du conducteur | 33.5 mm |
| Dimensions | 190 x 64 x 33 mm |
| Cat. | Cat. III 600V |

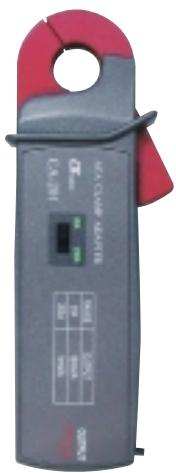

CA 201 ADAPTATEUR DE COURANT CA/CC
| Echelle 0.1~20A / 0.1~200A | 1 mV AC par 0.1 A / 1mv AC par 1A |
| (1.2%+0.5 mV) | |
| Ouverture mâchoire | 19 mm |
| Dimensions | 180 x 47 x 35 mm |
| Cat. | Cat. III 600V |
TURBOTECH
NOTRE PARTENERIAT AVEC LA DISTRIBUTION ÉLECTRIQUE
Une selection "Turbotronic" pour des marchés spécifiques.

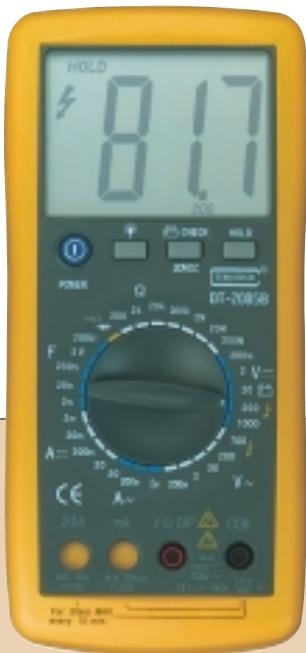

DT 2005B
(40010106)


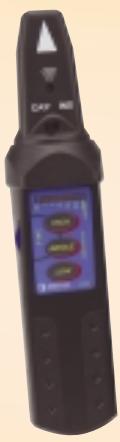

TT 27 (40010108)
ACCESSIONS
Cordons
Piles
■ Sonde de température avec adaptateur (DT201)
OPTIONS
Adaptateur divers

DESCRIPTION
| DT2005B | TT27 | DT201 | |
| Afficheur rétro-étrairé | x | x | |
| Mesure de courant protégée par fusible | x | x | |
| Test de diode | x | x | x |
| Continuité | x | x | x |
| Sauvegarde de l'affichage | x | x | x |
| Mesure de température | x | ||
| Sélection automatique de la gamme | x | ||
| Détection de tension sans contact (NCV) | x | ||
| Protection mécanique contre une fausse connexion | x |
SPECIFICATIONS
| DT2005B | TT27 | DT201 | |
| Tension alternative | 200,0mV | 1mV-6V | 0.1-200mV |
| 2,000V | 0.01-60V | 0.01-600V | |
| 20,00V | 0.1-600V | ||
| 200,0V | |||
| 700V | |||
| (1%+3) | (1.5%+5) | (1.5%+10) | |
| Tension continue | 200,0mV | 1mV-6V | 0.1-200mV |
| 2,000V | 0.01-60V | 1-2000mV | |
| 20,00V | 0.1-600V | 0.01-20V | |
| 200,0V | 0.1-200V | ||
| 1000V | 1-600V | ||
| (0,5%+2) | (2%+5) | (0.5%+2) | |
| Résistance | 200,0Ω | 0,1-600Ω | 0,1-200Ω |
| 2,000kΩ | 0,001-6kΩ | 1-2000Ω | |
| 20,00kΩ | 0,01-600kΩ | 0,01-20kΩ | |
| 200,0kΩ | 0,001-6MΩ | 0,1-200kΩ | |
| 2,000MΩ/ | 1-2000kΩ | ||
| 20,00MΩ | |||
| 200,0MΩ | |||
| (0,5%+3) (0,5%+1) (1%+2) | (2%+5) | (0.8%+2) | |
| Courant alternatif | 2,000mA/200,0mA/20,00mA | 0,1-400μA | |
| 1-2000μA | |||
| (1,2%+5) (3%+10 - 20A) | (2%+3) (1.5%+3) | ||
| Courant continu | 2,000mA | 0,1-400μA | 0,1-2000μA |
| 20,00mA | 1-2000μA | 10μA-20mA | |
| 200,0mA | 100μA-200mA | ||
| 20,00A | 10mA-10A | ||
| (1%+3) (2,5%+10 - 20A) | (1.5%+3) (1.2%+3) | (1%+2) (2.5%+10 en 10A) | |
| Capacité | 2,000nF/20,00nF/ | 0,1nF-2000μF | |
| 200,0nF/2,000μF/200,0μF | (3.5%+6) | ||
| Température | -20 / +760°C | ||
| Fréquence | 10Hz-30kHz | ||
| Dimensions | 195x92x38mm | 113x53x10.2mm | 146x66x41.5mm |
| Poids | 380g | 78g | 200g |
| Cat. | Cat. II 1000V | Cat. II 600V | Cat. II 1000V |
| Cat. III 300V | Cat. III 600V |

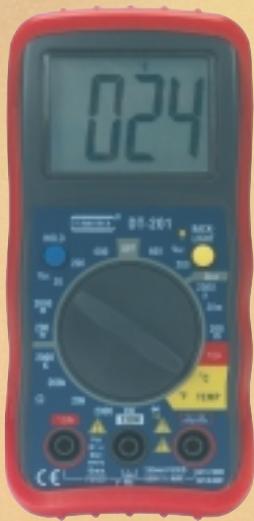

DT 201 (40010107)

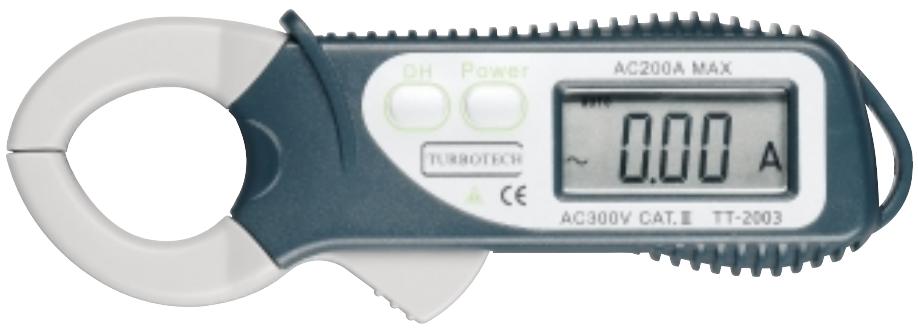

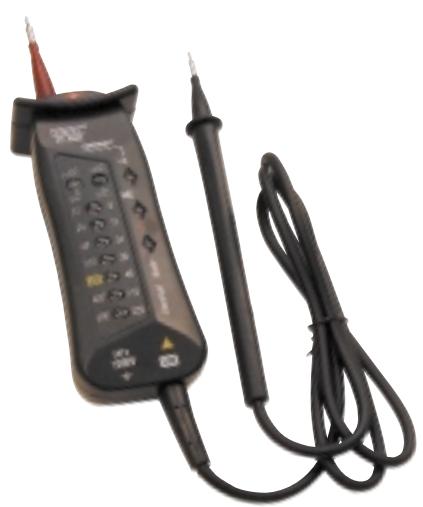

TT 2003 (70030116)


TT 3341 (70030121)

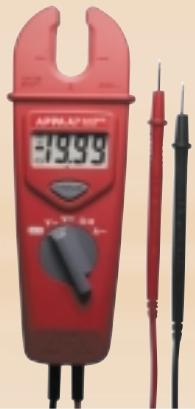

APPA A7 (70030110)

APPA A9 (70030114)
ACCESSIONS
APPA A 9: cordons
APPA A7: cordons fixes
TT2003:étui
OPTIONS
Etui pour Appa A7 (EA7)
Adaptateurs divers
DESCRIPTION
| APPA A7 | APPA A9 | TT 3341 | TT 2003 | |
| Mâchoire ouverte | x | |||
| Sélection automatique de la gamme | x | x | ||
| Continuité | x | x | x | |
| Eclairage LED de l'endetrot du travail | x | |||
| Sauvegarde de l'affichage | x | x | x | x |
SPECIFICATIONS
| APPA A7 | APPA A9 | TT 3341 | TT 2003 | |
| Courant alternatif | 0,1 ~ 200 A | 0,1 ~ 400 A | 40,00 ~ 400,0A 1000A | 0,01~200A |
| (3%+3) | (1,8%+3) | (2,5% + 10 / 5) (3%+4) | (1,9%+8) | |
| Tension alternative | 1- 600 V | 1,0-600V | 400,0mV 4,000 - 40,00 -400,0 - 600V | |
| (1,5%+3) | (1,5%+3) | (0,8%+20) (1,8%+5) (2,5%+5) | ||
| Tension continue | 1 - 600 V | 1,5-600V / 0,2-600V | 400,0mV 4,000 - 40,00 -400,0 - 600V | |
| (1%+2) | (1%+2) (1%+4) | (0,8%+3) (1,5%+3) (2%+3) | ||
| Résistance | 1- 2000 Ω | 0,1-100Ω / 101-2000Ω | 400,0 Ω 4,000-40,00-400,0 kΩ 40,00 MΩ | |
| (1%+2) | (2%+1) (2%+2) | (1% + 4) (1,5%+2) (3,5%+5) | ||
| Capacité | 40,00nF-100,0μF | |||
| Fréquence | 5,000Hz - 10,00MHz | |||
| Température | -50 - +1000 °C (senseur type K) | |||
| Ouverture mâchoire | 12 mm | 27 mm | 30 mm | 35 mm |
| Dimensions | 65 x 185 x 40 | 66 x 198 x 46 | 80 x 229 x 49 mm | 150 x 52 x 24 |
| Poids | 280 g | 277 g | 303 g | 100 g |
| Cat. | Cat. III 600V | Cat. III 300V | ||
TT 009 (40260402)

DESCRIPTION + SPECIFICATIONS

METALLA (70390101)

ST 882 (40220105)
| TT007/TT009 Voltstick | DETECTION DE TENSION SANS CONTACT | |
| TT007 | TT009 | |
| Indication de tension | via LED | |
| Gamage de tension et de fréquence | 50 tot 600V - 50 tot 500 Hz | |
| Catégorie de surtension | catégorie III 600V (sans condensation) | |
| Spécifications | Lampe de poche (LED) | |
| Piles | 2 piles 1.5V (AAA, NEDA 24A ou IEC LR 03) | |
| METALLA | DETECTEUR DE METAUX ET DE CABLES ELECTRIQUES |
| Sensibilité aux métaux | 20 cm (øconduit=1cm dans du béton) |
| Sensibilité électrique | 20 cm (charge 100W) |
| Sortie | Afficheur + son |
| Degré de protection | IP 44 |
| Poids | 380g |
| ST 882 | THERMOMETRE INFRAROUGE |
| Afficheur | LCD 3-1/2 digits (1999 points de mesure) avec rétro-éclairage |
| Gamage de mesure | -50.0°C à 550°C |
| Résolution | -50°C à 200°C : 0.1°C - >200°C : 1°C |
| Vitesse de balayage | 2.5 fois/seconde |
| Réglage de l'émissibilité | 0.95 (valeur fixe) |
| Facteur de distance | D/S = (8:1 (D = distance, S = surface de mesure) content 90% d'énergie encerclée au foyer) |
| Laser à diode | Sortie <1mW, longueur d'onde 630~670nm, Classe 2 (II) produit à laser |
| Spectre | 6~14 m |
| Mise en vue | Mise en vue automatique après ± 7 secondes |
| Alimentation | Pile 9V, NEDA 1604A ou IEC 6LR61, ou équivalente |
| Poids | 180g. |
| Dimensions | 82 x 41.5 x 160mm |
191 CBI (40400702)

ACCESSIONS
Livre avec cables et connecteurs RJ
Commande à distance avec connecteur BNC pour TT 256567
■ Piles avec le 180-CB
180 CB (40400701)



TT 256566 (40400423)


TT 256567 (40400424)
DESCRIPTION
| 180 CB | 191 CBI | TT 256566 | TT 256567A | |
| Test court-circuit | x | x | ||
| interruption | x | x | x | x |
| paires croisées | x | x | ||
| paires séparées | x | x | ||
| Connecteur BNC | x | |||
| Indication de terminaison en 10 Base 2 | x | |||
| Indication de tension de piles insuffisante | x | |||
| Signal sonore | x | x | x | x |
| Test d'isolement à 50 kOhms | x | |||
| Test automatique ou manuel | x | x | ||
| Identification fusible-prise | x | |||
| Emetteur alimenté par prise | x | |||
| Localisation de câbles | x | |||
| Identification de câbles | x | |||
| Tester sous tension | x | |||
| Tests effectuels par 1 personne | x | x | x | x |

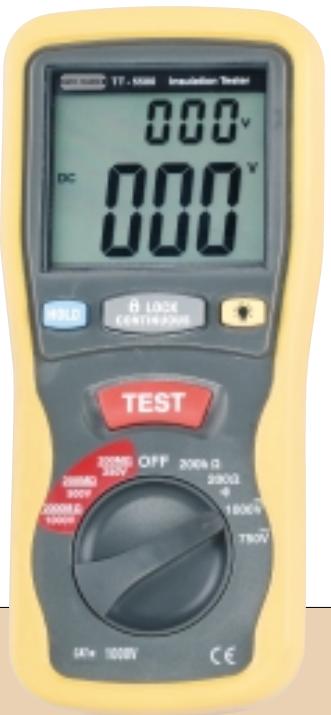

TT 5500 (40070105)


TT 360 (40070104)

DT 9902 (40180401)
SPECIFICATIONS
| MESUREURS D'ISOULEMENT | TT 360 | TT 5500 | |
| Tension alternative | 0.1~600V | 1~750V | |
| (1.5%+3) | (1.2%+10) | ||
| Tension continue | 0.1~600V | 1~1000V | |
| (1%+3) | (0.8%+3) | ||
| Résistance | 0.1W~4000Ω | 0.1Ω~200Ω 0.1kΩ~200kΩ | |
| (1%+5) | (1%+5) | ||
| Courant de test | 200mA | ||
| Tensions de test | 250V / 500V / 1000V | ||
| Test de résistance d'isolation | 1kW~4000MΩ Courant de test >1mADécharge avec signal sonore | 0.1MΩ~2000MΩ >1mA courant de test | |
| (3%+5) < 2GΩ | (3 %+5) < 1000 MΩ | ||
| (5%+5) > 4GΩ | (5%+5) > 1000 MΩ | ||
| Affiche | 4 digits + Sauvegarde de l'affichage | Sauvegarde de l'affichage | |
| Dimensions | 196 x 112 x 64 mm | 200 x 92 x50 mm | |
| Poids | 700 g | 700 g | |
| Cat. | Cat. III 600V - Cat. II 1000V | Cat. II 1000V | |
| TESTEURS DE TENSION | DT 9902 | DT 9903 |
| Tension alternative avec LED | 12 / 24 / 48 / 110 / 230 / 400 / 690V | |
| (70%<LED actif<100%) | ||
| Tension continue avec LED | 6 / 12 / 24 /36 / 48 / 110 / 220V | |
| (70%<LED actif<100%) | ||
| Affichage de la tension alternative | 1-600V | |
| (3%+10) | ||
| Affichage de la tension continue | 1-600V | |
| (3%+3) | ||
| Signal de continuité | 0-85 kΩ | 0-10kΩ |
| Impédance d'entrée | 1MΩ | 400kΩ |
| Sélection automatique de la gamme | oui | oui |
| En(dé)clenchement automatique | oui | oui |
| Dimensions | 135x51,5x38,5mm | 215x72x36,7mm |
| Poids | 182g | 235g |
| Cat. | Cat. III 1000V | Cat. III 600V |

TT8200 (40132045)

TT8200SET PROFESSIONNEL DE CORDONS DE MESURE
CAT III 1000 V
Pointes de touche type "lanterne"
Jeu de pincees crocodile
Pointes de touche avec crochet
Jeu de cordons modulaires
TT1284 JEU DE CORDONS DE MESURE “COMFIGRIP”
CAT III 1000 V / CAT IV 600 V - 10 A
■ Rouge/Noir
Fiche malé coudee 90°
Isolement PVC
Pointes de touche type "lanterne" 4mm
Longueur 1m
TT1288 JEU DE CORDONS DE MESURE EN SILICONE
CAT III 1000 V / CAT IV 600 V - 10 A
Rouge/Noir
Temperature de fonctionnement -40^ / +80^
Fiche mAle coudee 90^
Pointes de touche 4mm
■ Isolement silicone
TT3081 JEU DE CORDONS MODULAIRES
CAT III 1000 V / CAT IV 600 V - 16 A
■ Rouge/Noir
Fiche malé coudée 90^
Isolement PVC
Fil 0,8mm2
Autiliser avec TT3908/TT3909
TT3908 POINTES DE TOUCHE 4MM
CAT III 1000V / CAT IV 600 V - 16 A
Rouge/Noire
Type "lanterne"
Protection pour tests sur circuits intégrés
Dim. 109 × 10 ~mm
TT3909JEU DE PINCES CROCODILE
CATIII 600 V / CAT II 1000V - 10 A
Rouge/Noire
Ouverture 36mm
Dim. 82 × 36mm
AutiliseravecTT3081
TT3914 JEU DE PINCES CROCODILE
CAT III 600 V
Rouge/Noire
Ouverture 10mm
Dim. 64 × 20mm
Autiliser avec TT1288/TT1284/TT3081
CONDITIONS GENERALES DE VENTE
CLAUSE GENERALE
Les prsentes conditions generales annulent et remplacent les precedentes et sont modifiables sans préavis. Elles constituent la base juridique des constats de vente entre la Societe et ses clients pour toutes les dispositions qui n'ont pas fait l'objet de conventions particulieres, écrites et acceptées par le vendeur.
CATALOGUES ET TARIF
Les prix et renseignements (y compris informations techniques et devis) ne sont disponibles qu'a titre indicatif, sont susceptibles de modifications sans préavis et n'engagent la Société qu'aupres confirmation expresse.
Un tarif sur disquette pour PC vous sera fourni sur simple demande.
COMMANDES
Le fait de passer une commande implique l'acceptation formelle des prsentes conditions generales qui l'emportent, de convention expresse, sur celles de l'acheteur, sauf dérogation écrite et préalable.
Les commandes doivent être confirmées par écrit par le client.
Le délambda de livreason s'entend après réception de la commande écrite et mise au point de tous les détails techniques et commerciaux.
L'annulation de toute commande, partie de commande ou retour de marchandise (neuve et en emballage d'origine livre depuis moins d'un mois) ne sera acceptée que si celle-ci est confirmée par écrit.
Les délais de livraison ne sont données qu'a titre indicatif et leur non-observation ne peut entrainer ni l'annulation de la vente, ni le refus de marchandise, ni pénélaté, ni dommages-intérêts.
FACTURATION
Nos factures sont établies aux prix et conditions en vigueur lors de la livraison du matériel. Elles pourront être modifiées sans préavis, suivant les conditions économiques en vigueur et la parité des monnaies étrangères.
RESERVE DE PROPRIETE
La propriété des marchandises est réservée jusqu'au complet paiement du prix (loi 80335 du 12 mai 1980). En cas de cessation de paiement du client, la Société peut revendiquer les marchandises, conformément à la loi du 25 janvier 1985.
En cas de non-paient a échéance, la vente pourra être résolue de plein droit huit jours après envoi d'une mise en demeure-recommmandée.
Les marchandises restent propriété du vendeur jusqu'à paiement total de la facture.
L'acheteur supporte, dès livraison, les risques de perte ou destruction.
Au cas ou les marchandises seraient vendues, le client s'engage a nous ceder le prix d'achat, à titre de garantie de paiement des fournitures, et notre Societe est autorisee par les presentes a reclamer le paiement directement aux clients de l'acheteur.
Toute clause portée sur les bons de commande (imprimée ou manuscrite) et contraire à nos conditions générales de vente, ne pourra nous être opposée.
TRANSPORT
Toutes nos marchandises voyagent aux risques et péris du destinataires.
En cas d'avarie ou de manquant, I'etat des marchandises doit etre constated a l'arrival et les reserves doivent etre apposees sur le bon de livraison. Ces reservesdoivent etre dénoncées par lettuce recommandee avec demande au transporteur et pareillement confirmees à TURBOTRONIC dans les trois jours qui suiventelui de la reception.
Par suite, il incombe au destinataire d'exercer ses recours contre le transporteur, conformement aux articles 105 et 106 du Code du Commerce.
Le franco de port est appliqué pour toute commande égale ou supérieure à 390 euros net H.T.
DELAI DE LIVRAISON
Pour toute commande de matériel stocké, passée avant midi, livraison entre 24 et 48 h.
REGLEMENT
Après ouverture de compte en nos livres, les factures sont payables par traite acceptée à 60 jours fin de mois le 10 à compter de la date de facturation. Aucun escompte n'est consenti pour les règlements anticipés. Tout autre délambda de paiement devra être spécifique sur le bon de commande. En cas de dépassement des échéances convenues l'acheteur sera redevable d'une pénalité pour retard de paiement au taux de 1.5% par mois à dater de l'échéance jusqu'à jour de paiement, du remboursement des frais mis à notre charge ainsi que les frais de correspondance. La première livraison sera faite au comptant ou contre remboursement.
GARANTIE
Notre matériel est garanti de 1 an à 2 ans, suivant les marques, à dater de la facture. La garantie est limitée au remplacement ou à la réparation en nos ateliers du produit reconnu défectueux. L'envoi du matériel s'effectue franco dans les deux sens. La garantie s'annule si le matériel a été réparé ou modifié en dehors de notre service S.A.V.
JURIDICKION
En cas de contestation, le Tribunal de Commerce d'Evry est seul compétent.
Ce catalogue a ete fait avec les plus grands soins. Toutefois it est possible qu'il y ait enore des erreurs ou des informations imprecises, ou que le fournisseur ait aportedes modifieu ou aux specifcations.Nous en declinons tout responsabilitie.
La Performance dans la mesure

LA PERFORMANCE DANS LA MESURE
TURBOTRONIC SARL
Z.l. de Villemilan
21, Avenue Ampère - BP 69
91325 WISSOUS CEDEX
Tel 0160114212
Fax 0160111778
www.turbotronic.fr
info@turbotronic.fr

Representants régionales
Secteur 01: Jacques HERIN
Tel: 06 08 46 07 11
Secteur 02: Jérôme DIERICKX
Tel: 06 8073 63 07
Secteur 03: Eric GAUTHIER
Tel: 06 08 46 11 38
Secteur 04: Paolo de OLIVEIRA
Tel: 06 80 90 05 22
Secteur 05: Philippe VALENTE
Tel: 06 80 73 75 73
Secteur 06: Raoul RIQUELME
Tel: 06 07 81 40 74

Notice Facile
