Type de produit	Réfrigérateur combiné
Caractéristiques techniques principales	Réfrigérateur avec congélateur en bas, technologie No Frost
Alimentation électrique	220-240 V, 50 Hz
Dimensions approximatives	Hauteur : 185 cm, Largeur : 60 cm, Profondeur : 65 cm
Poids	Environ 70 kg
Capacité totale	Environ 350 litres
Classe énergétique	A+
Fonctions principales	Fonction de refroidissement rapide, éclairage LED, tiroirs à légumes
Entretien et nettoyage	Nettoyage régulier de l'intérieur, dégivrage automatique
Pièces détachées et réparabilité	Disponibilité de pièces détachées auprès du fabricant
Sécurité	Système de verrouillage de porte, protection contre les surcharges électriques
Informations générales utiles	Garantie de 2 ans, service après-vente disponible

FOIRE AUX QUESTIONS - FRN-U21D3CI DAEWOO

Comment puis-je régler la température de mon réfrigérateur DAEWOO FRN-U21D3CI ?

Pour régler la température, appuyez sur le bouton de température situé sur le panneau de contrôle. Utilisez les flèches pour ajuster la température à votre convenance.

Mon réfrigérateur fait un bruit étrange, que dois-je faire ?

Vérifiez si le réfrigérateur est bien nivelé et s'il n'est pas en contact avec d'autres objets. Si le bruit persiste, il peut être nécessaire de contacter un service après-vente.

Comment dégivrer mon DAEWOO FRN-U21D3CI ?

Pour dégivrer, débranchez l'appareil et laissez la porte ouverte. Utilisez une serviette pour absorber l'eau qui s'écoule. Ne jamais utiliser d'objets tranchants pour enlever la glace.

Pourquoi mon réfrigérateur ne refroidit-il pas correctement ?

Assurez-vous que les bouches d'air ne sont pas obstruées et que la porte se ferme correctement. Vérifiez également la température réglée et si le réfrigérateur est bien alimenté électriquement.

Quelle est la capacité de ce réfrigérateur ?

Le DAEWOO FRN-U21D3CI a une capacité de 210 litres pour le réfrigérateur et 70 litres pour le congélateur.

Comment nettoyer l'intérieur de mon réfrigérateur ?

Débranchez l'appareil, retirez tous les aliments et utilisez un mélange d'eau tiède et de savon doux pour nettoyer les surfaces intérieures. Rincez avec un chiffon propre et humide.

Quels sont les réglages d'énergie recommandés pour ce modèle ?

Il est recommandé de régler la température du réfrigérateur entre 3°C et 5°C et celle du congélateur entre -15°C et -18°C pour une efficacité énergétique optimale.

Y a-t-il une garantie pour le DAEWOO FRN-U21D3CI ?

Oui, ce produit est généralement livré avec une garantie de 2 ans. Vérifiez les conditions spécifiques auprès du revendeur.

Comment puis-je contacter le service client de DAEWOO ?

Vous pouvez contacter le service client de DAEWOO par téléphone ou via leur site web officiel pour obtenir de l'aide concernant votre produit.

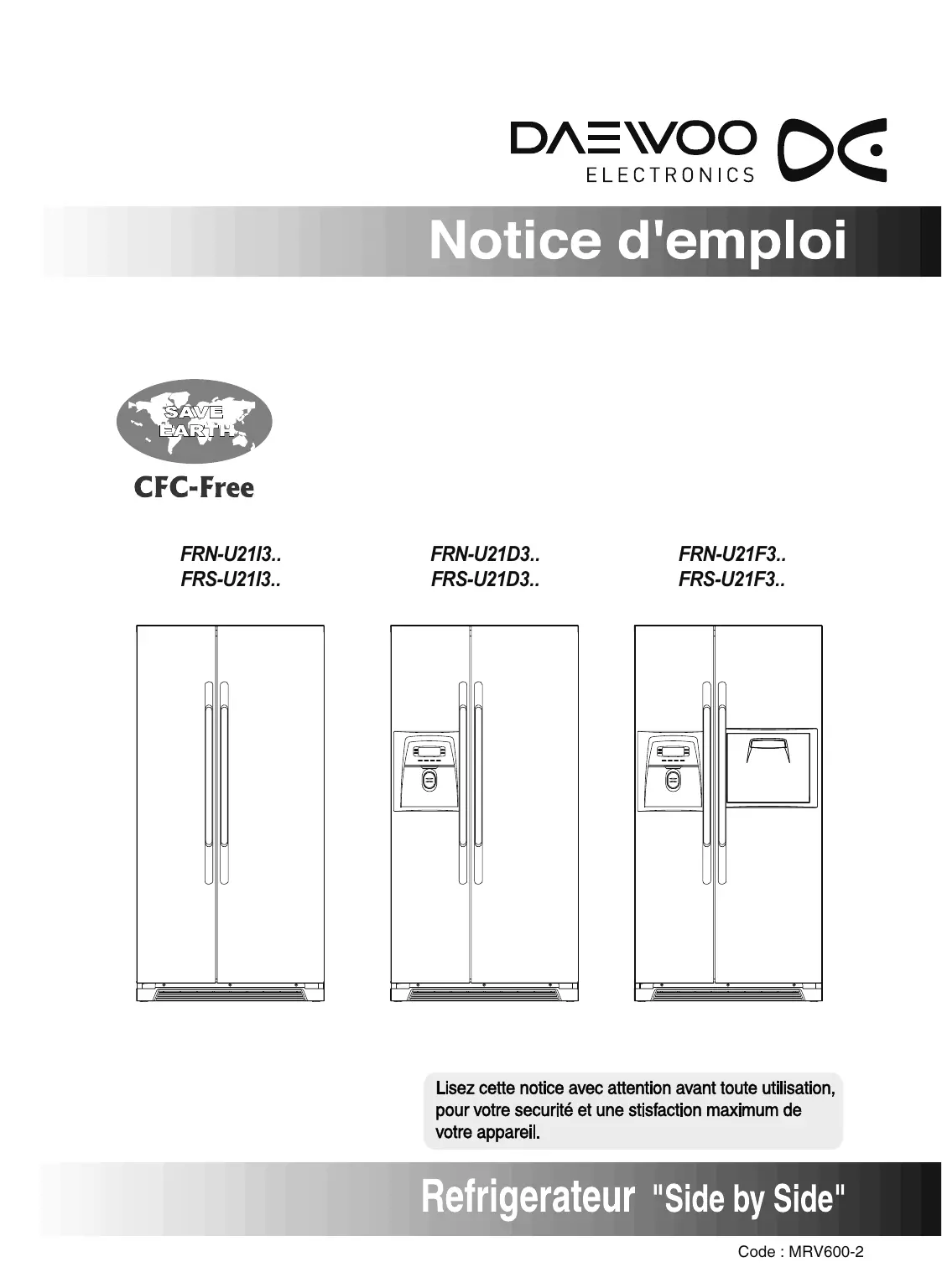

MODE D'EMPLOI FRN-U21D3CI DAEWOO

Lisez cette notice avec attention avant toute utilisation, pour votre sécurité et une sisfaction maximum de votre apparéil.

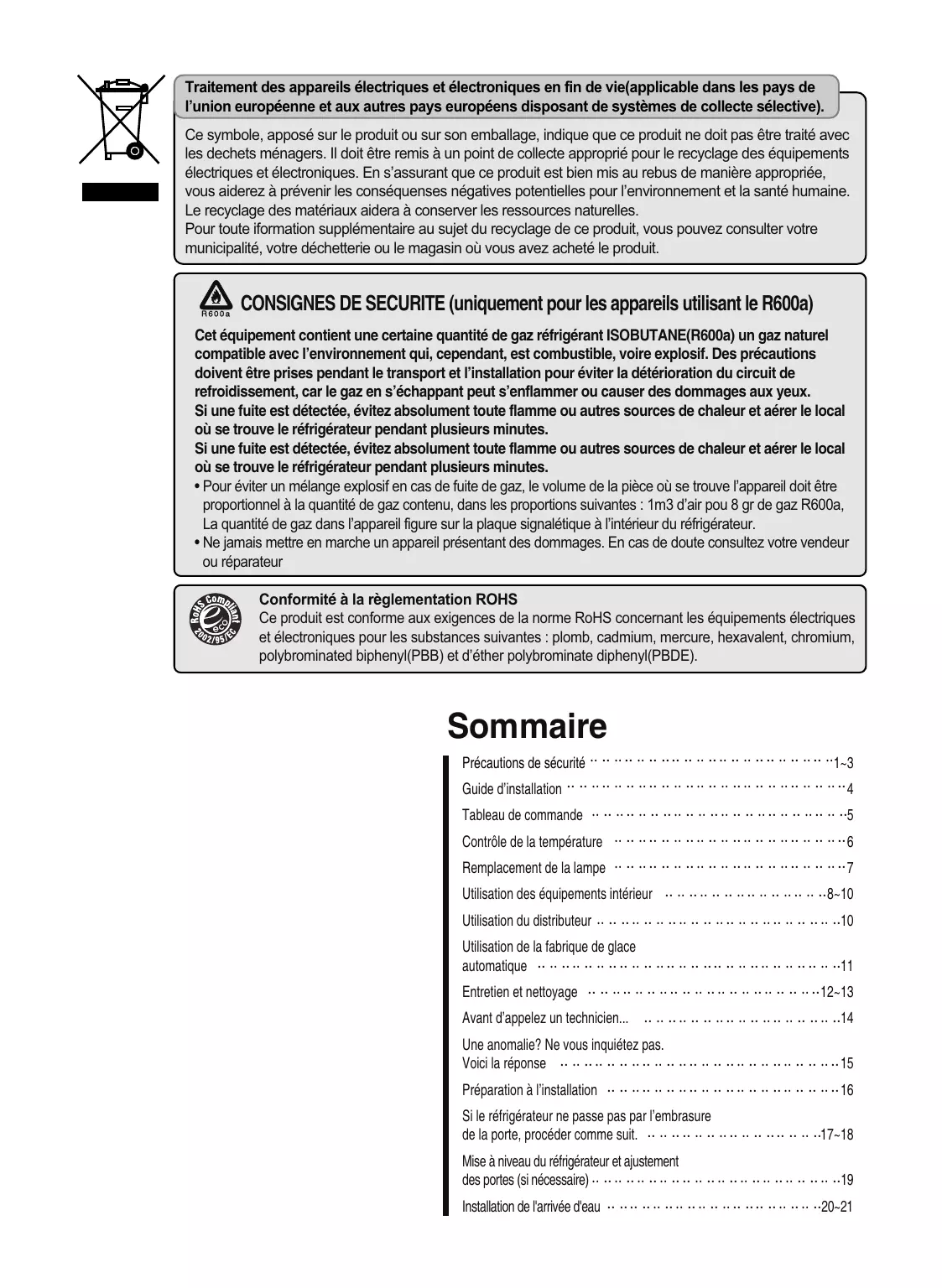

Traitement des appareils électriques et électroniques en fin de vie(applicable dans les pays de l'union européen et aux autres pays européens disposant de systèmes de collecte sélective).

Ce symbole, apposé sur le produit ou sur son emballage, indique que ce produit ne doit pas été traité avec les dechets menagers. Il doit être remis à un point de collecte approprié pour le recyclage des équipements électriques et électroniques. En s'assurant que ce produit est bien mis au rebus de manière appropriée, vous aiderez à prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine. Le recyclage des matériaux aidera à conserver les ressources naturelles.

Pour toute information supplémentaire au sujet du recyclage de ce produit, vous pouvez consulter notre municipalité, votre déchetterie ou le magasin où vous avez acheté le produit.

CONSIGNES DE SECURITE (uniquement pour les apparciels utilisant le R600a)

Cet équipement contient une certaine quantite de gaz refrigerant ISOBUTANE(R600a) un gaz naturel compatible avec I'environnement qui, cependant, est combustible, voire explosif. Des precautions doivent etre prises pendant le transport et l'installation pour eviter la deterieioration du circuit de refroidissement, car le gaz en s'échappant peut s'enflammer ou causer des dommages aux yeux.

Si uneuite est detectee, evitez absolutment toute flamme ou autres sources de chaleur et aerer le local où se trovue le réfrigérateur pendant plusieurs minutes.

Si uneuite est detectee, evitez absolutment toute flamme ou autres sources de chaleur et aerer le local où se trouve le réfrigerateur pendant plusieurs minutes.

• Pour éviter un mélange explosif en cas de fuite de gaz, le volume de la pièce où se trouve l'appareil doit être proportionnel à la quantité de gaz contenu, dans les proportions suivantes : 1m3 d'air pou 8 gr de gaz R600a, La quantité de gaz dans l'appareil figure sur la plaque signalétique à l'intérieur du réfrigerateur.
• Ne jamais mettre en marche un apparéil représentant des dommages. En cas de doute consultez votre vendeur ou réparateur

Conformité à la règlementation ROHS

Ce produit est conforme aux exigences de la norme RoHS concernant les équipements électriques et électroniques pour les substances suivantes : plomb, cadmium, mercure, hexavalent, chromium, polybrominated biphenyl(PBB) et d'éther polybrominate diphenyl(PBDE).

Sommaire

Précautions de sécurité 1~3

Guide d'installation 4

Tableau de commande 5

Contrôle de la températe 6

Remplacement de la lampe 7

Utilisation des équipements interieur 8-10

Utilisation du distributeur 10

Utilisation de la fabrique de glace automatique 11

Entretien et nettoyage 12-13

Avant d'appelez un technicien... 14

Une anomalie? Ne vous inquietez pas. Voici la reponse 15

Preparation à l'installation 16

Si le réfrigerateur ne passée pas par l'embrasure de la portec, proceder comme suit. 17~18

Mise à niveau du réfrigérateur et ajustement des portes (si nécessaire) 19

Installation de I'arrivee d'eau 20-21

AVERTISSEMENT

Indique un risque de danger de mort ou de blessure grave

ATTENTION

Indique un risque de blessure corporelle ou d'endommagement de l'appareil

Autres symboles

NE PAS enlever ni démonter!

Débrancher de la prise secteur!

À NE PAS FAIRE...

A respectable imperativement!

Remarque

1. Si le cordon secteur est endommagé il doit être remplace par un cordon d'origine L'opération doit être effectuee par un technicien qualifié du service après vente pour éviter tout chic électrique.
2. Cet apparéil ne doit pas être utilisé par des personnes(y compris les enfants) ayant des capacité physiques, sensorielles ou mentales reduites, ou sans expériences ou habitude, sans être surveillées ou tant qu'elles n'ont pas été formées par des personnes compétentes et responsables de leur sécurité.

AVERTISSEMENT

Ne jamais laisser le réfrigerateur lui-même ni d'autres objets (lourds) écraser le cordon d'alimentation.

Ne pas tordre exagérément le cordon d'alimentation.

• Si le cordon d'alimentation est endommagé ou dénudé, il peut provoquer un incendie ou un chocoléctique.

Ne pas brancher plusieurs apparéils sur une même prise murale.

Risque de surchauffe et d'incendie. Utiliser une prise de terre réservée au réfrigérateur.

Ne jamais manipuler le cordon d'alimentation avec les mains humides.

Risque de chic électriche.

Ne jamais utiliser un cordon ni une fiche électriche endommages. Ne pas brancher le réfrigerateur sur une prise murale mal fixée.

• Risque d'incendie, de chocolélectrique ou de blessure grave.

Relier le réfrigérateur à la terre. Vérifier que la prise murale est reliée à la terre.

Risque de chic électrique.

Ne jamais tirer sur le fil pour débrancher le réfrigérateur. Saisir fermement sa fiche électrique et la tirer.

AVERTISSEMENT

Brancher la fiche dans la prise murale de telle sorte que le cordon soit orienté vers le bas.

S'il est orienté vers le haut, il risque d'être tordu exagérément ou endommagé, ce qui peut provoquer un choc électrique ou un incendie.

Ne jamais faire passer le cordon d'alimentation au-dessus d'un apparéil de chauffage ni lui faire toucher un apparéil de chauffage.

Le cordon risque d'être endommagé et de provoquer un chic électrique.

Ne jamais verser ni pulvériser d'eau dans le réfrigérateur (ni à l'intérieur, ni à l'extérieur).

Il risque d'être moins bien isolé et de provoquer un chocolélectrique.

Ne pas laisser des enfants se suspendre aux portes du réfrigérateur.

Il risque de tomber sur eux et de les blesser.

Ne jamais réparer, démonter ni modifier le réfrigerateur vous-mêmes.

Risque de blessure corporelle ou d'endommagement de l'appareil. Toute intervention doit etre effectuee par une personne qualifiee.

Ne jamais utiliser de gaz inflammables, de benzène, d'essence ni d'aérosol à proximité du réfrigérateur.

Risque d'incendie, d'explosion ou de blessure corporelle.

Éviter d'installer le réfrigerateur sur un sol mouillé ou dans unepiece très humide.

Il risque d'être moins bien isolé, ce qui peut provoquer un chocolélectrique.

Vérifier qu'il n'y a pas de jeu dans la fiche branchée dans la prise murale.

• Elle risque d'être moins bien isolée et de provoquer un chocoléctique.

Ne jamais placer de recipients contenant de l'eau ni aucun autre liquide sur le dessus du réfrigérateur.

• De l'eau risque de tomber dans le réfrigérateur et de provoquer un choc électrique ou de l'endommager.

Ne jamais déplacer ni retirer les étagères ni les balconnets s'ils contiennent des alimentés ou des recipients.

• Des recipients lourds (en verre, en métal, etc.) risquent de tomber et de vous blesser, ou de casser les étagères en verre ou d'autres éléments intérieurs.

Ne stocker ni gaz ni liquides inflammables dans le réfrigerateur.

Si une fuite de gaz est detectée pres du réfrigérateur ou dans la cuisine, ventiler immédiatement la piece sans toucher la fiche électrique ni le réfrigérateur.

AVERTISSEMENT

Ne pas placer de médicaments ni d'échantillons d'analyse nécessitant un contrôle de température strict dans le réfrigérateur.

Ne jamais passer les doigs ou les mains sous le réfrigérateur et plus particulièrement à l'arrête de l'appareil.

• Vous risquez de vous blesser sur les bords coupants des tôles ou de receivevoir un chocolélectrique.

Ne pas remplacer le fusible ni l'ampoule d'éclairage vous-même. Faire appel à un technicien.

Si le cordon secteur est coupé ou endommagé, appelez le service après vente immédiatement.

Lors de la mise au rebut du réfrigérateur, enlever le joint des portes.

• Un enfant peut rester coincide et sétouffer dans un réfrigerateur abandonné. Respecter cette consigne même si le réfrigerateur ne doit rester entreprisesque que quelques jours.

ATTENTION

Débrancher le réfrigerateur quand il ne doit pas être utilisé pendant une période prolongée.

Ne jamais toucher des alimentes ni des récipients, plus particulièrement en métal, avec les mains humides dans le compartment congélateur.

Risque d'engelures et de brûlures par le froid.

Ne jamais consommer d'aliments avariés ou détiéorés.

Ne jamais placer de bouteilles ni de récipients en verre dans le compartment congélateur.

• Les recipients en verre et les bouteilles peuvent se casser et provoquer des blessures corporelles.

Pour déplacer le réfrigérateur couche ou incliné, faire appel à au moins deux personnes pour le tener (l'une pour tener les poignées arrêtè du haut, l'autre pour tenir celle du bas).

Le réfrigérateur risque de glisser et de tomber s'il est tenu par un autre endroit.

Soulever les pieds réglibes pour déplacer le réfrigérateur.

• Les pieds réglibes peuvent endommager ou rayer le sol. Pour déplacer le réfrigerateur sur une longue distance, fixer fermement les éléments intérieurs avec du ruban adhésiF.
• Sinon, ils risquent de s'entrechoquer et de se casser.

Lisez ces précautions de sécurité avant d'utiliser l'appareil et respectez-les pour votre sécurité.

Précautions d'installation et de branchement

Afin de prévenir les risques d'incendie, de chocolélectrique ou de fuite
Ne jamais placer le réfrigerateur à un emplacement où de l'eau risque de s'accumuler facilement.
2 Vérifier les points suivants avant de brancher le réfrigérateur.

Utiliser impératifement une prise murale reliée à la terre pour brancher le réfrigérateur.
- Ne pas branchier le réfrigerateur avec d'autres appareils sur la même prise.

3 Ne pas utiliser de prise adaptateur ni de rallonge.
4 Ne pas laisser des appareils lourds écraser le cordon d'alimentation.

Si un bruit étrange, une odeur chimique, une fumée, etc. s'échappent du réfrigerateur après son branchement, le débrancher immédiatement et appeler un technicien.
Attendre environ 5 minutes avant de rebrancher l'appareil afin de ne pas endommager le compresseur ni ses autres composants électriques.
Attendre de 2 à 3 heures que l'intérieur soit suffisamment froid après le premier branchement pour placer des alimentents dans le réfrigerateur. (Une odeur de plastique peut apparaître lorsque le réfrigerateur fonctionne pour la première fois après avoir été branché. Cette odeur s'estompe au fur et à mesure que le réfrigerateur fonctionne et que les portes sont ouvertes et fermées.)

Précautions d'utilisation

Pour prévenir les risques de blessure corporelle, d'incendie, de chocoléctrique, etc., lisez attentivement ce guide d'utilisation et conservez-le à proximé pour une réference future.

■Accessoires

Casier a oeufs

Le boftier

Kit d'alimentation d'eau

Guide d'utilisation

Modèle avec distributeur

Modèle avec distributeur

Montre que le système de contrôle numérique fait fonctionner le réfrigerateur. (L'icône est toujours allumée quand le réfrigerateur fonctionne.)

La désodorisant est active tant que le réfrigerateur fonctionne.

Environ 6 mois après la première utilisation levoyant "FILTER CHANGE" s'allume, replacer alors le filtr, appuyer ensuite sur la touche "RESET WATER FILTER" pendant 5 secondes levoyant "CHANGE FILTER" s'eteint.

En jouant les enfants peuvent appuyer sur n'importe qu'elle touche du panneau de commande provoquant un déreglement de l'appareil. pour éviter cela, appuyez sur "LOCK" pendant environ 2 secondes. Les commandes sont bloquées et les réglages précedents sont conservés. Rappuyez sur "LOCK" à nouveau, pendant plus d'une seconde, pour débloquer l'appareil

Choisissez EAU / GLACONS selon votre désir.

Un rectangle lumineux apparaitra autour de l'indication de votrechoix.

Appuyez doucement sur le levier du distributeur avec votre verre, la glace arrivera au bout de 1~2 secondes Si vous placez votre verre trop bas l'eau peu tomber a coté ou élabousser.

Pendant le nettoyage de la réserve de glace ou lors d'une non utilisation prolongée, enlevez les glaçons et appuyez sur le bouton pour arrêté la fabrique de glace.

Modèle de base

• Les ampoules interieures du réfrigerateur s'eteignent quand les portes sont ouvertes depuis plus de 10 minutes.
• Quand la porte du congélateur ou du réfrigerateur est ouverte depuis plus d'une minute, l'alarme de porte sonnependant 5 minutes à 1 minute d'intervalle.

Modèle avec distributeur

Une pression sur le bouton FREEZER SET(REG. CONG.) modifie la température comme indiqué sur le schéma ci-dessous.

Changement de température séquentiel <<

Congélation accéléeree...

Pour accélérer la congélation, appuyer sur le bouton "SUPER FREEZER"(SUPER CONG.) ; l'icone "QUICK "(RAPIDE) s'allume et le mode s'enclanche. Appuyer une nouvelle fois sur le bouton pour arrêté ce mode.

Compartment réfrigérateur

Une pression sur le bouton REFRIGERATOR SET (RÉG. RÉFR.) modifie la température comme indiqué sur la figure ci-dessous.

Changement de température séquentiel <<

Refroidissement et réfrigération accélérés

Pour accélérer le refroidissement ou la congélation, appuyer sur le bouton "SUPER REFRIGERATOR" (SUPER RÉFR.); l'icone "QUICK" (RAPIDE) s'allume et le mode s'enclença. Appuyer une nouvelle fois sur le bouton pour arrêté ce mode.

Modèle de base

FRZ. TEMF

5

3

2

1

MAX.

MIN.

REF. TEMF

Une pression sur le bouton FRZ. TEMP(RÉG. CONG.) modifie la températe comme indiqué sur le schéma ci-dessous.

Changement de température séquentiel<<

3

4

5

1

2

Compartment réfrigérateur

Une pression sur le bouton REF. TEMP(RÉG. RÉFR.) modifie la température comme indiqué sur la figure ci-dessous.

Changement de température séquentiel<<

3

3
4
5
1
2

Remplacement des lampes du congélateur

Enlever les 2 vis du boitier

Tirer le boitier en pressant le bas

Remplacer les lampes et effectuer les opérations inverses pour le remontage

Remplacement des lampes du réfrigérateur

Haut du réfrigérateur
Enlever les 2 vis du boitier

Tirer le boitier en pressant le bas

Remplacer les lampes et effectuer les opérations inverses pour le remontage

Compartiments du modele basique

Compartiments du modele avec distributeur

Illustration des modèles toutes options. Les fonctionnalités dépendent des modèles.

Remarque

• Ne pas toucher ni tener les alimentes (ni les recipients) avec les mains humides dans le compartment Congélateur.
  Risque d'engelures (brûlures par le froid).
• Ne pas placer de médicaments, d'échantillons d'analyse, etc. dans le réfrigérateur.
• Ne pas placer de légumes dans le compartment produit frais. Ilis risquent de geler.

Le casier a oeufs peut etre place sur une etagere du réfrigerateur si nécessaire.

1 Balconnet du congélateur

Pour la conservation des surgelés.

(Ne pas placer de crème glacée ni d'aliments destinés à être conservés longtemps dans le balconnet supérieur du congelateur.)

Etagère du congélateur (verre trempe)

Pour la conservation des produits surgelés (viande, poisson, crèmes) etc.

3 Bac à alimentés séchés du congelateur

Pour la conservation prolongée des alimentés séchés (calmars séchés, anchois séchés, etc.)

4 Casier à viande du congélateur

Pour la conservation de la viande, du poisson et de la volaille emballés dans une feuille d'aluminium ou sous film plastique.

Etagère du réfrigérateur (verre trempe)

Pour la conservation des alimentes courants

Casier a oeufs amovible

Ce casier peut être place à un autre endroit plus pratique dans le réfrigérateur.

(Ne pas utiliser ce casier pour la conservation des cubes de glace et ne pas le placer dans le compartment Congélateur.)

7 Compartiment produits frais/legumes

Voir page 10.

Casier à fruits

Pour la conservation des fruits.

Balconnet du réfrigérateur

Pour la conservation réfrigérée des alimentés, du lait, des jus de fruit, des bouteilles de bière, etc.

Compartment produits frais

Pour la conservation-temporaire des alimentes prêts à cuire (viande, poisson...)

Conseils pour la conservation des aliments

Bien laver les aliments avant de les conserver.

Subdiviser et séparer les aliments en portions aussi petites que possible.

Placer les alimentés qui contiennent de l'eau ou beaucoup d'humidité sur le devant des étagères (à proximé de la porte).

S'is sont places a proximite de la conduite d'air froid, iIs risquent de geler.

Attendre que les alimentes chauds ou brulants refroidissent suffisamment avant de lesmettre au réfrigerateurafin de réduire la consommation d'électricité et d'augmenter le pouvoir de réfrigération.

Faire preuve de prudence pour stocker les fruits tropicaux tels que les bananas, les ananas et les tomates car ils peuvent se déterminer facilement à basse température.

Laisser suffisamment d'espace
autour des alimentes. S'ils sont trop
tassés ou trop proches les uns des
autres, l'air froid ne peut plus circuler
et le pouvoir de réfrigération diminue.

Ne jamais oublier de couvir ou emballer les aliments afin d'empêcher l'apparition d'odeurs.

Appuyez sur la touche WATER/ICE (EAU/GLACONS) pour obtenir la fonction désirée (le rectangleASFaut de I'indication s'allume)

Choisissez en appuyant sur WATER/ICE pour obtenir votre choix

EAU

GLACONS

• Quand vous prenez des glaçons retirez doucement votre verre pour libérer le levierrés que vous avez rempli à moitié (sinon la glace continuera à descendre et le verre va déborder.)

ATTENTION

Evitez d'utiliser des verres fragiles ou du cristal pour prendre de la glaçons.
Pour vous sécurité ne jamais mettre les doigts ou des ustensiles à l'intérieur du distributeur.
Si vous trouvez une couleur anormale à la glaçons appepelez le S A V.
Si pendant une heuresaucunle distributeur n'est pasutilise ilretourne automatiqueatla position EAU.

(modèle avec distributeur seulement)

10 glaçons sont fabriqués en même temps et cela 7 à 8 fois par jour. si la réserve est pleine la fabrique s'arrête
- Un bruit se produit lorsque les glaçons tombent dans la réserve. Cela est tout à fait normal

- Quand la fabrique ne fonctionne pas

Si les glaçons se collent entre eux et ne descendent pas

Sortez la réserve et séparez les glaçons.

Si les glaçons sont petits et se collent

• La quantité d'eau est insuffisante et a besoin d'être régée appelez le S A V.

Si les glaçons sont petits et se collent

• Les glaçons peuvent fondre et couler dans le congélateur

Si une longue coupure est prévue retirez la réserve de glace videoz les glaçons et remettez la réserve en place

Ne pas rajouter des glaçons provenant d'un autre apparéil n'utilise que ceux qui sont fabriqués par lui même

MEMO

Illustration des
modules toutes
options. Les
fonctionalités
dépendant des
modules

Support du distributeur

Enlevez regulierement la grille d'ecoulement et nettoyez la tablette regulierement. (I'eau ne s'écoule pas toute seule il faut vider le bac).

Ne jamais utiliser d'autres appareils électriques à l'intérieur du réfrigerateur. Risque de choc électrique ou d'incendie.

Réserve de glace

• Demontage: soulevez le boitier vers l'avant pour l'enlever.
• Remise en place : glisser dans les rainures et pousser jusqu'au fond.

si vous n'arrivez pas à l'insérer correctement dessortez-le, bougez le dessort dans la boite ou faites tourner le mecanisme d'un quart de touret remettez le en place.

Ne stockez pas les glaçons trop longtemps.

Remarque

Attention à ne pas vous blesser lors du nettoyage de la réserve.

Balconnets du congélateur et du réfrigérateur

• Tenir les deux extrémités et soulever.

Étagères du congélateur et du réfrigérateur

• Ouvrir suffisamment les portes, puis tirer les étagères vers l'avant

Casier à légumes et casier à fruits Remarque

• Ne jamais utiliser d'essence, de benzène, de diluant, etc. sous peine d'endommager des éléments.

Comment nettoyer

Équipement interieur

Utiliser un chiffon doux, de l'eau et un détergent neutré pour le nettoyage.

Joint des portes

Utiliser un chiffon doux, de l'eau et un détergent neutre.

Arrière (compartment moteur)

• Éliminer la poussière de la grille à l'aide d'un aspirateur au moins une fois par an.

Remarque

Ne jamais utiliser d'essence, de benzène, de diluant, etc. sous peine d'endommager des éléments.

Problème	Point à contrôler	Action
Il ne fait jamais froid à l'intérieur. La condensation et la réfrigeration ne sont pas satisfaissantes.	1 Le réfrigérateur est-il débranché? 2 La température est-elle régée sur SOFT MODE (Faible)? 3 Le réfrigérateur est-il exposé à la lumière directe du soleil ou y a-t-il un apparil de chauffage à proximité? 4 L'arrête du réfrigérateur est-il trop proche du mur?	1 Brancher le réfrigerateur. 2 Régler la température sur MIDDLE [Milieu] ou STRONG[Fort]. 3 Déplacer le réfrigerateur à l'écart de la lumière directe du soleil et de tout apparil de chauffage. 4 Laisser un espace suffisant (au moins 10 cm) entre l'arrête du réfrigerateur et le mur.
Les alimentés gèlent dans le réfrigérateur.	1 La température est-elle régée sur STRONG[Fort]? 2 La température ambiente est-elle trop BASSE? 3 Des alimentés à forté teneur en humidité sont-ils placés à proximité de la conduite d'air froid?	1 Régler la température sur MIDDLE [Milieu] ou SOFT [Faible]. 2 Les alimentés peuvent geler si la température ambiente est inférieure à 5°C. Les déplacer à un endroit où la température est supérieure à 5°C. 3 Placer les alimentés à forté teneur en humidité sur le devant des étagères, à proximité de la porte.
Le réfrigérateur fait un bruit étrange	1 Le sol sur lequel repose le réfrigérateur est-il inégal? 2 L'arrière du réfrigérateur est-il trop proche du mur? 3 D'autres objets sont-ils en contact avec le réfrigérateur?	1 Déplacer le réfrigerateur à un endroit où le sol est nivélé. 2 Laisser un espace suffisant. 3 Enlever ces objets.
Odeurs ou émanations nauseabondes venant de l'intérieur	1 Les alimentés sont-ils conservés sans couvercle ou sans emballage? 2 Les étagères et les balconets ont-ils été salis par des alimentés? 3 Les alimentés sont-ils conservés trop longtemps?	1 Couvoir les alimentés ou les emballer. 2 Les nettoyer régulièrement. Quand les odeurs s'imprègnent, il est difficile de les eliminer. 3 Ne pas conserver les alimentés pendant une période prolongée. Le réfrigérateur n'est pas un conservateur à alimentés parfait ni permanent.

Une anomalie? Ne vous inquiètez pas. Voici la réponse.

Anomalie		Explication
Chaleur	La façade avant et les côtés du réfrigérateur chauffent.	• Des canalisations (conduites réfrigérantes) sont placées sous la surface afin d'empêcher la formation d'humidité.
Porte difficile à ouvrir	Les portes ne s'ouvrent pas facilement.	• Quand la porte est fermée et rouverte juste après, elle est difficile à ouvrir. De l'air chaud entre à cause de la différence de pression. Dans pareil cas, attendre une minute avant de rouvrir la porte.
Bruit étrange	De l'eau semble couler dans le réfrigérateur.	• Quand le comprésur se lance ou s'arrête, le liquide réfrigérant qui coule dans les conduites peut faire du bruit. • Le dégivrage de l'eau peut également faire un tel bruit. (Ce réfrigérateur est équipé d'un système de dégivrage automatique.)
	Des craquements se font entendre	• Lorsque les éléments interieurs se rétractent ou se dilatent en raison des changements de température, de tels bruits peuvent se faire entendre.
	Bruit de fond ou bourdonnement	• Le comprésur ou les ventilateurs de circulation d'air peuvent provoquer un bruit de fonctionnement. (Si le réfrigérateur n'est pas à niveau, ce bruit peut être plus fort.)

Givre et condensation	Du givre et/ou de la condensation se forment sur les parois et/ou à la surface des éléments dans les comportiments congélateur et réfrigérateur.	Du givre et/ou de la condensation peuvent se former dans les cas suivants; • Quand la tempête est élevée et/ou l'humidité force autour du réfrigerateur. • Quand les portes restent ouvertes longtemps. • Quand des alimentés à forté teneur en humidité ne sont pas couverts ni emballés. • Le même phénomène se produit quand on verse de l'eau froide dans un écipient en verre et que de la condensation se forme à la surface.
	Condensation sur le couvercle de l'éclairage interieur	• L'ampoule d'éclairage dégage de la chaleur quand elle est allumée. Quand les portes restent ouvertes trop longtemps, de la condensation peut se former sur le couvercle de l'éclairage à cause de la différence de température.
	Condensation à la surface du carénage	• Dans pareil cas, l'humidité ambiente est très élevée autour du réfrigerateur.

Vérifier d'abord que le réfrigérateur passse par l'embrasure de la porte.

Dimensions (y compris les poignées)

Trouver un emplacement d'installation adapté

Laisser un espace suffisant entre l'arrête du réfrigérateur et le mur afin que l'air circule librement

Ne pas exposer le réfrigérateur au rayonnement direct du soleil

• Quand l'emplacement d'installation est pret, suivez les instructions d'installation. Si la température ambiente dans laquelle le réfrigerateur fonctionne est BASSE (inférieure à 5^ ), les alimentés peuvent geler et le réfrigerateur peut fonctionner anormalement.

Si le réfrigérateur ne passé pas par l'embrasure de la porte, proceder comme suit.

Démontage de la porte du congealteur

1 Enlevez d'abord le cache inférieur. enlevez d'abord le collier à gauche du raccord, maintenez le raccord et enlevez le tuyau de gauche. (modèle avec distributeur seulement)

2 Devisser le cache de la charniere du haut à l'aide d'un tournevis. Inserer un tournevis fin dans la fente latérale du cache pour l'enlever.

3 Dévisser le système de fixation de 3 ou 4 tours. Déconnecter les faisceaux électriques.

4 Soulever la partie avant de la charnière pour enlever la porte. (Attention: la porte peut tomber quand la charnière est enlevée.)

5 Attention à ne pas déterminer le circuit d'arrivée d'eau en enlevant la porte.

Démontage de la porte du réfrigérateur

1 Devisser le cache de la chamiere du haut à l'aide d'un tourmevis. Inserer un tourmevis fin dans la fente latérale du cache pour l'enlever.

2 Dévisser le système de fixation de 3 ou 4 tours. Déconnecter les faisceaux électriques.

3 Soulever la partie avant de la charmière pour enlever la porte. (Attention: la porte peut tomber quand la charmière est enlevée.)

4 Soulever la porte pour l'enlever.

Remontage de la porte du congélateur

1 Enfilez le tuyau dans l'axe de la chamière inférieure (modèle avec distributeur seulement). Placez le bas de la portedu congélateur dans l'axe de la chamérique.

2 Refermer la porte et insérer l'ergot de la chamiere du haut dans le trou du haut de la porte du congelateur. (Insérer d'abord l'armere de la chamiere dans la rainure de l'élément saillant, puis la faire rentrer dans le trou du haut de la porte.)

3 Visser le système de fixation de la charnière de plusieurs tours. Connecter les faisceaux électriques et visser le fil de terre.

4 Clipser le cache de la charnière et le visser.

5 Insérez profondement le tuyau dans le raccord.

Remontage de la porte du réfrigérateur

1 Insérer verticalement le trou du bas de la porte du réfrigérateur dans l'ergot de la charnière du bas.

2 Refermer la porte et insérer l'ergot de la charnière du haut dans le trou du haut de la porte du réfrigerateur. (Insérer d'abord l'arrière de la charnière dans la rainure de l'élement saillant, puis la faire rentrer dans le trou du haut de la porte.)

3 Visser le système de fixation de la chamière de plusieurs tours. Connecter les faisceaux électriques et visser le fil de terre.

Mise à niveau du réfrigérateur et ajustement des portes (si nécessaire)

Le réfrigerateur doit être à niveau pour assurer un fonctionnement optimal et se désenter correctement. (Quand le sol sur lequel le réfrigerateur repose est inégal, les portes du congélateur et du réfrigerateur ne sont pas alignées.)

Si la porte du congélateur est plusasse que celle du réfrigérateur...

Insérer un tourmevis (plat) dans l'une des fentes du pied régliable de gauche (bas du congelateur) et faire tourner le pied jusqu'à ce que la porte soit alignée. (Visser pour faire remonter la porte du congelateur; dévisser pour la faire descendre.)

Si I'etape 1 ne suffit pas a aligner la porte du congelateur, passer aux etapes suivantes.

Si la porte du réfrigérateur est plus BASSE que celle du congélateur

Insérer un toumevis (plat) dans l'une des fentes du pied réglabre de droite

(bas du réfrigerateur) et faire tourner le pied jusqu'à ce que la porte soit alignée.

(Visser pour faire remonter la porte du réfrigerateur; dévisser pour la faire descendre.)

Si I'etape 1 ne suffit pas a aligner la porte du réfrigerateur, passer aux étapes suivantes.

Fixation du cache frontal

Après avoir installé le réfrigerateur et/ou aligné les portes, fixer le cache frontal à l'aide des vis fournies (situées dans le casier à oeufs).

Notice

L'avant du réfrigerateur doit être légèrement plus haut que l'arrière pour faciliter la fermeture des portes, mais si les pieds réglables ont été trop surélevés pour aligner les portes, au point que l'avant du réfrigerateur est trop haut par rapport à l'arrière, la porte peut être difficile à ouvrir.

Installation de l'arrivée d'eau (modèle avec distributeur seulement)

1. La pression d'eau doit être au minimum de 2.0~12.5 bars pour que la fabrique de glace fonctionne.

Pour vérifier replisssez un verre de 180 cc, si le temps de rémplissage est inférieur à 10 secondes la pression est correcte.
Si la pression est insuffisante voir notre installerateur.

1. Lors de l'installation des tuyaux évitez un endroit trop chaud
2. Le filtré est uniquement un filtré à impuretés il ne désinfecte pas ne tue pas les bacteriées et les microbes
3. La durée de vie du filtré dépend des conditions d'utilisation toute fois il est recommandé de le changer au moins deux fois par an

Choisissez un endroit facile d'accès pour la fixation du filtre pour simplifier le remplacement

1. ÀpRES installation du circuit d'alimentation en eau choisissez WATER(EAU) sur le panneau de contrôle et maintenez appuyé pendant 2~3 minutes pour replir le réservoir d'eau
2. Utilisez de la bande adhésive pour l'étanchéité des raccords et éviter les fuites d'eau.
3. L'appareil doit être raccordé à une arrivée d'eau froide.

Vérifier les pieces ci dessous pour installer l'alimentation en eau, si d'autres pieces sont nécessaires adressez vous à

RACCORD 3014454520)

SUPPORT (3012020700)

VISX4ea (7112401211)

COLLIER X 3ea (3011202000)

CARTOUCHE FILTRE A EAU 3019974100)

TUYAU D'EAU (A:3019503200 B:3019503300)

Procedure d'installation(modèle avec distributeur seulement)

1 Raccordement au robinet


 n'oubliez pas de mettre les jointsdans le raccord et l'adaptateur

2. Préparation à l'installation du filtré

1) mesurez la distance entre le filtré et le tuyau d'eau ,coupez le tuyau du filtré bien droit. 2) relier le tuyau au filtre comme indiqué sur le dessin.  attention à laisser suffisamment de longueur avant de couper.  VERS ROBINET  VERS REFRIGERATEUR

3. Oter les substances dans le filtré.

1) ouvir l'arrivee d'eau et verifiez si I'eau sort correctement. 2) vérifier si la vanne est bien ouverte au cas où l'eau ne coule pas. 3) laisser la vanne ouverte jusqu'à ce que l'eau coule. au début l'eau peut contenir des substances dues à la fabrication.

4. Fixer le boitier du filtré.

1) Vissez et serrer le boîtier (à droite et à gauche du boîtier) à l'arrête du réfrigérateur. Si le support n'est pas bien fixé enlevez le papier noir sur la bande autocollante et refixez. 2) Insérez le boîtier dans le support.

5. Raccordement du tuyau d'eau au réfrigérateur.

1) Enlever le capot de la boite de raccordement en bas à l'arrière de l'appareil. 2) Faire glisser l'écrou sur le tube(attention au sens). 3) Insérez le tuyau dans la vanne, serrez l'écrou. (la vanne se trouve à droite dans le boitier de raccordement.) 4) Vérifier si les tuyaux ont du jeu ou s'il y a des fuites, dans ce cas refaites les serrages. 5) Remise en place du boitier de raccordement. (le tuyau d'eau doit se trouver entre la rainure en bas du réfrigérateur et le capot du boitier de raccordement.)  placez le tube comme indiqué sur le dessin

6. Fixation du tuyau d'eau.

1) Fixer le tuyau avec le collier A. 2) Vérifier si le tube est plié ou pince, si tel est le cas refixé le correctement pour éviter touteuite d'eau.

7. Quand le raccordement est terminé.

1) Branchez le réfrigérateur et appuyez sur le bouton WATER (EAU) pendant 2~3 minutes pour vider l'air du circuit et les résidus de fabrication 2) Vérifier à nouveau sur l'ensemble du circuit qu'il n'y a pas de fuites si besoin replacez les tuyaux et ne rougeze plus l'appareil.  Marque:DAEWOO ELECTRONICS Modèle: FRS-U21I3.. Type de produit : Refrigerateur-congélateur Classe énergétique : A Consommation d'énergie de 520 kWh par an, calculée sur la base du résultat obtenu pour 24 heures dans des conditions d'essay normalisées. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'appareil. Volume total net : 555 L (Réfrigerateur 354 L · Congélateur 201 L avec 4 étoiles) Réfrigérateur et congélateur sans givre (froid ventilé total) La durée de montée en température : Autonomie de 5 h Pouvoir de congélation : 10 kg/24h - Ensemble climatique: ST. Cet apparéil est conçu pour être utilisé à une température ambiente comprise entre 16^ et 38^ . Émissions acoustiques dans l'air : 44 dB(A)

FICHE PRODUIT

Marque:DAEWOO ELECTRONICS Modèle: FRN-U21I3.. Type de produit : Refrigerateur-congélateur Classe énergétique : A Consommation d'énergie de 540 kWh par an, calculée sur la base du résultat obtenu pour 24 heures dans des conditions d'essay normalisées. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'appareil. Volume total net : 555 L (Réfrigerateur 354 L · Congélateur 201 L avec 4 étoiles) Réfrigérateur et congélateur sans givre (froid ventilé total) La durée de montée en température : Autonomie de 5 h Pouvoir de congélation : 10 kg/24h - Ensemble climatique: ST. Cet apparéil est conçu pour être utilisé à une température ambiente comprise entre 16^ et 38^ . Émissions acoustiques dans l'air : 44 dB(A)  Marque:DAEWOO ELECTRONICS Modèle : FRS-U21D3., FRN-U21D3., FRS-U21F3., FRN-21F3.. Type de produit : Refrigerateur-congélateur Classe énergétique : A Consommation d'énergie de 520 kWh par an, calculée sur la base du résultat obtenu pour 24 heures dans des conditions d'essay normalisées. La consommation d'énergie réelle dépend des conditions d'utilisation et de l'emplacement de l'appareil. Volume total net : 531 L (Réfrigérateur 356 L · Congélateur 175 L avec 4 étoiles) Réfrigerateur et congélateur sans givre (froid ventilé total) La durée de montée en température : Autonomie de 5 h Pouvoir de congélation : 10 kg/24h - Ensemble climatique: ST. Cet apparéil est conçu pour être utilisé à une température ambiente comprise entre 16^ et 38^ . Émissions acoustiques dans l'air : 44 dB(A)

Réfrigérant l'information(unesquément pour les-appareils utilisant le R-134a)
Réfrigérant	R-134a
Charge	0.190kg
Potentiel de réchauffement	1300
Contient des gaz fluorés relevant du protocole de KYOTO.Ces gaz sont emprisonnés dans les parois hermétiques de l'appareil.
