ELEMENT 1080S - Machine à coudre PFAFF - Notice d'utilisation et mode d'emploi gratuit

Type de machine	Electronique à commande numérique
Nombre total de points	80
Points de base	8
Points stretch	8
Points décoratifs	58
Boutonnières automatiques 1 étape	6
Positions d'aiguille	13
Vitesse de couture max	730 points/min
Châssis	Métal
Enfile-aiguille	Automatique
Coupe-fil	Intégré
Ecran de sélection	LCD
Bras libre	Oui
Table d'extension	Incluse
Pieds-de-biche inclus	6 (snap-on)
Dimensions (L x l x H)	37,6 x 19,7 x 30,1 cm
Poids	6,2 kg

FOIRE AUX QUESTIONS - ELEMENT 1080S PFAFF

Combien de points de couture propose la PFAFF element 1080S ?

La machine offre 80 points préprogrammés : 8 points de base, 8 points stretch, 58 points décoratifs et 6 boutonnières automatiques en 1 étape. La sélection se fait via l'écran LCD intégré.

Comment réaliser une boutonnière automatique sur la PFAFF element 1080S ?

Montez le pied spécial boutonnière fourni, placez le bouton dans le compartiment prévu pour calibrer la taille, puis sélectionnez le programme boutonnière souhaité. La machine exécute les 4 passes de la boutonnière en 1 seule étape automatiquement.

Comment enfiler l'aiguille sur la PFAFF element 1080S ?

La machine dispose d'un enfile-aiguille automatique. Passez le fil dans les guides selon le schéma imprimé sur la machine, descendez l'aiguille en position basse, puis actionnez le levier de l'enfile-aiguille : il accroche le fil et le passe dans le chas de l'aiguille sans manipulation manuelle.

Comment bobiner la canette sur la PFAFF element 1080S ?

Placez la bobine sur le support horizontal (arrière) ou vertical (dessus), passez le fil dans le guide de bobinage, enfilez-le dans la canette vide et positionnez-la sur l'axe de bobinage. Basculez l'axe vers la droite et appuyez sur la pédale ou le bouton marche/arrêt : le bobinage s'arrête automatiquement quand la canette est pleine.

Comment utiliser le bras libre de la PFAFF element 1080S ?

Retirez le compartiment accessoires coulissant situé à gauche du bras de couture pour dégager le bras libre cylindrique. Il permet de coudre les parties tubulaires difficiles d'accès comme les poignets, les bas de pantalon ou les emmanchures.

Quelle est la vitesse maximale de couture de la PFAFF element 1080S ?

La vitesse maximale est de 730 points par minute. La vitesse est modulable en appuyant plus ou moins fort sur la pédale, ce qui permet un contrôle précis pour les travaux délicats.

Pourquoi le fil casse-t-il pendant la couture ?

Les causes les plus courantes sont :

• Une tension du fil trop élevée : réduisez le réglage de tension sur le cadran prévu à cet effet
• Un enfilage incorrect : réenfilez complètement en suivant le schéma de la machine
• Une aiguille tordue ou émoussée : remplacez l'aiguille
• Un fil de mauvaise qualité ou trop vieux

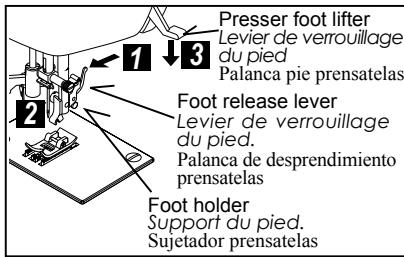

Comment changer le pied-de-biche sur la PFAFF element 1080S ?

La 1080S est équipée d'un système snap-on (fixation rapide sans vis). Abaissez l'aiguille, relevez le levier releveur de pied, appuyez sur le bouton de déverrouillage situé à l'arrière du support et le pied se détache. Clipez simplement le nouveau pied pour l'enclencher.

Quels pieds-de-biche sont fournis avec la PFAFF element 1080S ?

La machine est livrée avec 6 pieds : pied point droit/zigzag universel, pied fermeture à glissière, pied boutonnière automatique, pied pose-bouton, pied ourlet invisible et pied surjet. Une table d'extension est également incluse pour agrandir la surface de travail.

La PFAFF element 1080S peut-elle coudre les tissus épais ou le jean ?

Oui, le châssis entièrement métal de la machine lui confère une robustesse adaptée aux tissus épais comme le jean ou la toile. Utilisez une aiguille spéciale jeans (n°90 ou 100), réduisez la vitesse et guidez le tissu régulièrement sans forcer.

Comment régler la tension du fil sur la PFAFF element 1080S ?

La tension se règle via le cadran numéroté sur la face avant de la machine. Pour un point équilibré, les deux fils (aiguille et canette) doivent se croiser au milieu de l'épaisseur du tissu. Si le fil du dessus est trop visible en dessous, augmentez la tension ; s'il apparaît en excès sur le dessus, diminuez-la.

Comment entretenir la PFAFF element 1080S ?

Nettoyez régulièrement la zone de la canette en retirant le boîtier et en brossant les peluches avec la brosse fournie. Huilez l'axe du crochet avec une goutte d'huile machine tous les 8 à 10 heures d'utilisation. Changez l'aiguille toutes les 6 à 8 heures de couture pour maintenir la qualité des points.

MODE D'EMPLOI ELEMENT 1080S PFAFF

Toujours faire preuve de prudence en utilisant un appareil électromécanique. Lire toutes les instructions avant d'utiliser cette machine à coudre.

DANGER - Pour réduire le risque de décharge électrique, suivre ce qui suit :

1. Cette machine à coudre ne devrait jamais être laissée sans surveillance lorsqu'elle est branchée. Toujours la débrancher immédiatement après l'avoir utilisée ou avant de la nettoyer.

AVERTISSEMENT

Pour réduire le risque de brûlures, de feu, de choc électrique ou de blessures, suivre ce qui suit :

1. Ne pas utiliser comme jouet. Une surveillance attentive est nécessaire lorsque cette machine est utilisée par ou près des enfants.
2. Cet appareil n'est pas conçu pour des personnes (incluant les enfants) ayant un handicap physique, sensoriel ou mental, ni par des personnes inexpérimentées, à moins qu'elles soient supervisées ou formées adéquatement par une personne responsable de leur sécurité. Les enfants doivent être surveillés pour éviter qu'ils ne jouent avec l'appareil.
3. N'utiliser cet appareil qu'aux fins mentionnées dans ce manuel et n'utiliser que des accessoires recommandés par le fabricant.
4. Ne jamais faire fonctionner l'appareil si le cordon ou la fiche est endommagé, s'il ne fonctionne pas adéquatement, s'il a été échappé, endommagé ou s'il est tombé dans l'eau. Retourner la machine à un détaillant autorisé ou un centre de service le plus proche pour inspection, réparation, ajustement électrique ou mécanique.
5. Si le cordon est endommagé, il doit être remplacé par le fabricant, un représentant autorisé ou toute autre personne qualifiée pour éviter tout danger.
6. Ne jamais utiliser la machine à coudre si les ventilateurs sont bloqués. Garder toutes les ouvertures et le rhéostat exempts d'accumulation de peluches, de poussières ou de pièces de tissu.
7. Ne jamais laisser tomber ni insérer d'objet quelconque dans les ouvertures.
8. Utiliser à l'intérieur seulement.
9. Ne pas faire fonctionner là où des produits en aérosol sont vaporisés ou de l'oxygène est administré.
10. Pour débrancher, fermer l'interrupteur (OFF), puis retirer la fiche de la prise.
11. Fermer l'interrupteur ou débrancher l'appareil lorsqu'il est laissé sans surveillance, avant de faire un entretien ou de remplacer des ampoules.
12. Ne pas débrancher en tirant sur le cordon. Utiliser plutôt la fiche.
13. Garder les doigts éloignés de toute pièce mobile. L'aiguille doit faire l'objet d'une attention particulière.
14. Ne jamais coudre si la plaque d'aiguille est endommagée, car elle pourrait briser l'aiguille.
15. Ne pas utiliser d'aiguilles gauchies.
16. Ne pas tirer ni pousser le tissu en cousant. Cela pourrait faire dévier l'aiguille et la briser.
17. Fermer l'interrupteur (OFF) avant de faire un quelconque ajustement autour de l'aiguille, comme enfiler l'aiguille, la changer, embobiner du fil ou changer de pied presseur, etc.
18. Toujours débrancher la machine à coudre de la prise pour retirer des couverts, lubrifier la machine ou pour faire tout autre ajustement mentionné dans ce manuel.
19. Pour éviter toute décharge électrique, ne jamais mettre la machine, ni les câbles principaux, ni les fiches dans l'eau ou tout autre liquide.
20. La puissance maximale des ampoules DEL est de 0,3 W, le voltage CC est de 5 V. Si l'ampoule DEL est endommagée, ne pas utiliser l'appareil et l'envoyer immédiatement au fabricant ou à un représentant pour réparation ou remplacement.
21. Pour éviter toute blessure, débrancher le rhéostat :

a. lorsque l'appareil est laissé sans surveillance. b. avant de le transporter pour effectuer un entretien.

ATTENTION -

Pièces mobiles. Pour réduire le risque de blessures, fermer l'interrupteur avant d'effectuer un entretien. Fermer le couvercle avant de faire fonctionner la machine.

CONSERVER CES INSTRUCTIONS

Ce produit est conçu pour une utilisation domestique seulement (ou l'équivalent).

RHÉOSTAT (États-Unis et Canada seulement).

Avec cette machine à coudre, utilisez le modèle YC-485 EC ou JF-1000.

INFORMATIONS CONCERNANT LES FICHES POLARISÉES

(États-Unis et Canada seulement)

Cet appareil est équipé d'une fiche polarisée (une lame est plus large que l'autre). Pour réduire les risques de décharge électrique, cette fiche ne peut être branchée dans la prise que d'une seule façon. Si la fiche ne peut pas être insérée entièrement dans la prise, tournez la fiche. Si la fiche ne peut toujours pas entrer dans la prise, veuillez contacter un électricien qualifié afin qu'il installe la prise murale appropriée. Ne modifiez la fiche en aucun cas.

Cet appareil est conforme à la norme CEE 2004/108/EC concernant les normes électromagnétiques.

Veuillez noter qu'avant de mettre au rebut, ce produit doit être recyclé conformément à la législation nationale applicable aux produits électriques/électroniques. En cas de doute, veuillez communiquer avec le détaillant.

SINGER est une marque exclusive de

The Singer Company Limited S.à r.l. ou de ses affiliés.

©2011 The Singer Company Limited S.à r.l. ou de ses affiliés. Tous droits réservés.

TABLE DES MATIÈRES

1. DESCRIPTION DE LA MACHINE À COUDRE

Description 9-10

Accessoires 11

Préparation de la machine 12

Porte-bobine,

Levier du pied presseur 13

Plaque de reprisage,

Utilisation du bras libre 14

Préparation de la canette 15

Comment enlever le boîtier de la canette,

Mise en place de la canette dans le

boîtier de la canette 16

Mise en place du boîtier de la canette,

Enfilage du fil supérieur 17-18

Utilisation de l'enfileur de chas

d'aiguille 19

Rappel du fil inférieur 20

Tableau des tissus,

du fil et des aiguilles 21-22

Changement d'aiguille 23

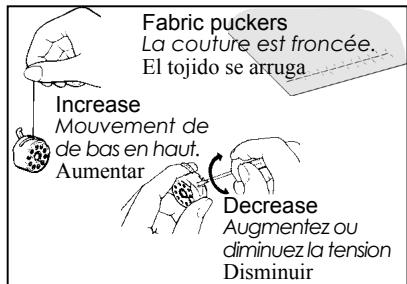

Réglage de la tension

du fil supérieur 24-25

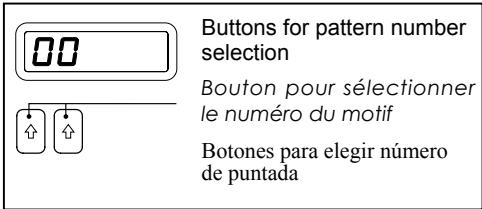

Fonctions du panneau de commande,

Réglage de la position d'aiguille

pour le point droit 26-27

Réglage de la tension du fil inférieur,

Remplacement du pied presseur 28

Messages d'aide 29

Bouton d'opération du point de

marche arrière 30

2. POUR COUDRE

Tableau de référence rapide des

largeurs et longueurs de points - 31-34

Guide de référence des motifs 35

Point droit 36-37

Pour garder la couture droite

Point de matelassage apparent fait à la main 38-39

Mise en place de fermetures à glissière

Passepoil

Point zigzag 40

Réglage de la largeur et de la longueur du point

Zigzag multi-point,

Point de lingerie 41-42

Point bourdon, Positionnement des motifs

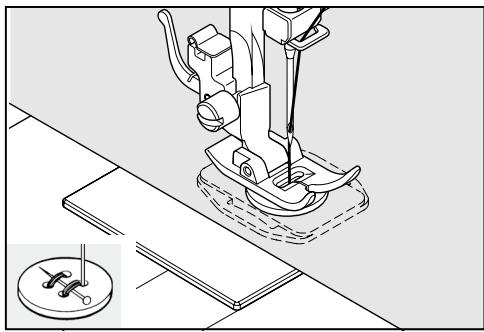

Pose de boutons 43

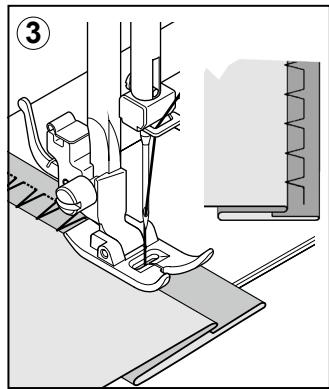

Point invisible 44-45

Points décoratifs et points

extensibles 46-51

Point droit extensible, point nid d'abeille,

Point surjet extensible, point plume,

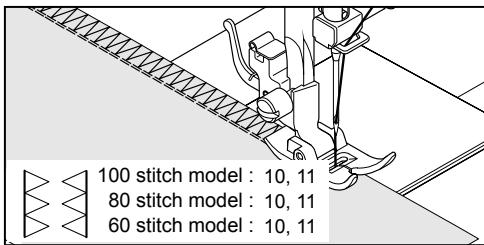

Point ric-rac, point surjet double,

Point entrecroisé, point entredeux,

Point d'échelle, point épingle,

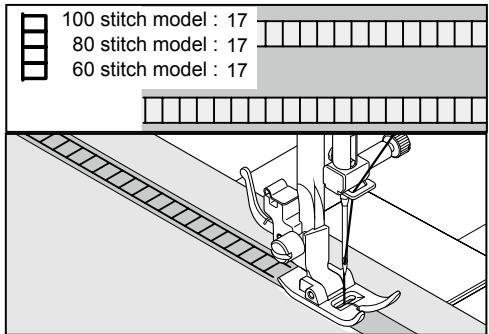

Point de languette, point épingle oblique,

Point surjet oblique, point croisé,

Point grec, point d'arrête,

Point d'épine, point surjet renforcé,

Point d'assemblage des rebords

Autres points décoratifs et idées pour la

couture décorative à la machine 52

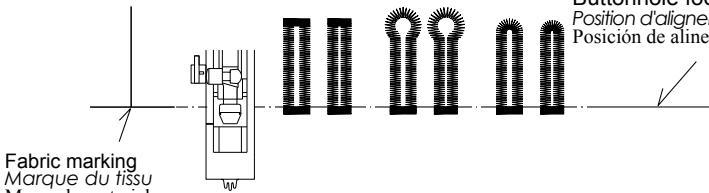

Confection des boutonnières 53-55

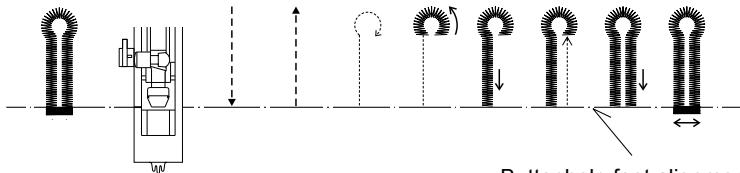

Boutonnière automatique,

Boutonnières gansées (renforcées)

3. ENTRETIEN DE LA MACHINE

Nettoyage des griffes et autour

de la navette - 56-57

4. ACCESSOIRES ET OPTIONS

Grand plateau de rallonge 58

5. VÉRIFICATION DES PROBLÈMES

MINEURS DE COUTURE

59-61

Version pour l'Europe

Dimensions : 37,6 cm × 19,7 cm × 30,1 cm

Poids de l'équipement : 6,6 kg

Tension nominale : 110 V ~

Fréquence nominale : 60 Hz

Température ambiante : température normale

Niveau de bruit acoustique : moins de 70 dB(A)

TABLE DES MATIÈRES

1. PRINCIPALES PARTIES DE LA MACHINE

Identification de la machine 9-10

Accessoires 11

1. DESCRIPTION DE LA MACHINE À COUDRE

1. PRINCIPALES PARTIES DE LA MACHINE

IDENTIFICATION DE LA MACHINE

1. Disque de tension du bobineur
2. Releveur de fil
3. Réglage de la tension du fil supérieur
4. Plaque frontale
5. Coupe-fil
6. Boîte d'accessoires/table de rallonge
7. Axe du bobineur
8. Butée d'arrêt du bobinage
9. Guide de référence des points
10. Bouton du point de marche arrière
11. Poignée
12. Porte-bobine horizontal
13. Volant
14. Interrupteur moteur/lumière
15. Prise du cordon d'alimentation
16. Plaque d'identification
17. Guide-fil
18. Levier de la boutonnière
19. Levier du pied presseur
20. Guide-fil
21. Enfileur d'aiguille
22. Guide-fil
23. Vis du pied presseur
24. Aiguille
25. Plaque d'aiguille
26. Barre d'aiguille
27. Coupe-fil
28. Levier de verrouillage du pied
29. Vis de l'aiguille
30. Pied presseur zigzag
31. Griffes d'entraînement
32. Cordon d'alimentation
33. Rhéostat
34. Manuel d'instruction

1. Aiguilles
2. Canettes
3. Porte-bobine auxiliaire
4. Rondelle feutre
5. Chapeau pour bobine
6. Séparateur de boutonnière/découseur et brosse
7. Tournevis pour plaque aiguille
8. Plaque de reprisage
9. Pied fermeture à glissière
10. Pied boutonnière

Le pied qui accompagne la machine à coudre est appelé le pied universel et est utilisé pour la plus grande partie des travaux de couture.

1

②

3

4

5

6

7

8

9

10

Débranchez toujours la machine de l'alimentation électrique en retirant la fiche de la prise murale.

Avant d'utiliser la machine pour la première fois, assurez-vous de bien essuyer tout surplus d'huile sur et autour de la plaque d'aiguille.

CORDON D'ALIMENTATION/RHÉOSTAT

Branchez la fiche du cordon d'alimentation dans la prise de la machine (1) et à la prise murale (2) comme indiqué sur l'illustration. Connectez la fiche du rhéostat (3) au connecteur de la machine.

REMARQUE : lorsque le rhéostat est débranché, il est impossible d'utiliser la machine.

INTERRUPTEUR MOTEUR/LUMIÈRE

La machine ne fonctionnera pas avant de mettre l'interrupteur Moteur/Lumière en mode ouvert. Le même interrupteur contrôle l'alimentation et la lumière.

Lorsque vous entretenez la machine, ou changez une aiguille, etc., assurez-vous de la débrancher de la prise murale.

Réglage de l'interrupteur moteur/lumière à « OFF »

Prise du cordon de la machine

Connecteur de la machine

Pédale de commande

Commande au pied

Interrupteur moteur/lumière « Fermé » / Interruptor corriente/luz “OFF”

Interrupteur moteur/lumière « Ouvert » / Interruptor corriente/luz “ON”

INTERRUPTEUR DE COURANT

Tirez la bobine vers vous.

Placez la bobine sur la tige et fixez-y un chapeau de bobine pour assurer un débit de fil bien régulier. Si la bobine est dotée d'une fente de retenue de fil, elle doit être placée à droite.

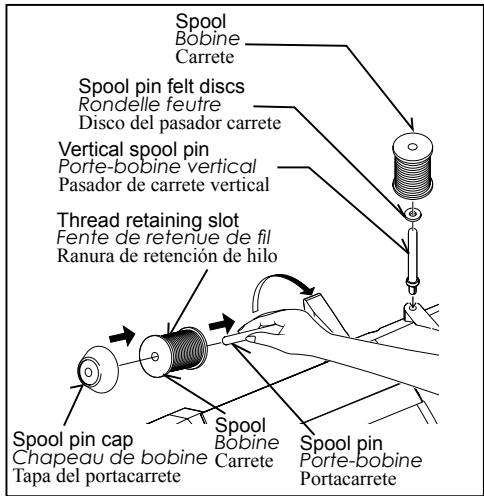

PORTE-BOBINE VERTICAL

Fixez le porte-bobine et la rondelle feutre sur le capot supérieur. Placez la bobine sur le porte-bobine.

PORTE-BOBINE HORIZONTAL

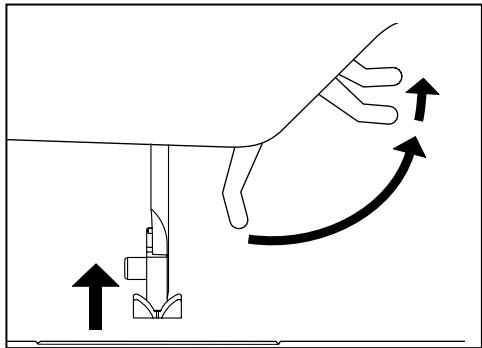

Il y a trois positions pour votre pied presseur.

1. Abaissez le levier pour coudre.
2. Soulevez le levier en position moyenne pour insérer ou enlever le tissu, et changer le pied.
3. Soulevez le levier à sa position la plus haute pour accommoder les tissus épais.

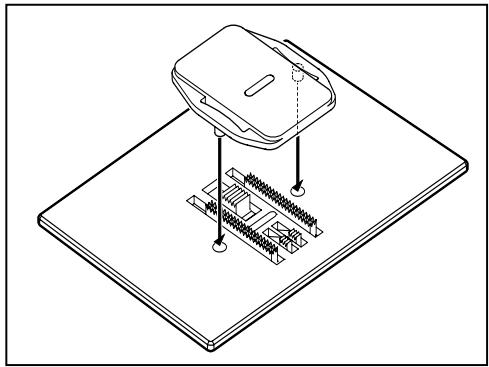

Utilisez la plaque de reprisage lorsque vous devez contrôler vous-même l'entraînement du tissu pour coudre des boutons, pour le piquage à mouvement libre et pour effectuer du reprisage par vous-même.

Mettez l'aiguille à sa position la plus haute et relevez le pied presseur. Placez la plaque à reprisage sur la plaque d'aiguille en veillant à ce que les deux tiges s'introduisent correctement dans les trous.

Cette machine peut s'utiliser aussi bien à plat ou comme bras libre.

En conservant la table de rallonge en place, vous obtiendrez une plus grande surface de travail.

Pour retirer la table de rallonge, tenez-la fermement avec les deux mains et tirez-la à gauche vers l'extérieur, comme indiqué sur l'illustration.

Pour la remettre en place, faites glisser la table de rallonge à sa place jusqu'à ce qu'elle s'enclenche.

En retirant la table de rallonge, la machine se transforme en bras libre pour confectionner des vêtements d'enfants, des poignets, des pantalons ainsi que tout autre vêtement difficile d'accès.

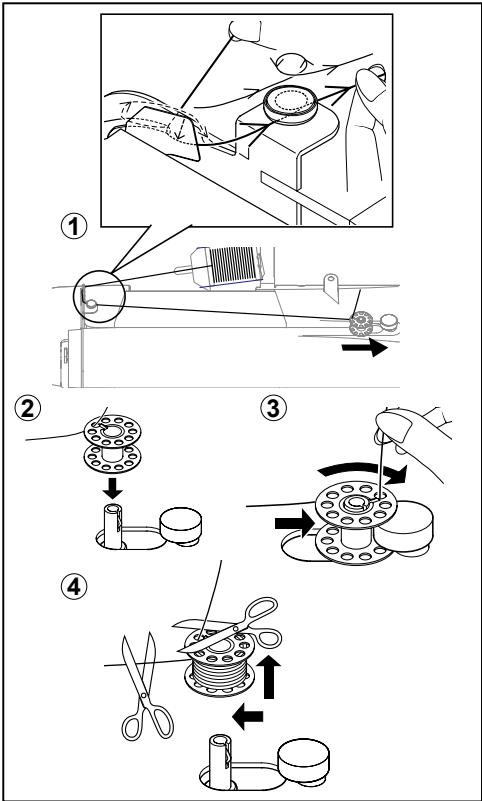

Assurez-vous d'utiliser des bobines de type « Classe 15 ».

1. Placez une bobine de fil sur un porte-bobine et fixez-la correctement à l'aide du chapeau de bobine. Tirez le fil hors de la bobine et faites-le passer par le guide-fil, comme indiqué dans l'illustration. Assurez-vous de bien insérer le fil dans les disques de tension du bobineur.
2. Faites passer l'extrémité du fil par le trou de la canette, comme indiqué. Assurez-vous que l'axe du dévidoir est à gauche ou déplacez-le vers la gauche, placez la canette sur cet axe.
3. Poussez le tout vers la droite jusqu'au déclic. Tenez le bout de fil à la verticale.
4. Mettez la machine en marche. La canette va se remplir. Dès que la canette est pleine, elle s'arrête de tourner. Poussez l'axe vers la gauche pour pouvoir enlever la canette et couper le fil.

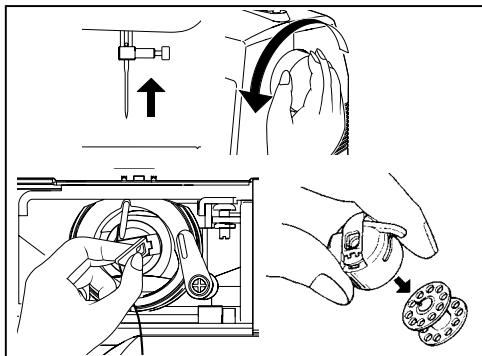

1. Relâchez le loquet et la canette tombera du boîtier.

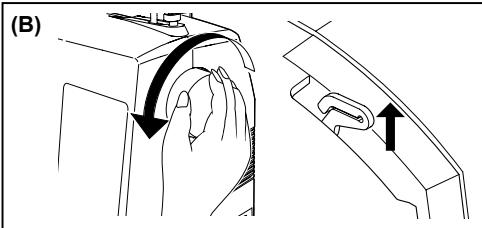

2. Élevez l'aiguille le plus haut possible en tournant le volant vers vous (sens antihoraire).
3. Ouvrez la porte qui donne accès au boîtier de la canette en la tirant vers le bas. Avec vos doigts, tirez sur le loquet, tel qu'illustré, pour retirer le boîtier de la canette.
4. Relâchez le loquet du boîtier de la canette et celle-ci tombera facilement.

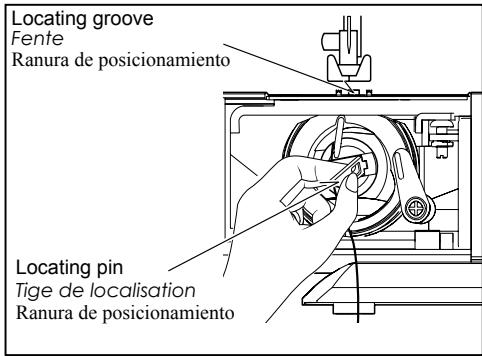

1. Relâchez le loquet pour verrouiller le boîtier de canette en place.
2. Tenez le loquet ouvert, en vous assurant que la tige de localisation du boîtier de la canette pointe vers le haut.
3. Faites glisser le boîtier de la canette sur la tige centrale de la navette, tout en maintenant le fil vers vous.

REMARQUE : assurez-vous que la tige de localisation s'insère correctement dans la fente située au-dessus de la navette.

1. Relâchez le loquet pour enclencher le boîtier de la canette en place.

A. Soulevez le pied presseur. Assurez-vous toujours que le pied presseur est soulevé avant de faire l'enfilage du fil supérieur. (Si le pied presseur n'est pas soulevé, la tension du fil pourrait être inadéquate.) B. Faites tourner le volant vers vous jusqu'à ce que l'aiguille soit dans sa position la plus haute.

C. Enfilez le fil de la machine avec votre main gauche tout en tenant le fil fermement de la main droite, dans l'ordre suivant comme montré dans l'illustration.

• Faites passer le fil par le releveur de fil (3) de la droite vers la gauche.
• Faites passer le fil par l'orifice de l'aiguille (5) de l'avant vers l'arrière. (Reportez-vous à la page suivante pour les instructions concernant le fonctionnement de l'enfileur de chas d'aiguille automatique.)

IMPORTANT : pour vous assurer que la machine est correctement enfilée dans les disques de tension, effectuez cette simple vérification.

1.) Avec le pied presseur relevé et l'aiguille non enfilée, tirez sur le fil. Vous ne devriez sentir qu'une légère résistance. 2.) Ensuite, abaissez le pied presseur et tirez de nouveau le fil vers l'arrière de la machine. Cette fois, vous devriez sentir une forte résistance. Si vous ne sentez pas de résistance, le fil a été mal enfilé et vous devez le ré-enfiler.

Amenez l'aiguille en position haute en tournant le volant vers vous (sens antihoraire).

1. Accrochez le fil au guide-fil comme indiqué dans l'illustration.
2. Abaissez le levier tout en tenant l'extrémité du fil.
3. Tournez le levier vers l'arrière de la machine.
4. Guidez le fil dans la fourchette d'accrochage et tirez-le vers le haut.
5. Ramenez le levier à sa position d'origine, et l'aiguille sera alors automatiquement enfilée.
6. Relâchez le levier et tirez le fil vers l'extérieur.

REMARQUE : Afin de faciliter l'enfilage, il est recommandé de régler votre machine au point droit lors de l'utilisation de l'enfile-aiguille.

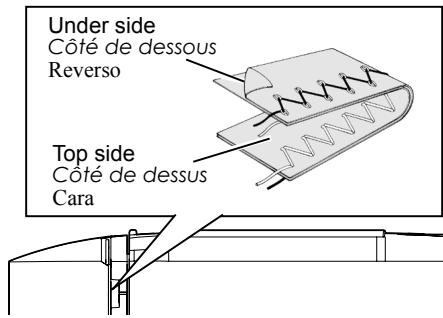

1. Tirez légèrement sur le fil supérieur et récupérez le fil de canette, qui apparaîtra à travers la fente de la plaque à aiguille. 4. Tirez ensemble le fil supérieur et le fil de canette vers l'arrière de la machine sous le pied presseur, en laissant environ 15 cm (6 pouces) de fil libre.
2. Relevez le pied presseur.
3. Retenez légèrement le fil de l'aiguille avec votre main gauche, faites tourner le volant vers vous (sens antihoraire) avec votre main droite. L'aiguille doit descendre en premier lieu et continuer de tourner jusqu'à ce qu'elle atteigne sa position la plus haute.

REMARQUE : Pour faire remonter rapidement le fil de la canette, avec le point droit sélectionné, touchez et relâchez l'interrupteur de couture arrêté. La machine exécute un cycle et s'arrête avec l'aiguille relevée.

C'est là une des caractéristiques de la machine à coudre avec ordinateur.

1. Tirez légèrement sur le fil du dessus, et le fil de la canette ainsi capturé apparaîtra dans le trou de la plaque d'aiguille.
2. Placez les deux fils sous le pied presseur vers l'arrière en laissant dépasser environ 15 cm (6 po) de fil.

1

2

3 4

Le choix d'une aiguille et du fil correspondant au tissu est très important. Le tableau suivant vous aidera à faire un choix, avant d'entreprendre votre ouvrage. Normalement vous devriez utiliser la même grosseur et le même type de fil dans la canette et comme fil supérieur.

TISSUS		FIL	AIGUILLES*
Les tissus ci-dessous peuvent être de n'importé quelle fibre: coton, lin, soie, laine, synthétique, rayonne, composite. Ils sont ét numérés en fonction de leur poids.			TYPE	CALIBRE
LÉGERS	Batiste, Gaze, Crépe	Polyester-coton 100% Polyester Tout usage	2020 tige rouge	11/80 bague orange
MOYENS	Velours côtelez, Flanelle, Gabardine, Guigan, Toile de lin, Mousseline, Crépe de laine.	Polyester-coton 100% Polyester Tout usage	2020 tige rouge	14/90 bague bleu
MOYENS-LOURDS	Tissus apprêts, Toile forte, Tissu de manteau, Toile de jean, Coutil, Toile à voilles.	Polyester-coton 100% Polyester Tout usage Très lourds	2020 tige rouge	16/100 bague pourpre 18/110 bague orange
TRICOTS	Jersey contrecollé à du tricot, Tricot double, Jersey, Tricot.	Polyester-coton 100% Polyester Tout usage	2045 tige jaune	11/80 bague orange 14/90 bague bleu 16/100 bague pourpre

• Pour obtenir les meilleurs résultats de couture, utilisez toujours une aiguille de marque SINGER.

Débranchez toujours la machine de l'alimentation électrique en retirant la fiche de la prise murale.

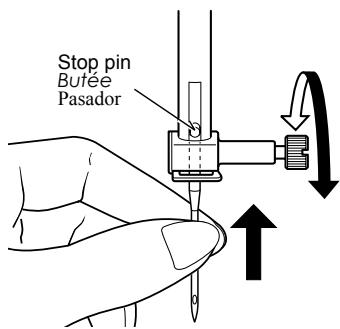

1. Relevez la barre d'aiguille à sa position la plus haute en tournant le volant vers vous (sens antihoraire).
2. Desserrez la vis du serre-aiguille (sens antihoraire).
3. Enlevez l'aiguille en la tirant vers le bas.
4. Insérez la nouvelle aiguille dans le serre-aiguille, le côté plat à l'arrière.
5. Poussez l'aiguille vers le haut, jusqu'à la butée.
6. Resserrez la vis de l'aiguille à l'aide du tournevis.

REMARQUE : desserrez-la correctement, mais pas trop.

Conseil utile : en plaçant un morceau de tissu sous le pied presseur et en abaissant le pied presseur, vous faciliterez l'opération de remplacement de l'aiguille, et ceci évitera qu'une aiguille ne tombe dans la fente de la plaque d'aiguille.

Côté plat orienté vers l'arrière

Fil supérieur trop lâche

Bien équilibré

Diminuez la tension

Augmentez la tension

90 % de la couture sera exécutée avec le cadran de réglage de tension (en haut de la machine) réglé à 5.

Conseil utile : un léger ajustement sur le cadran (de + ou - de 5) améliorera l'apparence de la couture.

Une belle apparence du point est grandement influencée par le bon équilibre entre le fil de la canette et le fil supérieur. Elle est parfaite lorsque les deux fils se nouent entre les deux épaisseurs de tissu.

Si, lorsque vous débutez une couture, vous vous apercevez que le point est irrégulier, vous devrez ajuster la tension. Équilibrez tous ces ajustements avec le pied presseur en position « Bas ».

Une tension est équilibrée (points identiques du fil supérieur et inférieur) et est souhaitable, lors de la couture au point droit seulement.

COUTURE DROITE

Pour les fonctions de couture zigzag et décorative, la tension du fil doit être inférieure à celle de la couture de points droits.

Les points seront toujours plus beaux et moins froncés, lorsque le fil supérieur apparaît du côté inférieur du tissu.

Points zigzag et décoratifs

Lorsque la machine est mise en fonction, le point droit est sélectionné et les réglages individuels sont illustrés sur l'écran ACL.

Pour sélectionner les motifs, utilisez le bouton du côté gauche pour sélectionner le chiffre de gauche, et le bouton du côté droit pour sélectionner le chiffre de droite, en vous référant au guide de référence des motifs.

La machine à coudre exécutera un motif sélectionné à une longueur et une largeur préréglées à 5 par défaut.

Les réglages automatiques par défaut de la longueur et de la largeur du point apparaissant à l'écran sont soulignés.

Vous pouvez changer manuellement la longueur et la largeur du point ou la position de l'aiguille, du point droit, selon vos préférences, en appuyant sur les boutons d'ajustement manuel.

REMARQUE : certains motifs offrent plus d'options de modification que d'autres.

13 positions d'aiguille sont utilisables pour la couture droite en utilisant le contrôle de largeur de point. 13 positions d'aiguille sont disponibles pour les matelassages, les points de revêtement, etc.

Le fil de la canette ne nécessite pas d'ajustements aussi fréquents que le fil supérieur.

Si la tension est bien équilibrée, mais que le tissu plisse énormément, il se peut que la tension du fil supérieur et inférieur soit trop forte et doive être ajustée.

Pour vérifier si le fil de la canette est bien équilibré, suspendez le boîtier de la canette en le retenant par le fil et faites une seule fois un mouvement de bas en haut. Une tension équilibrée fera que la canette se dévidera de 2 à 3 cm (1 à 2 po).

Si la tension est trop lâche, la canette se dévidera continuellement.

Si la tension est trop serrée, la canette ne se dévidera pas.

Lorsque vous devez ajuster la tension du boîtier de la canette, faites seulement un petit ajustement avec un tournevis.

La tension du fil de la canette nécessite des ajustements moins fréquents que la tension du fil supérieur.

Relevez l'aiguille au maximum, ainsi que le levier du pied presseur.

1. Poussez le levier de verrouillage et enlevez le pied.
2. Placez le pied choisi sur la plaque d'aiguille comme illustré.
3. Rabaissez le levier du pied presseur de façon à ce que le pied s'enclenche de lui-même sur son support.

Si une opération ne se fait pas correctement, un message d'aide apparaîtra. Lorsque le message d'aide apparaît, résoudre le problème en suivant les instructions ci-dessous.

Poussez la connexion du rhéostat. Le rhéostat se débranche lorsque vous l'utilisez. Poussez sur la connexion du rhéostat. Le contrôle de pédale se déconnecta lors de son utilisation. Connectez le contrôle de pédale.

Le point d'arrêt est effectué automatiquement après que le point de boutonnière soit terminé. Il n'est pas nécessaire d'appuyer sur le bouton de marche arrière / point d'arrêt. Le bouton de marche arrière / point d'arrêt a été activé après que le point de boutonnière ait été sélectionné. Le point d'arrêt se fera automatiquement lorsque la boutonnière sera terminée. Il ne sera donc pas nécessaire d'appuyer sur le bouton de marche arrière / points d'arrêt. Le bouton de point arrière / hilvanado a été pressé lorsque l'ojalador a été sélectionné. Le point d'arrêt (ou de sécurité) se fait automatiquement après que l'ojal soit terminé. Il n'est pas nécessaire d'appuyer sur le bouton. Le bobineur est en fonctionnement. Déplacez le bobineur vers la gauche lorsque vous ne l'utilisez pas. Le bobineur est en fonction. Déplacez le bobineur vers la gauche lorsque vous ne l'utilisez pas. L'axe du bobineur fonctionne. Déplacez l'axe du bobineur vers la gauche lorsque vous ne l'utilisez pas.

• Fonction du point arrêté pour le point droit et zigzag. (Ⓞ)

La couture arrêtée se met en marche lorsque vous appuyez sur ce bouton. La machine continue de coudre en marche arrêtée tant que vous appuyez sur ce bouton.

• Fonction du point d'arrêt pour la fonction avec d'autres points. ( )

La machine à coudre exécute 4 petits points pour terminer la couture de tous les motifs, sauf pour les points droits, zigzag et boutonnière.

La position des points d'arrêt se trouve exactement dans le motif où l'on pousse sur le bouton marche arrêt / point d'arrêt.

INTERRUPTEUR DE

COUTURE ARRIÈRE/ARRÊT

REMARQUE : cette fonction est très utile pour terminer le motif de couture et pour éviter l'effilochage au début et à la fin de la couture.

Le point droit est le point le plus utilisé pour tout genre de couture. Apprenez à vous servir correctement de la machine, en suivant les étapes ci-dessous.

REMARQUE : en fonction du poids du tissu, une légère mise au point fine de la tension peut être nécessaire.

1. RÉGLAGES

Pied presseur - Pied universel

Réglage de la tension du fil supérieur - 5

A. Réglage de la tension du fil supérieur B. Touche couture arrêt C. Levier du pied presseur

1. Tirez les deux fils sous le pied presseur vers l'arrière de la machine, en laissant environ 15 cm (6 po) de fil.
2. Placez le tissu sous le pied presseur et abaissez le pied.
3. Tournez le volant vers vous (sens antihoraire), jusqu'à ce que l'aiguille pénètre dans le tissu.
4. Démarrez la machine. Guidez le tissu légèrement avec les mains. Lorsque vous arriverez au bord du tissu, arrêtez la machine à coudre.

REMARQUE : la plaque d'aiguille est dotée de repères métriques et impériaux pour faciliter le guidage du tissu lors de la couture.

1. Tournez d'abord le volant vers vous (dans le sens antihoraire) jusqu'à ce que l'aiguille atteigne sa position la plus haute, puis relevez le pied presseur, tirez le tissu vers l'arrière et coupez l'excédent de fil à l'aide du coupe-fil situé en bas de la plaque frontale, comme indiqué sur l'illustration.

REMARQUE : pour sécuriser la couture et éviter les effilochages, appuyez sur le bouton de couture arrêtée et effectuez quelques points de renfort au début et à la fin de la couture.

Pour piquer une ligne droite, utilisez les guides sur la plaque d'aiguille. Le numéro indiqué correspond à la distance entre l'aiguille au centre et la ligne sur la plaque.

Ce point est conçu pour ressembler à un point de surpiqûre et de matelassage cousu à la main.

1. Enfilez la canette en utilisant la couleur désirée pour la surpiqûre. Ce fil sera tiré vers le dessus du tissu lorsque la machine sera en mode de couture.
2. Enfilez la machine en utilisant un fil invisible ou de la même couleur que le tissu, afin qu'il ne se voie pas.
3. Augmentez la tension du fil supérieur petit à petit jusqu'à ce que vous obteniez l'apparence désirée.

REMARQUE : pour une apparence remarquable, expérimentez avec différentes combinaisons de tensions et de longueurs de point.

INSERTION DE FERMETURES À GLISSIÈRE ET PIQÛRE

Utilisez le pied pour fermeture à glissière, qui permet de piquer aussi bien à gauche qu'à droite, ou au plus près du cordon.

Modèle 1100 points : 02 Modèle 80 points : 02 Modèle 60 points : 02

Aiguille à gauche du pied presseur.

Aiguille à droite du pied presseur.

Pour coudre le côté droit, fixez le côté gauche du pied pour fermeture à glissière au support du pied de manière à ce que l'aiguille passe dans l'ouverture du côté gauche du pied.

Pour coudre le côté gauche, fixer le côté droit du pied au support du pied.

Placez le cordonnet dans la bande de biais et épinglez ou faufilez-la sur le tissu.

Placez le pied de fermeture à glissière vers la gauche, de façon à ce que l'aiguille entre dans l'encoche située du côté gauche du pied.

POSE DE BIAIS

Conseil utile : à l'aide de la commande de largeur de point, vous pouvez effectuer un léger ajustement de la position de l'aiguille pour coudre plus près du biais.

RÉGLAGES : Pied presseur - Pied universel : Réglage de la tension du fil supérieur - 5

Le fil supérieur peut paraître sur l'envers, selon le fil, le tissu et la vitesse de couture, mais le fil de la canette ne doit jamais paraître sur l'endroit.

Si le fil de la canette tire vers le haut ou si des fronces se produisent, réduisez légèrement la tension à l'aide de la commande de réglage de la tension du fil supérieur.

Modèle 100 points : 03 Modèle 80 points : 03 Modèle 60 points : 03

RÉGLAGES : Pied presseur - Pied universel : Contrôle de la tension du fil - 5

Une case gris foncé indique la valeur automatique / par défaut réglée automatiquement lors de la sélection du motif.

Pour le motif zigzag, la longueur du point est de 2 mm et la largeur du point est de 5 mm.

Les cases gris clair indiquent toutes les options de préférences personnelles disponibles pouvant être réglées manuellement.

STITCH WIDTH LARGEUR DU POINT ANCHO PUNTADA
mm	0	0.5	1.0	1.5	2.0	2.5	3.0	3.5	4.0	4.5	5.0	5.5	6.0
0
0.3
0.5
0.8
1.0
1.3
1.5
1.8
2.0
2.5
3.0

Réglage de la tension du fil supérieur - 5

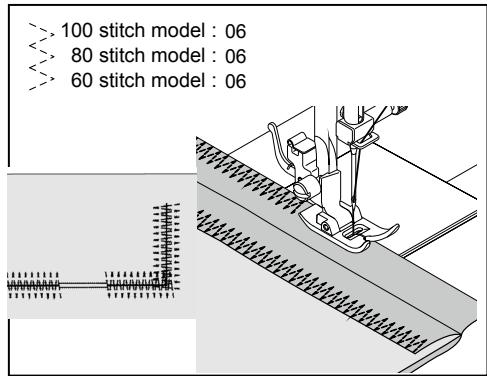

Comme son nom l'indique, le point est solide, car il fait trois points courts là où le zigzag normal n'en fait seulement qu'un. Pour cette raison, on le recommande pour surjeter tous les types de tissus. Il est aussi idéal pour les points d'arrêt, le reprisage et pour la pose d'élastique plat.

REMARQUE : la réparation d'une déchirure ou un surjet, comme indiqué dans l'illustration, nécessite l'ajustement manuel de la commande sur la longueur.

RÉGLAGES : Pied presseur - Pied universel : Réglage de la tension du fil - 5

RÉGLAGES : Pied presseur - Pied universel : Réglage de la tension du fil supérieur - 5

Retournez le bord, faites un ourlet et pressez. Placez le tissu le bon côté en haut, de façon à ce que le point de zigzag se réalise sur le repli du tissu, tirez le tissu pour former une sorte de coquille. Coupez l'excès de tissu au dos, après la ligne de couture.

Conseil utile : pour obtenir une apparence plus agréable, essayez d'utiliser des réglages différents pour la largeur, la longueur et la tension.

RÉGLAGES : Pied presseur - Pied universel : Réglage de la tension du fil - 5

Ceci est un point très rapproché pour un appliqué et une bride, etc.

Lorsque vous utilisez ce point, pensez à diminuer la tension supérieure. Réglez la longueur du point entre 0.5 et 2.0 pour le point bourdon.

Utilisez un entoilage pour éviter les fronces.

REMARQUE : lorsque vous cousez un point bourdon dense (à points serrés), IL FAUT utiliser le pied pour point bourdon.

POINT DE REMPLISSAGE OU SATIN

La largeur du point bourdon augmente par rapport à la position de l'aiguille centrale ; pour créer un centre effilé comme illustré.

Position centrale Aiguille positionnée au centre

RÉGLAGES : Pied presseur - Pied universel : Plaque de reprisage.

Placez le tissu et le bouton sous le pied presseur. Abaissez le pied. Tournez le volant pour vous assurer que l'aiguille passe nettement dans les trous gauche et droit du bouton (régler la largeur du point en fonction du bouton) et cousez le bouton lentement en utilisant approximativement 10 points.

Si une tige de maintien est requise, placez une aiguille de reprisage sur la partie supérieure du bouton et cousez.

Conseil utile : pour fixer le fil, tirez les deux fils vers l'arrière du tissu et liez-les ensemble.

Modèle à 100 points : 90 ; modèle à 80 points : 73 ; modèle à 60 points : 55

RÉGLAGES : Pied presseur - Pied universel : Pied pour ourlets

RÉGLAGES : Pied presseur - Pied universel : Réglage de la tension du fil supérieur - 5

Le point ourlet invisible est principalement utilisé pour confectionner des rebords dont la couture est pratiquement invisible sur les rideaux, pantalons, robes, etc.

• Point ourlet invisible régulier pour tissus tissés normaux.
• Point ourlet invisible régulier pour tissus tissés.
• Point invisible régulier pour tissu de laine normal.
• Point invisible élastique pour tissus souples et extensibles.
• Point invisible pour les tissus extensibles.
• Point invisible super élastique pour les tissus souples et élastiques.

Tissus moyens à lourds.

Tissus fins.

1. Avec un fil assorti, cousez le rebord coupé. Sur un tissu léger, faites un rebord d'environ 1,3 cm (1/2 po) ou moins et repassez. Sur un tissu moyen ou épais, surjetez le rebord coupé.

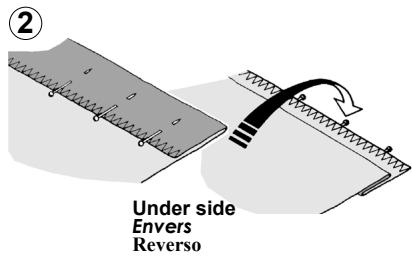

2. Maintenant, pliez le tissu comme indiqué dans l'illustration, l'envers tourné vers le haut.
3. Placez le tissu sous le pied. Faites tourner le volant à la main vers vous (sens antihoraire) jusqu'à ce que l'aiguille se déplace complètement vers la gauche. Elle ne devrait percer que le repli du tissu.

REMARQUE : en plus des ajustements possibles sur le pied, le contrôle de la largeur du point peut être utilisé. Le contrôle de la largeur du point change le déplacement de l'aiguille pour un point plus ou moins large.

Effectuez la couture lentement, tout en guidant soigneusement le tissu le long du bord du guide. 4. Lorsque l'ourlet est terminé, les points sont presque invisibles sur l'endroit du tissu.

REMARQUE : la couture d'ourlets invisibles demande de la pratique. Pour débuter, faites un essai de couture.

RÉGLAGES : Pied presseur - Pied universel

Réglage de la tension du fil supérieur - 5

Les points extensibles sont utilisés surtout sur les tricots et les tissus extensibles, mais peuvent tout aussi bien être utilisés sur des tissus tissés.

POINT DROIT EXTENSIBLE

Ce point est beaucoup plus solide que le point ordinaire, car il s'exécute en trois fois : une fois en avant, une fois en arrière, et encore une fois en avant. Il est particulièrement utile pour renforcer les coutures sur les tissus de sport extensibles ou non, et pour les coutures en courbes qui demandent beaucoup de force.

POINT NID D'ABEILLE

Le point nid d'abeille est idéal pour la couture de smocks et utile pour surfiler et coudre de la dentelle élastique et extensible.

1. Pour la couture de smocks, commencez par couper plusieurs rangs de fronces sur le tissu sur lequel vous voulez faire du smock.
2. Coupez une pièce de tissu d'entoilage (comme un organdi) et placez-le sous la section froncée.
3. Cousez plusieurs rangs de points nid d'abeille sur les fronces pour les tenir en place.

AJUSTES : Pied presseur - Pied universel

: Réglage de la tension du fil - 5

Point extensible spécial pour assembler et surfiler en une seule opération. Il est utilisé dans l'industrie de la confection, surtout pour les vêtements de sport, comme les maillots de bain. Il peut cependant aussi s'utiliser sur des tissus non extensibles.

C'est très efficace pour réparer des coutures définies ou des vêtements endommagés.

POINT DE PLUME

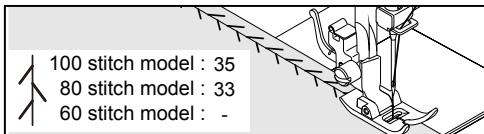

L'aspect agréable de ce point lui permet de servir de couture visible à plat, pour assembler les dentelles ou pour l'insertion de pièces de type lingerie. Il est aussi idéal pour le matelassage et l'assemblage.

POINT RIC-RAC

Le Ric-Rac est principalement utilisé pour la couture décorative. Il est idéal pour les rebords des cols, des poignets, des manches et des ourlets. Lorsque la largeur est ajustée manuellement à un point très étroit, il peut être utilisé pour faire des coutures résistantes.

Le point surjet double a trois utilisations principales. Il est parfait pour l'application d'élastique à plat, pour surjeter et pour coudre et surjeter en une seule opération. Il est principalement utilisé sur des tissus légèrement extensibles ou non extensibles, tels que le drap, le tweed et le coton moyen ou épais.

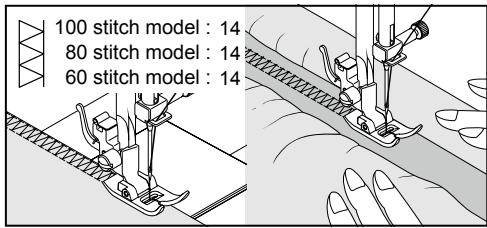

POINT CROISÉ

Utilisez principalement pour coudre des points décoratifs à la machine.

POINT ENTRE-DEUX

Utile pour la couture décorative de cordons et pour une couture à l'ancienne. Le point entre-deux est le plus souvent cousu à l'aide d'une aiguille sabre (Style SINGER 2040) pour créer des trous dans le motif du point.

Conseil utile : un léger ajustement + de la tension augmente la taille du trou lorsqu'une aiguille sabre est utilisée.

POINT SURJET DOUBLE

Le point d'échelle est principalement utilisé pour la couture d'ourlets à fil tiré. Il peut également être utilisé pour effectuer la couture par-dessus une mince bande d'une couleur opposée ou semblable. Placez le point au centre pour obtenir un effet spécial pour la décoration.

Une autre utilisation du point d'échelle est le couchage sur des rubans étroits, des fils ou de l'élastique. Pour les travaux de fil tiré, choisissez un tissu de type toile grossier et après la couture, tirez le fil de l'échelle pour obtenir une apparence ouverte et aérée.

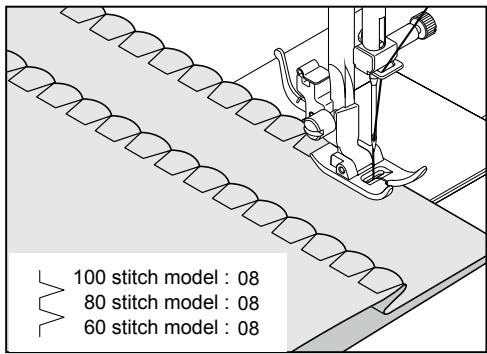

POINT ÉPINGLE

Le point épingle est un motif de couture traditionnel utilisé pour le bord de style picot et pour la finition d'appliqué.

POINT DE LANGUETTE

Le point de languette est traditionnellement un point de broderie manuelle utilisé pour coudre les languettes. Ce point universel peut également être utilisé pour fixer une frange, pour fixer des cordons, pour du laçage, pour un appliqué et pour des ourlets avec un fil tiré.

PUNTADA EN ESCALERA

Excellent pour les projets de couture de cordons des linges de table. Le point ressemble à un point picot (ourlet cocotte) pouvant être effectué sur les tissus fragiles. Cousez le long du cordon du tissu et coupez près de l'extérieur de la couture.

SURJET INCLINÉ

Le surjet sert à la réalisation de couture et surjet en une seule opération. Avec ce point, vous pouvez faire des coutures étroites et souples, parfaitement adaptées aux maillots de bain, vêtements de sport, T-shirts, vêtements de bébé en nylon extensible et jersey.

POINT CROISÉ

Utile pour coudre et faire la finition des tissus extensibles, ainsi que pour la confection décorative.

POINT DE CLÉ GRECQUE

Un motif traditionnel utile pour la décoration des cordons ou la finition des rebords de tissus.

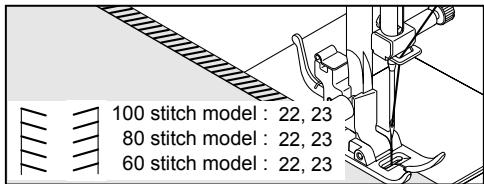

POINT D'ARÊTE

Utilisé principalement pour coudre des points décoratifs à la machine.

POINT DE BIAIS INCLINÉ

C'est un point polyvalent utilisé pour joindre des pièces de tissu aussi bien que pour la couture décorative à la machine.

POINT DE SURJET RENFORCÉ

Ces deux points sont parfaits pour fixer un élastique plat. C'est aussi un point très solide. Il permet également de poser aisément un élastique sur une pièce de lingerie. Il convient aussi au smocking.

POINT DE JONCTION DE BORDS

RÉGLAGES : Pied presseur - Pied universel : Contrôle de la tension du fil - 5

RÉGLAGES : Pied presseur - Pied universel : Réglage de la tension du fil supérieur - 5

C'est un point décoratif très apprécié (utilisé pour la couture des manches ou des devants de blouses et de robes). Pour assembler deux morceaux de tissus, laisser un peu d'espace entre les deux. Pour préparer le tissu, pliez sous le rebord et pressez. Bâtissez les bords pliés sur du papier de soie en laissant des espaces d'environ 3 mm (1/8 po). Cousez les rebords à 3 mm (1/8 po), en tenant le pli du tissu sur les deux bords avec l'aiguille. Retirez les bâtis et le papier, puis repassez.

POINT MAGIQUE

Utilisé principalement pour coudre des points décoratifs à la machine.

POINT DE CHAUSSON

RÉGLAGES : Pied presseur - Pied universel

Réglage de la tension du fil supérieur - 5 ou -1

Vous devriez effectuer un essai sur une pièce du même tissu à coudre pour vérifier le résultat.

Avant de débuter une couture, vérifier qu'il y a assez de fil enroulé sur la canette, afin de ne pas manquer de fil lors de la couture.

Pour de meilleurs résultats, stabilisez le tissu en plaçant en dessous un entoilage qui disparaît au lavage ou qui se déchire après la couture.

Conseil utile : le fil de la canette ne devrait pas apparaître sur le dessus du tissu, donc il pourrait être nécessaire de légèrement diminuer le réglage de la tension du fil.

AJUSTES : Pied presseur - Pied universel

UTILISATION DU PIED À BOUTONNIÈRE

La machine à coudre vous offre deux différentes largeurs de boutonnières à brides ; à œillet et boutonnières arrondies cousues au moyen d'un système mesurant la taille du bouton et qui calcule la taille de la boutonnière.

Tout ceci s'effectue en une simple étape.

PROCÉDURE

• Utilisez un entoilage dans la partie du vêtement où les boutonnières doivent être placées.
• Faites une boutonnière d'essai sur un échantillon du tissu que vous utilisez. Essayez ensuite la boutonnière avec le bouton choisi.

PROCÉDURE

1. Sélectionnez l'un des motifs de boutonnières.
2. Remplacez le pied presseur par le pied à boutonnière. (Reportez-vous à la section Remplacement du pied presseur, à la page 28.)
3. Introduisez le bouton dans le pied à boutonnière. (Reportez-vous à la section Utilisation du pied à boutonnière, page précédente.)
4. Abaissez le levier de boutonnière (C) de manière qu'il s'abaisse verticalement entre les butées (A) et (B).
5. Marquez soigneusement la position de la boutonnière sur le vêtement.
6. Placez le tissu sous le pied. Tirez le fil de la bobine sous le tissu sur une longueur d'environ 10 cm (4 po) vers l'arrière.
7. Alignez la marque de la boutonnière du tissu sur la marque du pied presseur, puis abaissez le pied à boutonnière.
8. Tout en tenant le fil supérieur, démarrez la machine.
9. Sélectionnez un des motifs de boutonnière.
10. Remplacez le pied presseur par le pied à boutonnière. (Consultez « Changement du pied presseur » à la page 28.)
11. Insérez le bouton dans le pied à boutonnière. (Consultez « Utilisation du pied à boutonnière » ci-dessus.)
12. Ajustez le curseur de boutonnière (C) de sorte qu'il descende verticalement entre les butées (A) et (B).
13. Marquez soigneusement la position de la boutonnière sur le vêtement.
14. Placez le matériau sous le pied. Tirez le fil de la bobine sous le matériau sur une longueur d'environ 10 cm vers l'extérieur.
15. Alignez la marque de la boutonnière sur le tissu avec la marque sur le pied à boutonnière, puis abaissez le pied.
16. Tout en tenant le fil supérieur, faites fonctionner la machine.

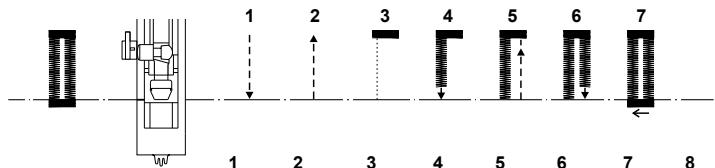

17. La couture sera terminée automatiquement dans l'ordre suivant.
18. La couture sera complétée automatiquement dans l'ordre indiqué sur l'illustration.
19. La couture se terminera automatiquement à la commande suivante.

Marquage du tissu

Position d'alignement du pied à boutonnière.

1. Lorsque la couture est terminée, utilisez un ouvre-boutonnière/découseur pour ouvrir le tissu au centre de la boutonnière. Veillez à ne couper aucun point de couture.
2. Une fois la couture terminée, utilisez un ouvre-boutonnière/découseur pour ouvrir le tissu au centre de la boutonnière. Veillez à ne pas couper les points de couture.

BOUTONNIÈRES À CORDONNET

Passez le cordonnet (fil de passe ou fil de soie) par-dessus la tige du pied à boutonnière et tirez les deux extrémités sous le pied vers l'avant. Cousez la boutonnière de manière que le zigzag recouvre le cordonnet. Une fois la boutonnière terminée, détachez le cordonnet du pied, tirez les bouts vers l'avant et coupez la longueur supplémentaire.

Pour assurer un meilleur rendement de la machine, il est nécessaire de garder les pièces essentielles toujours propres.

Toujours débrancher la machine de la prise.

ATTENTION

Débranchez toujours la machine de l'alimentation électrique en retardant la fiche de la prise murale.

A. Relevez l'aiguille à sa position la plus haute.

B. 1. Enlevez la boîte à canette de la coursière.

1. Poussez de chaque côté les deux taquets.
2. Enlevez le couvercle de la coursière et la navette.

C. Nettoyez les griffes et l'emplacement de la navette avec la brosse.

REMARQUE : mettez une goutte d'huile pour machine à coudre sur le doigt au centre de la coursière, comme indiqué par la flèche.

D. 1. Vérifiez bien que la coursière forme une demi-lune à gauche de la machine.

1. En tenant la navette par le centre, replacez-la pour reformer la demi-lune du côté droit.
2. Positionnez le cache-coursière correctement sur la navette.
3. Repoussez les deux taquets à leur place pour tenir l'ensemble.

Nettoyage de la machine à coudre et du rhéostat

Après l'utilisation, gardez la machine à coudre et le rhéostat propres ; utilisez un chiffon sec pour enlever la poussière sur la machine et le rhéostat.

REMARQUE : employez des chiffons secs pour éviter un choc électrique.

Pour fixer à la machine, relevez le pied de support du grand plateau de rallonge, et faites-le glisser en positionnant les tiges A, B, C et D comme indiqué.

BASE D'EXTENSION

La machine ne coud pas.

• L'interrupteur est hors tension. Mettez la machine sous tension.
• Assurez-vous que la pédale de commande est complètement connectée (en enfonçant le connecteur).
• Le levier pour boutonnière n'est pas relevé lorsque vous cousez des motifs de points.
• Relevez le levier pour boutonnière.
• Le levier pour boutonnière n'est pas abaissé lorsque vous cousez une boutonnière.
• Abaissez le levier pour boutonnière.
• Le bobineur est engagé.
• Désengagez le bobineur (voir page 15). La machine est coincée.
• Le fil est coincé dans la navette.
• Nettoyez-la (voir pages 56-57).
• L'aiguille est endommagée.
• Remplacez l'aiguille (voir page 23). Le tissu n'avance pas. Le pied presseur n'est pas abaissé.
• L'abaisser.
• La longueur du point est trop courte.
• L'augmenter.

PROBLÈMES DE FIL

La machine saute des points.

• L'aiguille n'est pas bien insérée (voir page 23).
• L'aiguille est courbée ou épointée.
• La remplacer (voir page 23).
• Le fil est pris dans la navette - nettoyer la navette (voir page 56 - 57).

Les points sont irréguliers.

• La grosseur de l'aiguille n'est pas ajustée pour le fil et le tissu (voir page 17 - 18).
• La machine n'est pas enfilée correctement (voir page 17 - 18).
• La tension supérieure est trop lâche (voir page 24 - 25).
• Le tissu est tiré ou poussé dans le sens inverse des griffes, le guider correctement.
• La canette n'a pas été déroulée régulièrement

-la refaire.

L'aiguille casse. * Le tissu est tiré ou poussé dans le sens inverse des griffes

• le guider correctement.
• La grosseur de l'aiguille n'est pas ajustée pour le fil et le tissu (voir page 23).
• L'aiguille n'est pas bien insérée (voir page 23).
• Trop de fil apparaît en dessous du tissu.
• Le fil du haut n'est pas enfilé correctement (voir page 17 - 18).

PROBLÈMES DE FIL

Les fils s'emmêlent :

• Les fils supérieur et inférieur ne sont pas tirés sous le pied presseur et vers l'arrière, avant de commencer les coutures
• Les maintenir pendant quelques points. Le fil de l'aiguille casse.
• La machine n'est pas correctement enfilée (voir page 17 - 18).
• La tension du fil supérieur est trop serrée (voir page 24 - 25).
• L'aiguille est fordue - remplacer l'aiguille (voir page 23).
• La grosseur de l'aiguille n'est pas correcte pour le fil et le tissu (voir page 21 - 22). Le fil de la canette casse.
• La boîte à canette n'est pas enfilée correctement (voir page 16-17).
• La bourre du tissu s'est accumulée dans la boîte à canette ou la coursière.
• L'enlever (voir page 56 - 57). Le tissu fronce.
• La tension du fil supérieur et inférieur est trop serrée.
• L'ajuster (voir page 24 - 25).
• La longueur du point est trop longue pour les tissus légers et fins.
• La réduire.

5. TABLEAU DE VÉRIFICATION DES PERFORMANCES

PROBLÈMES GÉNÉRAUX

La machine ne coud pas.
