HB35R - Minuterie programmable INTERMATIC - Notice d'utilisation et mode d'emploi gratuit

Marque	INTERMATIC
Modèle	HB35R
Type de produit	Minuterie programmable
Alimentation	120 V, 60 Hz
Capacité résistive	10 A (1200 W)
Capacité tungstène	10 A (1200 W)
Capacité moteur	10 FLA (60 LRA)
Fonctions principales	Programmation marche/arrêt avec déclencheurs verts et rouges, contrôle manuel, cadran rotatif
Utilisation	Intérieure et extérieure (sous réserve d'installation adaptée)
Installation	Verticale, à une hauteur minimale de 90 cm au-dessus du sol
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Ne pas utiliser de produits abrasifs.
Sécurité	Ne pas dépasser la capacité électrique indiquée. Pour usage extérieur, utiliser une prise adaptée à l'eau. En cas de panne de courant, reprogrammer la minuterie.
Informations générales	Fabricant : INTERMATIC INCORPORATED

FOIRE AUX QUESTIONS - HB35R INTERMATIC

Comment programmer la minuterie HB35R ?

Insérez les déclencheurs de MARCHE (vert) et d'ARRÊT (rouge) dans le cadran aux heures souhaitées. Tournez le cadran dans le sens des aiguilles d'une montre pour au moins un tour complet jusqu'à ce que l'heure correcte soit alignée avec le repère horaire (A). Branchez votre appareil sur la minuterie et la minuterie sur une prise murale.

Comment utiliser le contrôle manuel ?

Pour une activation anticipée, tournez le contrôle manuel (B) dans le sens inverse des aiguilles d'une montre jusqu'à la position MARCHE ou ARRÊT voulue. La minuterie reprendra son cycle automatique à la prochaine opération programmée.

Que faire en cas de panne de courant ?

Après une panne de courant, vous devez reprogrammer la minuterie en suivant l'étape 2 : tourner le cadran pour aligner l'heure correcte. Les déclencheurs restent en place.

Quelle est la puissance maximale que la minuterie peut supporter ?

La minuterie HB35R supporte jusqu'à 10 A (1200 W) pour des charges résistives et tungstène, et 10 FLA (60 LRA) pour les moteurs. Ne dépassez jamais ces valeurs.

Puis-je utiliser la minuterie en extérieur ?

Oui, mais assurez-vous d'utiliser une prise adaptée aux endroits exposés à l'eau. Installez la minuterie verticalement à au moins 90 cm du sol.

Comment installer la minuterie correctement ?

La minuterie doit être installée verticalement, à une hauteur minimale de 90 cm au-dessus du sol, pour éviter tout risque de choc électrique.

Quels types d'appareils puis-je connecter ?

Vous pouvez connecter des lampes, des appareils résistifs (chauffage), des moteurs, etc., à condition de ne pas dépasser la capacité indiquée (10 A, 1200 W pour résistif). Vérifiez la puissance de vos appareils.

Comment nettoyer la minuterie ?

Débranchez la minuterie avant de la nettoyer. Utilisez un chiffon sec et doux. N'utilisez jamais de produits liquides ou abrasifs.

Les déclencheurs sont-ils amovibles ?

Oui, les déclencheurs de MARCHE (verts) et d'ARRÊT (rouges) s'insèrent et se retirent manuellement dans le cadran pour programmer les horaires.

Que signifie '10 FLA (60 LRA)' pour les moteurs ?

Cela signifie que la minuterie peut gérer un courant à pleine charge de 10 A (FLA) et un courant de démarrage de 60 A (LRA) pour les moteurs. Utilisez-la uniquement avec des moteurs respectant ces limites.

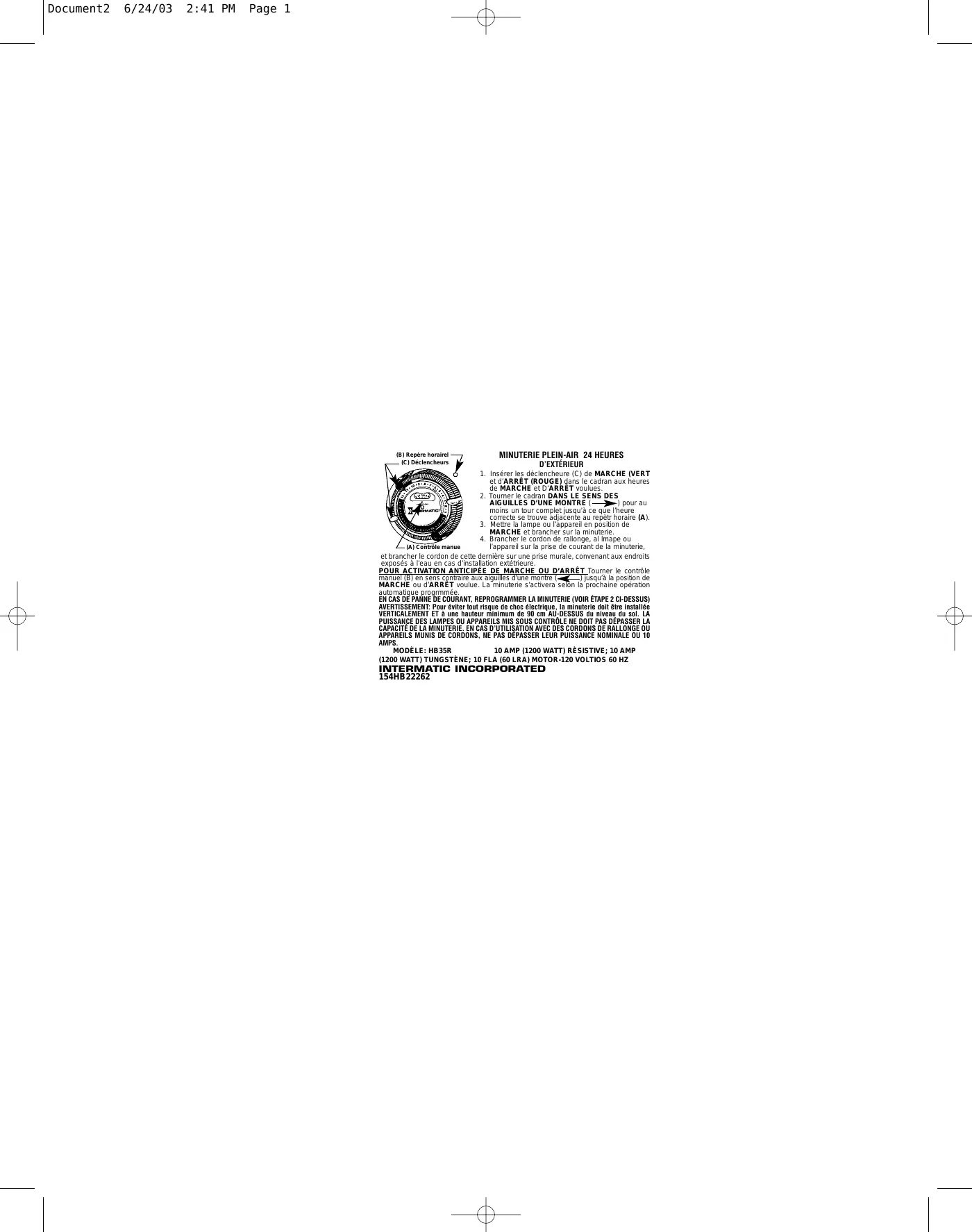

MODE D'EMPLOI HB35R INTERMATIC

1. Insérer les déclencheure (C) de MARCHE (VERT et d'ARRÊT (ROUGE) dans le cadran aux heures de MARCHE et D'ARRÊT voulues.
2. Tourner le cadran DANS LE SENS DES AIGUILLES D'UNE MONTRE (→) pour au moins un tour complet jusqu'à ce que l'heure correcte se trouve adiacente au repètr horaire (A)
3. Mettre la lampe ou l'appareil en position de MARQUE et brancher avec la ministerie
4. Brancher le cordon de rallonge, al Imape ou l'appareil sur la prise de courant de la minuterie,

et brancher le cordon de cette dernière sur une prise murale, convenant aux endroits exposés à l'eau en cas d'installation extérieure.

POUR ACTIVATION ANTICIPÉE DE MARCHE OU D'ARRÊT Tourner le contrôle manuel (B) en sens contraire aux aiguilles d'une montre (◀—) jusqu'à la position de MARCHE ou d'ARRET voulue. La minuterie s'activera selon la prochaine opération automatique programmée.

EN CAS DE PANNE DE COURANT, REPROGRAMMER LA MINUTERIE (VOIR ÉTAPE 2 CI-DESSUS) AVERTISSEMENT: Pour éviter tout risque de choc électrique, la minuterie doit être installée VERTICALEMENT ET à une hauteur minimum de 90 cm AU-DESSUS du niveau du sol. LA PUISSANCE DES LAMPES OU APPAREILS MIS SOUS CONTRÔLE NE DOIT PAS DÉPASSER LA CAPACITE DE LA MINUTERIE. EN CAS D'UTILISATION AVEC DES CORDONS DE RALLONGE OU APPAREILS MUNIS DE CORDONS, NE PAS DÉPASSER LEUR PUISSANCE NOMINALE OU 10 AMPS.

MODÈLE: HB35R 10 AMP (1200 WATT) RÈSISTIVE; 10 AMP (1200 WATT) TUNGSTÈNE; 10 FLA (60 LRA) MOTOR-120 VOLTIOS 60 HZ INTERNATIC INCORPORATED 154HB33363

154HB22262
