Type de produit	Minuterie électrique extérieure avec piquet et prises
Marque	INTERMATIC
Modèle	HB1116R
Tension d'alimentation	120 V~, 60 Hz
Courant nominal	15 A (résistif/tungstène)
Puissance maximale	1750 W
Nombre de prises	6 prises avec mise à la terre
Programmation	2 cycles marche/arrêt par jour (déclencheurs verts/rouges)
Mode de fonctionnement	Manuel (bouton de priorité) et automatique
Protection électrique	Disjoncteur intégré 15 A (réarmable)
Installation	Sur piquet (fourni) ou fixation murale (min. 1 m du sol)
Indice de protection	Couvercle résistant aux intempéries avec loquet
Matériau du boîtier	Plastique résistant aux intempéries
Accessoires fournis	Piquet de fixation, déclencheurs marche/arrêt
Garantie	1 an (garantie restreinte)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; ne pas utiliser sous la pluie
Sécurité	Ne pas modifier, épisser ou réparer ; usage réservé aux adultes ; dérouler complètement le cordon
Conditions d'utilisation	Extérieur uniquement ; ranger à l'intérieur lorsqu'il ne sert pas
Capacité de charge	Ne pas dépasser 15 A ou 1750 W
Compatibilité	Pour lampes et appareils jusqu'à 1750 W

FOIRE AUX QUESTIONS - HB1116R INTERMATIC

Comment régler la minuterie HB1116R ?

Insérez les déclencheurs verts (marche) et rouges (arrêt) aux heures souhaitées sur le cadran. Tournez le cadran dans le sens des aiguilles d'une montre jusqu'à ce que la flèche indique l'heure actuelle. Les heures du matin sont en blanc, celles de l'après-midi en noir.

Que faire si la minuterie ne fonctionne pas ?

Vérifiez le disjoncteur intégré : débranchez l'unité, réduisez la charge si nécessaire, puis réinitialisez en enfonçant le bouton du disjoncteur. Rebranchez et testez avec le bouton de priorité manuelle.

Puis-je utiliser cette minuterie à l'intérieur ?

Non, la minuterie est conçue pour une utilisation extérieure uniquement. Ne l'utilisez pas à l'intérieur ou sous la pluie.

Comment utiliser le mode manuel ?

Tournez le bouton de priorité manuelle dans le sens inverse des aiguilles d'une montre pour allumer ou éteindre manuellement. La minuterie reprendra automatiquement le cycle programmé suivant.

Comment fixer la minuterie sur un mur ?

La minuterie doit être montée à au moins 1 mètre du sol. Utilisez les trous de fixation à l'arrière (non détaillés) et vissez-la solidement.

Comment installer le piquet ?

Placez les onglets du piquet dans les trous de rétention à l'arrière de la minuterie, poussez vers le haut jusqu'à enclenchement. Enfoncez le piquet dans le sol jusqu'à la barrière. Ne le martelez pas.

Quelle est la puissance maximale supportée ?

La minuterie supporte jusqu'à 15 A (résistif ou tungstène), soit 1750 W à 120 V~. Ne dépassez pas cette charge.

Le couvercle est-il étanche ?

Le couvercle est résistant aux intempéries avec un loquet pour protéger les prises de l'humidité. Toutefois, l'unité ne doit pas être utilisée sous la pluie.

Combien de prises sont disponibles ?

La minuterie dispose de 6 prises avec mise à la terre, toutes contrôlées par la minuterie.

Quelle est la durée de la garantie ?

La garantie restreinte est d'un an à compter de la date d'achat. Elle couvre les défauts de fabrication et permet le remplacement ou la réparation gratuite.

MODE D'EMPLOI HB1116R INTERMATIC

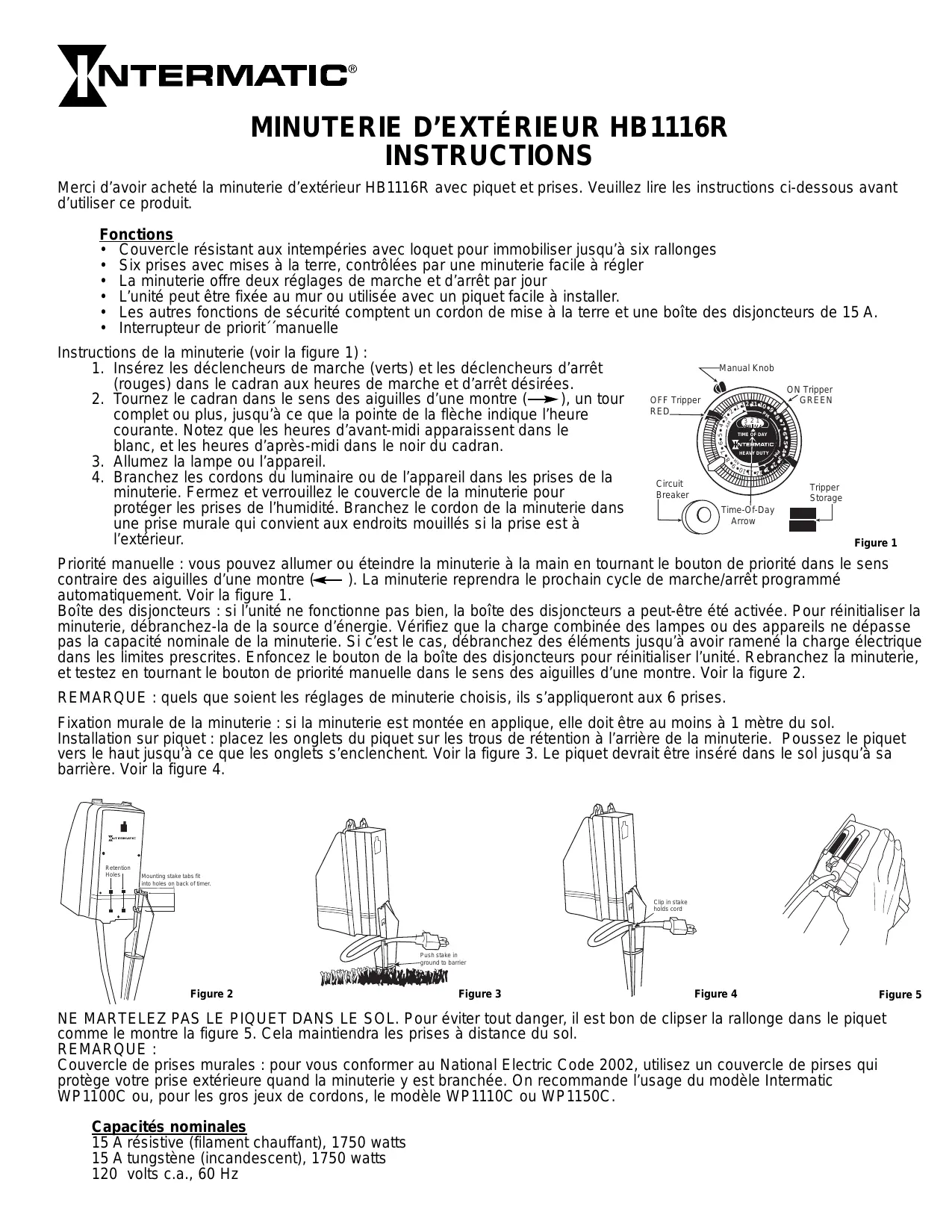

MINUTERIE D'EXTÉRIEUR HB1116R INSTRUCTIONS

Merci d'avoir acheté la minuterie d'extérieur HB1116R avec piquet et prises. Veuillez lire les instructions ci-dessous avant d'utiliser ce produit.

Fonctions

• Couvercle résistant aux intempéries avec loquet pour immobiliser jusqu'à six rallonges
• Six prises avec mises à la terre, contrôlées par une minuterie facile à régler
• La minuterie offre deux réglages de marche et d'arrêt par jour
• L'unité peut être fixée au mur ou utilisée avec un piquet facile à installer.
• Les autres fonctions de sécurité comptent un cordon de mise à la terre et une boîte des disjoncteurs de 15 A.
• Interrupteur de priorit' manuelle

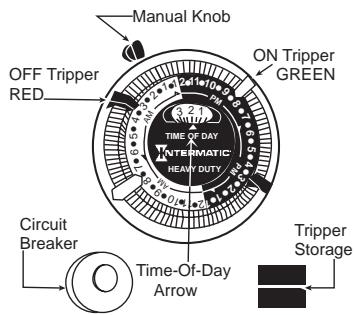

Instructions de la minuterie (voir la figure 1) :

1. Insérez les déclencheurs de marche (verts) et les déclencheurs d'arrêt (rouges) dans le cadran aux heures de marche et d'arrêt désirées.
2. Tournez le cadran dans le sens des aiguilles d'une montre (→), un tour complet ou plus, jusqu'à ce que la pointe de la flèche indique l'heure courante. Notez que les heures d'avant-midi apparaissent dans le blanc, et les heures d'après-midi dans le noir du cadran.
3. Allumez la lampe ou l'appareil.
4. Branchez les cordons du luminaire ou de l'appareil dans les prises de la minuterie. Fermez et verrouillez le couvercle de la minuterie pour protéger les prises de l'humidité. Branchez le cordon de la minuterie dans une prise murale qui convient aux endroits mouillés si la prise est à l'extérieur.

Manual Knob OFF Tripper RED ON Tripper GREEN TIME OF DAY INTERMATIC HEAVY DUTY Circuit Breaker Time-Of-Day Arrow Tripper Storage

Figure 1

Priorité manuelle : vous pouvez allumer ou éteindre la minuterie à la main en tournant le bouton de priorité dans le sens contraire des aiguilles d'une montre (←). La minuterie reprendra le prochain cycle de marche/arrêt programmé automatiquement. Voir la figure 1.

Boîte des disjoncteurs : si l'unité ne fonctionne pas bien, la boîte des disjoncteurs a peut-être été activée. Pour réinitialiser la minuterie, débranchez-la de la source d'énergie. Vérifiez que la charge combinée des lampes ou des appareils ne dépasse pas la capacité nominale de la minuterie. Si c'est le cas, débranchez des éléments jusqu'à avoir ramené la charge électrique dans les limites prescrites. Enfoncez le bouton de la boîte des disjoncteurs pour réinitialiser l'unité. Rebranchez la minuterie, et testez en tournant le bouton de priorité manuelle dans le sens des aiguilles d'une montre. Voir la figure 2.

REMARQUE : quels que soient les réglages de minuterie choisis, ils s'appliqueront aux 6 prises.

Fixation murale de la minuterie : si la minuterie est montée en applique, elle doit être au moins à 1 mètre du sol.

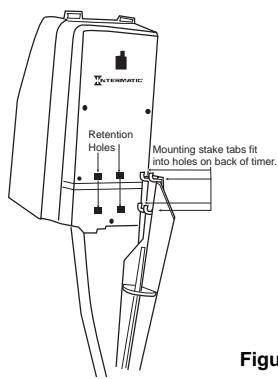

Installation sur piquet : placez les onglets du piquet sur les trous de rétention à l'arrière de la minuterie. Poussez le piquet vers le haut jusqu'à ce que les onglets s'enclenchent. Voir la figure 3. Le piquet devrait être inséré dans le sol jusqu'à sa barrière. Voir la figure 4.

NE MARTELEZ PAS LE PIQUET DANS LE SOL. Pour éviter tout danger, il est bon de clipser la rallonge dans le piquet comme le montre la figure 5. Cela maintiendra les prises à distance du sol.

REMARQUE

Couvercle de prises murales : pour vous conformer au National Electric Code 2002, utilisez un couvercle de pirsés qui protège votre prise extérieure quand la minuterie y est branchée. On recommande l'usage du modèle Intermatic WP1100C ou, pour les gros jeux de cordons, le modèle WP1110C ou WP1150C.

Capacités nominales

15 A résistive (filament chauffant), 1750 watts

15 A tungstène (incandescent), 1750 watts

120 volts c.a., 60 Hz

Pour votre sécurité

Ne pas modifier, épisser ni réparer la présente unité. Ne l'utilisez pas en cas de pluie. Rangez l'unité à l'intérieur quand elle ne sert pas. Insérez les prises à fond. Usage réservé aux adultes. N'excédez pas les charges électriques nominales. Déroulez complètement le cordon d'alimentation avant d'utiliser l'unité. Appareil non conçu comme source d'énergie permanente.

Garantie restreinte d'un an

Si, dans les limites d'un (1) an après la date d'achat, le produit tombe en panne à cause d'un défaut de fabrication, Intermatic, Inc. réparera ou remplacera l'unité gratuitement, à son entière discrétion. La présente garantie s'applique seulement à l'acheteur original et n'est pas transférable.

INTERMATIC INCROPORATED NE SERA PAS RESPONSABLE DES DOMMAGES CONSÉCUTIFS. CERTAINS ÉTATS AMÉRICAINS NE PERMETtant PAS L'EXCLUSION OU LA LIMITATION DES DOMMAGES CONSÉCUTIFS, LA LIMITATION OU L'EXCLUSION CI-DESSUS PEUT NE PAS S'APPLIQUER À VOUS.

LA GARANTIE PREND EFFET AUX LIEU ET PLACE DE TOUTES AUTRES GARANTIES EXPRESSES OU IMPLICITES. TOUTES LES GARANTIES IMPLICITES, DONT LA GARANTIE DE QUALITÉ MARCHANDE ET LA GARANTIE DE CONVENANCE POUR UN USAGE PARTICULIER, SONT MODIFIÉES PAR LES PRÉSENTES DE FAÇON À N'EXISTER QU'AUX TERMES DE CETTE GARANTIE RESTREINTE, ET ELLES AURONT LA MÊME DURÉE QUÊ LA PÉRIODE DE GARANTIE SUSMENTIONNÉE. CERTAINS ÉTATS NE PERMETTANT PAS LES LIMITATIONS DE DURÉE D'UNE GARANTIE IMPLICITE, LA LIMITATION CI-DESSUS PEUT NE PAS S'APPLIQUER À VOUS.

La garantie ne s'applique ni : (a) aux dommages accidentels, aux mauvaises manipulations ni aux chutes; (b) aux cas fortuits; (c) aux unités qui ont subi une réparation non autorisée, qui ont été ouvertes, démontées ou autrement modifiées; (d) aux unités non employées conformément aux instructions; (e) aux dommages excédant le prix du produit; (f) aux lampes scellées, aux ampoules de lampe électrique ou aux deux, aux DEL et aux piles; (g) au fini d'une portion quelconque de produit, comme aux éraflures de surface, à l'action des intempéries ou aux deux, considérées comme une usure normale. Certains états interdisant la limitation de dommages, la clause précédent peut ne pas sa[liquer à vous. Cette garantie vous donne des droits légaux précis ; vous êtes susceptible d'avoit d'autres droits en fonction de l'état dans lequel vous vous trouvez.
